HT326C 免电感滤波2×20W D类立体声音频功放

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

1.特性

・ 输出功率（BTL模式）

2×20W (VDD=14 .5V, RL=4Ω, THD+N=1%)

・ 单电源系统:4.5~20V

・ 超过90%效率，无需散热器

・ 扩频功能，免电感滤波

・ 模拟差分/单端输入可选

・ 增益：32dB

・ 保护功能：过压/过流/过热/欠压异常，直流检测和短路保护

・ 无铅无卤封装，ESOP16

2.应用

・条形音箱

・ 便携式音箱

・ 拉杆音箱

・ 无线智能音箱

・ 消费类音频应用

・ LCD电视/视器监

3.描述

・HT326C是一款高效D类音频功率放大器。在14.5V供电的、THD+N=1%条件下，能够持续提供2*20W/4Ω功率输出。

・HT326C具有先进的扩频功能来抑制EMI，使用价格低廉且小体积铁氧体磁珠可满足EMC要求。

・此外，HT326C内置关断功能使待机电流最小化，还集成了过压保护、直流保护、短路保护、热保护和电源欠压异常保护等功能，可全面防止出现故障。

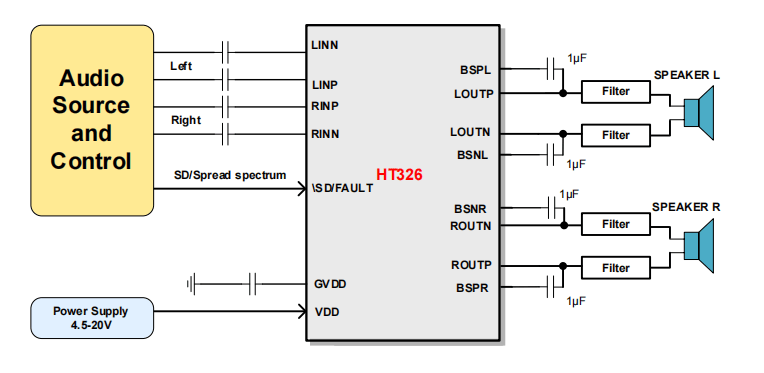

4.典型应用

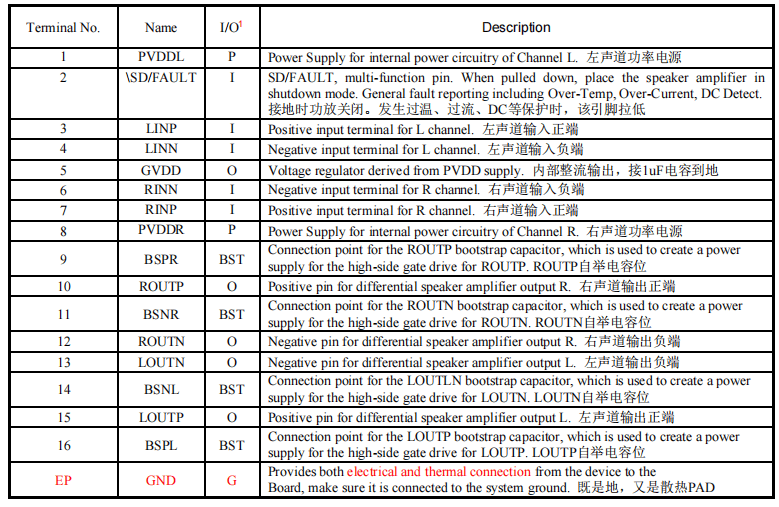

5.引脚配置
