-----充电头网拆解报告第2734篇-----
前言
苹果商店上架了一款全新的240W USB-C充电线，这款充电线采用编织线身，具备USB2.0数据传输能力。这款数据线支持PD3.1标称的48V5A 240W功率充电，并支持USB2.0数据传输。通过搭配这款数据线和PD3.1充电器，即可为所连接的设备进行快充，体验到快充所节省的时间。
充电头网已经采购到苹果这款240W USB-C充电线，这款充电线为全白色配色，编织线身设计，和苹果的原装充电器配色搭配。下面就对苹果新推出的这款240W USB-C充电线进行拆解，一起看看这款线材内部的做工和用料。
此前充电头网还拆解过苹果USB-C编织充电线（1米）、苹果3米雷电4 Pro数据线、苹果1.8米雷电4 Pro数据线、苹果原装2米雷电3 Pro数据线、苹果Thunderbolt雷雳3 100W线缆等产品，欢迎查阅。
苹果240W USB-C数据线开箱

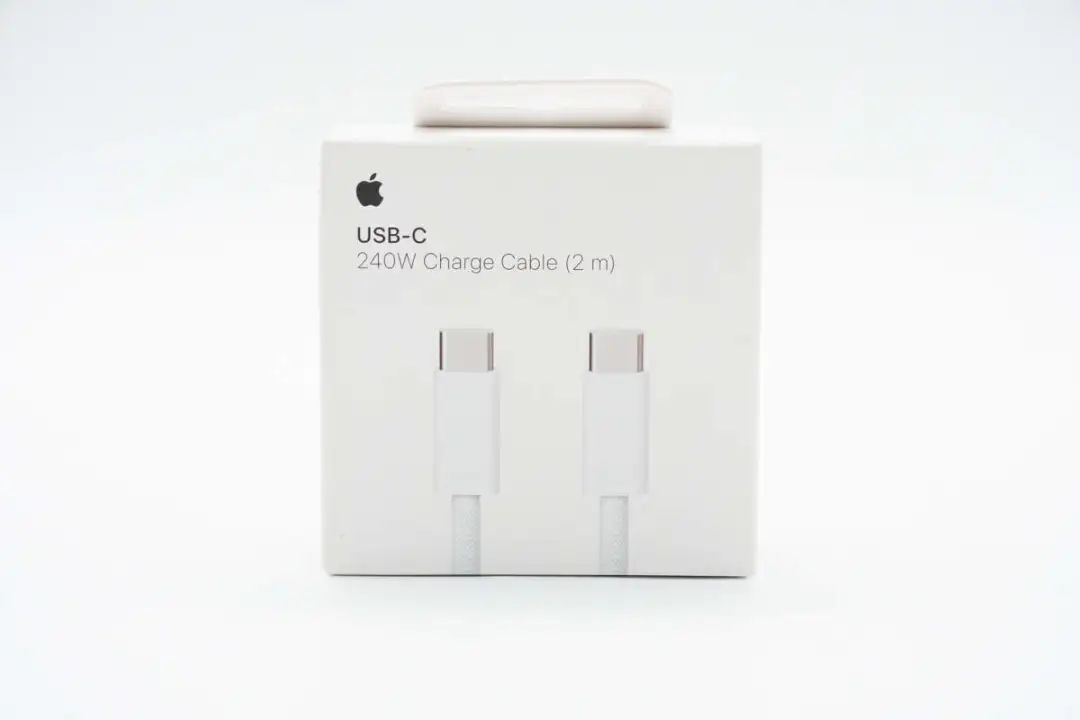

包装盒延续白色简约设计风格，正面印有苹果logo、线缆英文名称以及外观图。

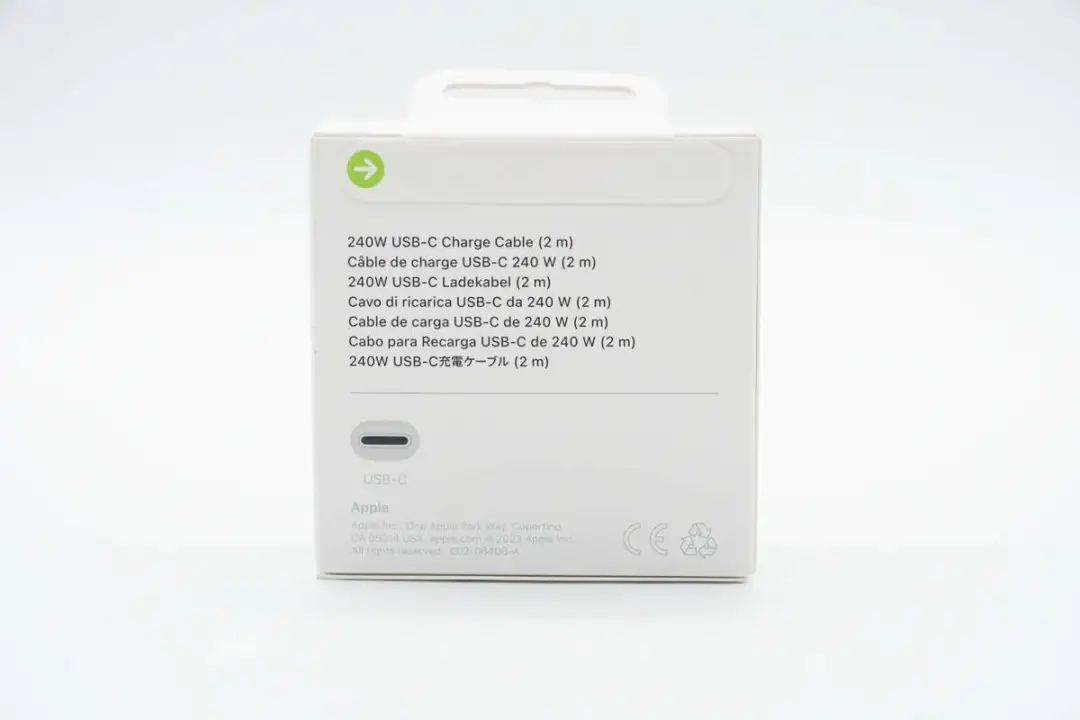

背面印有产品多语名称、线头端简图、CE认证标识等，与iPhone包装盒有相同的贴条设计。

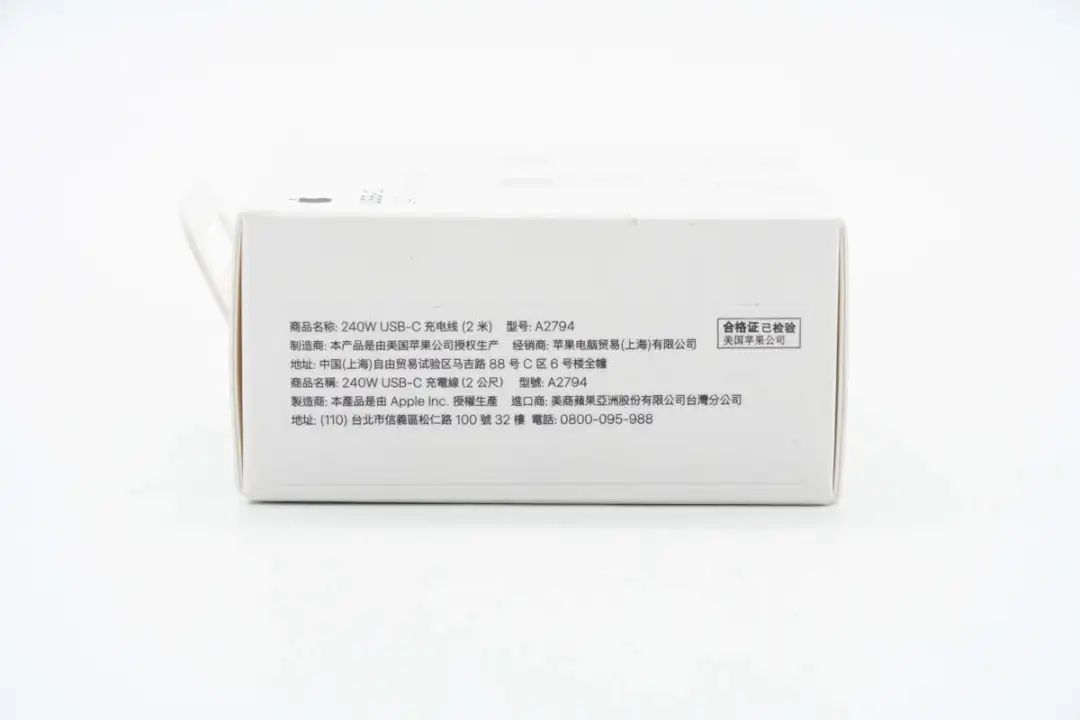

产品官方名称240W USB-C充电线（2米），命名直接明了，型号为A2794。此外这一侧还印有制造商、经销商、生产制造地址、联系电话等信息。

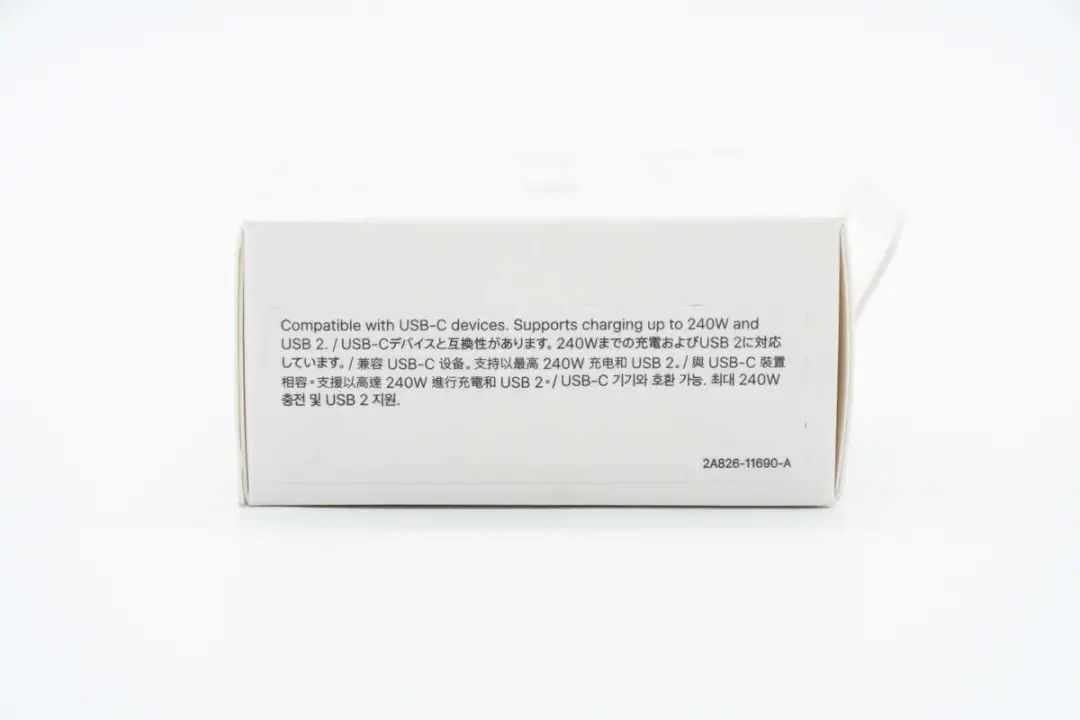

另一侧贴纸印有可兼容USB-C设备，支持最高240W充电和USB 2等信息。

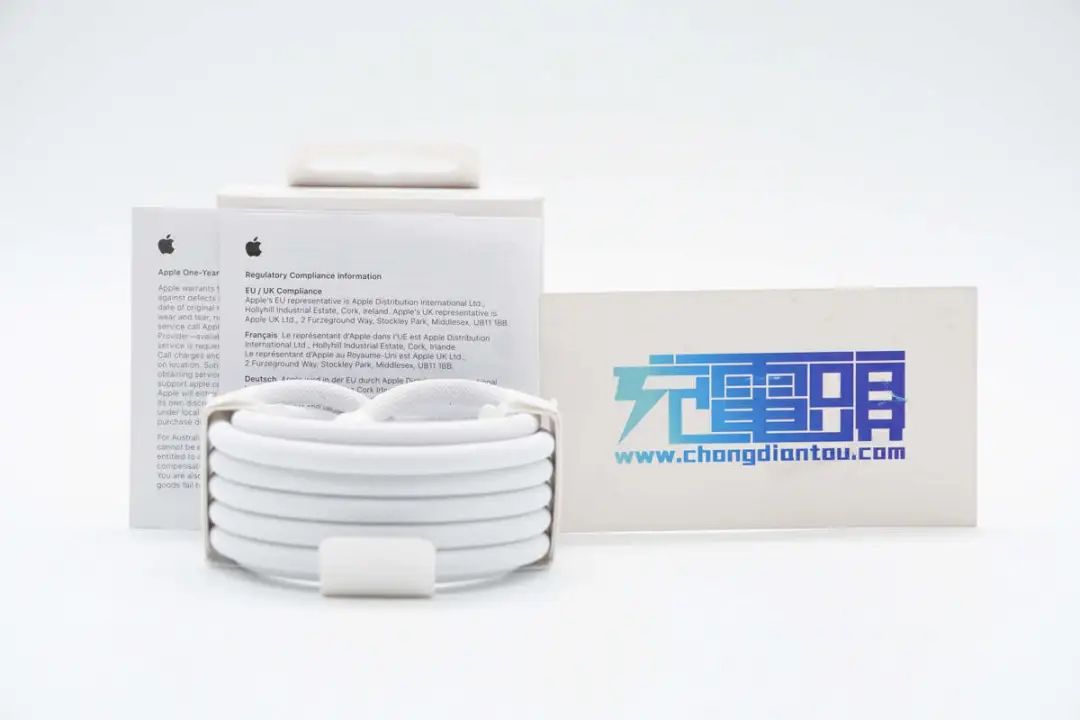

包装内含数据线、保修卡、多语言说明书等，线材使用纸带捆扎，体现苹果一直在宣传的“环保”理念。

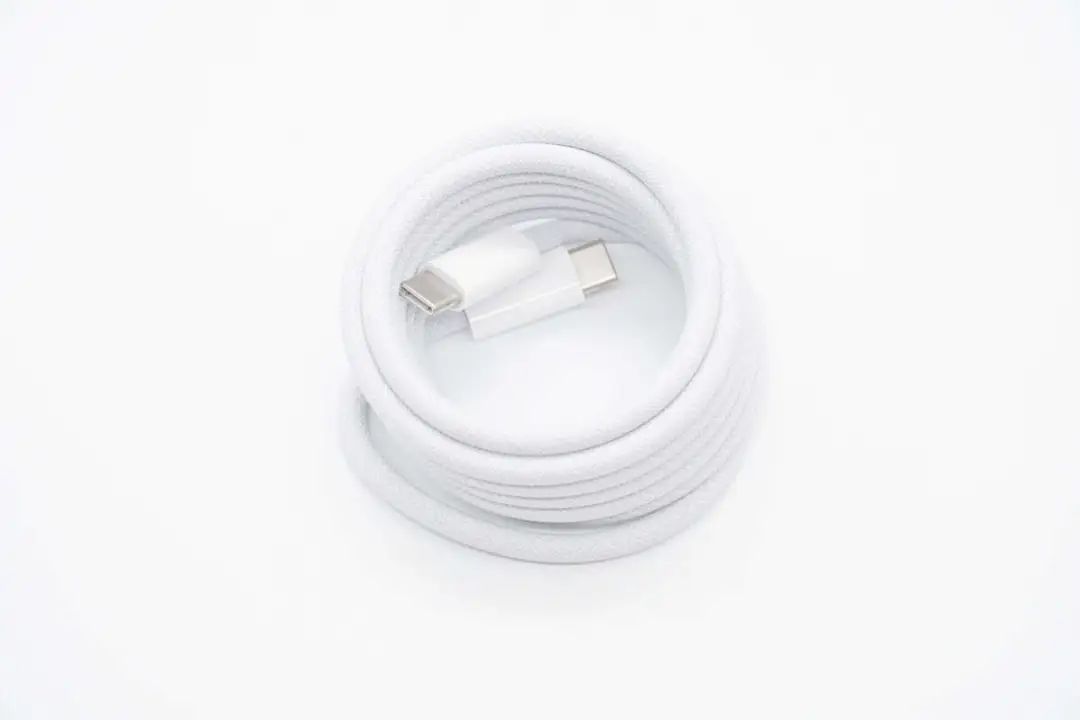

新款240W USB-C充电线（2米）延续此前充电头网拆解的苹果型号为A2795的USB-C充电线（1米）相同外观设计，不过长度是前者的两倍，最高充电功率则是前者的四倍。如果仅是作为苹果MacBook系列的充电线，设计上可谓是一步到位，就是不知道后续MacBook的充电接口策略上是否会向iPhone15新机看齐。

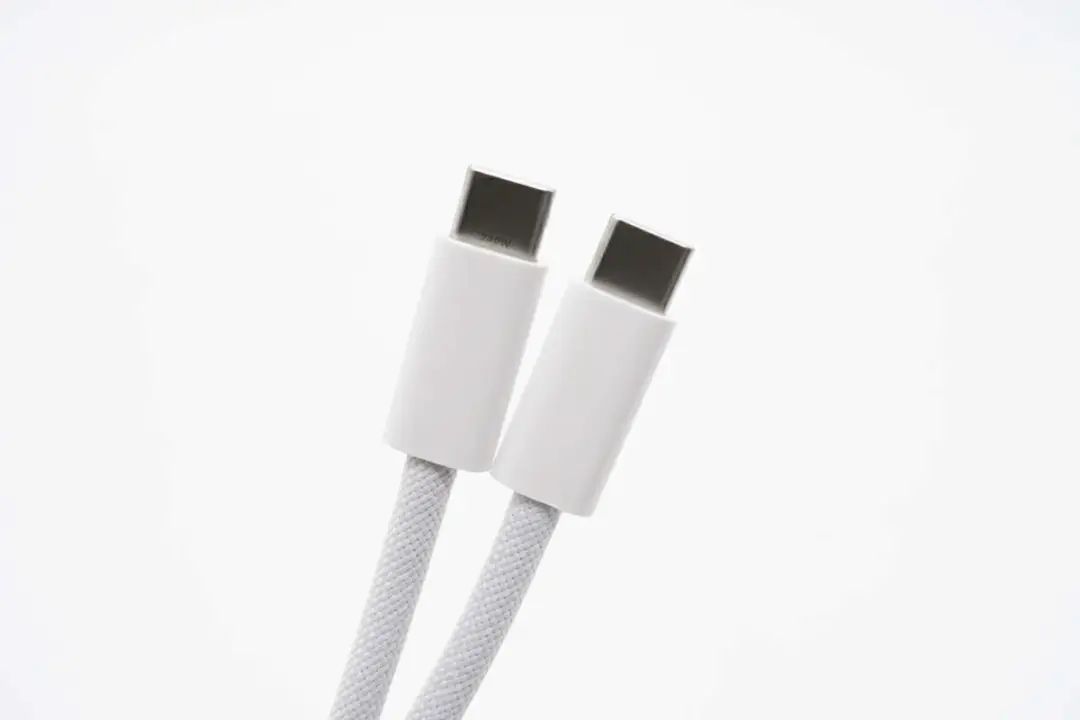

数据线两端线头采用白色塑料外壳，两侧半圆弧面，表面亮面处理。线头末端依旧无网尾，这一设计是苹果对自家产品质量的自信，还是路人所谓的偷工减料，见仁见智。

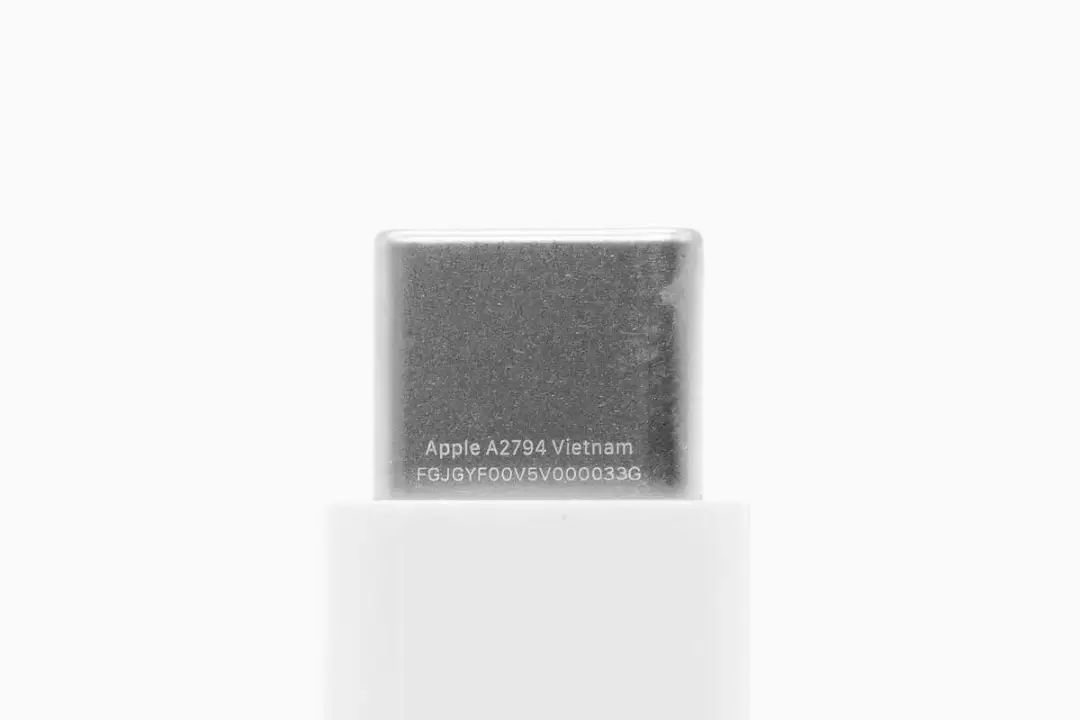

USB-C公头金属壳一面有产品型号A2794、产地（越南）以及序列号。

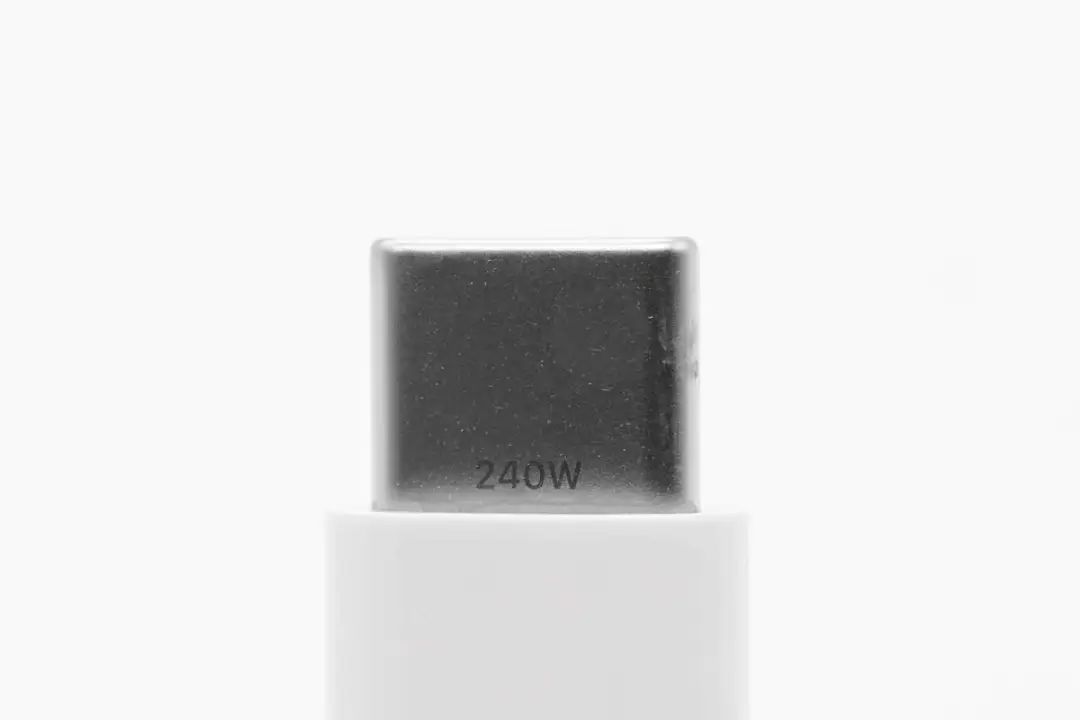

另一面有240W字样设计。

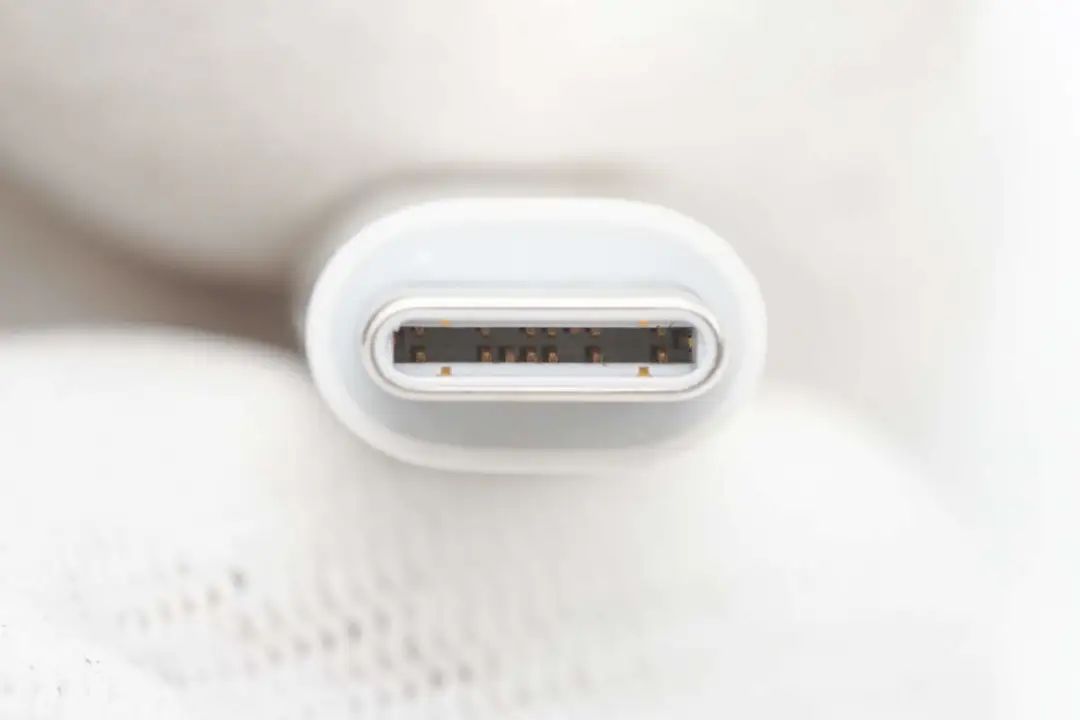

USB-C公头内部特写，非满PIN设计。

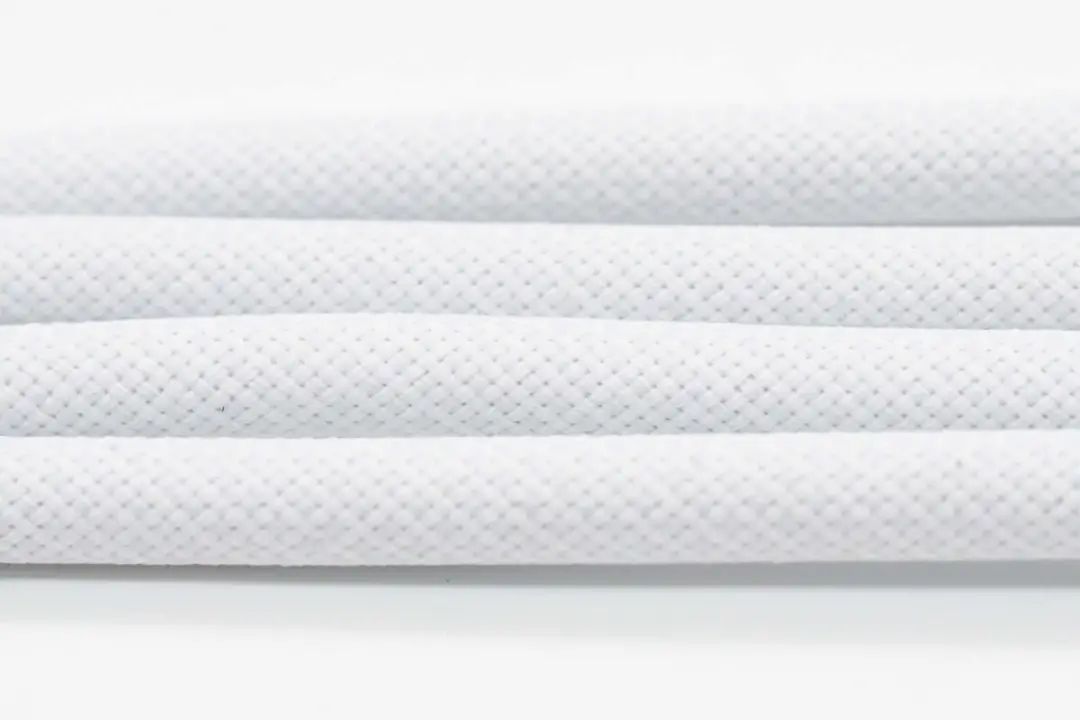

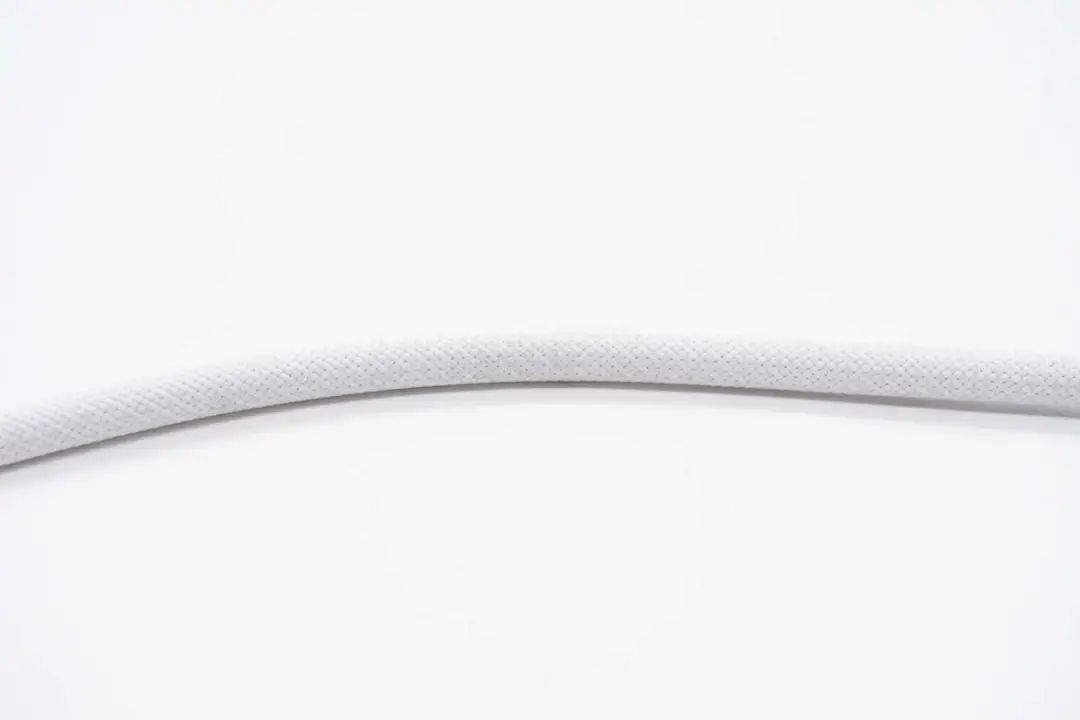

线身外套编织外衣十分紧实，表面手感略硬，整体则如线条般很柔软。
编织外衣依旧先将纤维丝拧成一股，后再进行排列编织，如此线材便不易缠结，保护性好同时不易起毛，延长使用寿命，提升用户使用体验。

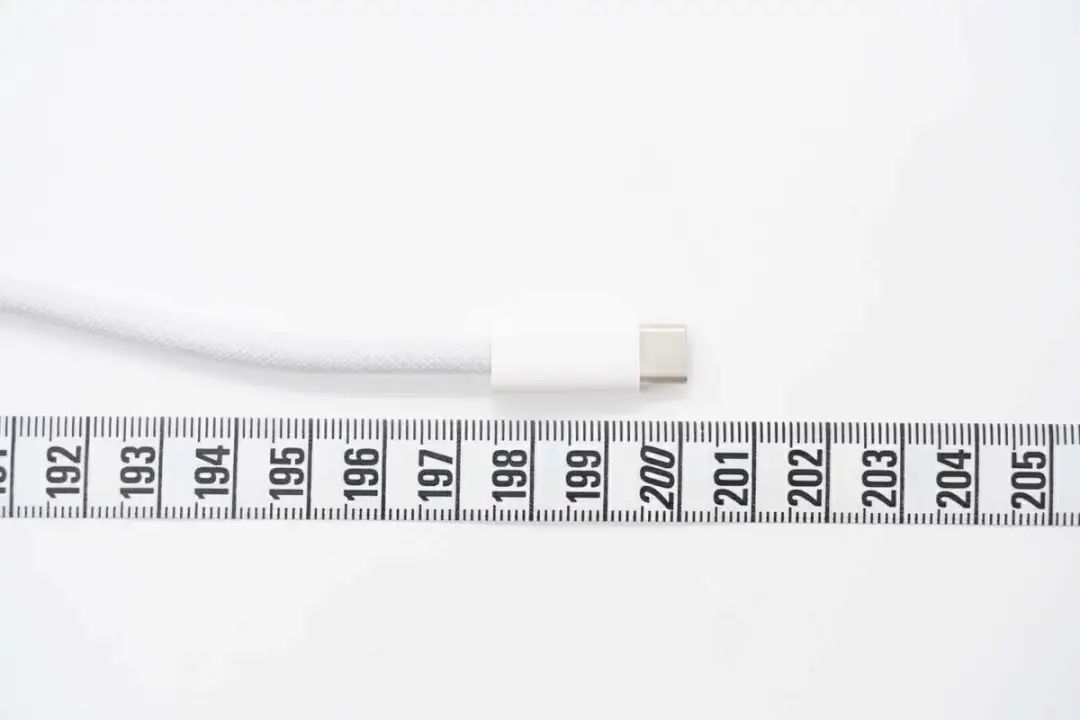

实测苹果这款数据线长度约2米，完全符合标称，不长也不短，刀法精准。

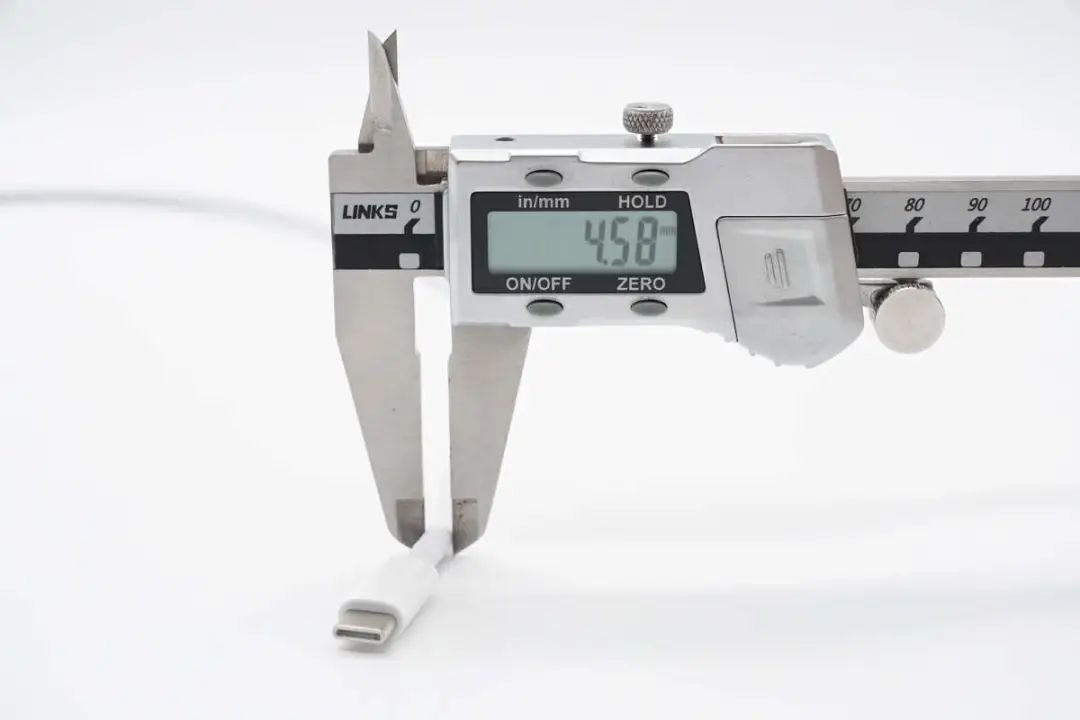

线身直径达到了4.58mm，还是比较粗的。

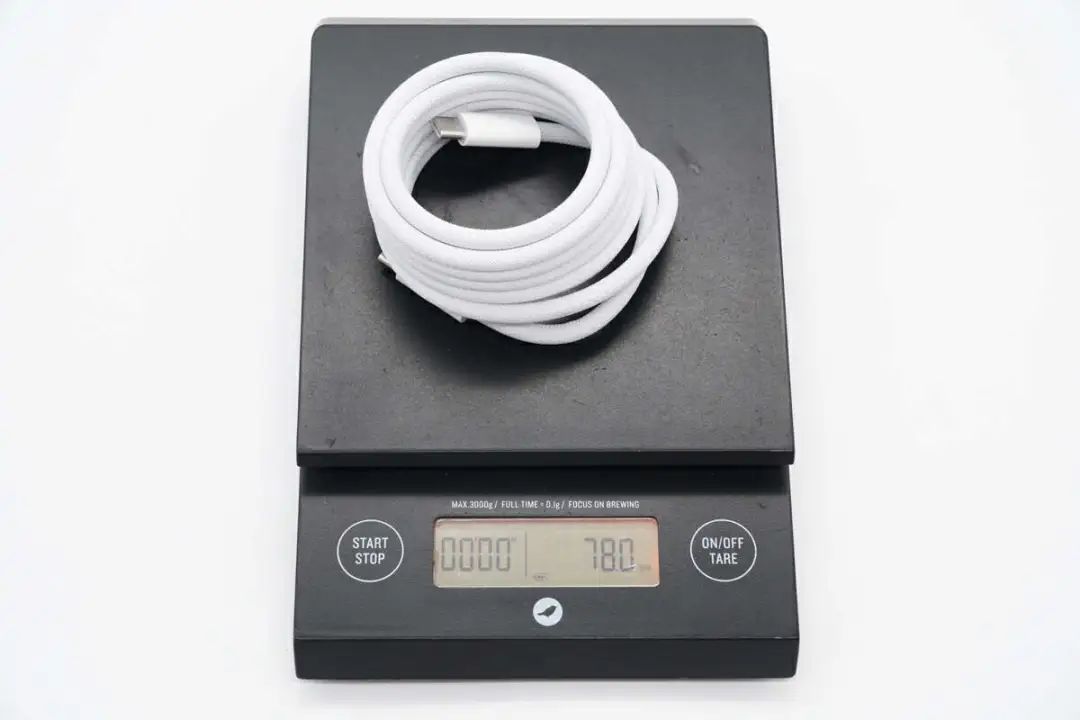

另外测得线缆净重约为78g。

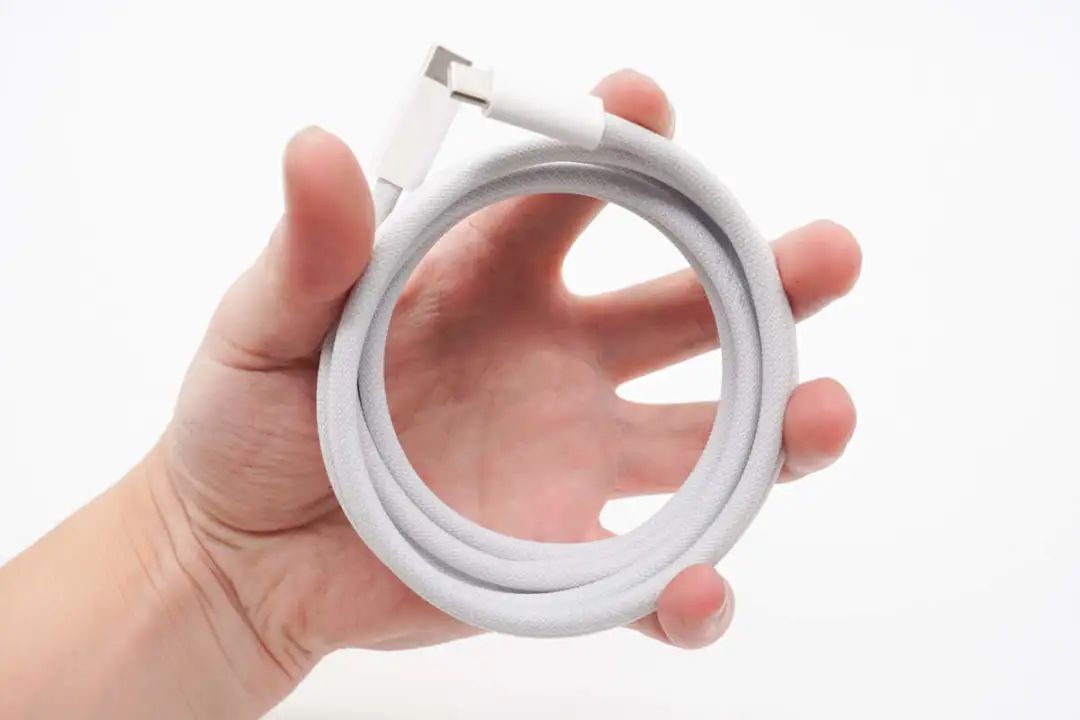

线缆拿在手上的直观感受。

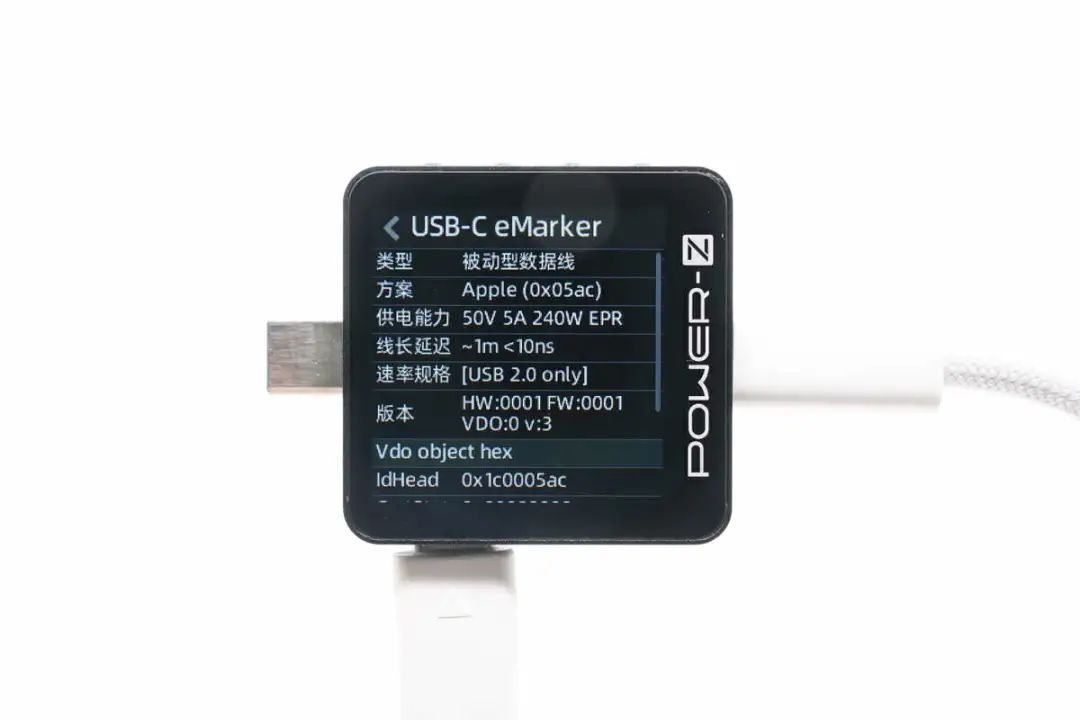

使用ChargerLAB POWER-Z KM003C测得苹果这款数据线带有E-Marker芯片，电力传输能力为50V5A，支持PD3.1 240W满功率充电，数据传输能力为USB 2.0。

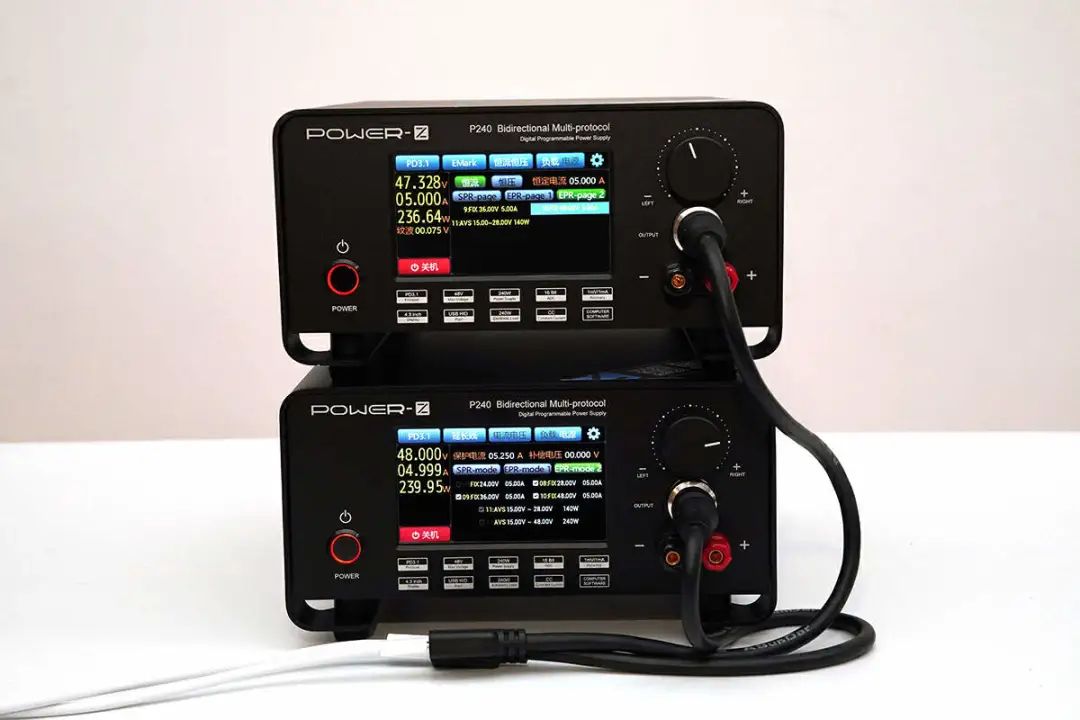

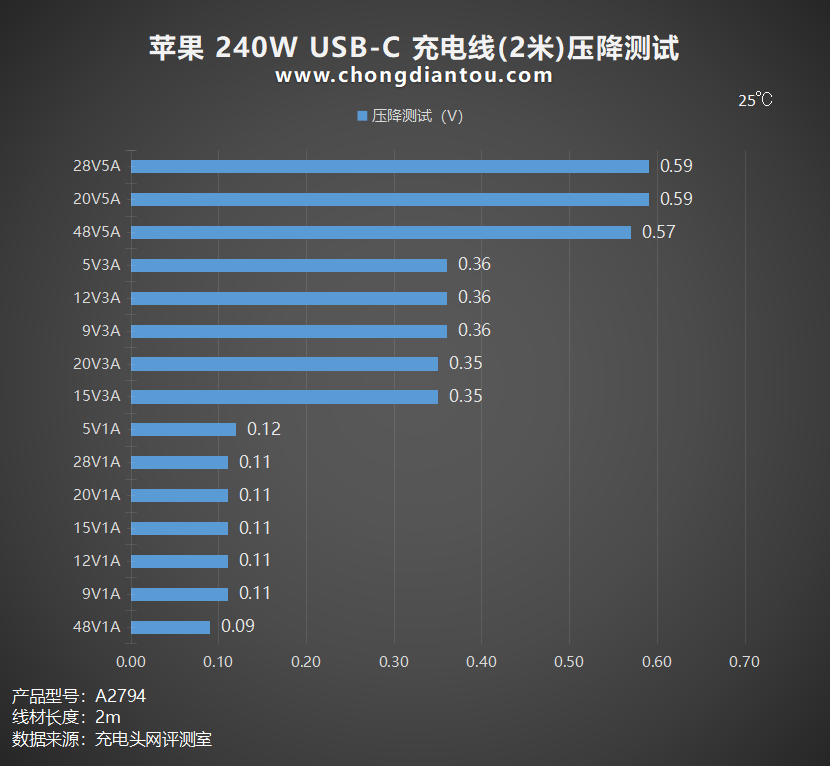

接着是压降测试，此次使用ChargerLAB POWER-Z P240多协议双向电源分别测试了不同档位下线材的充入电压与输出电压，计算出差值，差值就是压降的数值，并做了柱状图方便大家直观了解。
从柱状图中可以看出，5/9/12/15/20/28/48V1A档位的差值在0.1V左右，5/9/12/15/20V3A档位的差值在0.35V左右，20/28/48V5A档位的差值在0.57-0.59V之间。其中差值最高的档位为28V5A和20V5A两个档位的0.59V，差值最低的档位为48V1A的0.09V。

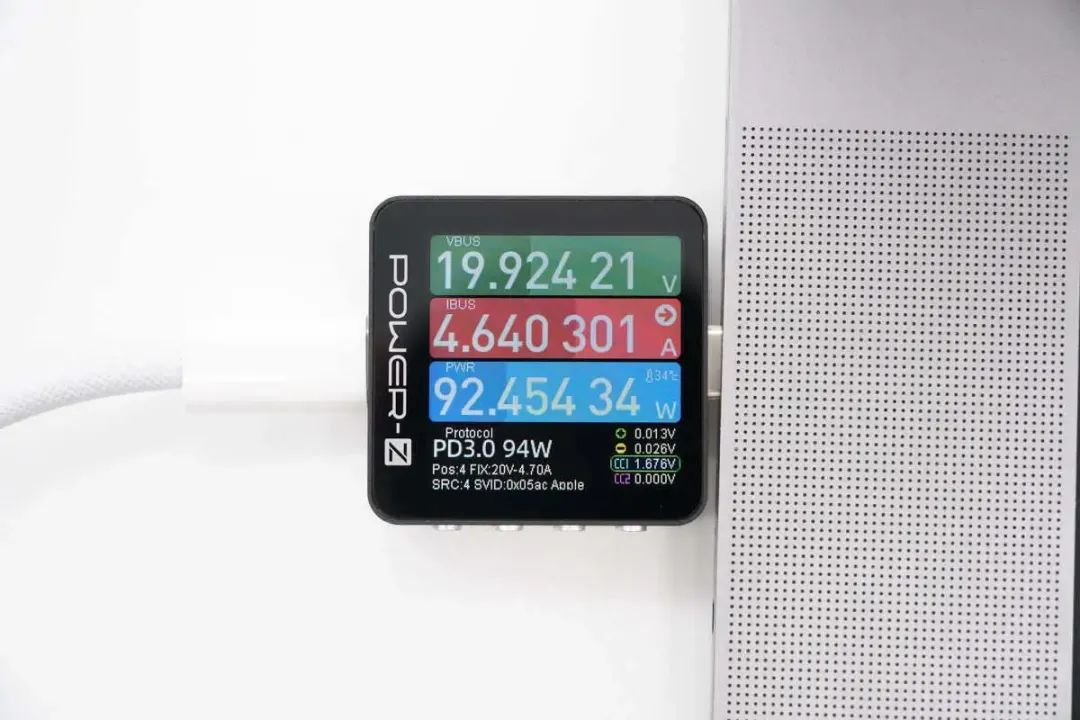

由于目前市面上还没有支持240W快充的设备，苹果MacBook Pro 140W快充又需要专门的线材。这里只能使用这款数据线搭配苹果96W充电器给苹果MacBook Pro进行简单充电功率测试，实测充电功率为19.92V 4.64A 92.45W，成功开启百瓦级PD快充。
最后是数据传输性能的测试，将苹果240W USB-C充电线分别连接到笔记本电脑和硬盘盒，采用的是HyperJuice USB4硬盘盒以及致态TiPlus7100 固态硬盘，可以看到此时在电脑的桌面端成功读取到了硬盘，说明线材是支持数据传输的。

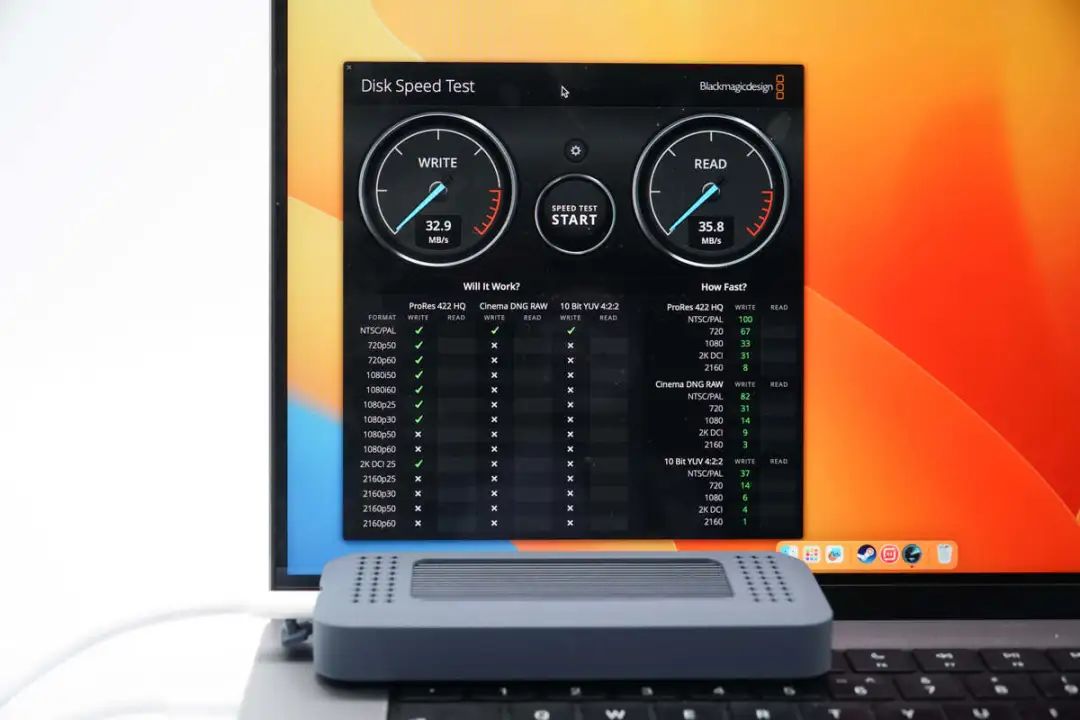

在电脑端使用Disk Speed Test测试数据传输速度，实测写入速度约为32.9MB/s，读取速度约为35.8MB/s，符合USB2.0的数据传输标准。
苹果240W USB-C数据线拆解
看完了苹果这款数据线的外观和展示，下面就进行拆解，一起看看内部的用料和做工情况。

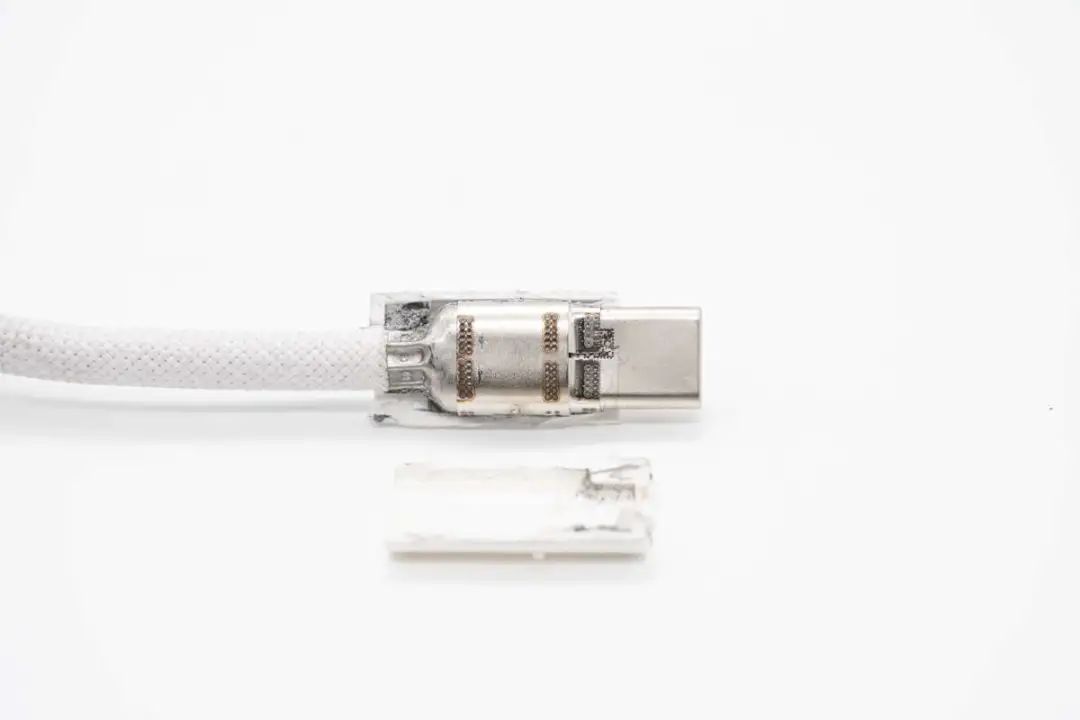

首先使用切割机切开USB-C插头塑料外壳，内部端子使用不锈钢套管加固，对应线缆和插头的位置有密集的点焊焊点，用于固定线尾束线套管和USB-C插头。

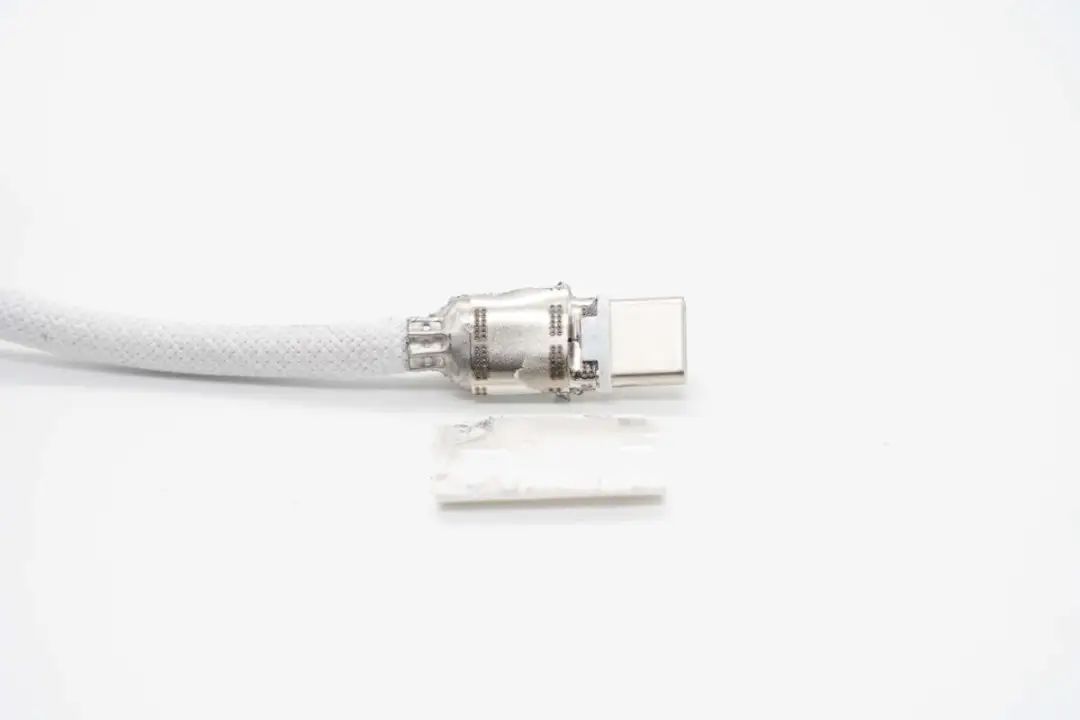

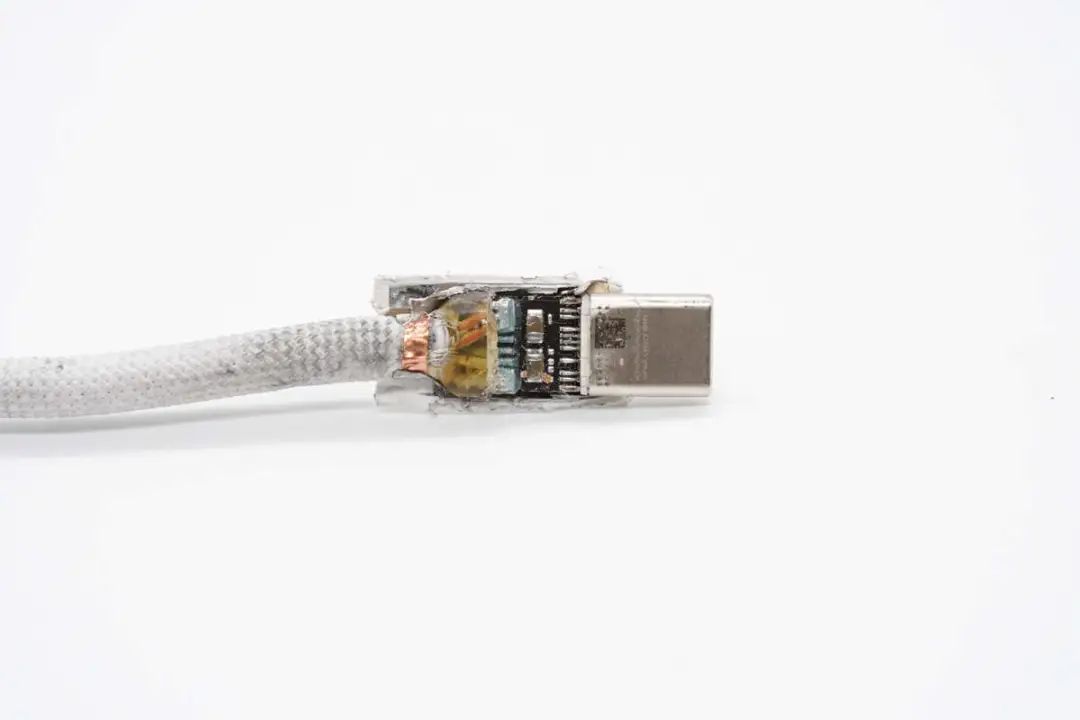

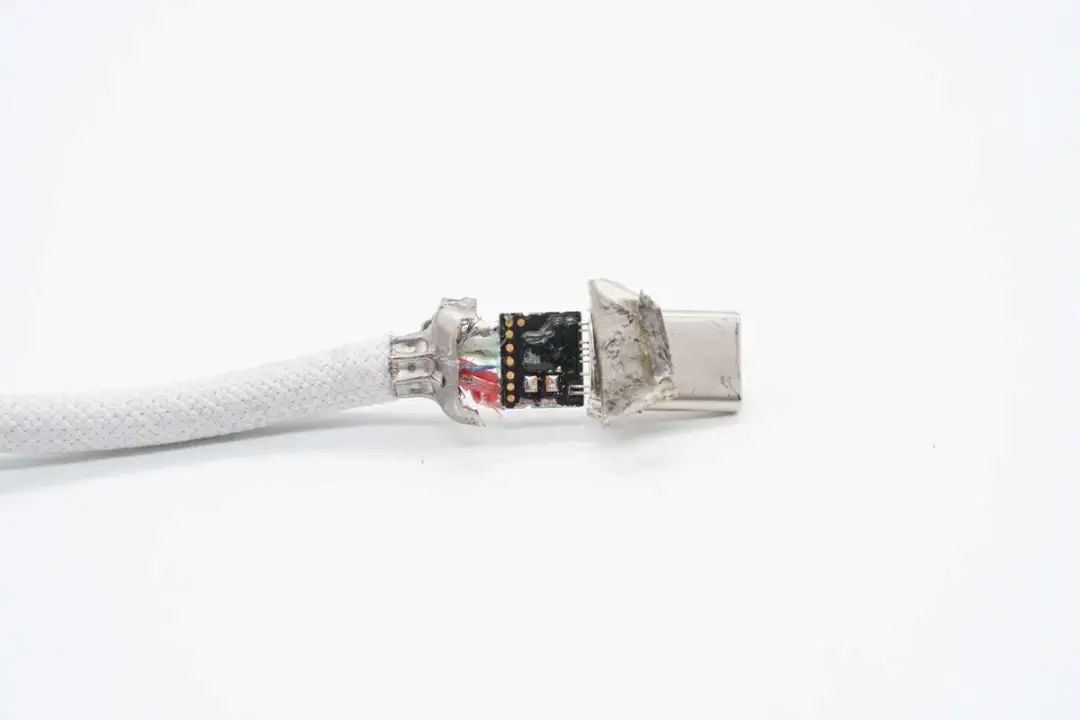

继续切割切开内部不锈钢套管，内部USB-C端子焊接小板连接。

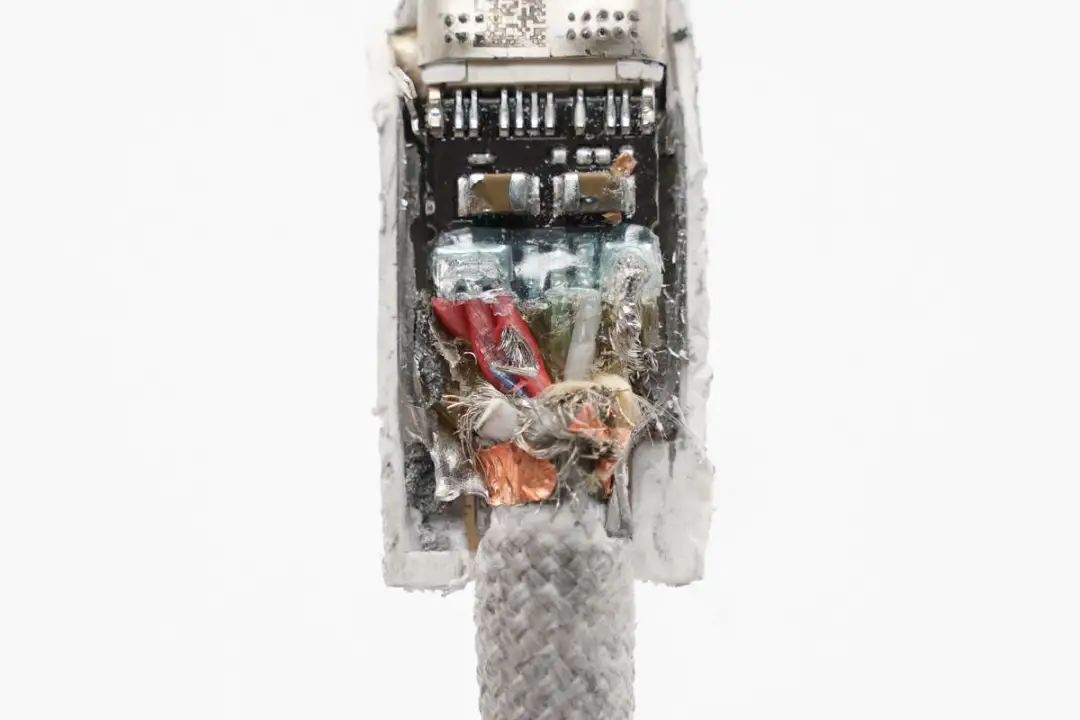

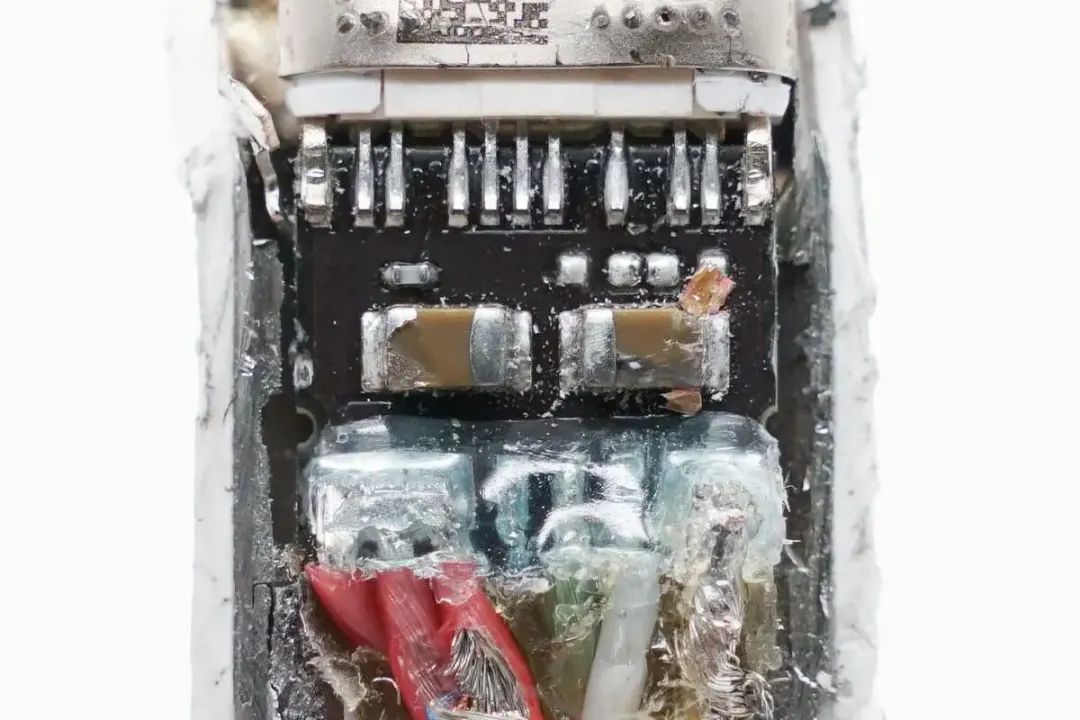

端子左侧为正极导线，三根并联焊接，中间为CC线和USB2.0数据线，右侧为负极裸线。
在端子小板上还焊接两颗贴片电容。

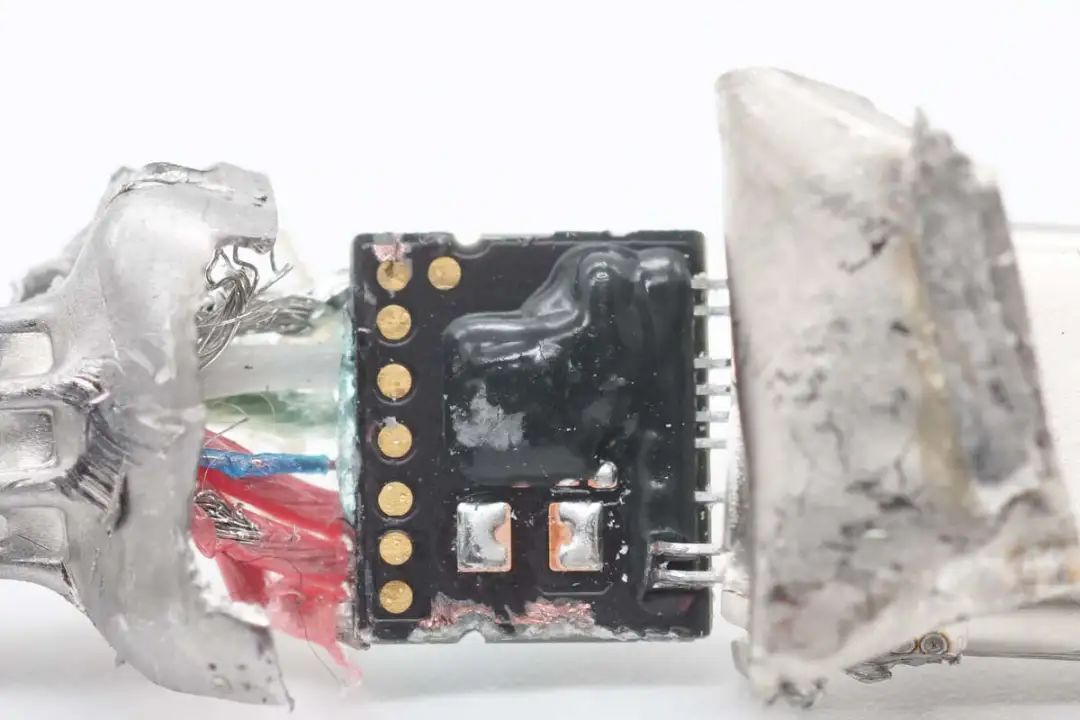

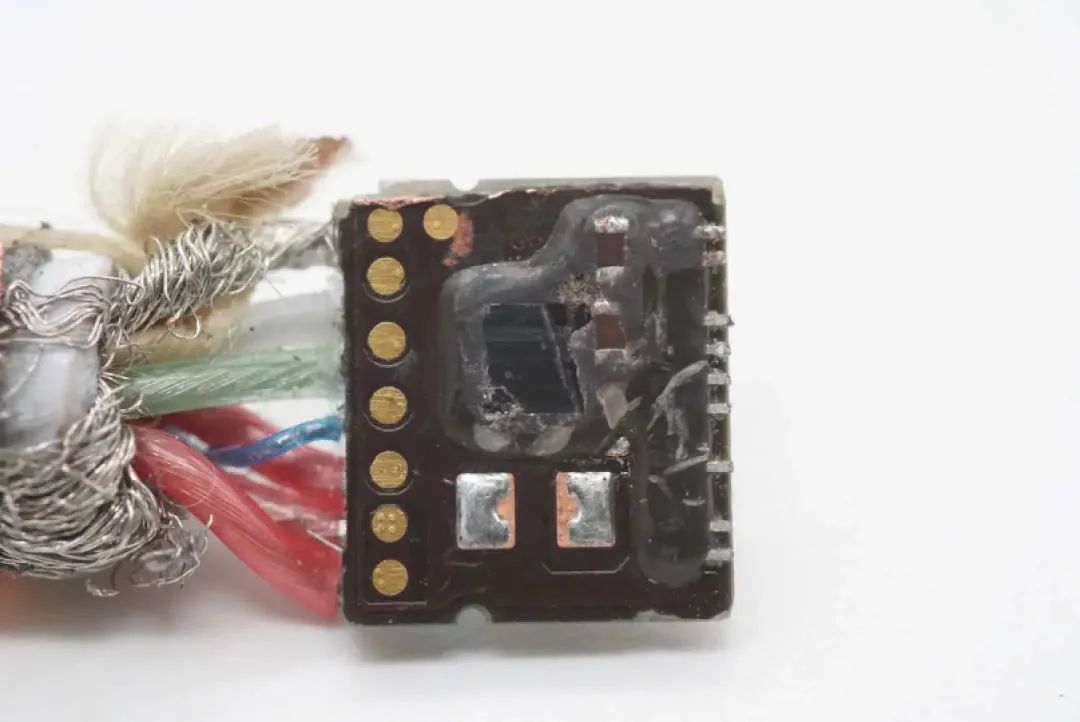

拆下小板背面的钢套，在小板背面焊接E-Marker芯片。
E-Marker芯片整体封胶处理，在清理封胶时，封胶把芯片的印字粘掉了。

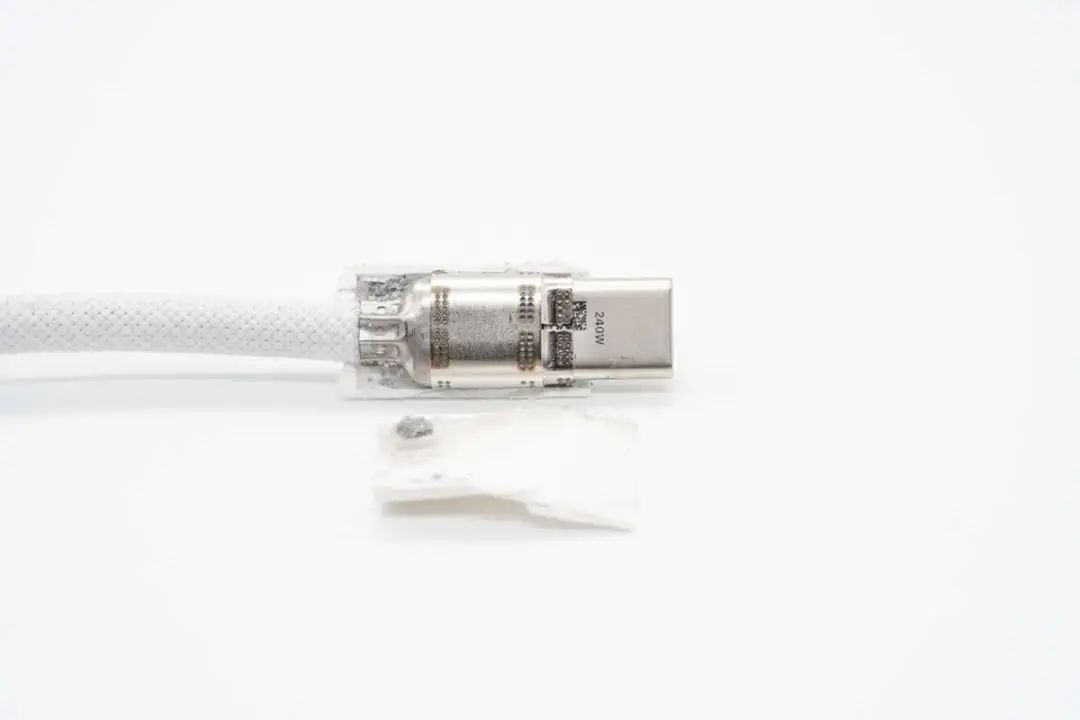

接下来拆解另一头的USB-C插头，使用切割机切开塑料外壳，露出内部不锈钢套管。

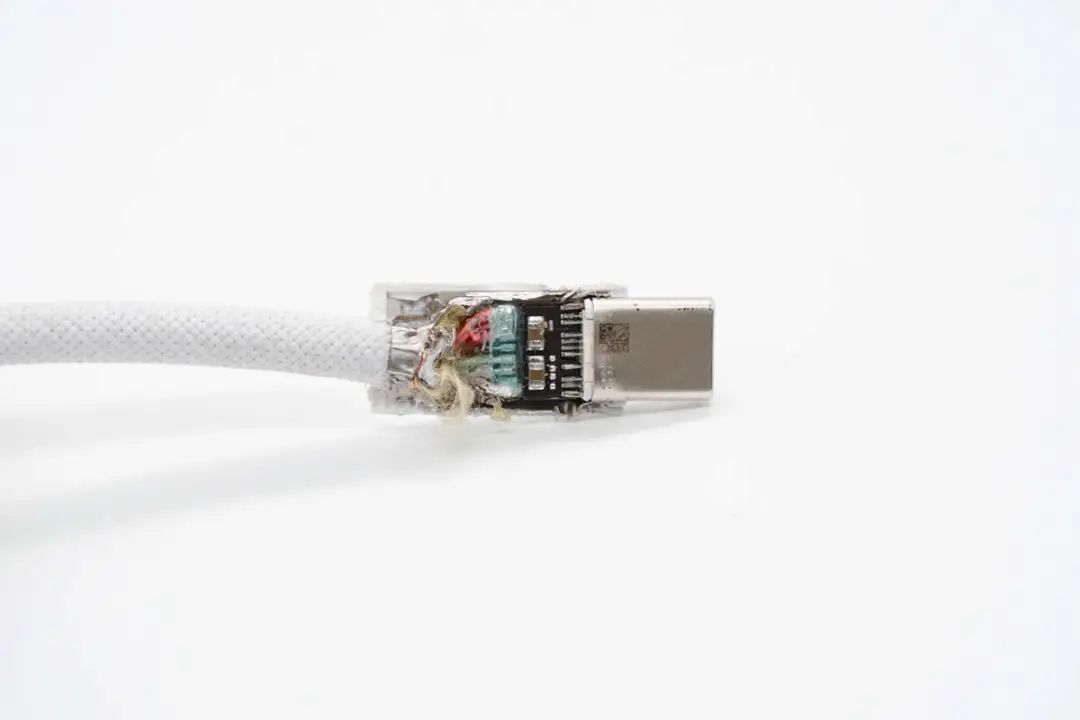

继续切开不锈钢套管，端子小板布局相同。
拆下另一面的外壳，内部同样为不锈钢套管。

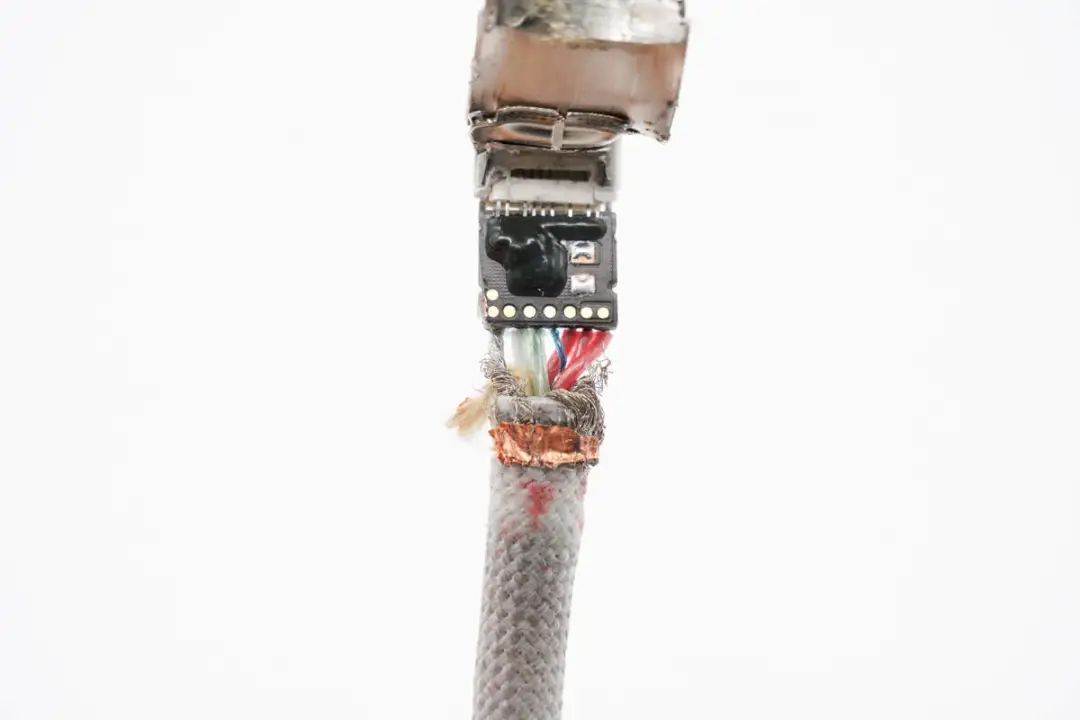

切开不锈钢套管，端子小板同样焊接E-Marker芯片。
E-Marker芯片同样被硬胶覆盖。

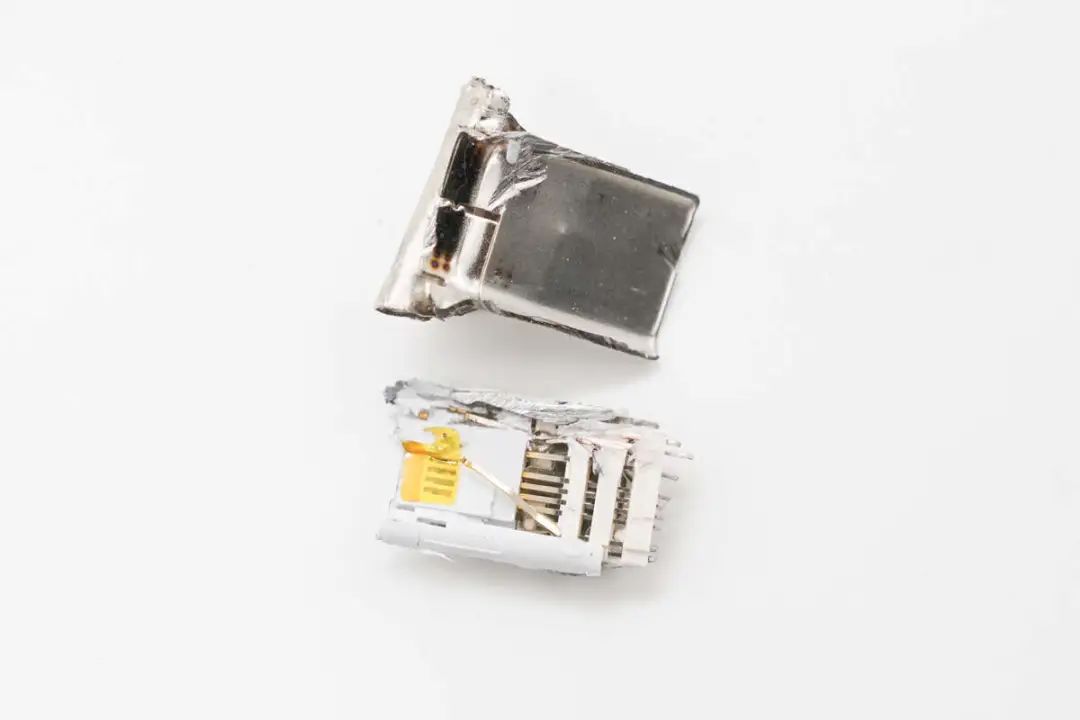

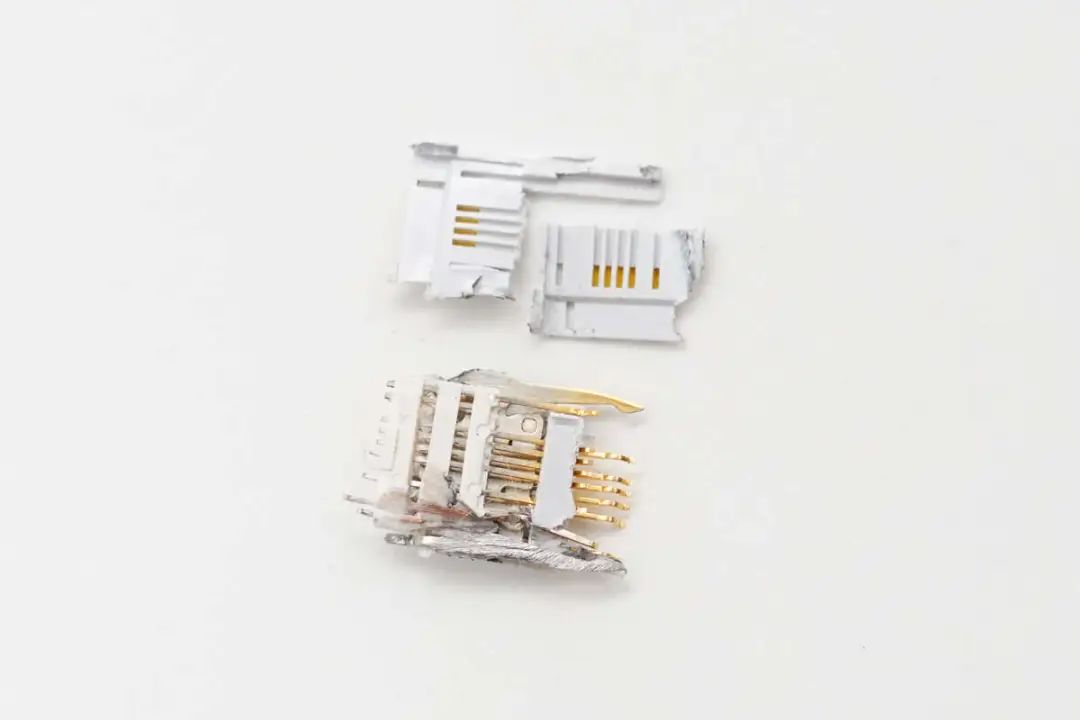

接下来拆下USB-C端子的金属外壳，针脚采用塑料定位支架支撑固定。
内部镀金针脚特写，为非满针设计。

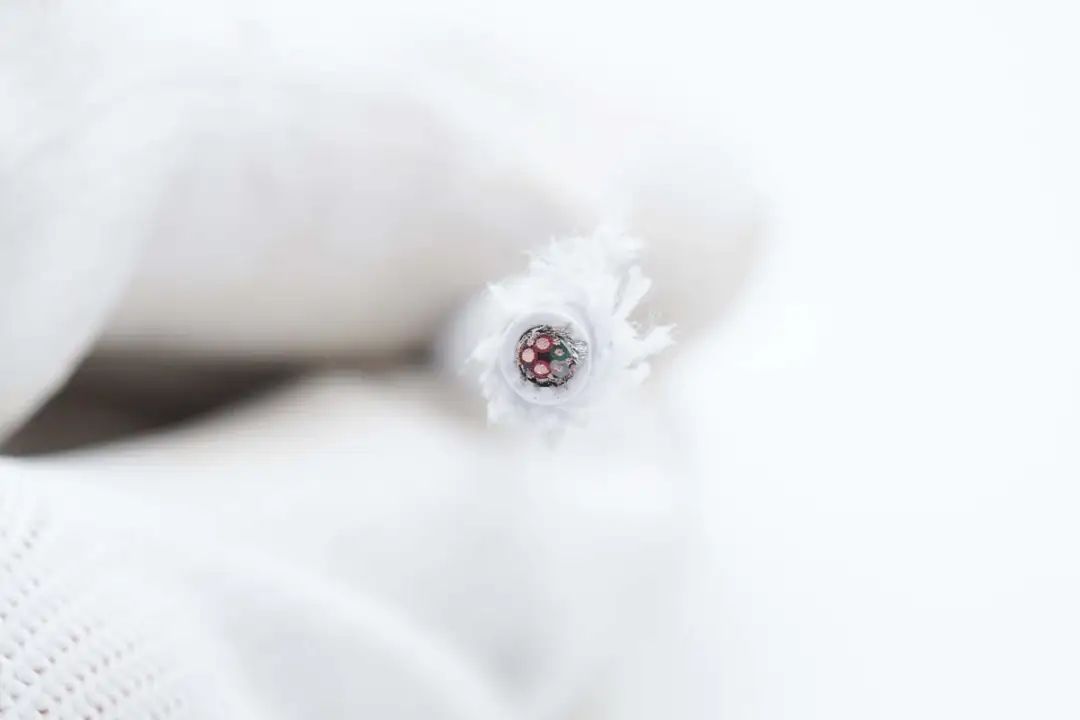

将数据线剪开观察截面，最外层编织线采用加捻设计，剪断线缆也没有松散。

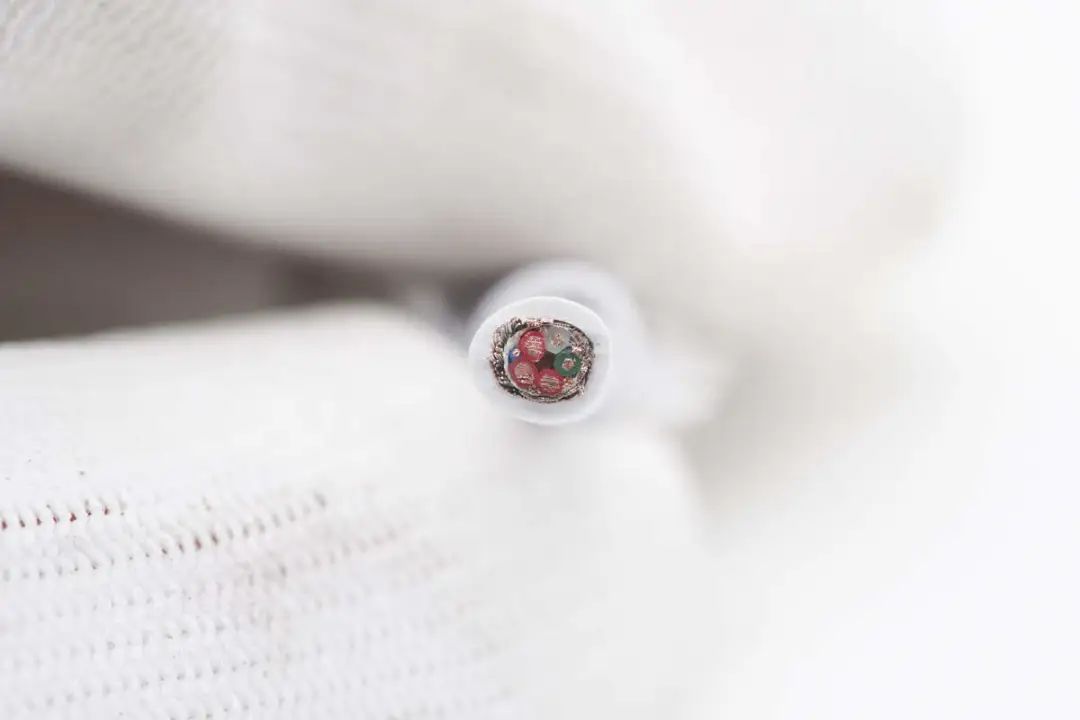

线缆截面特写，内部有六条带有绝缘皮的线芯，其中三条红色线芯为正极电力线芯，内部线芯较粗。蓝色细线为CC线芯，白绿为USB2.0线芯，外围裸线芯为负极线芯。

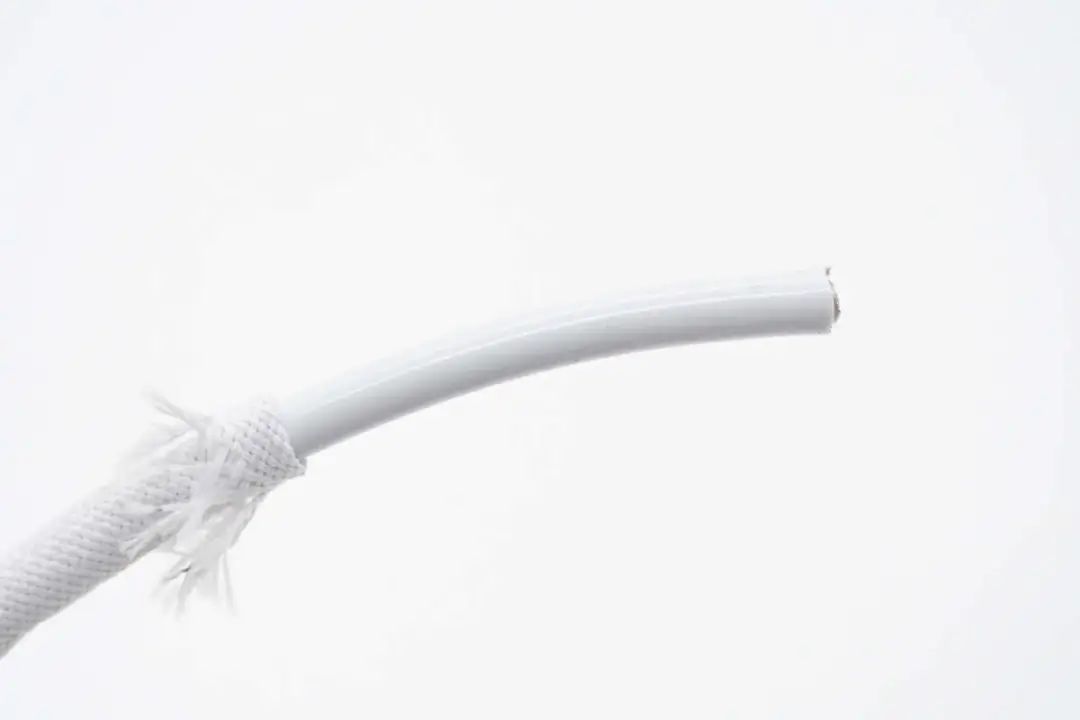

在编织层内部是白色线缆外皮。

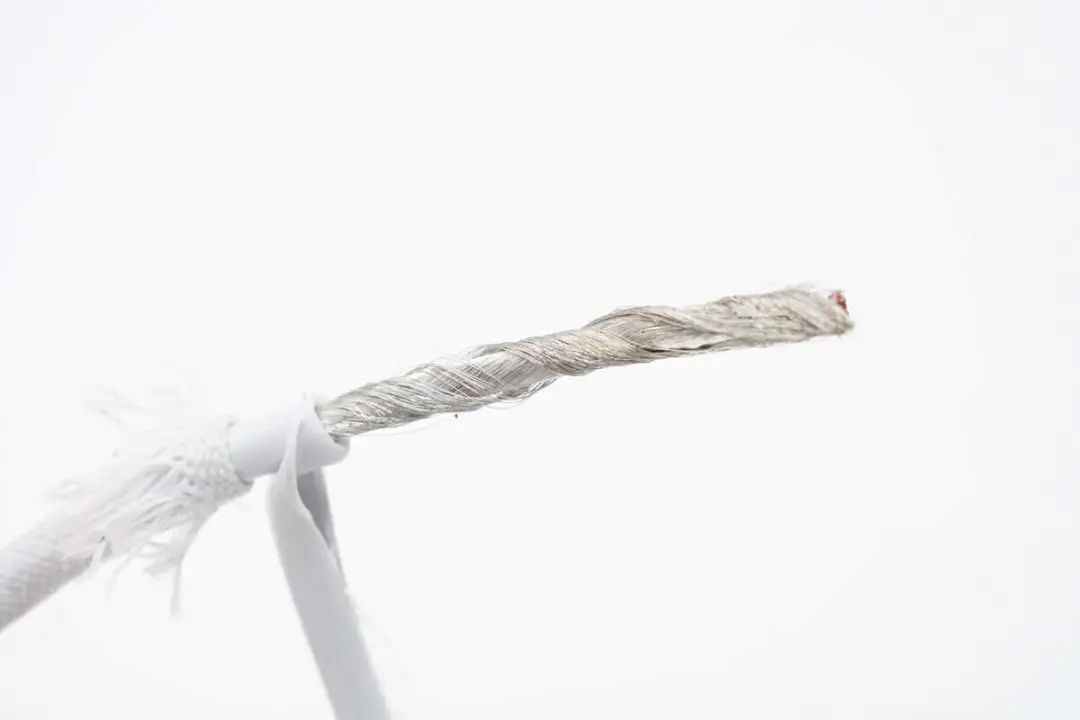

在外皮内部是一层缠绕的屏蔽网。

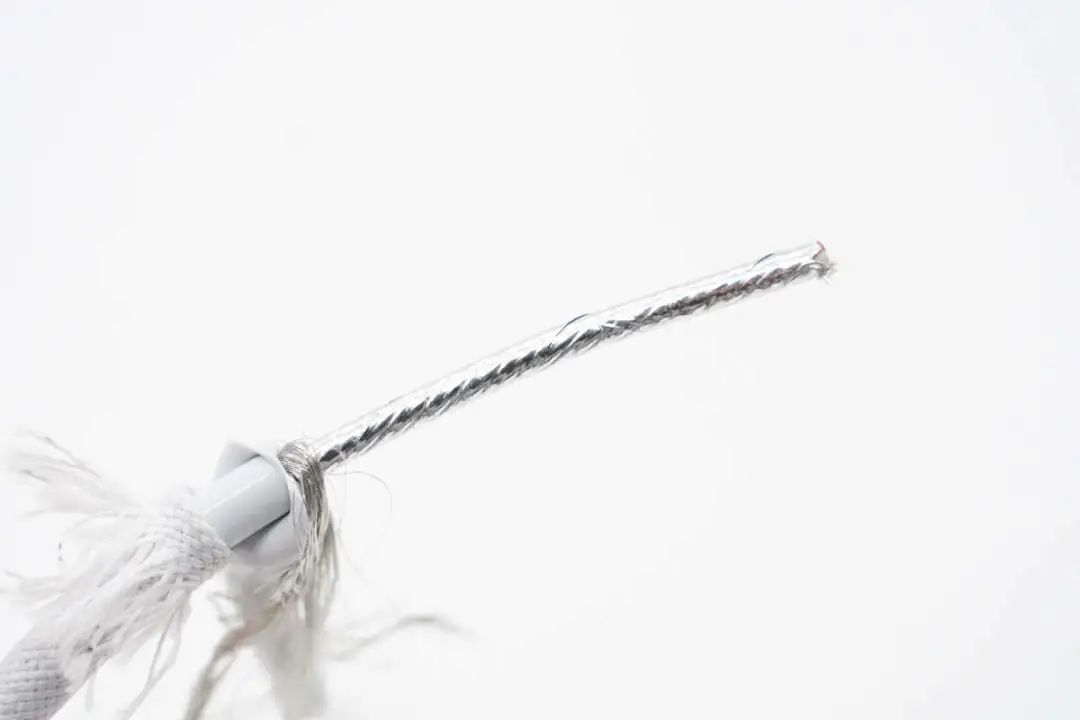

屏蔽网内部是屏蔽铝箔。

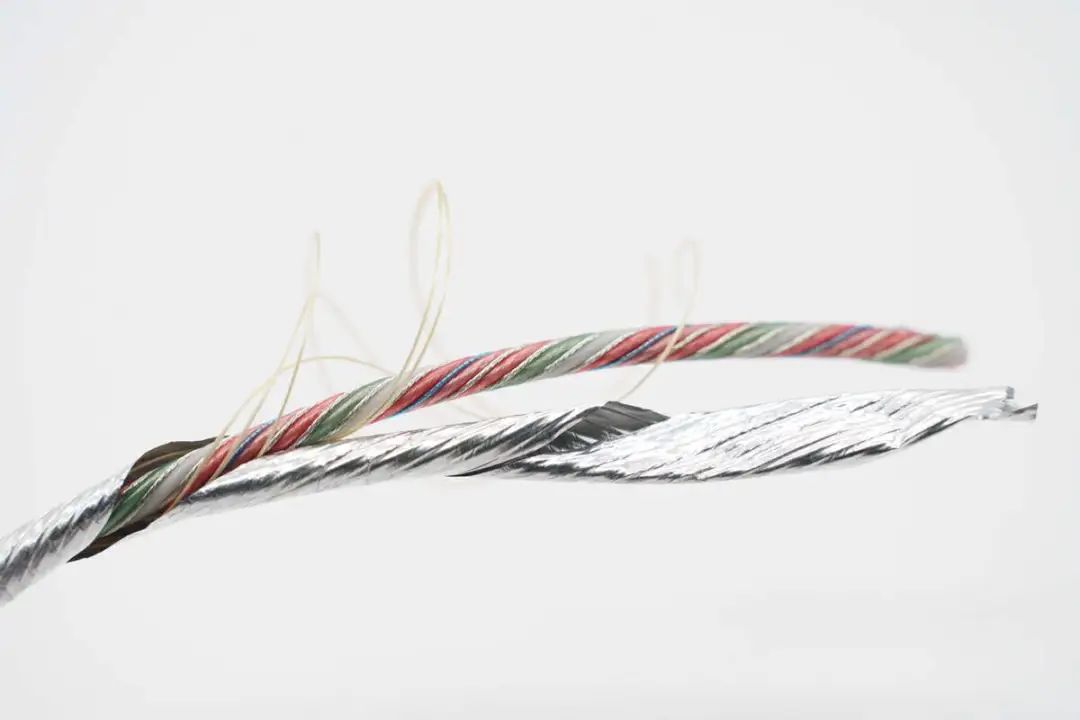

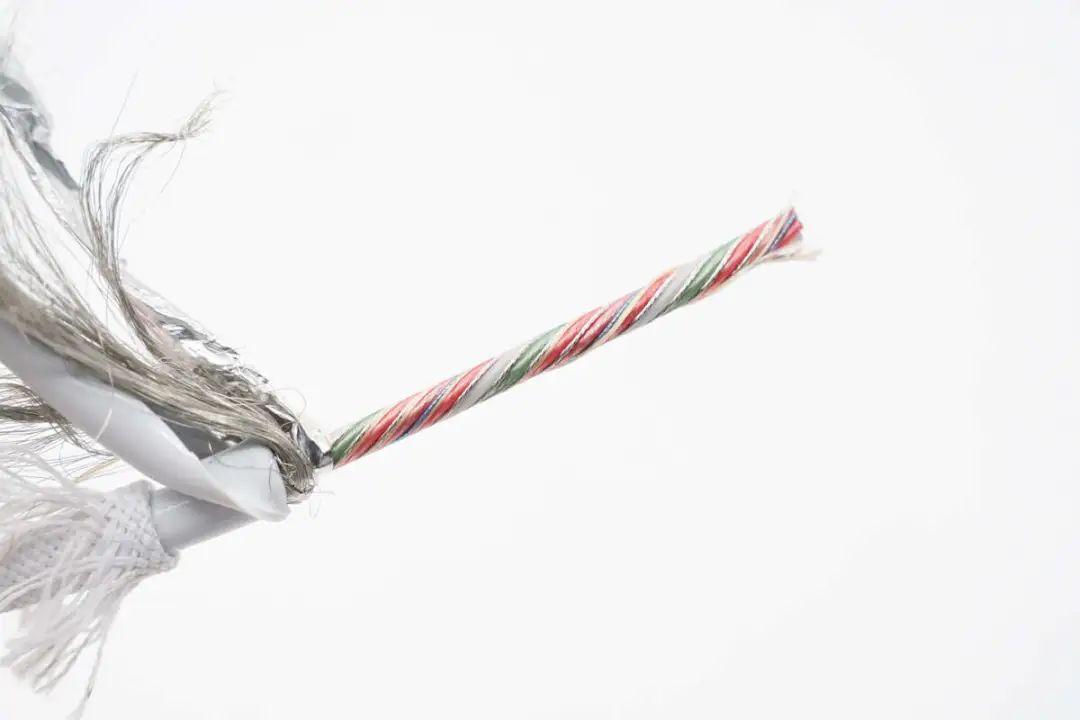

剥开屏蔽铝箔，内部是电力线芯和数据线芯，同时内部还填充抗拉线。其中线芯为旋转缠绕结构，这种结构能够更好的消除应力，让线缆更加柔软。
线缆内部缠绕线芯一览。

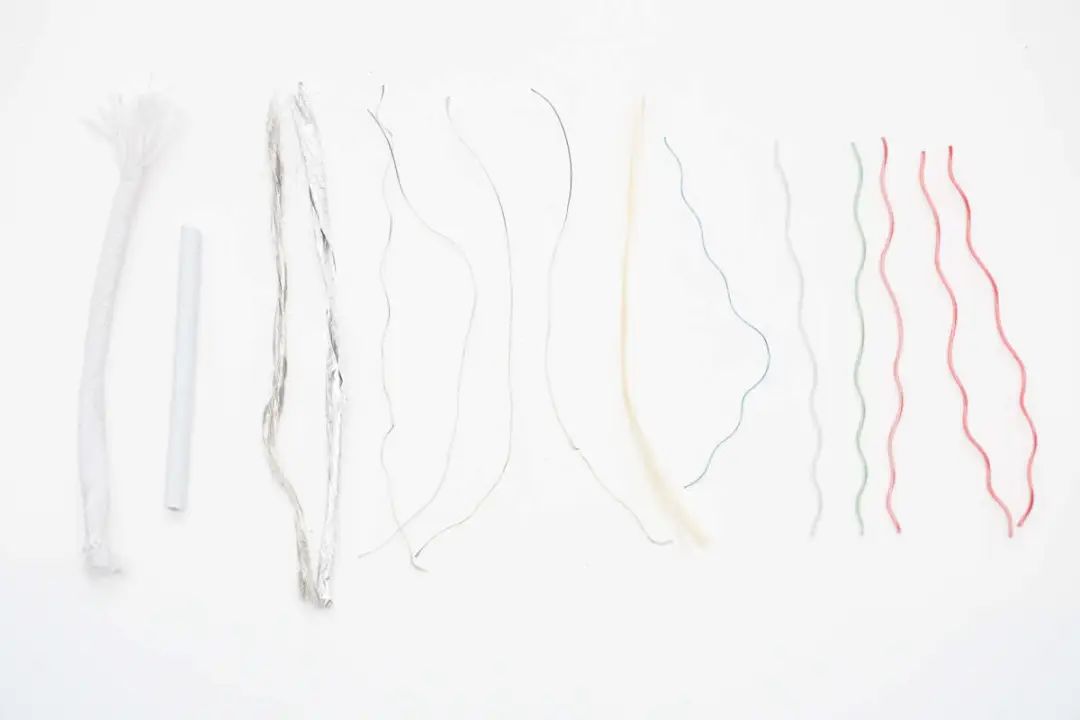

线缆全部拆开一览，依次为编织外衣，塑料外皮，金属屏蔽网，屏蔽铝箔，电力线芯，数据线芯等，下面就开始详细介绍线缆内部的线芯设计。

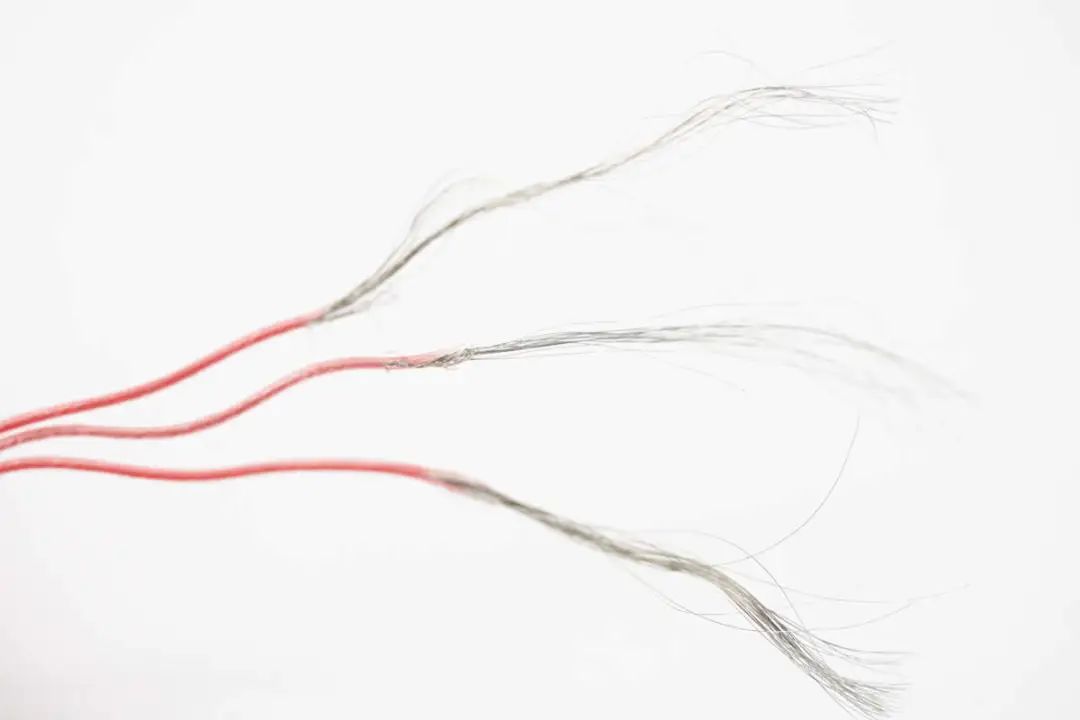

三条正极电力线芯采用镀锡铜线，内部没有抗拉线。

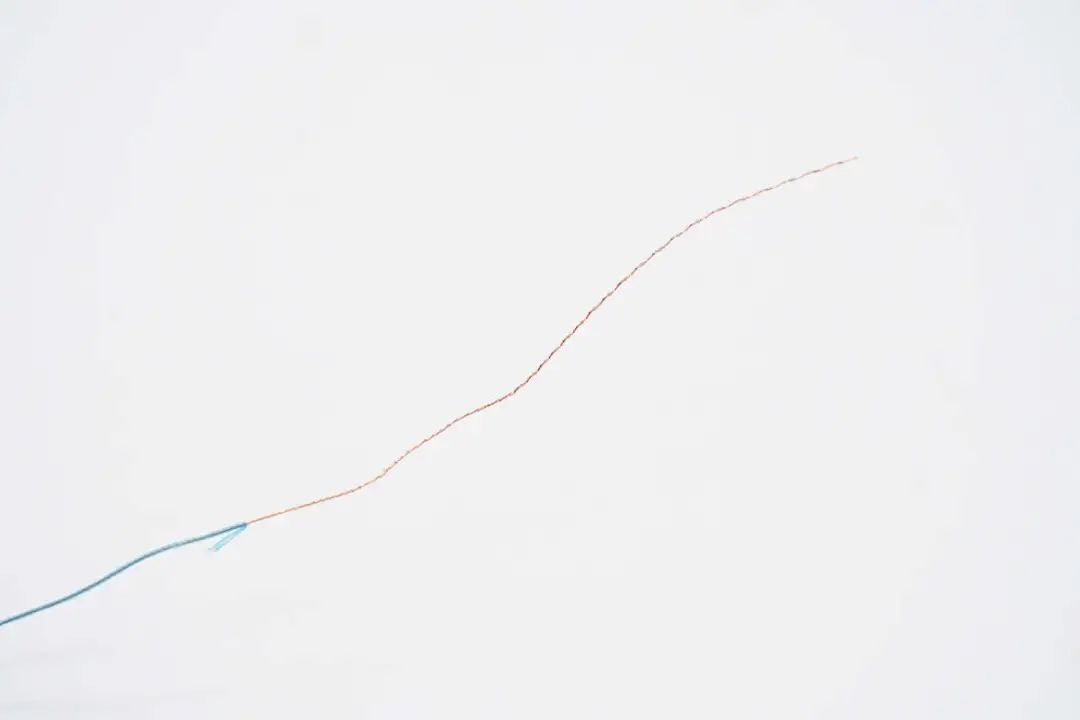

蓝色CC线采用片状缠绕结构。

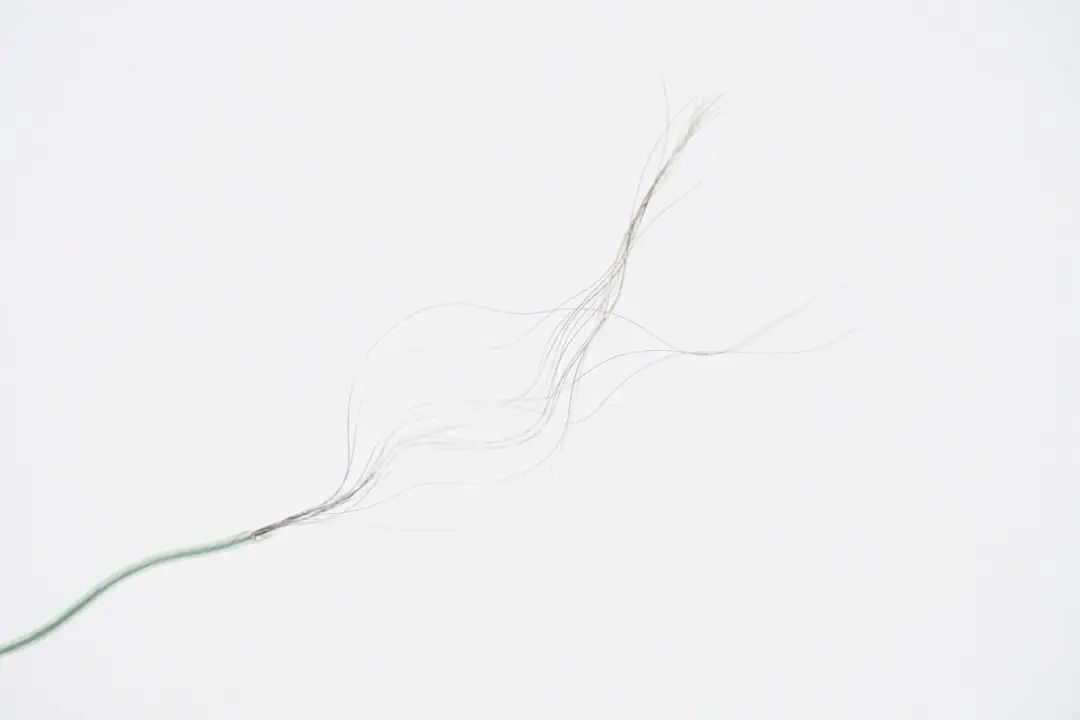

用于USB2.0数据传输的数据线，绿色为D+线芯，内部没有抗拉线。
用于USB2.0数据传输的数据线，白色为D-线芯，内部没有抗拉线。
负极裸线芯特写，采用镀锡铜丝并联，共四根。

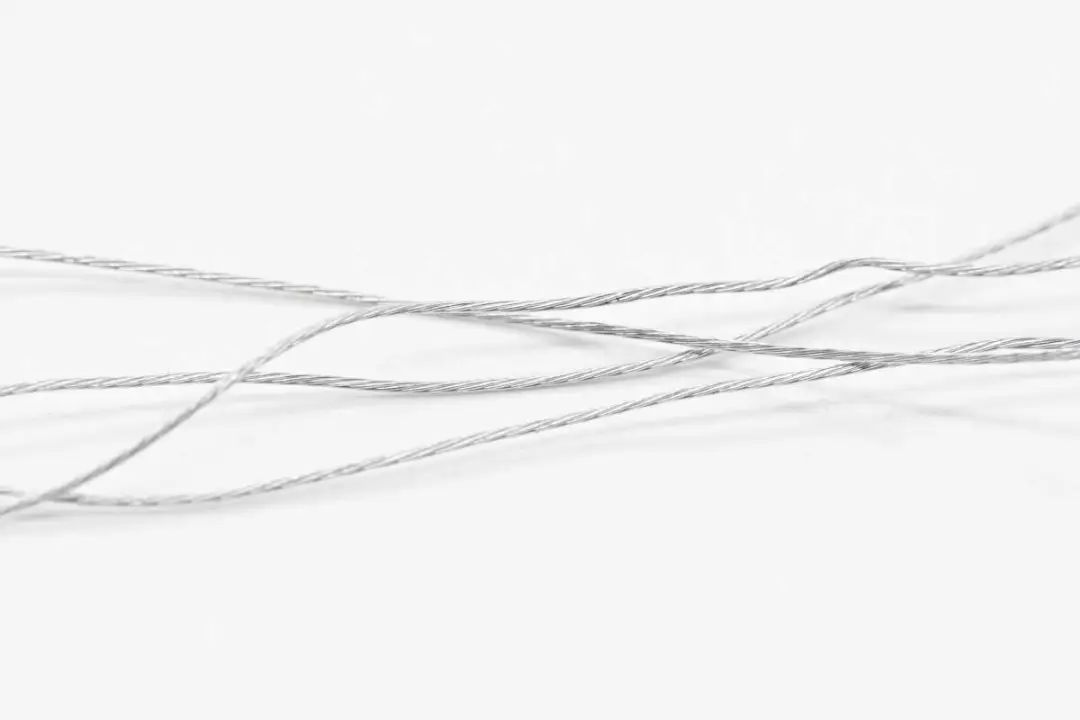

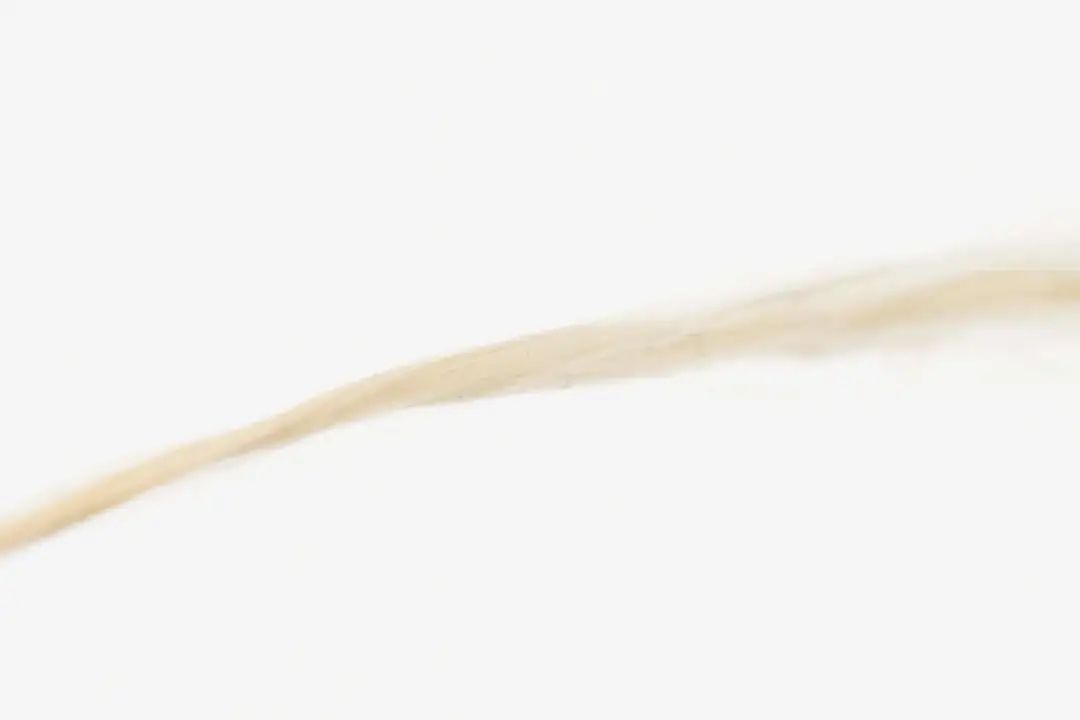

线缆内部填充的抗拉线特写。

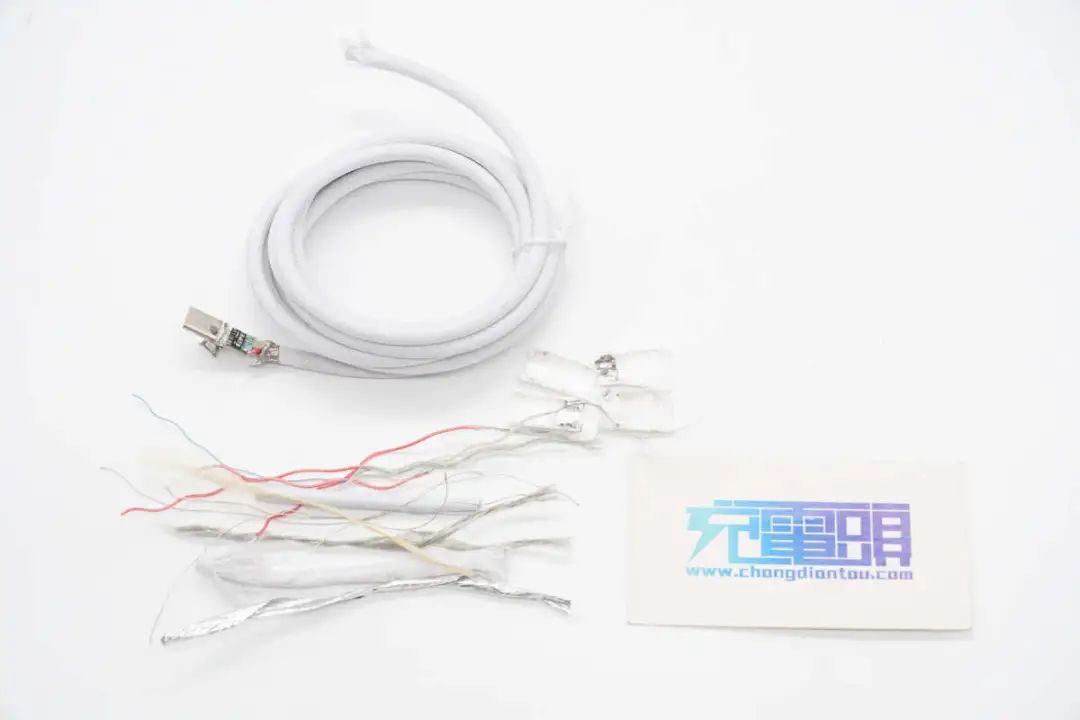

全部拆解一览，来张全家福。
充电头网拆解总结
苹果新推出的这款240WUSB-C充电线为USB2.0规格，线缆长度约为2米，由于内置了E-Marker芯片对线缆能力进行标记，这款充电线支持PD3.1快充，传输功率为240W。虽然说目前还没有设备能够达到这款充电线的最大传输功率，但从苹果都推出240W充电线来看，大功率快充已在布局，普及指日可待。
充电头网通过拆解了解到，这款充电线USB-C插头采用塑料外壳，内部USB-C端子激光点焊钢套固定，增加机械强度。端子内部小板焊接E-Marker芯片，用于标注线缆传输能力。线缆内置屏蔽网和铝箔抗干扰，并填充抗拉线，增加线缆的整体强度。还采用编织外衣，进一步提升寿命。整体做工扎实，品质可靠。
