前言
绿联新推出了一款Q湃机器人氮化镓充电器，这款充电器将表情元素融入充电器外壳设计，配有三种萌趣表情，直观了解充电器输出状态。充电器为固定插脚设计，配有保护鞋套，可作为桌面摆件使用。
充电器配有2C1A接口，具备65W输出功率，其中USB-C1接口支持65W快充，USB-C2接口支持30W快充，USB-A口支持22.5W快充，并且支持功率自动分配功能，满足笔记本电脑，平板和手机快充需求。下面充电头网就带来这款氮化镓充电器的拆解，一起看看内部的用料和设计。
此前充电头网还拆解过绿联300W 4C1A五口PD氮化镓快充充电器、绿联45W双C口氮化镓充电器、绿联65W 2C1A氮化镓快充充电器、绿联100W 3C1A四口快充桌面充等产品，欢迎查阅。
绿联65W氮化镓充电器外观

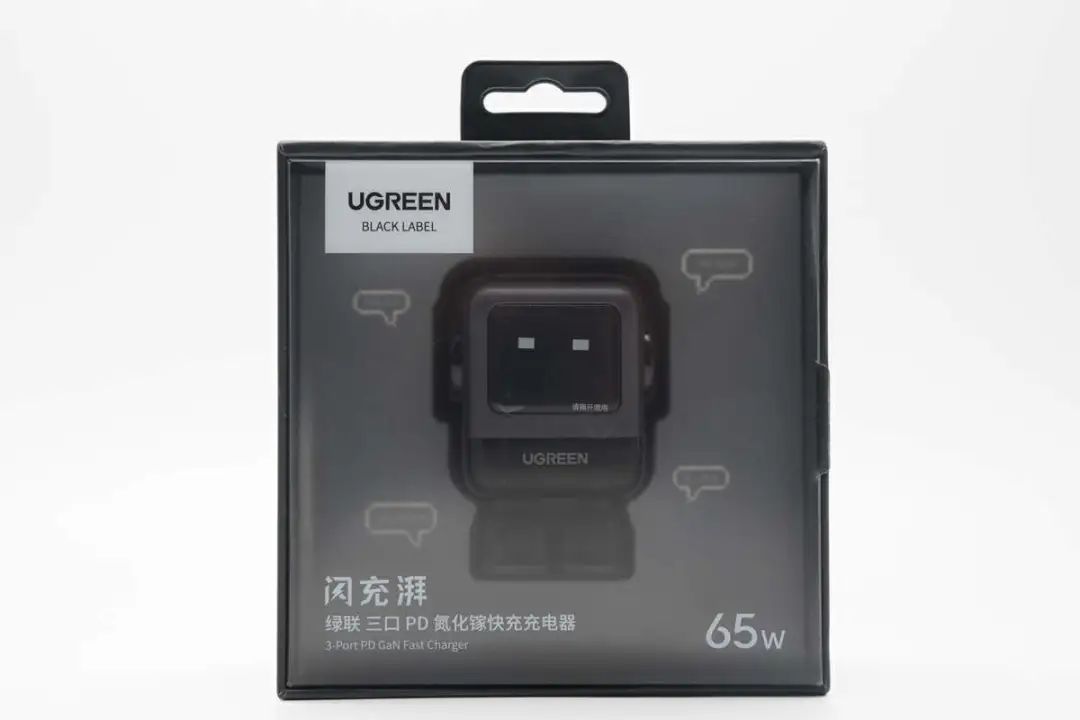

包装盒采用翻盖式设计，正面是磨砂处理透明"橱窗"，印有“产品品牌、名称以及65W标志，透过橱窗可见内部产品实物，小巧精致很是可爱。

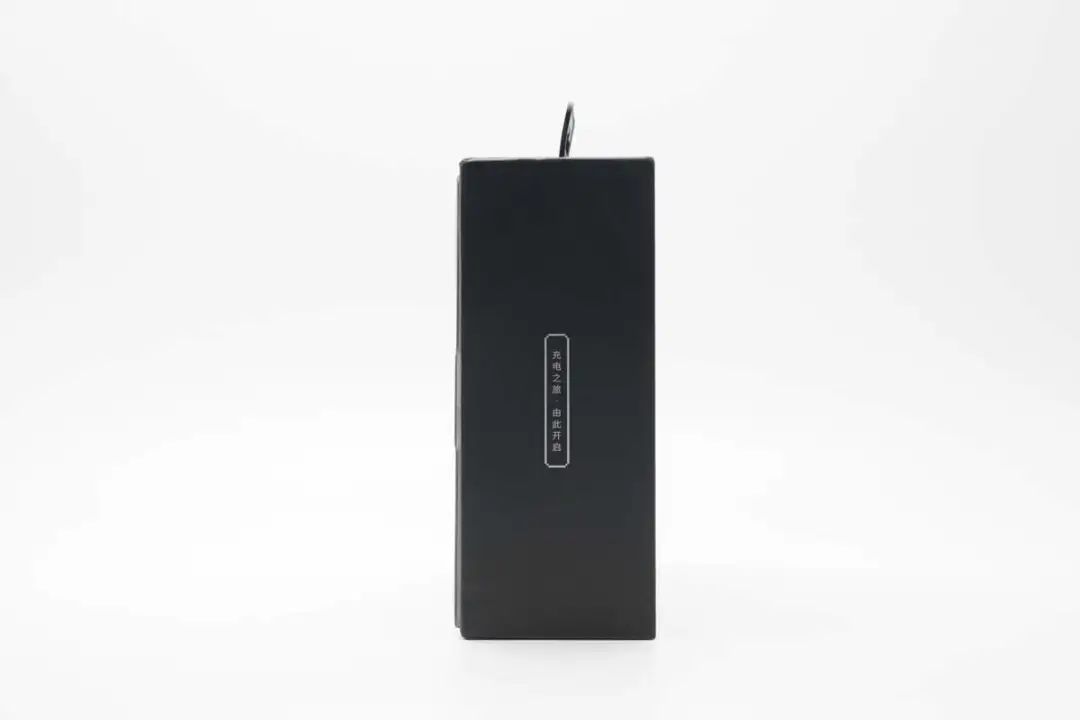

侧面印有“充电之旅·由此开启”的标语。

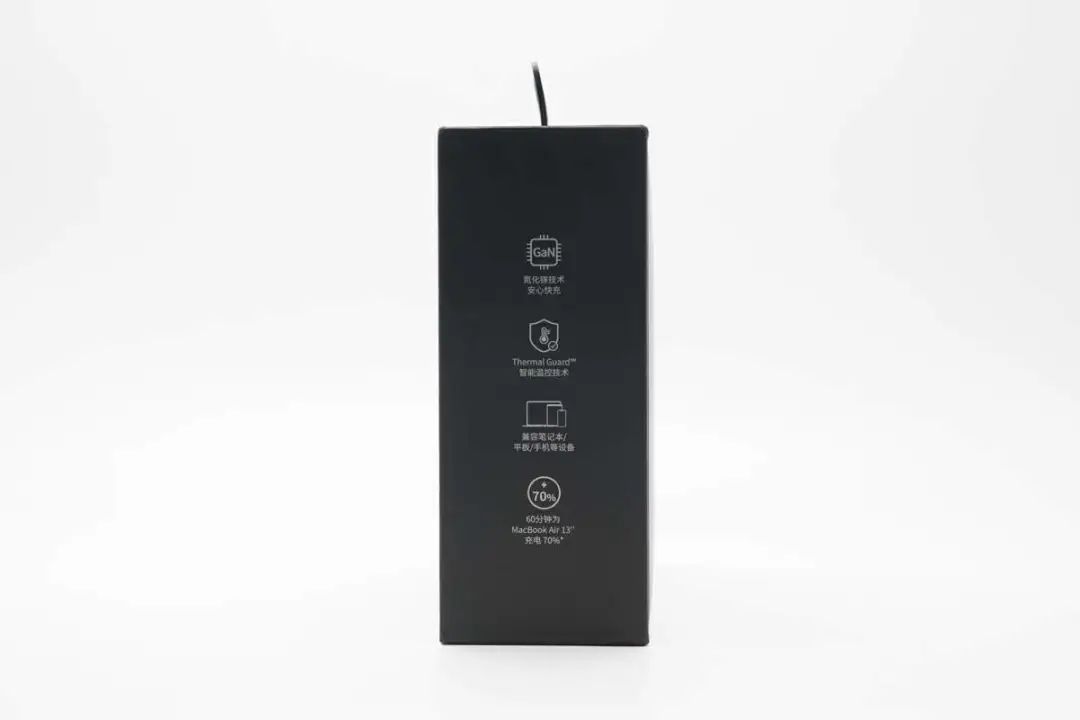

另一侧印有氮化镓技术安心快充、智能温控技术、兼容笔记本/平板/手机等设备、60分钟为MacBook Air13"充电70%四大卖点。

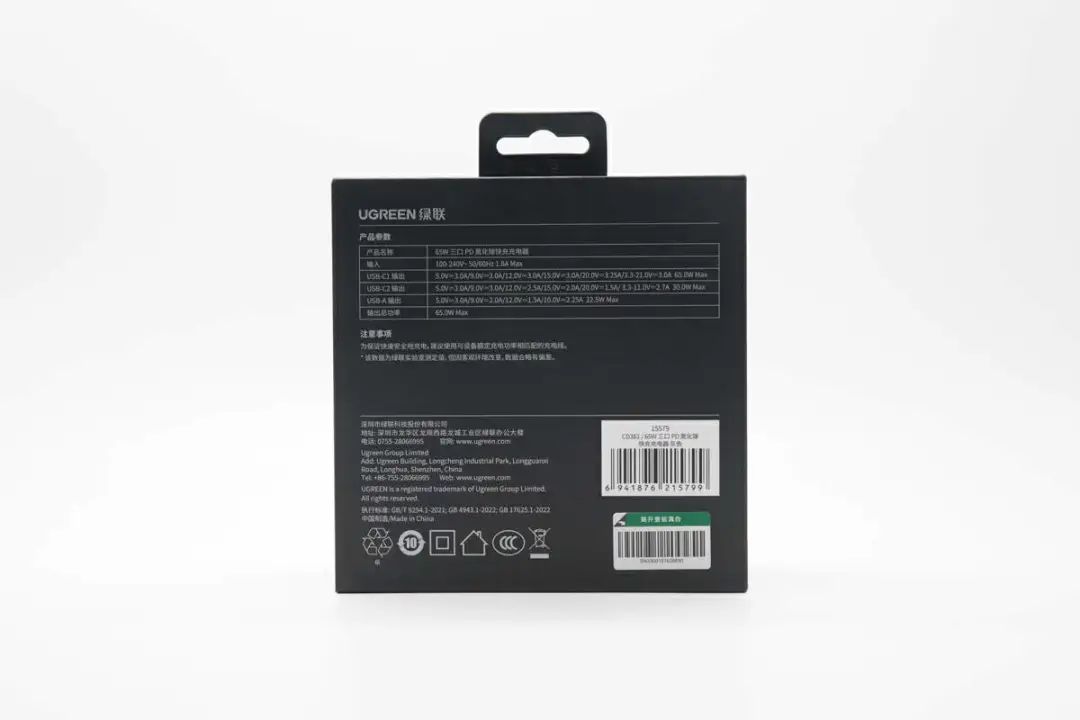

背面印有产品参数和商家基本联系信息。

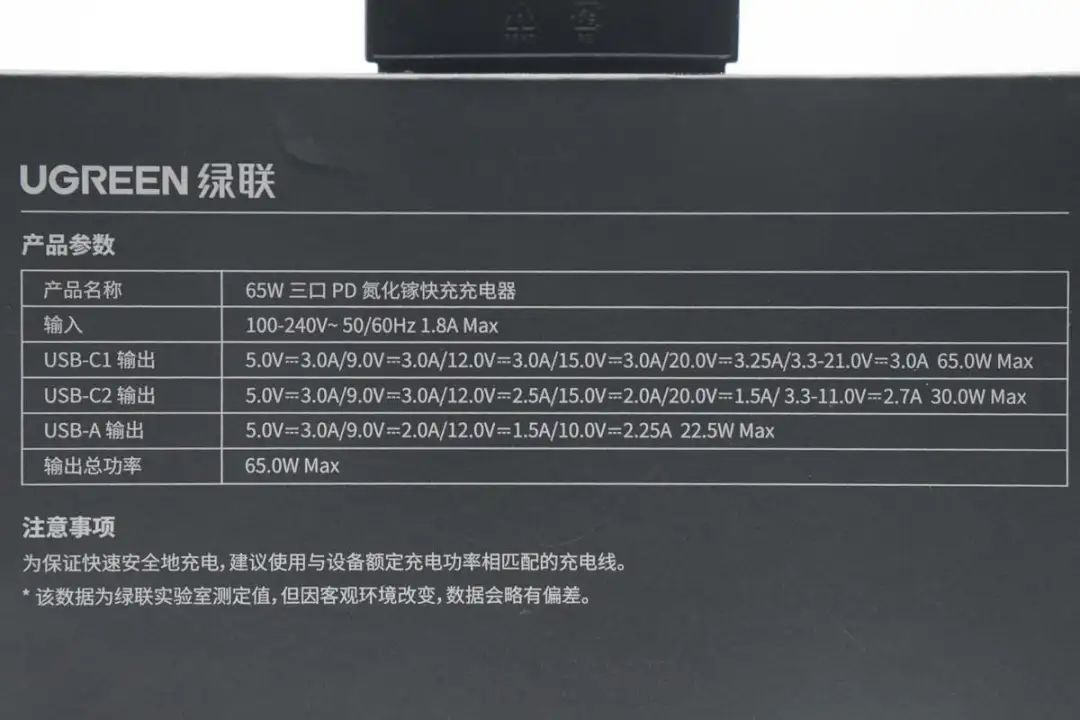

包装盒上的参数特写，下面到产品实物环节再详细介绍。

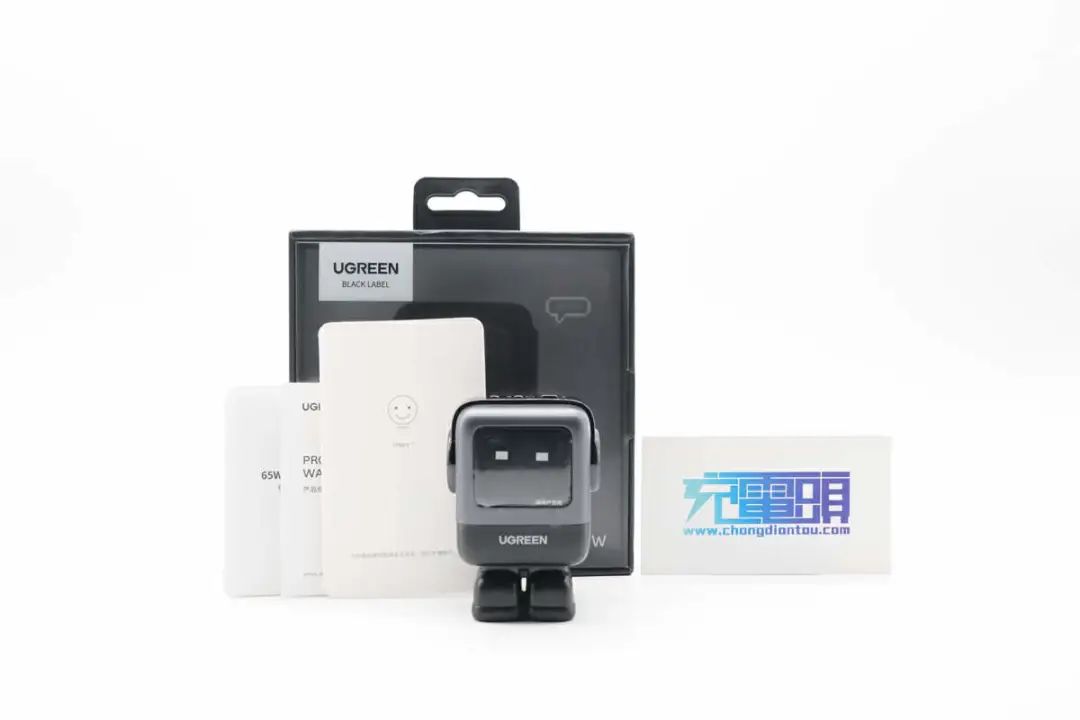

取出包装内所有物品，除充电器外，另拥有说明书，保修卡纸等。

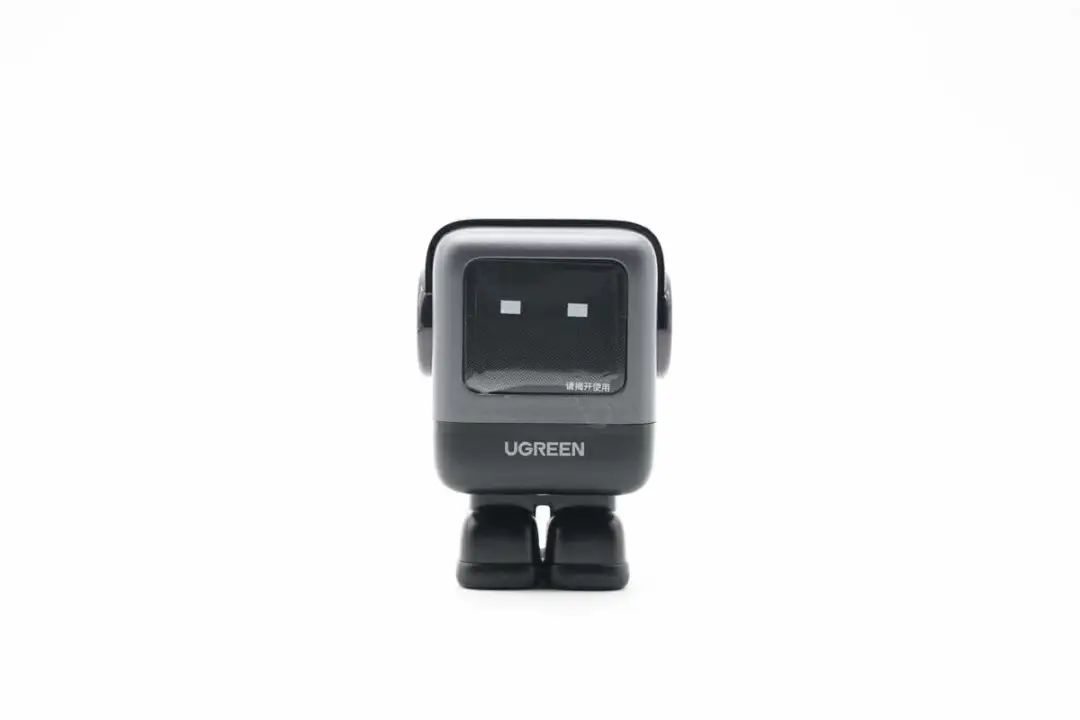

产品出厂状态下，机器人屏幕贴有防刮保护膜，并且保护膜上有“眼睛”以及“请揭开使用”的细心设计。

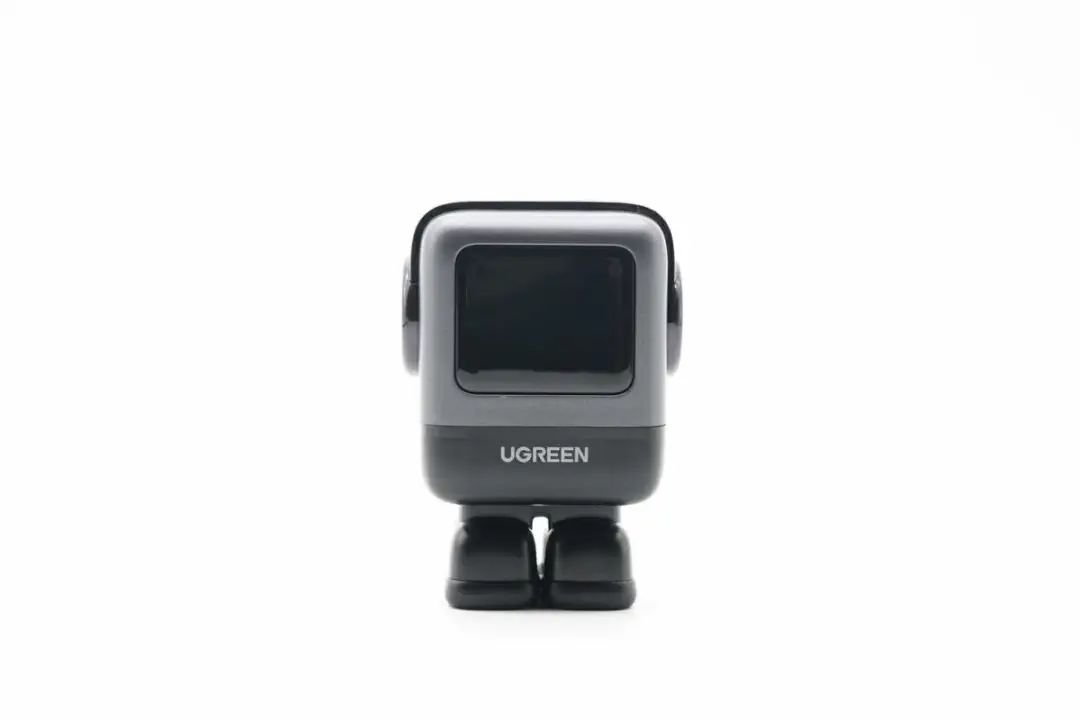

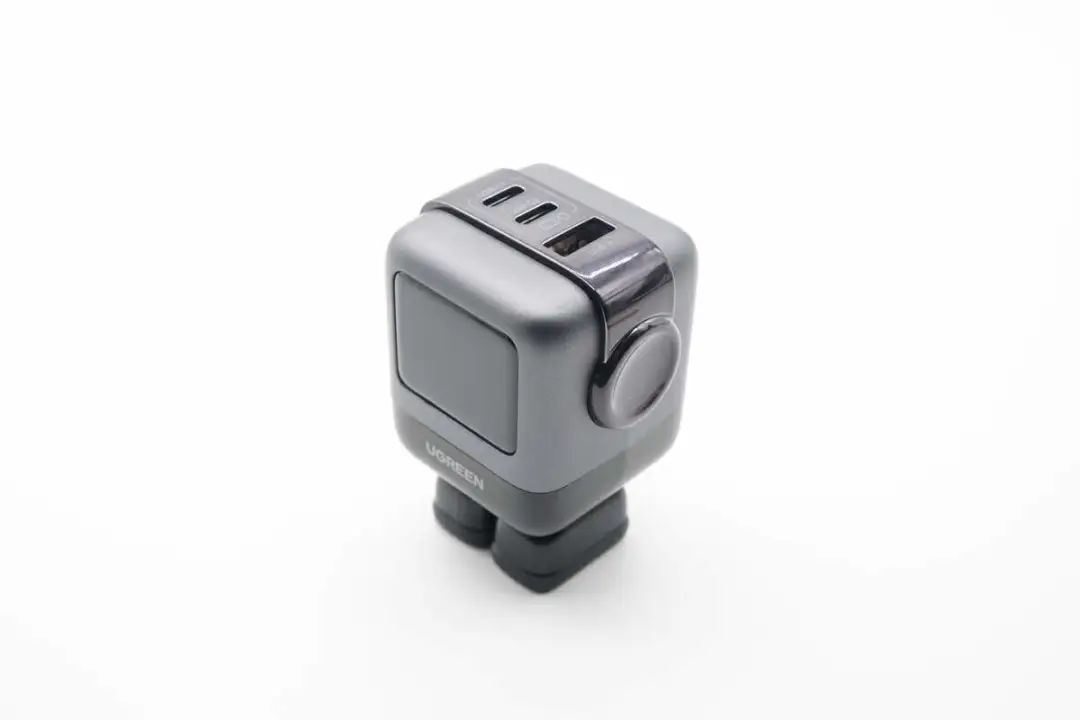

作为绿联Q湃机器人系列的一员，产品在外观设计保持统一。产品整体融合潮玩摆件设计，打造酷似机器人的Q版外观，又萌又酷，大大提升产品的观赏和把玩性。

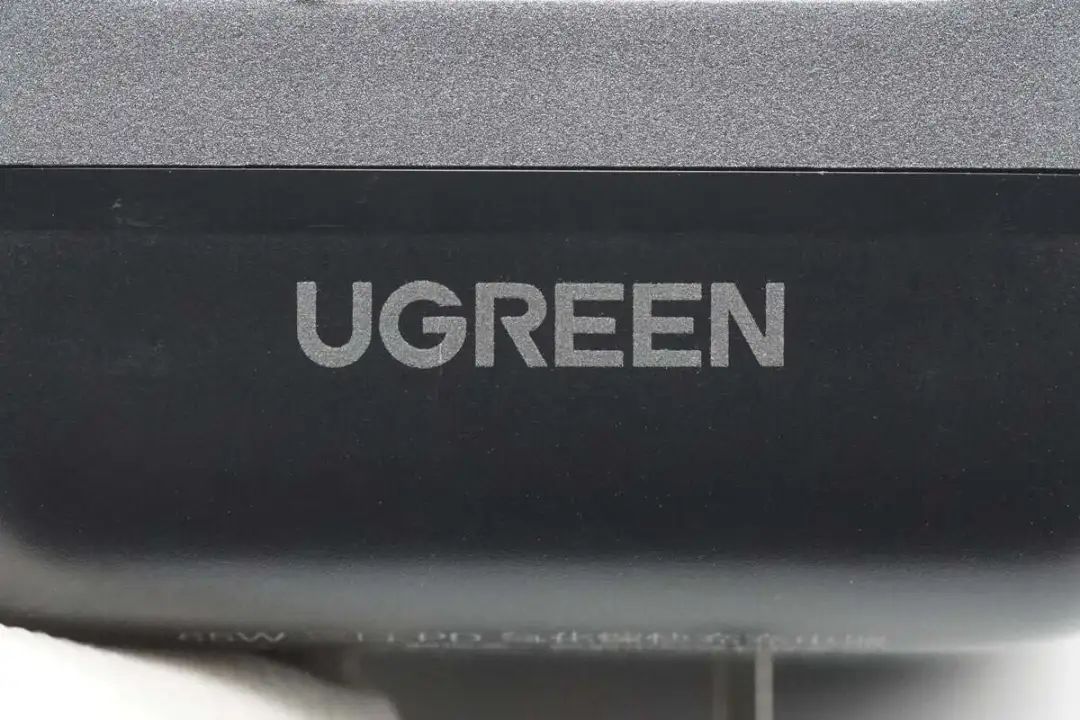

机身正面下方通过喷砂工艺设计出UGREEN品牌。
绿联Q湃机器人系列有深空灰和紫色两种配色，性能方面有30W和65W可选，本期拆解的这一款便是65W 2C1A配置，可以满足用户笔记本、平板和手机等多设备同时充电需求。
机身顶部戴有一个“头戴式耳机”样式的黑色亮面塑料壳，让整个产品观感更加新潮。

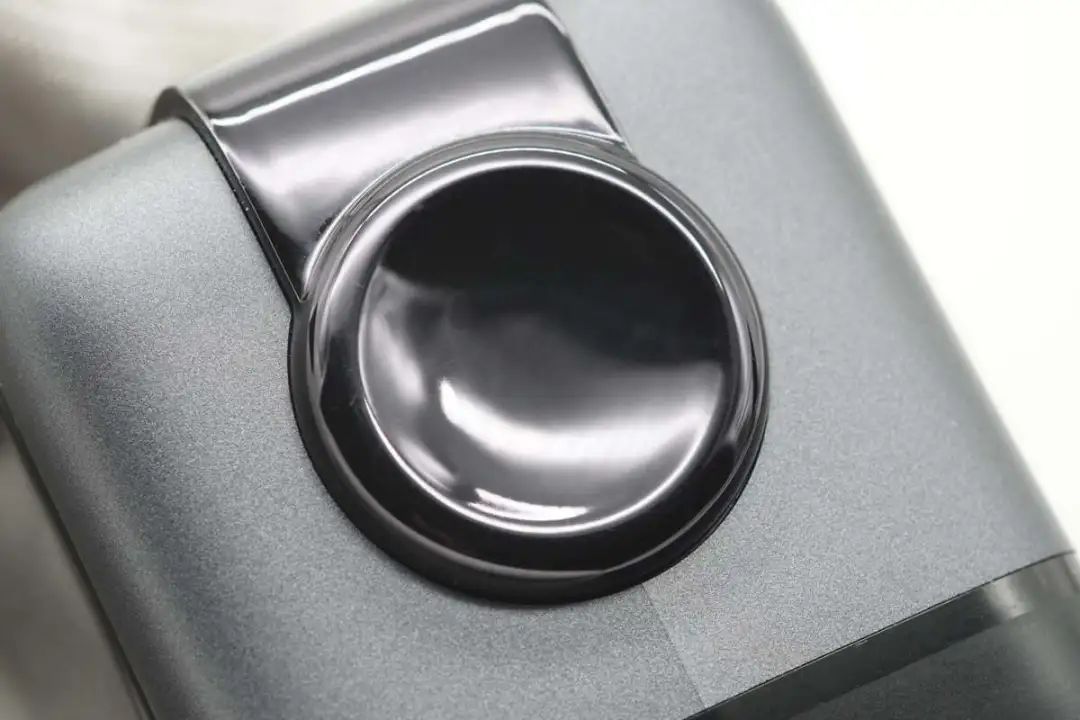

“耳罩”处为贴合手指的凹陷设计，更易受力插拔。

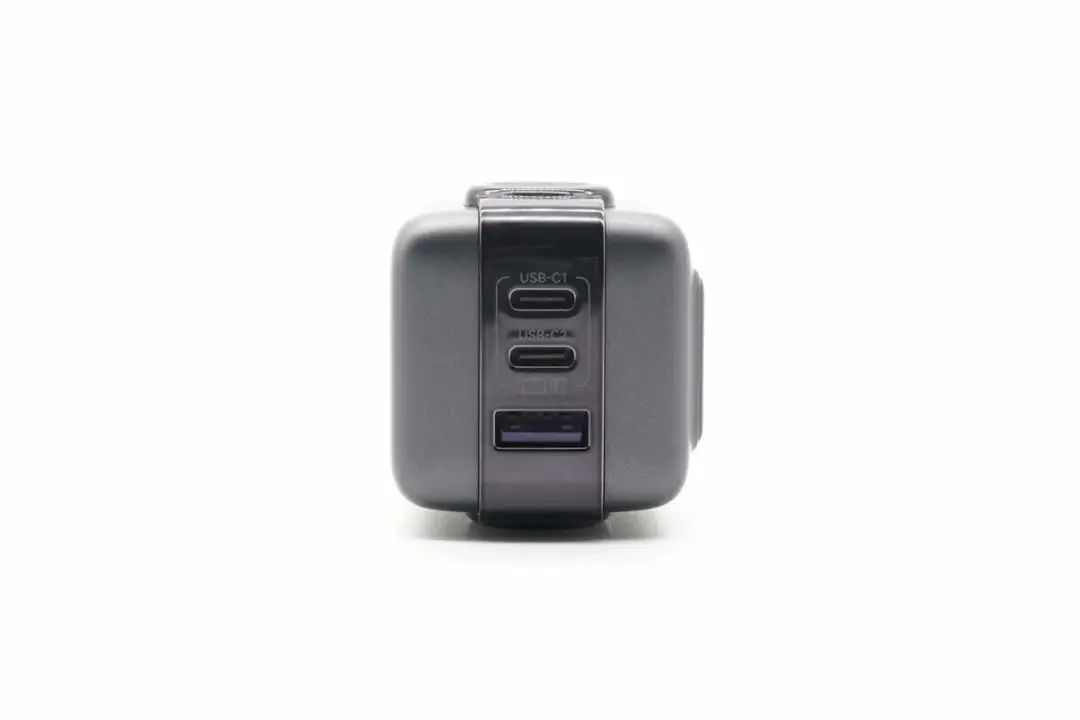

顶部配置2C1A三个输出接口，两个USB-C接口采用黑色胶芯，USB-A口采用紫色胶芯，支持华为SCP快充。

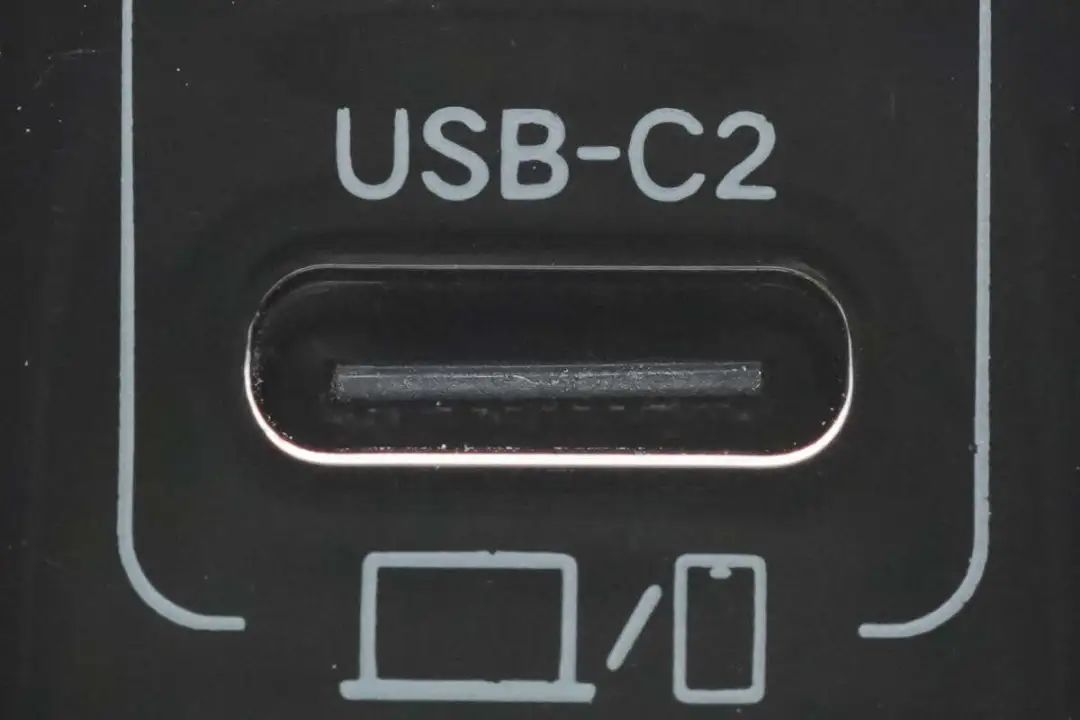

接口旁还印有相应的标序以及可适配设备（笔记本/手机）标识，方便用户区别使用。

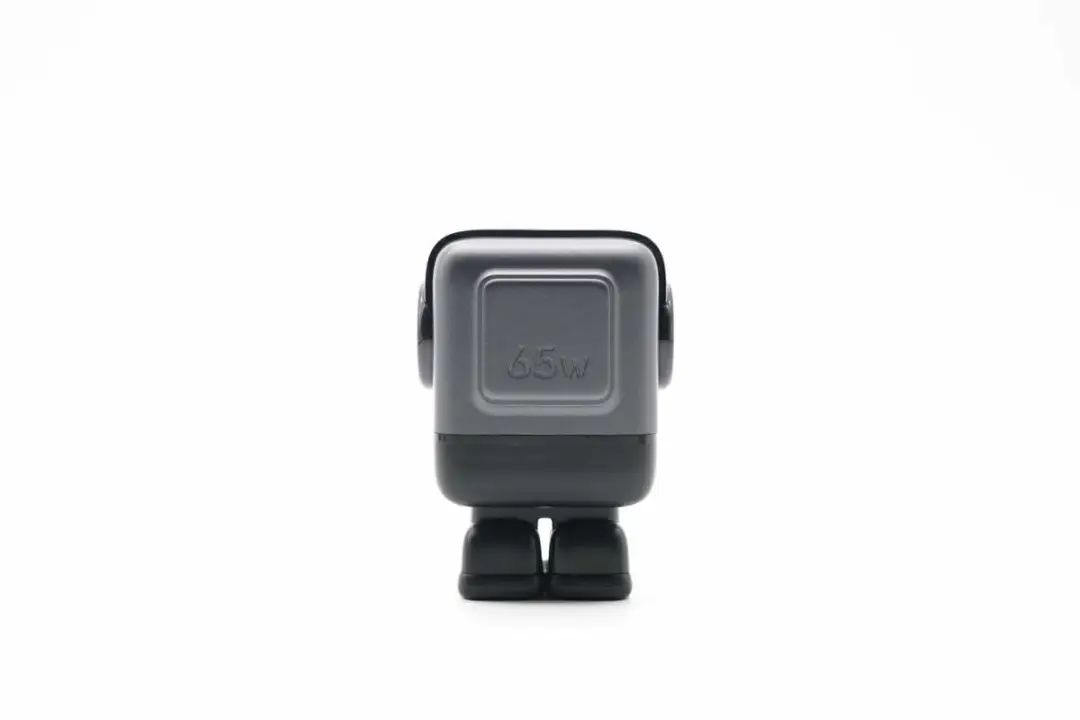

机身背面有65W字样设计，表明产品最大输出功率，直观明了。

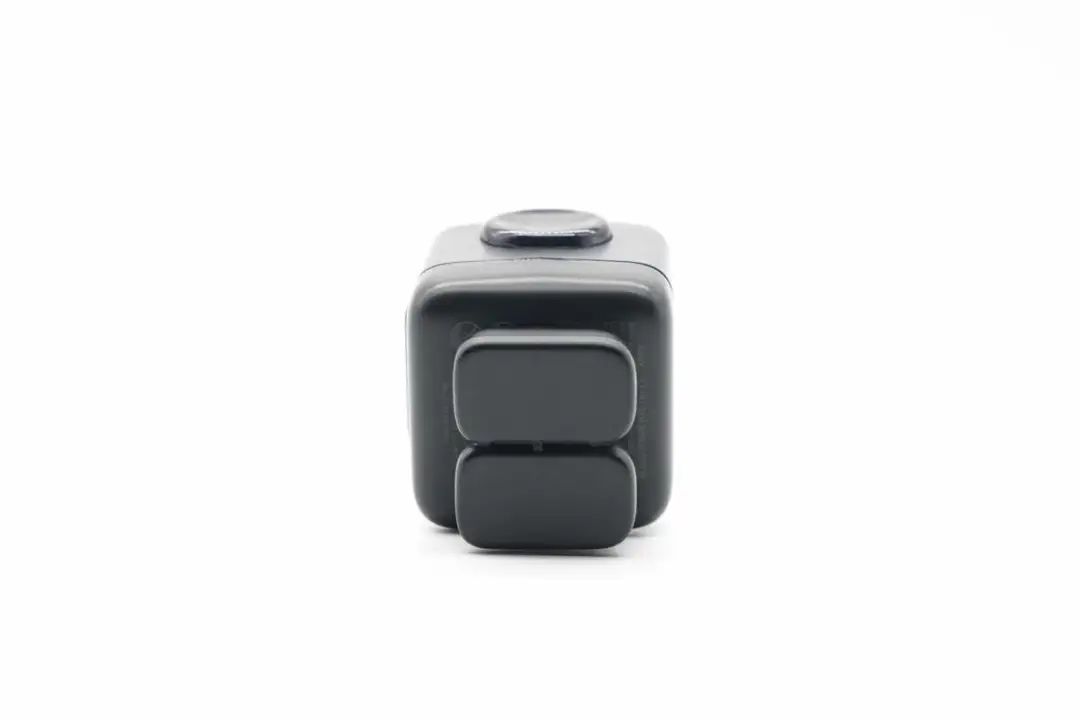

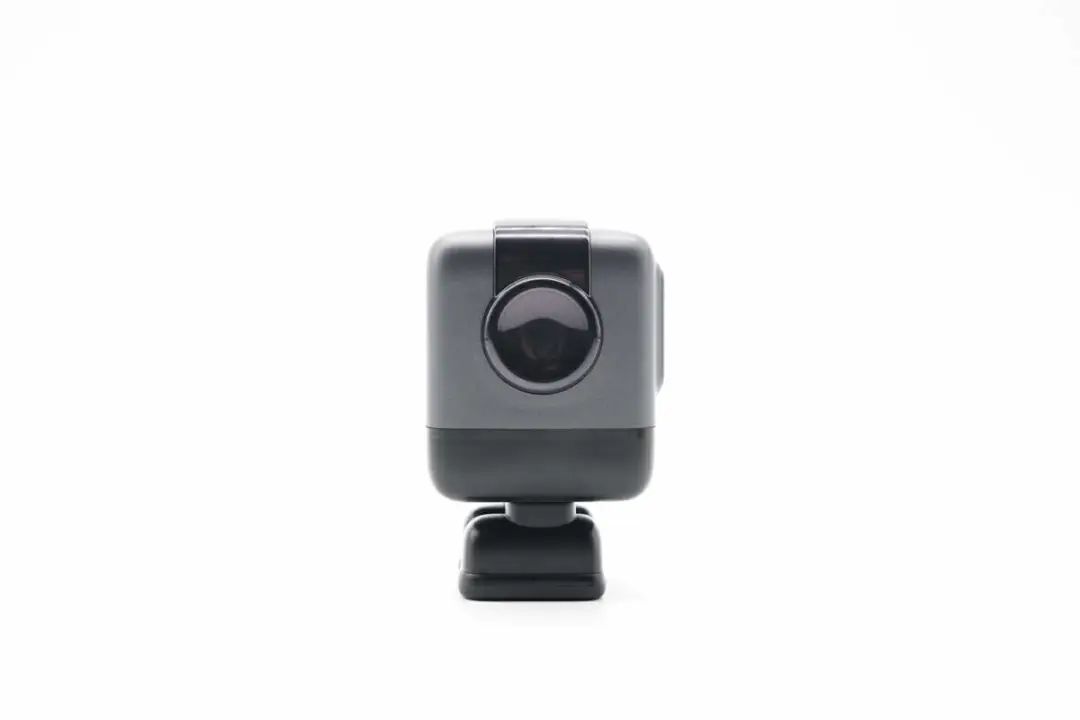

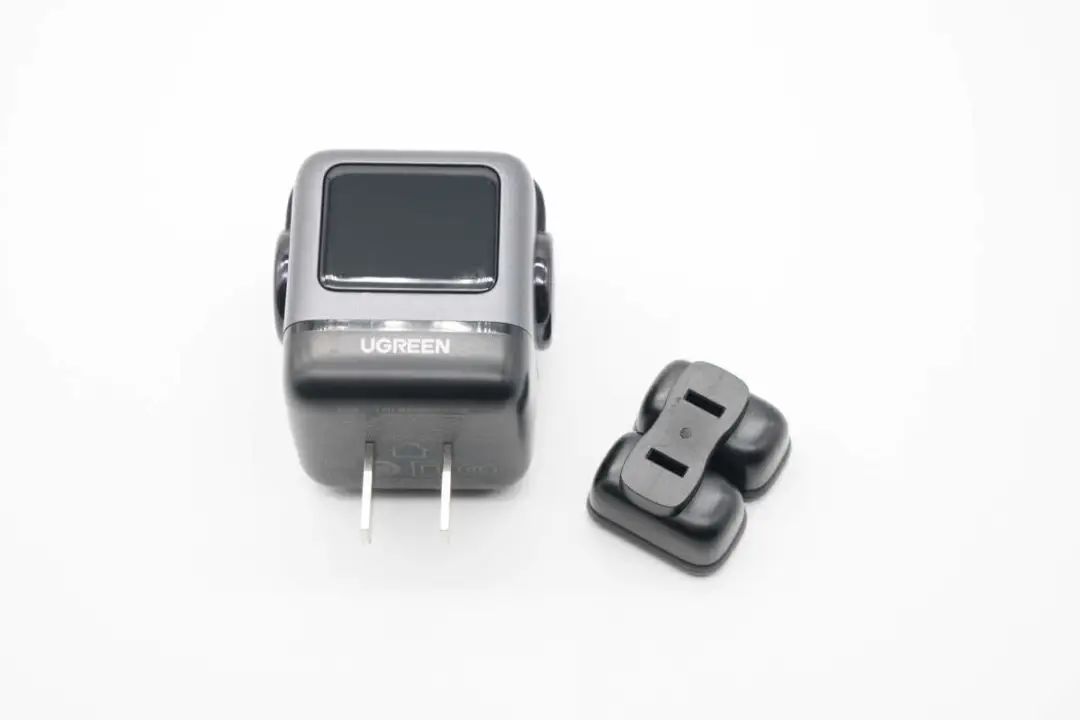

下方设有绿联Q湃机器人保护鞋套，既形象生动，同时当产品作为一个摆件时又能水平放置在桌面。
保护鞋套为磁吸可拆卸式设计，套住充电器插脚防止划伤其他物品，同时内置磁铁可帮助吸附插脚防松动脱落。

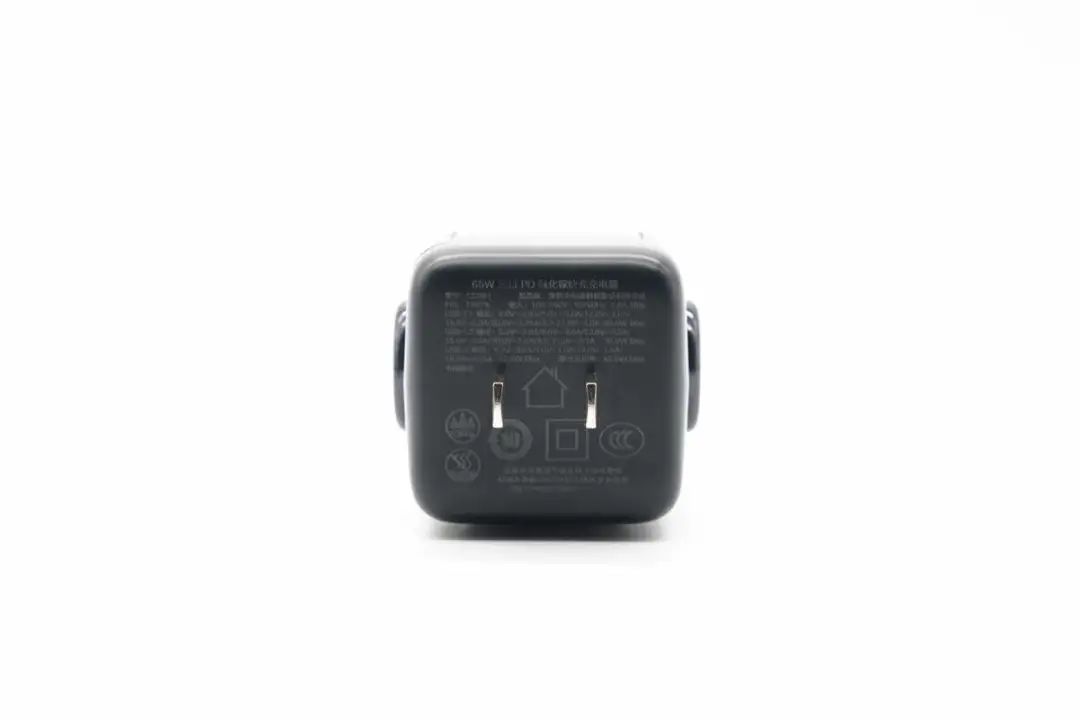

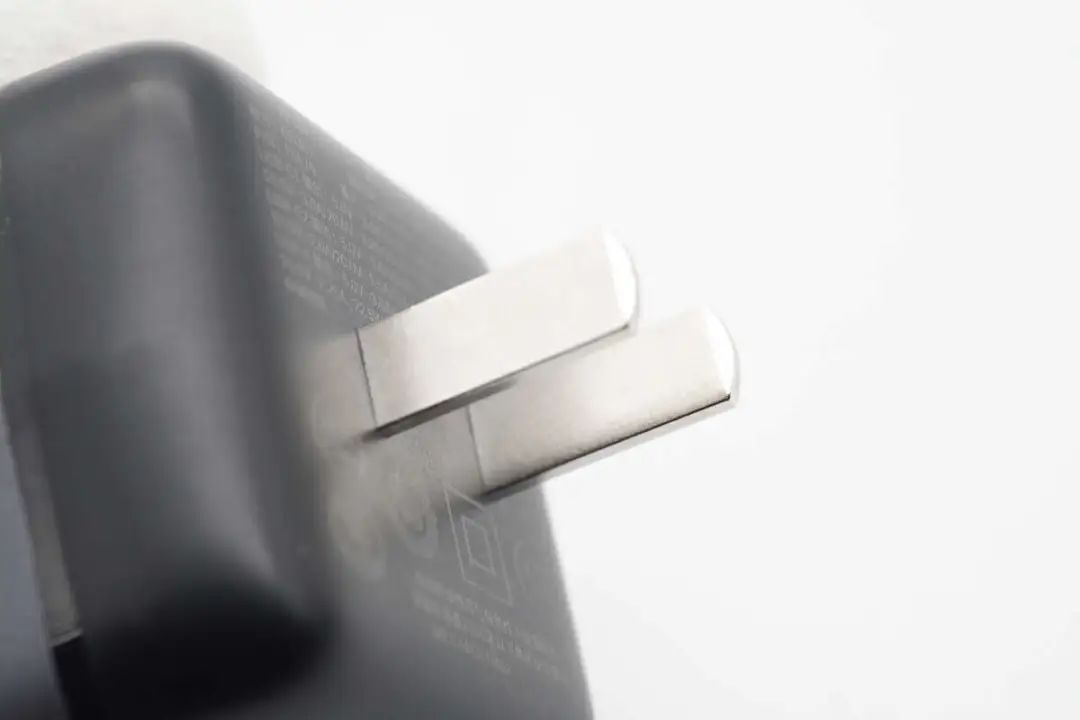

充电器配备固定国标插脚。

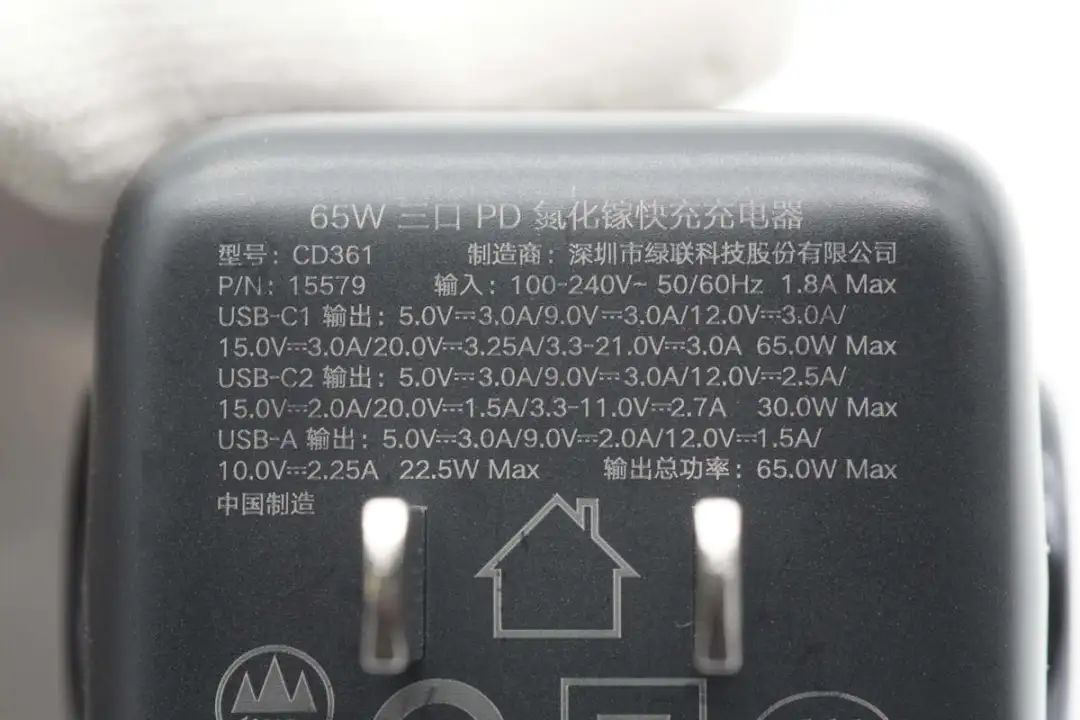

机身底部外壳印有产品参数信息。
充电器参数特写
型号：CD361
输入：100-240V~50/60Hz 1.8A Max
USB-C1输出：5.0V3.0A、9.0V3.0A、12.0V3.0A、15.0V3.0A、20.0V3.25A、3.3-21.0V3.0A65.0WMax
USB-C2输出：5.0V3.0A、9.0V3.0A、12.0V2.5A、15.0V2.0A、20.0V1.5A、3.3-11.0V2.7A30.0WMax
USB-A输出：50V3.0A、9.0V2.0A、12.0V1.5A、10.0V2.25A22.5WMax
输出总功率：65.0WMax
制造商：深圳市绿联科技股份有限公司。
产品通过了CCC认证。

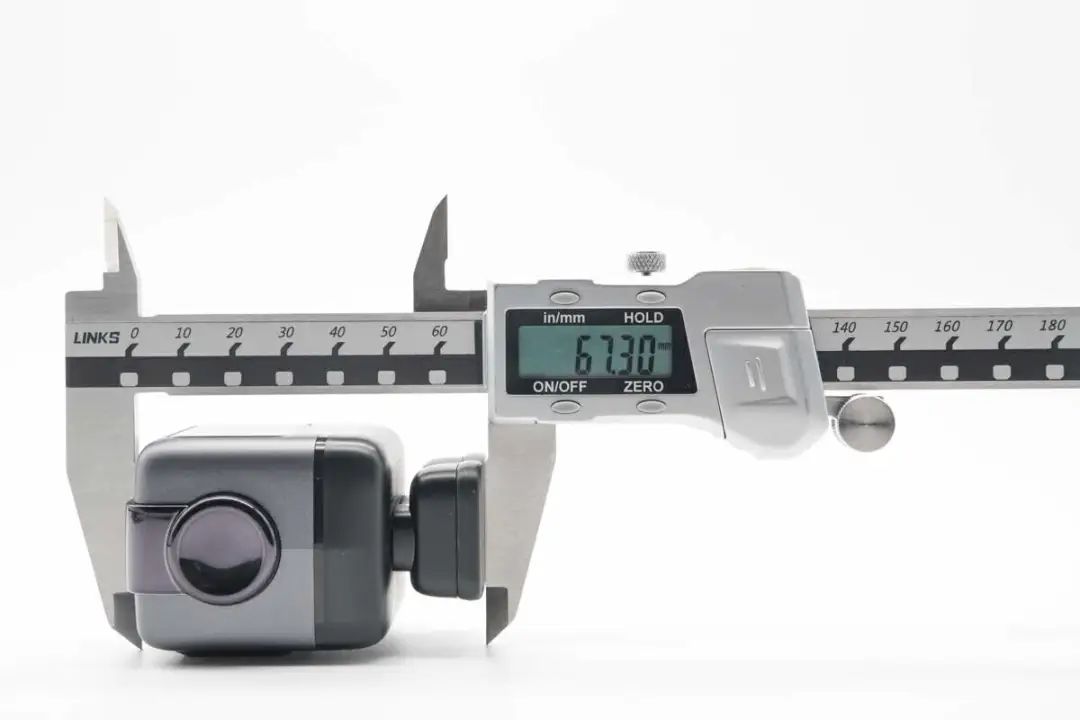

实测绿联Q湃机器人 65W 充电器整体高度约为67.3mm。

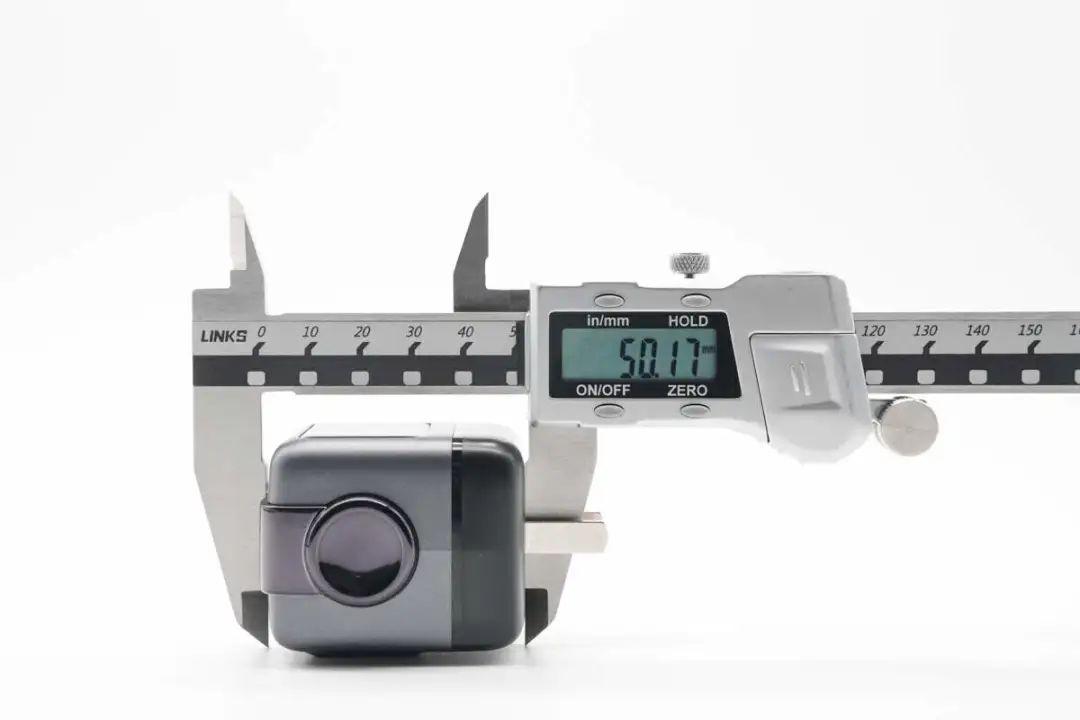

机身高度为50.17mm。

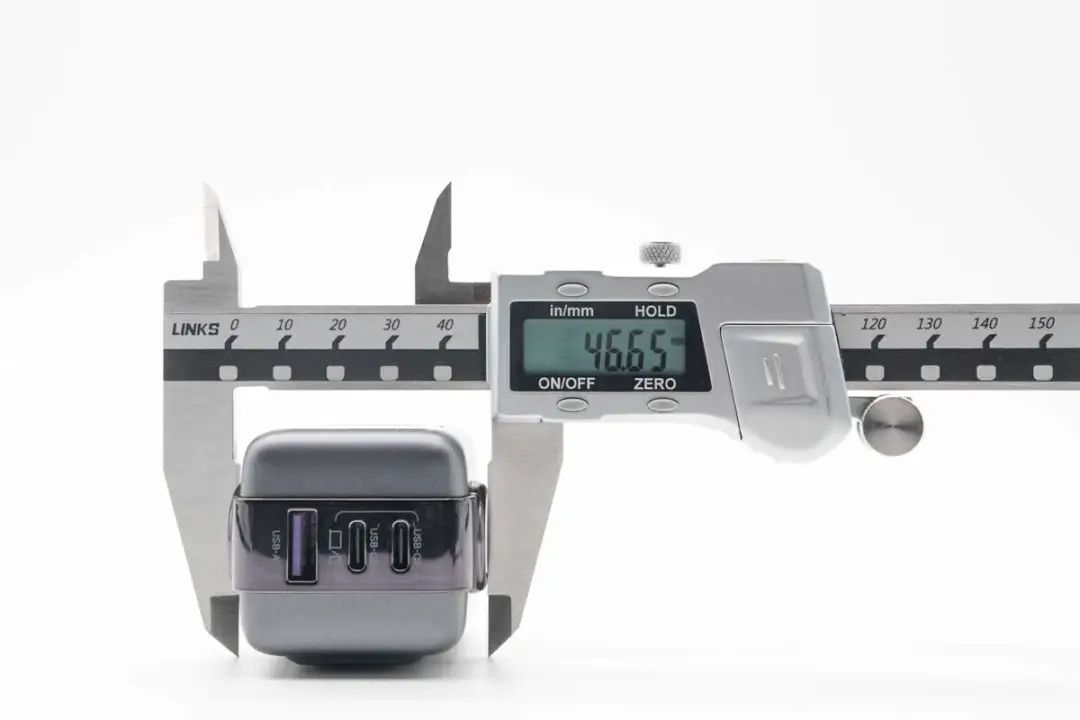

宽度为46.65mm。

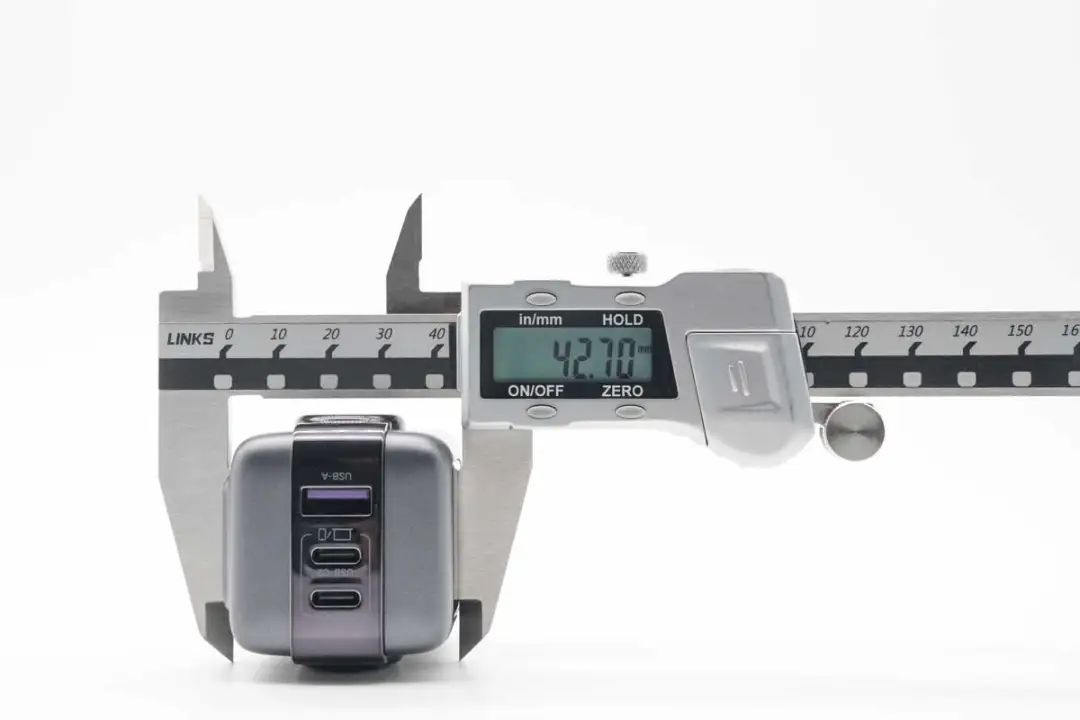

厚度为42.7mm。

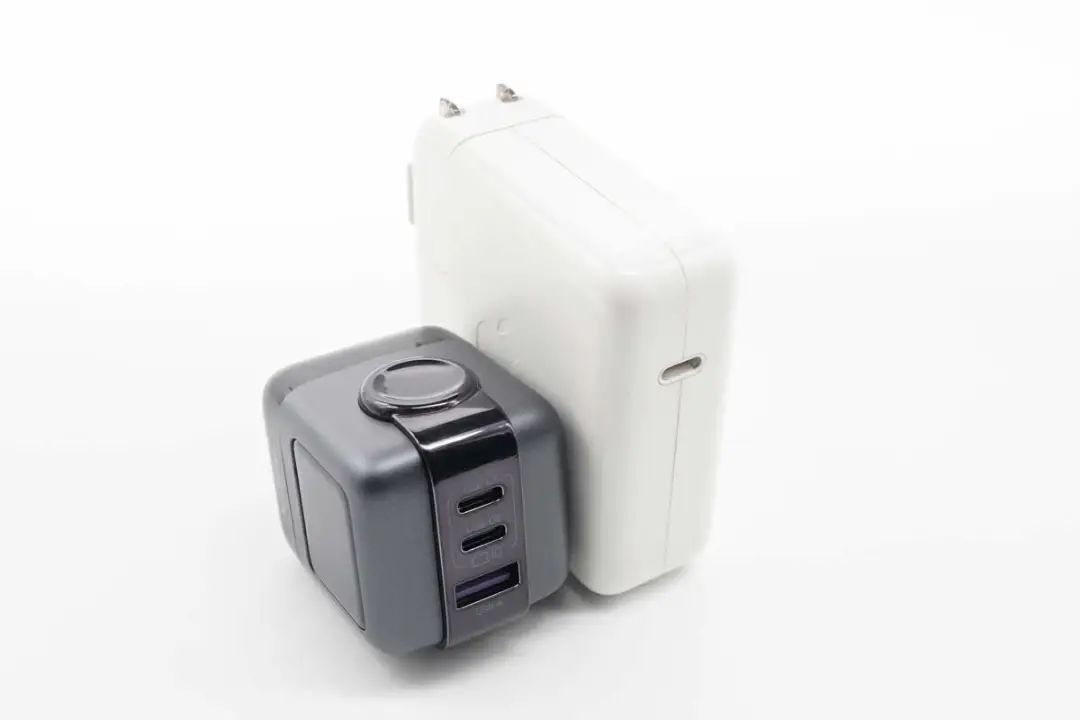

和苹果61W充电器对比，更显精致小巧。

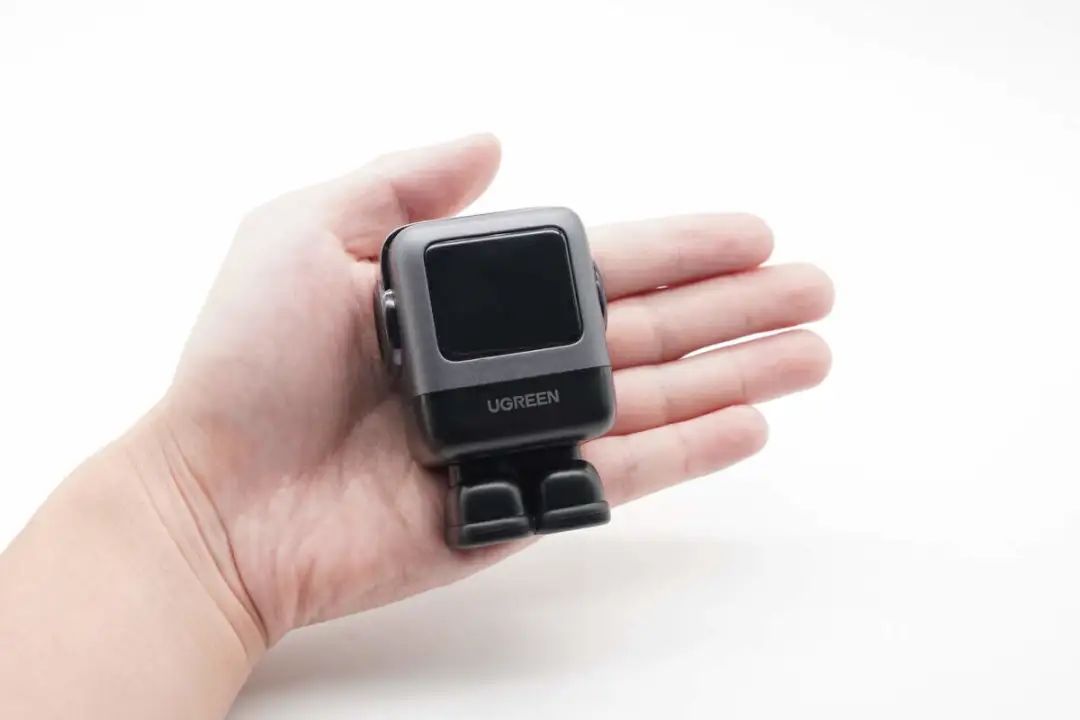

产品拿在手上的大小直观感受。

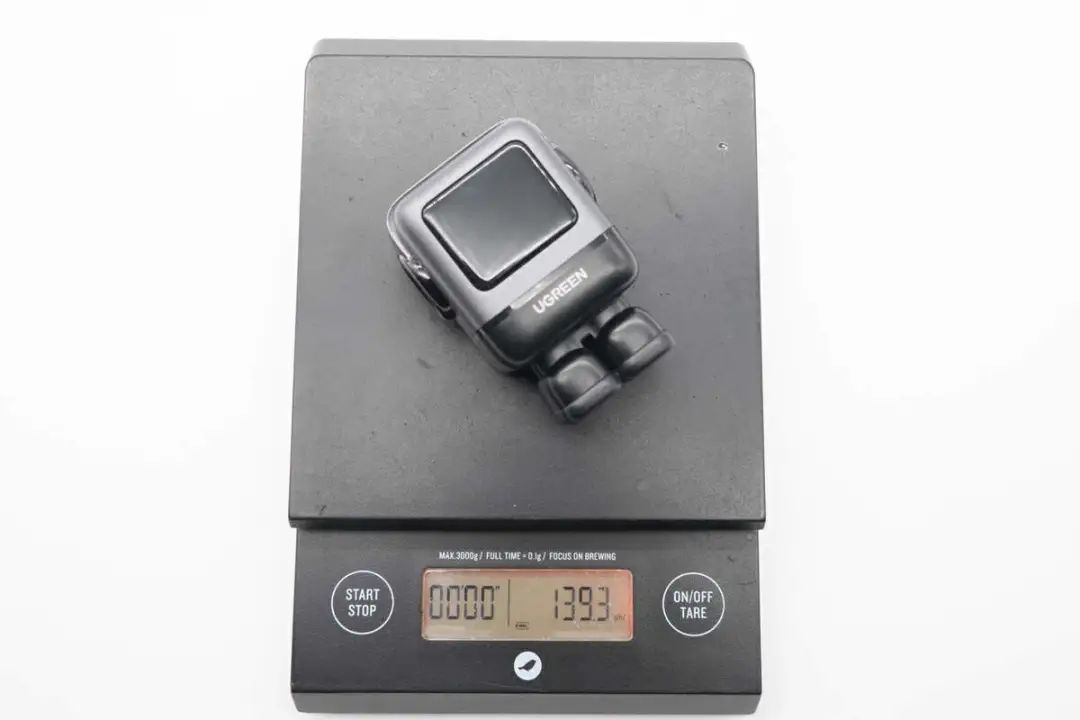

另外测得充电器带鞋套总重量约为139g。

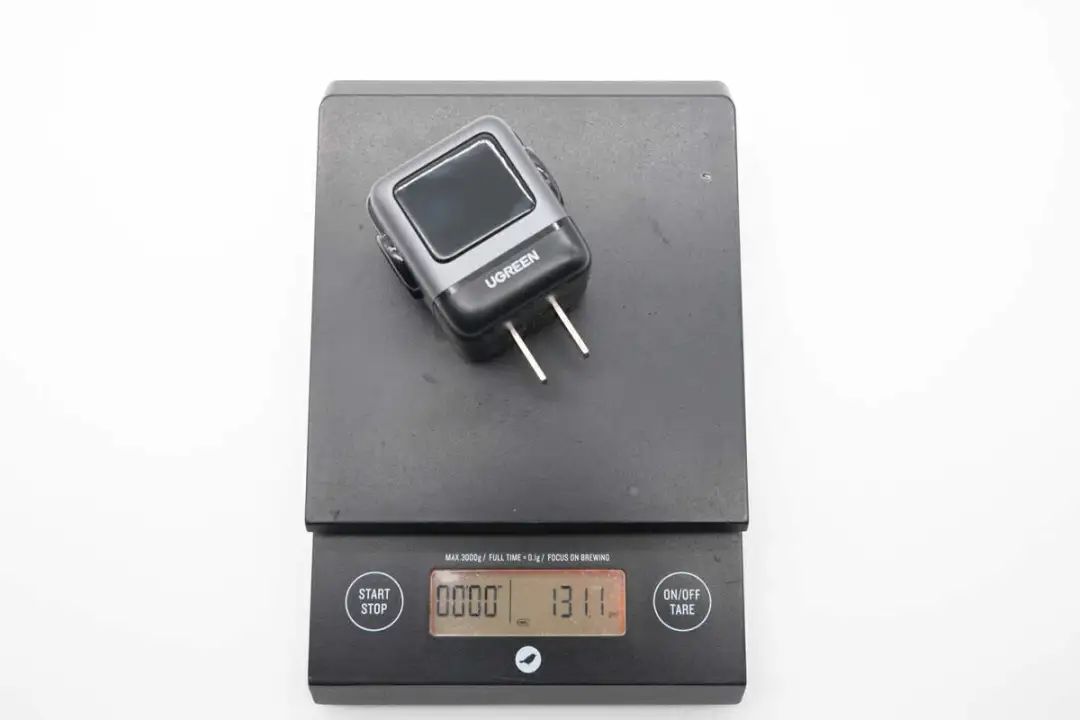

净重约为131g。

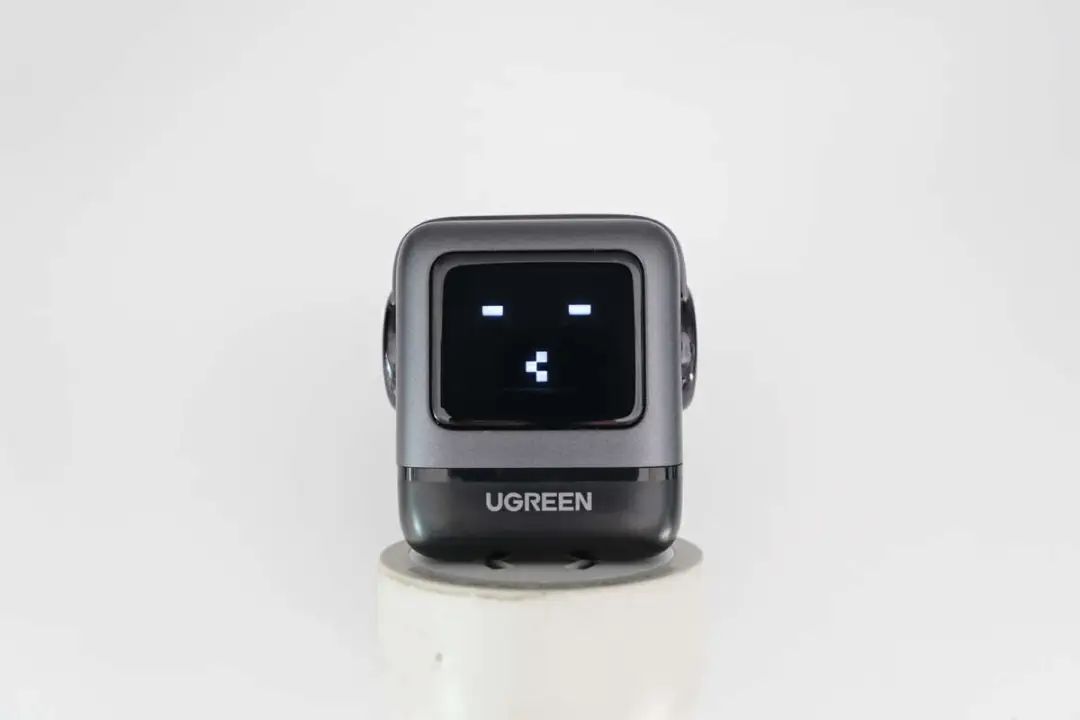

机身正面LED显示屏可根据自身所处状态显示不同的表情，如空载状态下，屏幕会显示类似吹口哨的“悠闲”表情。

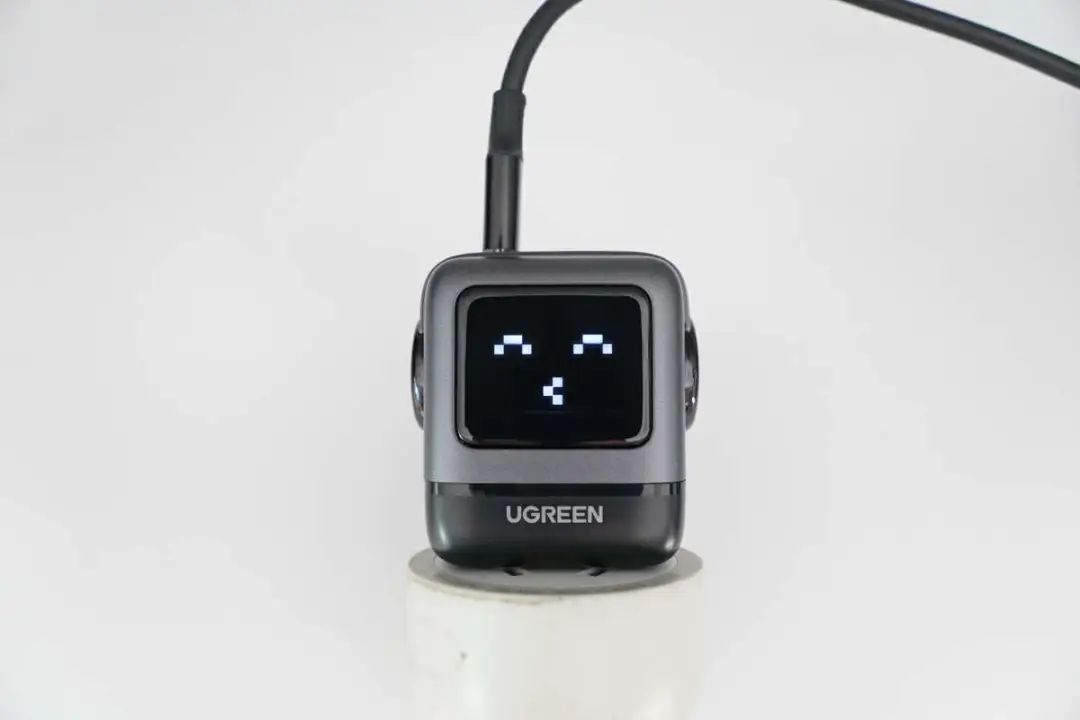

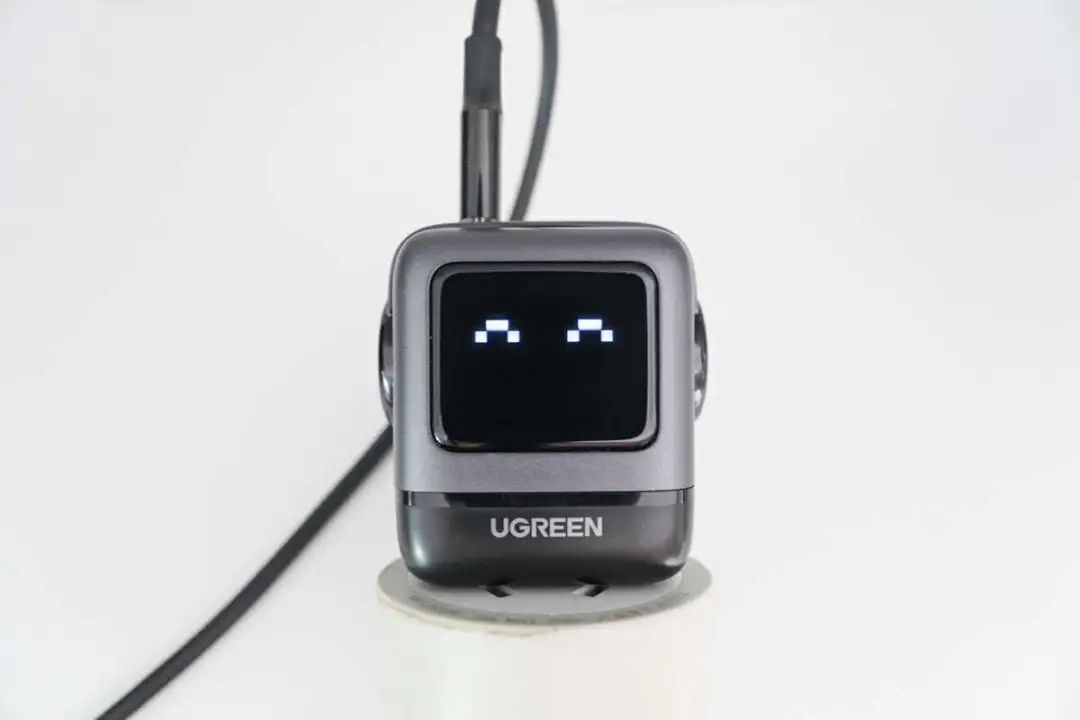

当给设备充电时，显示“开心脸”表情，表示正在充电中。
在设备充电完成（满电状态）时，LED 显示屏显示“满足脸”表情，表示已充满。

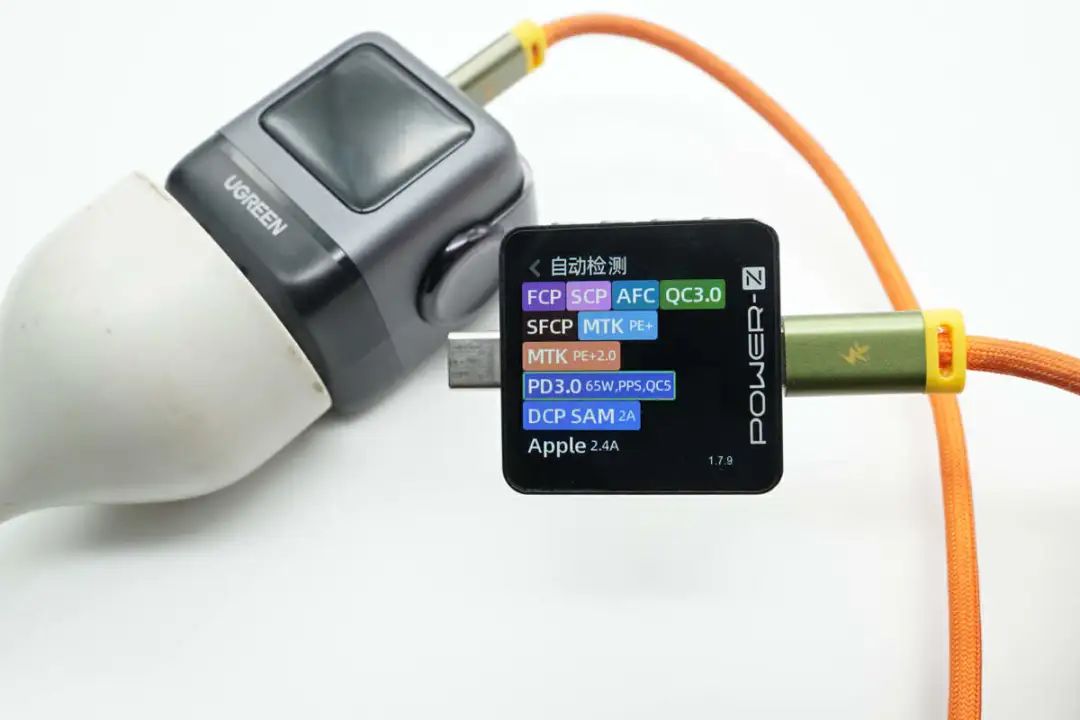

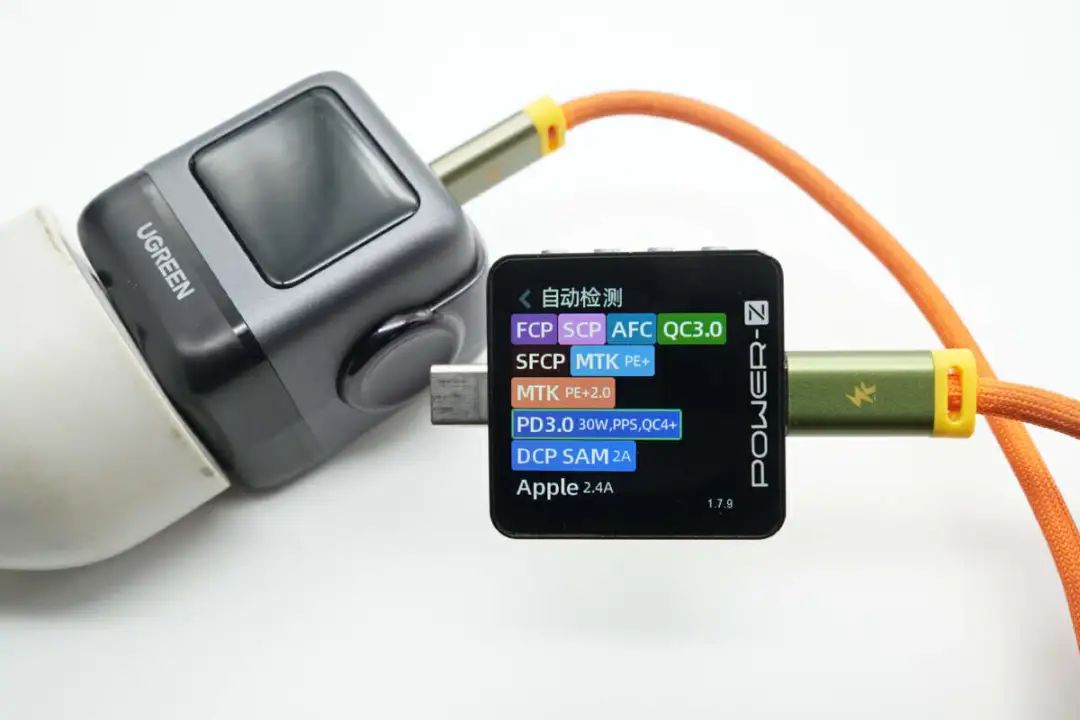

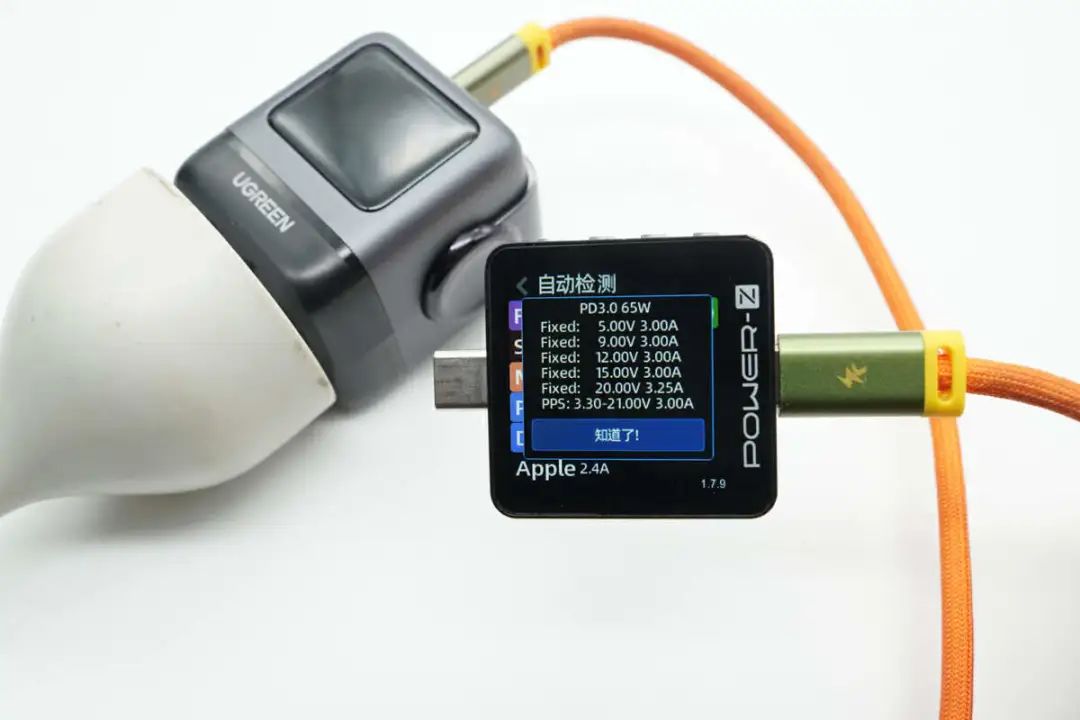

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/5、SFCP、PE2.0、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。
PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。
测得USB-C2口支持FCP、SCP、AFC、QC3.0/4+、SFCP、PE2.0、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

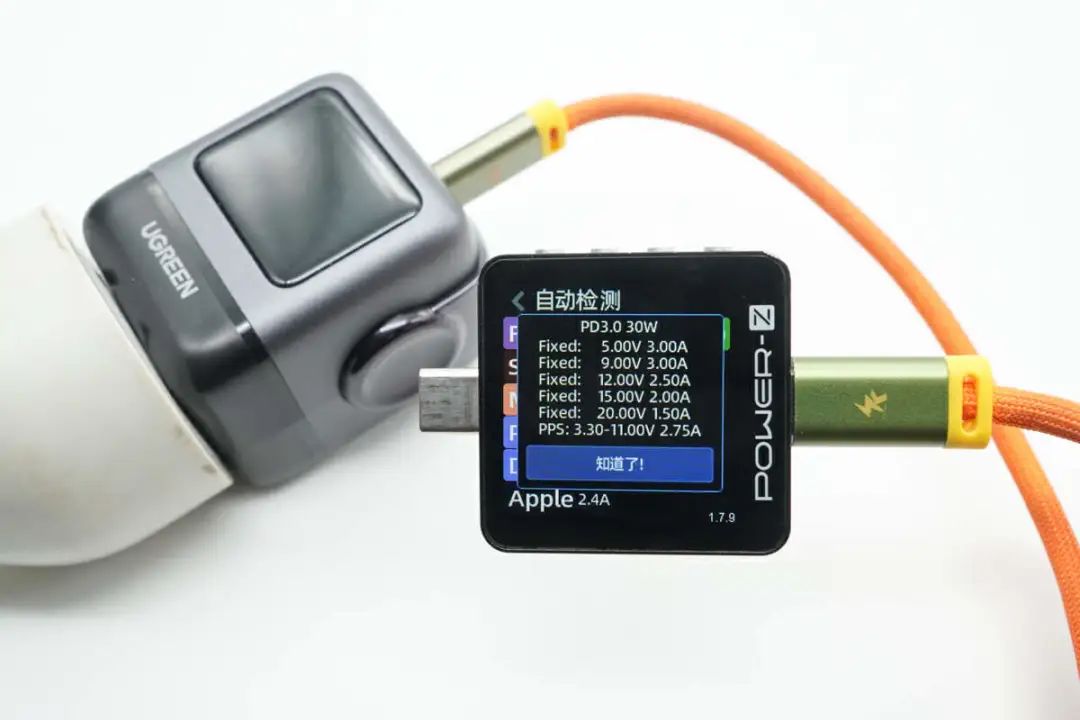

测得USB-C2口具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V2.75A一组PPS电压档位。

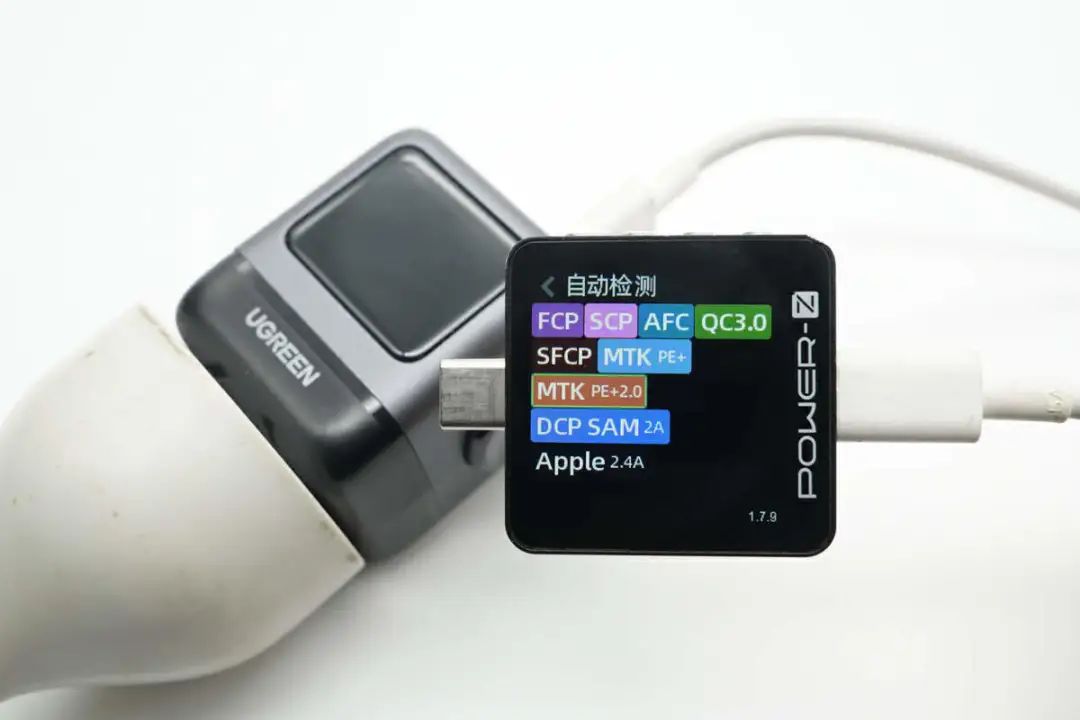

最后测得USB-A口支持FCP、SCP、AFC、QC3.0、SFCP、PE2.0、DCP、SAM 2A、Apple 2.4A充电协议。
绿联65W氮化镓充电器拆解
看完了绿联这款氮化镓充电器的开箱和测试，下面就进行拆解，一起看看内部的用料和设计。

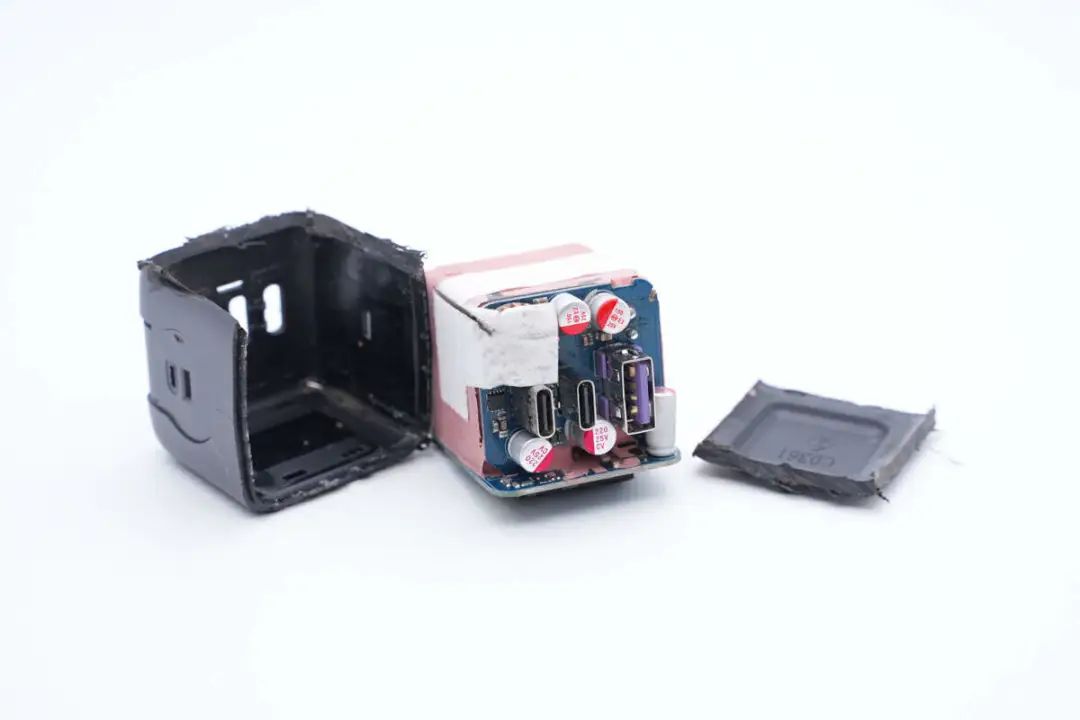

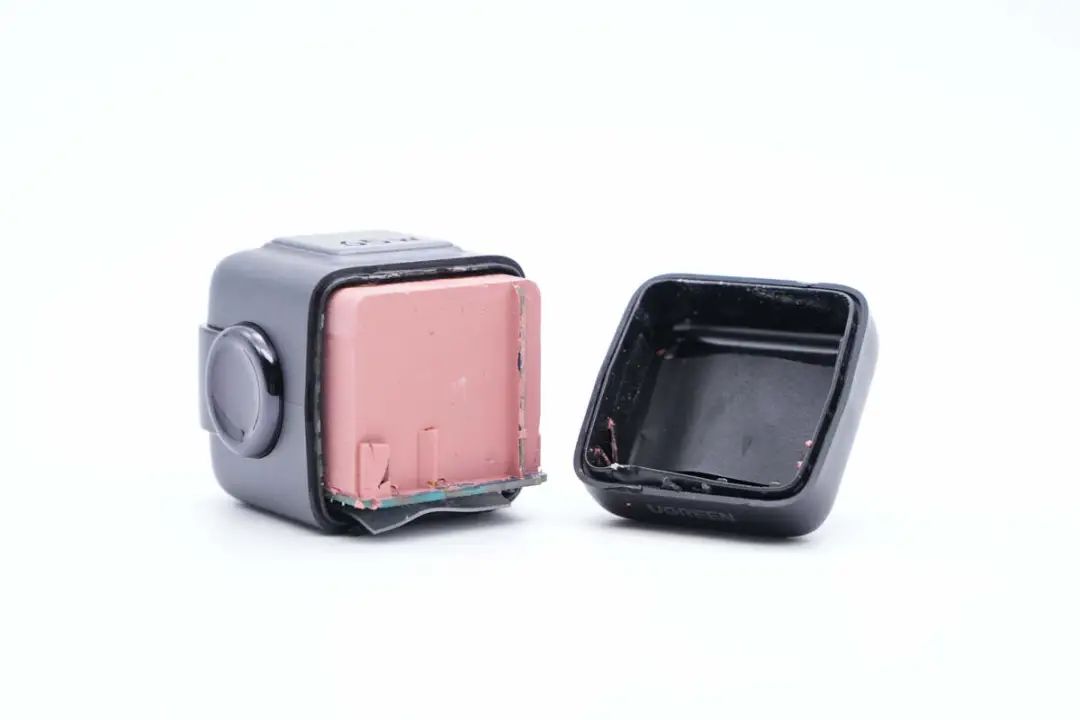

首先沿壳体接缝拆开充电器外壳，充电器PCBA模块采用粉色灌封胶填充，提升散热性能。

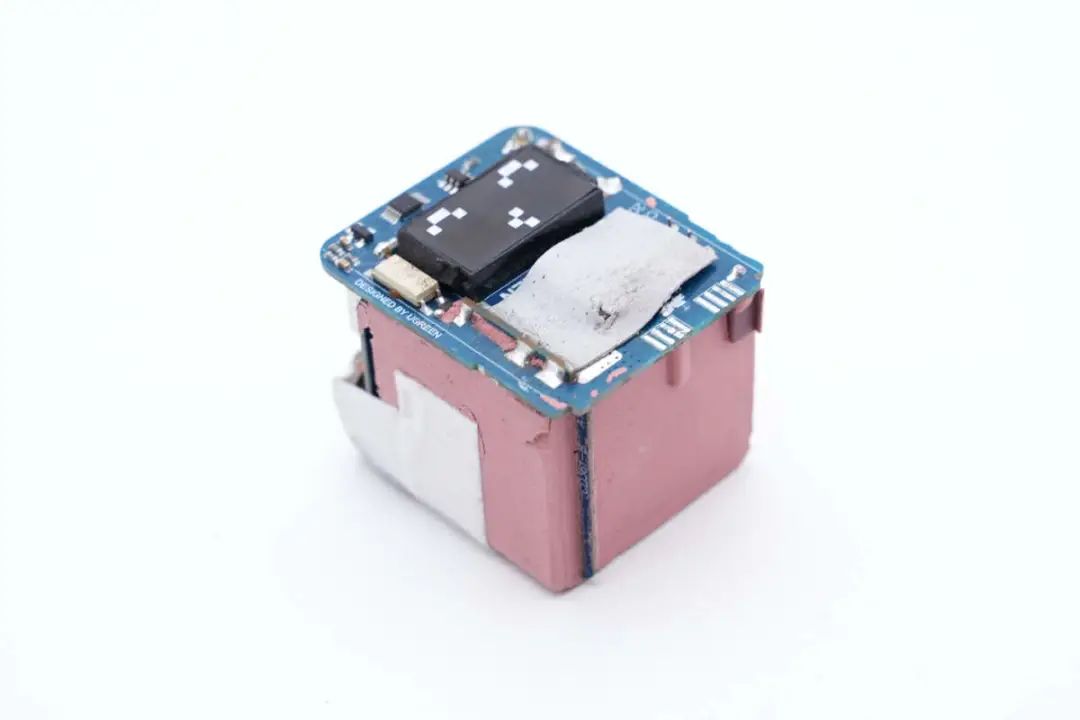

使用切割机切开外壳，取出内部PCBA模块。

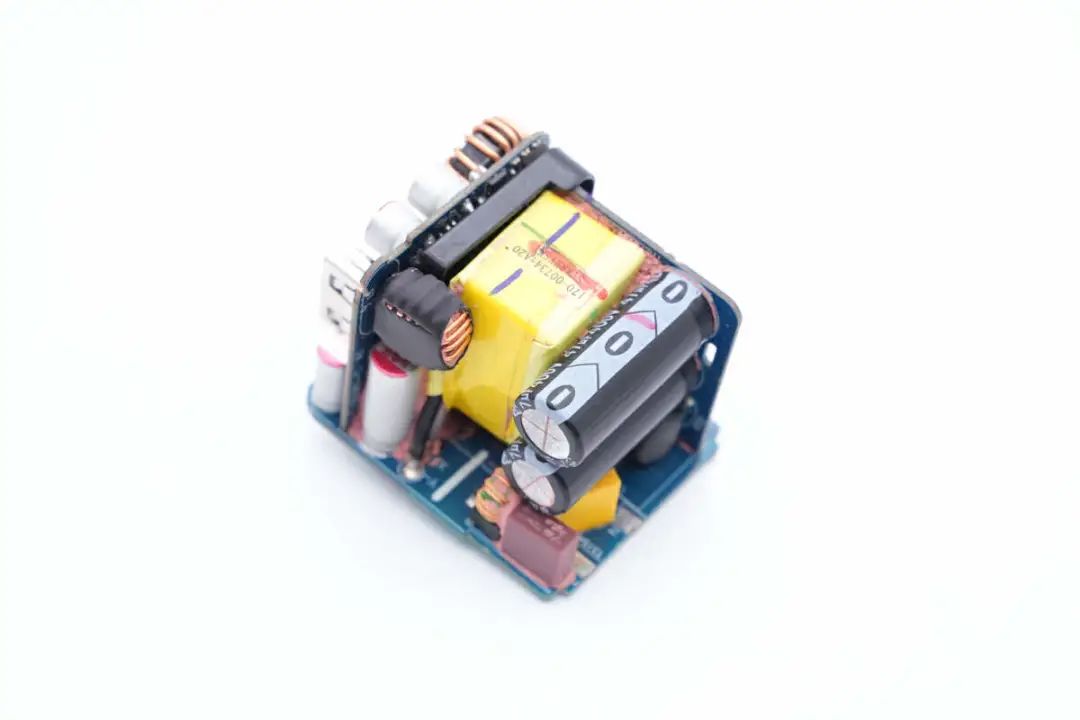

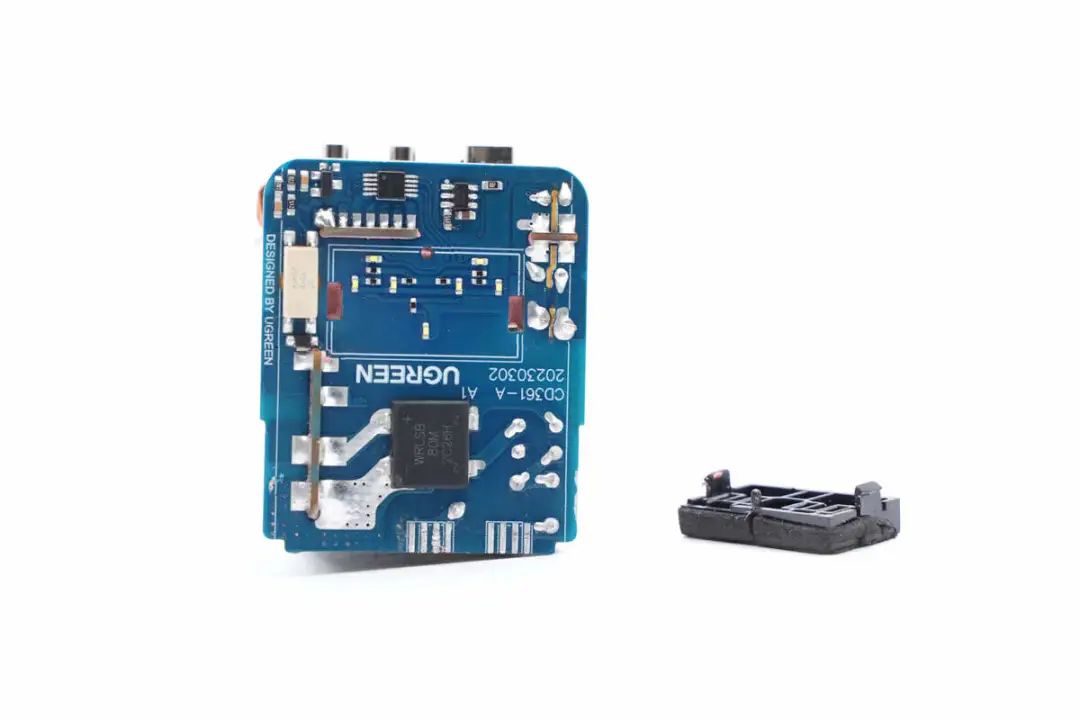

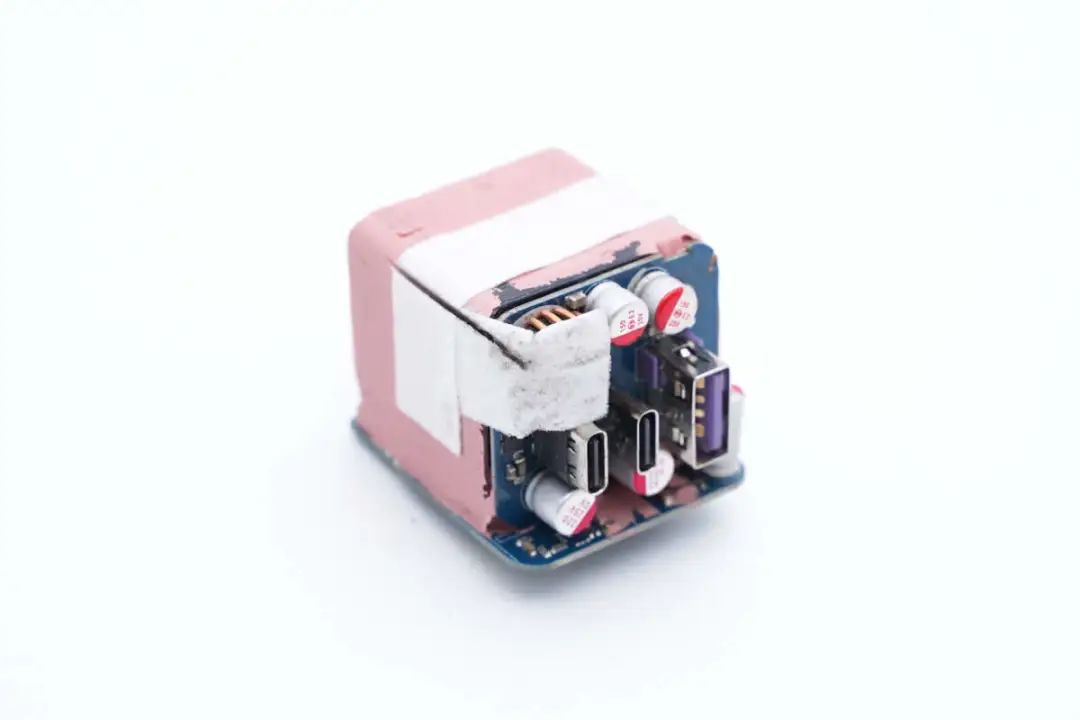

PCBA模块采用多块小板焊接组成。
对应指示灯的位置粘贴黑色塑料盖板，下方元件粘贴导热垫用于散热。

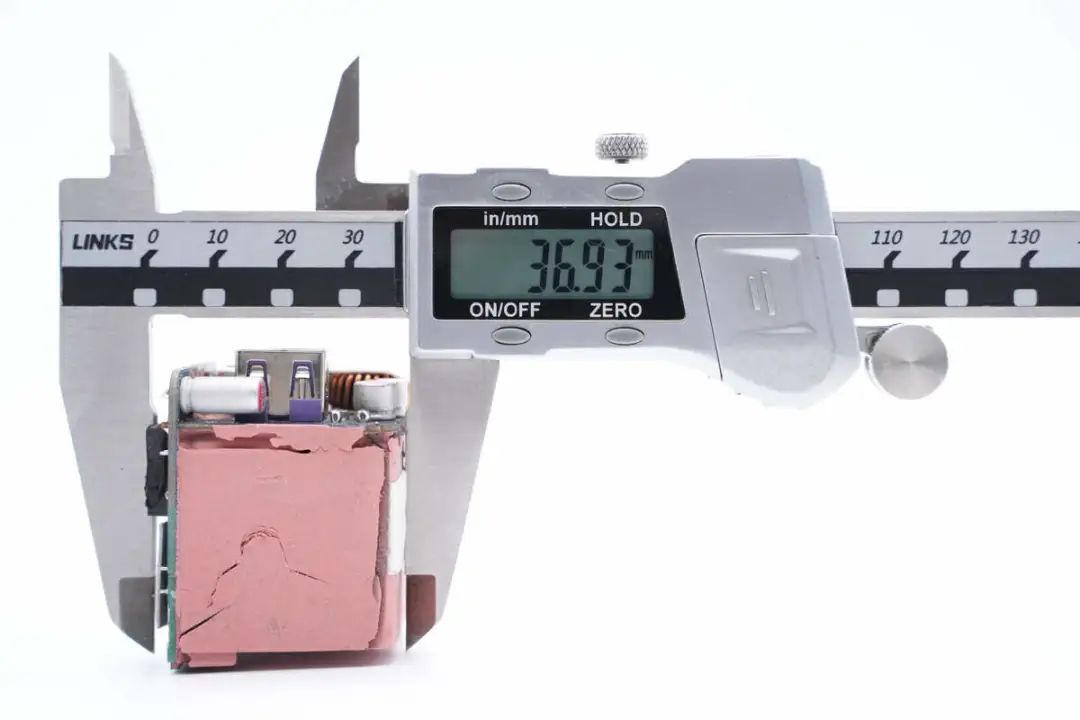

使用游标卡尺测得PCBA模块高度约为36.9mm。

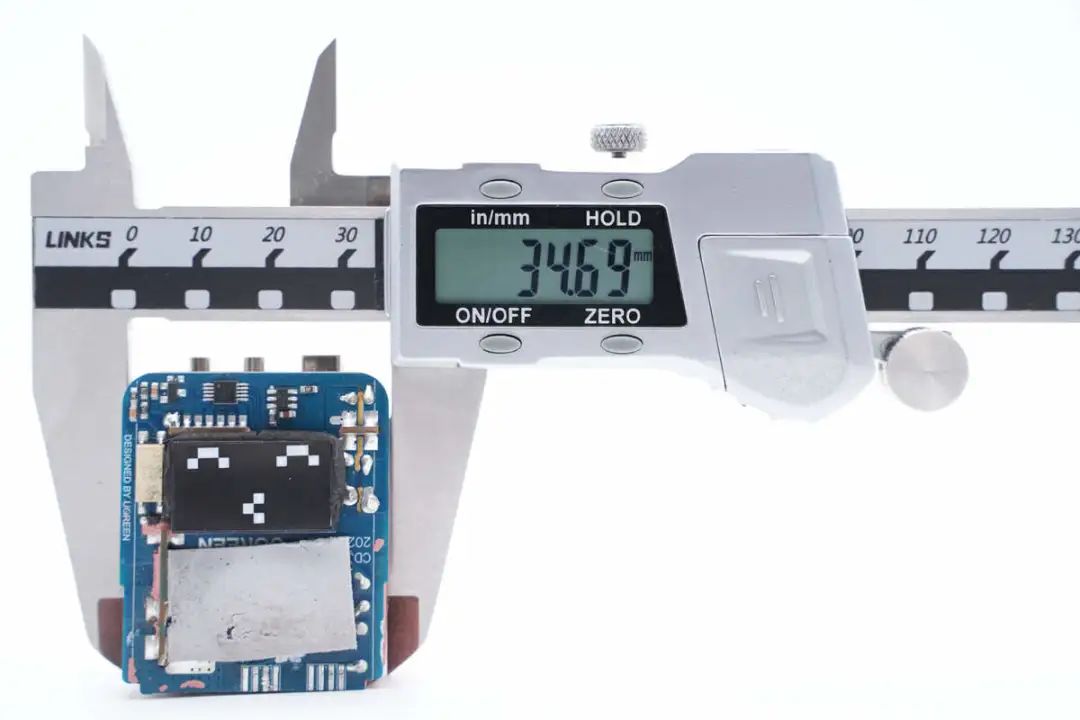

PCBA模块宽度约为34.69mm。

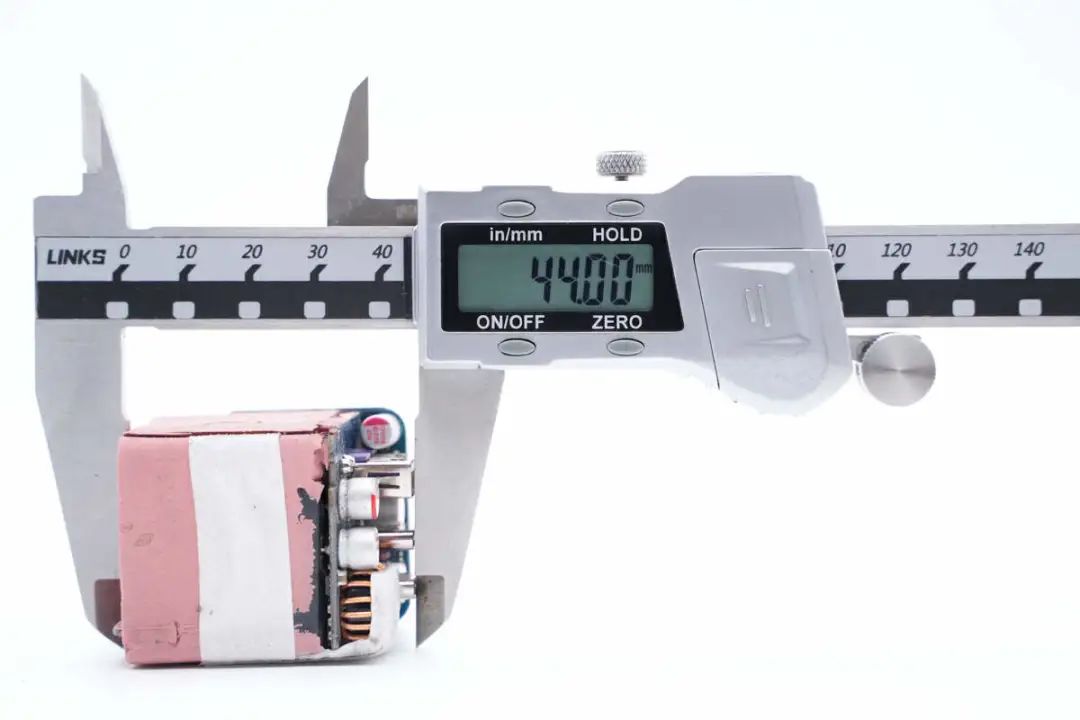

PCBA模块长度约为44mm。

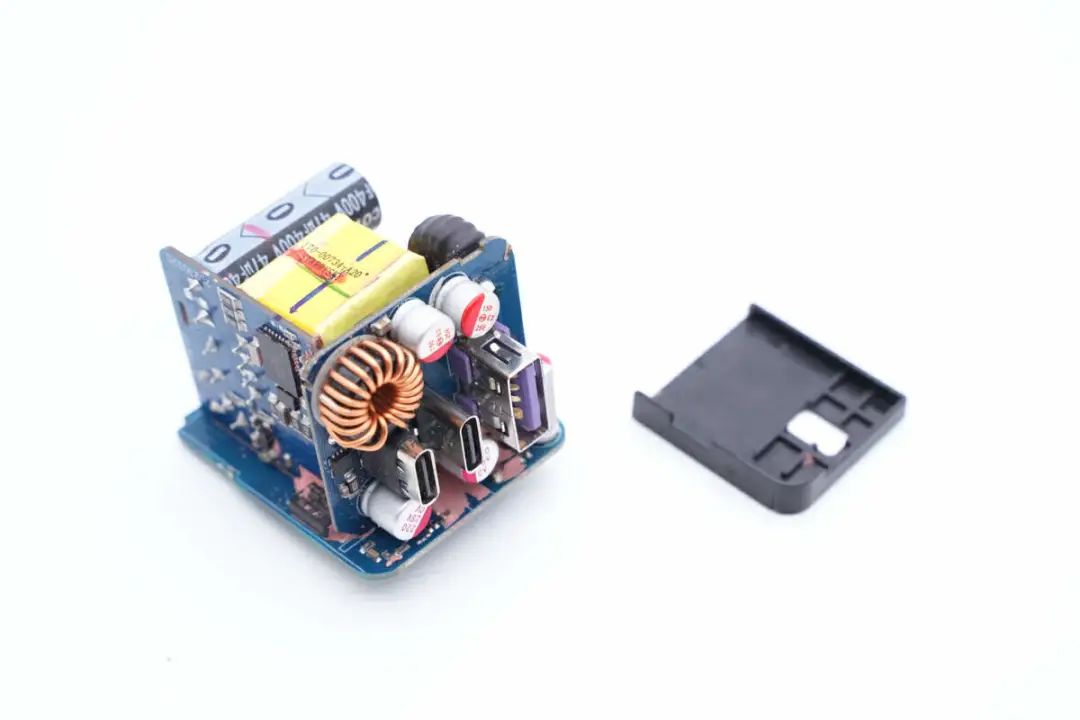

PCBA模块之间采用塑料罩隔离绝缘。
塑料罩用于变压器与输出小板绝缘。

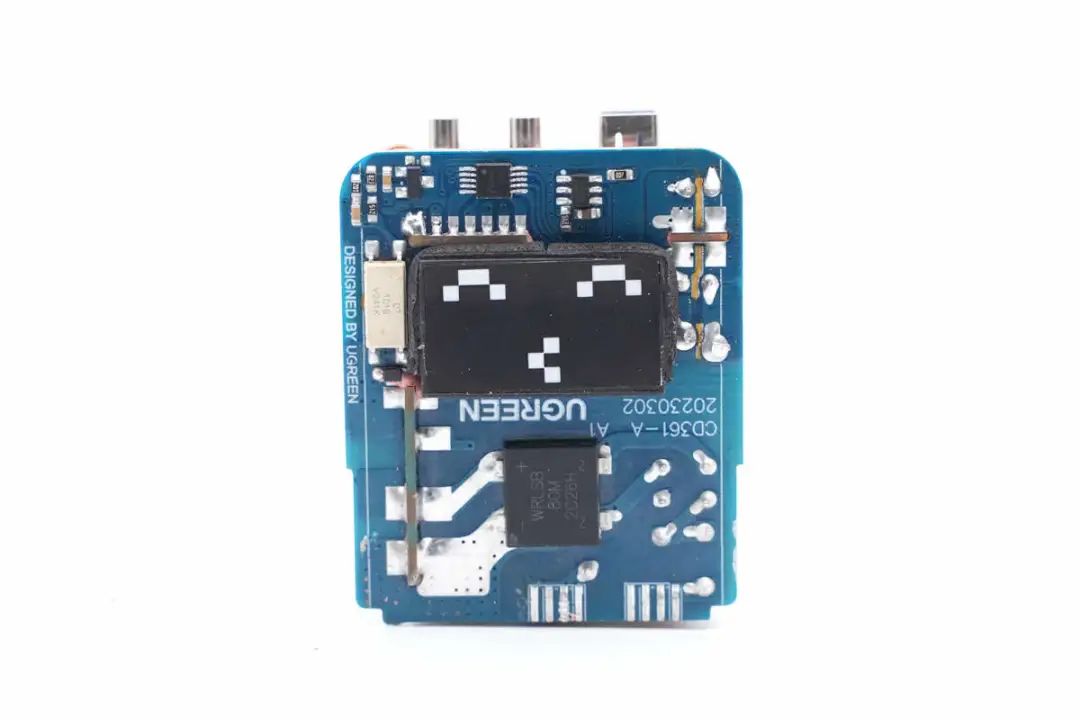

在黑色塑料罩下面是LED指示灯。
黑色塑料罩用于遮光，形成灯光效果。
7颗LED指示灯用于指示输出状态。

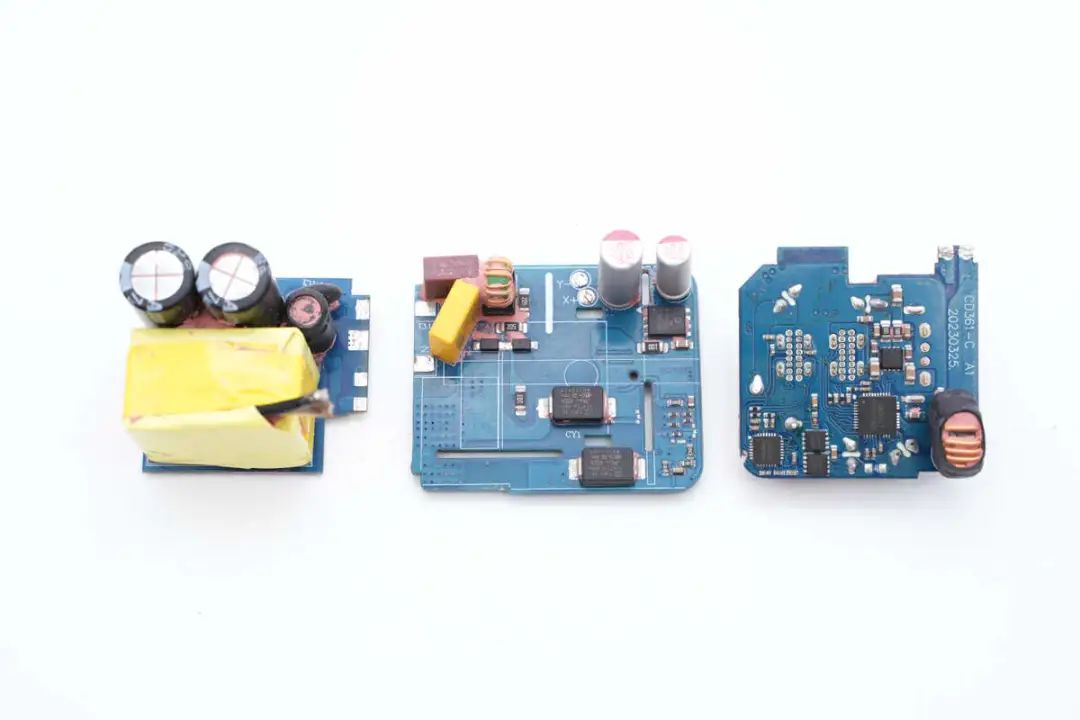

焊接拆分开三块PCBA模块，左侧为开关电源小板，中间为电源输入和同步整流小板，右侧为降压小板。
通过对PCBA模块的观察发现，绿联这款65W氮化镓充电器采用反激开关电源设计，搭配同步整流，固定电压输出。输出采用两路独立的同步降压电路，实现三口快充输出以及功率自动分配功能。下面我们就从输入端开始了解整个充电器的设计和用料。

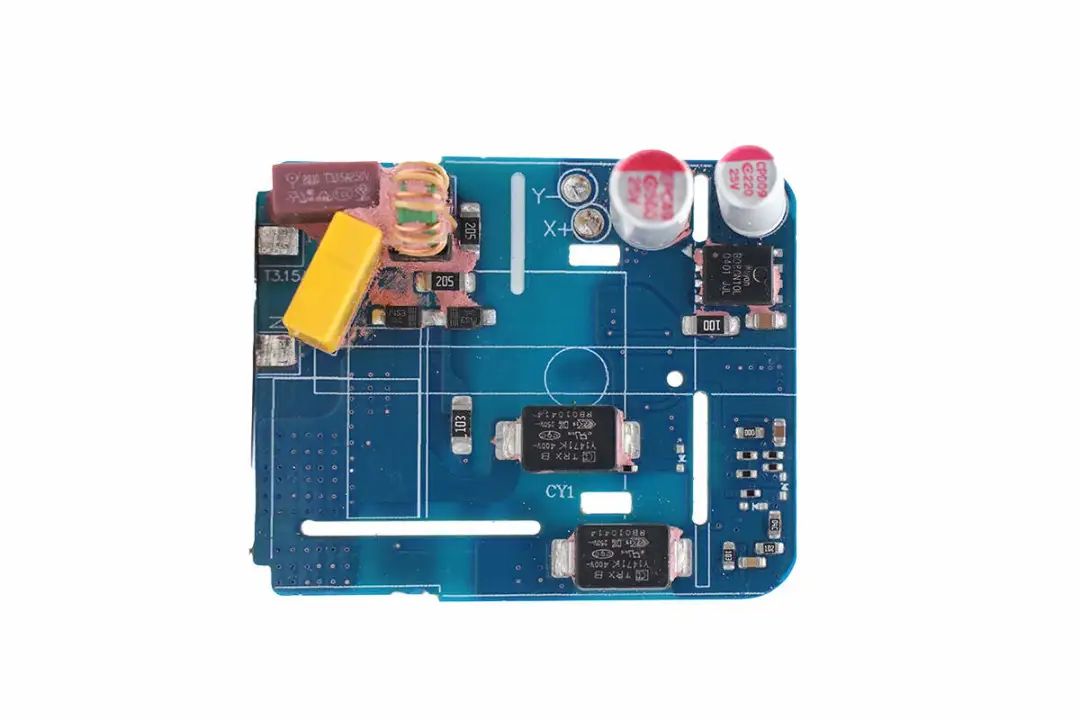

电源输入小板和同步整流小板特写，左侧为电源输入部分，右侧为同步整流和输出滤波电容，下方是两颗贴片Y电容。

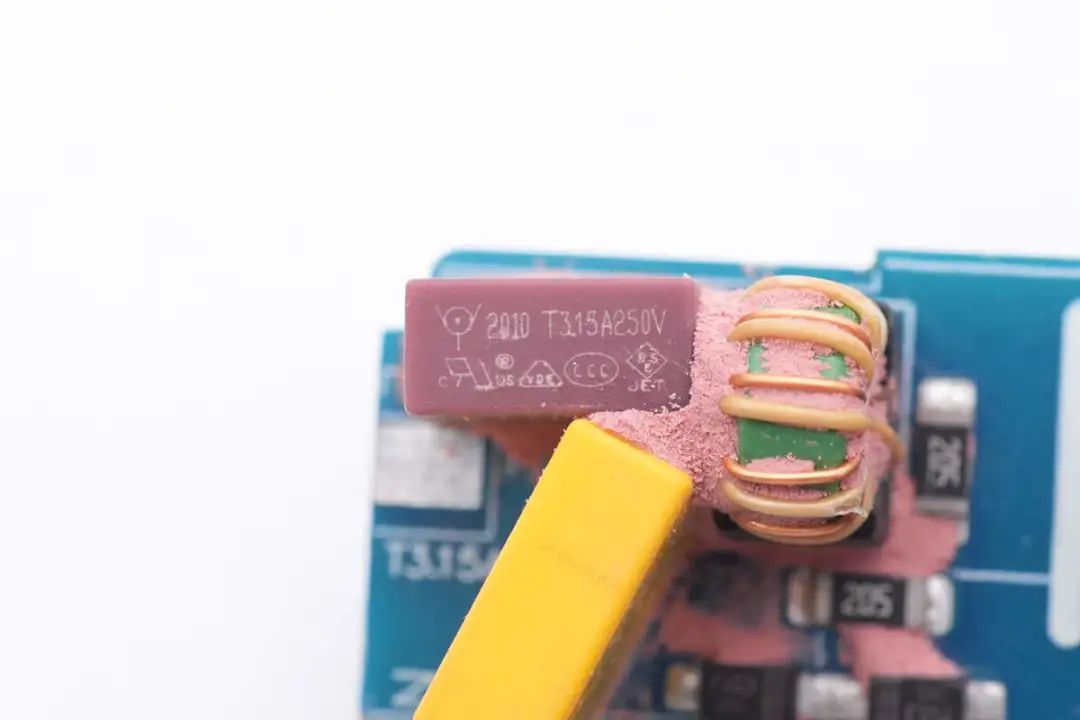

输入端保险丝来自华德电子，规格为3.15A 250V。

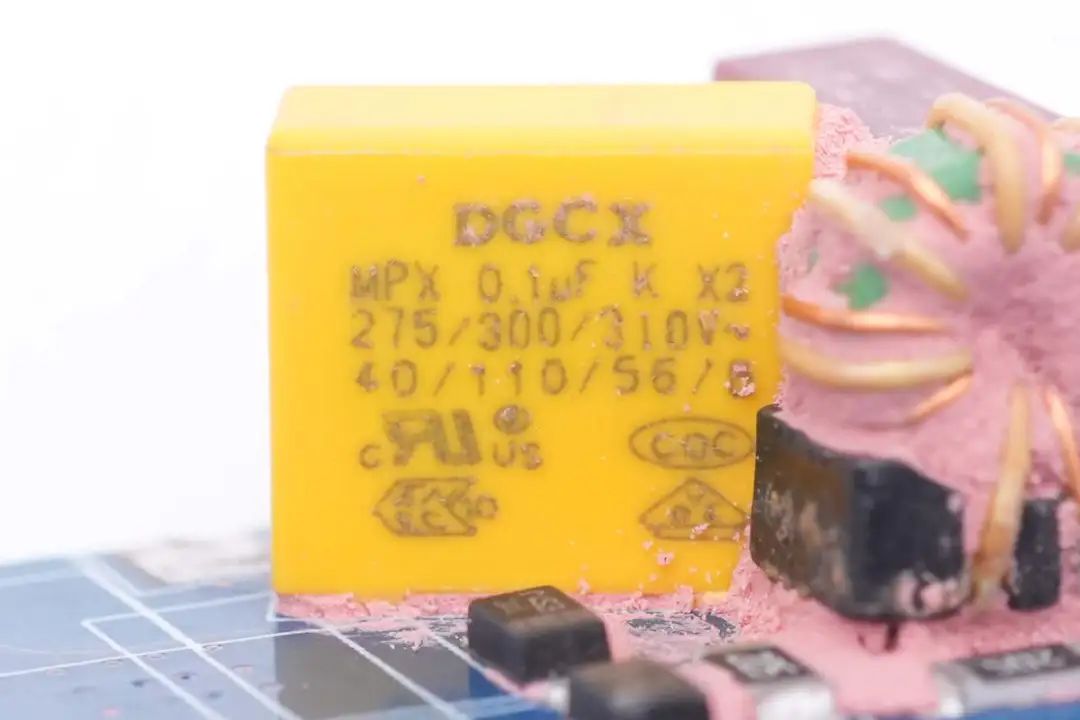

安规X2电容来自东莞成希，规格为0.1μF。

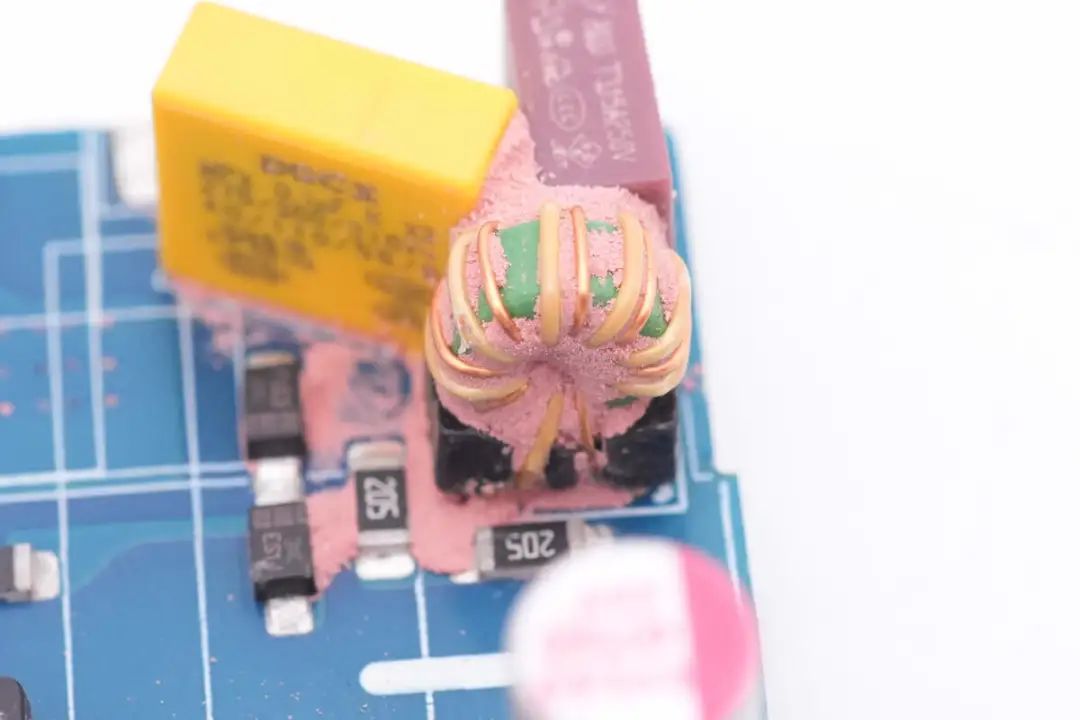

共模电感采用绝缘线和漆包线绕制，顶部焊接绝缘支架。

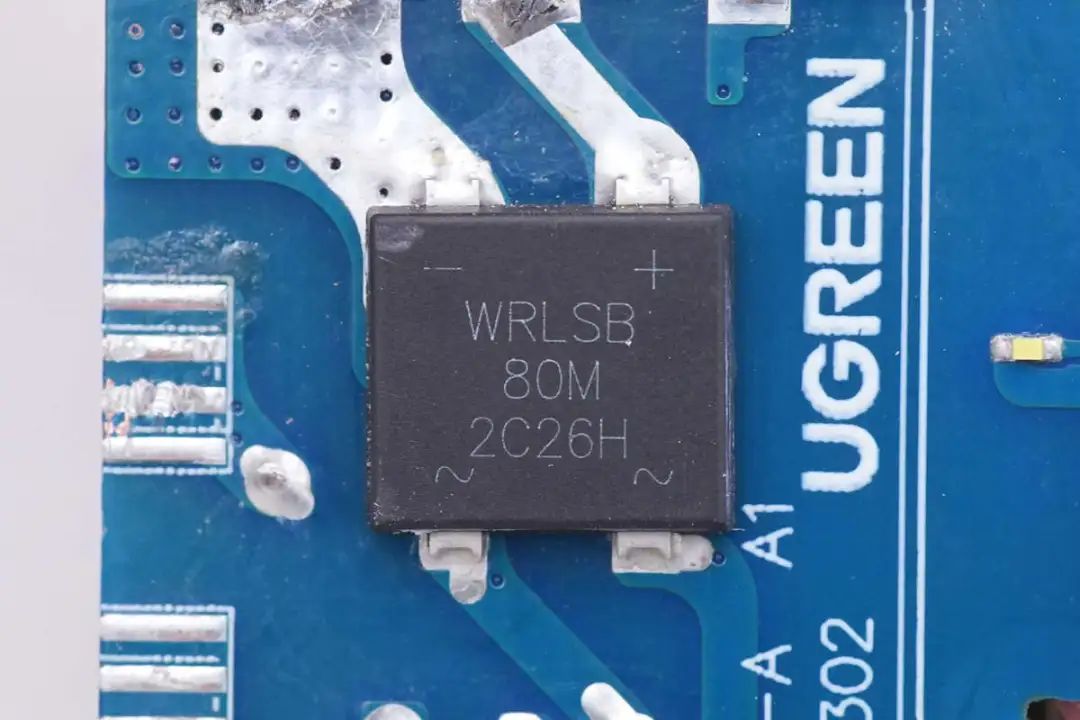

在导热垫下方是整流桥，来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

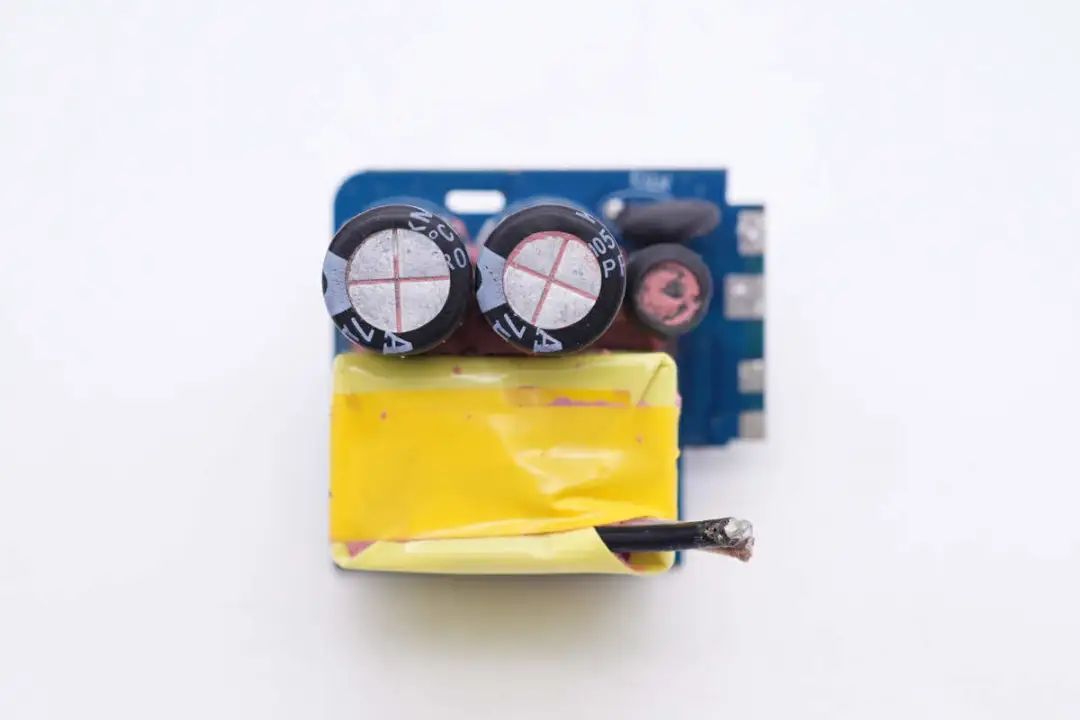

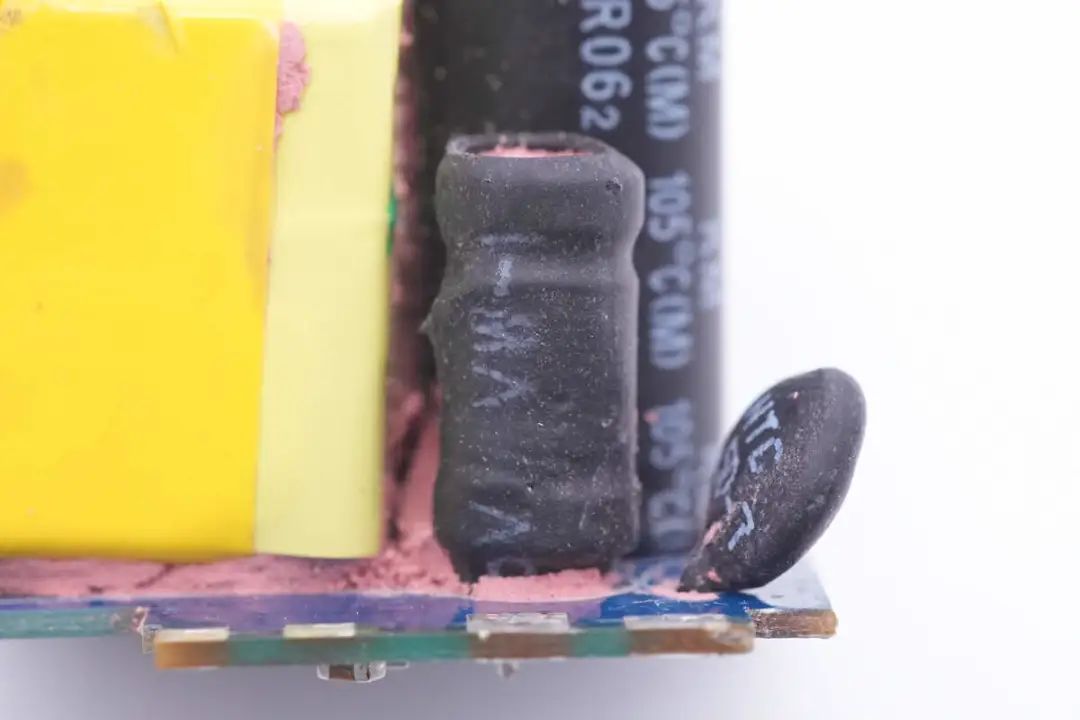

侧面小板焊接NTC浪涌抑制电阻，差模电感和两颗高压滤波电容。

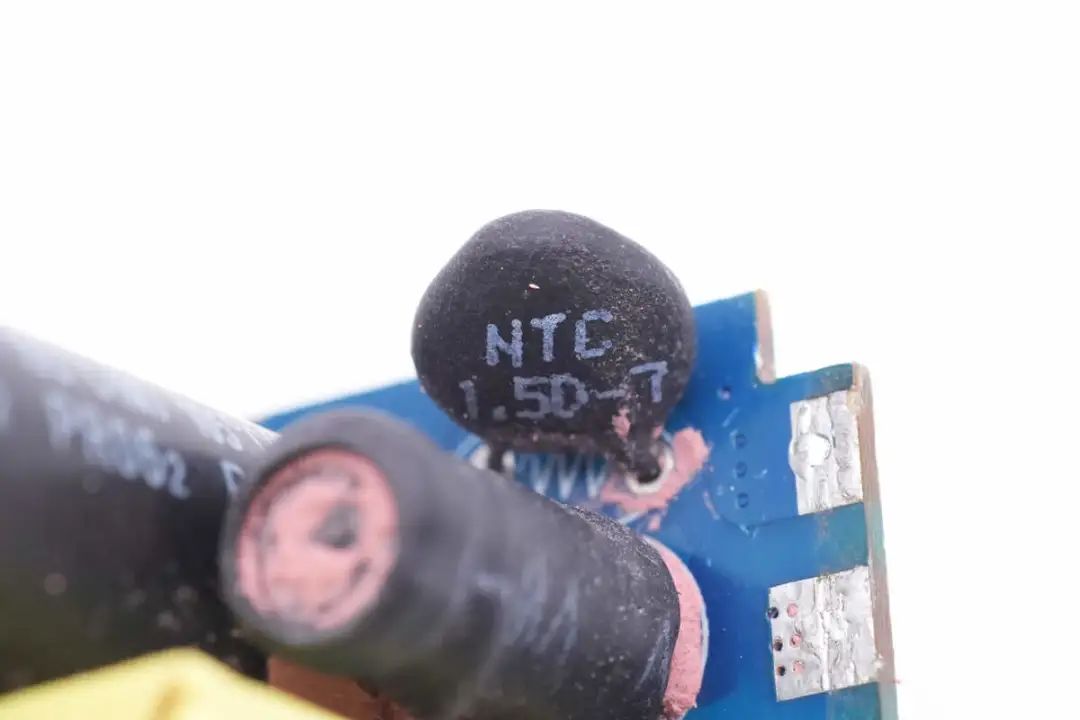

NTC浪涌抑制电阻丝印1.5D-7。
差模电感采用工字磁芯绕制，外套热缩管绝缘。

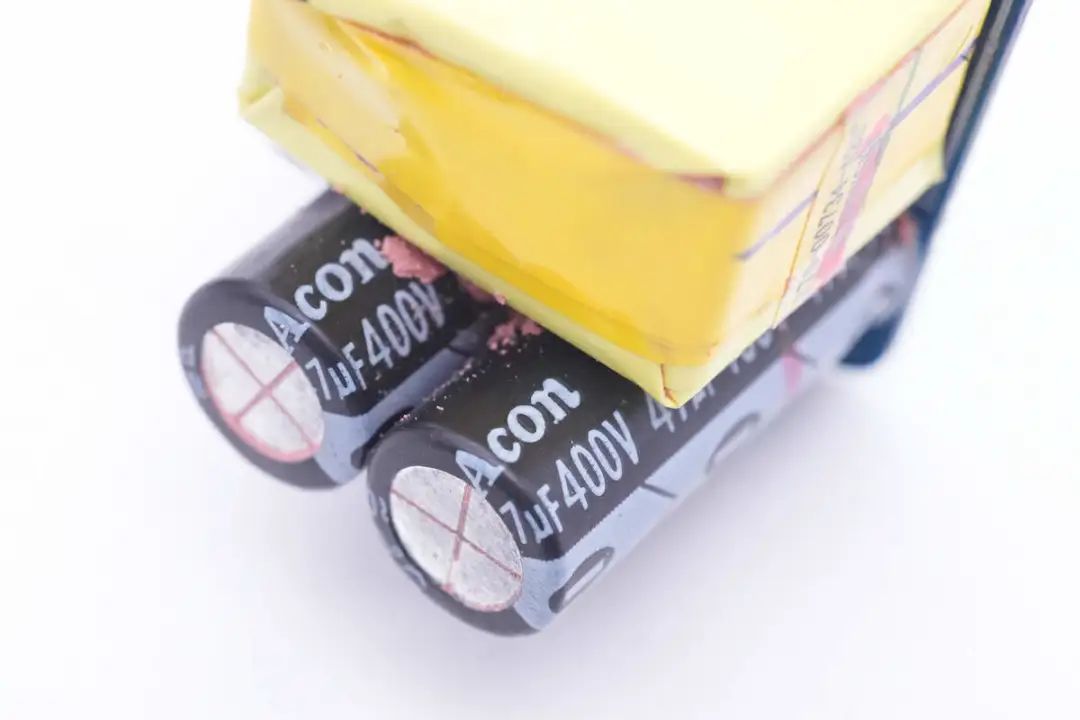

高压滤波电容来自Acon新中元，两颗规格均为47μF400V。

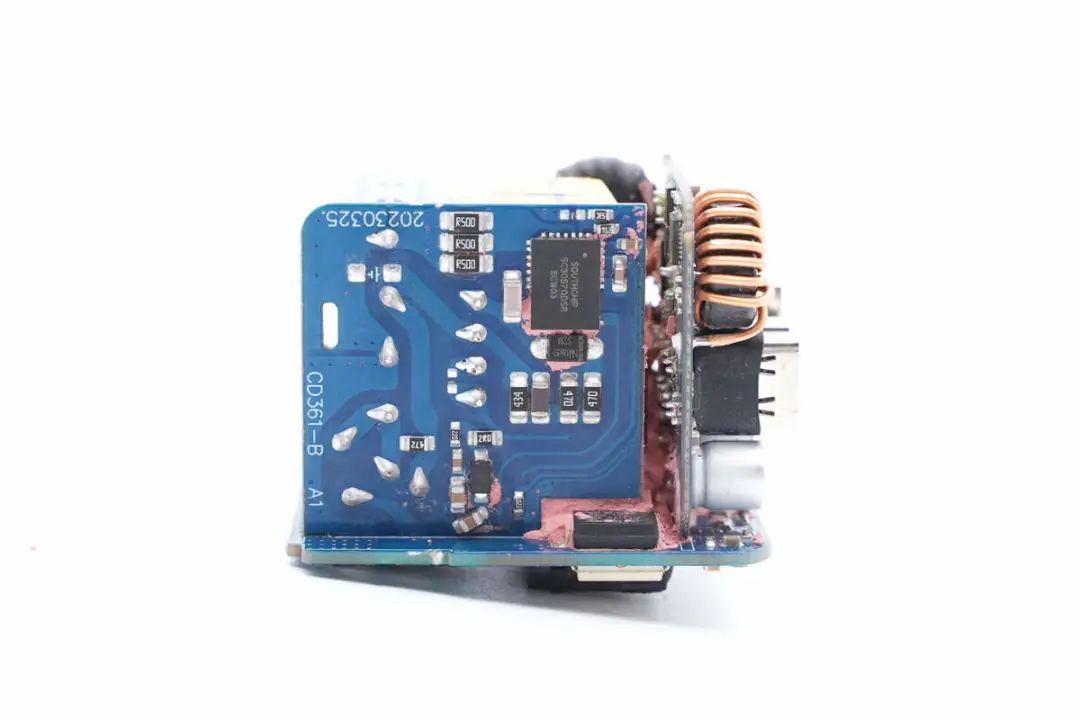

小板背面焊接一颗氮化镓合封芯片。

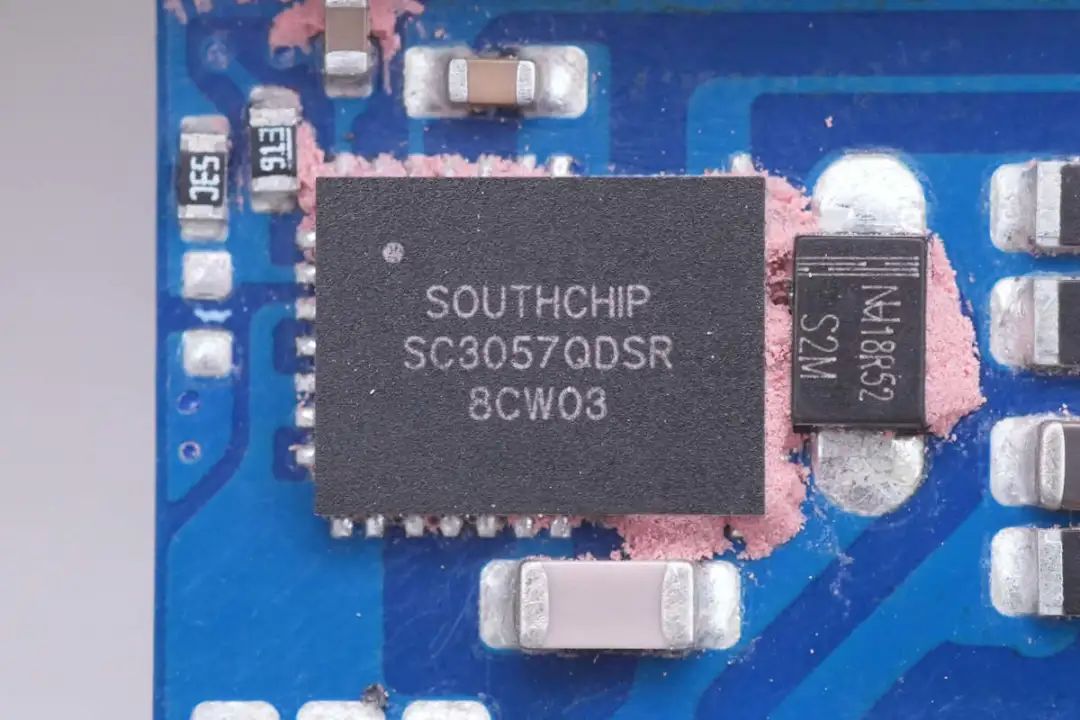

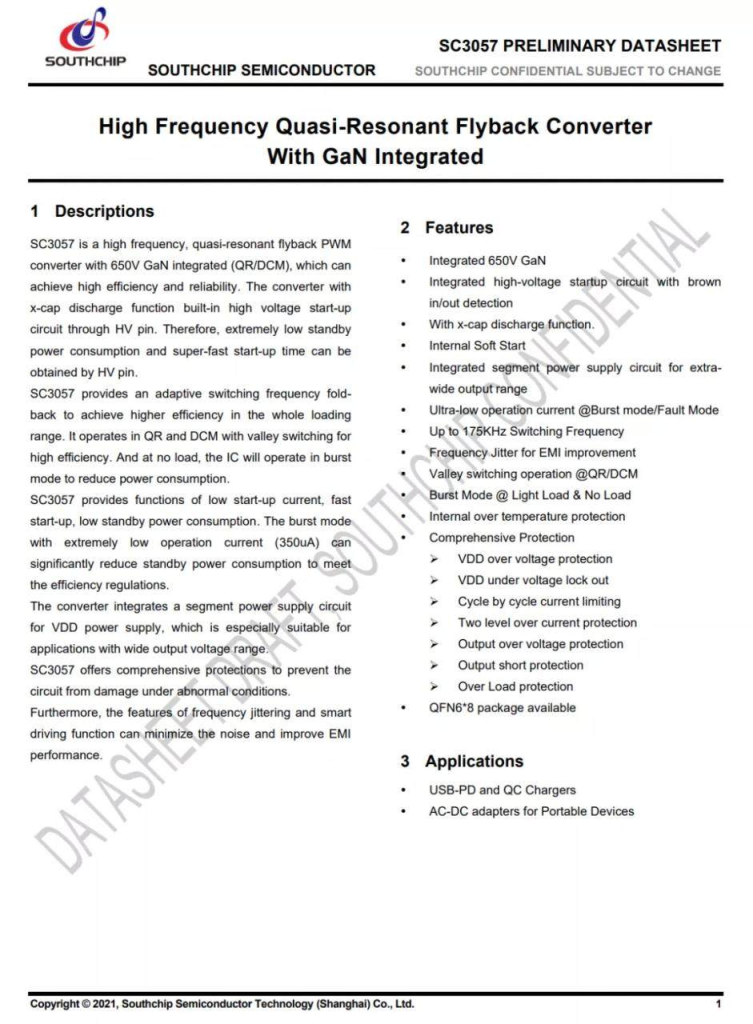

充电器初级主控芯片来自南芯科技，采用SC3057合封氮化镓芯片，这颗芯片将高性能多模式反激控制器、氮化镓驱动、氮化镓开关管、供电和保护等电路集成在一颗散热增强的QFN6*8封装内部。通过合封来简化外部元件数量，并消除传统驱动走线寄生参数对高频开关的影响。
南芯科技SC3057采用了功率走线和控制走线分开的设计，降低高频开关对控制回路的影响，并通过优化的焊盘设计，优化充电器走线设计与电气性能，简化设计开发。SC3057内置165mΩ氮化镓开关管，支持175KHz开关频率，并支持X电容放电。
充电头网通过拆解了解到，采用南芯科技SC3057的还有紫米67W 2C1A氮化镓充电器、倍思67W 1A1C氮化镓充电器、安克67W 2C2A氮化镓桌面插座、安克65W 2C1A全氮化镓快充插座、华科生65W 2C1A氮化镓充电器等产品。

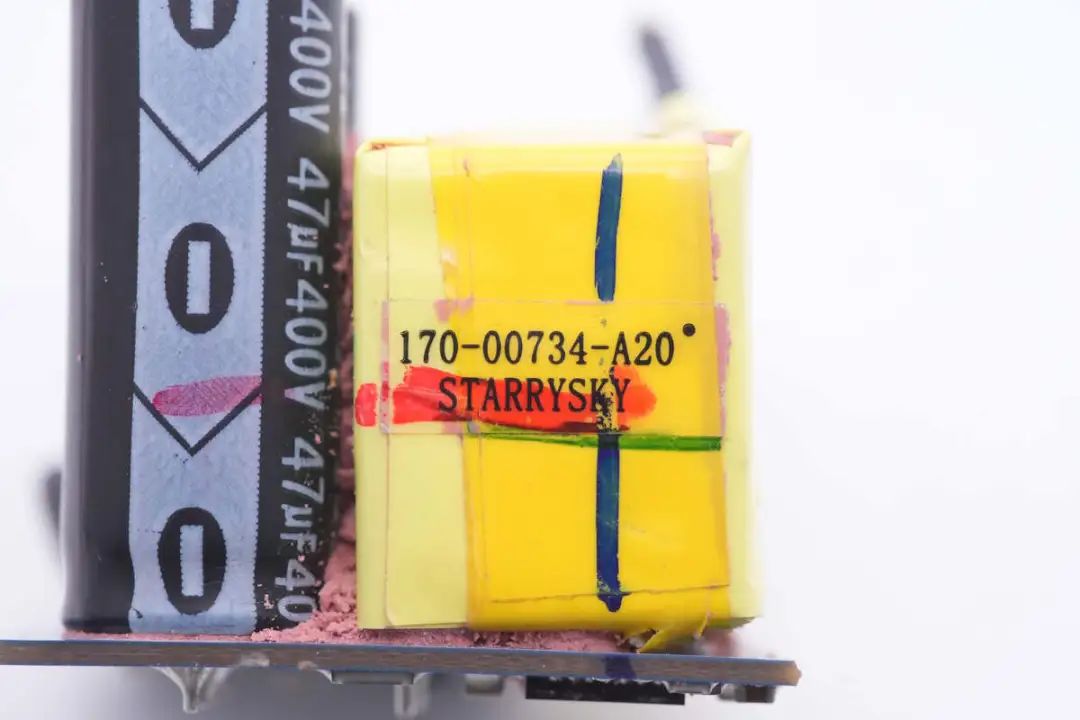

变压器磁芯严密缠绕胶带绝缘。

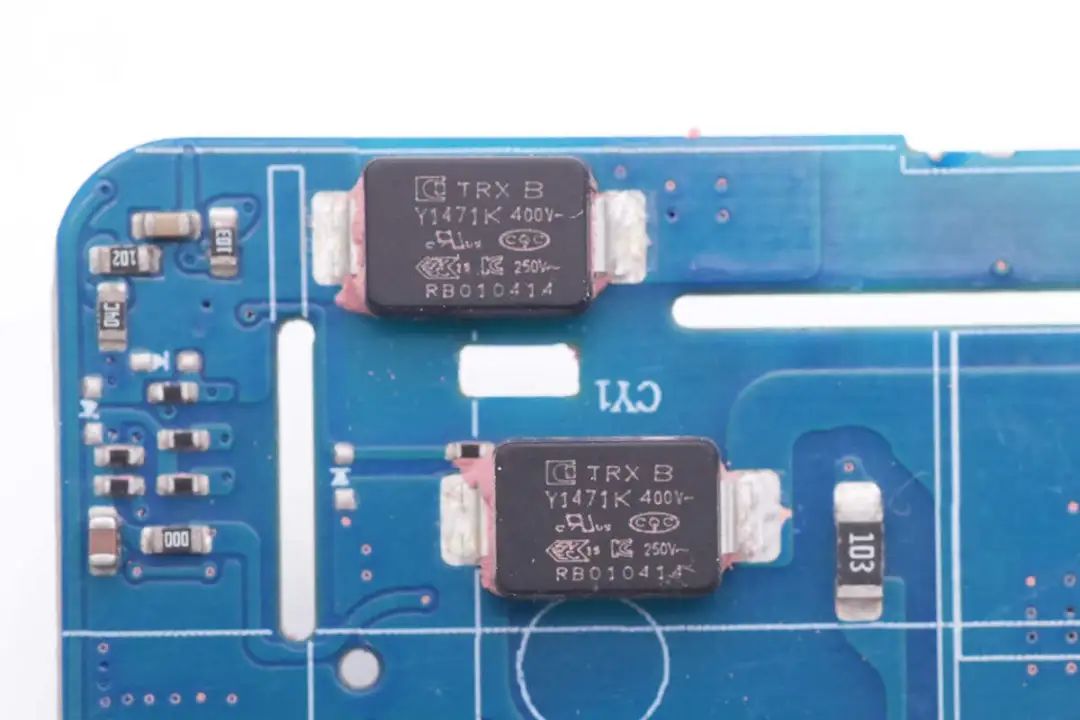

两颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471K。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

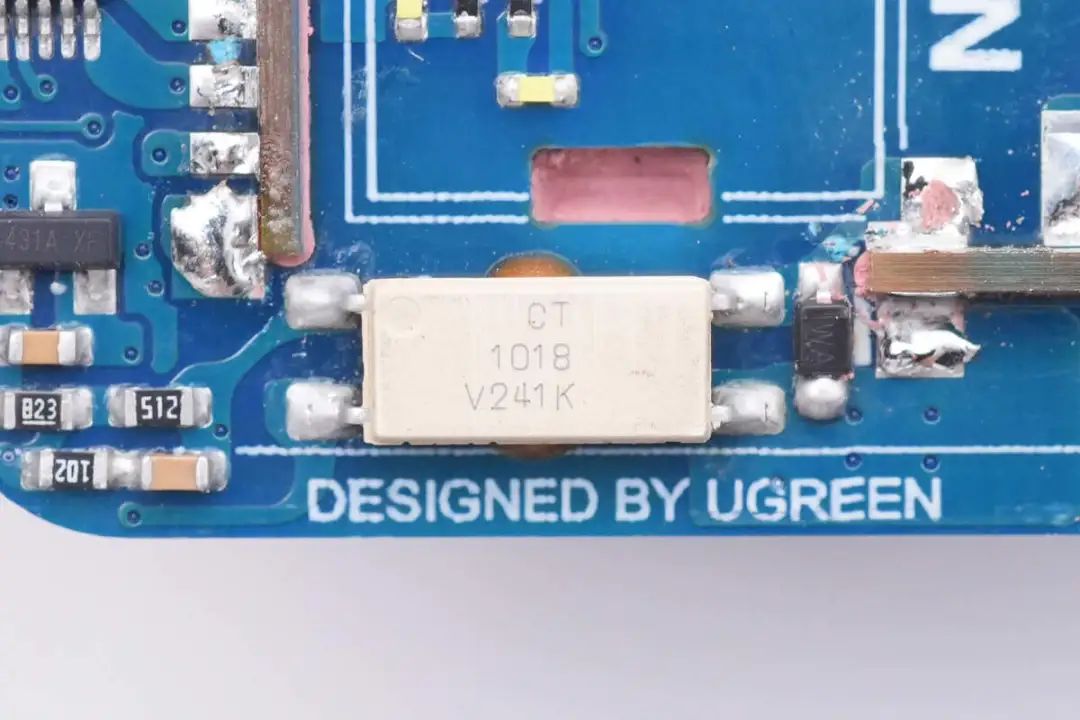

兆龙 CT1018光耦用于输出电压反馈。

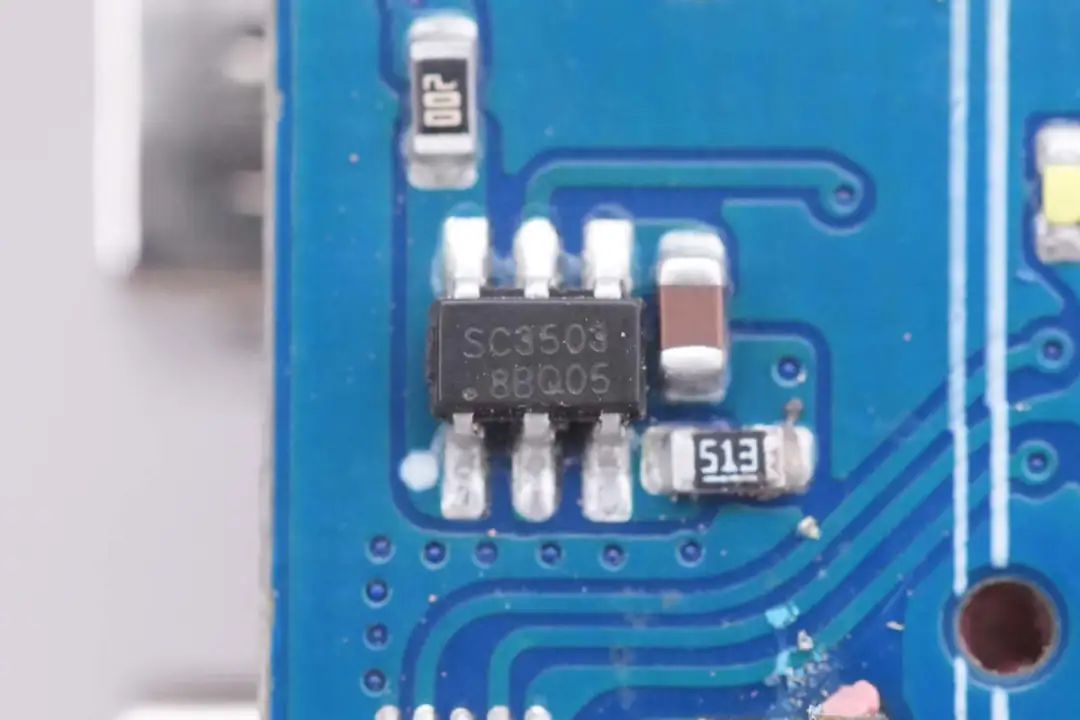

同步整流控制器来自南芯科技，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。

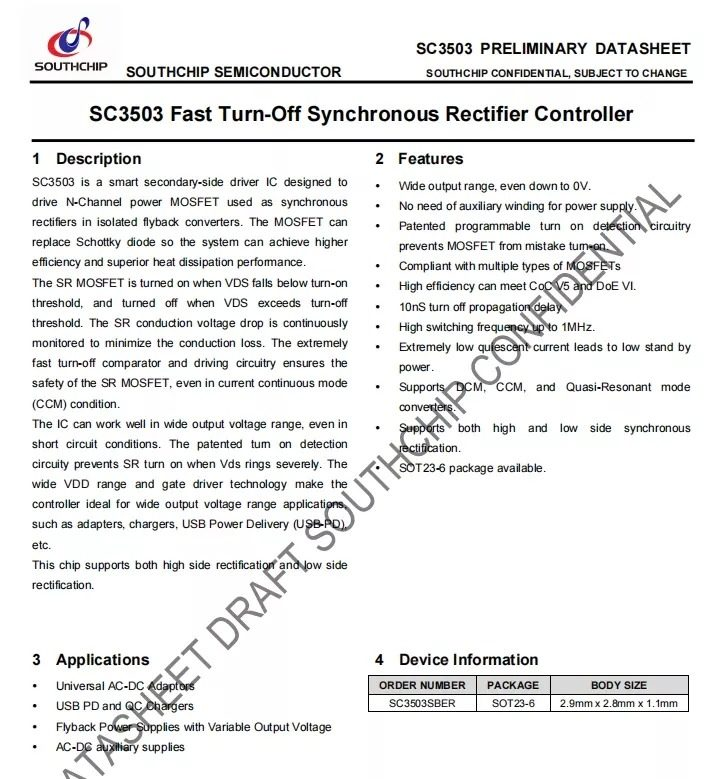

南芯SC3503资料信息。
充电头网拆解了解到，该芯片已经被TEGIC迷你30W氮化镓快充、绿联迷你30W氮化镓快充、征拓65W 2C1A氮化镓充电器、威源新能30W 1A1C氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充等产品采用，此外南芯快充芯片还可应于充电器、车充、移动电源、储能电源等产品，并被安克、三星、紫米、羽博等数十款产品采用，品质获得客户高度认可。

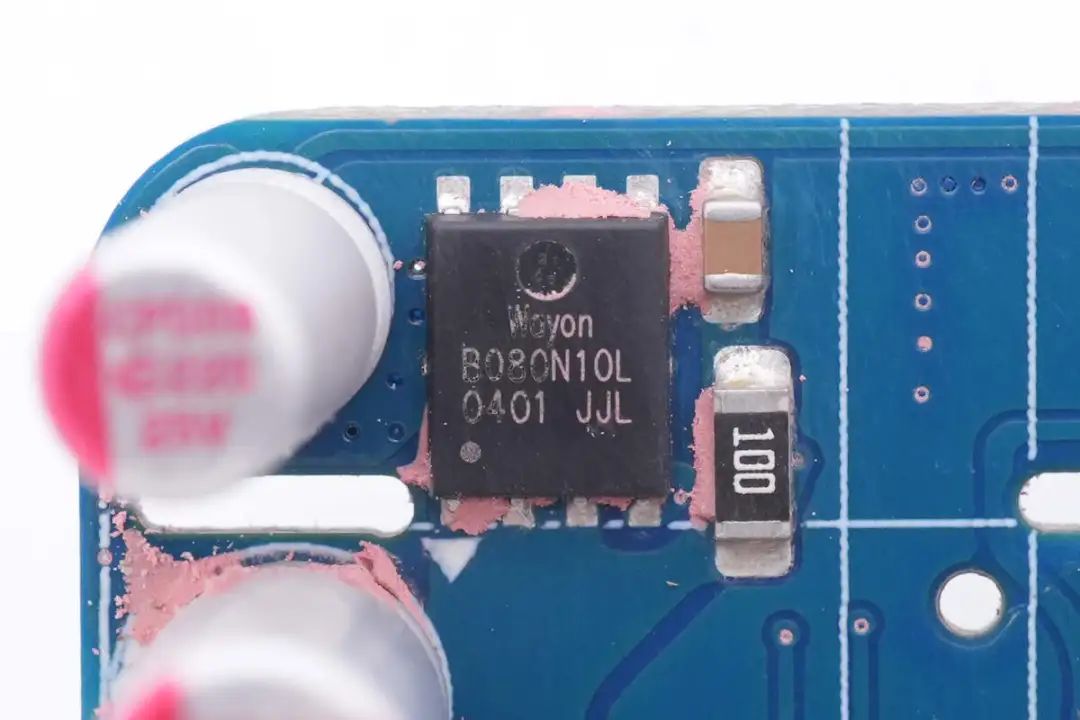

同步整流管来自维安，型号WMB080N10LG2，是一颗耐压100V，导阻6.3mΩ的NMOS，采用PDFN5060-8L封装。

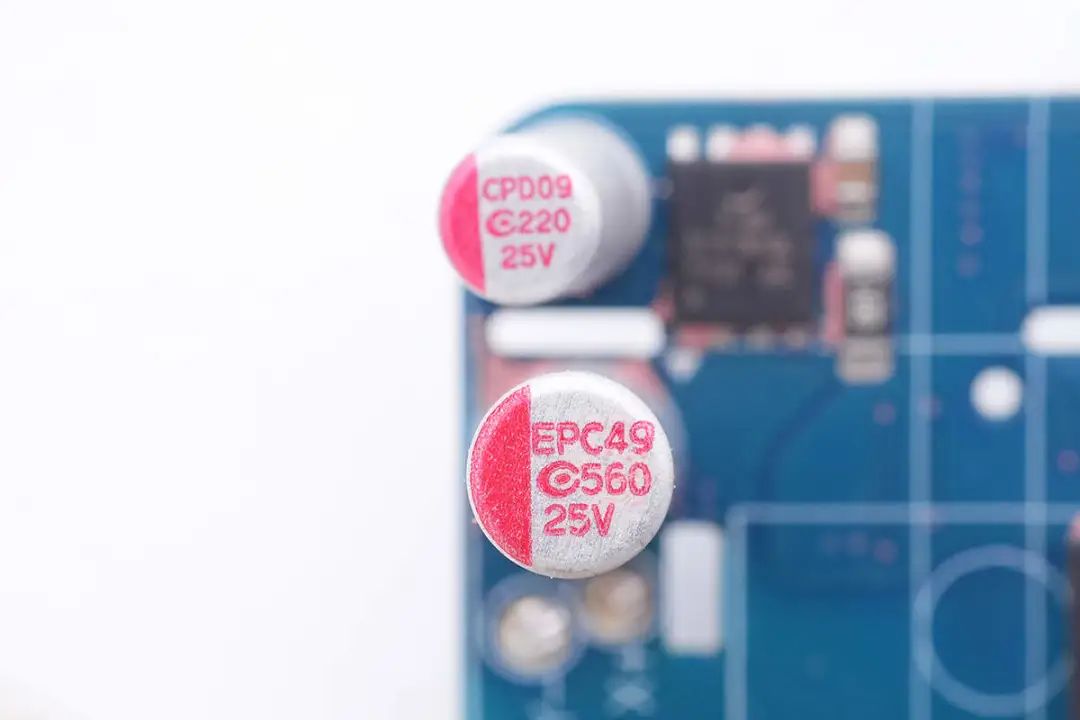

两颗滤波固态电容来自钰邦，规格分别为220μF 25V，560μF 25V。

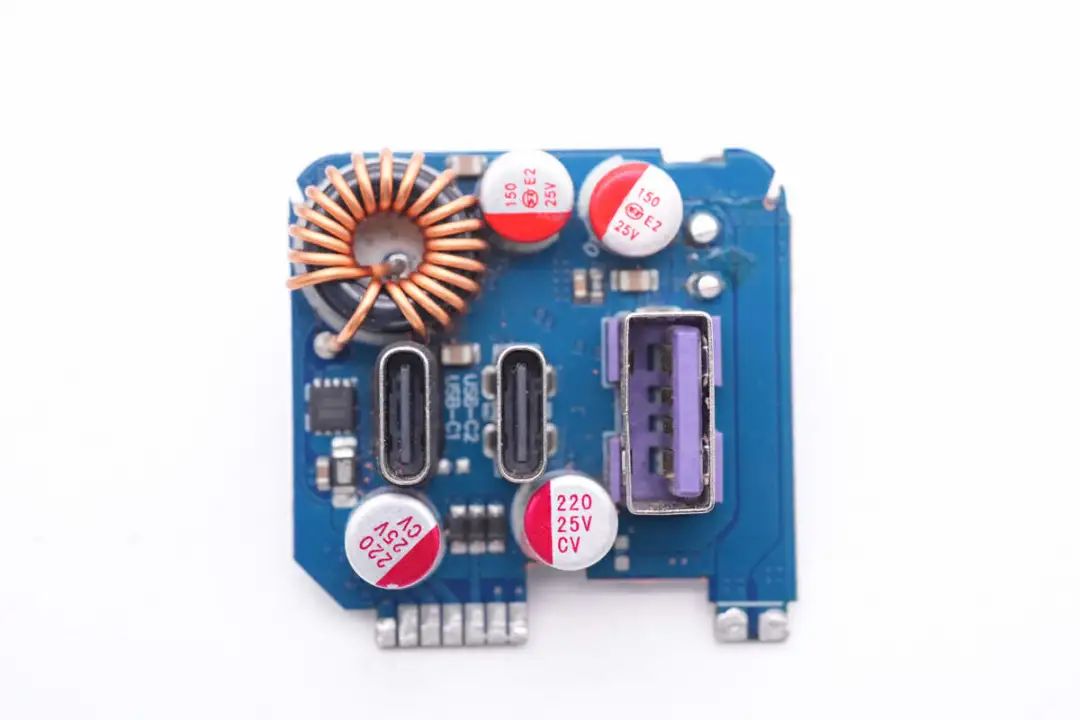

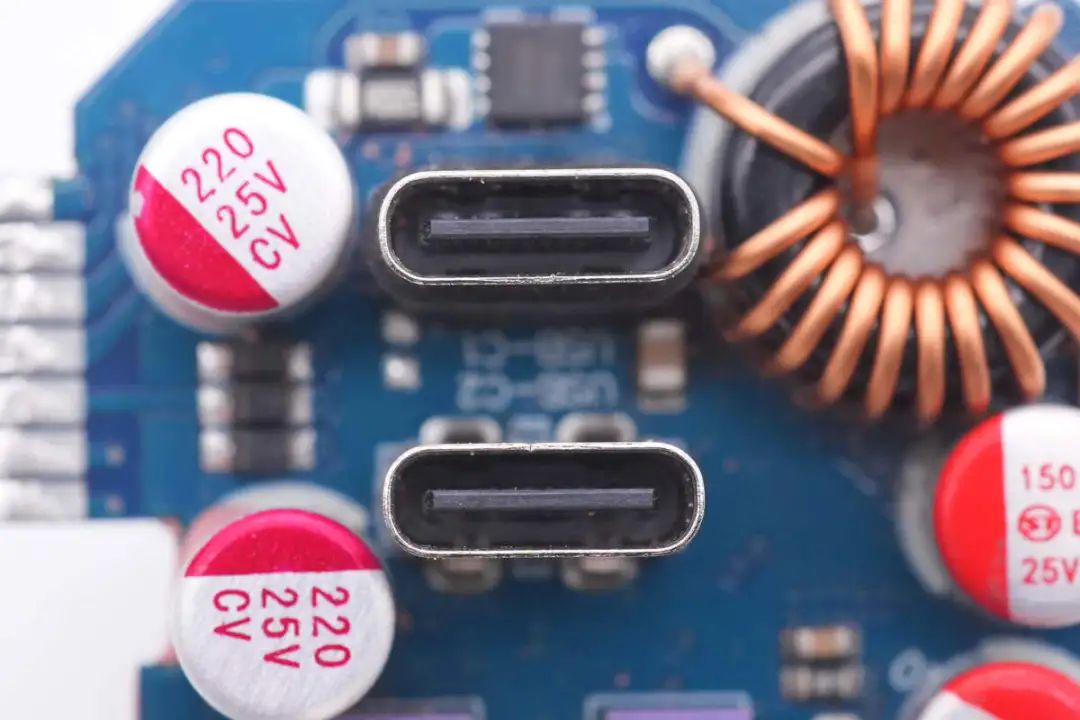

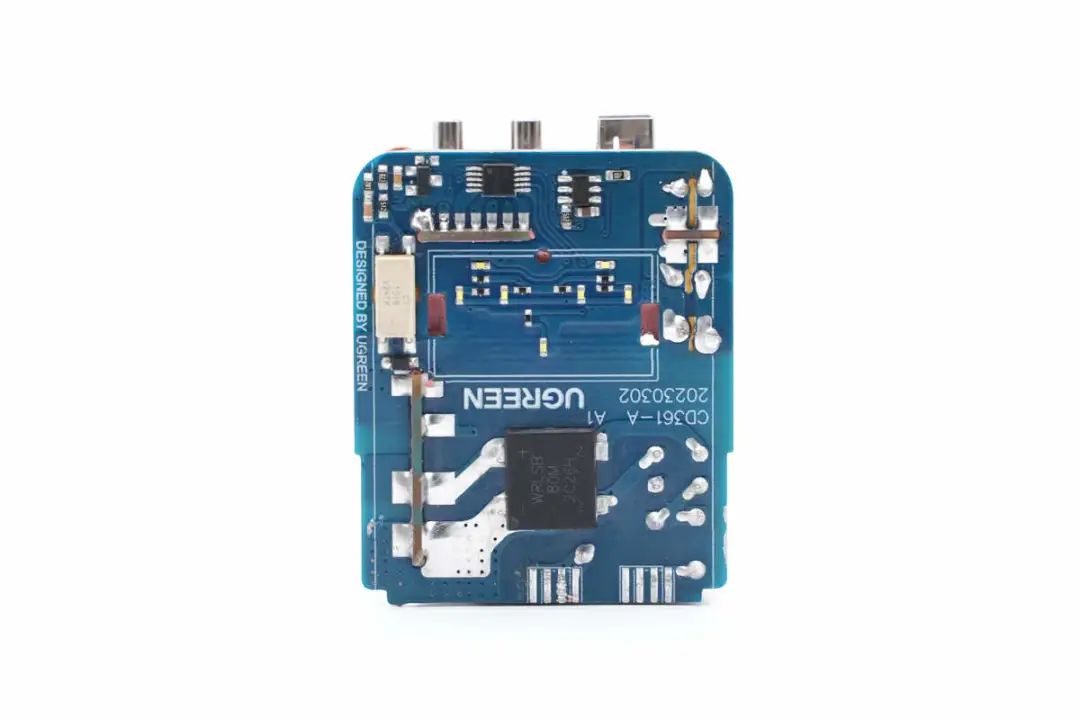

输出降压小板正面焊接降压电感，滤波电容和USB-C母座，USB-A母座。

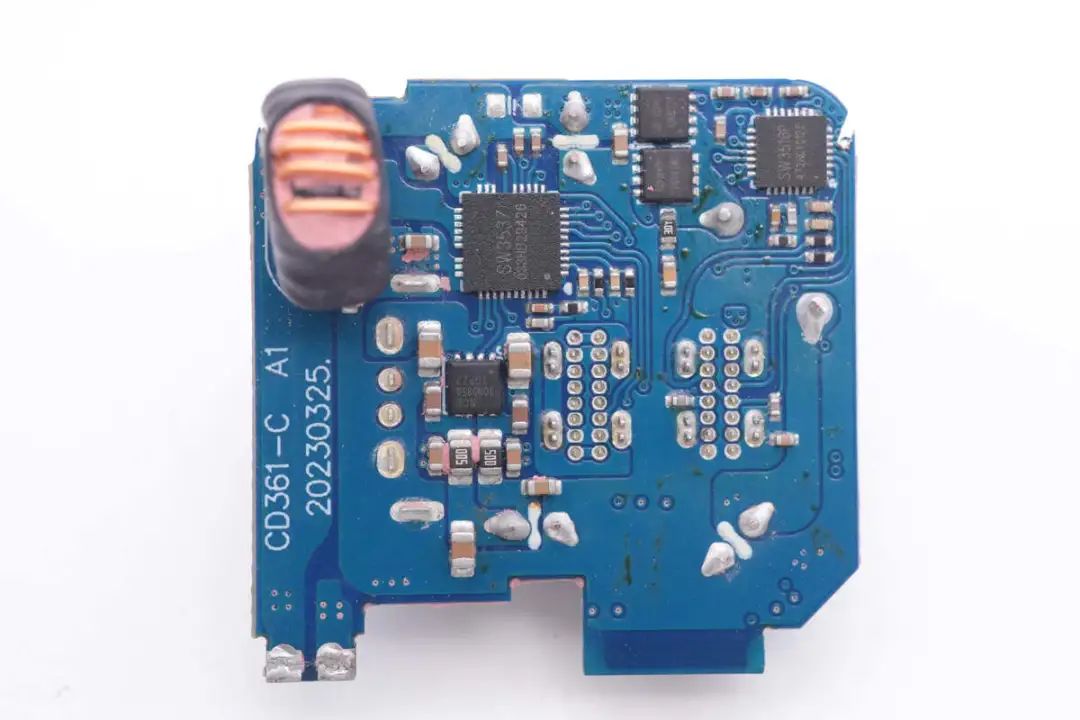

背面焊接降压电感，降压主控芯片，降压开关管，降压转换芯片和VBUS开关管。

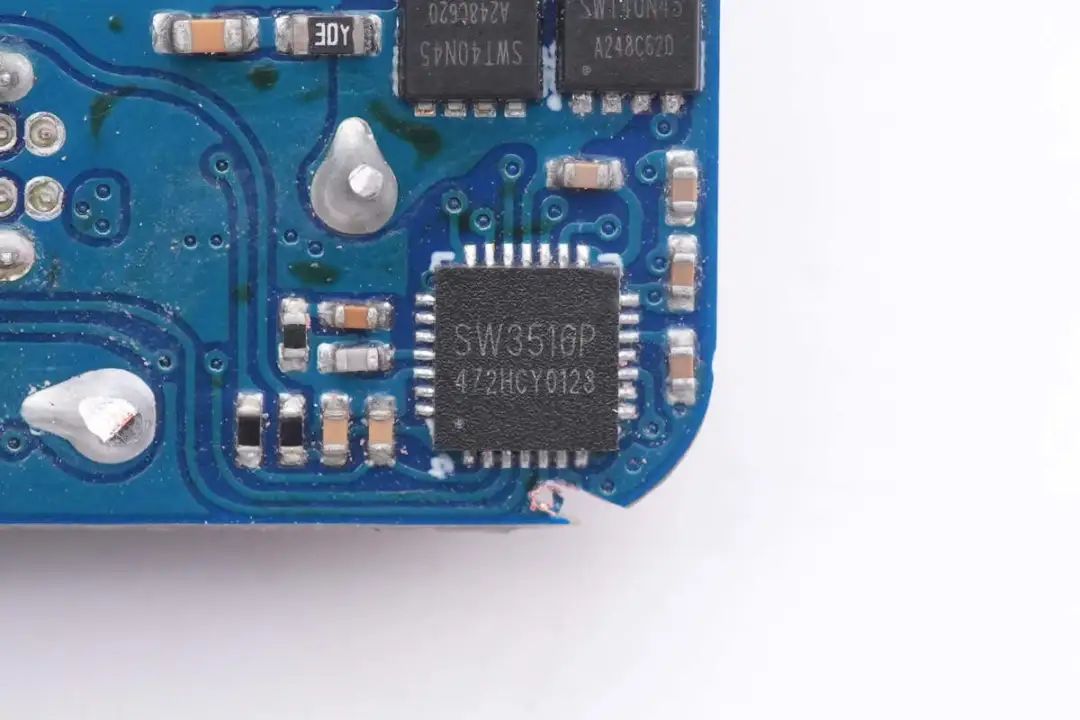

用于USB-C1口的降压芯片来自智融科技，型号SW3516P，是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融SW3516H相同。
SW3516P集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

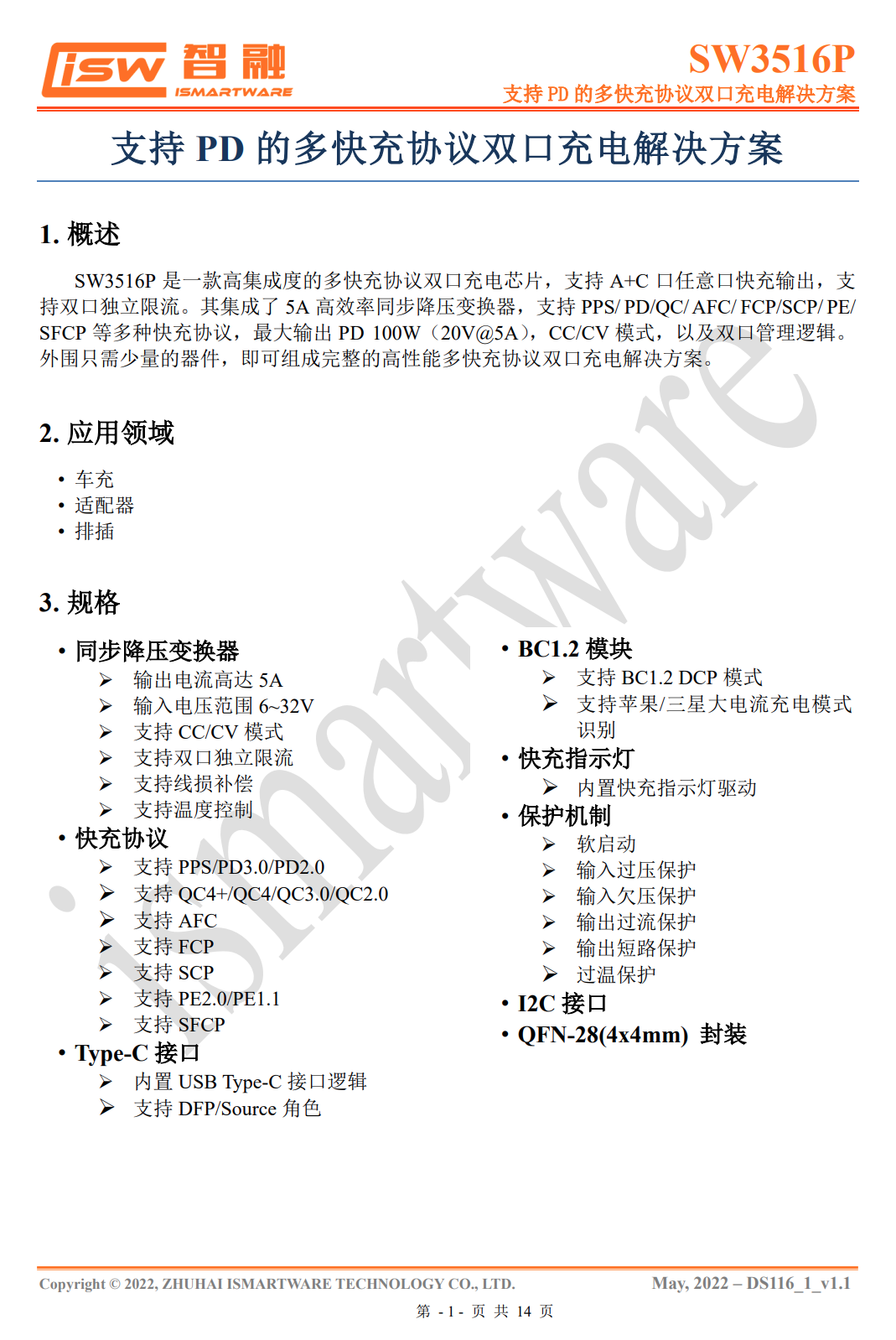

智融 SW3516P 详细资料。

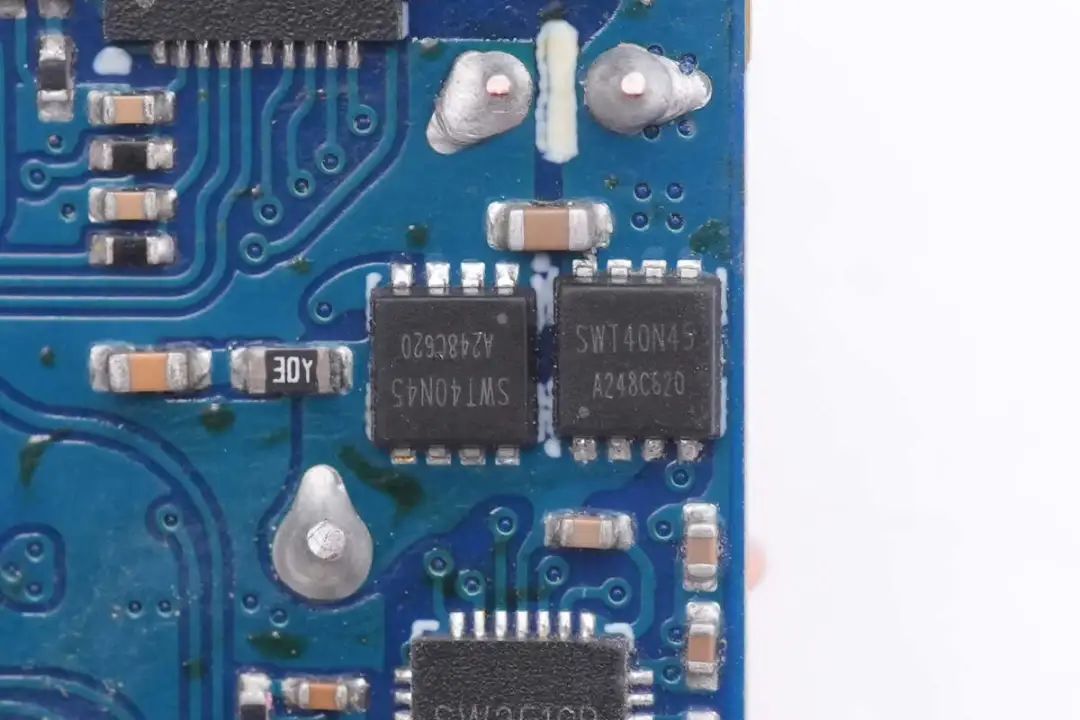

降压开关管来自智融科技，型号SWT40N45。

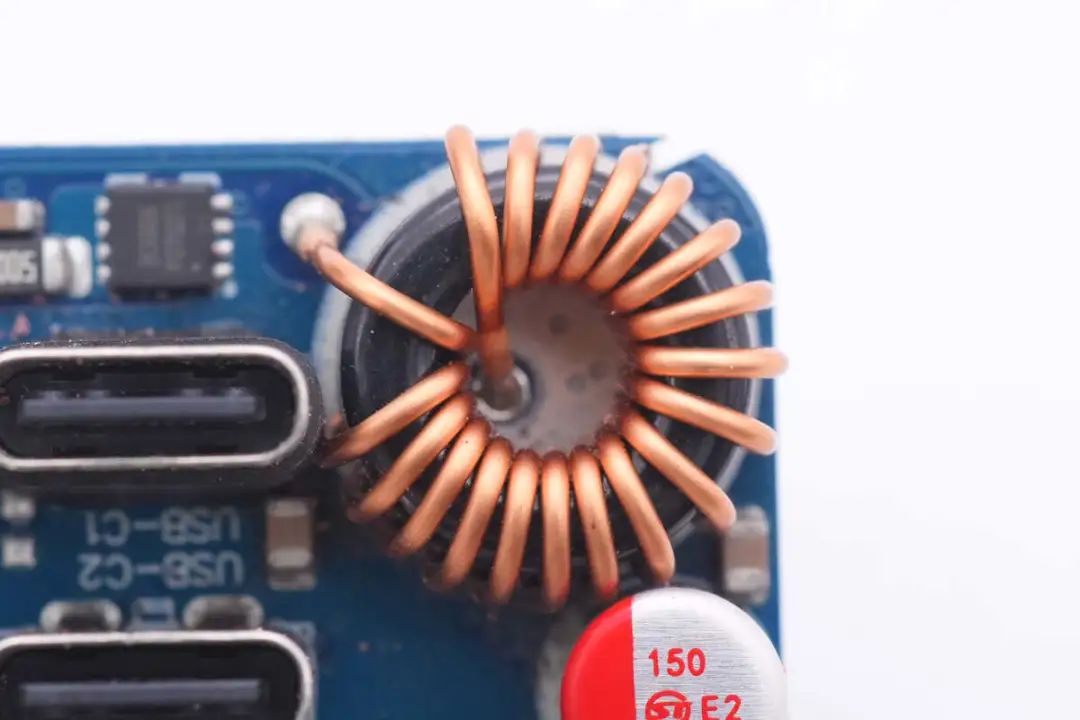

磁环降压电感特写。

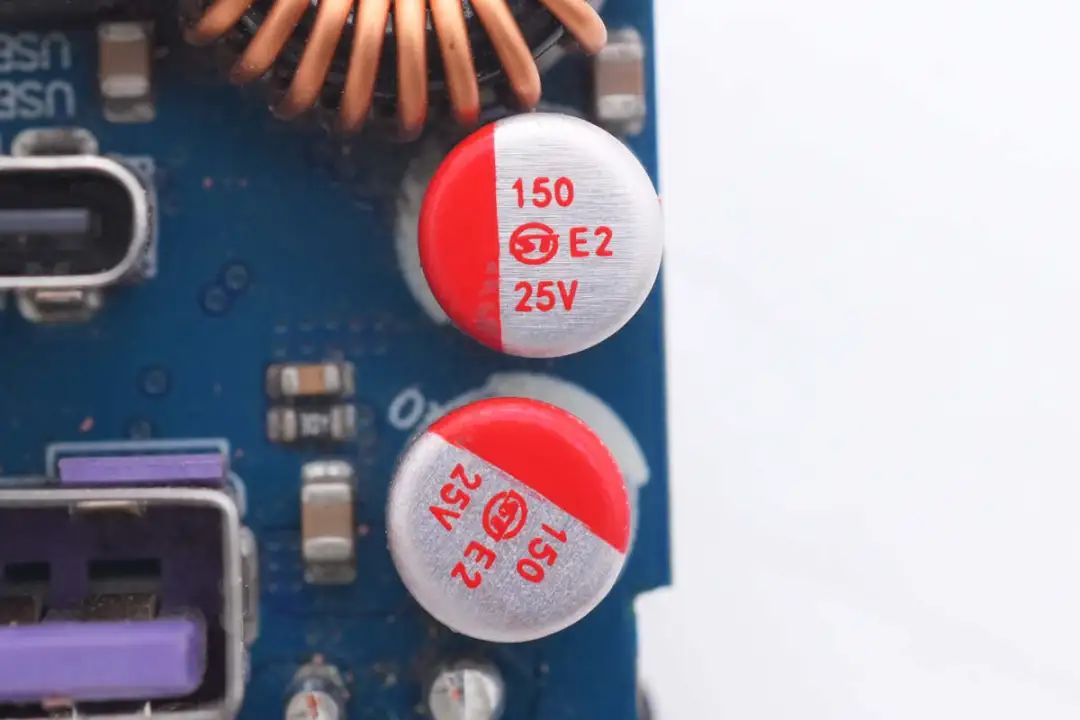

两颗150μF 25V 固态电容用于输入滤波。

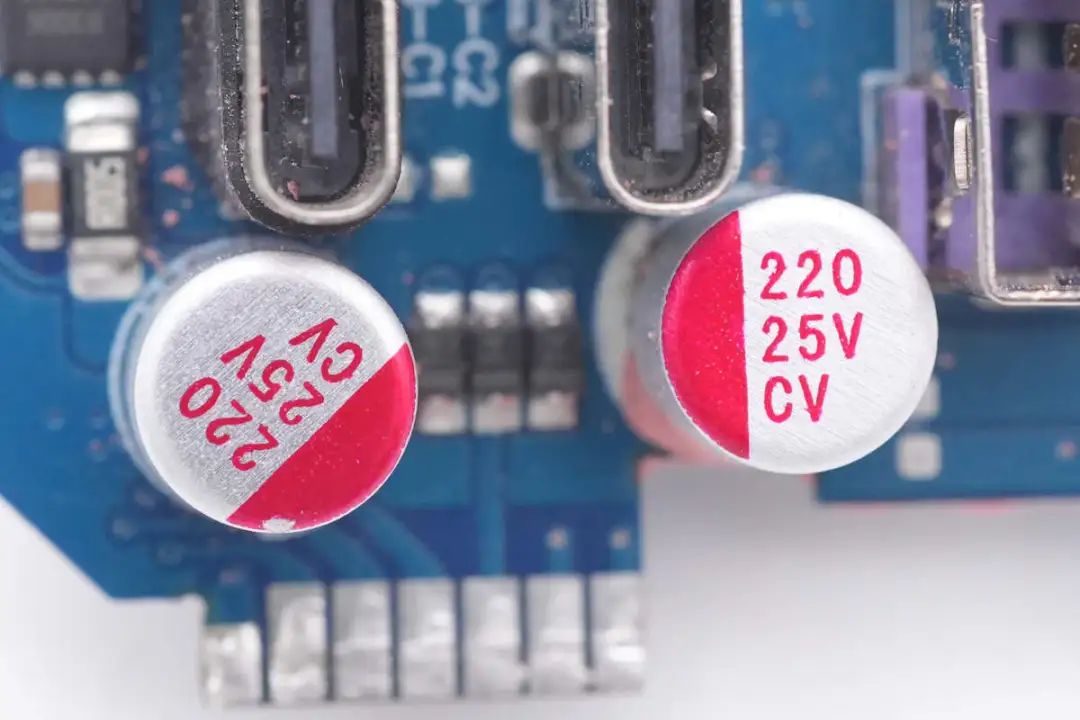

两颗220μF 25V 固态电容用于输出滤波。

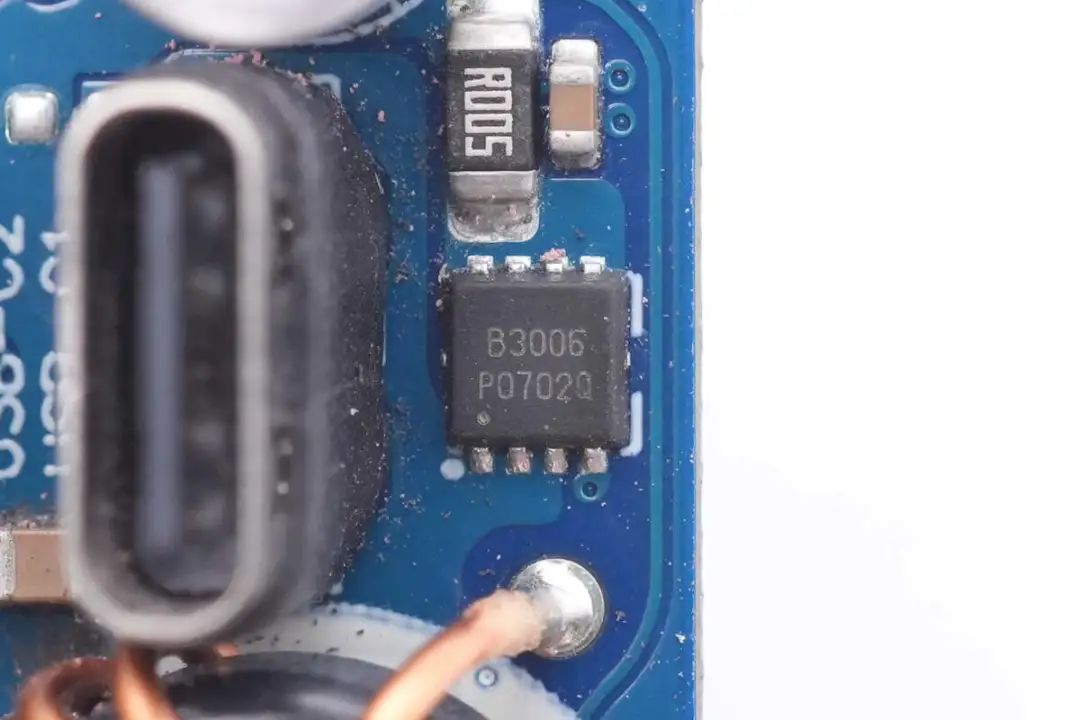

用于USB-C1接口的VBUS开关管丝印B3006。

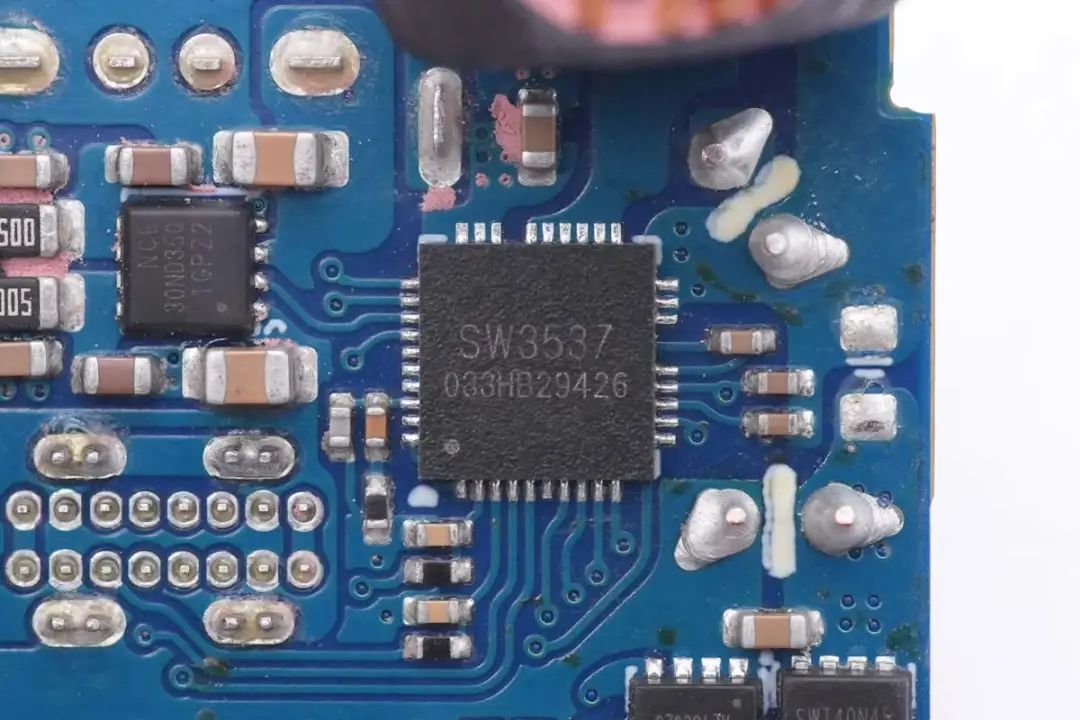

用于USB-C2和USB-A口的降压芯片采用智融科技 SW3537，芯片内部集成5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议双口充电解决方案。
得益于芯片的高集成度，SW3537将传统降压方案中的协议芯片，同步降压控制器和降压MOS管全部集成在一个封装内部，大大简化了多口快充的电路设计，芯片支持A+C双口快充应用，具备完善的保护功能。

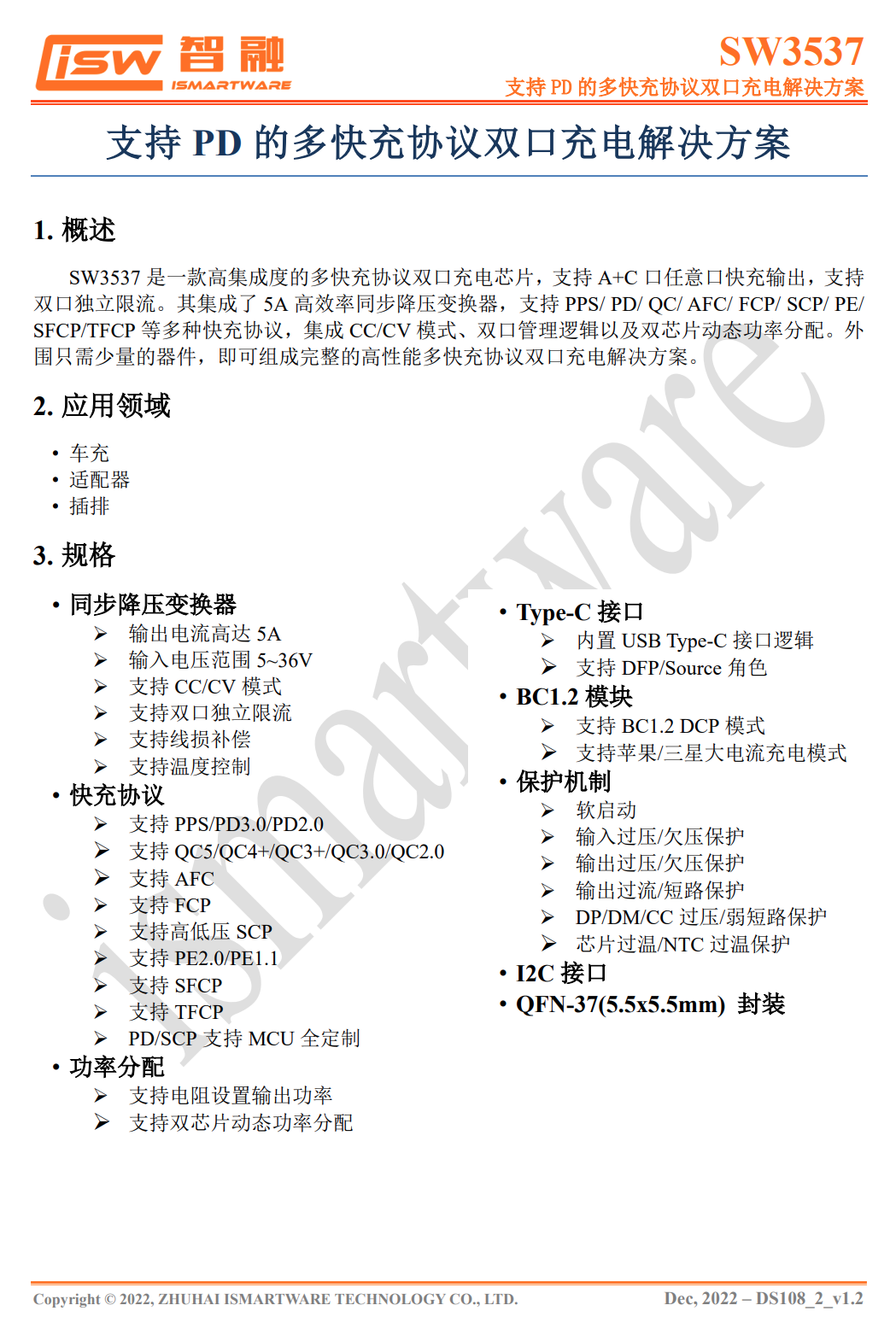

智融科技 SW3537 资料信息。

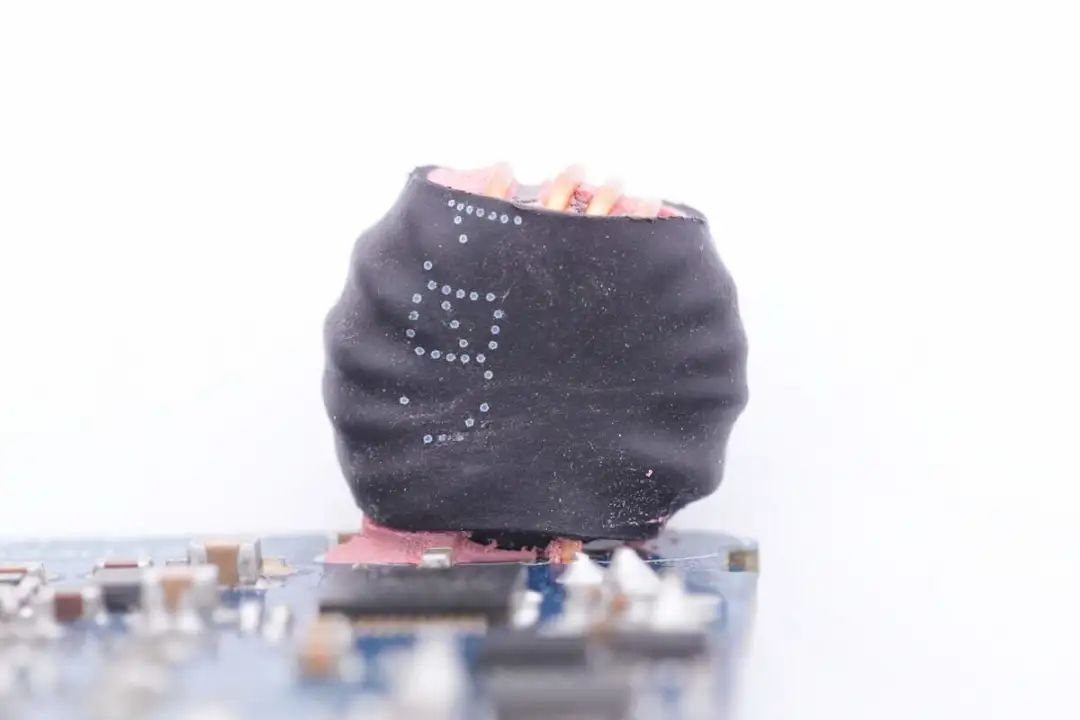

搭配SW3537使用的磁环降压电感，外套热缩管绝缘。

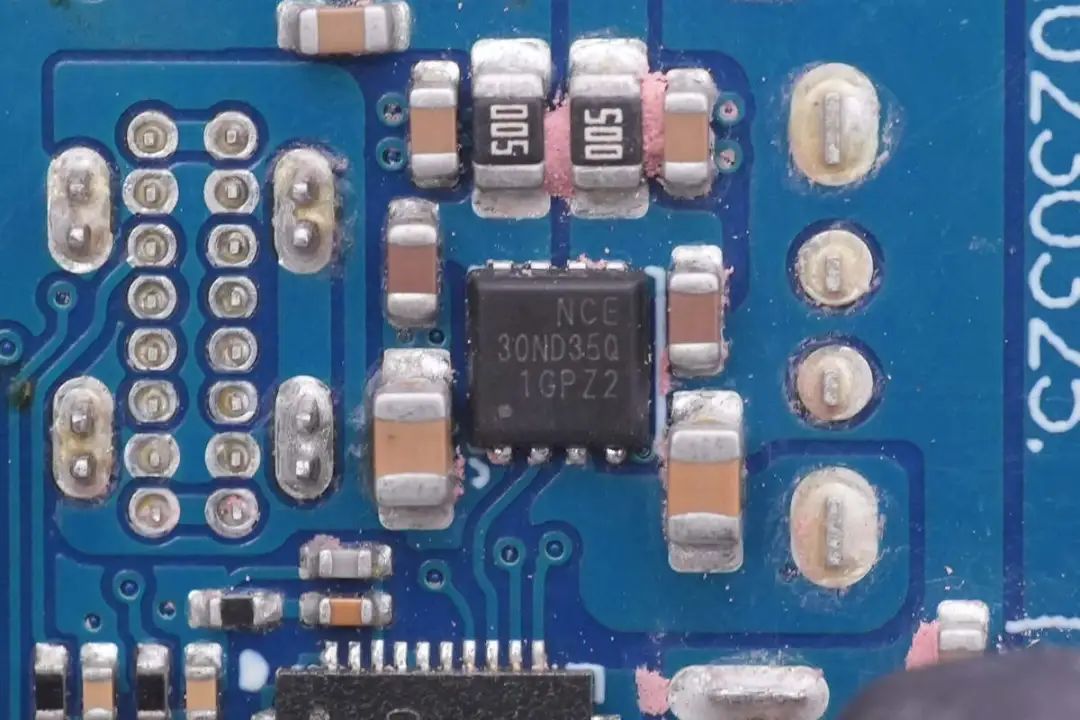

用于USB-C2和USB-A口的VBUS开关管来自新洁能，型号NCE30ND35Q，是一颗耐压30V的双NMOS，导阻11mΩ，采用PDFN3.3*3.3-8L封装。

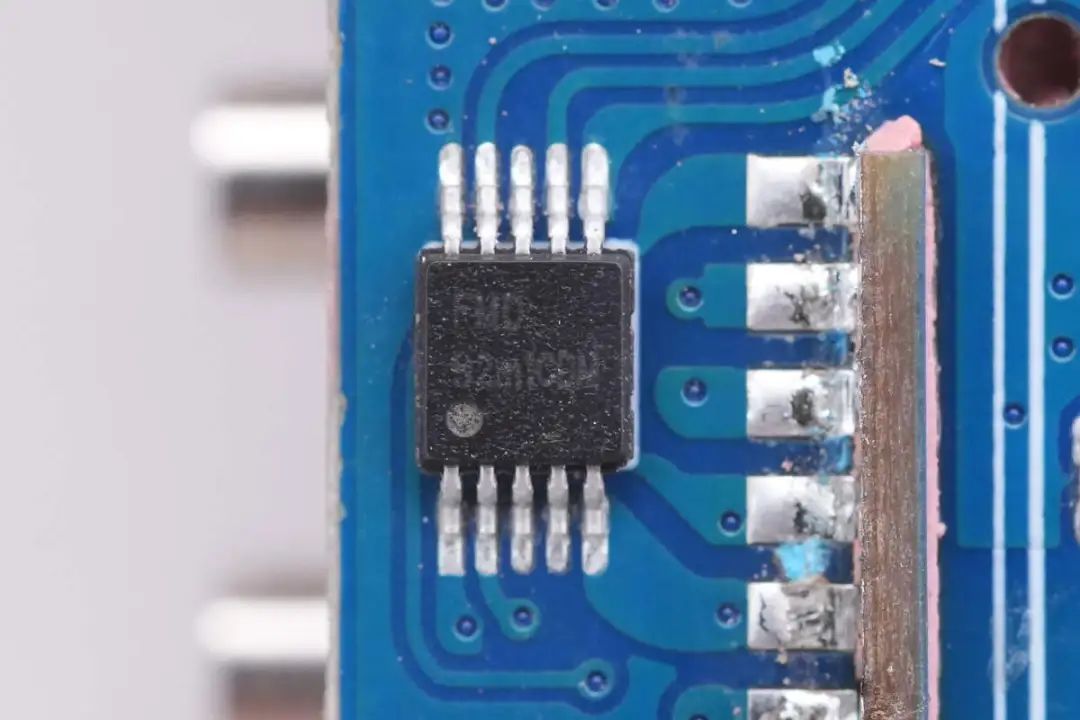

用于接口输出功率分配和灯光控制的MCU特写。
USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

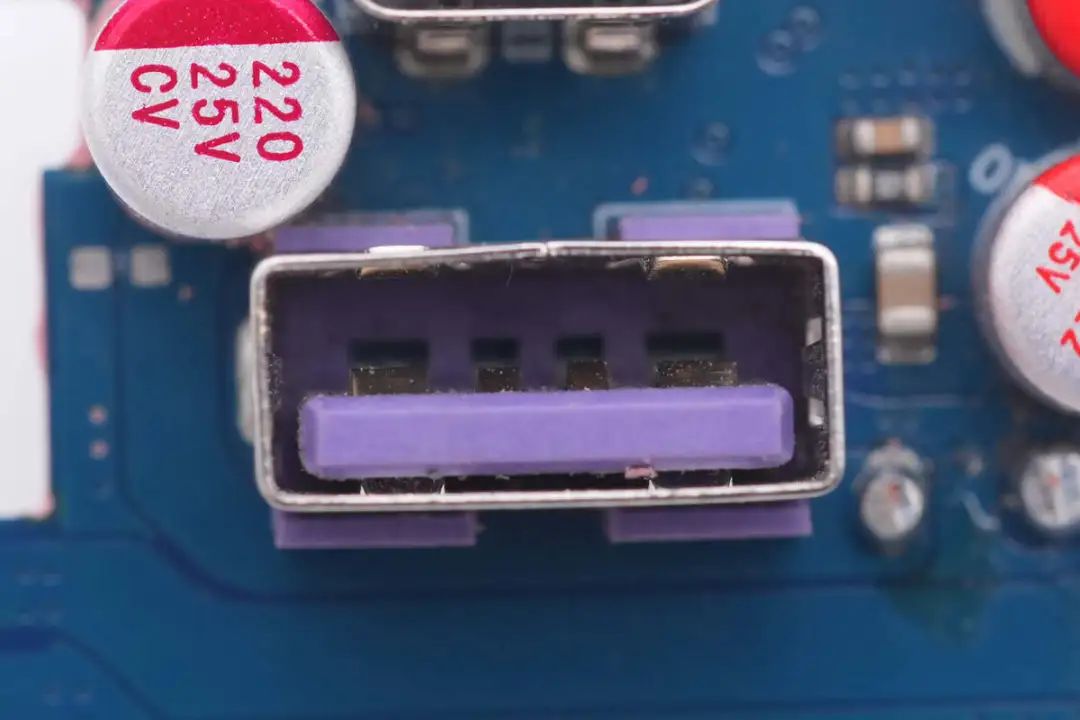

USB-A母座采用紫色胶芯，正负极加宽，支持大电流快充。

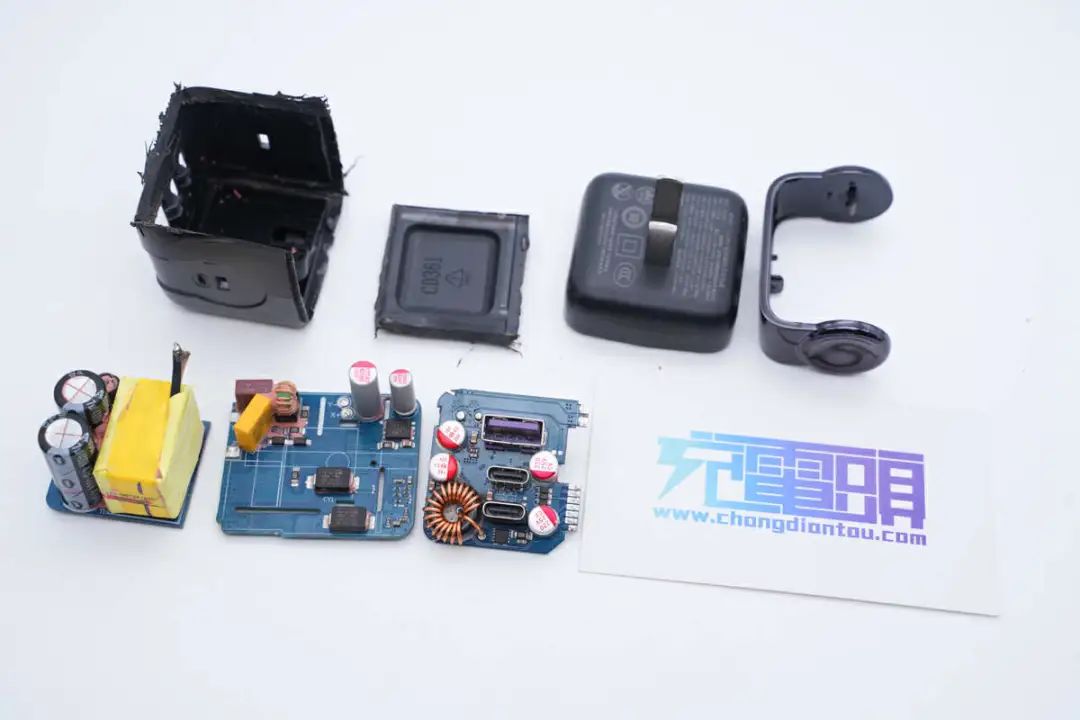

全部拆解一览，来张全家福。
充电头网拆解总结
绿联这款Q湃机器人氮化镓充电器创新的将表情元素融入充电器外壳设计，通过三种不同的萌趣表情，让用户直观明确的了解充电器输出状态，带来差异化的使用感受。充电器为机器人外观设计，搭配附赠的鞋套配件，可作为机器人摆件。充电器具备65W输出功率，支持为笔记本电脑和手机充电。
充电头网通过拆解了解到，绿联这款65W氮化镓充电器采用三块PCB焊接组成，充分利用空间。并采用灌封工艺，提升散热性能。充电器内部采用南芯科技SC3057合封氮化镓芯片搭配SC3503同步整流芯片，使用智融SW3516P和SW3537用于降压输出。整体做工精细，用料扎实。
