苹果、联想拯救者140W PD3.1氮化镓充电器拆解对比

苹果在21年推出的MacBook Pro 16 M1 MAX支持140W PD快充，开启了USB PD3.1快充时代的大门，后续很多第三方配件品牌也是基于此推出了各种140W快充产品，而苹果笔记本配备的原装140W氮化镓充电器则成为其中的标杆。

近期联想旗下品牌拯救者也推出了一款140W氮化镓充电器，支持联想私有和USB PD3.1双140W快充，可以给拯救者游戏本或MacBook Pro进行很高功率快充。

同样是世界知名的大品牌，联想拯救者140W充电器推出后，不免会有很多人会拿来和苹果原装140W氮化镓充电器对比，好奇哪款更好更值得买。本期便是对这两款充电器进行详细对比，方便小伙伴们进行选择。

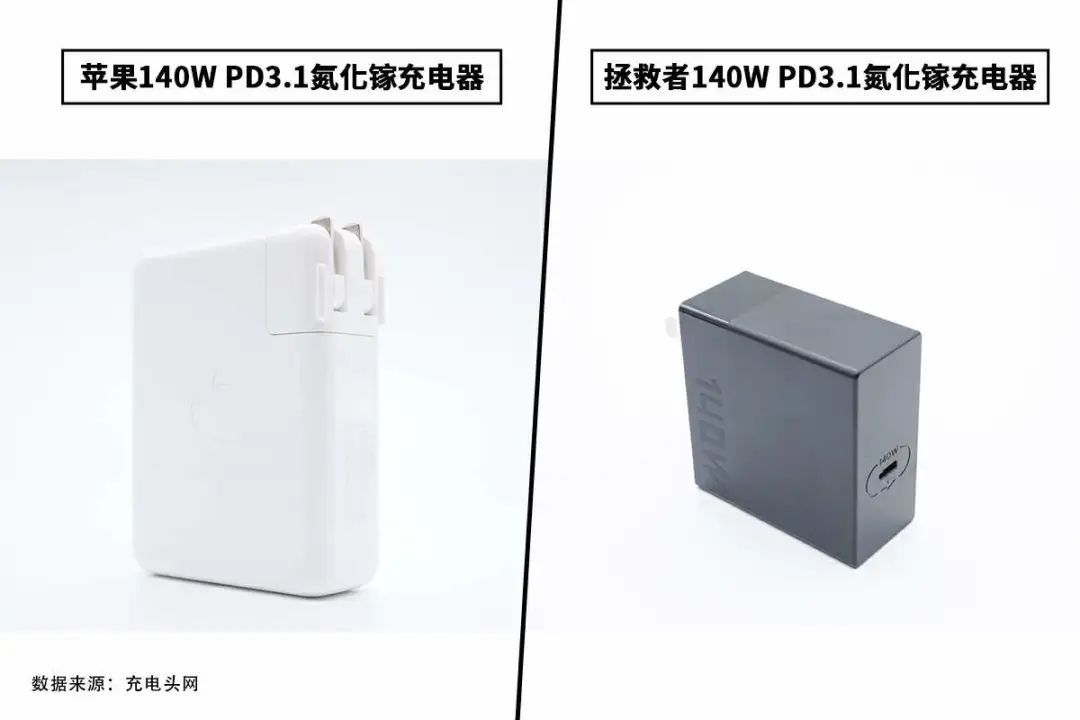

产品外观

外观

苹果和联想拯救者的140W氮化镓充电器设计都很有自己的特点，苹果的延续自家经典白色外观设计，亮面外壳边角过渡圆润。拯救者140W氮化镓充电器通体黑色，外壳亮面磨砂撞色处理，棱角也比较明显。

接口

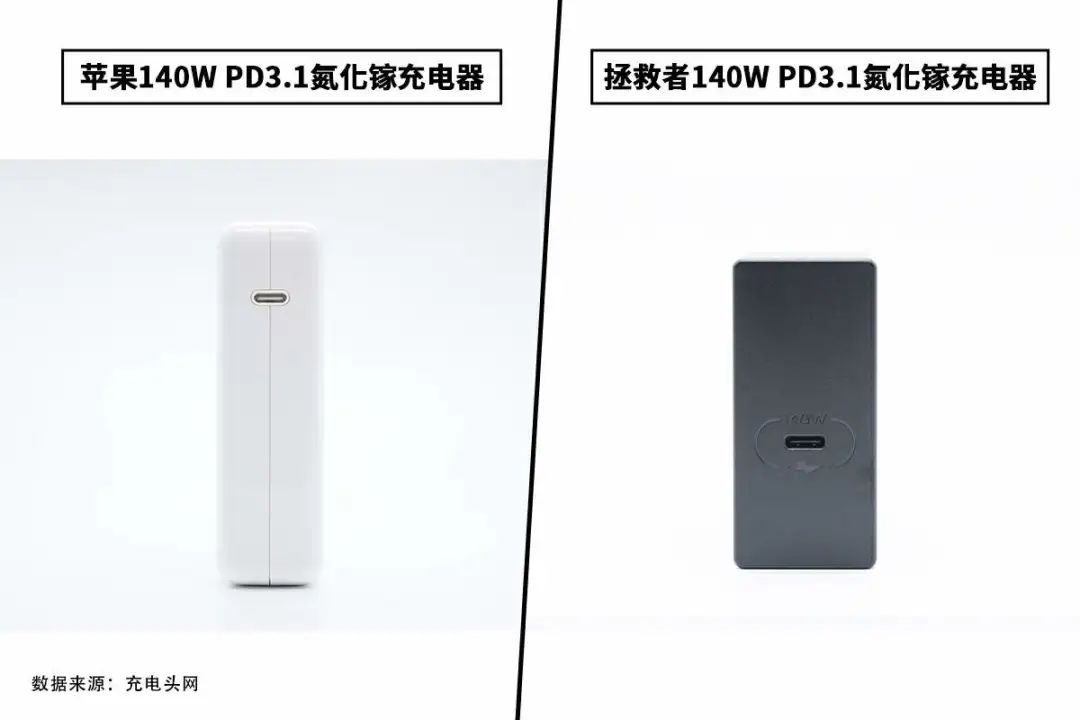

两款充电器均配备单USB-C接口。

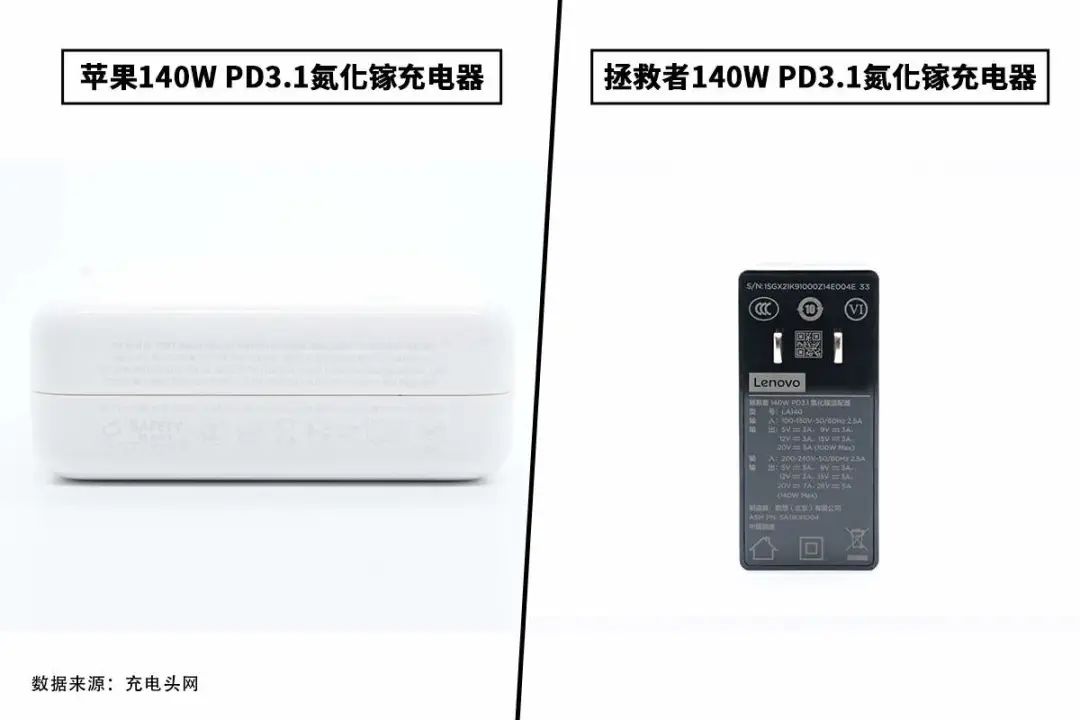

铭牌

苹果140W氮化镓充电器参数

型号：A2452

输入：100-240V~50/60Hz 2A

输出：5V3A、9V3A、15V5A、20.5V5A、28V5A

制造商：伟创力电源（东莞）有限公司。

充电器已经通过了CCC、KC认证。

拯救者140W氮化镓充电器参数

型号：LA140

输入：100-130V~50/60Hz 2.5A

输出：5/9/12/15V3A、20V5A（100W Max）

输入：200-240V~50/60Hz 2.5A

输出：5/9/12/15V3A、20V7A、28V5A（140W Max）

制造商：联想（北京）有限公司

充电器已经通过了CCC认证，以及VI级能效认证。

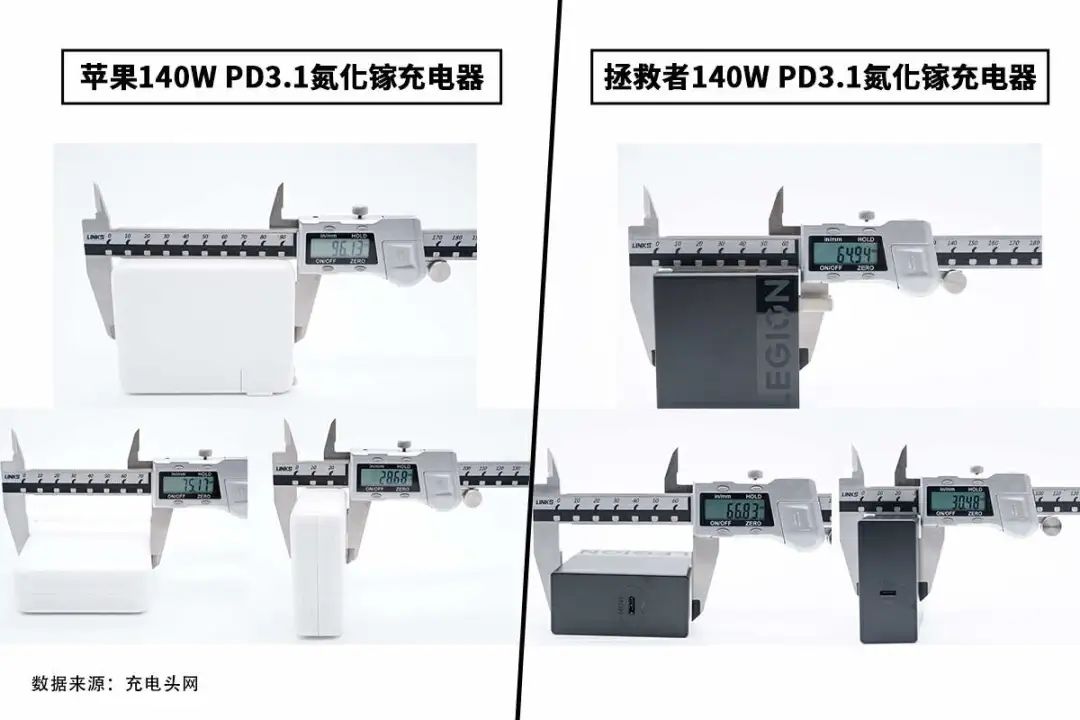

尺寸/功率密度

实测苹果140W氮化镓充电器三围为96.13*75.17*28.68mm，进而算得体积约为207.24cm³，功率密度约为0.68W/cm³。

拯救者140W氮化镓充电器三围为64.94*66.83*30.48mm，体积约为132.28cm³，功率密度约为1.06W/cm³。

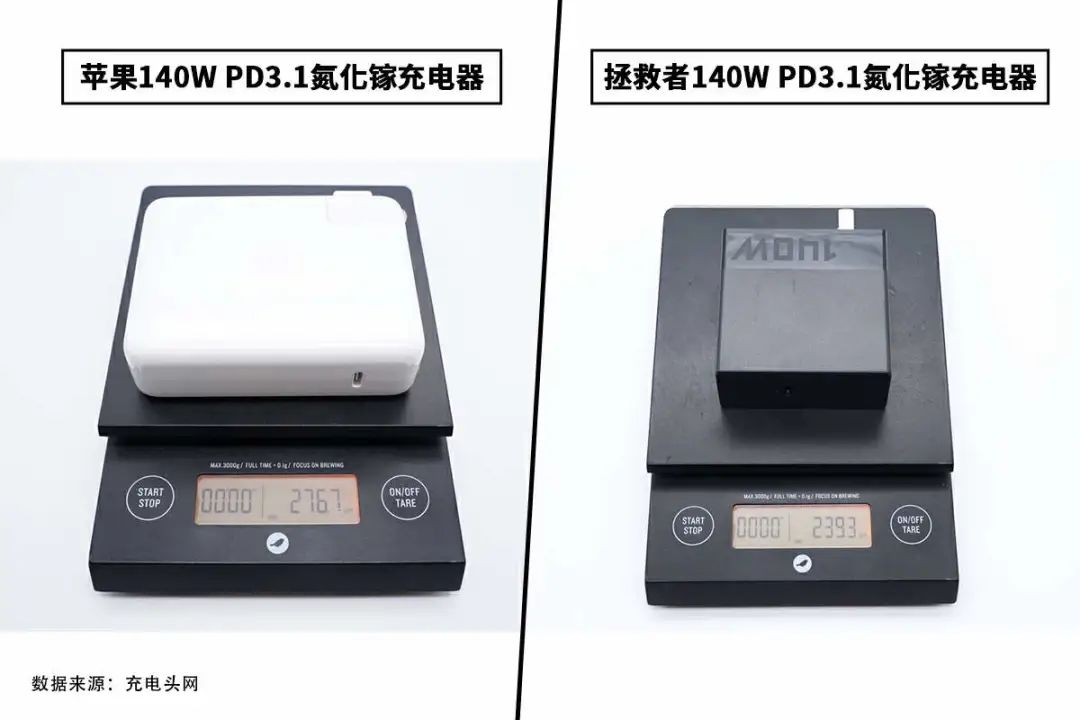

重量

重量方面，苹果140W氮化镓充电器净重约为277g，拯救者140W氮化镓充电器净重约为239g。

内部结构

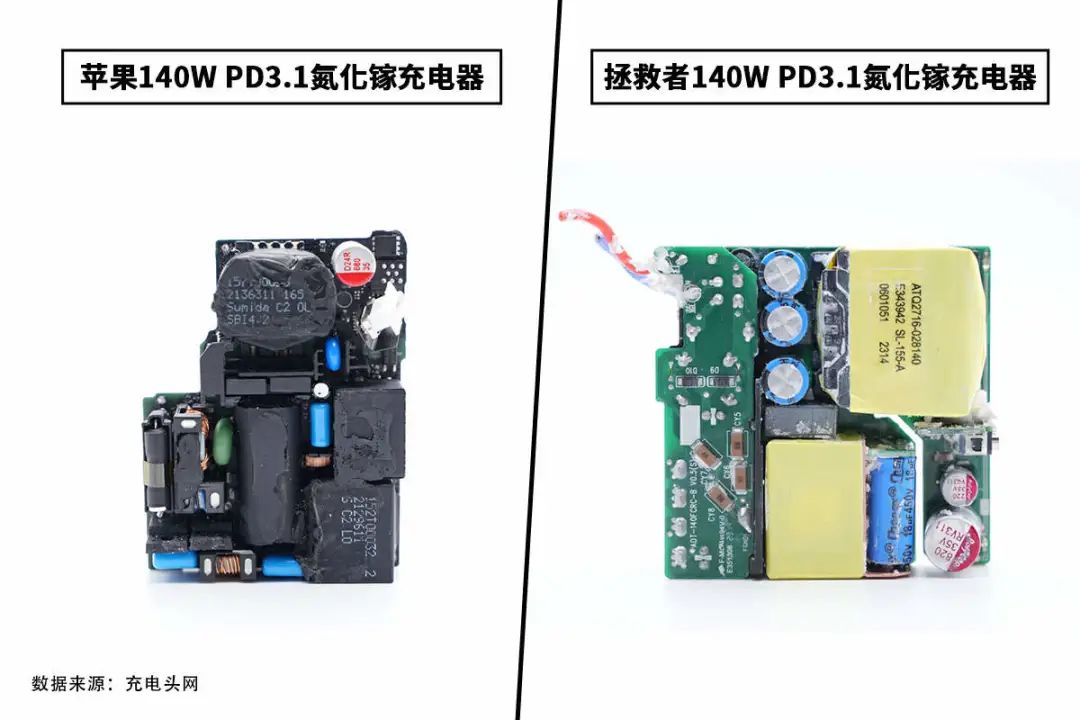

正面布局

苹果140W氮化镓充电器主板正面中心区域设有高压滤波电解电容、电流互感器、薄膜电容、供电电容等器件，高压滤波电解电容横置并套有绝缘胶套。将正面元器件拆掉，可以看到板子上还有四颗二极管、两颗驱动器、光耦、协议芯片以及输出VBUS开关管。

拯救者140W氮化镓充电PCBA模块正面输入端上方设有一块小板，PFC升压电感左侧设有塑料支架支撑小板，右侧设有铜散热片。

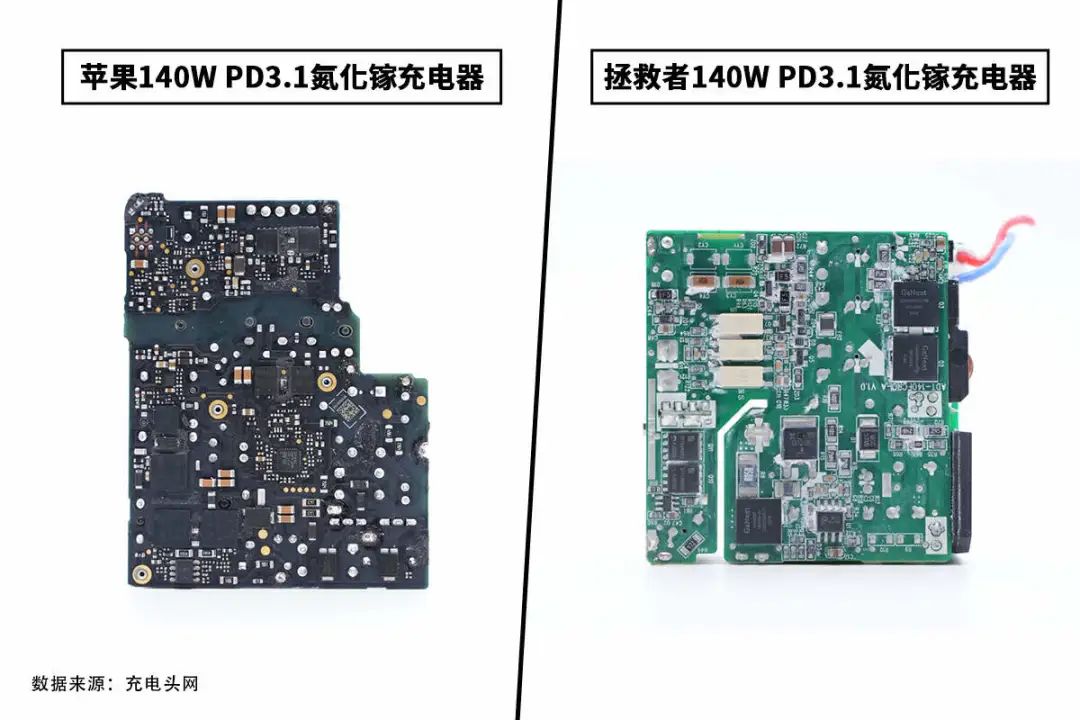

背面布局

苹果140W氮化镓充电器主板背面主要设有PFC升压电路和LLC开关电源的控制器以及MOS管等。拯救者140W氮化镓充电器主板背面设有PFC+AHB电路的主控芯片以及氮化镓功率器件，三颗白色光耦横跨初次级。

做工用料

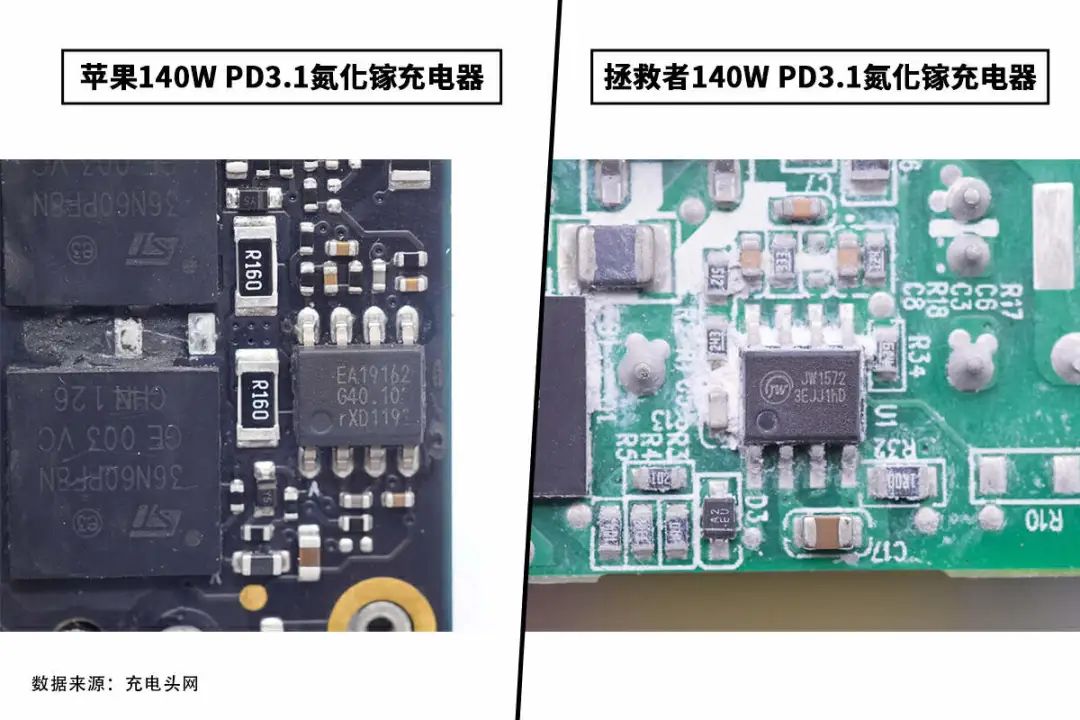

PFC升压控制器

苹果140W氮化镓充电器PFC升压控制器采用NXP恩智浦TEA19162T。

拯救者140W氮化镓充电器PFC升压控制器来自杰华特，型号JW1572，是一款升压式PFC控制器，具备高精度恒压输出，适用于单级功率因数校正。芯片采用恒定导通时间控制，确保高功率因数，无需输入电压检测电路，简化了系统设计并降低损耗。

芯片采用临界导通模式运行，降低开关损耗，提升EMI性能以及效率。芯片具备完善的保护功能，具备反馈开路保护，电流取样电阻短路保护，逐周期过流保护，反馈过电压保护以及过热保护等保护功能，适用于USB PD快充，液晶电视以及显示器应用。

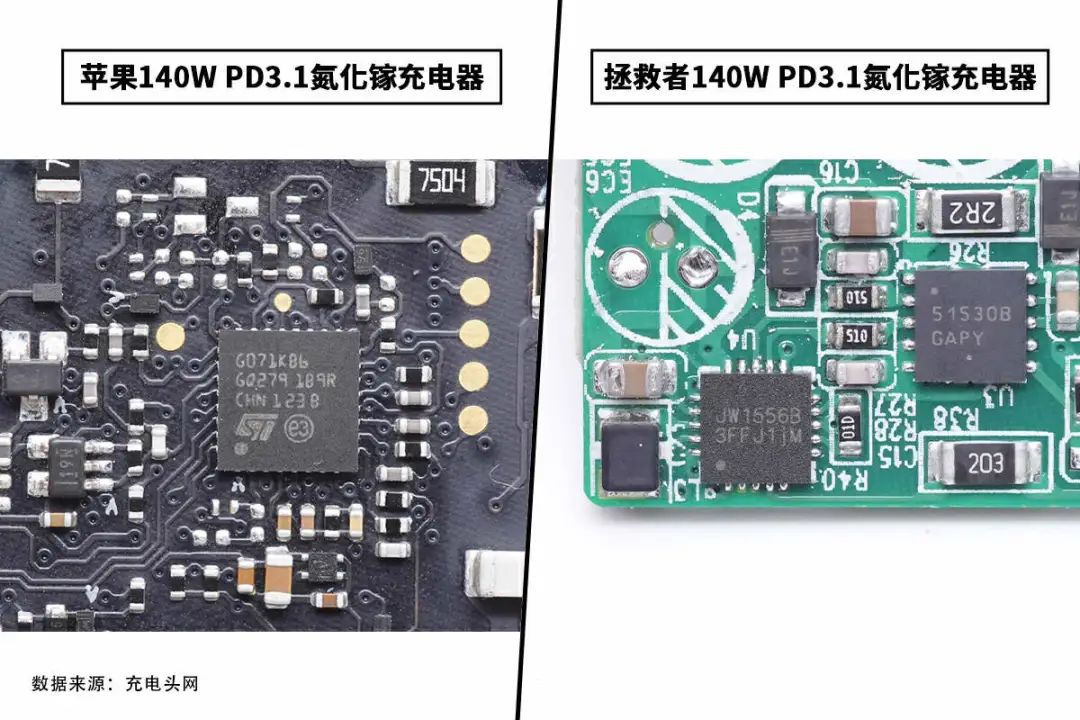

初级控制器

苹果140W氮化镓充电器电源主控芯片采用ST STM32G071KB M0内核MCU，内置128K Flash，36K RAM，主频64MHz，采用UFQFPN32封装，用于电源初级驱动控制。

拯救者140W氮化镓充电器AHB控制器来自杰华特，型号JW1556B，是一款非对称半桥反激式控制器，采用 QFN 4x4-20封装，适用于离线反激式转换器应用。输入电压范围 2.5-38V，最高工作频率达1.5MHz，支持65-300W快充应用。JW1556B针对笔记本电脑使用，进行峰值输出功率优化的型号，支持1-2倍的峰值功率，适用于笔记本电脑适配器使用。

杰华特JW1556B 在重负载下工作在ZVS模式，支持Adaptive ZVS 开关，实现效率最优化。在轻负载下工作在DCM模式，可提供主电源开关和辅助开关两路输出控制，支持高压启动、X电容放电、突发模式控制、可调线路补偿等功能。

同步整流控制器

苹果140W氮化镓充电器两颗同步整流控制器均为苹果向安森美定制型号。

拯救者140W氮化镓充电器同步整流控制器来自杰华特，丝印JWJBJ，实际型号为JW7726BL，是一颗同步整流控制器，支持ACF主动钳位、DCM、QR准谐振以及CCM反激的同步整流控制器，具备快速关断能力。支持高侧和低侧应用，具有低待机电流。在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压。

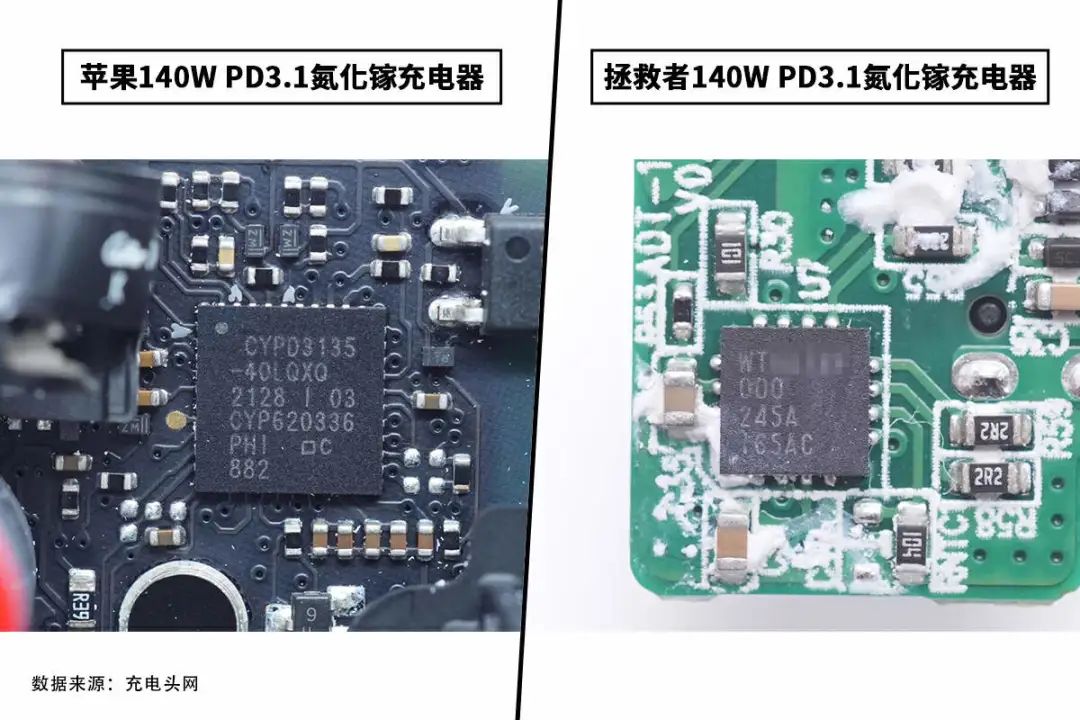

协议芯片

苹果140W氮化镓充电器协议芯片采用英飞凌CYPD3135，这也是业界首款USB PD3.1快充协议芯片，由苹果向英飞凌定制。拯救者140W氮化镓充电器协议芯片来自伟诠。

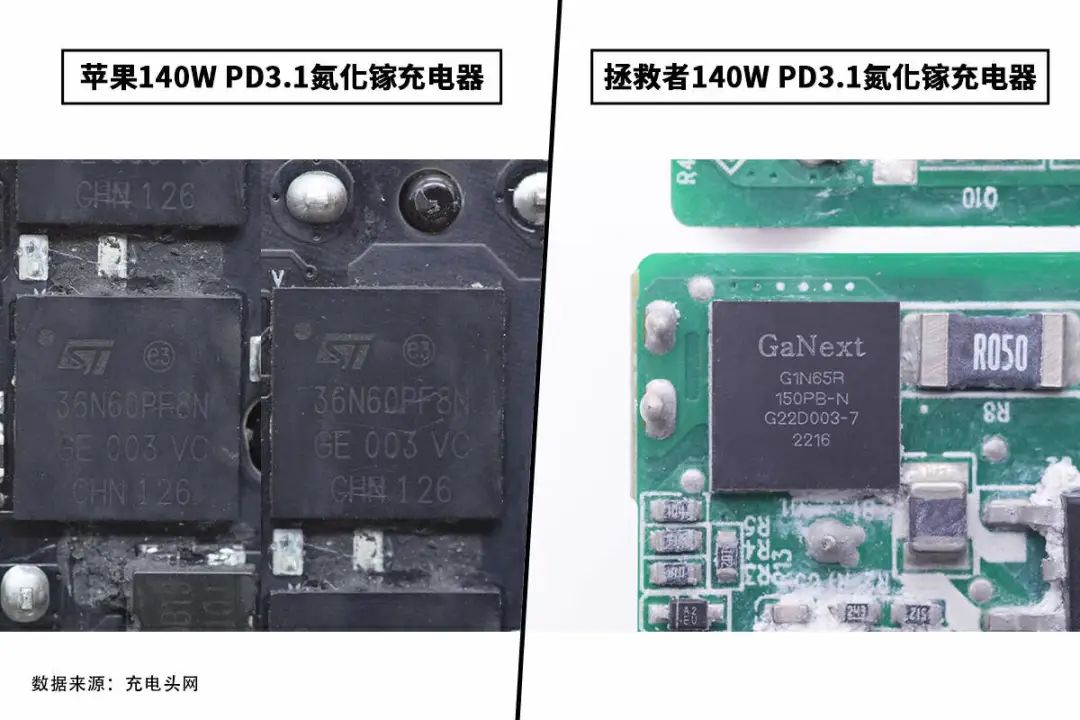

PFC升压开关管

苹果140W氮化镓充电器PFC升压开关管采用两颗ST意法半导体丝印36N60PF8N MOS管。

拯救者140W氮化镓充电器PFC升压开关管采用镓未来 G1N65R150PB-N，是一颗耐压650V的氮化镓功率器件，瞬态耐压800V，标称导阻150mΩ，栅极耐压支持±20V，可使用传统硅MOS驱动，相比增强型氮化镓，大大简化栅极驱动电路设计。采用PQFN8x8封装，散热焊盘为源极，减小高频走线面积，提升EMI性能。

充电头网通过拆解了解到，镓未来氮化镓功率器件此前已被铁甲65W氮化镓无线智能充电器、绿巨能65W三口氮化镓快充充电器、悦米65W 1A1C氮化镓快充充电器、唯沃丰65W 2C1A氮化镓快充充电器等产品采用。

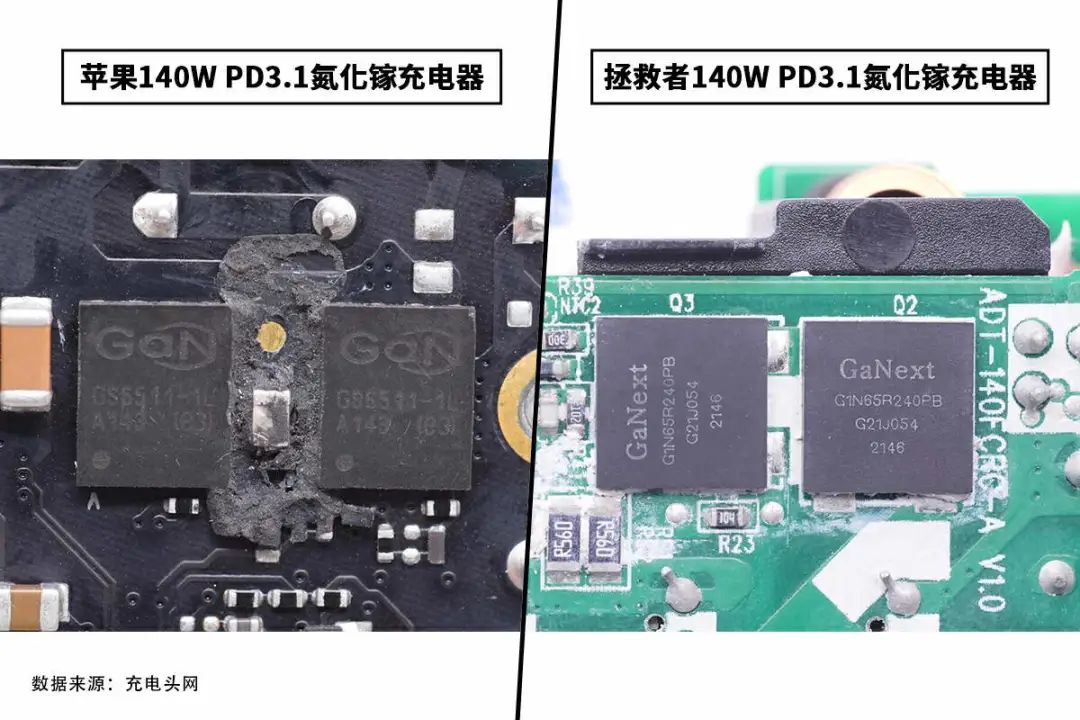

初级开关管

苹果140W氮化镓充电器初级氮化镓开关管来自GaN Systems GS-065-011-1-L，650V耐压，增强型氮化镓开关管。

拯救者140W氮化镓充电器AHB半桥氮化镓开关管采用镓未来G1N65R240PB，是一颗耐压650V的氮化镓功率器件，瞬态耐压800V，标称导阻240mΩ，栅极耐压支持±20V，可使用传统硅MOS驱动，相比增强型氮化镓，大大简化栅极驱动电路设计。采用PQFN8*8封装，散热焊盘为源极，减小高频走线面积，提升EMI性能。

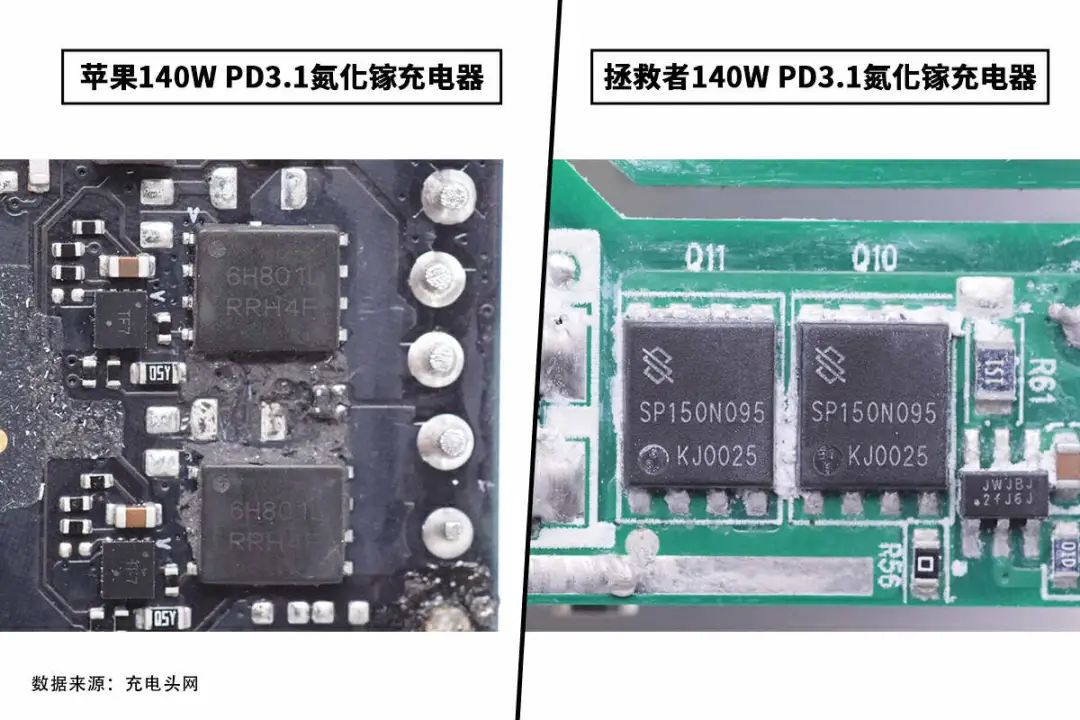

同步整流管

苹果140W氮化镓充电器同步整流管为安森美NTMFS6H801NL，耐压80V，导阻2.7mΩ。拯救者140W氮化镓充电器同步整流管型号SP150N095，两颗并联。

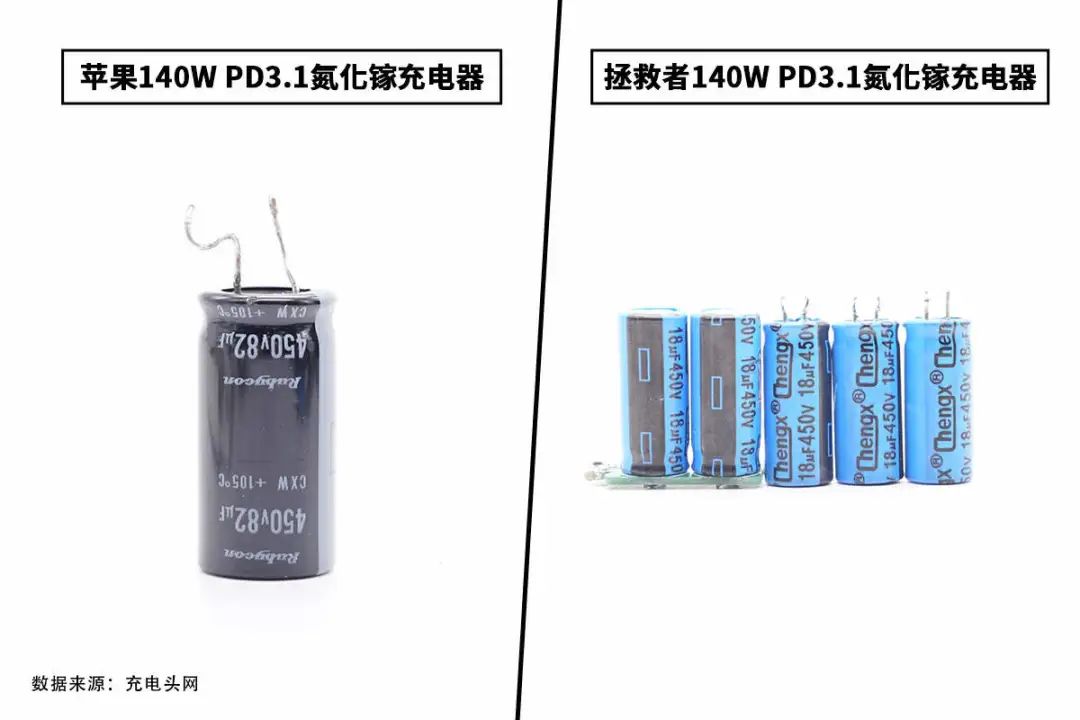

高压滤波电容

苹果140W氮化镓充电器高压滤波电解电容来自红宝石，规格为450V 82μF。拯救者140W氮化镓充电器高压滤波电解电容来自Chengx承兴，五颗规格均为450V 18μF。

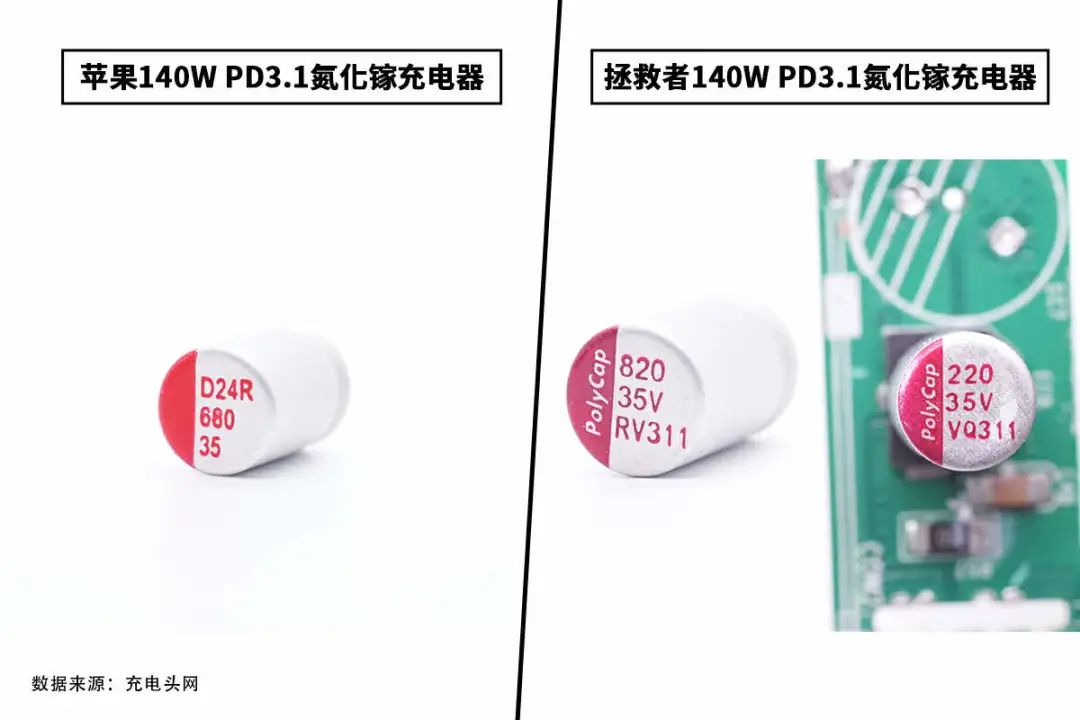

低压滤波电容

苹果140W氮化镓充电器采用固态电容进行同步整流输出滤波，规格为35V 680μF。

拯救者140W氮化镓充电器采用两颗固态电容进行输出滤波，电容来自PolyCap柏瑞凯。其中一颗为RV系列125℃耐热，规格为35V 820μF。另一颗为VQ系列125℃耐热产品，规格为35V 220μF。

柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。

产品性能

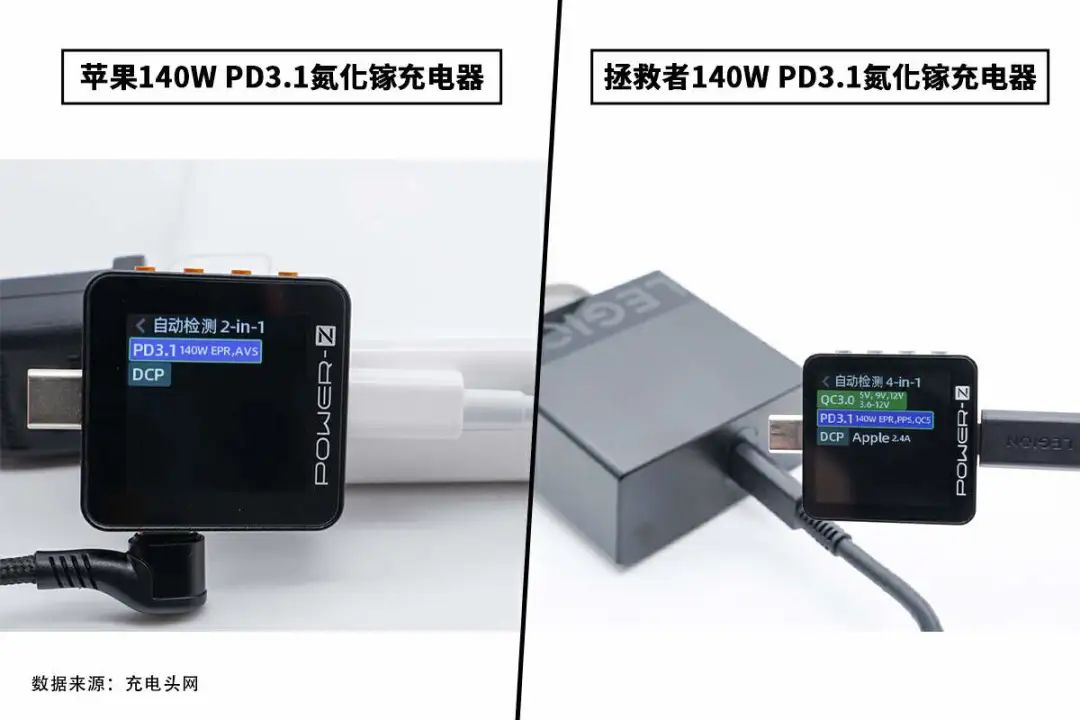

协议

使用ChargerLAB POWER-Z KT002测得苹果140W氮化镓充电器支持PD3.1、DCP充电协议。测得拯救者140W氮化镓充电器支持QC3.0、PD3.1、PPS、QC5、DCP、Apple 2.4A充电协议。

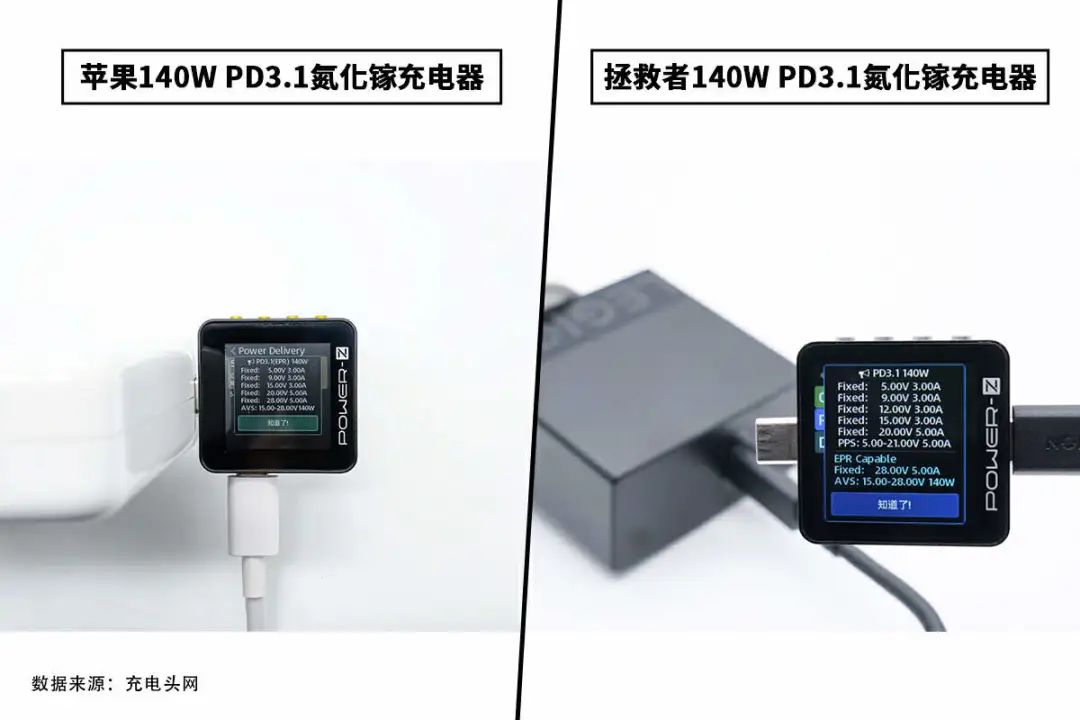

PDO

测得苹果140W氮化镓充电器USB-C口还具备5V3A、9V3A、15V3A、20V5A、28V5A五组固定电压档位，以及PD3.1快充标准下的AVS 15-28V 140W电压档位。相较之下，拯救者140W氮化镓充电器多具备12V3A、5-21V5A两组电压档位。

充电头网总结

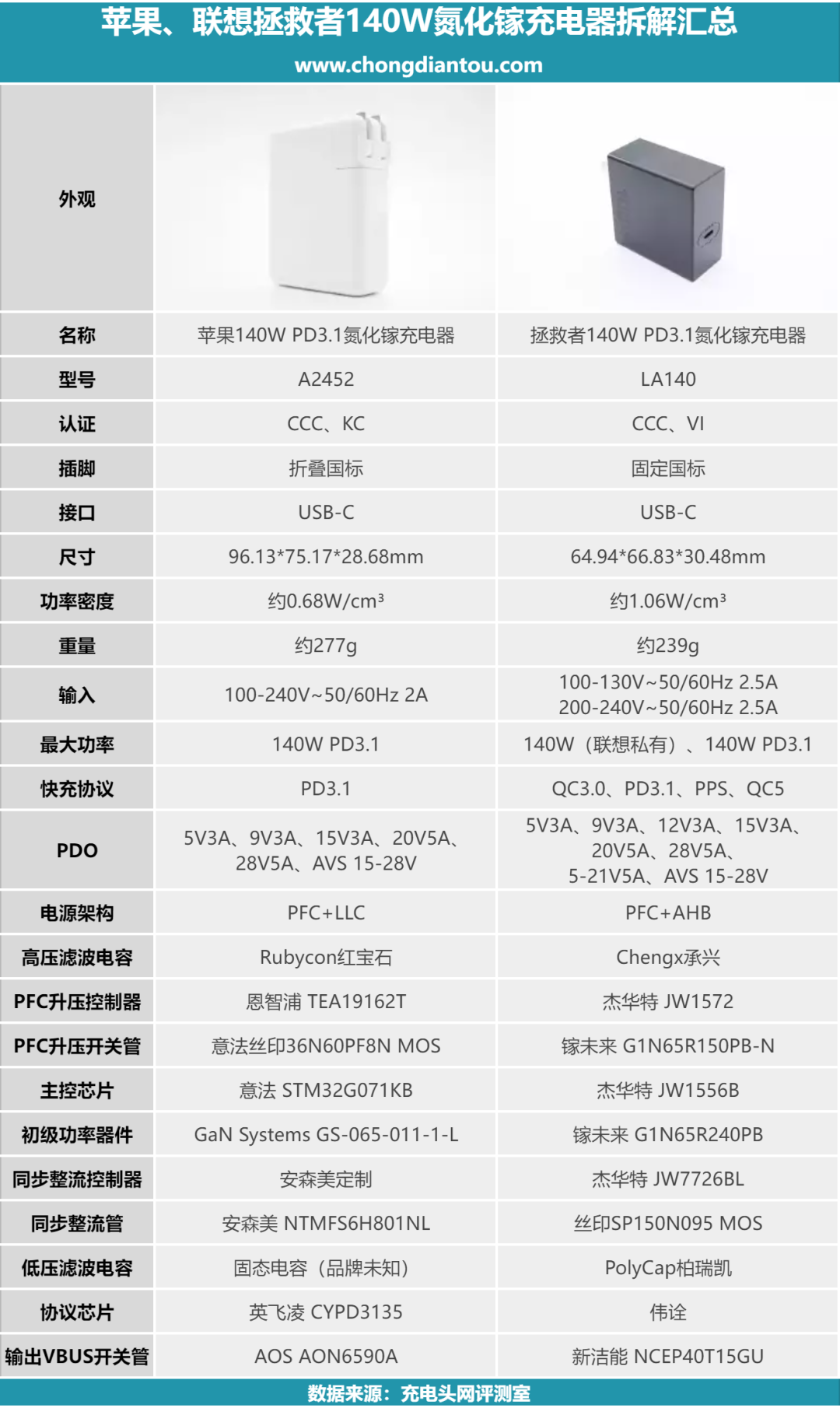

最后附上苹果、拯救者这两款氮化镓充电器的对比汇总表格，方便大家对比两款产品之间的区别。

苹果充电器一向以高规格用料做工著称，这款140W氮化镓充电器可以说体现的淋漓尽致，采用了MCU单片机来作为电源主控芯片可见一般。器件来自恩智浦、意法、安森美、英飞凌等国际大厂，日系红宝石电解电容进行滤波。

但相对来说其也有所谓的“不足”，昂贵的售价，体积很大，很重等，也正是这些因素，让很多用户开始考虑第三方配件，140W快充市场得以一直繁荣。当然对于不差钱的小伙伴，固定场所办公想要一个长久使用的电源，这款原装充电器自然是最合适的。

再说联想拯救者这款140W氮化镓充电器，延续拯救者系列风格设计，很有辨识度。产品基于PFC+AHB电源架构设计，采用了杰华特全套电源方案，氮化镓器件由国内厂商镓未来提供，整体来说可靠性也是很有保证的。

拯救者这款充电器优势在于不仅支持联想140W私有快充，也支持和苹果充电器一样的140W PD3.1快充，对于使用拯救者游戏本娱乐，苹果MacBook Pro办公的双持用户来说，这款充电器便可以满足两台笔记本日常充电需求了。此外这款充电器相对来说小巧很多，京东官方旗舰店售价199元，可以说是目前市面最便宜的140W氮化镓快充，很有性价比。
