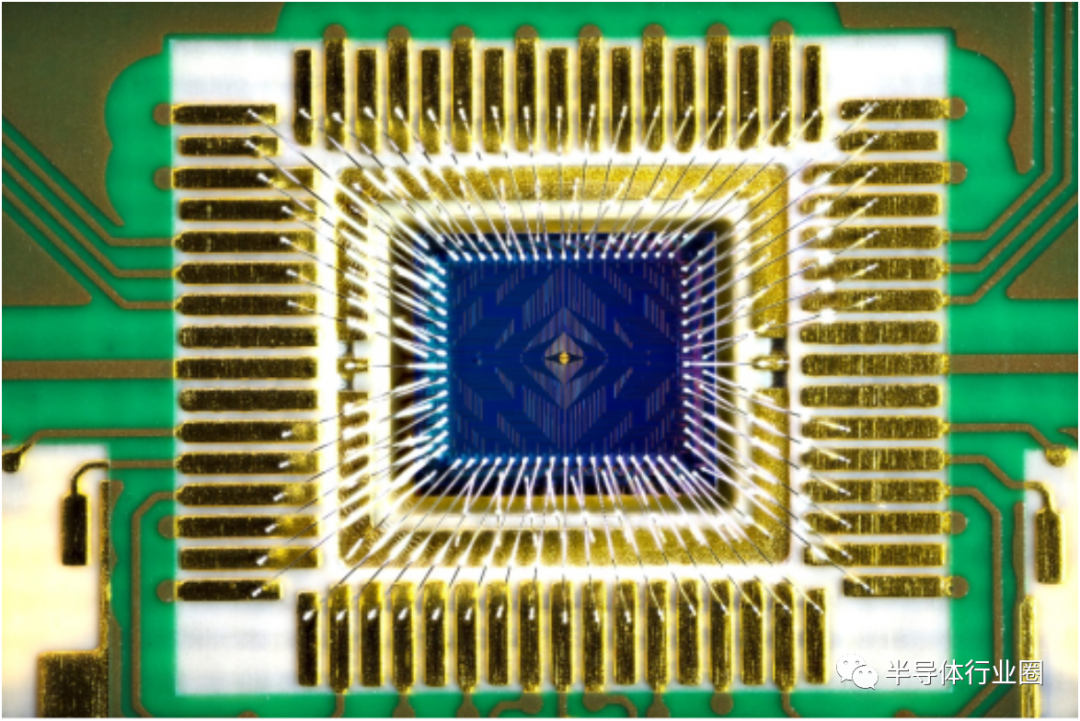

在英特尔的晶圆厂里，Tunnel Falls 是在 300 毫米的硅晶圆上生产的，利用了英特尔领先的晶体管工业化制造能力，如极紫外光刻技术（EUV），以及栅极和接触层加工技术。在硅自旋量子比特中，信息（0/1）被编码在单个电子的自旋（上/下）中。硅自旋量子比特本质上是一个单电子晶体管，因此英特尔能够采用与标准 CMOS（互补金属氧化物半导体）逻辑生产线类似的流程制造它。

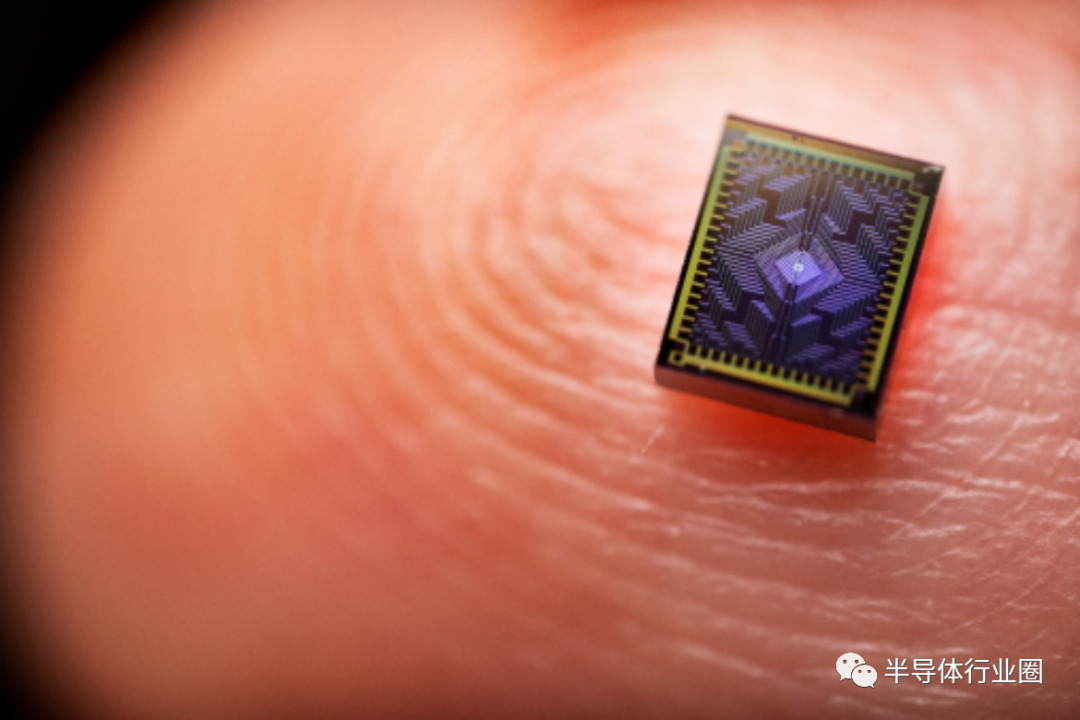

英特尔认为，硅自旋量子比特比其他量子比特技术更有优势，因其可以利用先进晶体管类似的生产技术。硅自旋量子比特的大小与一个晶体管相似，约为 50 x 50 纳米，比其它类型的量子比特小 100 万倍，并有望更快实现量产。《自然·电子学》期刊上的一篇论文表示，“硅可能是最有机会实现大规模量子计算的平台”。
接下来，英特尔将继续致力于提高 Tunnel Falls 的性能，并将其和英特尔量子软件开发工具包（SDK）整合在一起，集成到英特尔的量子计算堆栈中。此外，基于制造 Tunnel Falls 的经验，英特尔已经开始研发下一代量子芯片，预计将于 2024 年推出。
