我的PCB应该采用网格覆铜还是实心覆铜？

电路板的覆铜方式是制造电路板时常用的一种技术。在网格覆铜和实心覆铜两种方式中，哪种更好需要根据具体的应用需求来确定。下面将对这两种覆铜方式进行对比分析。

网格覆铜

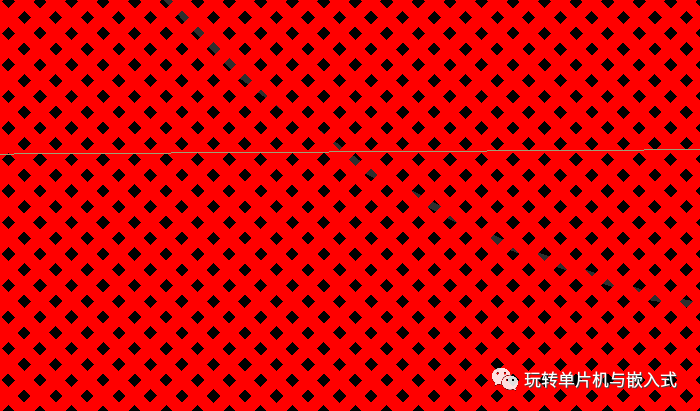

网格覆铜是指在电路板上形成一种网格状的铜覆盖层。这种覆铜方式具有以下优点：

1、优良的散热性能

网格覆铜能够提供较好的散热效果，特别适用于高功率电路板。网格结构有利于空气流通，有效降低电路板的温度。

2、减少铜用量

相比实心覆铜，网格覆铜在制造过程中使用的铜量较少，可以降低成本，并减少对环境的影响。

3、降低电磁干扰：

网格覆铜可以有效地屏蔽电磁干扰，提高电路板的抗干扰能力。

然而，网格覆铜也存在以下缺点：

1、电流集中

由于网格覆铜的铜层分布不均匀，电流在网格间会有较大的集中现象，可能导致电流密度过高，增加线路故障的风险。

2、维护困难

网格覆铜结构复杂，维护和修复起来相对困难。

实心覆铜

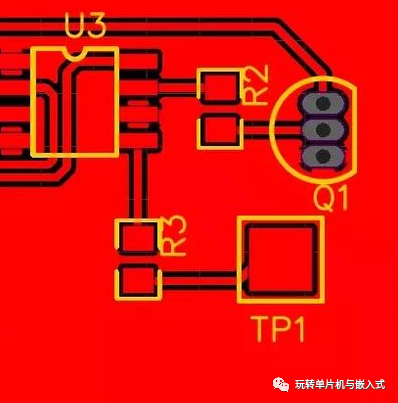

实心覆铜是指在整个电路板表面形成一层连续的铜覆盖层。这种覆铜方式具有以下优点：

1、电流分布均匀

实心覆铜可以确保电流在整个电路板上均匀分布，减少电流密度过高的问题，提高线路的可靠性。

2、易于维护

实心覆铜结构简单，维护和修复起来相对容易。

3、适用于高频信号

实心覆铜在高频信号传输中具有较低的损耗和较好的信号完整性。

然而，实心覆铜也存在以下缺点：

1、散热性能较差

相比网格覆铜，实心覆铜的散热性能较差。对于高功率电路板或需要较好散热的应用，实心覆铜可能不够理想。

2、铜用量较大

实心覆铜需要使用较多的铜材料，增加成本。

对比分析

网格覆铜和实心覆铜都有各自的优势和限制，下面将对它们在不同方面进行对比分析：

1、散热性能

网格覆铜在散热性能方面具有明显的优势。由于网格结构的特点，空气能够更好地流通，从而提高散热效果。特别对于高功率电路板或需要良好散热性能的应用，网格覆铜是更好的选择。而实心覆铜在散热性能方面相对较差。

2、电流分布

实心覆铜在电流分布方面表现更好。实心覆铜可以确保电流在整个电路板上均匀分布，减少了电流密度过高的风险，有利于提高线路的可靠性。而网格覆铜由于网格结构的存在，电流在网格间会有较大的集中现象，可能导致电流密度过高，增加线路故障的风险。

3、材料成本

网格覆铜相比实心覆铜在材料成本方面更具优势。网格覆铜使用的铜量较少，能够降低制造成本，并减少对环境的影响。而实心覆铜需要使用较多的铜材料，增加成本。

4、电磁干扰

网格覆铜在抑制电磁干扰方面表现更好。网格结构能够有效地屏蔽电磁干扰，提高电路板的抗干扰能力。而实心覆铜在电磁干扰方面相对较弱。

总结

网格覆铜适用于高功率电路板或对散热要求较高的应用场景，具有优良的散热性能和抗干扰能力，但在电流分布方面存在局限。

实心覆铜适用于对电流分布均匀性要求较高的场景，具有较好的信号完整性和易于维护的特点。

在选择覆铜方式时，应根据具体的应用需求权衡各个方面的因素。
