怎么控制一个灯泡的亮度呢？如果是直流电的话，给三极管PWM波选择控制它的亮度。

但如果是交流电呢？比如我们家里的220伏50赫兹的交流电，这时候用三极管显然是不合适的，因为交流电的电压一直在发生变化，三极管根本不能正常工作，还有就是交流电的电压太高，一般三极管也承受不了这么大的电压。

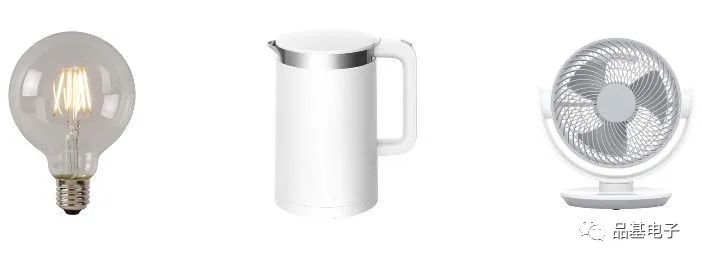

那有什么办法可以控制这个灯的亮度吗？当然有了，那就是晶闸管，它是很重要的，交流控制器件，比如调节交流电的灯光亮度，调节电水壶水温，还有风扇无极调速，都可以用晶闸管实现。

文章相对比较长，字数比较多，大家可以先打开头像关注我，之后慢慢看。

接下来我们就来说一说晶闸管是怎么调节灯泡亮度的，在讲之前，我们需要先了解怎么控制晶闸管的开启和截止。

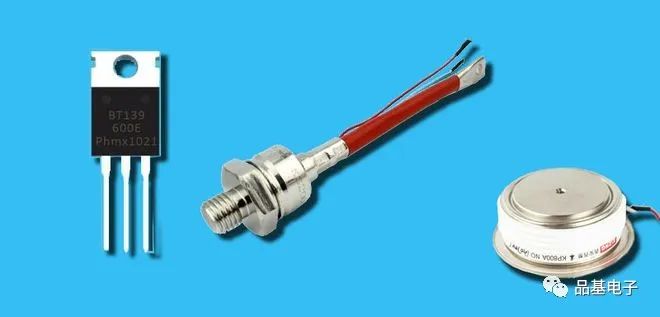

这是一个普通的晶闸管，当我们给G极一个适当的电压，它就导通了，但是如果这时候把电压去掉，它不能截止，要想使它截止只需要把电源电压给去掉，利用晶闸管的这个特性，就可以把它用在交流电的灯光调节上。

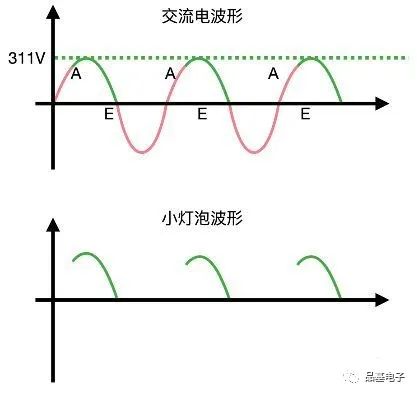

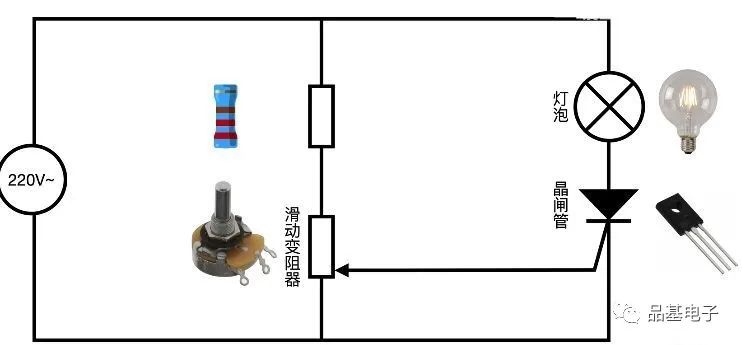

这就是晶闸管的交流调光电路，我们只需要转动滑动变阻器就能调节灯泡的亮度，电源的波形，当交流电增加到A点时，经过变阻器R2和R1的分压，R2此时输出的电压恰好使晶闸管导通，此时灯泡就被点亮了，再往后，灯泡会一直亮，直到E点，交流电的电压降为零，晶闸管截止，灯泡又熄灭。

然后等到下一个A点来临，灯泡又被点亮，在这个过程中，小灯泡身上的波形是这样的，但由于交流电的频率很快，我们几乎看不到它的闪烁，如果我们想要灯泡亮度更高，可以把滑动变阻器R2往上调节，这样R2输出的电压会更大一些。

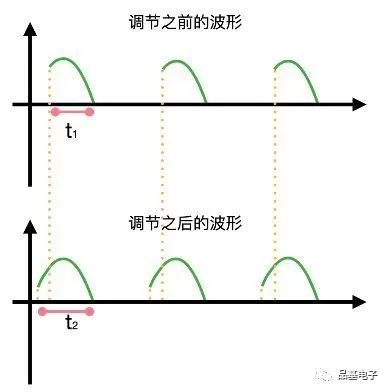

不等交流电到达A点，在B点晶闸管就导通了，然后和上述过程一样，等交流电到达E点晶闸管又会截止，以此往复，此时落在小灯泡身上的波形是这样的，可以看出它们的波形差不多，但是调节之后的导通时间明显比之前更长。

所以调节之后，小灯泡有更多的时间参与发光，它的亮度自然也更高了，如果我们想让小灯泡更亮，就把滑动变阻器往上调，反之亦然。

在这个电路中，小灯泡最多只能有一半的时间参与导通，这是因为交流电有一半是反向的，等到了交流电的负半周期，小灯泡自然就熄灭了，所以小灯泡最亮也只能到达他平时亮度的一半，所以说这种晶闸管是半控器件
