丽隽功率MOS在光伏储能逆变中的应用

光伏发电系统是利用太阳能光伏板直接将太阳能装换成电能的发电系统，具有可靠性高、使用寿命长、不污染环境、既能独立发电又能并网运行等特点。与水电、风电、核电相比，太阳能发电没有任何排放和噪声。随着国家对可再生清洁能源发展的重视，光伏产业的发展也会不断壮大。

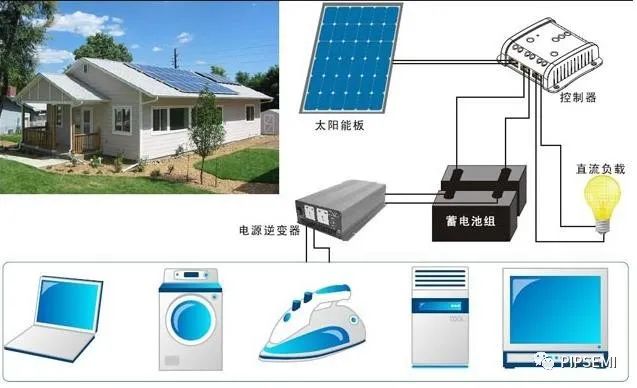

△家用太阳能发电系统

丽隽功率半导体的产品包括高压和超高压平面VDMOS、中低压沟槽栅MOSFET、中低压屏蔽栅沟槽SGT MOSFET、超结MOSFET、IGBT、FRD及第三代半导体等多种系列的功率半导体产品。

封装形式多种多样，包括PDFN5*6、TO-252、TO-263、TO-220、TO-247、TO-3P、TOLL等主流封装。覆盖电压范围广、内阻低，适合各种大功率应用。

逆变器应用推荐

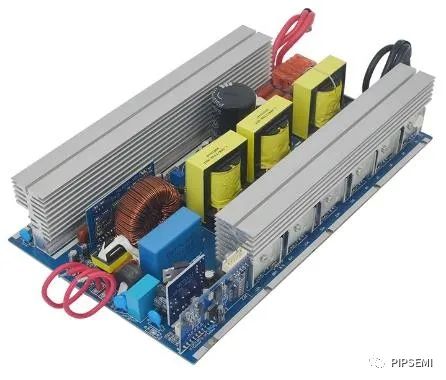

逆变器是由一些半导体材料、电容器、电感器等电子元器件组成的将直流电转换为交流电的电子设备，由升压、逆变、逻辑控制、滤波等电路组成。输出的交流电具有高频和调制波特性，使它更加适合于一些特殊的载荷和电力设备。逆变器可以在电网电源不可用的情况下，提供需要的交流电源，从而保障一些重要的电力设备的持续运行。被广泛应用于太阳能发电、风力发电、变频空调、UPS(不间断电源)、PCS(储能变流器)等领域。

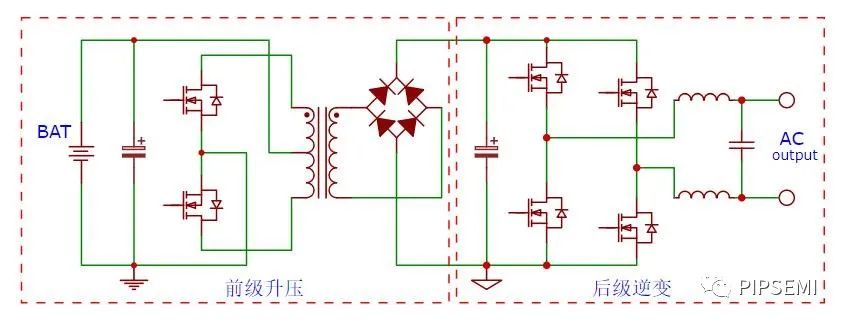

△逆变器典型应用电路

MOS在逆变器应用主要为前级升压和后级逆变两部分。前级升压将电池电压升至高压，后级逆变将高压逆变成交流电。

前级升压常用拓扑结构为推挽结构，MOS选型一般为电池电压的三倍以上，封装TO-220。

△丽隽半导体产品型号

后级逆变常用拓扑结构为全桥逆变，一般选用500~650V MOS，封装TO-220。

△丽隽半导体产品型号

光伏优化器应用推荐

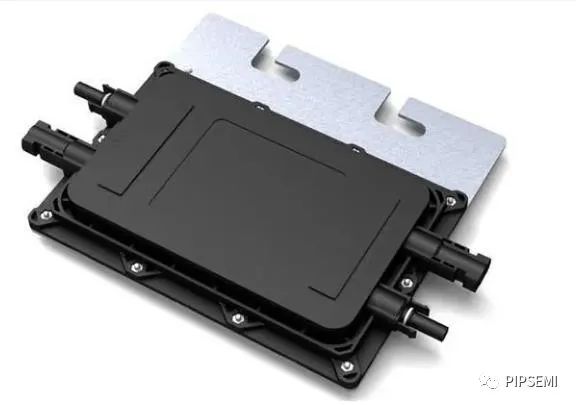

光伏优化器是一种调节太阳能光伏板输出功率的电子设备。由于太阳能光伏板的输出功率受到温度、光照强度等因素影响导致输出效率低。光伏优化器通过对外界因素进行监测和调节，使得太阳能光伏板输出功率最大化，从而提高光伏发电的效率。

光伏优化器工作原理主要包括两个部分：MPPT(最大功率点追踪)和DC-DC电路。因为在一样的光照条件下，光伏组件在不同的工作电压会有不同的输出电流。而MPPT(最大功率点追踪)通过对太阳能光伏板输出电压和电流监测、调节，找到最大功率点，控制DC-DC将太阳能光伏板的输出转换为适合逆变器或电池所需的电压和电流。

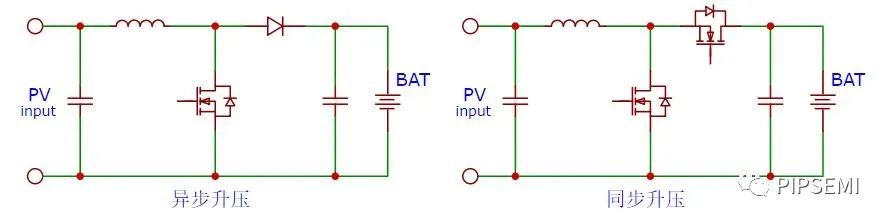

△DC-DC典型升压应用电路

非隔离DC-DC主要有升压型(Boost)、降压型(Buck)、升降压型(Boost-buck)。按照整流方式来分，可分为同步整流、异步整流。以升压型为例，有同步升压和异步升压。异步升压通过二极管整流，二极管上的损耗比较大，所以效率低;而同步整流通过MOS管反向导通特性减小续流过程的损耗，所以效率更高。

DC-DC应用中MOS的开关频率高达几百KHz，对MOS的动态参数要求较高。SGT管的低Ciss、Crss，低内阻的特性非常适合高频应用，封装PDFN5*6。

△丽隽半导体产品型号

电池管理系统(BMS)应用推荐

电池管理系统用于监控、调节电池的充放电，以及在故障时及时关闭输出回路，保证电池的使用安全。

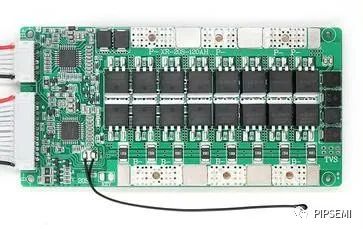

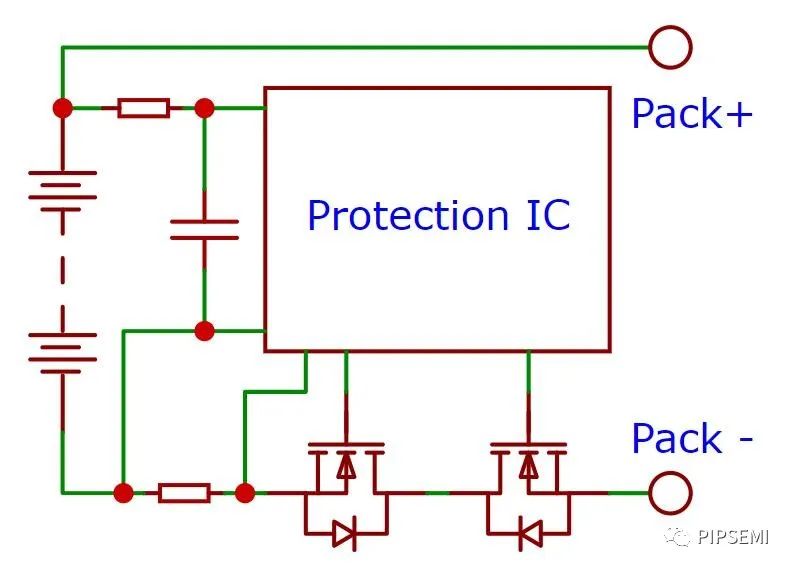

△电池管理系统（BMS）典型应用电路

针对电池管理系统，丽隽功率半导体提供丰富的中低压产品，产品内阻低、雪崩耐量大，能够适应应用中负载短路等各种异常情况，提高锂电池使用的安全性、可靠性。推荐使用低压TrenchSGT，PDFN5*6、TO-252、TO-263、TOLL等封装。

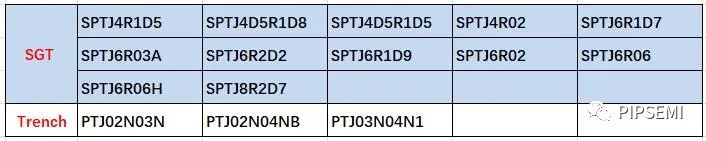

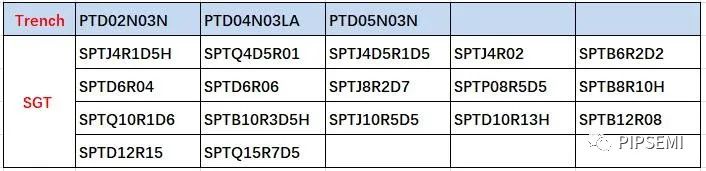

△丽隽半导体产品型号
