-----充电头网拆解报告第2594篇-----前言
随着智能家居、快充设备的普及与应用，消费者也开始逐渐斟酌家用插座的质量。插座选好了、选对了才能让自己使用起来更舒心也更放心。
绿联这款65W六位总控延长线插座，采用全新GaN X65氮化镓智能快充技术，体积小重量轻。并且兼容多种快充协议，最高支持65W快充，支持多设备同充，能很好满足手机、笔记本等电子设备快充需求。下面让我们一起来开箱拆解这款产品，看看这款智充插座是不是你的心仪之选。
此前充电头网已经拆解了绿联30W 2A1C智充数码排插、绿联100W智充魔盒Pro（3C1A）氮化镓插座、绿联65W智充魔盒2C2A氮化镓快充插座、绿联30W智充魔盒Life（2A1C）USB插座等带USB模块插座产品，欢迎查阅。
绿联65W六位总控延长线插座开箱

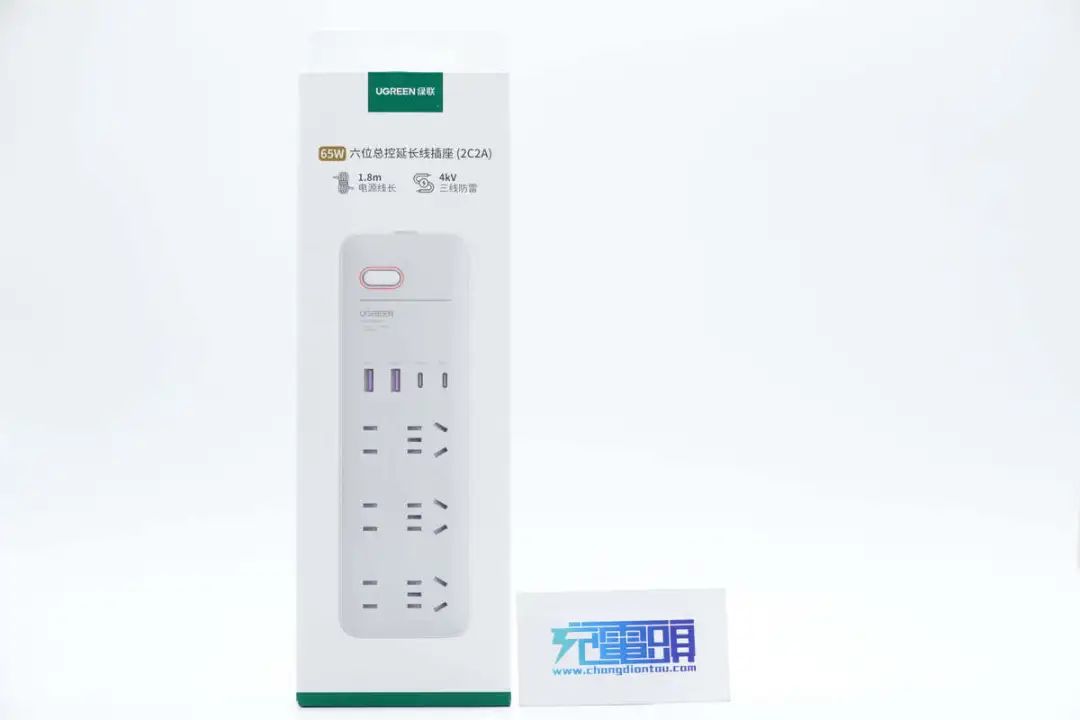

包装盒印有UGREEN绿联品牌、产品名称、外观，并有线长1.8m和4kV三线防雷卖点。
侧面印有集成抗电涌电路、吸收尖峰电流两大功能特点。
另一侧是符合新国标、耐高温阻燃材料、儿童保护安全门、加粗电源线芯四大特点。

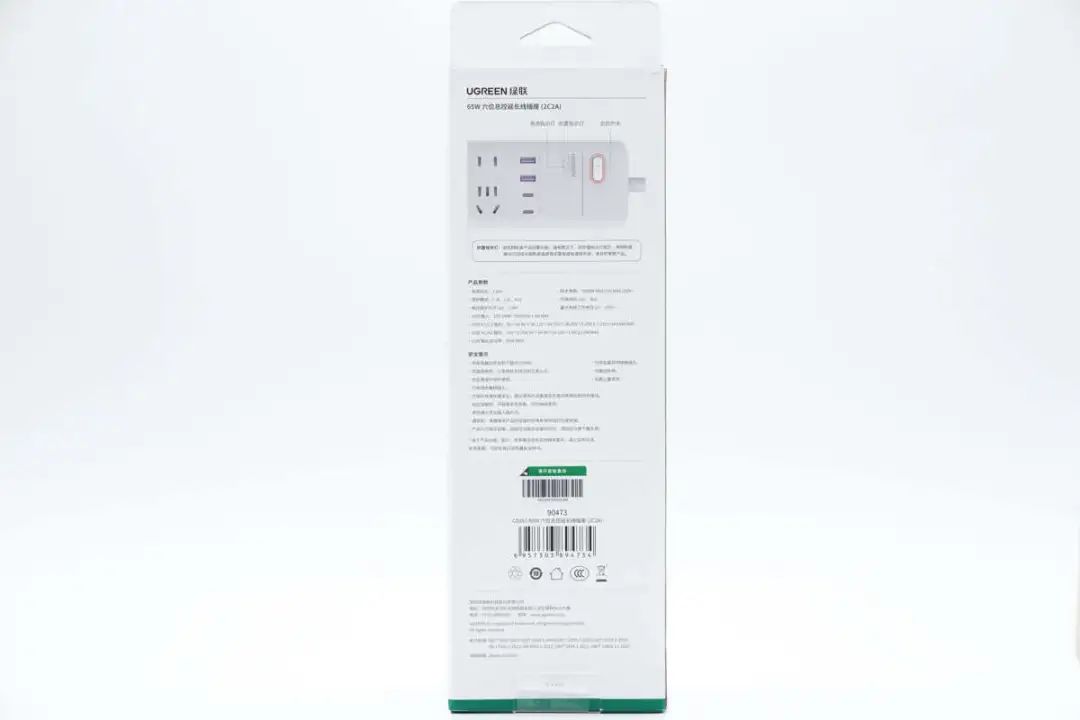

背面为产品介绍图和技术参数等信息。

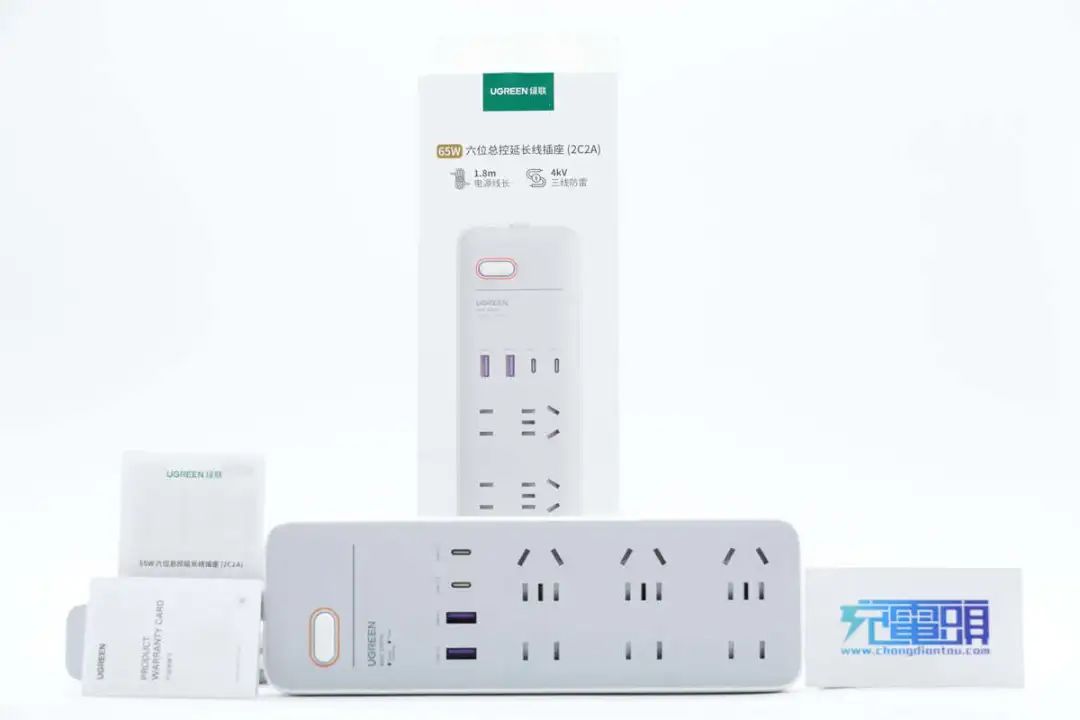

打开包装盒，内含插座、产品说明书、保修卡及插座。

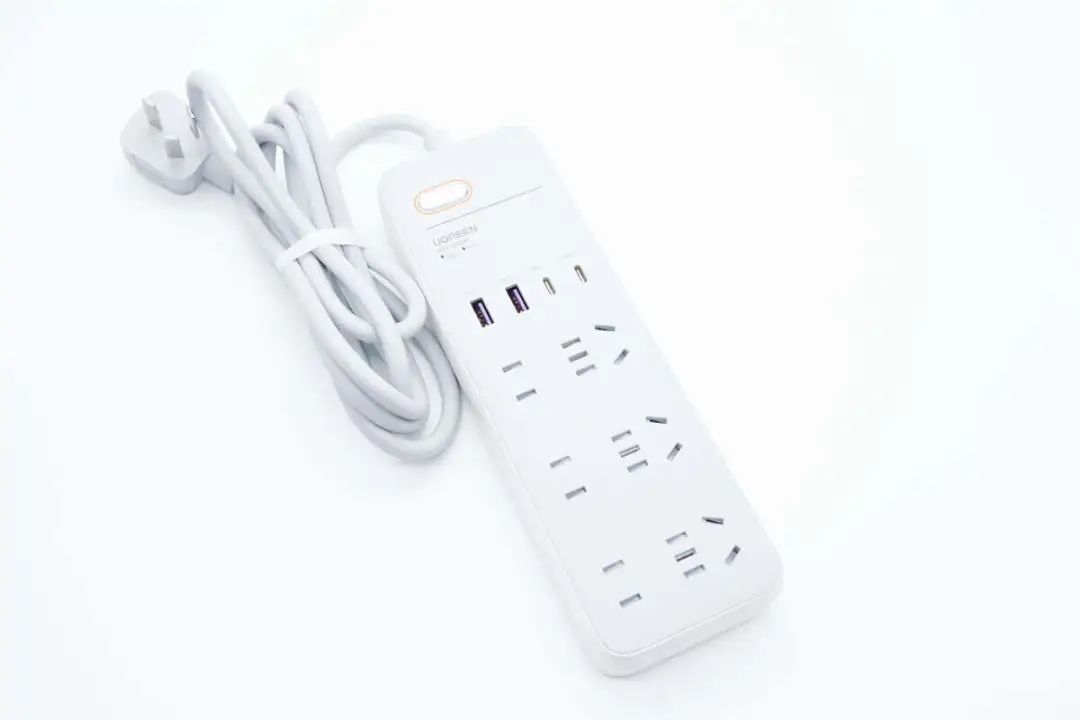

绿联 65W 六位总控延长线插座采用白色高温阻燃 PC 材质，灰质插孔面板+白色外壳拼接设计。

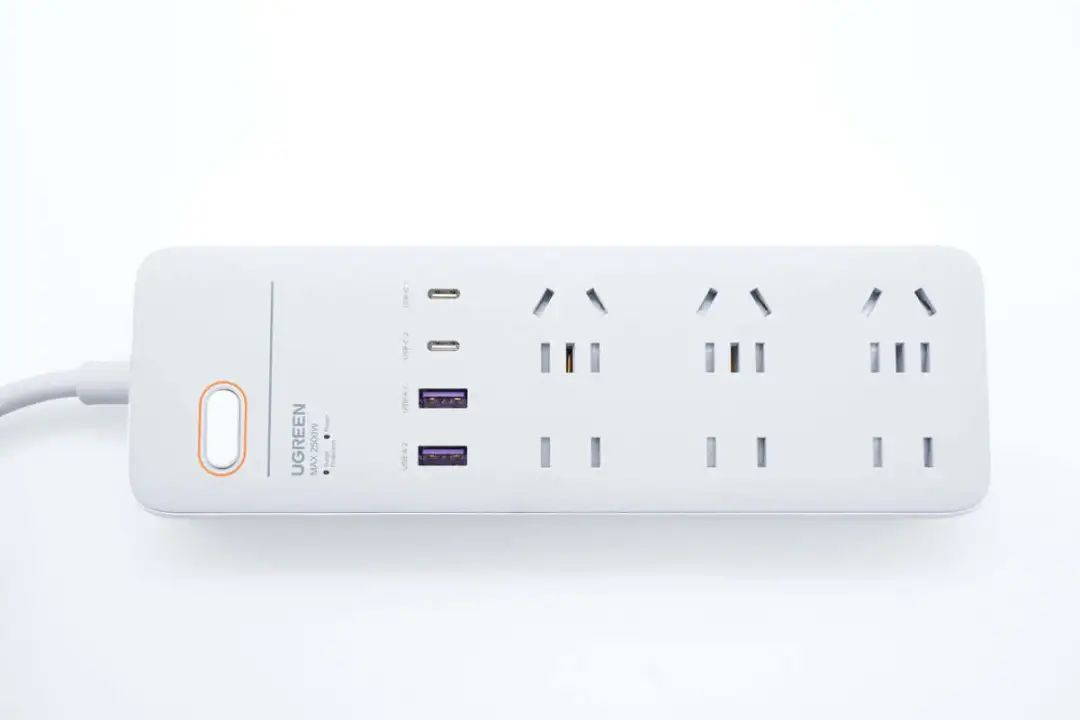

机身顶面配有三组双孔位插口+三组五孔位插口+四个USB端口，AC端口依据 GB/T 1002-2021《家用和类似用途单相插头插座 型式、基本参数和尺寸》标准制作，孔间间距达到42mm，满足大插头多电器同时使用，互不拥挤。

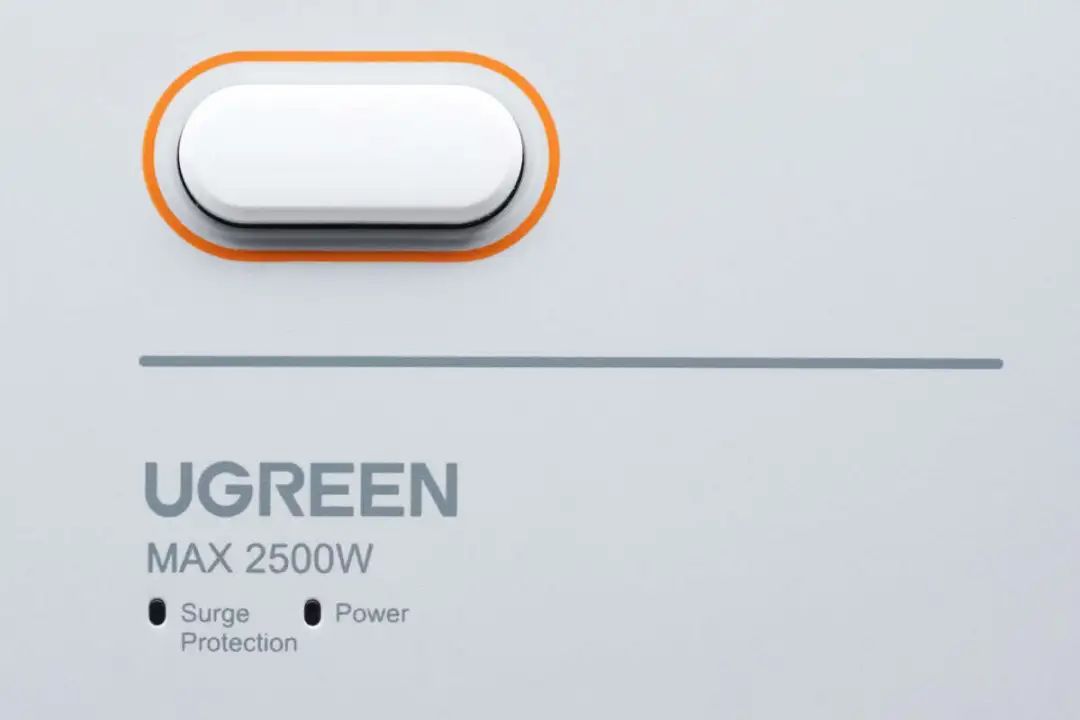

总控开关椭圆形按压式设计，旁边设有防雷和电源通断状态指示灯，采用柔和灯光设计，在暗光情况下也不会刺眼。

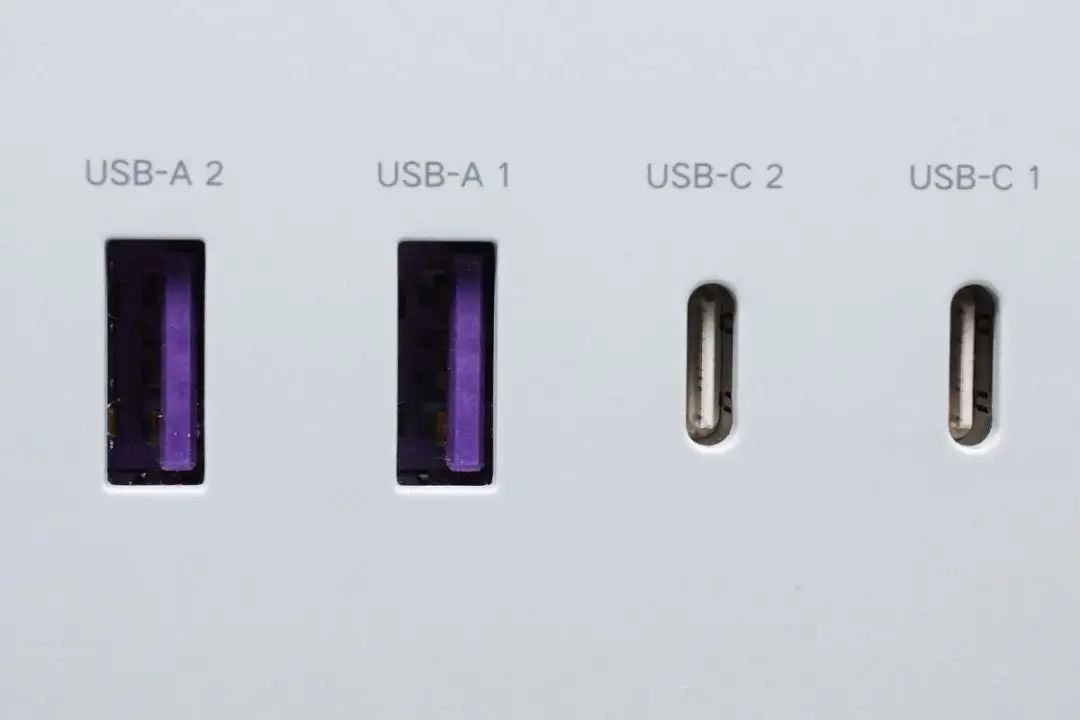

2A2C四个USB接口间距适宜，并且旁边都印有区别标识方便使用。

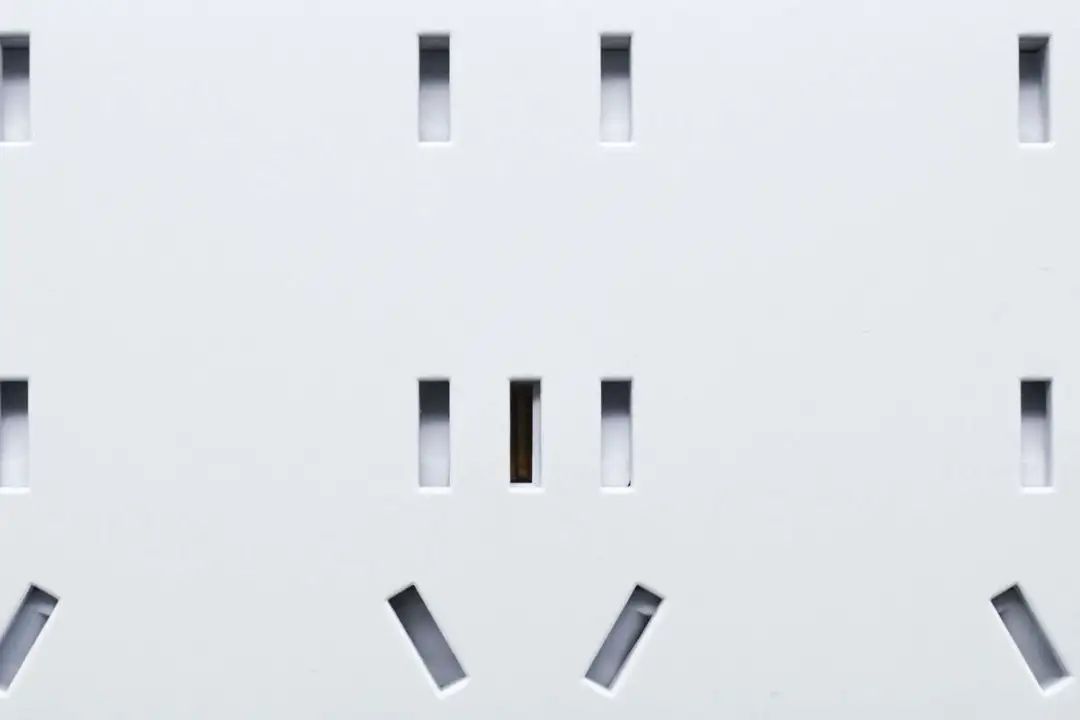

五孔插孔和双孔插孔内部都采用了安全门设计，插孔安全门单孔需要75N（约15斤左右）以上的力才能打开，避免孩子使用异物插入带来安全隐患。
插座底部印有警告标语及产品参数。

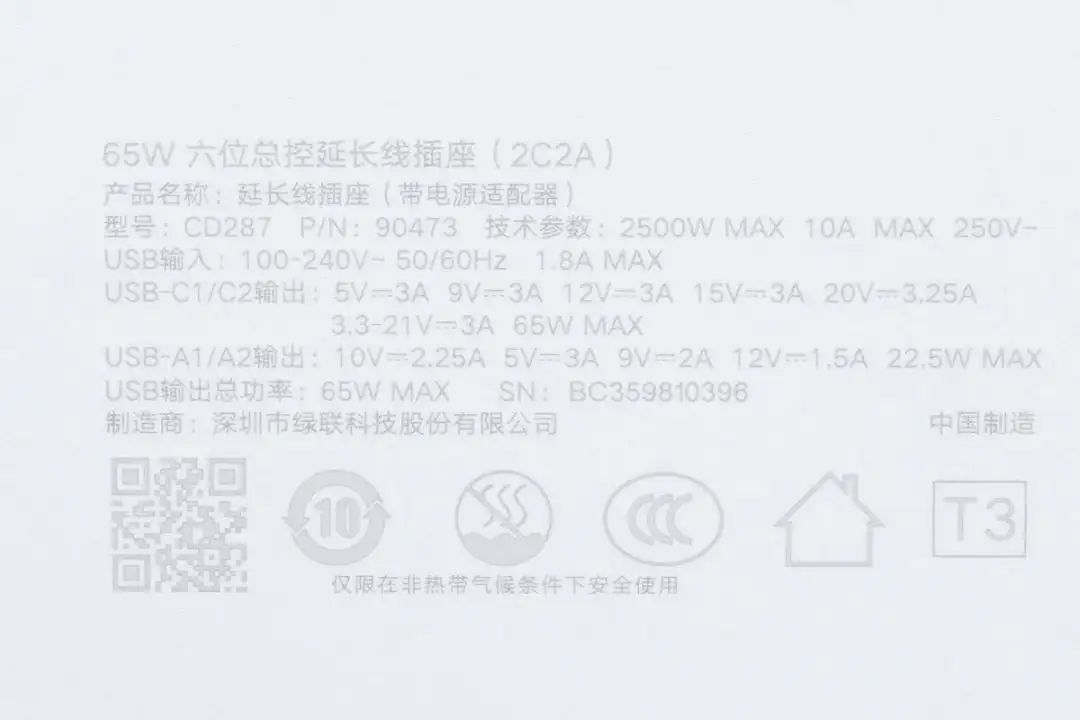

产品详细参数特写
65W 六位总控延长线插座（2C2A）
产品名称：延长线插座（带电源适配器）
型号：CD287
技术参数：2500W MAX 10A MAX 250V~
USB输入：100-240V~ 50/60Hz 1.8A MAX
USB-C1/C2输出：5V3A，9V3A，12V3A，15V3A，20V3.25A，3.3-21V3A，65W MAX
USB-A1/A2输出：10V2.25A，5V3A，9V2A，12V1.5A，22.5W MAX
USB输出总功率：65W MAX
制造商：深圳市绿联科技股份有限公司
产品通过了CCC认证。

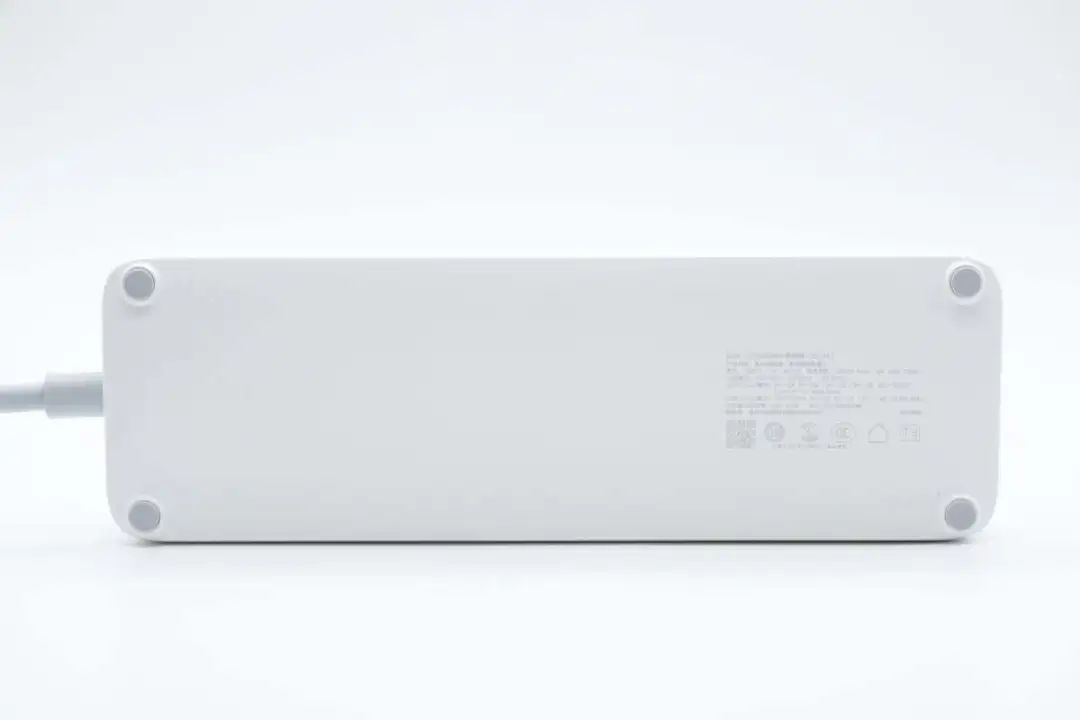

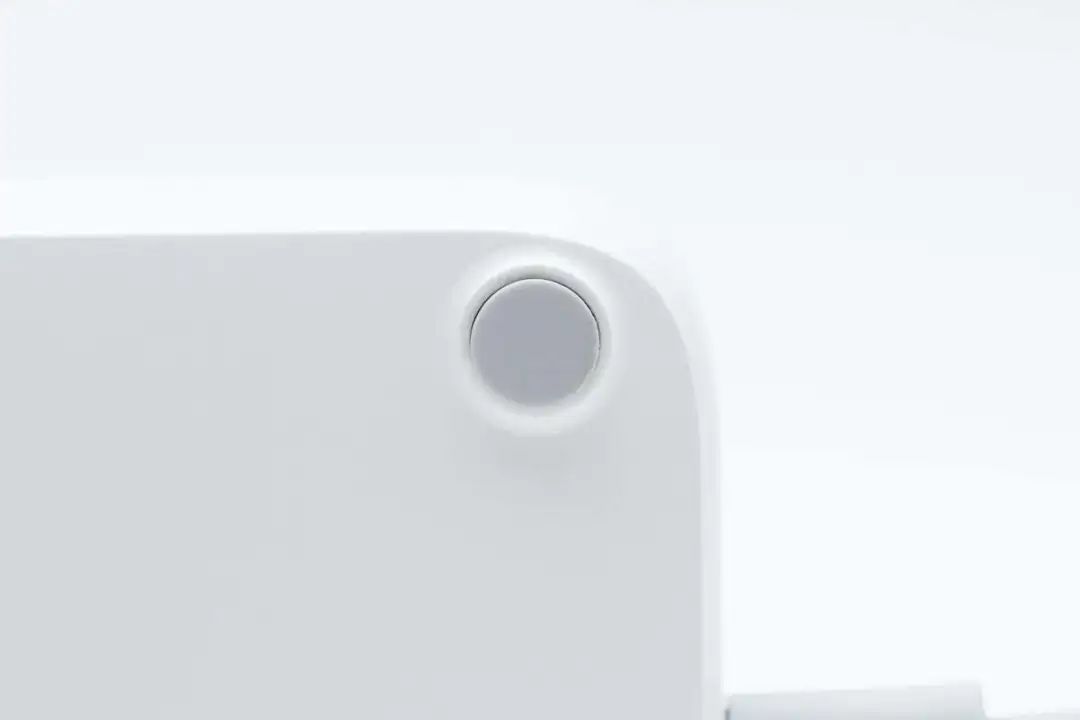

底部四端配有硅胶胶垫，使得插座在放置时稳固不易晃动。

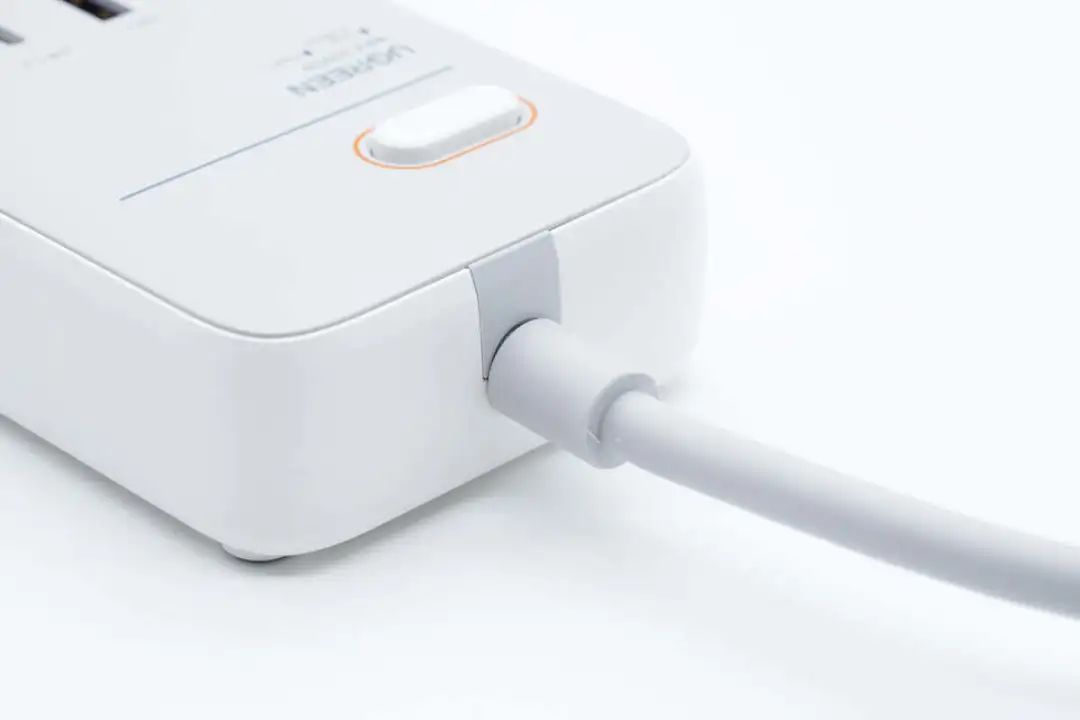

线缆与机身连接处采用防护 SR 设计，耐用避免电源线外被弯折破皮。

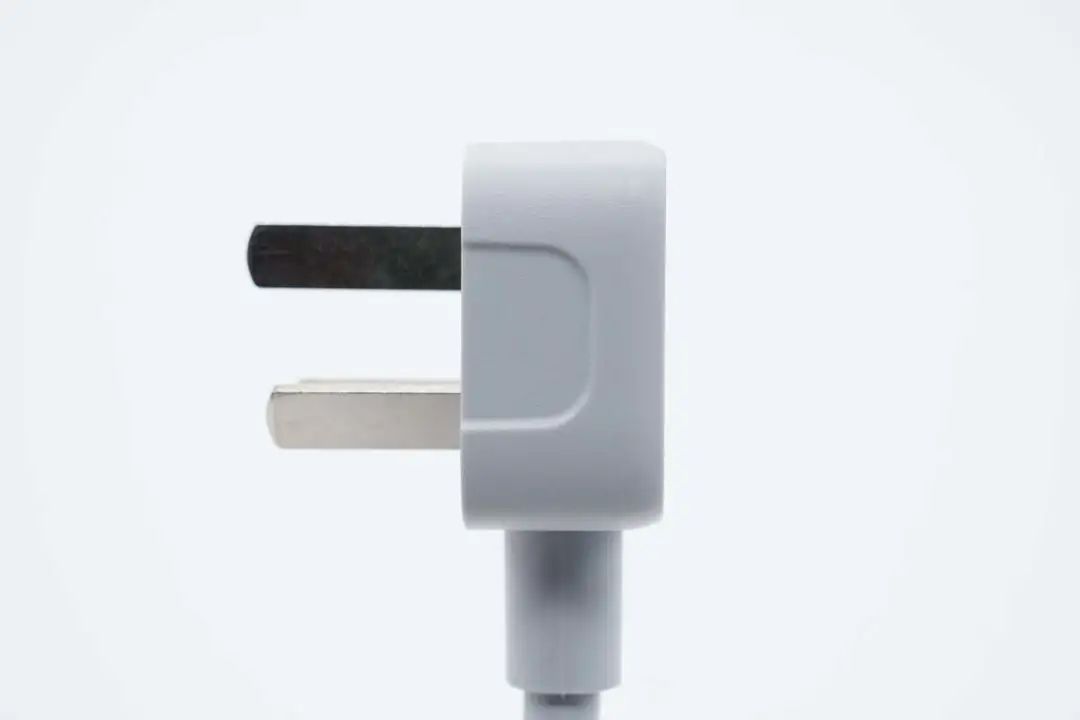

插头侧面采用凹槽设计，使得插拔受力。

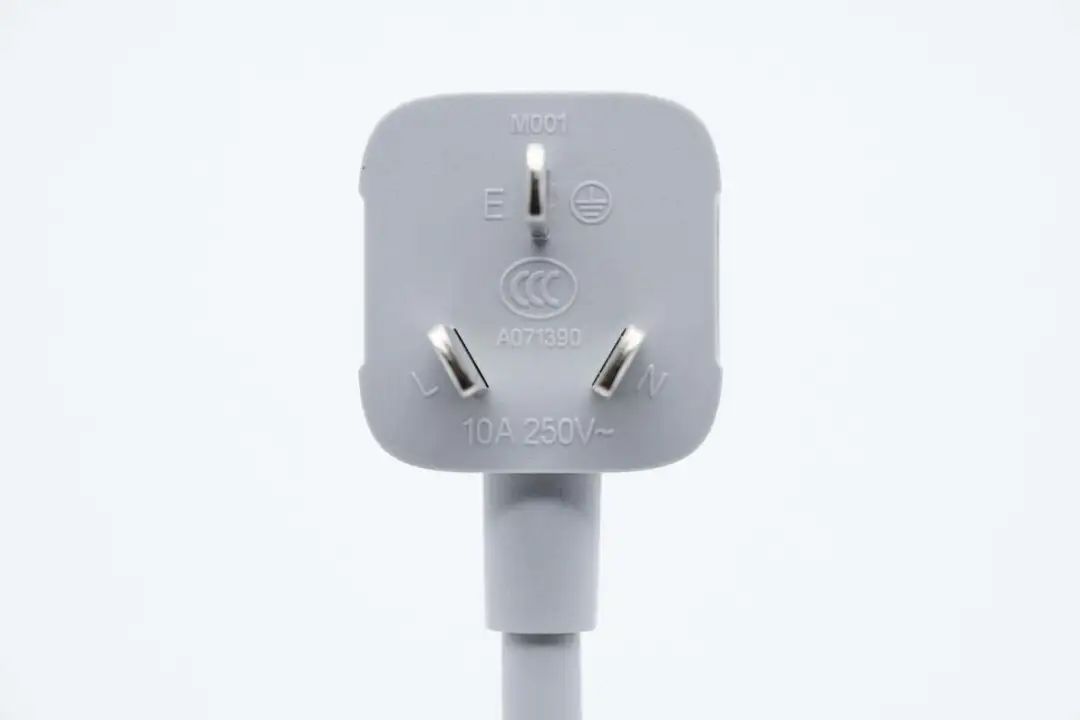

插头上标明10A 250V~规格，并通过了CCC认证。

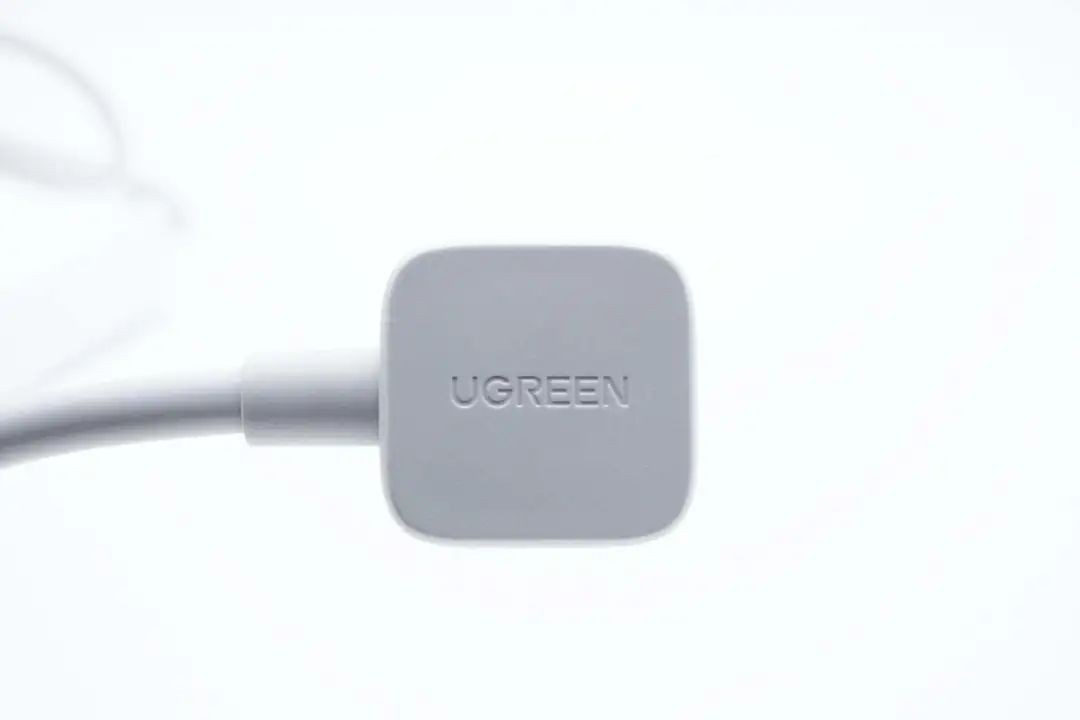

插座背面印有UGREEN品牌标识。

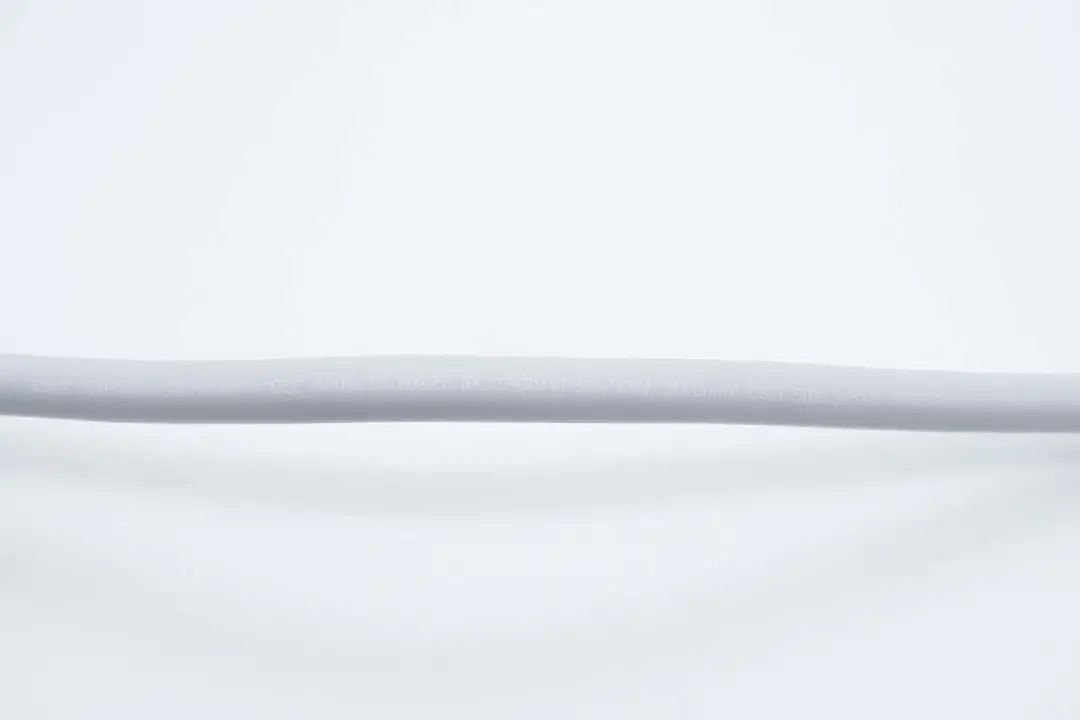

其线身加粗处理，发热更少，安全系数更高。

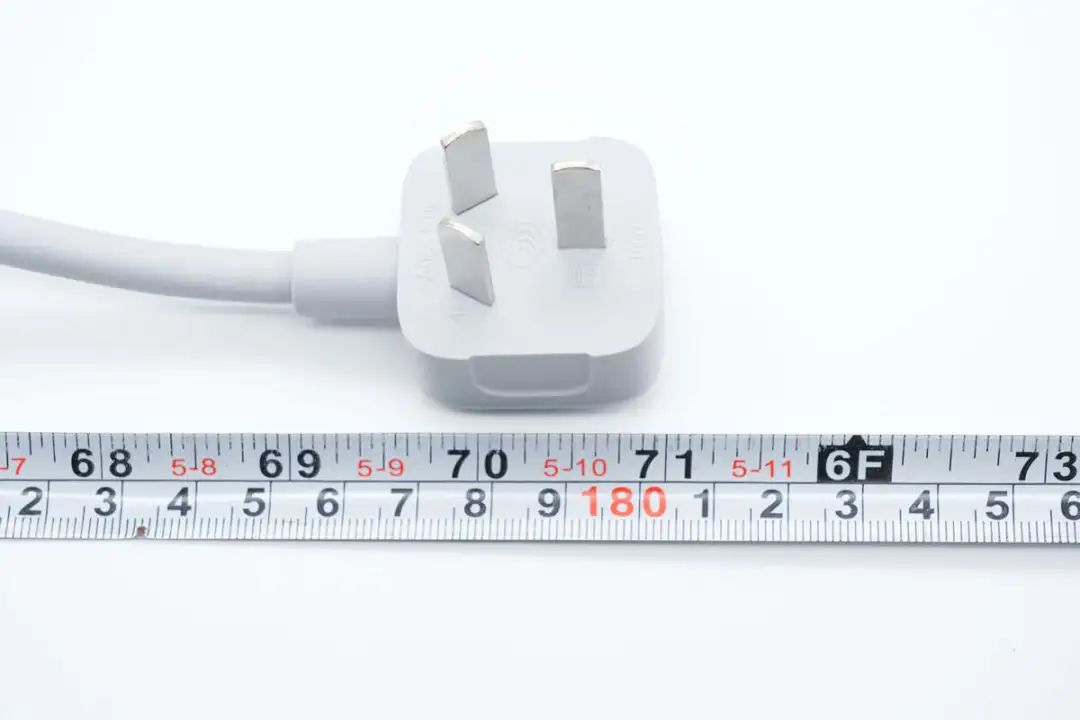

测得插座电源线外露长度约1.8米。

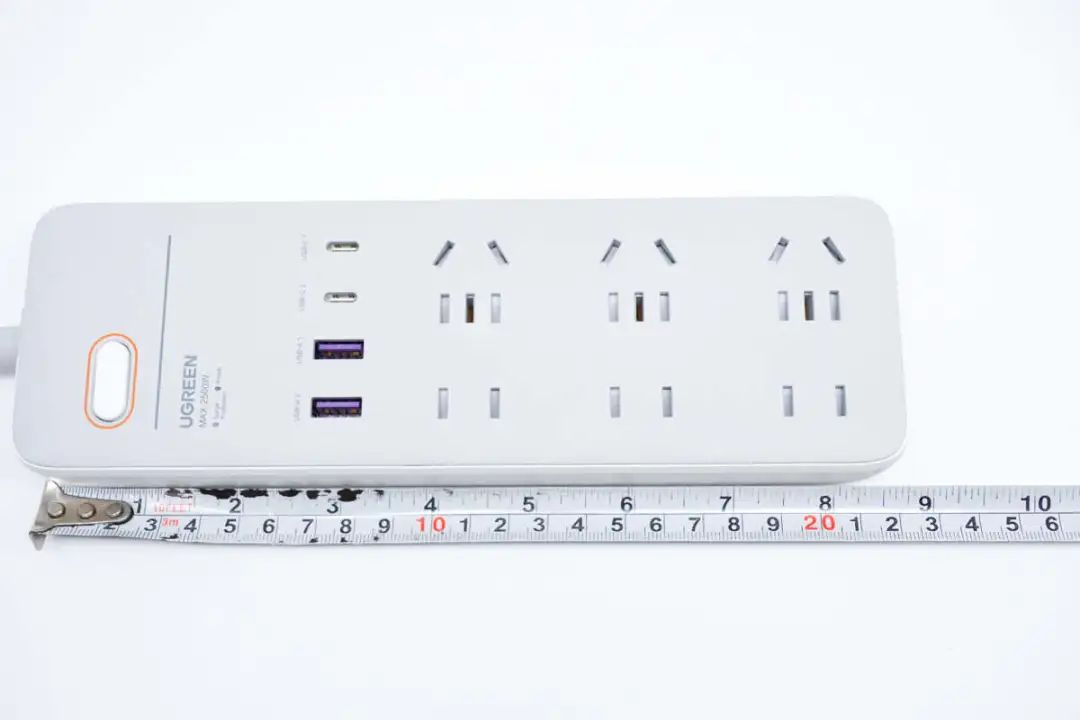

插座本体机身长度约为22cm。

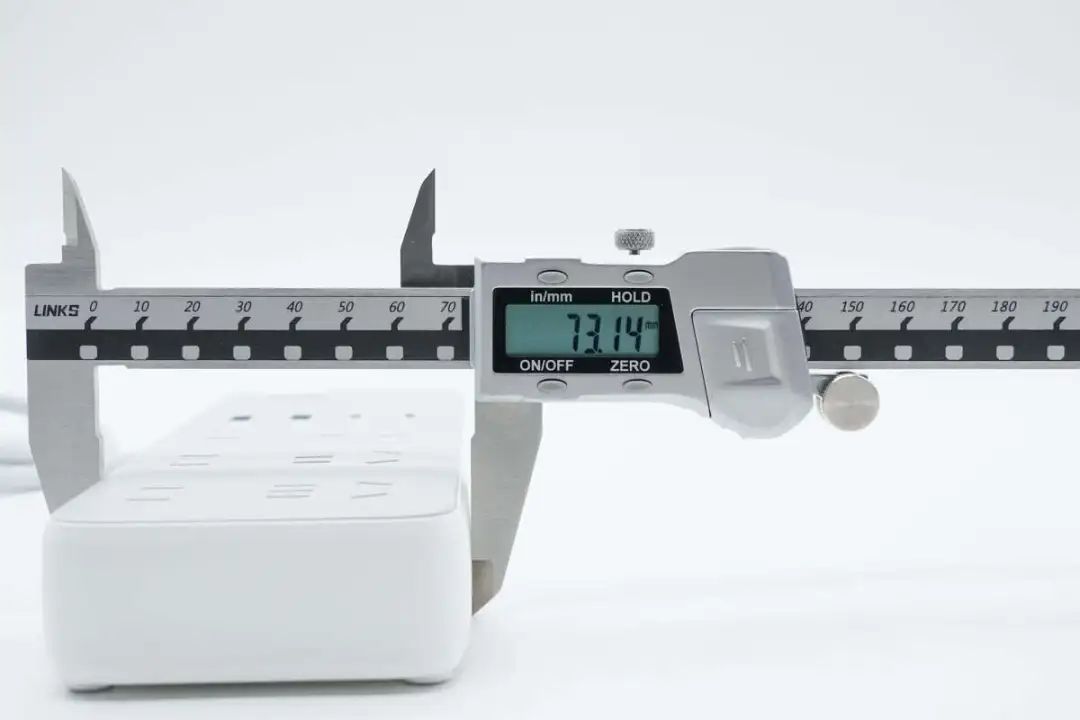

宽度约为7.3cm。

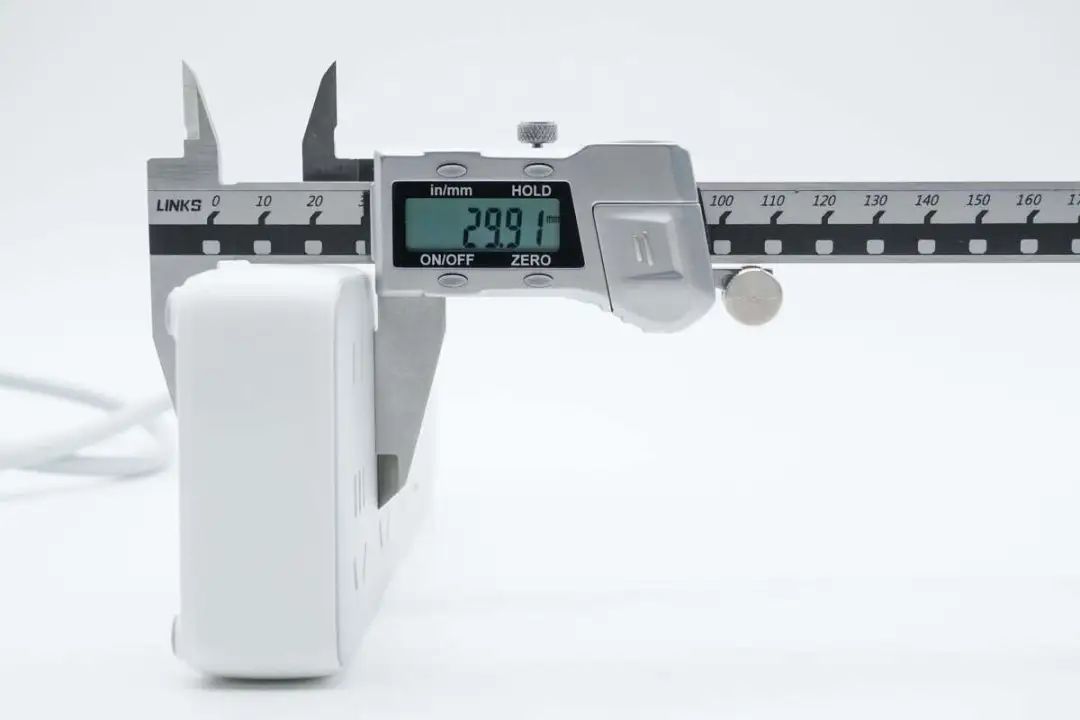

厚度约为3cm。

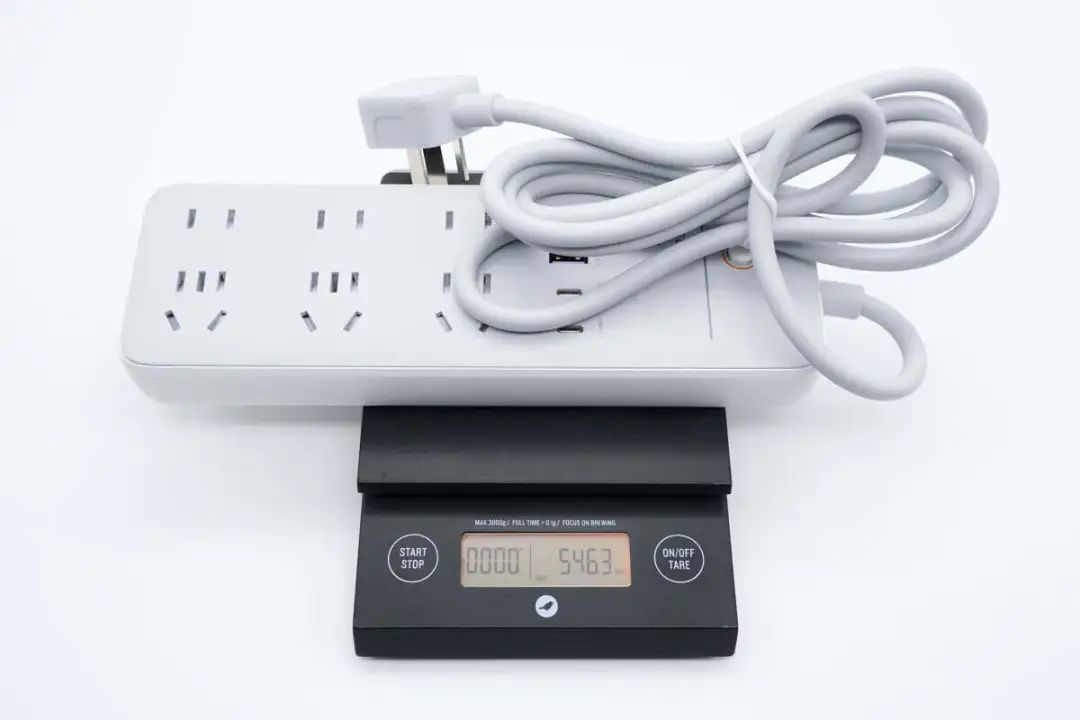

另外测得产品重量约为546g。

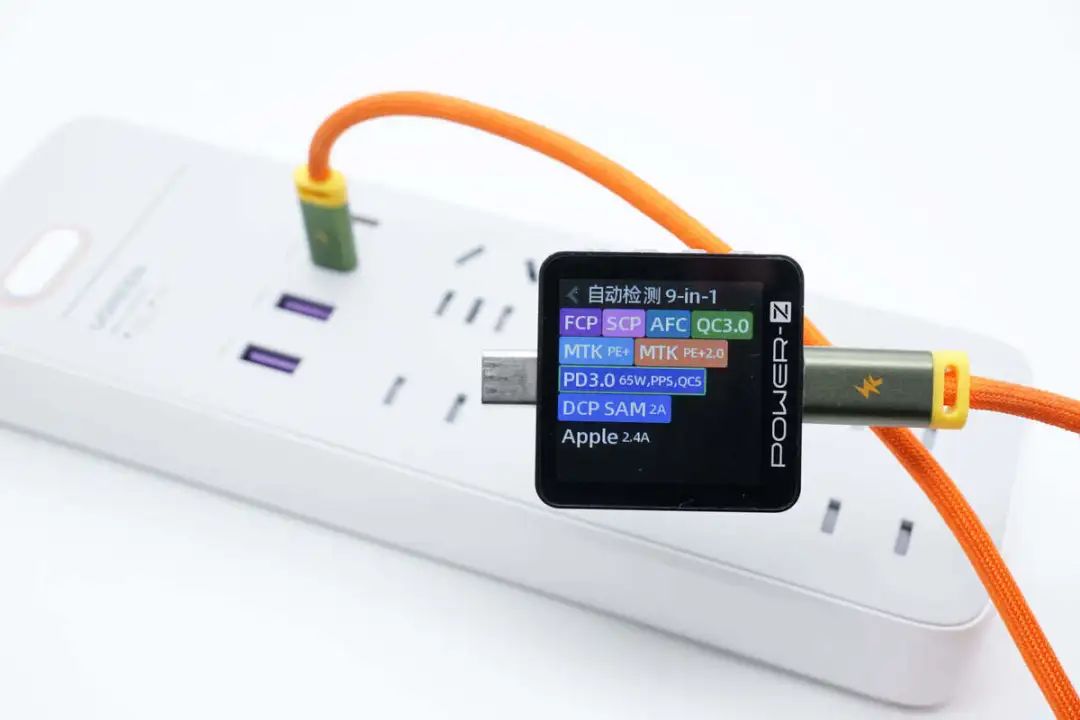

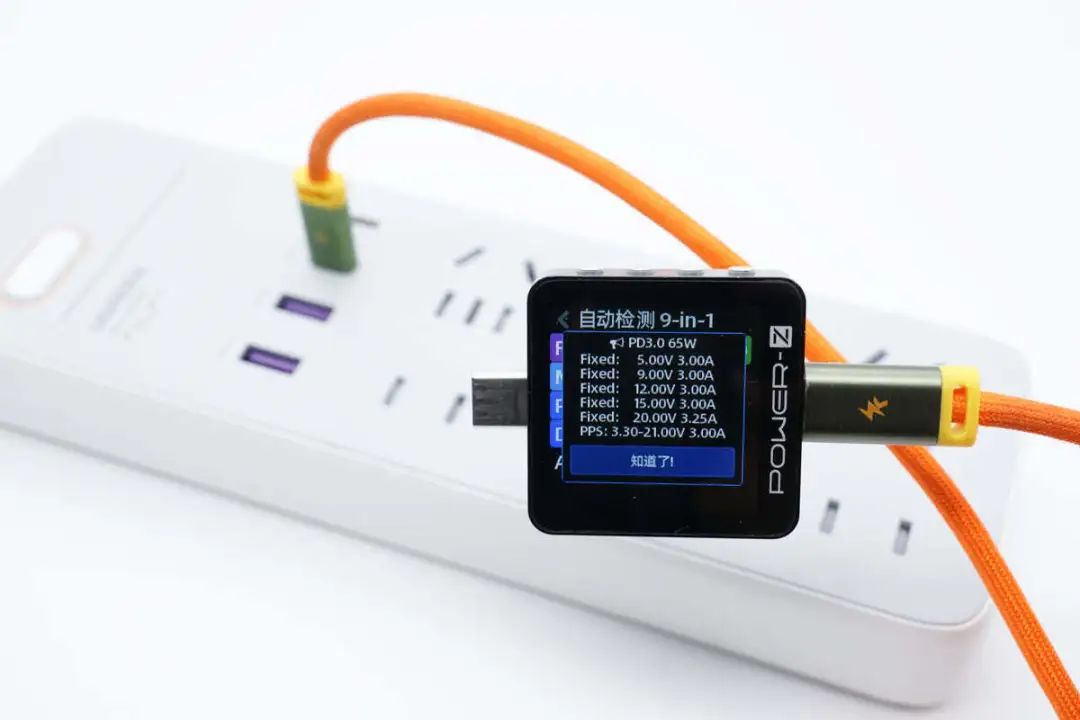

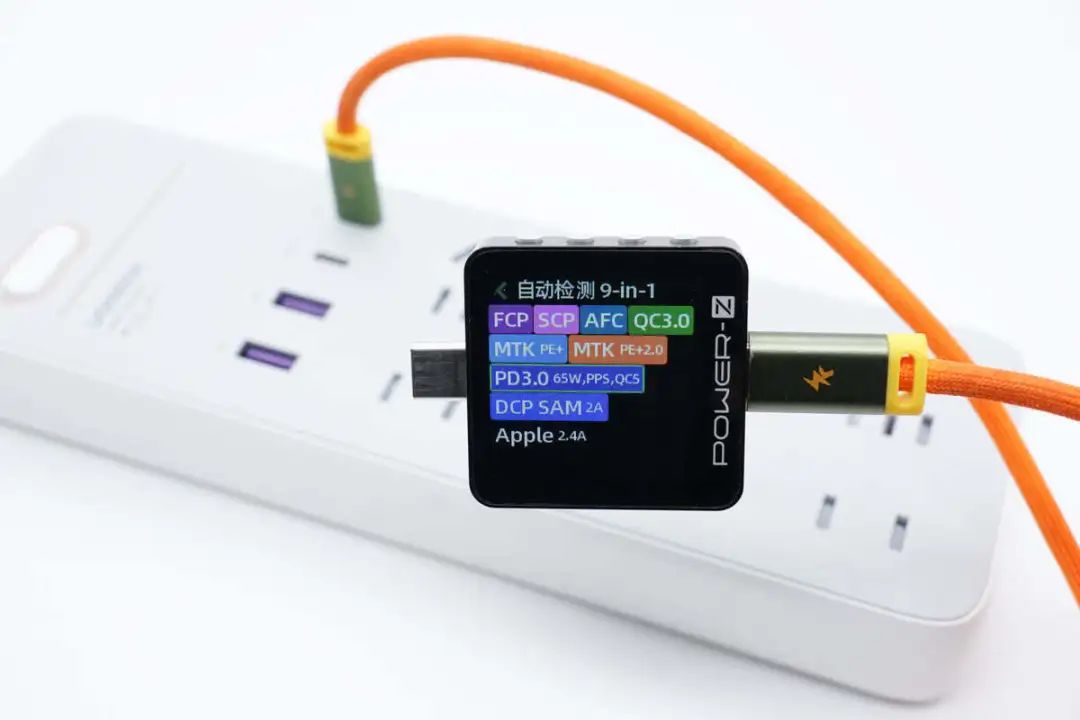

使用ChargerLAB POWER-Z KM003C 测得USB-C1口支持FCP、SCP、AFC、QC3.0/5、PE2.0、PD3.0、PPS、DCP、Samsung 5V2A以及Apple 2.4A充电协议。

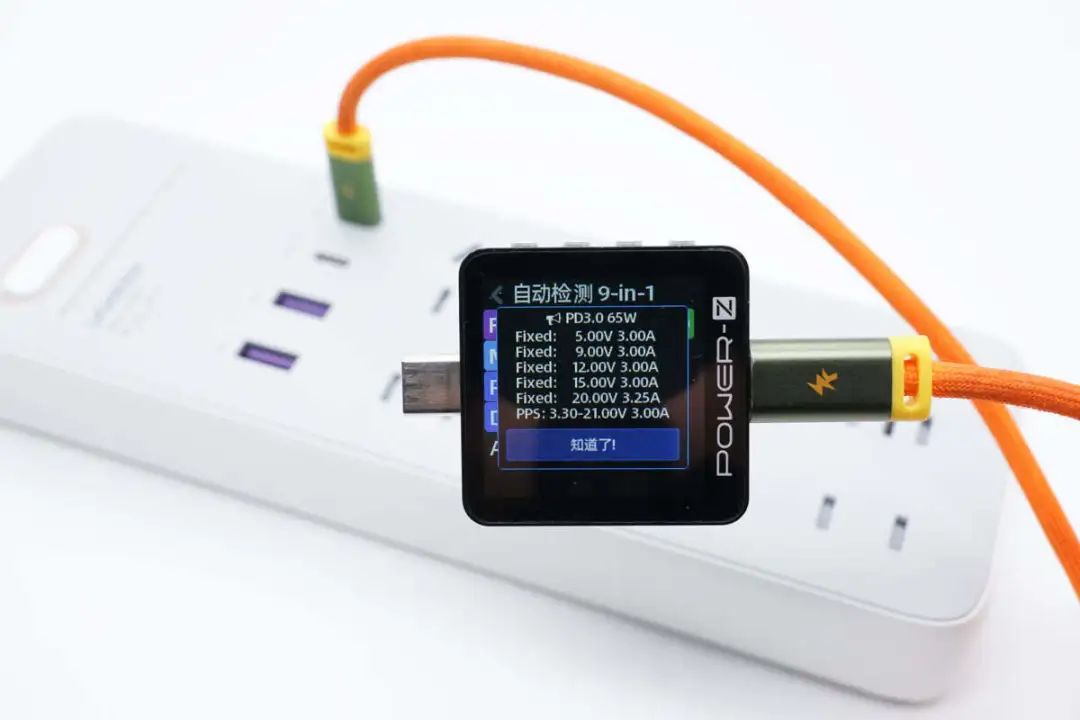

并且还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。
测得USB-C2口支持协议与USB-C1口的相同。
PDO报文也一样，表明两个USB-C口支持功率盲插。

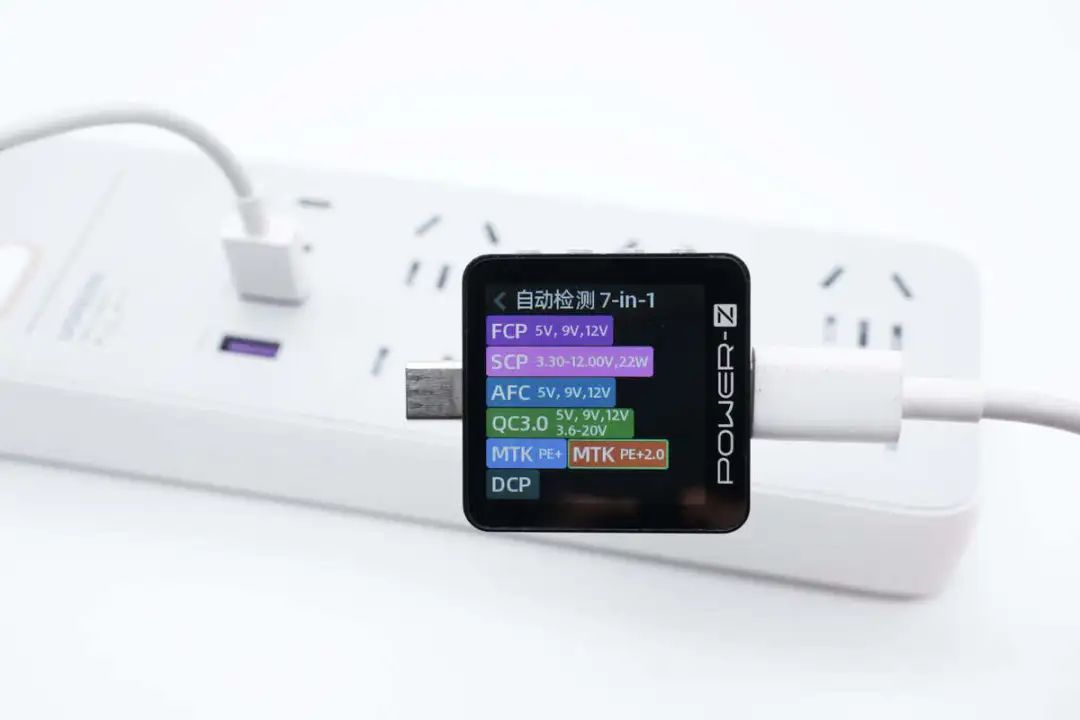

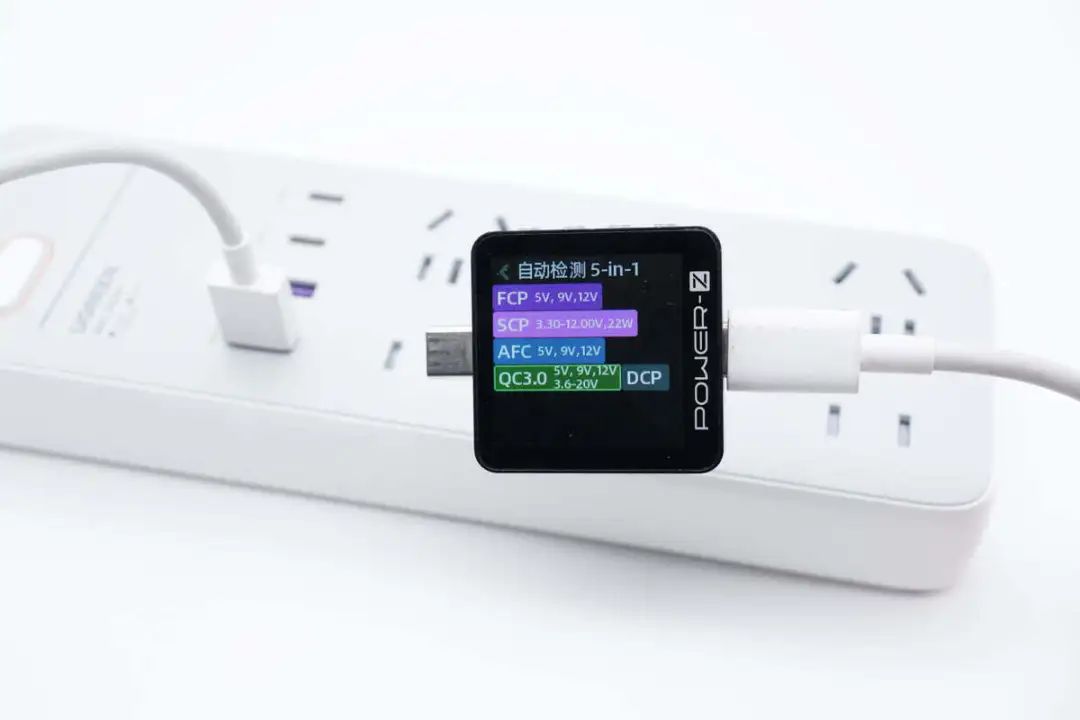

测得USB-A1口支持FCP、SCP、AFC、QC3.0、PE2.0以及DCP充电协议。
测得USB-A2口支持FCP、SCP、AFC、QC3.0、DCP充电协议。
绿联65W六位总控延长线插座拆解
看完了绿联这款65W六位总控延长线插座的开箱和展示，下面就进行拆解，一起看看内部的用料和设计。

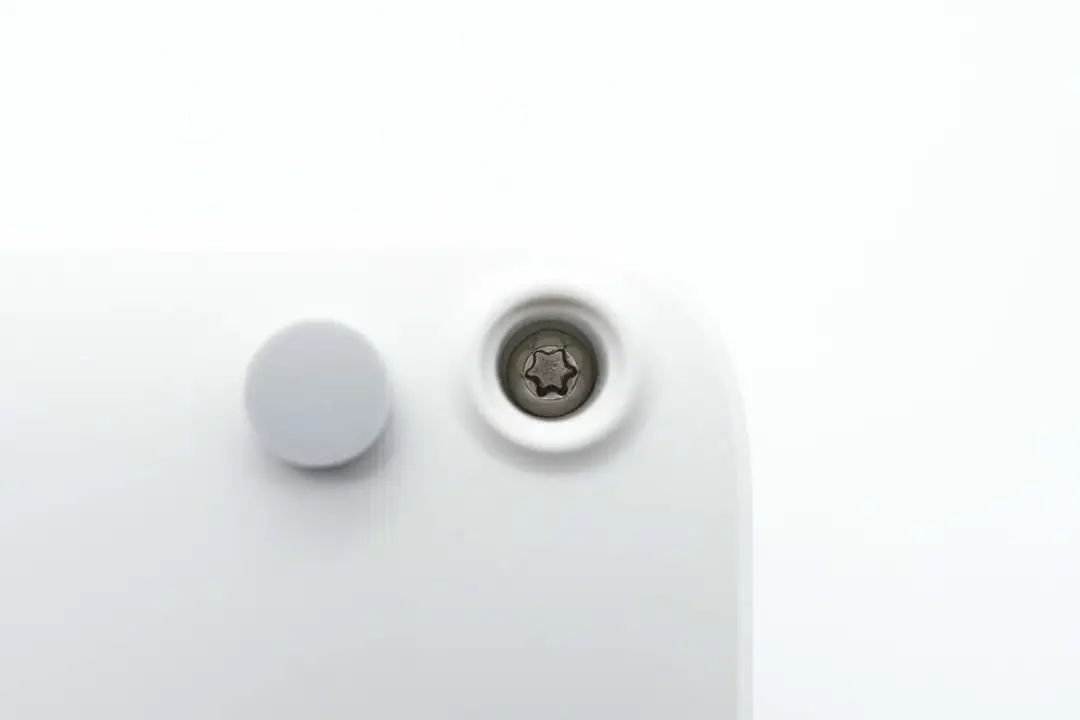

取下插排底部的硅胶脚垫，在内部是梅花防拆固定螺丝。

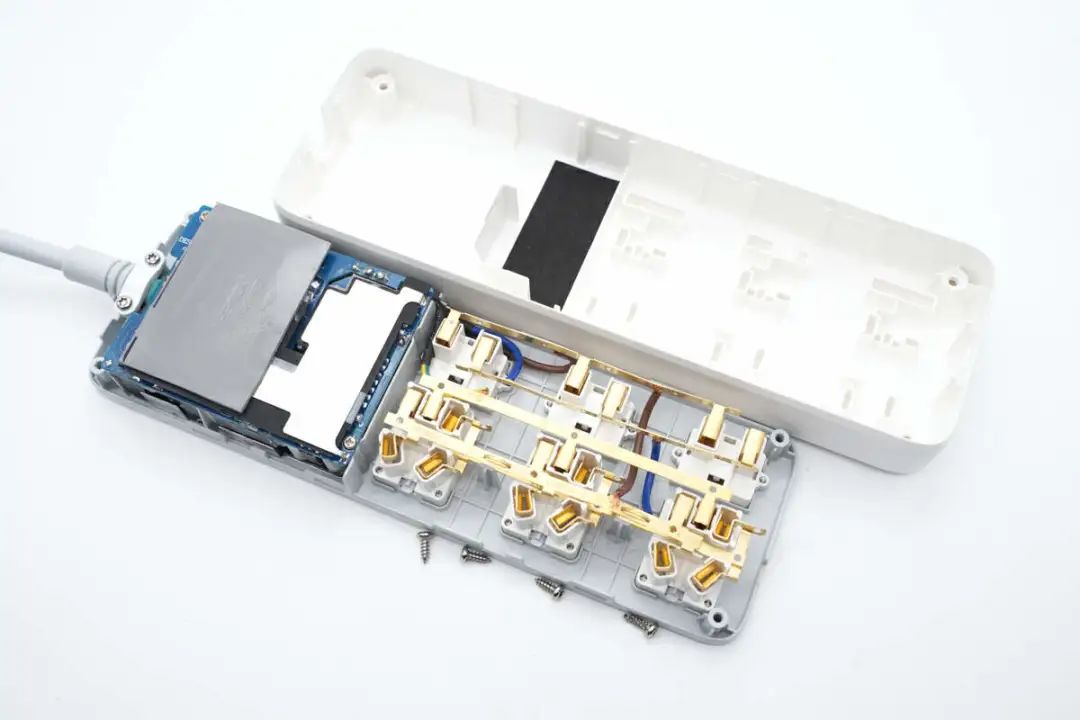

拧开螺丝，取出插座面板，插座外壳内部开有隔离板和支撑柱，用于快充模块初次级绝缘和插座一体铜条支撑。

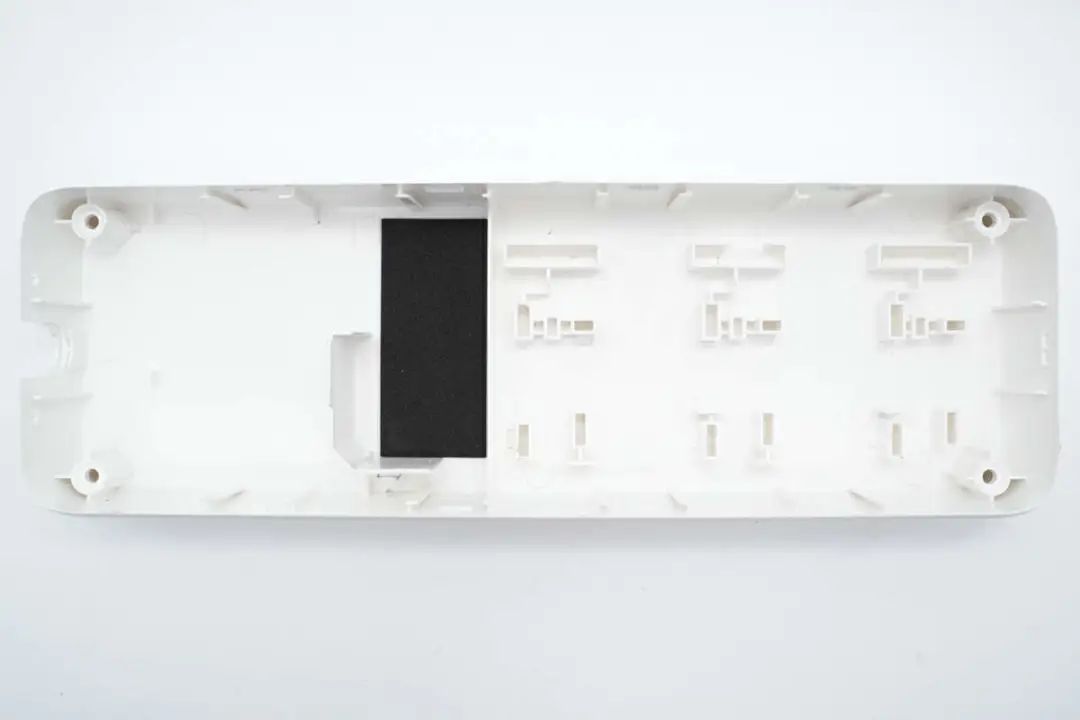

壳体对应PCBA模块位置粘贴泡棉隔热，防止局部温升过高。插座后盖整体为船型结构，接缝设在面板边缘，具有一定的防水能力，防止水渗入插座。

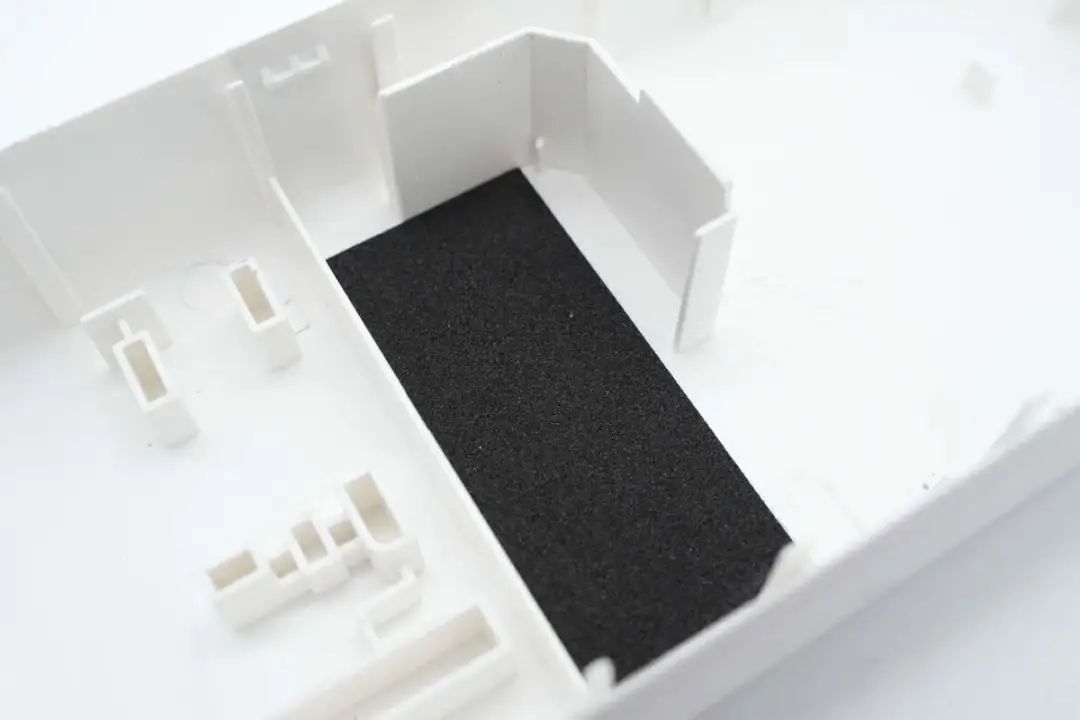

黑色隔热泡棉特写。

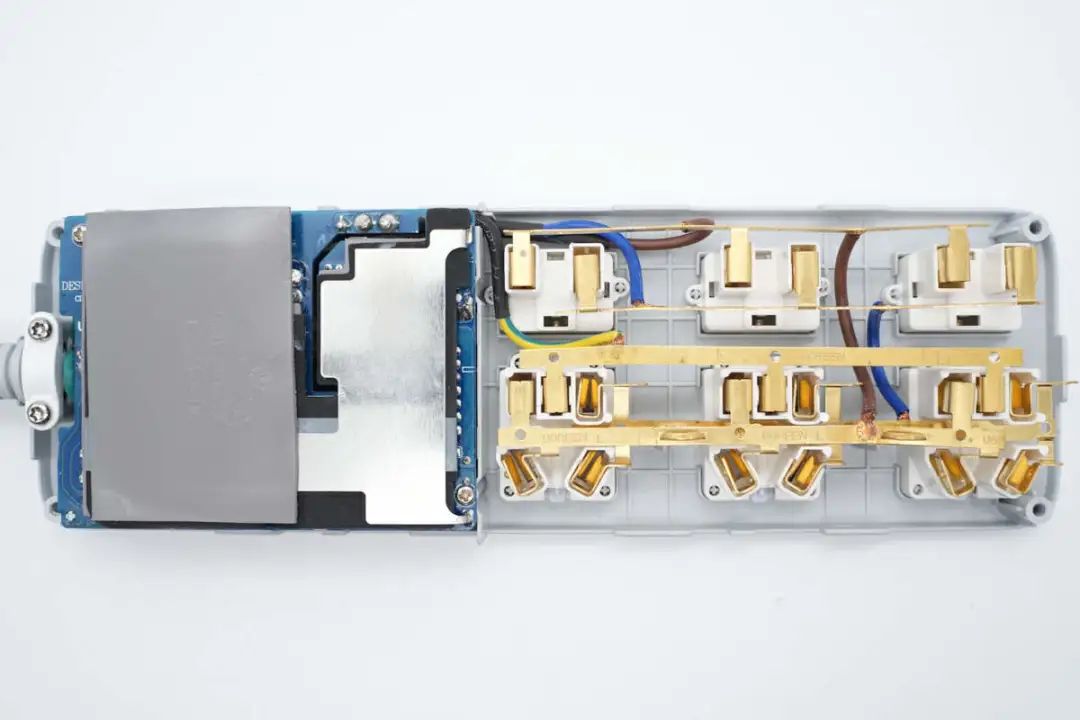

插座内部PCBA模块和一体铜条结构特写。
插座一体铜条结构采用导线碰焊连接。

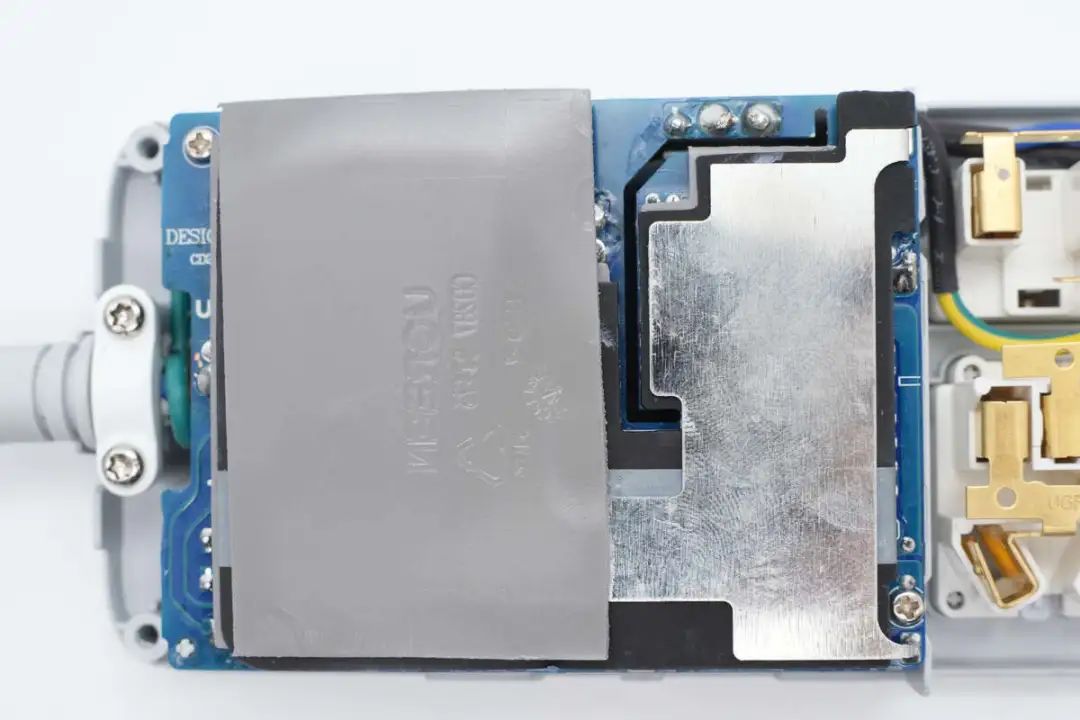

快充模块覆盖大面积散热片和导热垫散热，降低温升。

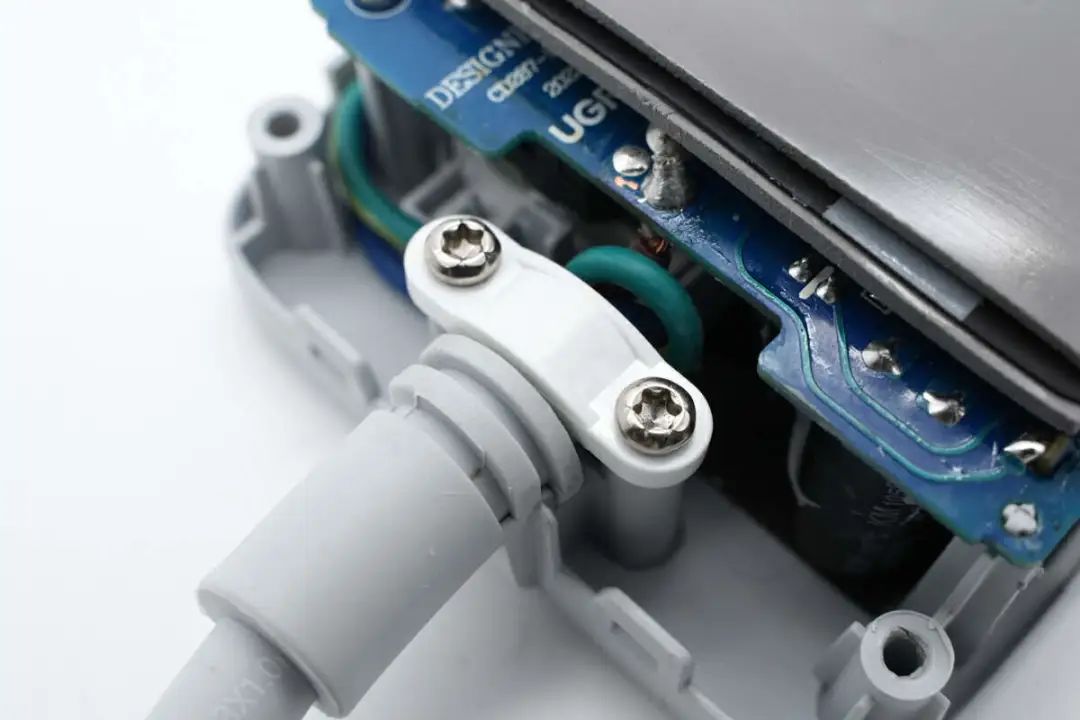

输入端导线通过线卡固定。

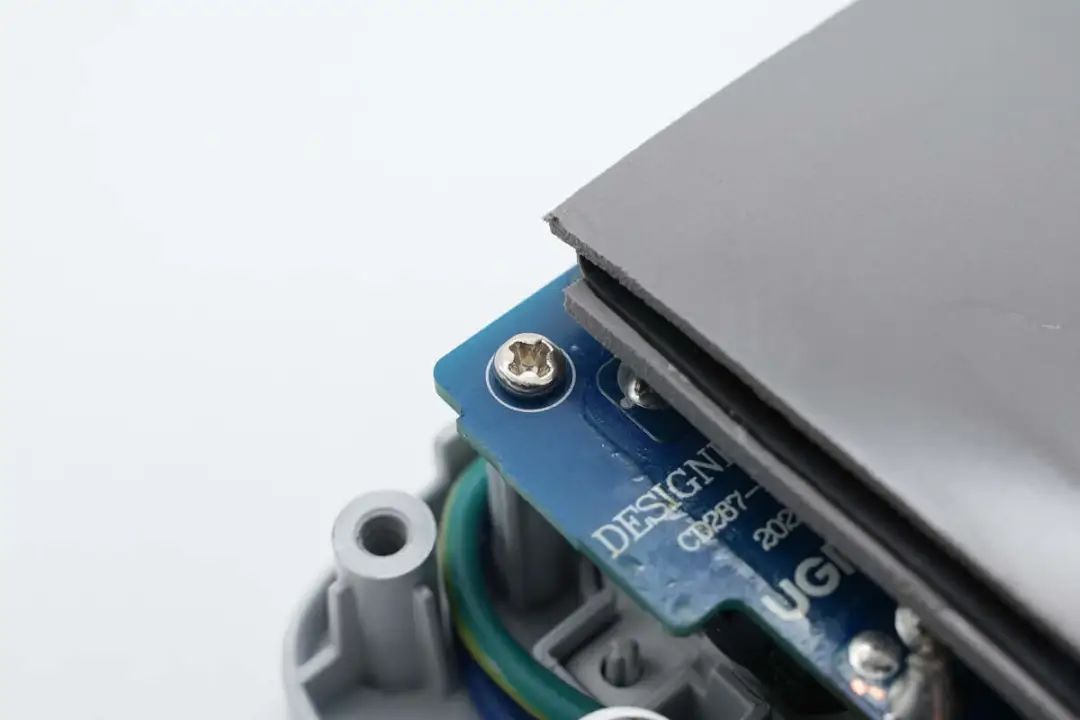

快充模块通过螺丝固定在插座面板内部。

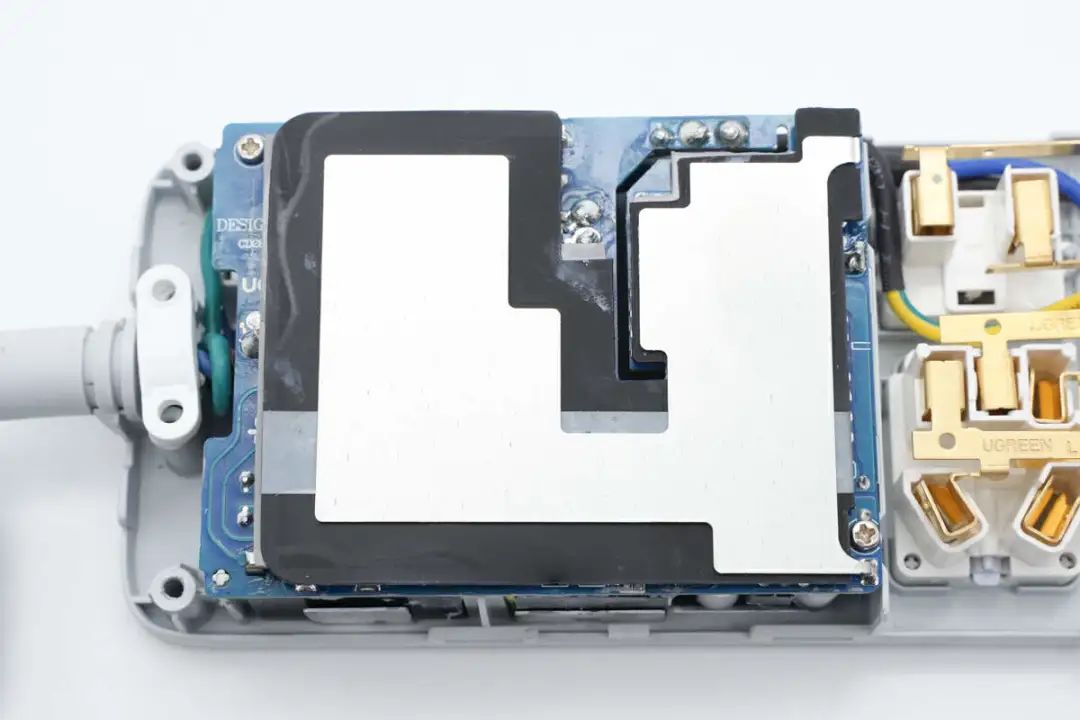

揭下导热垫，底部散热片一览。

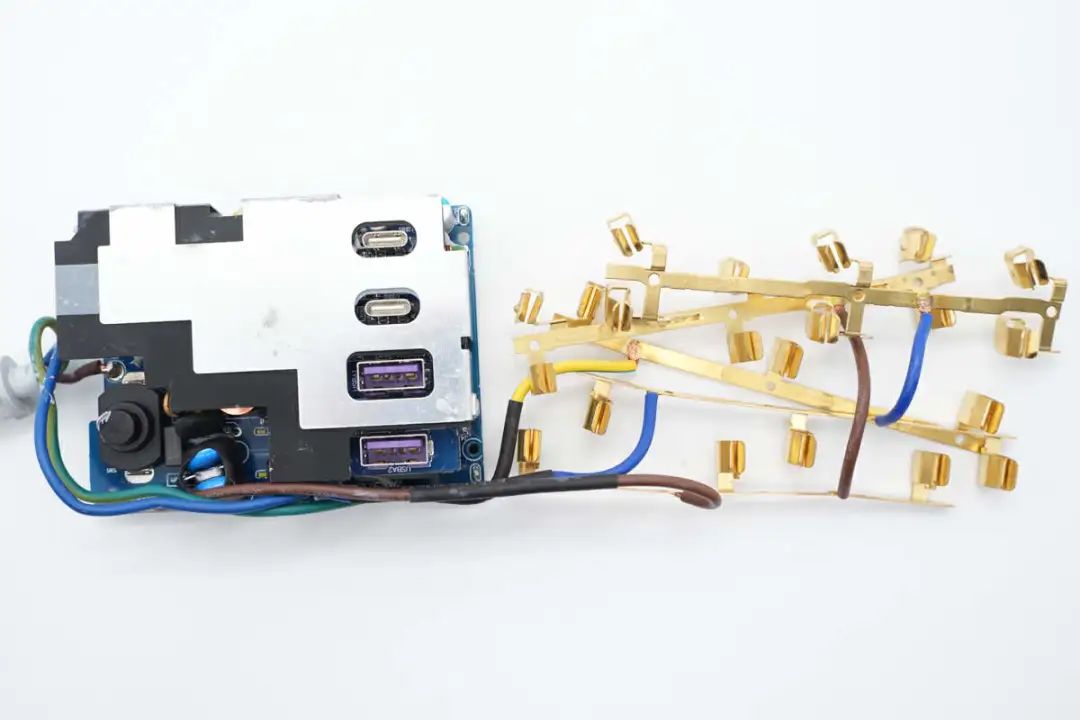

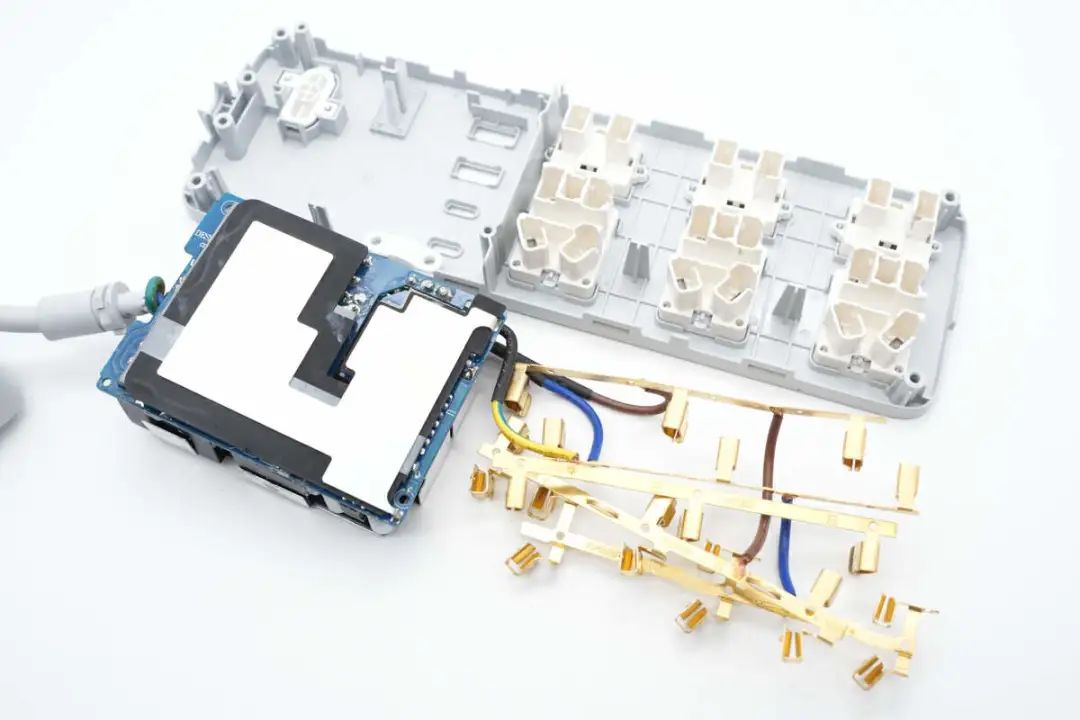

拧开固定螺丝，取出PCBA模块和一体铜条。

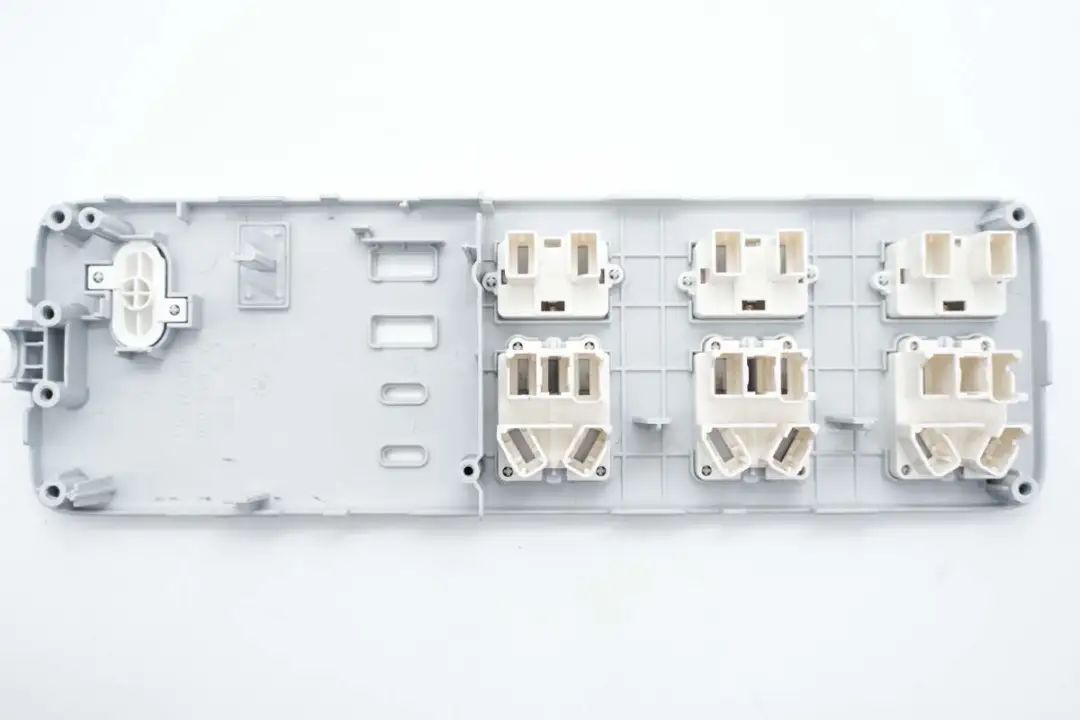

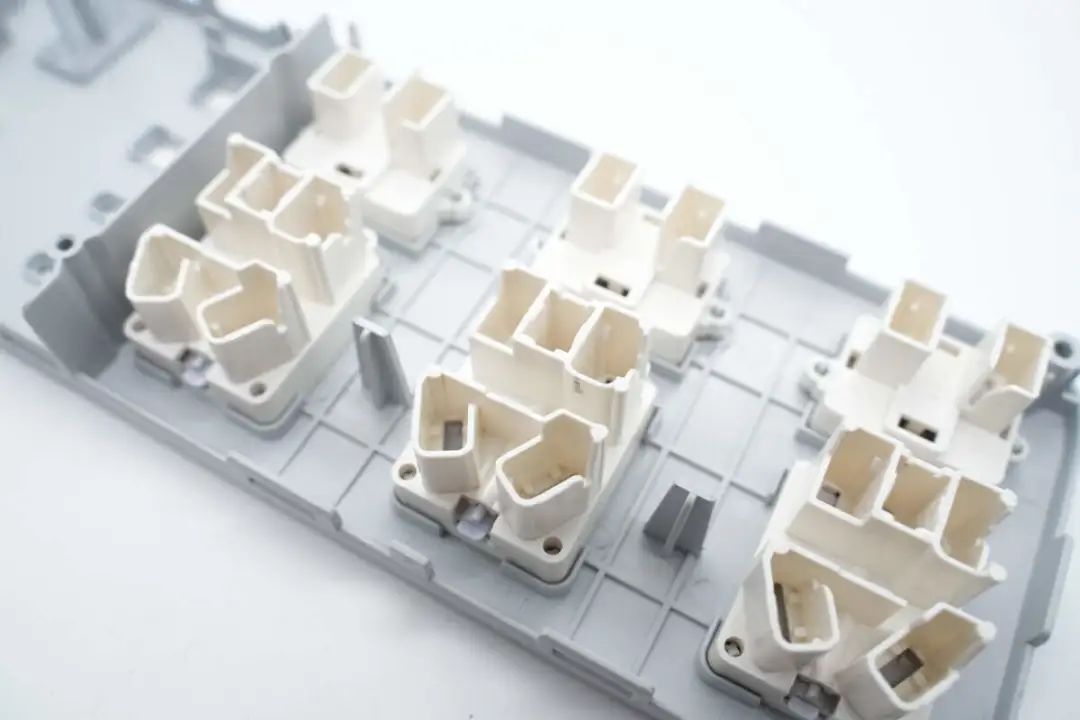

插座面板内部一览，对应插孔设有安全门结构。

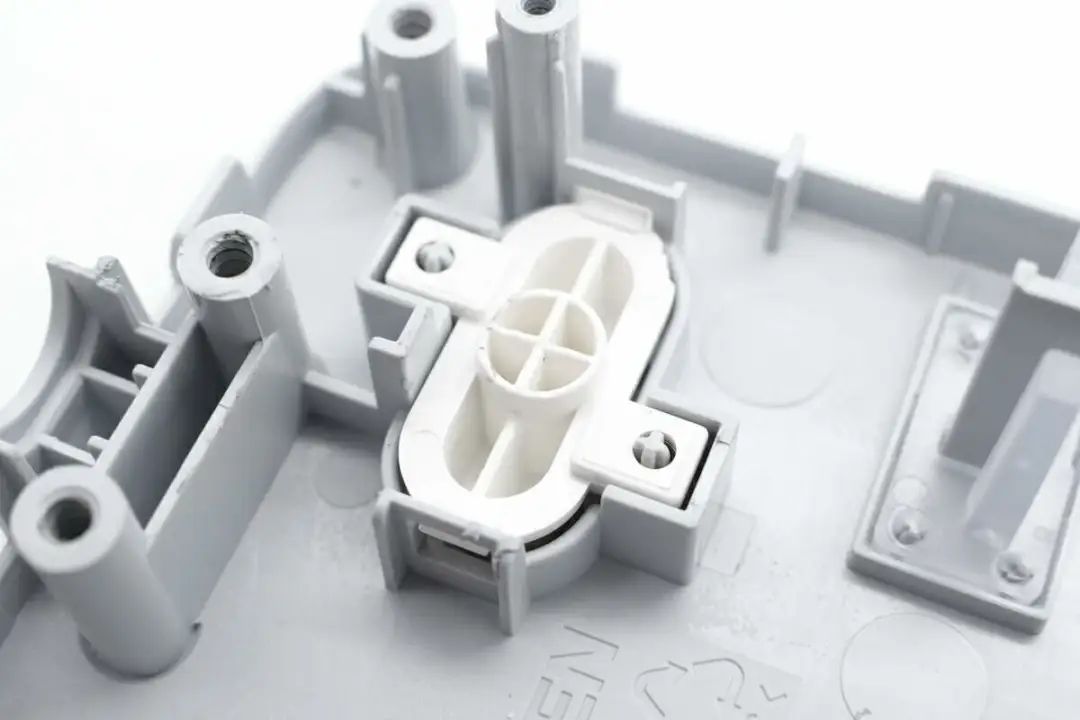

电源按钮限位机构特写。
固定一体铜条和安全门的定位结构特写。

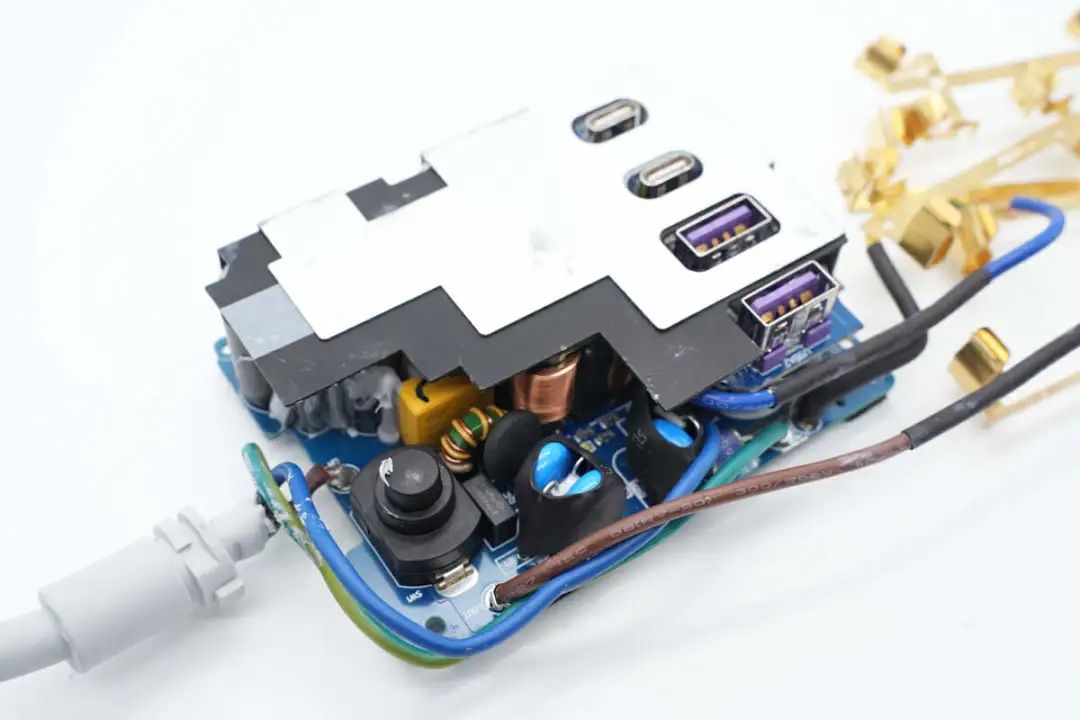

快充模块正面覆盖散热片，并通过导线连接到插座一体铜条。
快充模块上焊接防雷击保护电路。

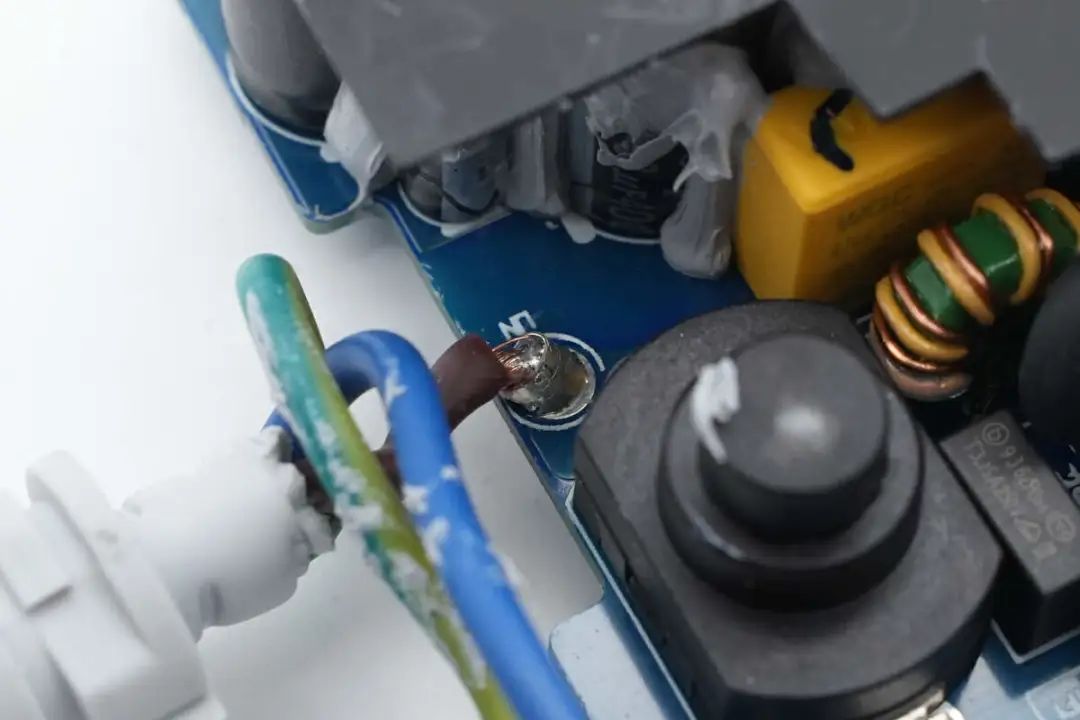

输入端导线冷压端子焊接。

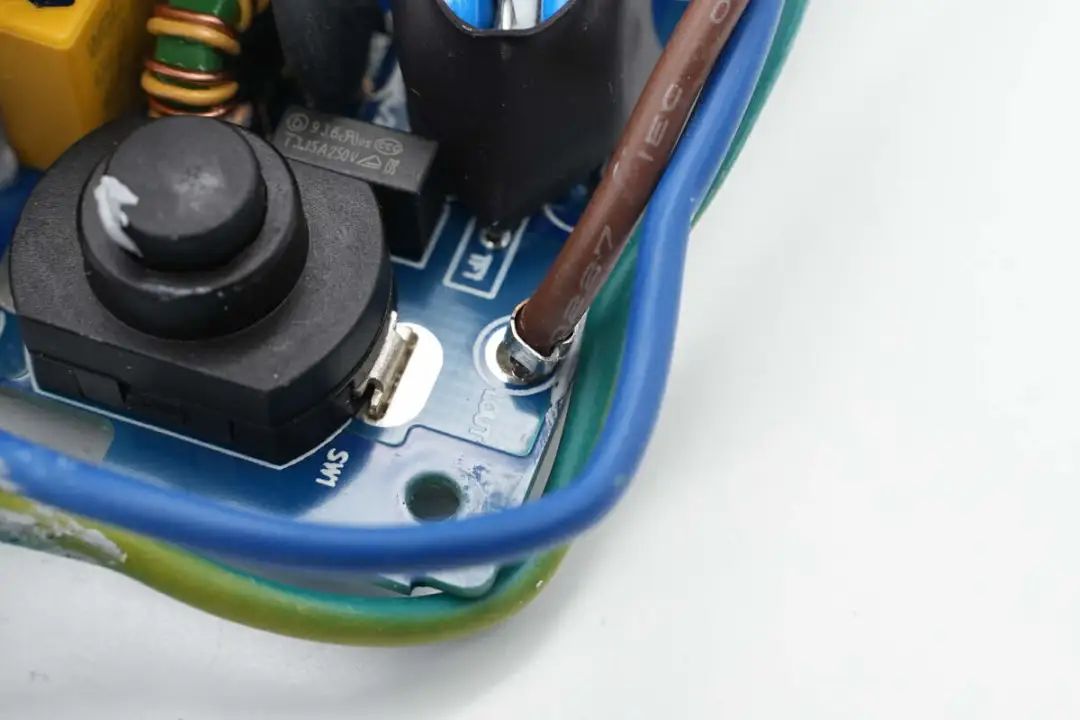

火线通过开关连接到插座，连接导线同样冷压端子焊接。
地线冷压端子焊接，连接到插座模块的导线外套热缩管保护。
PCBA模块正反面覆盖的散热片均通过焊接连接固定。

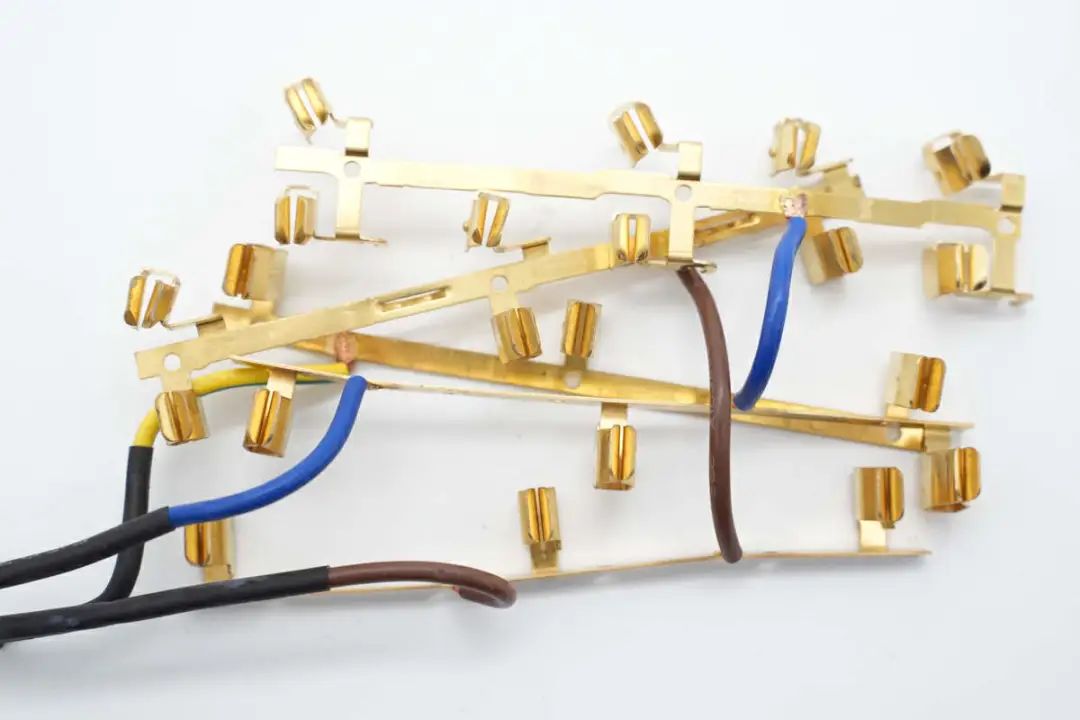

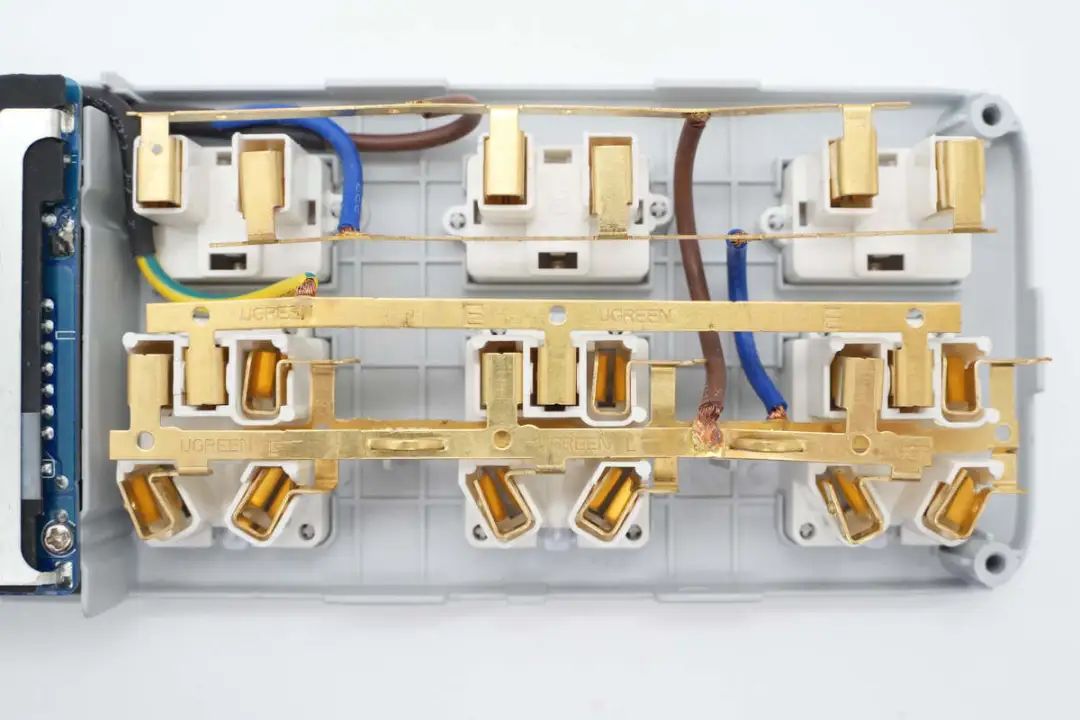

插座模块一体铜条特写。

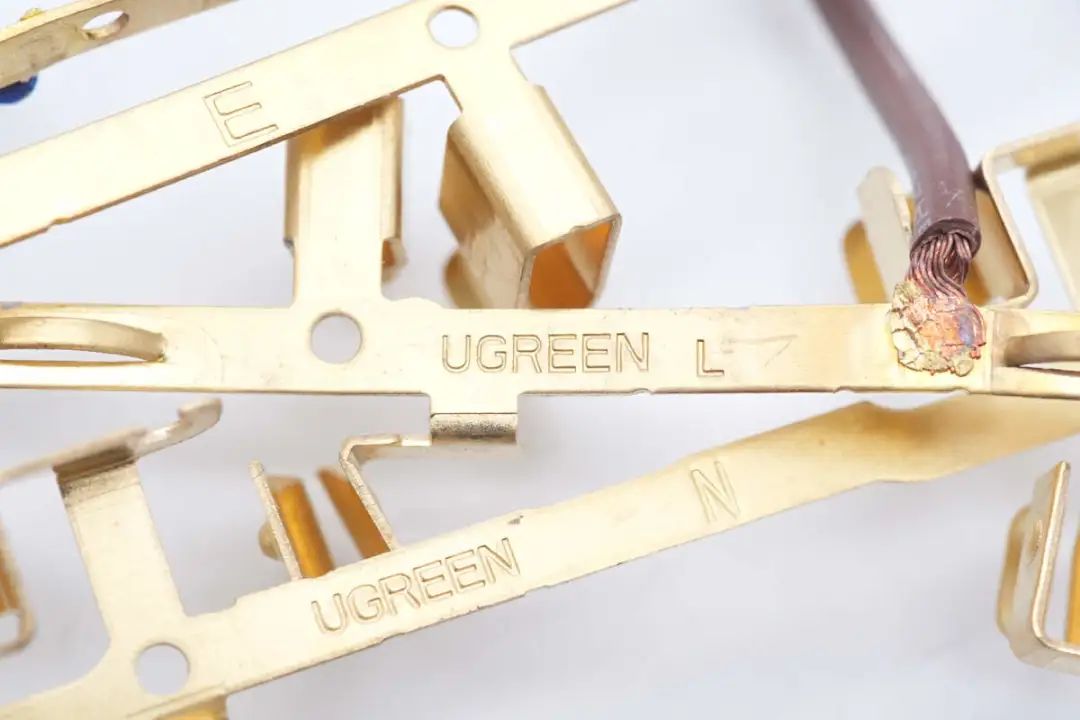

插座内部一体铜条冲压UGREEN绿联品牌字样，并冲压L，N，E表示火线，零线和地线。

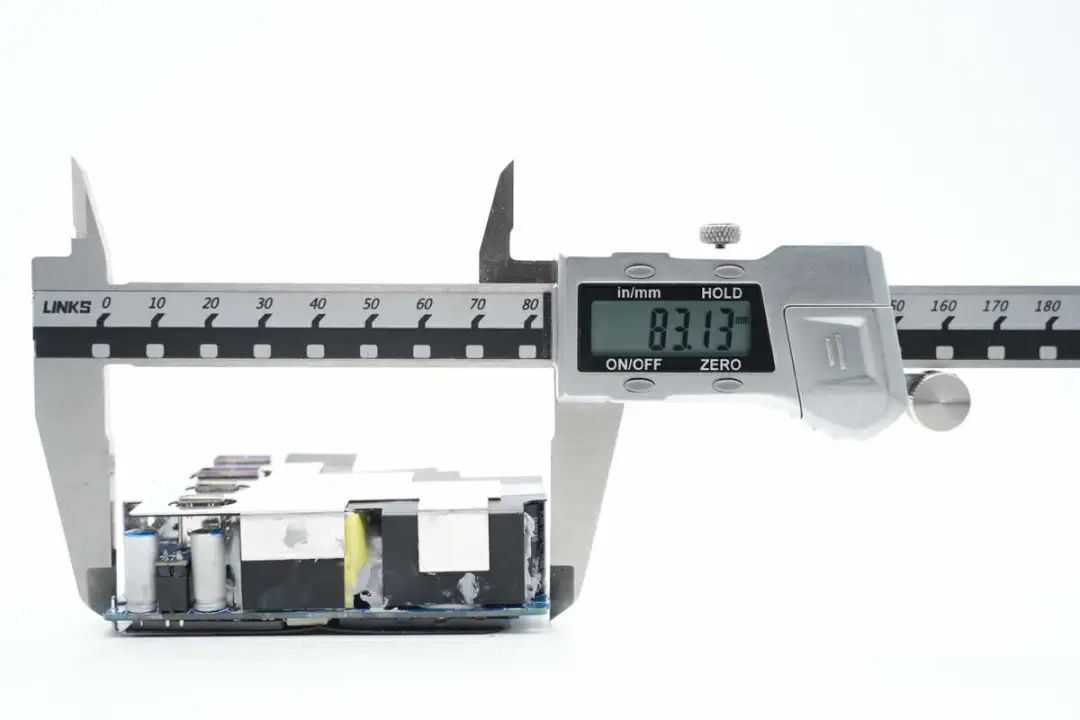

使用游标卡尺测得PCBA模块长度约为83.13mm。

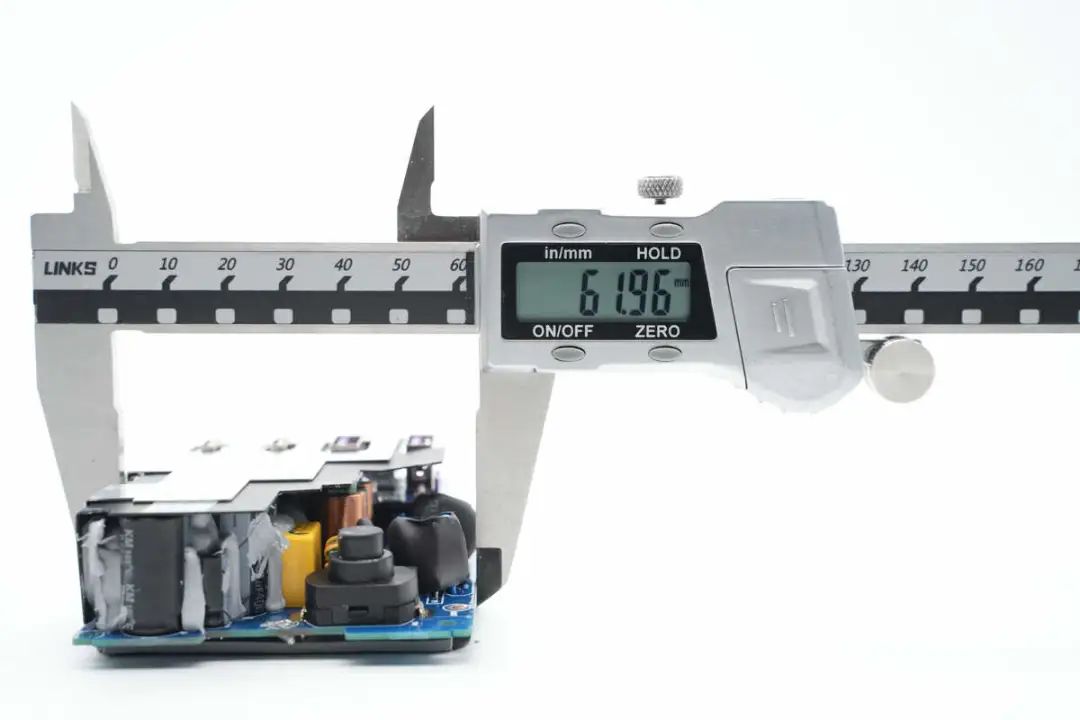

PCBA模块宽度为61.96mm。

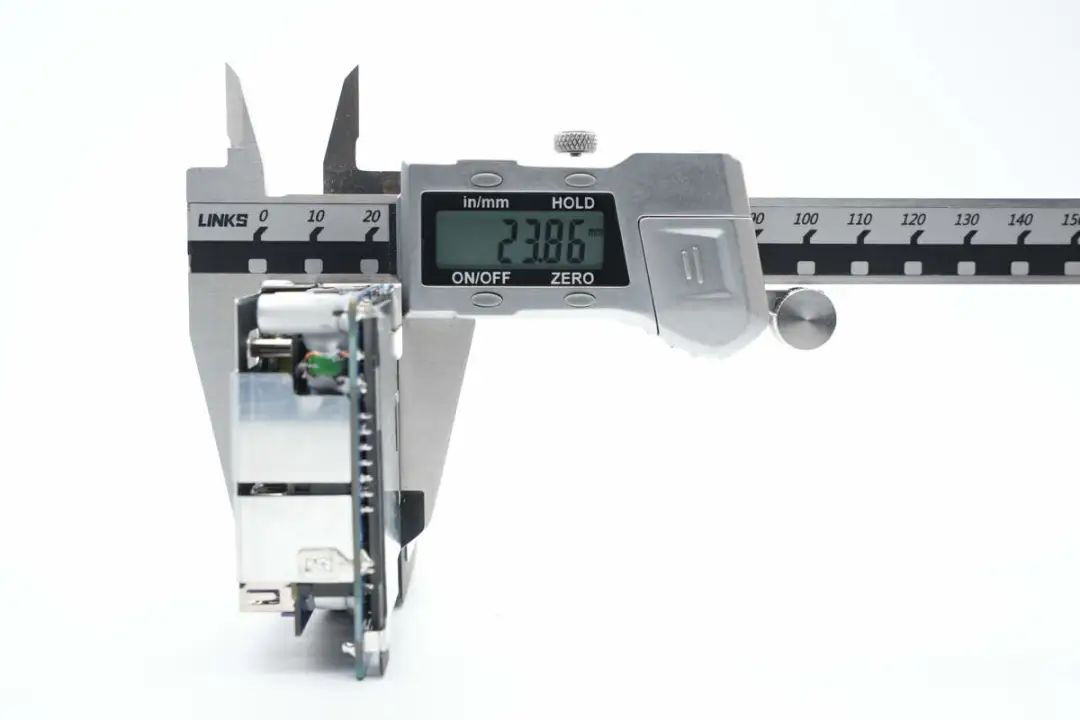

PCBA模块厚度为23.86mm。

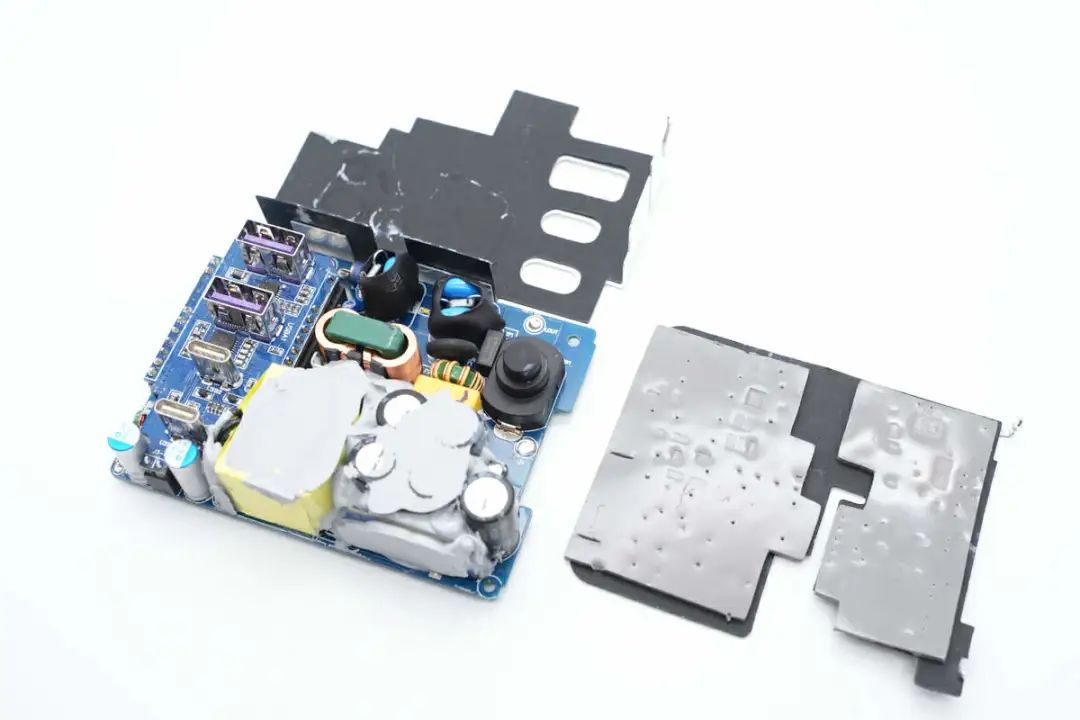

焊接取下PCBA模块正反面的散热片，变压器和右下角区域涂胶导热。
清理掉导热胶，在右下角焊接一小块PCB。
输出侧采用插座安装USB输出接口小板。

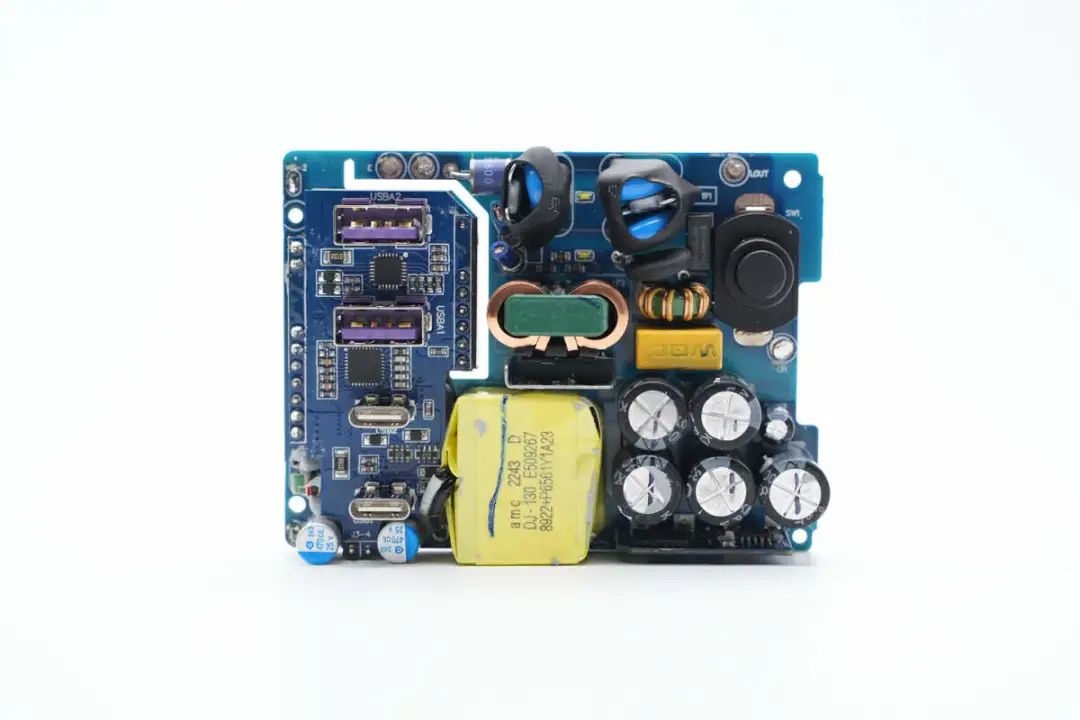

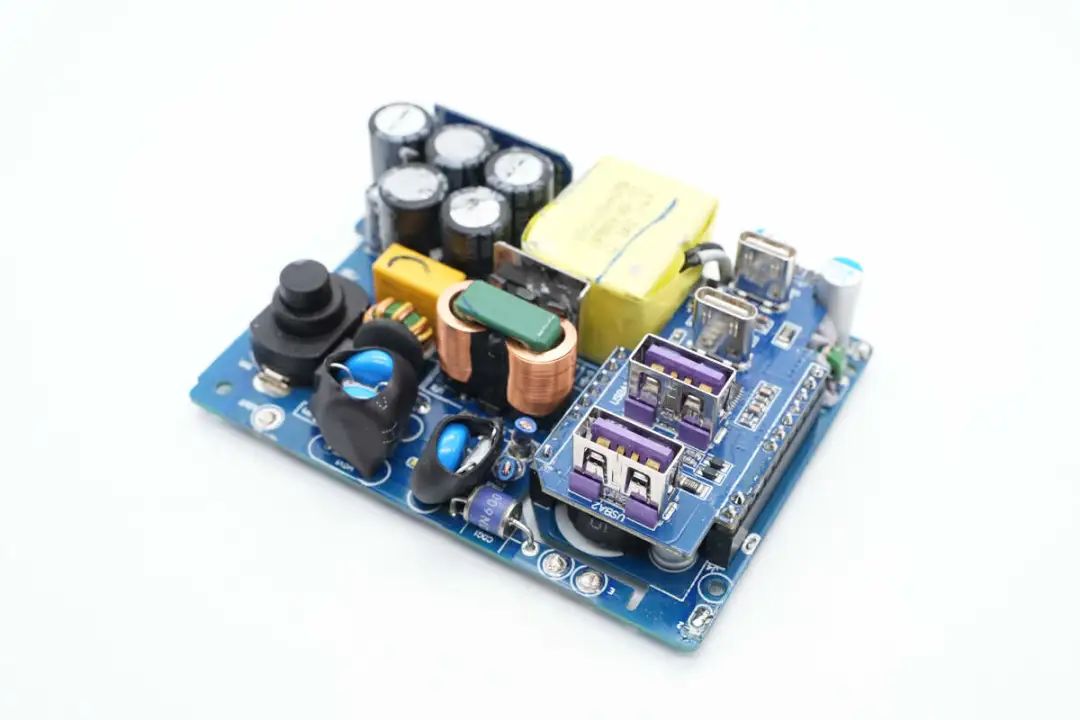

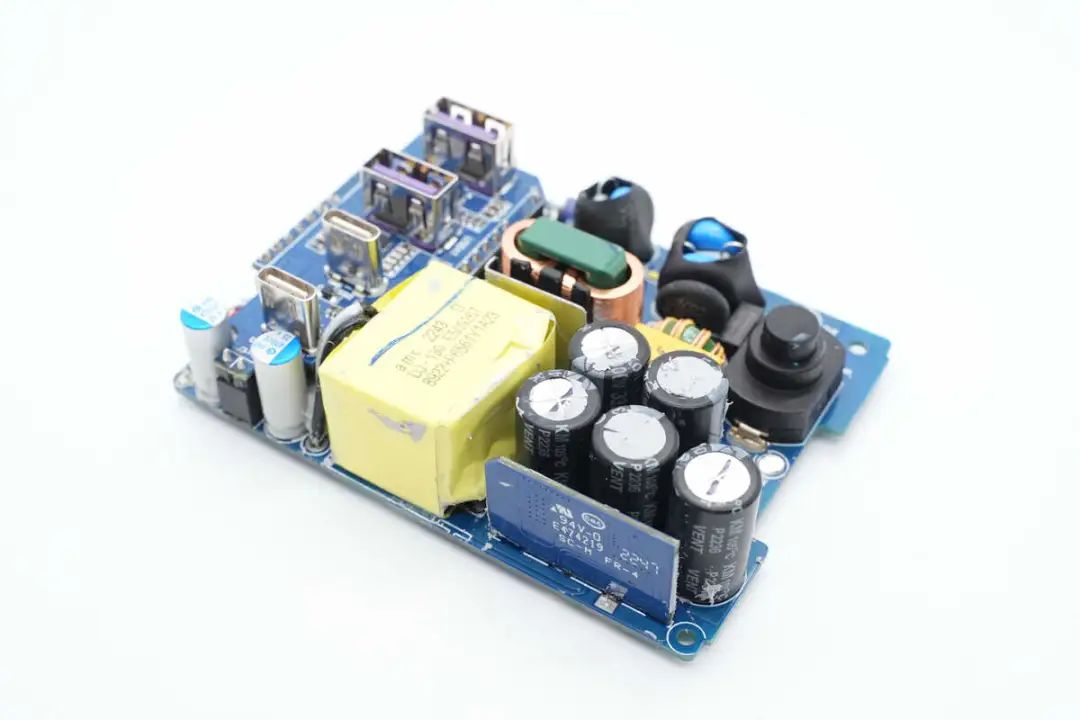

PCBA模块正面一览，右上角为插座电源开关和防雷保护部分，在下方为共模电感和高压滤波电容，以及开关变压器。左侧焊接快充USB接口。

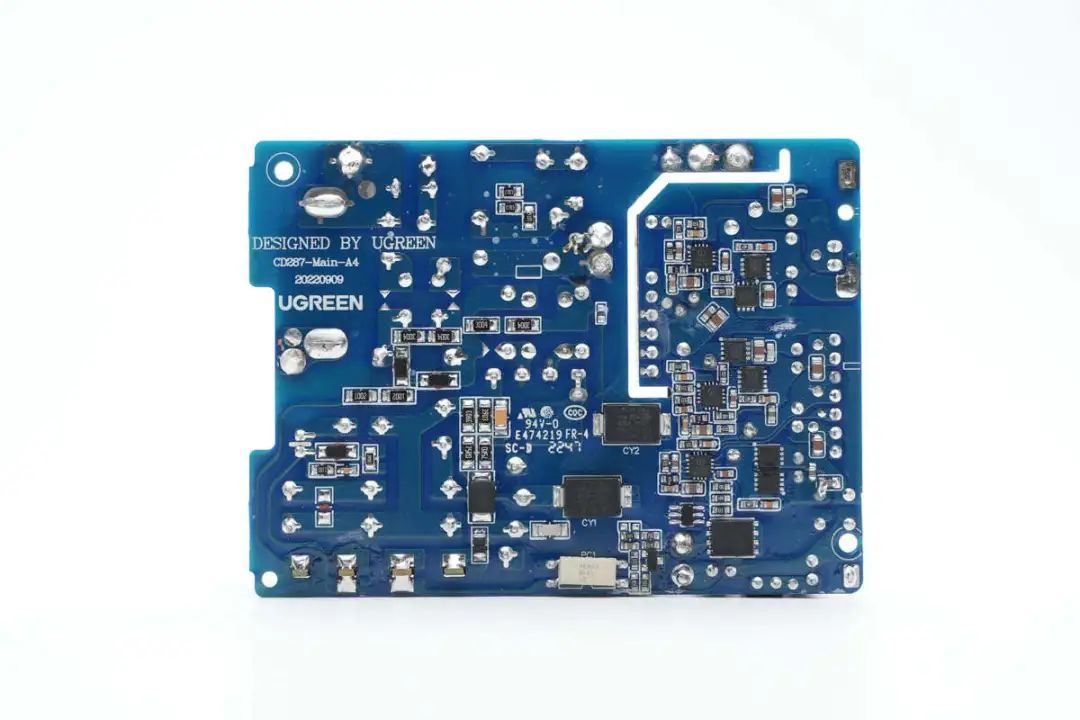

PCBA模块背面焊接贴片Y电容，反馈光耦，同步整流控制器，同步整流管，同步降压控制器以及同步整流管。
通过对PCBA模块的观察发现，绿联这款65W六位总控延长线插座的快充模块采用高频反激架构，电源方案来自南芯科技，使用氮化镓开关管，同步整流，固定电压输出，输出电压通过两路独立的降压电路实现双口快充输出。下面我们就从输入端开始了解各个器件的信息。
输入端焊接电源总控开关，保险丝，压敏电阻和气体放电管。

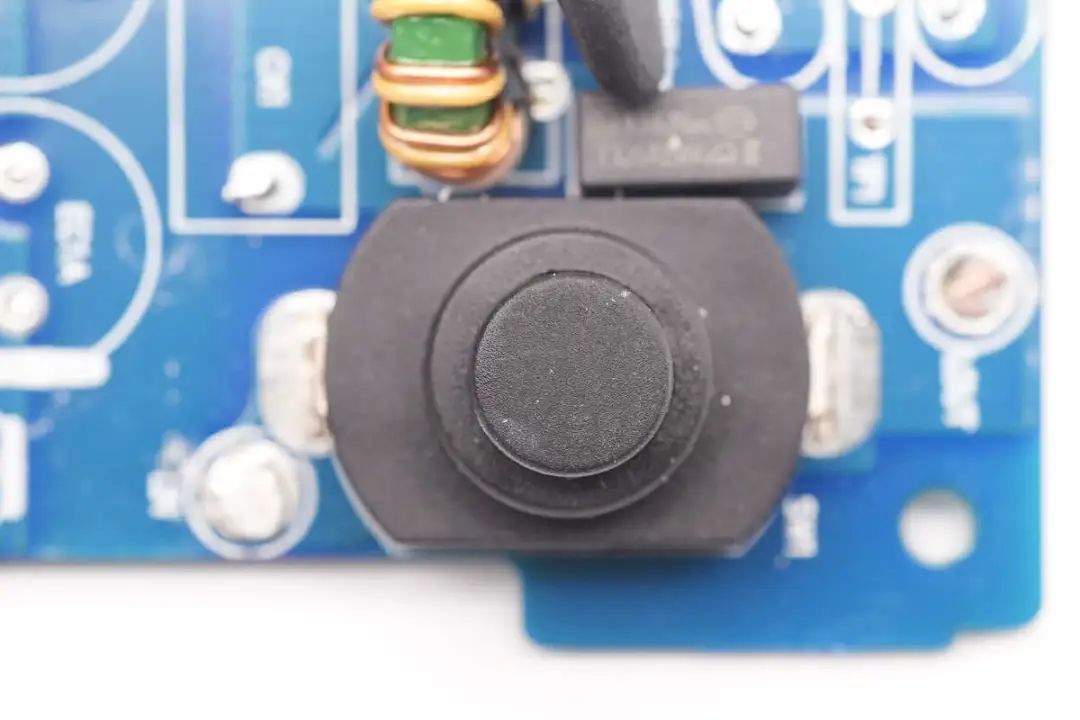

电源总控开关特写，用于插座交流部分和快充模块控制。

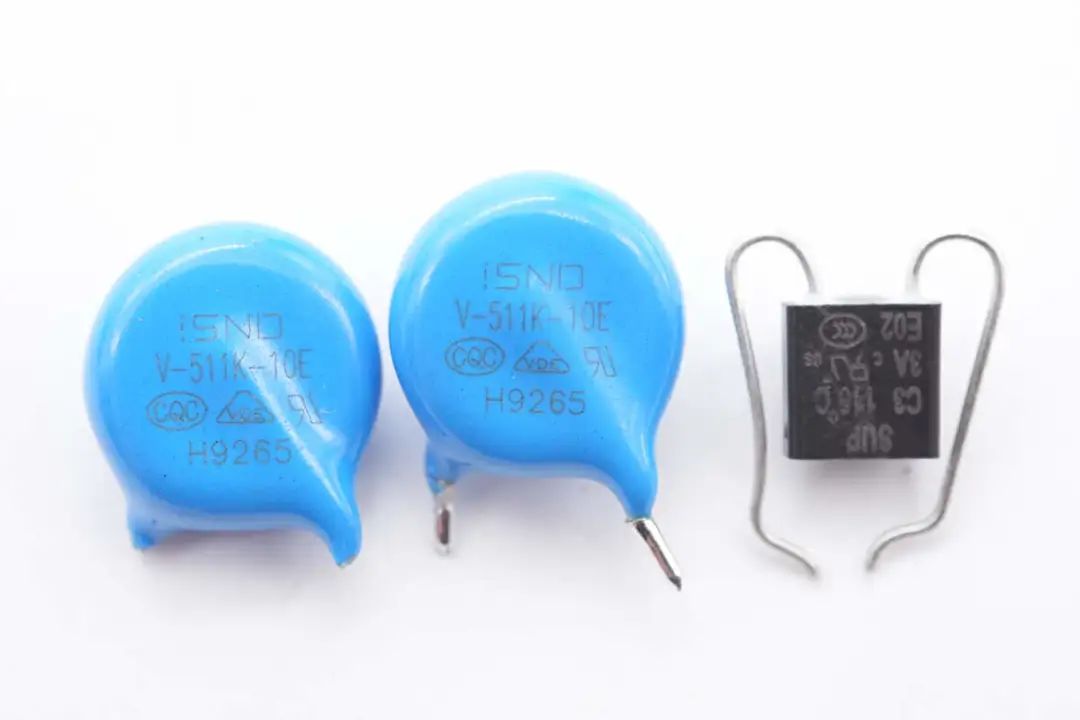

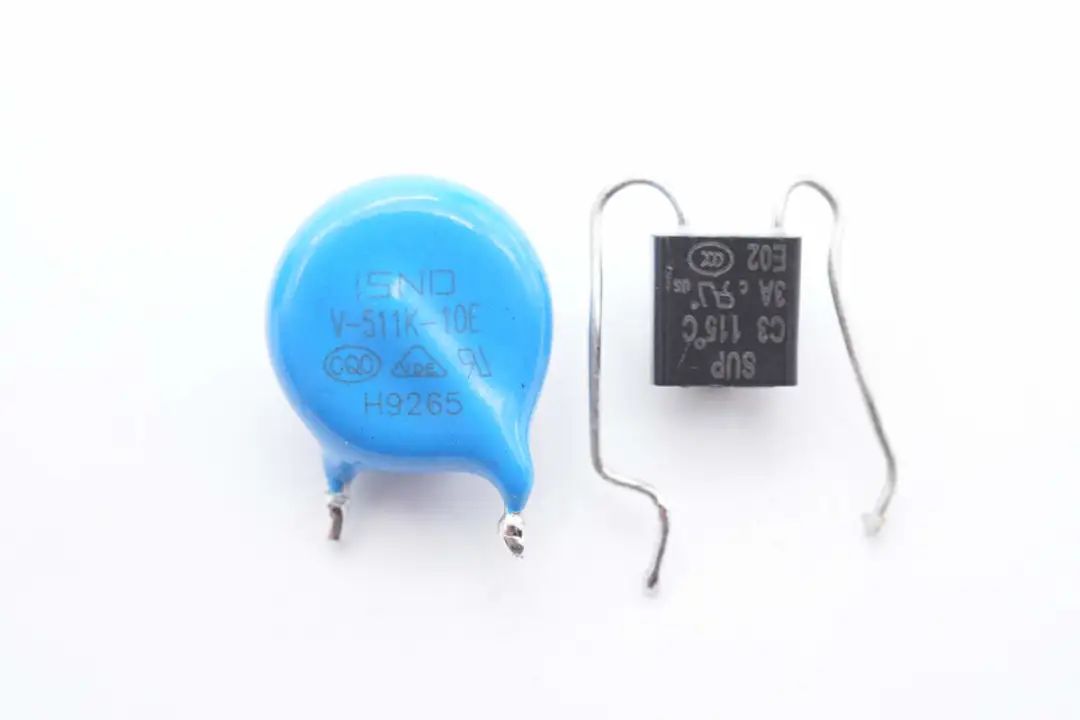

压敏电阻来自厦门华信安，丝印V-511K-10E，为氧化锌压敏电阻，用于雷击过压保护。夹在两个压敏电阻中间的温度保险丝来自SUP肃菲，C3系列，动作温度115℃，额定电流3A。压敏电阻和温度保险丝采用热缩管固定在一起，确保保护动作灵敏。
另一颗压敏电阻和温度保险丝同样采用热缩管固定在一起。

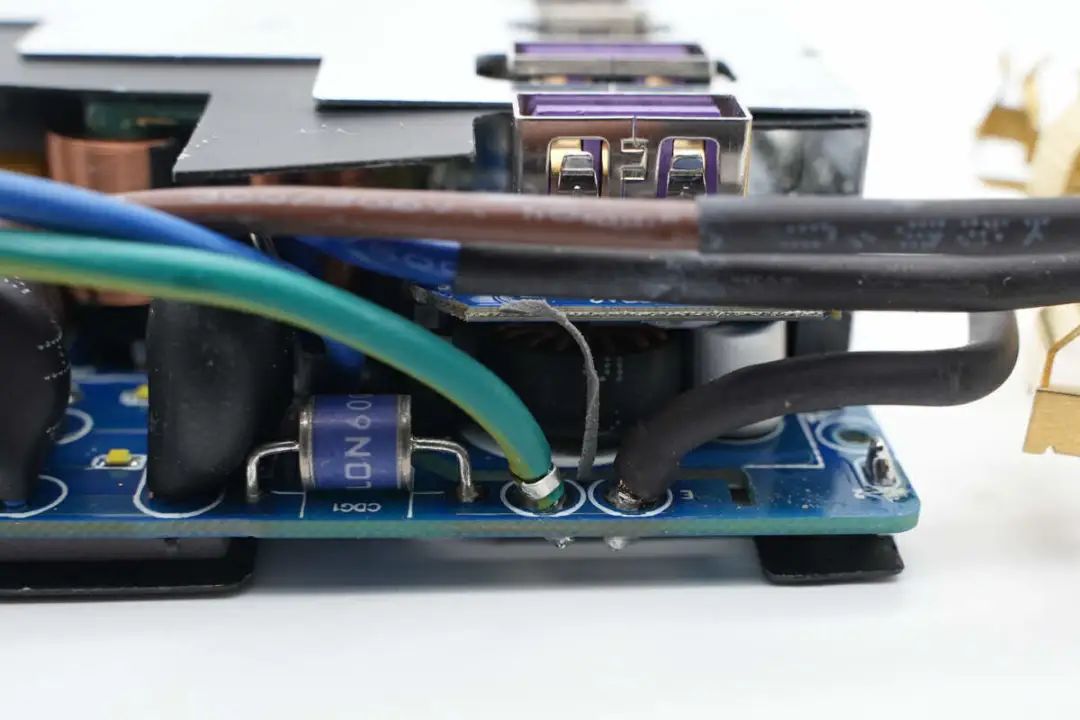

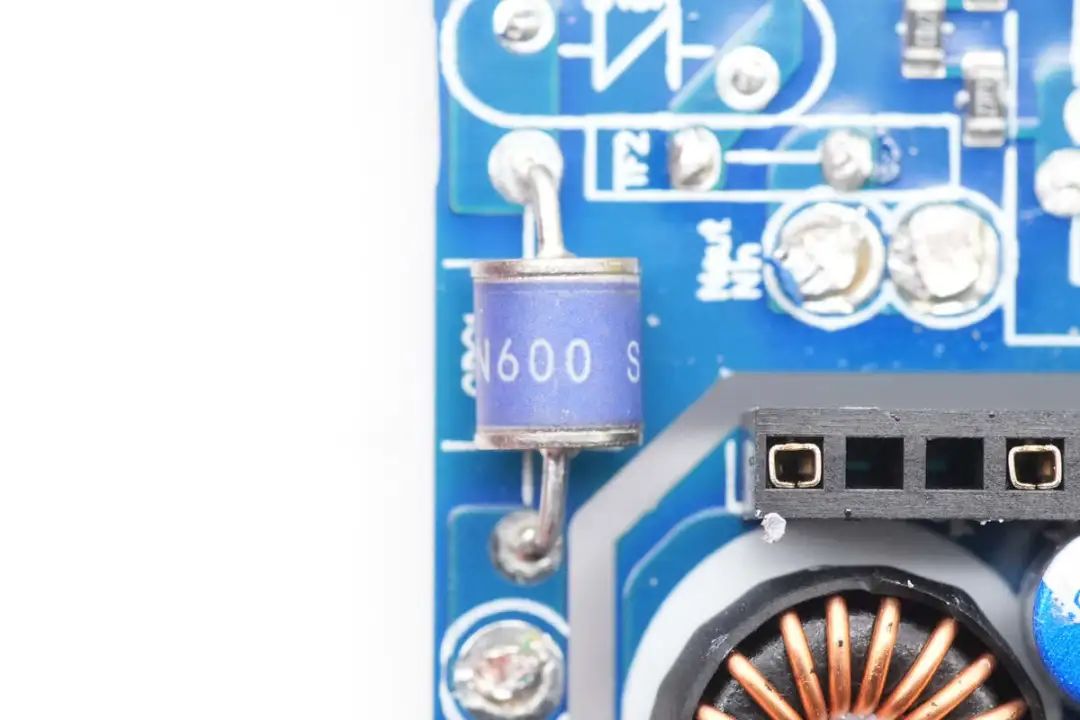

气体放电管用于防雷保护。

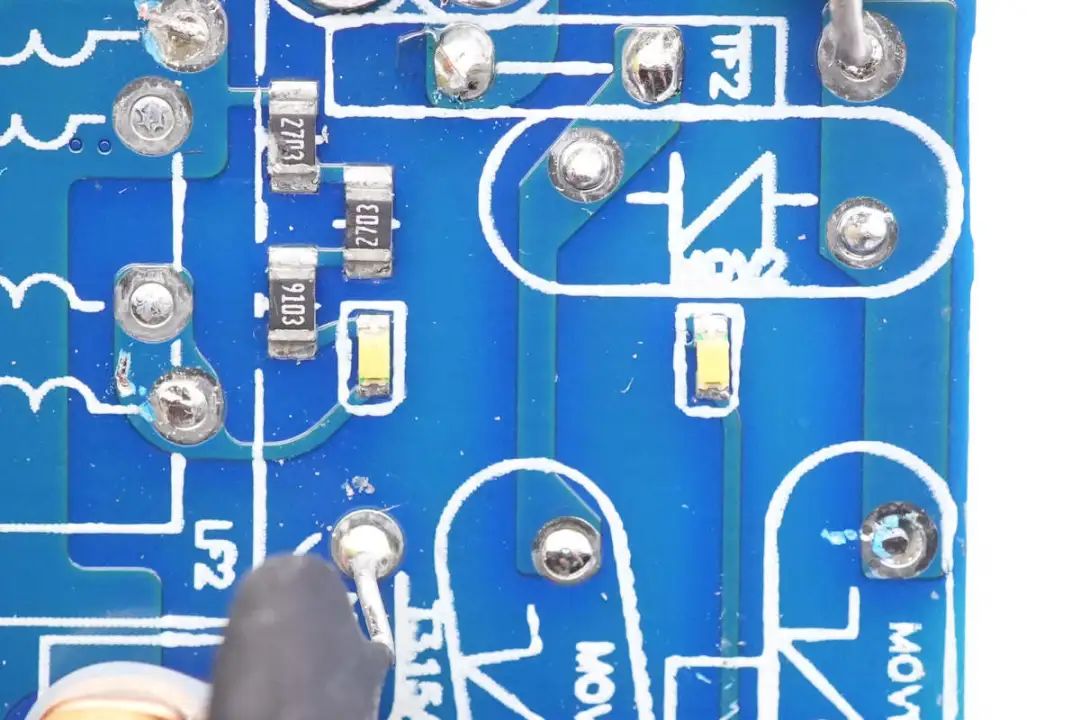

在压敏电阻之间的空间内焊接两颗贴片LED用于状态指示。

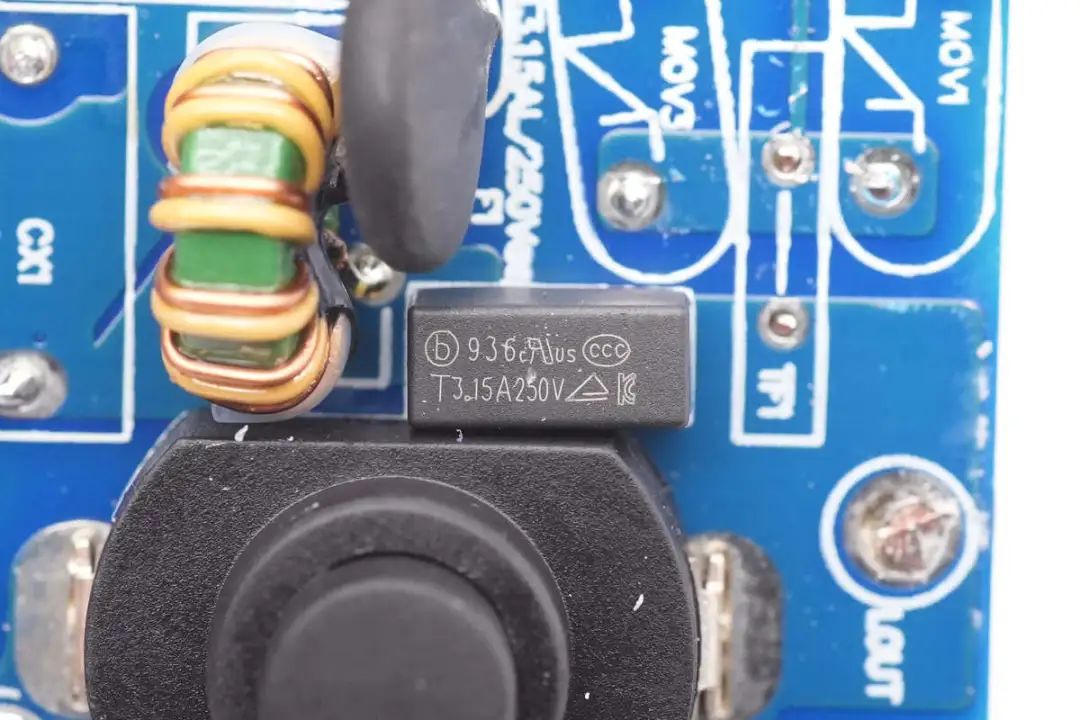

快充模块输入端保险丝来自贝特电子，出料号936，规格为3.15A 250V。

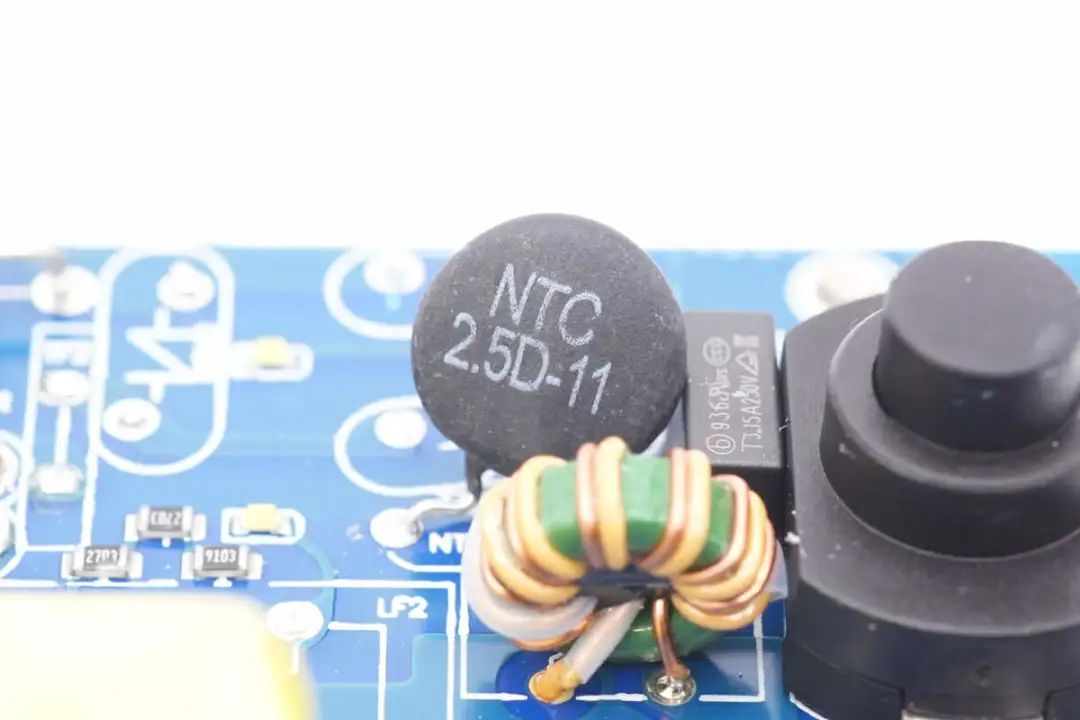

NTC热敏电阻丝印2.5D-11，用于抑制快充模块上电的浪涌电流。

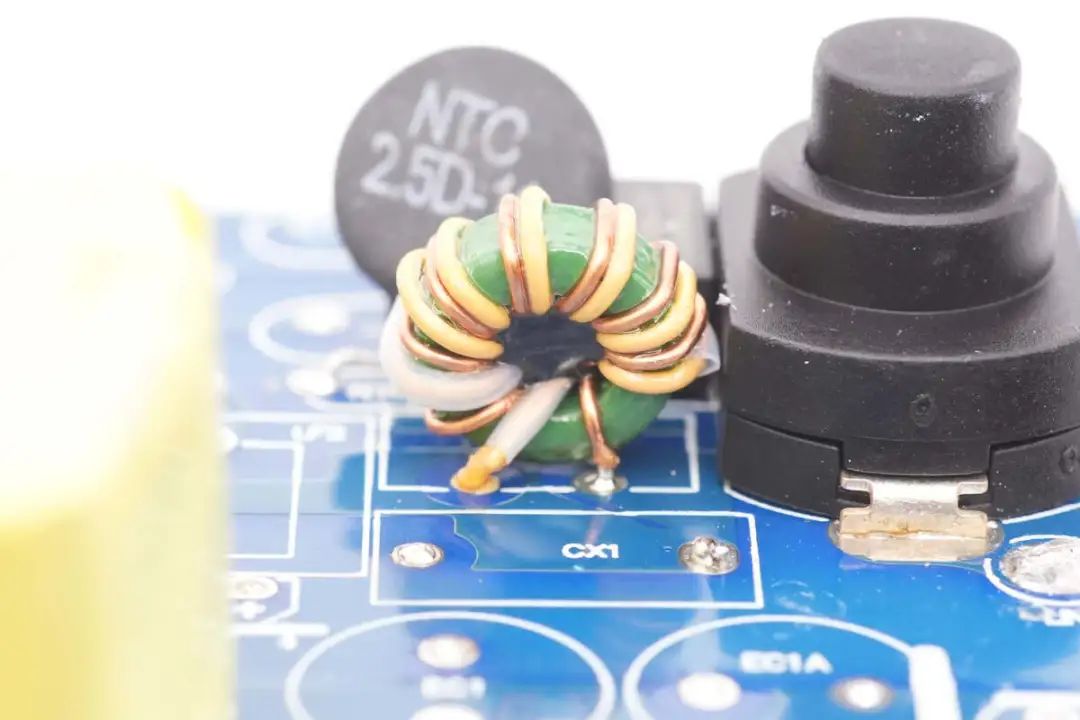

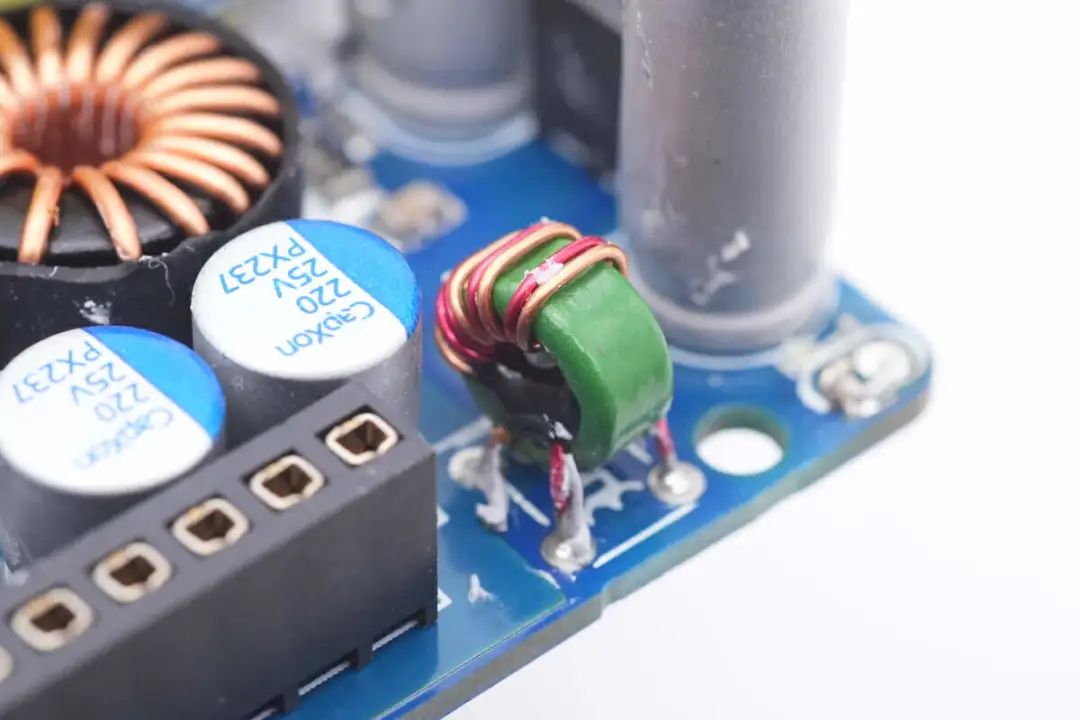

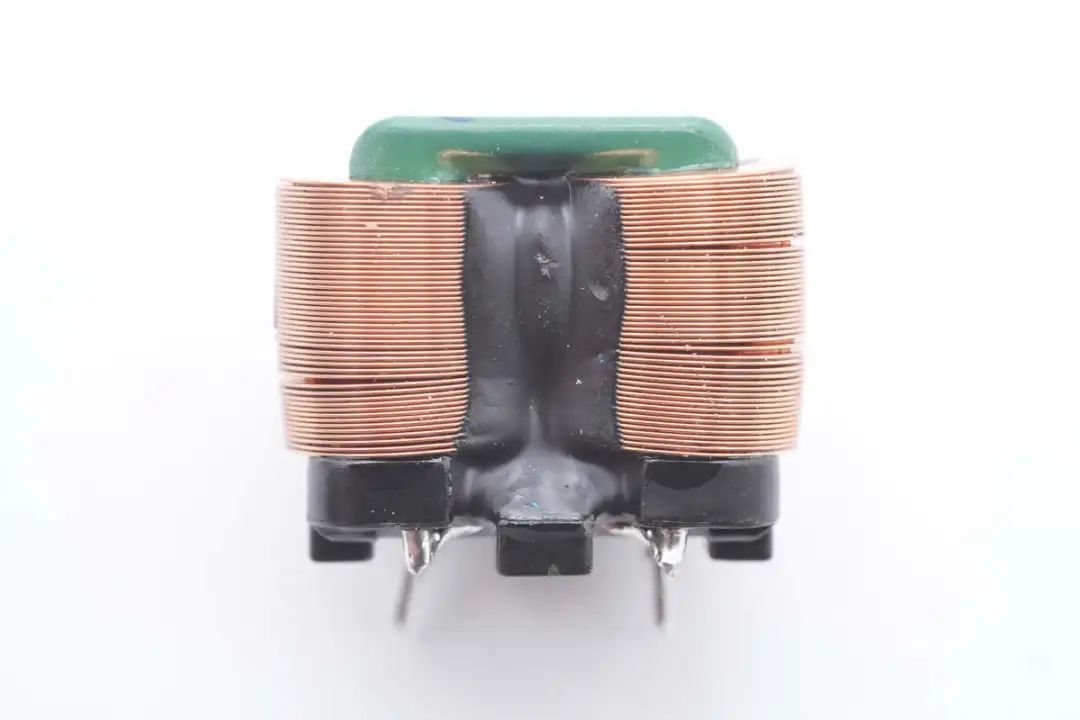

共模电感采用漆包线和绝缘线绕制。

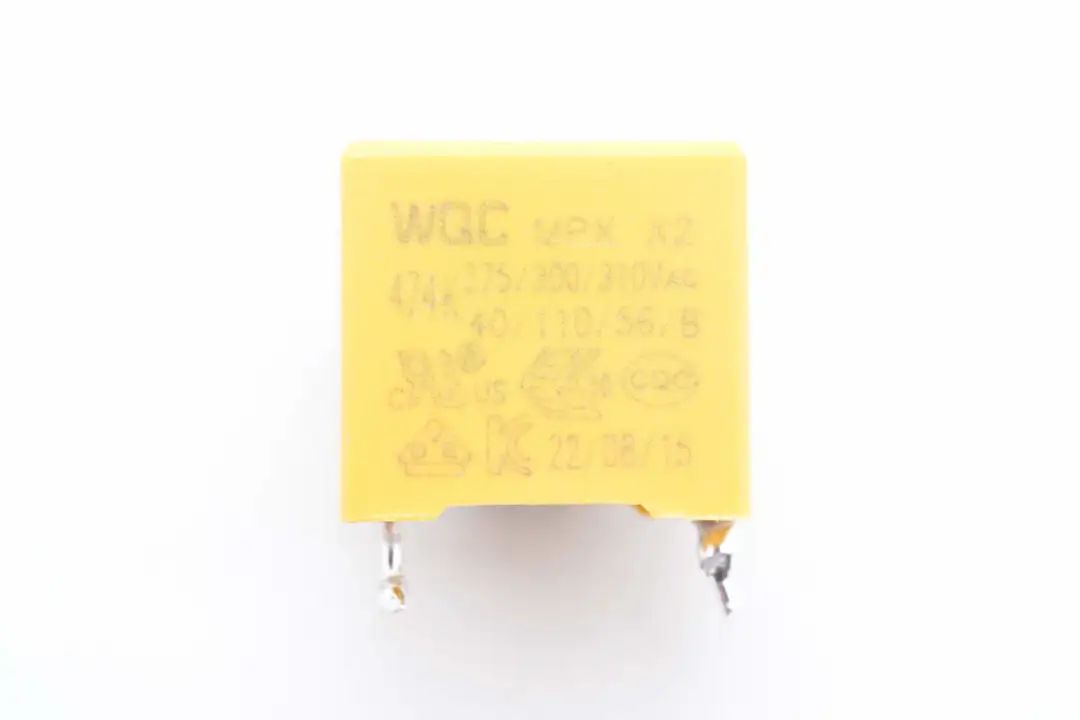

安规X2电容来自WQC威庆电子，规格为0.47μF。
第二级共模电感采用扁铜线绕制。

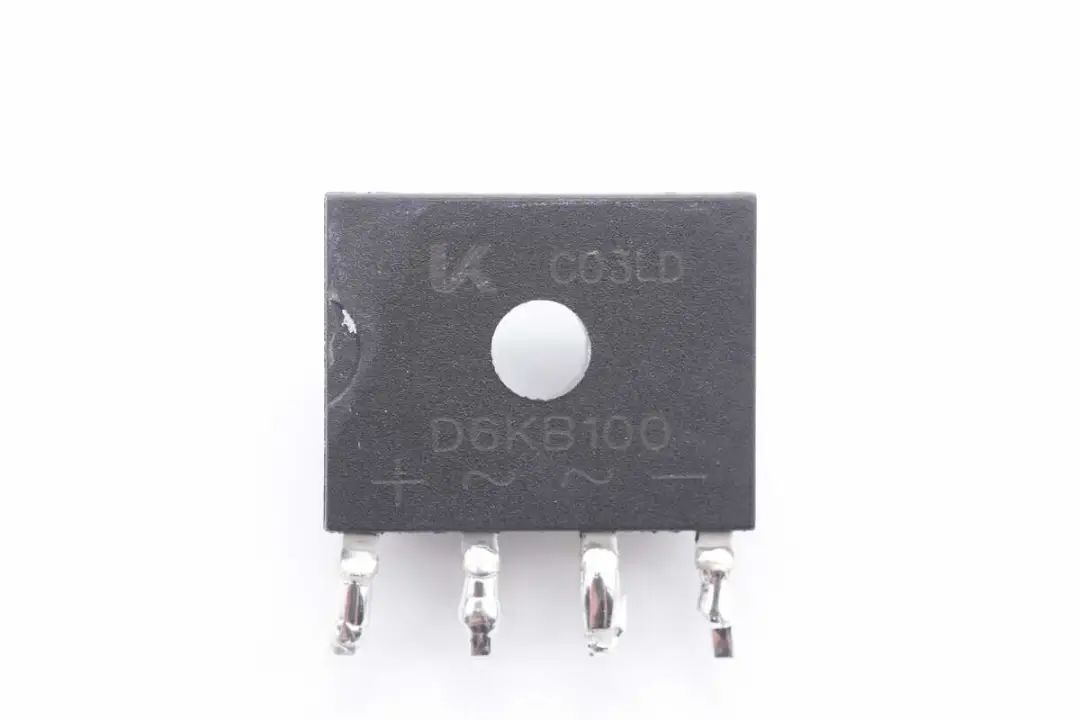

整流桥型号D6KB100，规格为1000V 6A。

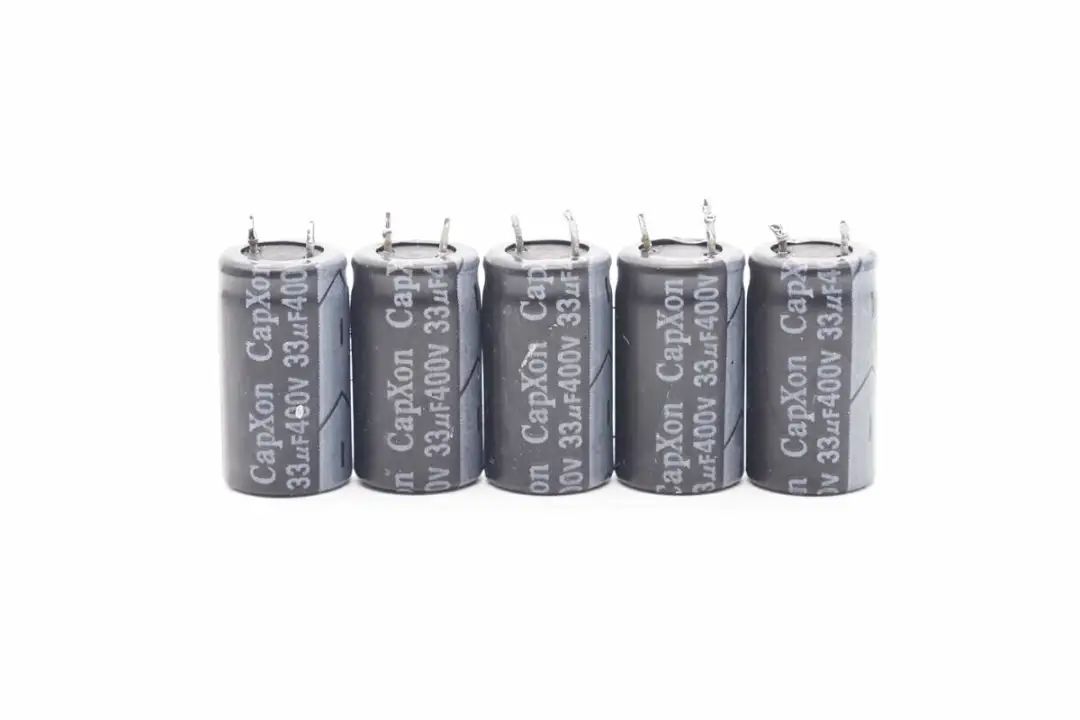

五颗高压滤波电容来自丰宾，规格33μF400V。

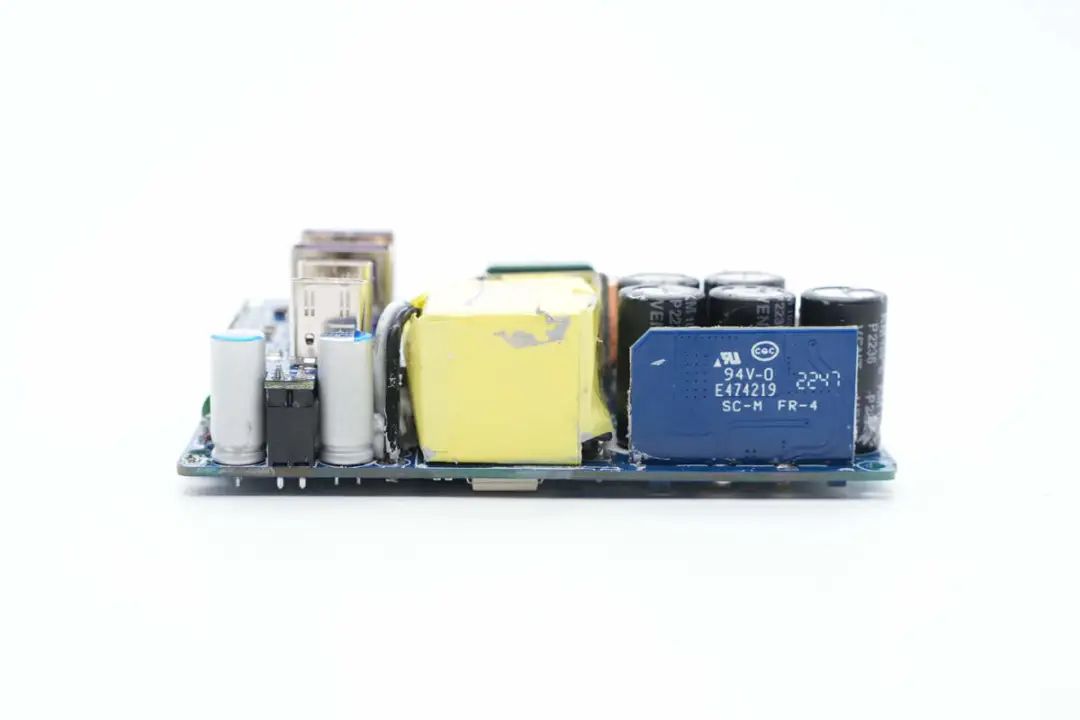

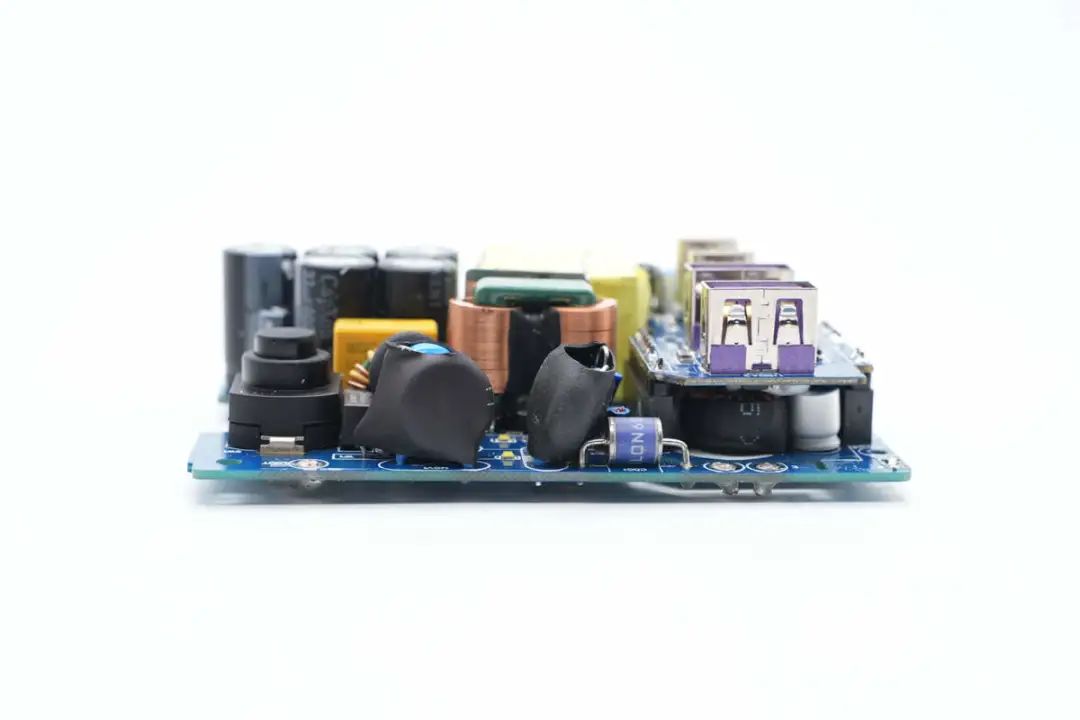

PCBA模块侧面焊接固态电容，变压器和一块小板。

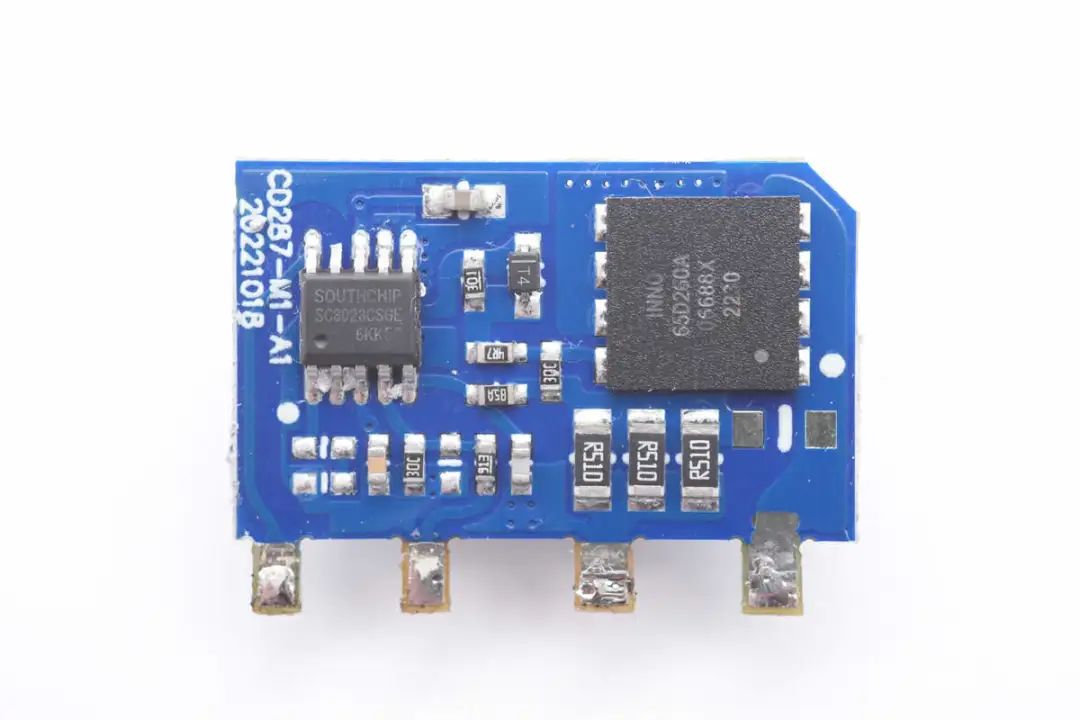

焊接取下垂直焊接的小板，小板上焊接一颗氮化镓主控芯片和一颗氮化镓开关管。

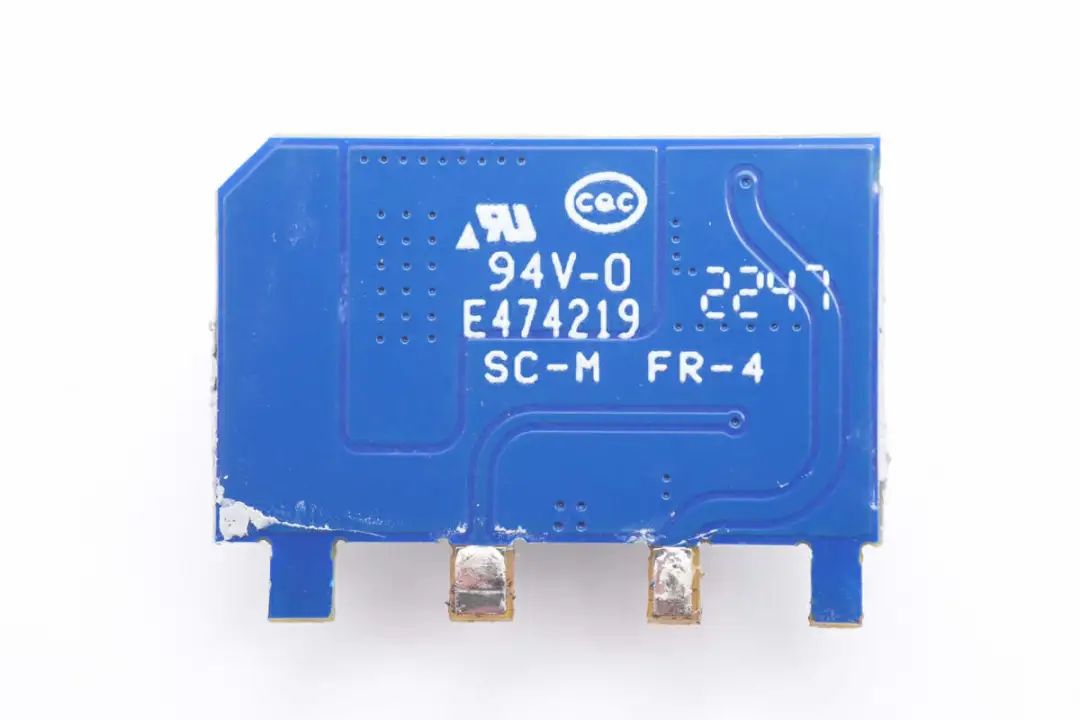

小板背面没有焊接元件。

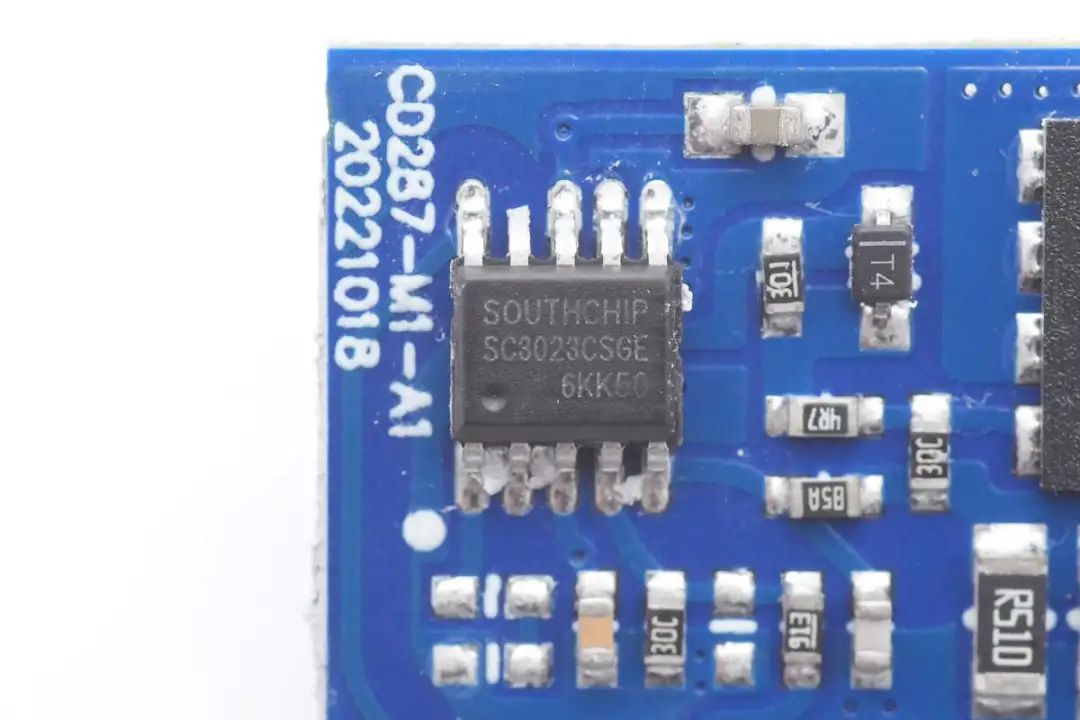

主控芯片采用南芯科技SC3023，是一颗高频准谐振反激控制器，内置了氮化镓驱动，可用于直接驱动氮化镓开关管。SC3023内置X电容放电和高压启动，具备自适应开关频率折返功能，能在整个负载范围内获得更高的效率。QR和DCM模式下通过谷底开通来获得高效率。空载时在低功耗模式下运行，从而降低系统的待机功耗。内置完善全面的保护功能，支持芯片内和外置的过热保护功能。

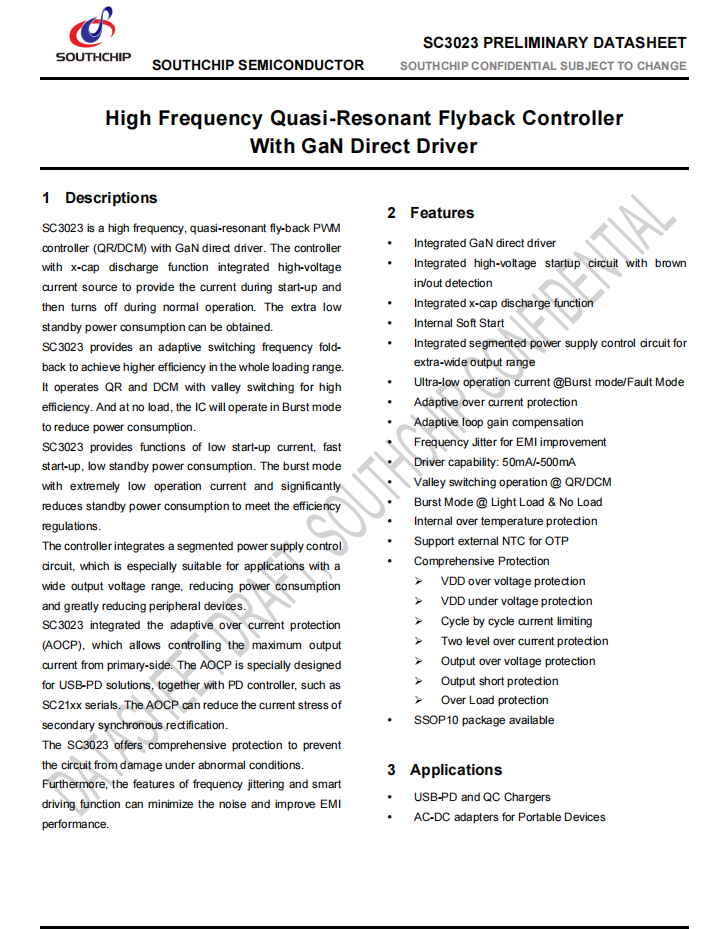

南芯科技SC3023资料信息。

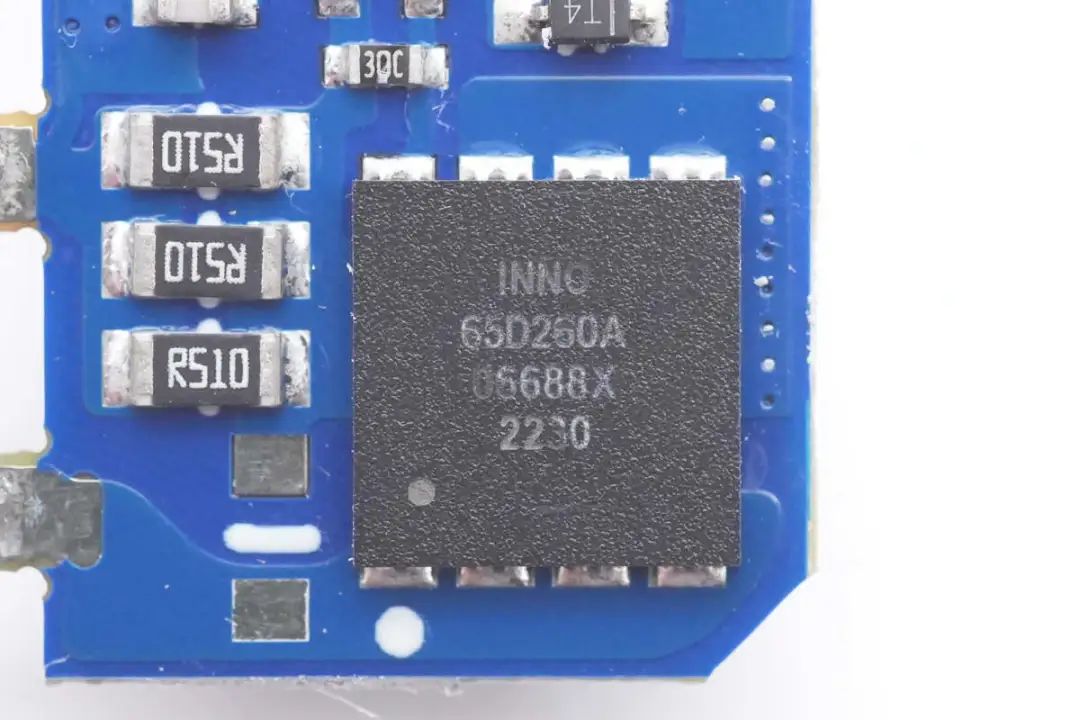

开关管采用英诺赛科INN650D260A氮化镓功率器件，额定耐压为650V，导阻260mΩ，符合JEDEC标准的工业应用要求，支持ESD保护，支持开尔文源极。最高工作温度150℃。
INN650D260A支持超高开关频率，无反向恢复电荷，具有极低的栅极电荷和输出电荷符合RoHS、无铅、欧盟REACH法规。

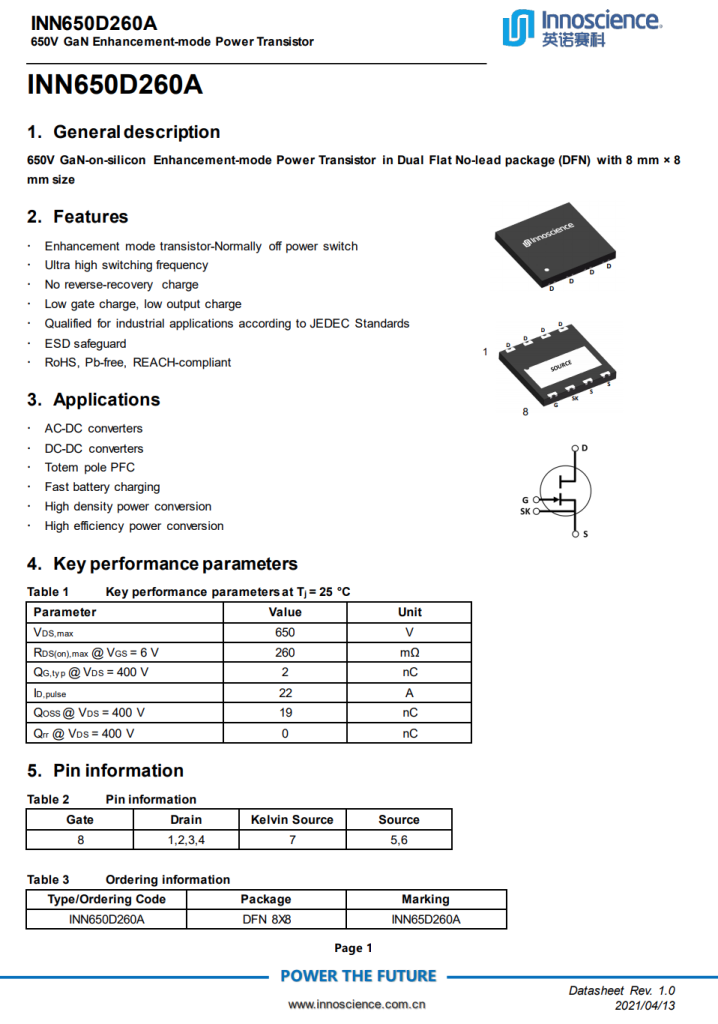

英诺赛科 INN650D260A 详细资料。

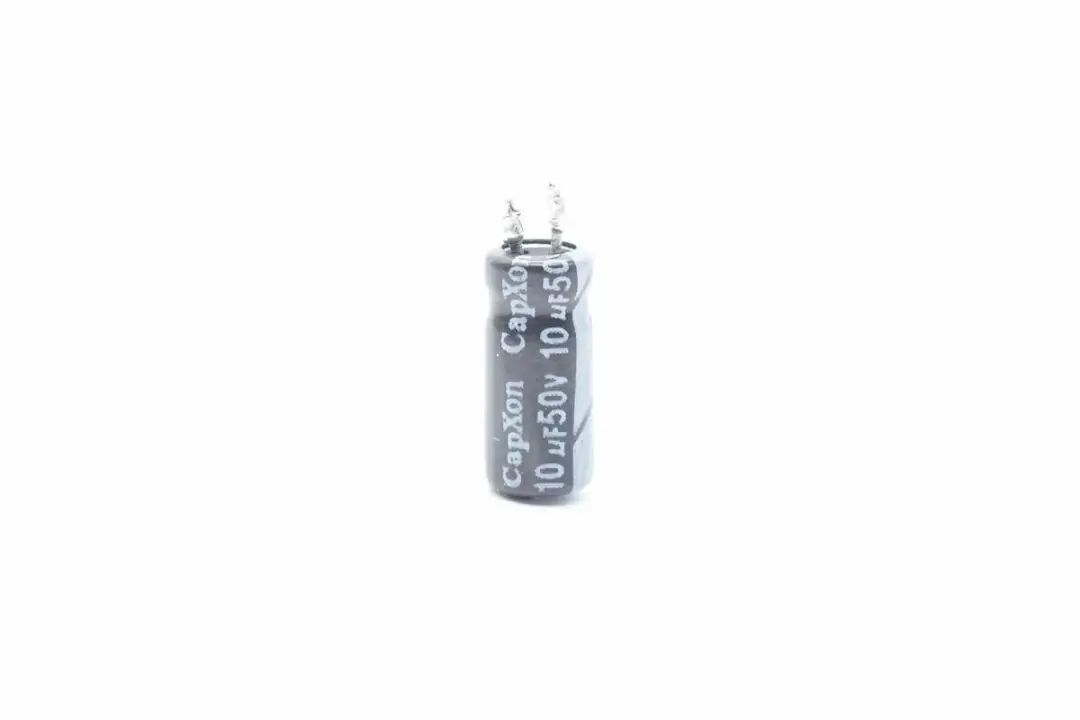

为南芯科技SC3023控制器供电的滤波电容来自丰宾，规格为10μF50V。

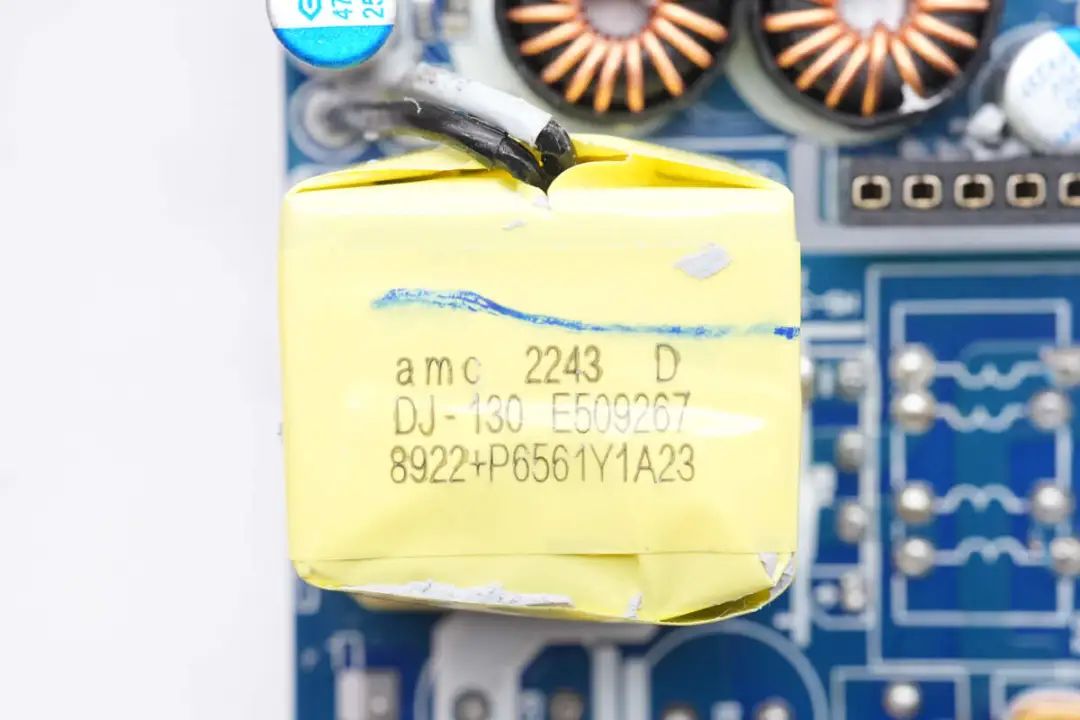

开关变压器特写，使用胶带严密缠绕绝缘。

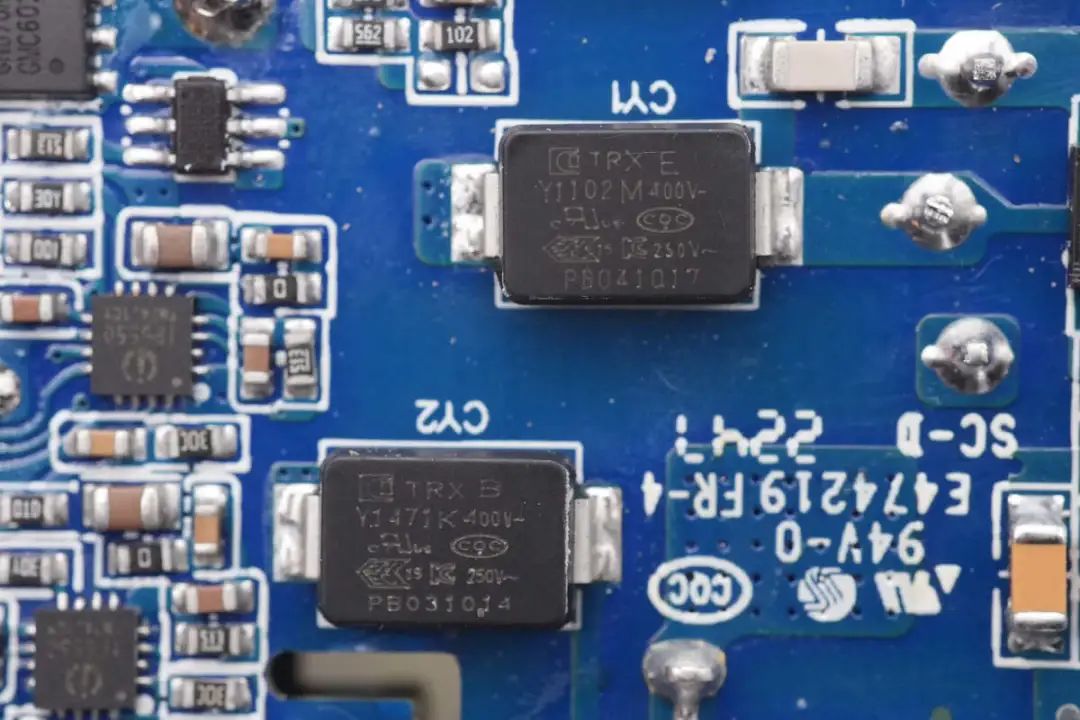

两颗贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，其中一颗料号为TMY1102M，下方一颗料号为TMY1471K。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

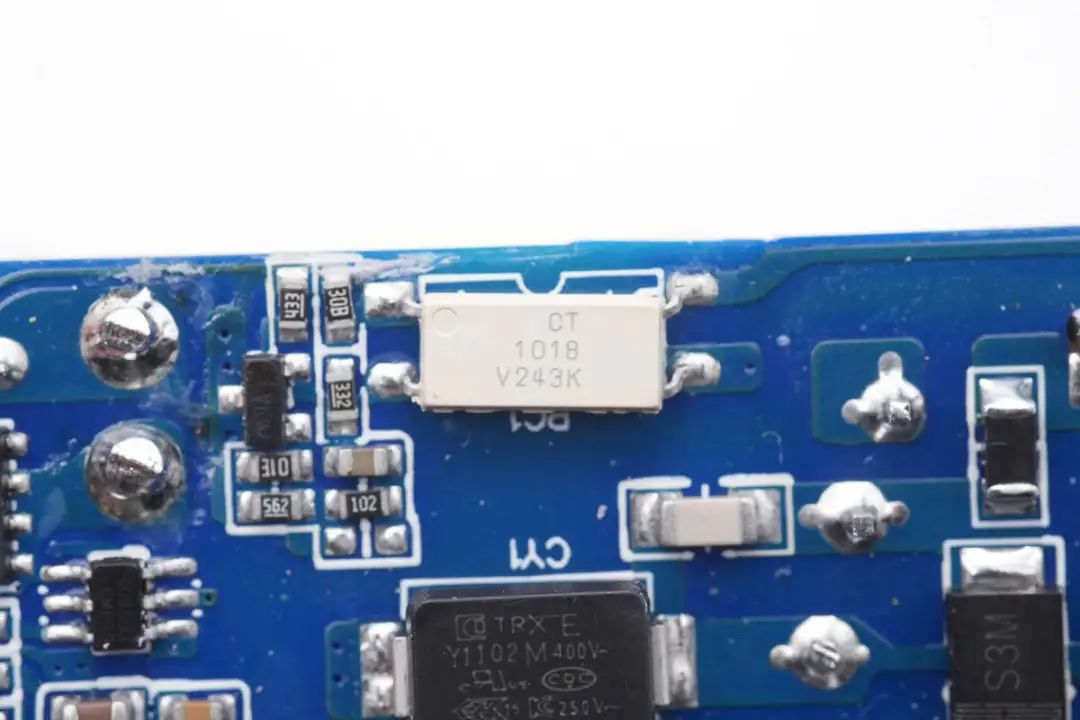

CT1018光耦用于输出电压反馈。

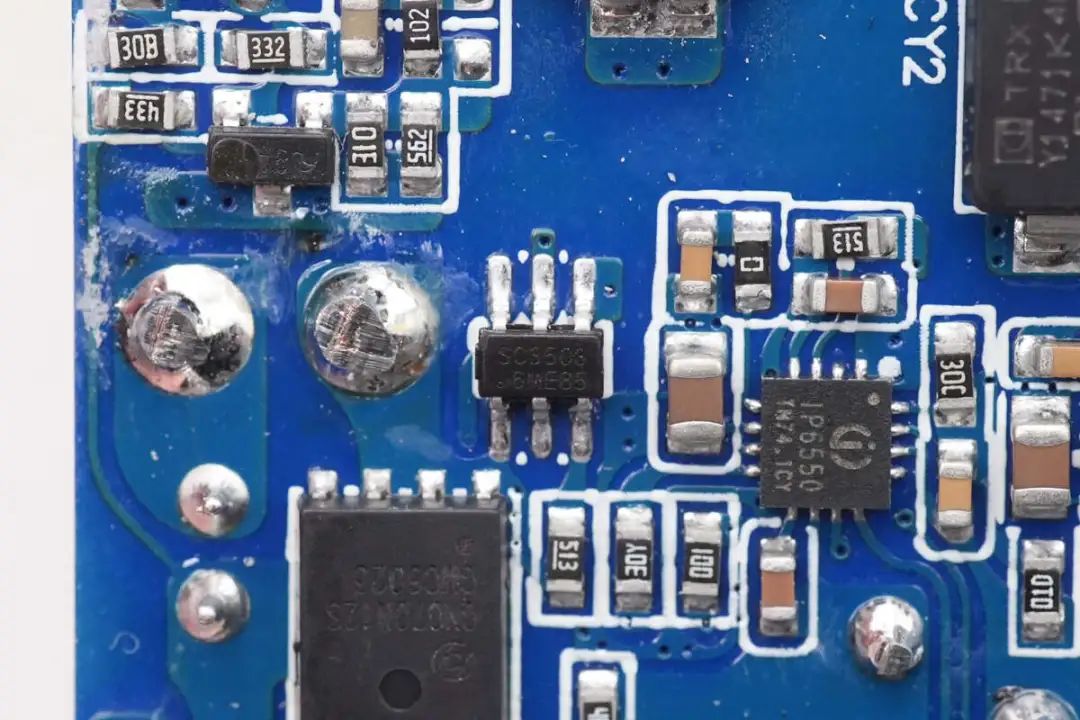

同步整流控制器采用南芯科技SC3503，这是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。采用SOT23封装，适用于宽输出范围反激适配器应用。

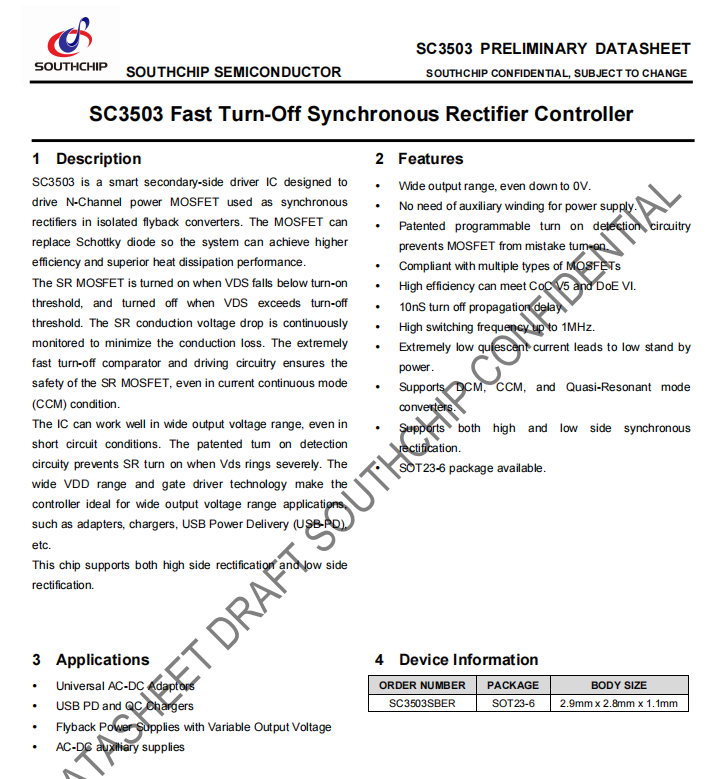

南芯科技 SC3503资料信息。
充电头网拆解了解到，该芯片已经被TEGIC迷你30W氮化镓快充、绿联迷你30W氮化镓快充、征拓65W 2C1A氮化镓充电器、威源新能30W 1A1C氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充等产品采用，此外南芯快充芯片还可应于充电器、车充、移动电源、储能电源等产品，并被安克、三星、紫米、羽博等数十款产品采用，品质获得客户高度认可。

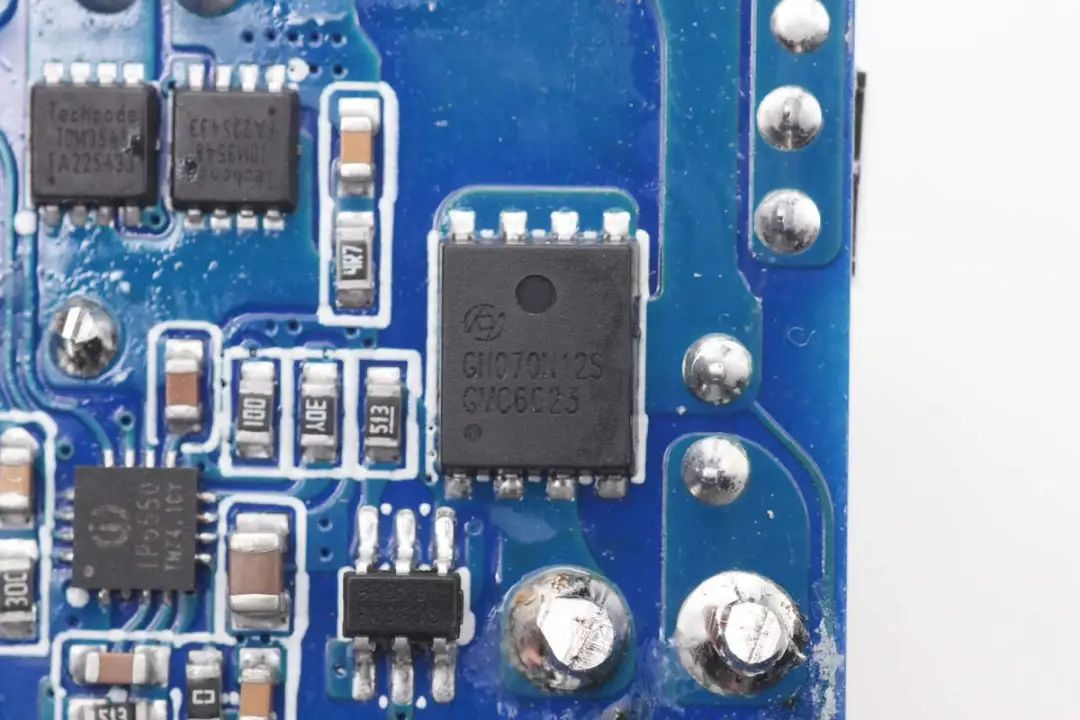

同步整流管来自恒泰柯，型号HGN070N12S，是一颗耐压120V，导阻6mΩ的NMOS，采用DFN5*6封装。

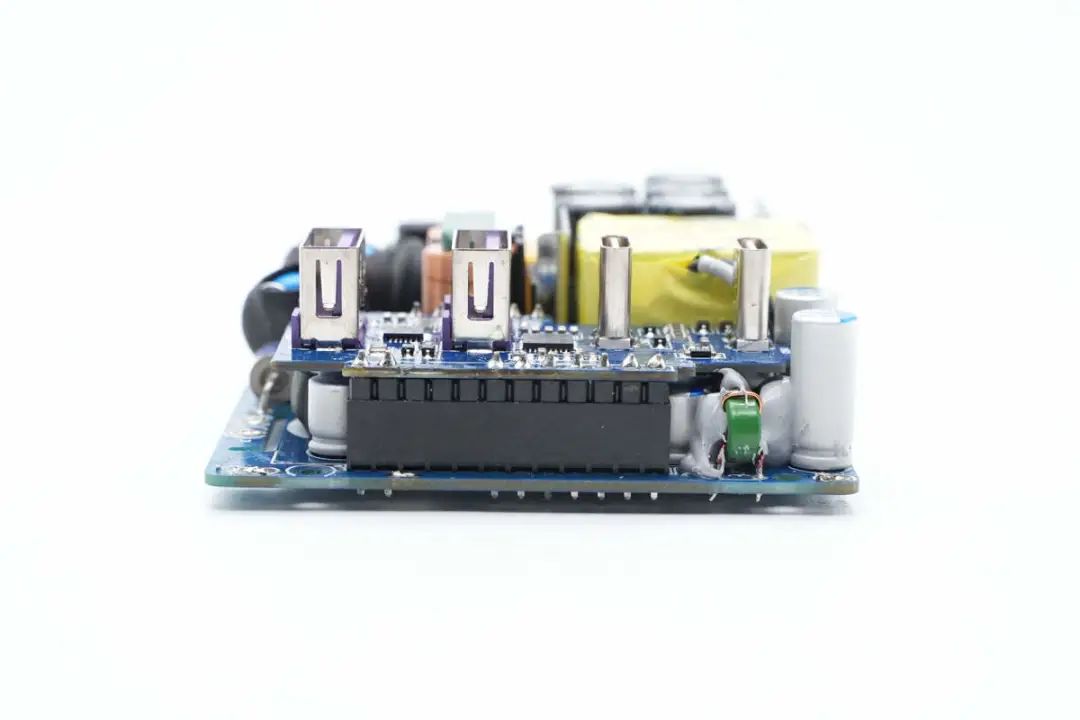

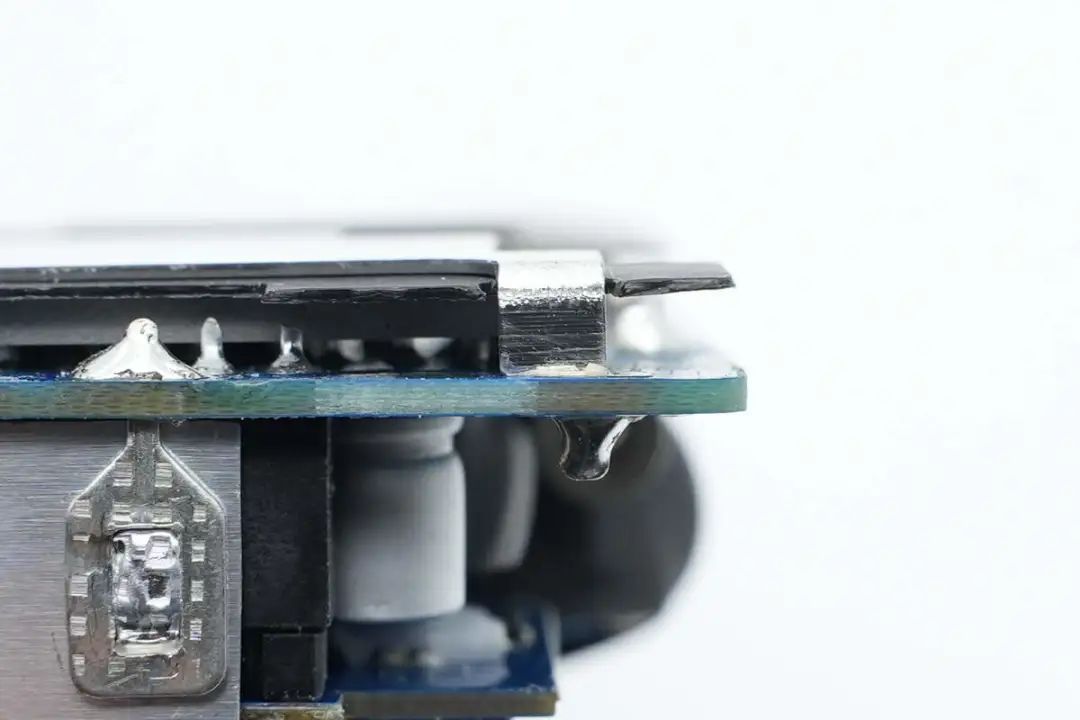

侧面可以看出焊接USB-A和USB-C母座的小板为插接连接。

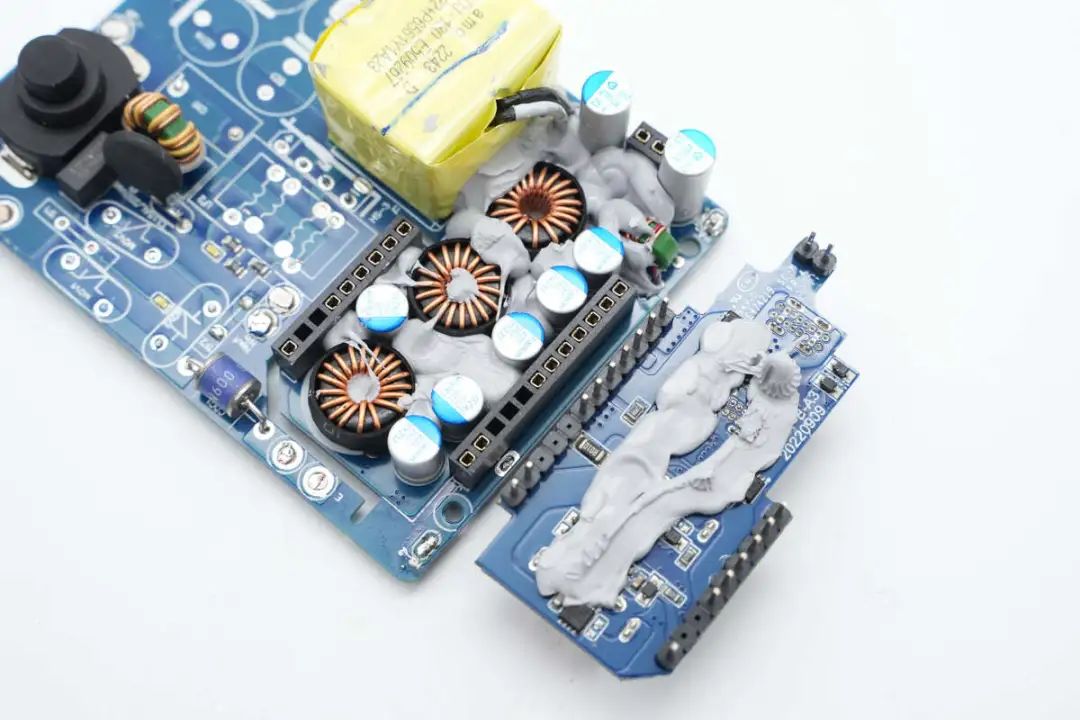

取下小板继续进行拆解，在小板背面的空间焊接降压电感和滤波电容，并涂导热胶散热。

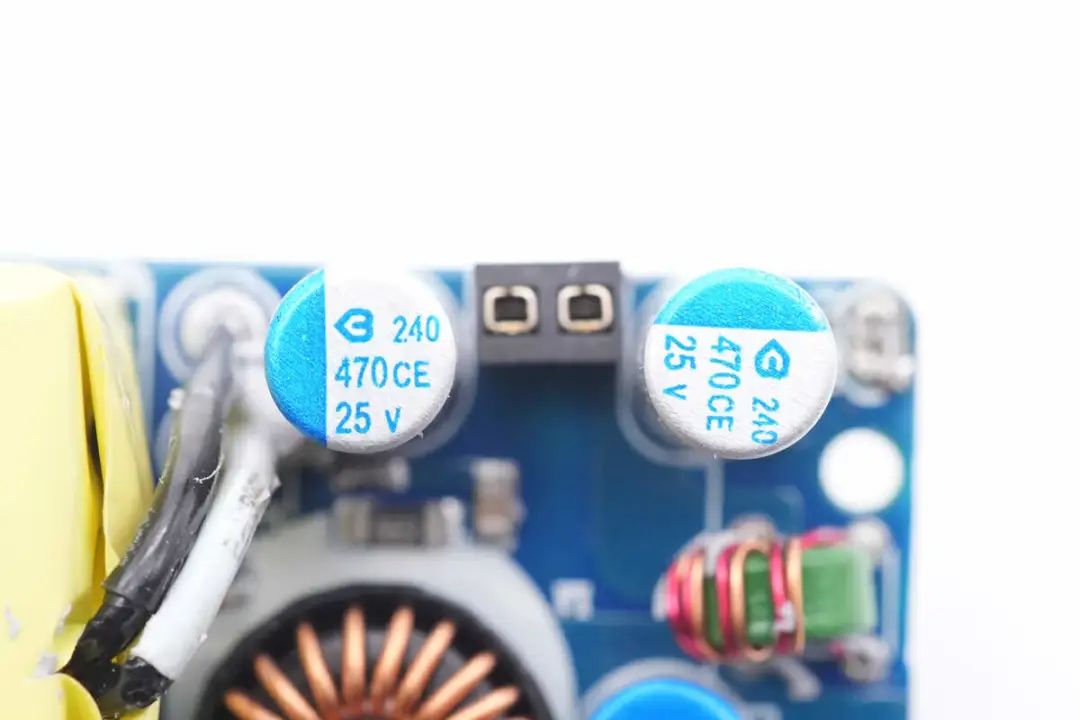

两颗滤波电容来自绿宝石，CE系列固态电容，规格为470μF 25V。
输出滤波电感特写。

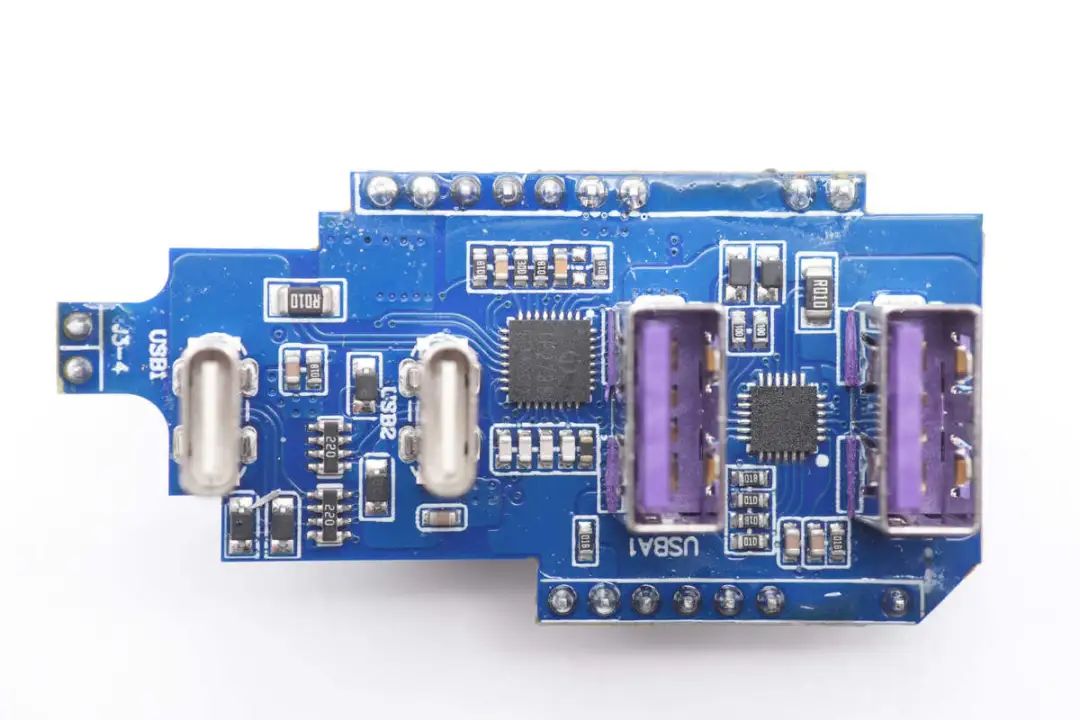

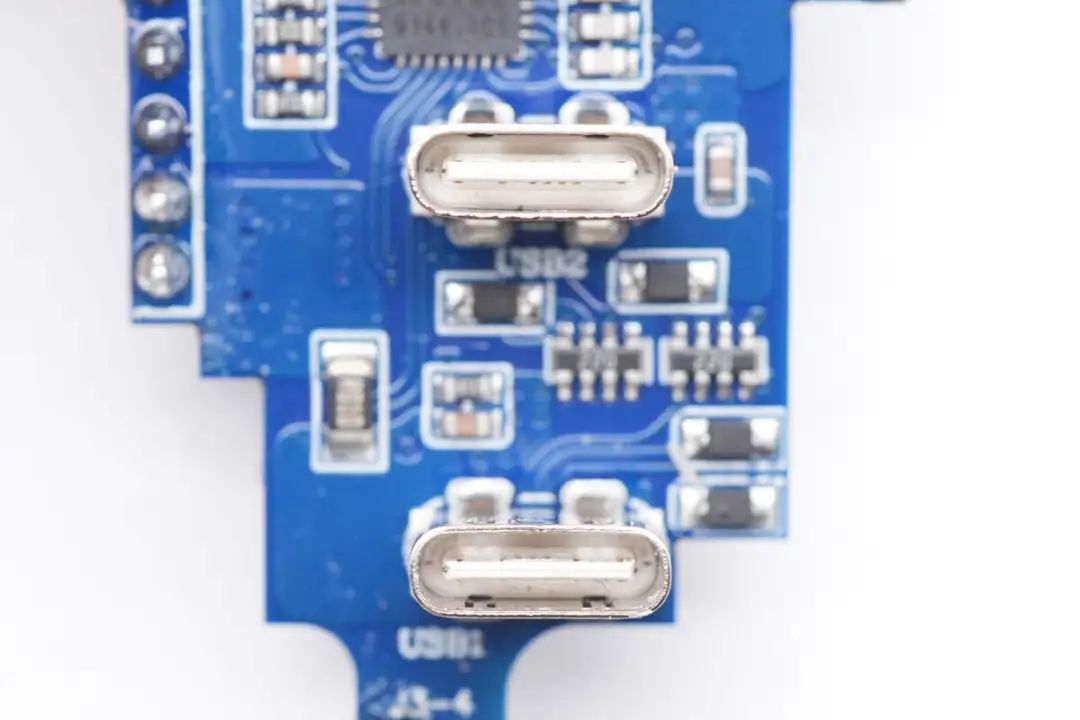

输出小板正面焊接两个USB-C母座和两个USB-A母座，在母座之间的空隙内部焊接两颗协议芯片，用于四个接口的协议控制。

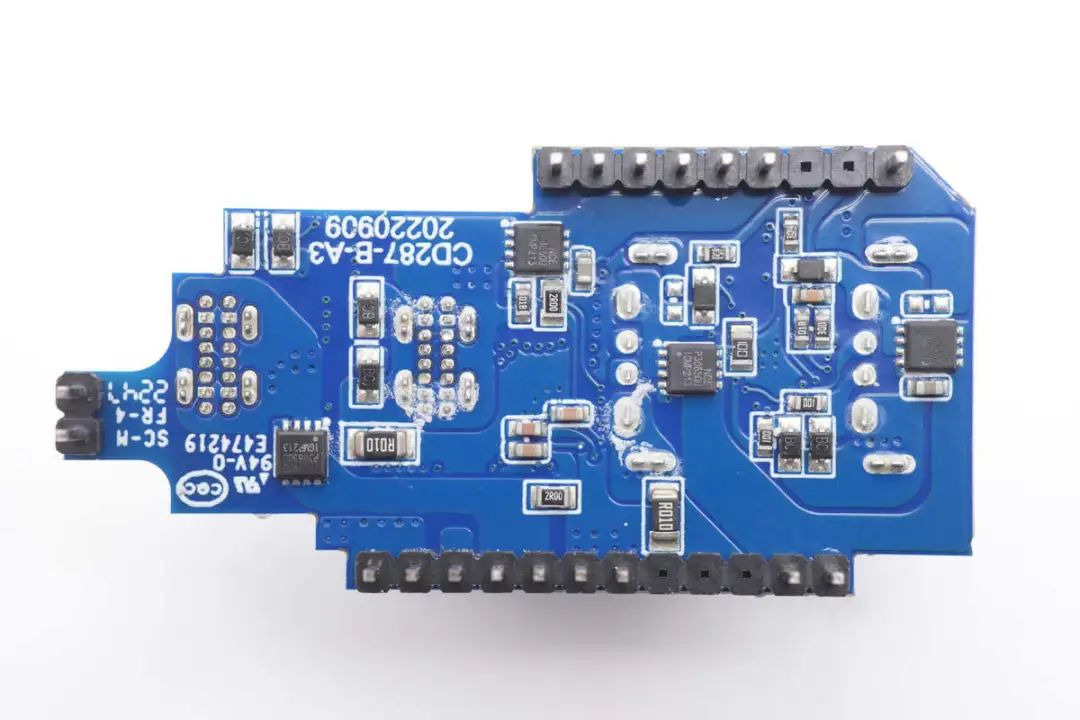

输出小板背面焊接四颗VBUS开关管用于各个接口的输出控制，USB-C和USB-A母座为过孔焊接固定，牢固耐用。

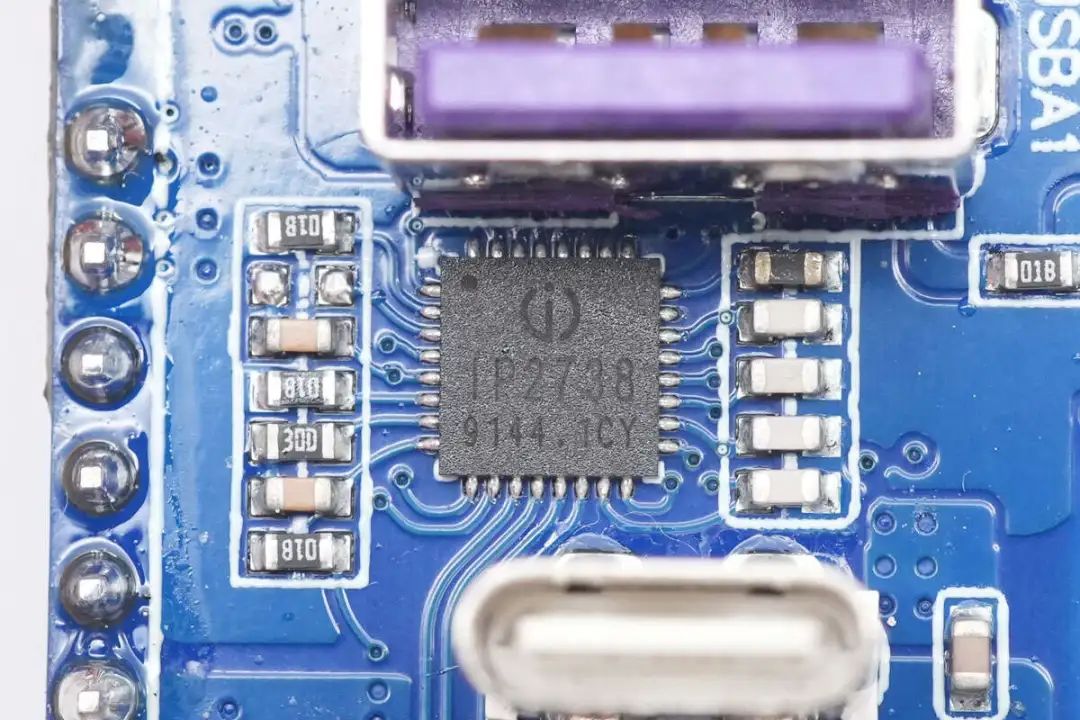

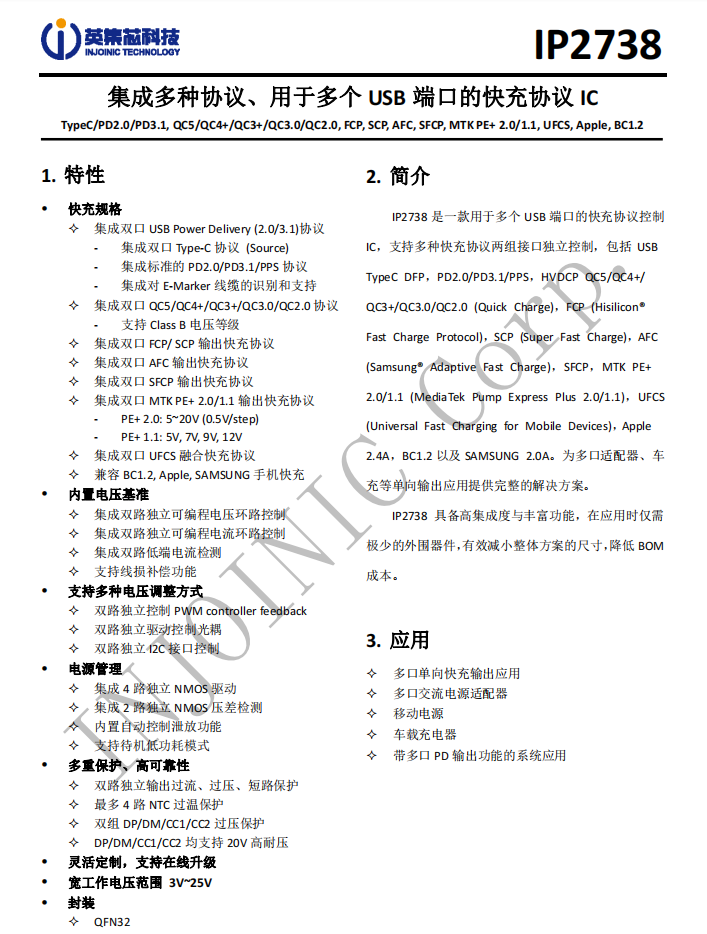

协议芯片采用英集芯IP2738，两个USB-C接口均由其控制。IP2738是一颗双路协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制，相当于两颗IP2736整合到一颗芯片内部，快充规格与IP2736相同。支持USB PD3.1 28V EPR档位，并支持PD3.0/PPS等丰富全面的快充协议，兼容性非常好。
英集芯IP2738内置四路独立的NMOS驱动，可用于多个接口输出控制，控制多个VBUS开关管进行输出端口切换以及两路电源并联控制，并且支持双路独立的过流、过压以及短路保护，确保使用安全。
充电头网了解到，英集芯IP2738此前已被麦多多40W双USB-C氮化镓充电器、爱兰博140W 2C1A氮化镓充电器、安克65W 2C1A二合一氮化镓超极充、绿联140W 2C1A氮化镓充电器，英集芯的其它系列快充芯片已被小米、华为、三星等大品牌的产品使用，性能质量获得客户的高度认可。

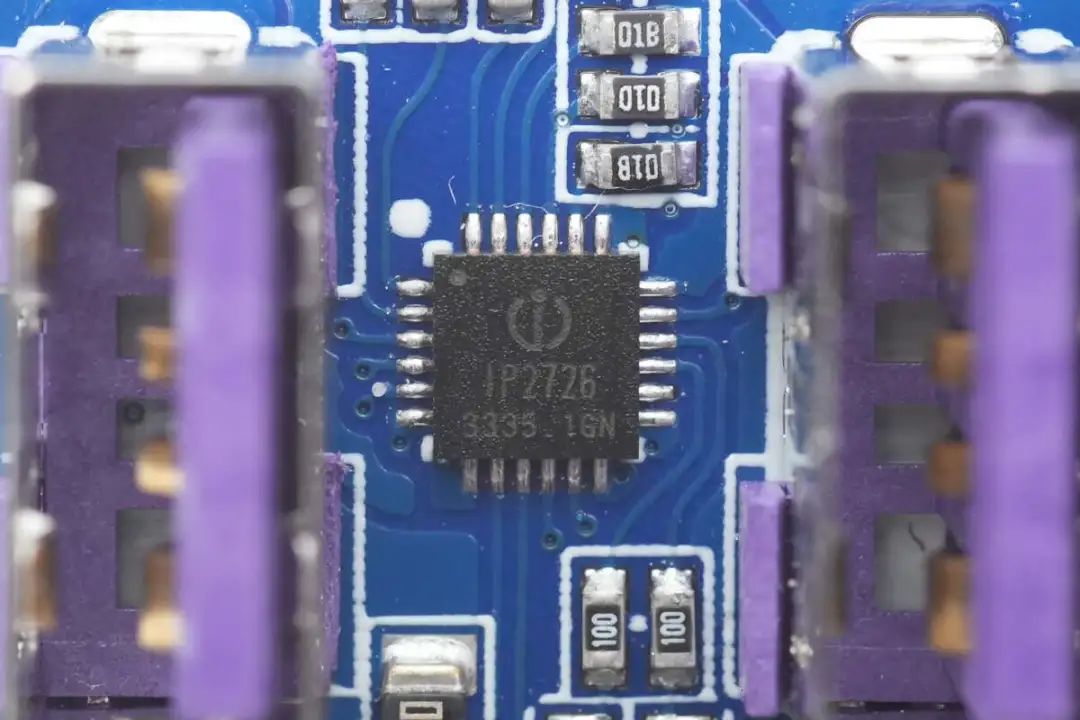

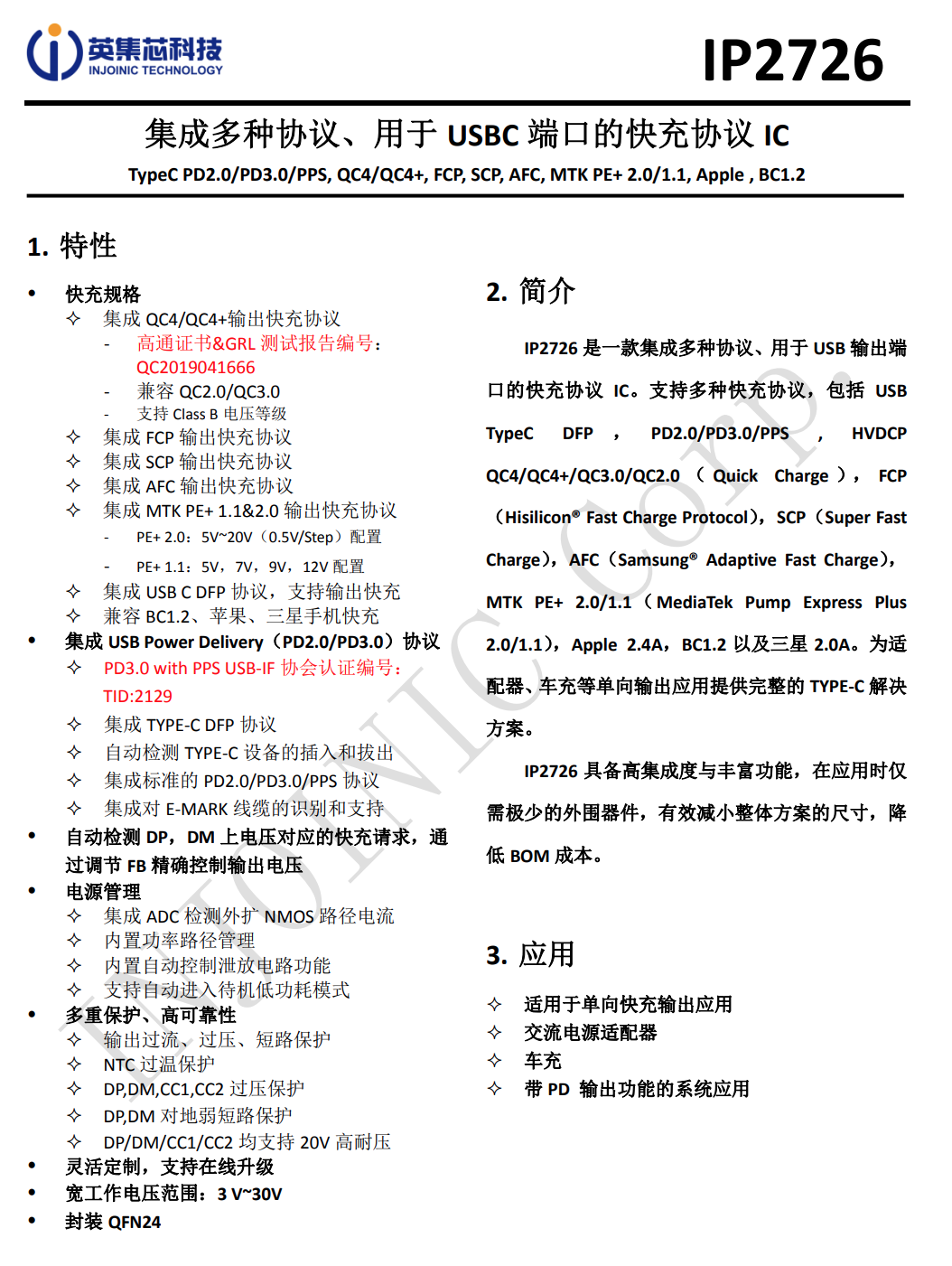

用于两个USB-A接口的协议芯片来自英集芯，型号为IP2726，是一颗应用非常广泛的协议芯片。英集芯IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
充电头网了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。

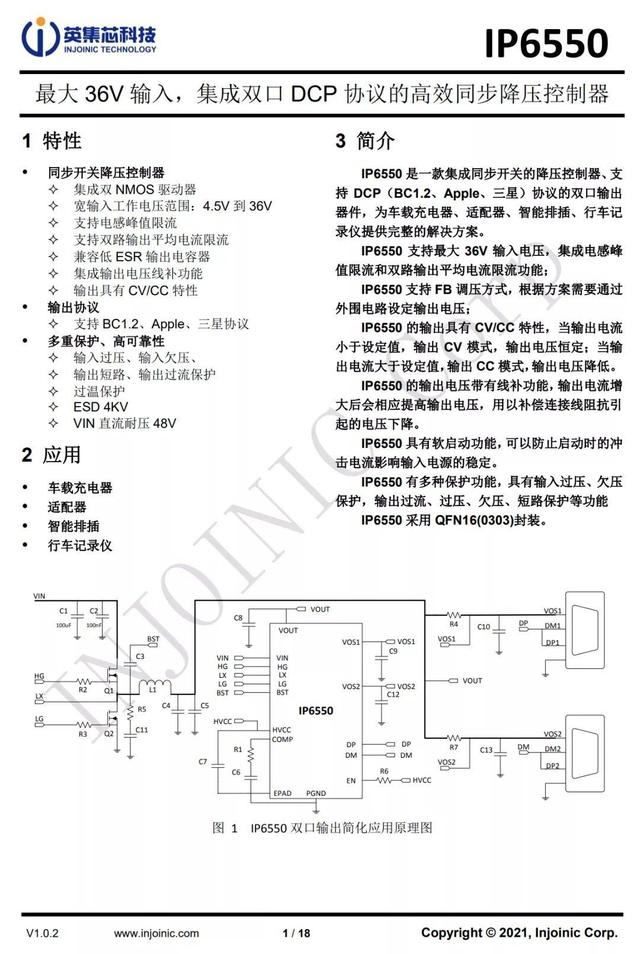

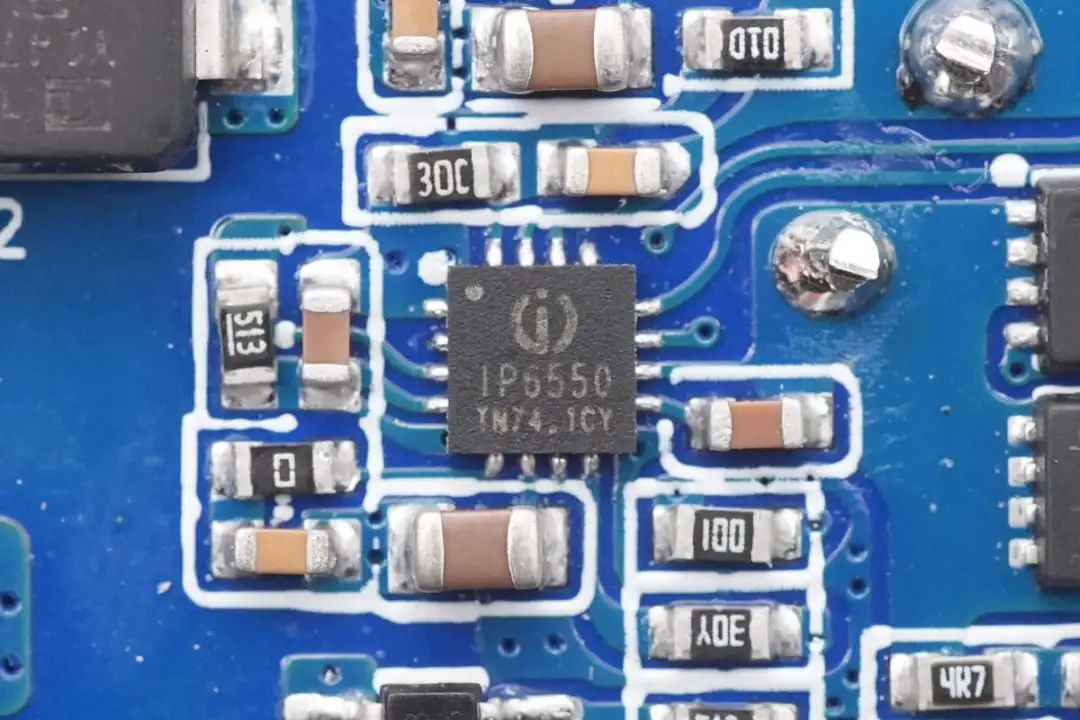

英集芯IP6550同步降压控制器支持5A输出电流，内置的同步降压控制器开关频率固定135kHz。可用于两路USB-A口，也可作为单路降压使用，输出电压可调满足更多场合应用。IP6550内置输入过压、欠压保护，内置输出过流、过压、欠压及短路保护，芯片内部集成过热保护，并支持EN控制开关。
绿联这款插座内部共使用三路IP6550降压控制器，两颗分别对应两个USB-C接口，一颗对应两个USB-A接口。
IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车记录仪应用。同步整流降压具有高转换效率，高输出电流可用于多口5V输出，搭配PD协议芯片可实现宽范围电压调节，满足USB PD3.1的应用。

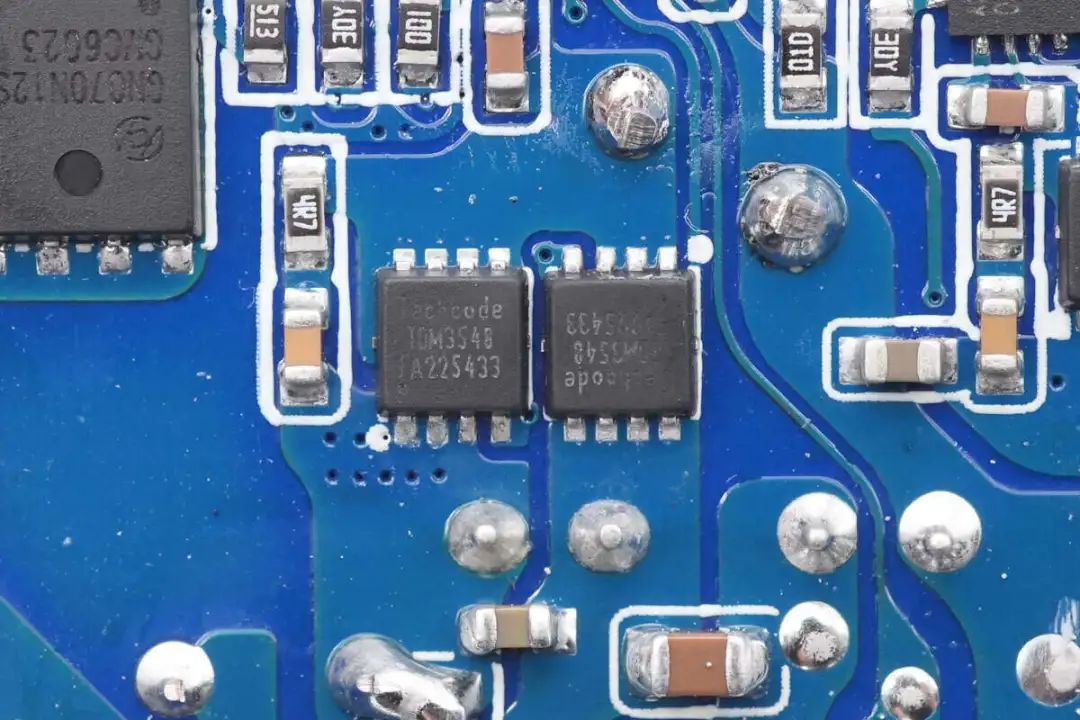

同步降压开关管来自Techcode泰德，型号TDM3548，是一颗耐压30V的NMOS，导阻5.6mΩ，采用PPAK3*3-8封装。

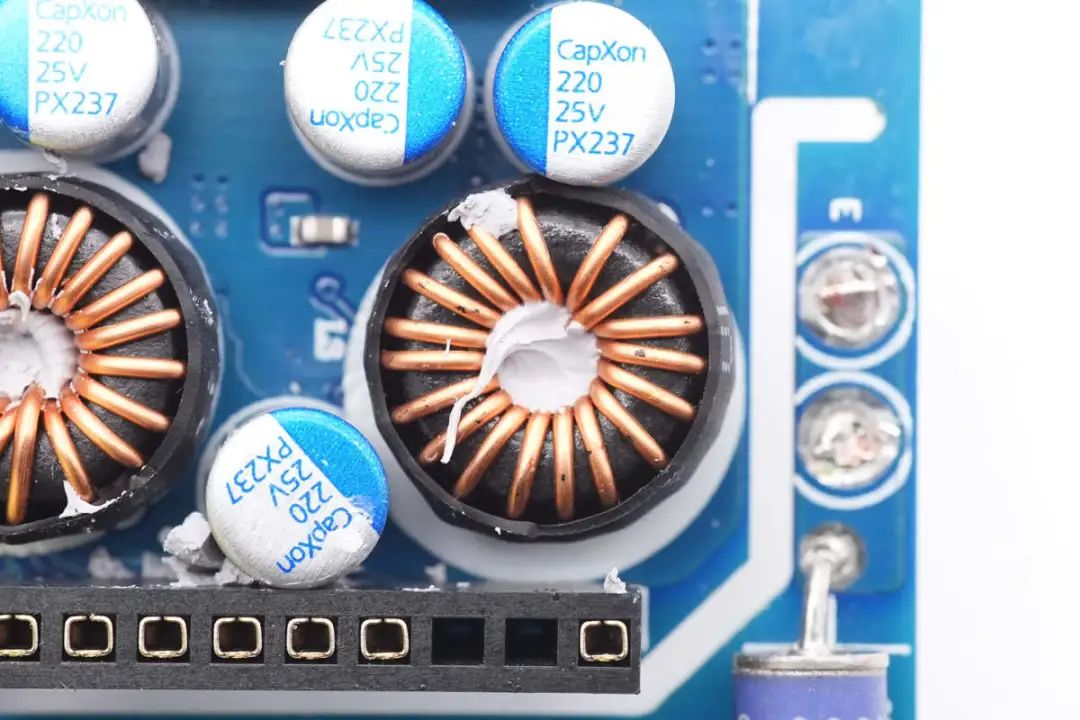

磁环降压电感特写，外套热缩管绝缘，内部打胶固定。

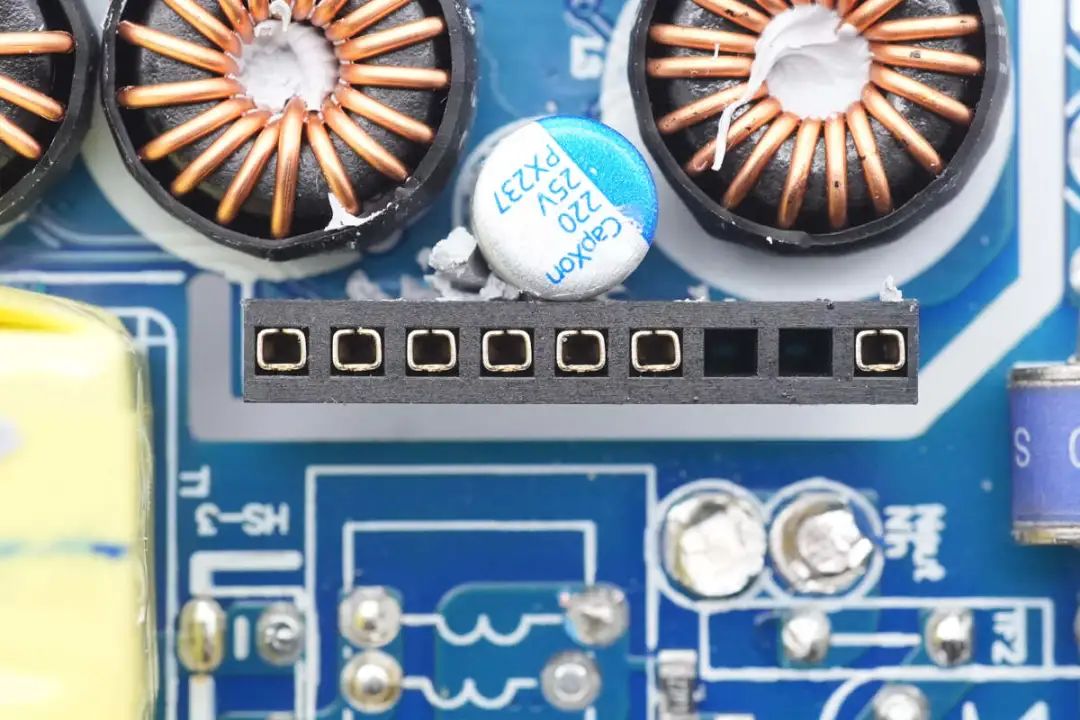

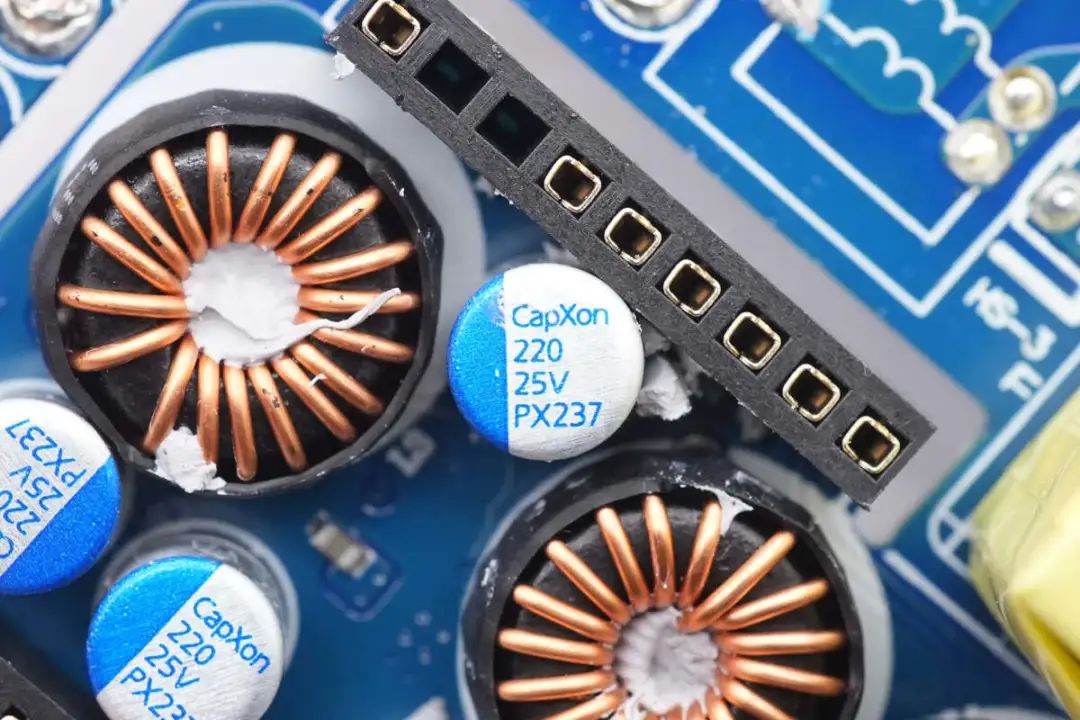

连接到协议小板的连接器特写。
滤波电容来自丰宾，规格为220μF 25V，共使用六颗用于输入输出滤波。
以上为其中一路降压电路，其余两路用料完全相同，节省篇幅不再赘述。

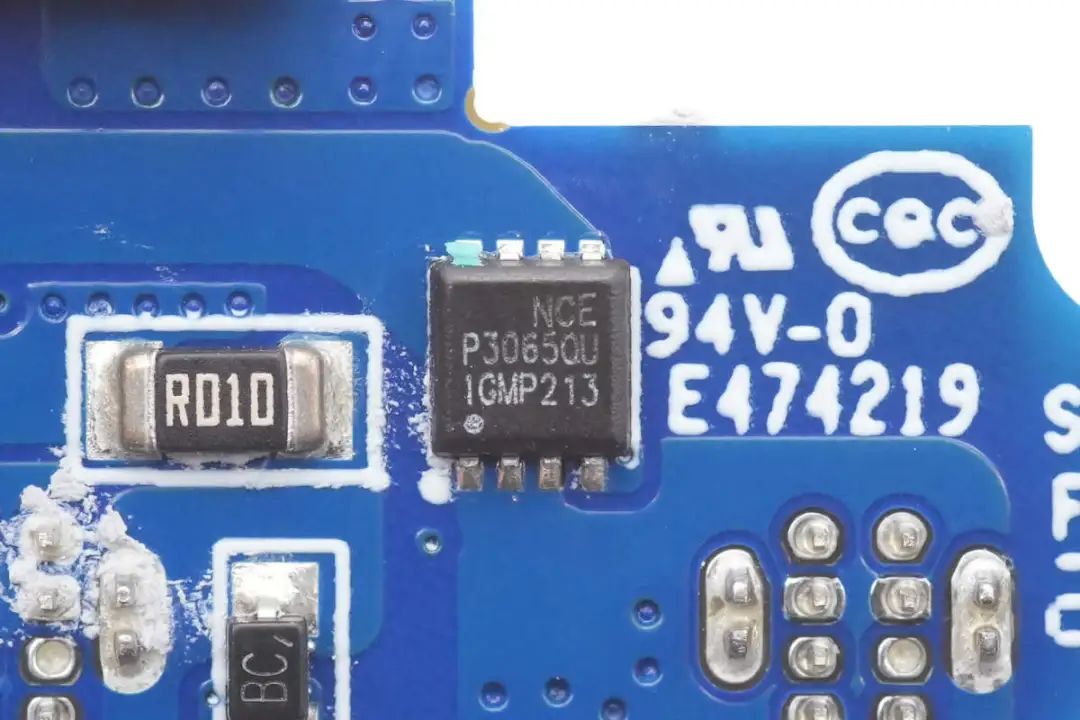

输出VBUS开关管来自新洁能，型号NCEP3065QU，是一颗耐压30V的NMOS，导阻为1.9mΩ，采用DFN3.3*3.3封装，共使用四颗对应四个输出接口。
USB-C母座垂直焊接，白色胶芯不露铜。

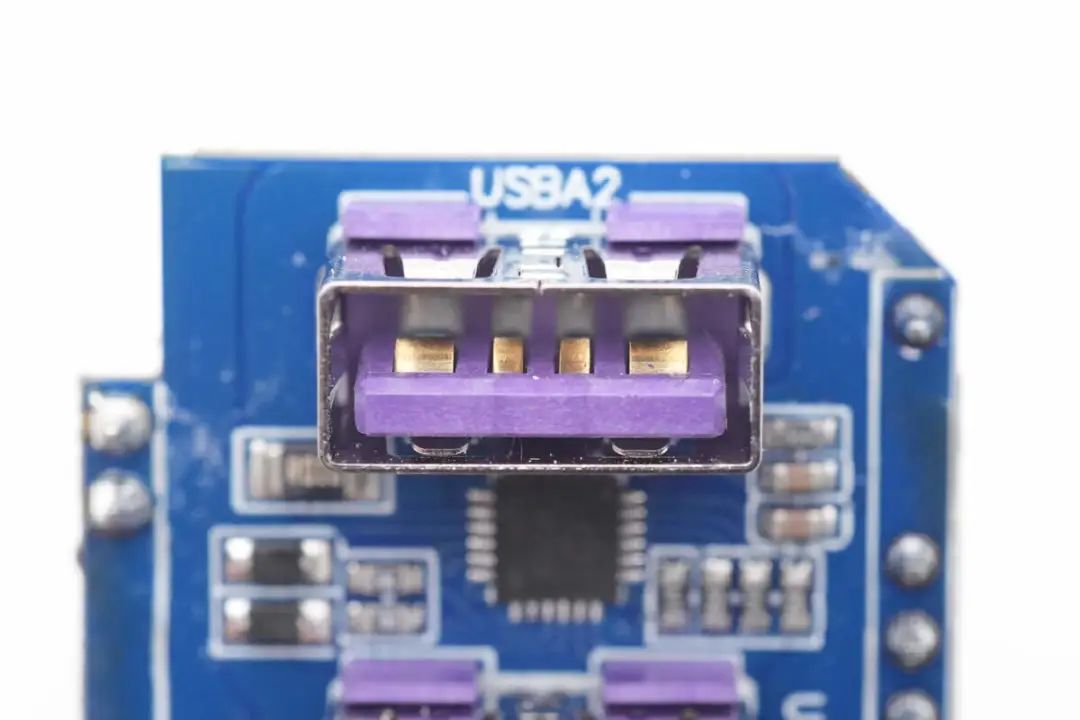

USB-A母座采用紫色胶芯，正负极加宽支持大电流快充。

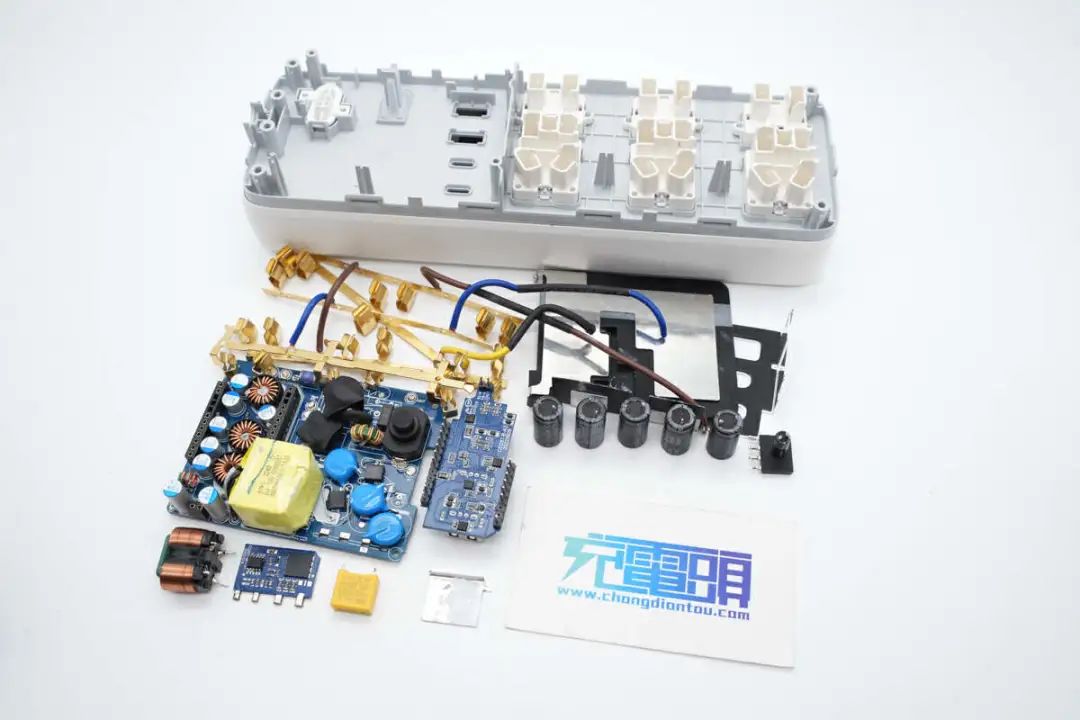

全部拆解一览，来张全家福。
充电头网拆解总结
绿联这款65W六位总控延长线插座自带1.8米长线缆，线缆截面积为3*1.0mm²。插座具备三个新国标五孔插孔和三个新国标两孔插孔，并具备一个总控开关。插座内部集成65W快充输出，为2C2A接口，均独立支持快充。插座还内置抗电涌电路，能够吸收雷击浪涌，防止过压损坏电器。
充电头网通过拆解了解到，绿联这款65W六位总控延长线插座采用一体铜带，导线采用碰焊连接。雷击浪涌保护电路和快充模块焊接在同一块PCB上。雷击浪涌保护电路采用压敏电阻与温度保险丝串联，使用热缩管固定，起到良好的温度检测效果。此外还使用气体放电管与压敏电阻串联，提供加强的雷击保护效果。
快充模块开关电源方案来自南芯科技，采用SC3023氮化镓主控芯片搭配SC3503同步整流控制器，并使用英诺赛科INN650D260A氮化镓开关管。降压方案来自英集芯，使用IP2738协议芯片用于两个USB-C接口输出，IP2726用于两个USB-A接口输出，搭配使用三颗IP6550同步降压控制器。
插座内部PCBA模块焊接固定大面积铝片用于散热，元器件内部打胶固定及散热。PCBA模块采用垂直焊接和插接组装，充分利用内部空间。快充模块采用丰宾电容和绿宝石固态电容滤波，用料均为一线品牌，做工和用料都很扎实。
