产品概况：

HT3386是一款高效D类音频功率放大器。 在24V供电的立体声（BTL）、THD+N=10%条

件下，能够持续提供2*40W/6Ω功率输出；在单 声道（PBTL）、模式、THD+N=10%条件下，能

够持续提供100W/3Ω功率输出。

HT3386具有先进的扩频功能来抑制EMI。

此外，HT3386内置关断功能使待机电流最 小化，同时内置了MUTE功能，还集成了过压保

护、直流保护、短路保护、热保护和电源欠压 异常保护等功能，可全面防止出现故障。

应用：

・条形音箱

・无线智能音箱

・便携式音箱

・消费类音频应用

・拉杆音箱 ・LCD电视/监视器

引脚图：

产品特点：

・输出功率（BTL）

2×40W (VDD=18V, RL=4Ω, THD+N=10%)

2×50W (VDD=24V, RL=6Ω, THD+N=10%)

2×40W (VDD=24V, RL=8Ω, THD+N=10%)

・输出功率（PBTL模式）

80W (VDD=24V, RL=4Ω, THD+N=10%)

100W (VDD=24V, RL=3Ω, THD+N=10%)

・单电源系统，4.5V-26V宽电压输入范围

・超过90%效率，无需散热器

・扩频功能

・MUTE功能

・模拟差分/单端输入，输出模式立体声/单声道可选

・可选增益：32dB/26dB

・保护功能：过压/过流/过热/欠压异常，直流检测 和短路保护

・无铅无卤封装，ETSSOP32

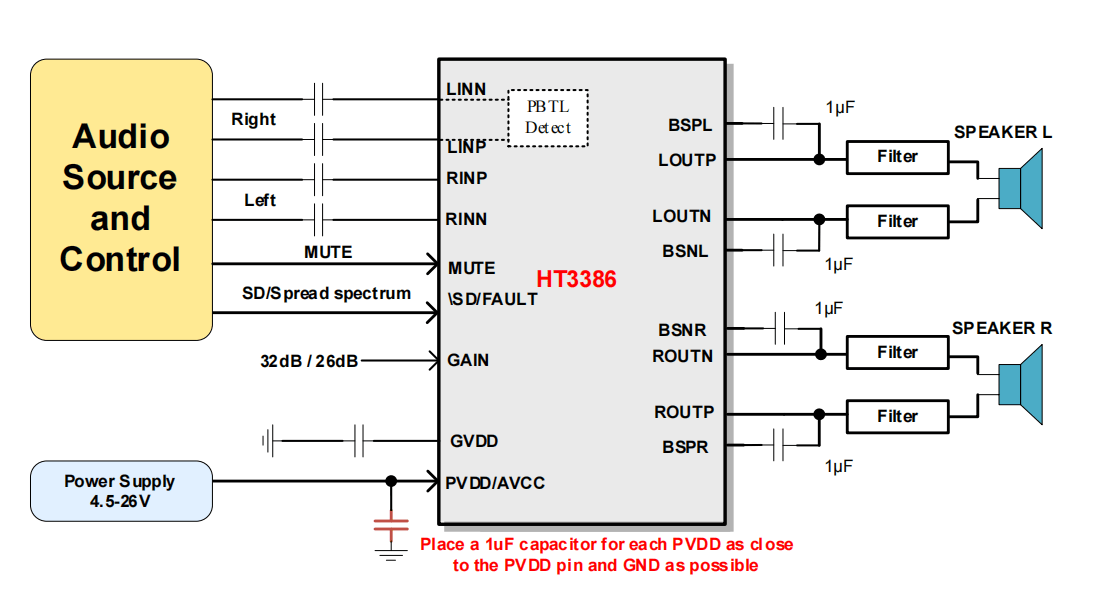

应用与曲线：
