PT2020 20触控I2C输出IC

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

1．产品概述

● PT2020是一款电容式触摸控制ASIC，支持20通道触摸输入，I2C键值输出。可通过I2C调节灵敏度以及功能设置。算法带有走线自补偿功能，具有高抗干扰、宽工作电压范围的突出优势。适用于小家电，智能门锁等消费类电子产品。

2.主要特性

● 工作电压范围：2.4~5.5V

● 工作电流：7uA（低功耗模式）@VDD=3V&CMOD=20nF

● 20通道触摸输入I2C键值输出

● 支持触摸脚复用LED，触摸有效同步LED灯显

● 带自适应模式可自补偿修正触摸通道差异或走线长短不一致情况

● CMOD脚外接电容可整体调节灵敏度，电容越大灵敏度越高

● 触摸相关参数均可通过12C接口独立调节

● 具有防水功能，当水漫或成片水珠覆盖在触摸面板时，按键仍可有效判别

● 内置稳压源、上电复位和低压复位等硬件模块

● 内置实时环境自适应、高效数字滤波等软件算法

● 封装形式：SSOP28、QFN24

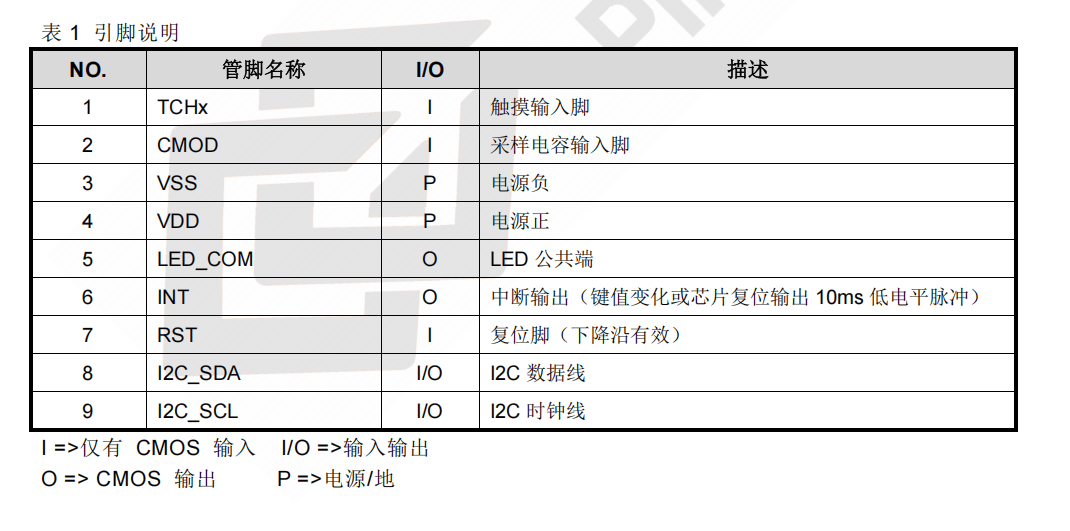

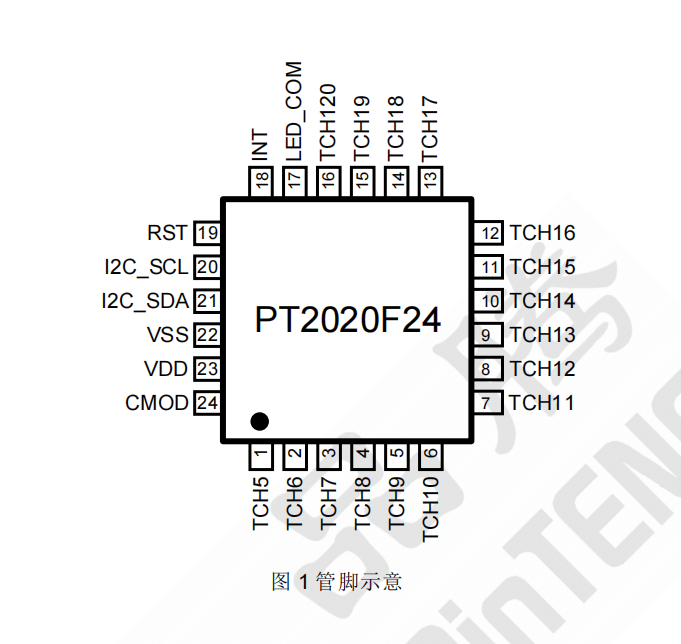

3.封装及引脚说明

4.应用电路
