拆解报告：辉越光电65W氮化镓超薄充电器
来源:充电头网发布时间:2023-03-252162浏览
询问 AI
前言
辉越光电是一家集研发、生产、加工、销售为一体的电源适配器、快充充电器产品的生产厂家。充电头网拿到了辉越光电推出的一款65W氮化镓超薄充电器，这款充电器为单USB-C接口设计，折叠插脚，机身小巧便于携带。
充电器支持20V输出电压，能够为USB-C接口的笔记本充电，同时还具备PPS快充，对苹果和安卓手机的快充都具有很好的兼容性。下面就对辉越光电这款65W充电器进行拆解，看看内部的用料和设计。
此前充电头网还拆解过辉越光电30W 1A1C快充充电器，欢迎查阅。
辉越光电65W超薄快充开箱

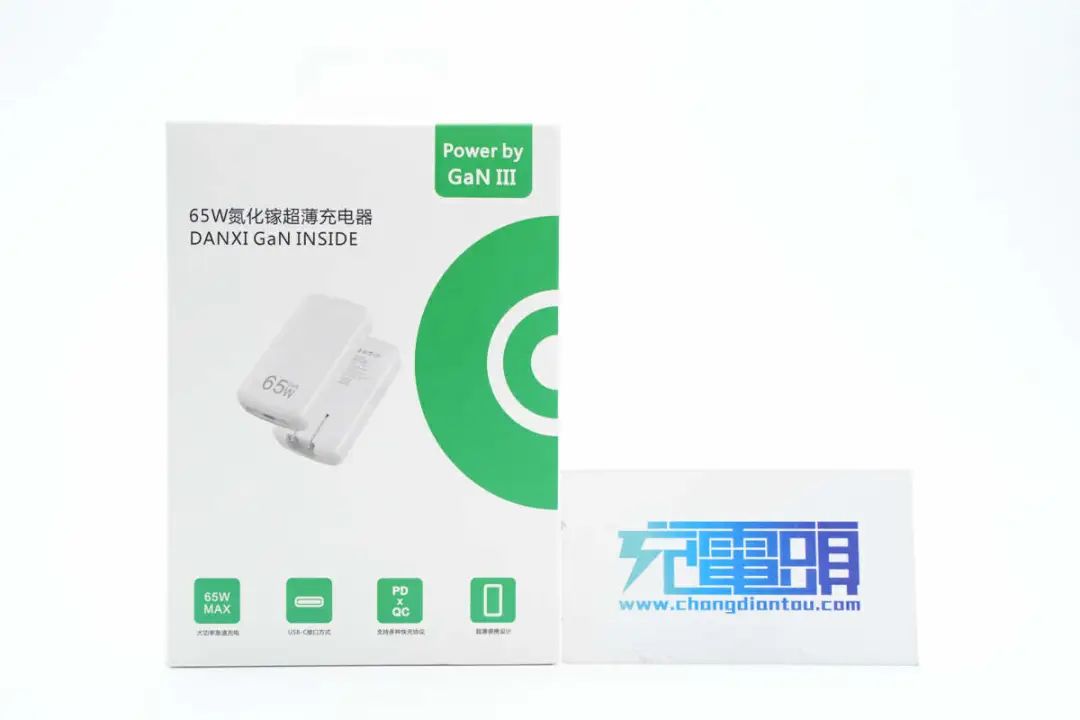

包装盒外观简洁，采用绿白撞色，正面印有充电器外观、名称以及大功率急速充电、USB-C接口方式、支持多种快充协议、超薄便携设计四大卖点。
背面印有充电器可适配设备场景图以及规格参数，大小和一般饼干差不多，充电器通过3C认证。
充电器的详细信息，包括产品名称、型号、输入输出参数、重量，此外还有厂商信息，产品提供一年质保。
包装内含辉越光电65W氮化镓超薄充电器、使用说明书等。
充电器主色调为白色，外壳磨砂抗指纹，边角过渡圆润，整体外观设计简约。

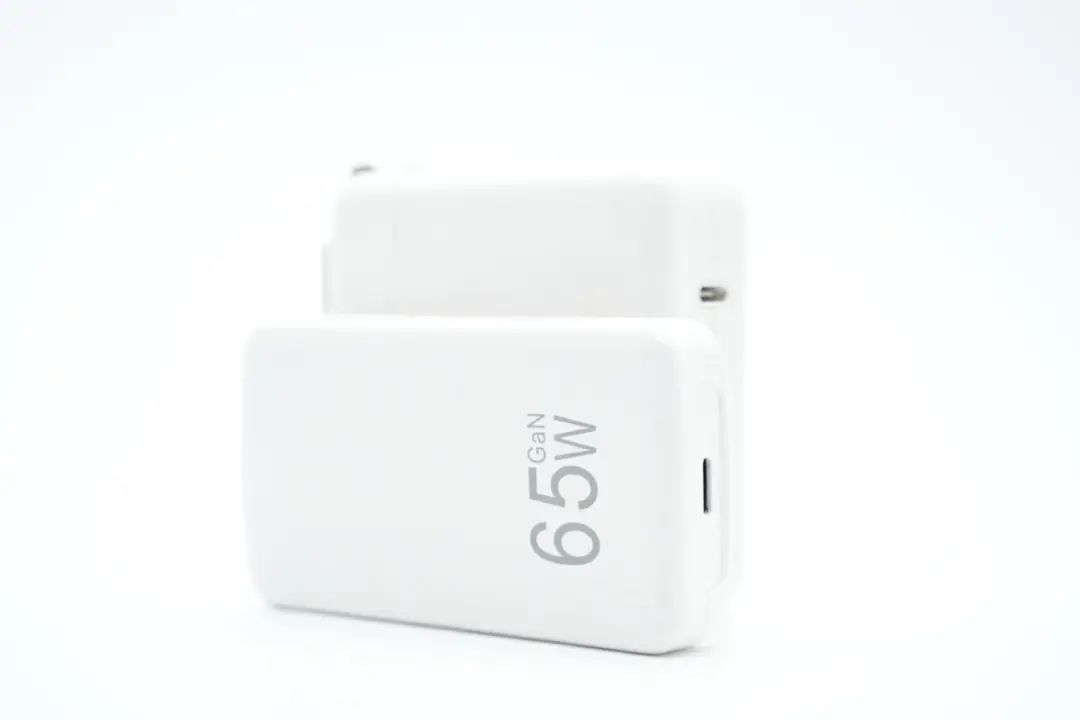

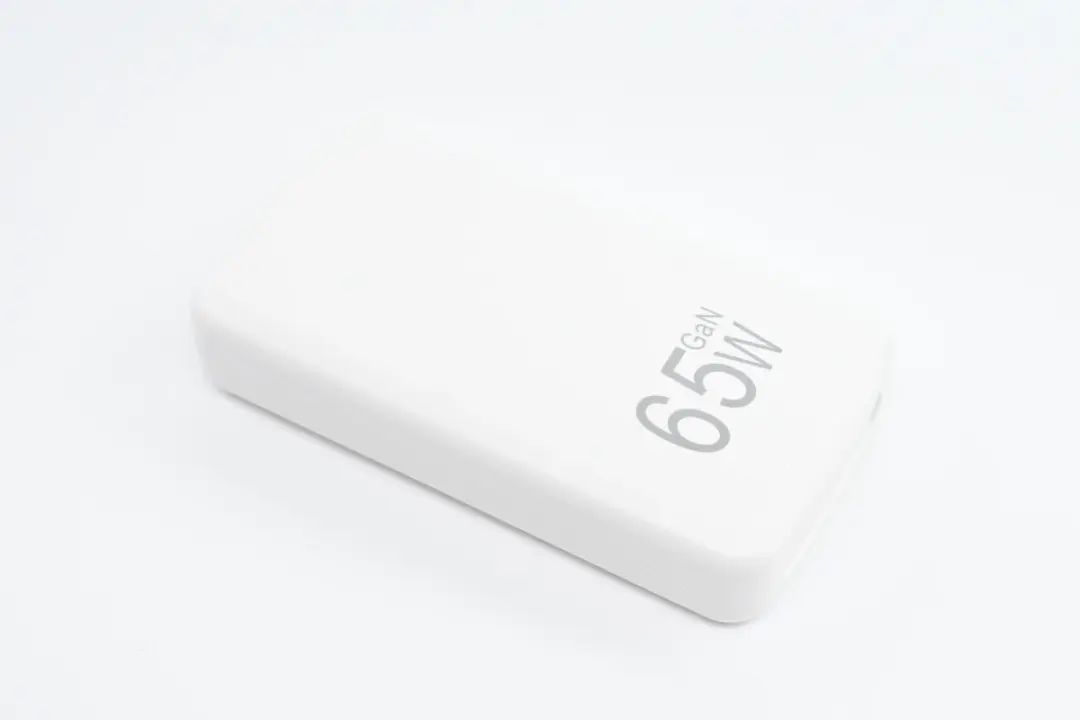

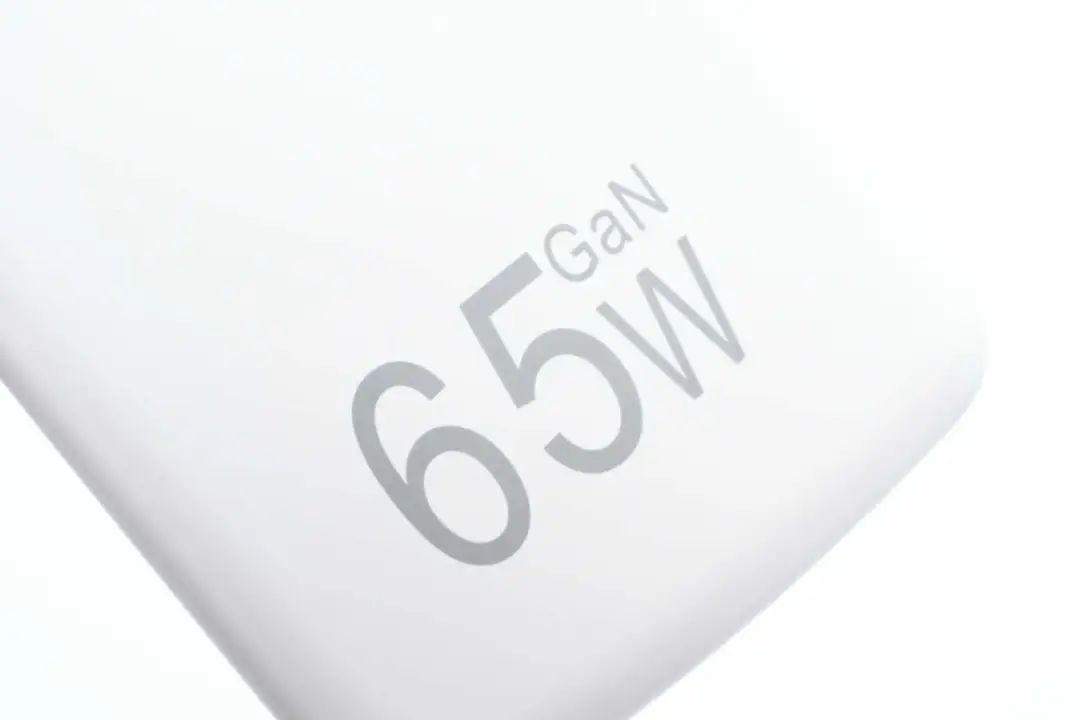

机身正面印有65W GaN字样。

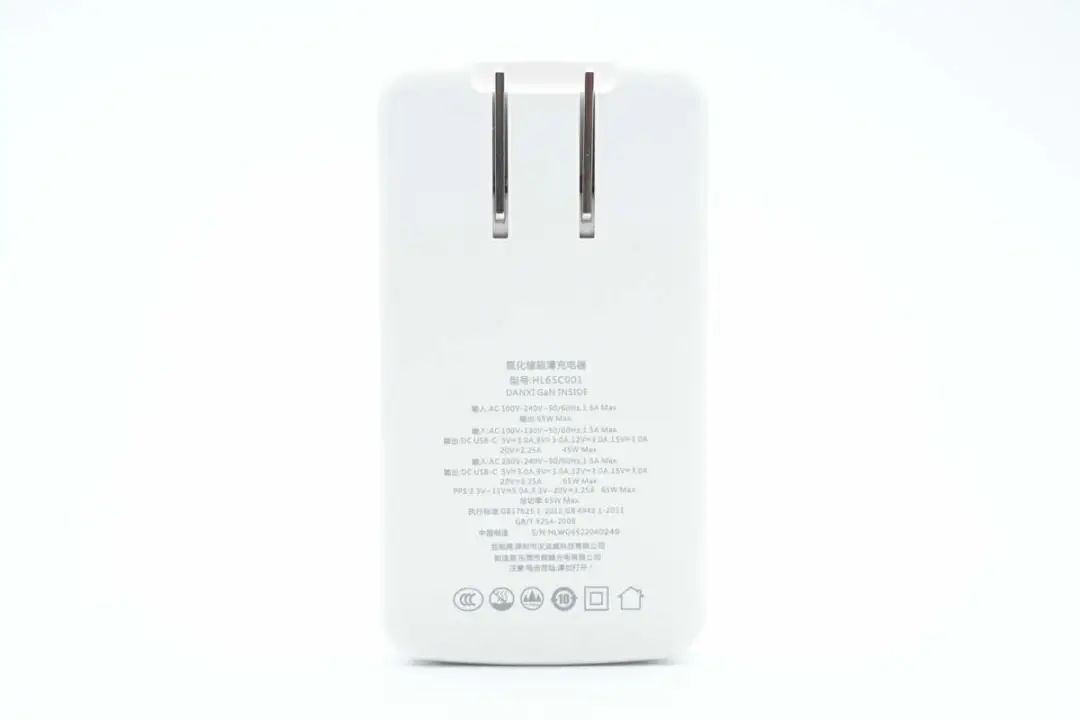

充电器背面一览，采用国标折叠插脚，外壳上印有充电器详细参数。

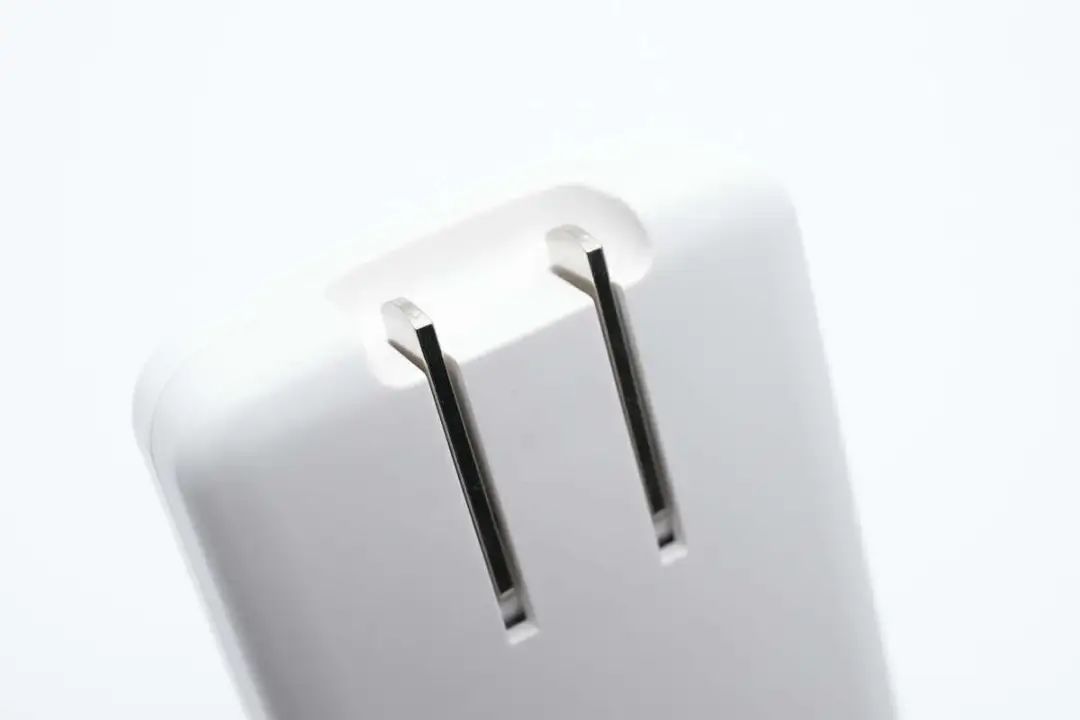

插脚端外壳内凹，方便用户将插脚取出，细节好评。

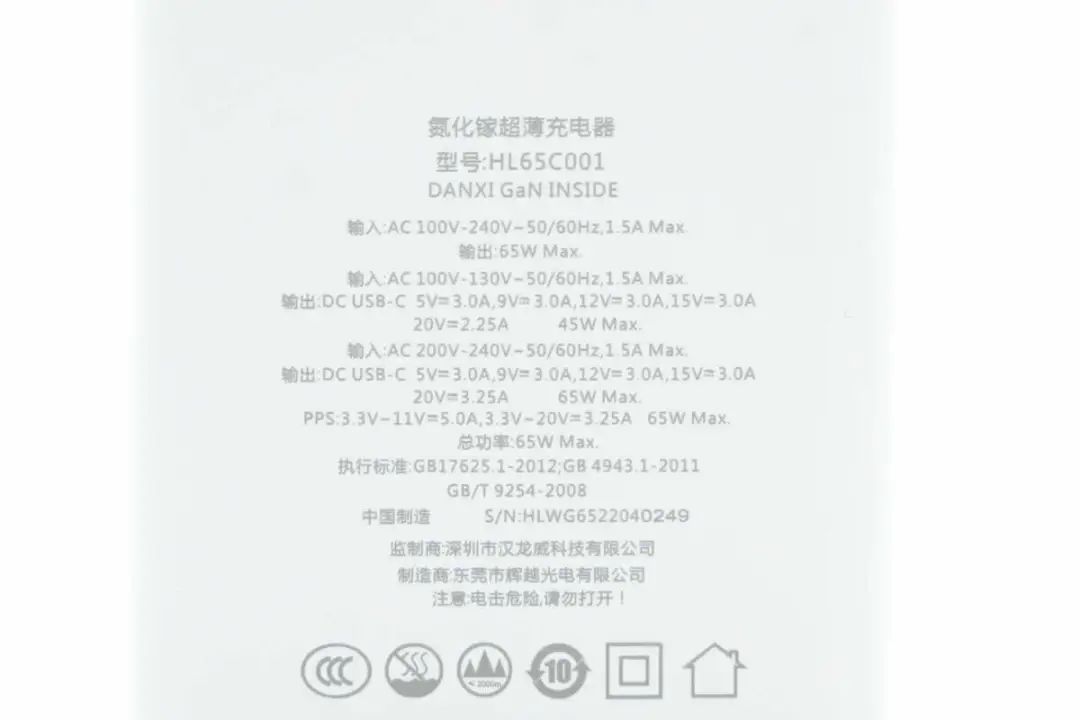

输入端外壳印有充电器详细参数：
型号：HL65C001，DANXI GaN INSIDE；
输入：AC 100V~240V-50/60Hz 1.5A Max
输出：65W Max
输入：AC 100V~130V-50/60Hz 1.5A Max
输出：5V3A、9V3A、12V3A、15V3A、20V2.25A
输入：200V~240V-50/60Hz 1.5AMax
输出：5V3A、9V3A、12V3A、15V3A、20V3.25A
PPS：3.3V~11V5A、3.3V~20V3.25A
监制商：深圳市汉龙威科技有限公司
制造商：东莞市辉越光电有限公司
充电器通过了CCC认证。

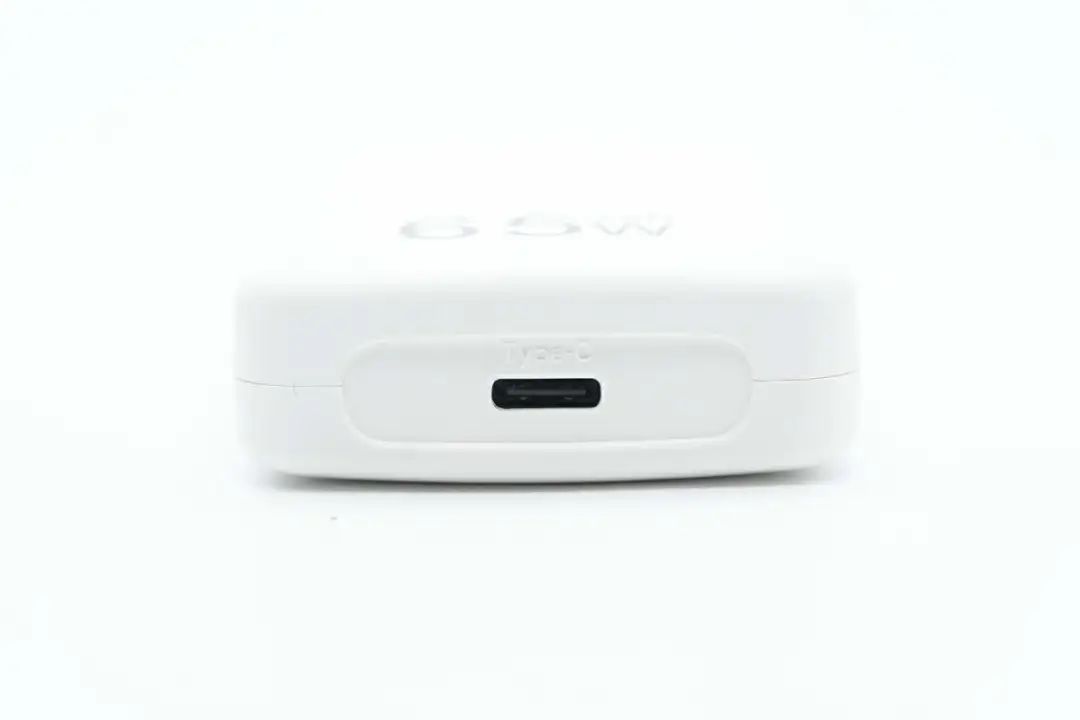

输出端配备单USB-C接口，采用黑色胶芯。

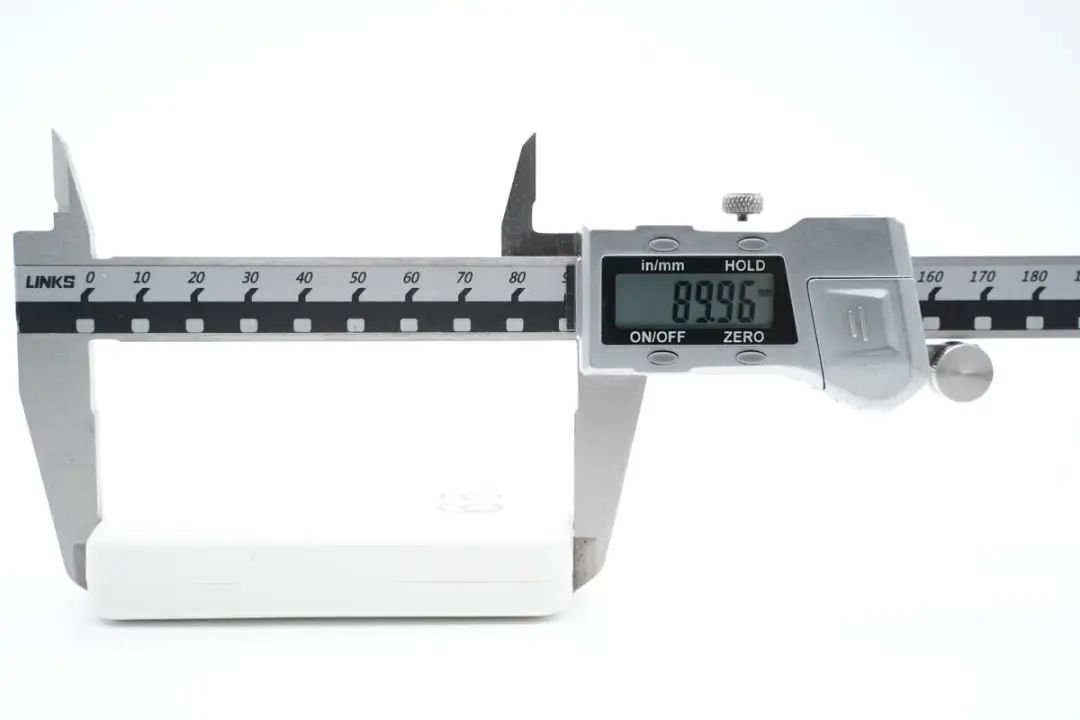

测得充电器机身长度为89.96mm。
宽度为49.09mm。

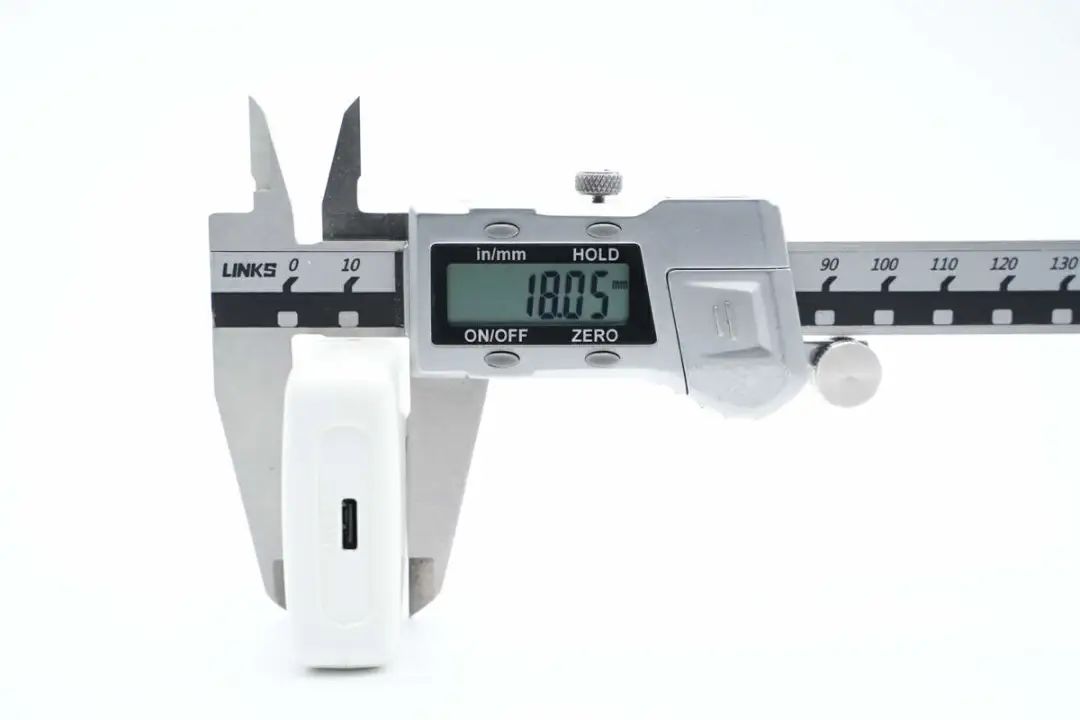

厚度为18.05mm。
和苹果61W充电器对比，体积优势明显。

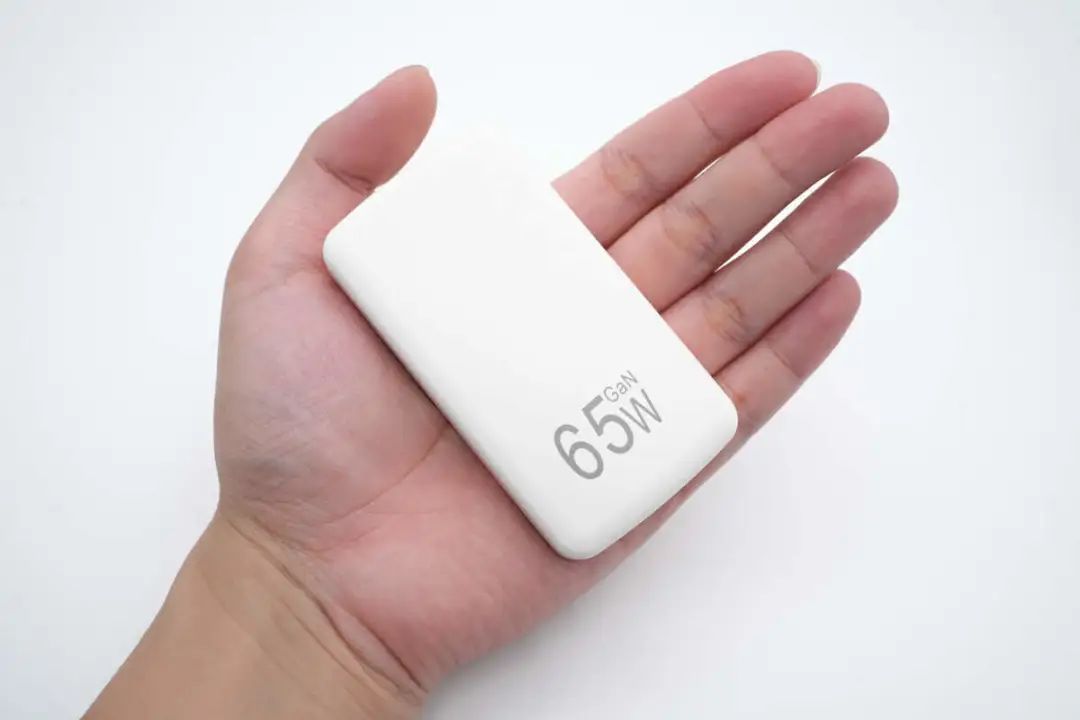

拿在手上的大小直观感受。

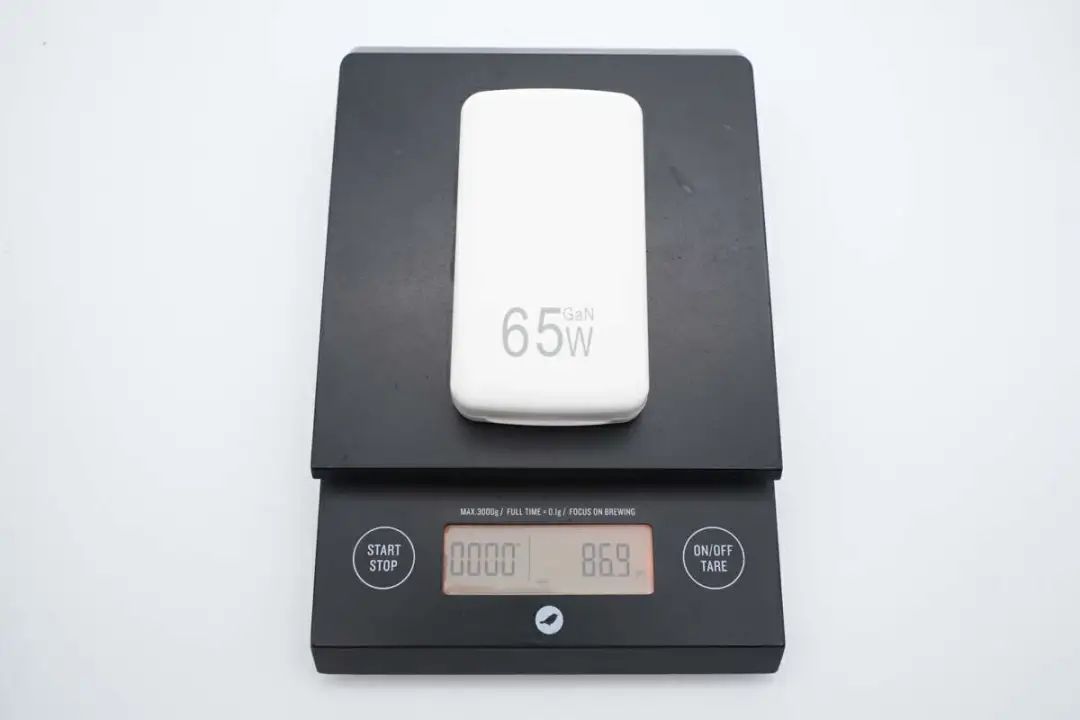

测得充电器净重约为87g。

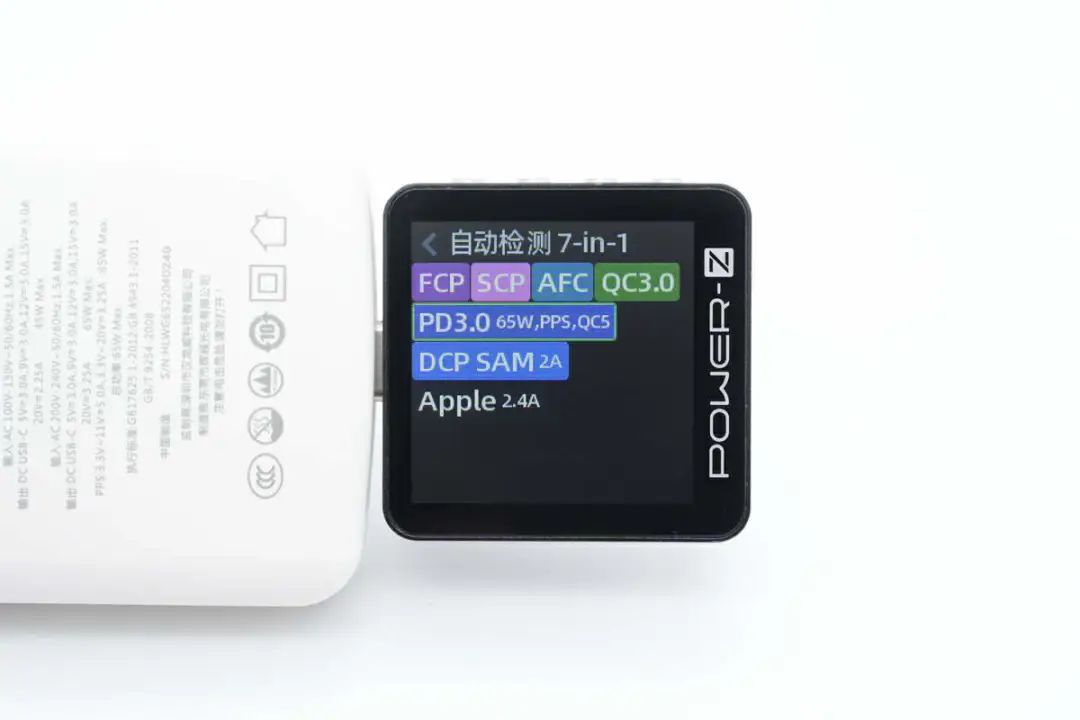

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0/5、PD3.0、PPS、DCP、Apple2.4充电协议。

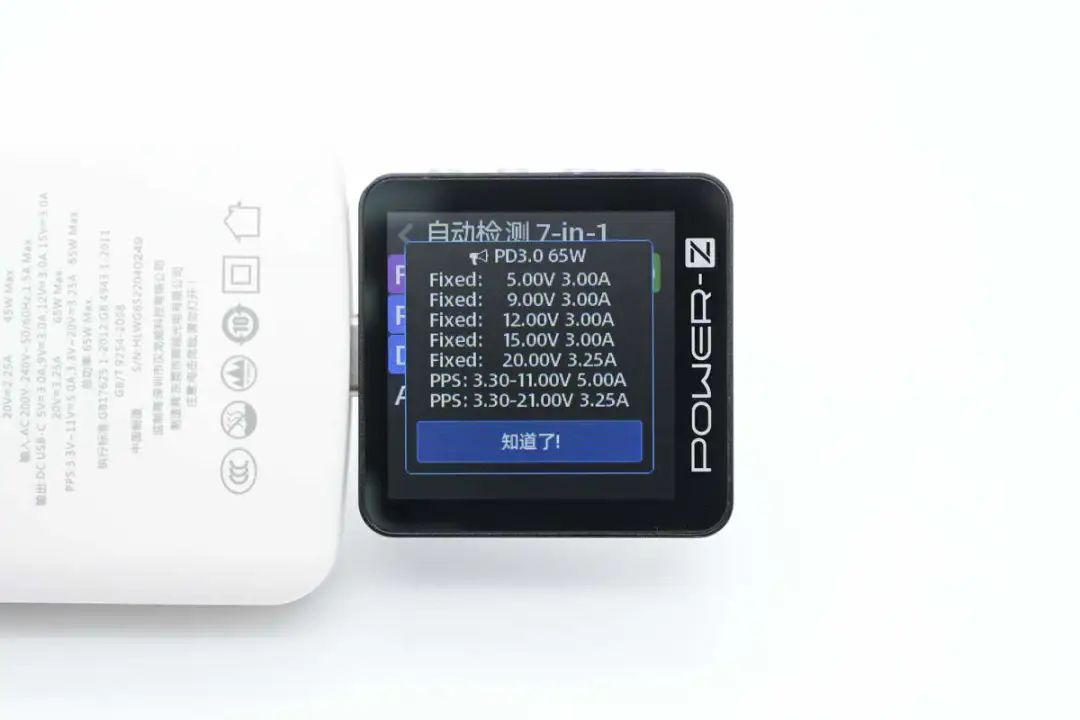

此外PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A、3.3-21V3.25A两组PPS电压档位。
辉越光电65W超薄快充拆解

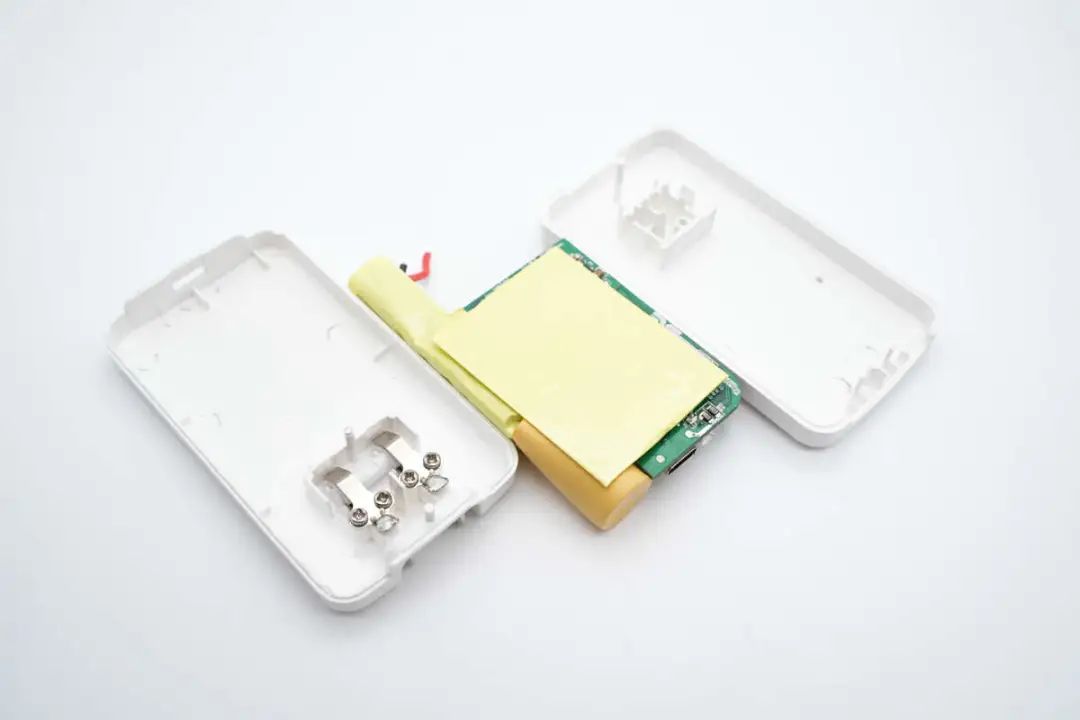

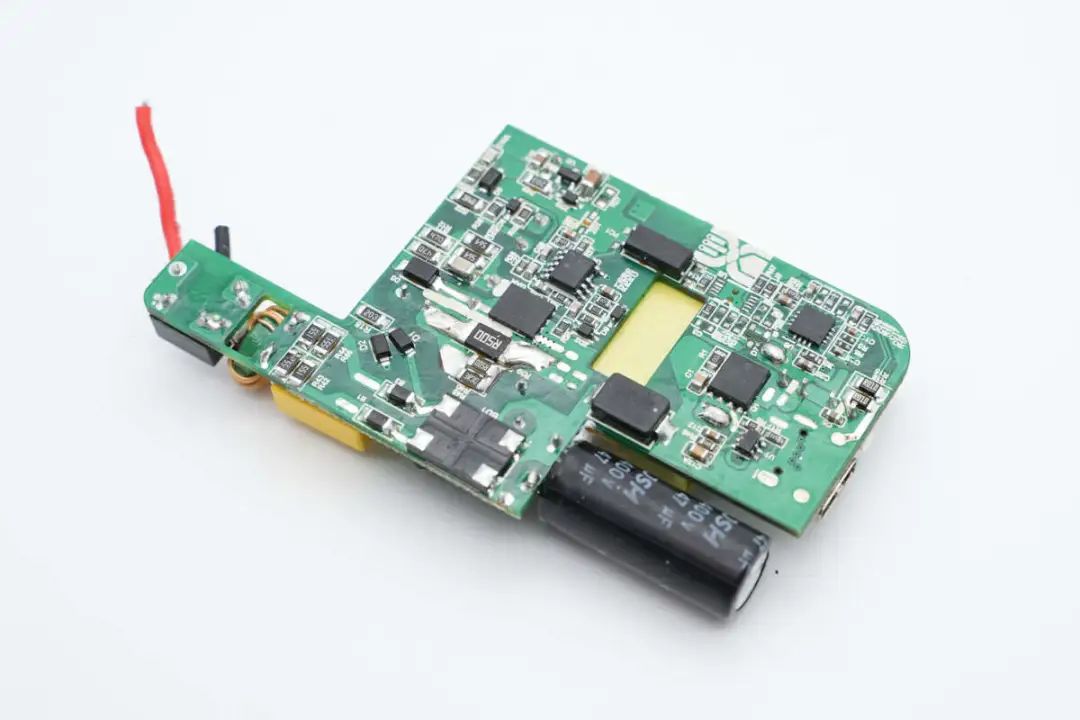

拆开充电器外壳，插脚金属弹片使用螺丝固定，与PCBA模块通过导线焊接连接供电。

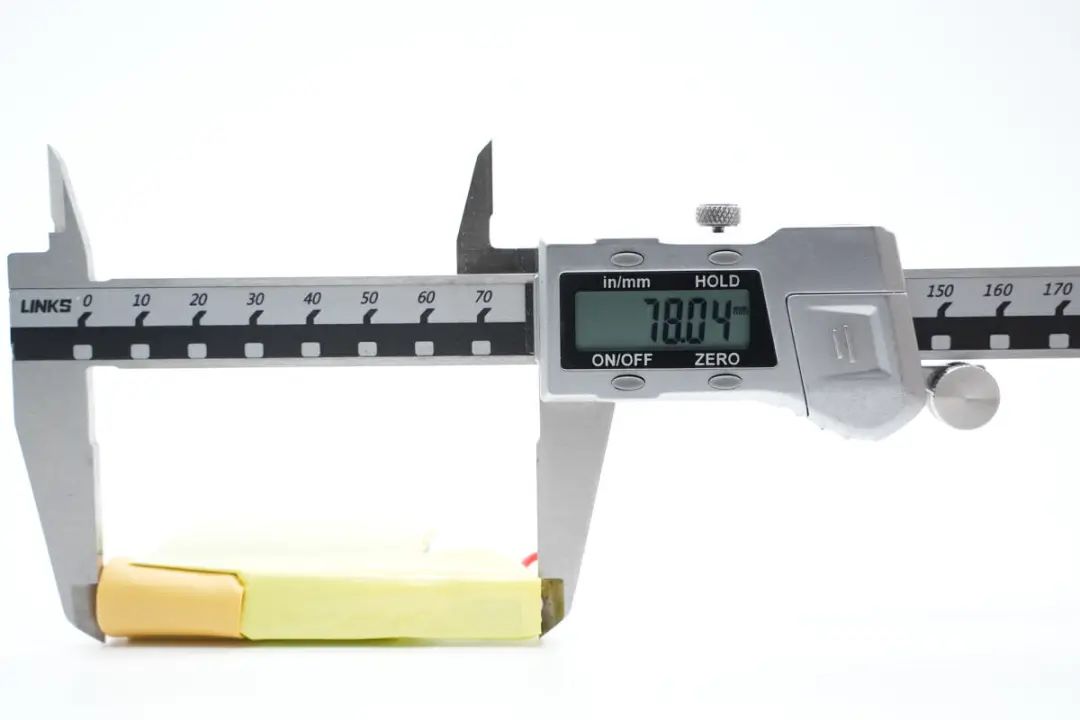

测得模块长度为78.04mm，输入EMI滤波电路上的器件包裹绝缘胶带，电容套有绝缘胶套。
宽度为45.37mm。

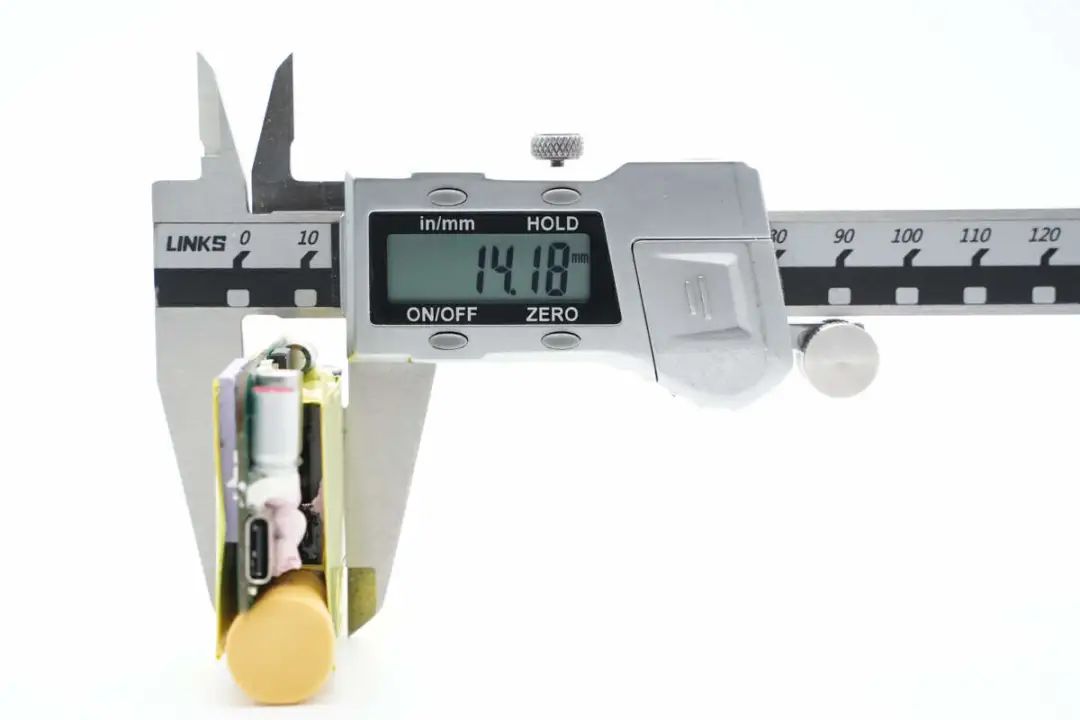

厚度为14.18mm。

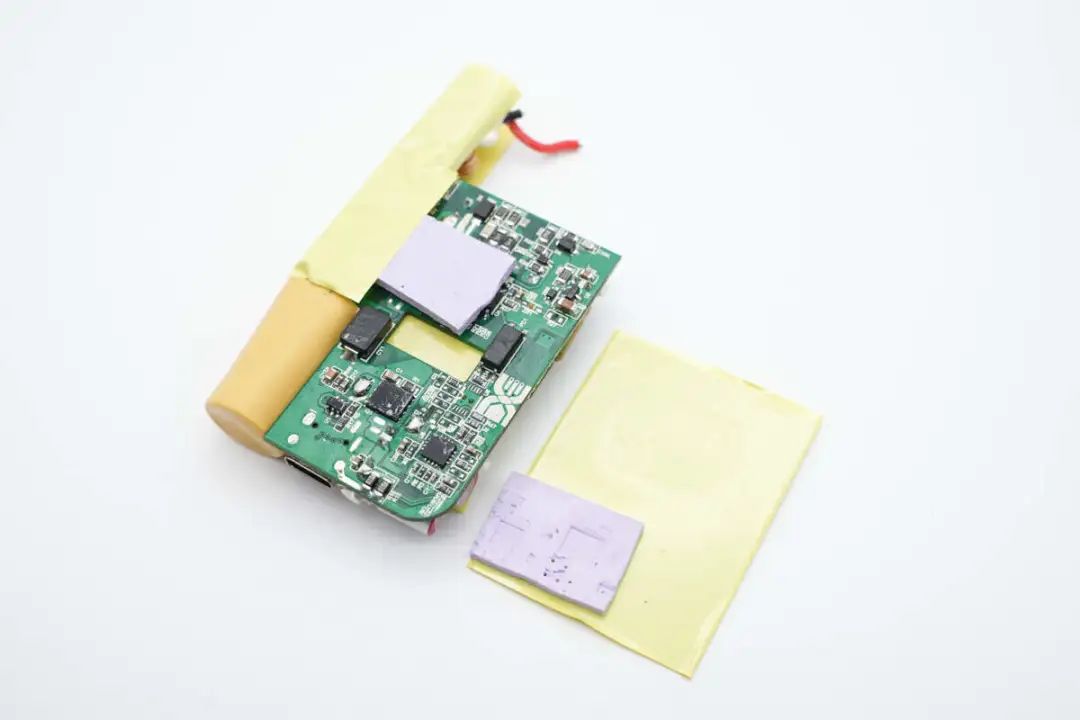

PCB板背面覆盖包裹胶带绝缘的散热片，板子上开关电源控制器、同步整流MOS所在区域贴有导热垫帮助散热。

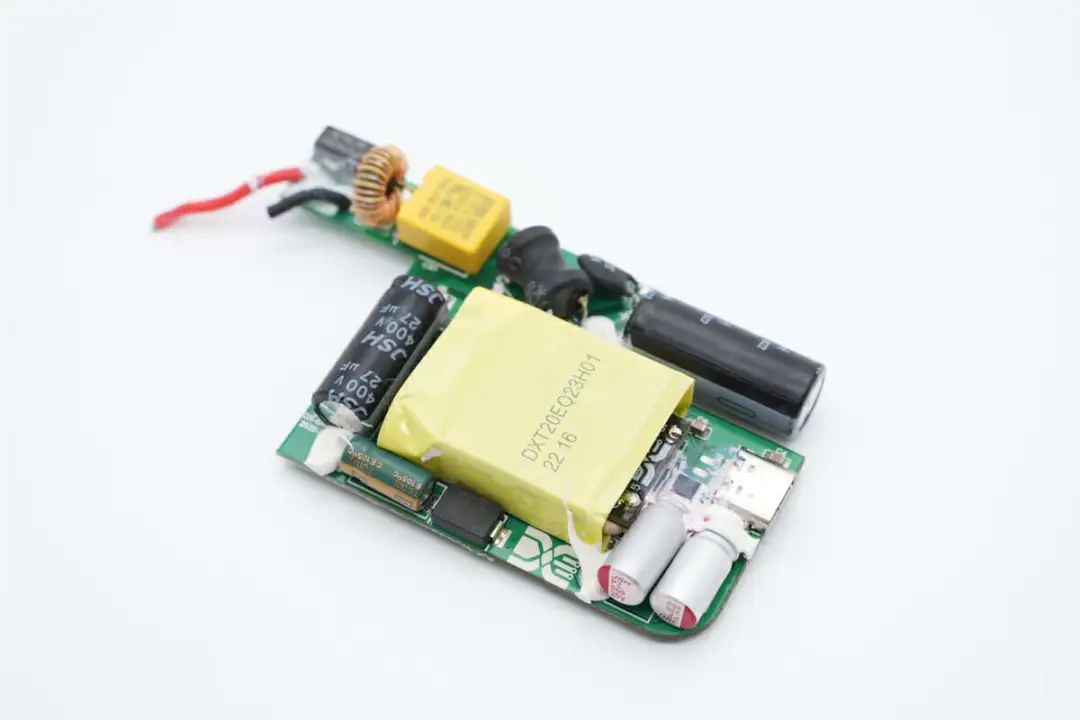

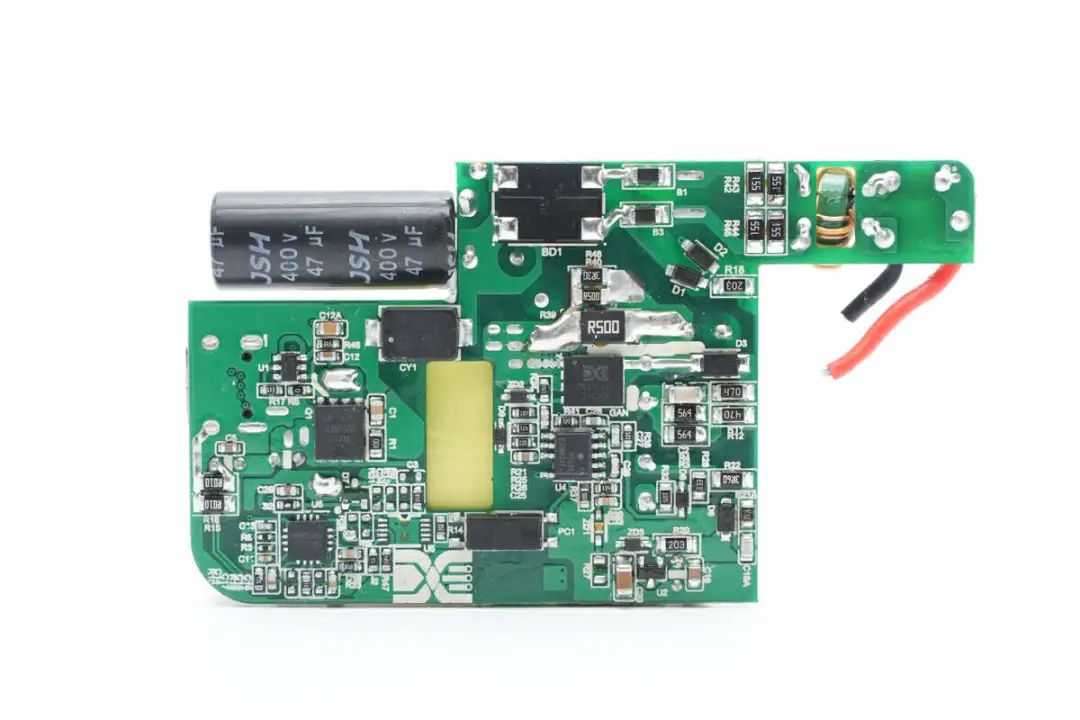

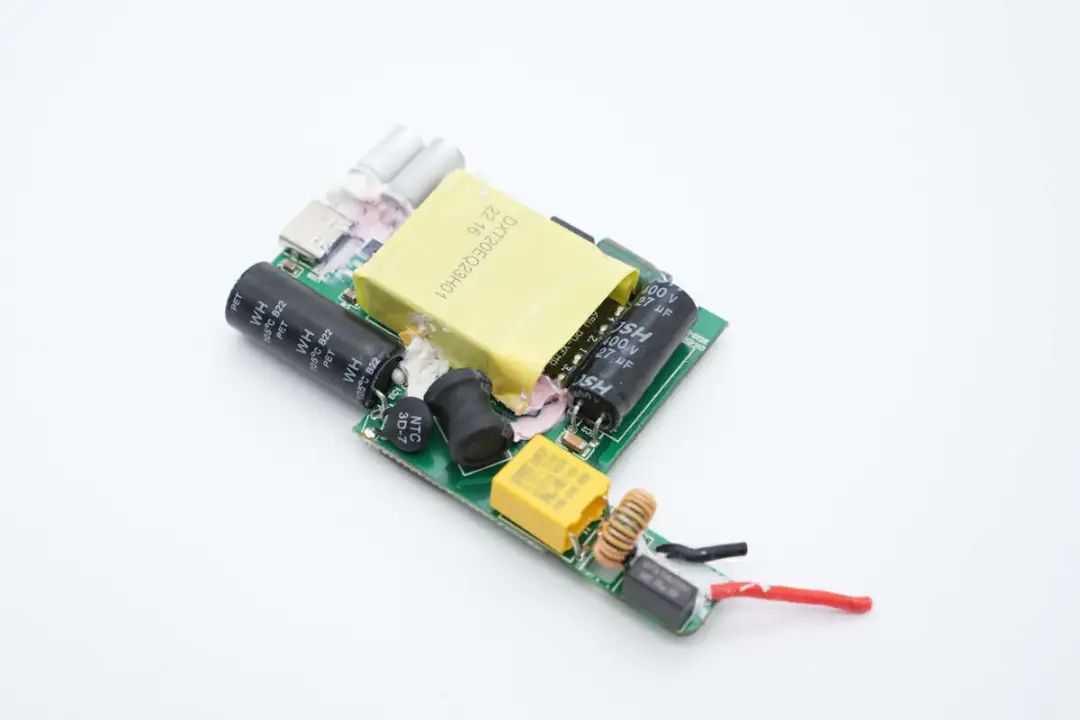

PCB板正面一览，采用扁平的平面变压器，滤波电容等器件横置。
PCB板背面正对视角一览，板子中心镂空可以看到变压器，贴片Y电容、光耦横跨初次级，左右两侧区域上的便是开关电源初次级控制器、同步整流MOS管以及协议芯片。
输入EMI滤波电路器件布局在板子一侧。

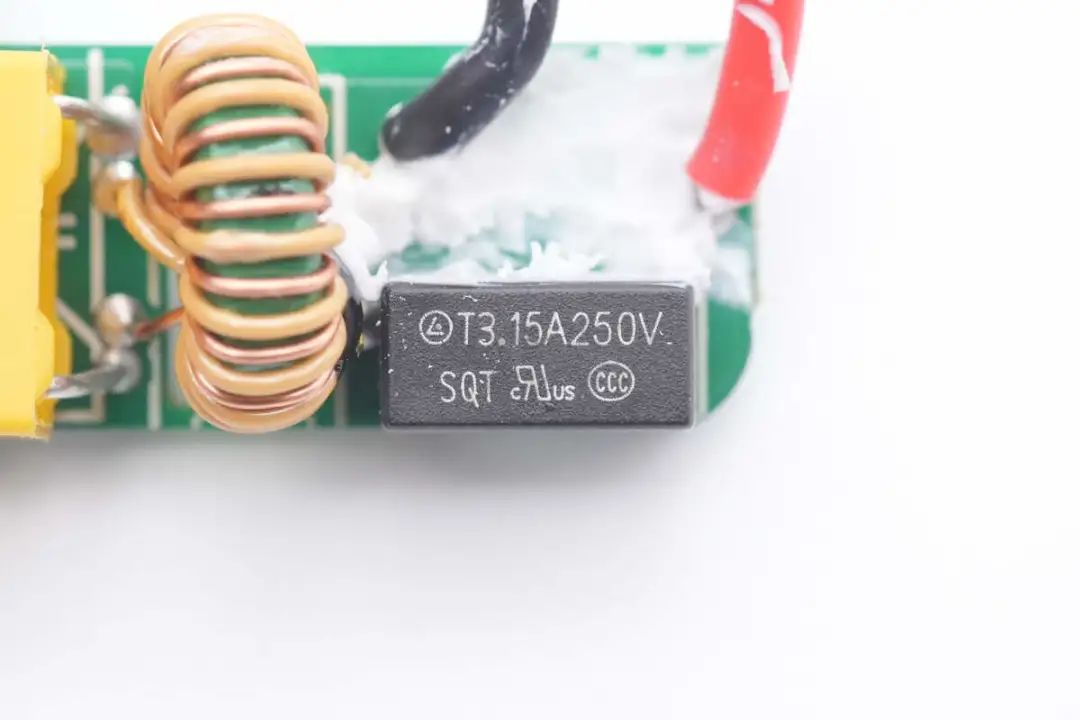

延时保险丝特写，规格为3.15A 250V。

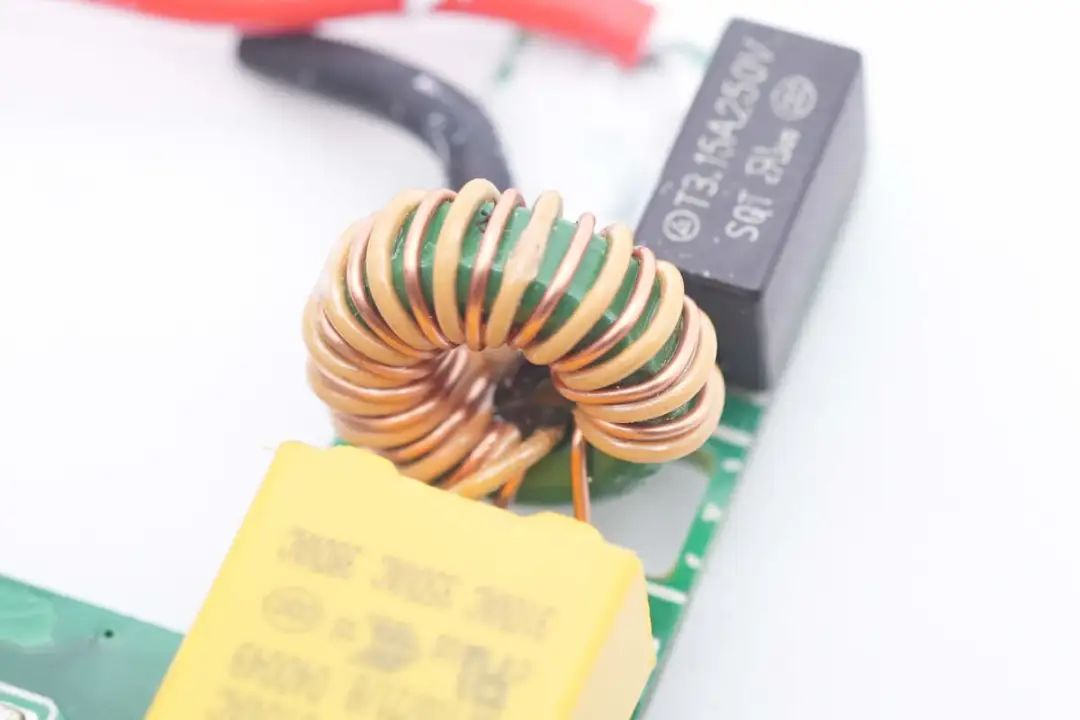

共模电感双线绕制，用于滤除EMI干扰。

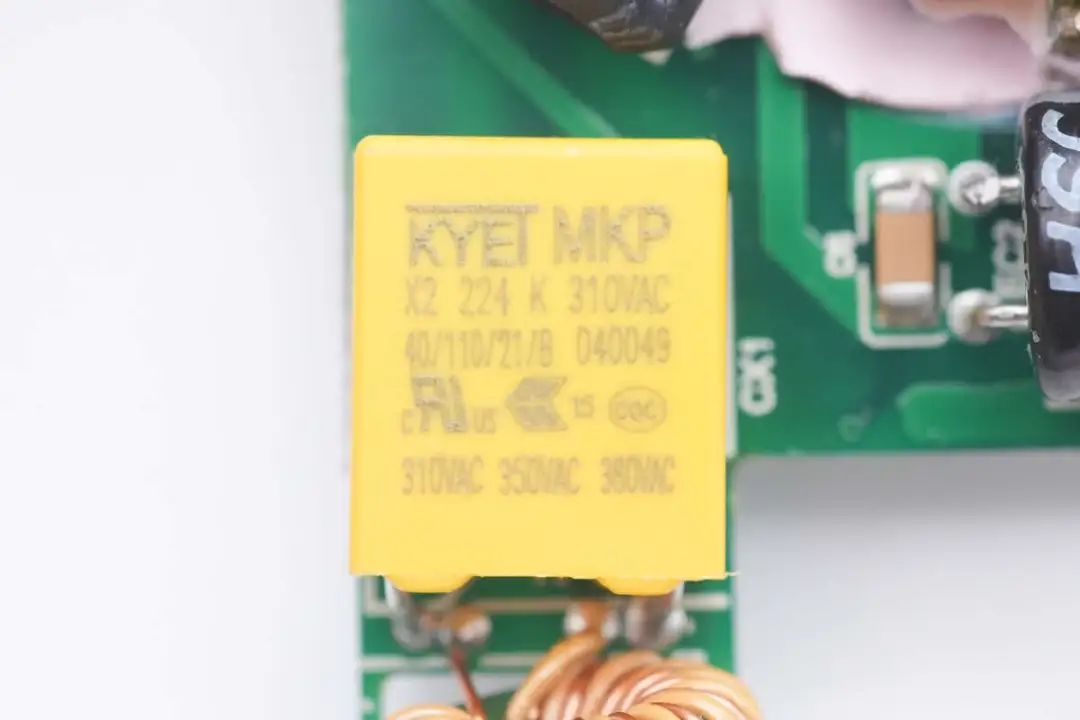

安规X2电容来自KYET科雅，容量0.22μF。

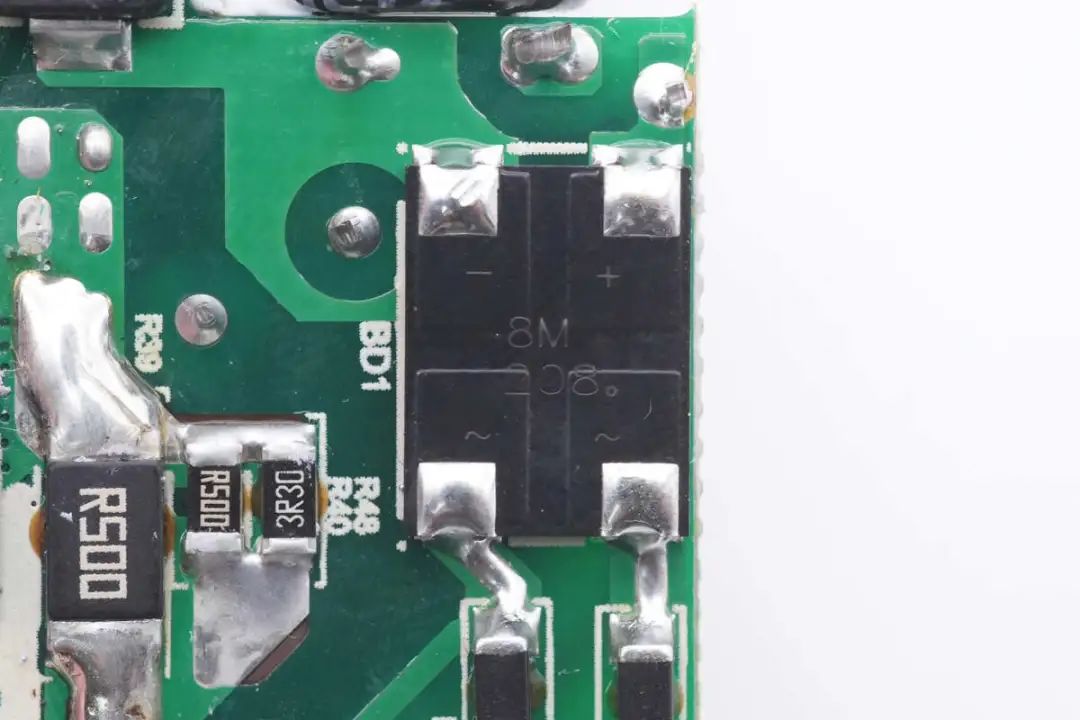

整流桥特写，设在PCB板背面。

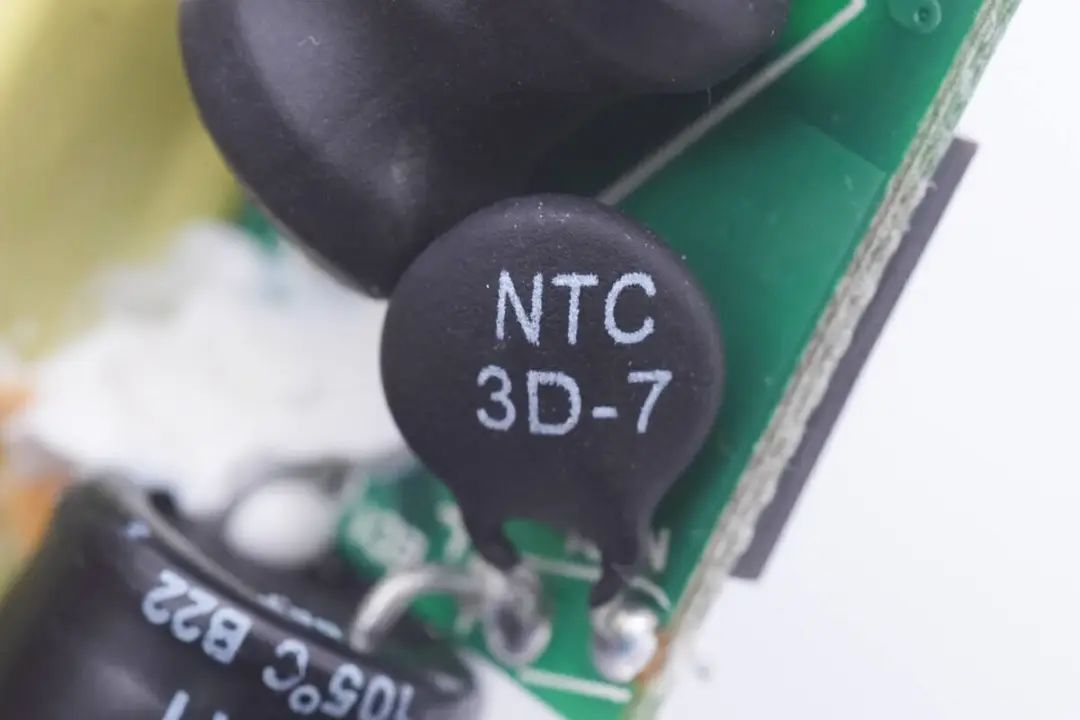

NTC浪涌抑制电阻，用于抑制上电浪涌电流。

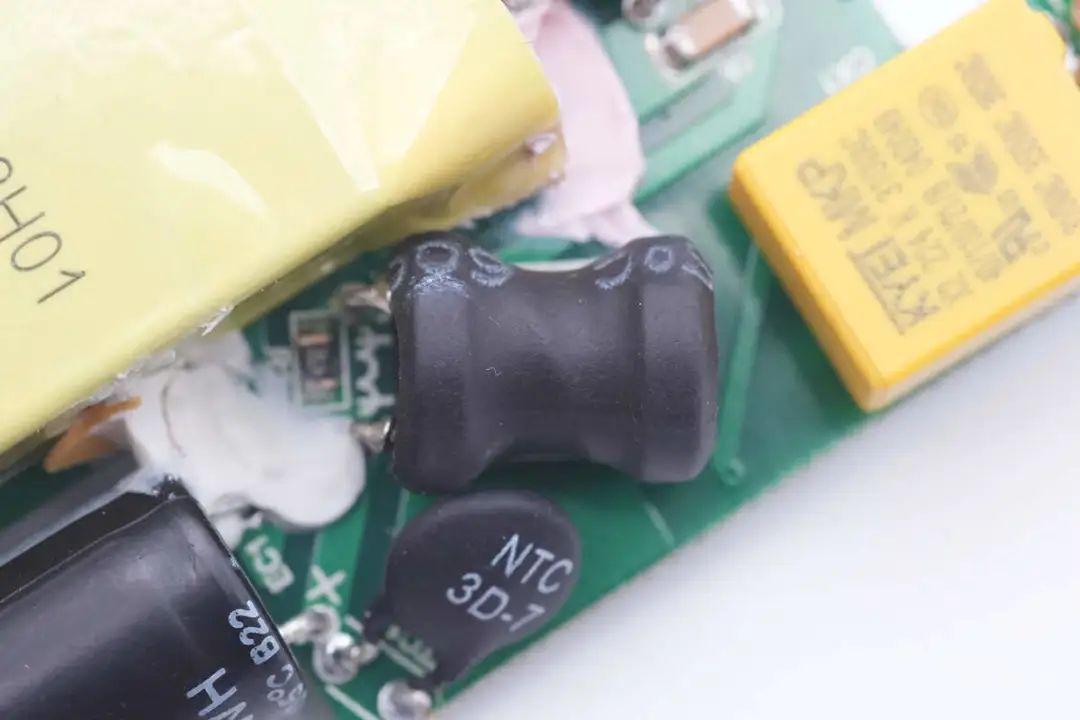

工字电感特写。

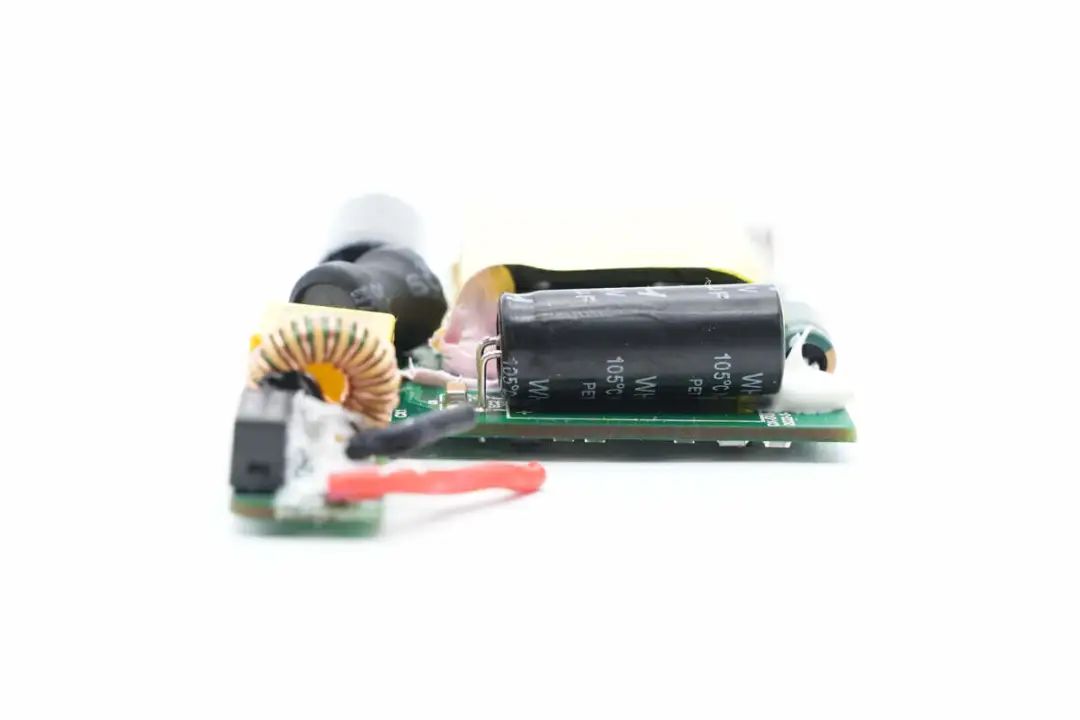

高压滤波电解电容横置区域镂空，电容沉板降低厚度。

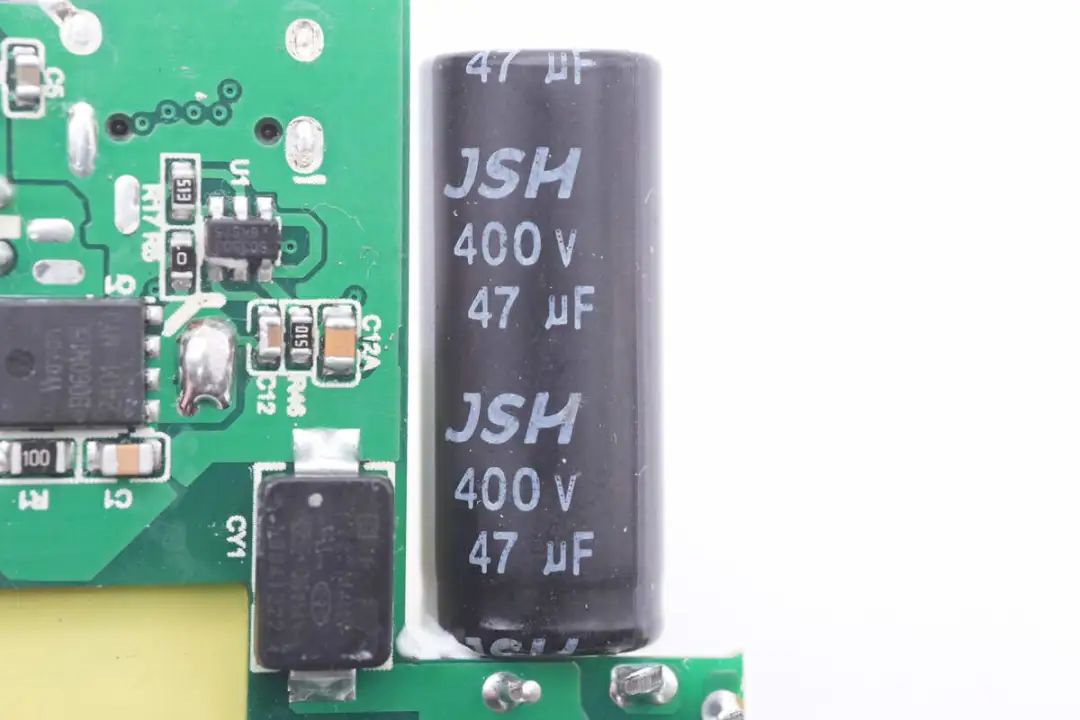

电容来自JSH万京源，规格均为400V 47μF。
高压滤波电解电容有两颗，另一颗横置在板子前端。

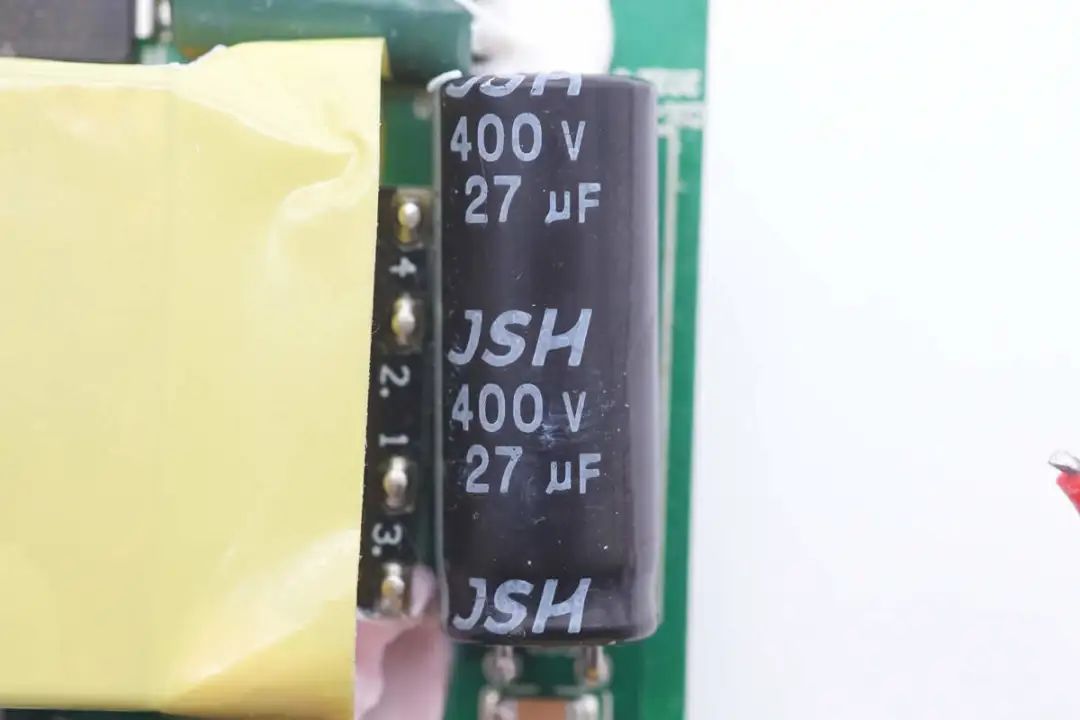

电容同样来自万京源，规格为400V27μF。
板子另一侧可以看到主控芯片供电电容、变压器、贴片Y电容以及两颗固态滤波电容。

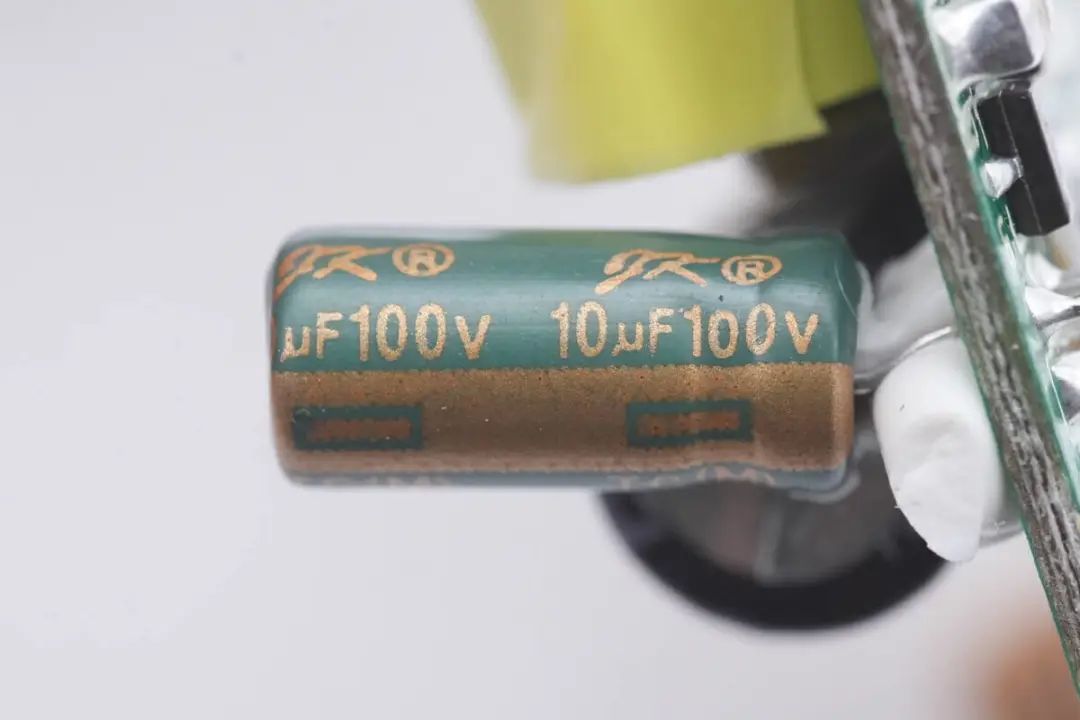

小电容来自军康，规格为100V 10μF。

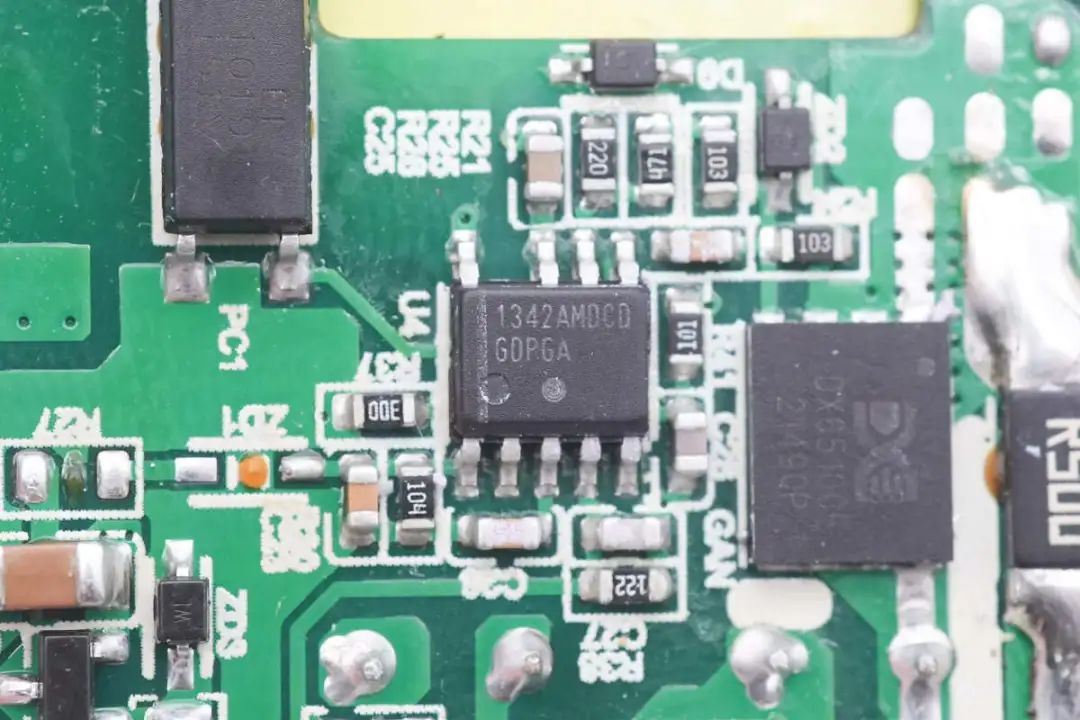

主控芯片采用安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

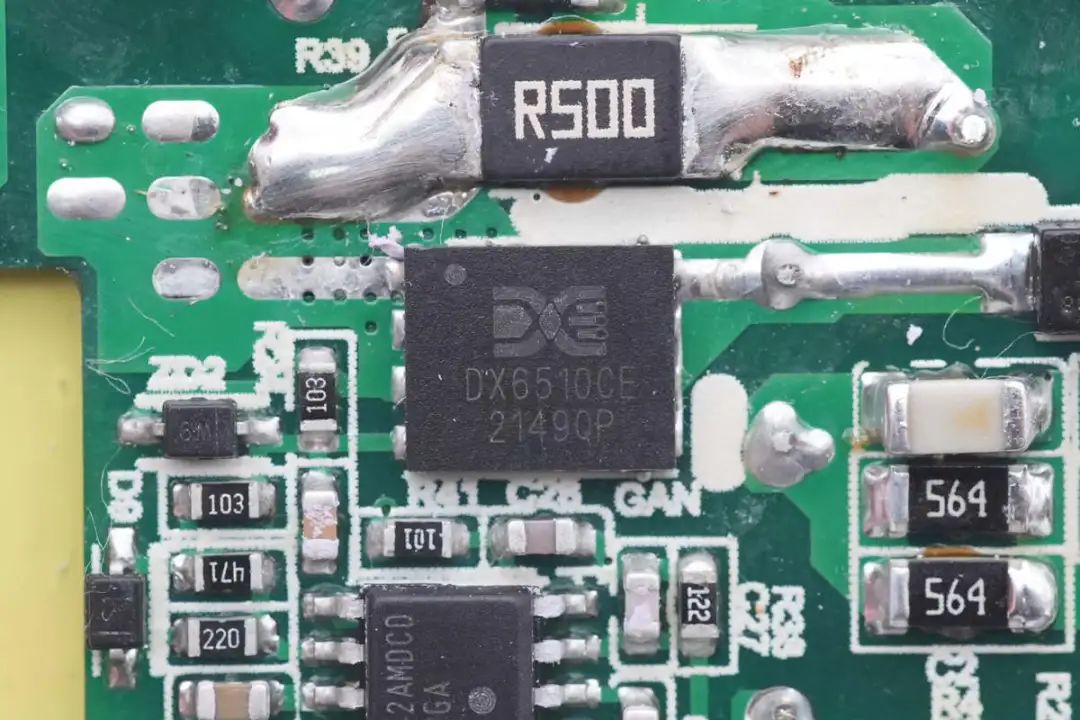

氮化镓开关管采用氮矽科技DX65C200CE，是一颗耐压650V的增强型氮化镓开关管，导阻为200mΩ，器件具有简化的栅极驱动要求，只需0-6V驱动电压，无需负压驱动。极低的栅极电荷支持10MHz以上的超高开关频率，具有可控制且快速的上升下降时间，无反向恢复损耗。
氮矽科技推出的DX65C200氮化镓开关管采用DFN5*6封装，满足大功率，小体积，高性能等多种应用场合。可用于电池快充，LED照明，功率因数校正，LLC拓扑的开关电源以及无线功率传输，支持多种开关电源拓扑应用。

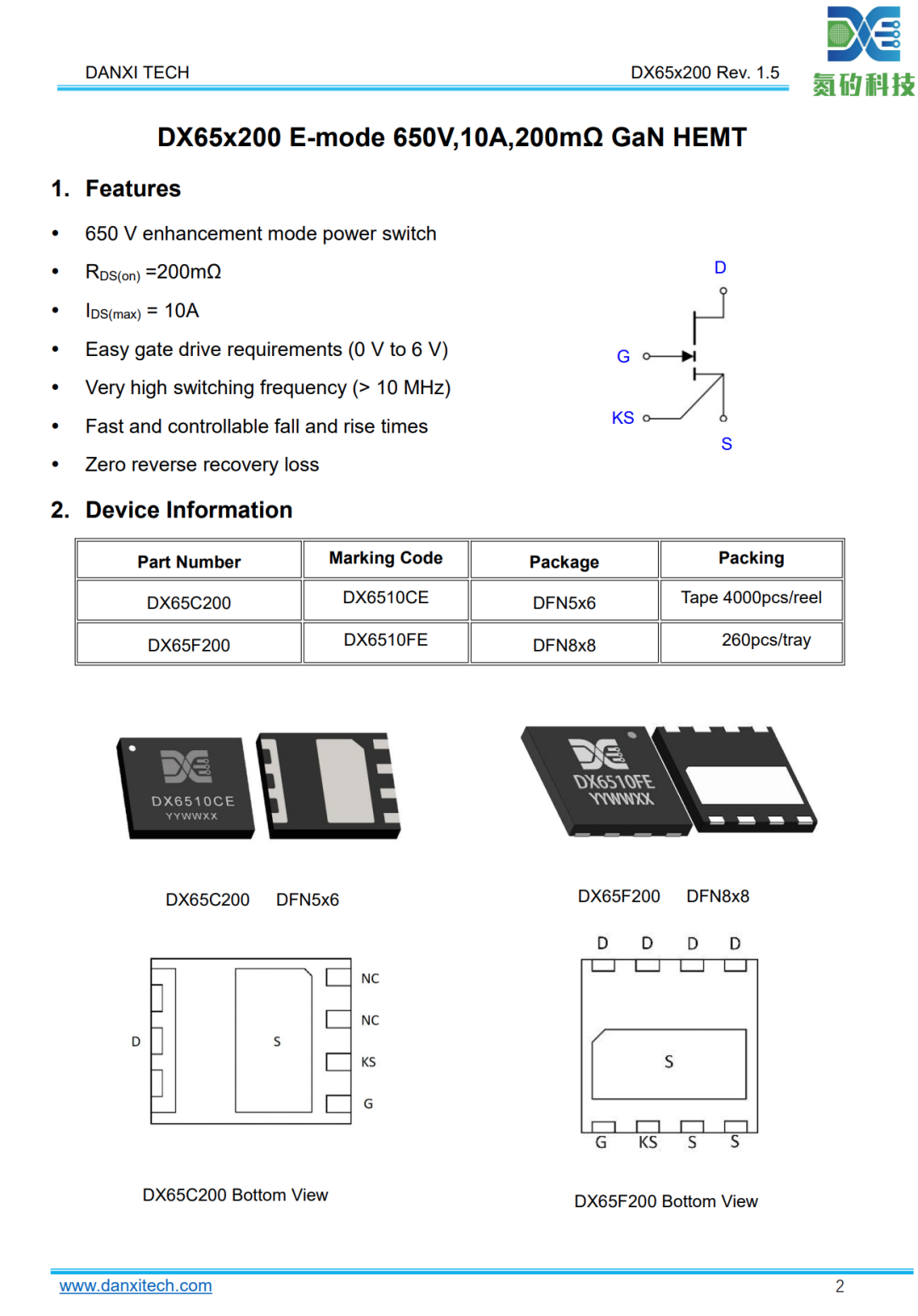

氮矽科技 DX65C200 详细资料。

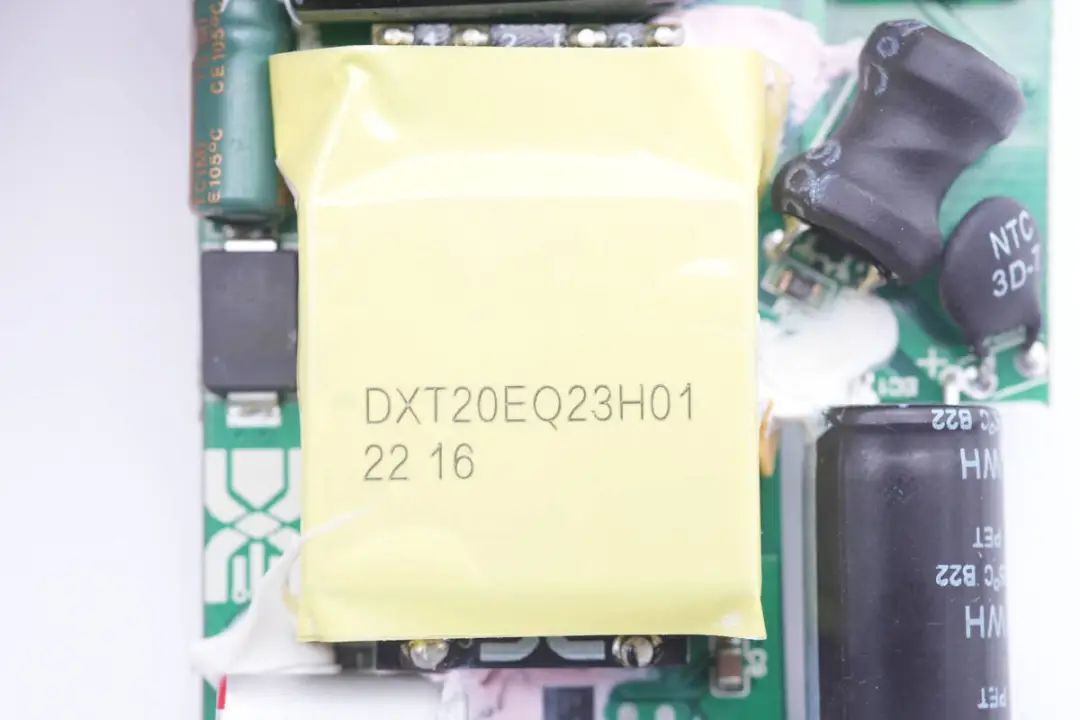

平面变压器特写，磁芯缠绕胶带绝缘。

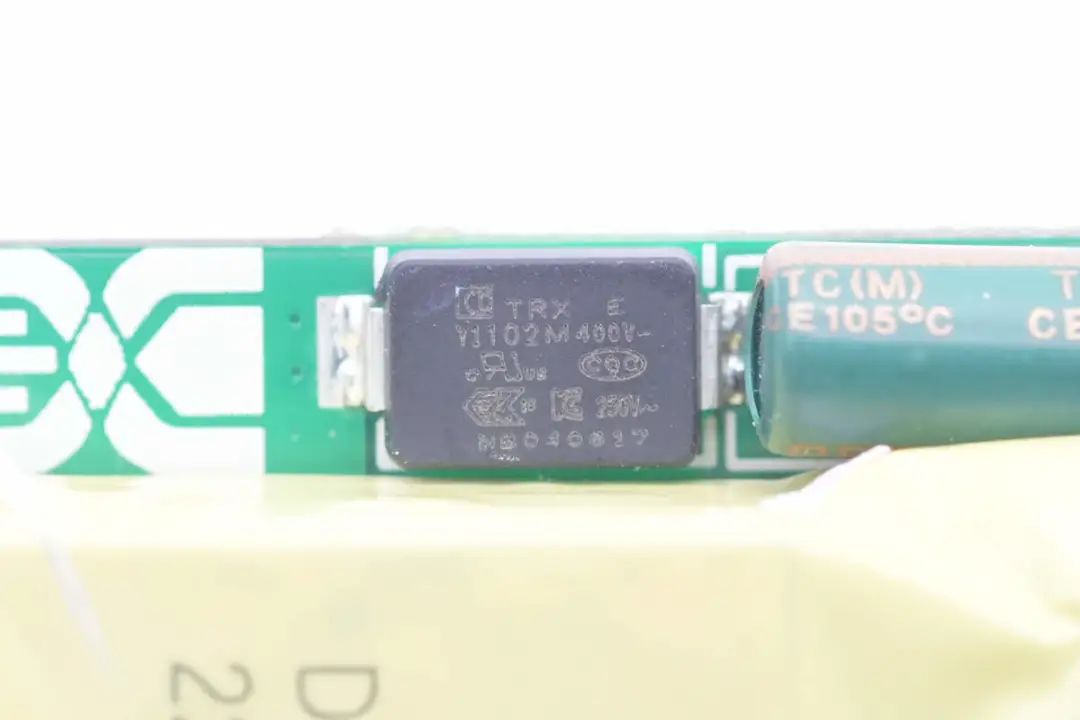

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号TMY1102M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

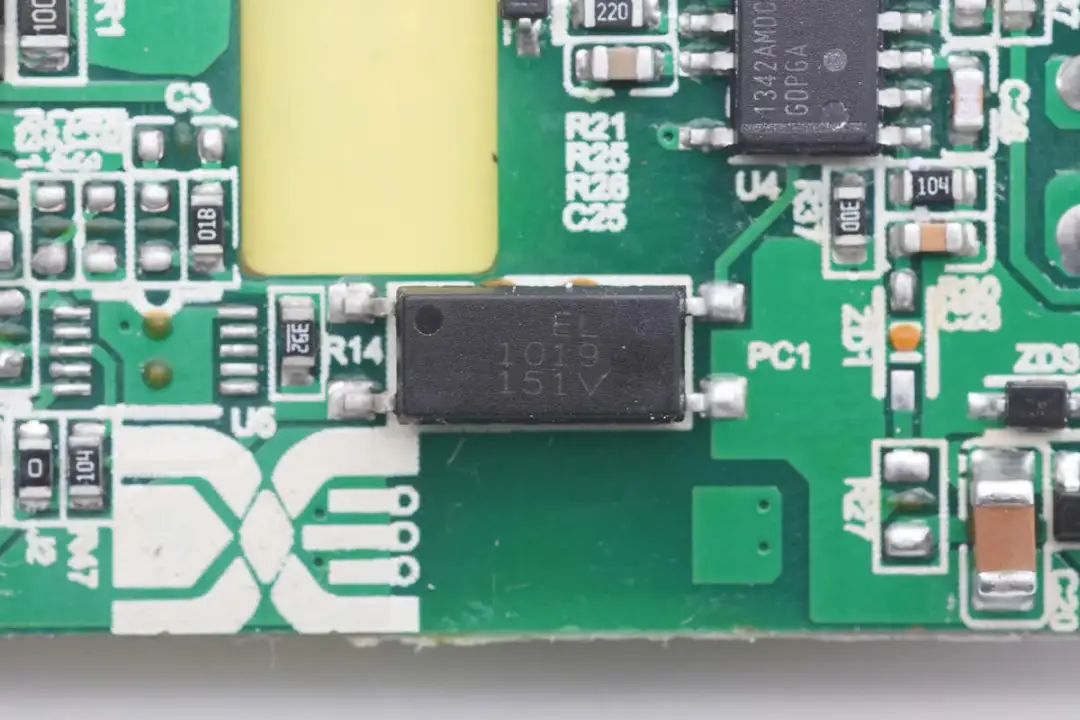

EL 1019光耦，用于输出电压反馈。

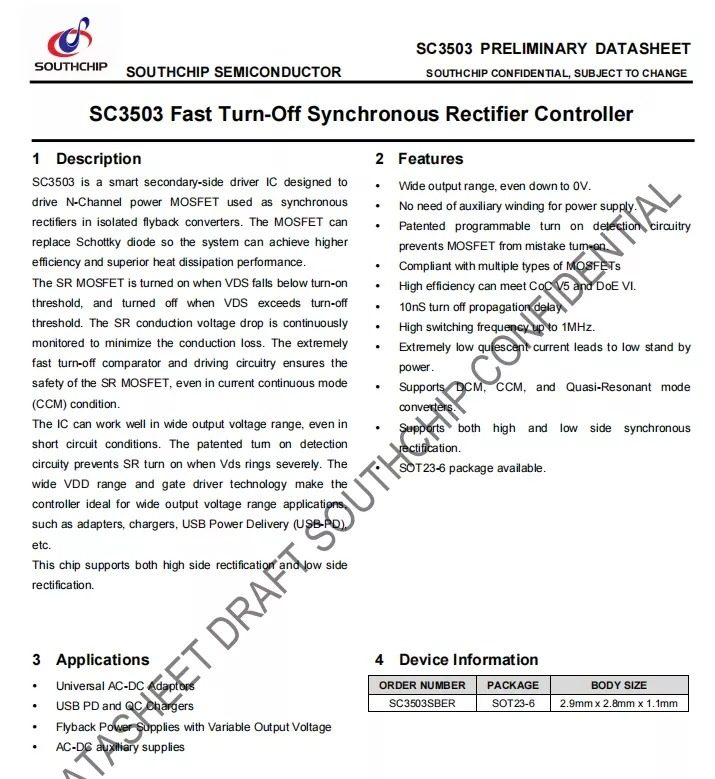

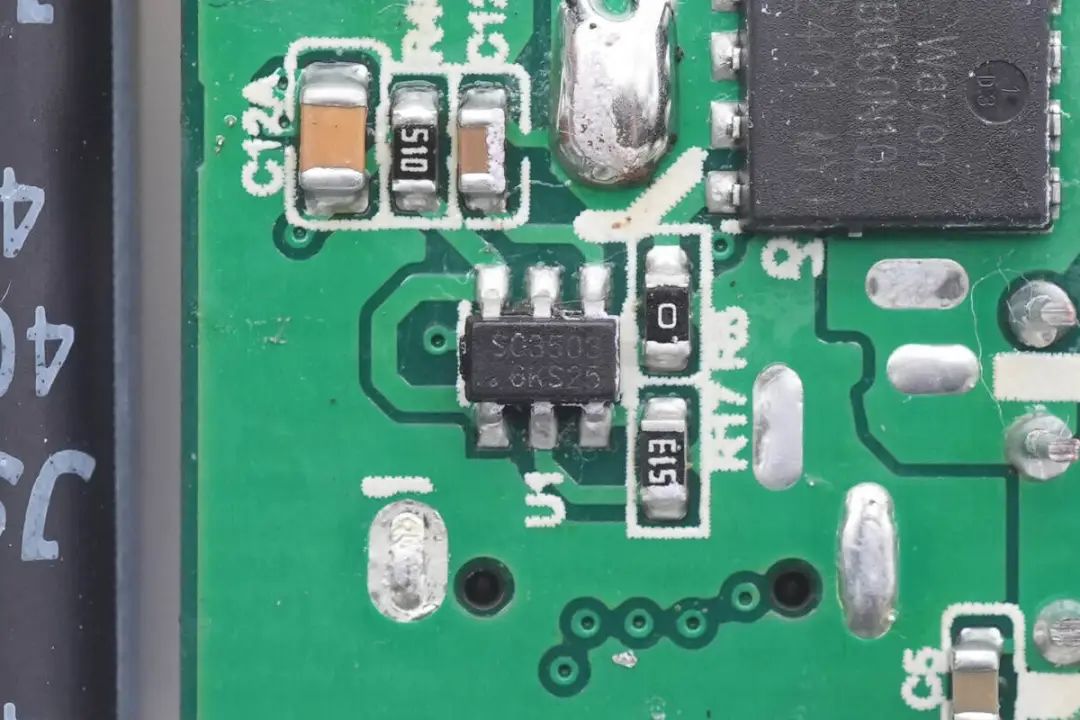

同步整流控制器来自南芯科技，型号SC3503，是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。
南芯科技SC3503是一颗成熟的同步整流控制器，已经应用于绿联30W PD快充氮化镓充电器、征拓65W 2C1A氮化镓充电器、倍思65W氮化镓插座、努比亚小黄人65W双口氮化镓快充等众多产品中。

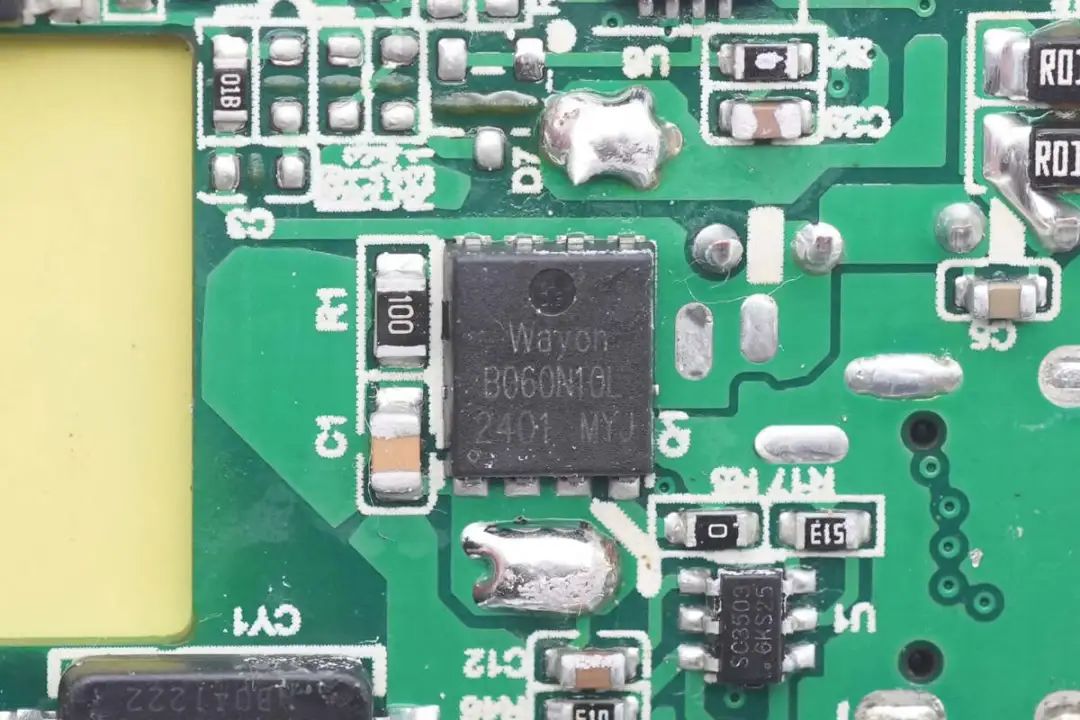

同步整流管来自上海长园维安电子，丝印B060N10L。

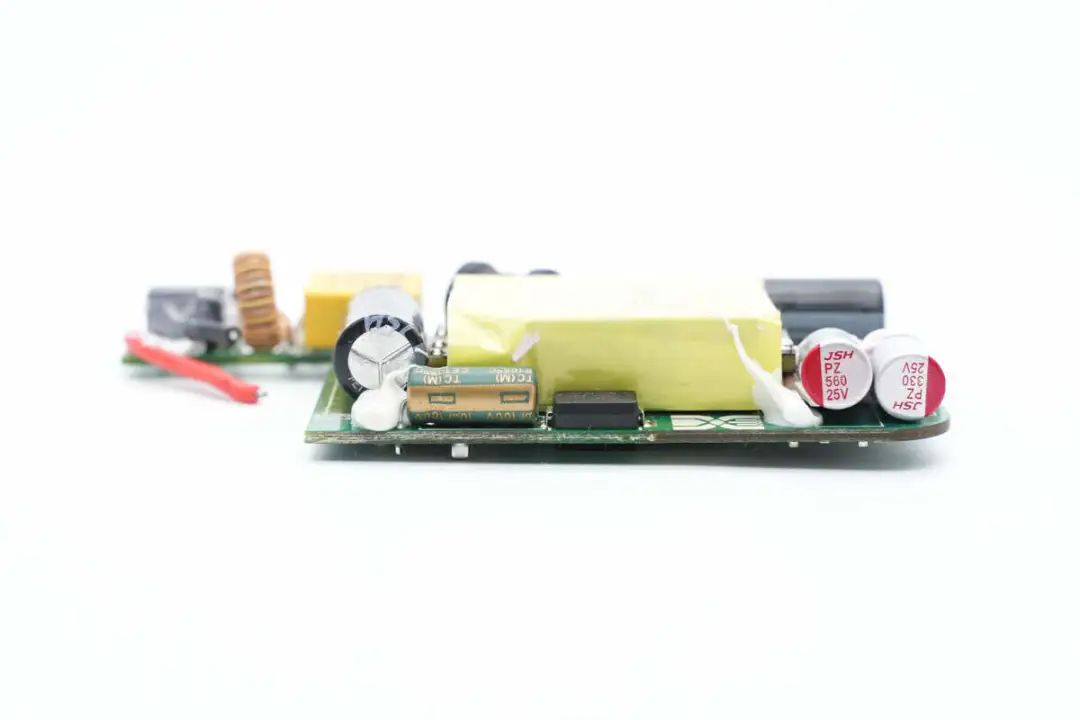

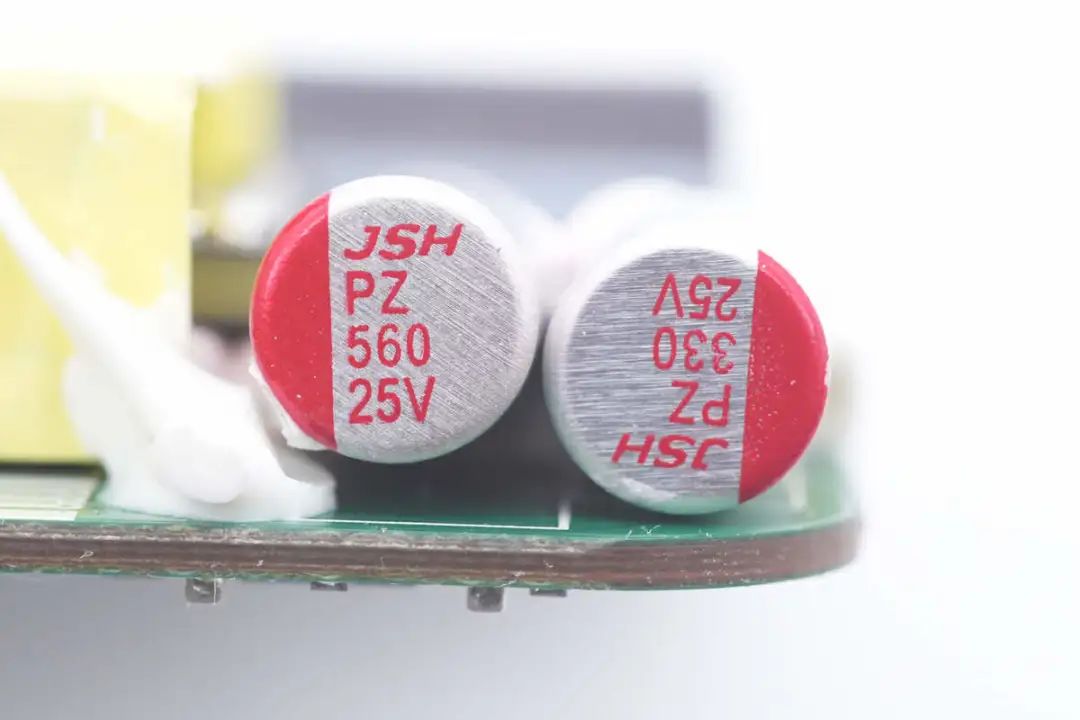

两颗输出滤波固态电容特写，同样来自万京源，规格分别为25V 560μF和25V 330μF。

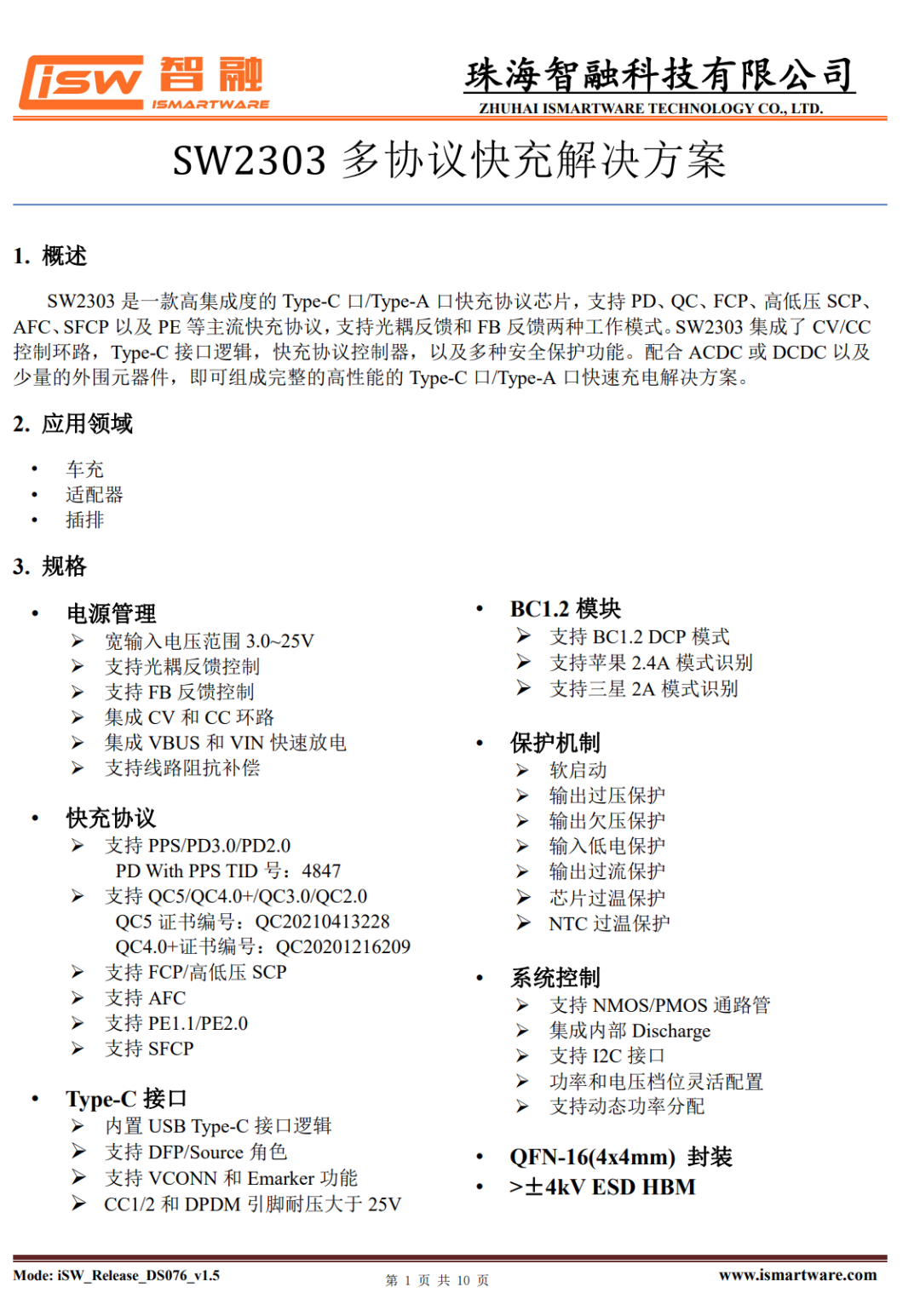

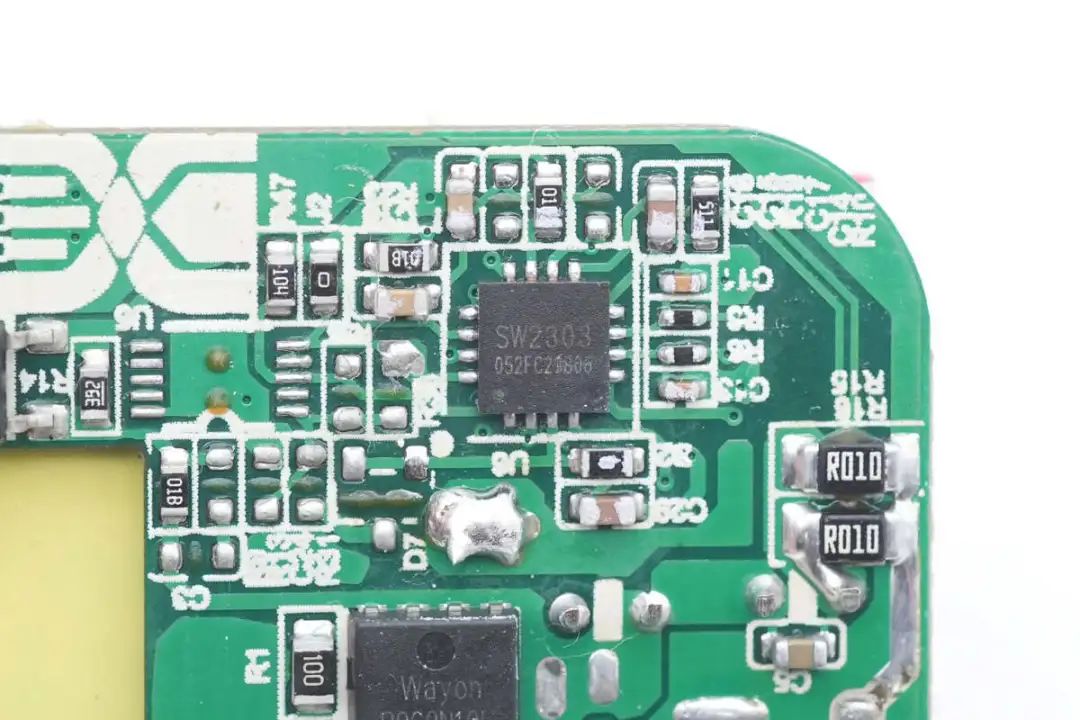

协议芯片为智融SW2303，这是一款高集成度的 Type-C 口/Type-A 口快充协议芯片，支持 PD、QC、FCP、高低压 SCP、AFC、SFCP以及PE等主流快充协议，支持光耦反馈和 FB 反馈两种工作模式。
SW2303 集成了 CV/CC控制环路，Type-C 接口逻辑，快充协议控制器，以及多种安全保护功能。配合 ACDC 或 DCDC 以及少量的外围元器件，即可组成完整的高性能的Type-C 口/Type-A 口快速充电解决方案。
智融SW2303 详细资料。
充电头网通过拆解了解到，智融SW2303还被华科生迷你折叠20W快充、极氪83W 1A1C双口快充车充、绿联40W双C口快充车充、宜丽客45W PD快充、科讯迷你20W PD快充充电器等数十款产品使用。

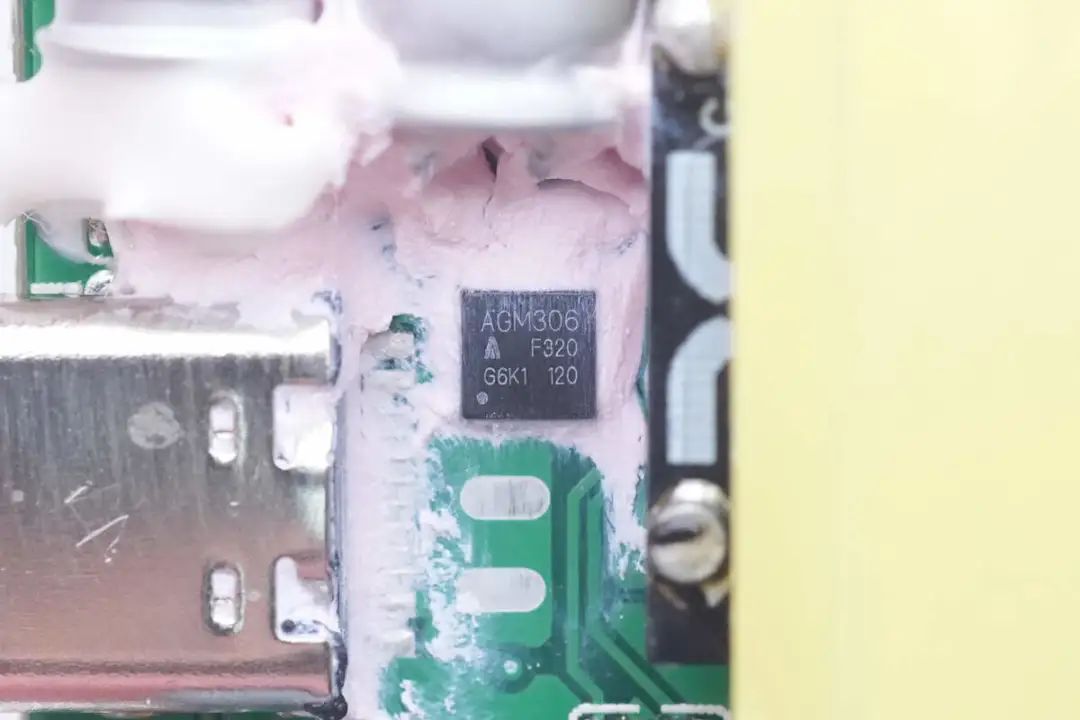

输出VBUS开关管采用芯控源AGM306，为NMOS，耐压30V，导阻为5.8mΩ。

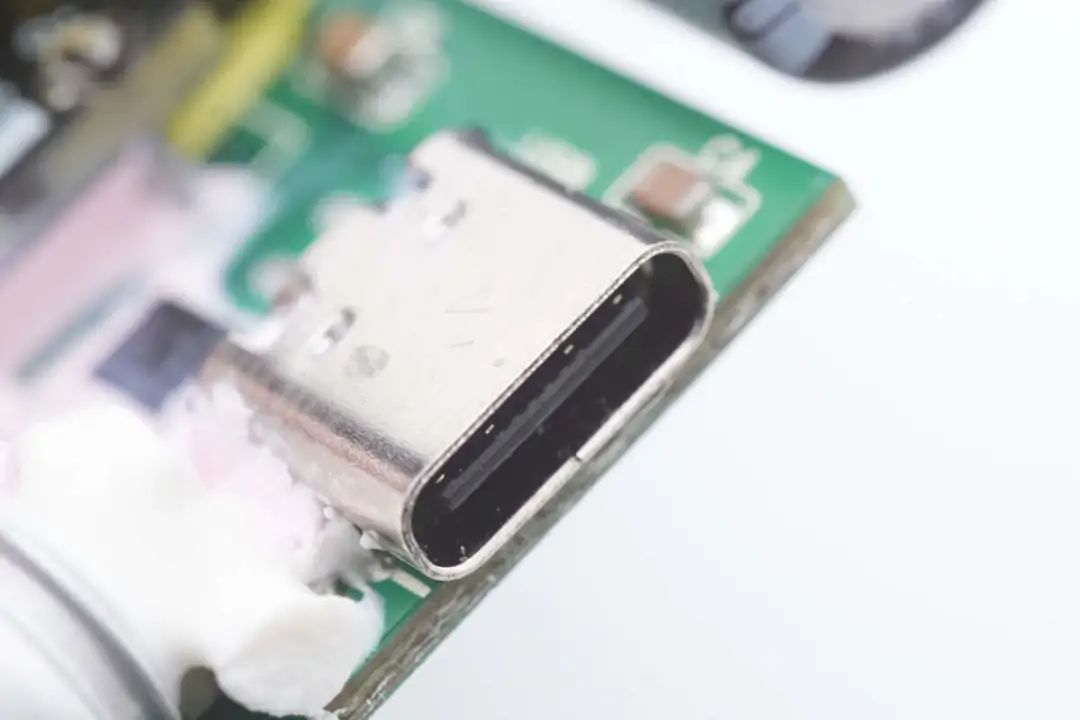

USB-C母座特写，过孔焊接固定，黑色胶芯不露铜。

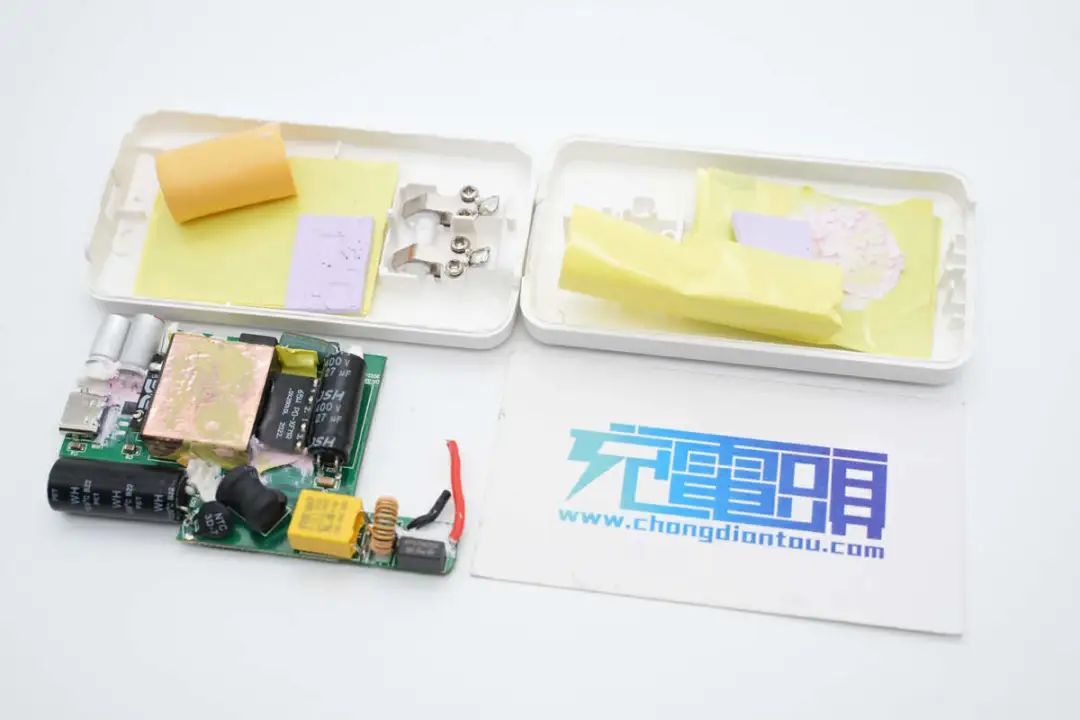

全部拆解一览，来张全家福。
充电头网拆解总结
辉越光电推出的这款氮化镓超薄充电器可以满足消费者对饼干类充电器需求，成品三围仅90*49*18mm，搭配折叠插脚，小巧便携。此外不仅支持100-240V全球宽电压输入，而且最大输出功率65W已经可以满足轻薄笔记本快充需求，性能实用。
充电头网通过拆解了解到，充电器采用安森美NCP1342+南芯科技SC3503组合电源方案，搭配氮矽科技DX65C200CE氮化镓开关管，智融SW2303协议芯片控制输出，万京源电容进行输入输出滤波，各器件已经获得市场长期验证，可靠性有保证。
