前言
最近联想推出了一款ThinkBook饼干氮化镓充电器，其采用创新的3D堆叠技术，内置第三代GaN氮化镓黑科技芯片，配备可折叠插脚，让充电器变得更轻更薄更便携。
同时充电器具有65W主流输出功率，功率密度高达1.39W/cm³，并且兼容PD3.0、QC3.0以及PPS三大快充协议，成为快充界的“卷王担当”。下面来看看联想这款充电器的开箱拆解，会给到我们什么样的惊喜。
此前充电头网还拆解过联想thinkplus口红迷你100W氮化镓充电器、联想ThinkBook迷你65W 1A1C氮化镓充电器、联想thinkplus 135W双C口氮化镓充电器、联想YOGA 130W双USB- C口快充、联想拯救者135W氮化镓快充充电器等产品，欢迎查阅。
联想65W饼干氮化镓充电器开箱

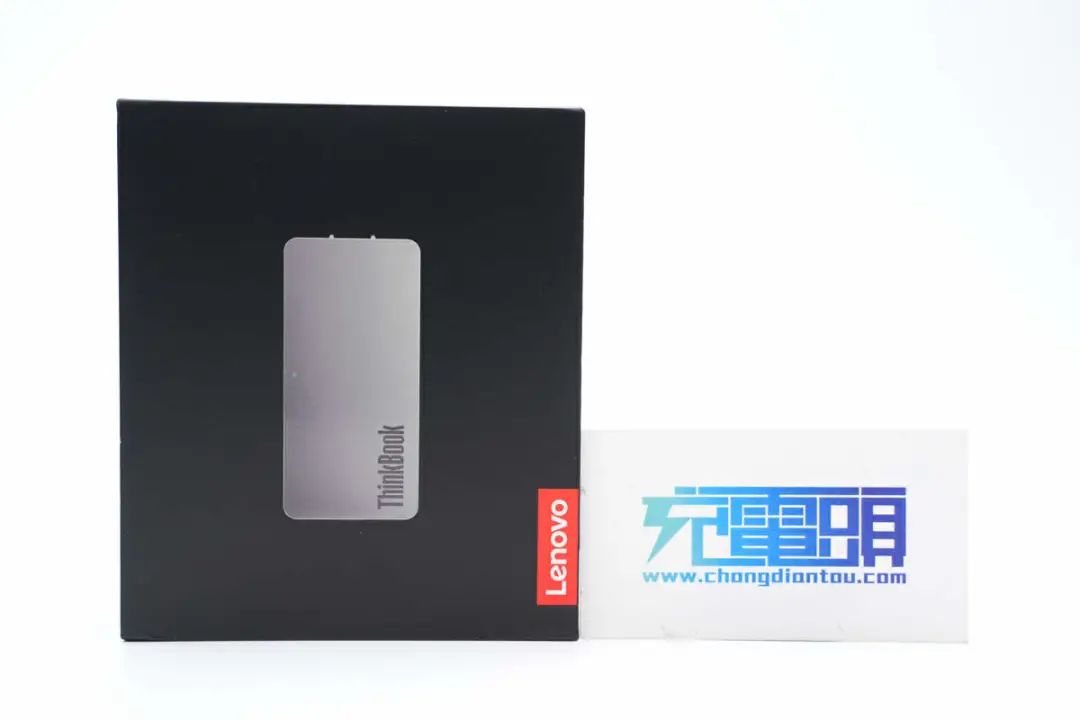

包装盒外观简洁，正面印有产品外观及Lenovo品牌。

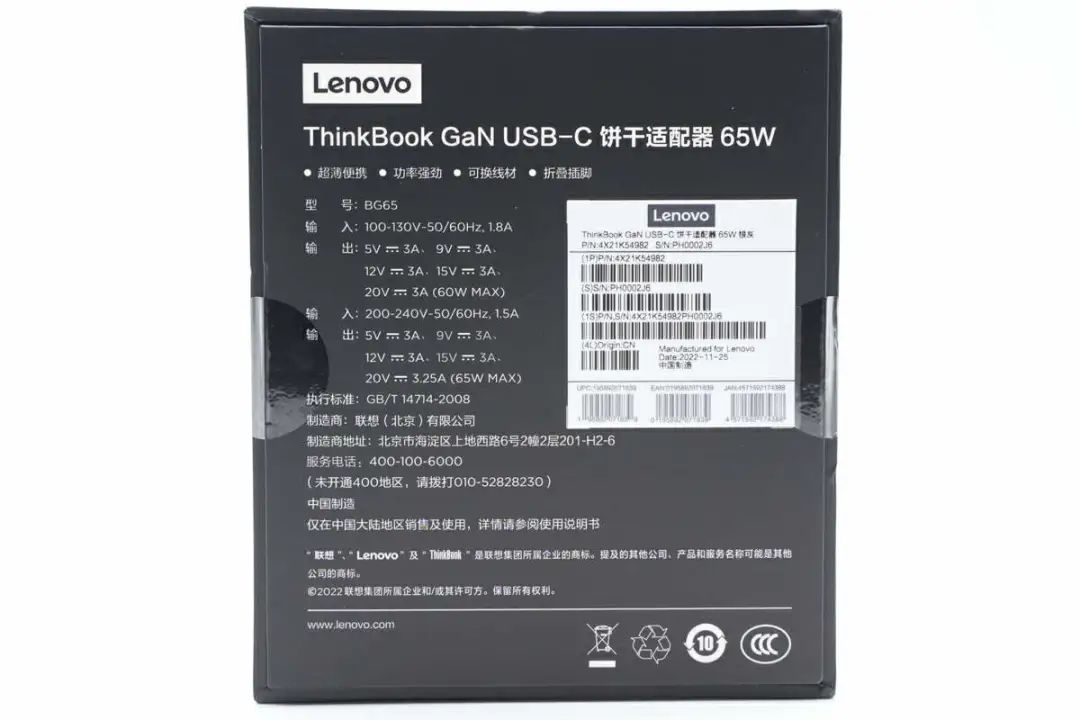

背面印有产品四大卖点、规格参数及制造商等信息。

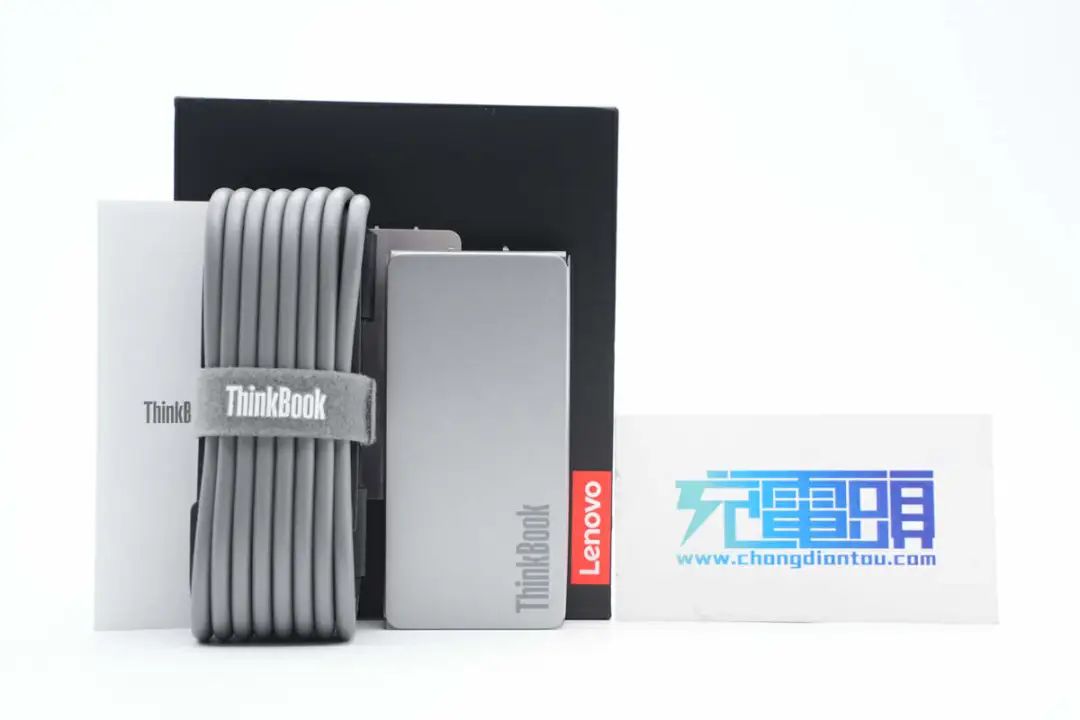

打开包装盒，内含产品说明书、一条数据线以及充电器。

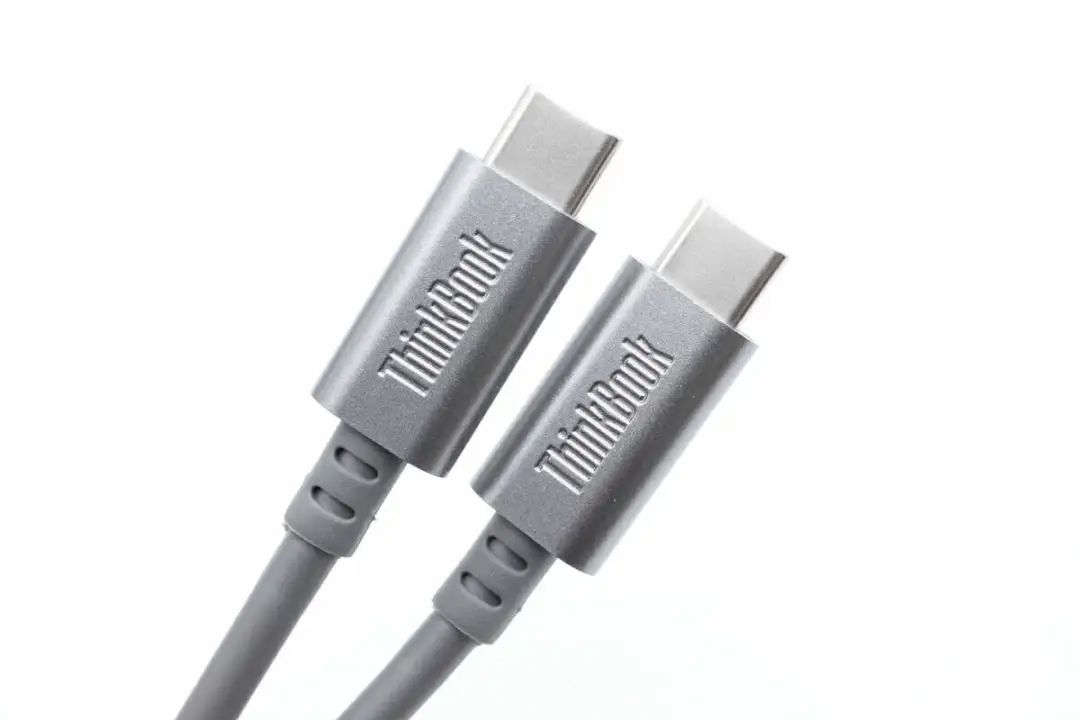

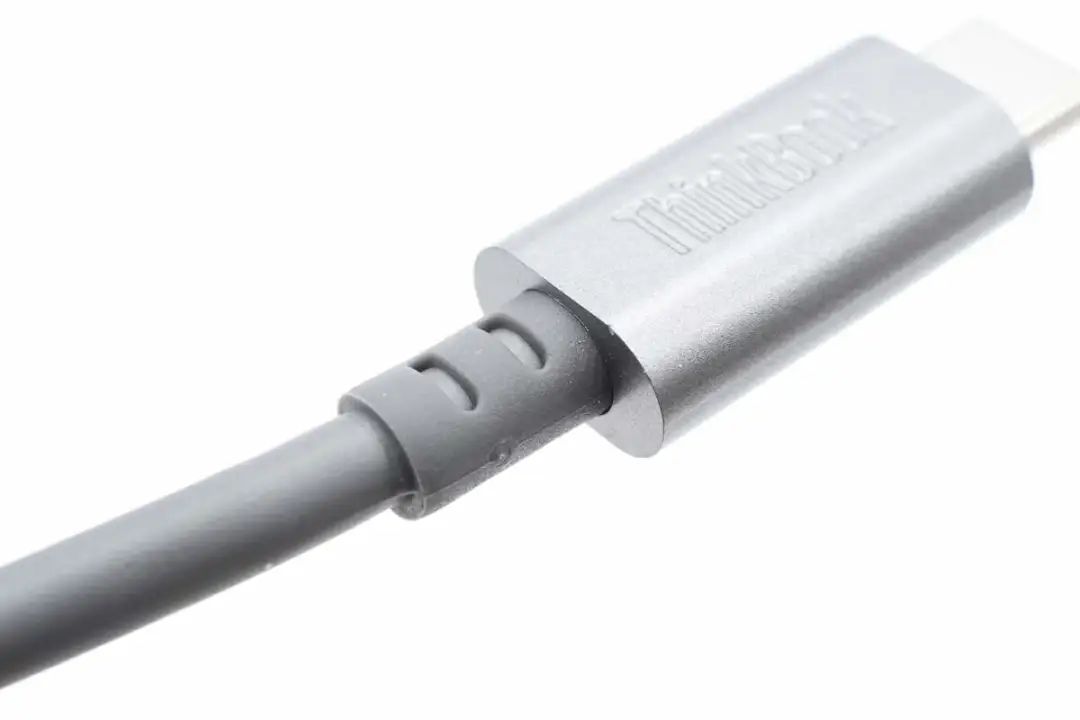

数据线采用跟充电器一样的银灰色设计，保持了整体色调一致。线头外壳注塑压印ThinkBook以及喷砂工艺处理，呈现银灰金属质感。
并且线头与线身处做了防折弯加固处理。

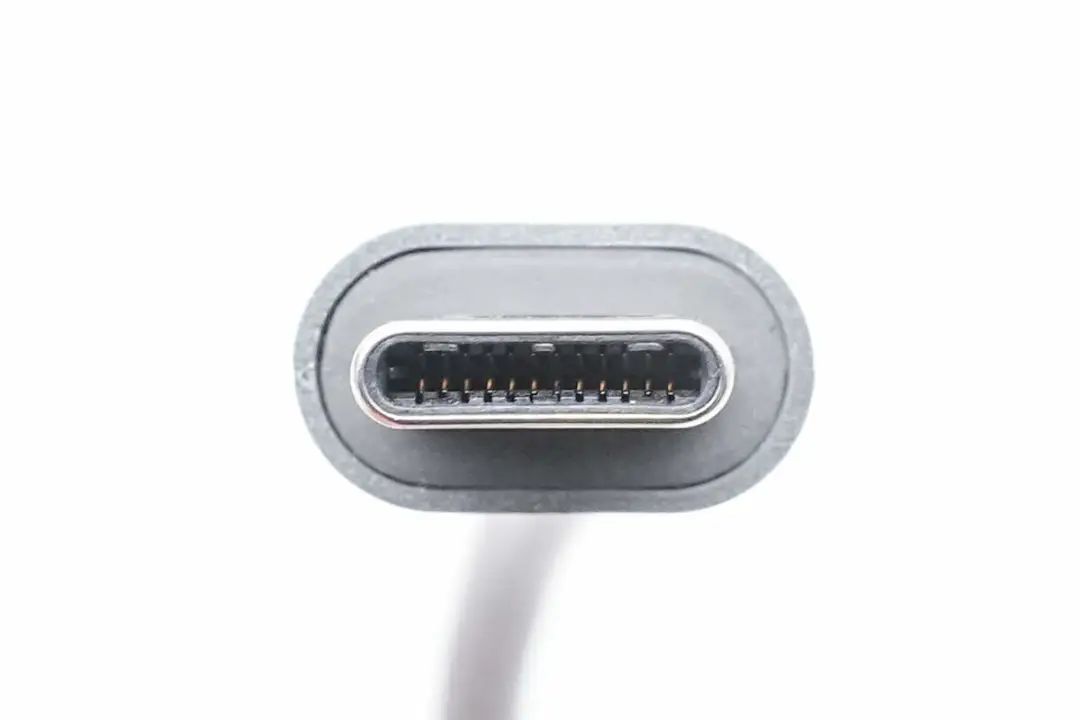

USB-C公头为满PIN设计。

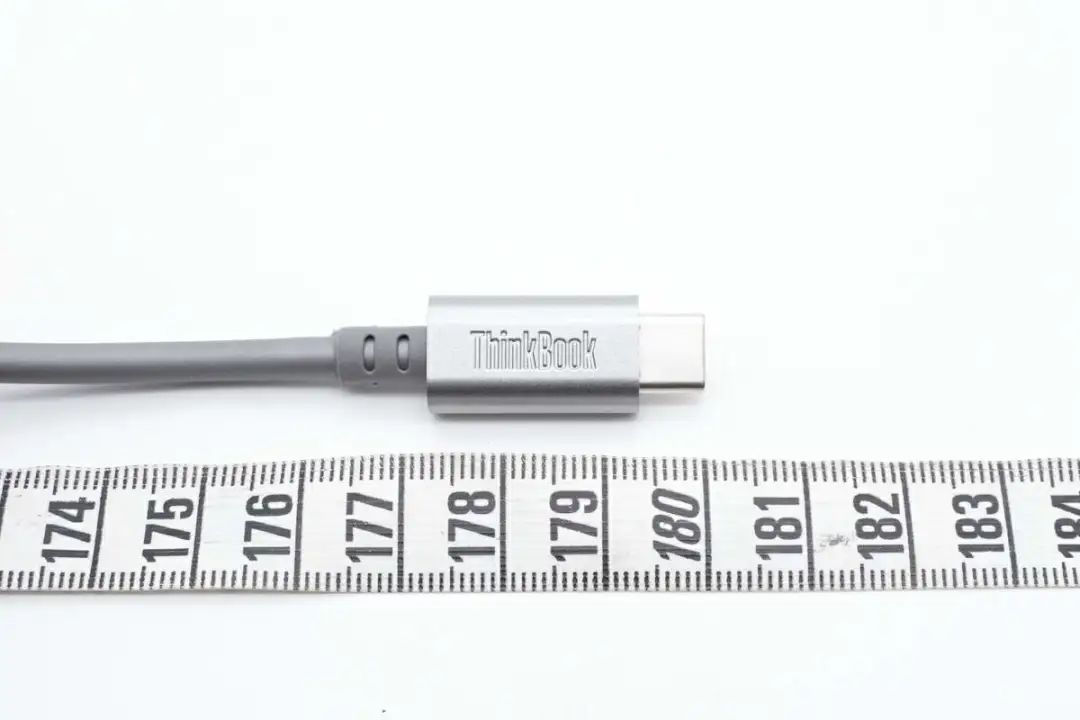

测得数据线线长约为180cm。

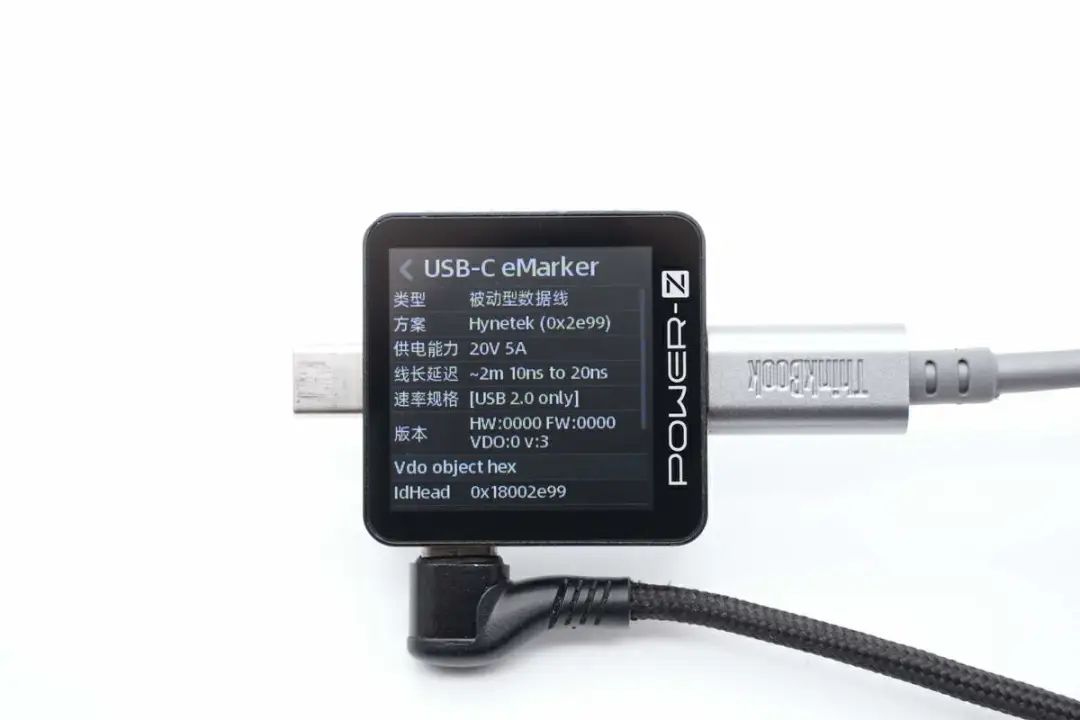

使用ChargerLAB POWER-Z KM003C测得数据线内置E-Marker芯片，支持20V5A PD快充，数据传输能力为USB2.0。

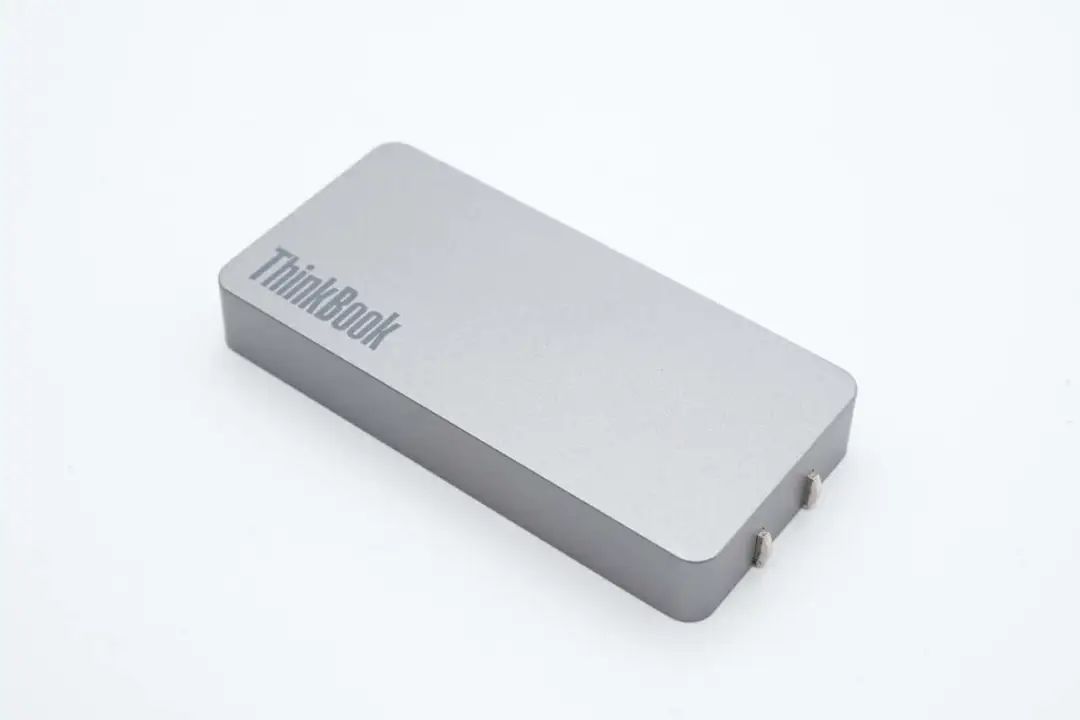

充电器采用超薄饼干造型设计，整体为银灰色调，表面细纹磨砂处理，边角过渡分明。

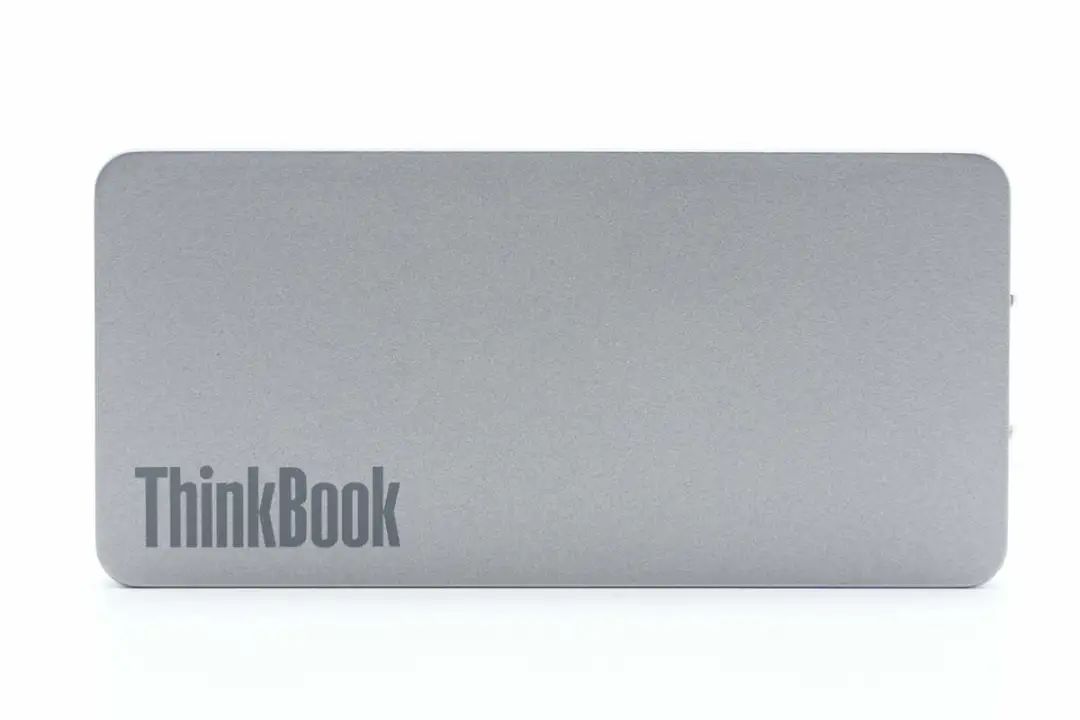

顶面一角设计有ThinkBook品牌。

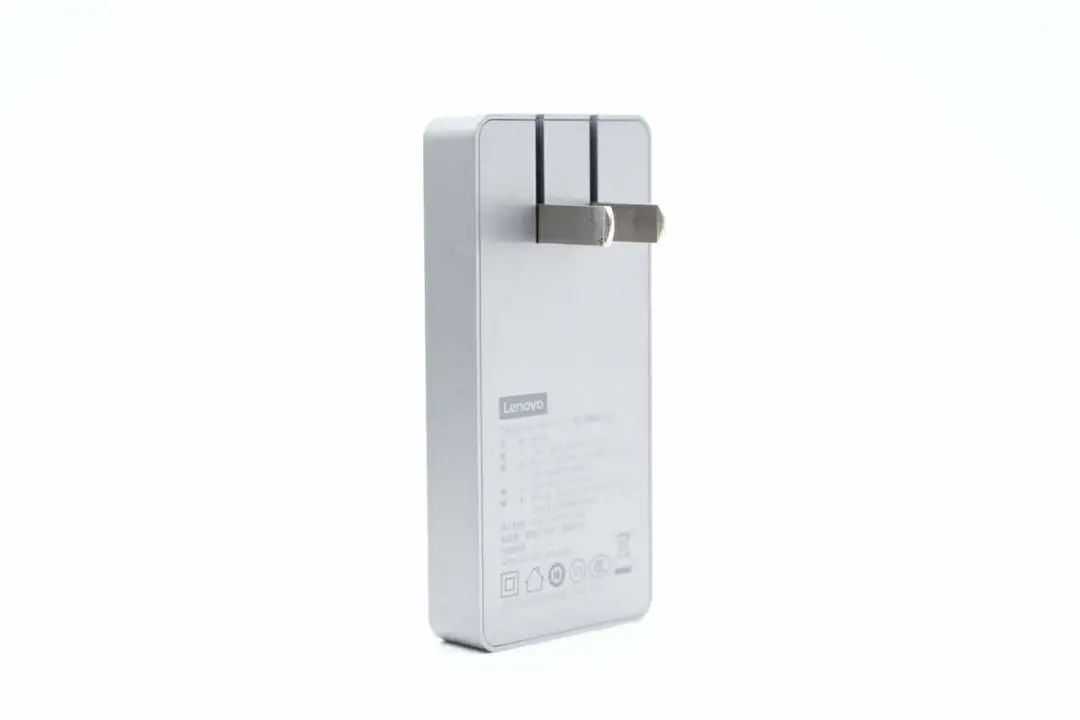

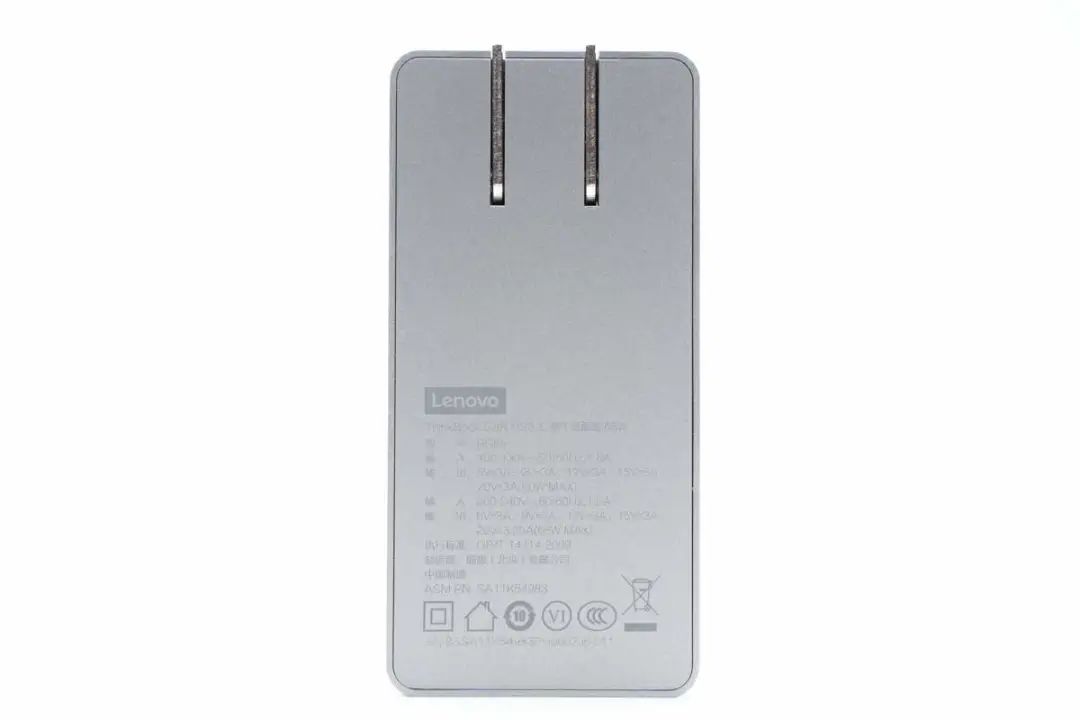

底部外壳印有充电器参数。

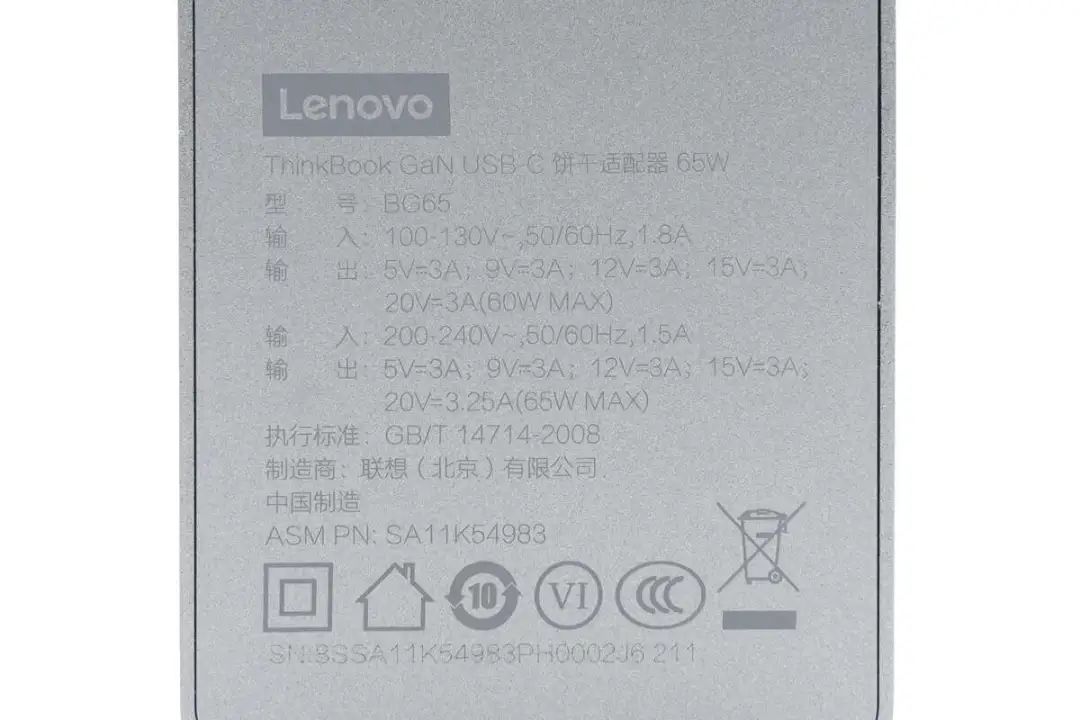

充电器参数特写
充电器名称：ThinkBook GaN USB-C 饼干适配器 65W
型号：BG65
输 入：100-130V~，50/60Hz，1.8A
输 出：5V3A，9V3A，12V3A，15V3A，20V3A（60W MAX）
输 入：200-240V~，50/60Hz，1.5A
输 出：5V3A，9V3A，12V3A，15V3A，20V3.25A（65W MAX）
制造商：联想（北京）有限公司
产品通过了CCC认证和VI级能效认证。
充电器配备可折叠国标插脚，不使用时可将插脚藏于充电器内部，便于携带。

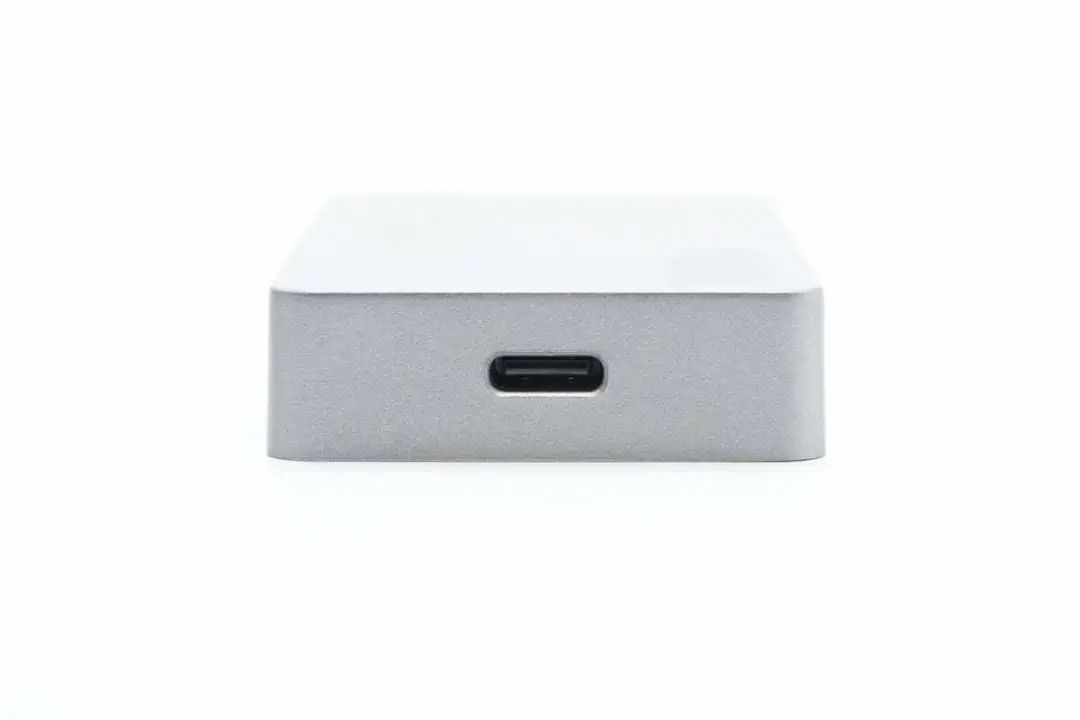

输出端配备单USB-C口，胶芯为黑色。

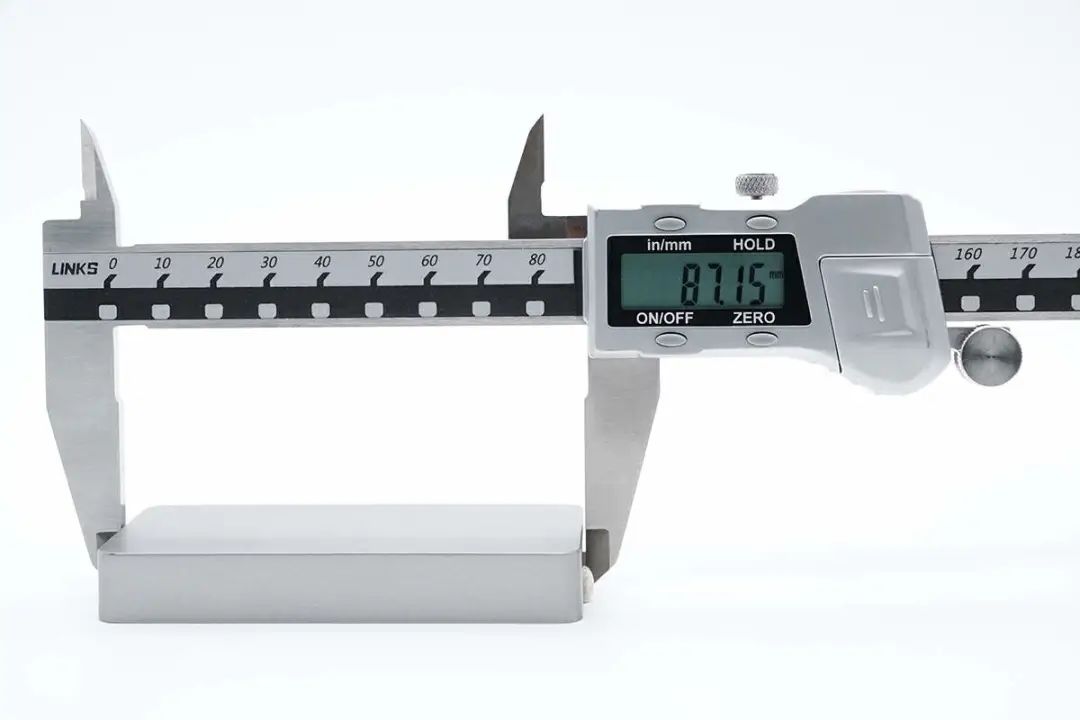

测得充电器机身长度约为87mm。

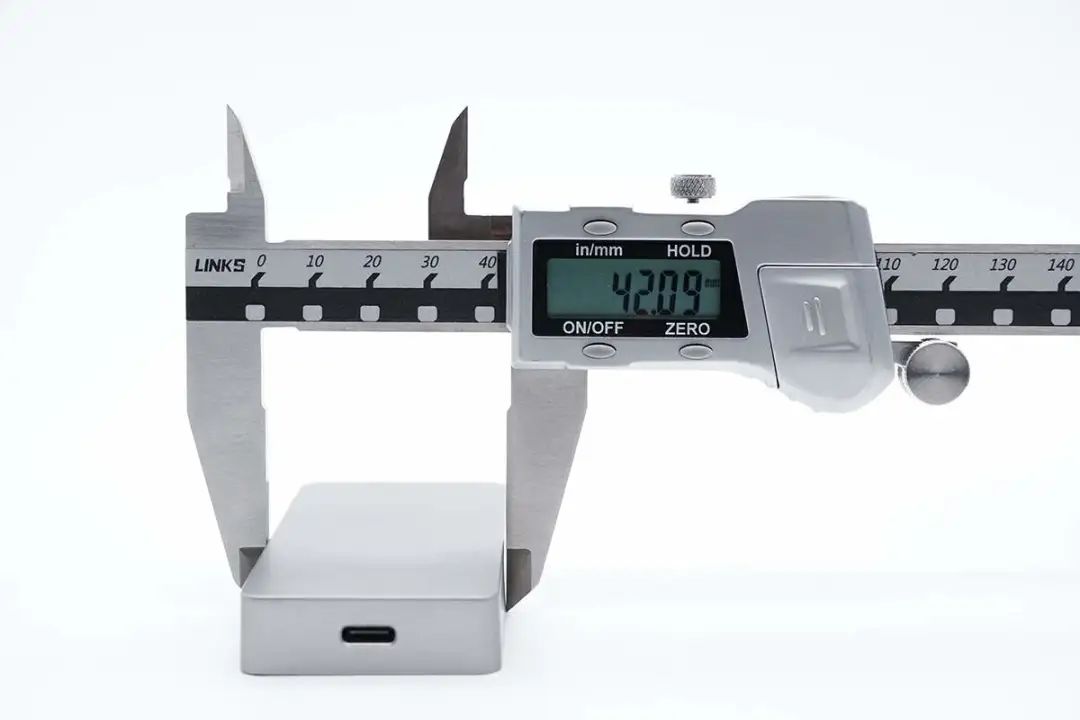

宽度约为42mm。

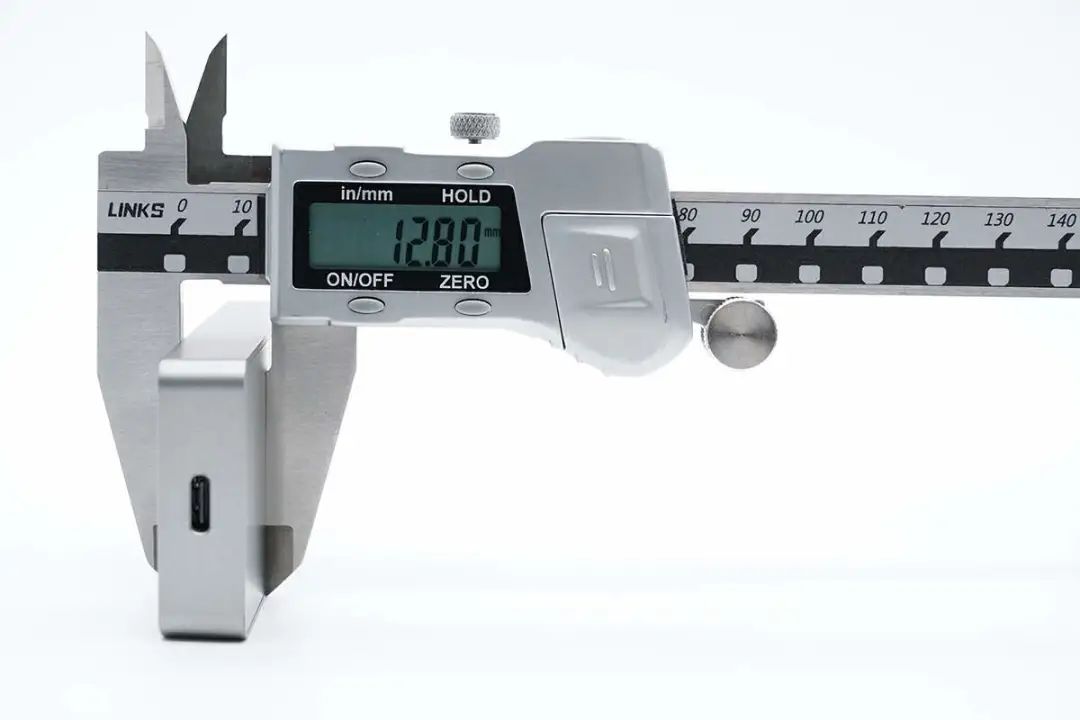

厚度为12.8mm。通过三围算得充电器体积约为46.77cm³，功率密度约1.39W/cm³。

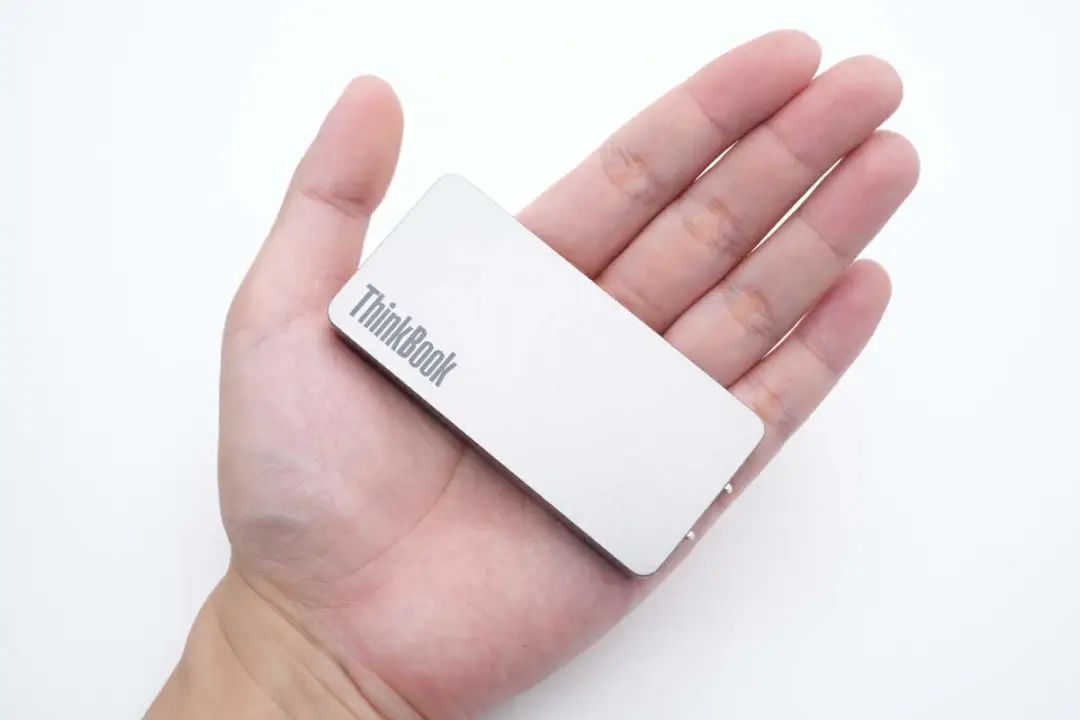

拿在手上显得小巧精致。

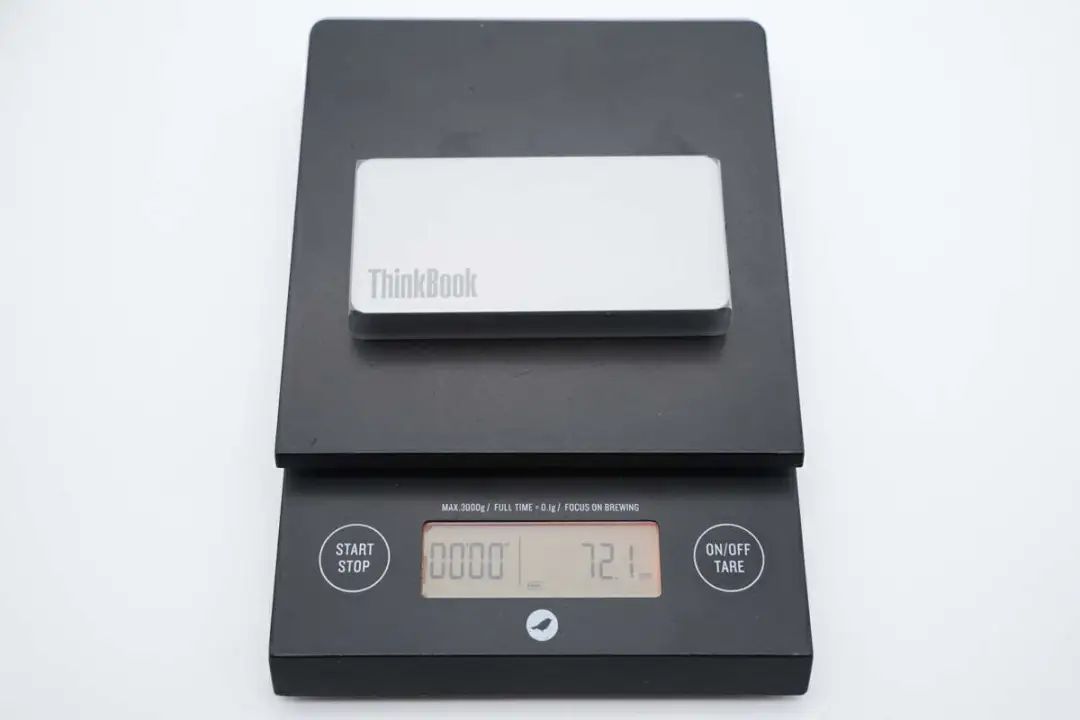

另外测得充电器重量约为72g。

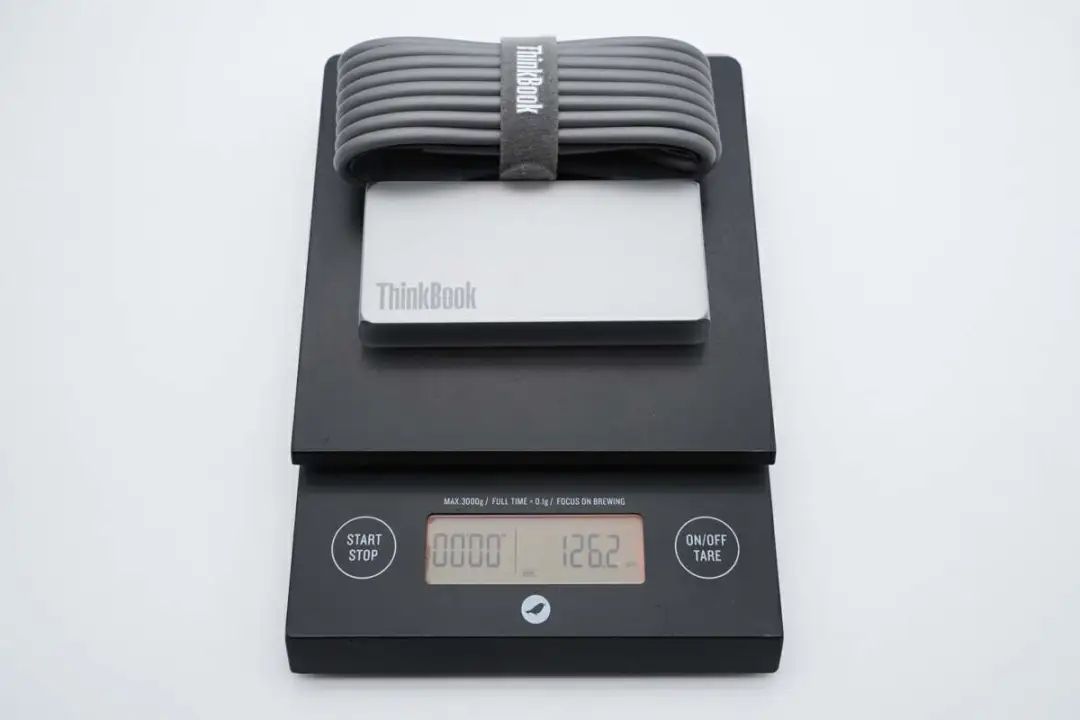

带线套装的总重约为126g。

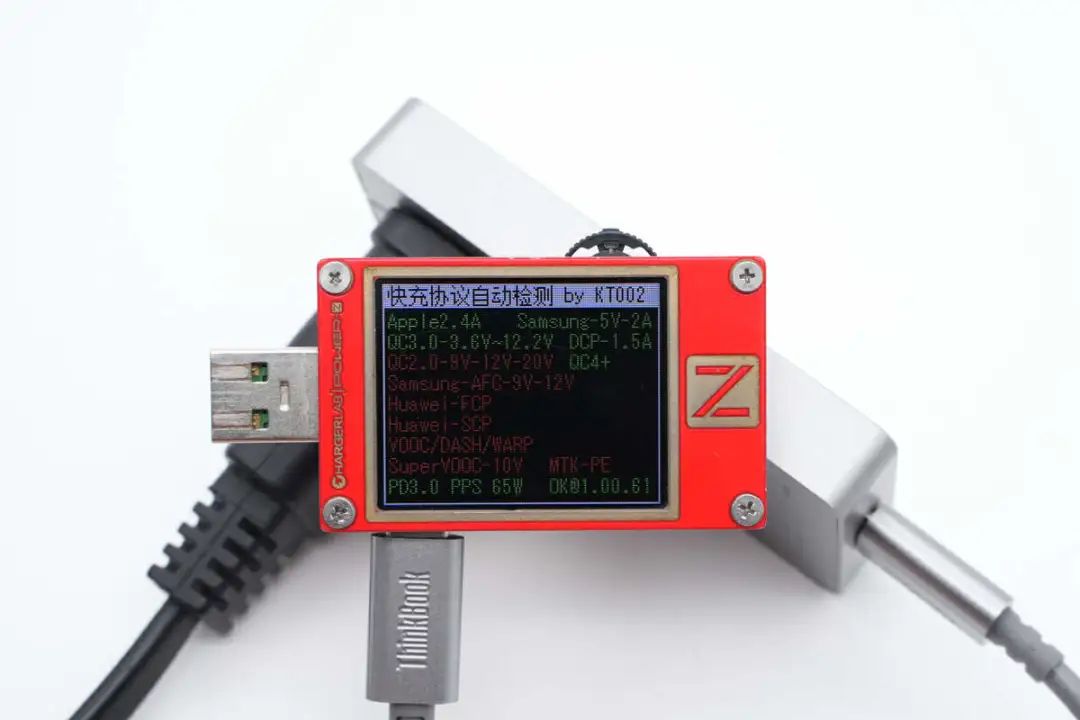

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple2.4A、Samsung5V2A、DCP、QC3.0、QC4+、PD3.0以及PPS协议。

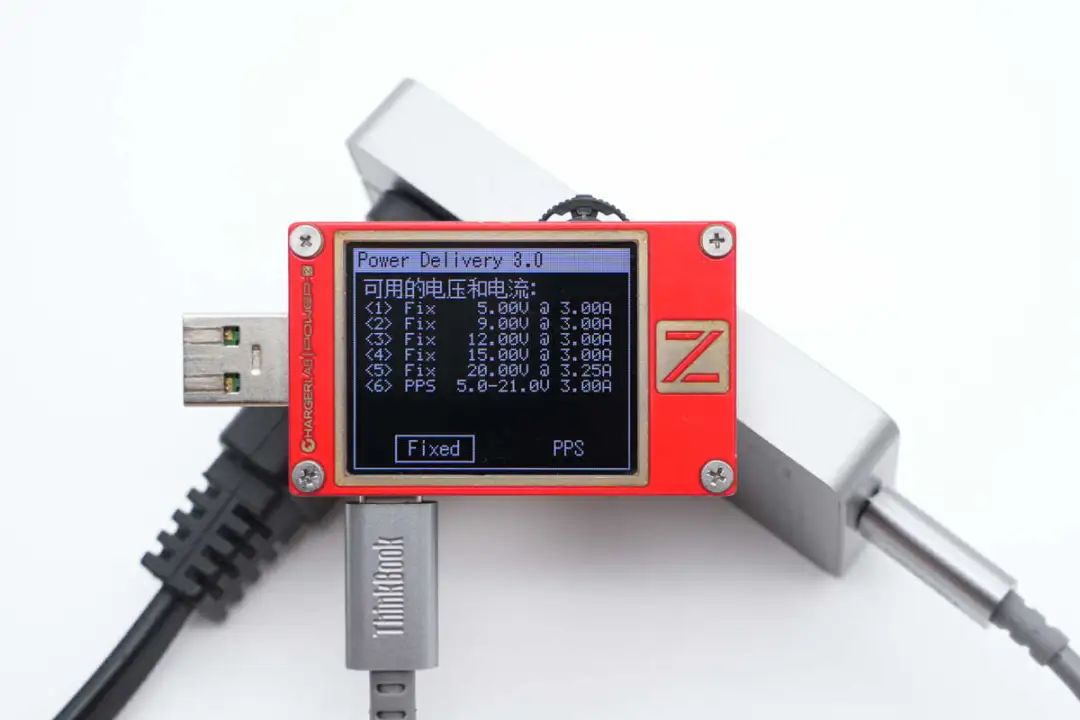

PDO报文显示，USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-21V3A PPS电压档位。
联想65W饼干氮化镓充电器拆解
对联想这款65W饼干氮化镓充电器的外观，尺寸和输出性能有了基本了解后，下面就继续进行拆解，看看内部的做工用料。

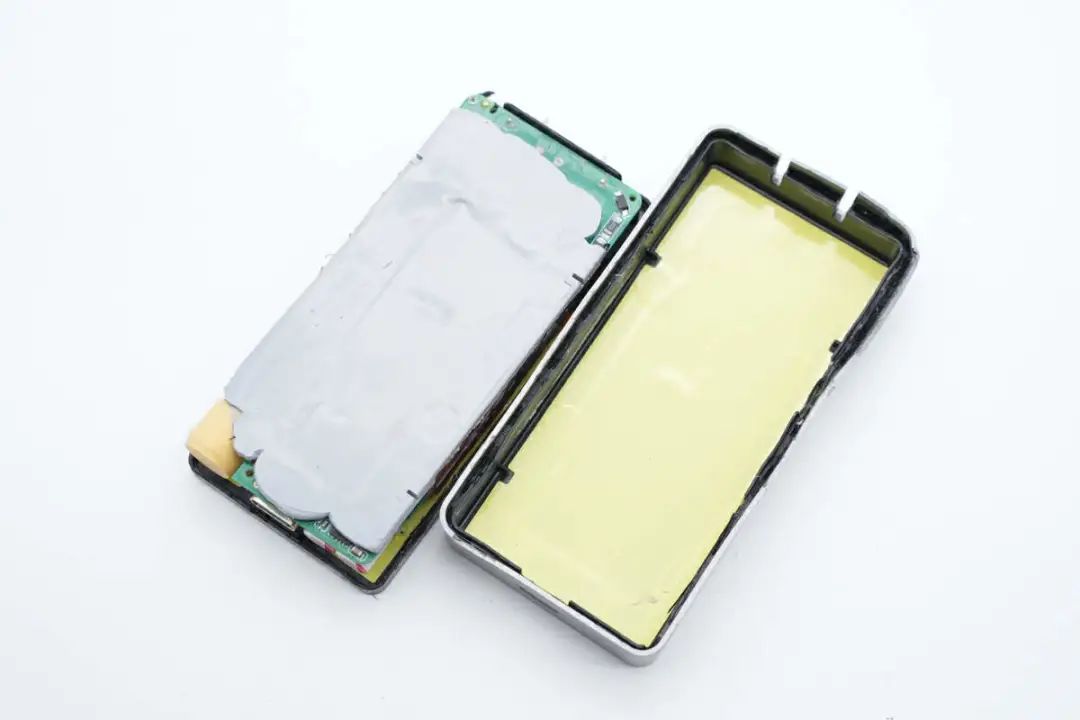

沿充电器外壳接缝撬开充电器，可以看到PCB背面覆盖导热硅胶进行散热，且外壳两面均贴有黄色绝缘胶带。
外壳内部黄色绝缘胶带下面是一层石墨导热贴，进一步把热量均匀散发。

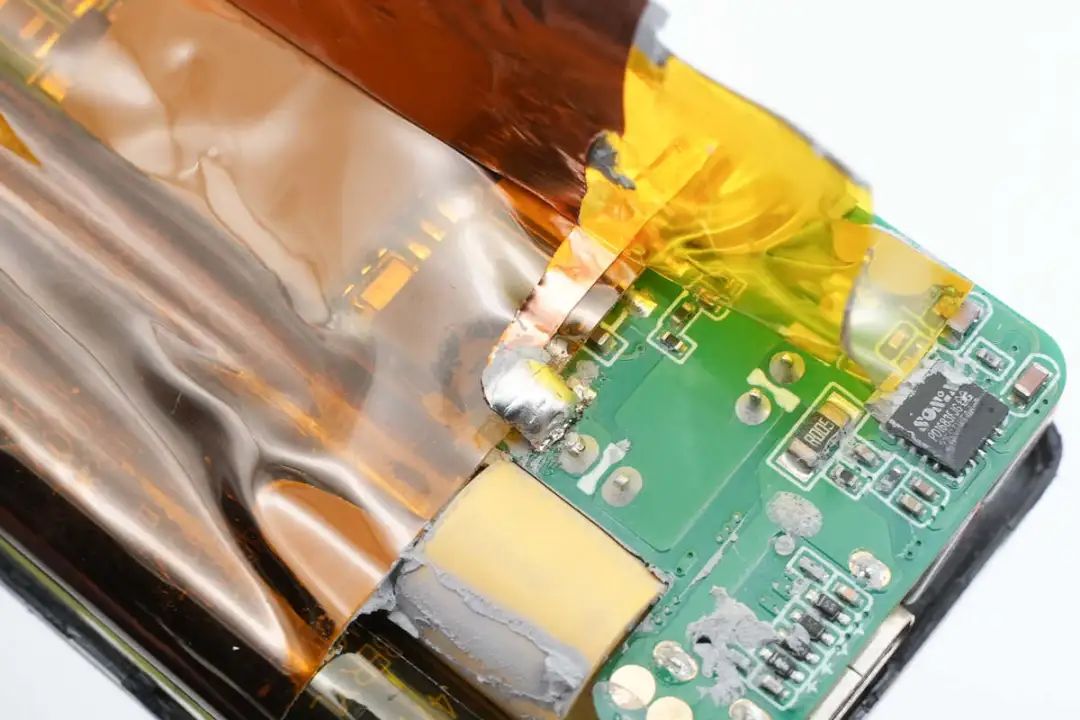

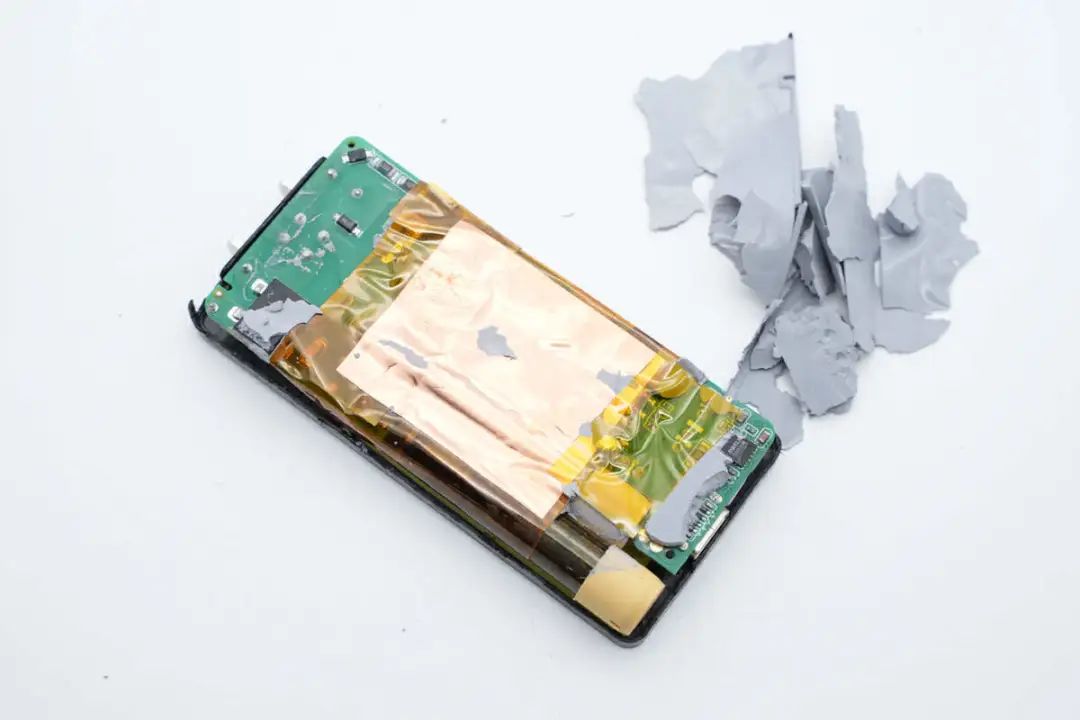

清理掉PCBA模块表面的导热胶，PCBA模块粘贴铜箔屏蔽。
铜箔粘贴在高温胶带上绝缘，并焊接连接到PCBA模块。

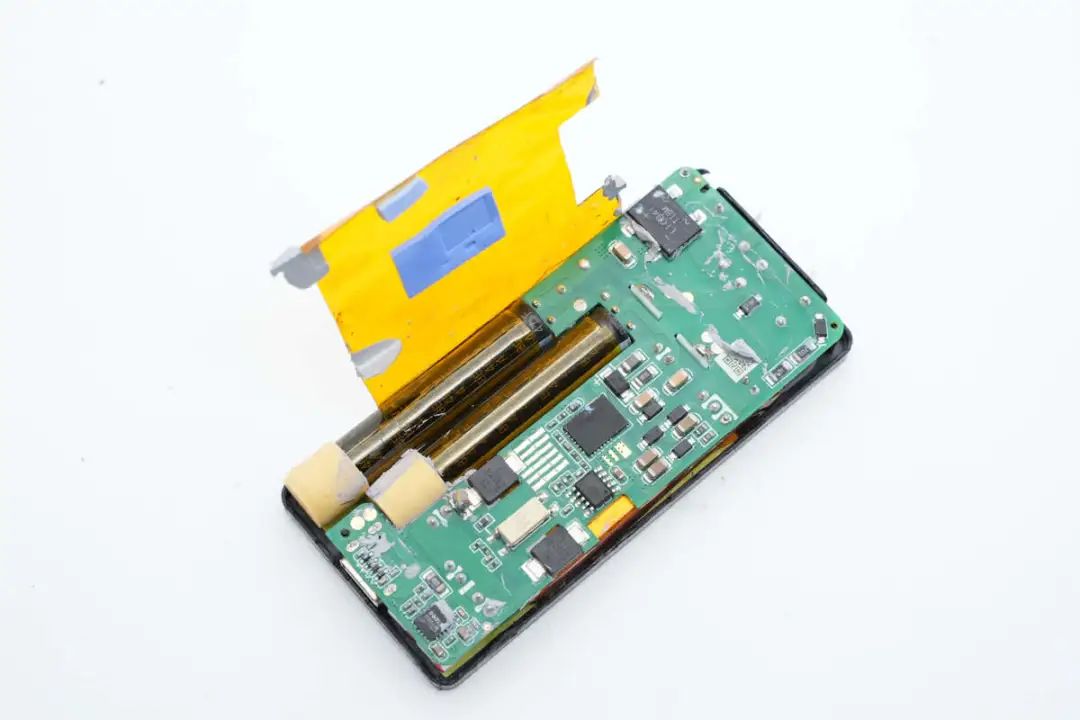

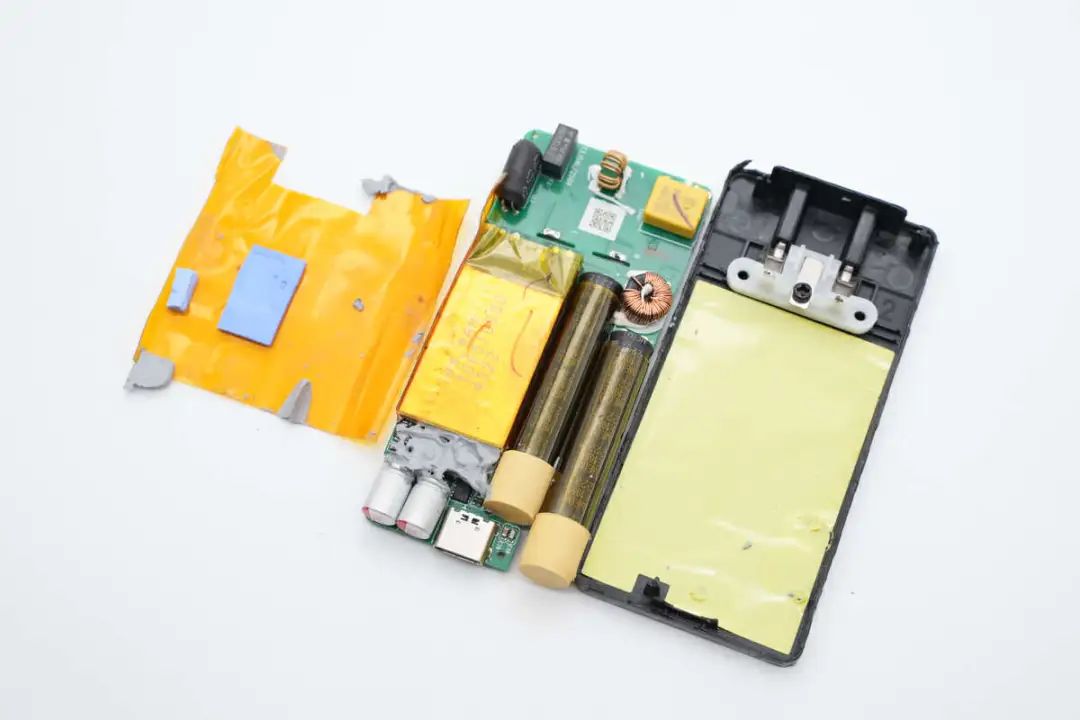

揭开粘贴的高温胶带，对应氮化镓功率芯片和平面变压器的位置粘贴导热垫。
焊接分开折叠插脚和PCBA模块的连接，取出PCBA模块。

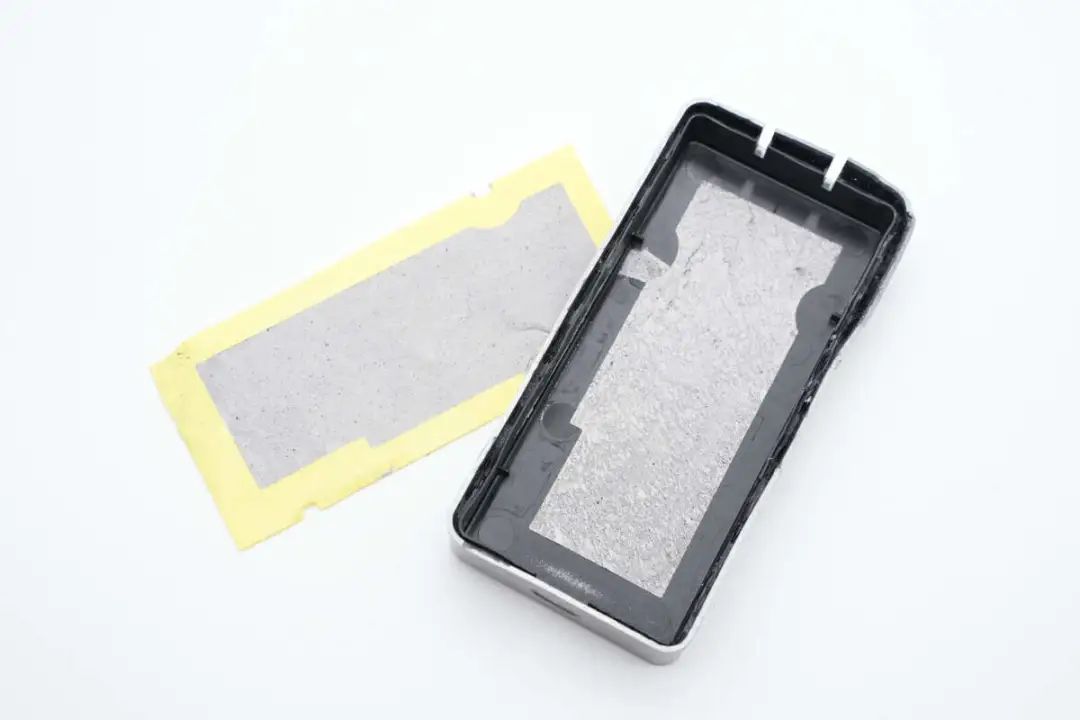

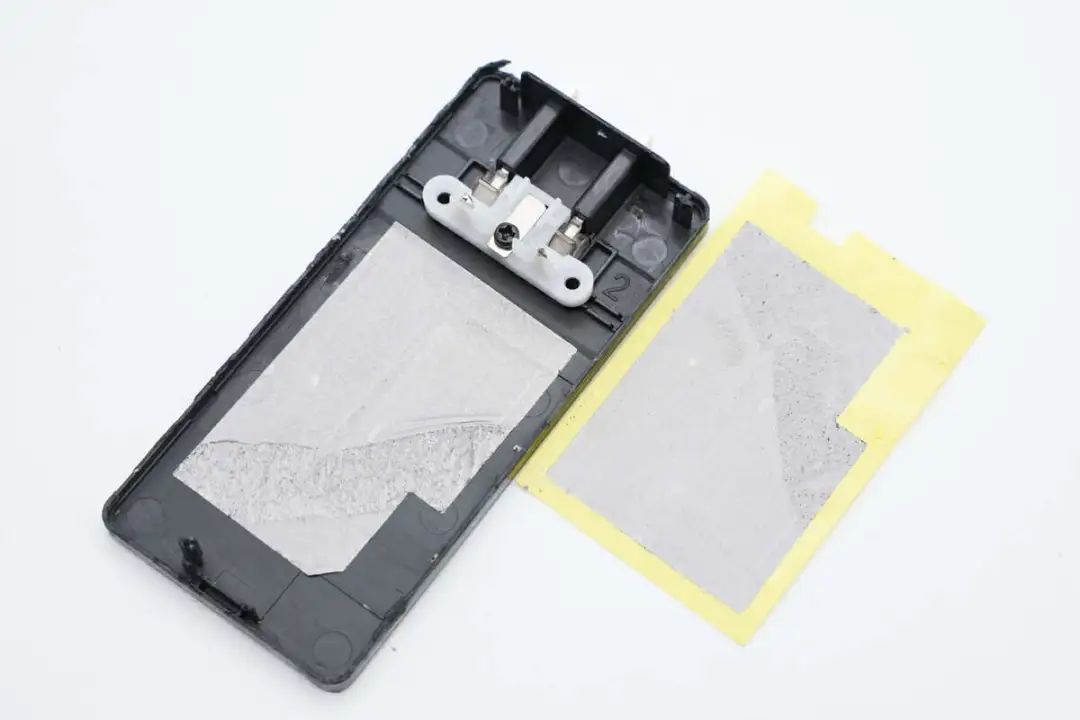

另一片壳体内部也粘贴黄色绝缘胶带，胶带下面是石墨导热贴。

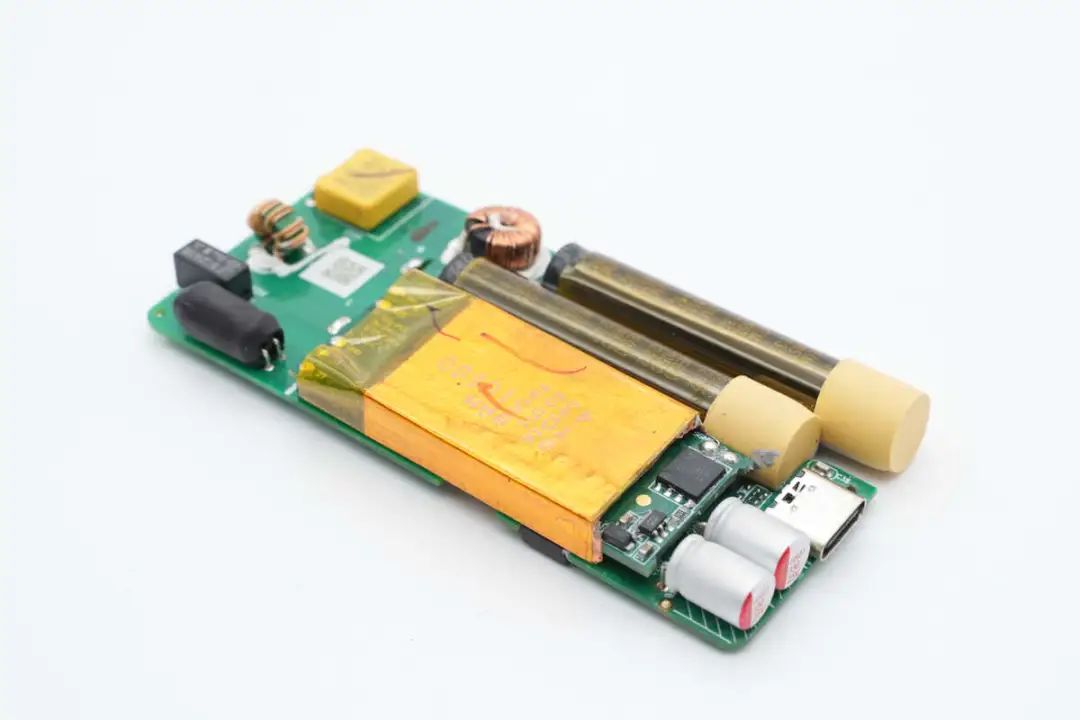

PCBA模块焊接平面变压器，元件均为卧置，降低高度。

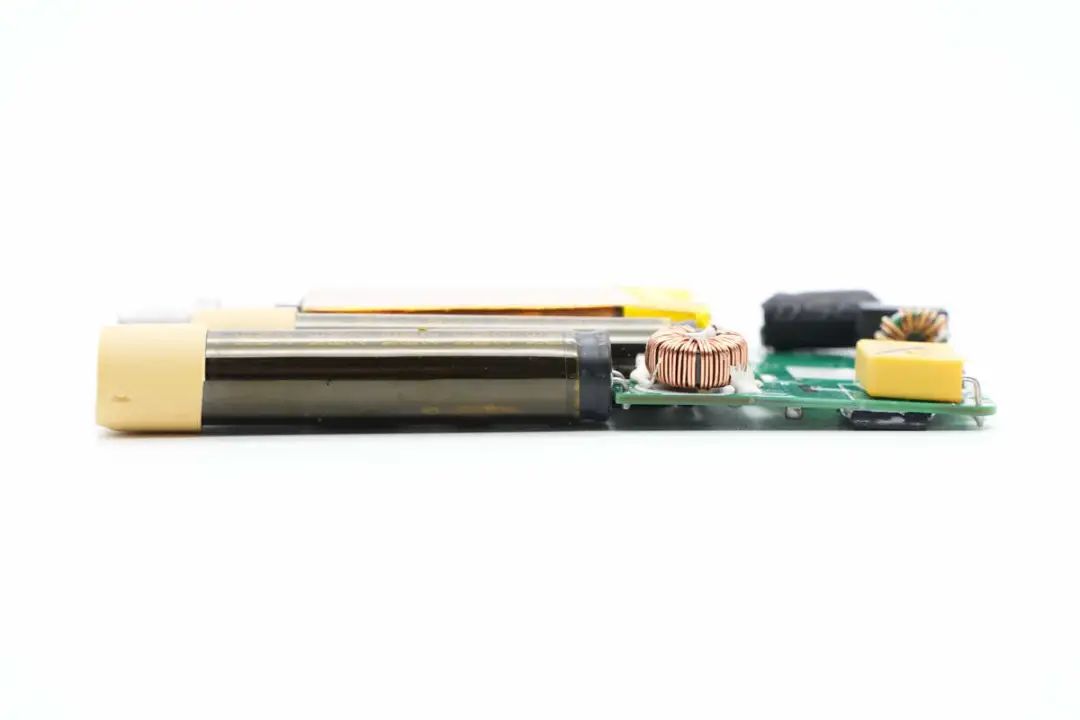

另外一侧镂空焊接高压滤波电容，降低厚度。

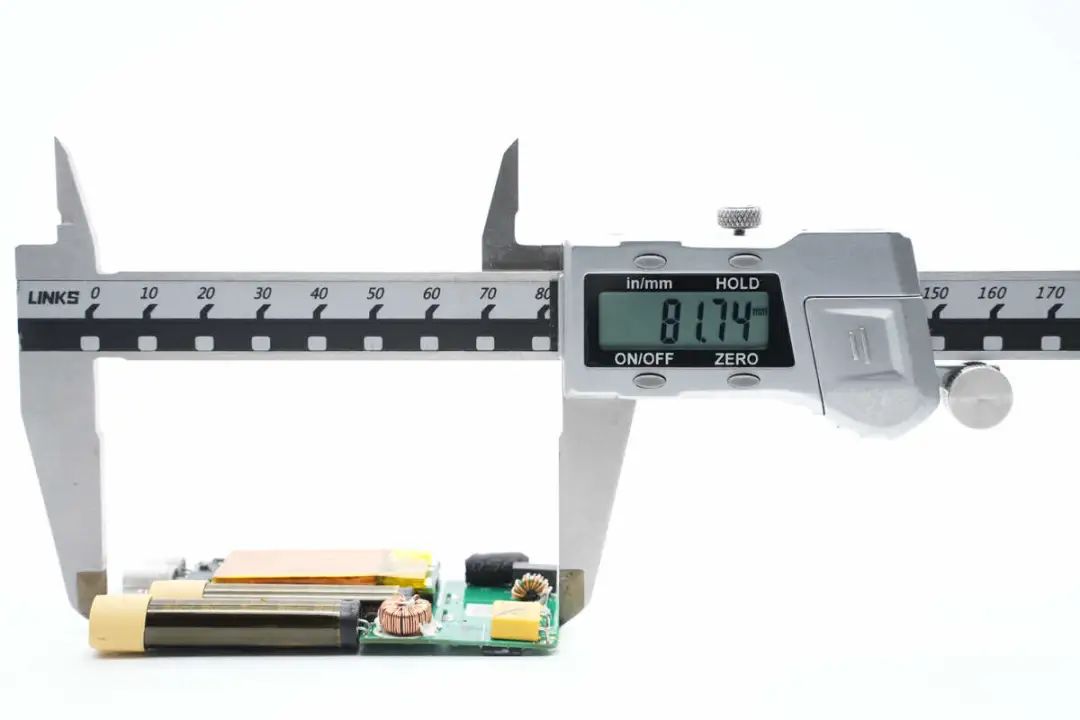

使用游标卡尺测得PCBA模块长度约为81.74mm。

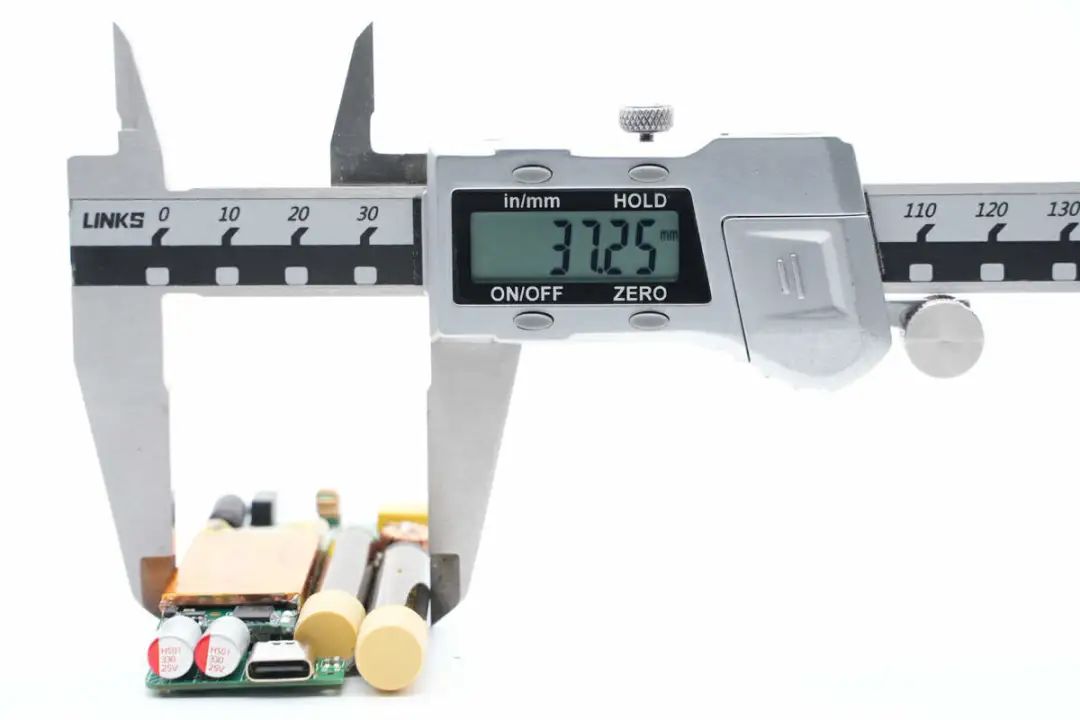

PCBA模块宽度约为37.25mm。

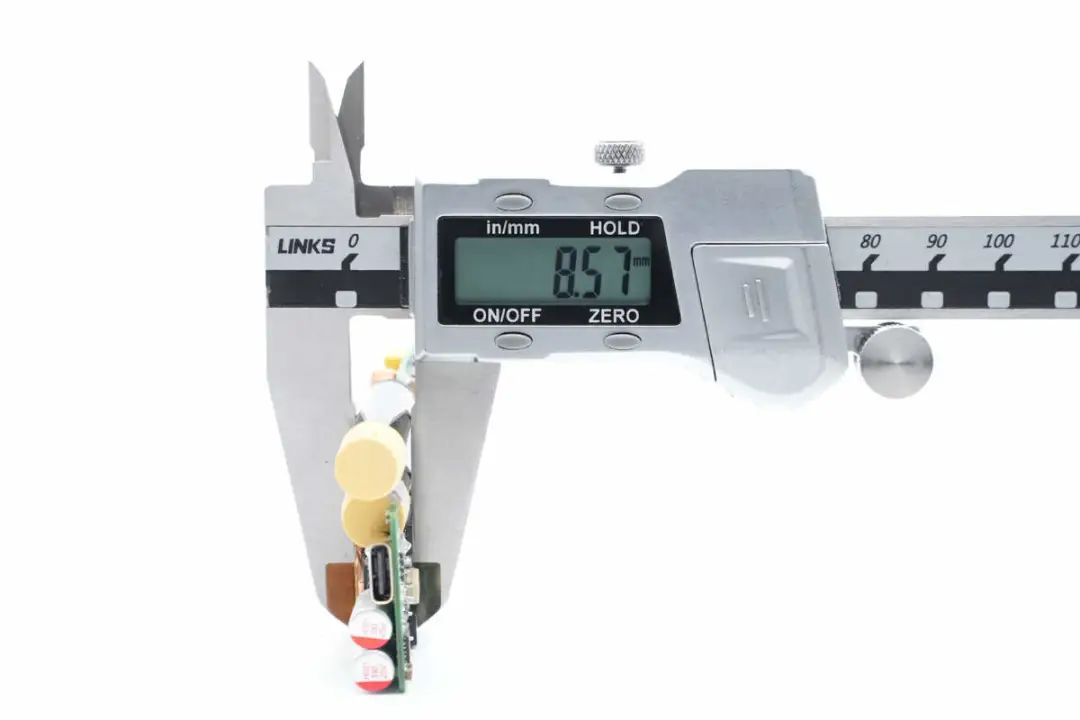

PCBA模块厚度约为8.57mm。

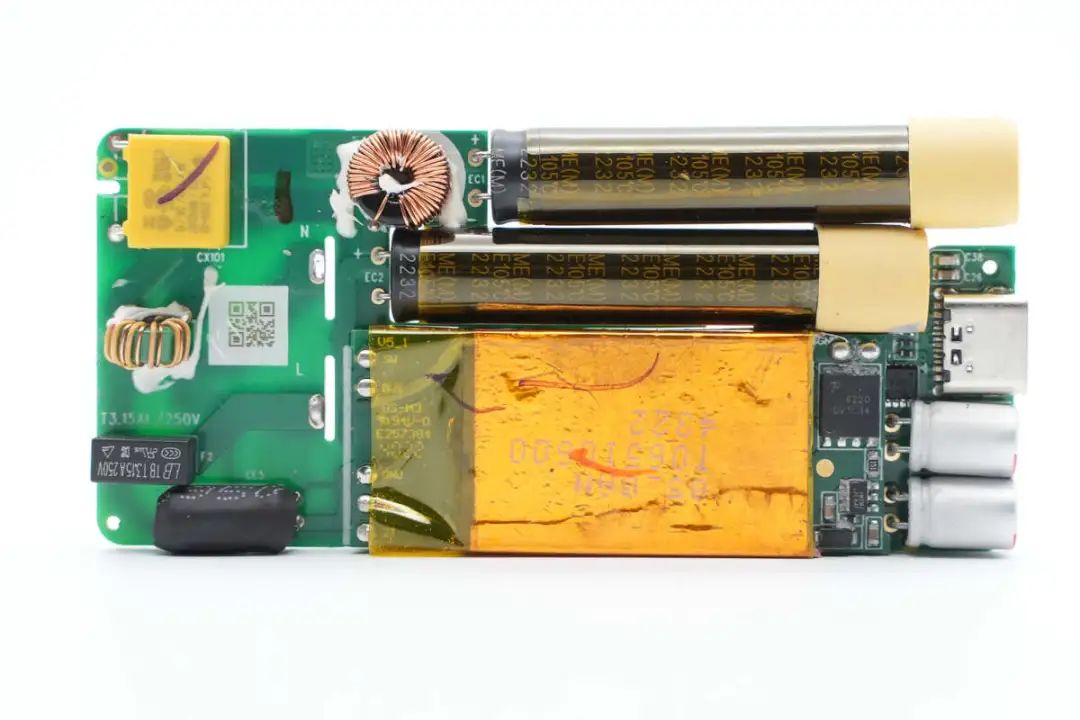

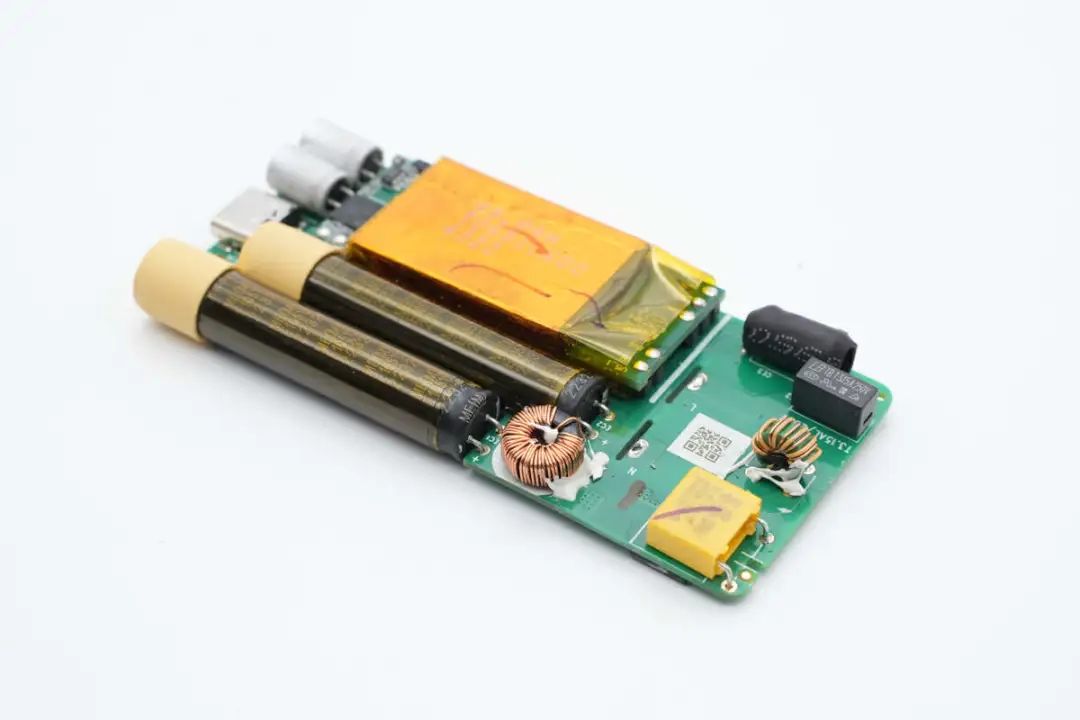

PCBA模块正面一览，初级输入侧元件根据折叠插脚位置交替布置，充分利用空间。笔形高压电解电容缠绕胶带绝缘，顶部套有绝缘帽。输出固态滤波电容卧置降低厚度。同步整流电路焊接在平面变压器的PCB上。

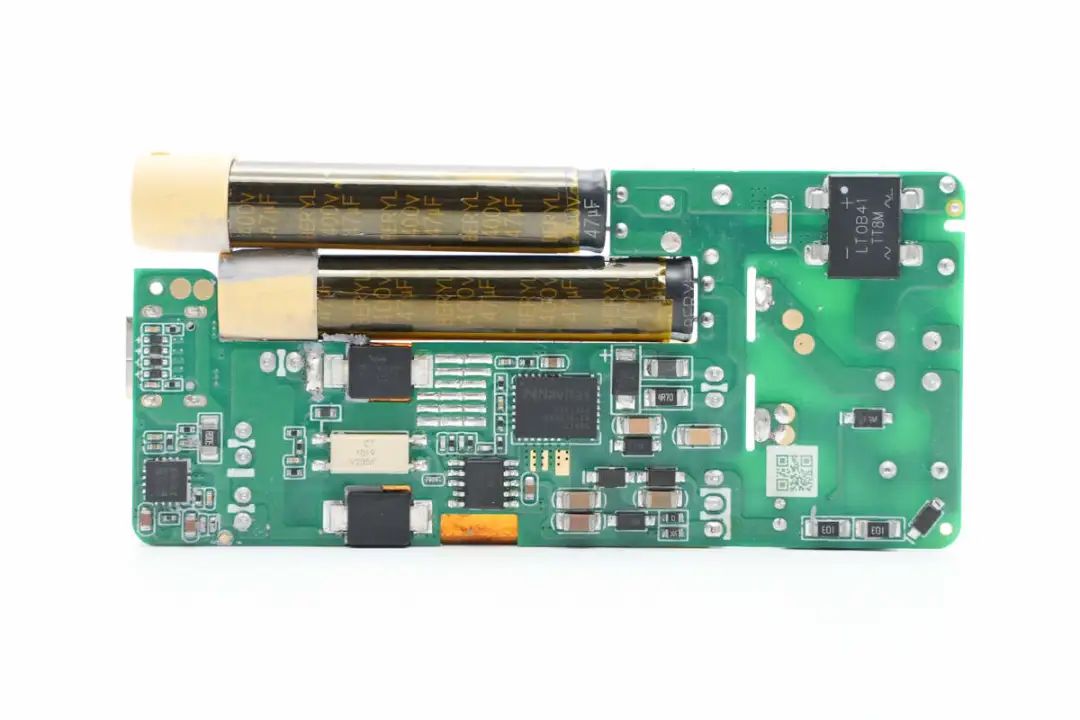

PCBA模块背面一览，右上角焊接整流桥，中部焊接氮化镓控制器，氮化镓功率芯片，贴片Y电容和反馈光耦。左侧焊接协议芯片，电路精简。
通过对PCBA模块的观察发现，联想65W饼干氮化镓充电器采用QR开关电源设计，宽电压范围输出。输出电压由协议芯片控制，通过光耦反馈调节。下面我们就从输入端开始了解各个器件的信息。

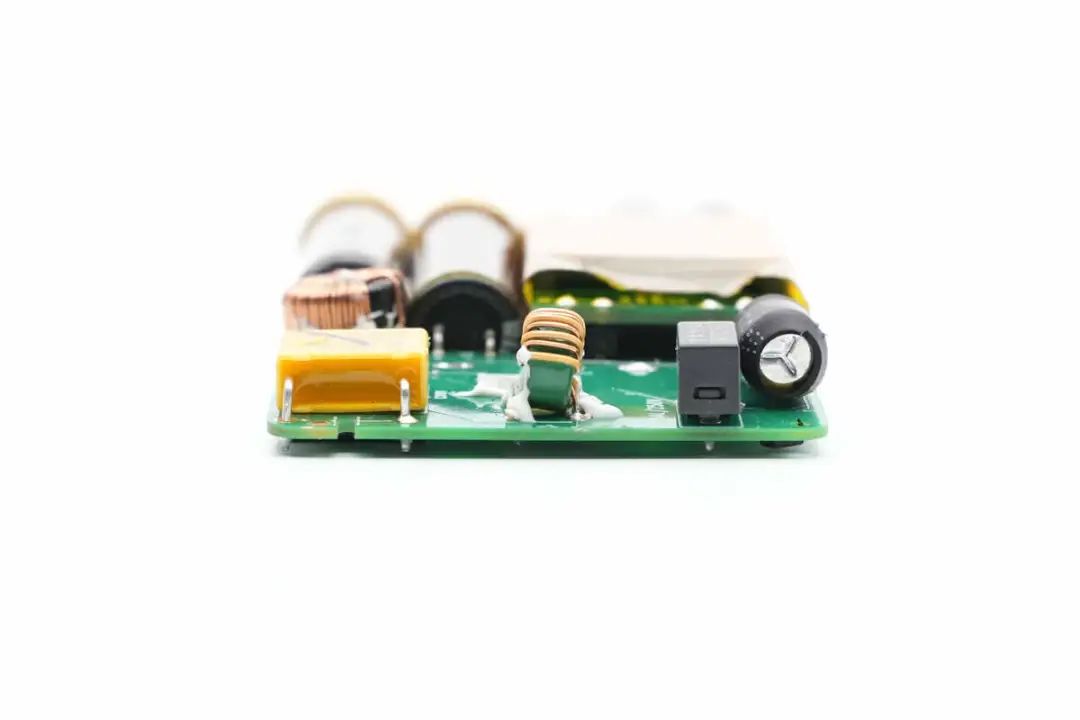

充电器输入端焊接安规X2电容，共模电感，延时保险丝和滤波电容。

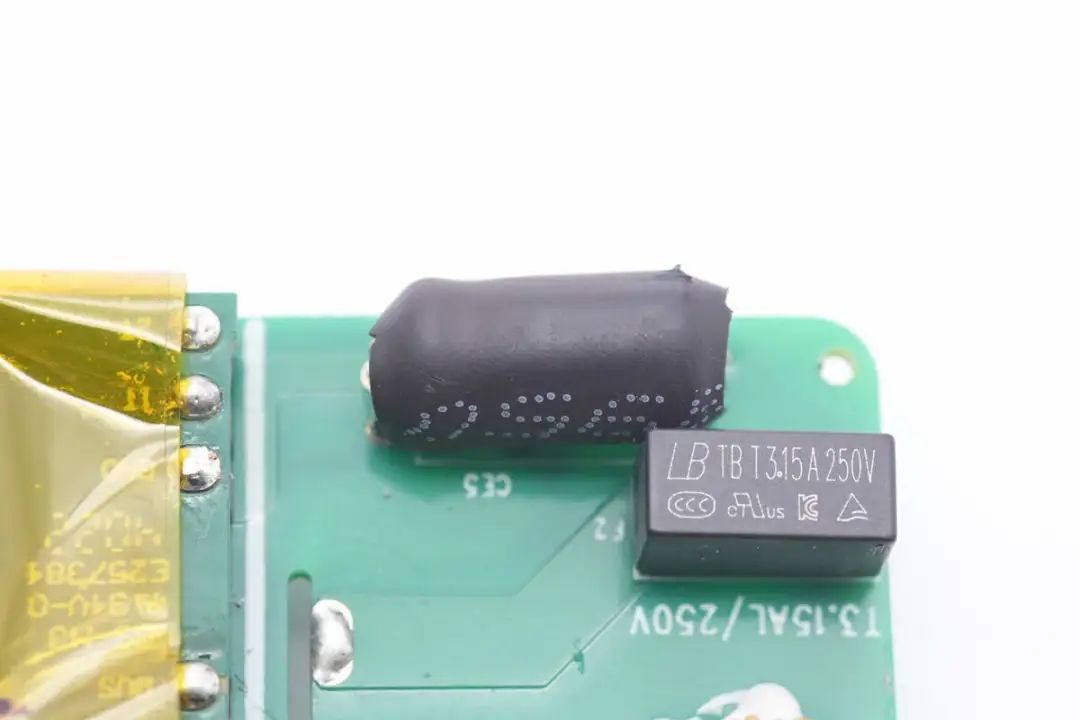

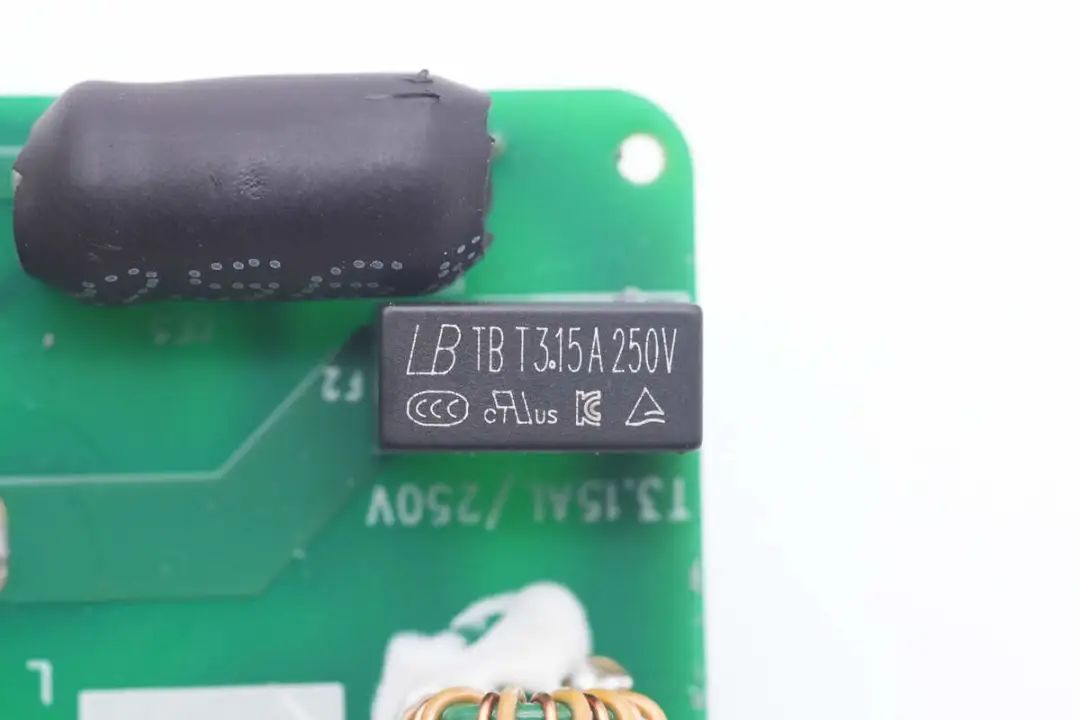

电源输入端保险丝来自蓝宝，TB系列延时保险丝，规格为3.15A 250V。
共模电感采用绝缘线和漆包线绕制，设置在折叠插脚中间的空间内部，穿插布局，节省空间。

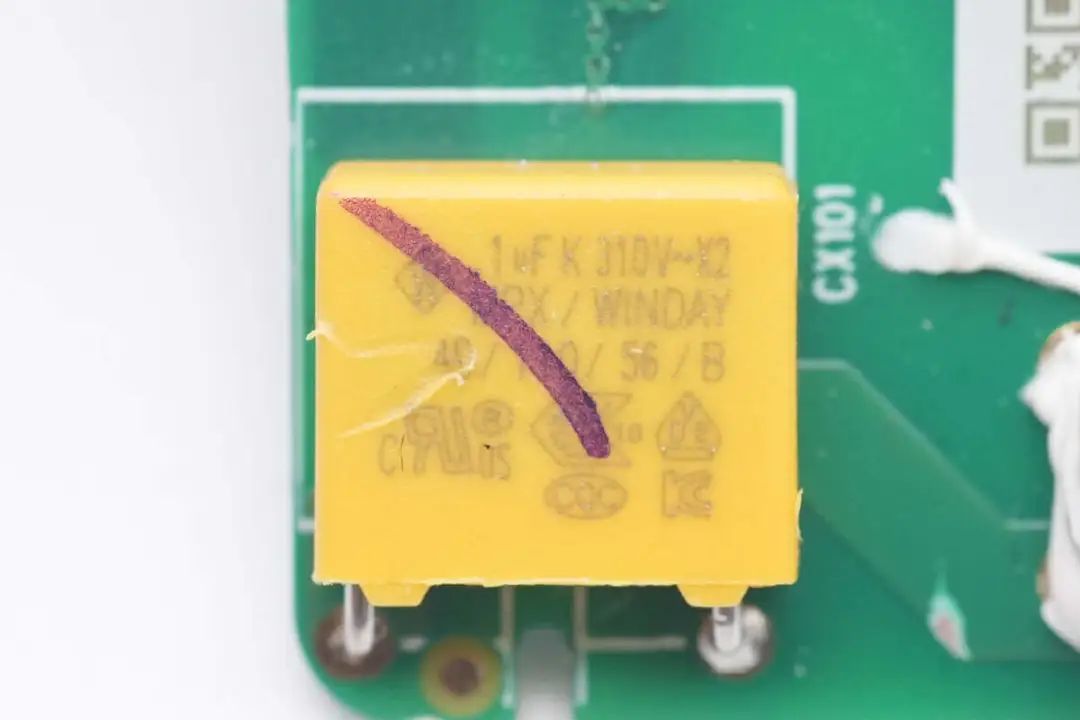

安规X2电容规格为0.1μF。

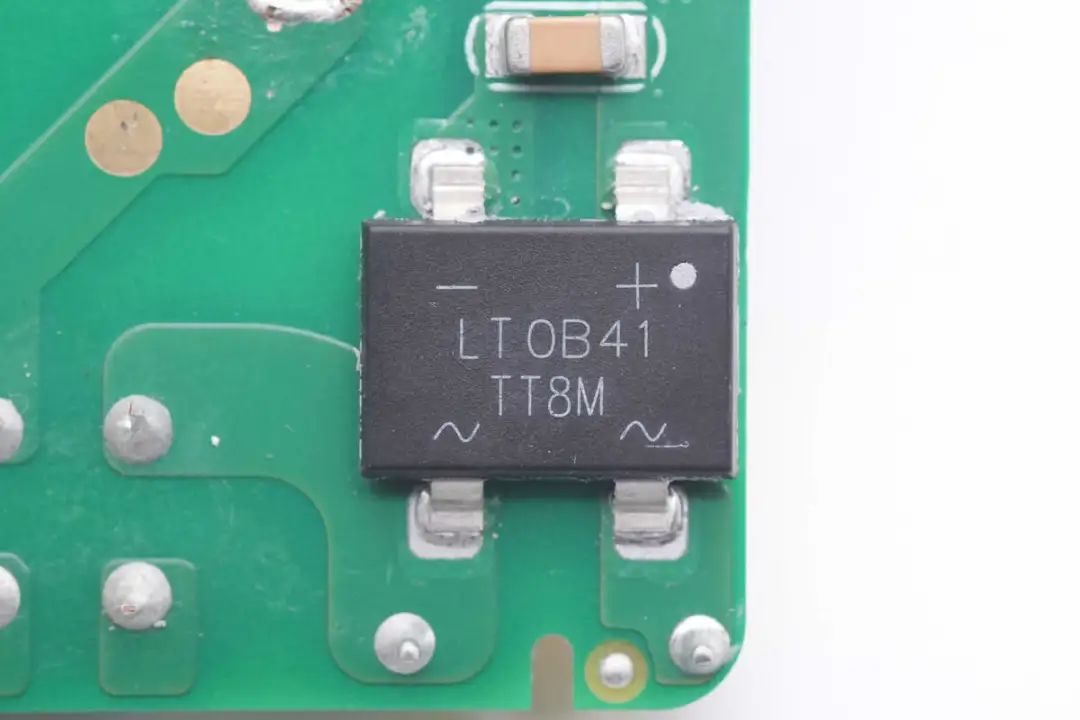

整流桥型号TT8M，规格为8A 1000V。

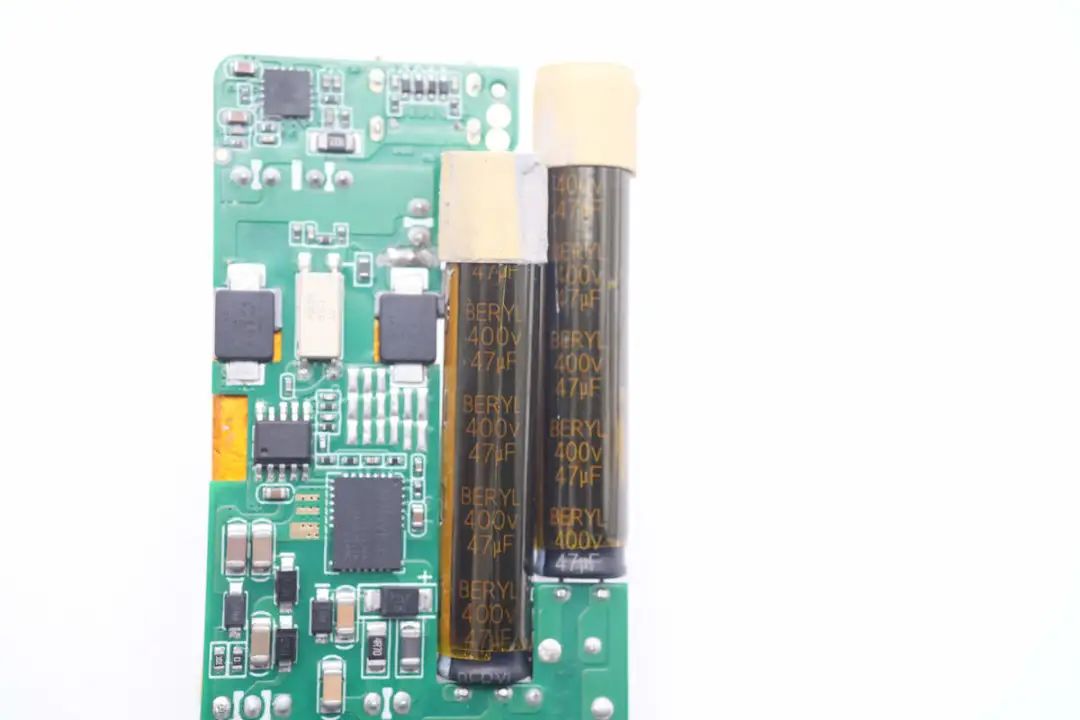

PCB为镂空设计，焊接两颗高压滤波电容。
两颗高压滤波电容来自BERYL绿宝石，规格为400V 47μF，两颗电容容量为94μF。

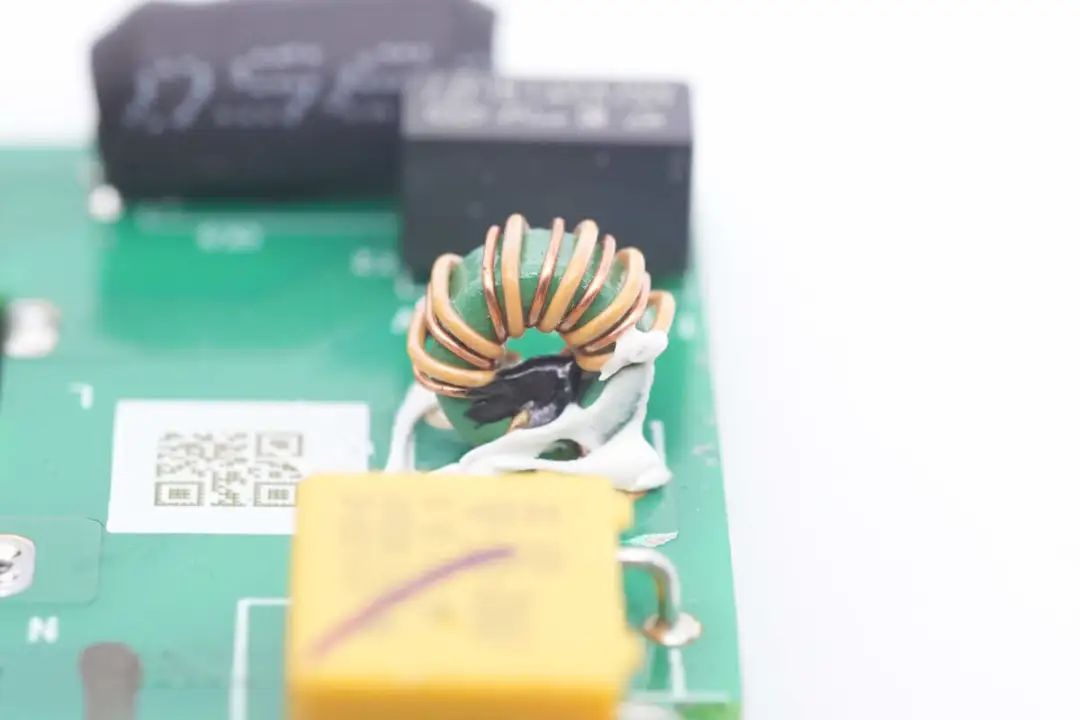

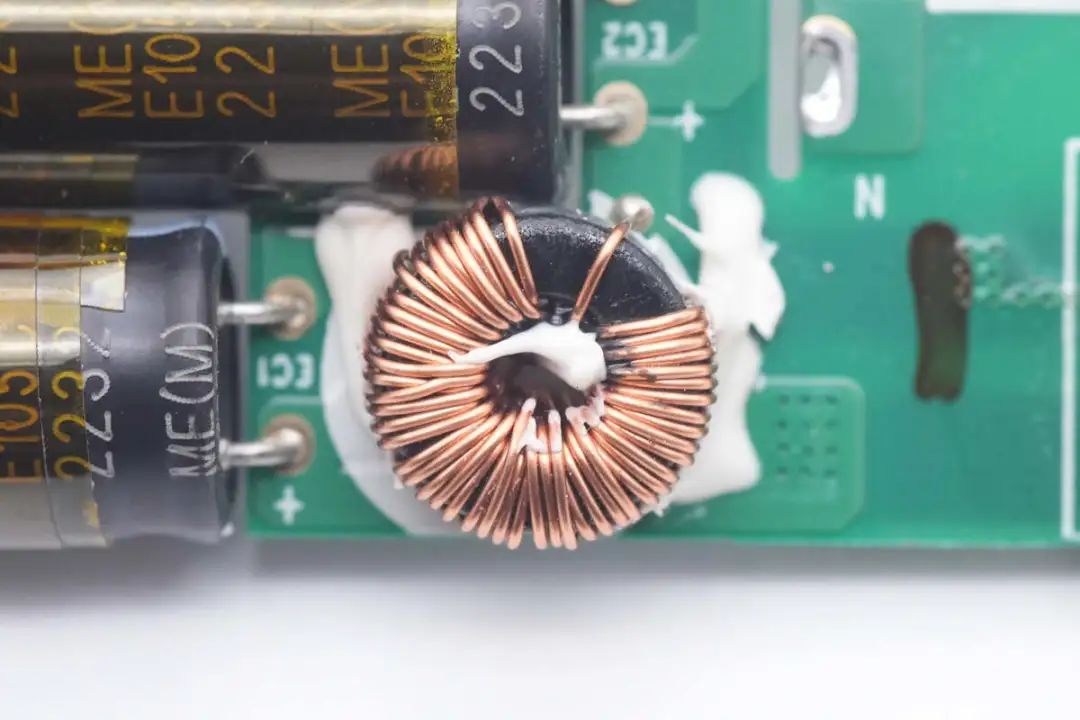

差模电感采用磁环绕制，打胶固定。

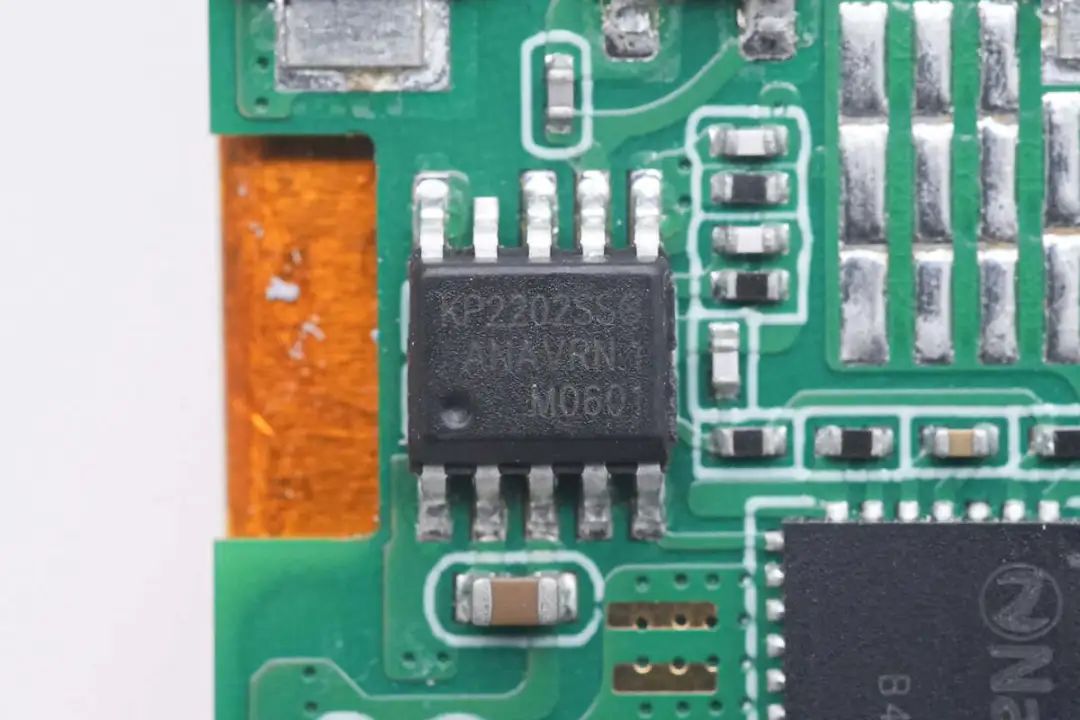

充电器初级主控芯片来自必易微，型号KP2202，是一颗高频准谐振反激PWM控制器，芯片内置高压启动和X电容放电功能，具备快速启动能力和低待机功耗优势。芯片支持500kHz开关频率，谷底开通降低损耗，芯片支持绿色节能模式，待机功耗低于30mW。

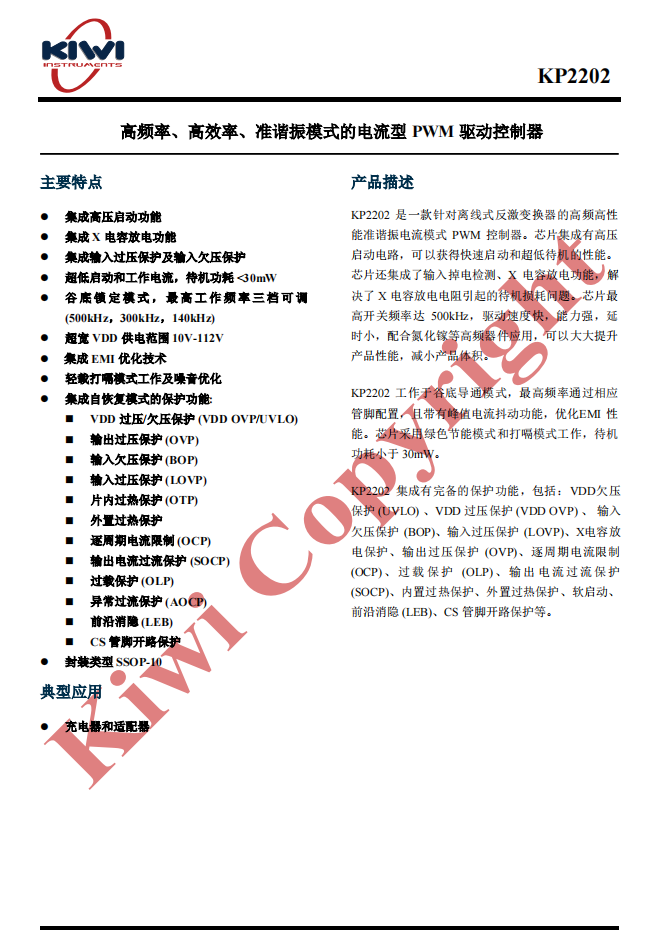

必易微KP2202最高工作频率分500kHz、300kHz、140kHz三档可调；通过峰值电流抖动实现抖频功能；VDD供电范围10-112V；芯片集成完善全面的保护功能，内置驱动器可驱动CoolMos和GaN开关管，此前该芯片已经被傲基65W2C1A超级硅充电器采用。
为主控芯片供电的滤波电容外套热缩管绝缘。

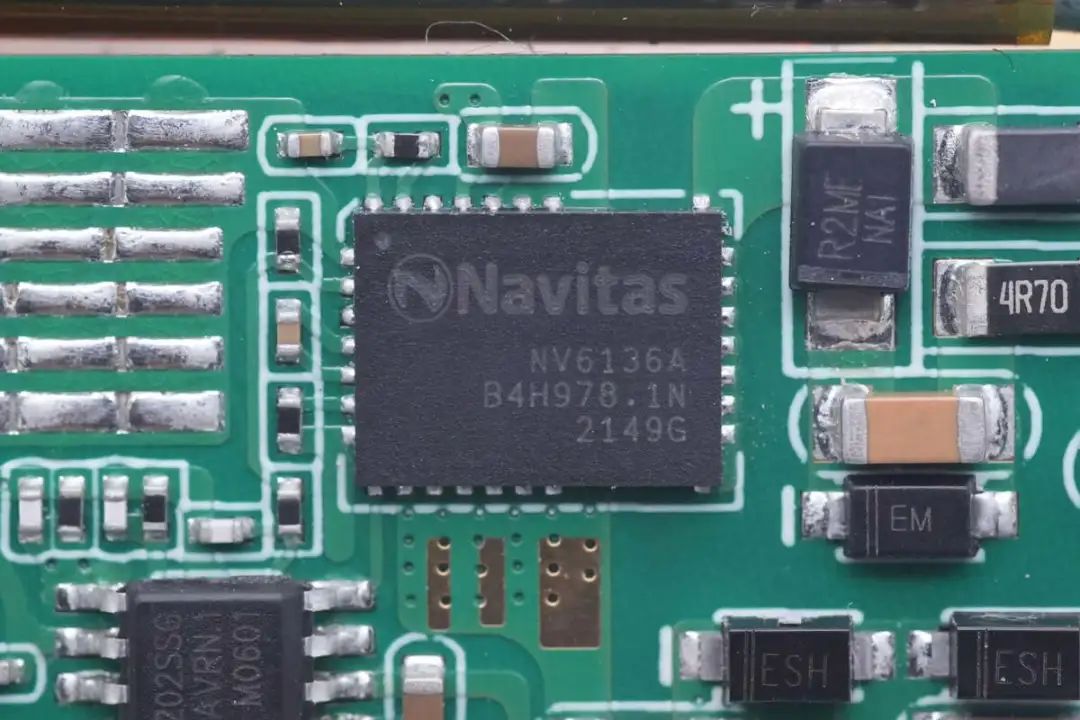

开关管采用纳微NV6136A，这是一颗高集成的氮化镓功率芯片，内置驱动器以及高精度无损耗电流采样电路，消除取样电阻的损耗。NV6136A内置170mΩ导通电阻，耐压700V的氮化镓开关管，支持2MHz开关频率，采用6*8mm QFN封装，节省面积。

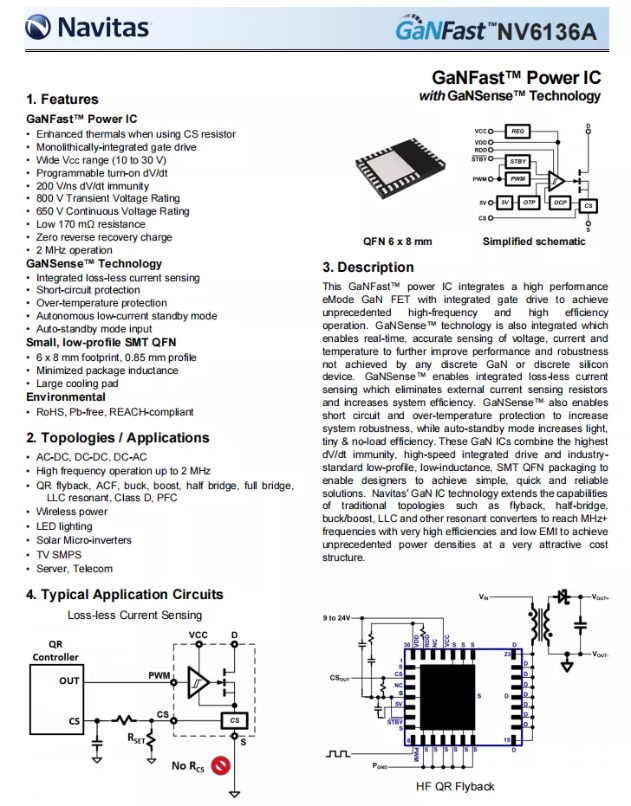

纳微 NV6136A 详细资料。
充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被摩托罗拉68W氮化镓充电器、戴尔60W氮化镓快充、OPPO 50Ｗ饼干氮化镓快充、小米65W 1A1C氮化镓快充充电器、努比亚65W氘锋三口氮化镓快充、联想YOGA 130W双USB-C口快充、安克65W氮化镓充电器（英雄联盟版）等知名品牌的数十款产品采用。

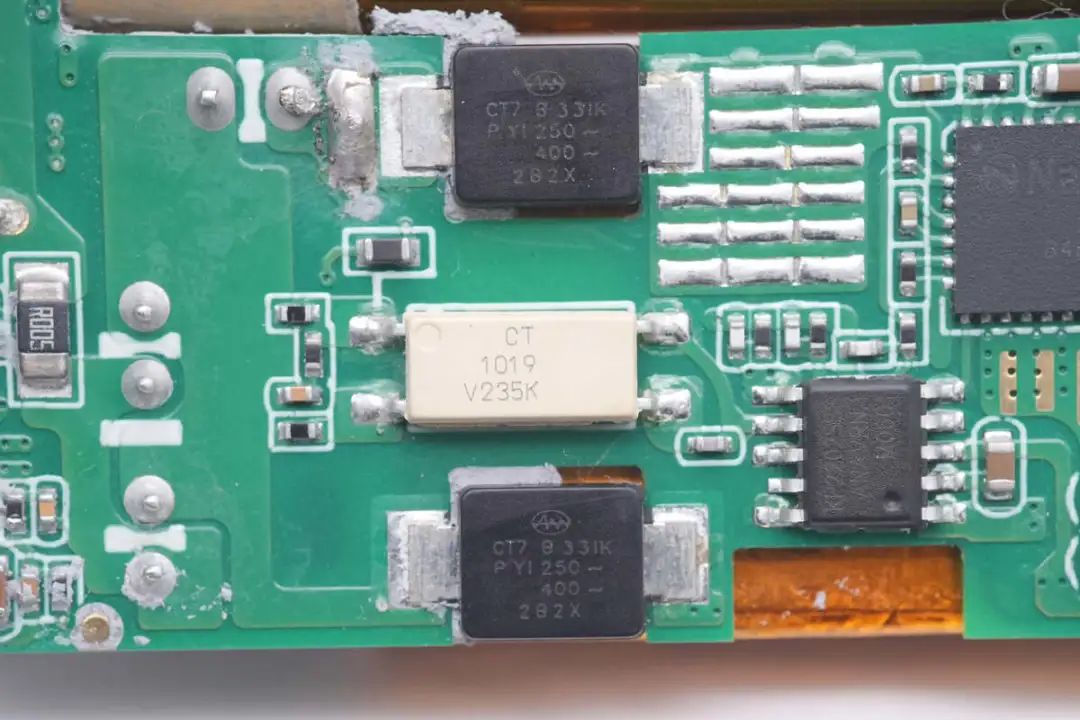

两颗贴片Y电容中间焊接反馈光耦。

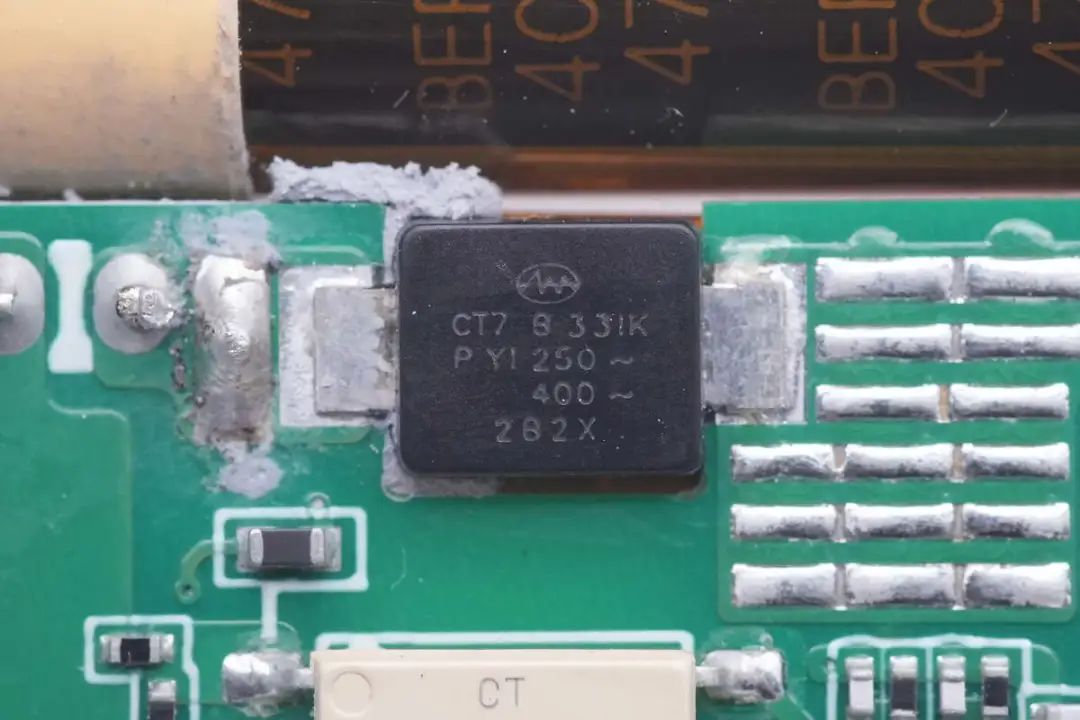

贴片Y电容来自鞍山奇发，为塑封型Y1电容，331K规格，PCB镂空焊接降低厚度。

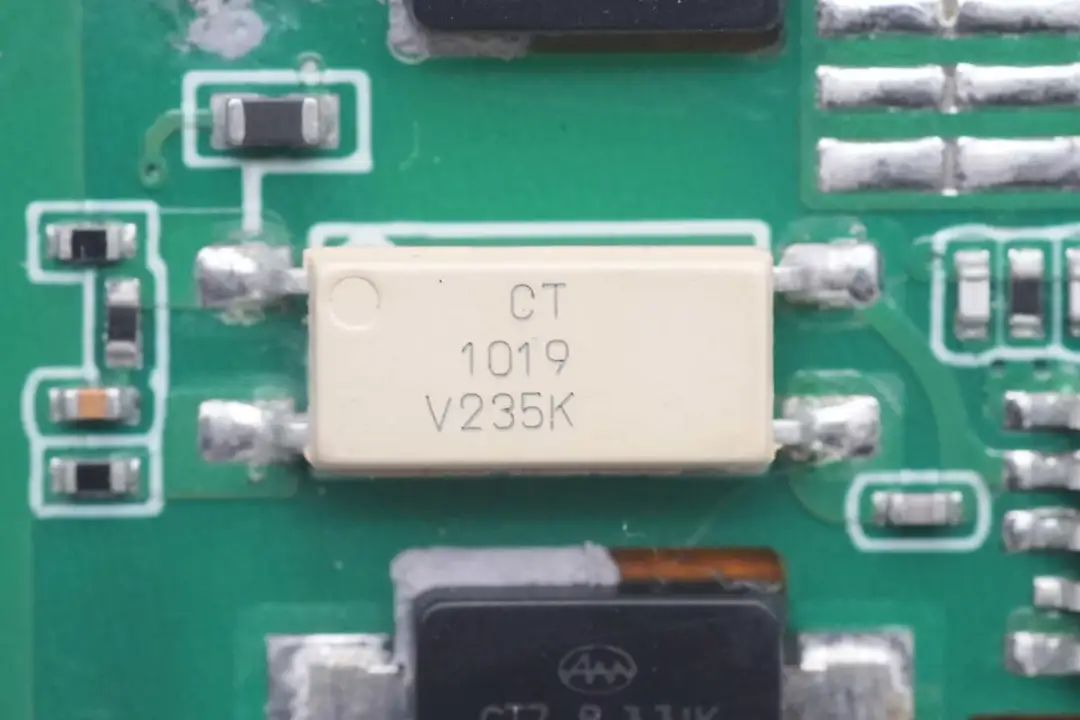

CT1019光耦用于输出电压反馈调节。

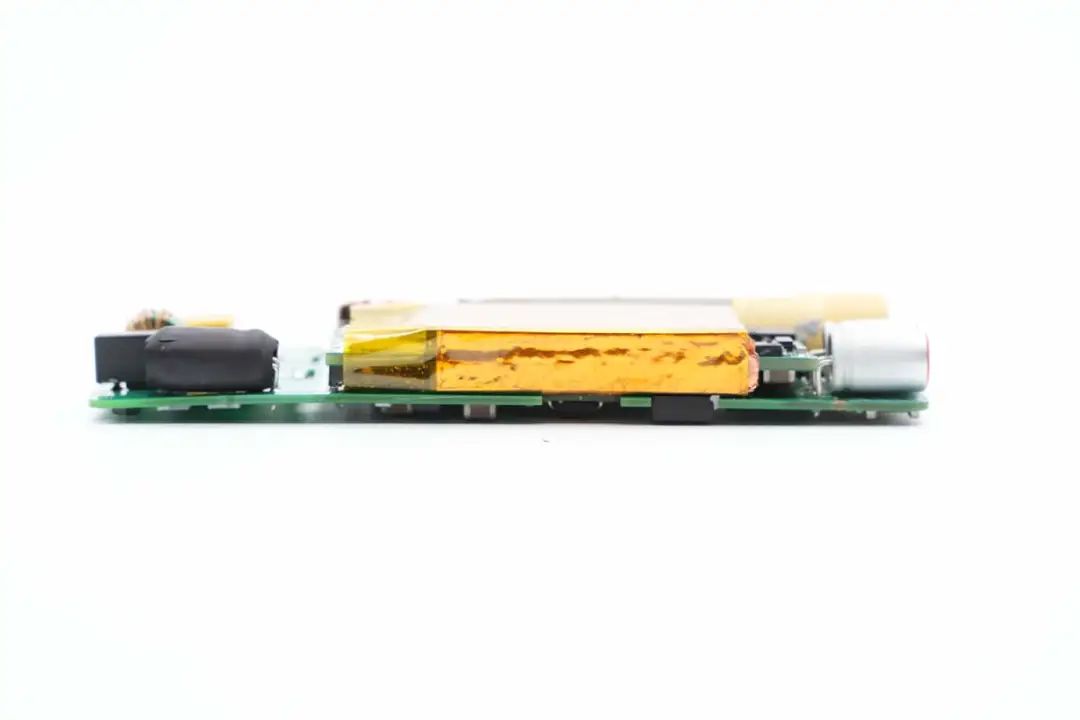

PCBA模块侧面一览，平面变压器焊接在PCB上。

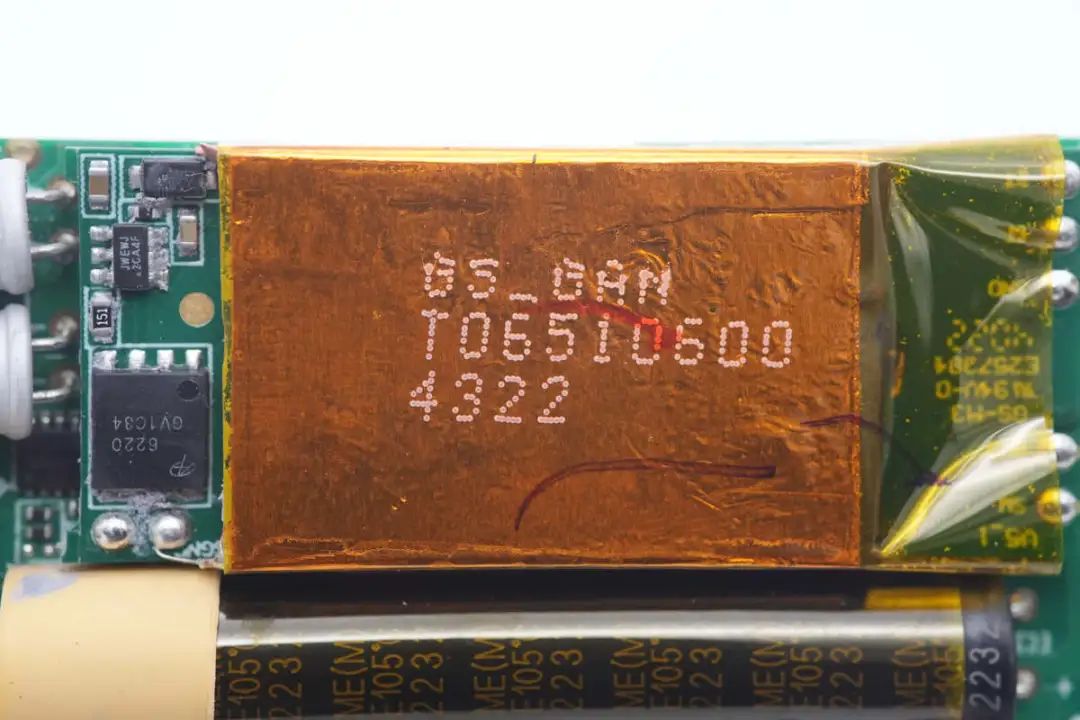

平面变压器磁芯粘贴铜箔屏蔽，并缠绕高温胶带绝缘。

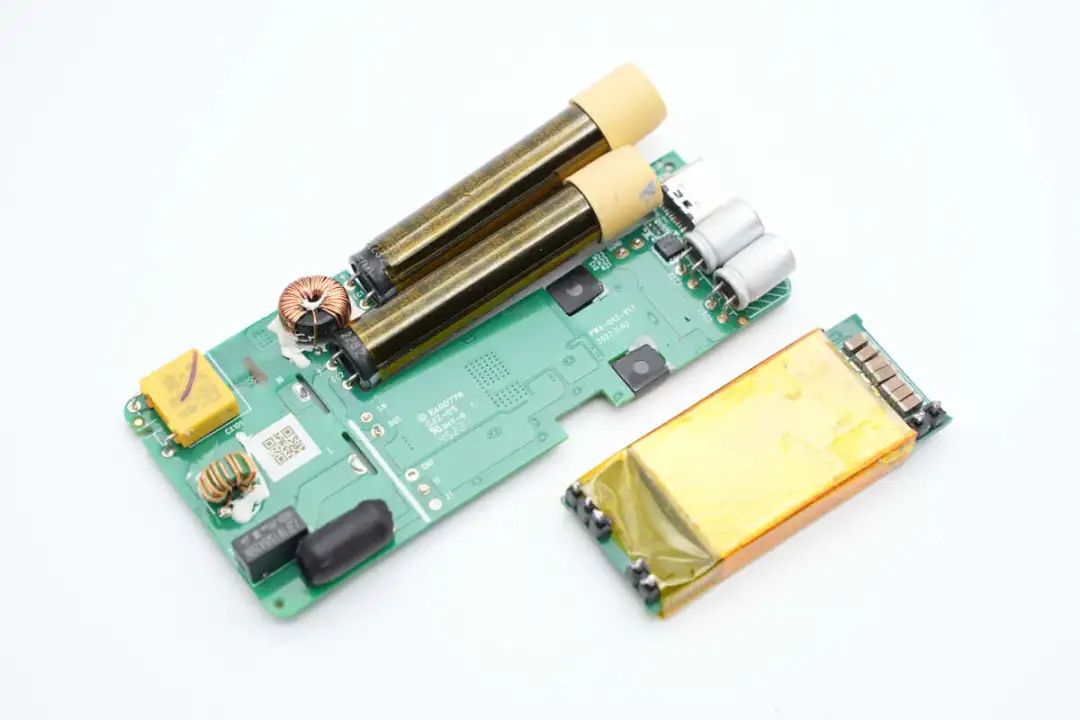

焊接取下平面变压器，继续进行拆解。

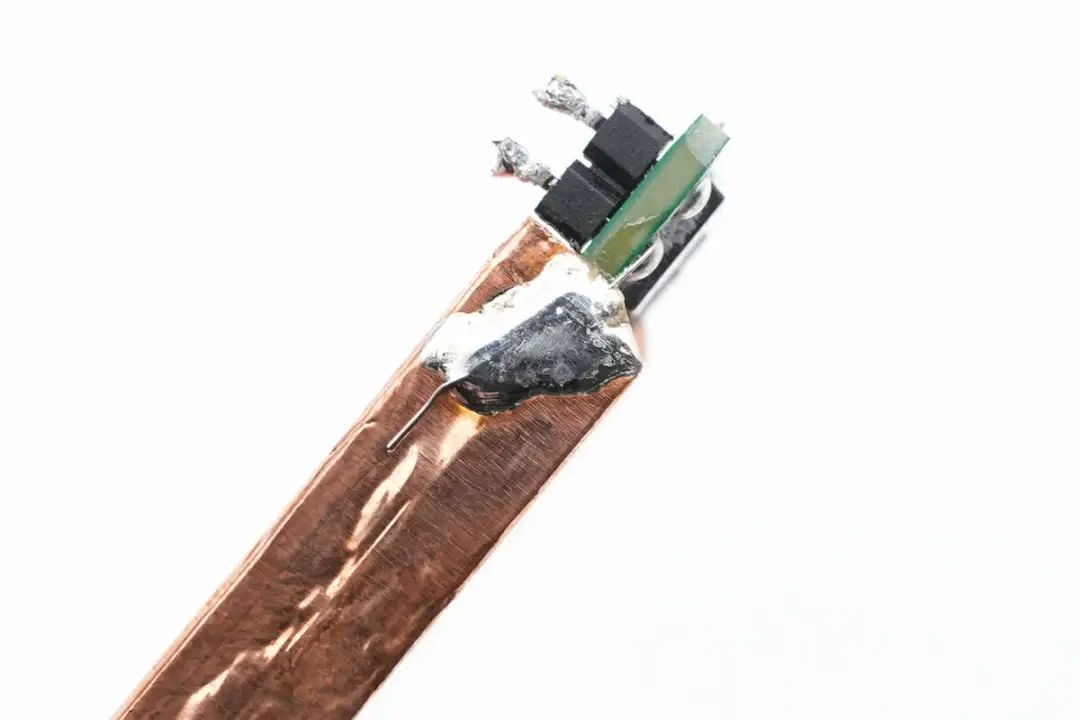

铜箔焊接导线接地。

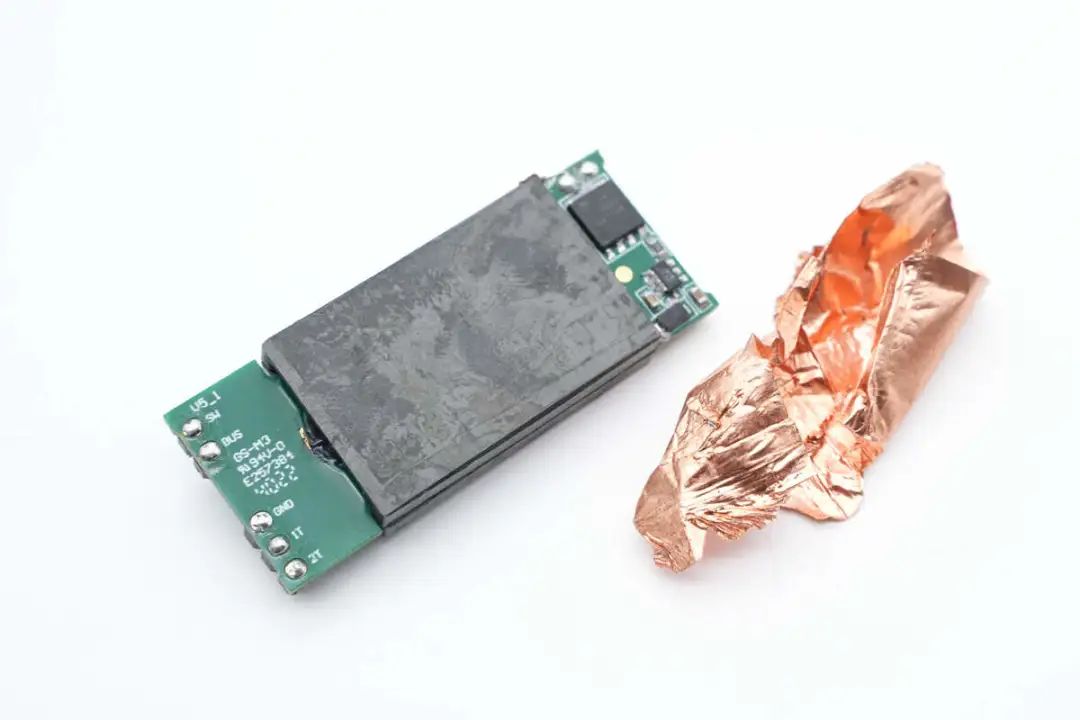

撕下磁芯表面粘贴的铜箔。

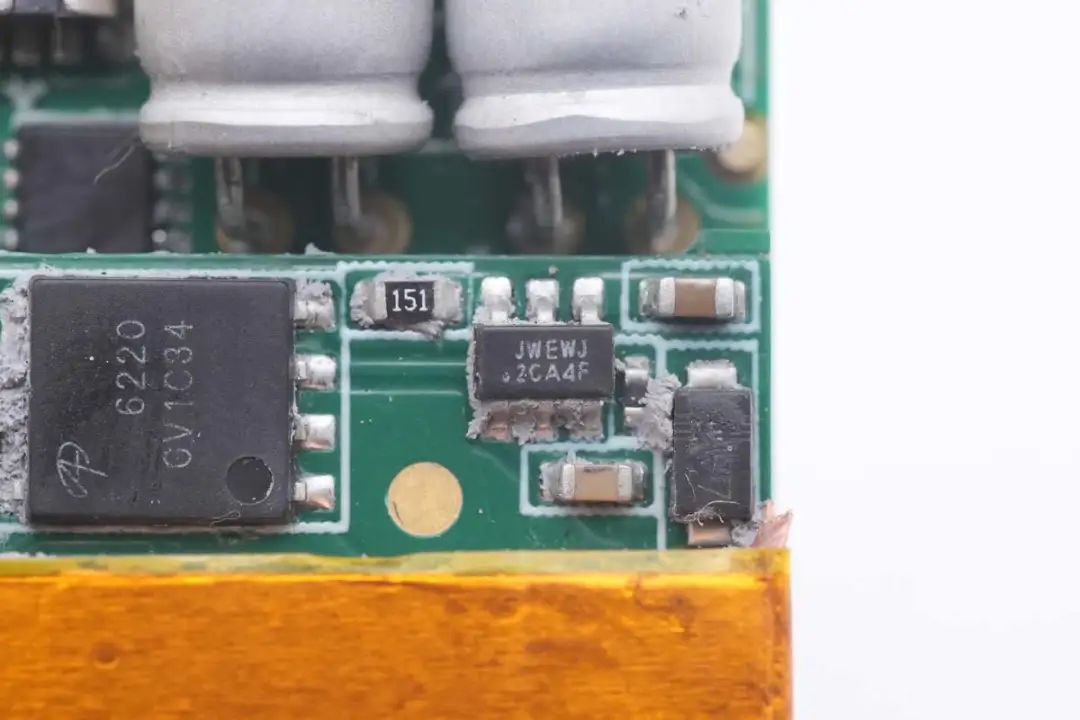

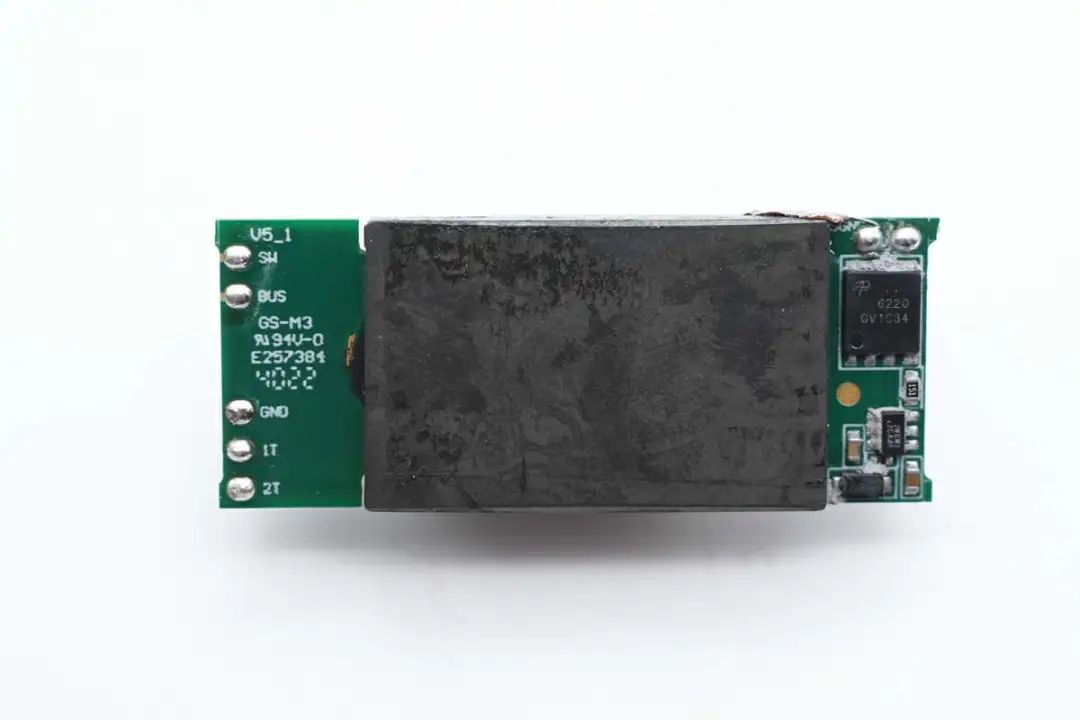

平面变压器输出端焊接同步整流控制器和同步整流管。

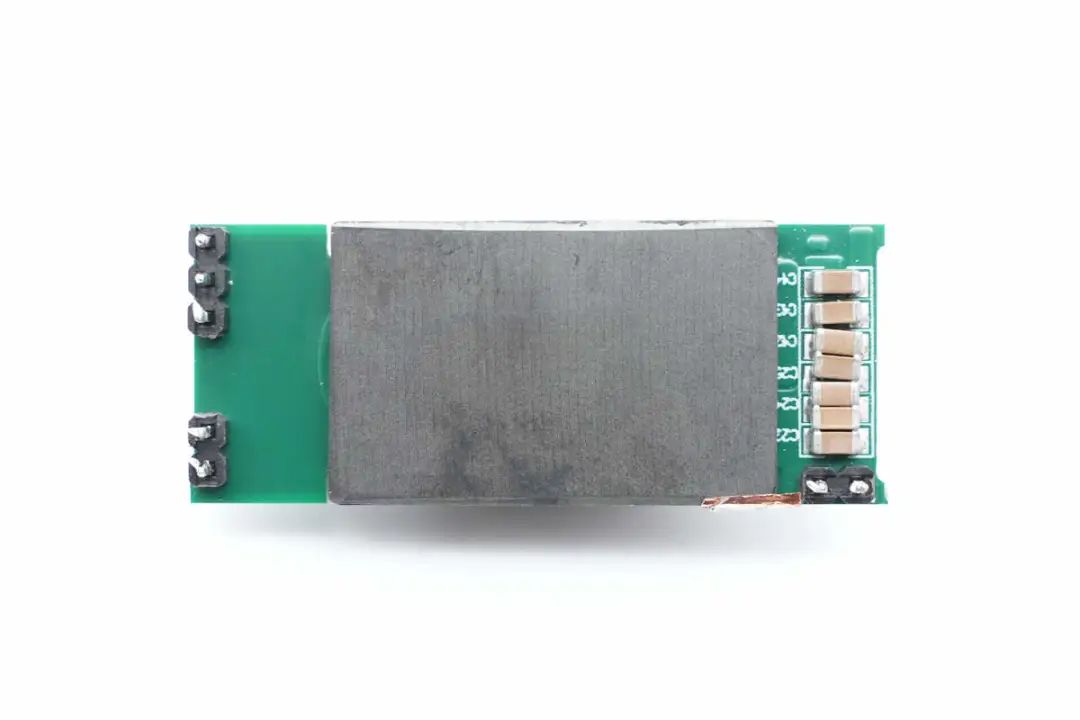

另一面焊接7颗MLCC电容并联用于输出滤波。

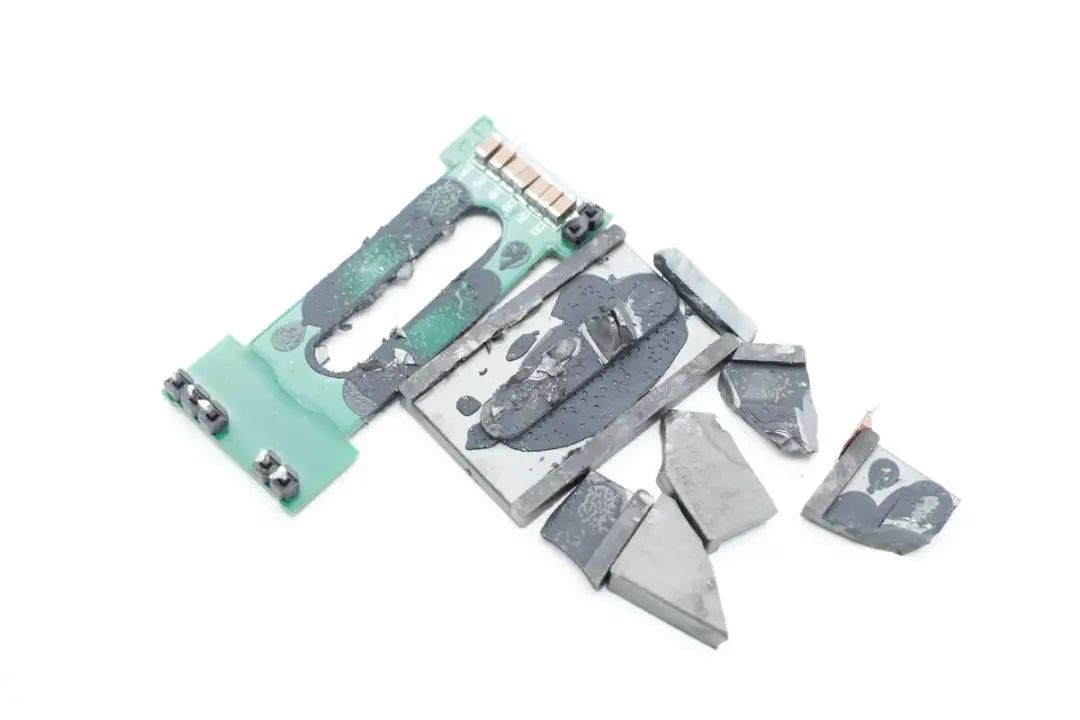

敲碎变压器磁芯，可以看到跑道型PCB线圈。
同步整流控制器来自杰华特，型号为JW7726B，是一颗支持CCM、DCM、QR准谐振以及ACF主动钳位的同步整流控制器，具备快速关断能力。在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压。据了解，目前JW7726系列产品累计发货量已接近千万颗。

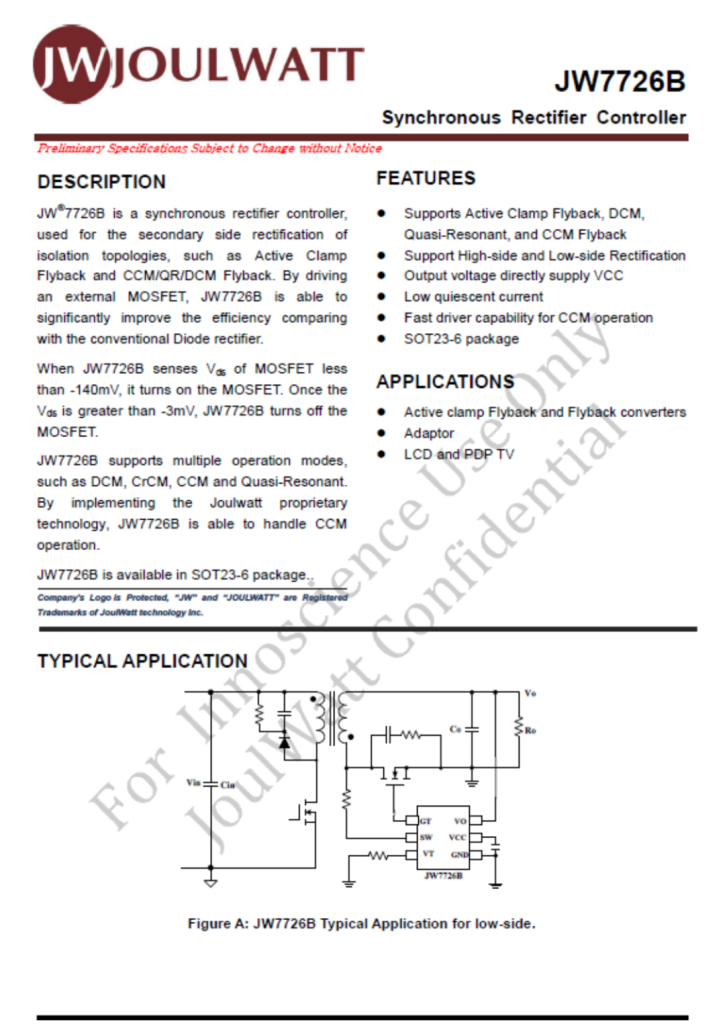

杰华特JW7726B资料信息。
充电头网拆解了解到，杰华特JW7726还被睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓充电器等产品采用。

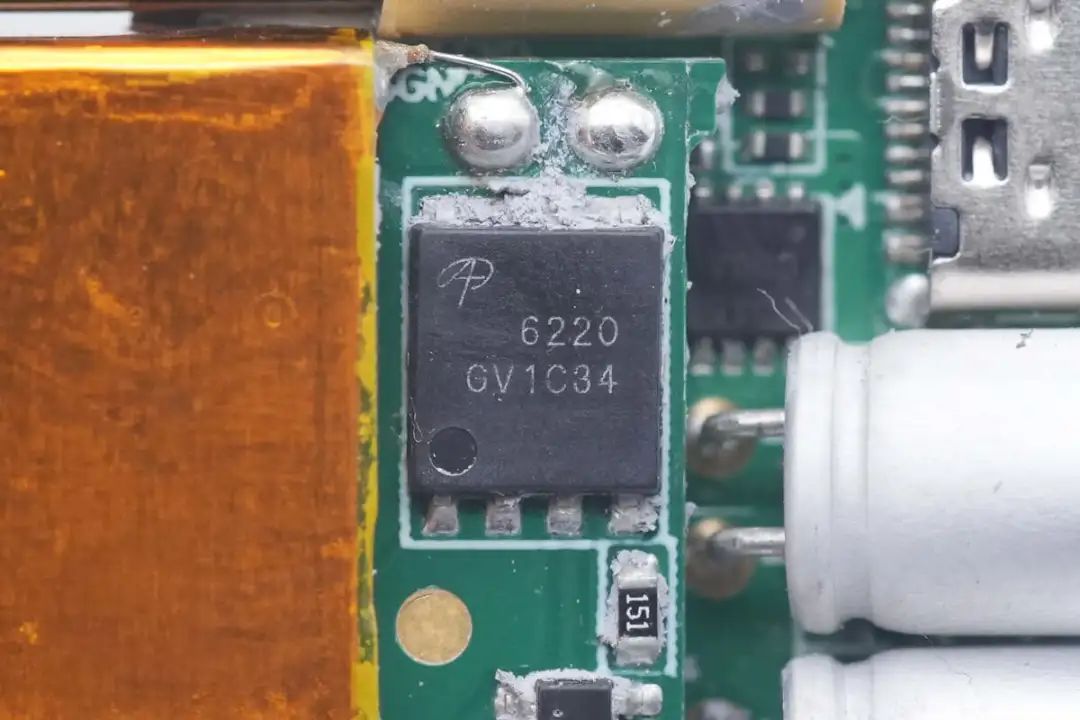

同步整流管来自AOS万代，AON6220，NMOS，耐压100V，导阻6.2mΩ，采用DFN5*6封装。

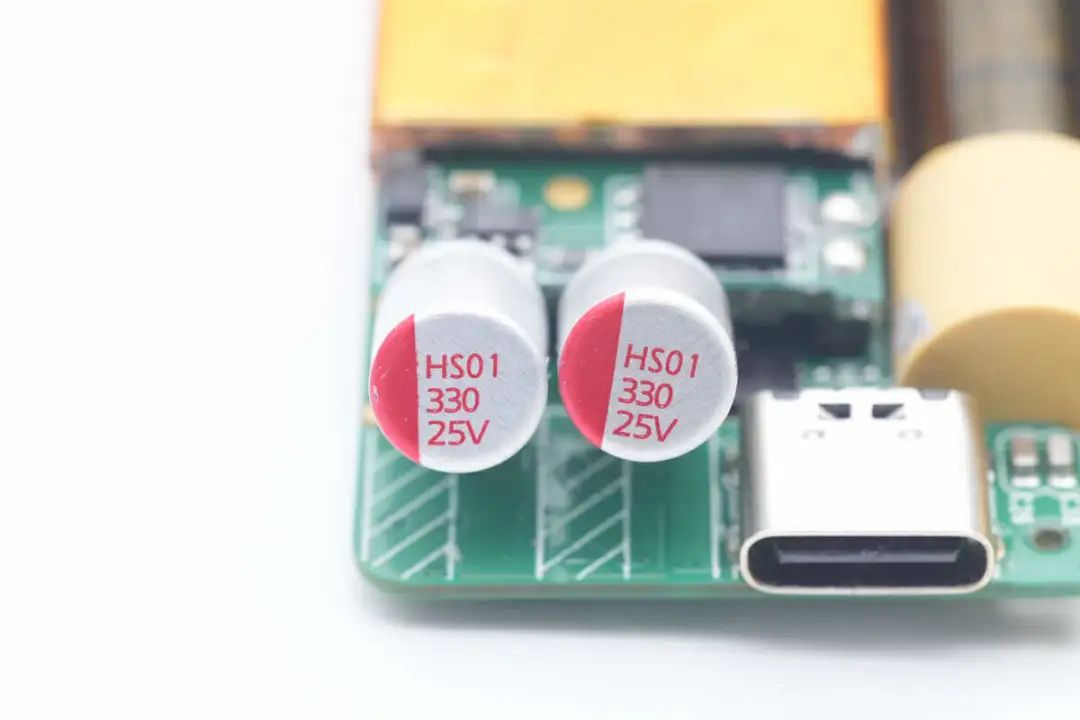

两颗输出滤波固态电容规格为330μF 25V。

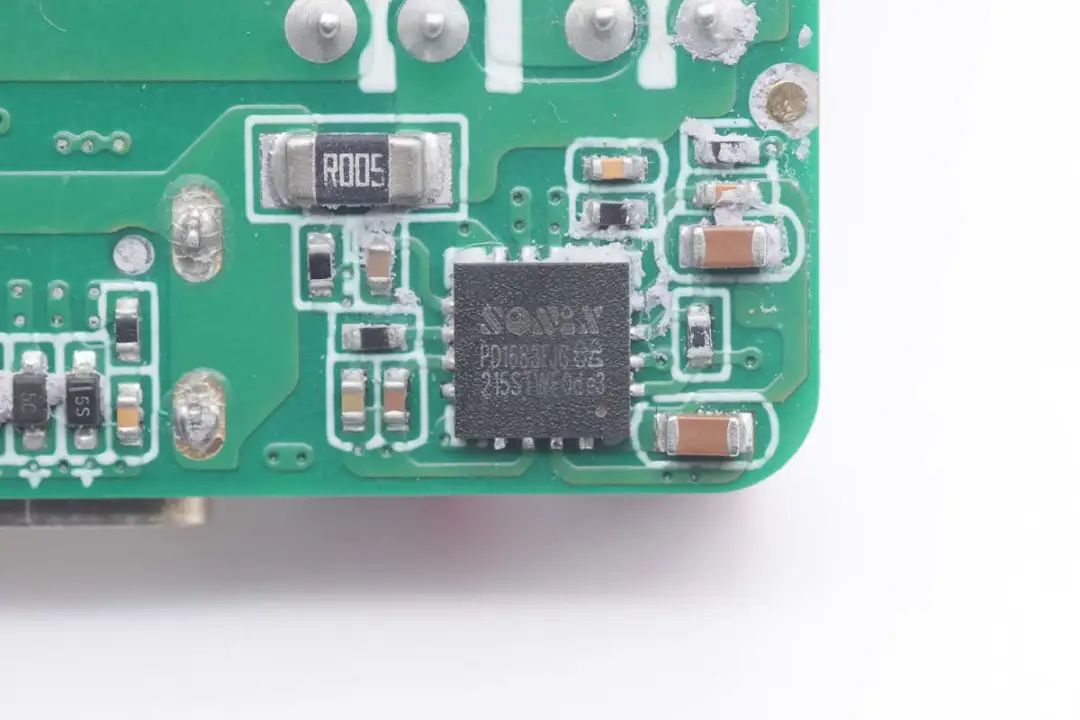

协议芯片采用松翰SNPD1683，这是一颗高度集成的USB Type-C端口控制器，符合最新的USB Type-C和PD标准。充电头网了解到，SNPD1683正式获得了高通QC5认证，成为业界为数不多的QC5快充认证协议芯片。
SNPD1683采用SONiX专有的8051技术，内部为8位的8051处理器、与16 KB闪存存储器，完整的Type-C USB-PD收发器，内置5V稳压电路。D+/D-通讯支持QC和私有协议。支持光耦反馈输出电压，支持10mV精度调节输出电压，支持低端电流采样，支持NMOS/PMOS输出控制，内置放电管。

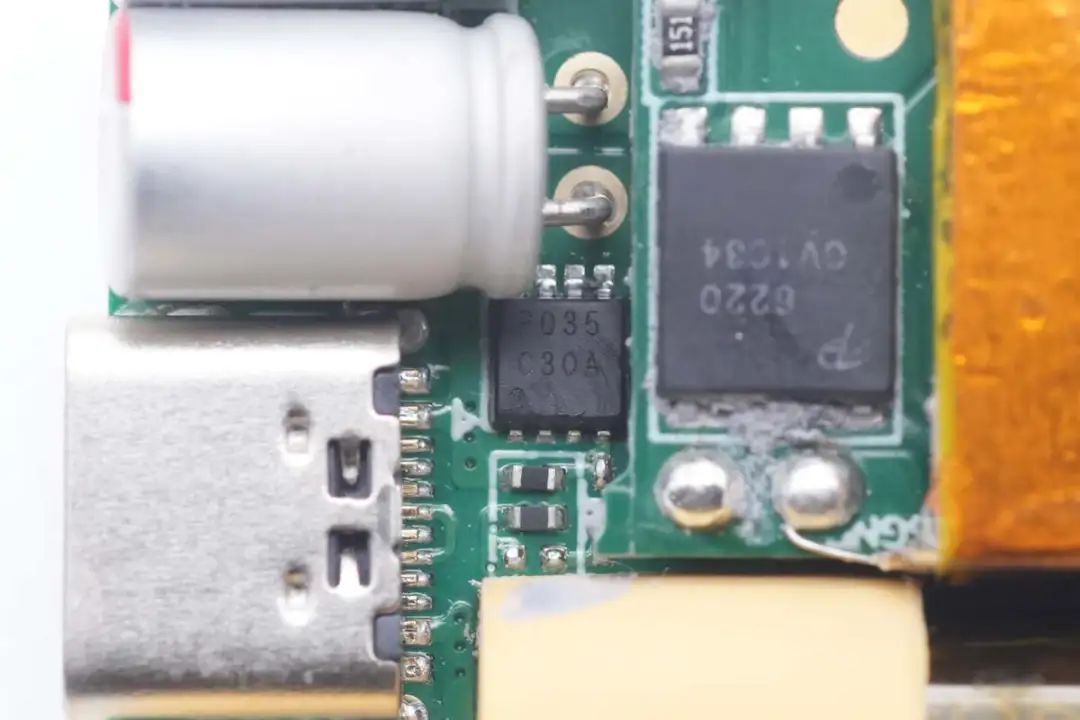

输出VBUS开关管丝印P035。

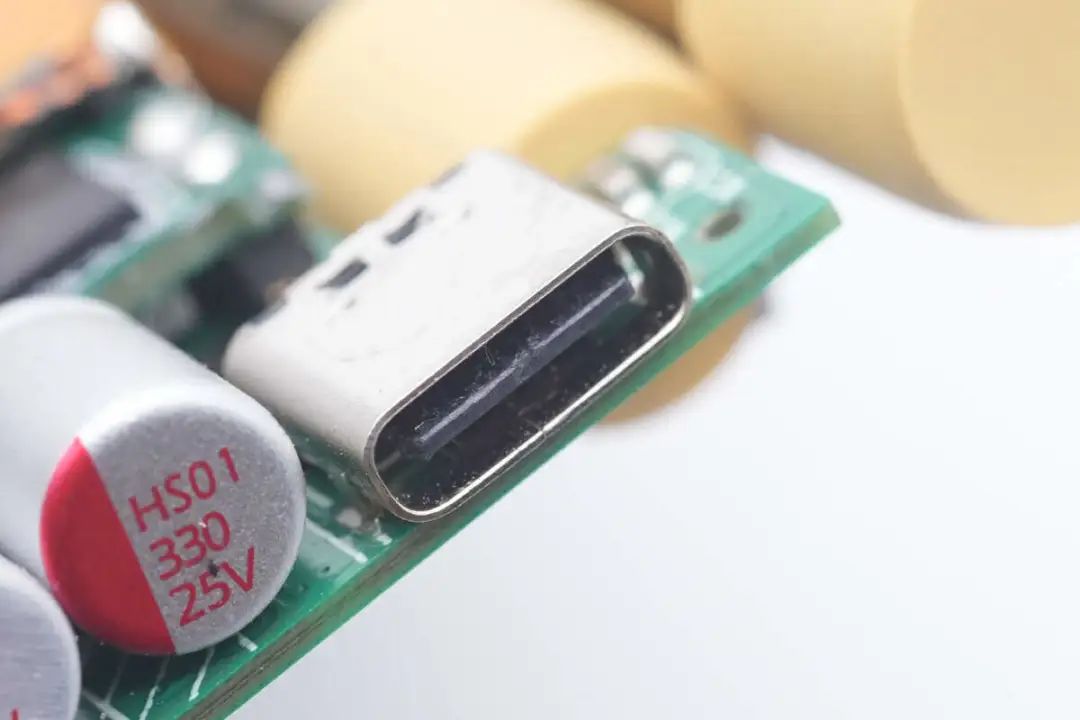

USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

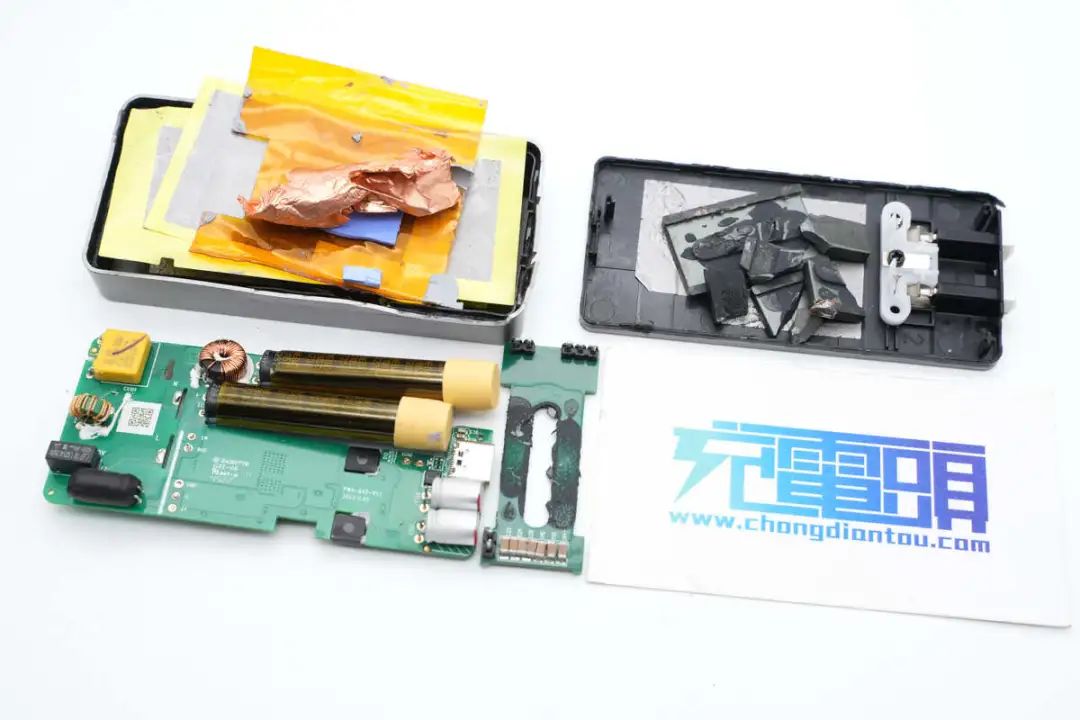

全部拆解一览，来张全家福。
充电头网拆解总结
联想ThinkBook 65W饼干氮化镓充电器采用超薄设计，充电器内置平面变压器和笔形电容，配合折叠插脚和镂空设计，厚度仅为12.8mm，非常便于携带。充电器为单USB-C接口设计，支持65W PD快充输出和5-21V3A PPS快充，满足手机和电脑的快充需求，实用性拉满。
充电头网通过拆解了解到，联想65W氮化镓充电器采用石墨导热贴加导热胶工艺，增强散热性能。内部采用必易微KP2202氮化镓控制器，搭配纳微NV6136A氮化镓功率芯片。同步整流控制器采用杰华特JW7726B，焊接在平面变压器上。高压滤波电容来自绿宝石，笔形电容配合镂空设计降低厚度，内部设计紧凑。
