Orcad原理图放置辅助线的方法

设计当中，可以通过放置辅助线来标识信号方向或者对功能模块进行分块标识。

1）执行菜单命令“Place-Line”（快捷键“Shift+L”），激活放置状态。

2）在一个合适的位置单击鼠标左键，找到下一个位置单击鼠标左键确认结束点。

3）在放置之后双击放置的线段，可以对辅助线属性进行设置，如图1所示。

① Line：可以选择辅助线是实心的还是虚线。

② Line：可以设置辅助线的宽度。

③ Color：可以设置辅助线的颜色。

图1辅助线属性设置

例如，需要放置一个指示信号流向的箭头，首先需要执行菜单命令“Place-Polyline”（快捷键“Y”），画出一个三角形，斜线部分只需按住Shift键即可自由角度走线，如图2所示。推荐将格点设为5，这样我们画形状时，直线不会容易弯曲且也能画出我们想要的形状。双击画好的箭头图形双击可以按照图3所示设置箭头填充属性，绘制效果如图4所示。

图2 shift自由角度走线

图3箭头填充属性设置

图4 绘制的箭头辅助线

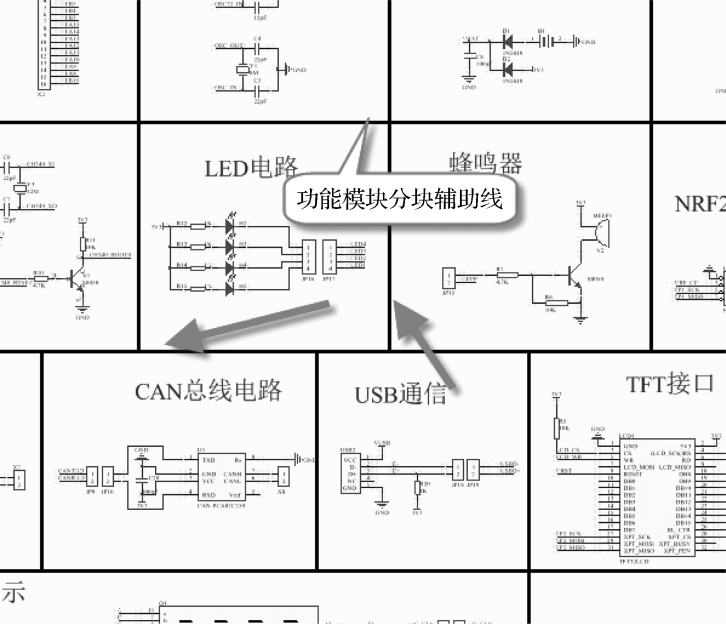

有时也会用辅助线来进行电路功能分块，以方便对电路功能模块的区分识别，如图5所示。

图5-55 功能模块分块辅助线
