ADUM1201能否实现双向传输？

本期小编将为大家分享的热门问答帖来自接口与隔离专区。赶紧来看看👇，您是否也有相同的疑惑？点击“阅读原文”前往论坛发帖提问获取ADI专家的支持吧~

ADUM1201能否实现双向传输

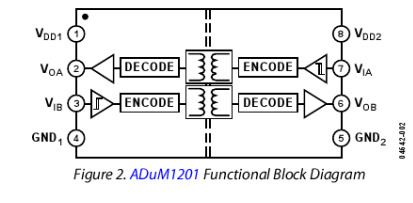

1.我看数据手册里的框架图，所以想将2和3并联，将6和7并联。这样可以实现I/O信号的隔离吗？

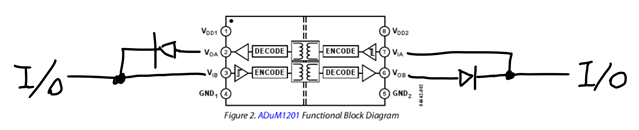

2.或者是在左侧和右侧都加上一个低导通电压的二极管，这样可以实现吗？

不是很建议这样做, 输入会被反向输出回来, 改变电平的时候,高低电平将短路。

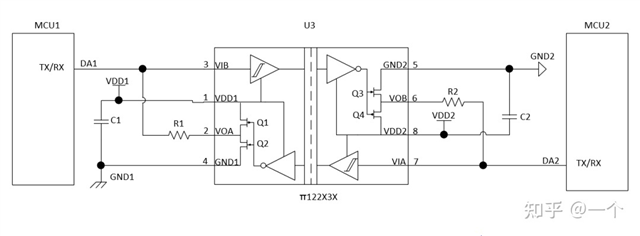

不知道我这样可以吗，我看到另外一款的隔离芯片，将二极管改成了电阻，由于阻抗的不同，这个是他们官方给出的方案，并且我查到他们还申请了这个专利。我不知道这种能不能应用于adum1201

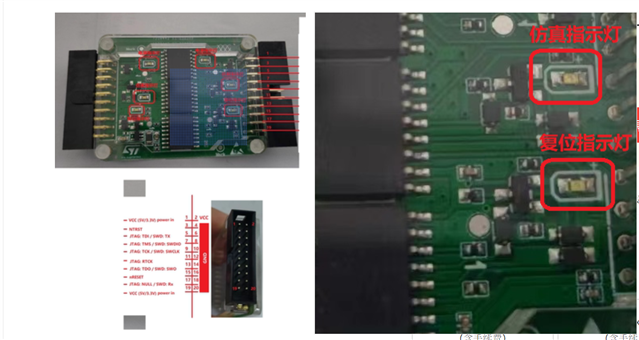

这可能需要您对照实物进行一步一步分析。我们有USB隔离器， 您可以参考一下， ADUM3165从USB上隔离隔离之后再连JLink也是一种办法。如果您的目的是隔离J-link的话。
