前言
充电头网拿到了HP惠普新推出的一款双USB-C笔记本电源适配器，这款电源适配器采用梅花电源插座，支持使用不同长度的电源线，便于携带，为金属外壳的笔记本供电时，也不会出现麻手的情况，提升使用体验。
这款电源适配器还具备两个USB-C输出接口，支持单口65W功率盲插和双口功率自动分配，并且支持PPS快充，对笔记本电脑和手机都有很好的快充兼容性。下面充电头网就对这款惠普电源适配器进行拆解，一起看看内部的用料和设计。
此前充电头网还拆解过惠普330W笔记本电源适配器、惠普笔记本90W PD快充、惠普65W USB PD快充充电器、惠普笔记本电脑65W PD快充充电器、惠普45W USB-C电源适配器等产品，欢迎查阅。
惠普65W氮化镓电源适配器外观

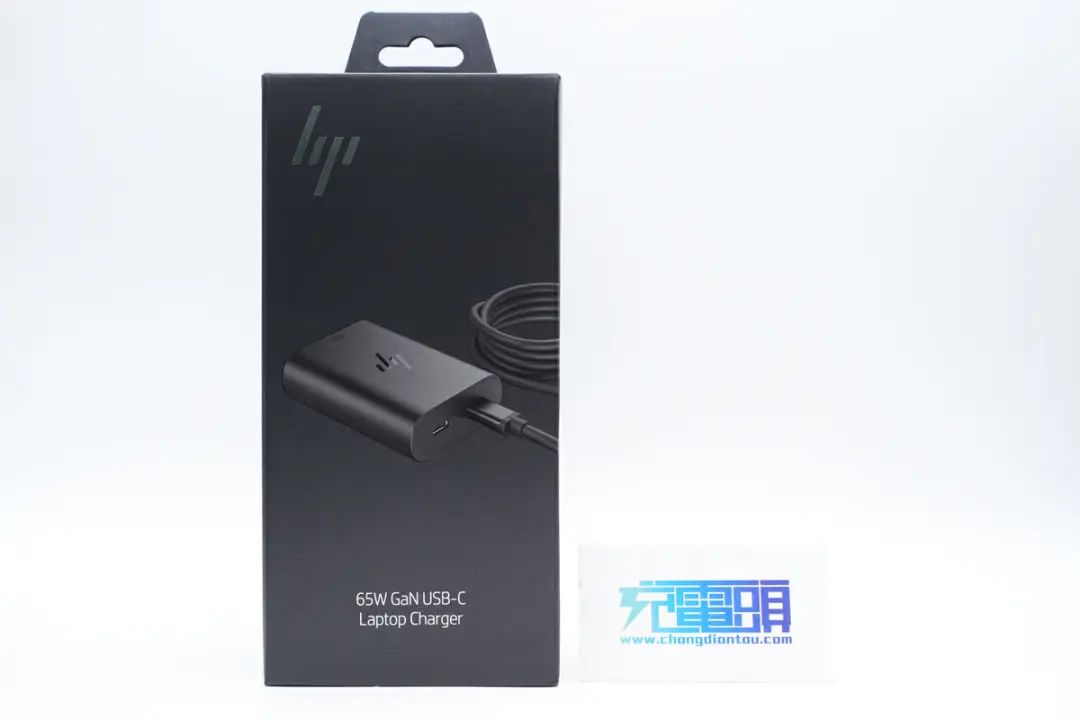

产品从包装到设计都显得十分高端上档次，HP品牌以及产品名称烫银工艺处理，套装外观在黑色背景下显得神秘而气质十足。
侧面是产品三大卖点标识，小巧且性能强大，快速充电，适配手机、笔电、iMac等USB-C设备。

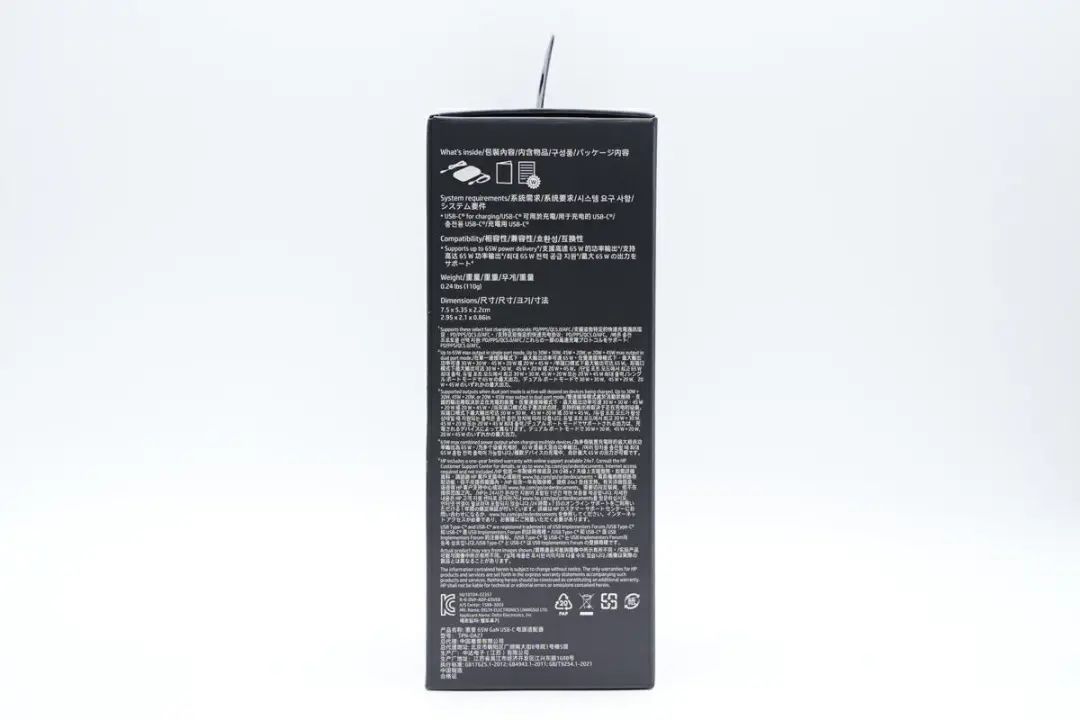

另一侧印有包装清单、产品尺寸、重量以及型号等信息，总代理中国惠普有限公司，生产厂中达电子（江苏）有限公司。

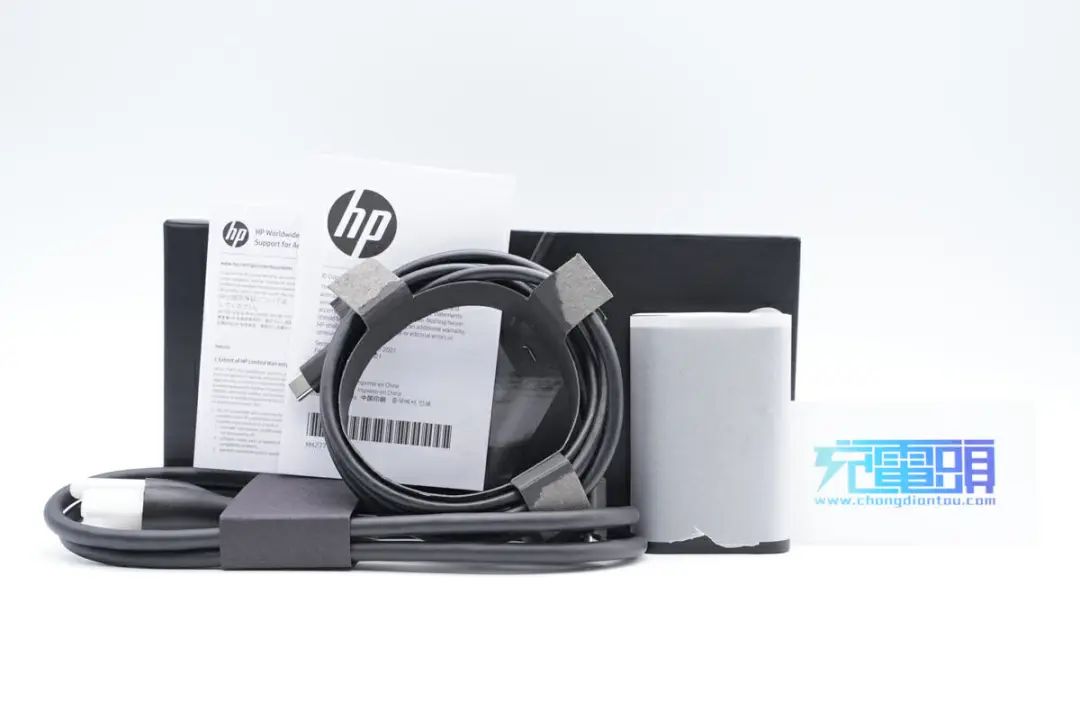

包装内含适配器、电源线、C to C线以及使用说明书等。
电源线固定纸圈压印HP品牌，插头插脚套有保护塑料壳。

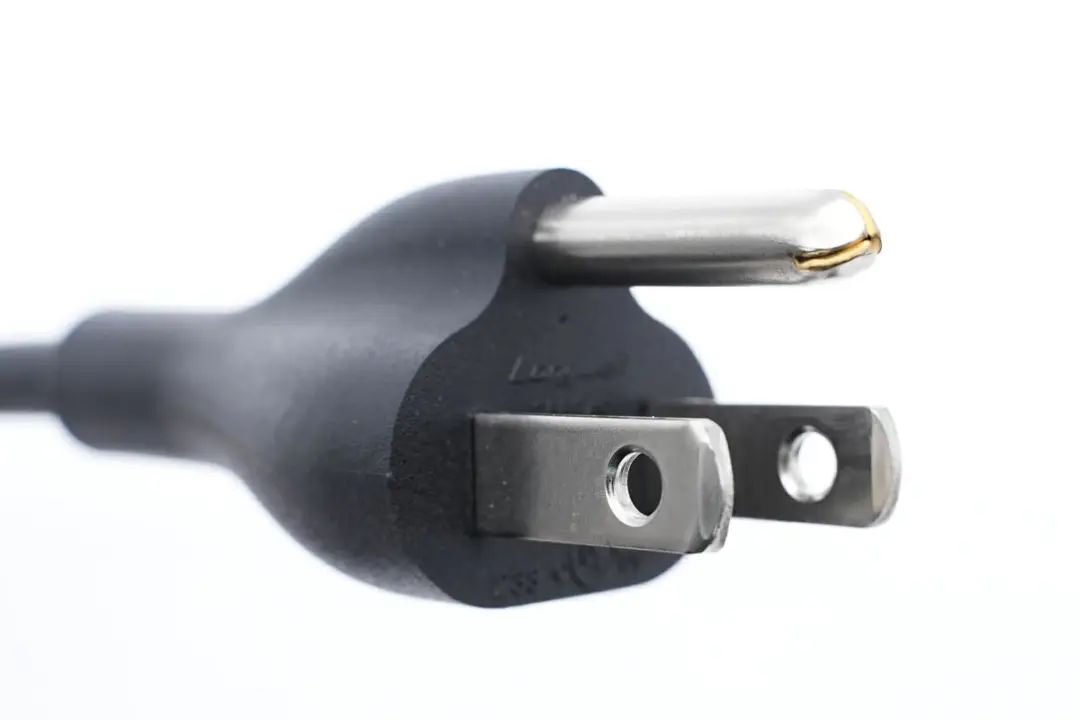

插头插脚为美规。

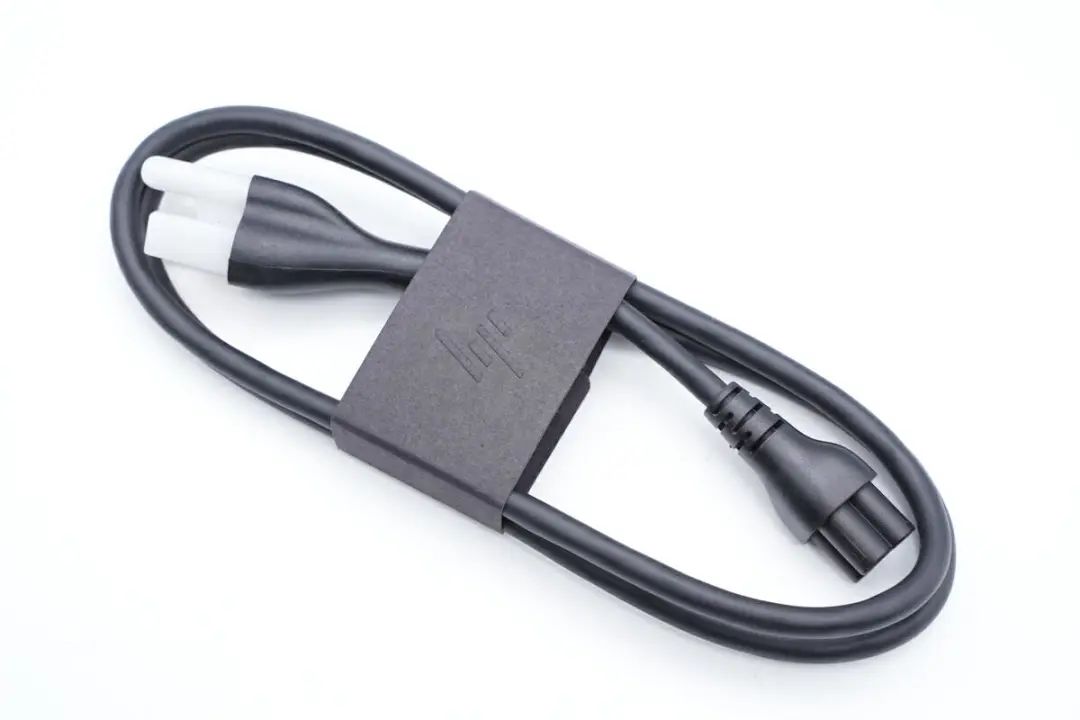

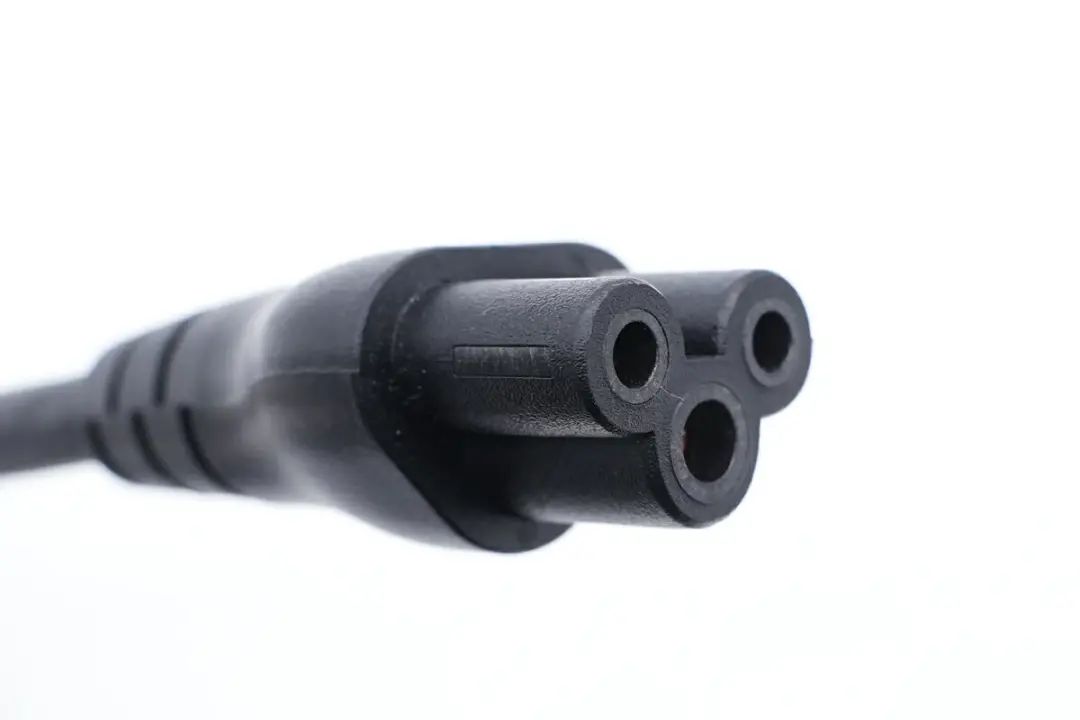

另一端为梅花插头。

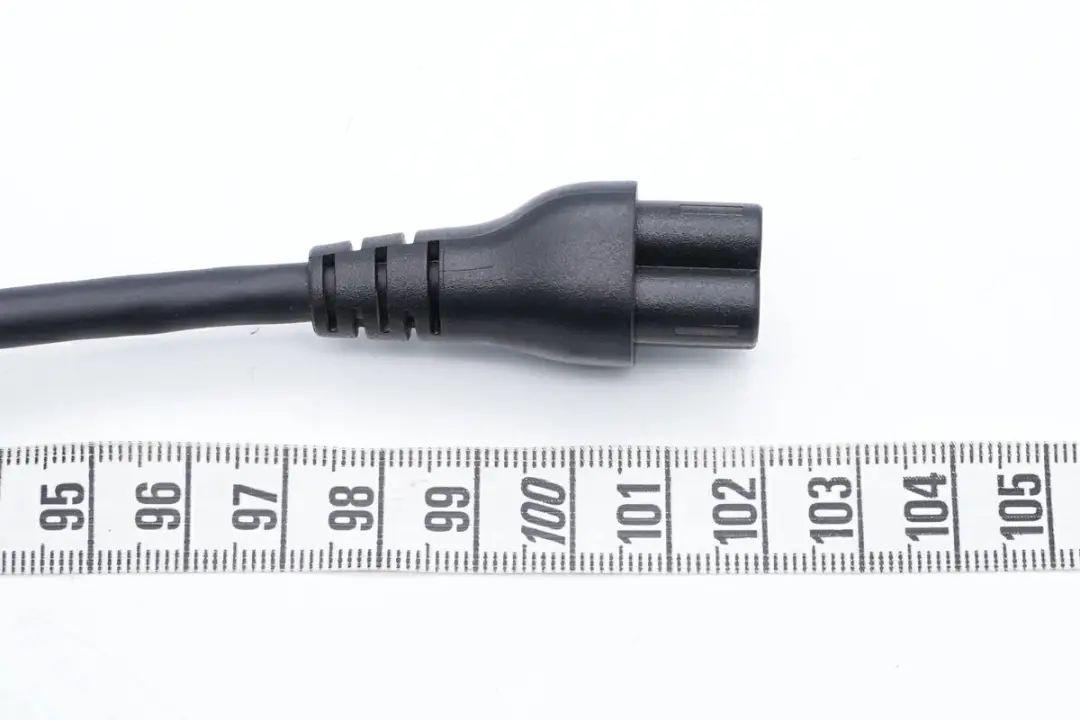

测得电源线长度约102cm。

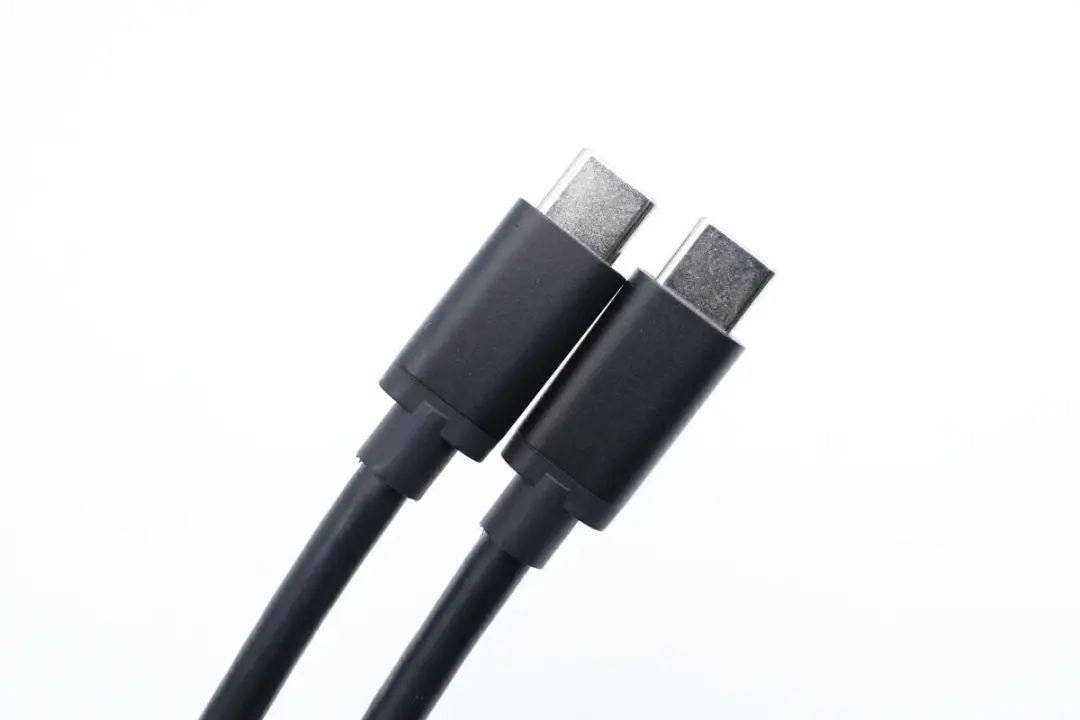

CC线通体黑色，两端线头外壳磨砂方便插拔。

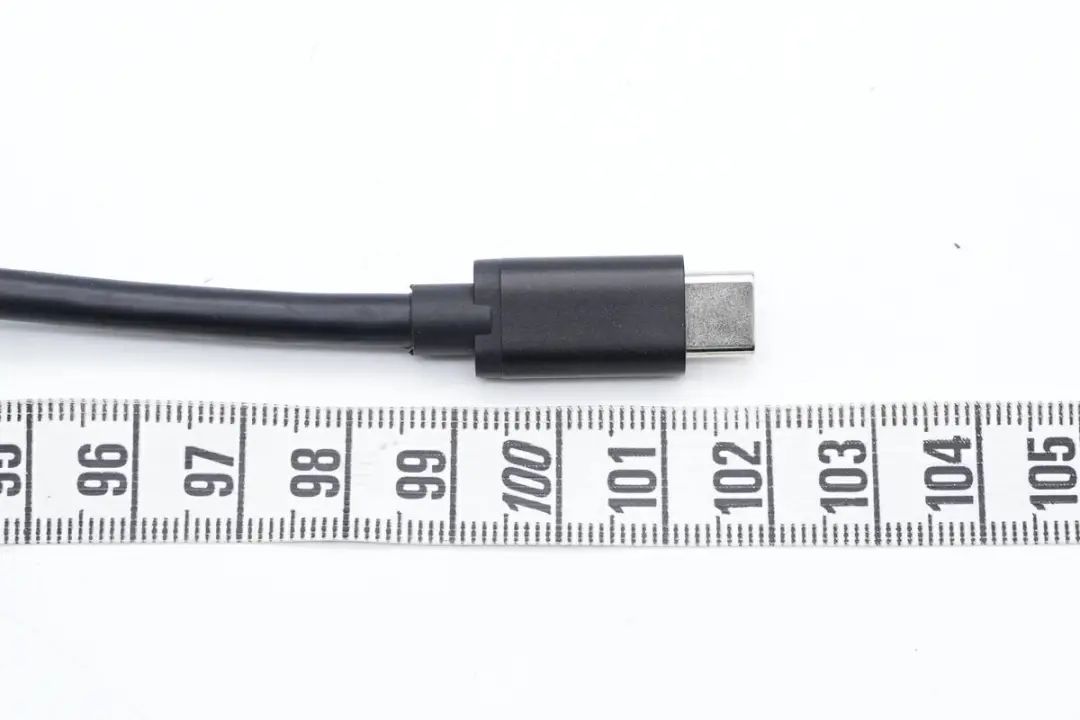

测得这条数据线长度也是102cm。

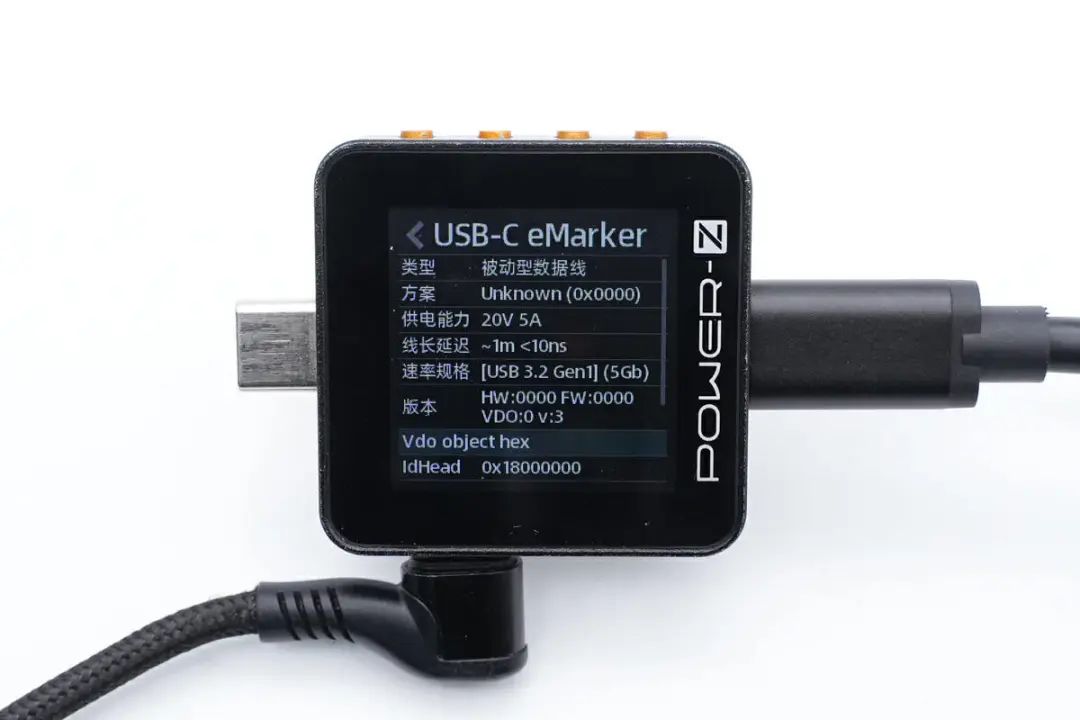

另外使用ChargerLAB POWER-Z KM002C测得数据线带有数据线E-Marker芯片，电力传输能力为20V5A 100W，数据传输能力为USB 3.2 Gen1（5Gbps）。

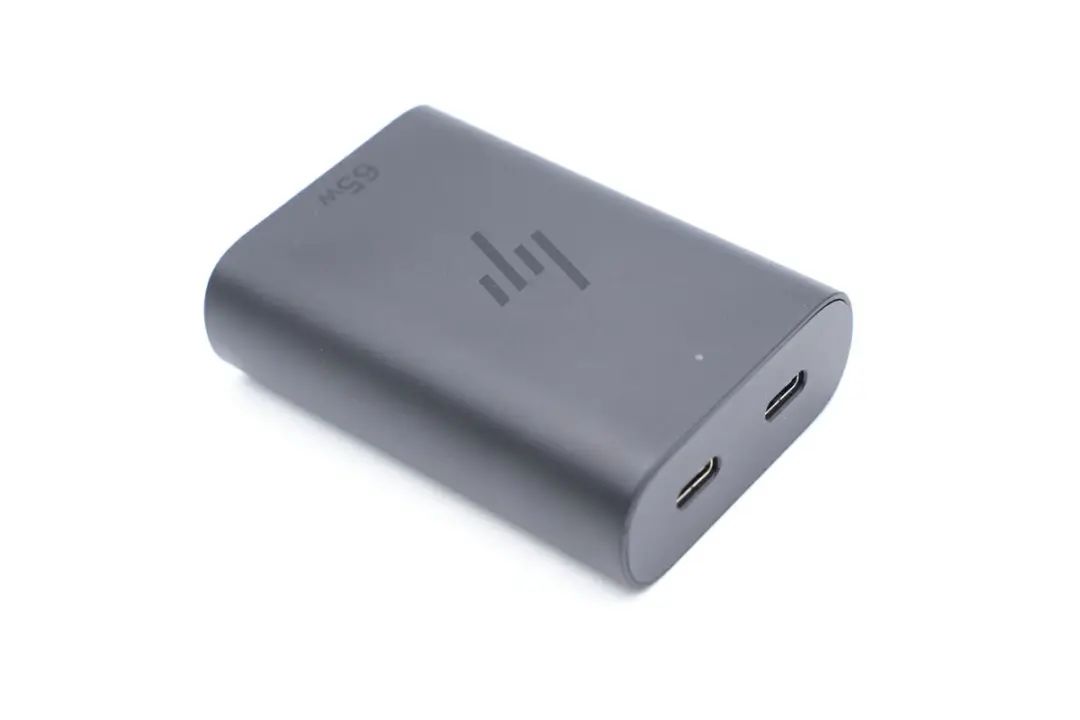

惠普这款适配器采用经典跑道造型设计，两侧弧面过渡圆润，外壳整体磨砂抗指纹。

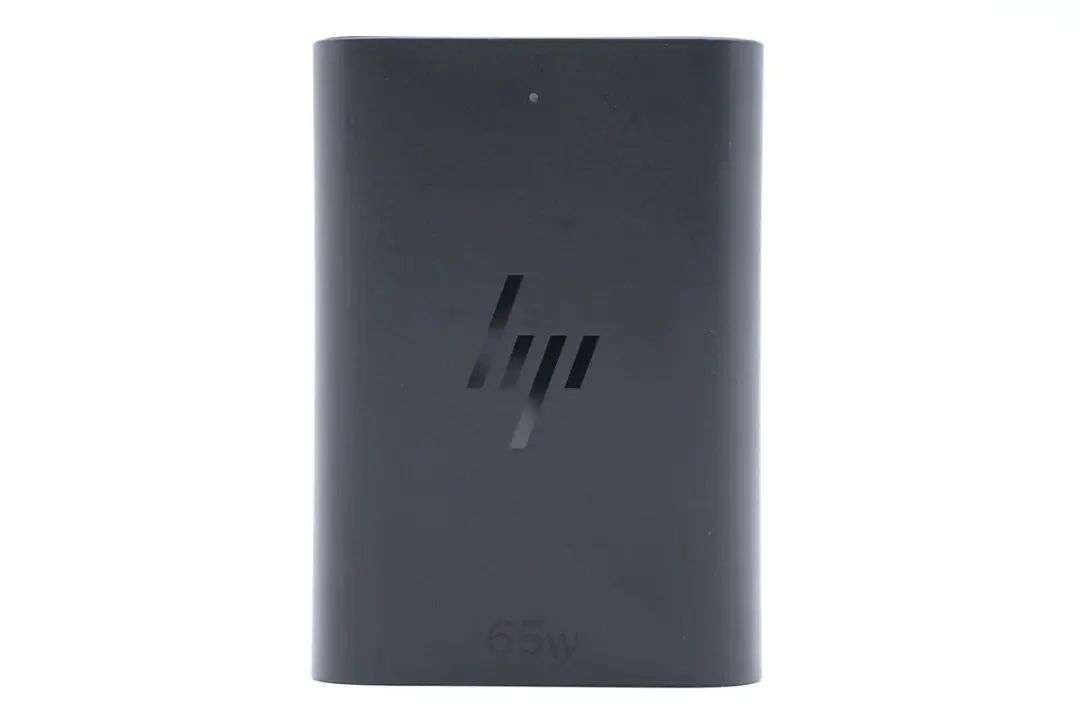

机身顶面中心是经典亮面反衬设计的HP品牌logo。

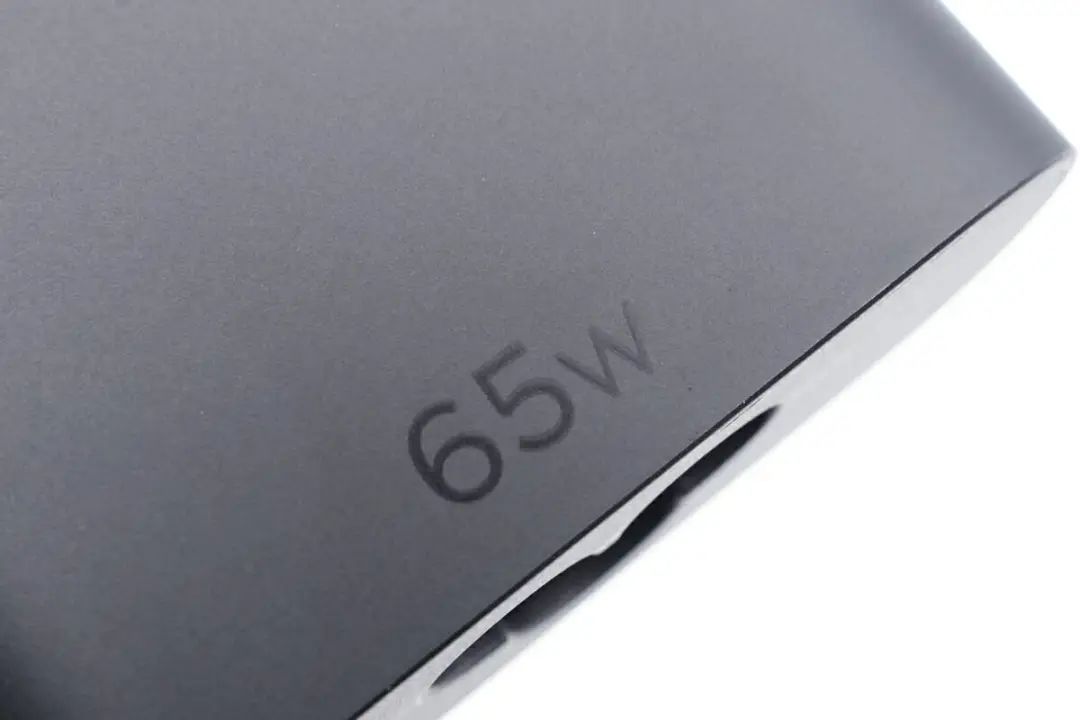

输入端边缘设计有65W字样。

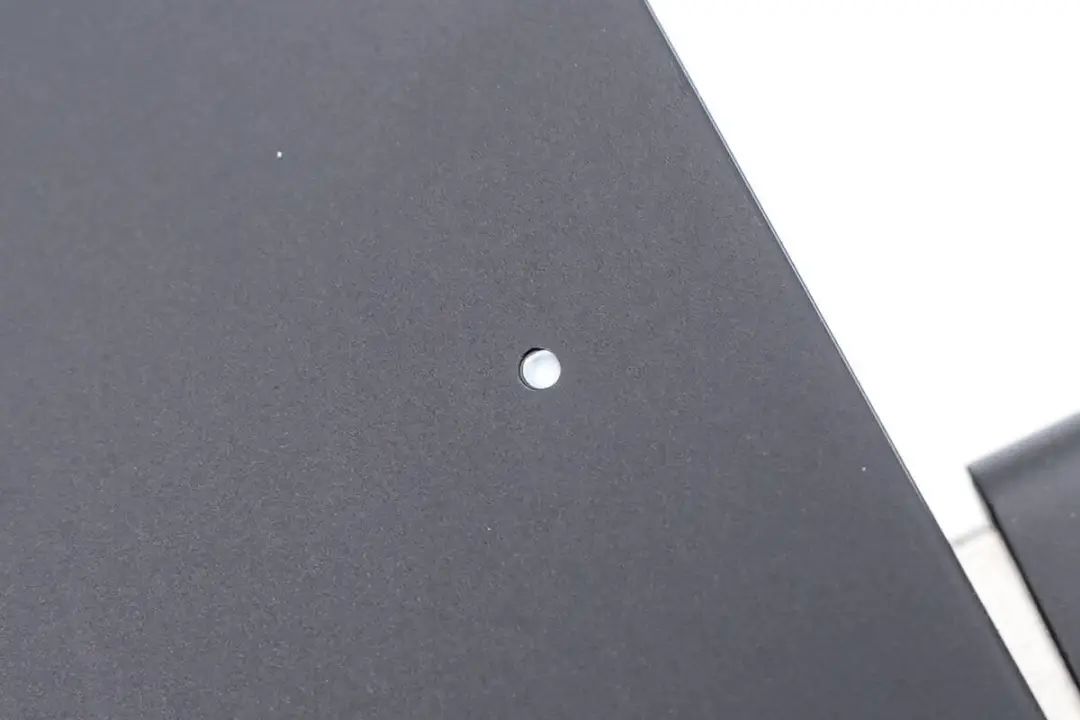

输出端边缘设有指示灯。

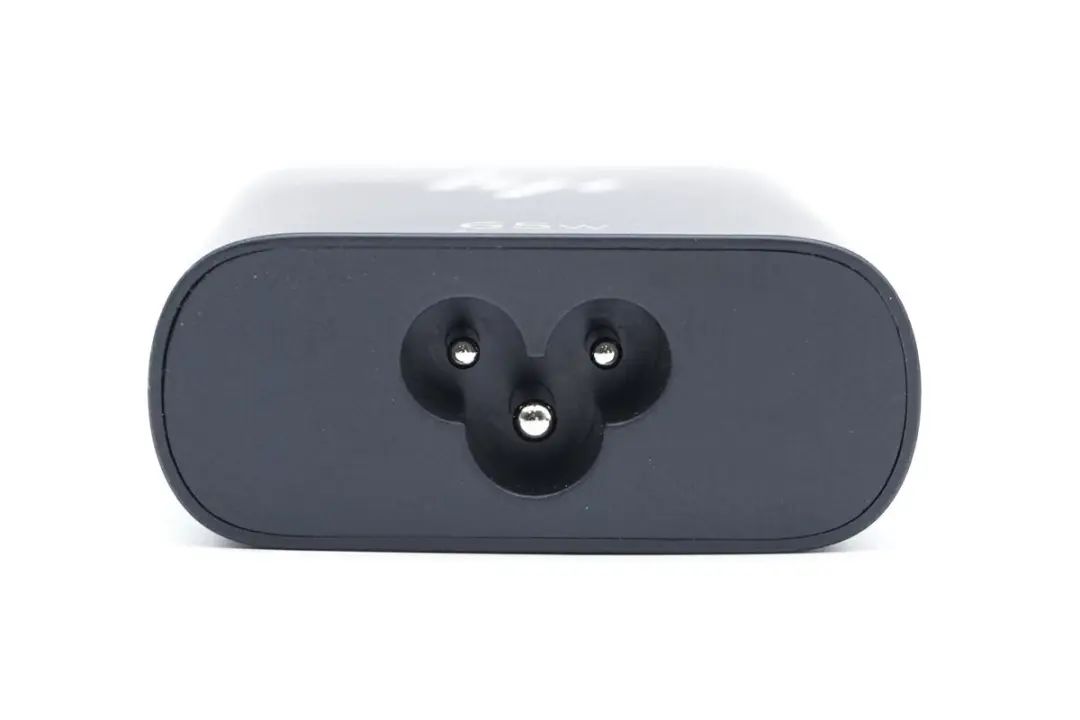

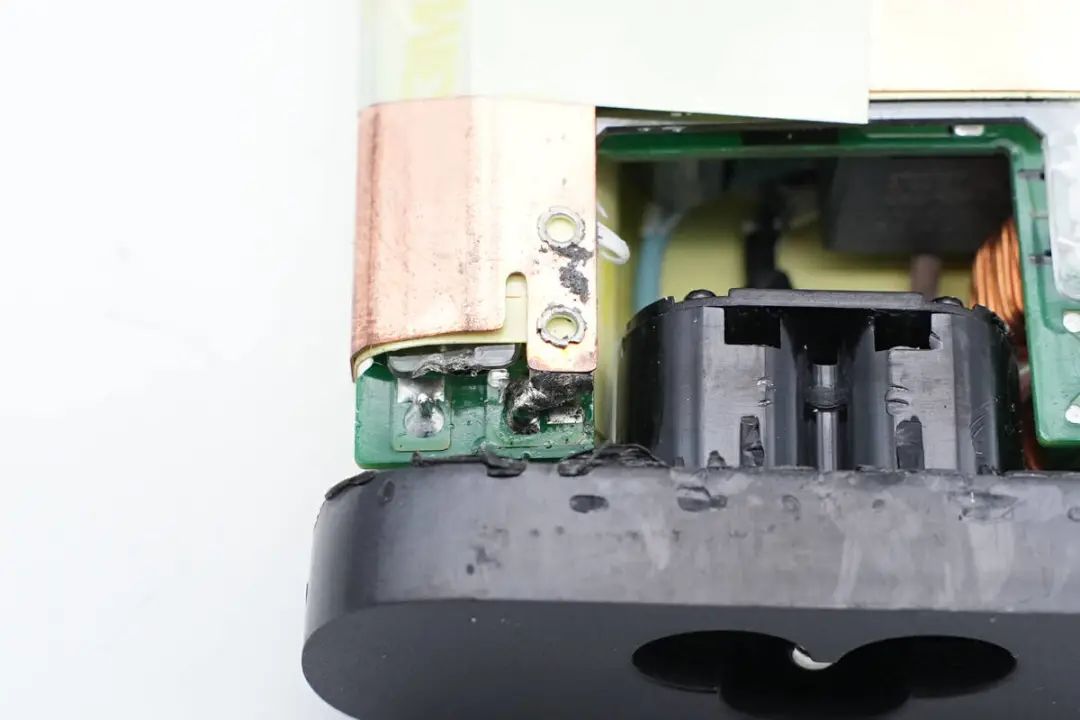

输入端居中设有梅花插口，搭配电源线可达到接地效果，可有效避免触电。

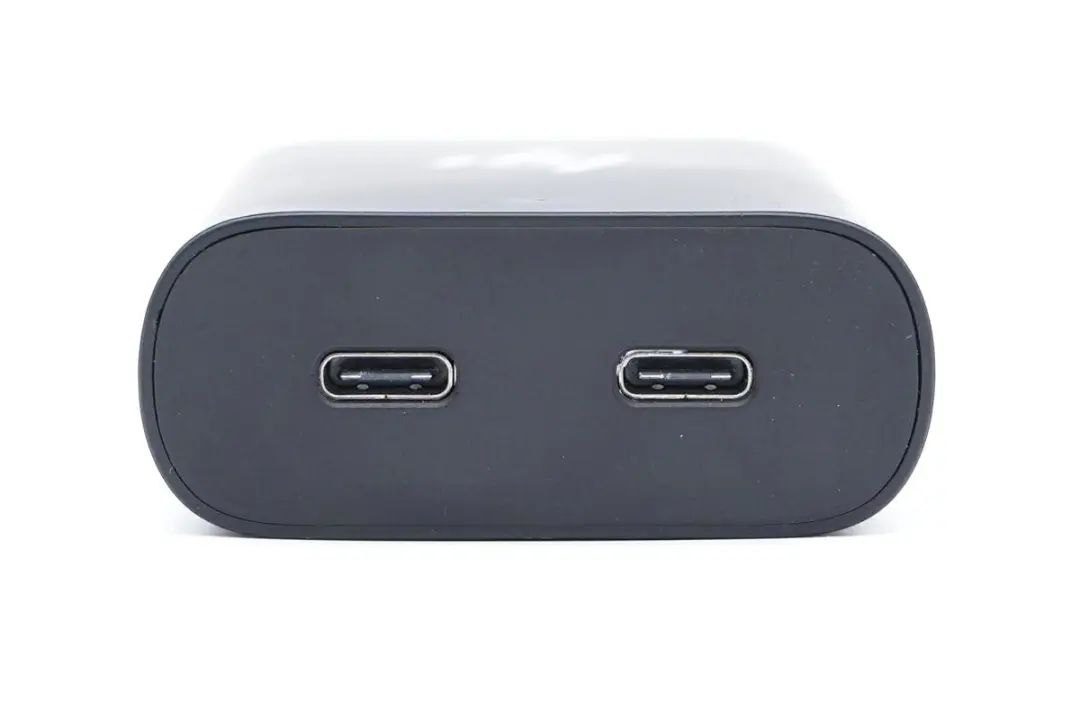

另一端配置双USB-C输出接口。

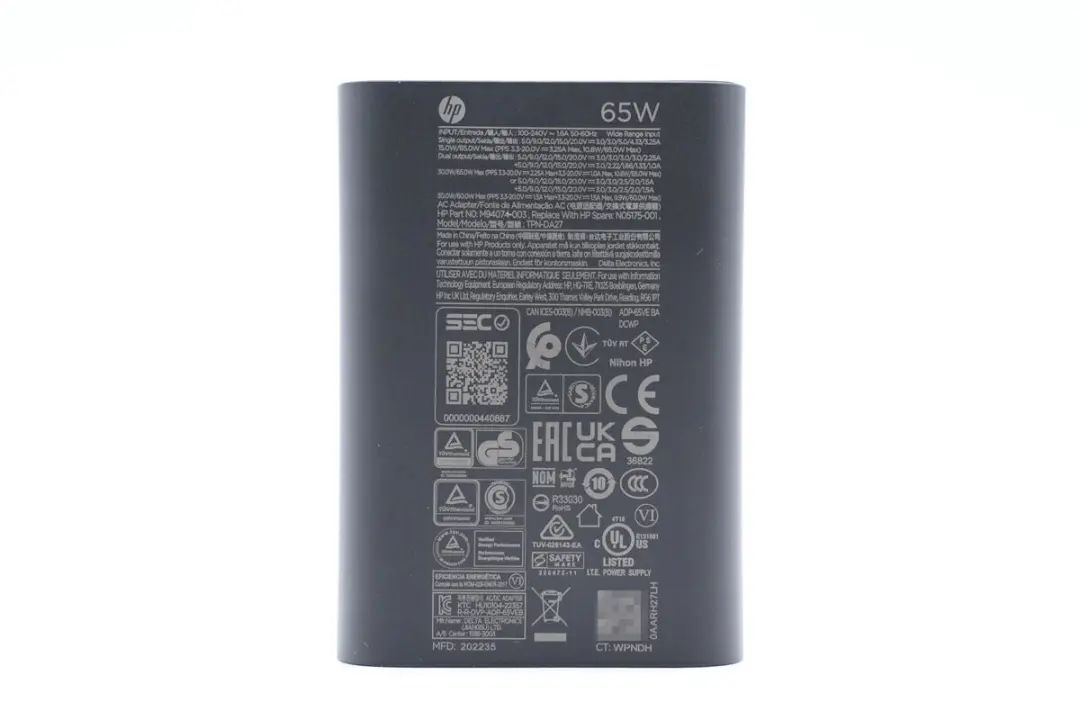

机身底部印有产品参数
型号：TPN-DA27
输入：100-240V~50/60Hz 1.7A
单口输出：5V3A、9V3A、12V5A、15V4.33A、20V3.25A
PPS：3.3-20V3.25A
双口输出：45W+20W或30W+30W
制造商：台达电子工业股份有限公司
适配器通过了CCC、CP、CE、PSE、EAC、GS、TUV、UKCA、NOM、NYCE、UL等认证，还通过了VI级能效认证。

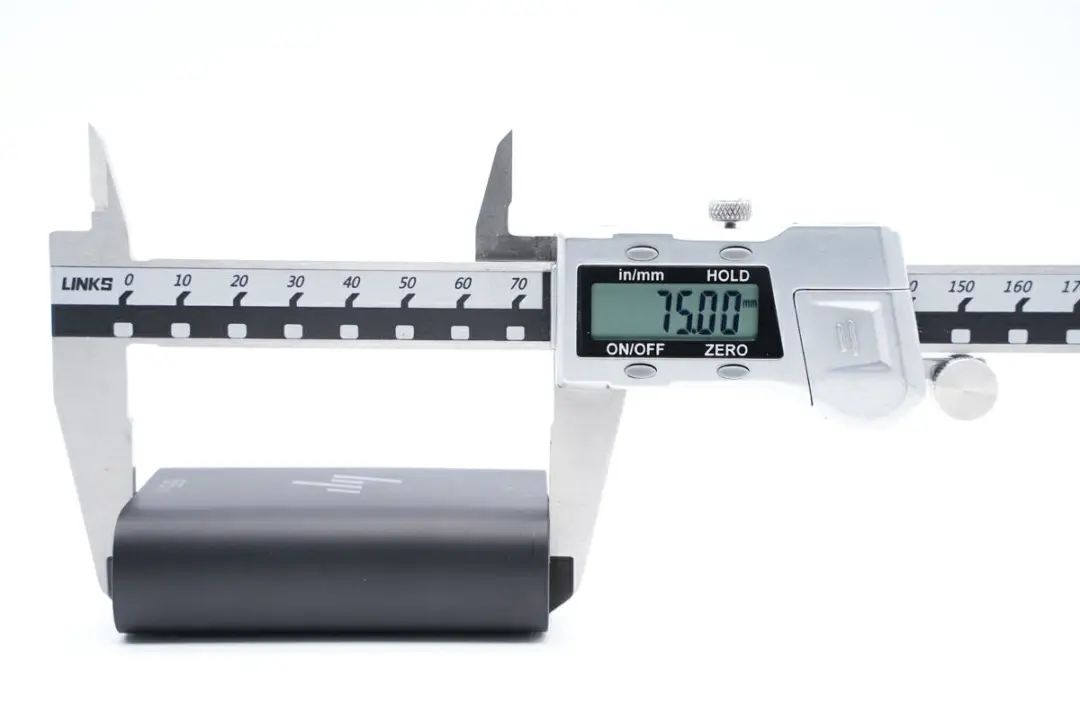

测得机身长度为75mm。

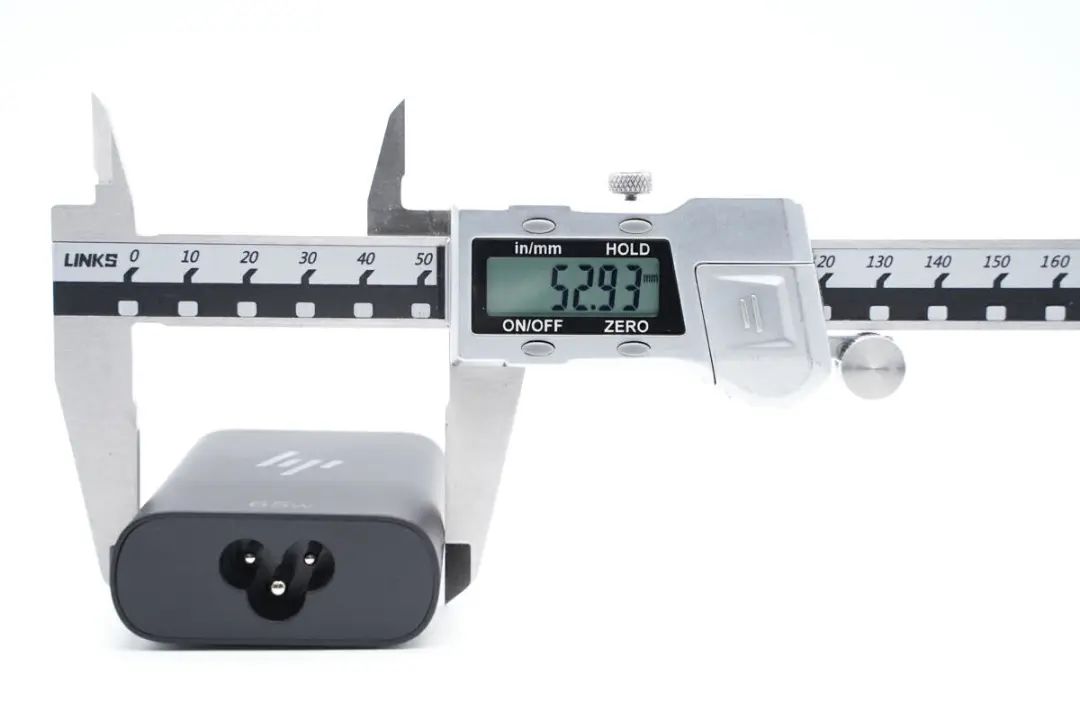

宽度为52.93mm。

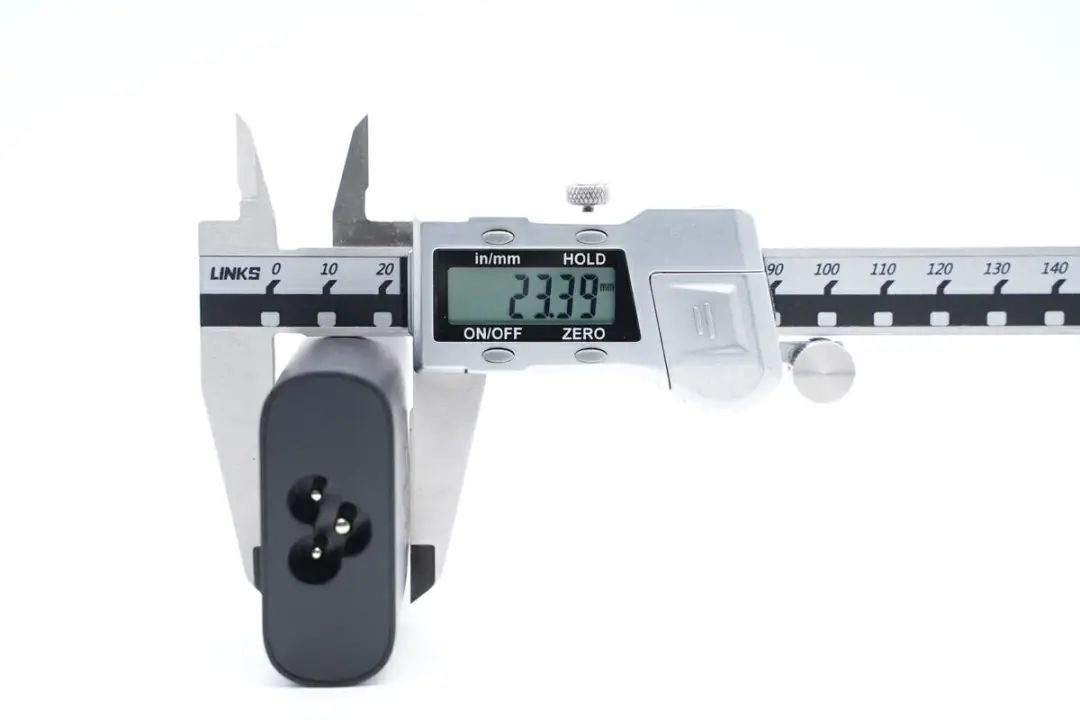

厚度为23.39mm。

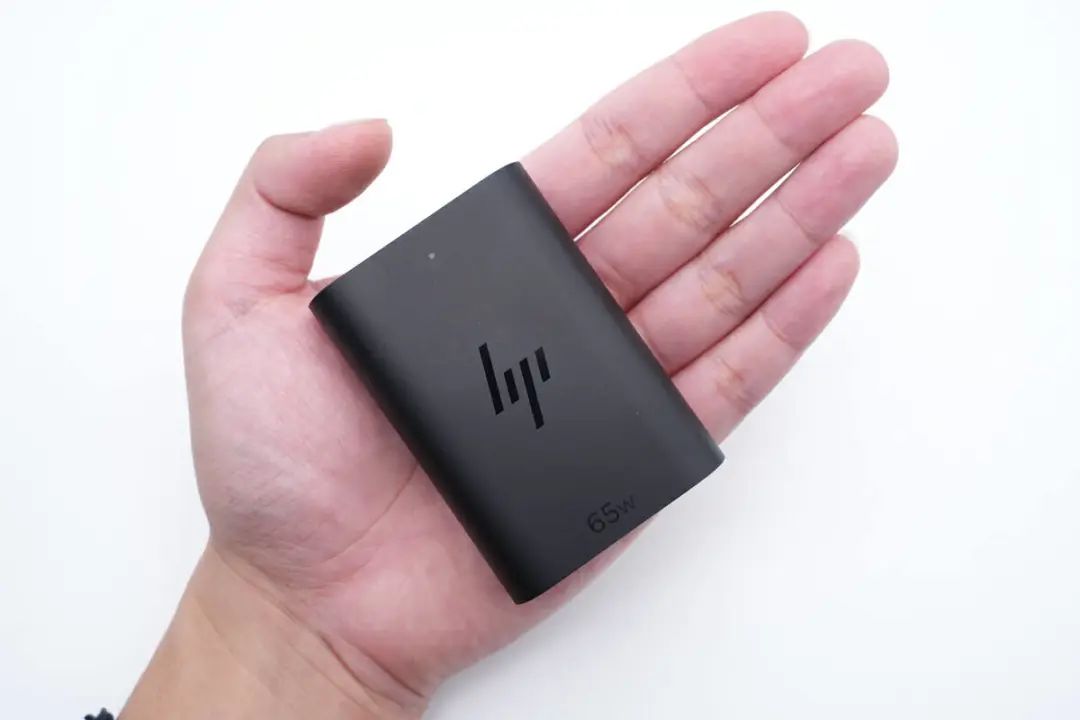

拿在手上的大小直观感受，显得很小巧。

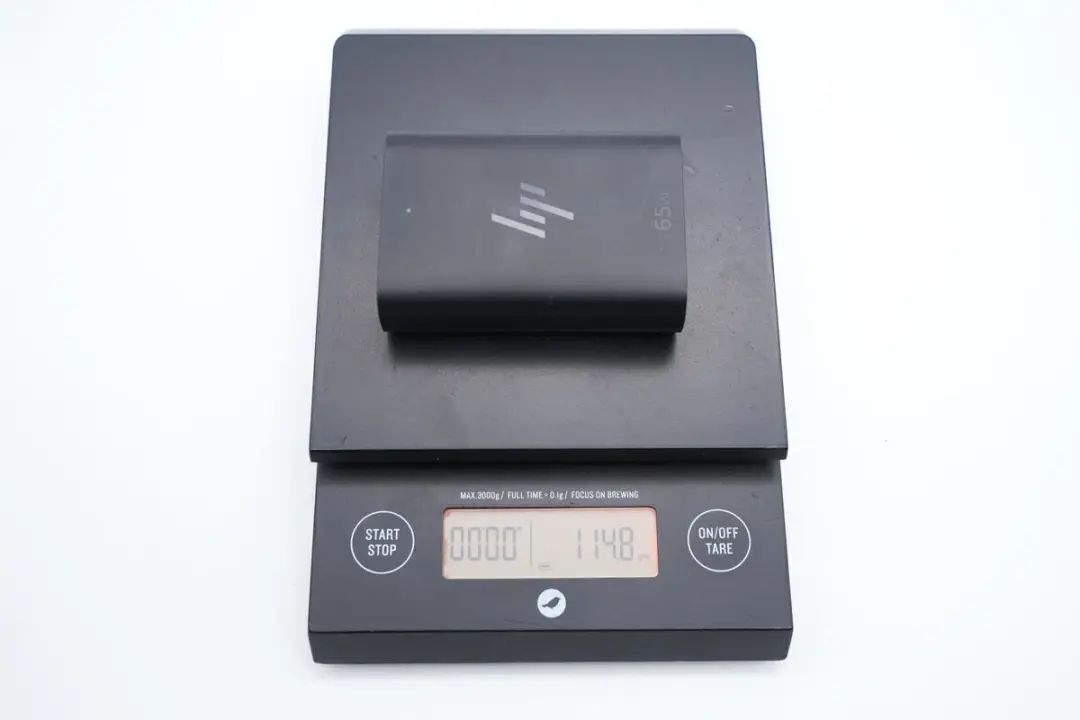

另外测得适配器净重约为115g。

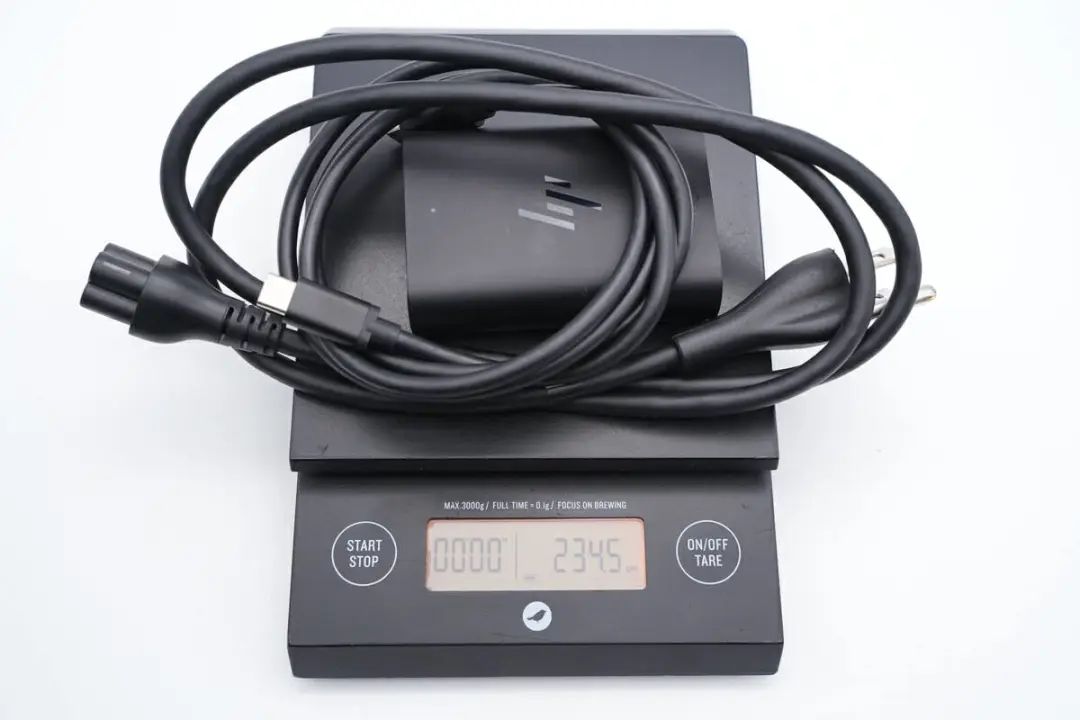

加上电源线以及CC线，总重量约为235g。

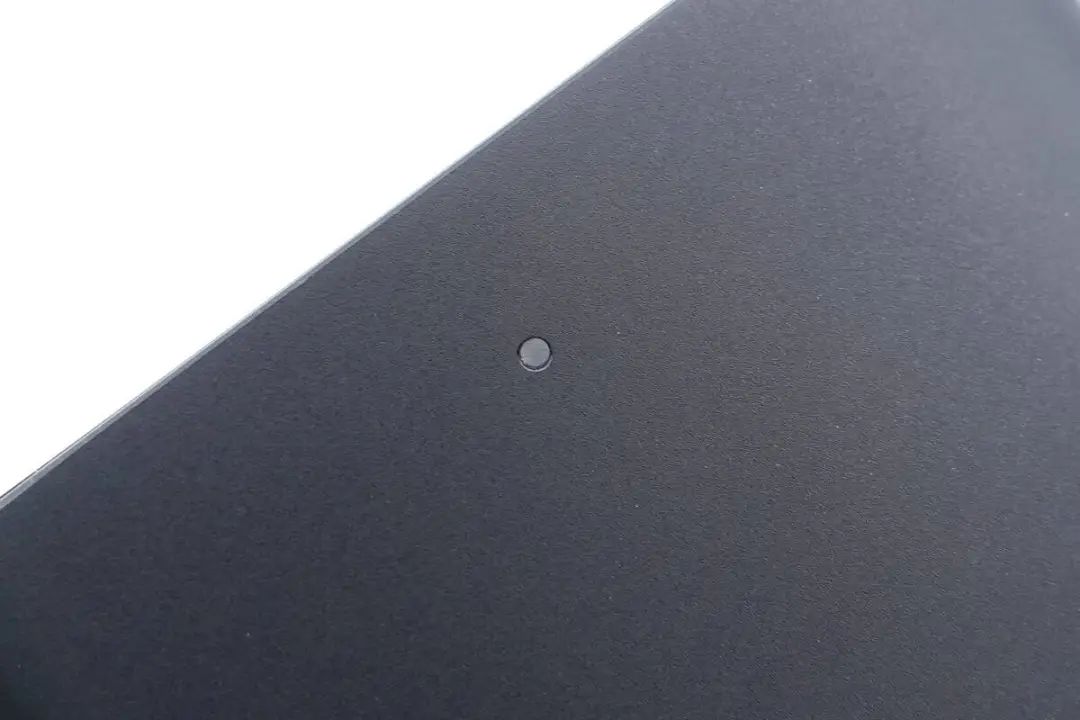

通电后适配器指示灯亮白光。

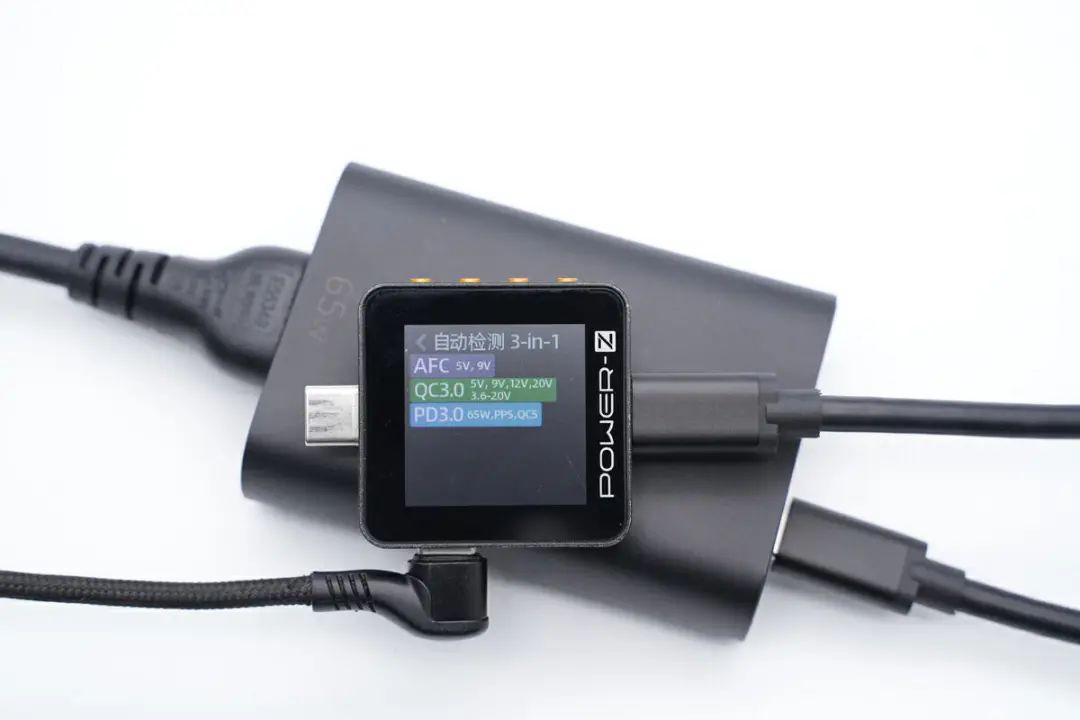

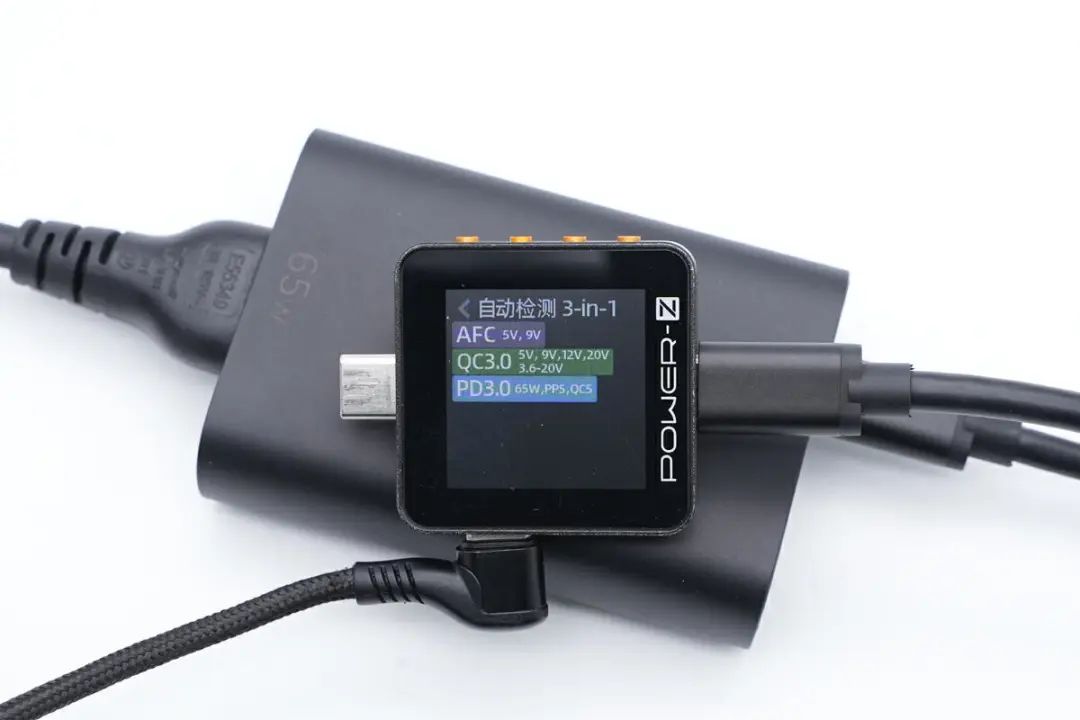

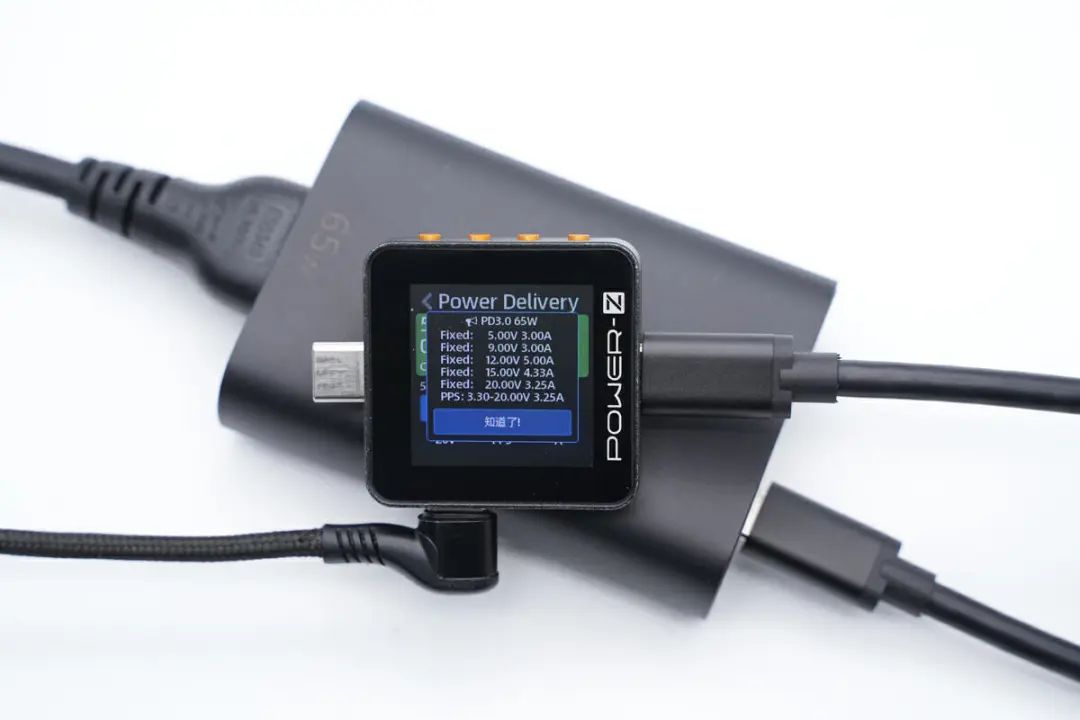

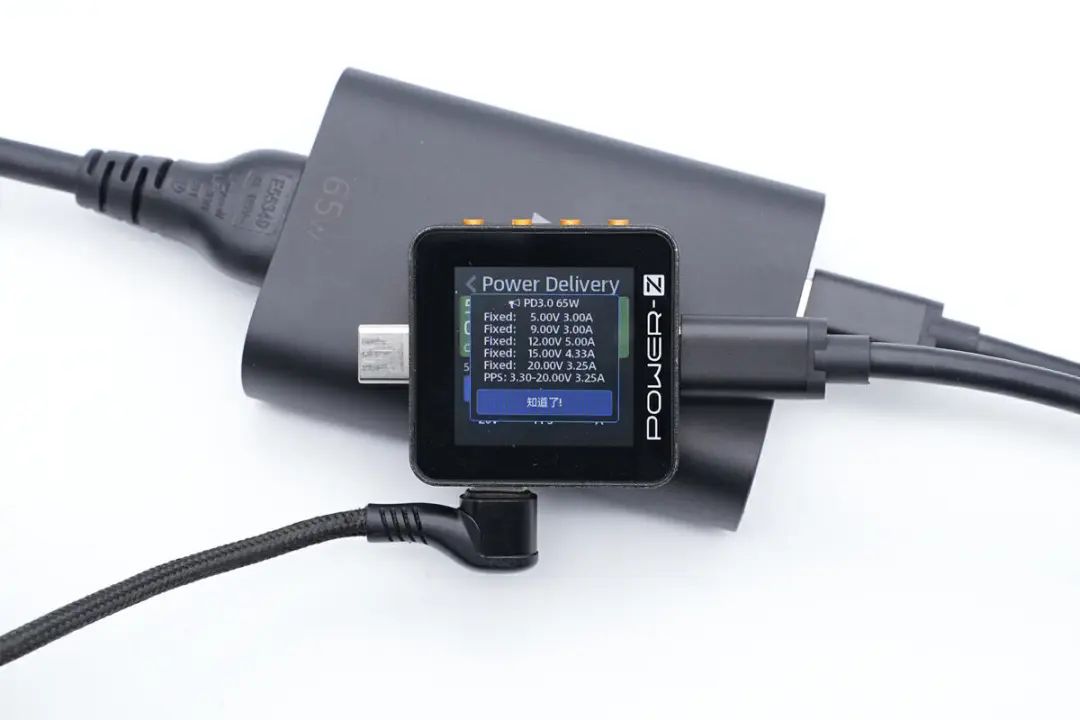

最后测得其中一个USB-C口支持AFC、QC3.0/5、PD3.0、PPS快充协议。
并且具备5V3A、9V3A、12V5A、15V4.33A、20V3.25A五组固定电压档位，以及3.3-20V3.25A一组PPS电压档位。
测得另一个USB-C口兼容协议相同。
PDO报文也是完全一样，即两个C口单口输出性能一样，支持功率盲插，日常使用方便。
惠普65W氮化镓电源适配器拆解
对惠普这款65W氮化镓电源适配器有了基本了解后，下面就进行拆解，看看内部的用料和做工。

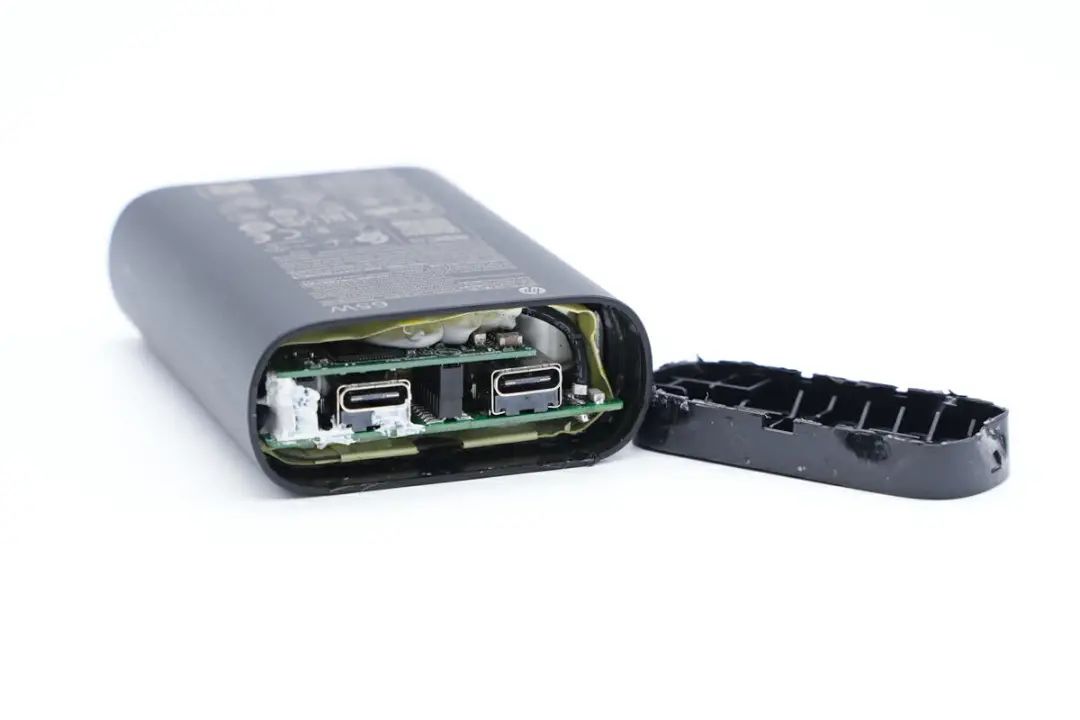

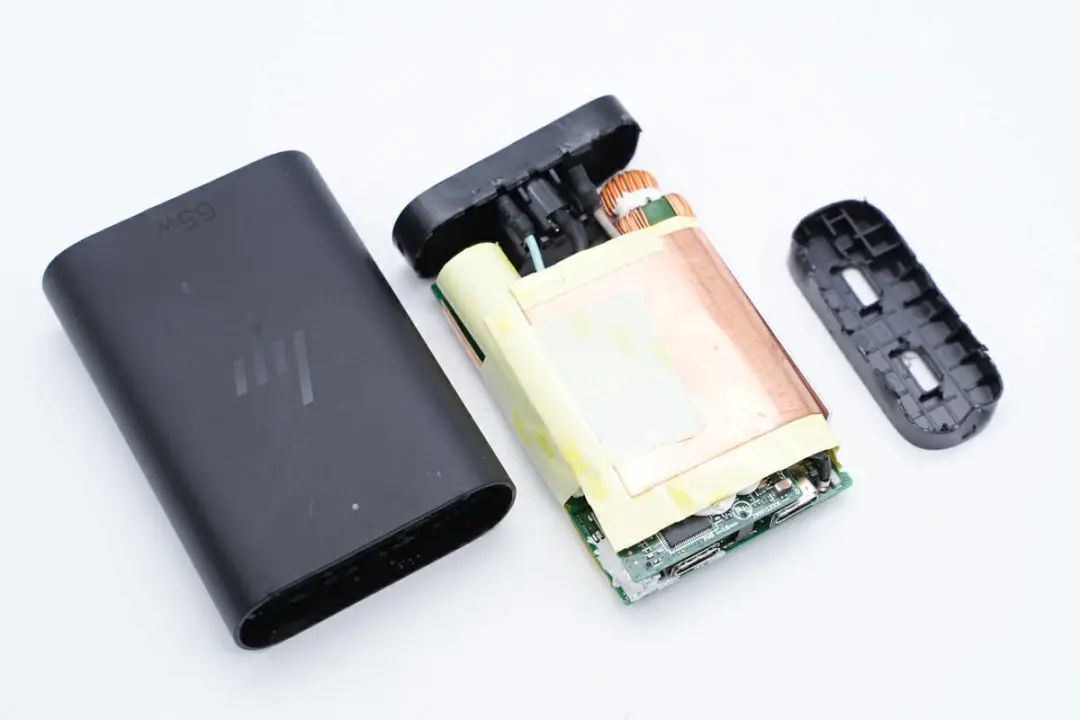

首先沿接缝撬开输出侧面板。
再撬开输入侧面板，抽出内部PCBA模块。

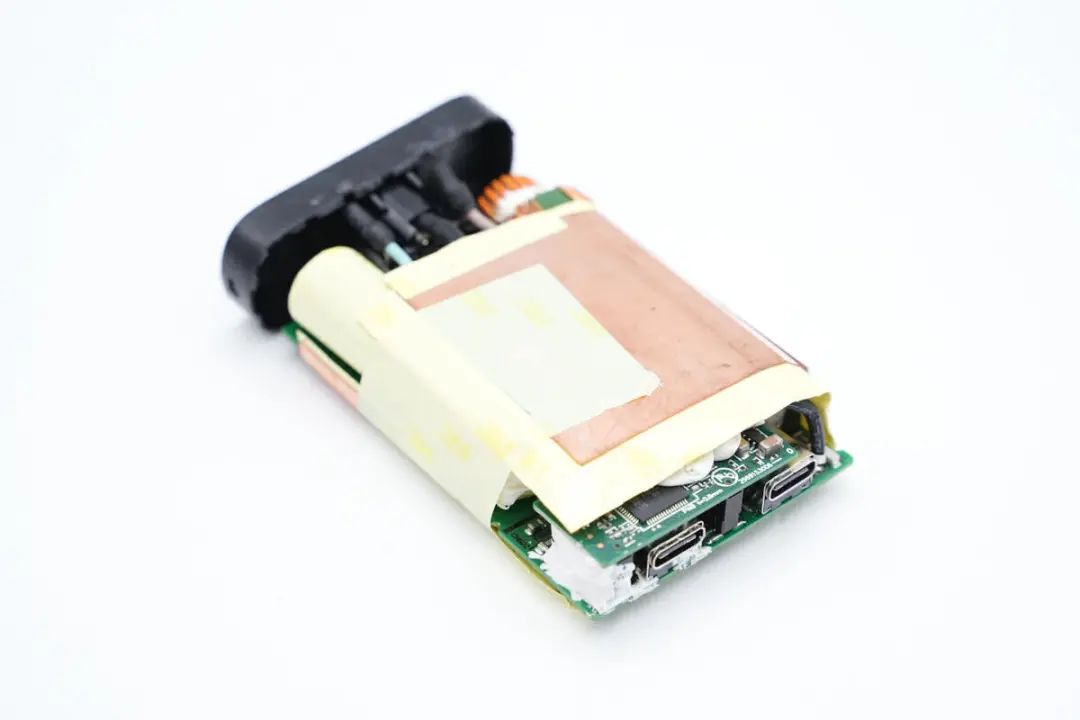

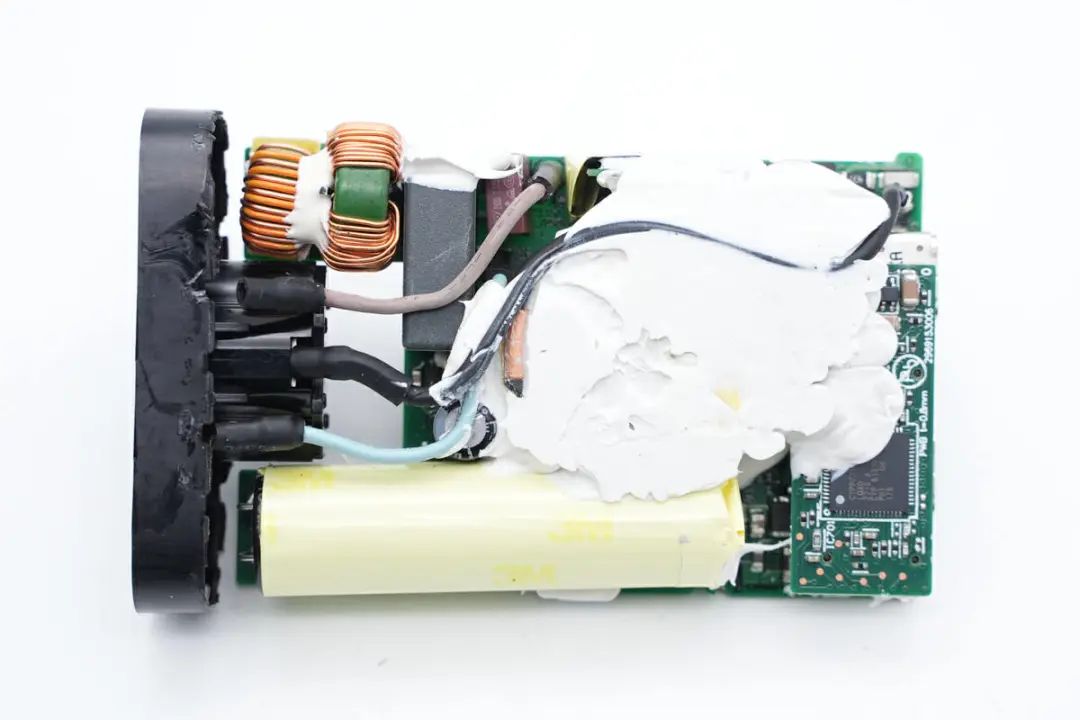

PCBA模块缠绕铜片散热，并粘贴胶带绝缘及固定。

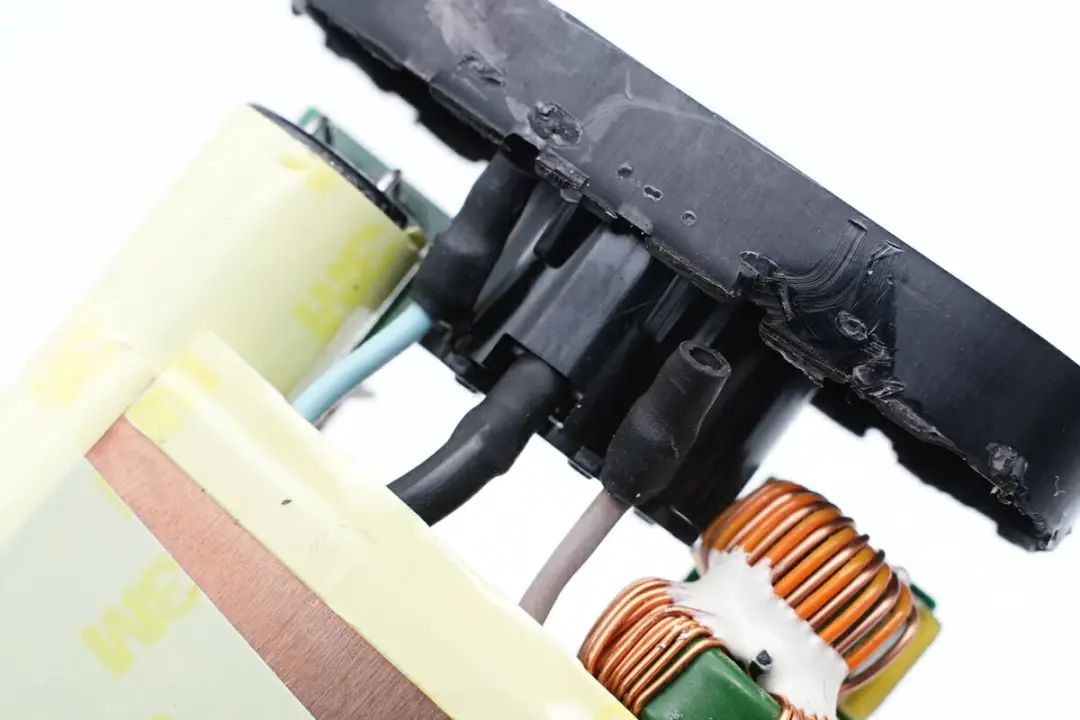

交流输入端子焊接导线连接，焊点外套热缩管绝缘。
散热片通过焊接固定到PCBA模块上。

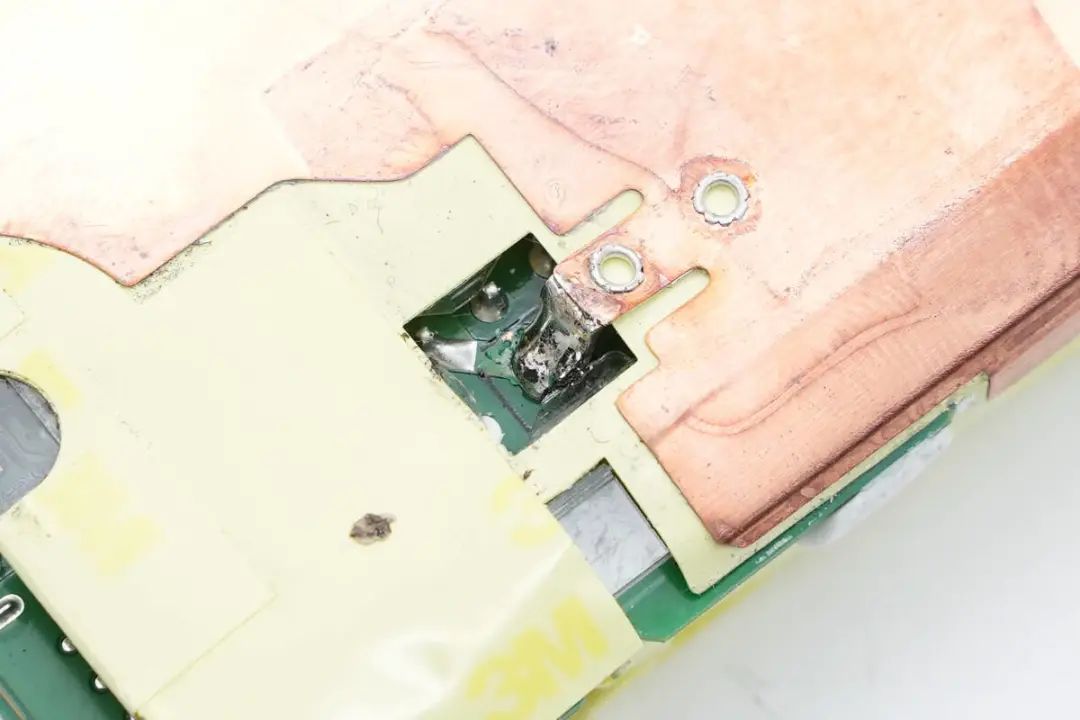

另一处焊点特写。

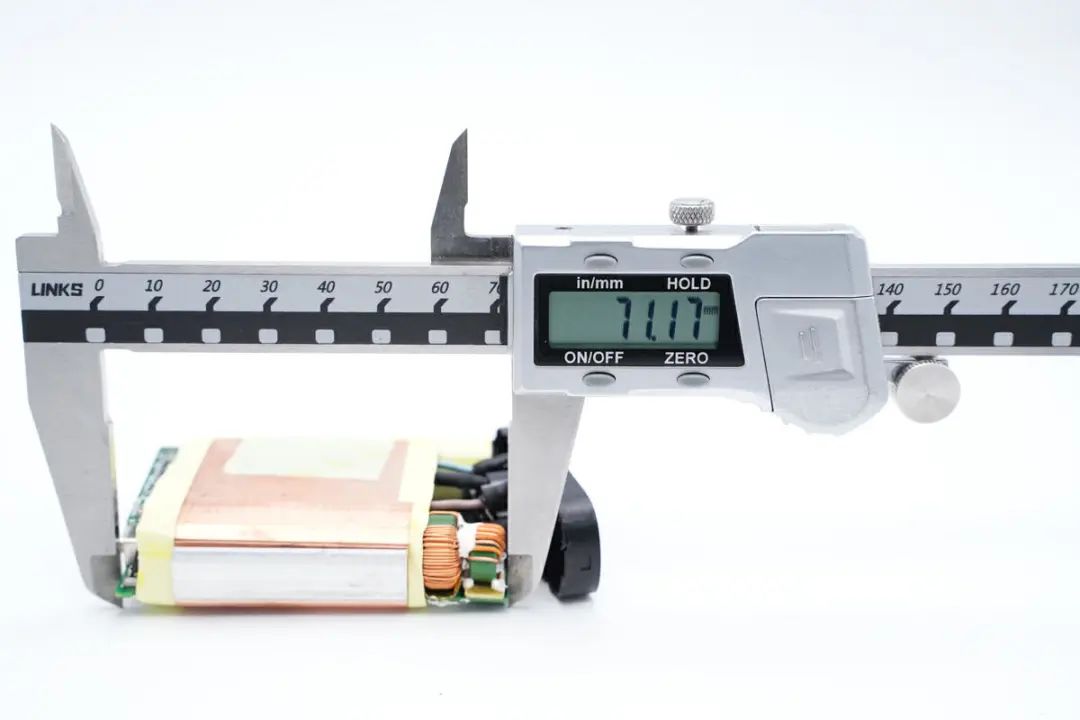

使用游标卡尺测得PCBA模块长度约为71.17mm。

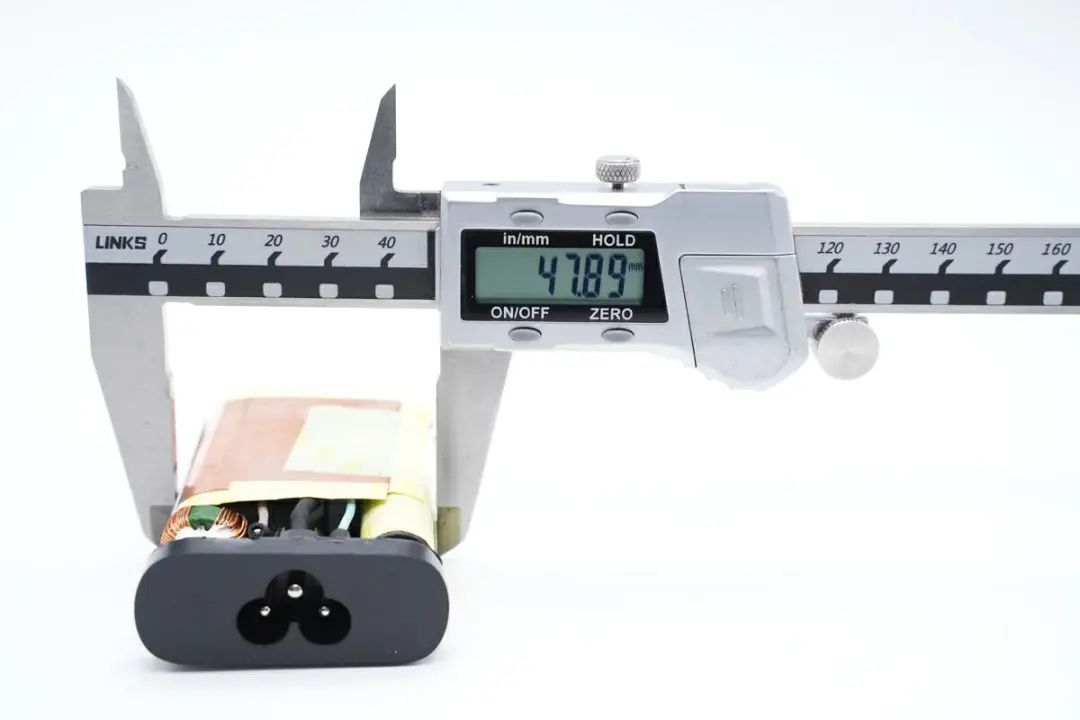

PCBA模块宽度约为47.89mm。

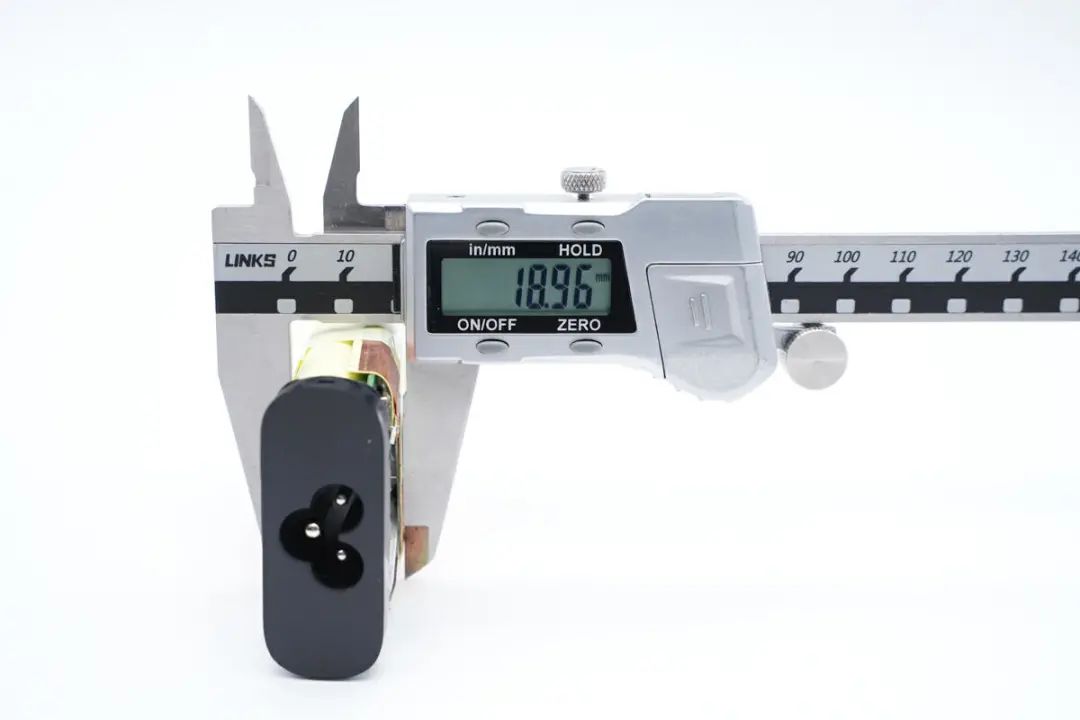

PCBA模块厚度约为18.96mm。

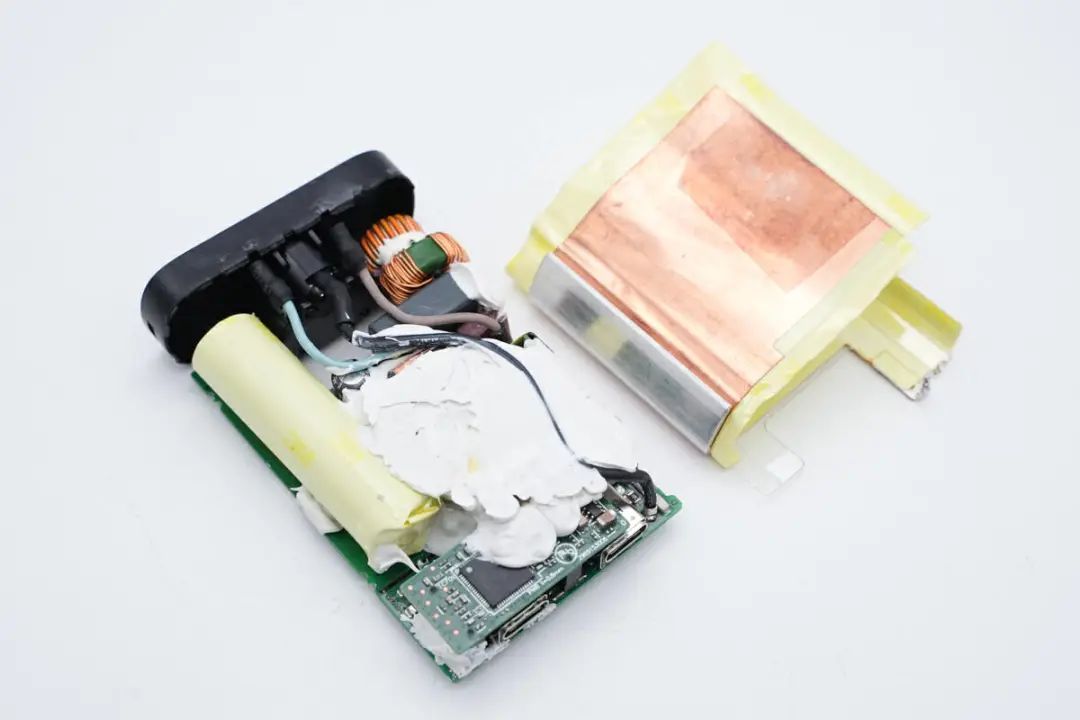

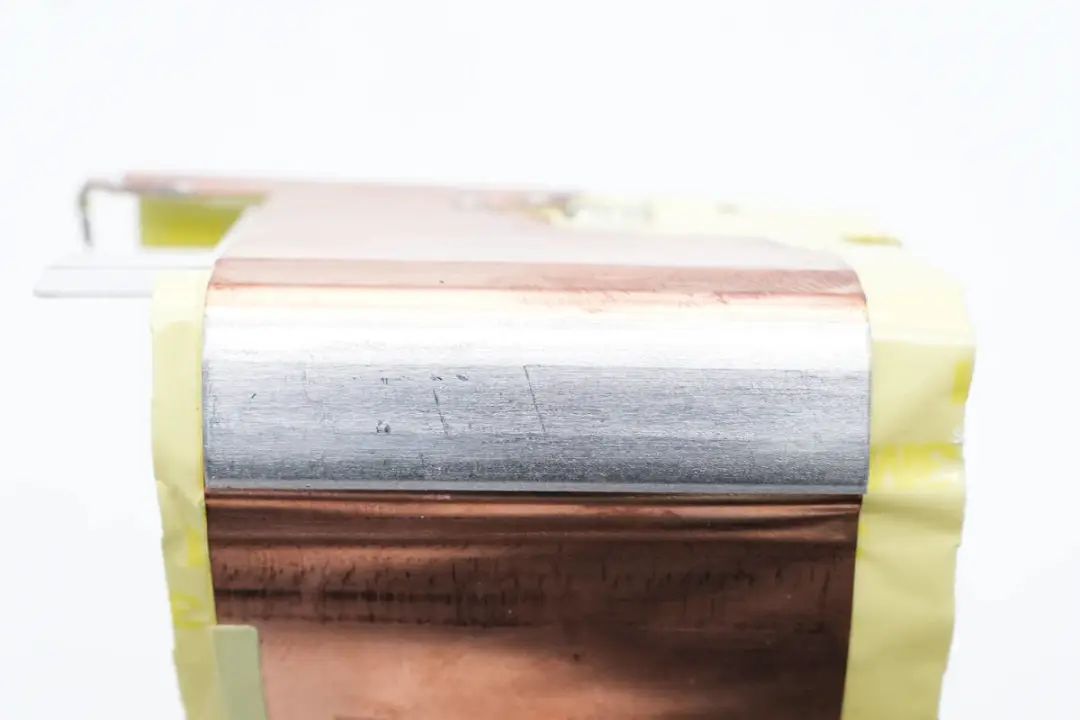

撕开胶带，取下PCBA模块覆盖的散热铜片。
在PCBA模块侧面，铜片粘贴铝片填充。
其中电解电容缠绕胶带绝缘，变压器大面积打胶固定及散热。
PCBA模块背面也进行打胶固定，以及为发热元件散热。

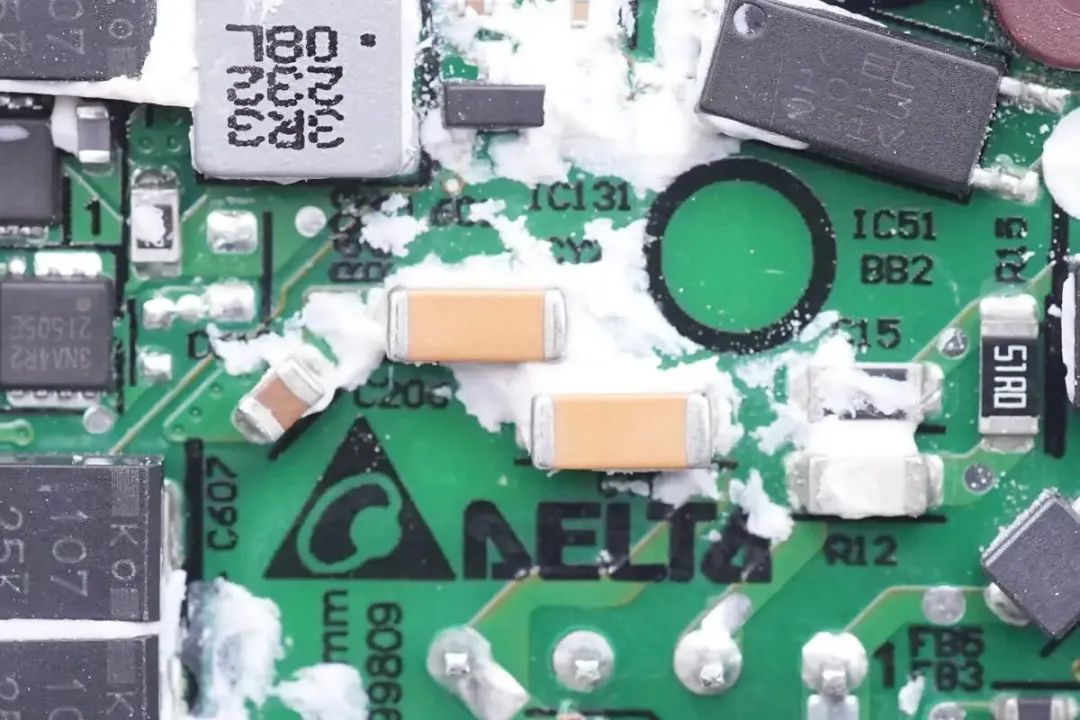

清理掉导热胶，在变压器侧面和输出侧各焊接一块小板。

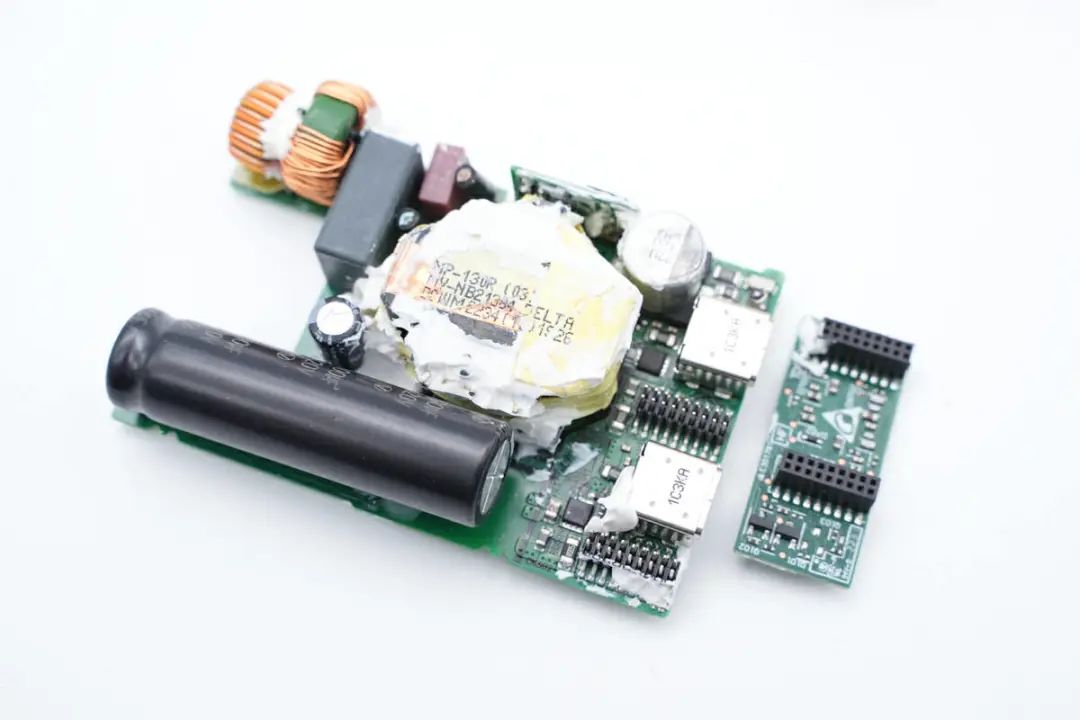

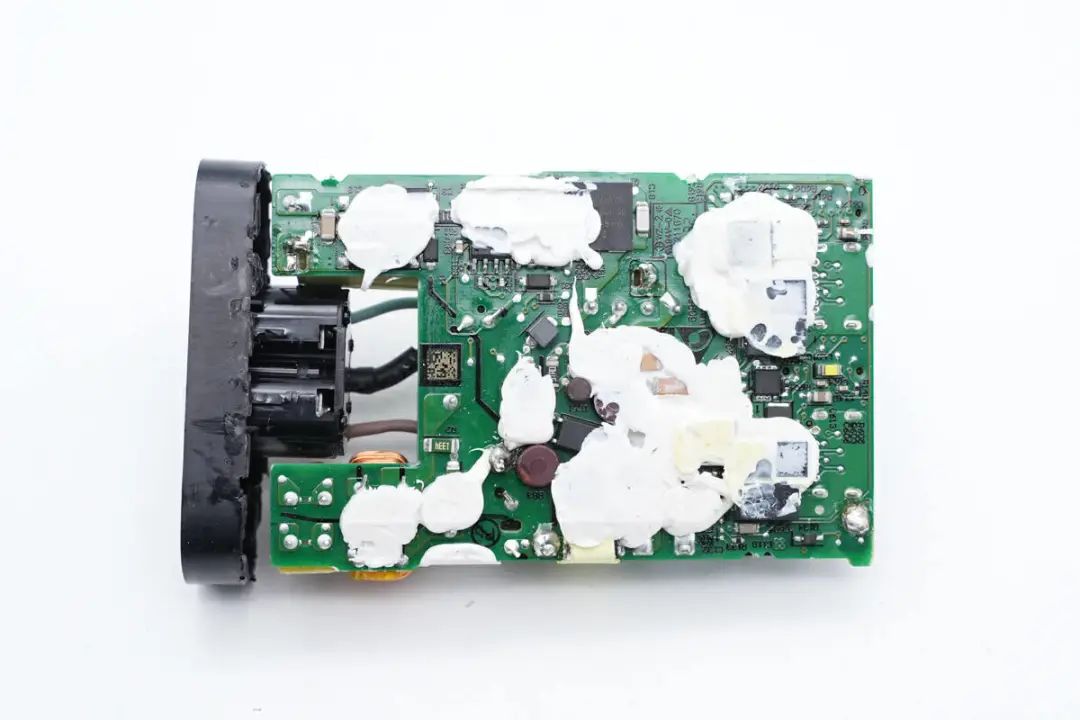

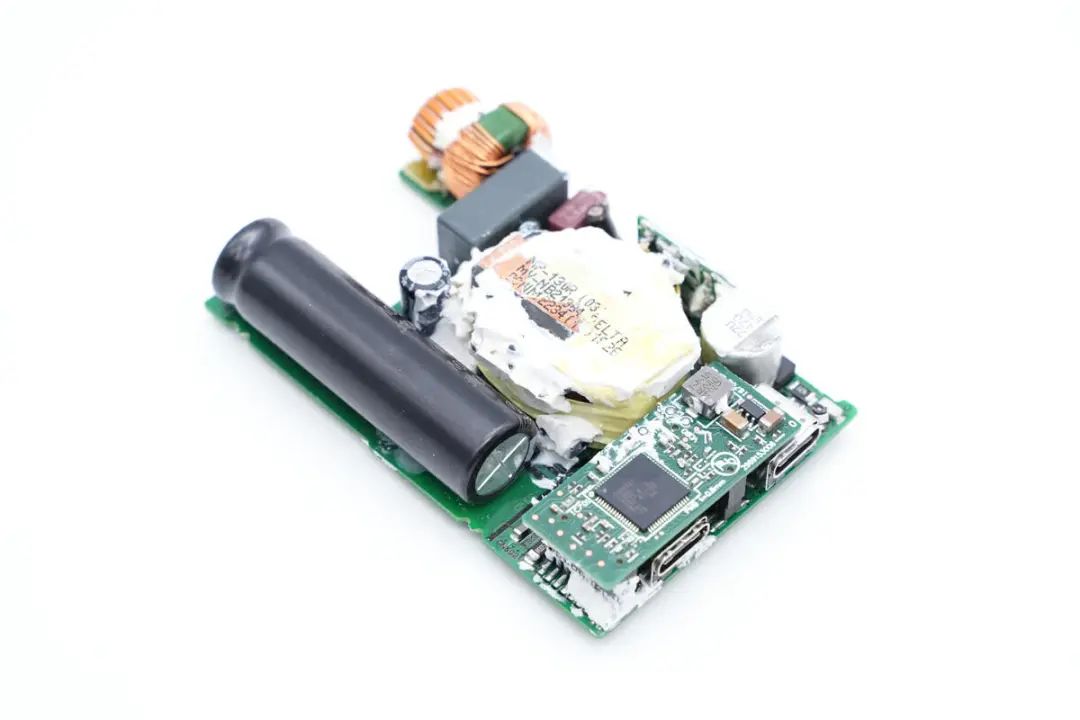

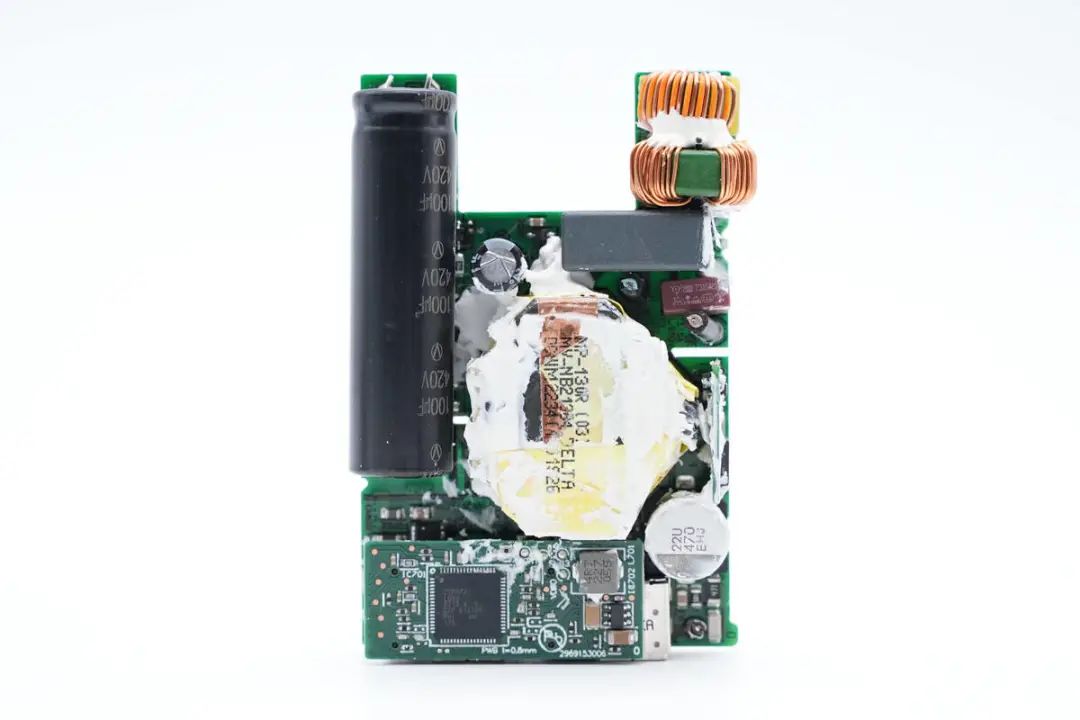

PCBA模块正面一览，其中右侧为交流输入，焊接保险丝，安规X2电容，共模电感。在左侧为高压滤波电容，变压器焊接在中间位置。右侧下方小板为同步整流电路，下方焊接输出滤波电容，底部小板焊接降压电路和协议芯片。

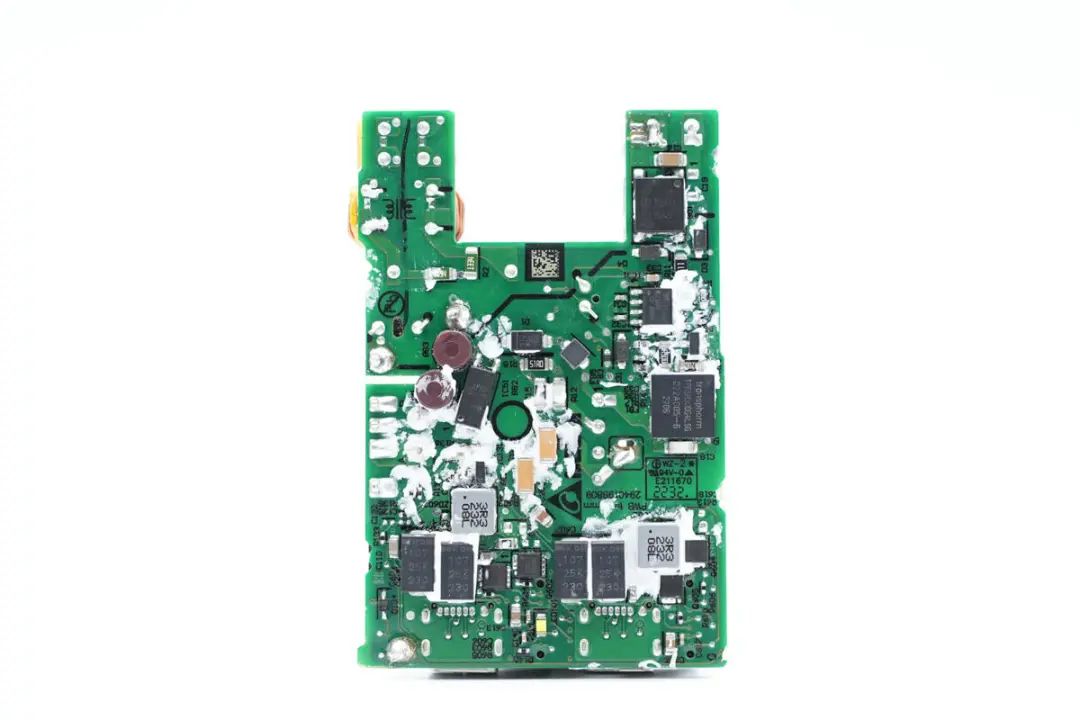

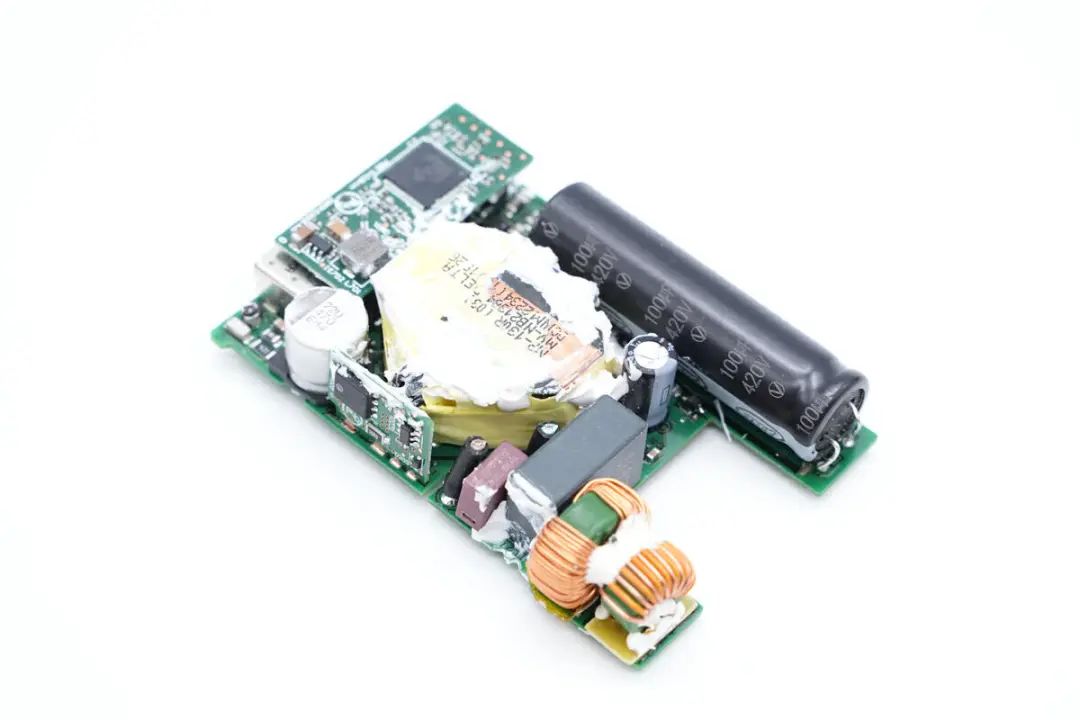

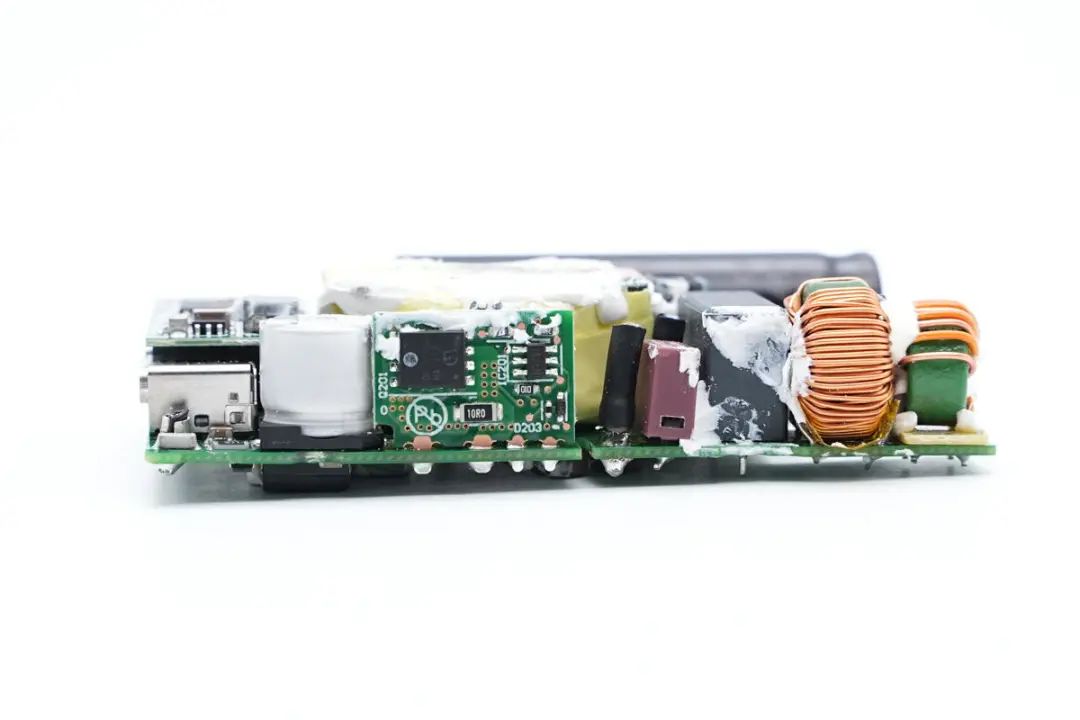

PCBA模块背面一览，右侧依次焊接整流桥，初级主控芯片，氮化镓开关管，反馈光耦，两颗降压电感，同步降压开关管和输出滤波电容。
通过对PCBA模块的观察，惠普这款65W氮化镓电源适配器采用反激开关电源架构，采用Transphorm氮化镓开关管，同步整流，固定电压输出。输出电压由英飞凌协议芯片内置的降压电路进行降压输出，实现双口宽电压输出。下面我们就从输入端开始了解各个器件的信息。
输入端保险丝焊接在PCBA模块中部，左侧焊接的小板为同步整流电路。

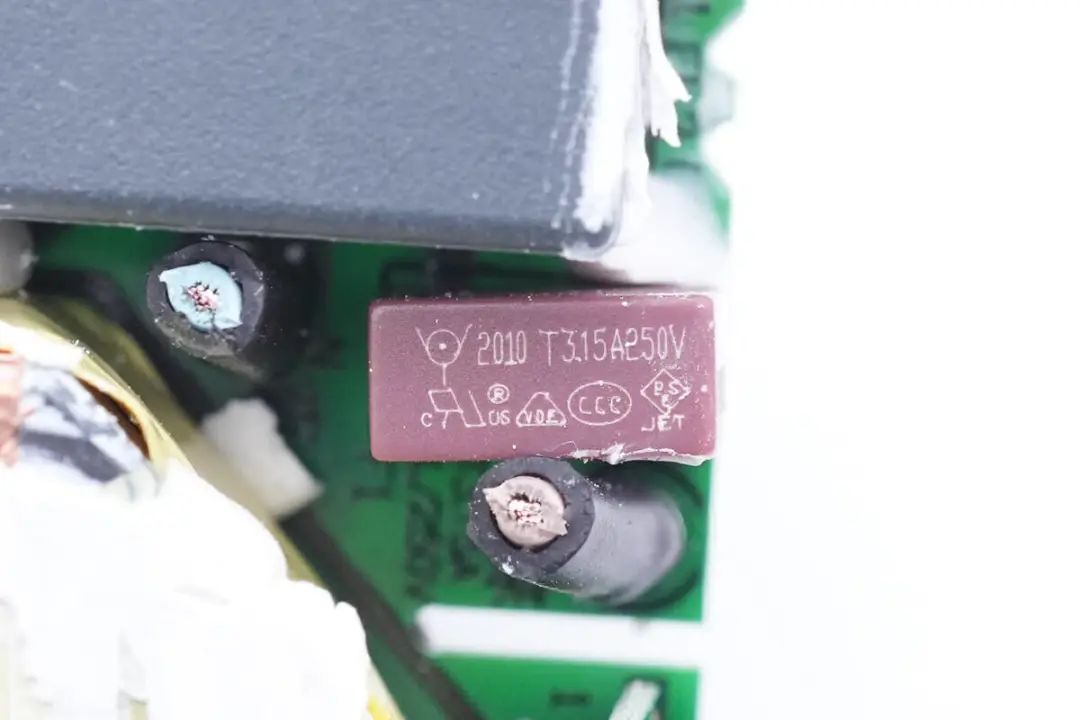

输入端延时保险丝来自华德电子，规格为3.15A 250V。

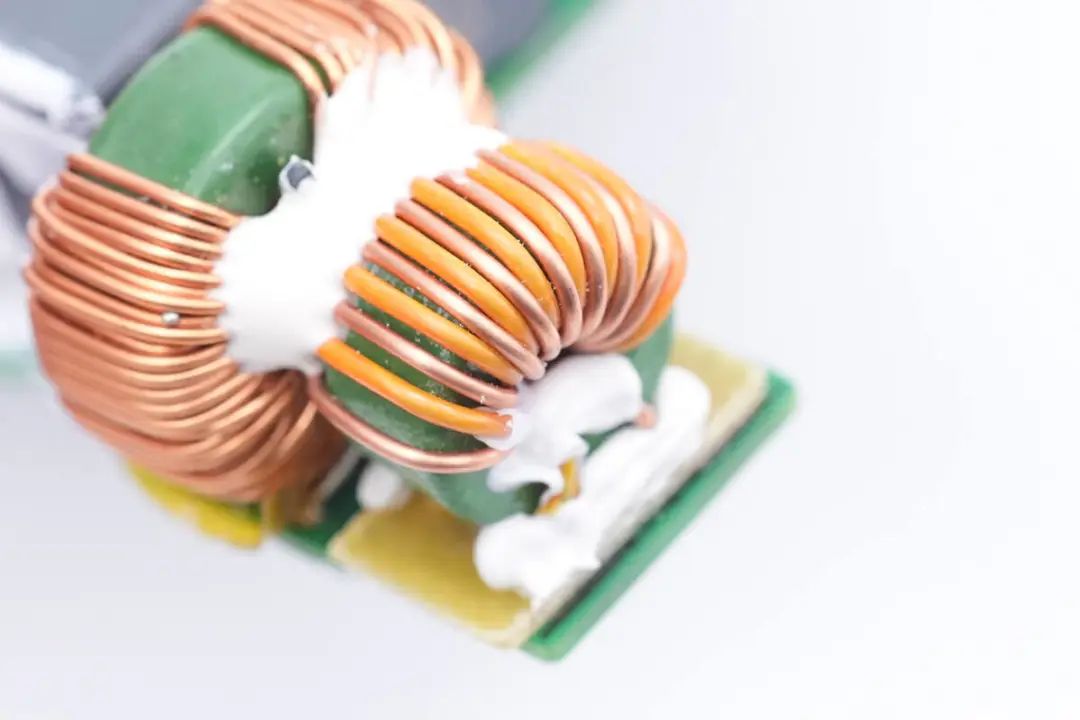

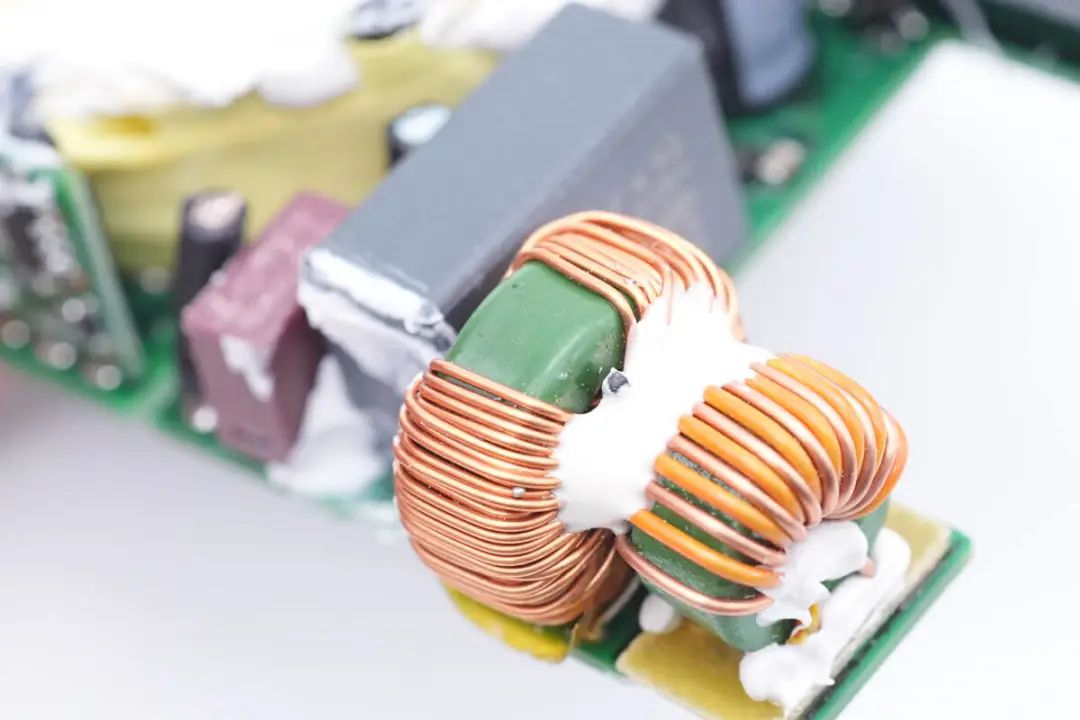

第一级共模电感采用漆包线和绝缘线绕制，引线穿过电木板绝缘。
第二级共模电感采用漆包线绕制，两颗共模电感之间打胶固定。

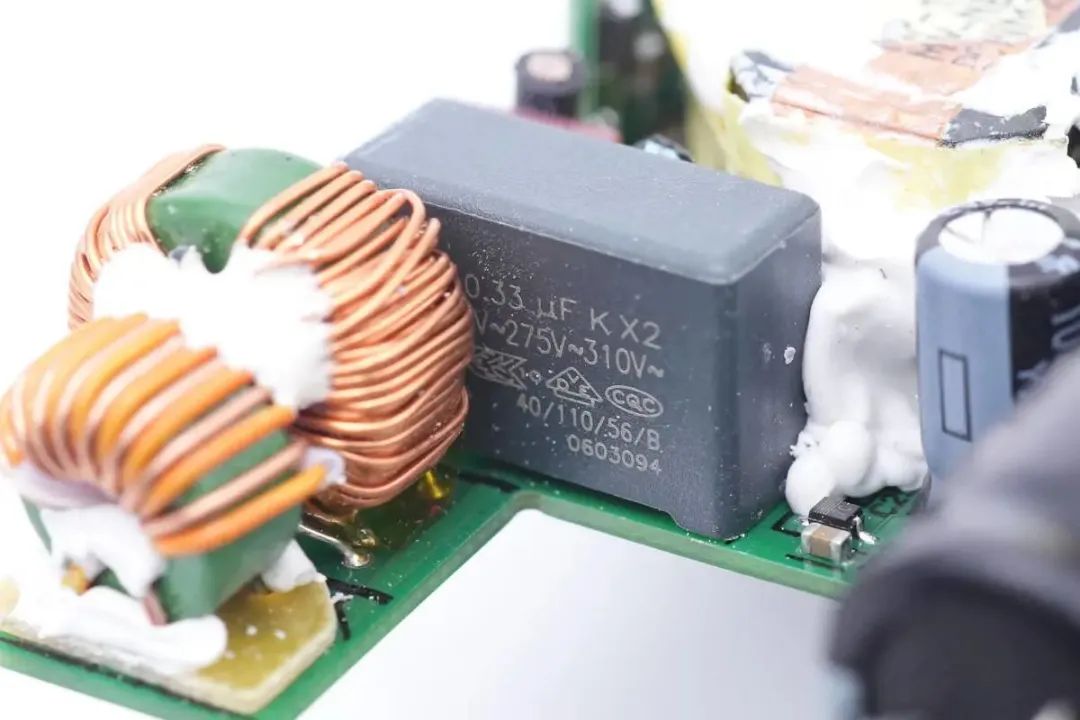

安规X2电容容量为0.33μF。

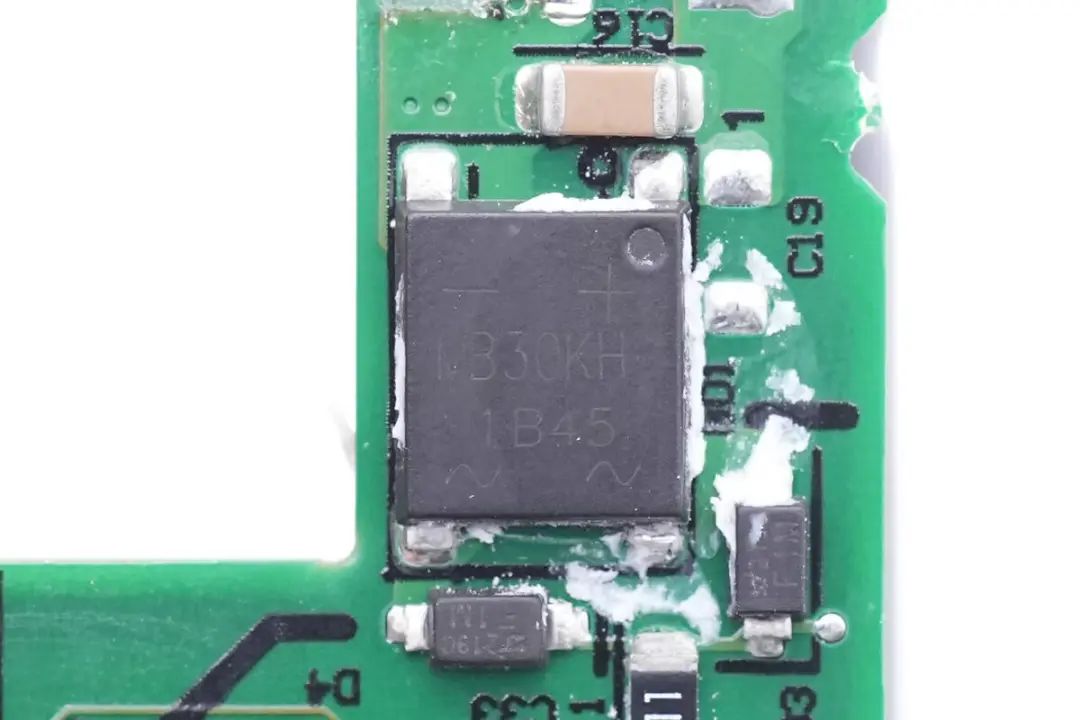

输入端整流桥型号为MB30KH，规格为3A。

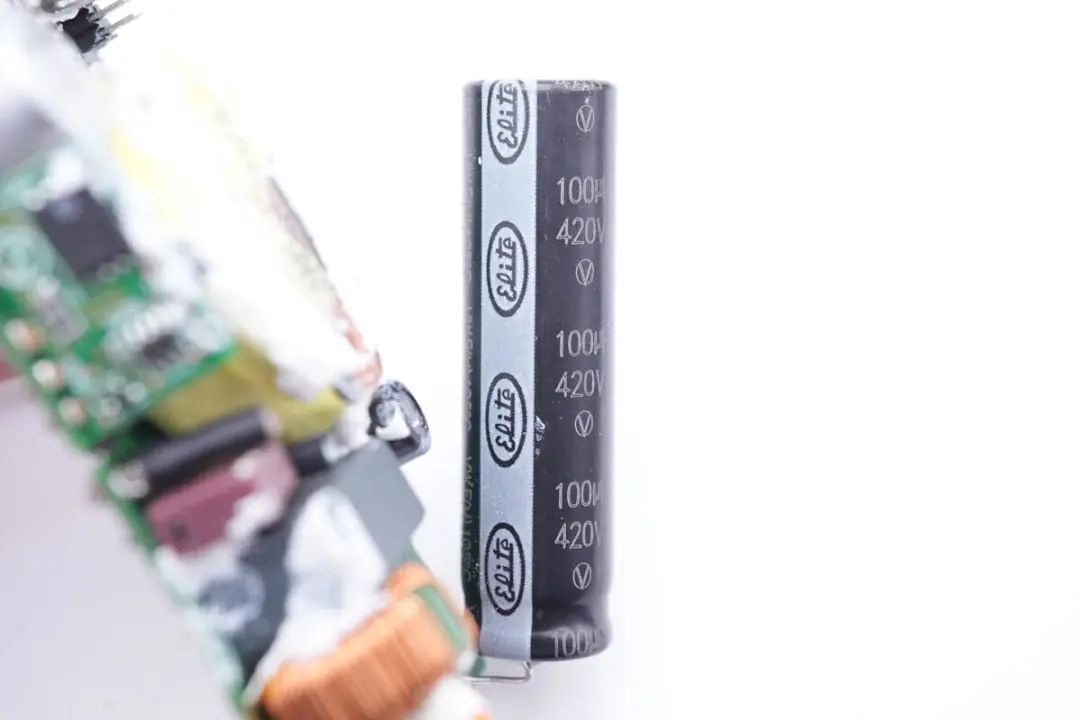

高压滤波电容来自金山，规格为100μF 420V。

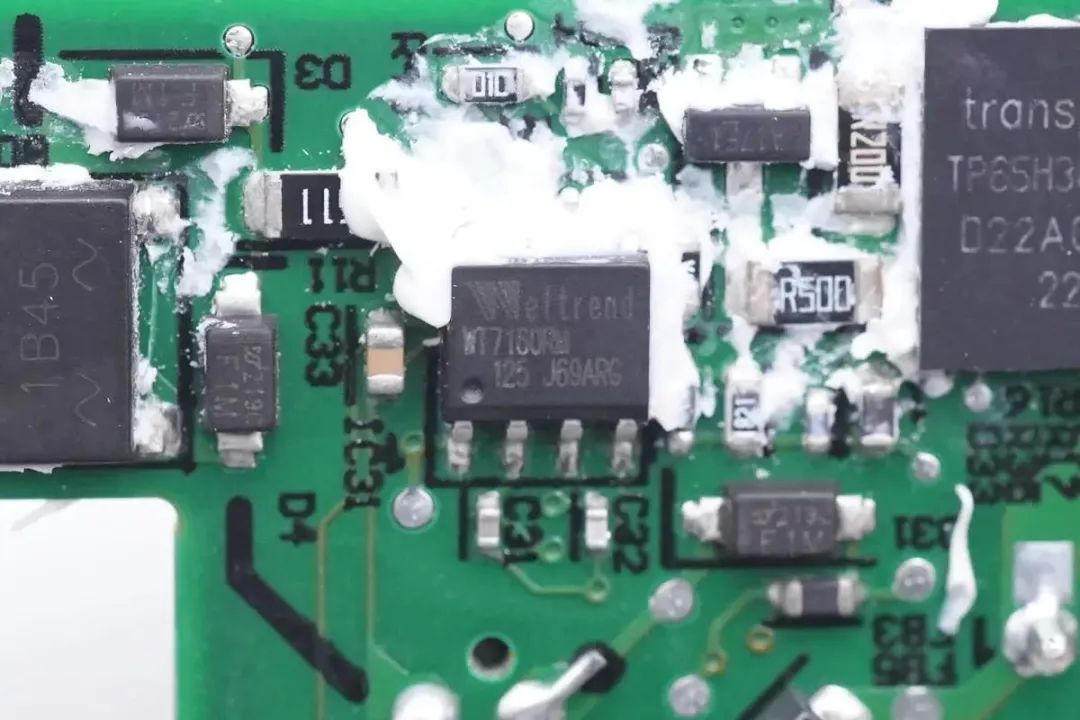

主控芯片来自伟诠，型号WT7160，是一颗多模式反激控制器，内置X电容放电和高压启动功能，支持宽范围输出电压，支持多重完善的保护功能，支持外置热敏电阻进行过热保护，支持电流取样电阻短路和开路保护，采用SOP8封装。

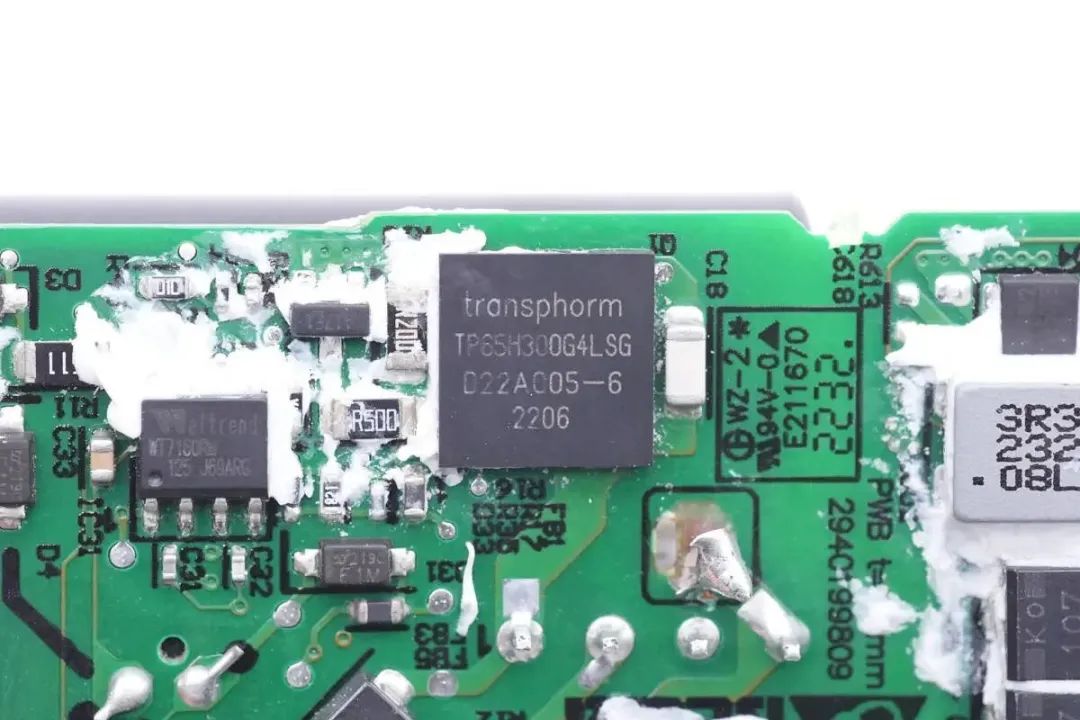

氮化镓开关管来自transphorm，型号TP65H300G4LSG，是一款DFN8*8封装的氮化镓开关管，耐压650V，瞬态耐压800V，导阻为240mΩ，栅极支持18V耐压，具备极低的反向恢复电荷，并减小开关损耗。相比传统硅器件可提升能效及开关频率，提升系统功率密度，减小系统尺寸及重量，并降低系统成本。适用于快充电源及LED照明等应用。

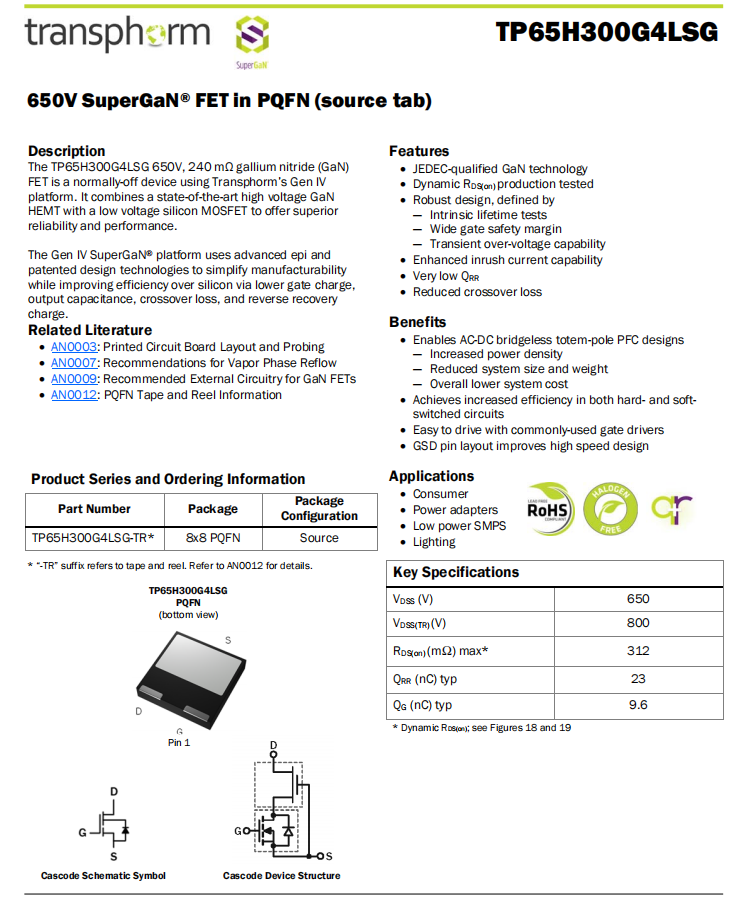

transphorm TP65H300G4LSG 详细资料。
充电头网了解到，Transphorm还推出了四款SMD氮化镓器件，针对温度环境严苛，也有TOLL 10x12封裝。旗下产品还被华硕ROG 1600W钛金牌雷神2代电源、罗马仕65W PD氮化镓充电器、HELPERS LAB 65W氮化镓充电器等数十款产品采用，产品性能质量获得客户一致认可。

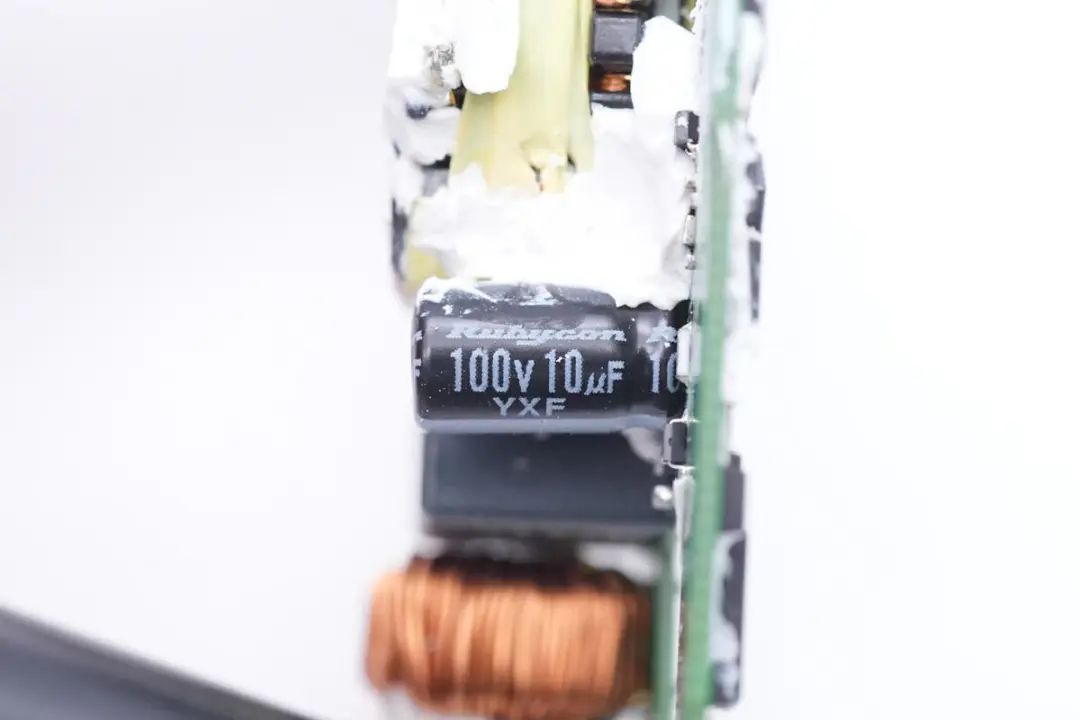

为主控芯片供电的滤波电容来自红宝石，规格为100V10μF。

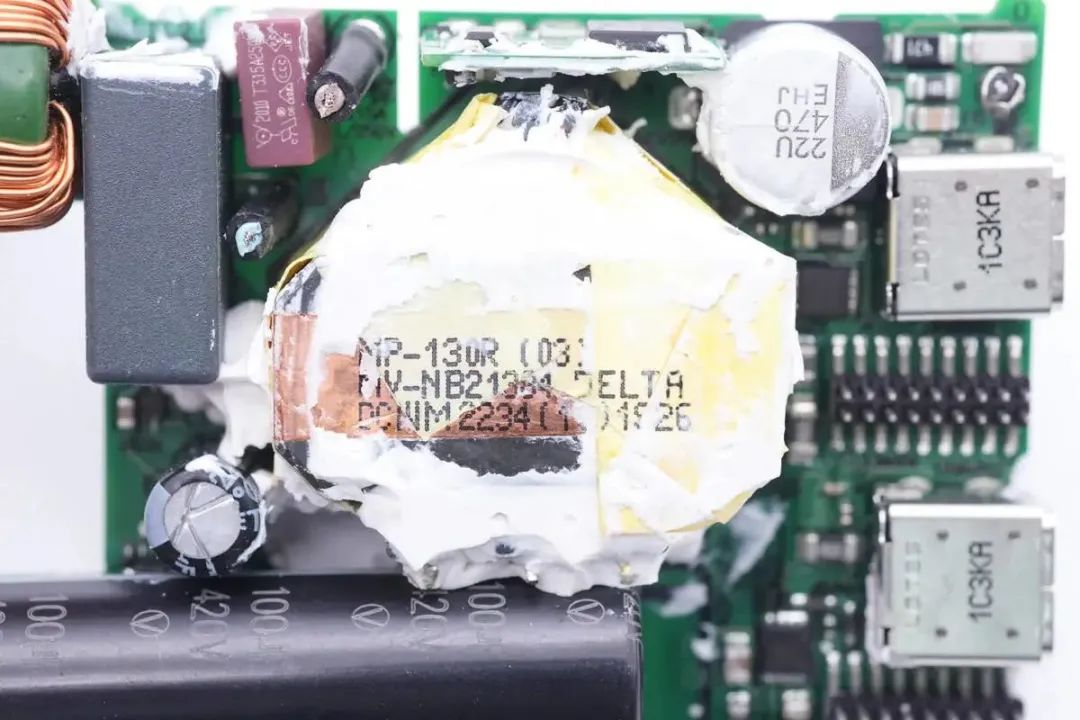

变压器由台达制造，磁芯缠绕铜箔屏蔽。
两颗串联的贴片Y电容特写。

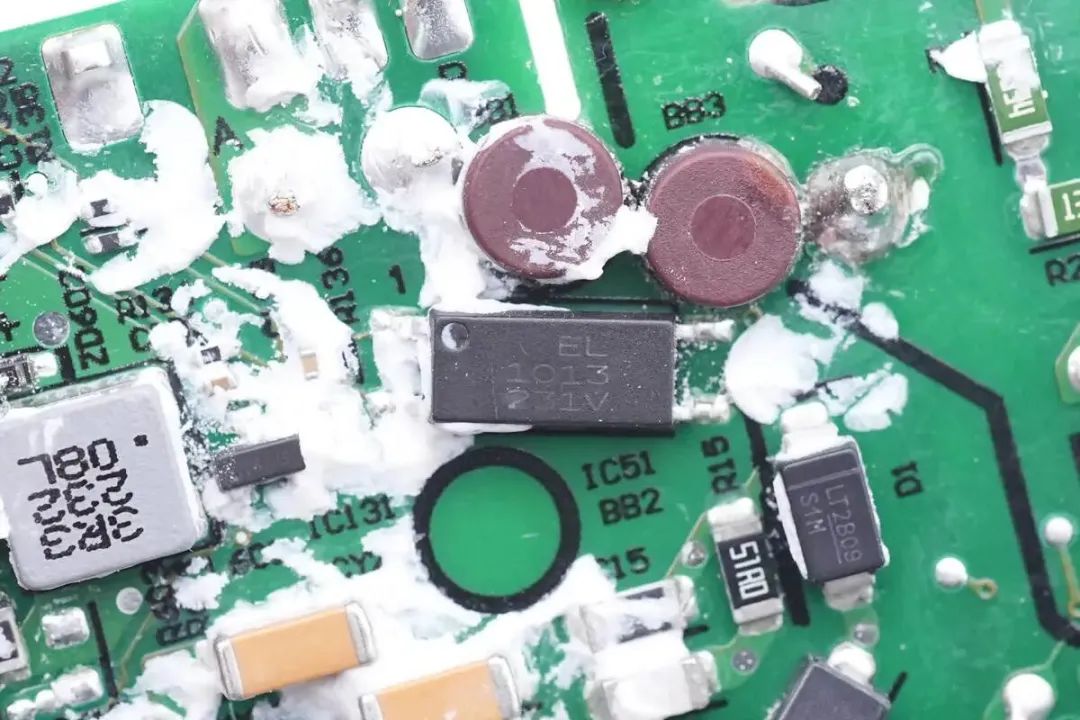

EL1013光耦用于输出电压反馈。

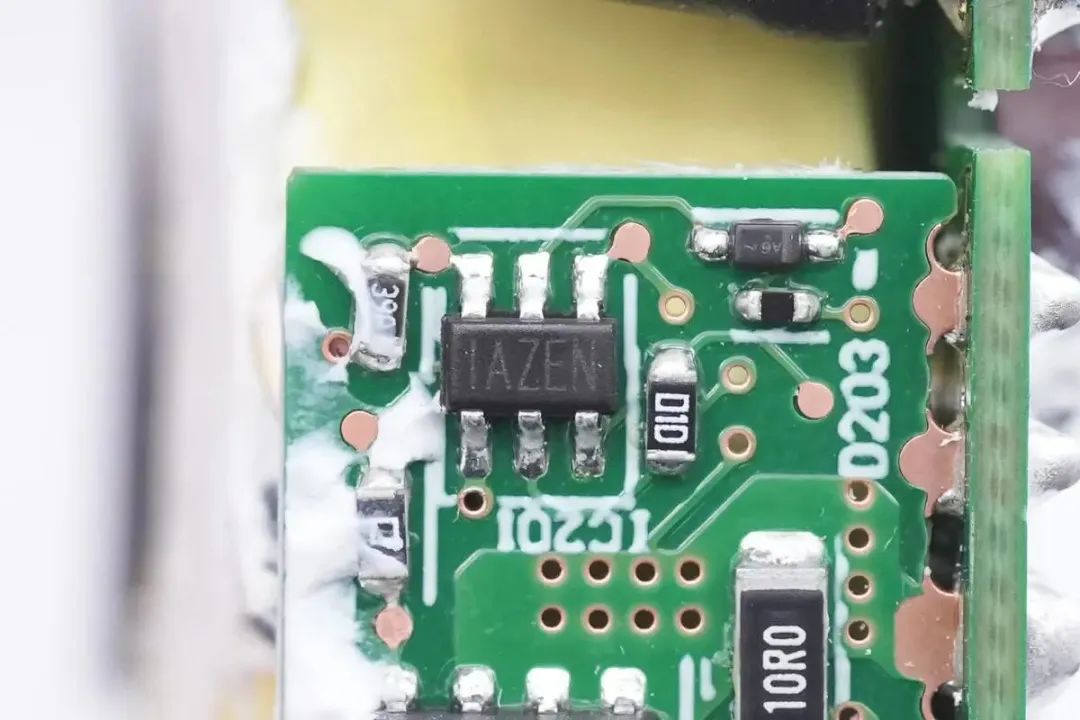

同步整流控制器来自MPS，丝印AZE，实际型号为MP6908，是一颗快速关断同步整流控制器，支持DCM，CCM和准谐振工作模式，支持逻辑驱动电压和标准电压的同步整流管，支持高侧和低侧应用。

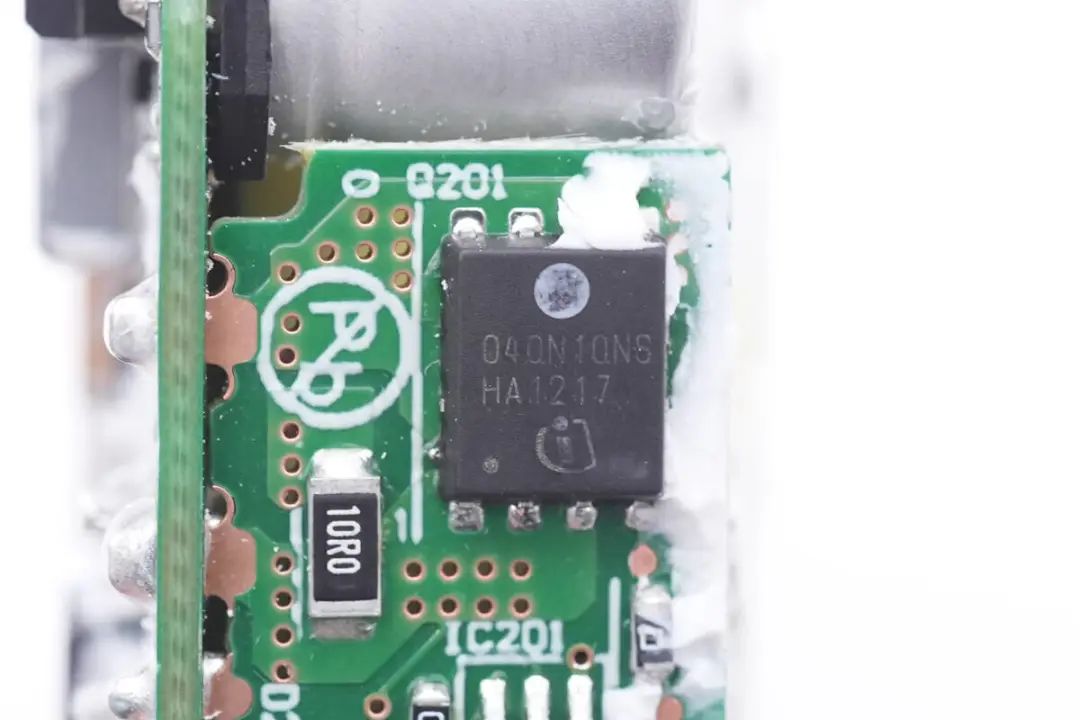

同步整流管来自英飞凌，型号BSC040N10NS5，是一颗耐压100V，导阻4mΩ的NMOS。

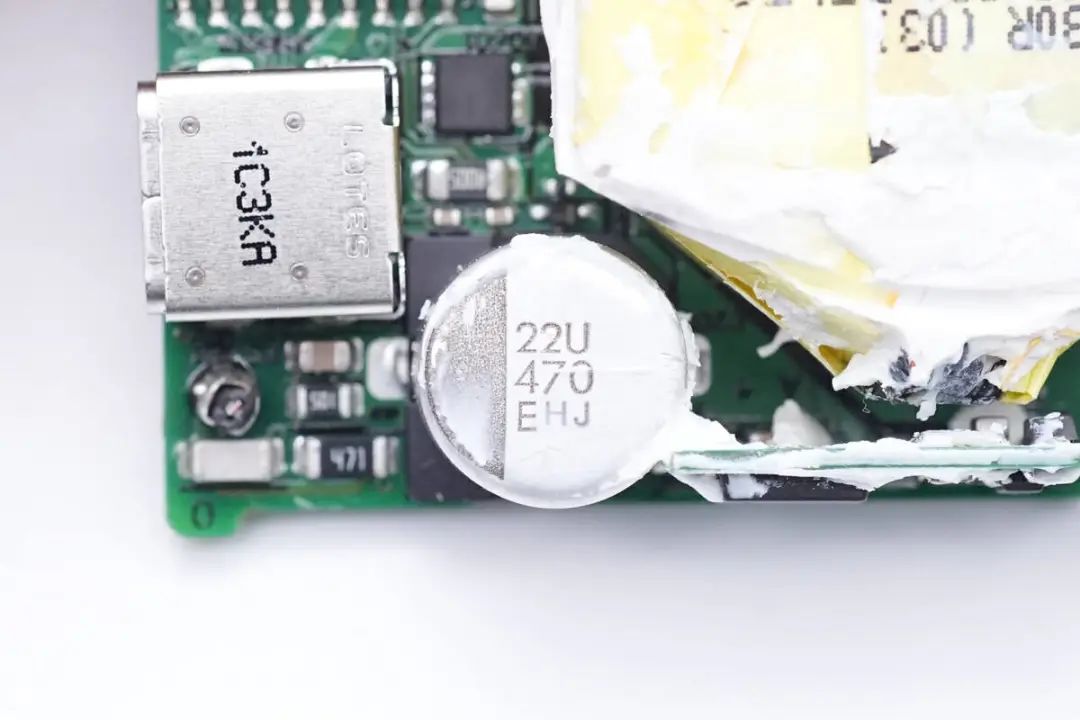

输出滤波电容规格为25V 470μF。
输出协议芯片焊接在单独的小板上。
小板通过插接件连接到充电器PCB上。

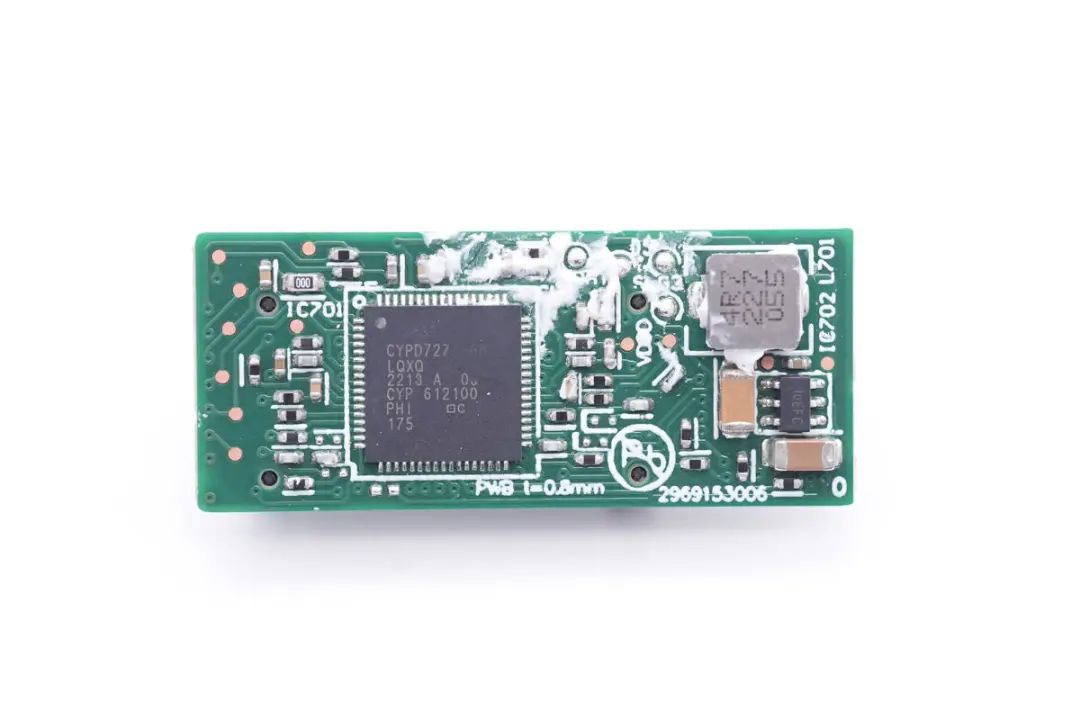

小板正面焊接一颗协议芯片和一路降压电路。

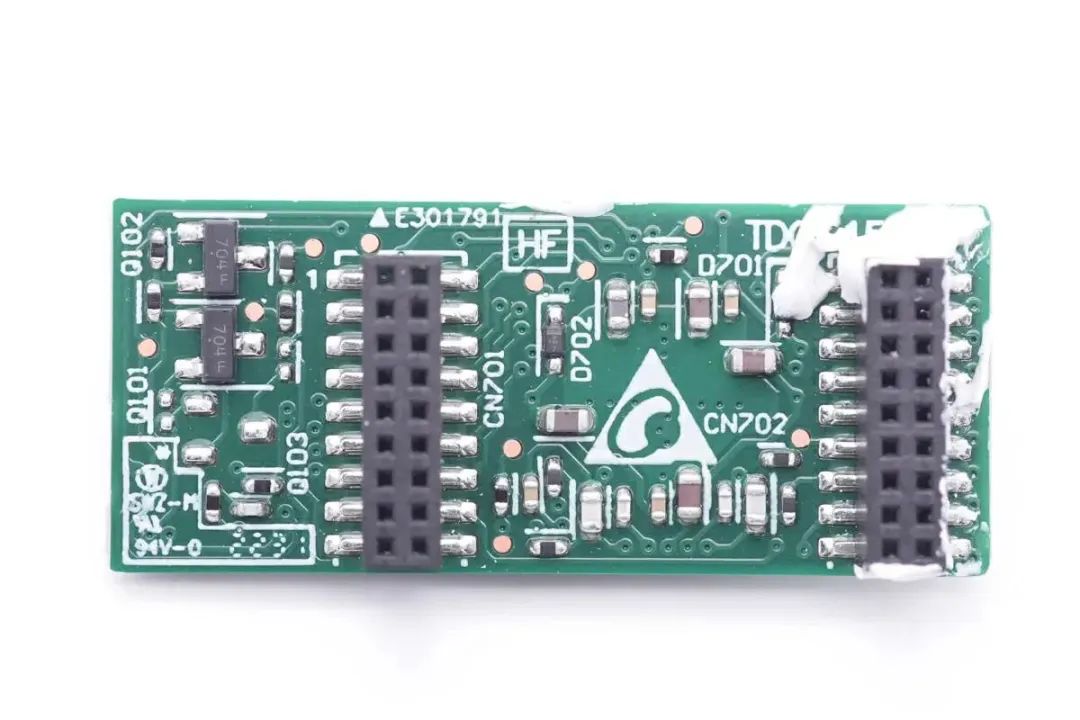

小板背面焊接连接PCB的排针插座。

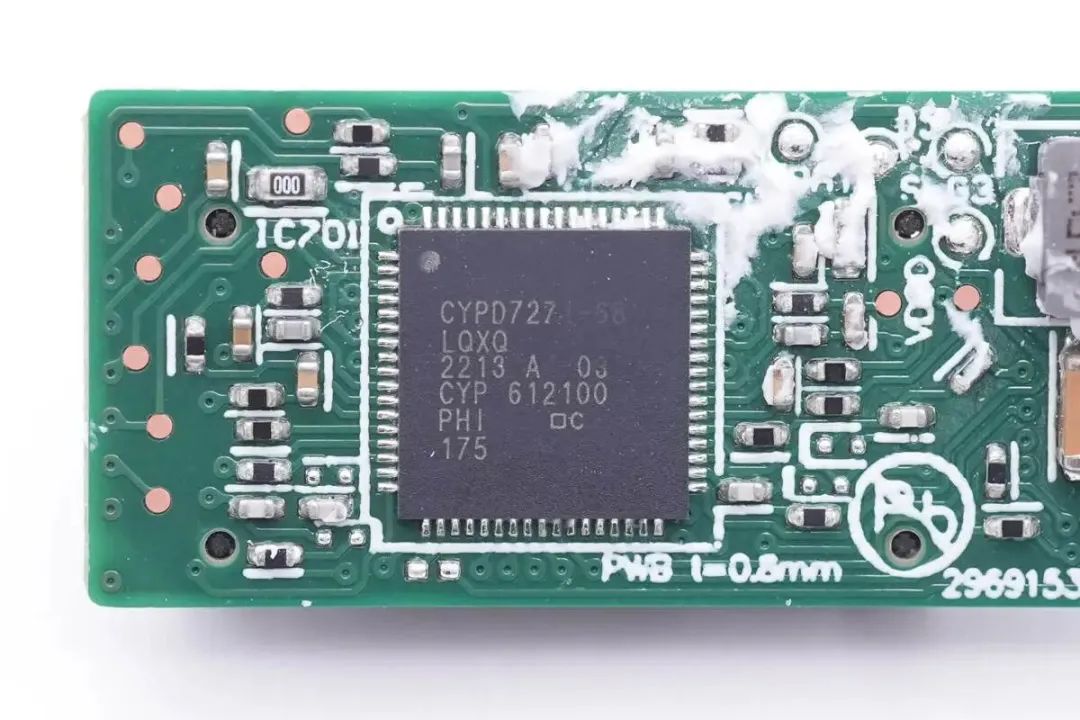

协议芯片来自英飞凌，型号CYPD7271，为CCG7DC系列，是一颗高度集成的USB-C口充电器解决方案，内部集成两路升降压控制器，专为多口充电器而设计。芯片内部集成NMOS驱动器用于VBUS开关管控制，内部集成硬件控制的保护功能，支持4-24V输入电压，支持可编程的开关频率。
芯片内置32位M0内核处理器，内置128KB Flash和16KB RAM和32KB ROM，内部集成模拟和数字外设，支持系统功能定制和动态负载分配。内置两路升降压控制器支持配置为降压应用，满足多种充电器设计。

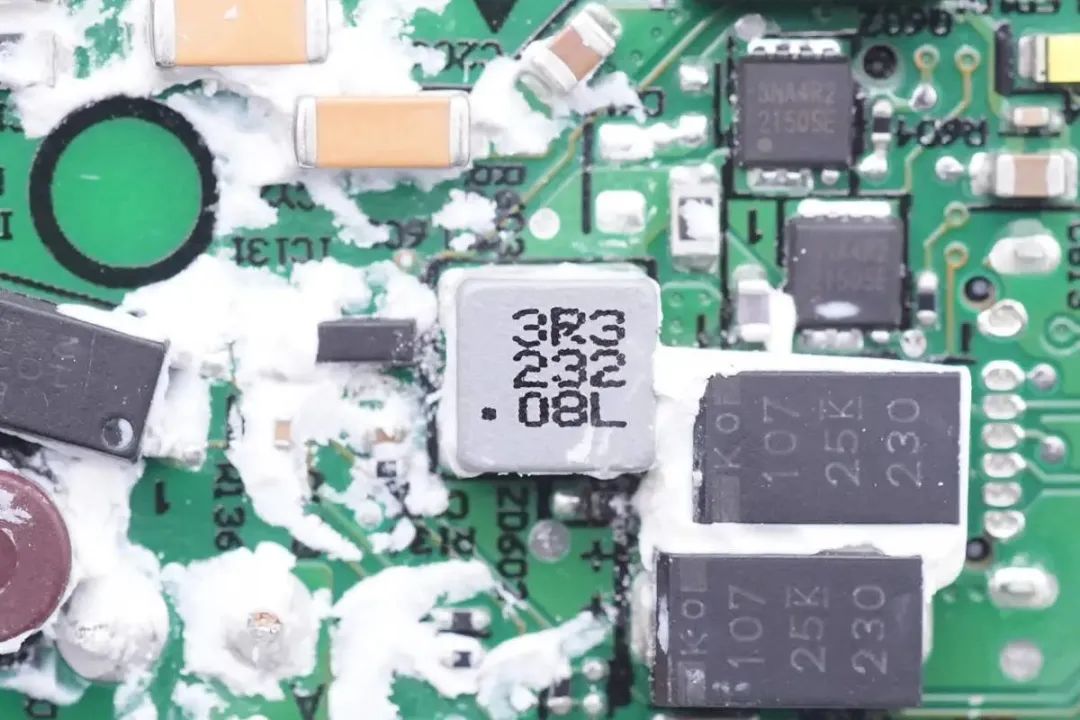

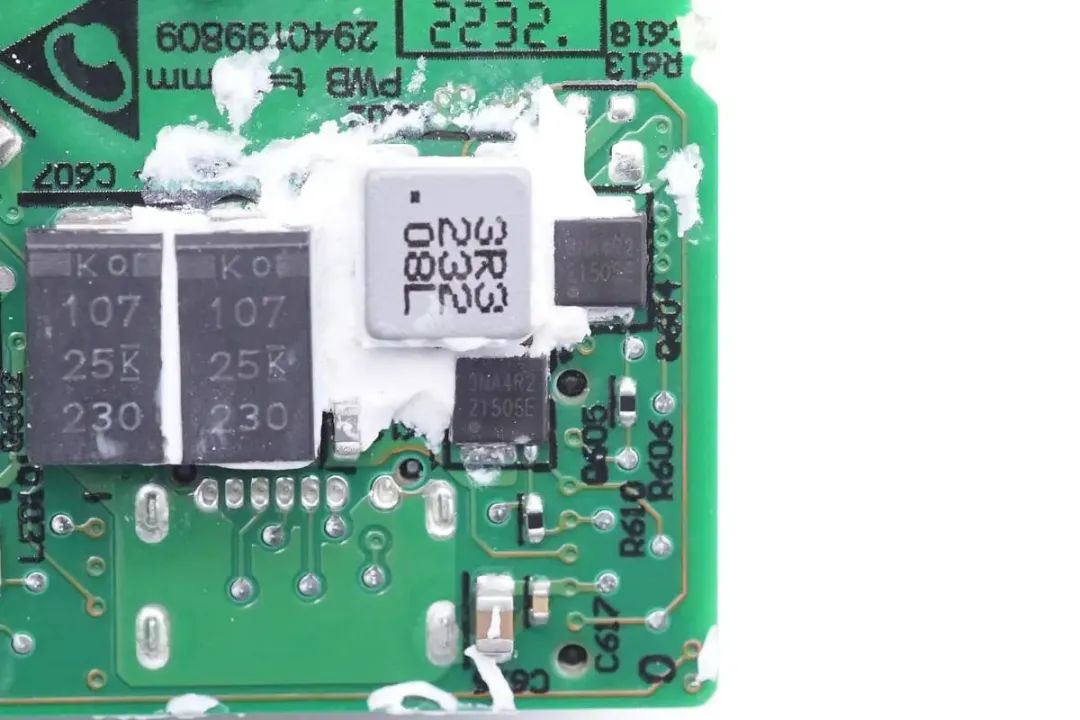

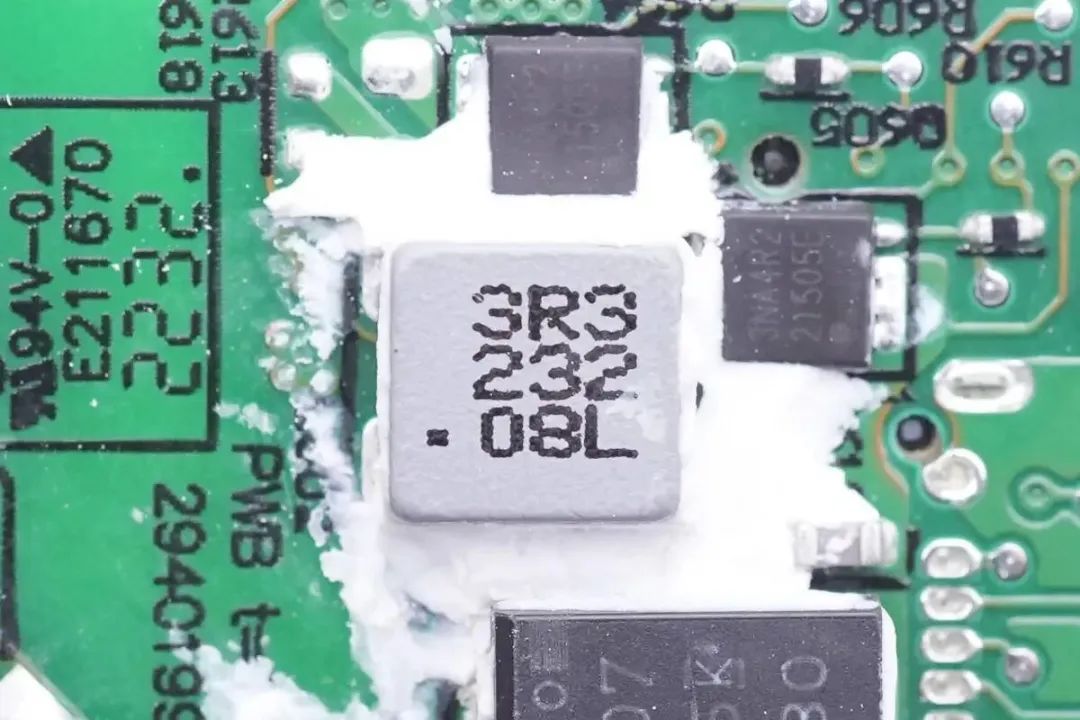

用于降压输出的3.3μH合金电感。

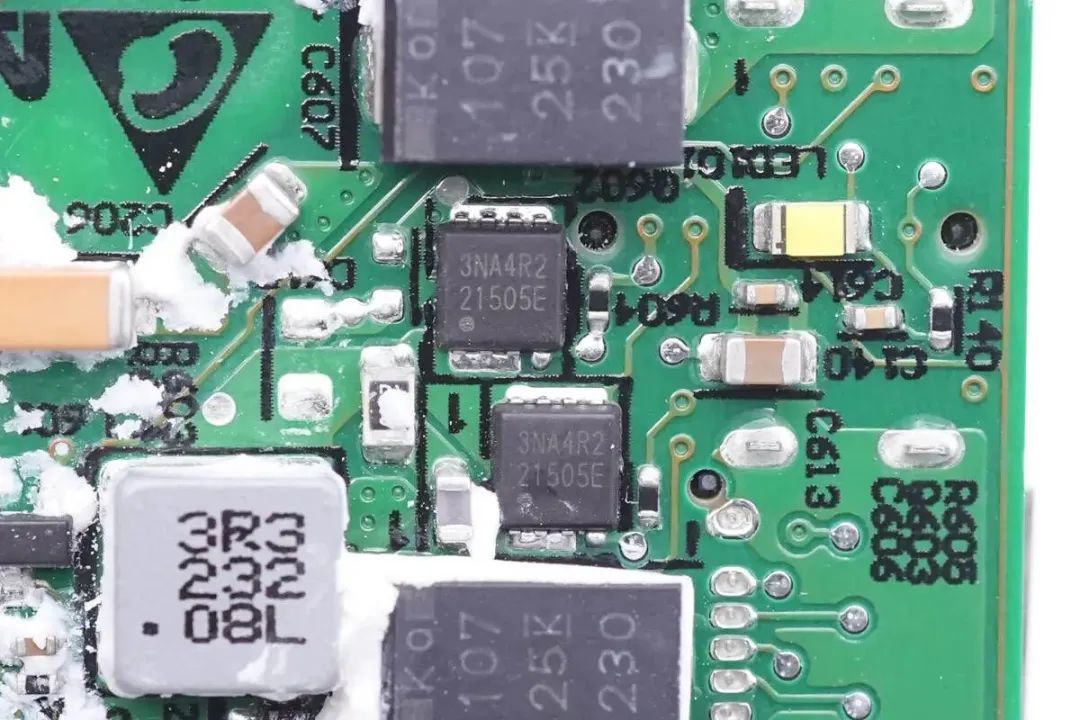

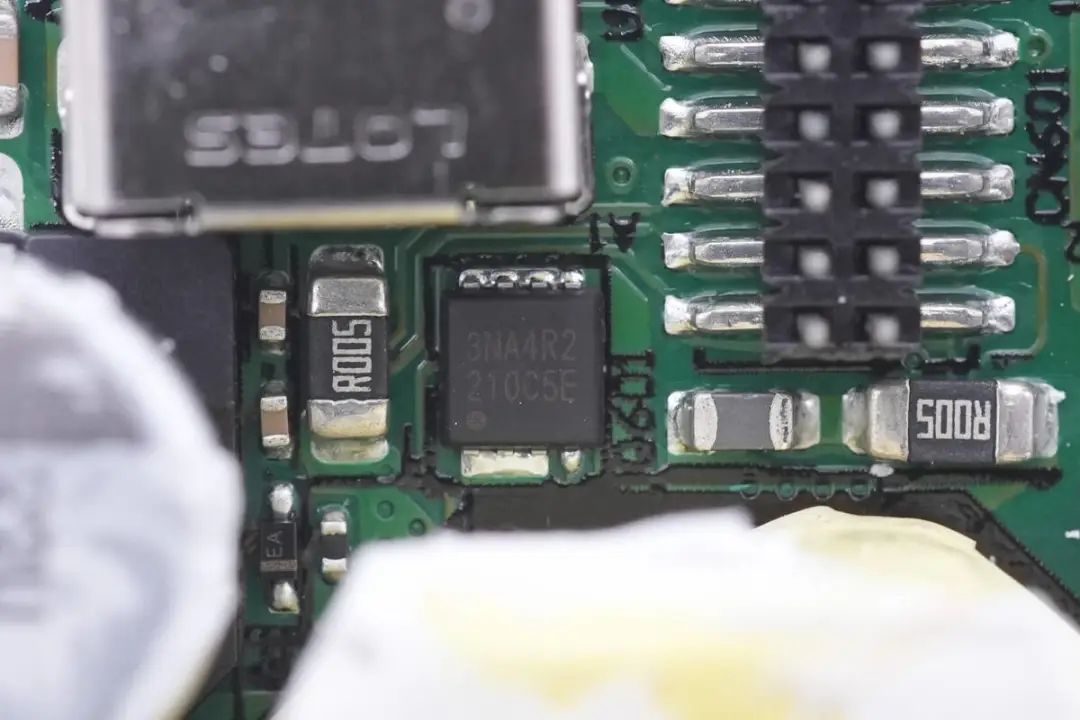

两颗同步降压开关管来自富鼎先进，型号AP3NA4R2YT，是一颗耐压30V的NMOS，导阻为4.2mΩ，采用PMPAK3*3封装。

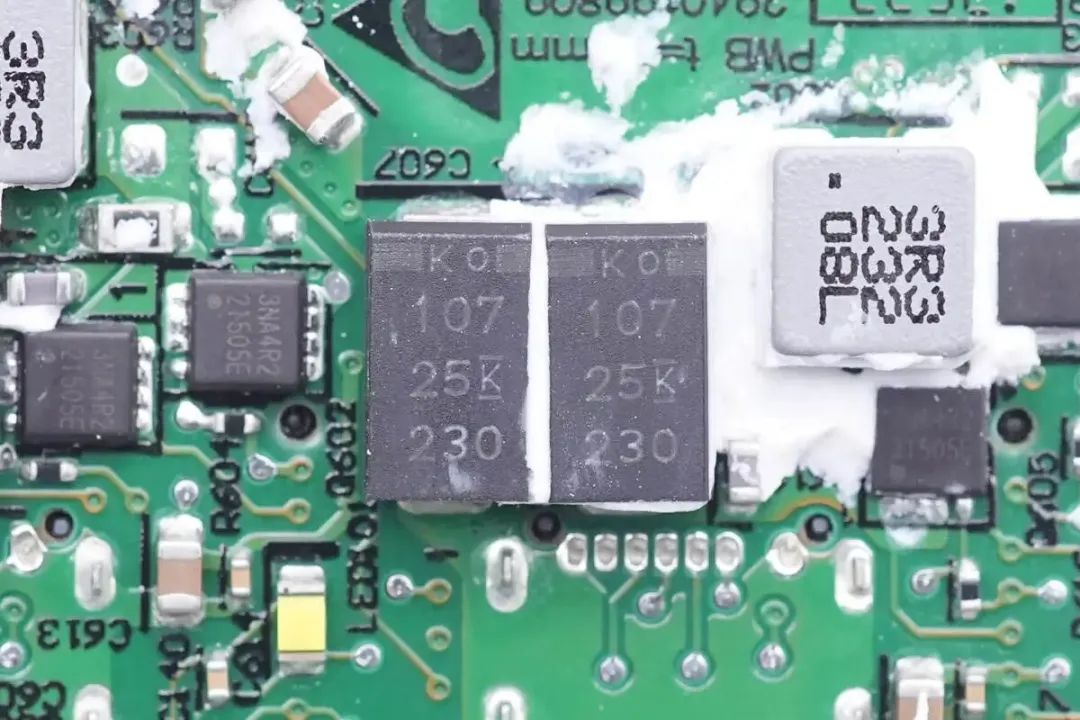

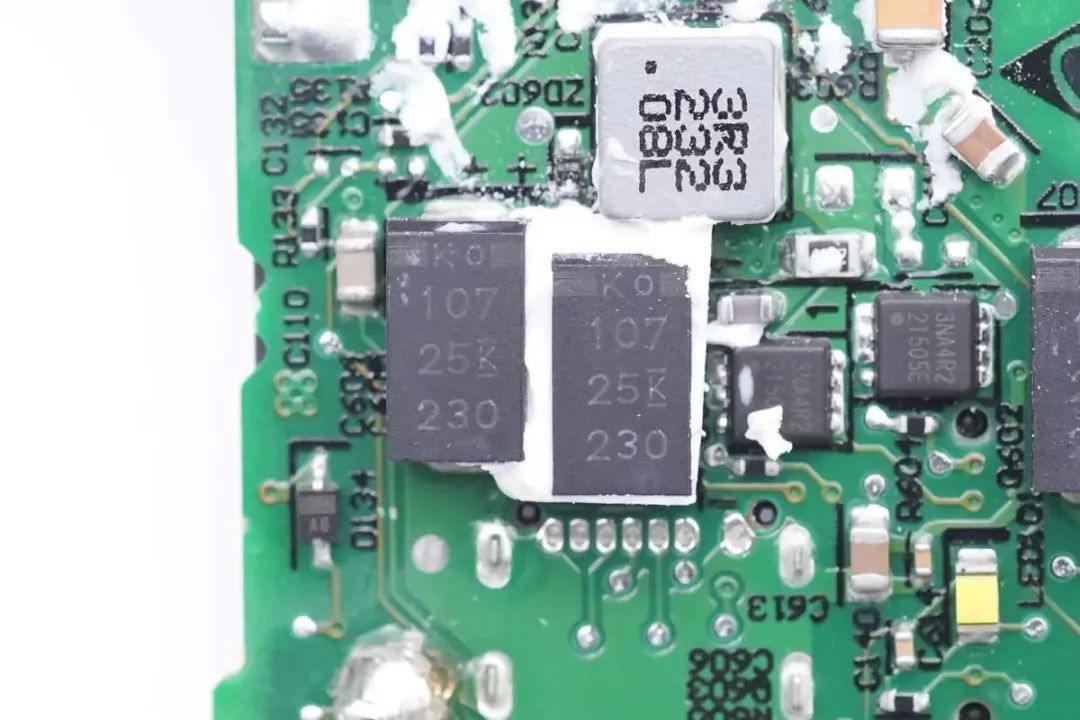

两颗输出滤波电容来自基美，规格为100μF 25V。
用于另外一路输出的降压电感。
在电感右侧是降压开关管。
输出滤波电容规格相同。

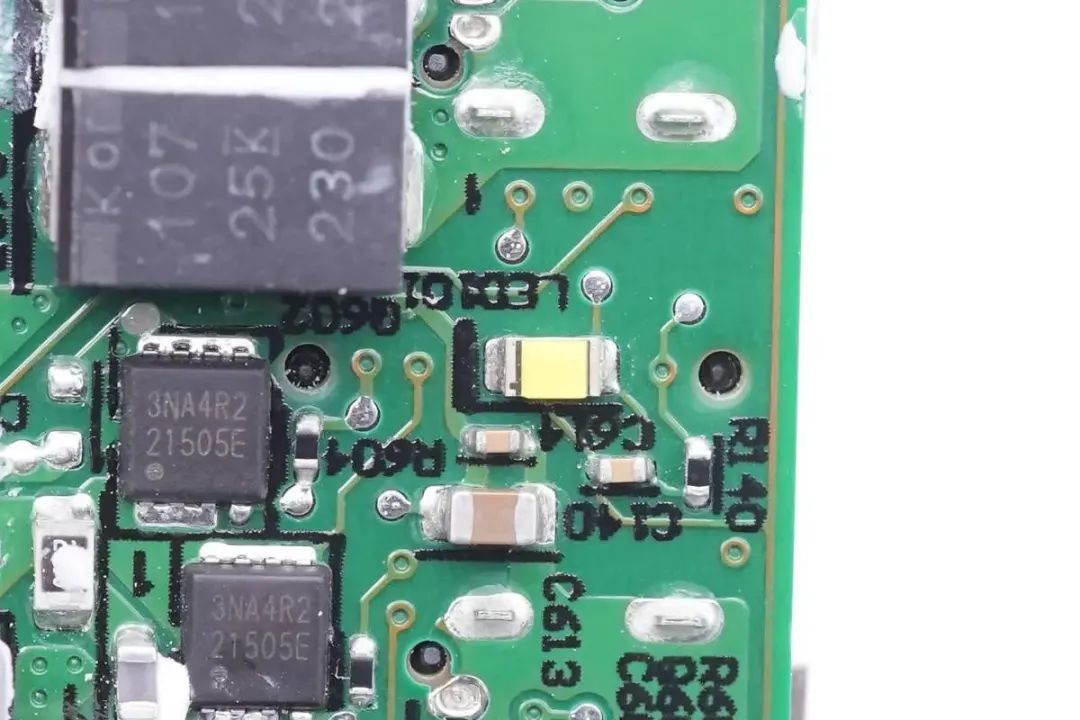

电源指示灯特写。

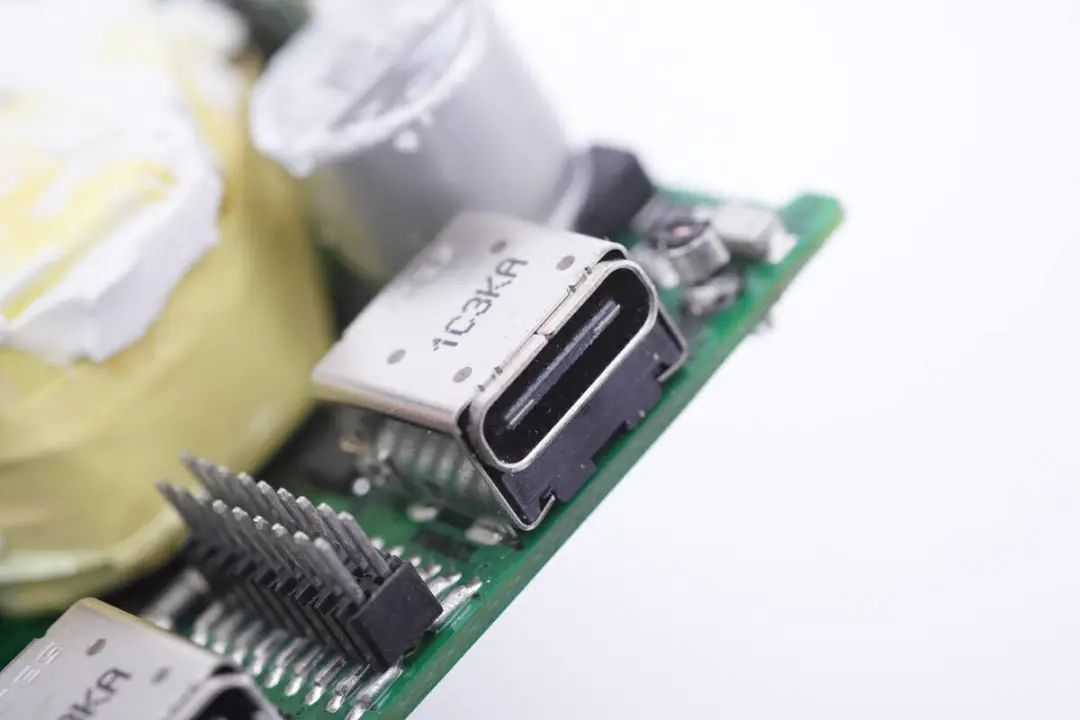

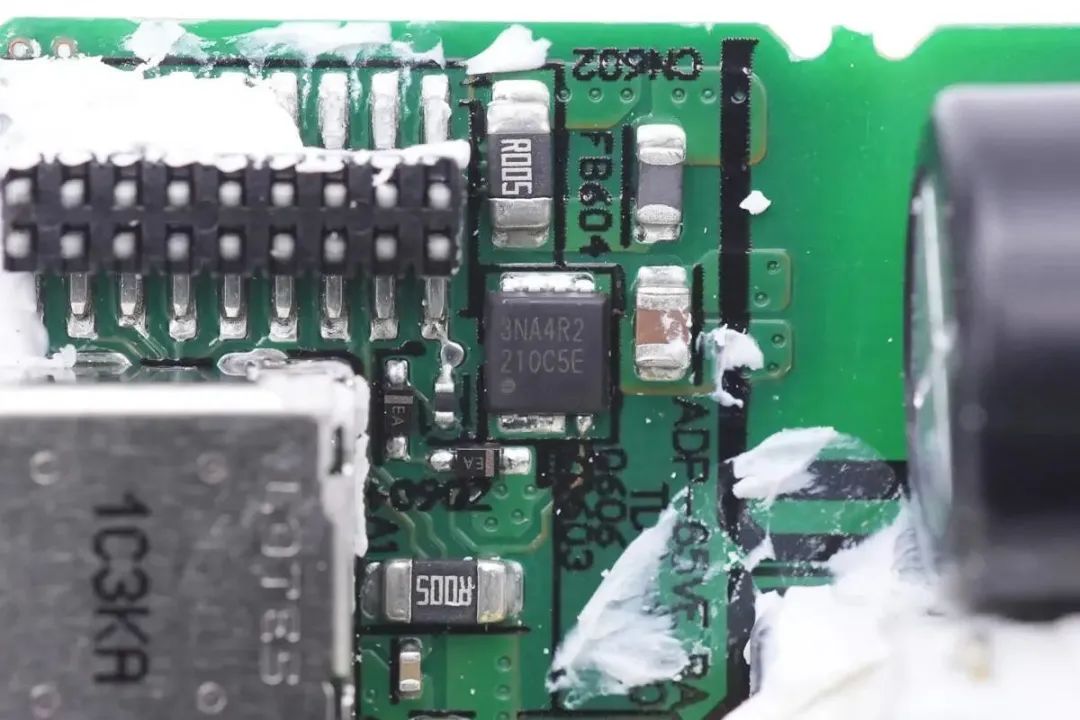

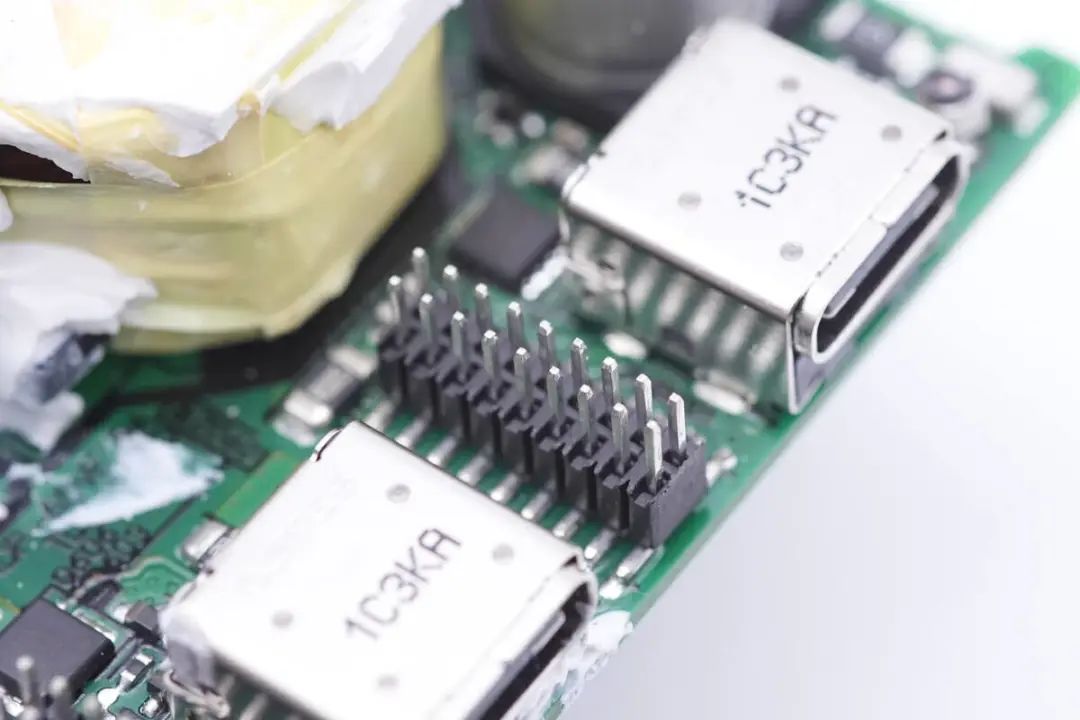

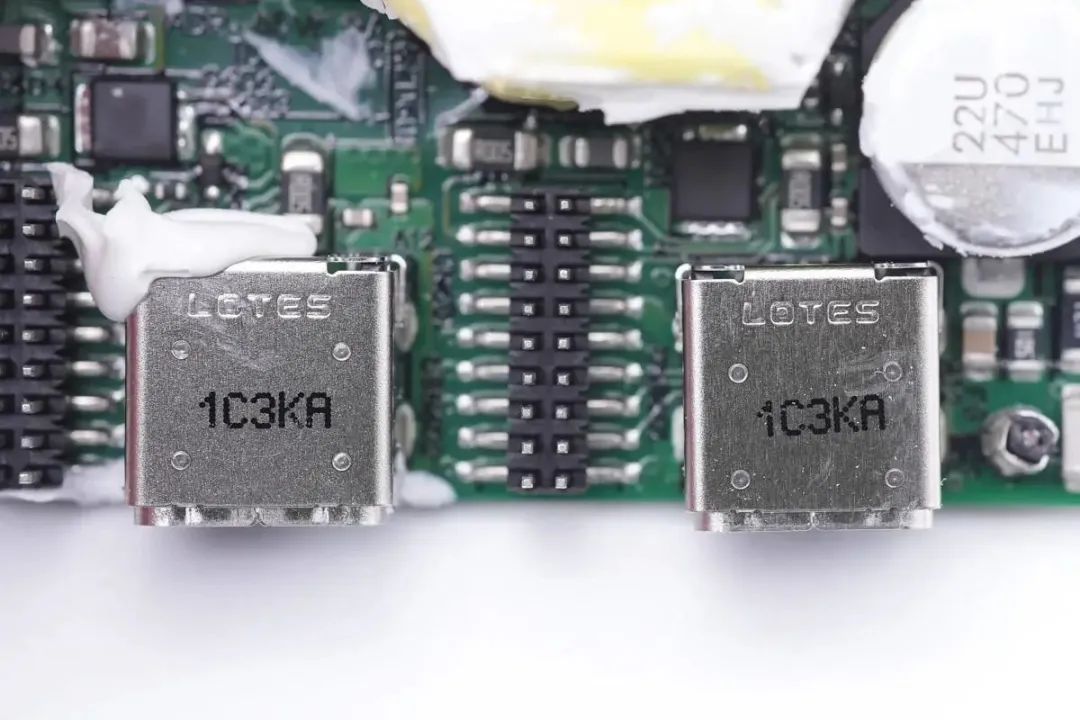

小板下方为USB-C母座，来自嘉泽端子。
连接协议小板的排针特写。
VBUS开关管与降压开关管型号相同。
另一颗VBUS开关管型号相同。

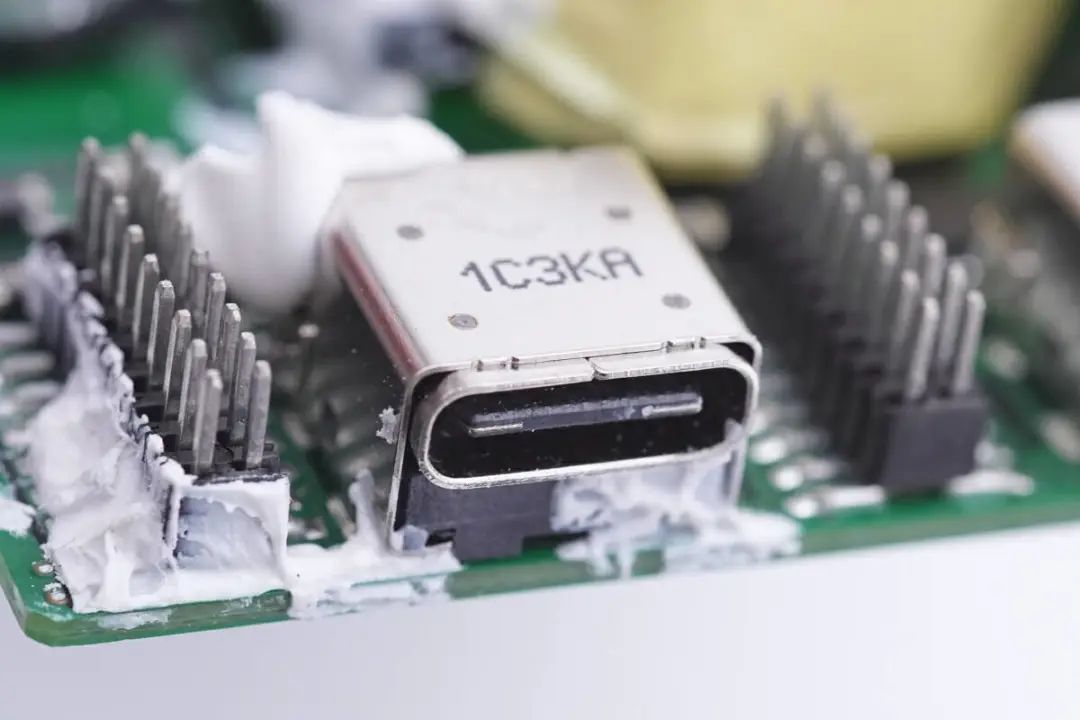

USB-C母座点焊钢套外壳焊接。
USB-C母座为黑色胶芯。

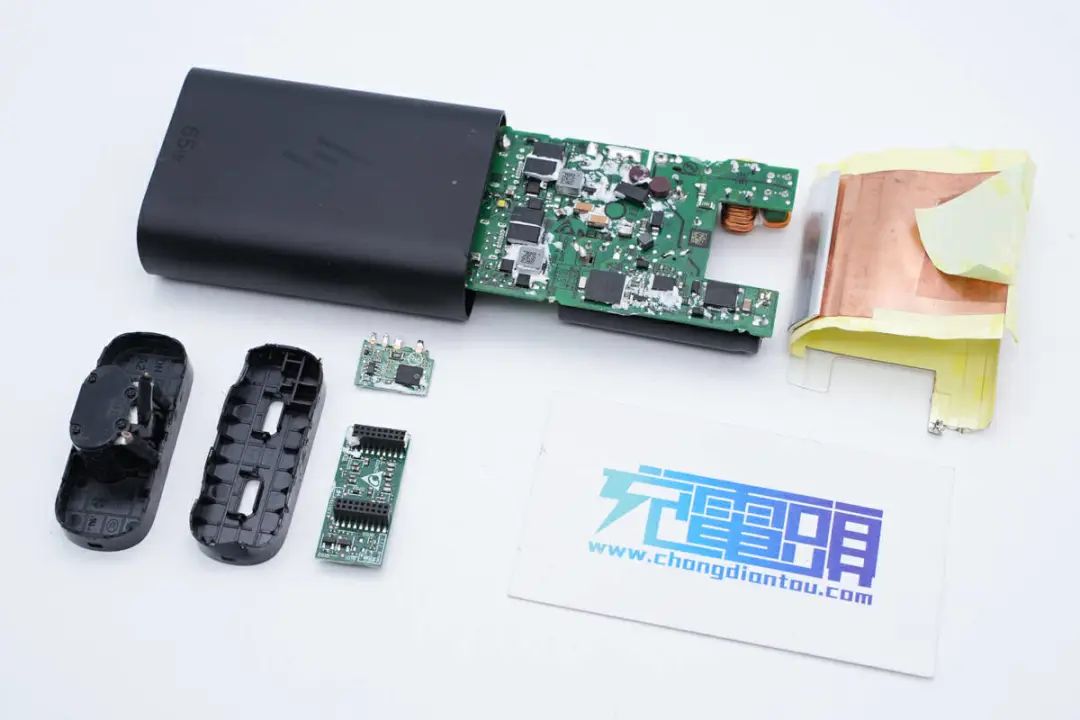

全部拆解一览，来张全家福。
充电头网拆解总结
HP推出的这款65W电源适配器采用黑色外观设计，输入输出均采用分离线缆，使用更加方便。适配器使用的梅花三插电源线带有接地功能，消除了麻手困扰。并且可根据不同使用环境更换不同长度的USB-C线，使用更加灵活。
充电头网通过拆解了解到，惠普这款65W电源适配器内部PCBA模块采用纯铜散热片包裹，增大散热面积。适配器由台达代工，内部使用transphorm氮化镓器件，初级主控芯片来自伟诠。协议芯片来自英飞凌，为CCG7DC系列协议芯片，内部集成双路升降压控制器，支持双口快充输出及功率自动控制。
通过引入氮化镓器件，能够有效提高适配器效率，降低快充时的发热。英飞凌内置升降压控制器协议芯片的引入，也为双口充电器带来了全新的设计。一颗协议芯片即可搞定双口输出，无需额外增添芯片，简化电路设计，且更加灵活。
