拆开看看国产焊台里都用了哪些国产芯片？

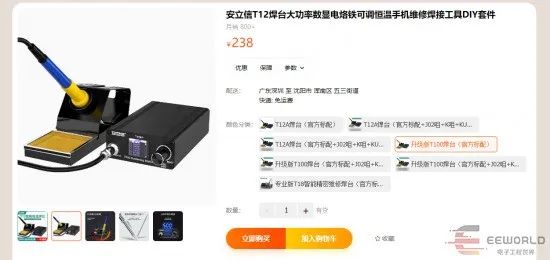

拆一个T12焊台，我之前买过他家的T12烙铁芯，比较抗用，有几次烧红过都不影响使用，这回买一个他家的焊台看看效果。我买这款是升级款的T100，238元一套，其实就是用了点阵屏，可以多一些设置，实际使用感觉用处不大。基础款的T12A价格168元，只有温度显示。

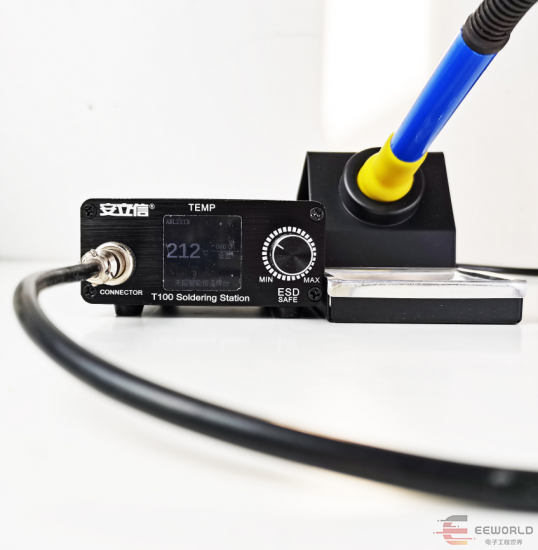

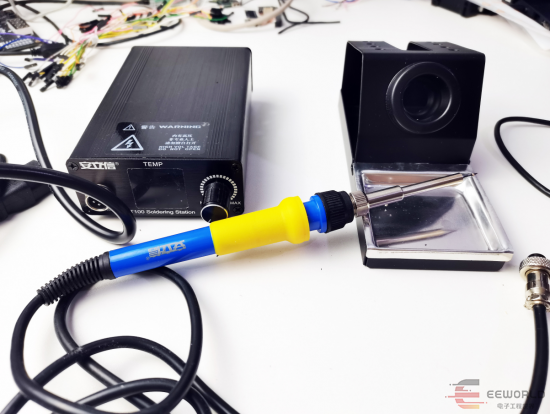

这款烙铁包括一个控制器、一个手柄和一个烙铁架，到货后感觉做工一搬，手柄做工有些粗糙，不过二百多的价格估计也就这质量了。

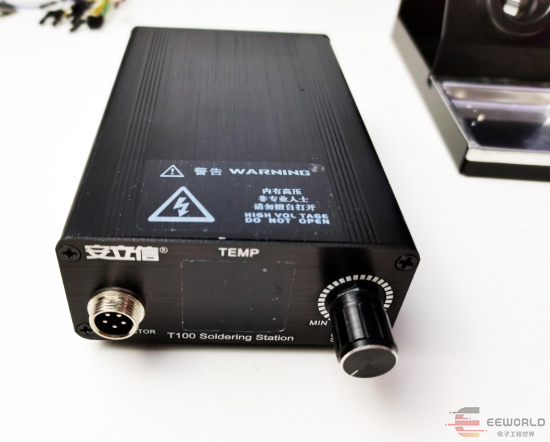

主机使用上下两片铝壳，前后共8颗螺丝固定，国内很多类似烙铁都使用这种外壳。右边一个旋钮用来调节温度，左边一个5芯的航空插头用来连接烙铁头的连线。

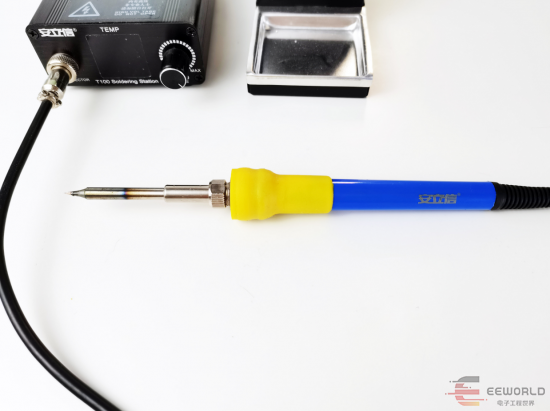

手柄比较轻，尾部的防折弯护线接头是套在电缆上的，不像我们常见的电线那种压好的，所以拆起来也会比较方便。

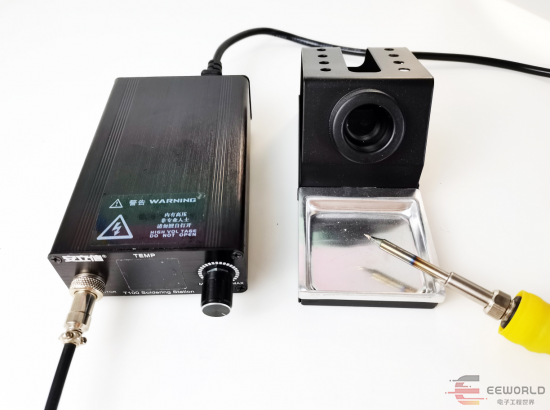

烙铁上电升温比较快，官网标称6秒化锡，实际测试基本如此。

它的手柄有休眠功能，放置一段时间后主机会自动进入休眠状态，活动手柄后自动回温，防止长时间不用干烧烙铁头，也能省些电费。

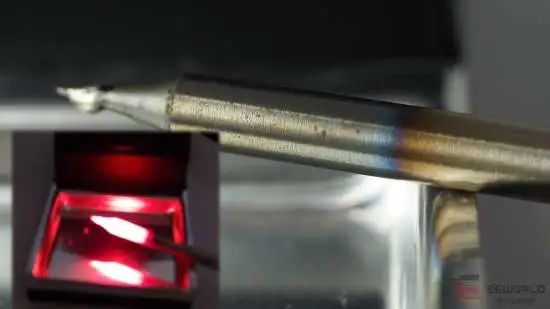

这是上次发论坛的烧蓝照片，有人说是感应加热，其实是使用可调电源一直给烙铁芯供电，时间长了就会发光。退火后烙铁头就会有烤蓝效果，不影响正常使用，这么主要是想看看烙铁头是不是抗造。

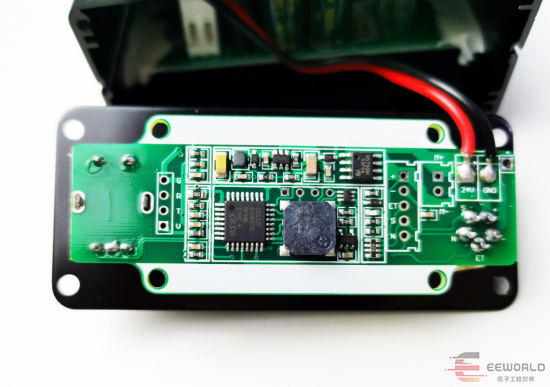

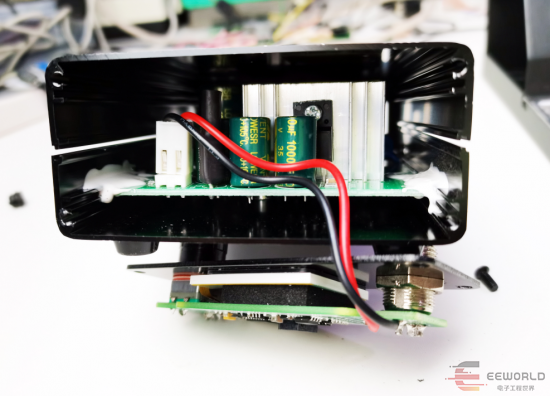

拆下前面板上的4颗螺丝就能取下屏幕组件，它只有2根线和后边连接，说明主要控制部分都在这上边实现了，后边只是一个开关电源。

主板的主要器件都在正面，背面只有一个屏幕。

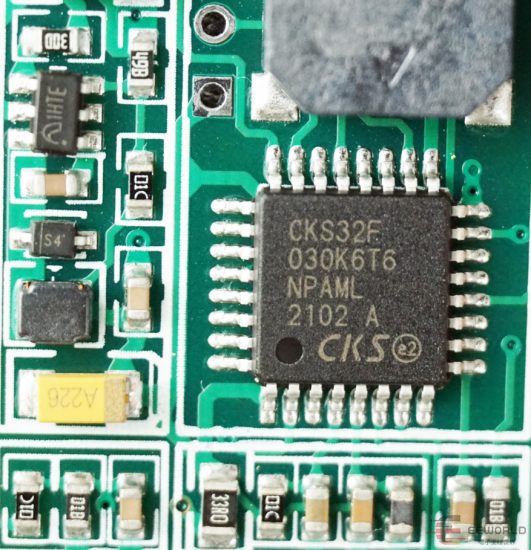

主控板上有一颗CKS32F030K6T6的单片机，是中科芯公司的一款ARM 32位的Cortex-M0 单片机，频率最高可达48MHz，主要功能包括屏幕显示、功能设定、烙铁芯温度测量和控制。

左边有一颗SOT32-6的芯片是微盟电子的ME3116降压型DC/DC稳压器，最高输入40V 带载可达1A，用来将开关电源输入的24V降到单片机可工作的电压。

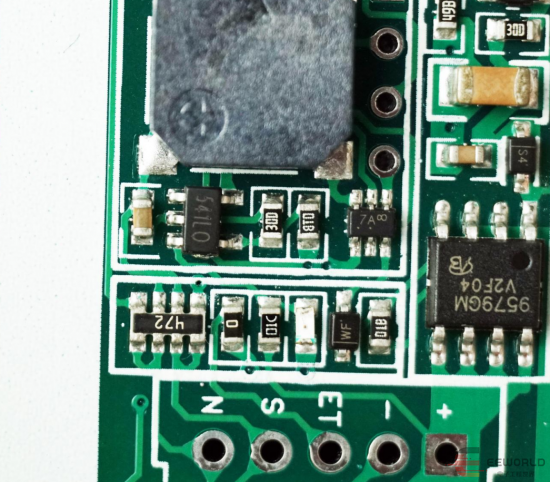

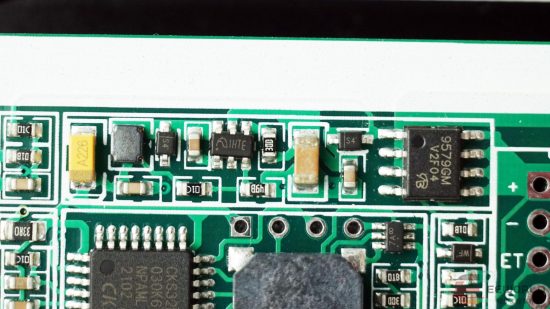

右上角是一颗AP9579GM，P沟道场效应管，用来控制烙铁芯加热线圈电源的通断，以此来控制温度。

AP9579GM下边一颗7A8的SOT23-6芯片是双NPN三级管，安森美的型号是MUN5211DW1，这款没看到品牌，有可能也是国产芯片。它一路用来驱动场声器，另一路用来控制AP9579GM通断。

左上角的方形器件是一个蜂鸣器，它的下边丝印为541L0的没找到具体型号，应该是一个单通道的放大器，用来把烙铁芯热电偶的电压放大，再由CKS32F030K6T6的ADC采集。

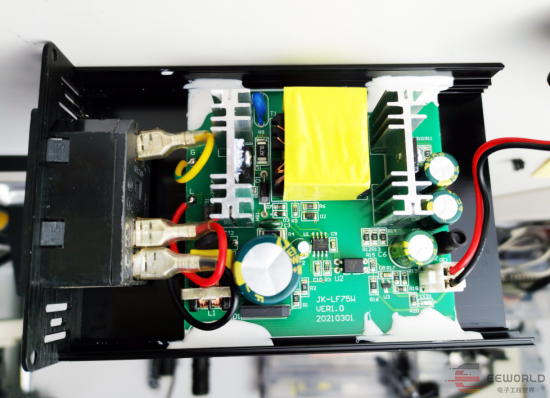

下边这块电源板是一个220转24V的开关电源，PCB制造日期是2021年3月，和外壳接触的地方用胶做了固定，电路板的背面没有器件。

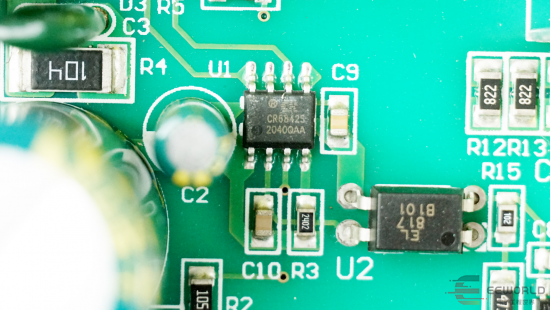

电源控制芯片是启臣微的CR6842，具有频率抖动的绿色节能PWM控制器。

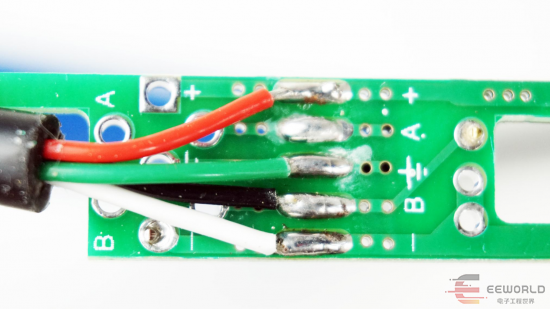

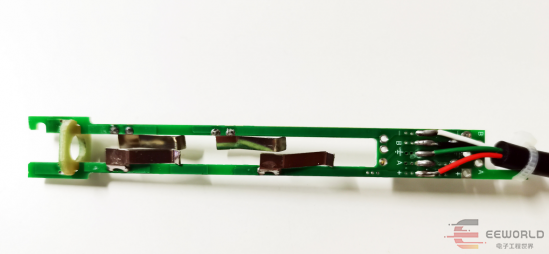

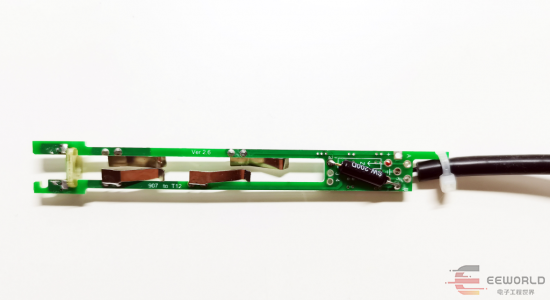

除了主控和电源，手柄里也有电路，控制器的航空插头接口和电路板上的焊盘是5个，实际只用了4条线。

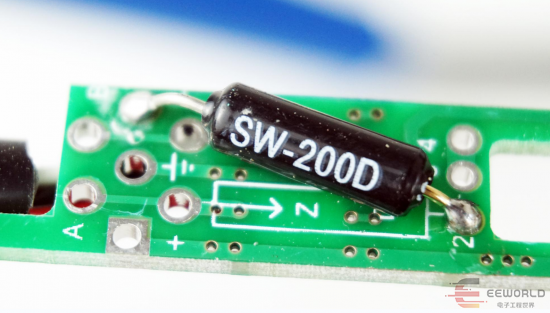

其中有2条是用来给烙铁芯内的线圈加热和测温的，另外2条接了一个滚珠开关，用来检测手柄是不是长时间不使用，从而进入休眠状态。

不了解T12原理的可能会问，2根线怎么又能测温又能加热呢？其实它的内部是有2种材料组成的加热丝，就相当于一个热电偶，加热时MOS管导通，加热丝（热电偶）通电，开始升温。测量时MOS管截至，加热丝（热电偶）的热端和冷端因为有温差，它会输出一个毫伏级的电压，测量这个电压就可以得到烙铁头的温度。

如果它没有达到预设温度，这时只需再重复前边的步骤再次导通MOS管后一段时间再测量就能控制温度达到预设值 。加热丝（热电偶）的电压是毫伏级，为了保证测量精度和分辨率，需要使用放大器将电压放大才能通过ADC测量。因为加热和测温共用一组导线，加热时的电压是24V，所以还需要在加热丝（热电偶）进入放大器前加一颗电阻和二级管将电压钳位在放大器可接受的范围内，防止烧坏测量电路。

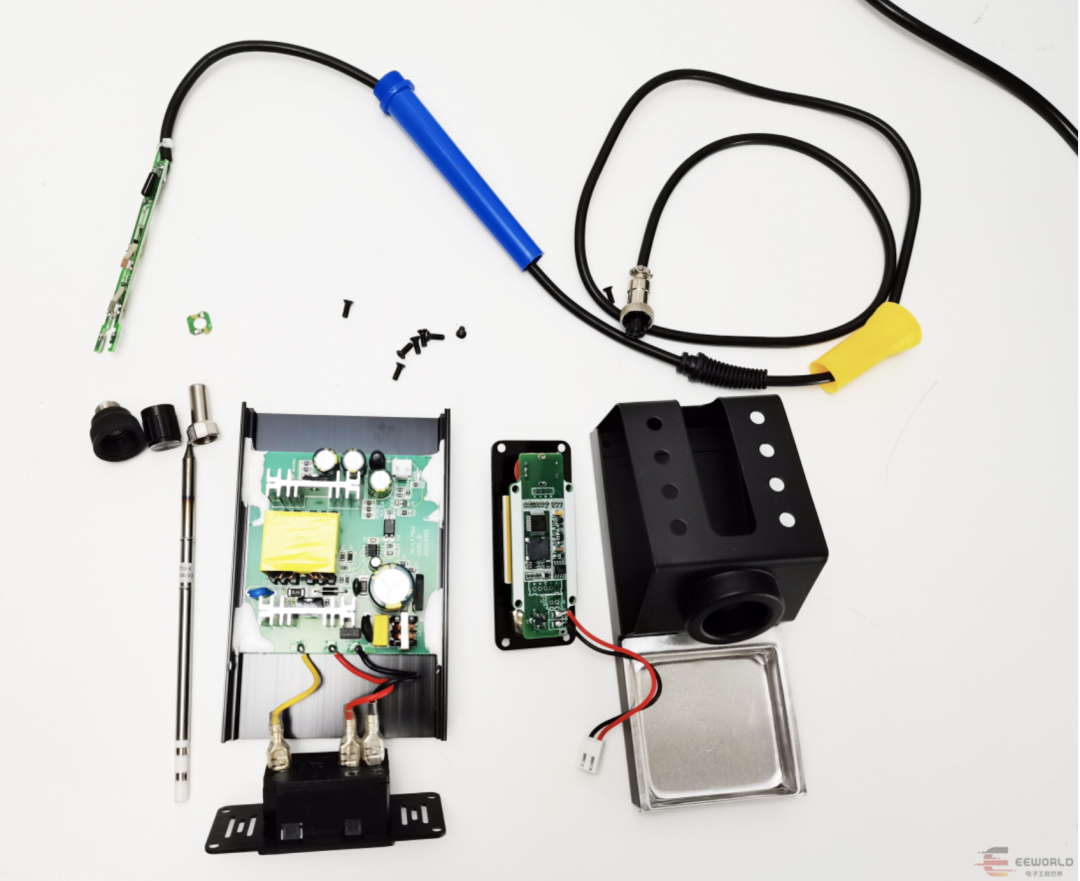

最后来看一下这个烙铁的全部组件。
