干货 | 非常经典的电压掉电监测电路，你学会了吗？

来源:电子工程世界发布时间:2022-09-28812浏览

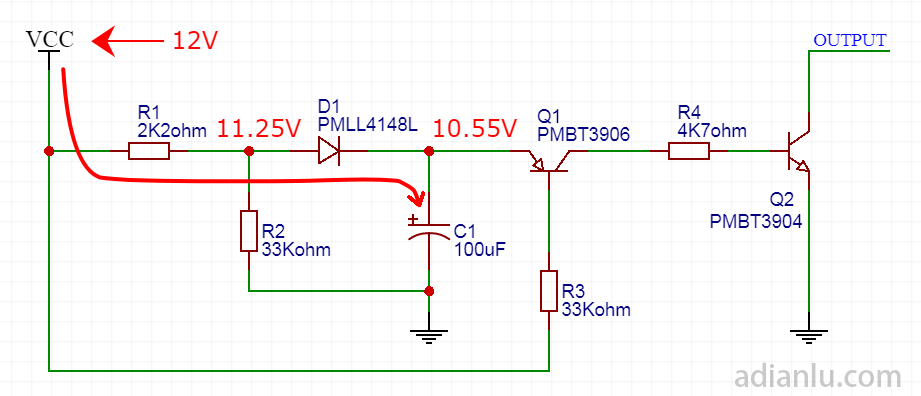

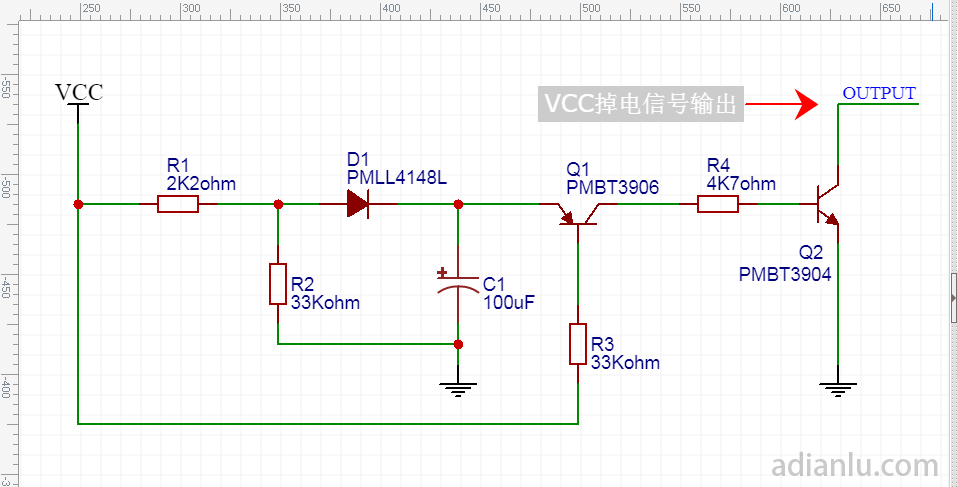

电路在电压掉电时处于不稳定状态，经常需要采取一些应对措施。比如音响，内部的音频功率放大电路，在被突然拔掉电源时会发出刺耳的爆破音。如果加入电压掉电监测电路，当监测到电压掉电时，输出一个信号来触发静音电路工作，就可以消除爆破音。上图是这里要介绍的一个电压掉电监测电路。这个电路在液晶电视里用得非常多。当直接拔掉液晶电视的电源时，这个电路会输出掉电信号给电视机功放芯片的静音（mute）控制脚，将功放静音。这样就能大大降低甚至消除由功放驱动的电视喇叭发出的爆破音。一、电路说明电压掉电监测电路，监测的是电压VCC。当VCC的电压下降到一定阀值时，三极管Q2导通，可以将外部电压拉到0V；否则Q2不导通，对外相当于开路。二、原理分析VCC是要监测的电压，这里以VCC等于12V为例进行分析。1、当VCC上电时，通过电阻R1、二极管D1对电容C1充电。VCC稳定在12V后，经过R1、R2的分压，D1的左边为11.25V。经过D1后降低了一个二极管压降，即0.7V，最终电容C1的电压被充到10.55V。

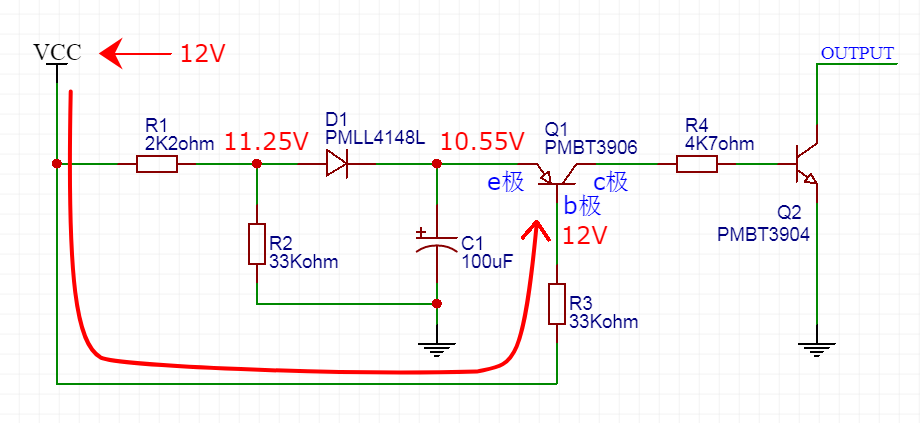

2、VCC稳定在12V后，Q1的b极也为12V。由于b极比e极电压还高，三极管Q1不导通。Q1不导通，则Q2的b极没有电压，Q2也不导通。

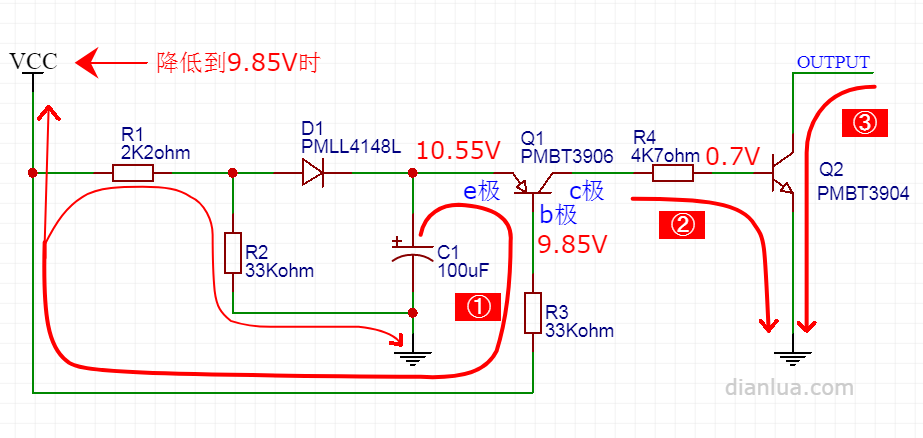

3、当VCC掉电时，需要掉到一定的阀值，Q2才会导通，并对外输出VCC掉电的信号。下图画出了三个放电回路。

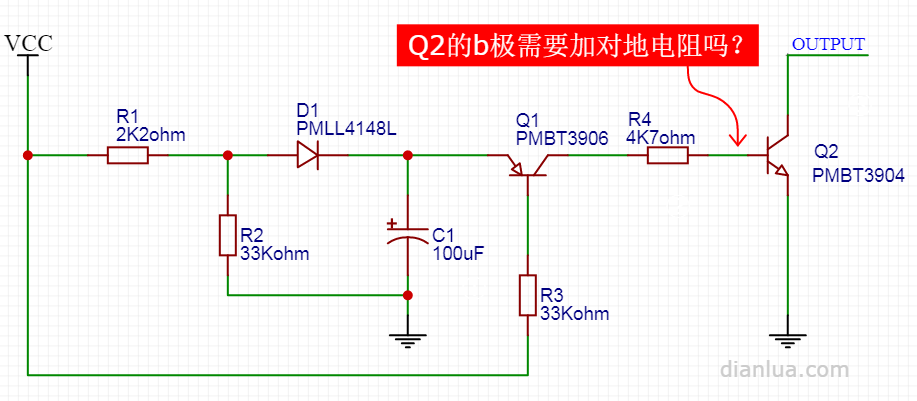

放电回路①：当VCC降低到9.85V时，电容C1的电压为充满电时的10.55V，比Q1的b极（9.85V）高0.7V，C1通过Q1的eb极、电阻R3，分别放电到VCC，以及经电阻R1、R2到地。于是Q1被打开。（值得说明的是，放到VCC的电，最终通过VCC的各种负载，还是回到了地。）放电回路②：Q1被打开后，电容C1的电压通过Q1的ec极、电阻R4、Q2的be极到地。Q2的b极电压为0.7V，于是Q2被打开。放电回路③：Q2被打开后，将外接的电路电压拉到地，通过这个动作告知外部电路：VCC掉电啦！三、电路参数设定说明可以设定电压侦测电路的响应阀值：方法是调整R1与R2的比值。上面的例子是VCC掉电到9.85V时，电路输出掉电信号。可以设定电路输出掉电信号的持续时间：方法是调整C1的容值、电阻R3的阻值。如增大C1、R3和R4的值，可以延长C1放电的时间，也就延长了Q2持续拉低的时间，最终延长了电路输出掉电信号的持续时间。四、两道思考题俗话说，光说不练假把式！咱们来思考两个问题。1、Q2的b极需要加对地电阻吗？

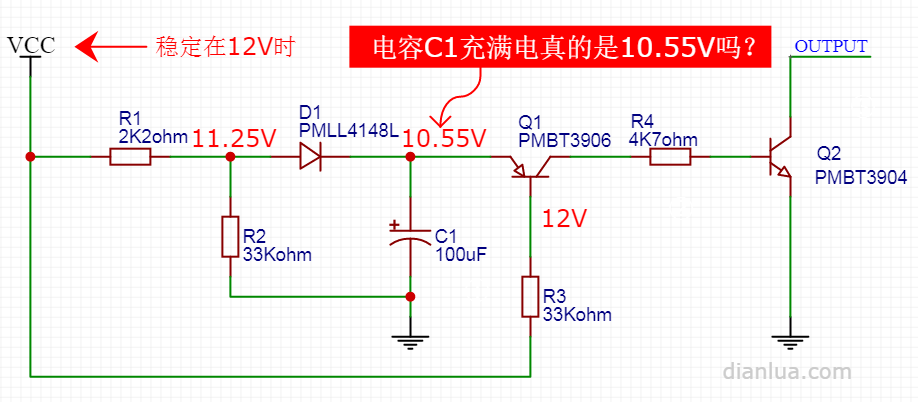

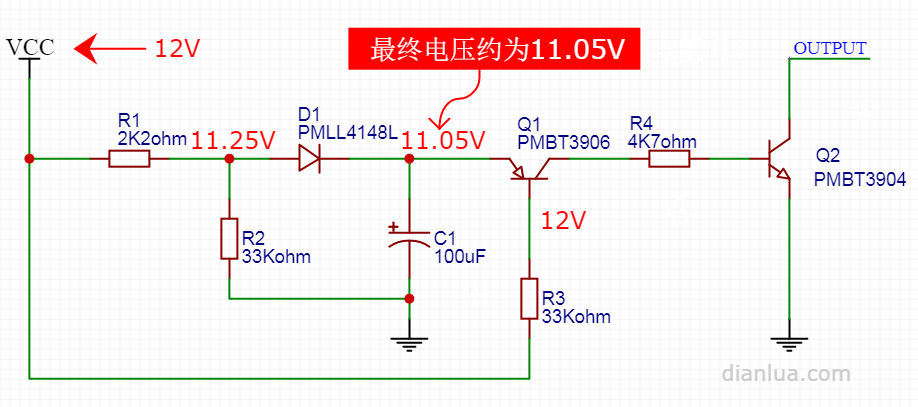

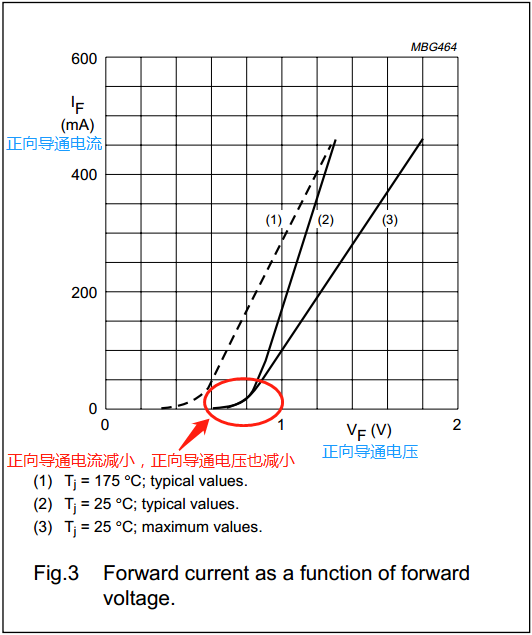

有人会说，Q1不导通时，Q2的b极是浮空的。为解决浮空的问题，应该对地接一个电阻，比如100K欧姆的，以固定Q2的b极电平，防止Q2受到干扰而错误导通。请思考一下，再往下看。实际上这已经是成熟且经过量产验证的电路，一般情况下不需要增加对地电阻。Q2的b极的输入阻抗没有mos管的g极那么高，没那么容易因浮空而误触发。消费类电子产品的成本控制非常重要，这个对地电阻不需要增加！特殊情况再特殊处理。当电路处于恶劣的电路环境中时，容易受到电磁干扰。此时Q2的b极浮空，可能会受到干扰而导致误触发，这时候可以增加对地电阻。2、VCC上电稳定在12V时，电容C1充满电后的电压真的是10.55V吗？
