前言

USB-C 接口自诞生以来，便受到了厂商和消费者的大力追捧，因其具备高带宽与泛用特性，除了可以传输视频音频等数据，还兼并了充电的重任，USB-C 口很自然的成为智能手机、平板电脑、笔记本电脑等智能设备的主力接口。

现如今，越来越多的设备厂商为追求产品的极致便携性，舍弃了常见的 USB-A、HDMI、读卡器等扩展接口，只配备 USB-C 接口，让用户通过扩展坞使用相关外设，因此市场对于拓展坞产品的需求也愈发旺盛。近期，精拓科技针对市场需求，推出了一款基于旗下 F75180A 协议芯片的拓展坞参考设计，下面充电头网为各位介绍这款参考设计的特点。

精拓科技拓展坞 Demo 介绍

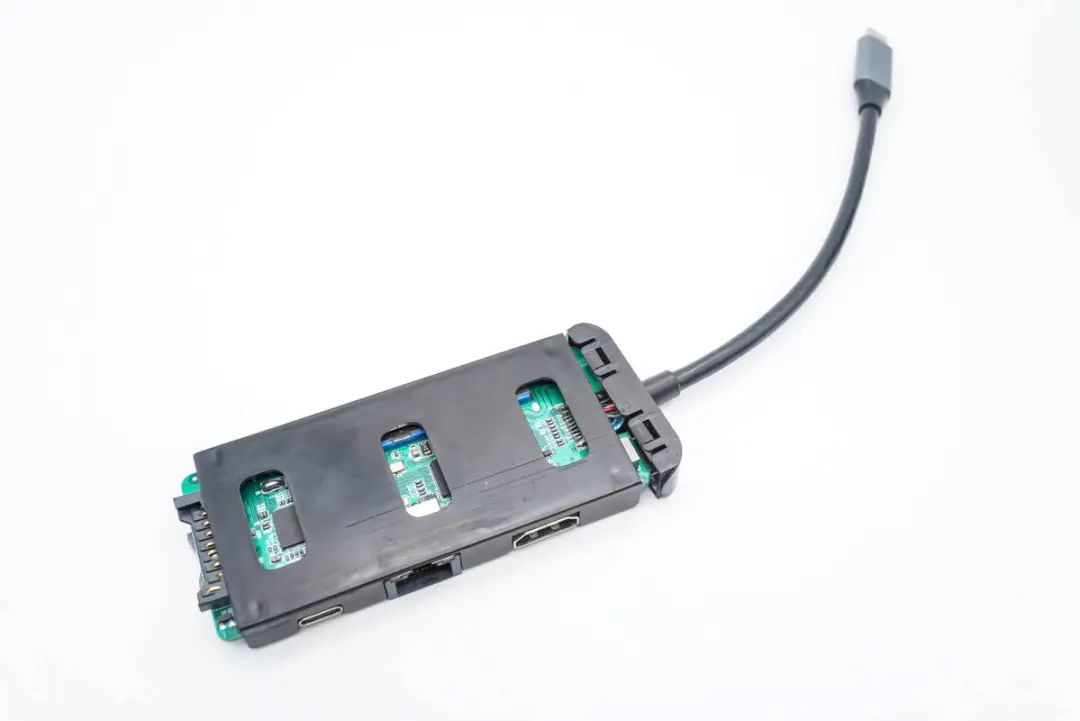

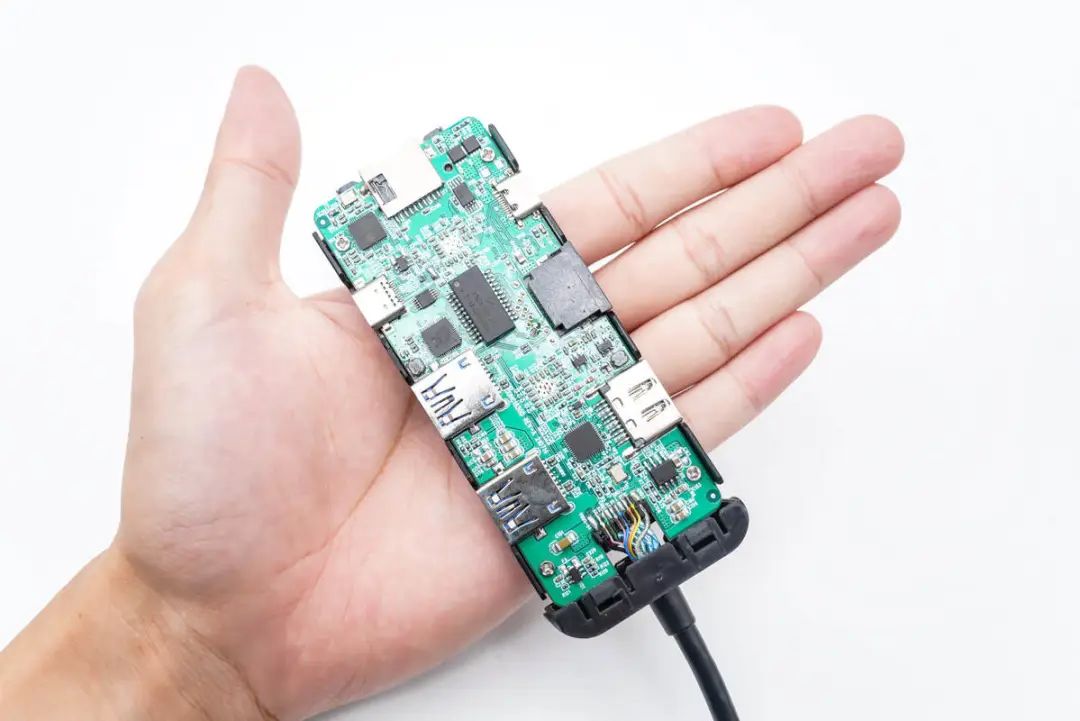

精拓拓展坞 Demo 机身修长扁平，外壳通过多颗螺丝固定，采用纯黑设计，塑料材质。

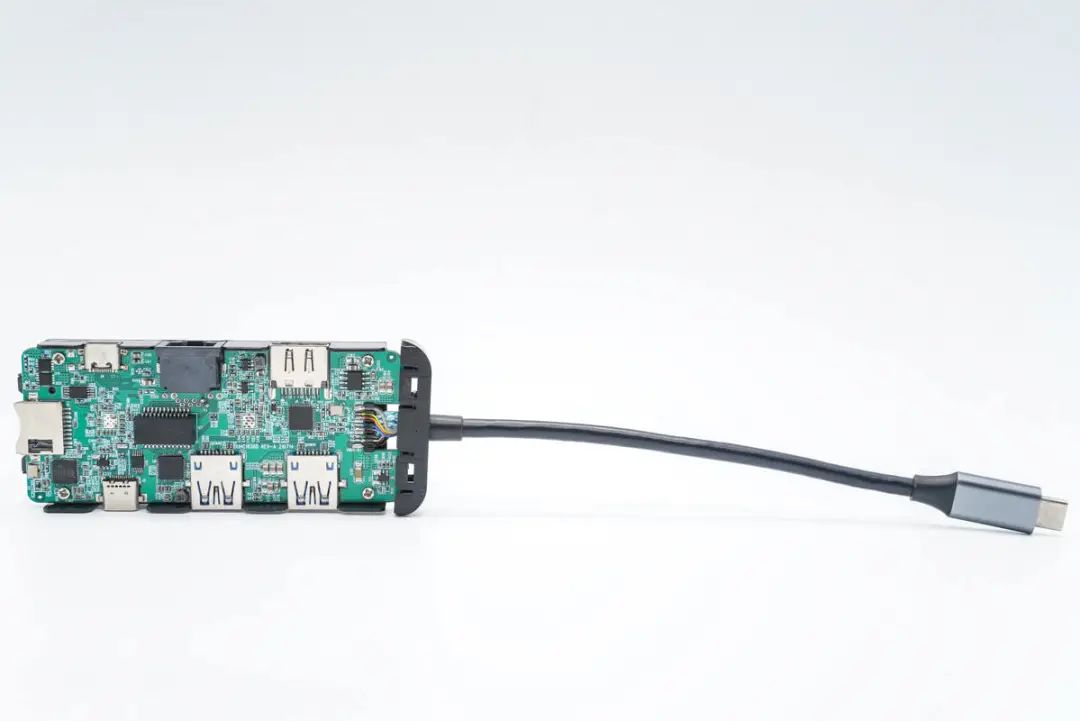

拓展坞 Demo 通过自带的 USB-C 线进行接口扩展，接头部分采用金属喷漆工艺，线头和拓展坞连接处均做了抗弯折处理。

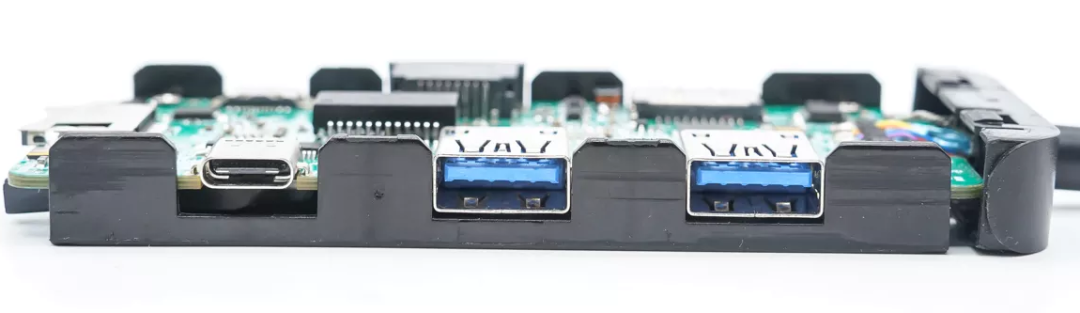

拓展坞 Demo 一面设有一个 USB-C 口和两个 USB-A 口，接口采用沉板焊接，降低厚度。

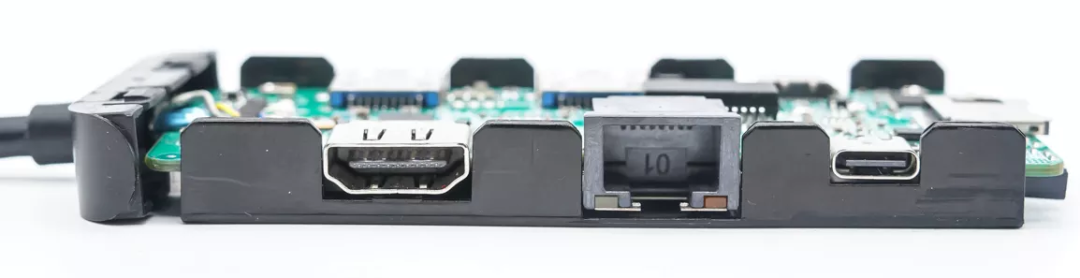

拓展坞 Demo 另一面设有一个 HDMI 口，一个 RJ45 网口和另一个 USB-C 口，接口同样采用沉板焊接。

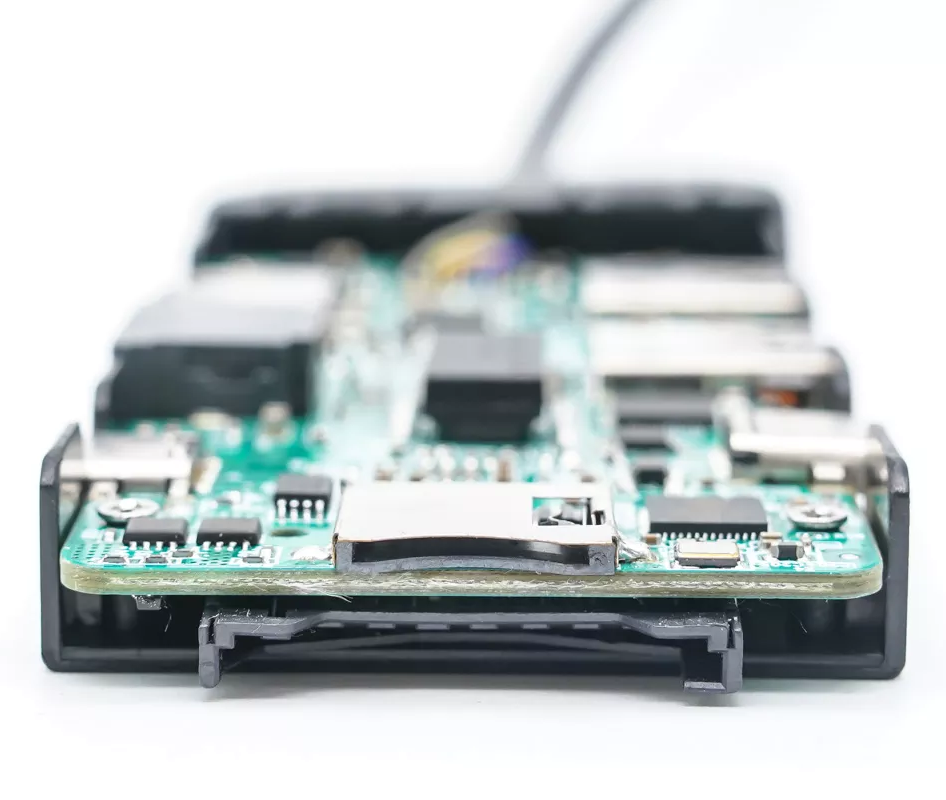

拓展坞 Demo 端部设有一个 SD 卡槽和一个 TF 卡槽。

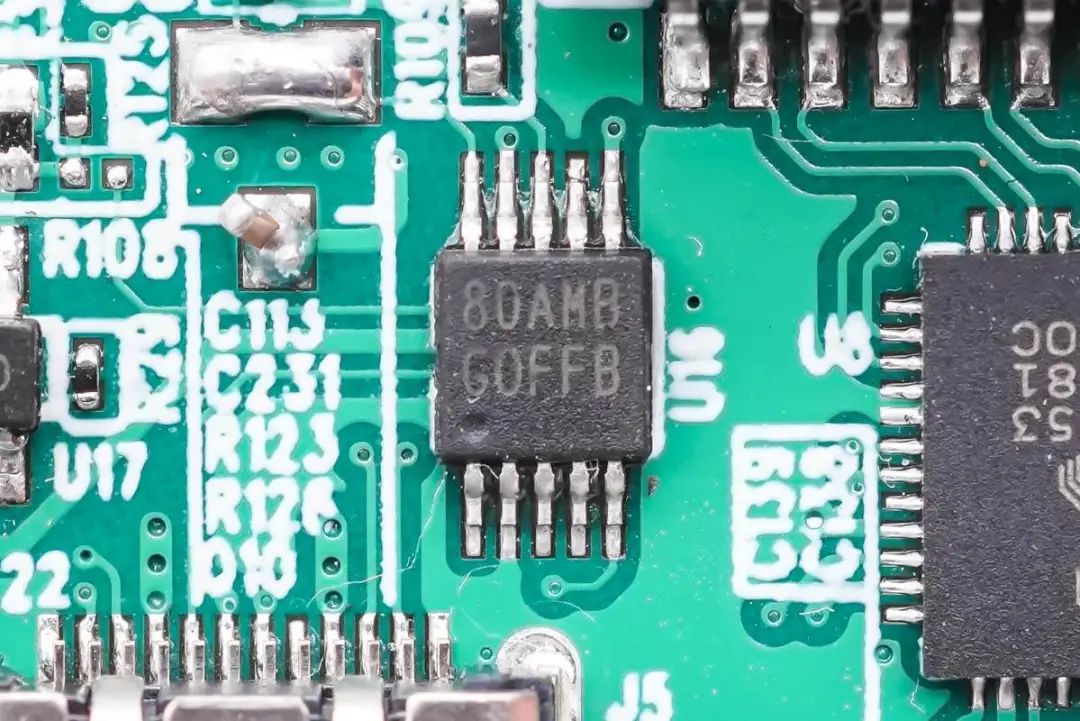

拓展坞 Demo 的 USB-C 口协议芯片丝印 80AMB，实际型号为精拓科技 F75180A，是一款符合最新 USB Type-C 标准的 USB Type-C DFP CC 逻辑控制器，提供配置通道 (CC) 的连接和极性检测。

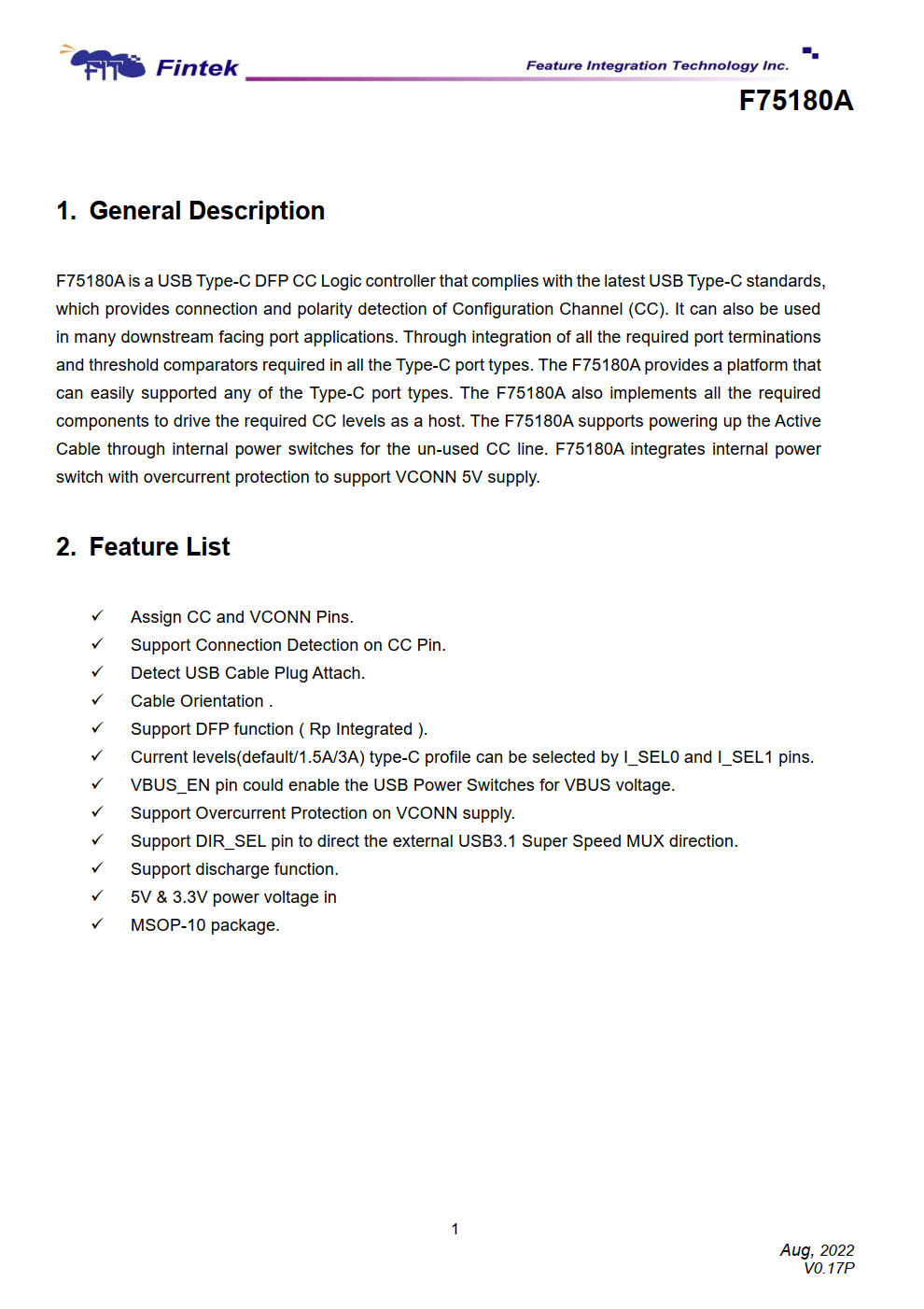

精拓科技 F75180A 可用于多下行接口的使用场景，通过集成 Type-C 接口所需的所有终端产品，F75180A 可以作为一个轻松支持 Type-C 接口各种应用的平台。F75180A 还可提供作为 Host 驱动 CC 电平的所有组件。

精拓科技 F75180A 采用 MSOP-10 封装，支持 DFP 功能（集成上拉电阻），支持 USB 线缆插拔检测。F75180A 不仅支持通过未使用的 CC 线路的内部电源开关为有源电缆供电，而且集成带过流保护的内部电源开关，从而支持 VCONN 5V 和 3.3V 电源输入。

精拓科技 F75180A 可通过 I_SEL0 和 I_SEL1 引脚选择 Type-C 电流等级 (default/1.5A/3A)；芯片通过 VBUS_EN 引脚可以使能 USB 电源开关，从而获得 VBUS 电压；芯片通过 DIR_SEL 管脚来引导外部 USB3.1 Super Speed MUX 方向。

充电头网总结

近几年，越来越多厂商开始推出轻薄型笔记本电脑，获得了上班族、在校大学生等用户群体的青睐。而在追求轻薄的机身的过程中，厂商们也逐渐放弃一些体积较大的接口，转而统一使用尺寸更小、能够承载更多功能的 USB-C，这让拓展坞成为了一部分应用场景的刚需。

精拓科技推出的 F75180A 协议芯片，内置上拉电阻以支持 DFP 模式，集成 USB 线材插拔检测、线缆方向识别、CC连接和极性检测、USB3.1 方向识别等诸多功能，并且可直接通过常见的 5V 或 3.3V 电压取电，很好满足拓展坞 USB-C 口应用场景。
