这款电源适配器由光宝科技代工，输出规格为20V 4.25A，电源自带可收纳理线板，可以方便的收纳输出线，电源还配备了折叠插头和输入延长线，满足便携和加长供电需求。下面充电头网就对这款电源适配器进行拆解，看看内部的设计与用料如何。
此前充电头网还拆解过苹果MacBook Pro16 140W氮化镓充电器、苹果96W USB PD快充充电器、苹果原装67W PD快充充电器、苹果原装35W双C口快充充电器A2579、苹果原装35W双C口快充充电器A2676等产品，欢迎查阅。
苹果85W MagSafe 2充电器开箱

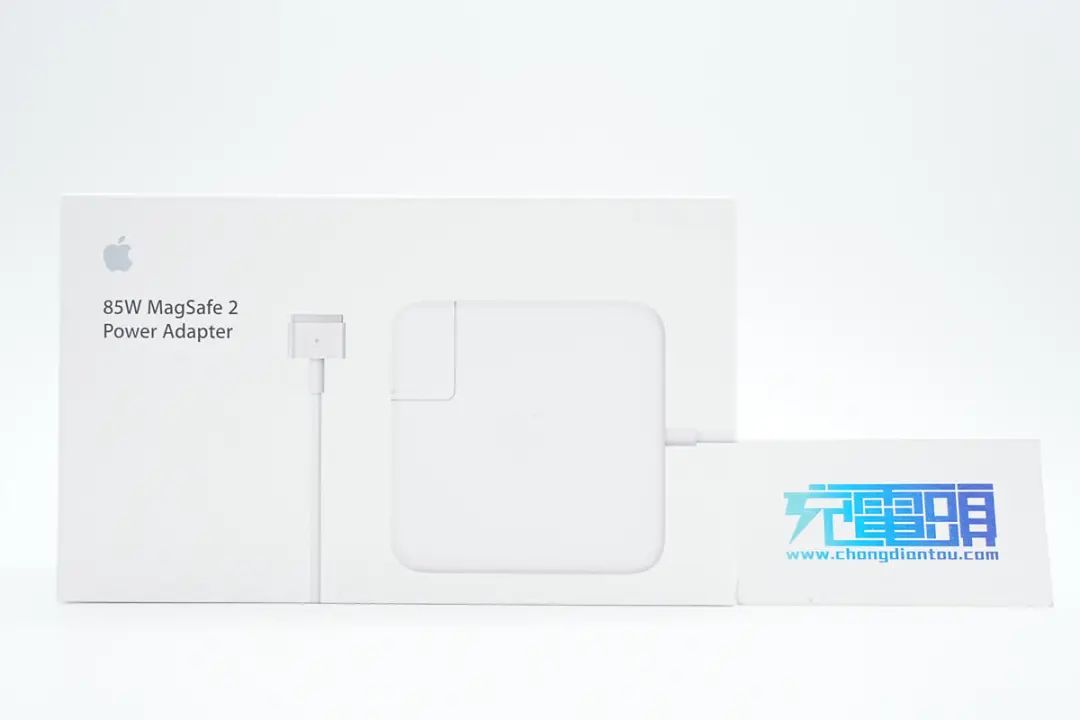

包装盒正面印有苹果logo、85W MagSafe 2 Power Adapter名称以及外观图。

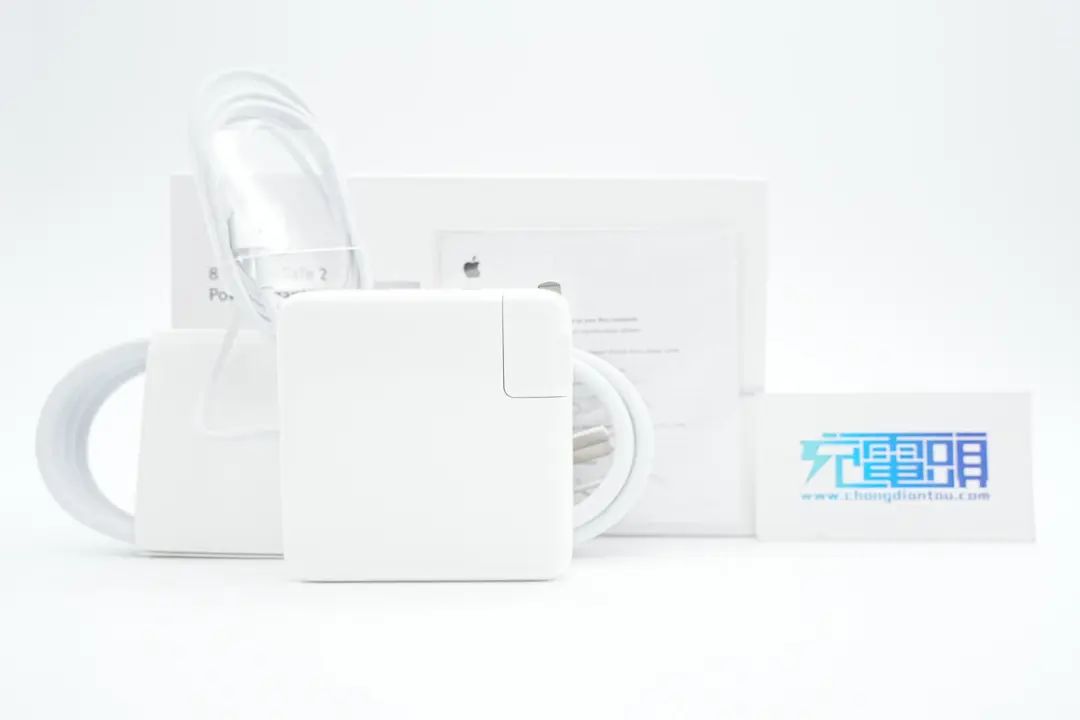

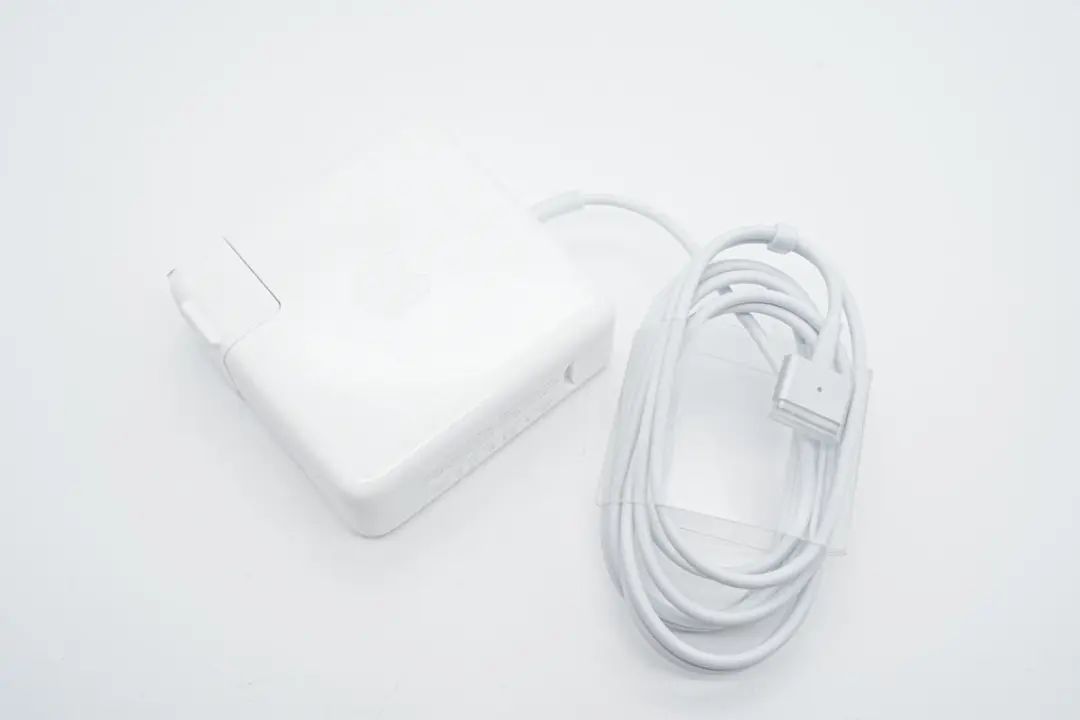

包装内含充电器、电源线以及使用说明书。

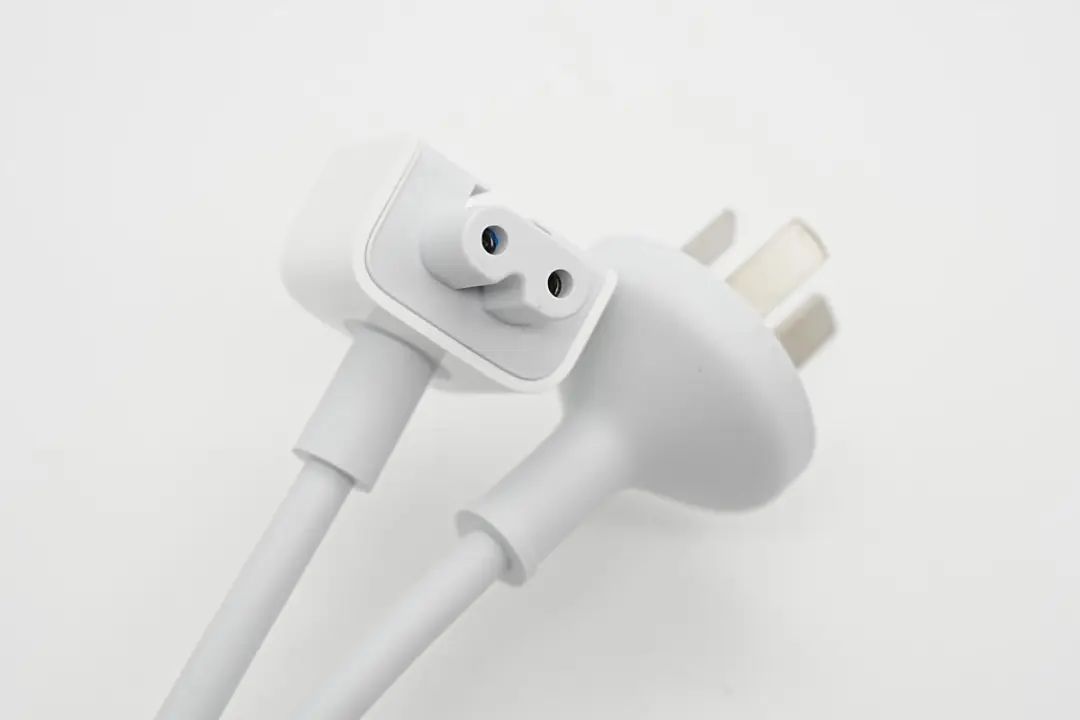

附带电源线一端是国标三脚插脚，另一端是连接适配器的插头，两端均作了抗弯折处理。

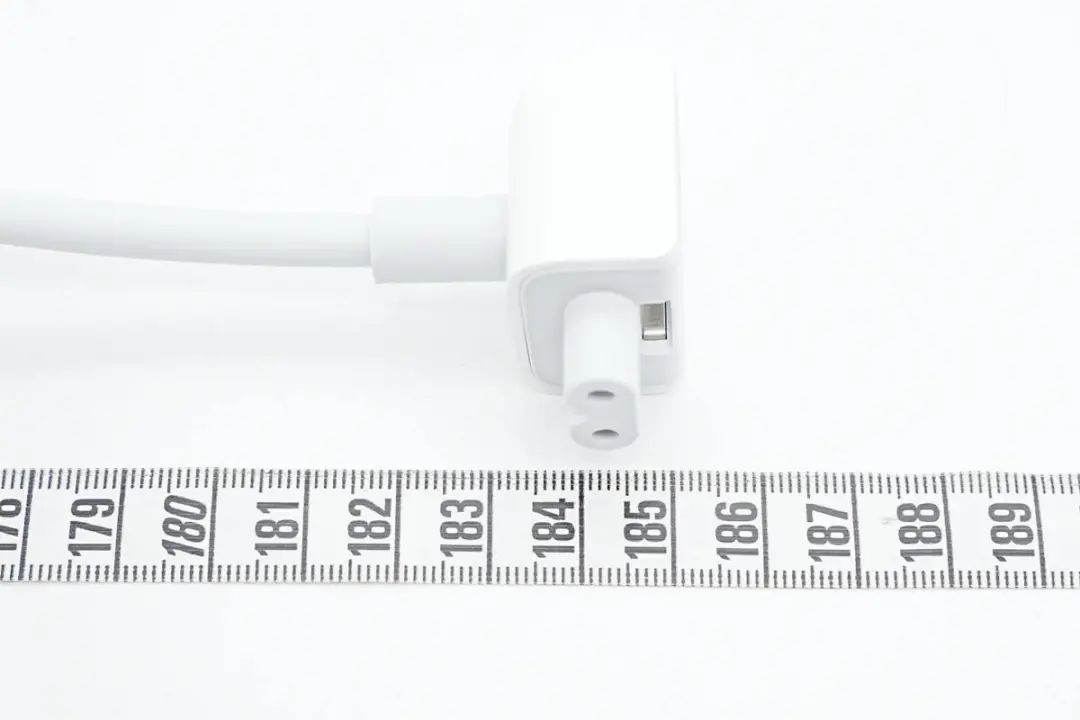

测得线缆长度约为185cm。
充电器采用经典方块造型设计，外壳光滑边角过渡圆润，自带输出线缆的磁吸接头也是MagSafe 2系列里的直板造型。

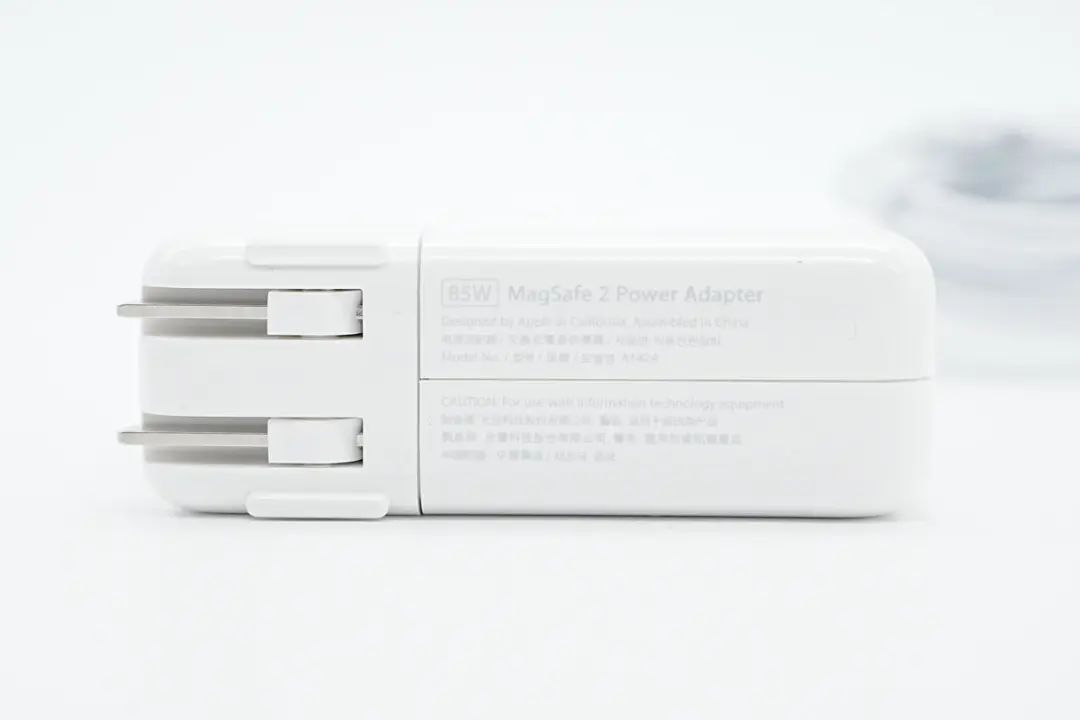

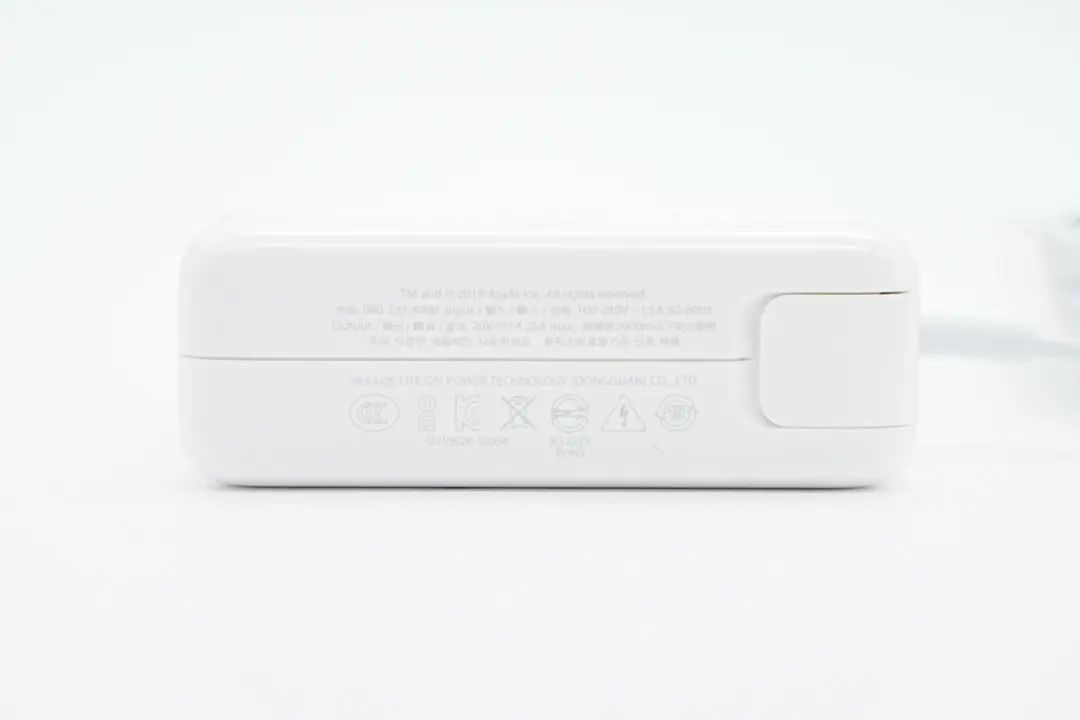

充电器型号为A1424，由光宝科技股份有限公司代工生产。
此外支持100-240V~50/60Hz 1.5A输入以及20V4.25A输出，通过了CCC、KC安规认证和VI级能效认证。

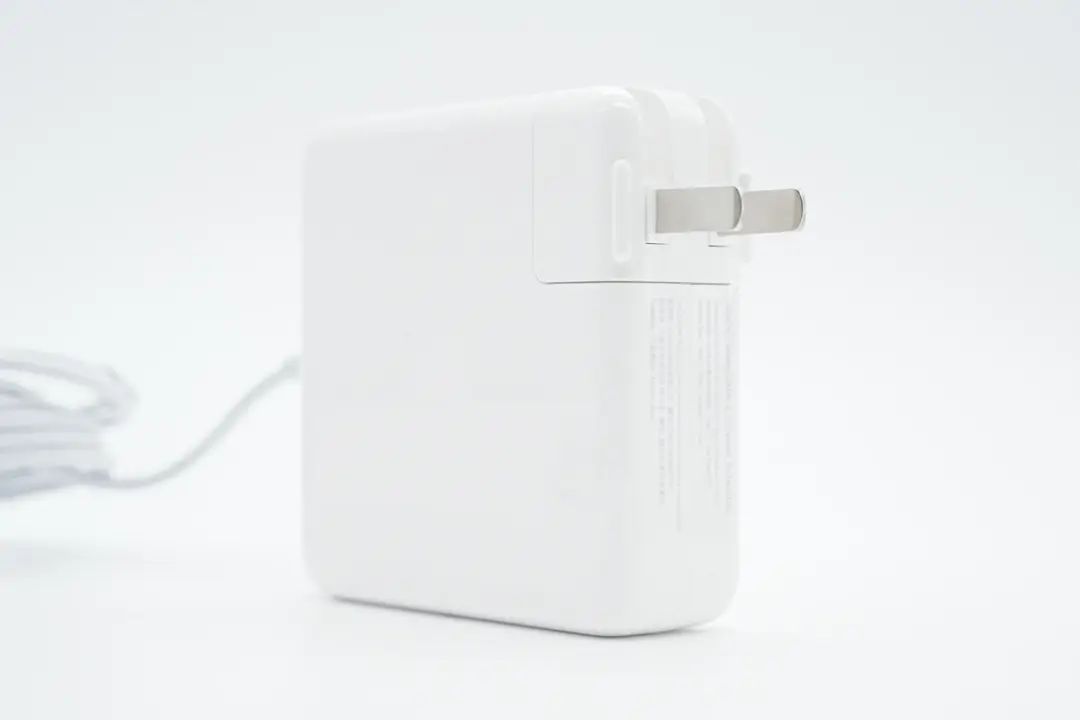

充电器自带可拆卸插脚模块，配备折叠国标插脚，两侧还加入双翼设计，提升稳定性。

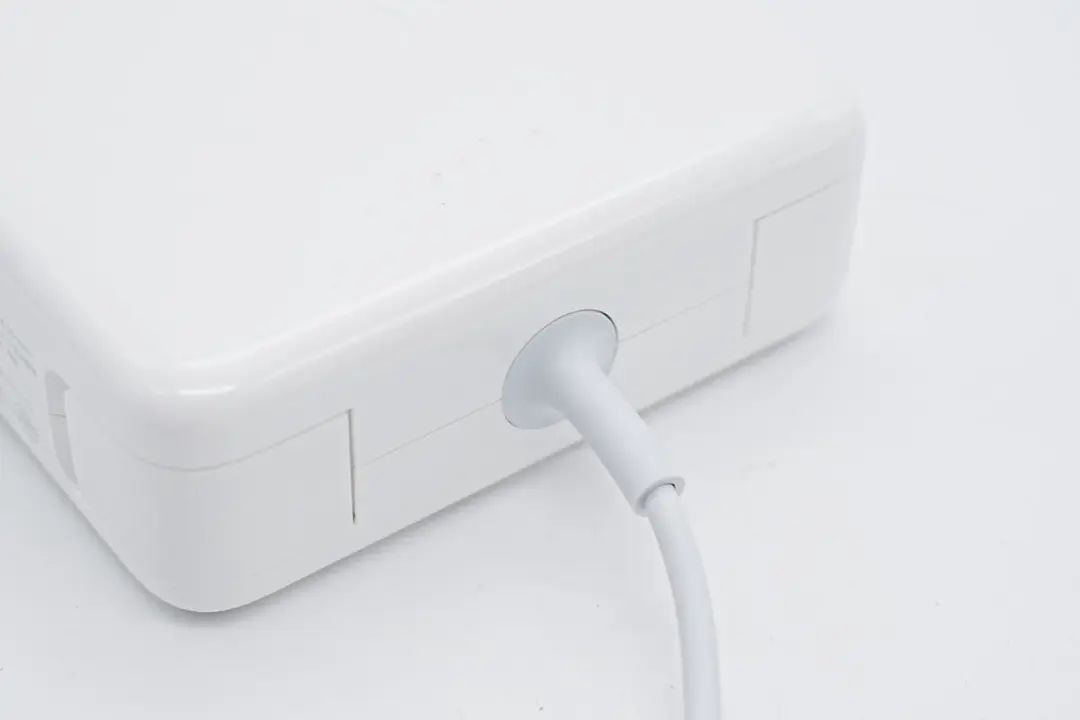

输出端线缆做了抗弯折保护，此外机身两侧设有可收纳理线板。

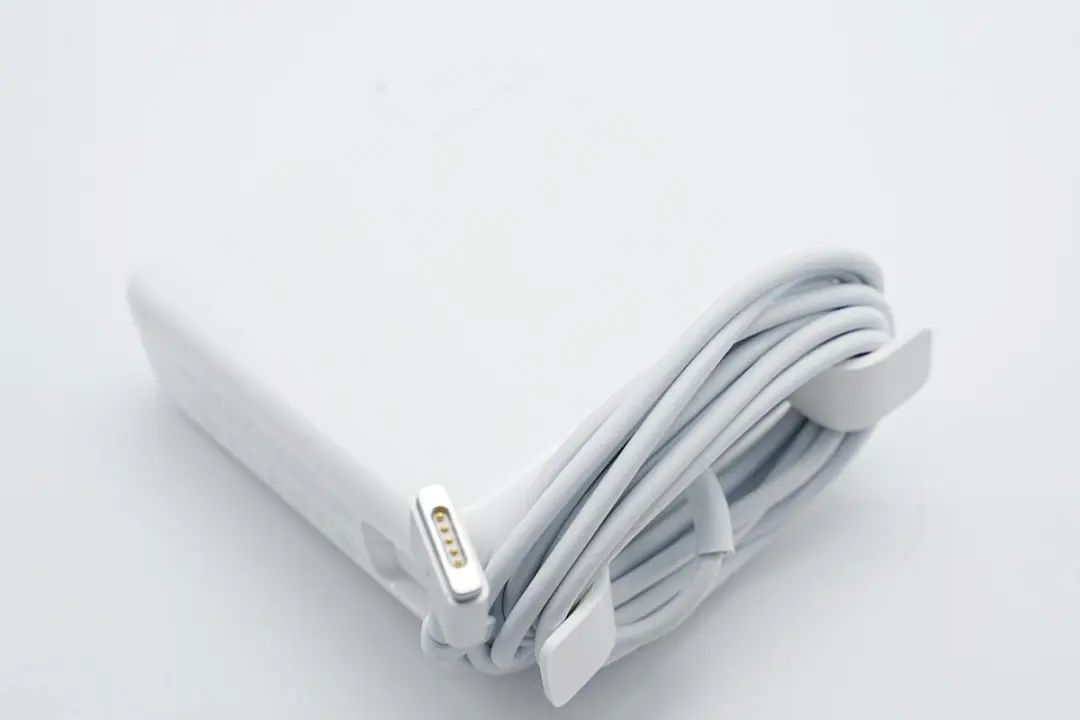

通过两个小板可缠绕整理输出线缆。

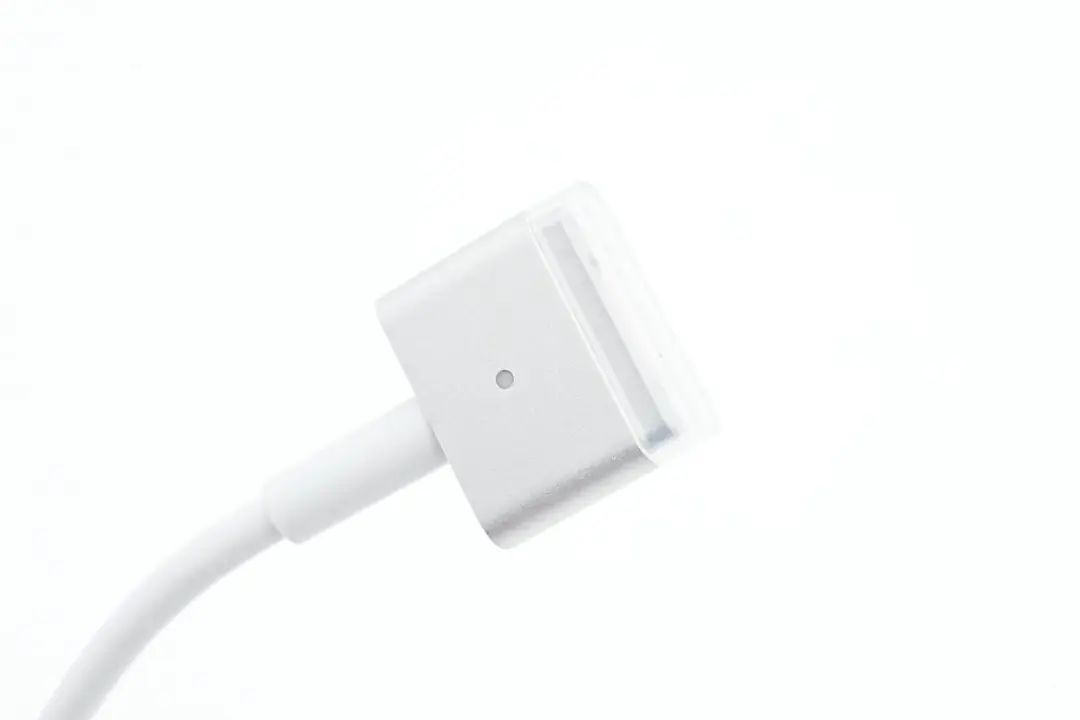

磁吸线头采用金属材质，此外设有指示灯，端部套有塑料壳。

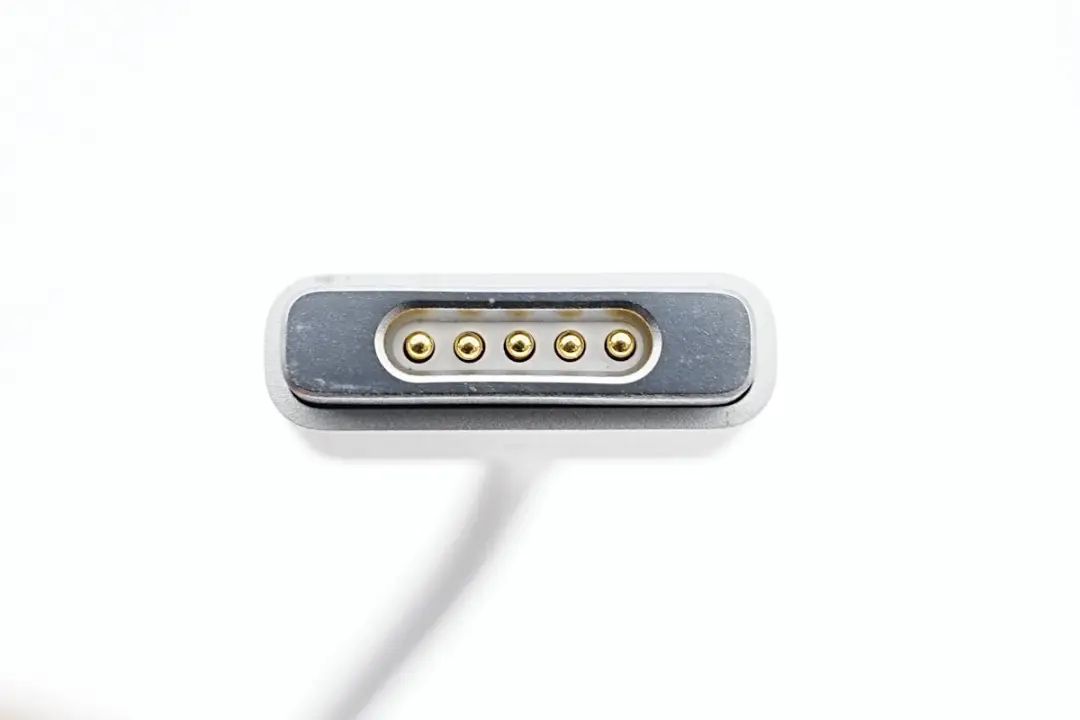

线头端部特写，凹槽内有五个触点。

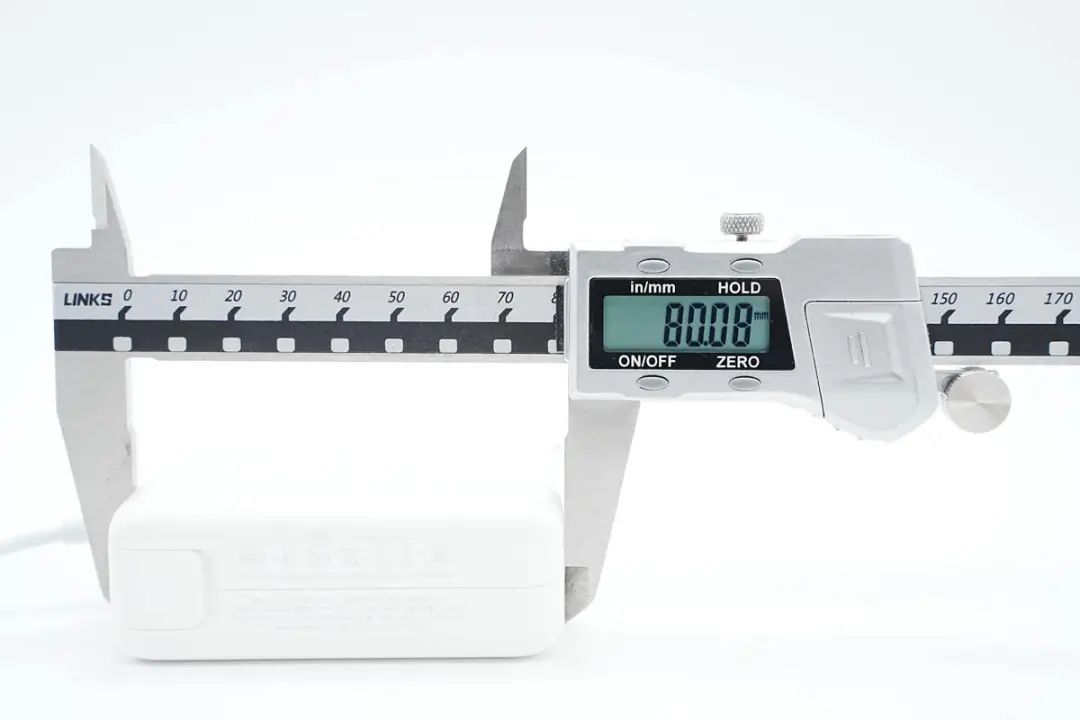

测得充电器机身长度为80.08mm。

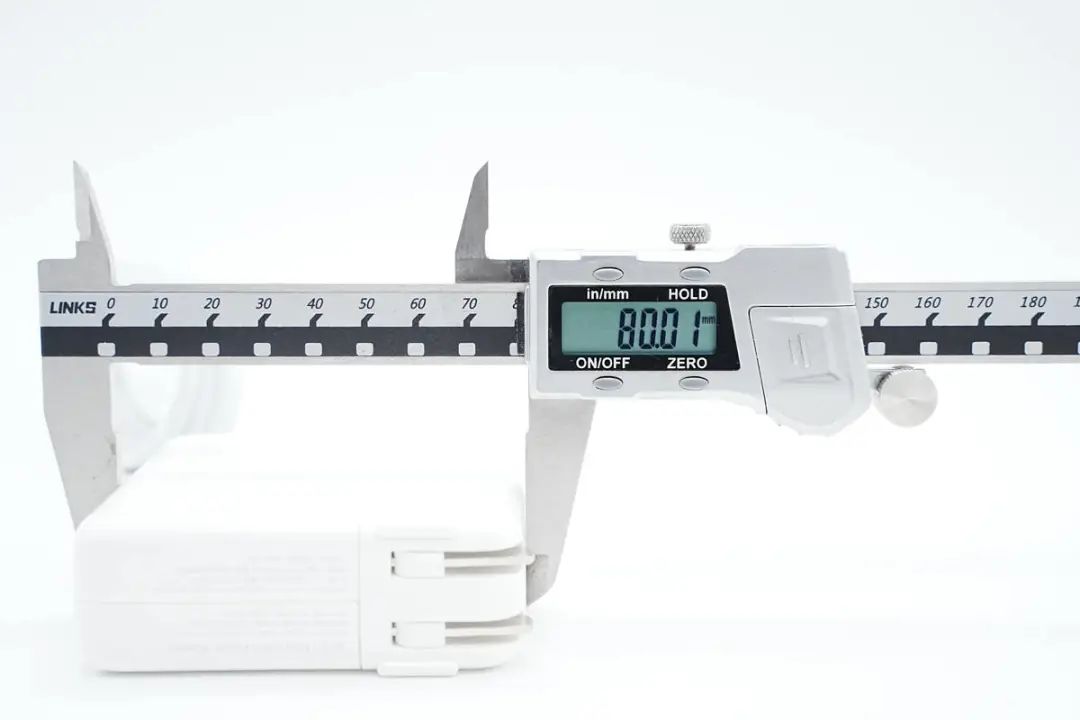

宽度为80.01mm。

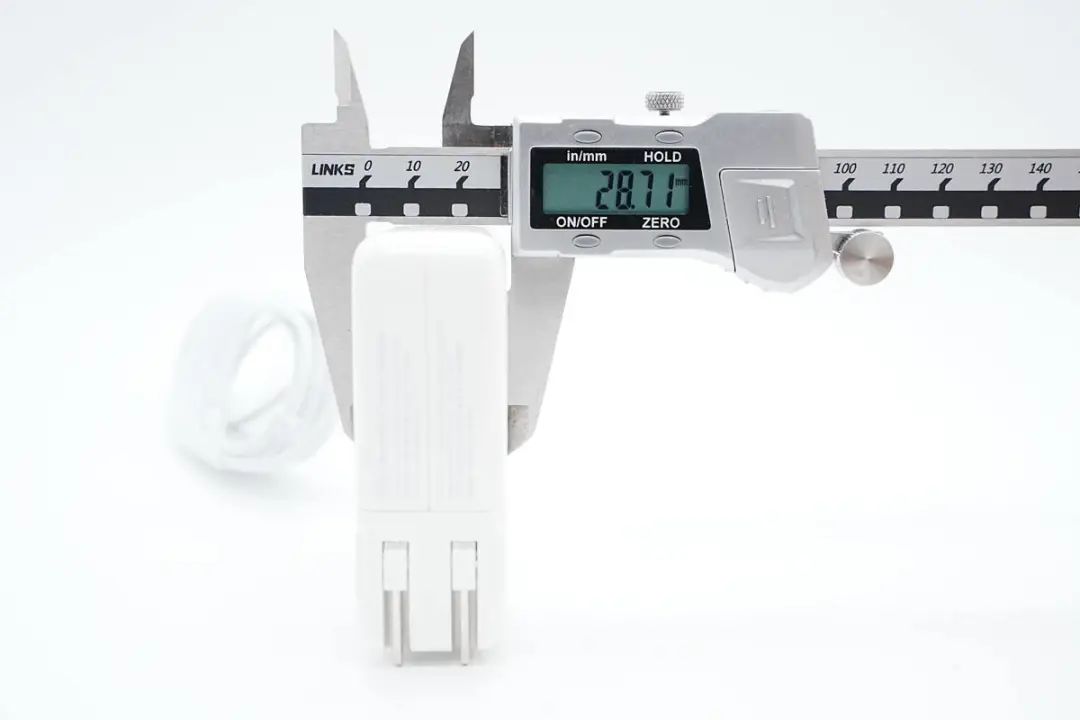

厚度为28.71mm。

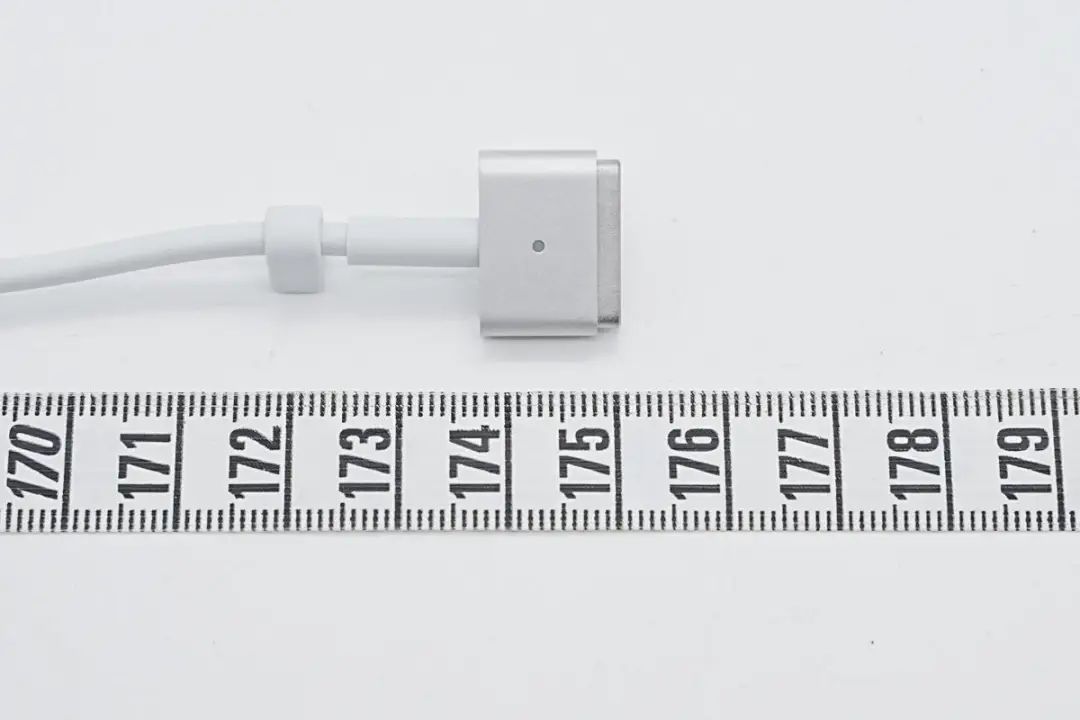

输出线缆长度约为175cm。

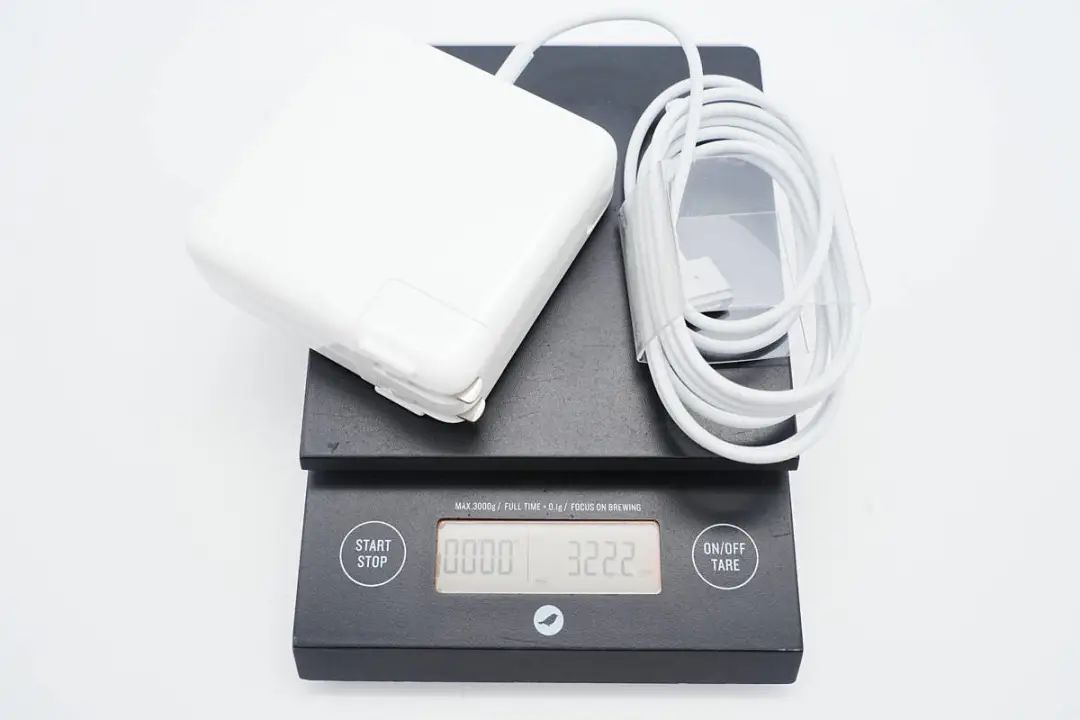

充电器带插脚重量约为322g。
苹果85W MagSafe 2充电器拆解
看完了苹果85W MagSafe 2 电源适配器的外观展示，下面就对这款适配器进行拆解，看看内部是如何设计的。

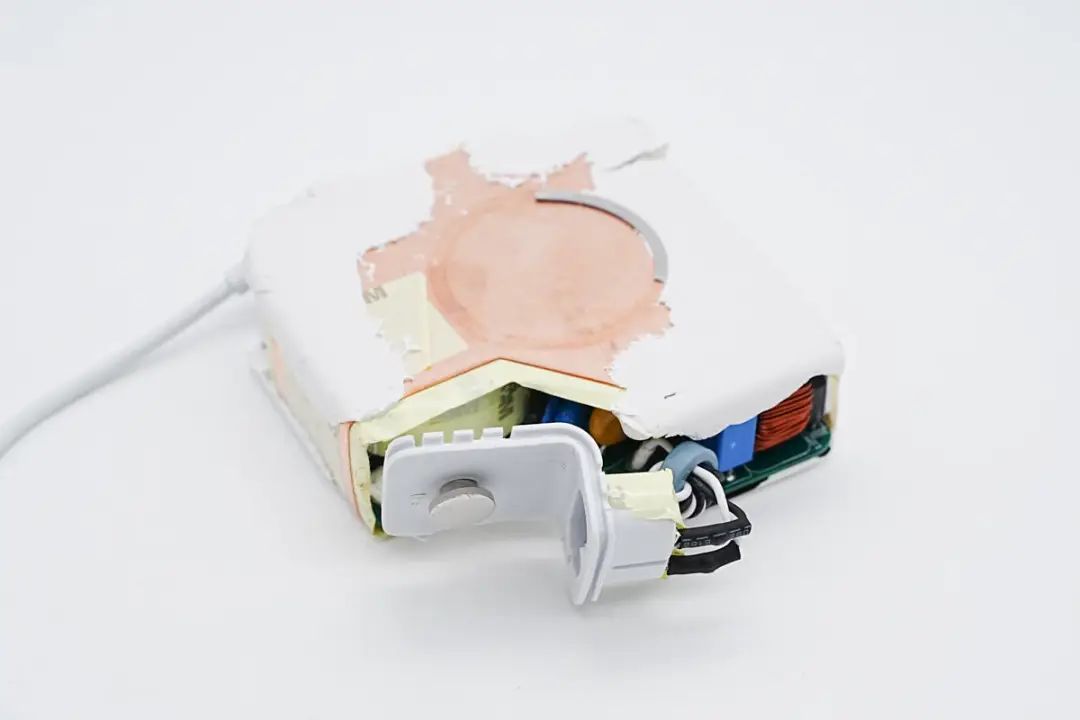

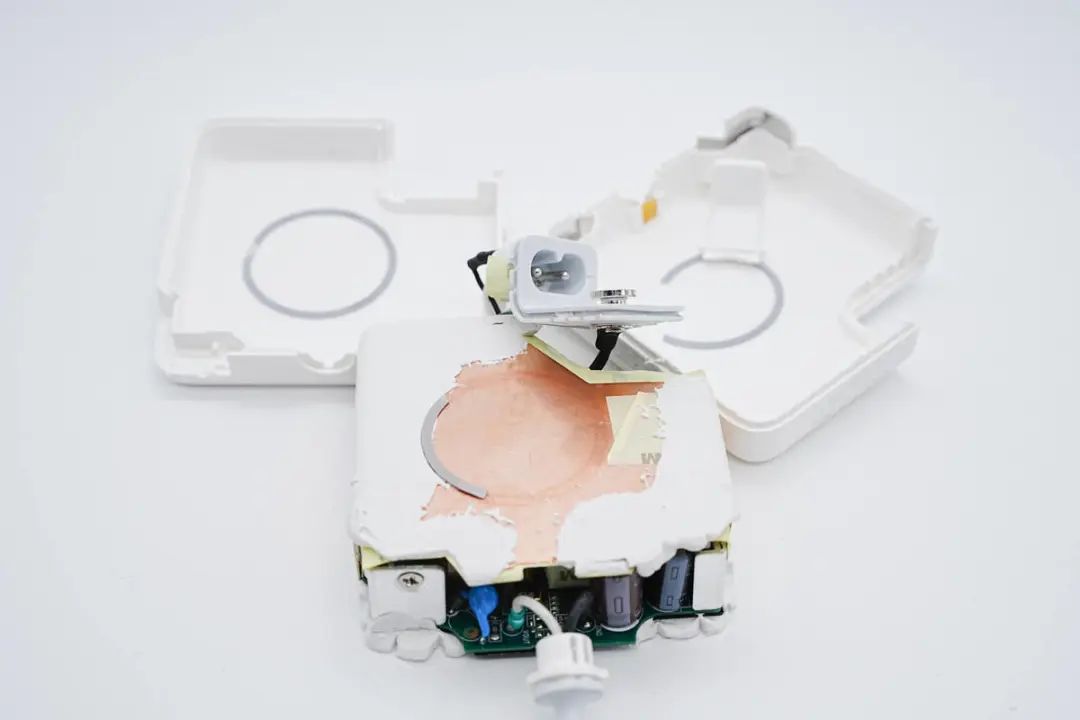

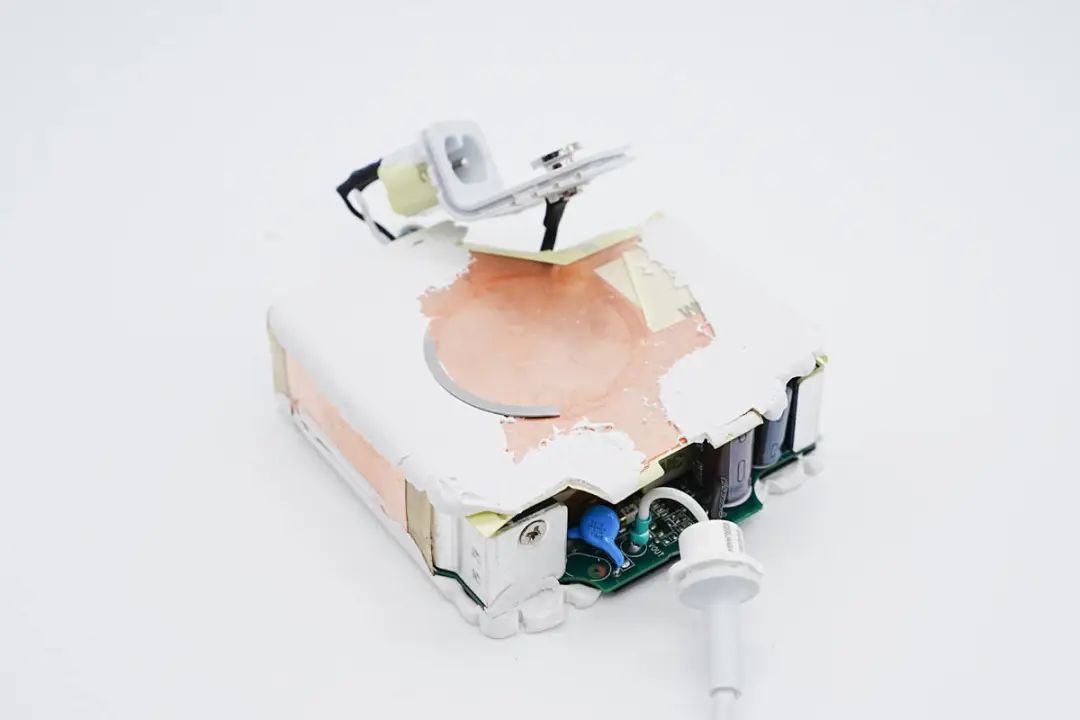

沿电源外壳接缝拆开外壳，内部PCBA模块包裹纯铜散热片，并打胶与外壳固定，加强散热。
充电器PCBA模块整个包裹纯铜散热片散热，并缠绕胶带固定。
纯铜散热片与元件之间贴有胶带绝缘。

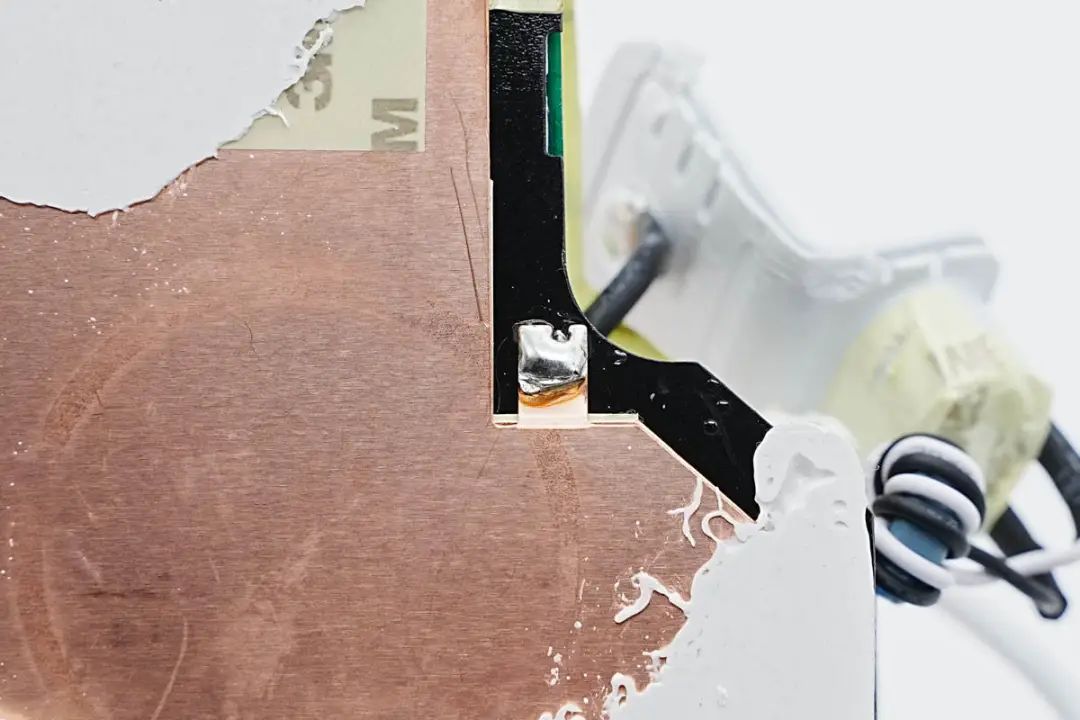

散热片焊接固定到PCBA模块上。
交流输入采用白黑导线冷压端子焊接连接，并采用磁环抑制高频干扰。

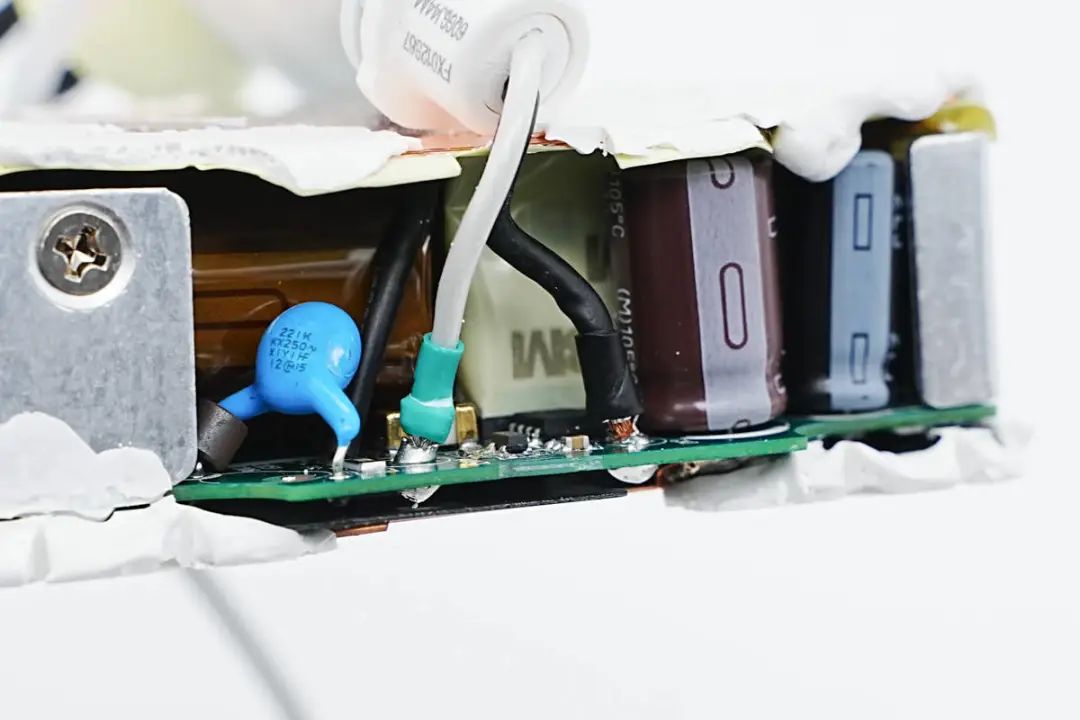

充电器输出导线冷压端子，并外套热缩管绝缘，焊接连接到PCBA模块上。

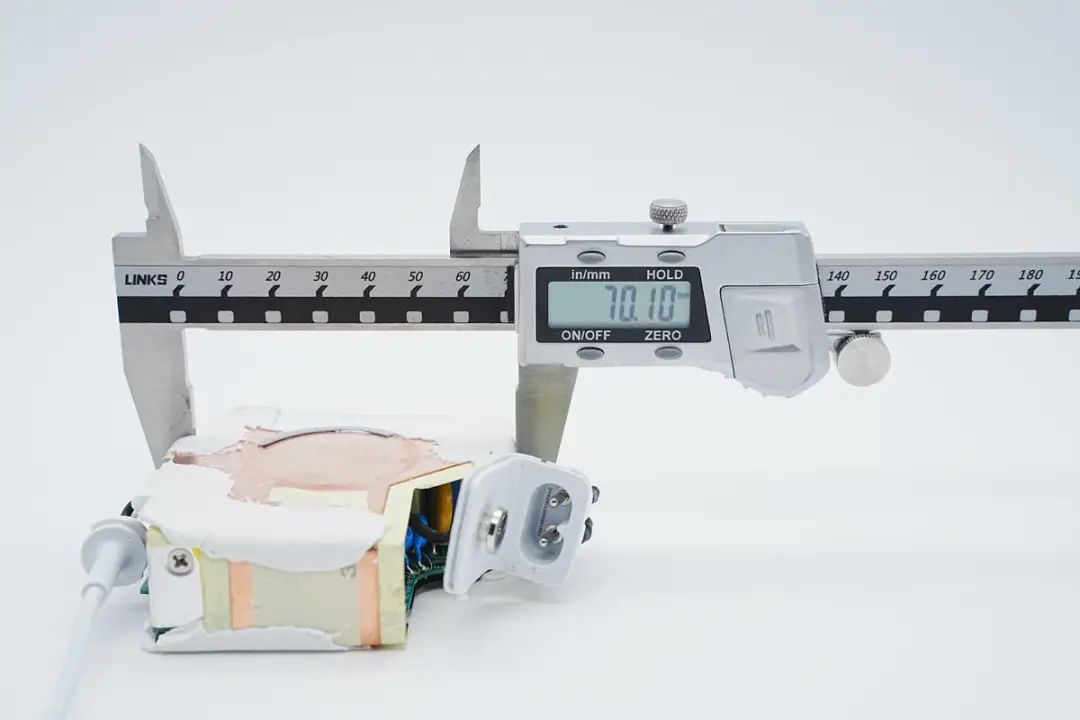

使用游标卡尺测得PCBA模块长度约为70.1mm。

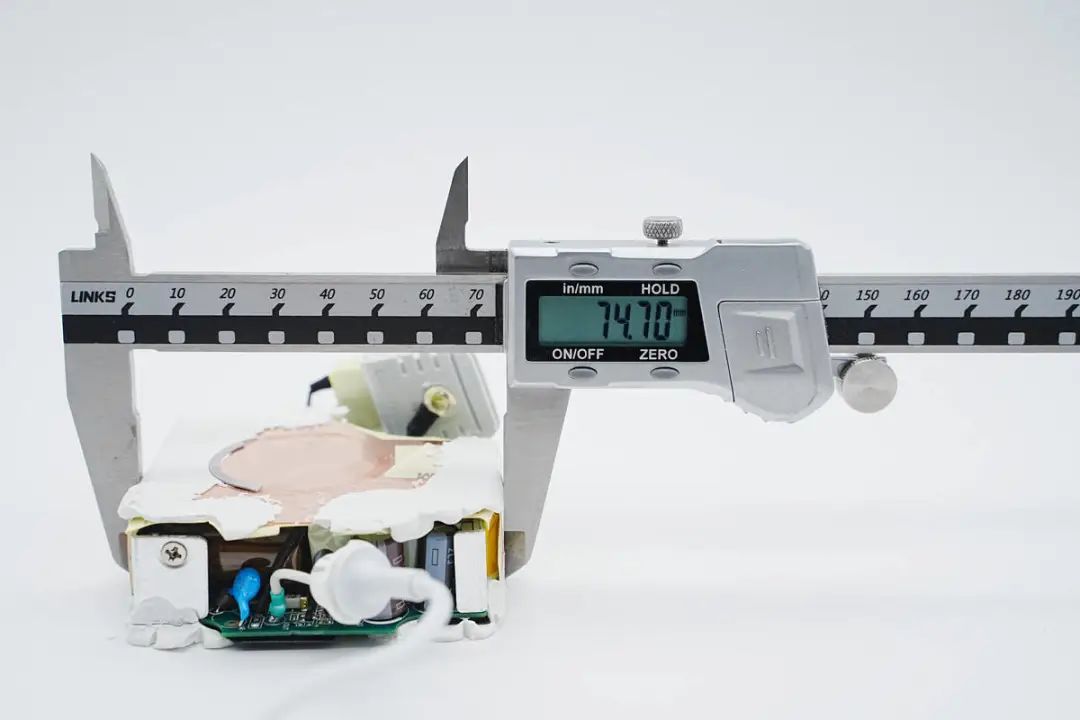

PCBA模块宽度约为74.7mm。

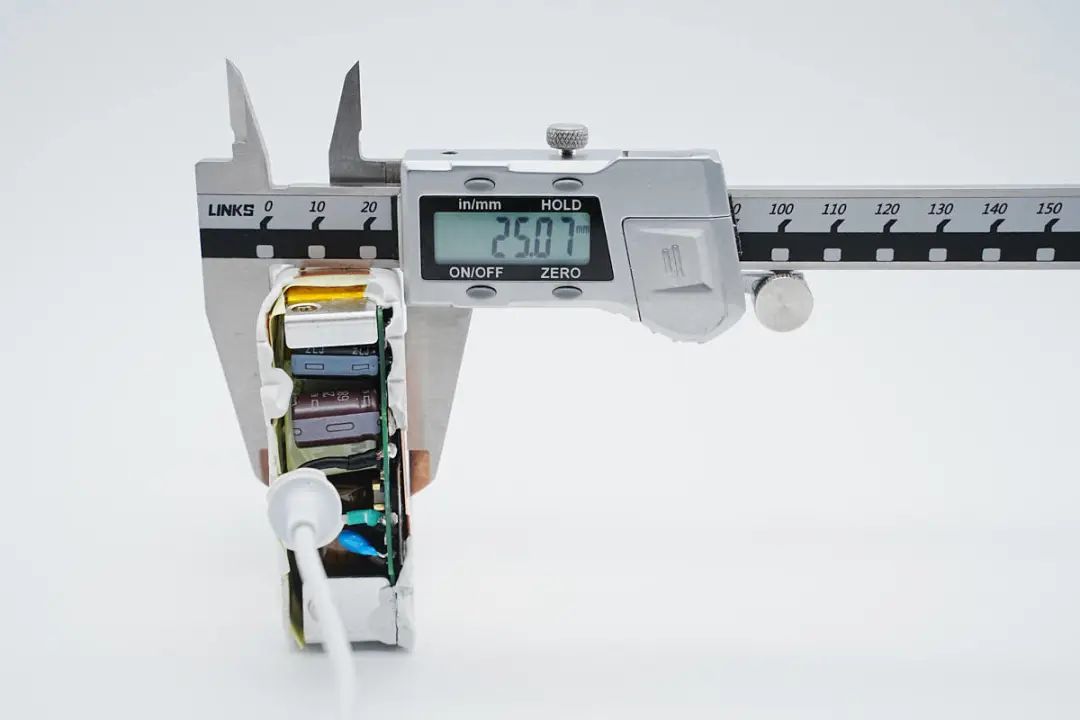

PCBA模块厚度约为25.07mm。

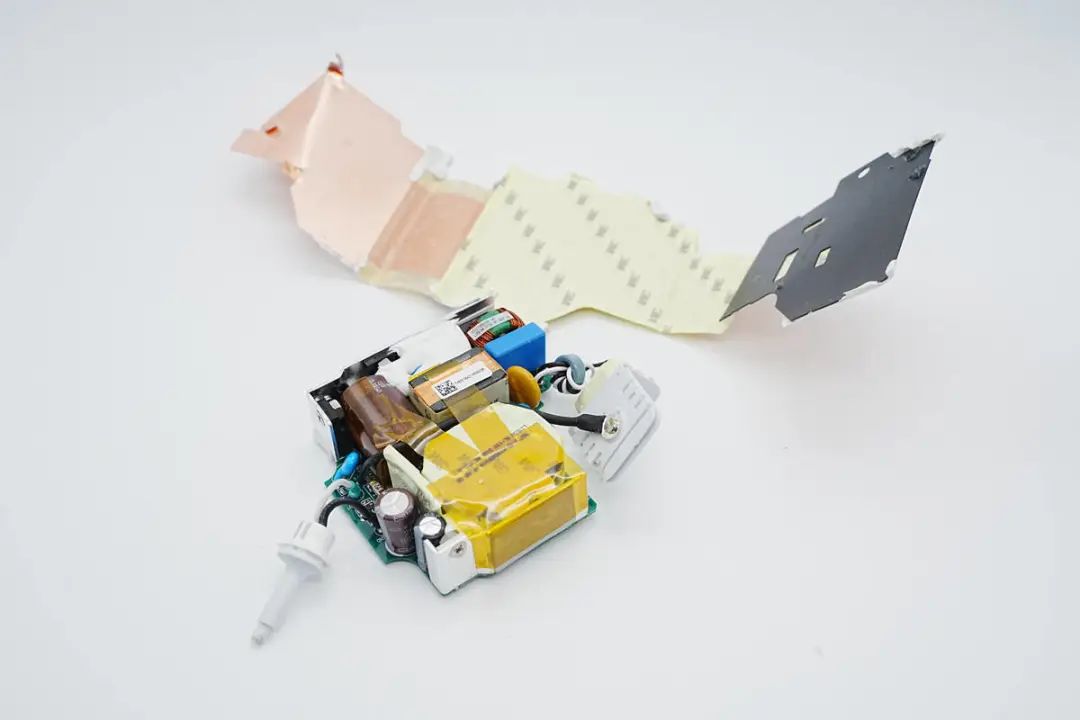

拆下PCBA模块覆盖的纯铜散热片，继续进行拆解。

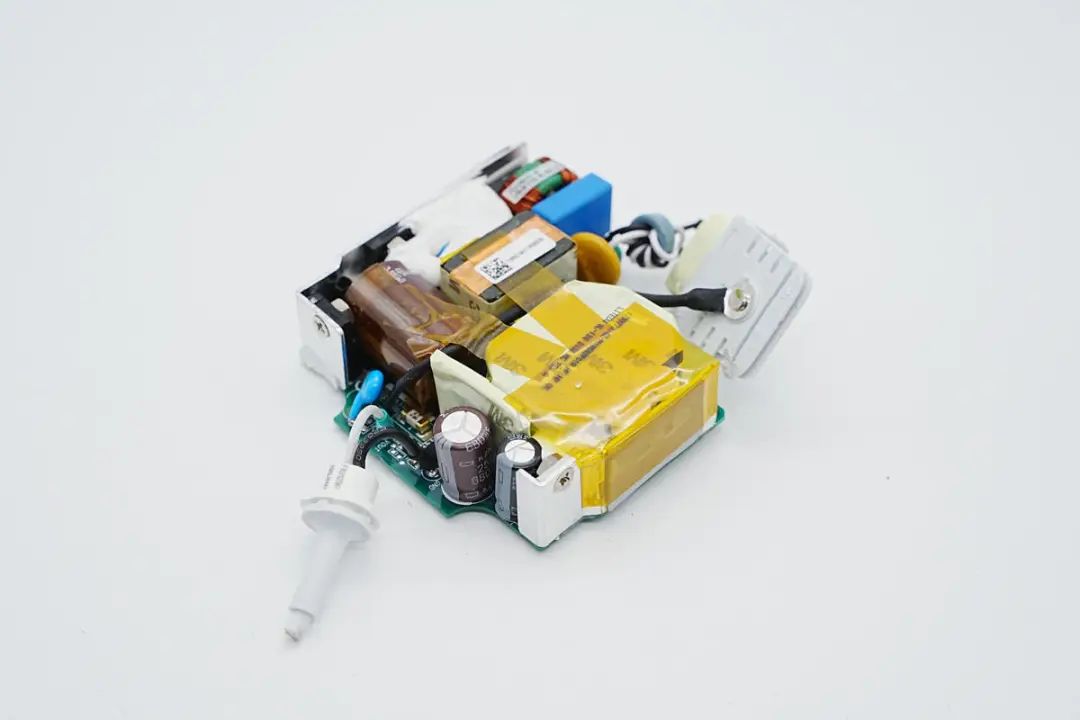

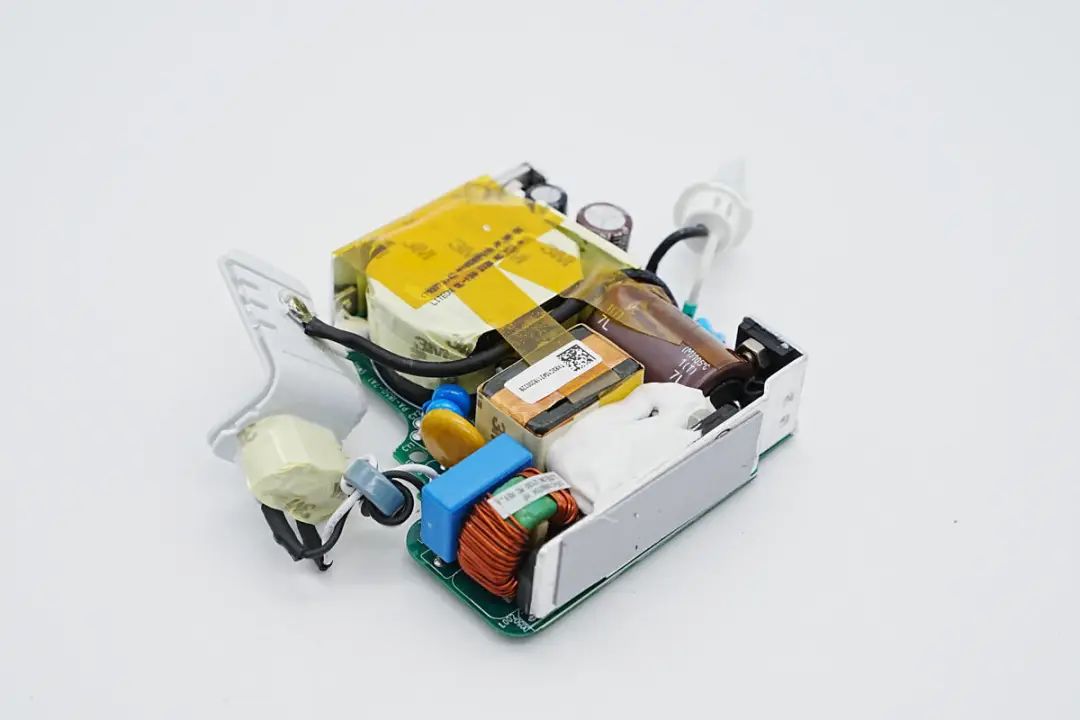

PCBA模块正面一览，内部元件打胶固定，PFC开关管，初级开关管和同步整流管均采用螺丝固定铝制散热片。
同步整流管也固定铝制散热片用于散热。
PCBA模块背面粘贴灰色胶垫用于支撑。
拆下两片散热片，并清理掉电路板上的胶水和导热垫，开始观察PCBA模块。

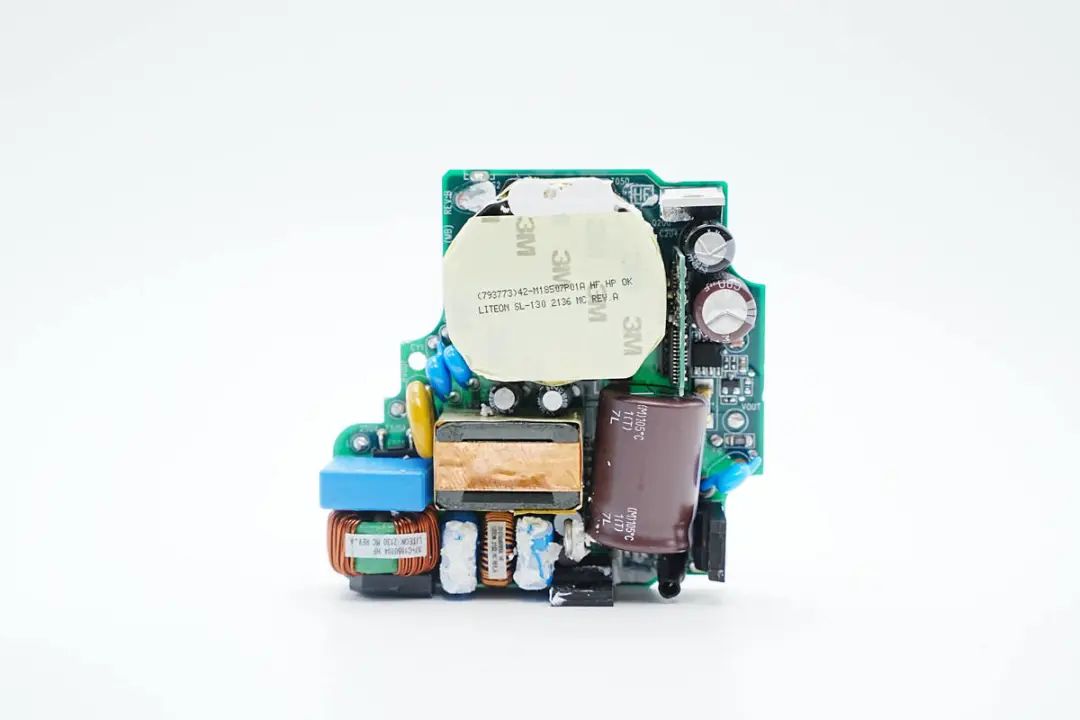

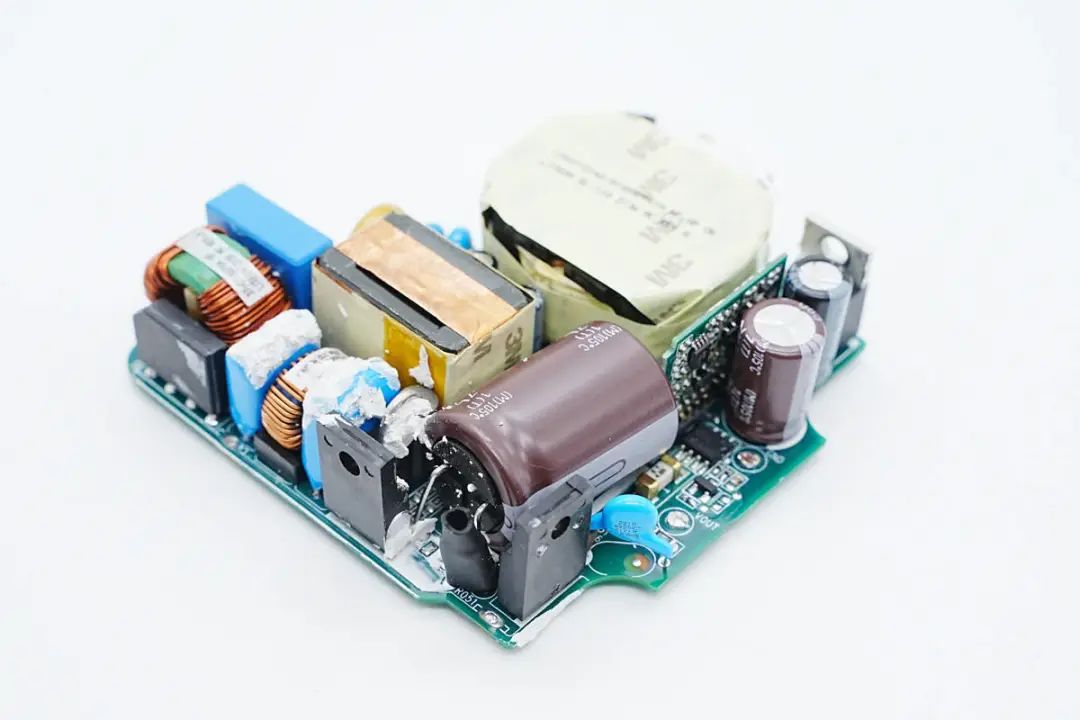

PCBA模块正面一览，左下角为输入保险丝，压敏电阻，EMI电路和整流桥，底部为滤波电感和滤波电容，上方为PFC升压电感，右侧是高压滤波电解电容，在电解电容上方是开关变压器，顶部为同步整流管和输出滤波电容。在电容和变压器之间是一块小板，用于次级监测。

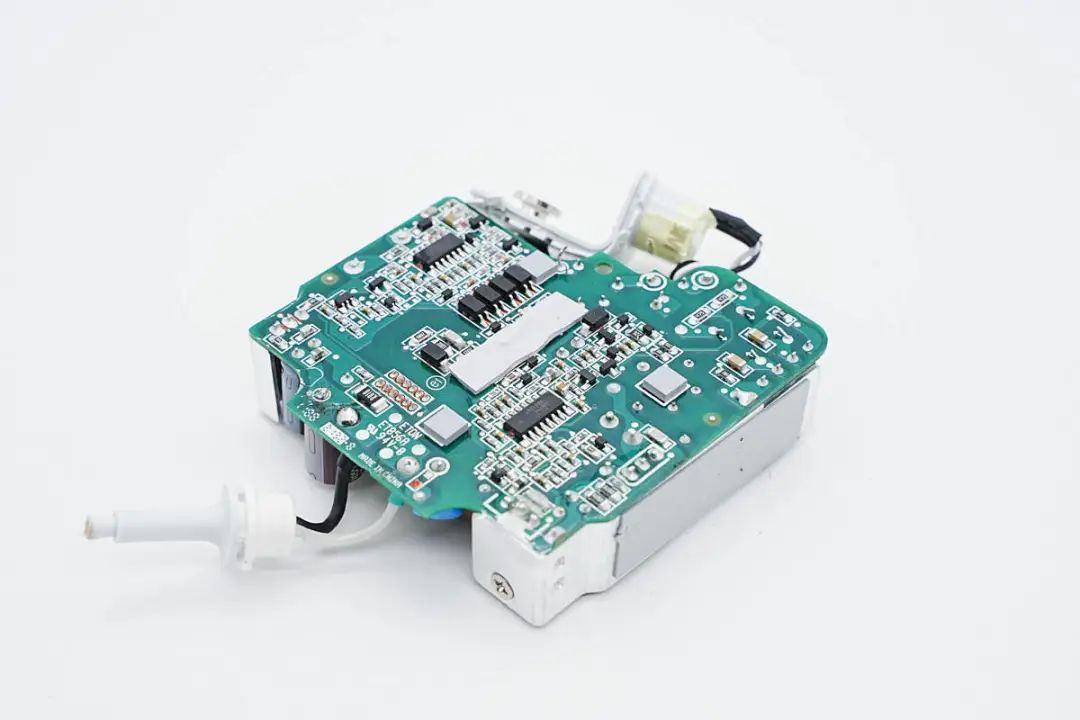

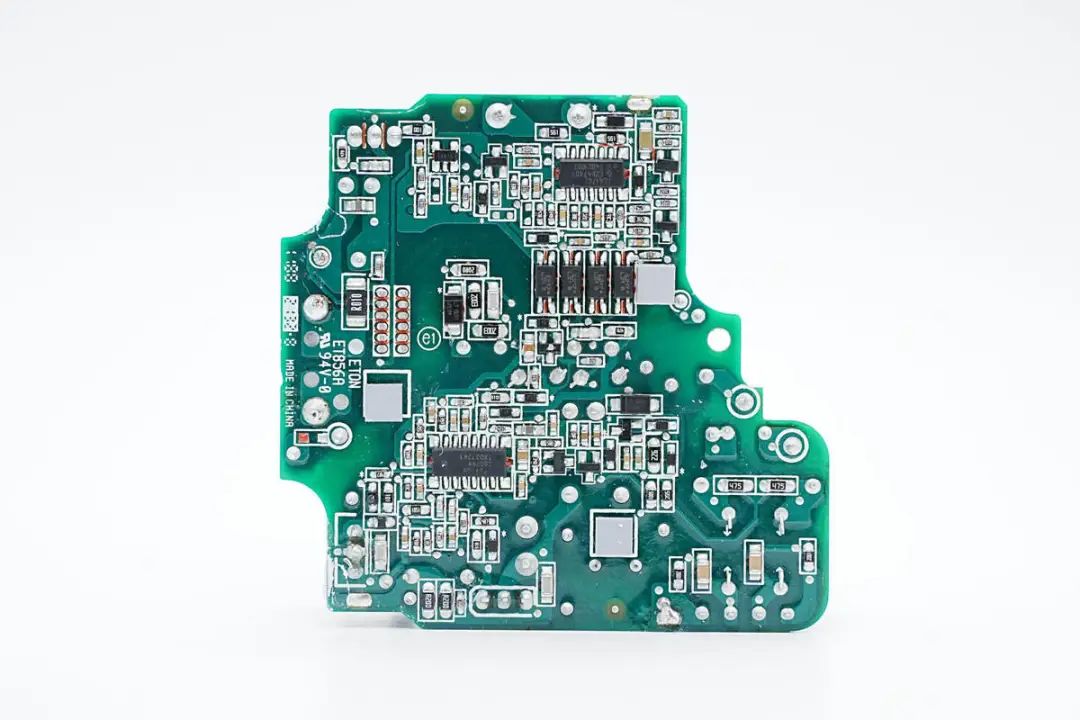

PCBA模块背面焊接多颗芯片和反馈光耦，分别用于初级开关电源和输出控制，光耦用于保护和电压反馈功能。通过对电源适配器电路观察发现，苹果85W MagSafe 2 充电器采用PFC+反激开关电源架构，固定电压输出为笔记本供电。PFC开关管，初级开关管和次级同步整流管均固定散热片，降低温升。下面就从输入端开始了解电源的器件信息。
电源输入端焊接压敏电阻，保险丝，安规X2电容，共模电感，整流桥等器件。

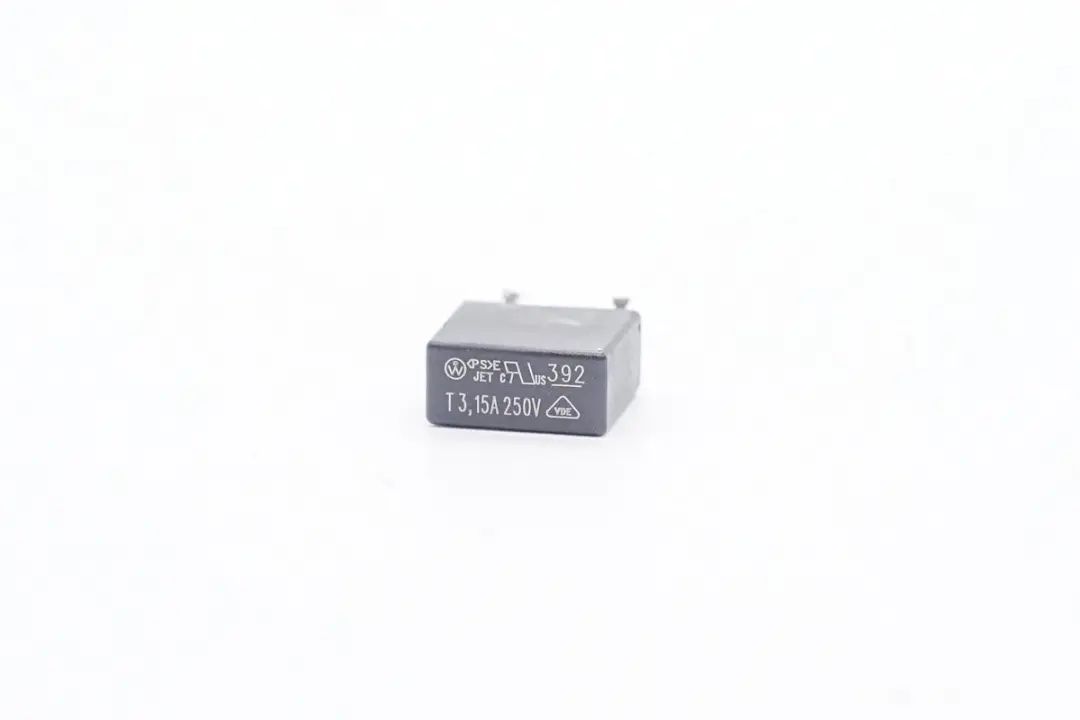

输入端保险丝规格为3.15A 250V，焊接在蓝色安规X2电容下面，用于输入过流保护。

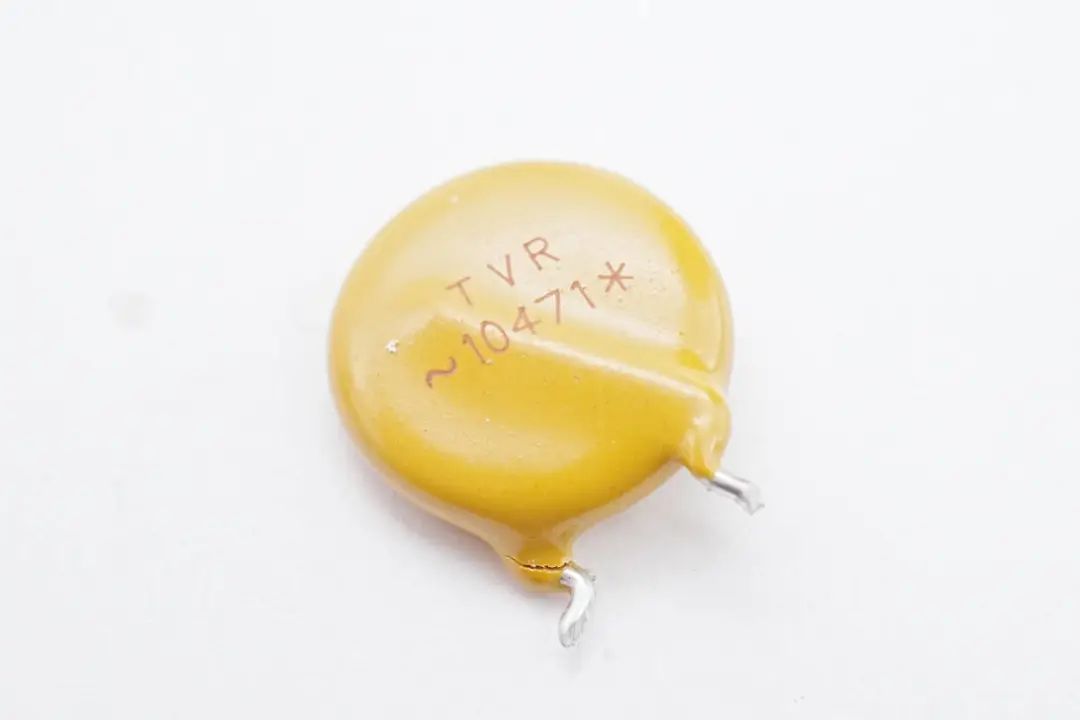

压敏电阻连接在保险丝后面，与X2安规电容并联，用于输入过压保护。

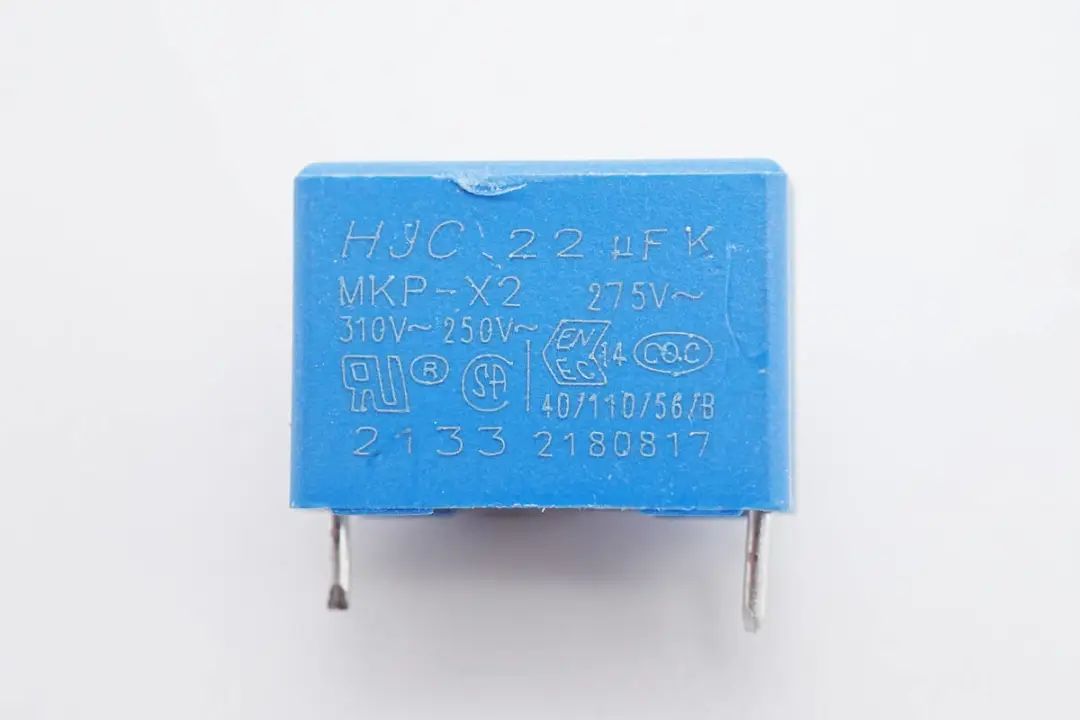

蓝色安规X2电容来自HJC华容，容量为0.22μF。

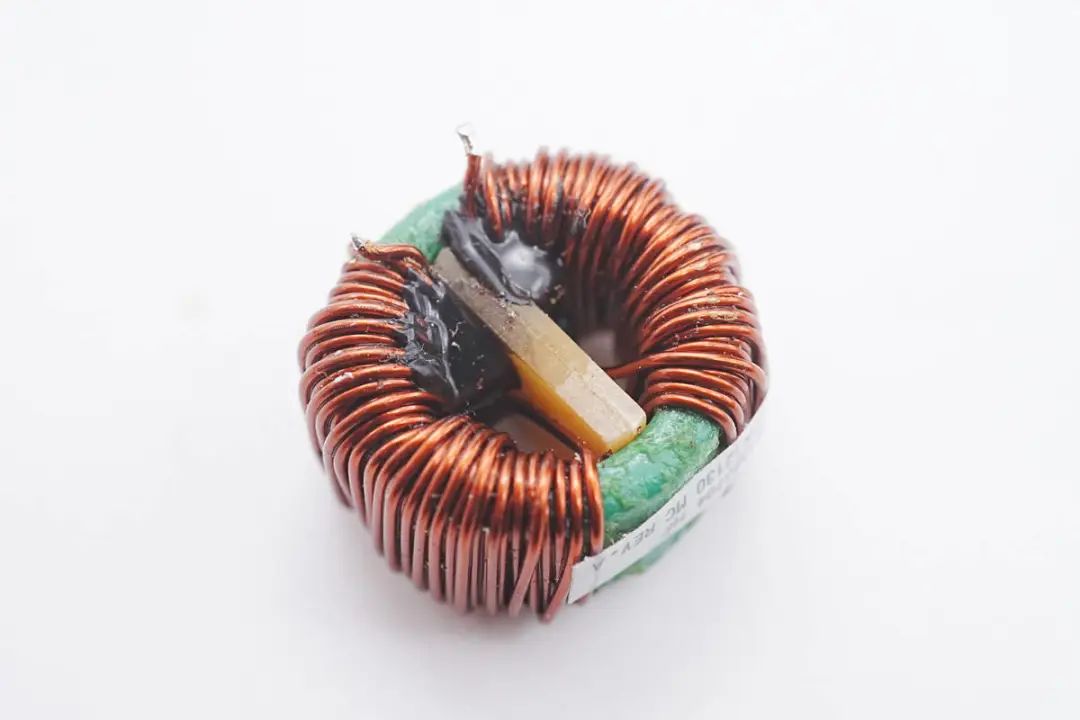

共模电感采用磁环绕制，内部采用电木板绝缘，并打胶固定。

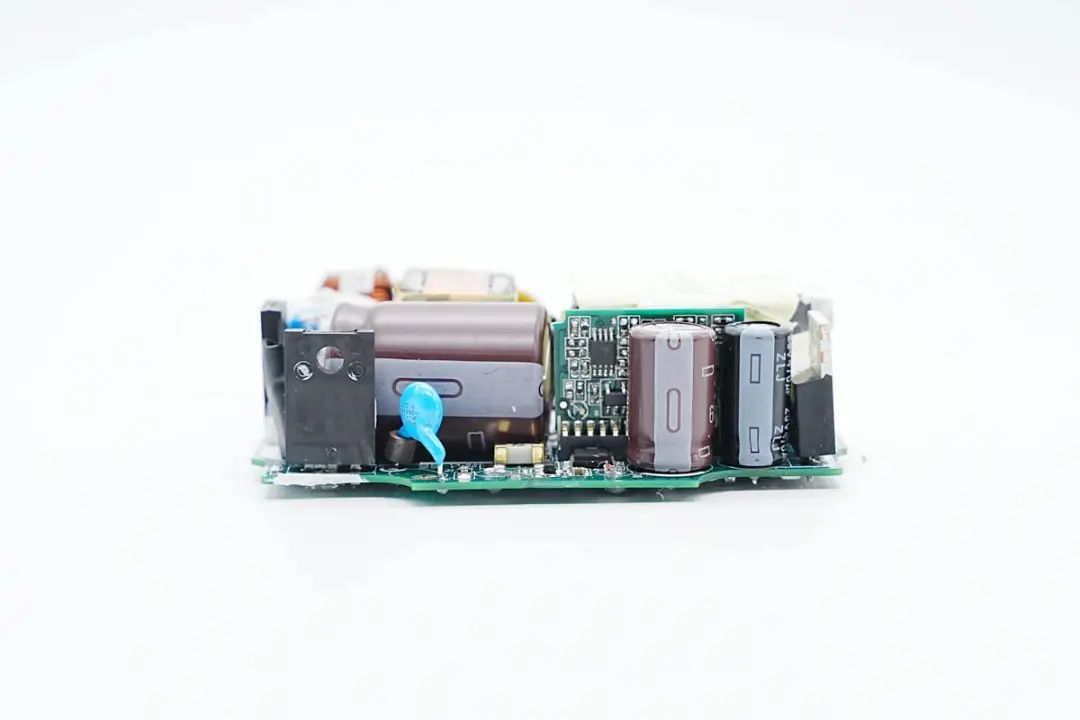

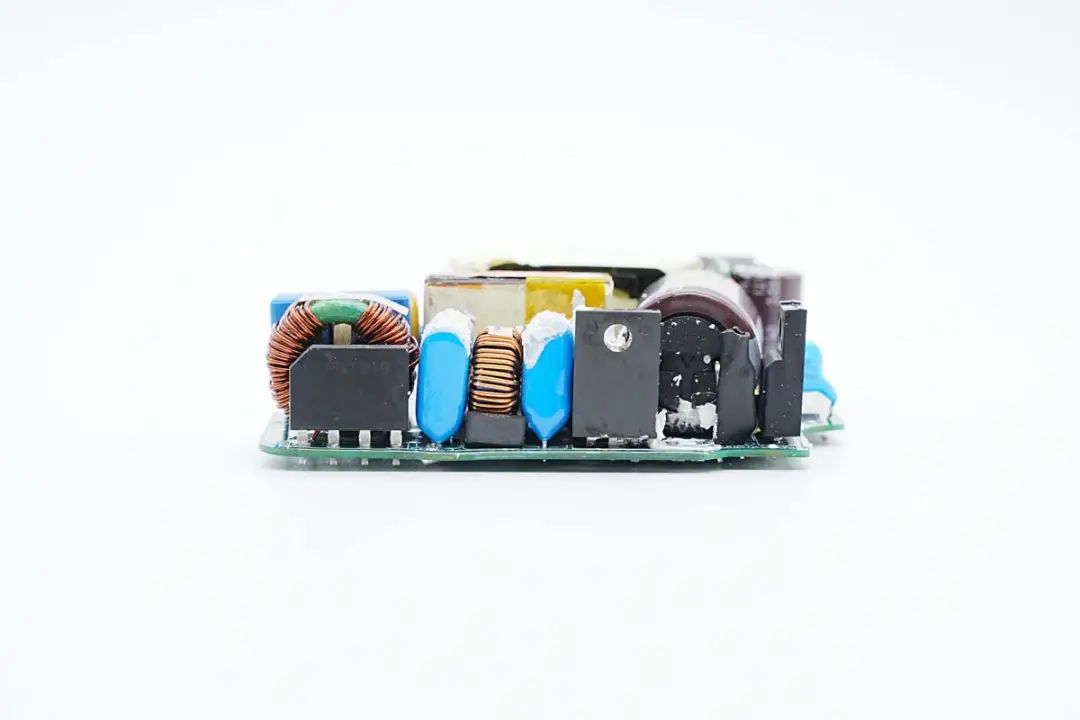

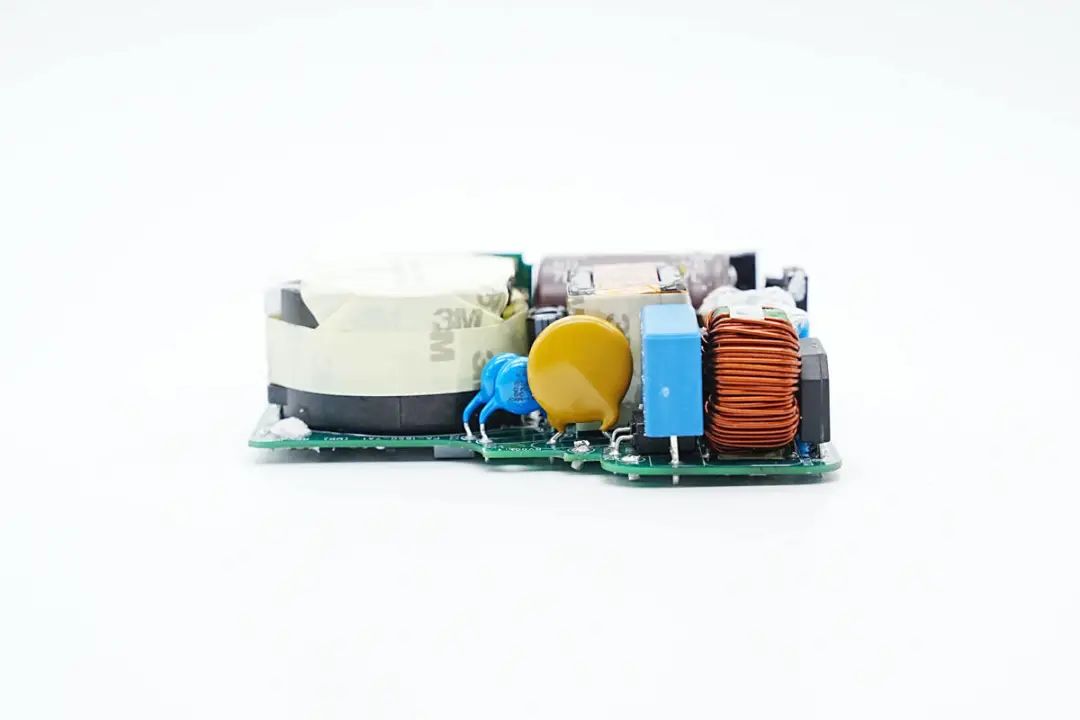

电源侧面焊接整流桥，薄膜滤波电容，滤波电感，PFC升压开关管和初级开关管。

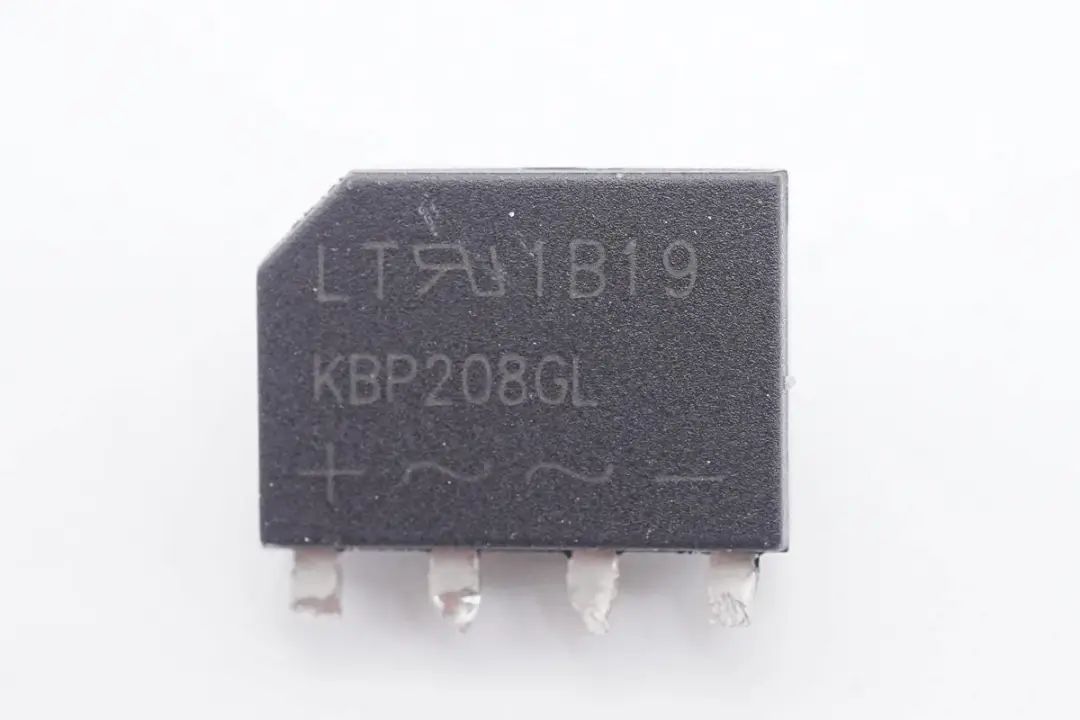

整流桥来自LT光宝，型号KBP208GL，用于将交流电整流成脉动直流电。

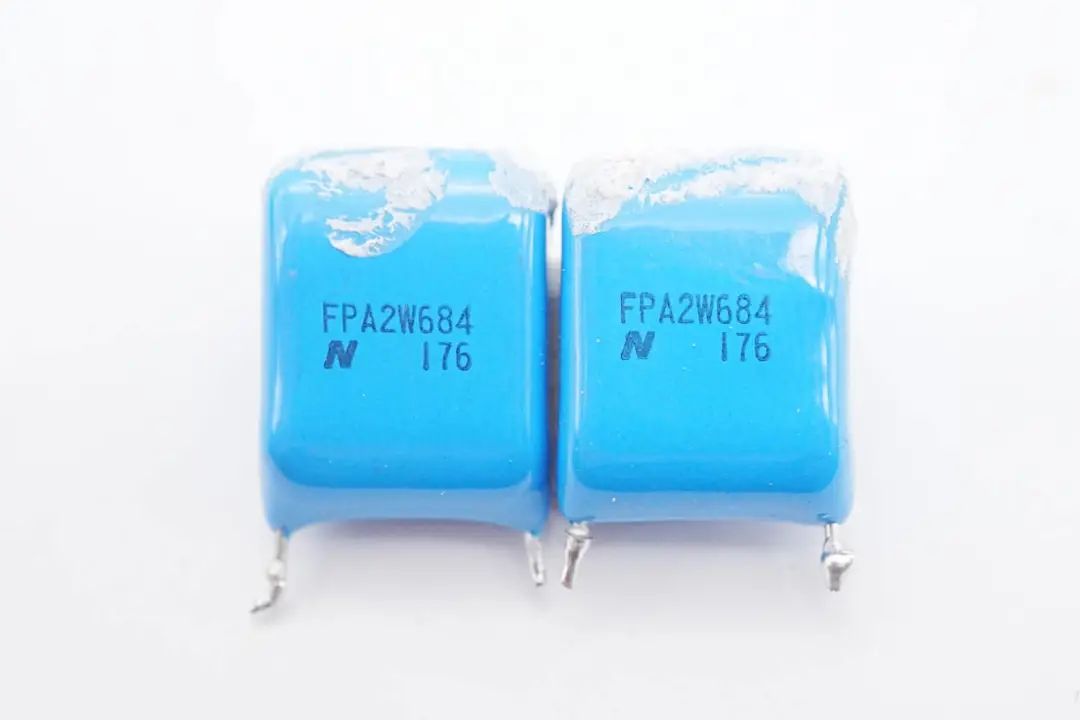

两颗薄膜滤波电容来自日通工，规格均为0.68μF。

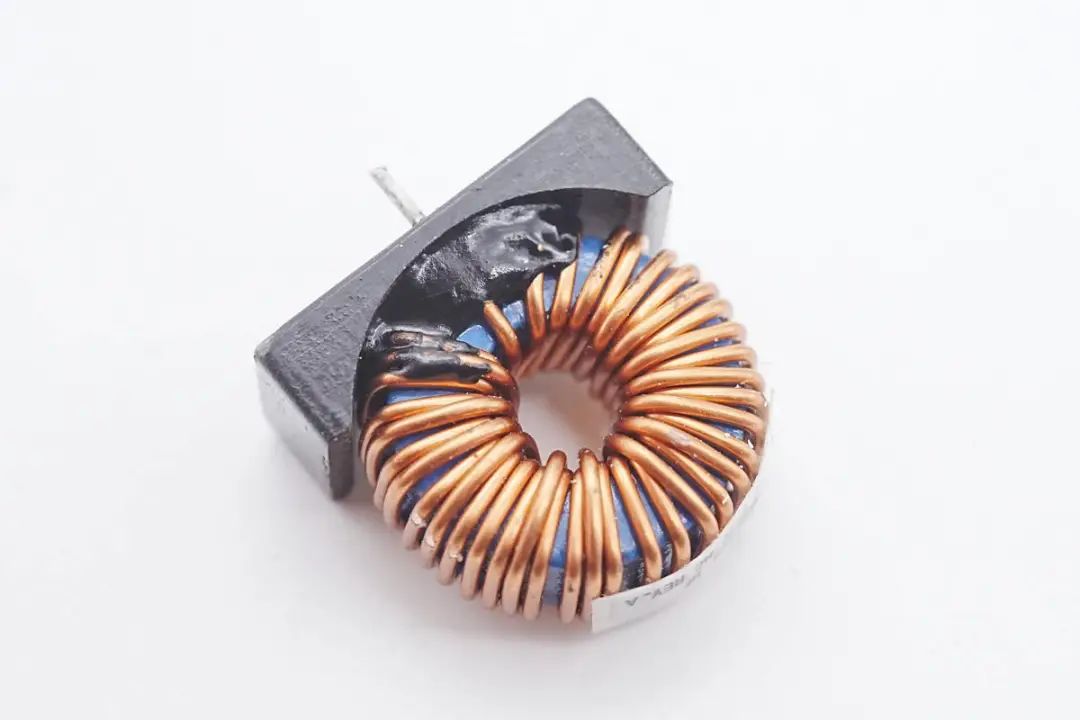

滤波电感采用磁环绕制，打胶固定绝缘支架。

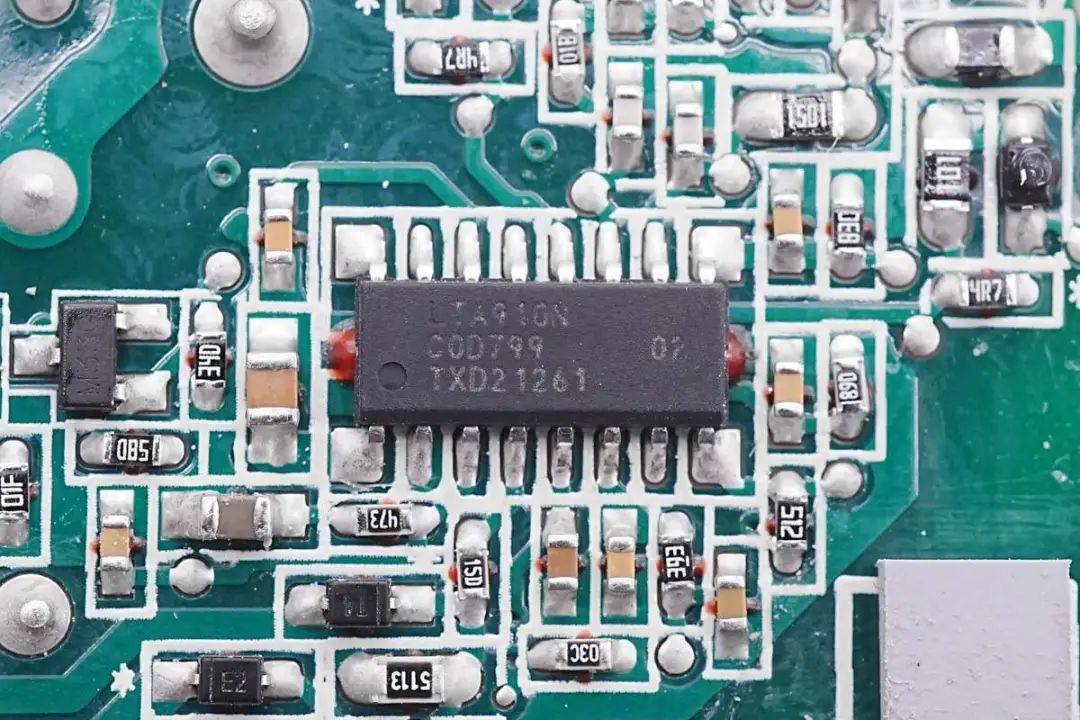

电源适配器初级主控芯片丝印LTA910N，为定制型号，芯片内置PFC和反激控制器。

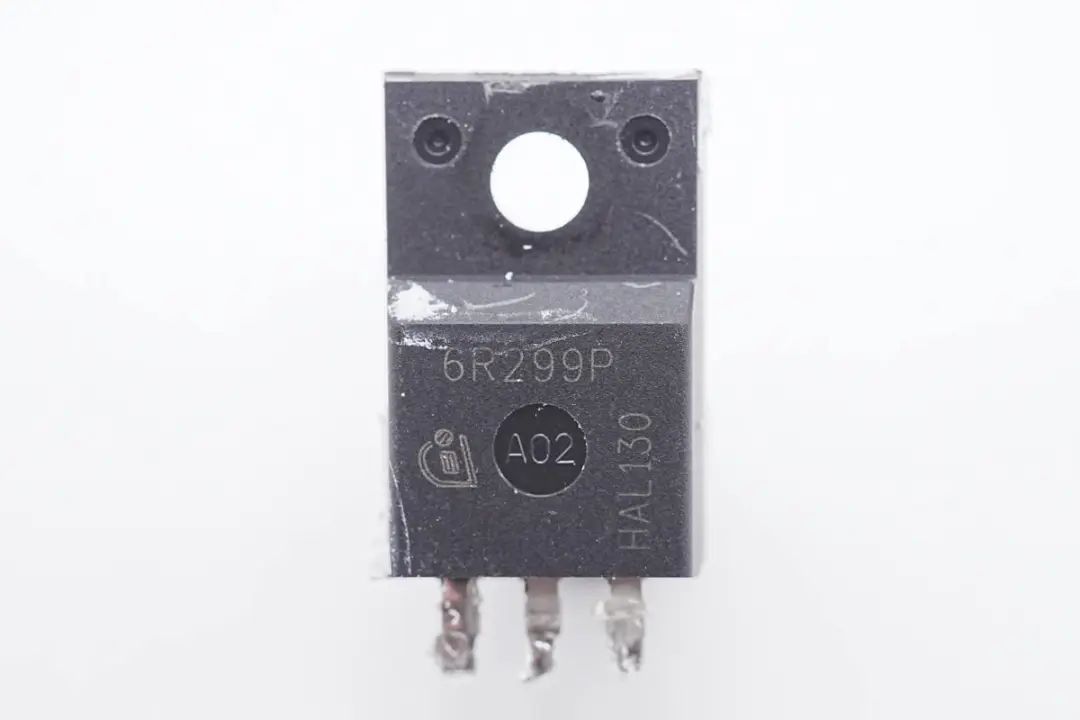

PFC升压开关管来自英飞凌，丝印6R299P，实际型号为IPA60R299CP，是一颗耐压650V的CoolMOS，导阻为299mΩ，采用TO220FP封装。
PFC升压电感采用胶带严密缠绕绝缘。

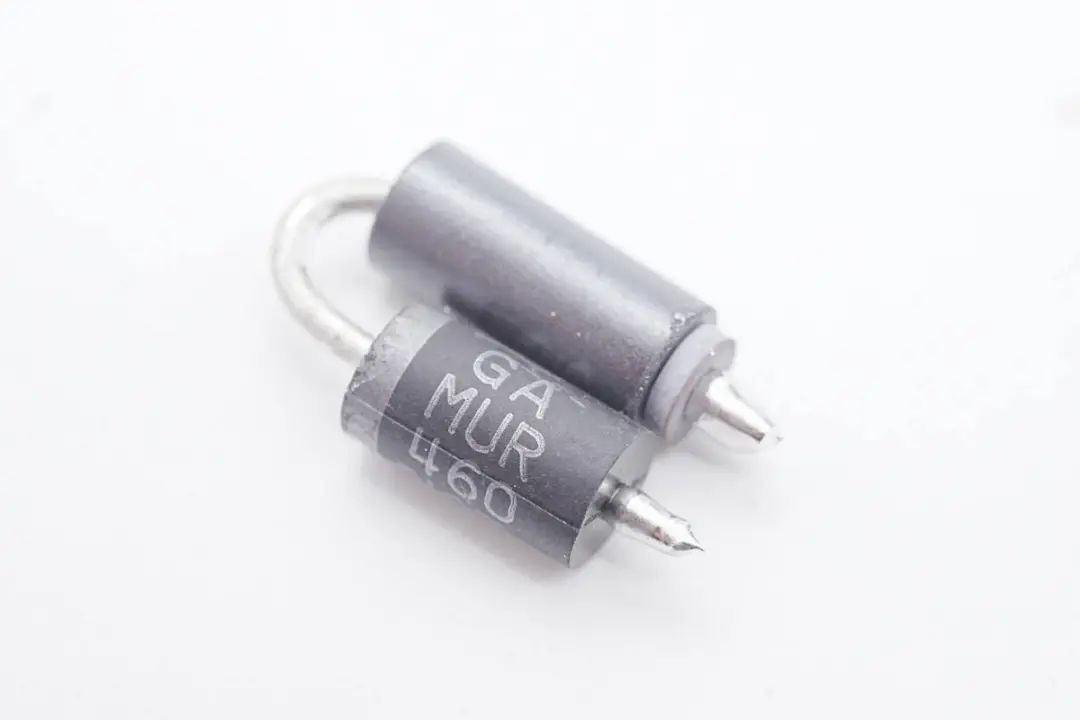

PFC升压整流管丝印MUR460，是一颗超快恢复二极管，引脚套有磁环抑制高频干扰。

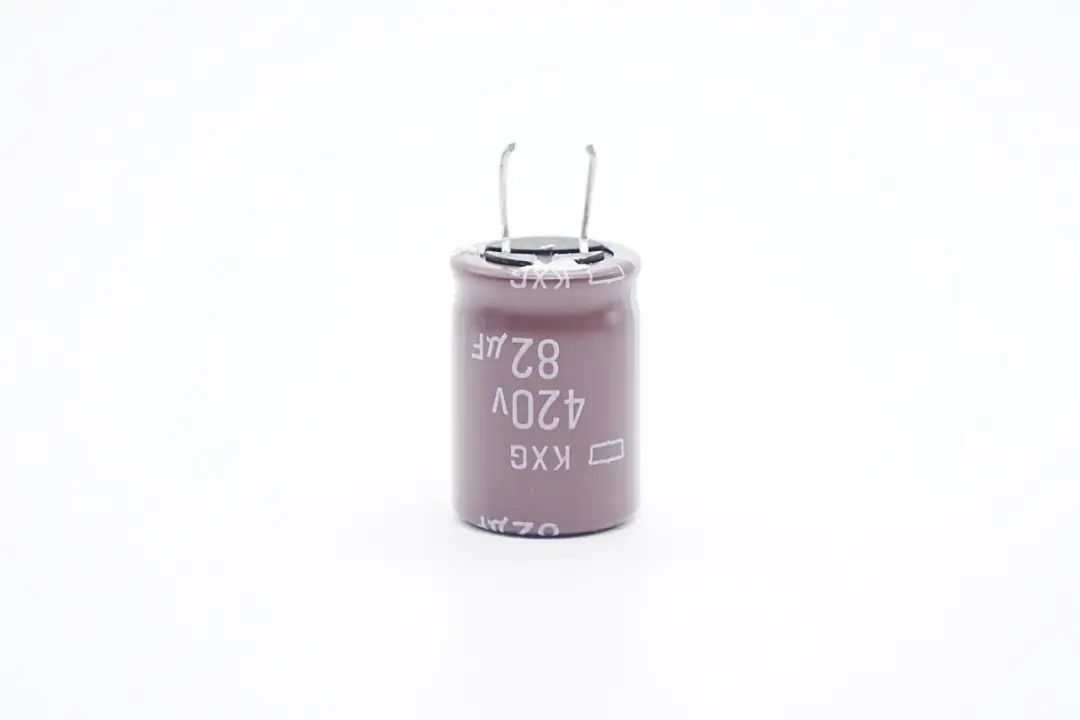

高压滤波电容来自贵弥功，KXG系列长寿命电容，规格为420V 82μF。

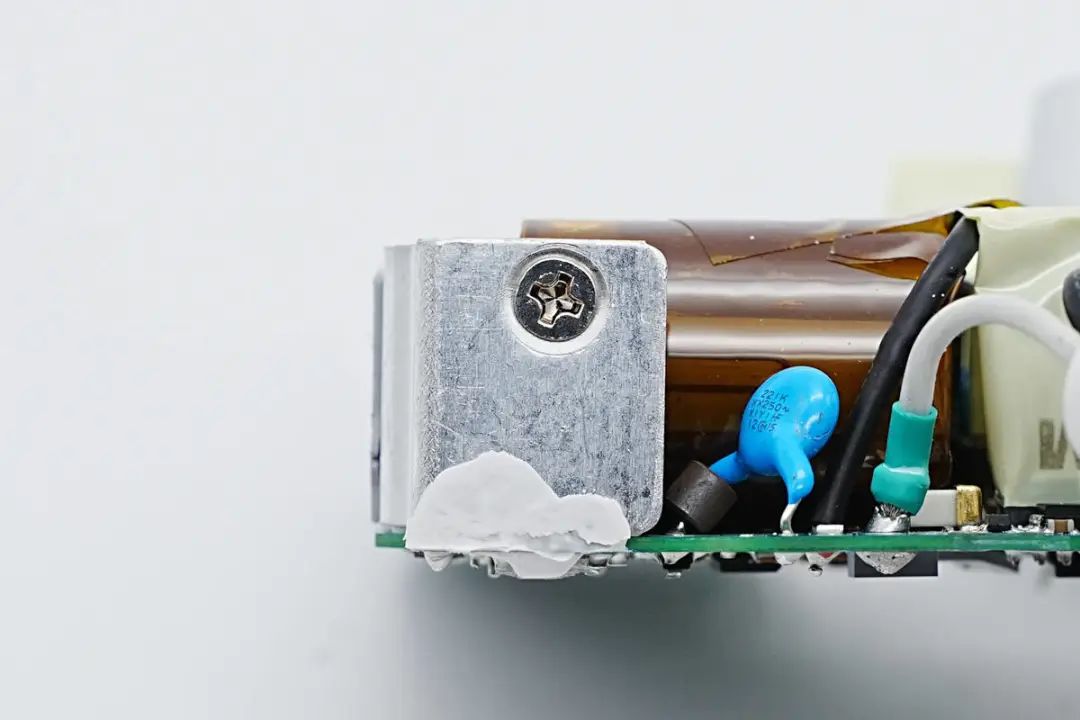

初级开关管采用螺丝与散热片固定，增大散热面积。

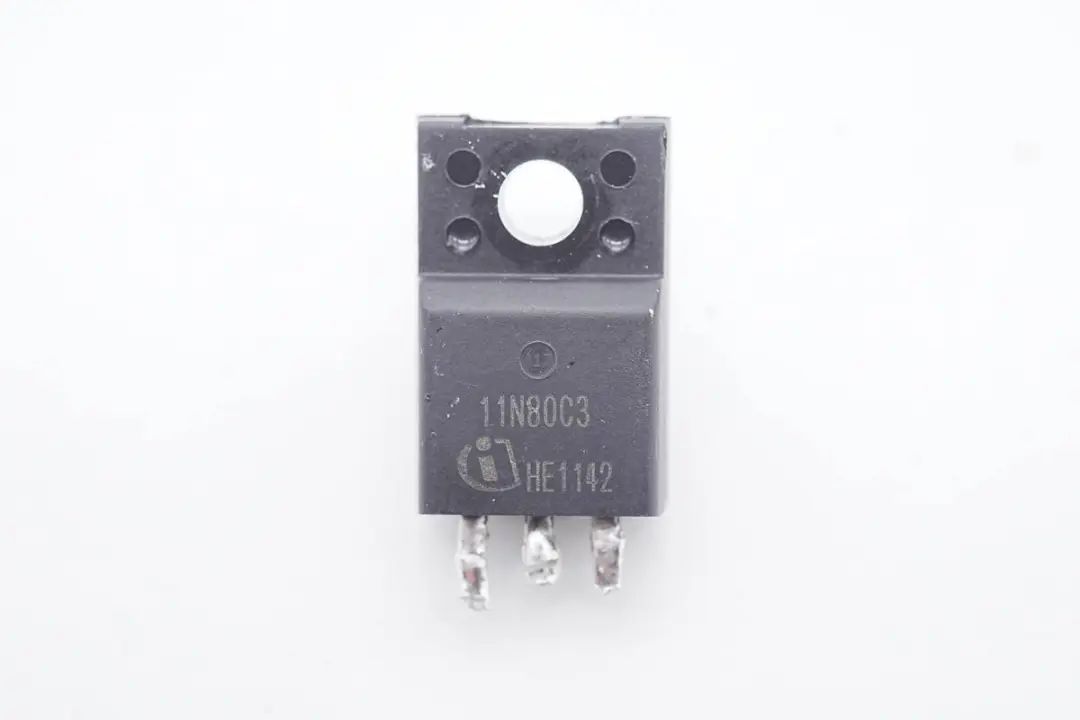

初级开关管来自英飞凌，丝印11N80C3，实际型号为SPA11N80C3，NMOS，耐压800V，导阻0.45Ω，采用TO220FP绝缘封装，有助于简化电源内部散热设计。

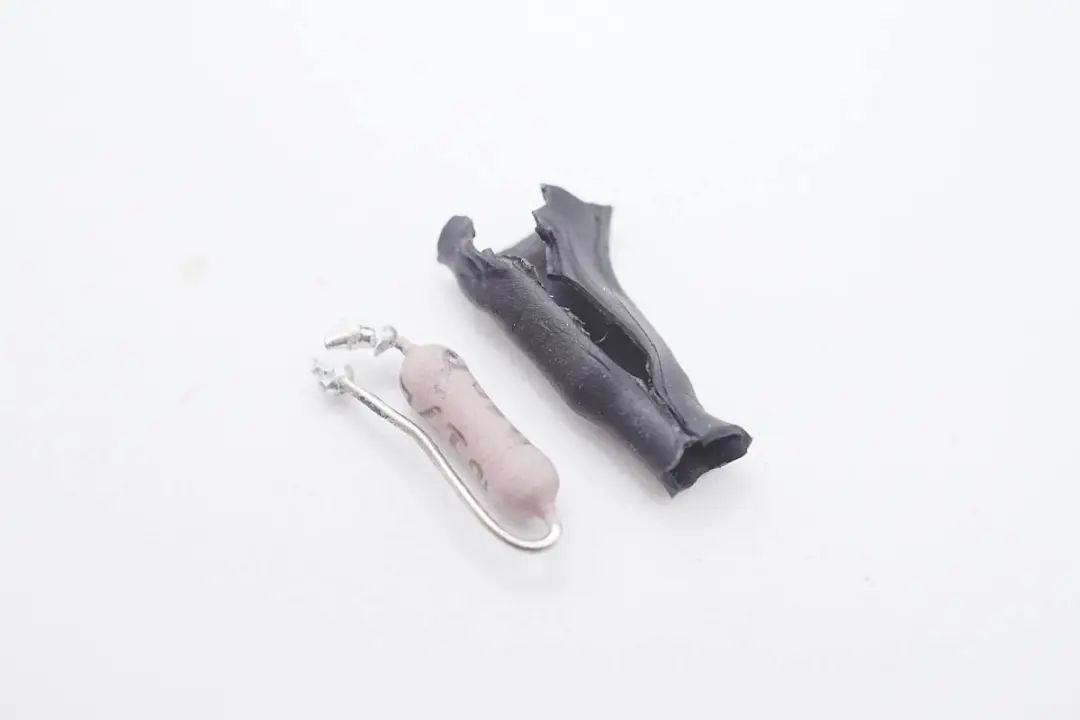

用于检测初级开关管电流的取样电阻，外套热缩管绝缘。

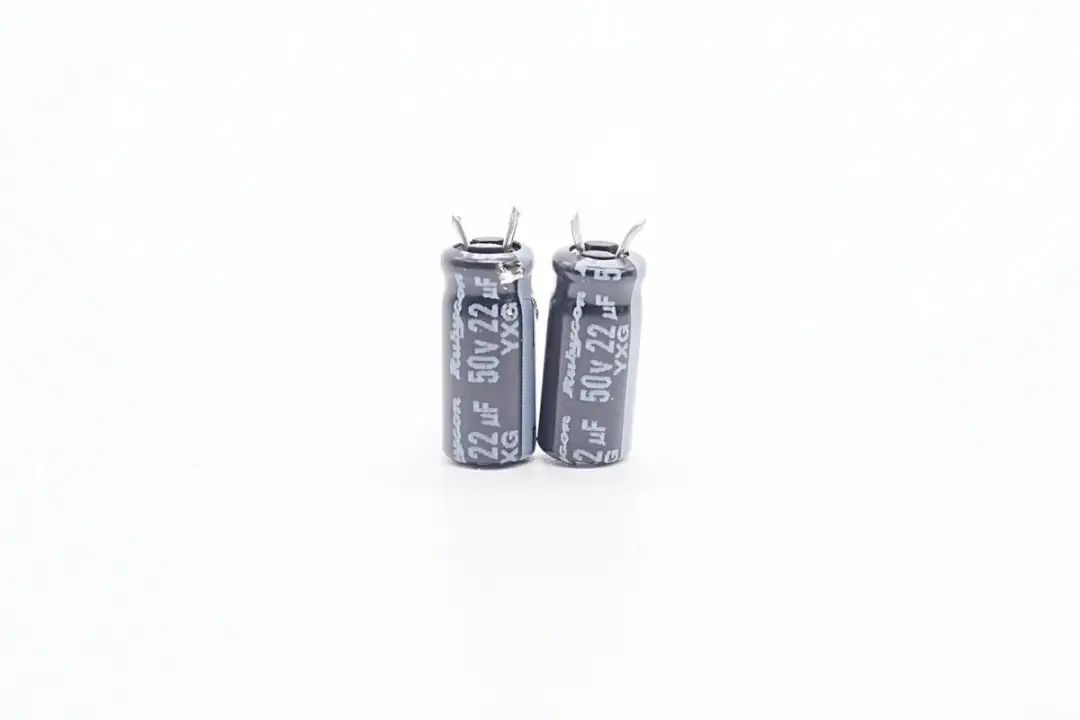

两颗电解电容用于为初级控制器供电，电容来自红宝石，规格为50V22μF。
对应变压器次级侧焊接同步整流管。

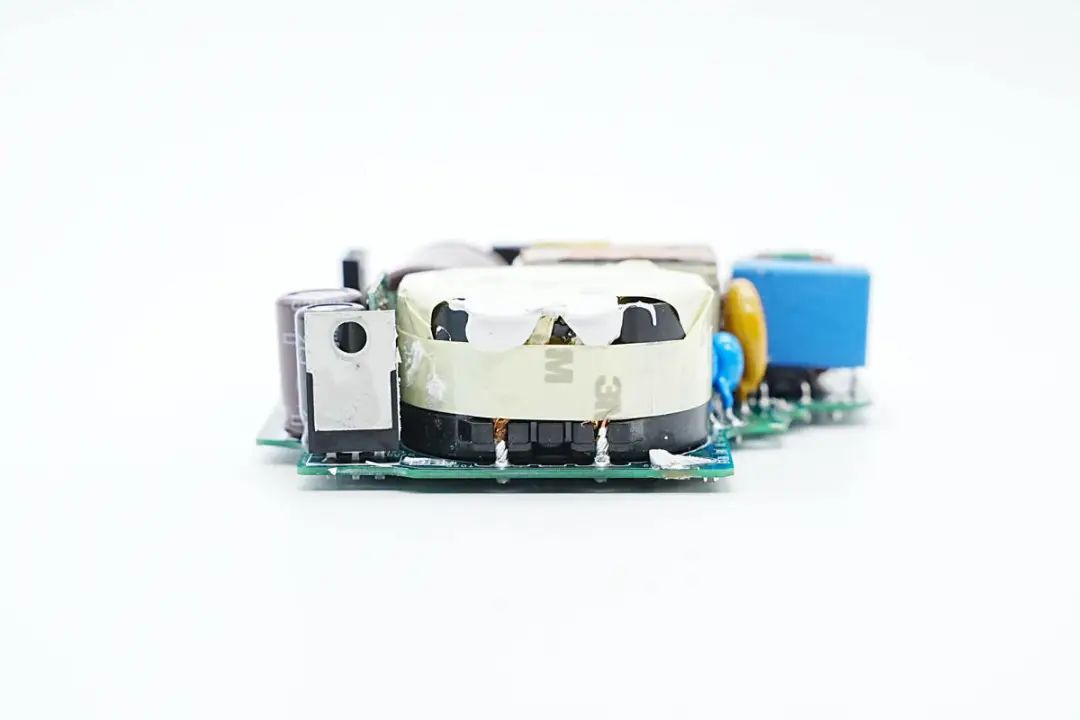

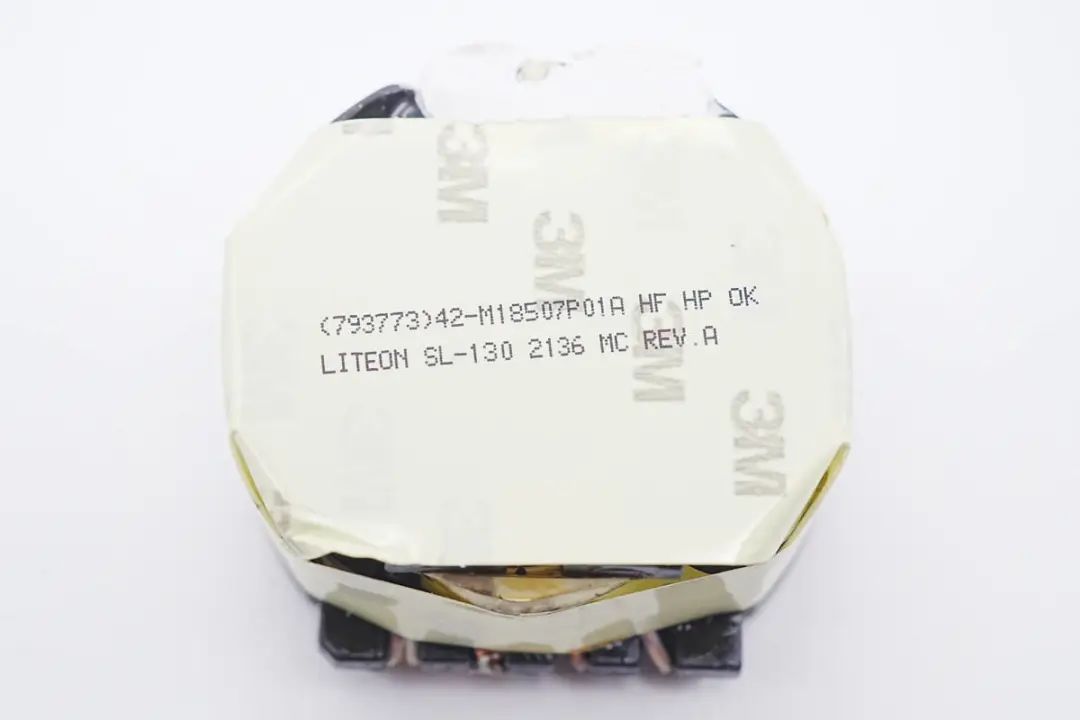

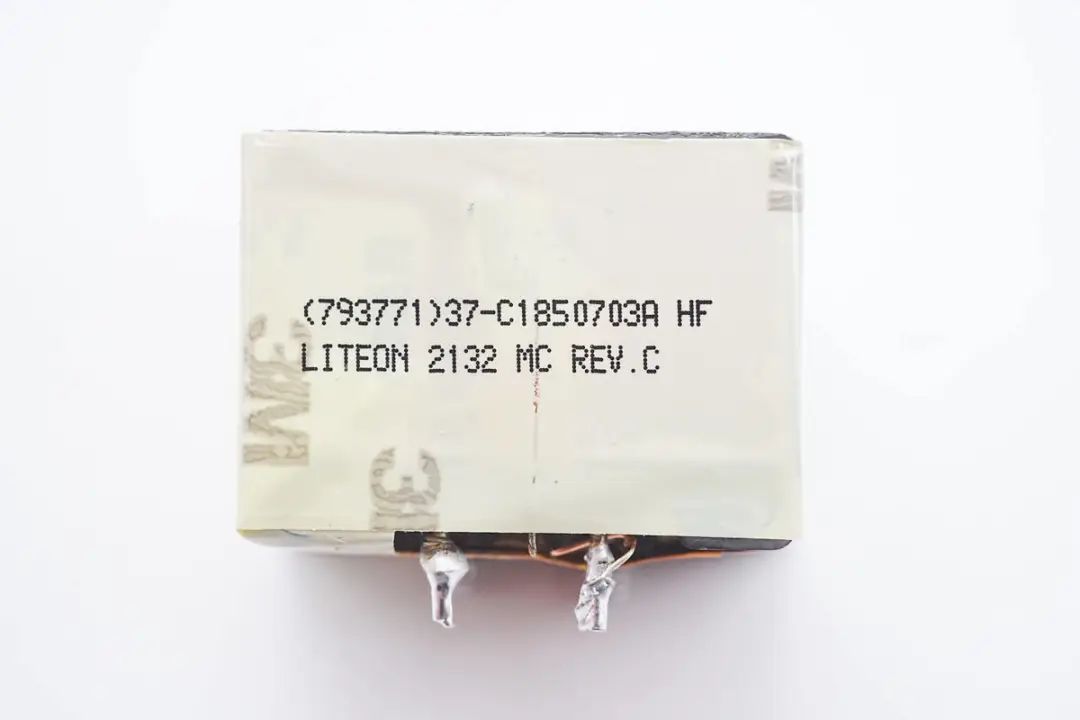

开关变压器特写，磁芯缠绕胶带绝缘。

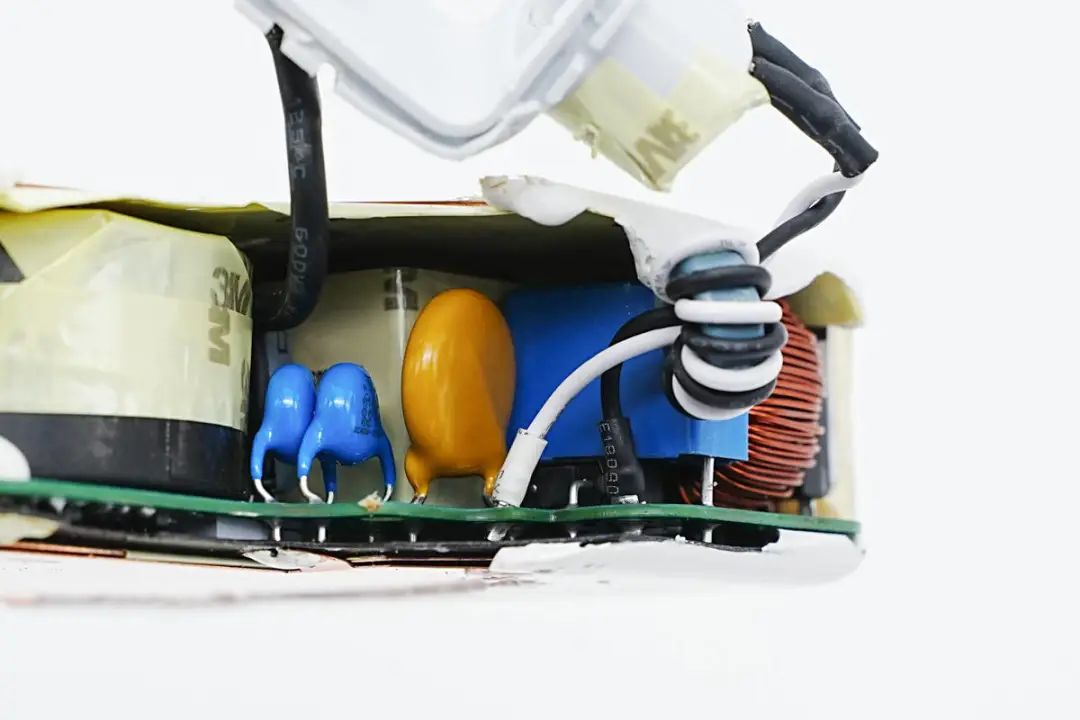

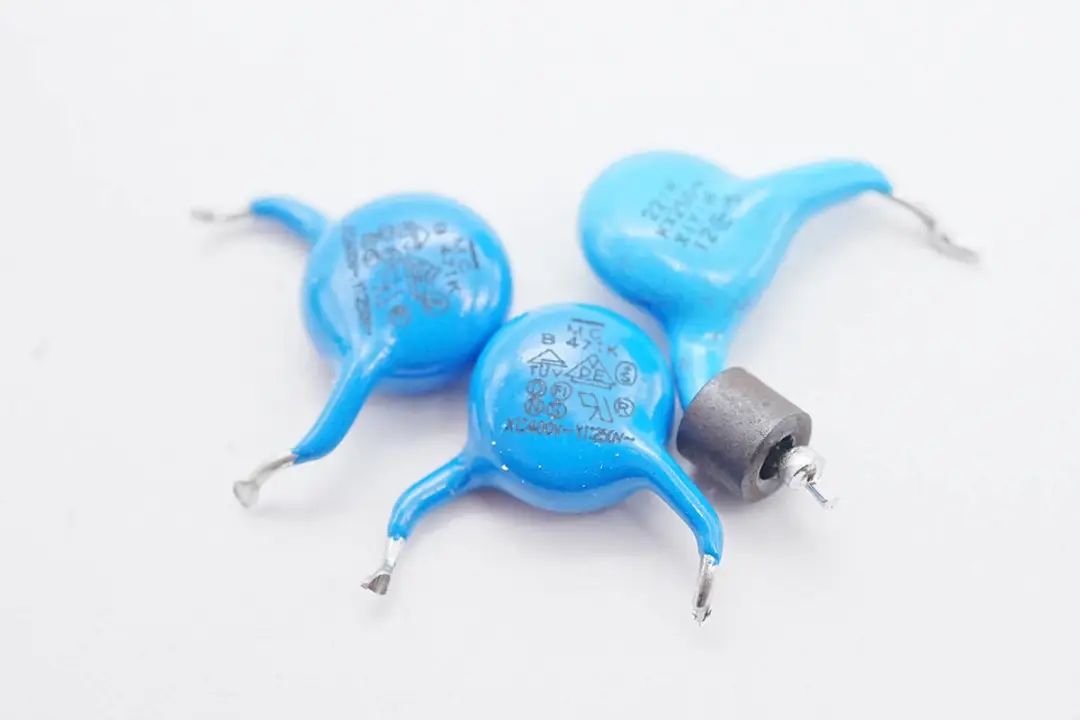

三颗蓝色Y电容特写。

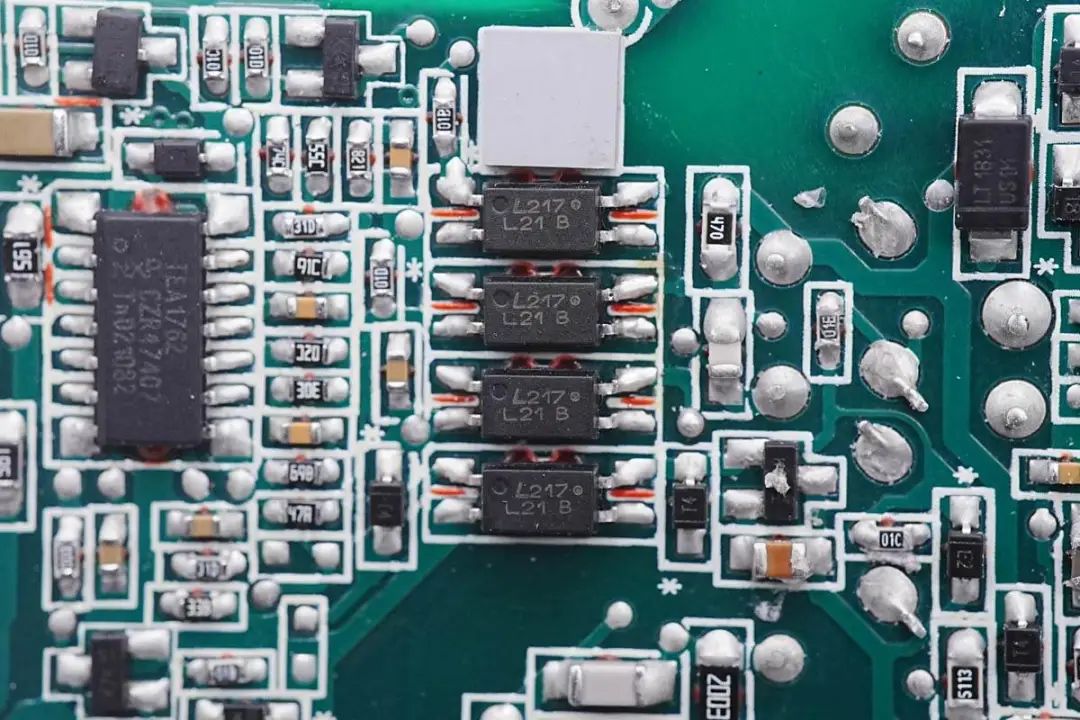

四颗光耦用于输出电压反馈和电源的保护控制功能。

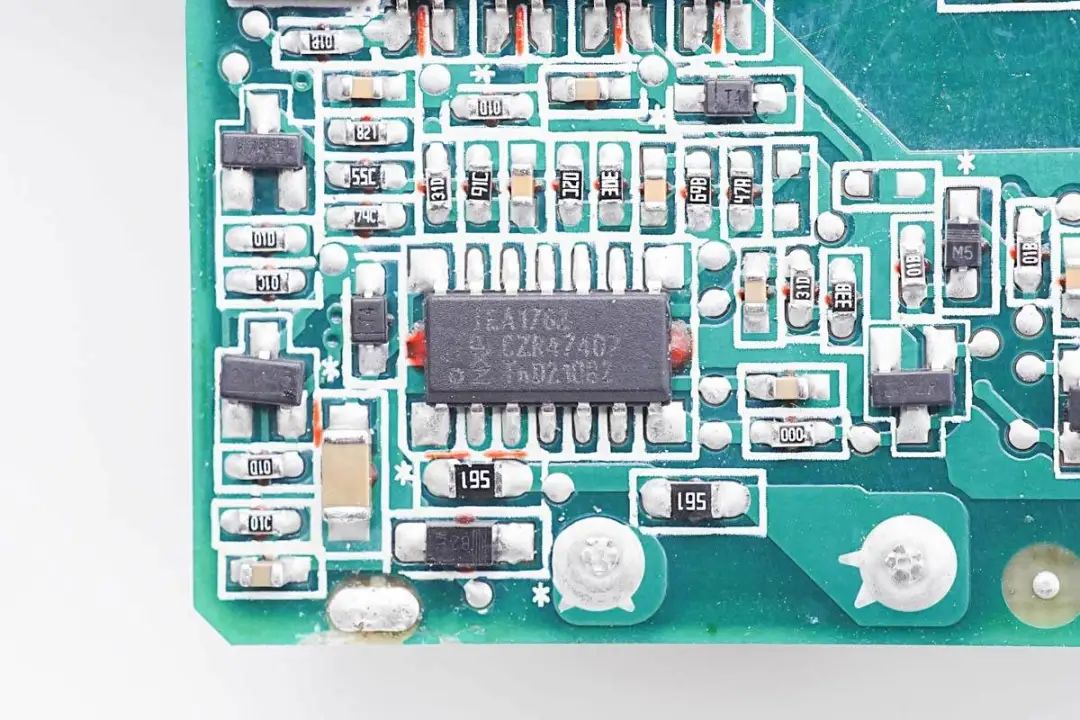

NXP恩智浦TEA1762，集成同步整流控制器和反馈控制，用于同步整流驱动和输出电压反馈控制。

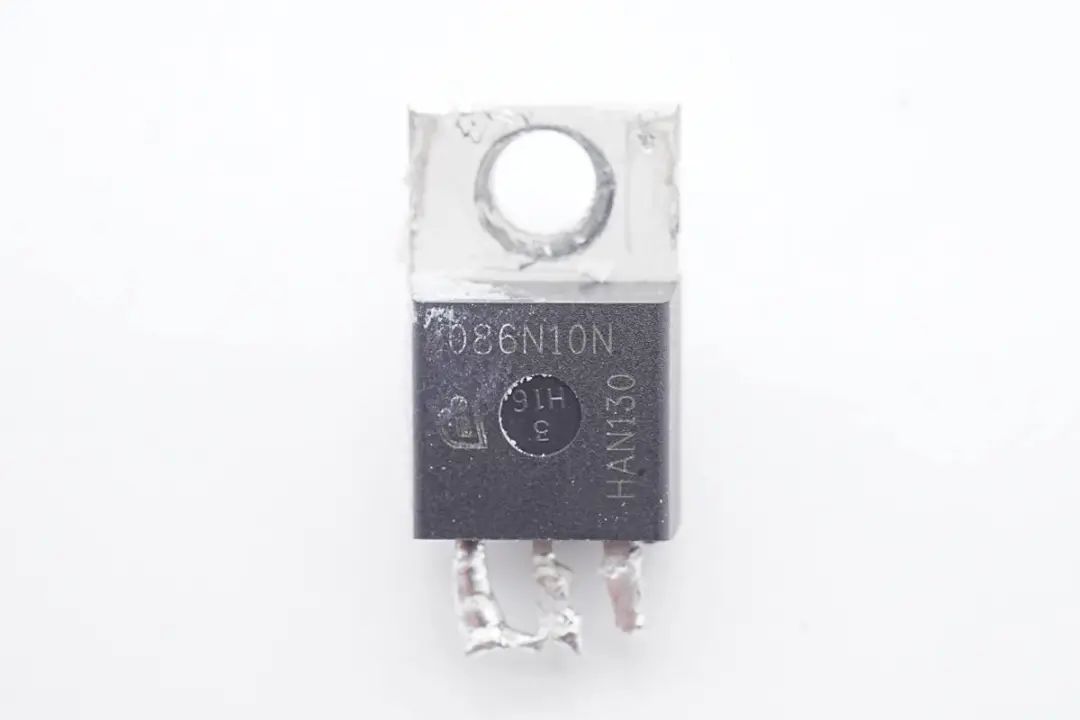

同步整流管来自英飞凌，丝印086N10N，实际型号为IPA068N10N3 G，是一颗TO220FP封装的NMOS，耐压100V，导阻8.6mΩ。
输出端焊接两颗滤波电容，一块小板，输出保险丝和Y电容。

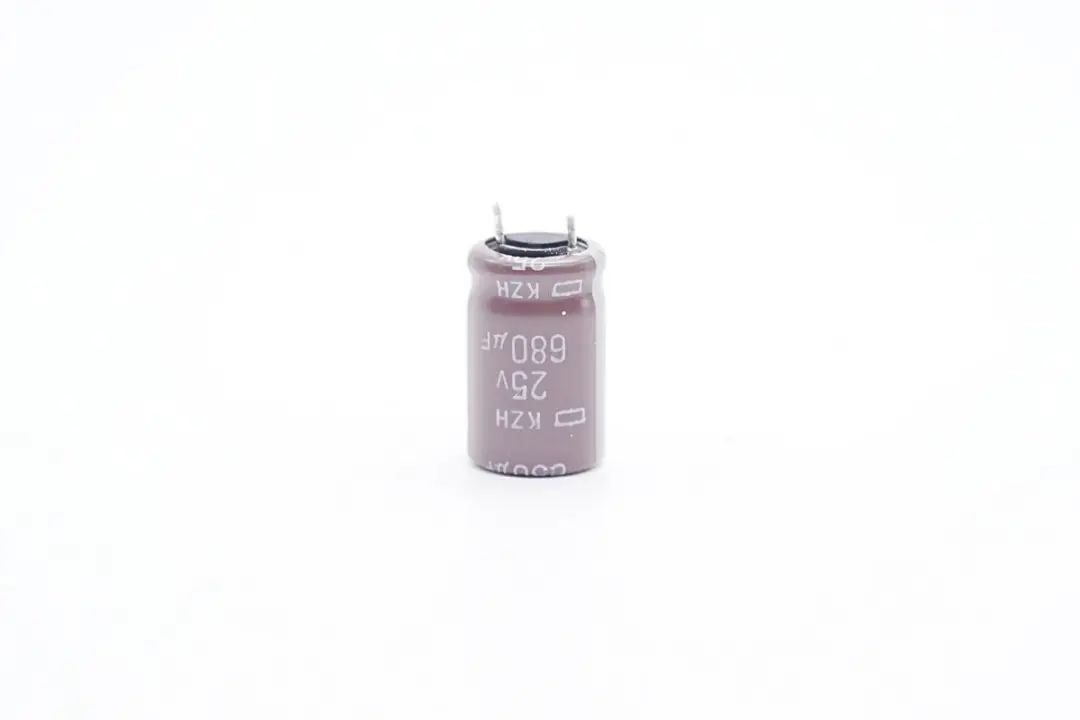

一颗输出滤波电容来自贵弥功，KZH系列低阻电容，规格为25V 680μF。

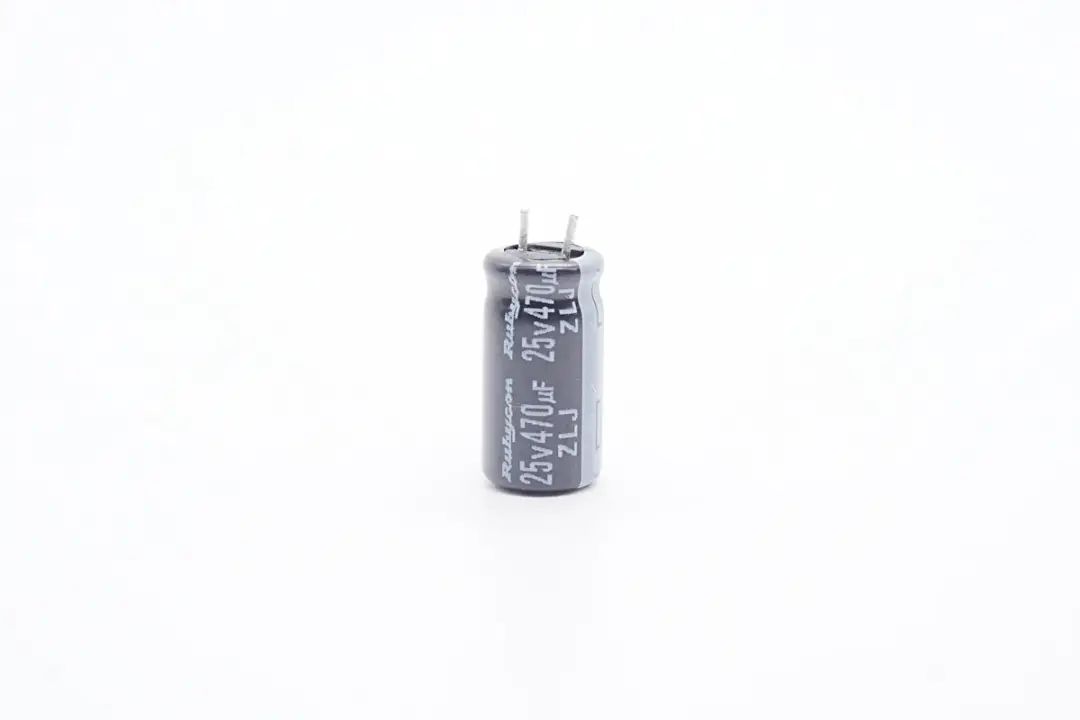

另一颗输出滤波电容来自红宝石，ZLJ系列长寿命电容，具有高纹波电流优势，规格为25V 470μF。

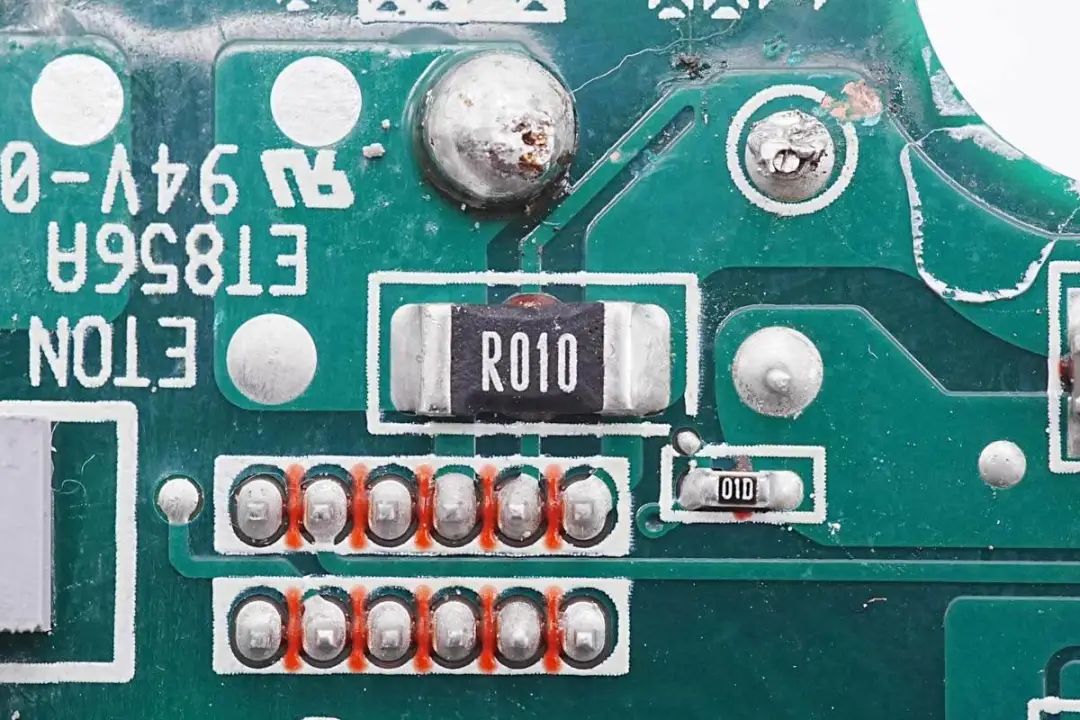

10mΩ电阻用于检测输出电流。

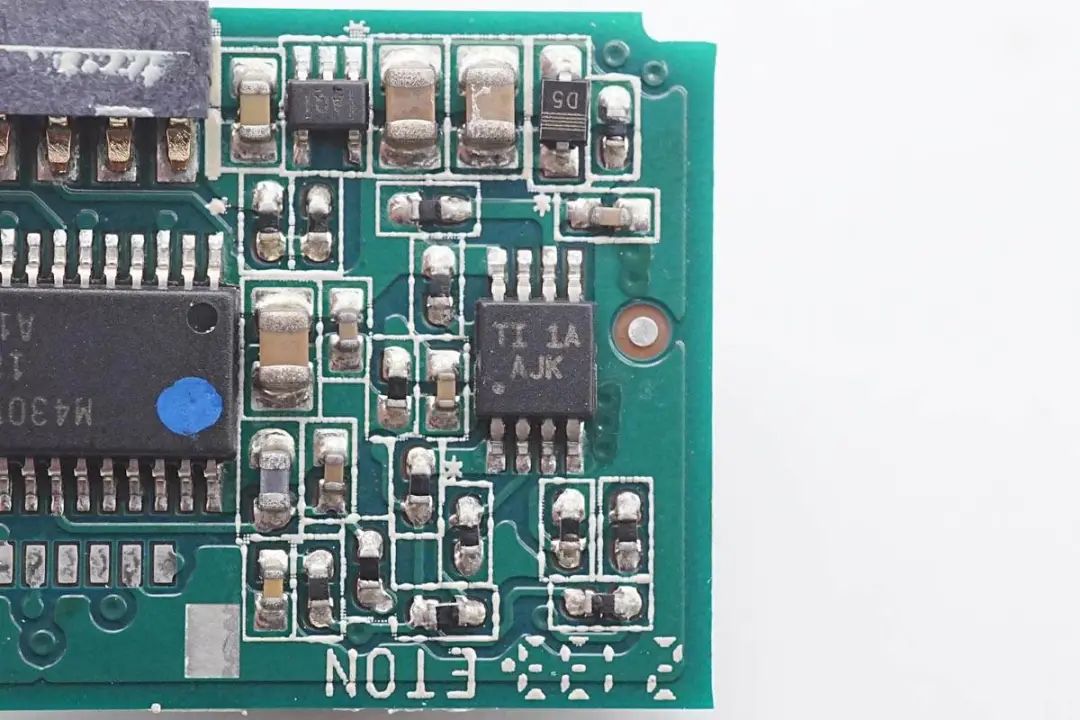

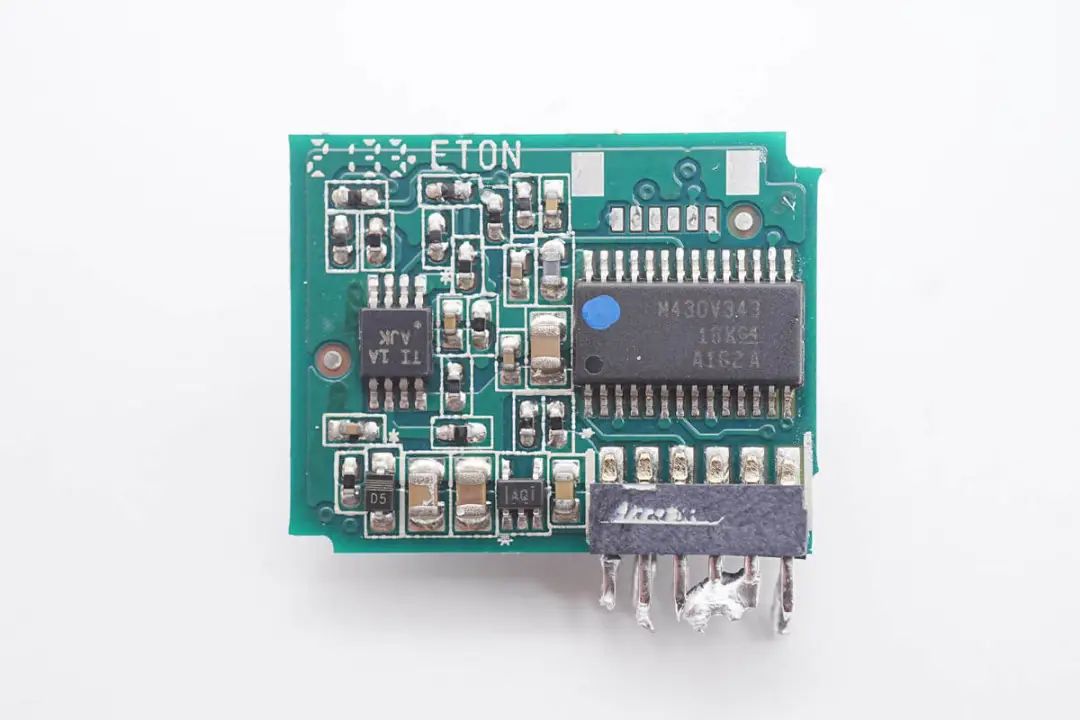

小板正面焊接三颗芯片。

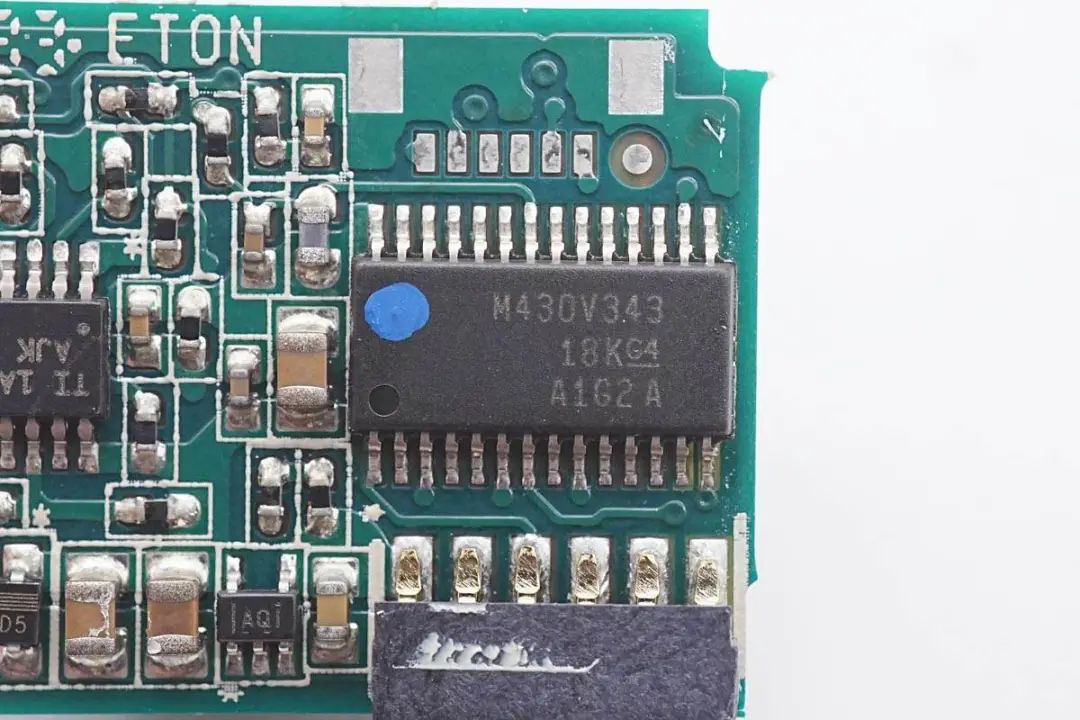

一颗较大的芯片丝印M430V343。
一颗电压比较器丝印AJK，实际型号为TLV3402，来自TI德州仪器，是一颗微功耗的双路电压比较器。

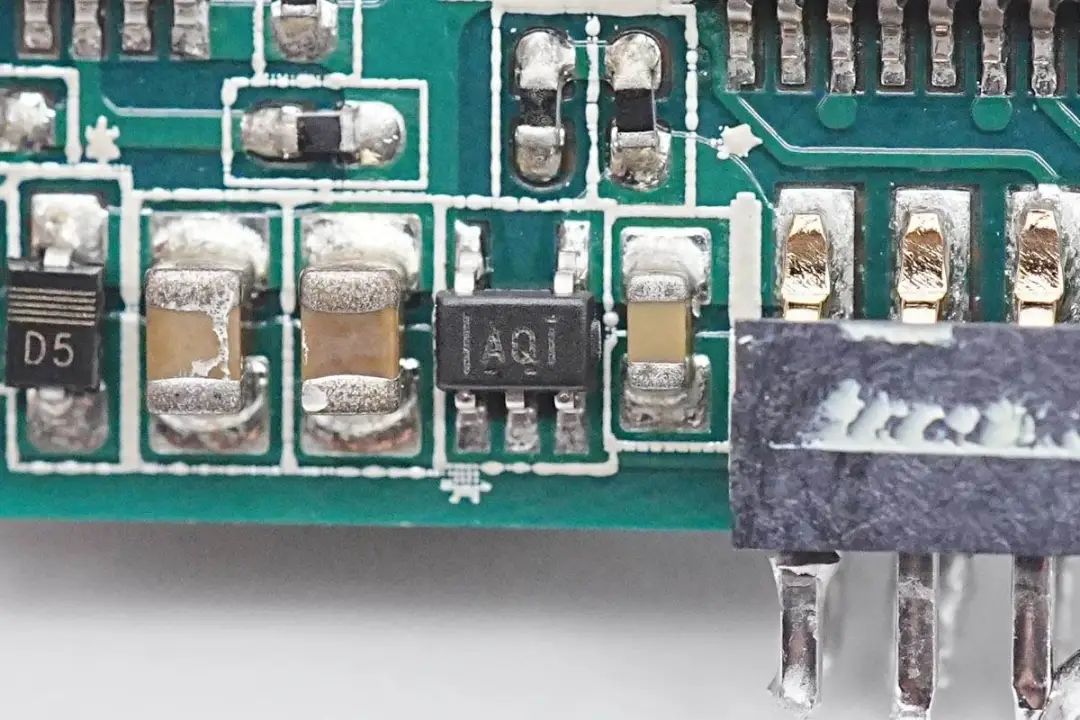

一颗稳压芯片丝印AQI，来自TI德州仪器，实际型号为TPS71533，支持24V输入电压，用于为小板上的芯片供电。

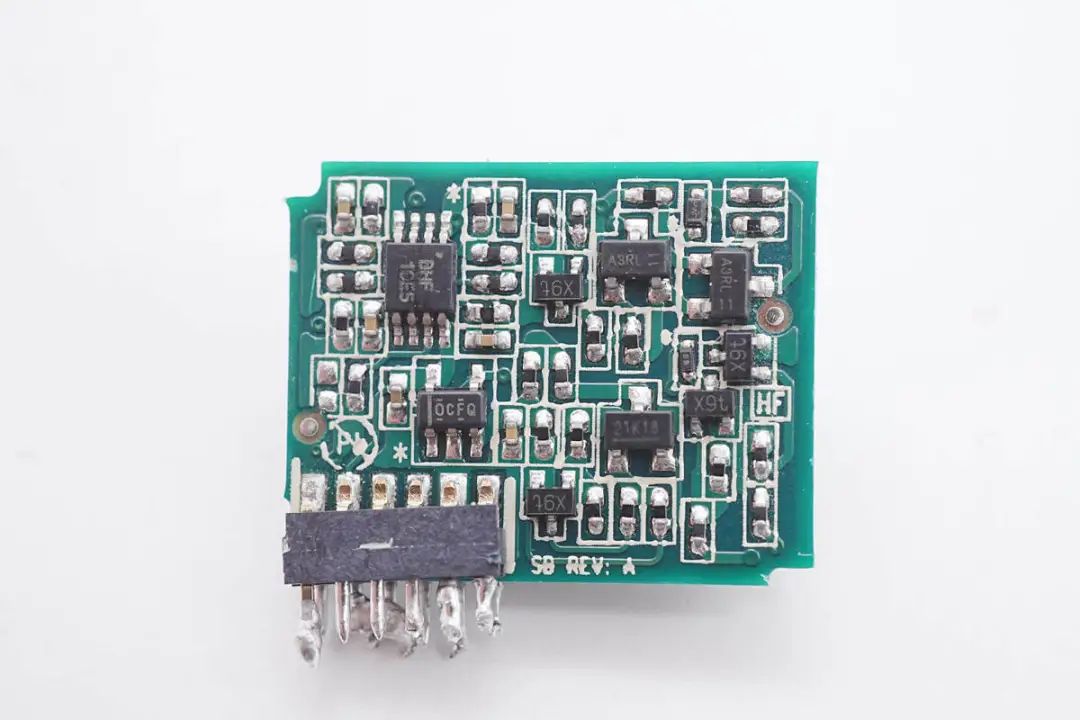

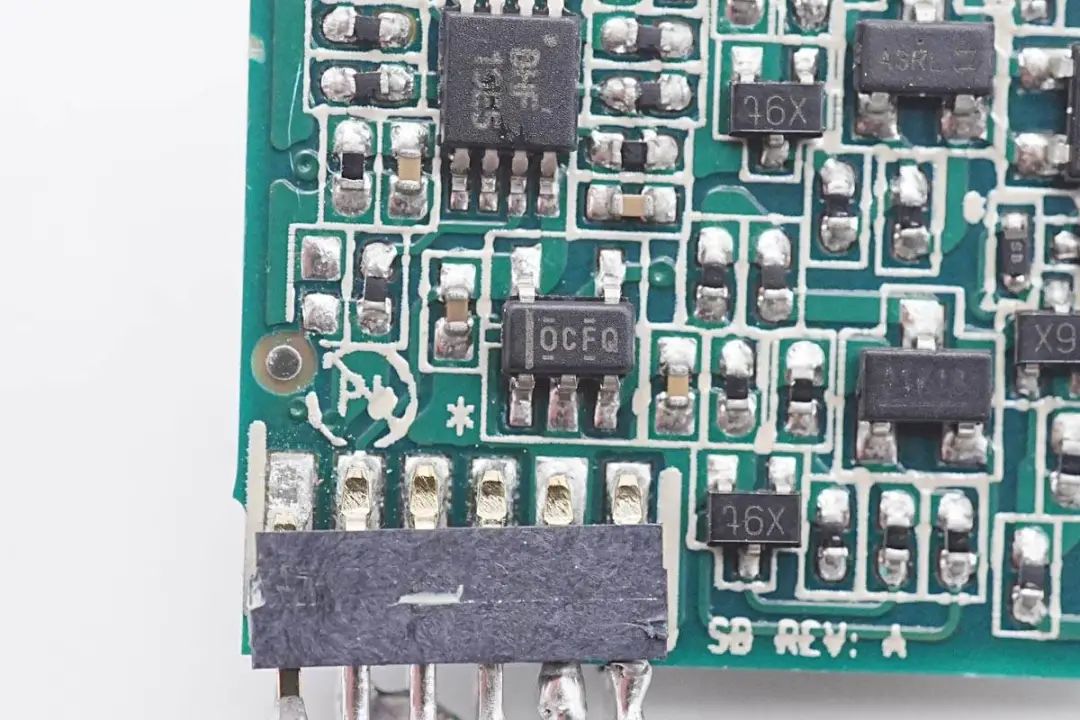

小板背面焊接两颗芯片。

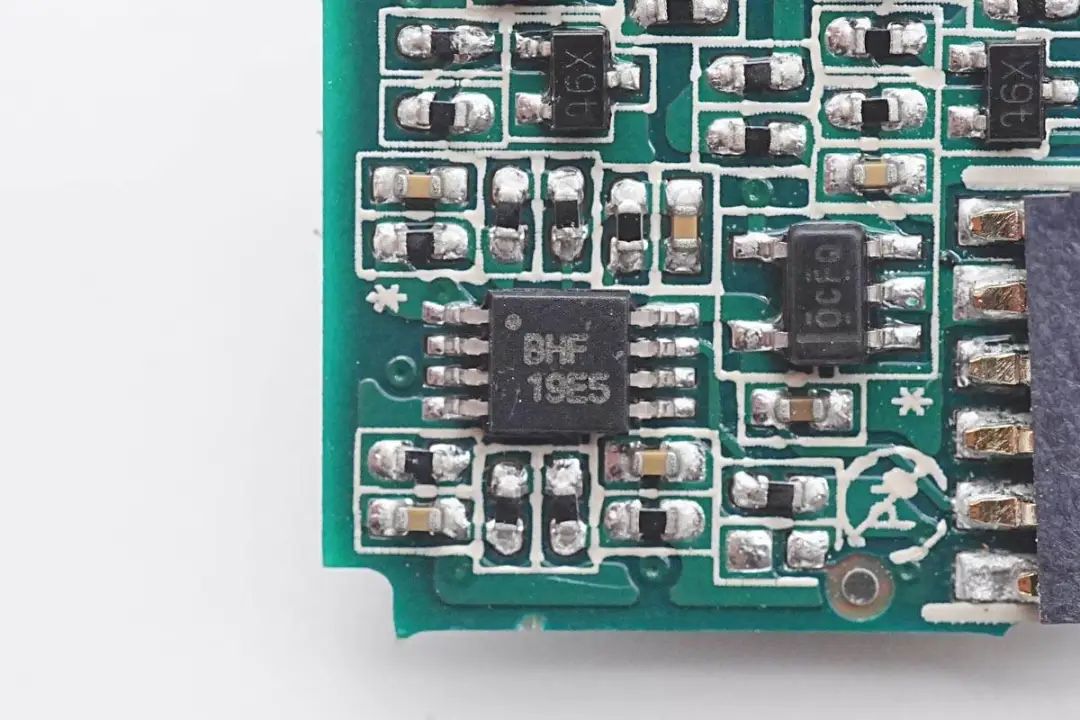

其中一颗芯片丝印BHF 19E5。
另一颗芯片丝印OCFQ，来自TI德州仪器，实际型号为OPA330，是一颗单路微功耗零漂移运算放大器。

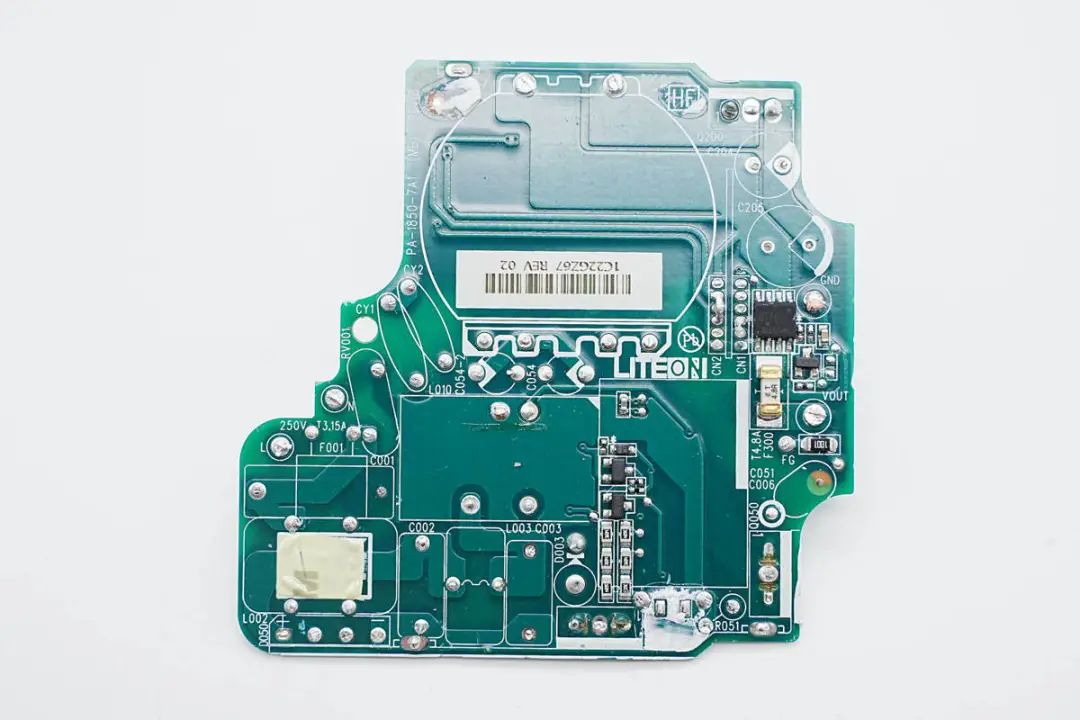

将电路板上的直插元件拆下，剩下一颗MOS管和一颗贴片保险丝。

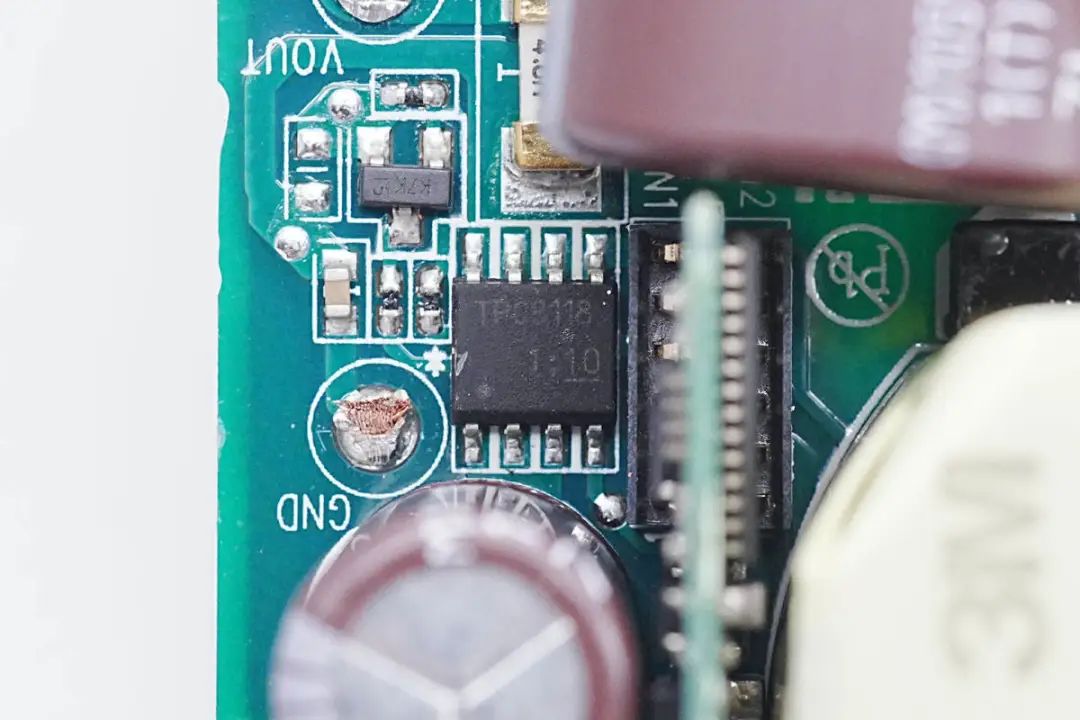

控制输出的开关管来自东芝，型号TPC8118，是一颗耐压30V的PMOS，导阻为5.5mΩ，采用SO8封装。

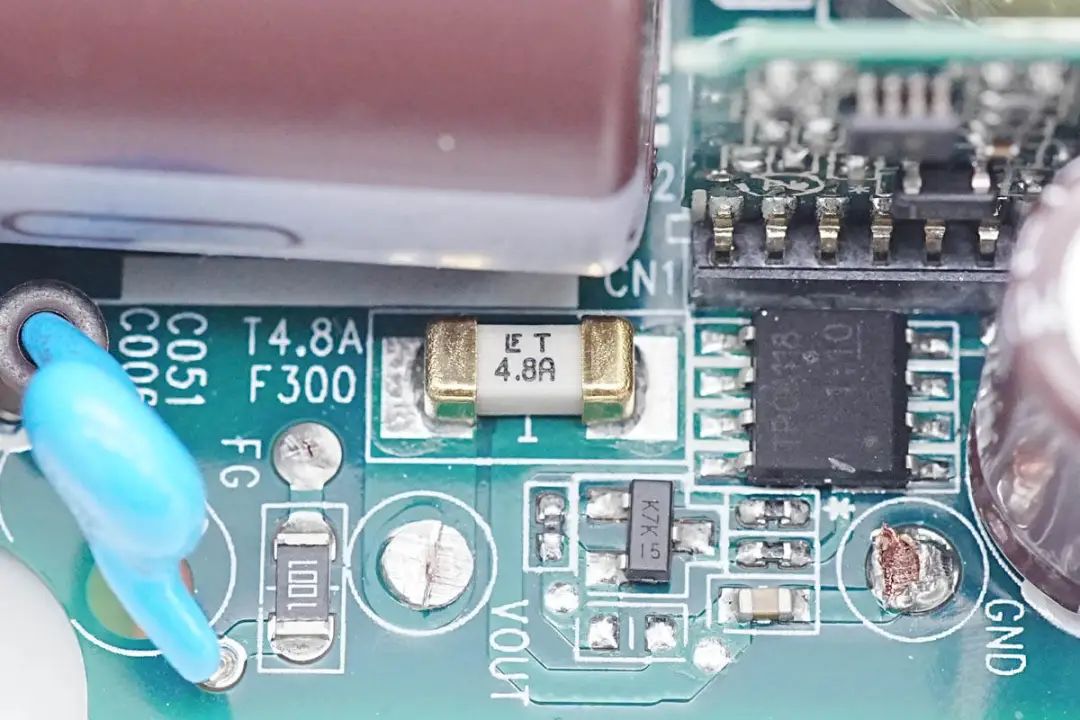

电源输出经过一颗保险丝，用于过流保护，保险丝规格为4.8A。

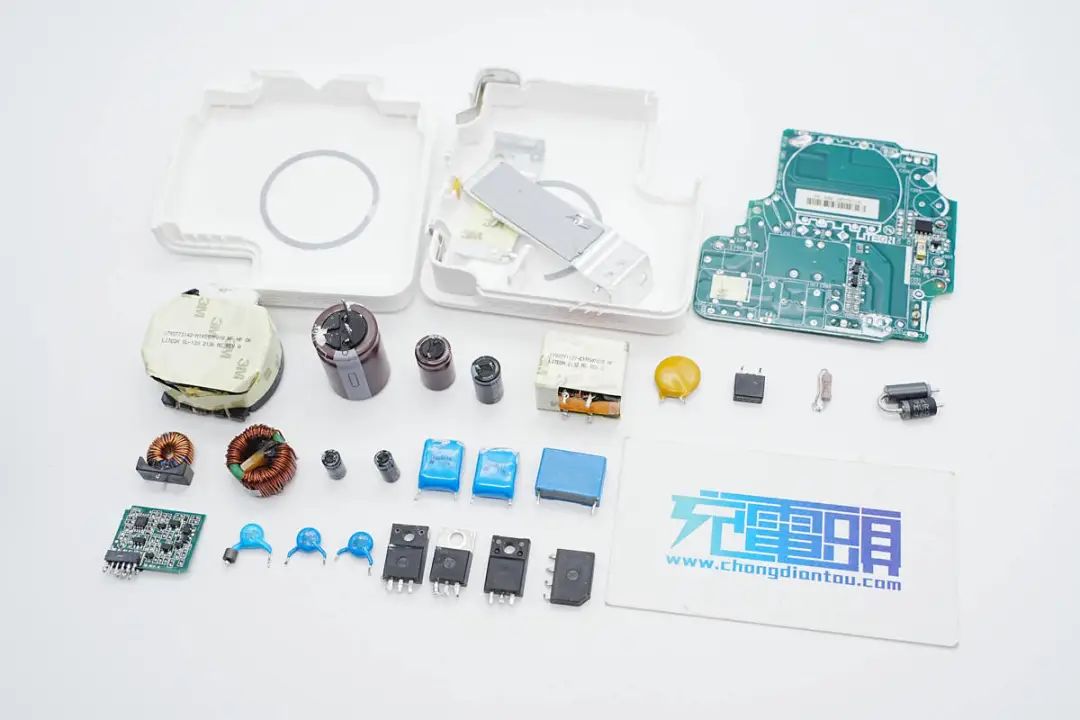

全部拆解完毕，来张全家福。充电头网拆解总结
苹果85W MagSafe 2电源适配器采用线缆一体设计，搭配专用磁吸插头，专为笔记本充电使用。适配器外壳上设有理线卡，方便收纳输出线缆，便于携带。包装内附赠了折叠插头和1.8米长交流电源线，磁吸输出线长1.8米，可根据使用情况灵活选择，方便使用。充电头网通过拆解了解到，苹果85W磁吸电源适配器内置PFC+反激开关电源，固定电压输出，PCBA模块包有纯铜散热片进行散热，开关管采用铝制散热片散热。输出侧焊接一块小板，焊接运放和电压比较器，并采用保险丝进行输出过流保护。电源适配器由光宝代工，PFC开关管，初级开关管，次级同步整流管均来自英飞凌。充电器内部开关管均固定有散热片，内部电容采用日系贵弥功和红宝石。用料均来自业内知名大厂，整体做工扎实，品质可靠。
