TPS7A10是具有使能功能的 300mA、低 VIN (0.75V)、超低 IQ、低压降稳压器

产品详情

描述：

TPS7A10 是一款超小型、低静态电流、低压降稳压器 (LDO)，可提供 300 mA 电流并具有出色的交流性能（负载和线路瞬态响应）。该器件的输入范围为 0.75 V 至 3.3 V，输出范围为 0.5 V 至 3.0 V，在负载、线路和温度范围内具有 1.5% 的超高精度。这种性能非常适合为现代 MCU 和ADS8341EB模拟传感器的较低内核电压供电。

主电源路径通过 V IN并且可以连接到比输出电压低 70 mV 的电源。该器件使用额外的 V BIAS轨支持非常低的输入电压，该轨用于为 LDO 的内部电路供电。V IN和 V BIAS都消耗非常低的静态电流，分别为 1.6 μA 和 6 μA。低 I Q和超低压差特性有助于提高解决方案在功率敏感型应用中的效率。例如，V IN可以是高效率 DC/DC 降压稳压器的输出，而 V BIAS引脚可以连接到可充电电池。

TPS7A10 配备有源下拉电路，可在禁用时快速对输出放电，并提供已知的启动状态。

TPS7A10 采用超小型 5 引脚 DSBGA (YKA) 封装，使该器件适用于空间受限的应用。该器件还采用 6 引脚 WSON (DSE) 封装。

特性：

●超低输入电压范围：0.75V 至 3.3V

●用于最小功率损耗的超低压差：

○300 mA（V OUT > 1.0 V）时为 70 mV（最大值），YKA 封装

●低静态电流：

○V IN I Q = 1.6 μA（典型值）

○V BIAS I Q = 6 μA（典型值）

●1.5% 的负载、线路和温度精度

●高 PSRR：1 kHz 时为 60 dB

●提供固定输出电压：

○0.5 V 至 3.0 V（以 50 mV 步进）

●V BIAS范围：1.7 V 至 5.5 V

●套餐：

○0.74 毫米 × 1.09 毫米 WCSP-5

○1.50 毫米 × 1.50 毫米 WSON-6

●具有单调 V OUT上升的内置软启动

●有源输出放电

应用：

●智能手表、健身追踪器

●无线耳机和耳塞

●摄像头模块

●智能手机和平板电脑

●便携式医疗设备

参数：

输出选项：固定输出

输出 (最大) (A)：0.3

输入电压 (最大值) (V)：3.3

输入电压 (最小值) (V)：0.75

输出电压 (最大值) (V)：3

输出电压 (Min) (V)：0.5

固定输出选项 (V)：0.6, 0.8, 1.05, 1, 1.1, 1.2, 1.5, 1.8, 2.5, 2.8, 3

噪声 (uVrms)：110

Iq (典型值) (mA)：0.0016

热阻 θJA (°C/W)：169.4

负载电容 (Min) (μF)：2.2

调节输出 (#)：1

特征：使能，输出放电

准确性 （％）：1.5

PSRR @ 100 KHz (dB)：36

压差 (Vdo) (Typ) (mV)：70

工作温度范围（℃）：-40 到 125

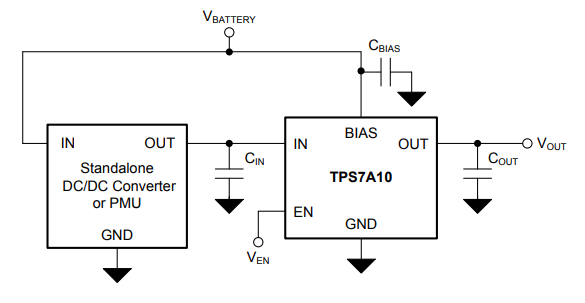

◆TPS7A10 典型应用电路

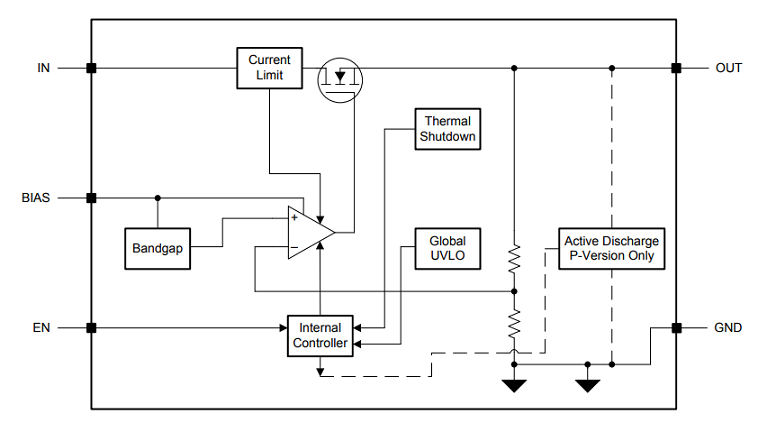

◆TPS7A10 功能框图
