拆解报告：联想小新智能投影仪原装65W氮化镓充电器

前言

 联想推出了一款超薄的小新520智能投影仪，具备1080P高分辨率，4.8cm的超薄厚度，设计非常小巧，可以与笔记本一同携带，获得全新的观影体验。联想为这款轻薄投影仪配备了一款氮化镓充电器，同样小巧精致，与投影仪风格搭配，并且采用USB-C接口，支持5-20V输出电压，可以为笔记本和手机充电。 充电头网已经拿到了这款65W 氮化镓适配器，下面就进行拆解，看看这款投影仪原装的电源适配器采用了什么样的设计。

联想小新65W充电器外观

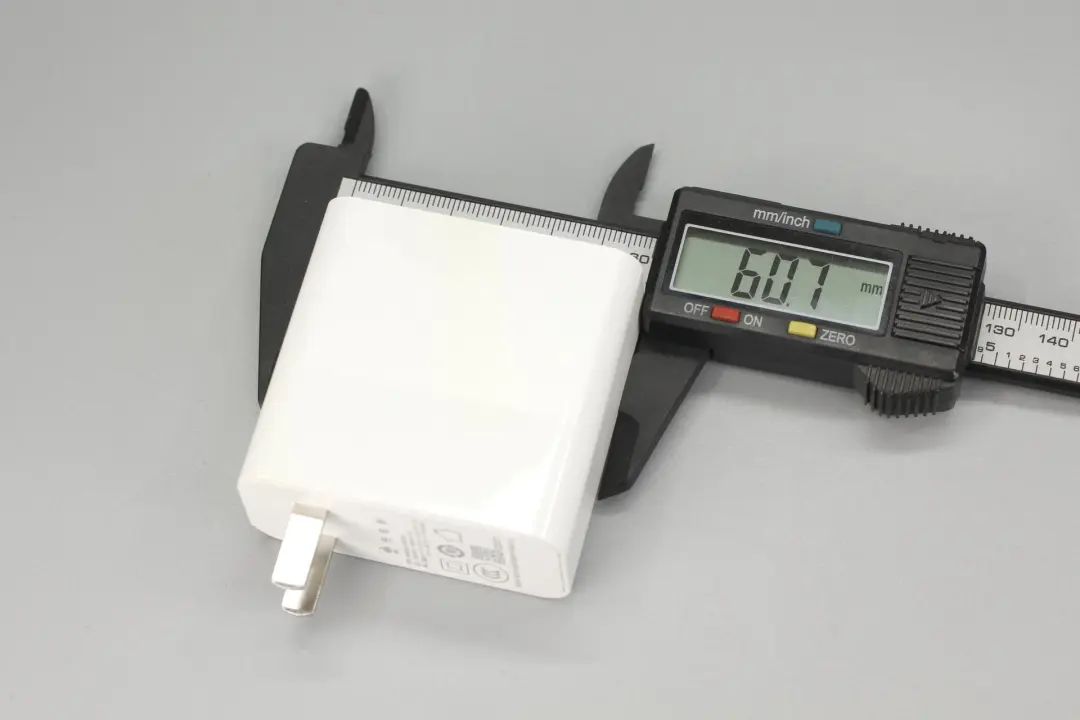

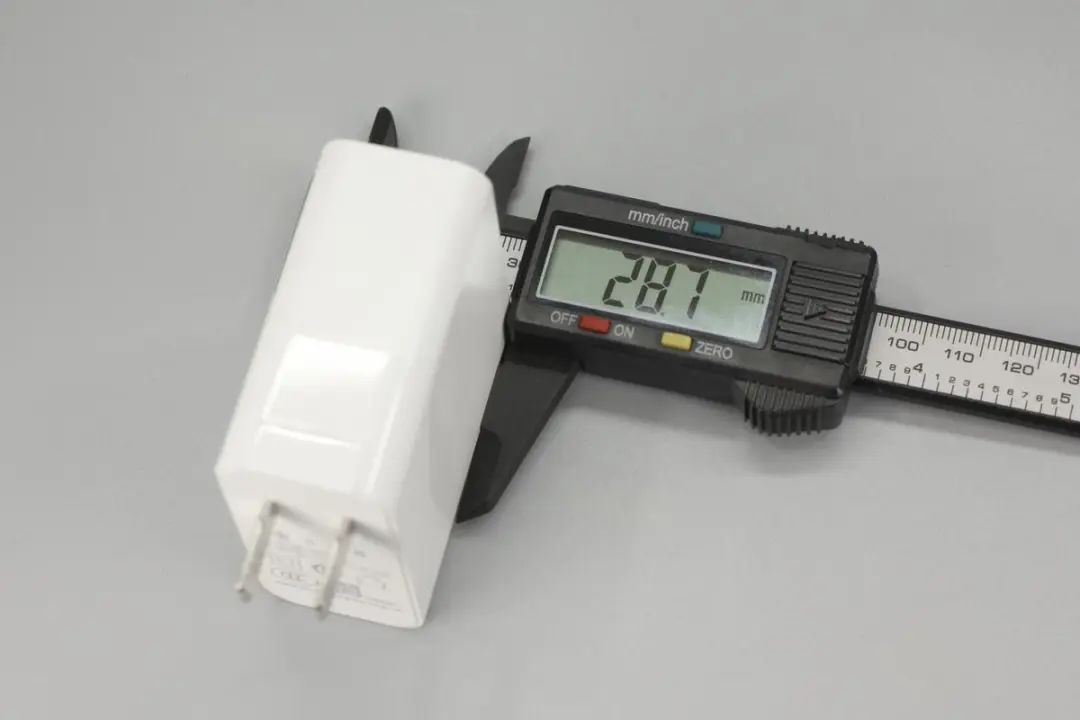

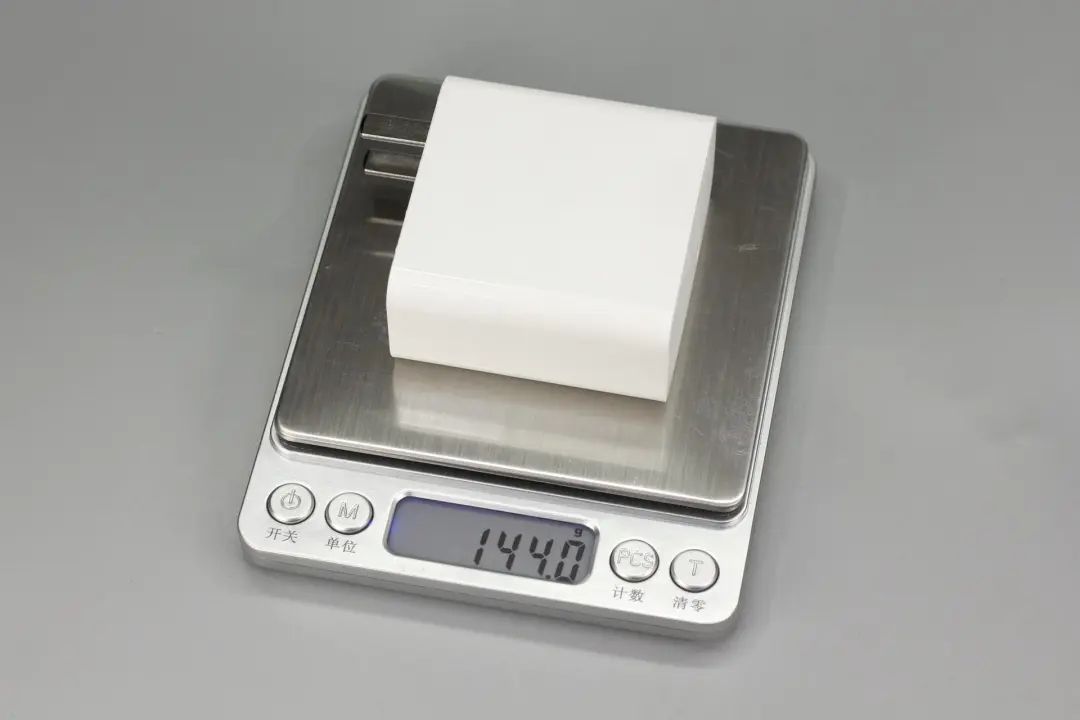

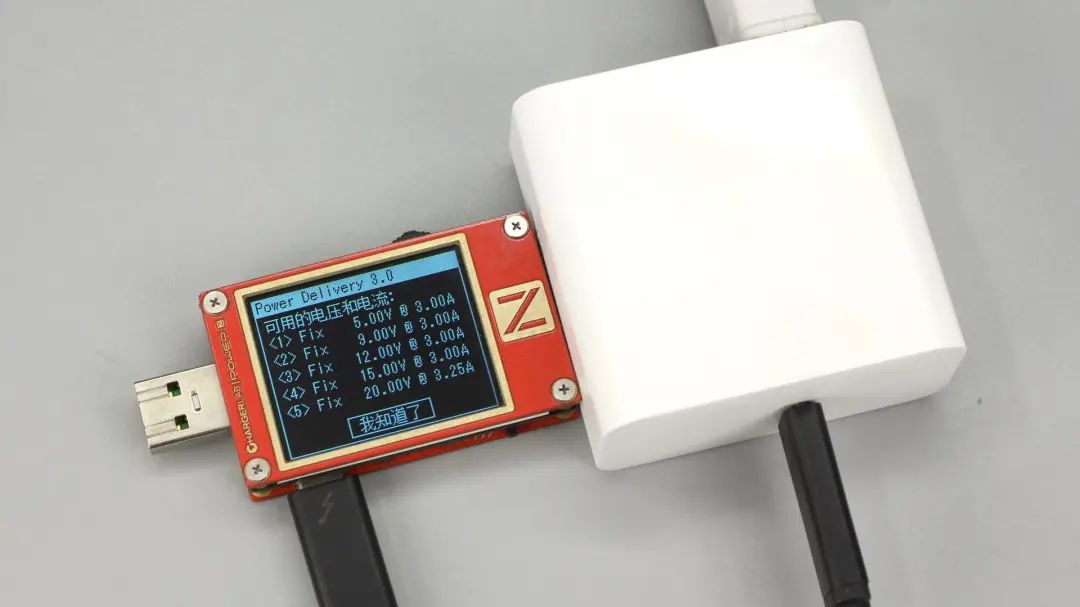

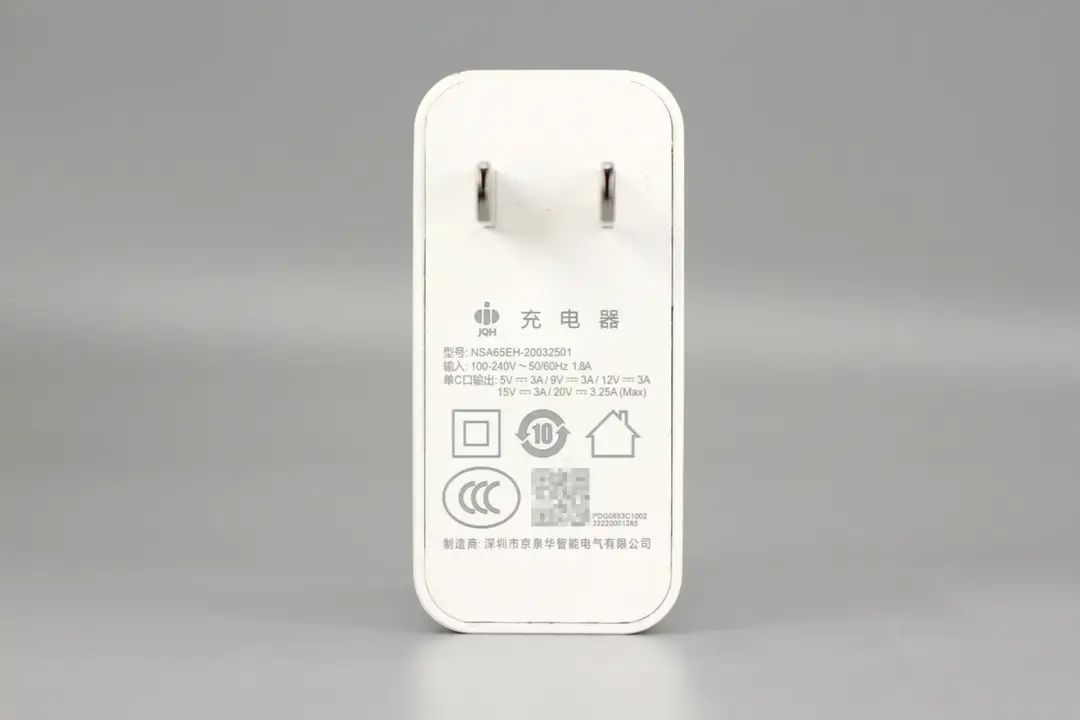

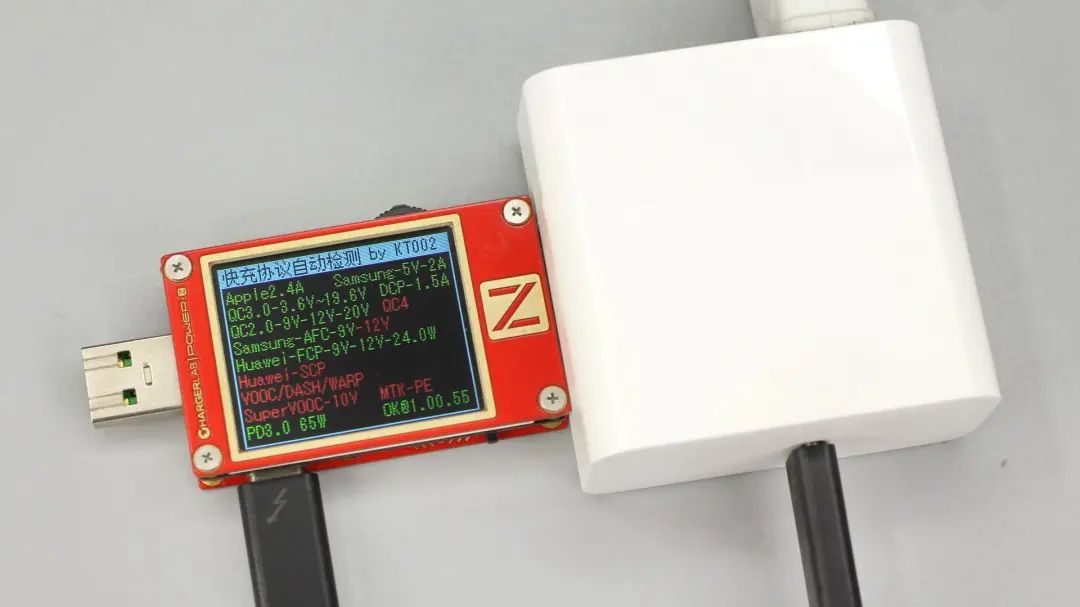

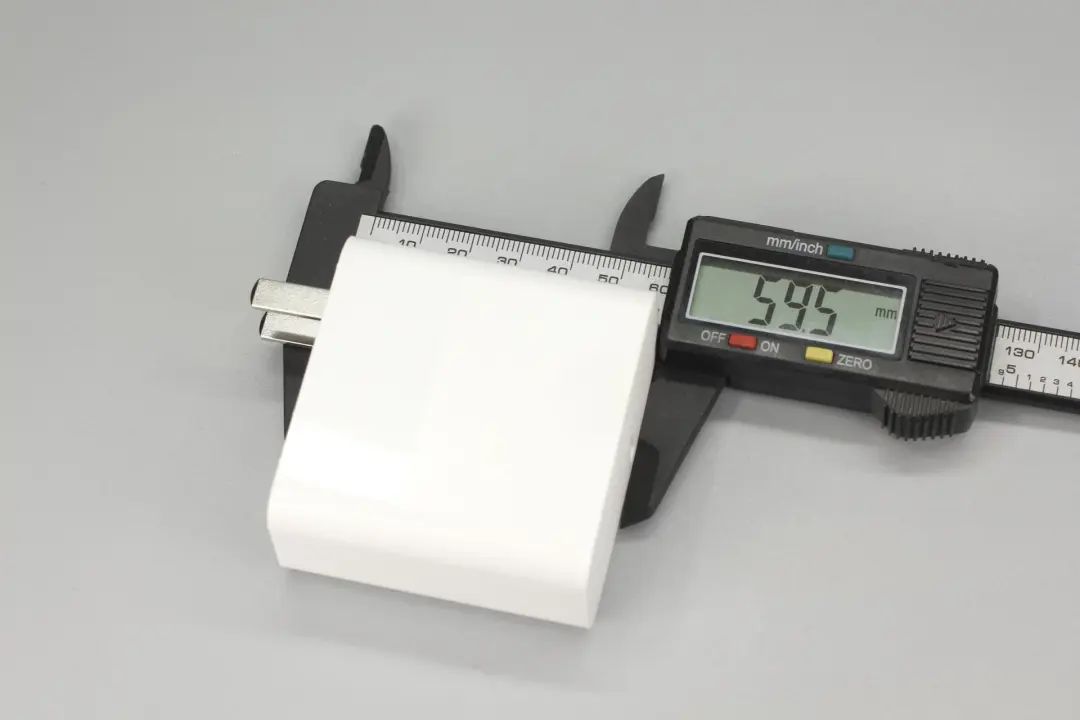

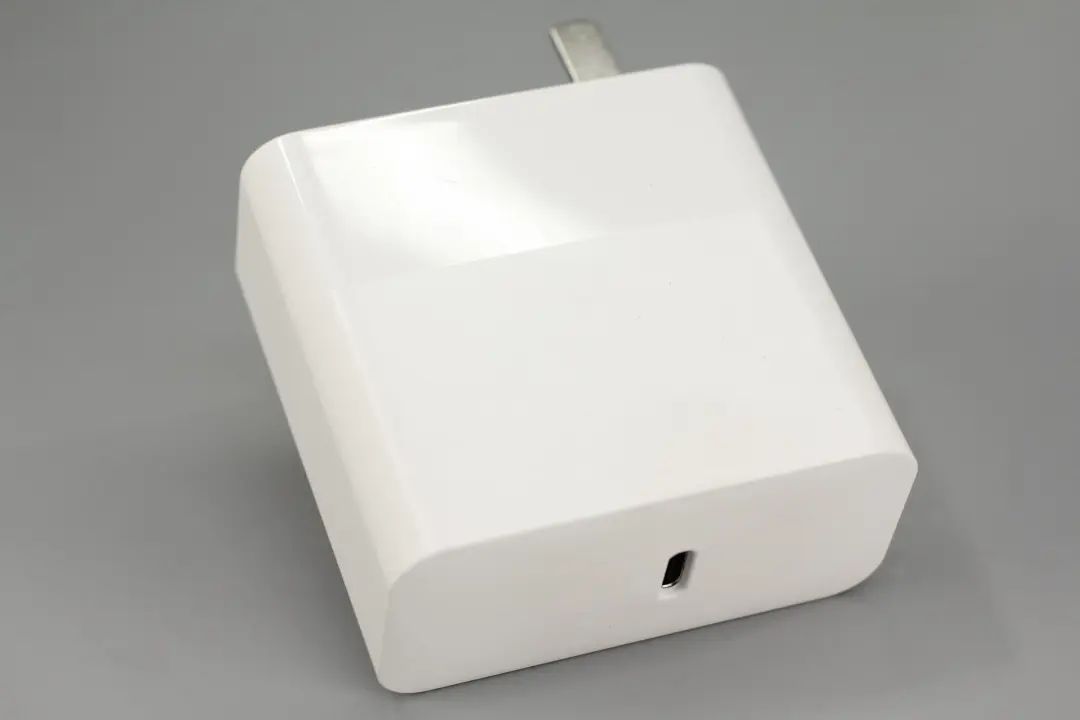

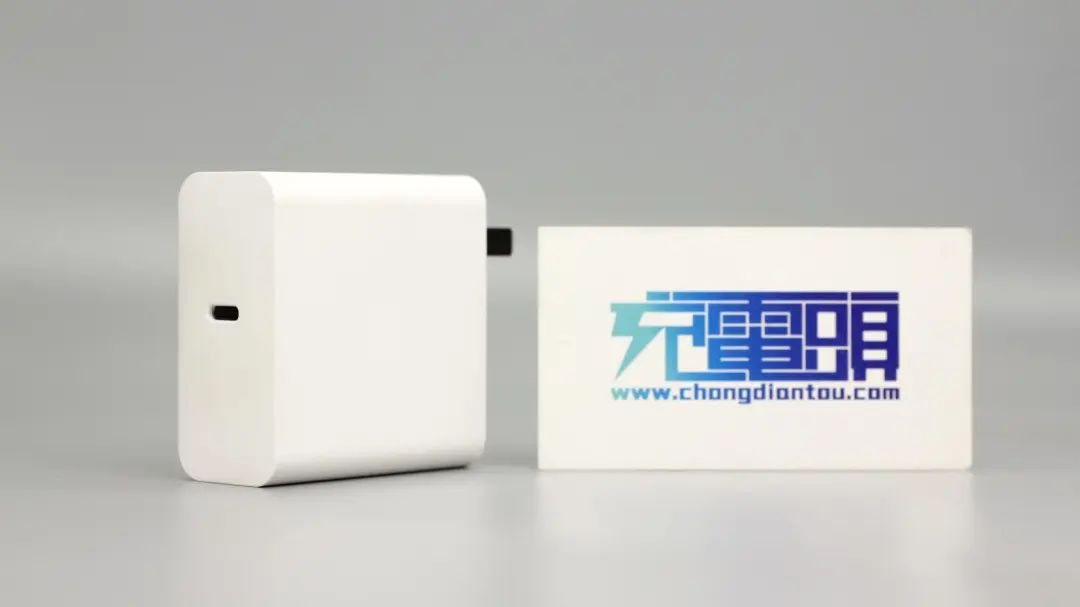

  充电器采用经典直板造型设计，机身通体白色显得十分简洁。  腰身外壳亮面磨砂撞色设计，两侧过渡圆润。输入端配备固定国标插脚，靠一侧布局方便插拔，输出端配有单USB-C接口，居中设计。两端边缘则过渡分明。  输入端外壳印有充电器参数型号：NSA65EH-20032501输入：100-240V~50/60HZ 1.8A输出：5V3A、9V3A、12V3A、15V3A、20V3.25A制造商：深圳市京泉华智能电气有限公司充电器已经通过了CCC认证。  测得充电器机身高度为59.5mm。  宽度为60.7mm。  厚度为28.7mm。  充电器净重约为144g。  使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。  同时还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位。

联想小新65W充电器拆解

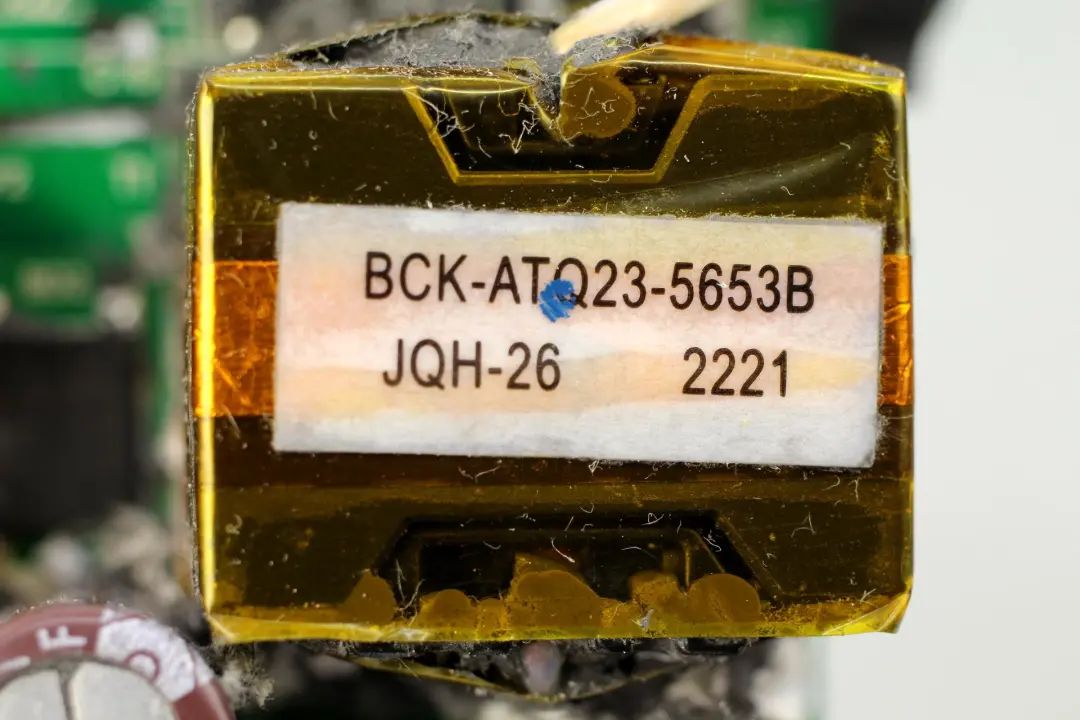

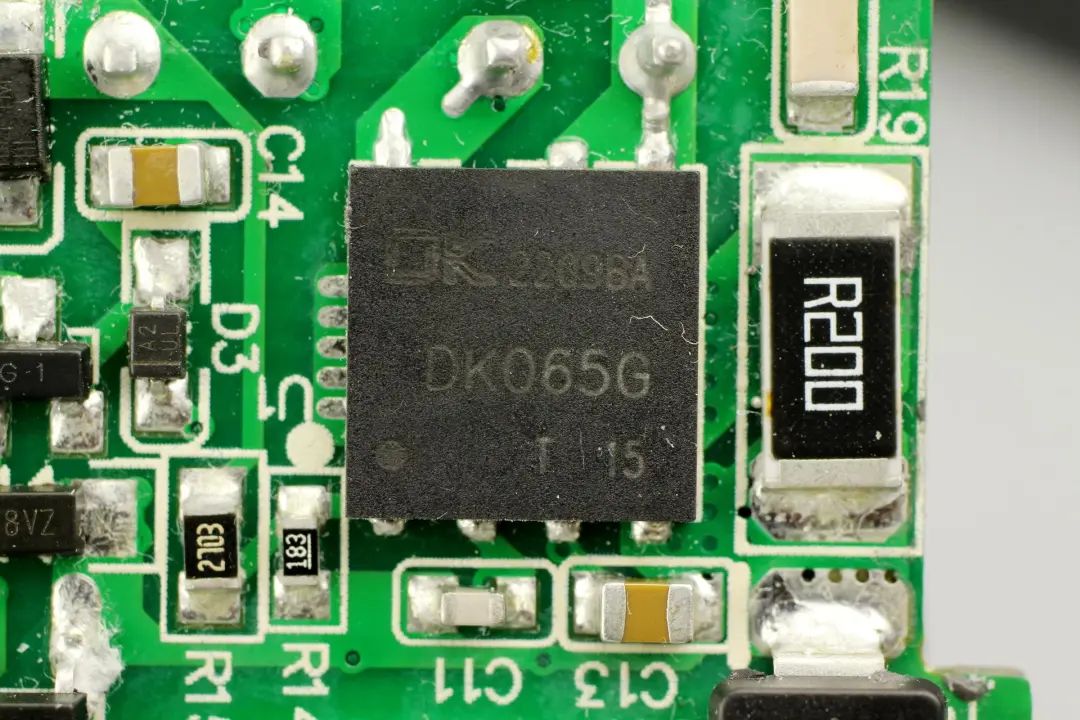

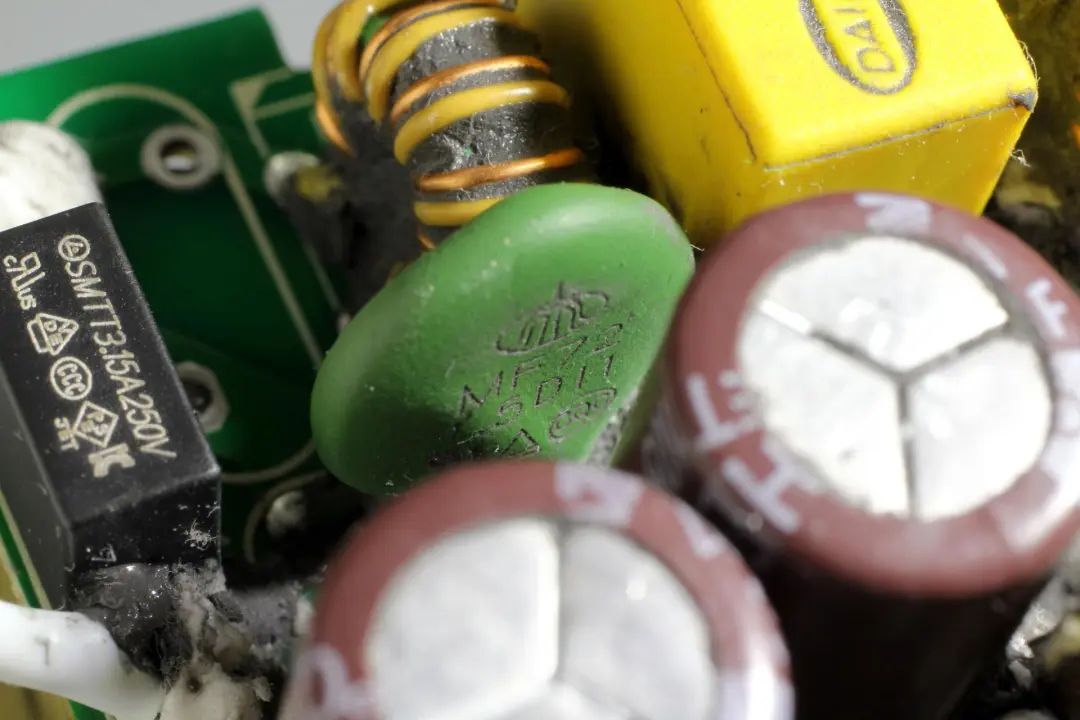

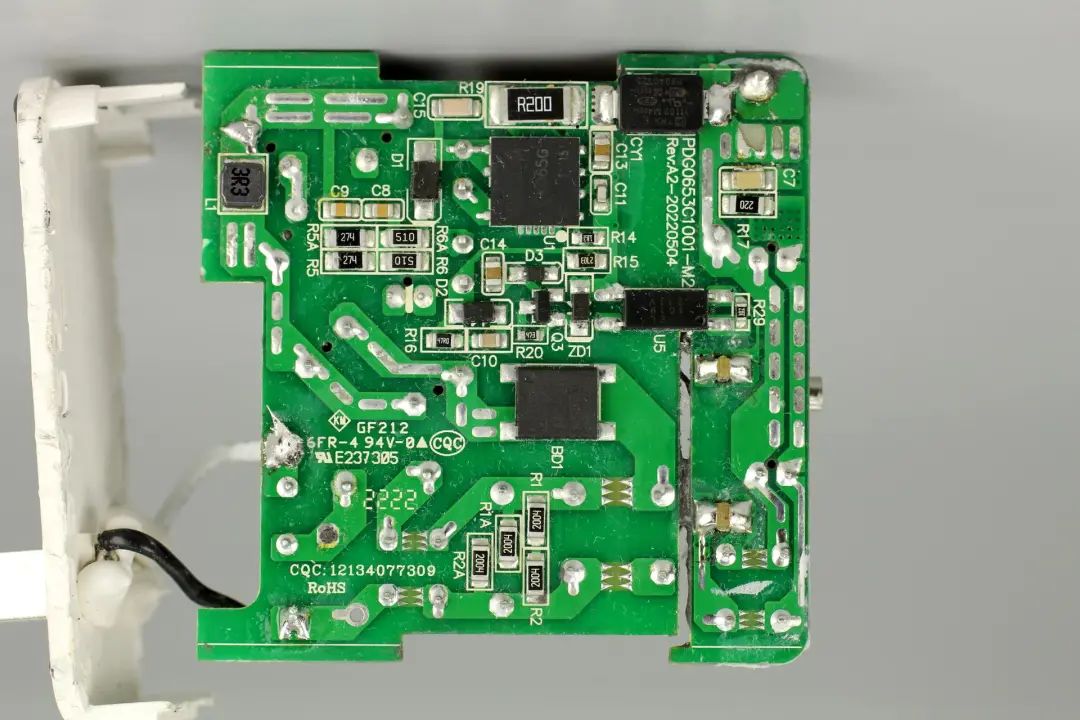

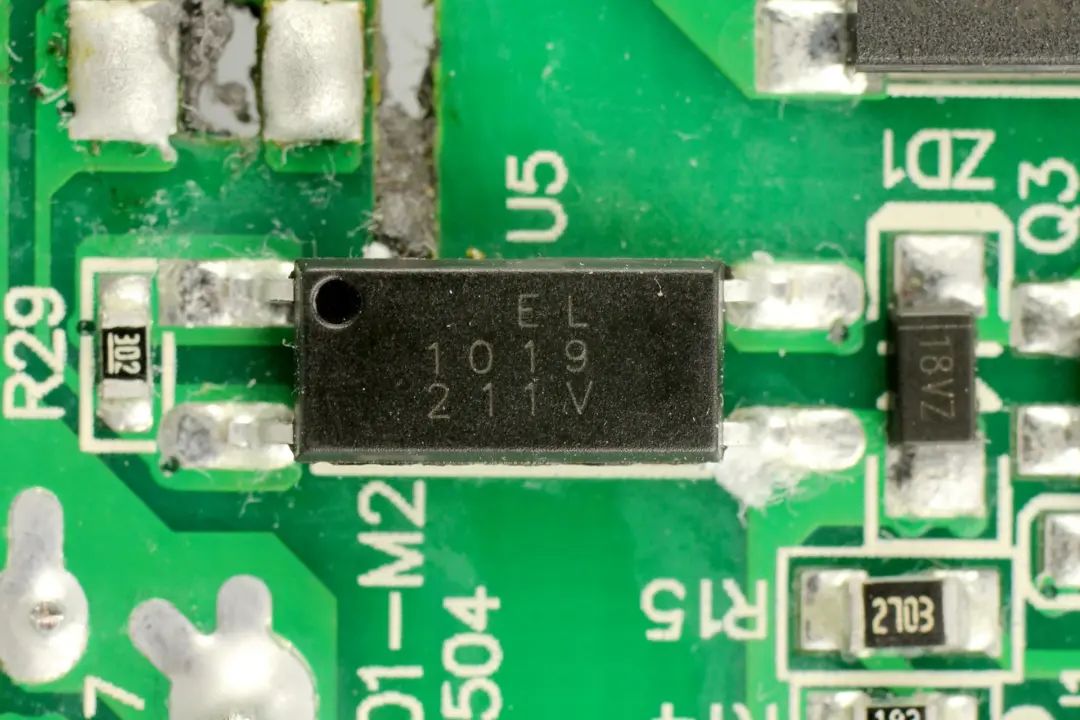

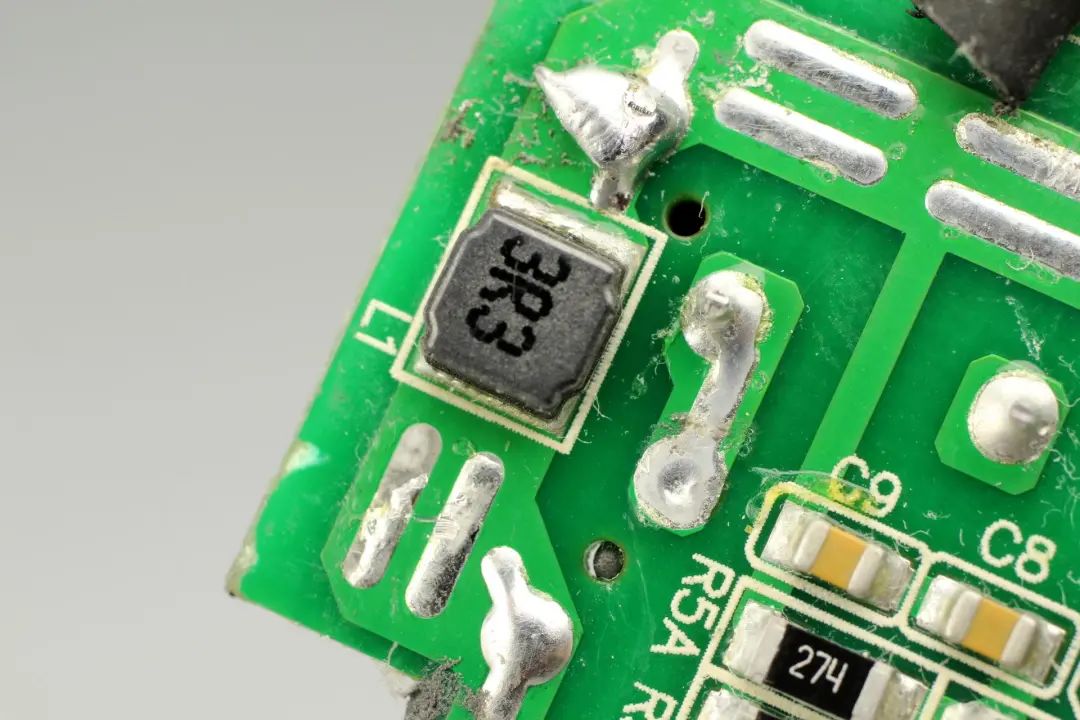

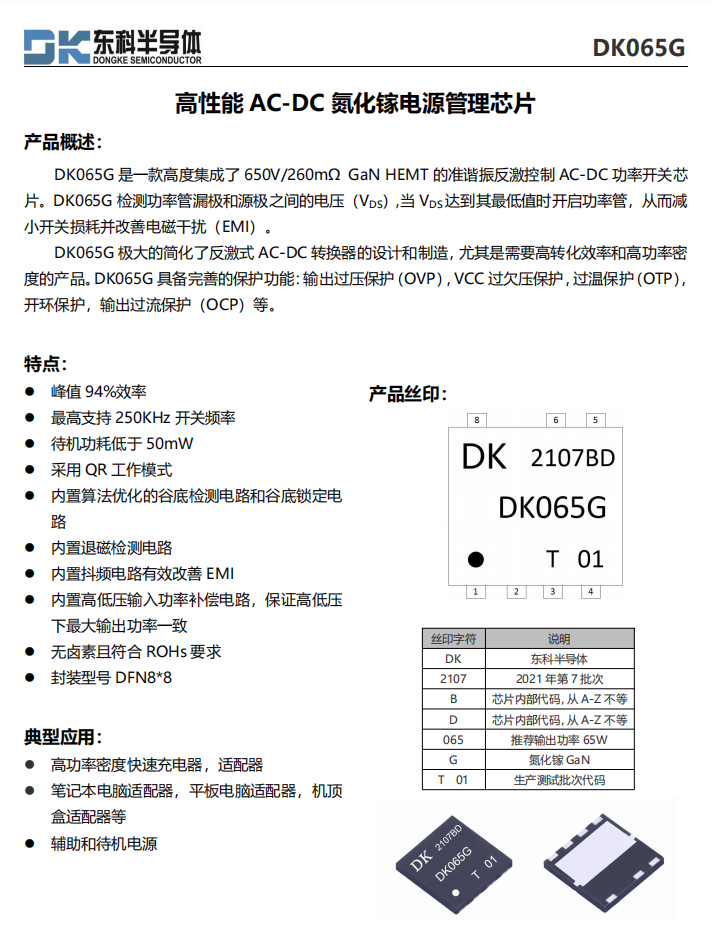

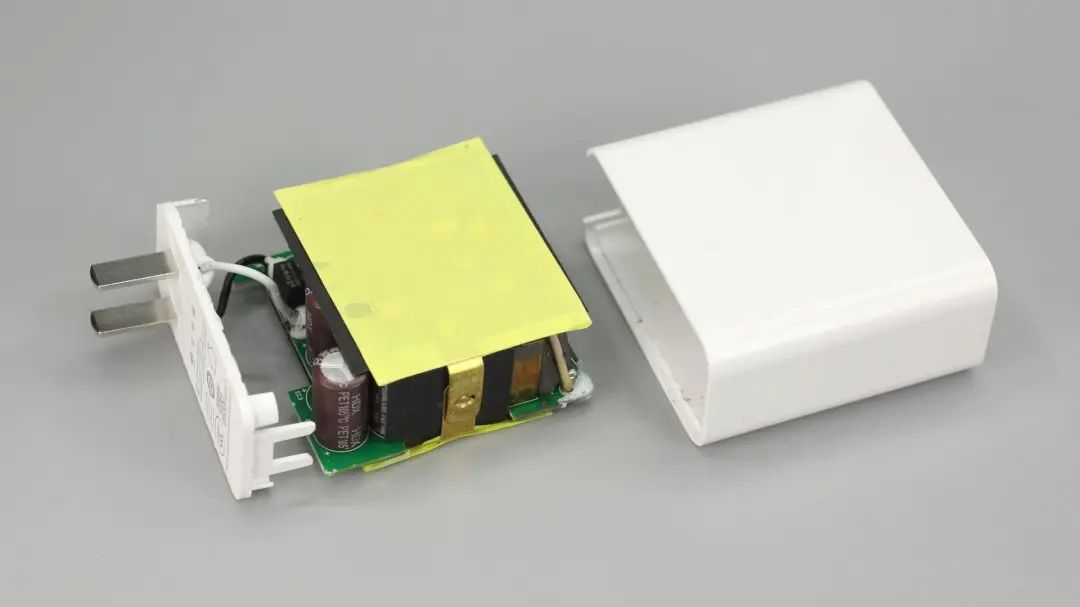

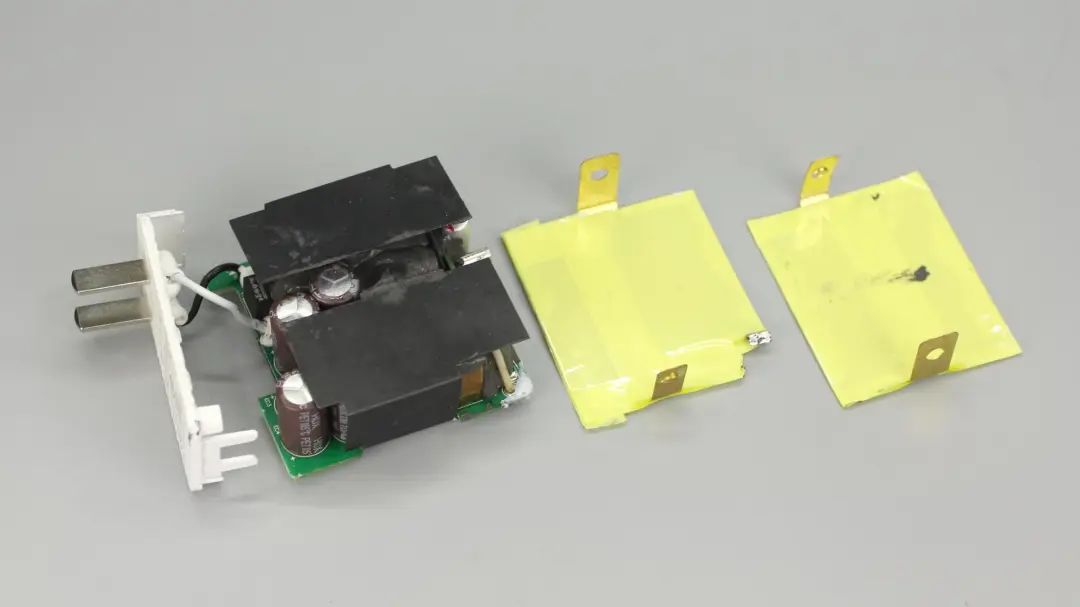

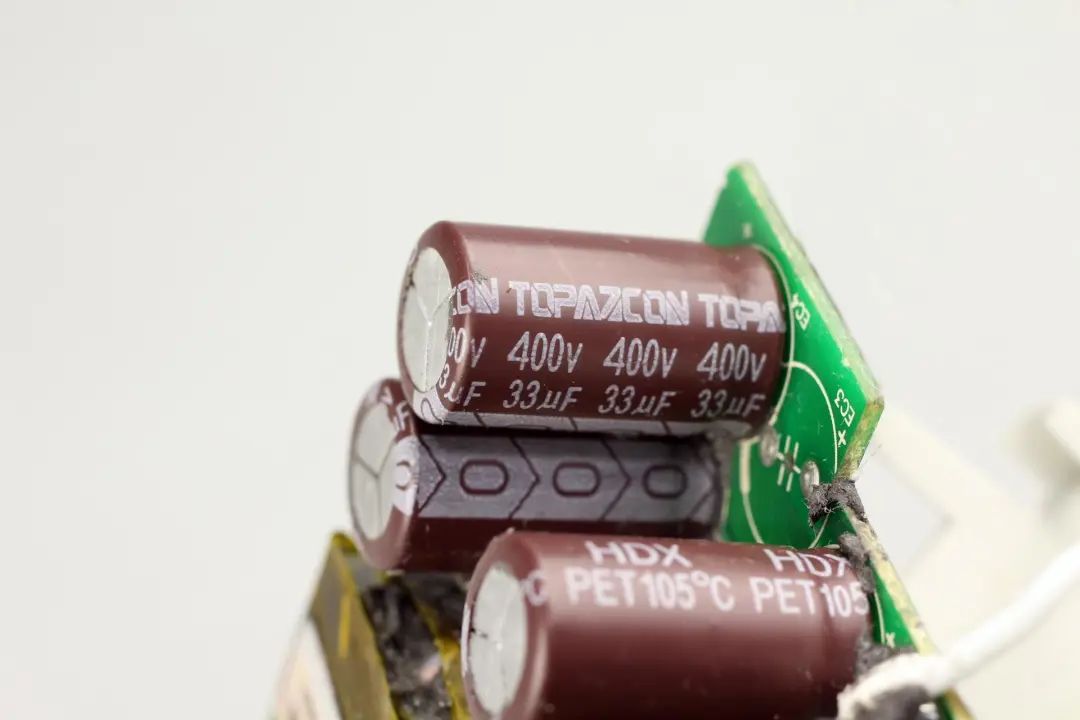

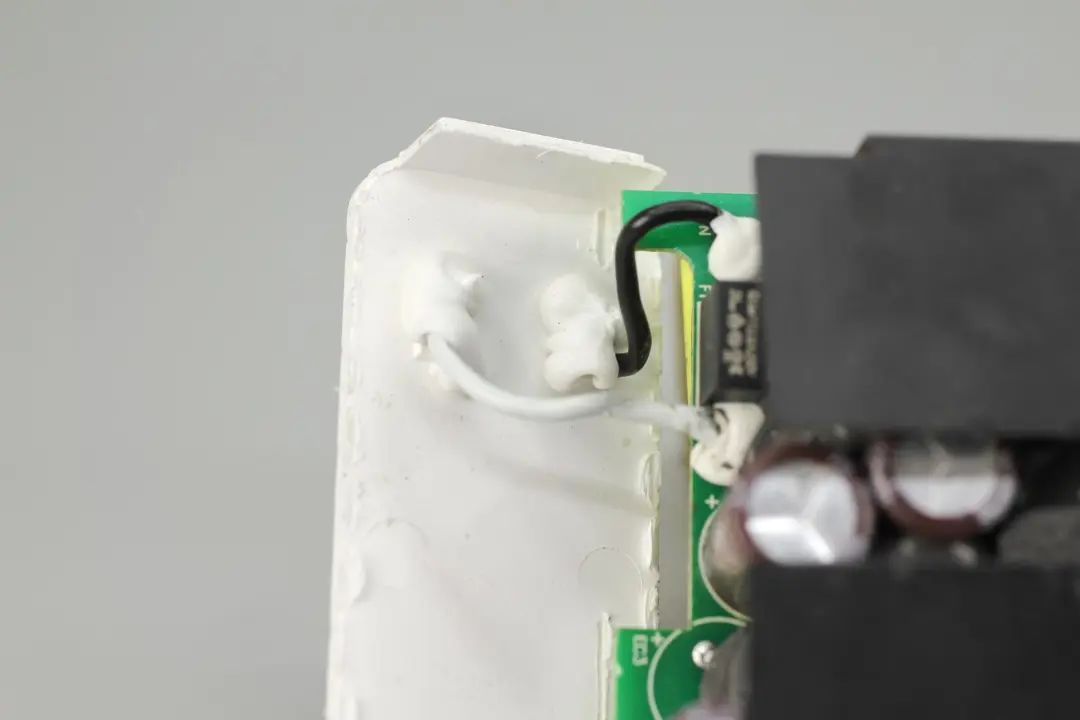

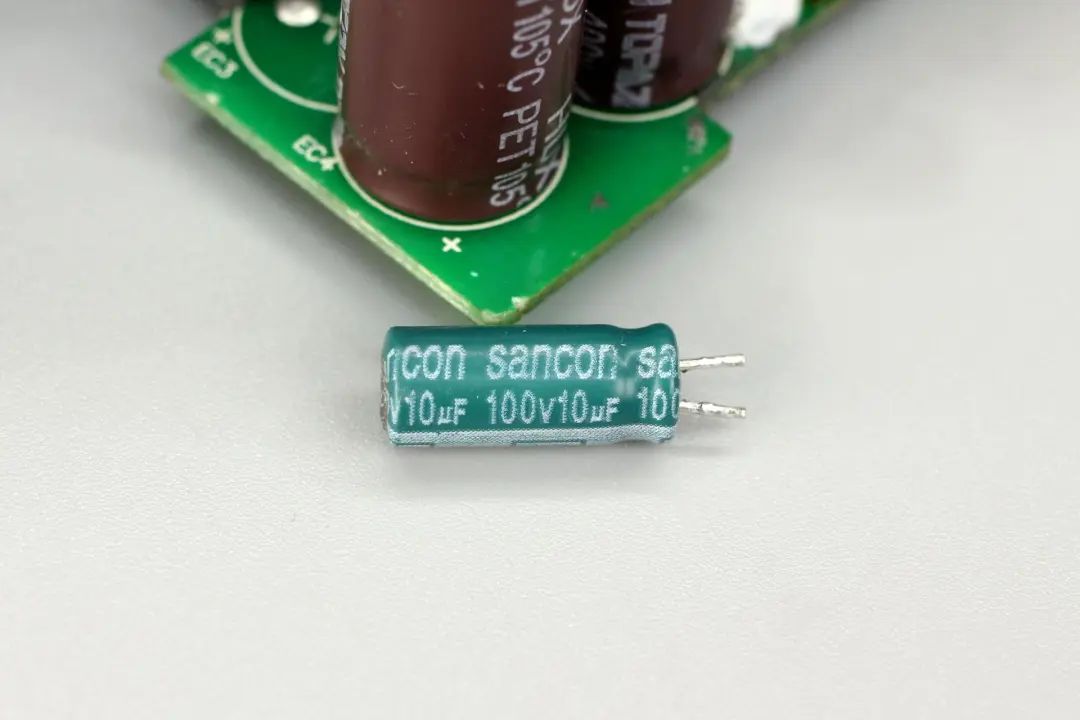

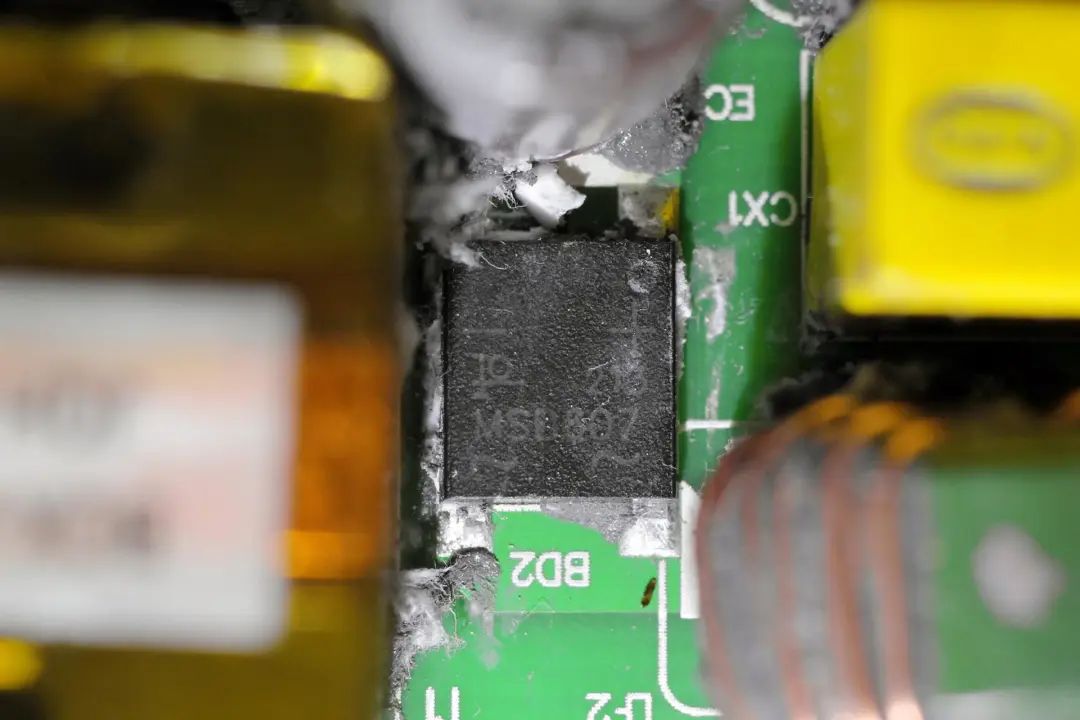

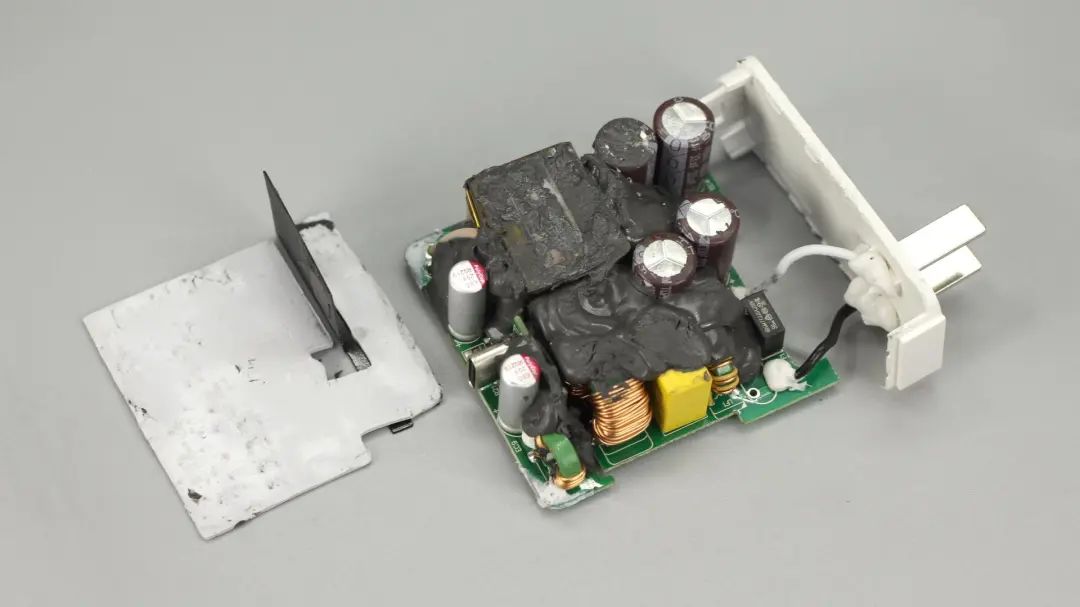

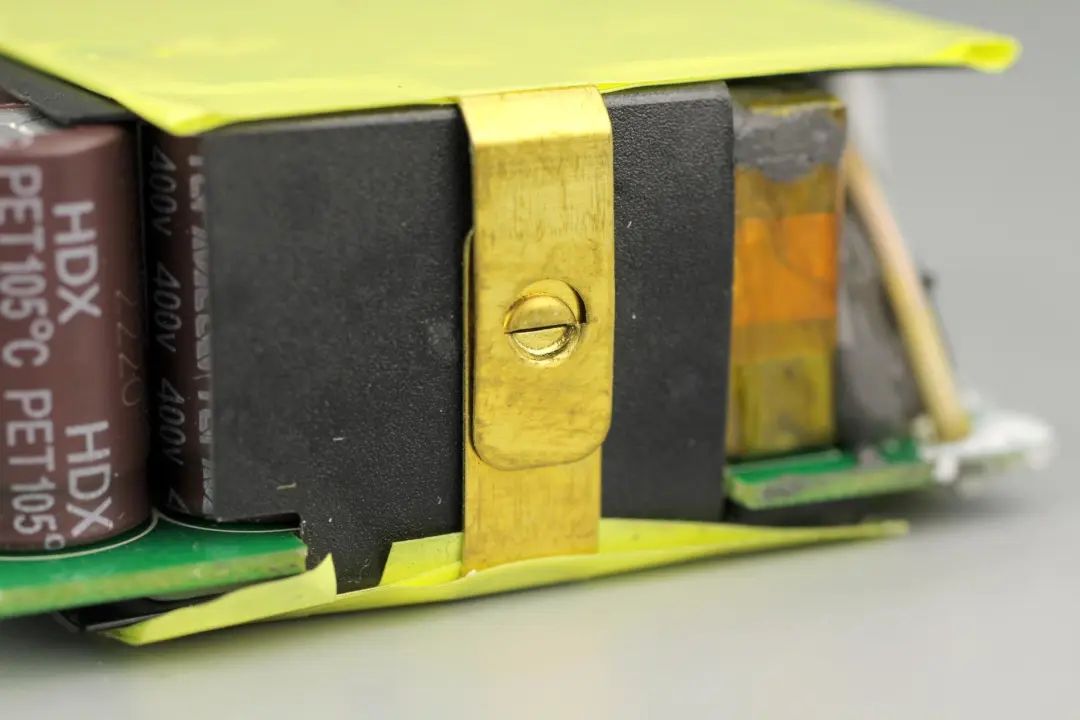

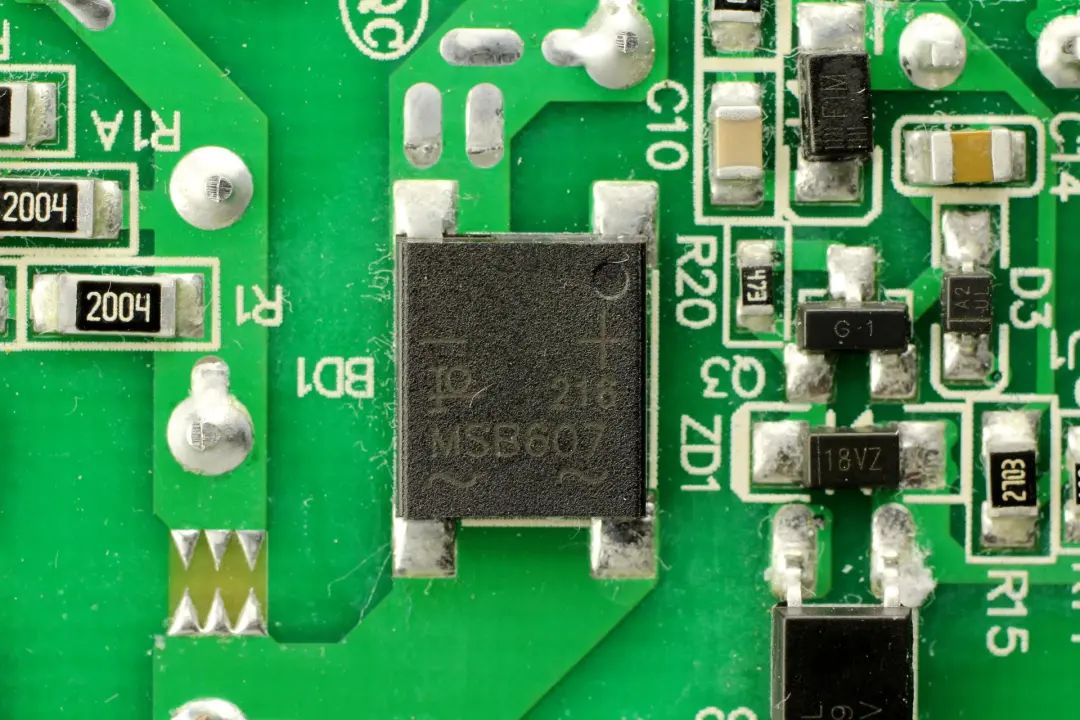

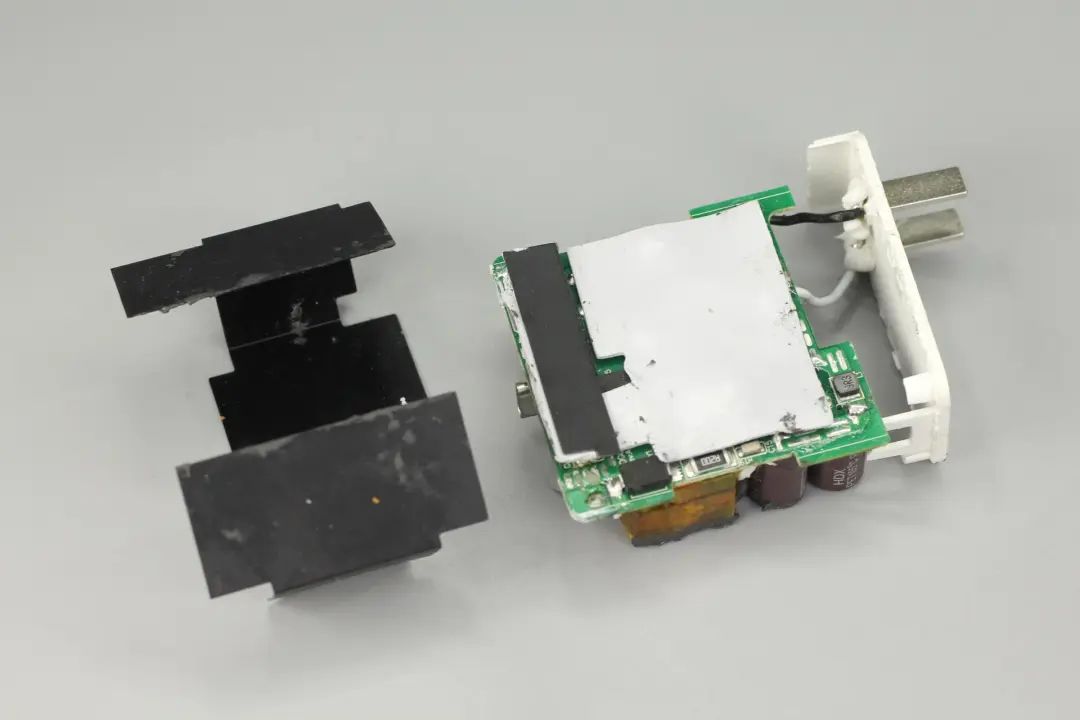

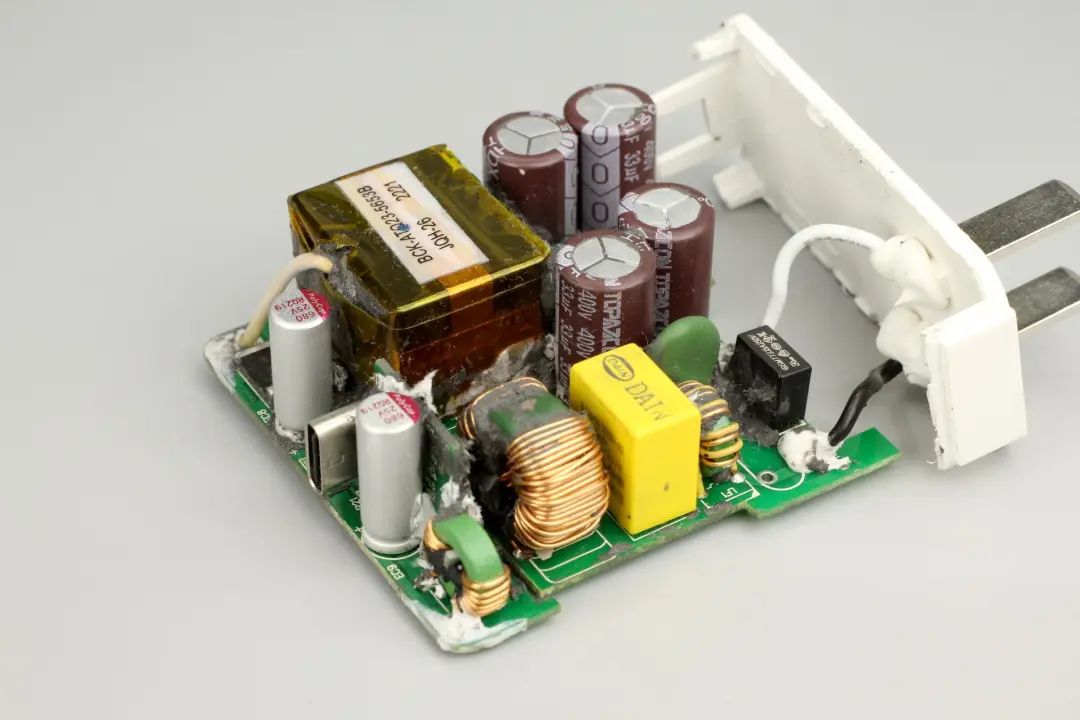

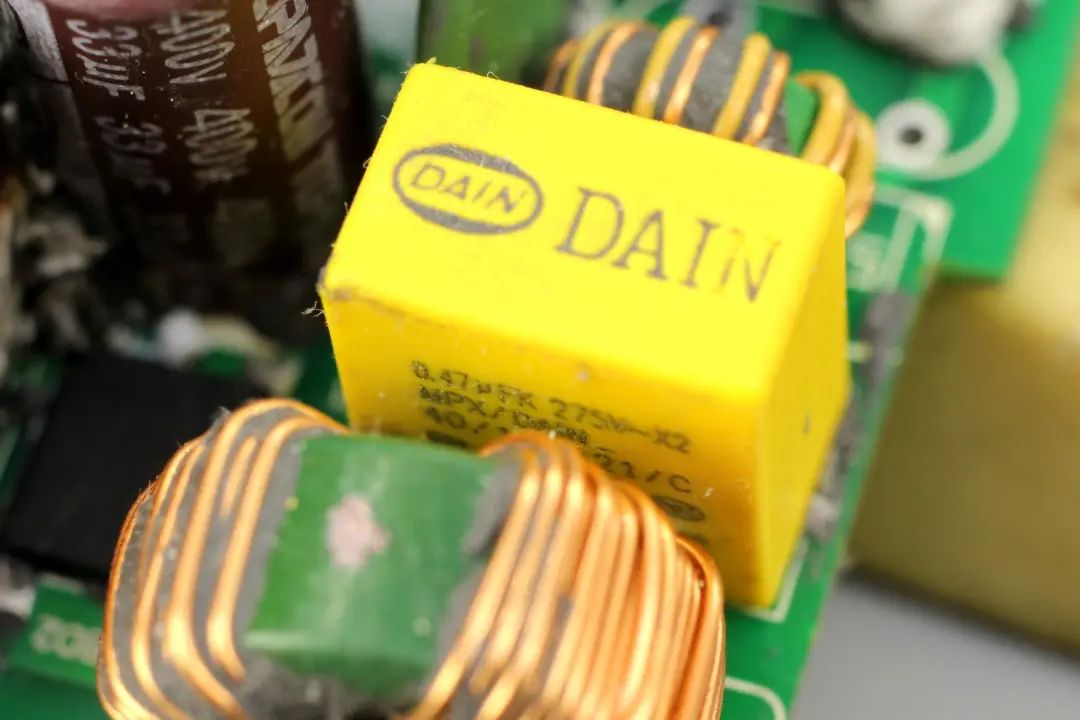

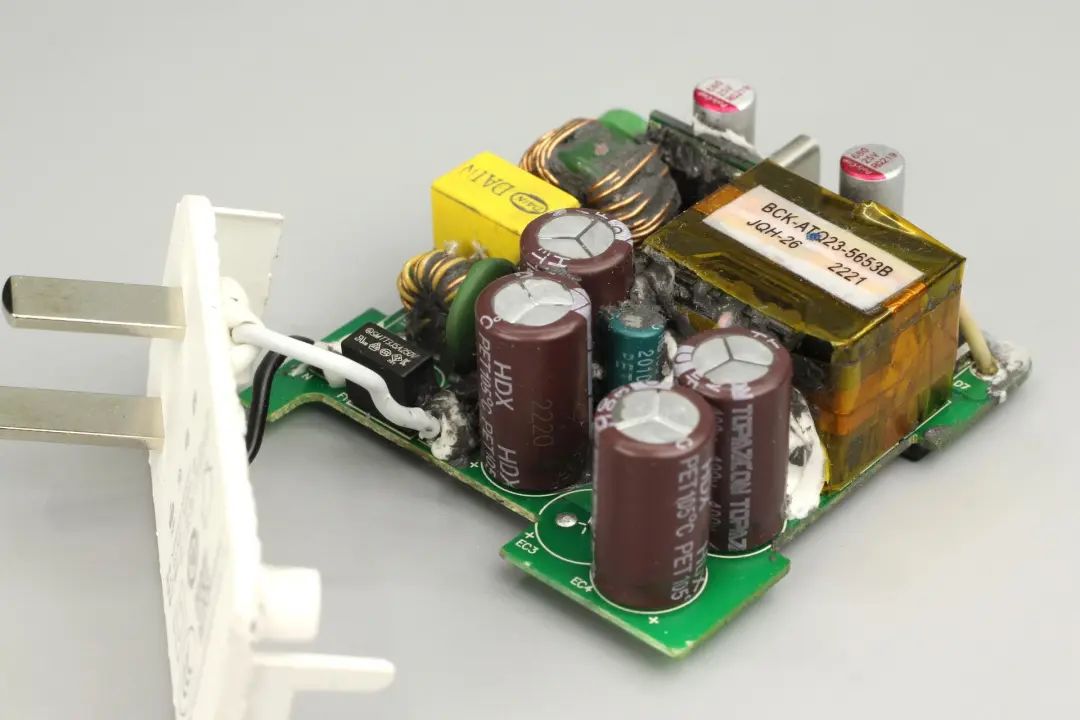

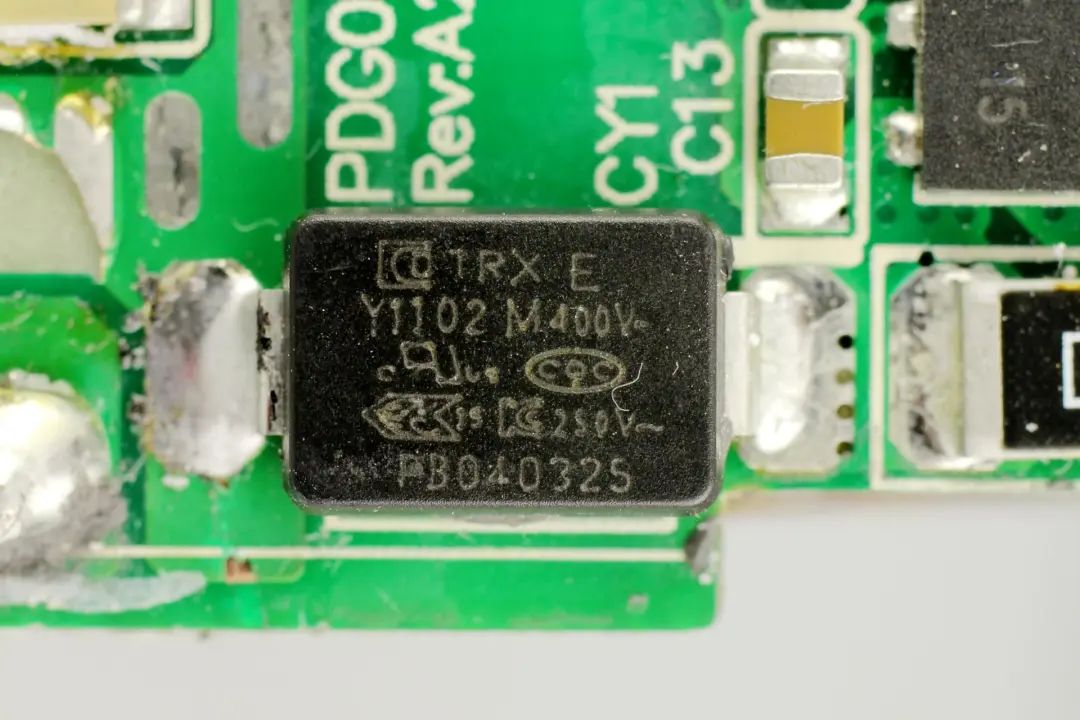

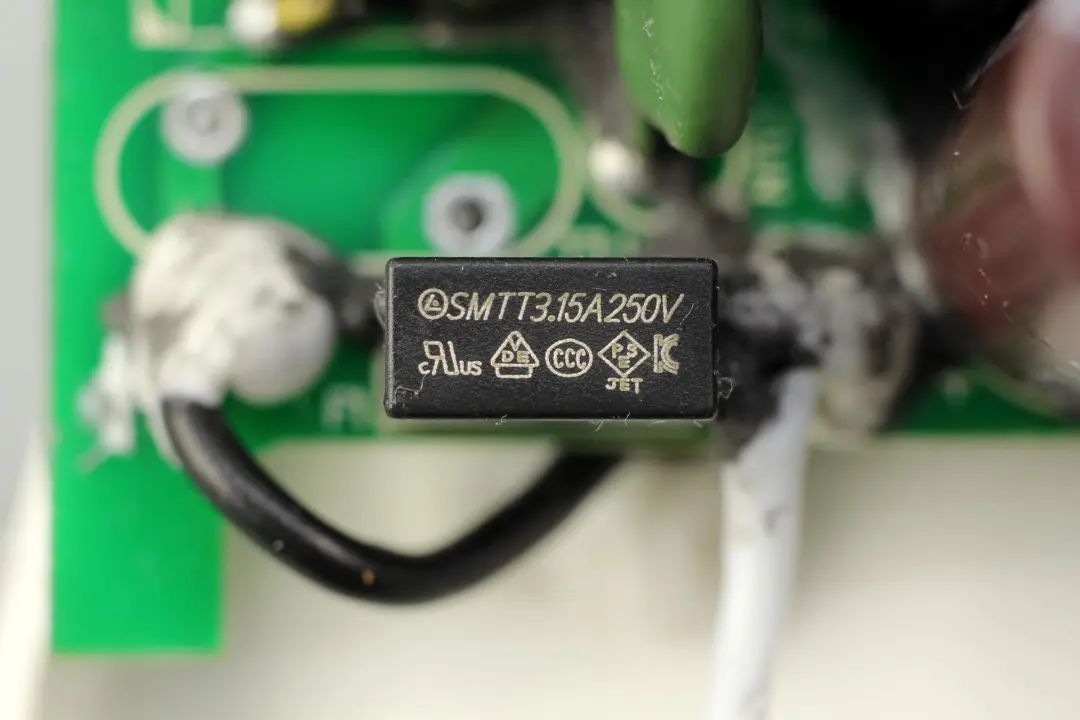

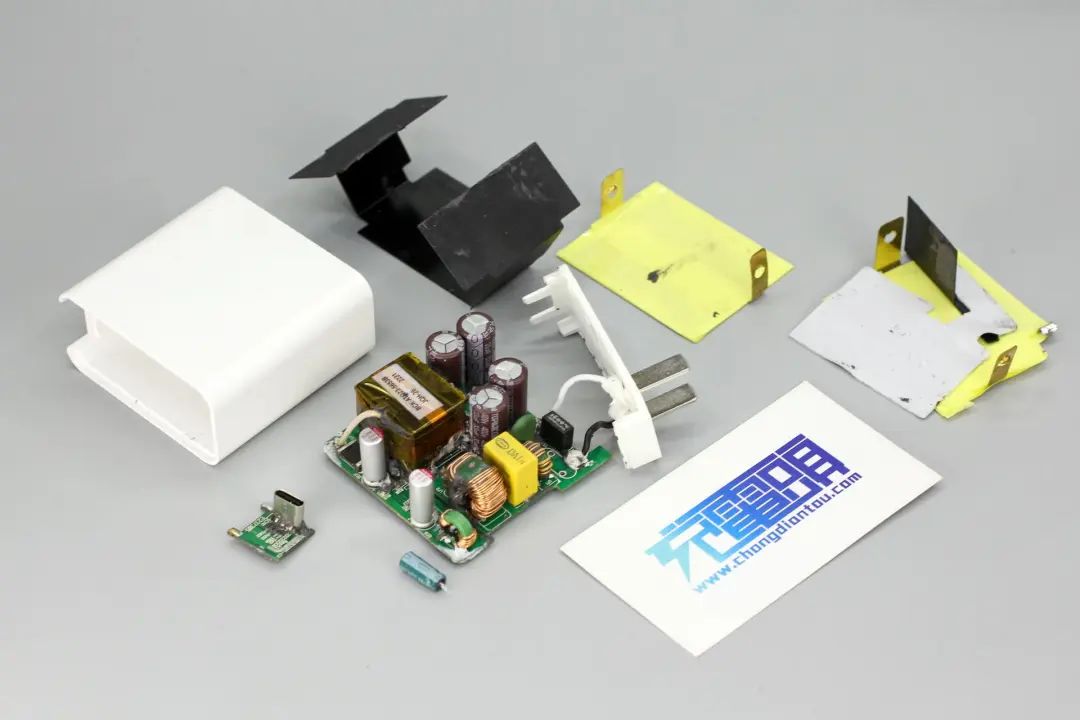

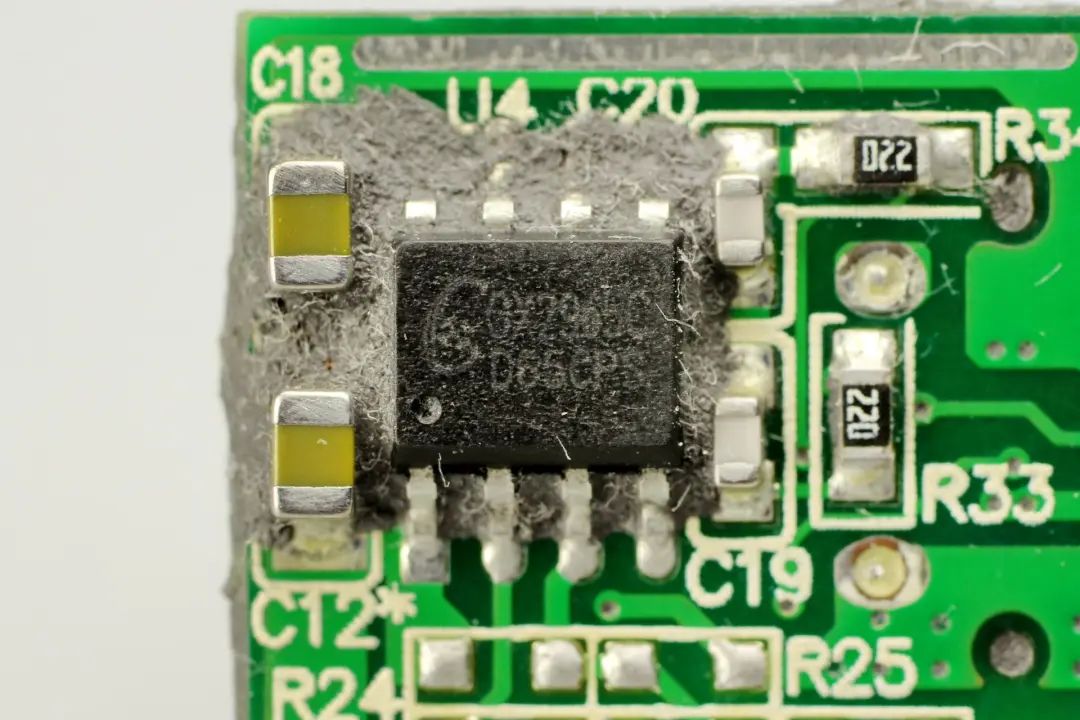

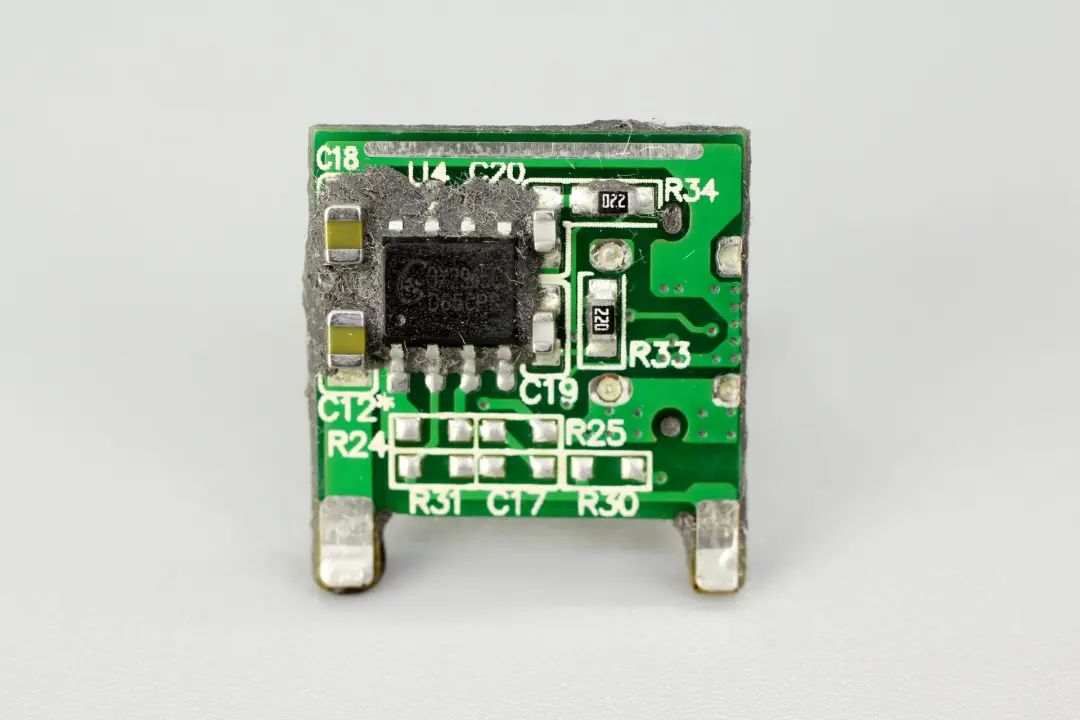

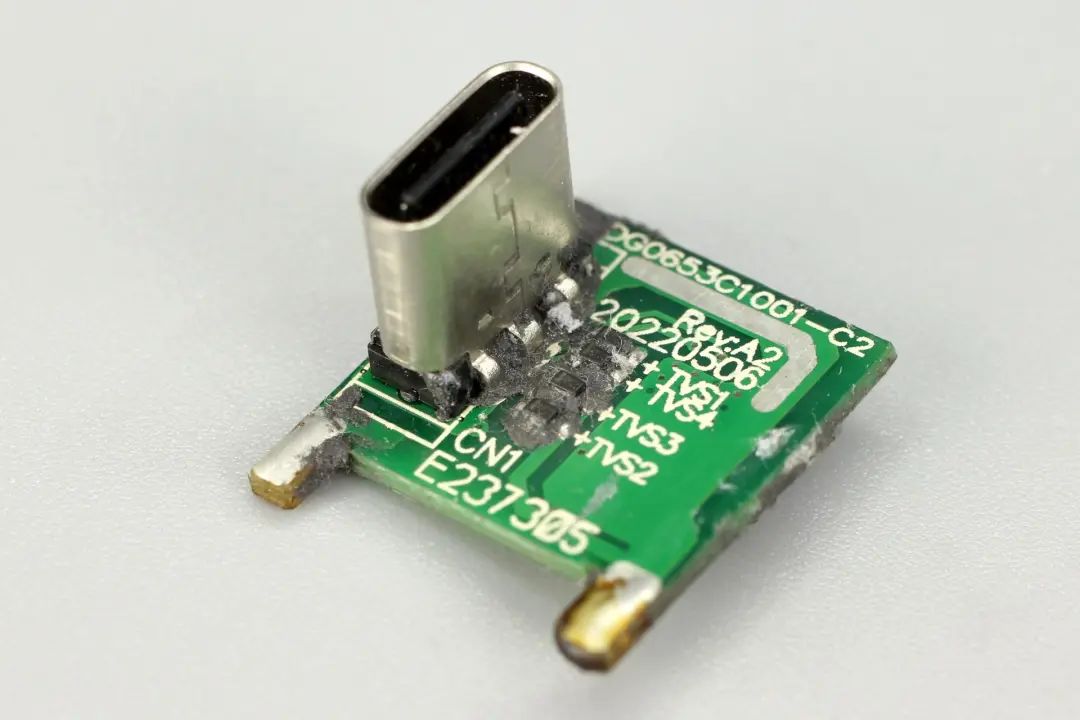

 在对联想小新这款65W氮化镓充电器有了基本了解后，下面继续对其进行拆解，看看内部详细设计。  沿插脚侧接缝撬开充电器外壳，内部PCBA模块正反面均覆盖黄铜散热片，并粘贴胶带绝缘。  散热片与PCBA模块之间有麦拉片进行绝缘，散热片通过卡扣固定。  拆下PCBA两面的散热片，散热片缠绕胶带绝缘，主板上包裹黑色麦拉片绝缘。  固定插脚输入端导线焊点涂胶加固。  麦拉片下面是导热垫，用于为PCBA上的器件散热。  导热垫上还粘贴一片麦拉片，用于充电器内部初次级隔离。  清理掉PCBA模块上的导热胶，共模电感，变压器等元器件通过导热胶固定。  充电器输入端焊接保险丝，NTC热敏电阻，共模电感，X电容等器件，滤波电容来自黄宝石，变压器使用绝缘胶带严密缠绕。  PCB背面元件精简，仅整流桥，氮化镓合封芯片，贴片Y电容以及用于输出电压反馈的黑色光耦。 通过对充电器PCBA的观察发现，联想这款65W充电器采用反激开关电源，宽范围输出，输出电压由协议芯片通过光耦反馈给初级，调节输出电压。下面我们就从输入端开始了解整个充电器的设计与用料。  输入端延时保险丝规格为3.15A 250V。  NTC热敏电阻来自时恒电子，MF72系列，1.5D11，冷态电阻为1.5Ω，用于抑制充电器插电的冲击电流。  输入端共模电感采用漆包线和绝缘线绕制，安规X2电容来自DAIN岱恩，规格为0.47μF。  内部使用两颗整流桥，半桥连接，均摊发热，整流桥丝印MSB607，6A1000V。  在电路板的正面还有一颗同型号的整流桥。  四颗高压电解电容均来自TOPAZCON黄宝石，规格均为400V 33μF，四颗并联共132μF容量。  差模电感使用一颗3.3μH贴片电感。  初级主控芯片采用东科DK065G，是一款高度集成了 650V/260mΩ GaN HEMT 的准谐振反激控制 AC-DC 功率开关芯片，支持65W及以下功率应用。DK065G 检测功率管漏极和源极之间的电压（VDS），当 VDS达到其最低值时开启功率管，从而减小开关损耗并改善电磁干扰（EMI）。东科DK065G采用DFN8*8封装模式，可广泛应用于高功率密度PD快充、笔记本平板电脑适配器以及辅助和待机电源。  DK065G极大的简化了反激式AC-DC转换器的设计和制造，尤其是需要高转化效率和高功率密 度的产品。DK065G具备完善的保护功能：输出过压保护（OVP），VCC过欠压保护，过温保护（OTP）， 开环保护，输出过流保护（OCP）等。  为主控芯片供电的电容来自sancon，规格为100V 10μF。  变压器采用ATQ23磁芯，缠绕铜箔接地。  贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。 特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。  充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。  EL1019光耦用于调节反馈输出电压。  同步整流芯片来自东科，丝印100R10M，实际型号为DK5V100R10M，是一款零外围的同步整流芯片，内置100V耐压，10mΩ导阻的同步整流管，支持CCM，DCM和QR运行模式，可直接替代肖特基二极管，提升电源转换效率。  东科 DK5V100R10M 详细资料。  两颗输出滤波电容来自PolyCap柏瑞凯，RQ系列125℃耐热，规格为680μF 25V。  USB-C母座焊接在单独的小板上，小板上焊接TVS用于静电保护。  小板背面焊接一颗协议芯片。  协议芯片来自诚芯微，型号CX2965C，是一颗支持65W输出的协议芯片，内部集成25mΩ导阻VBUS开关管和电流取样电阻，以及放电通路。支持光耦电压反馈，内部集成过压、欠压、过流和过热保护，采用ESOP8封装，适用于快充适配器应用。  全部拆解完毕，来张全家福。

充电头网拆解总结



联想这款充电器采用白色机身，固定插脚，标准的配机充电器设计。充电器支持65W PD快充，得益于通用的USB PD接口，这款充电器除了为配套的投影仪供电外，还能为笔记本供电，十分方便。

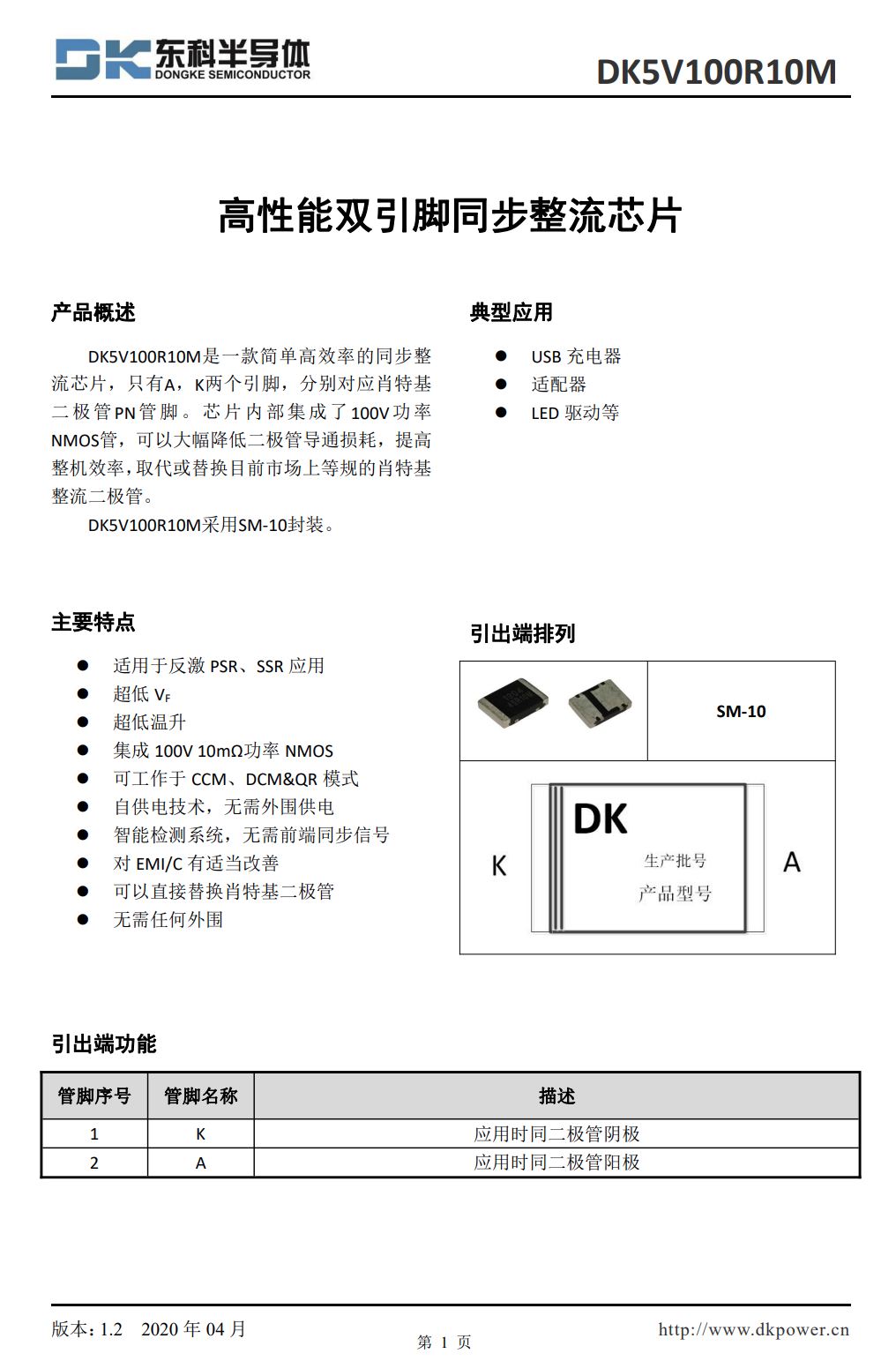

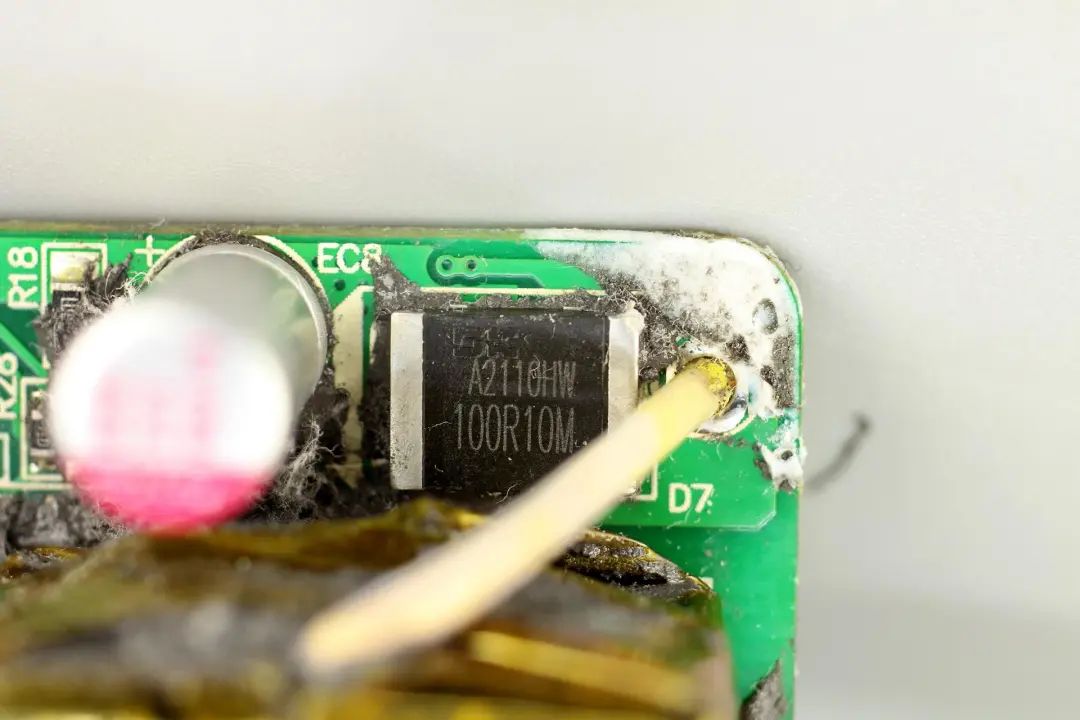

充电头网通过拆解了解到，这款充电器采用反激拓扑，宽电压输出设计。充电器内置东科半导体的快充电源方案，为DK065G合封氮化镓芯片搭配DK5V100R10M同步整流芯片组成，通过拆解可以看到，东科这款氮化镓合封芯片电源方案的外围元件非常精简。

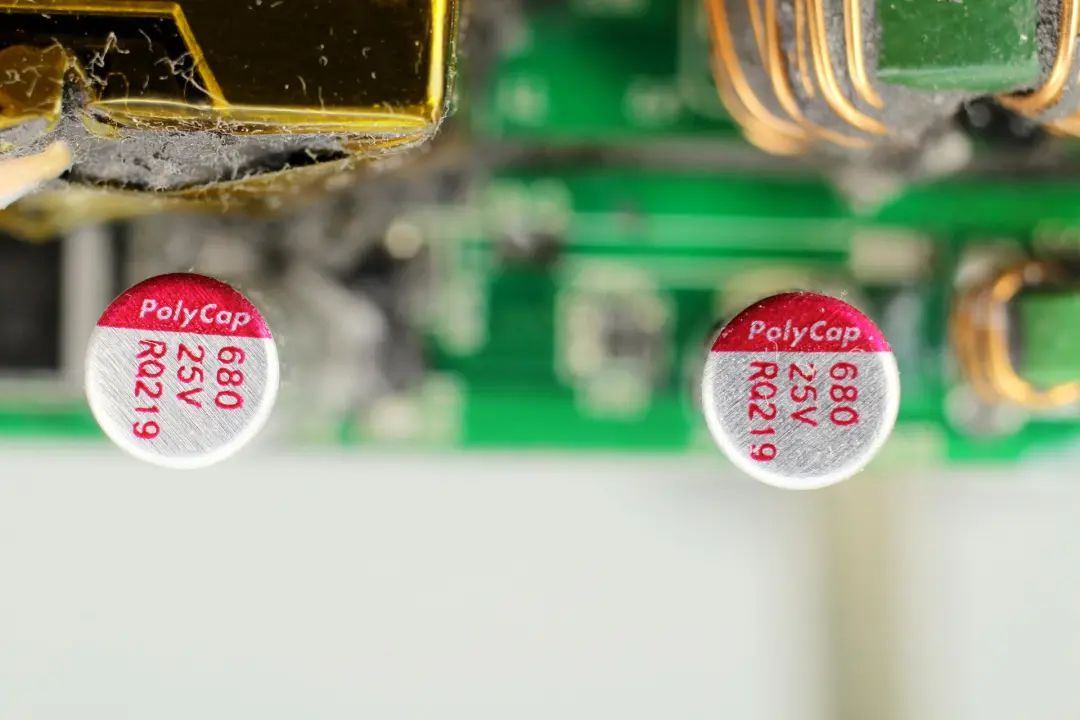

充电器内部PCBA模块采用黄铜散热片包裹，PCB正面打胶，背面有导热垫，将热量传导至散热片散发，满足长时间大功率输出设计。初级滤波电容来自黄宝石，次级固态滤波电容来自柏瑞凯，整机用料均为知名品牌。
