TPS55289是具有 I2C 接口的 30V、8A 降压-升压转换器

产品详情

描述：

TPS55289 是一款AOT10N60同步降压-升压转换器，针对将电池电压或适配器电压转换为电源轨进行了优化。TPS55289 集成了四个 MOSFET 开关，为 USB 供电 (USB PD) 应用提供紧凑型解决方案。

TPS55289 具有高达 30V 的输入电压能力。通过 I 2 C 接口，TPS55289 的输出电压可以设置为 0.8V 至 22V，步长为 10mV。在升压模式下工作时，该器件可以通过 12V 输入提供 60W 的功率。它能够从 9V 输入电压提供 45W。

TPS55289 采用平均电流模式控制方案。开关频率可通过外部电阻在 200 kHz 至 2.2 MHz 范围内进行编程，并可与外部时钟同步。TPS55289 还提供可选的扩频以最大限度地降低峰值 EMI。

TPS55289 提供输出过压保护、平均电感电流限制、逐周期峰值电流限制和输出短路保护。TPS55289 还确保它在持续过载条件下通过可选的输出电流限制和打嗝模式保护安全运行。

TPS55289 可以使用具有高开关频率的小型电感器和小型电容器。它采用 3.0-mm × 5.0-mm QFN 封装。

特性：

●用于 USB 供电 (USB PD) 的可编程电源 (PPS) 支持

○3.0V 至 30V 宽输入电压范围

○0.8V 至 22V，具有 10mV 步进可编程输出电压范围

○±1% 参考电压精度

○针对电缆电压降的可调输出电压补偿

○可编程输出电流限制高达 6.35A，步长为 50mA

○±5% 准确的输出电流监控

○I2 C 接口

●整个负载范围内的高效率

○在 V IN = 12 V、V OUT = 20 V 和 I OUT = 3 A时效率为 96%

○轻负载下的可编程 PFM 和 FPWM 模式

●避免频率干扰和串扰

○可选时钟同步

○200 kHz 至 2.2 MHz 的可编程开关频率

●EMI 缓解

○可选的可编程扩频

○无铅封装

●丰富的保护功能

○输出过压保护

○用于输出短路保护的打嗝模式

○热关断保护

○8A 平均电感电流限制

●解决方案尺寸小

○最大开关频率高达 2.2 MHz

○3.0 毫米 × 5.0 毫米 HotRod? QFN 封装

应用：

●无线充电器

●USB PD

●坞站

●工业电脑

●充电宝

●监视器

参数：

拓扑：降压-升压

输入电压 (最小值) (V)：3

输入电压 (最大值) (V)：30

输出电压 (最大值) (V)：22

输出电压 (Min) (V)：0.8

占空比 (Max) (%)：100

特征：可调电流限制、动态电压调节、使能、频率同步、I2C 接口、轻负载效率、负载断开、输出放电、扩频、同步整流、UVLO 可调

开关电流限制 (Typ) (A)：8

开关频率 (Min) (kHz)：200

开关频率（最大）（kHz）：2200

Iq (典型值) (mA)：0.76

输出 (最大) (A)：8

工作温度范围（℃）：-40 到 125

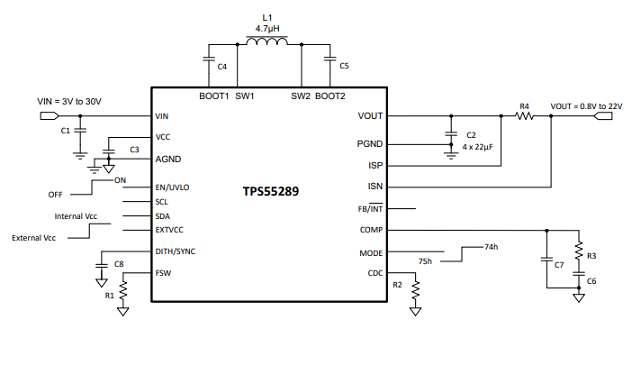

TPS55289 典型应用电路

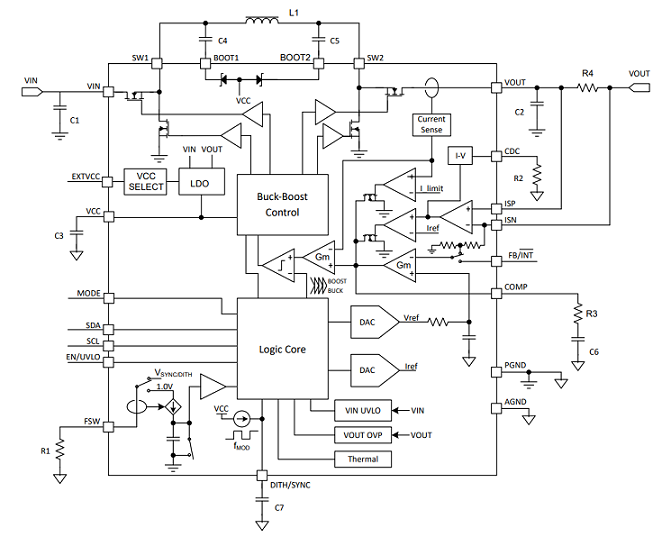

TPS55289 功能框图
