ADC3643是双通道、14 位、1-MSPS 至 65-MSPS、低噪声、超低功耗、模数转换器 (ADC)

产品详情

描述：

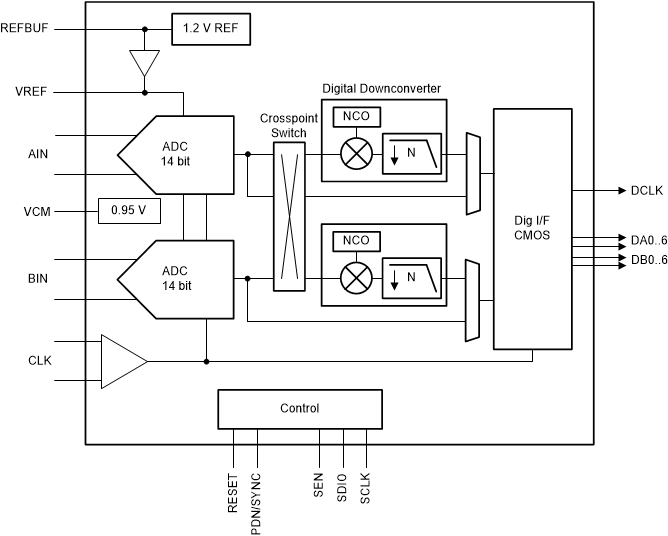

ADC364x 系列器件是低噪声、超低功耗、14 位、10-MSPS 至 65-MSPS 双通道、高速模数转换器 (ADC)。这些器件专为低功耗而设计，可提供 –155 dBFS/Hz 的噪声频谱密度，以及出色的线性度和动态范围。ADC364x 提供非常好的直流精度以及 IF 采样支持，这使得该器件成为各种应用的绝佳选择。高速控制回路受益于只有一个时钟周期的短延迟。ADC 在 65 MSPS 时仅消耗 72 mW/ch，并且功耗随着较低的采样率而良好地扩展。

ADC364x 使用 DDR 或串行 CMOS 接口输出数据，提供最低功耗的数字接口，同时具有最大限度减少数字互连数量的灵活性。这些器件是具有不同速度等级的引脚对引脚兼容系列。这些器件支持 –40 至 +105?C 的扩展工业温度范围。

特性：

●双通道

●14 位 10/25/65 MSPS ADC

●本底噪声：–155 dBFS/Hz

●具有优化功率缩放的超低功耗：29 mW/ch (10 MSPS) 至 72 mW/ch (65 MSPS)

●延迟：1 个时钟周期

●14 位，无漏码

●INL：±0.6 LSB；DNL：±0.2 LSB

●参考：外部或内部

●工业温度范围：–40°C 至 +105°C

●片上数字滤波器（可选）

○按 2、4、8、16、32 抽取

○32 位 NCO

●DDR 和串行 CMOS 接口

●小尺寸：40-VQFN (5 mm × 5 mm) 封装

●单 1.8V 电源

●频谱性能（f IN = 5 MHz）：

○信噪比：79.0 dBFS

○SFDR：93-dBc HD2、HD3

○SFDR：101-dBFS 最差杂散

●频谱性能（f IN = 64 MHz）：

○信噪比：74.0 dBFS

○SFDR：84-dBc HD2、HD3

○SFDR：90-dBFS 最差杂散

参数：

采样率（最大）（MSPS）：65

分辨率（位）：14

输入通道数：2

接口类型：CMOS

模拟输入带宽 (MHz) ：900

特征：高性能、低功耗

输入范围 (Vp-p)：2.25

功耗（典型值）（mW）：144

信噪比 (dB)：79

ENOB（位）：12.8

SFDR (dB)：93

工作温度范围 (C)：-40 到 105

输入缓冲器：不
