拆解报告：iQOO 50W无线闪充立式充电器

2021年8月17日iQOO举行了新品发布会，为大家带来不光速度更快还全面提升的iQOO 8系列，算是为手机行业下半年新机发布打了头阵。全新的iQOO 8 Pro支持120W有线+50W无线闪充，在国家新规允许范围内，是目前最完美的快充模式。

为了与50W无线闪充相匹配，发布会上还顺势推出了50W无线闪充立式充电器，半透明的托座设计，内置隐藏式呼吸灯以及主动散热风扇，60度倾斜仰角方便屏幕观看，并且支持Qi无线充电标准，其他无线充电设备均可使用。这款无线充售价为329元，8月26日当日限时优惠279元。

无论是iQOO 8 Pro新机还是这款无线充，均已到达充电头网编辑部，有什么想看或想问的欢迎在评论区留言。那下面我们就对这款50W无线闪充立式充电器进行详细拆解，看看用料做工如何。

一、iQOO  50W立式无线充外观

包装盒为黑色基调，正面左上角是具有品牌特色的金色iQOO logo，此外还有产品名称、外观图和卖点。

包装盒天地盖设计，两侧也印有iQOO品牌logo。

底部印有50W无线闪充、立式风冷设计、多设备兼容、多重安全保护四大卖点，下方还有产品参数和品牌商信息。

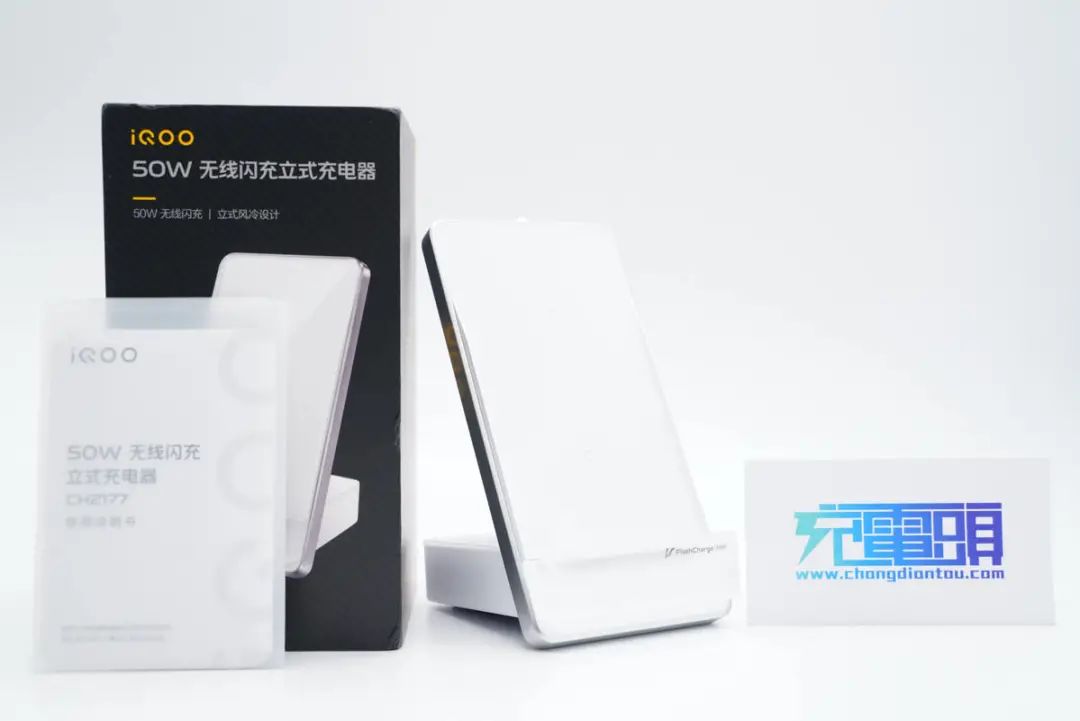

包装内含无线充和使用说明书。

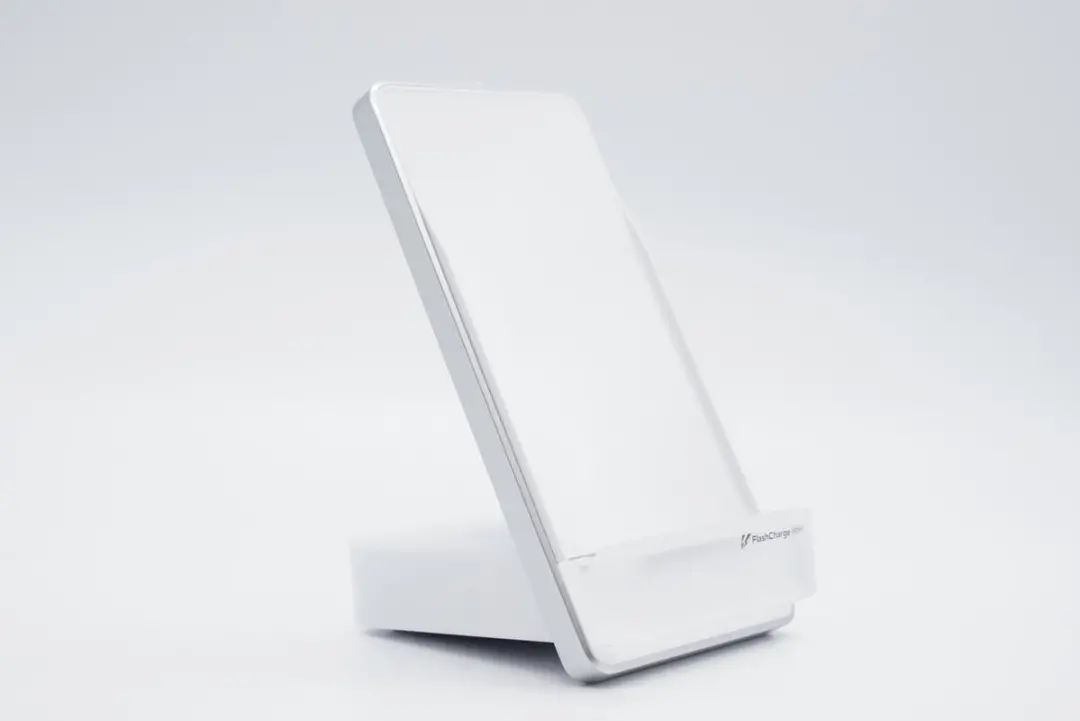

无线充由底座和手机支撑板两部分组成，两部分机身均倾斜设计，分别是为了进风散热和照顾边充边用使用体验。

无论是底座还是手机支撑板均为扁平直板造型，整体风格十分硬朗。

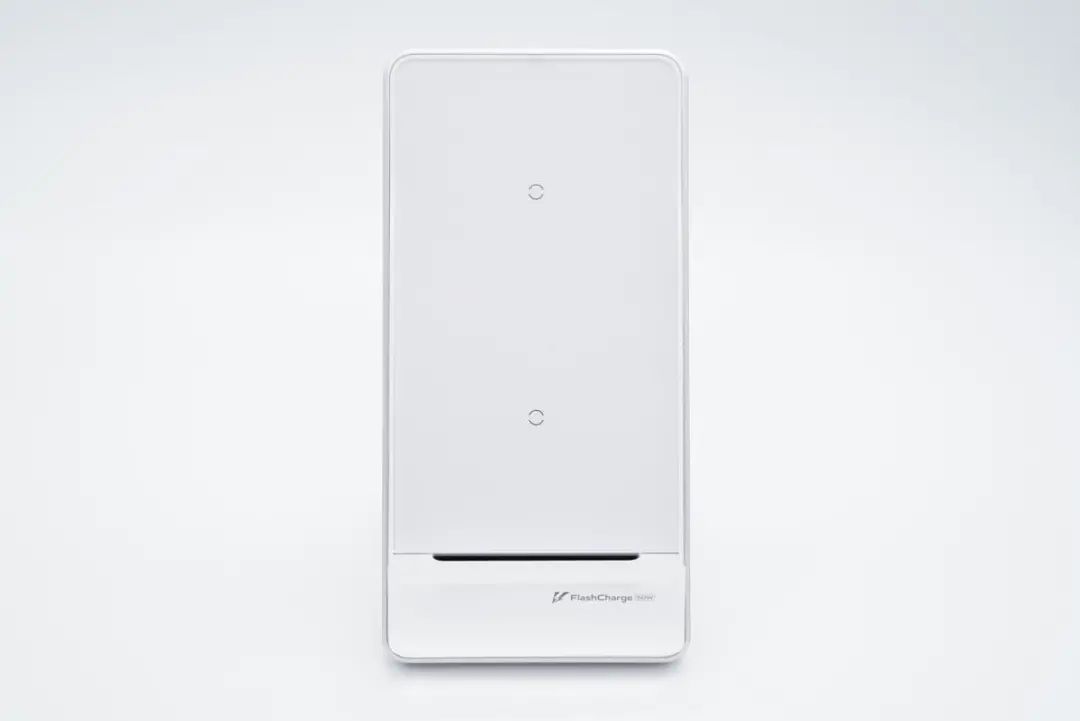

支撑板正面装饰有一块透明玻璃板，并有两个圆圈标识提示无线充线圈区域，支持手机横放和竖放无线充电。

机身两侧有凸起小板，手机放上去便会自然形成风道。

最底部设有出风口，无线充电时内置风扇便由该口吹出冷风将充电过程中产生的热量带走，达到主动散热效果。

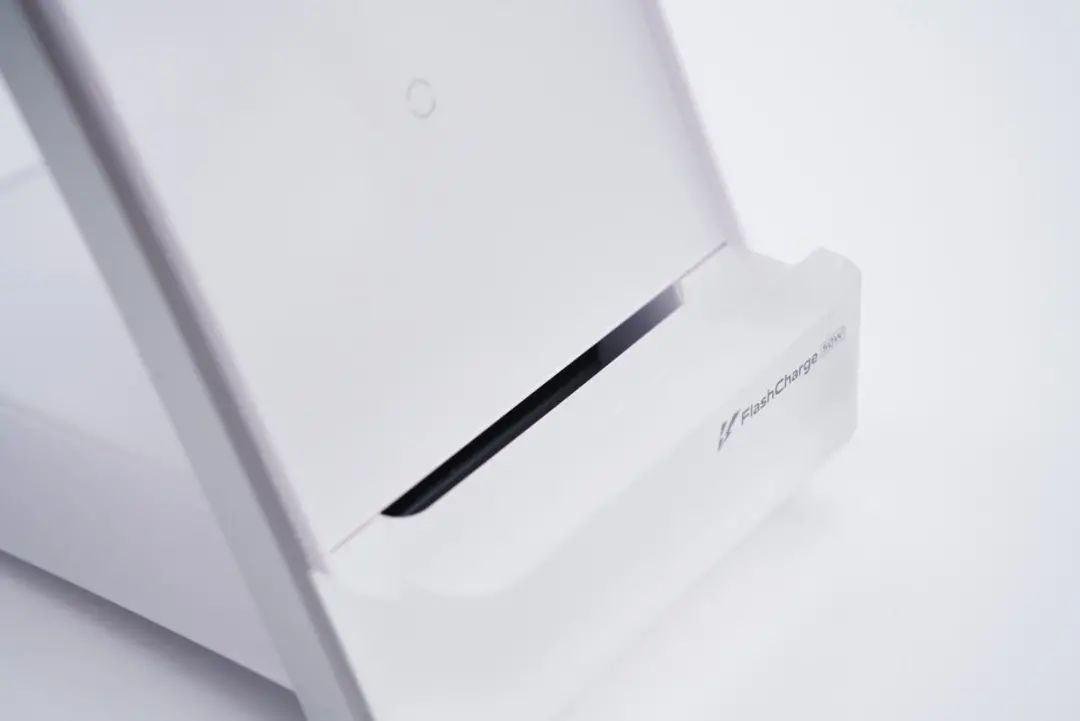

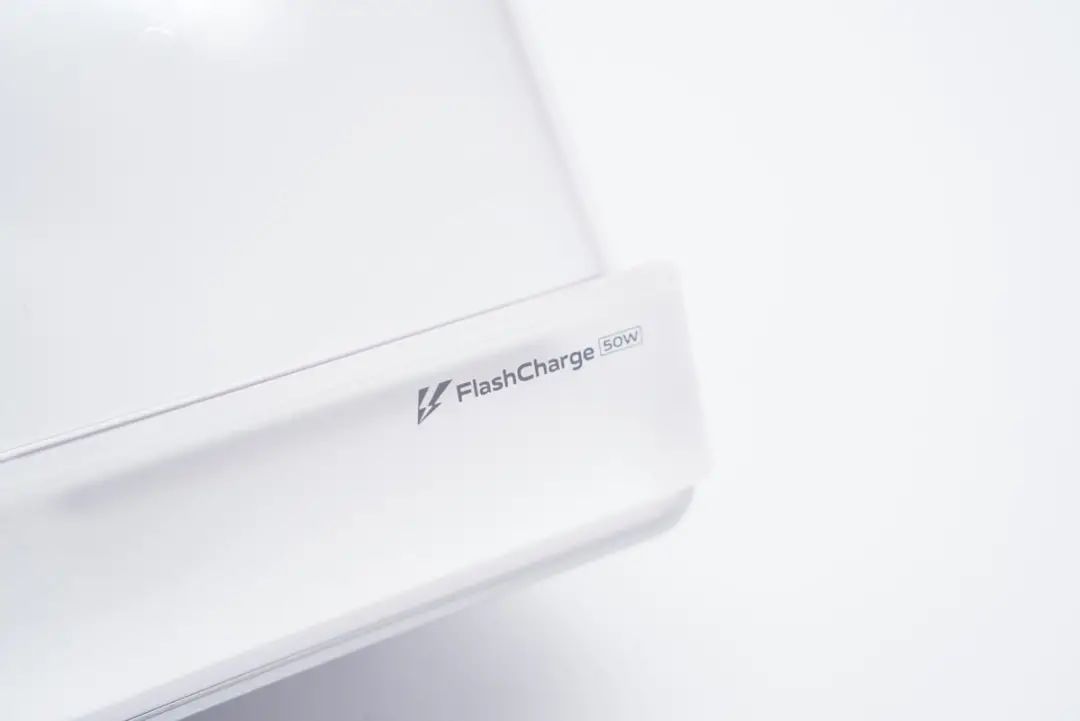

手机支撑平台为半透明亚克力块，一角印有FlashCharge和50W字样。

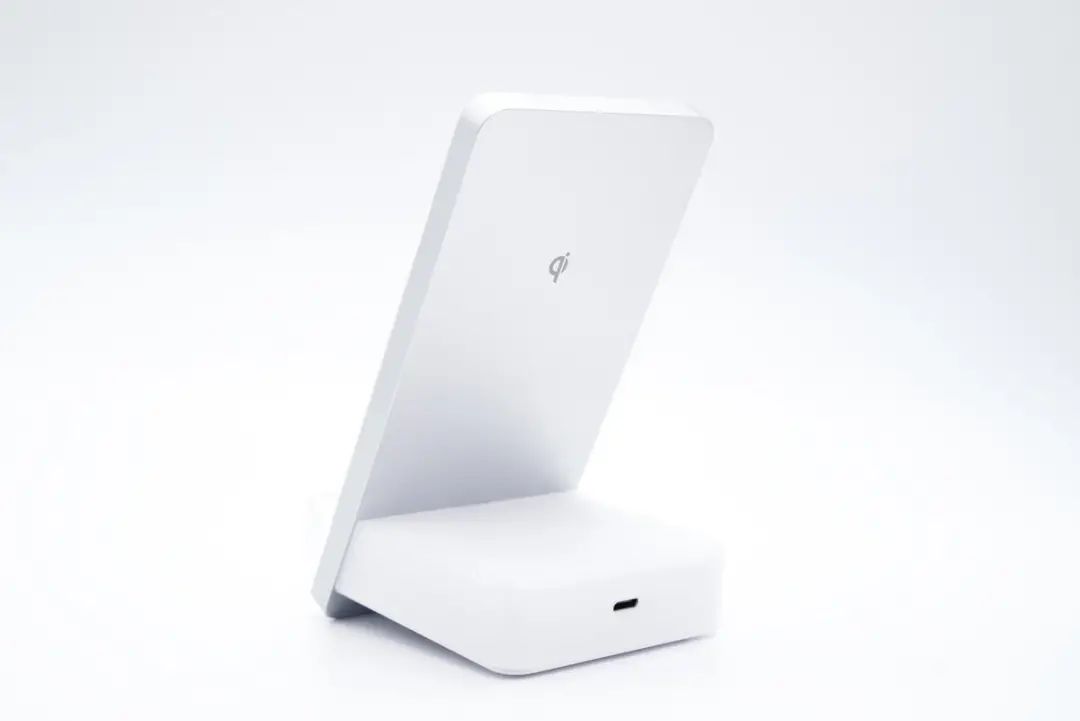

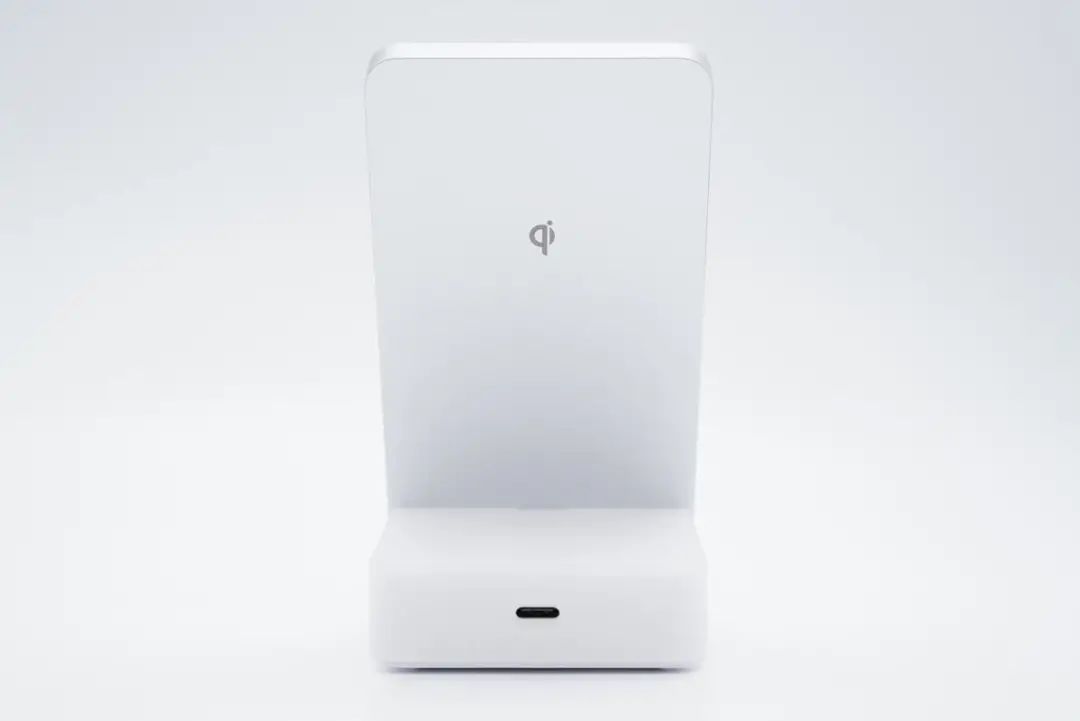

支撑板背面印有qi认证标识，底座上设有USB-C输入接口。

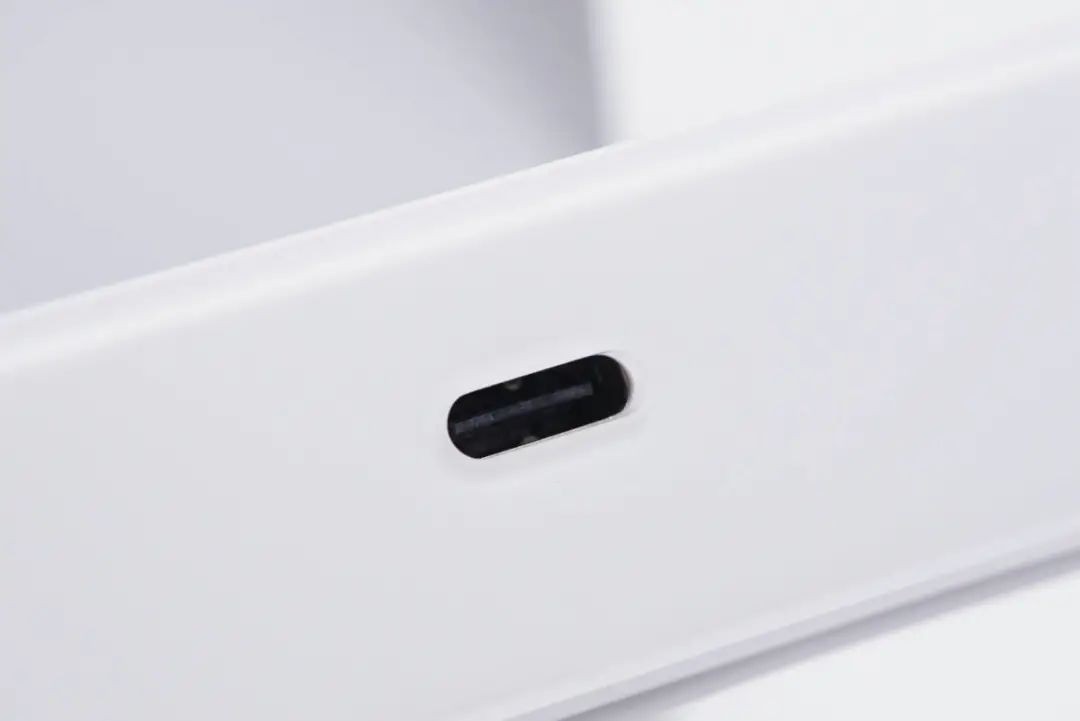

USB-C口特写，黑色胶芯不露铜。

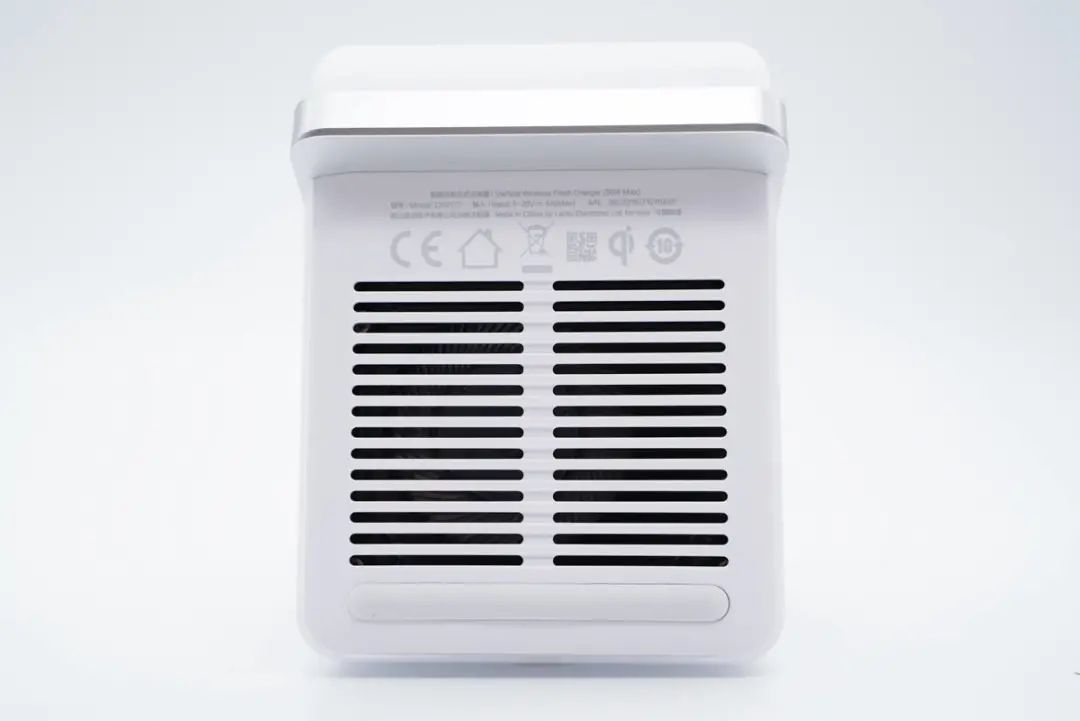

底座底部设有防滑垫和进气窗口，外壳上还印有无线充电器参数信息

型号：CH2177

输入接口：Type-C

额定输入：5-20V6A Max

无线输出：50W Max

工作温度：0℃-35℃

产品尺寸：122.5*69*86.5mm

产品重量：约196g

外壳材质：亚克力、PC（UL94 V-0）

生产商：昆山联滔电子有限公司

产品已经通过了CE和qi认证。

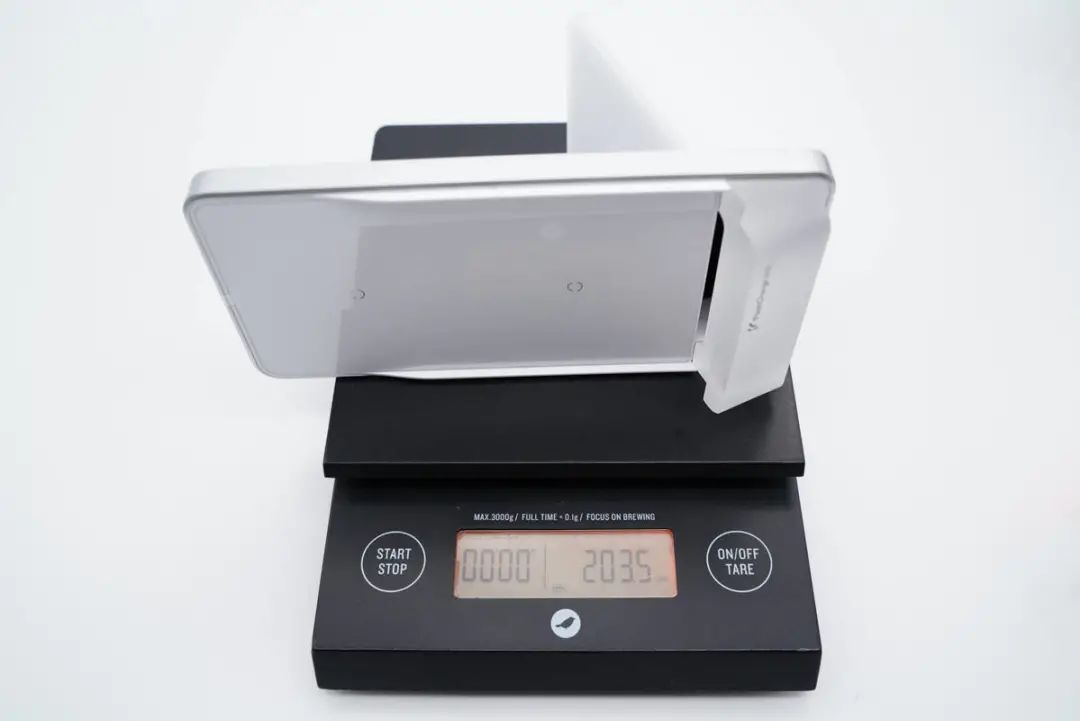

无线充净重约为204g。

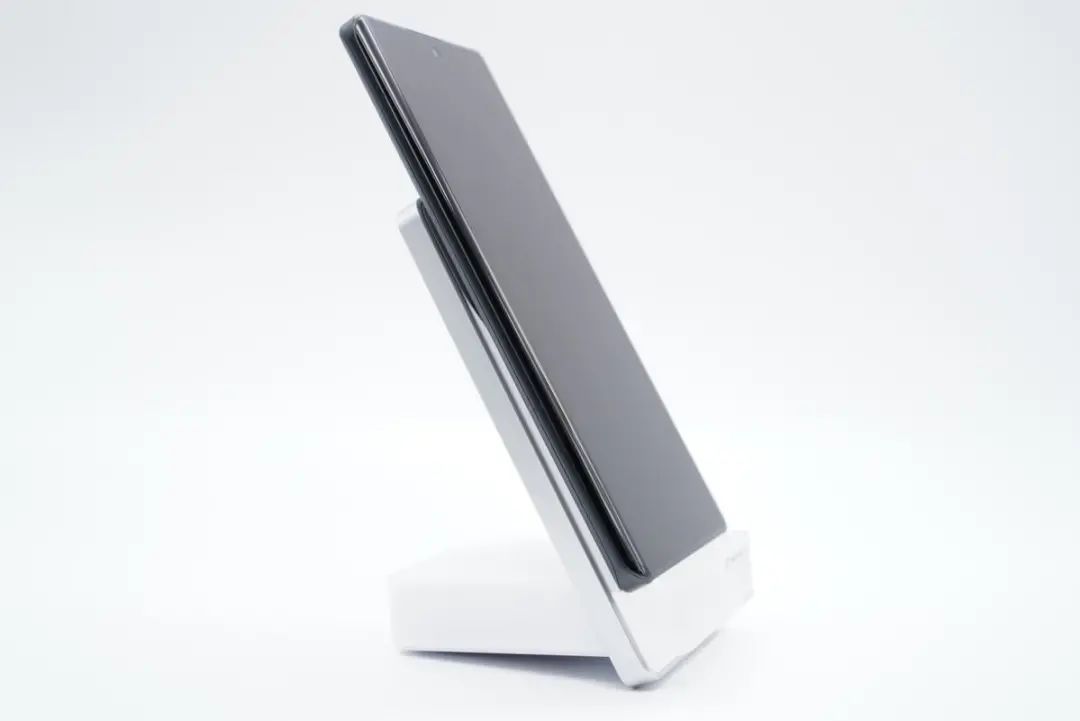

手机使用场景和充电实测展示，手机可竖放无线充电，支撑板倾斜手机不易外翻，支撑平台设有凹槽手机不会滑落。

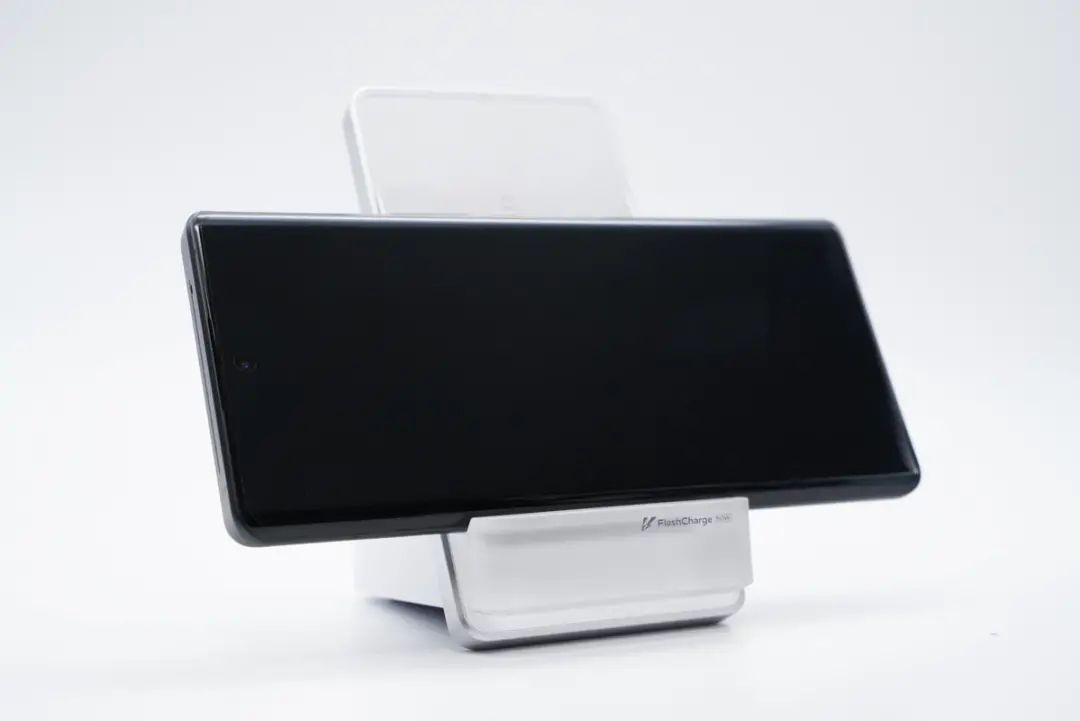

此外也可横放无线充电，同时使用iQOO 8 Pro全屏刷剧或看直播等。

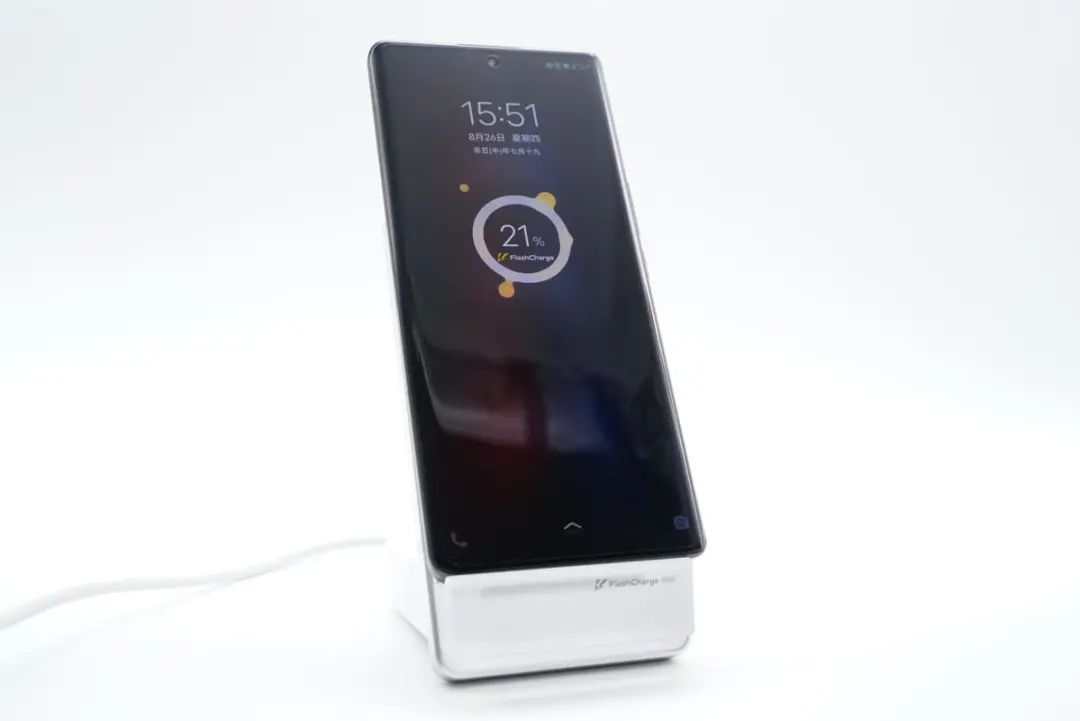

接通电源立马可以为手机进行50W无线闪充，手机屏幕弹出专属闪充动画。

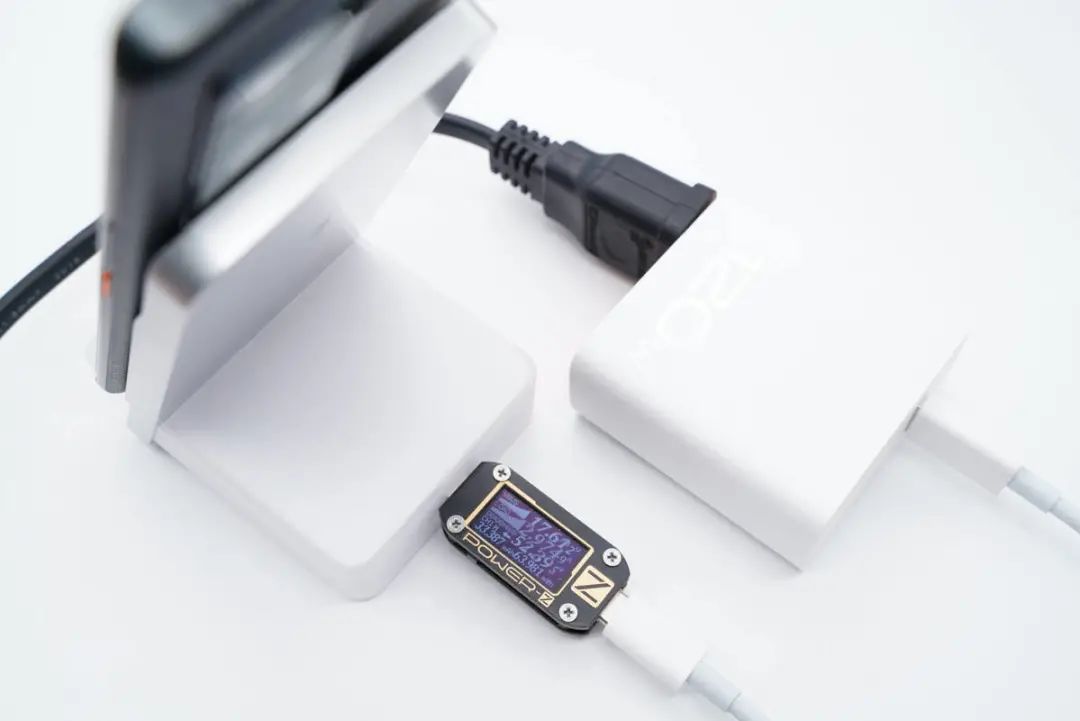

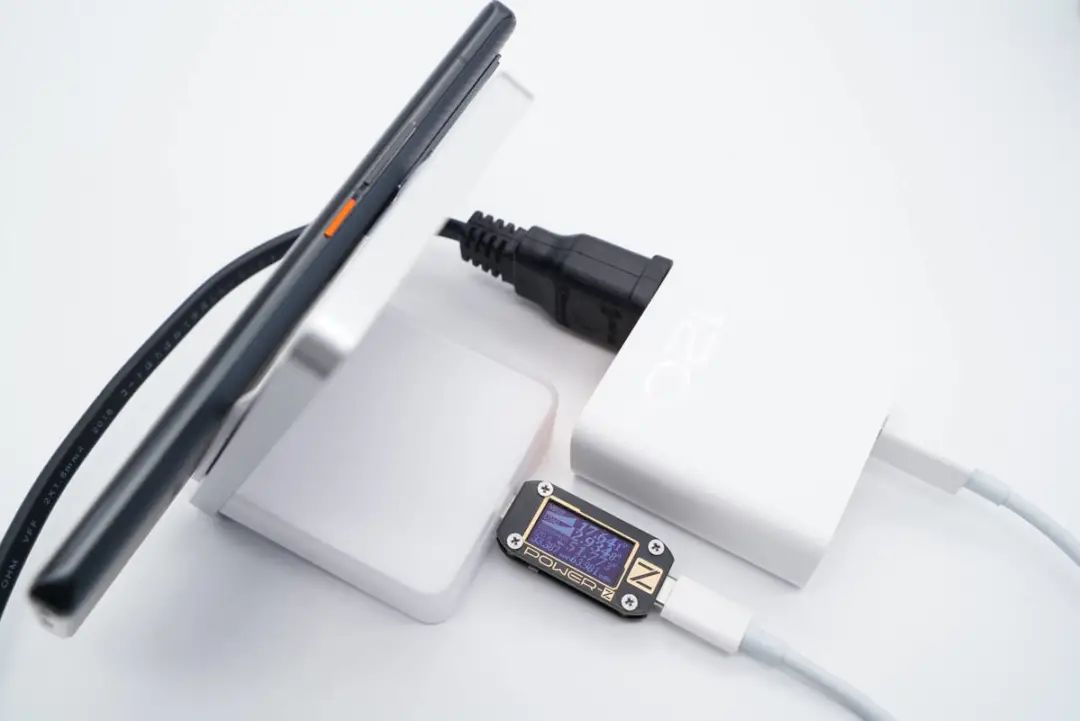

使用手机标配120W充电器给无线充电器供电，通过ChargerLAB POWER-Z KM001C测得输入功率为17.61V 2.97A 52.39W，成功开启50W无线闪充。值得一提的是，iQOO 120W闪充充电器此前充电头网已经做过详细拆解。

即使将iQOO 8 Pro手机横放充电，也丝毫不影响手机进行50W无线闪充，横放竖放充电功率一致，充满手机仅需42分钟。

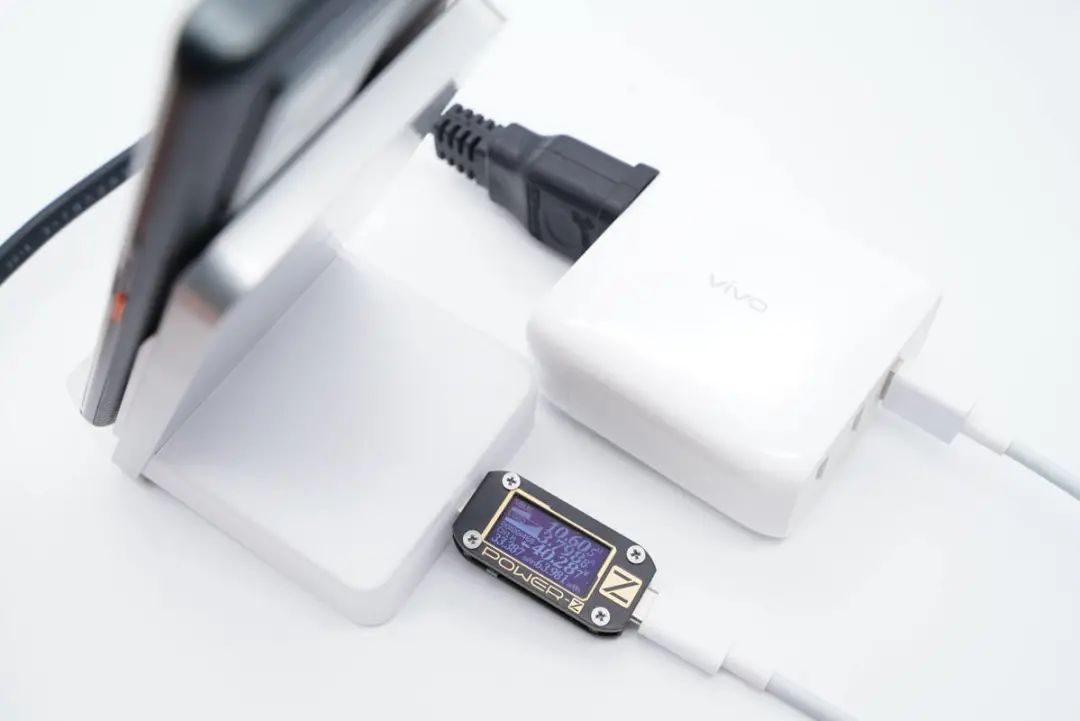

另外我们找来vivo一款65W多口超快闪充充电器CH2033给无线充电器供电，测得输入功率约为40W。

二、iQOO  50W立式无线充拆解

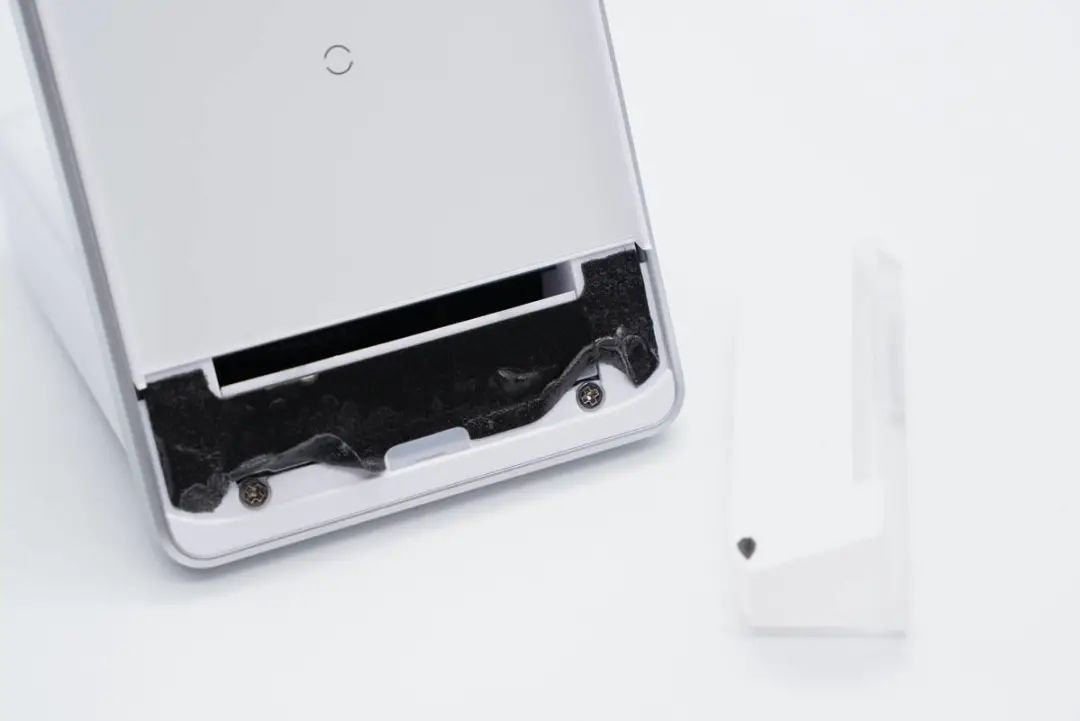

亚克力支撑平台通过粘贴方式固定，拆掉可以看到底部有两颗固定螺丝。

玻璃面板采用双面胶固定在外壳上。

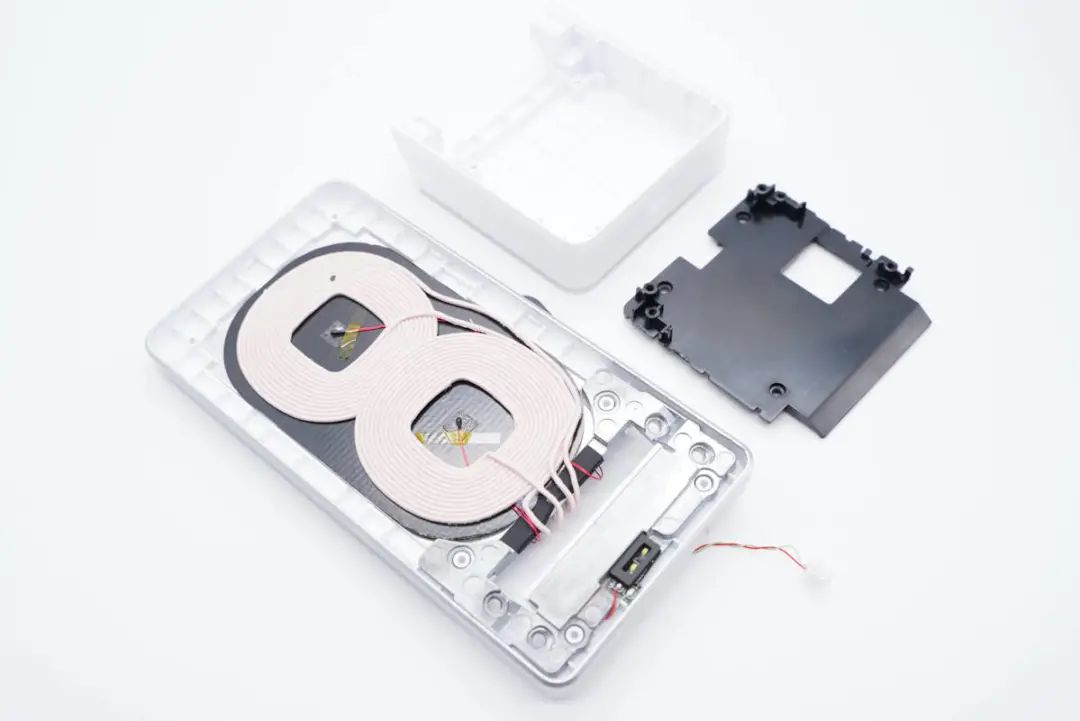

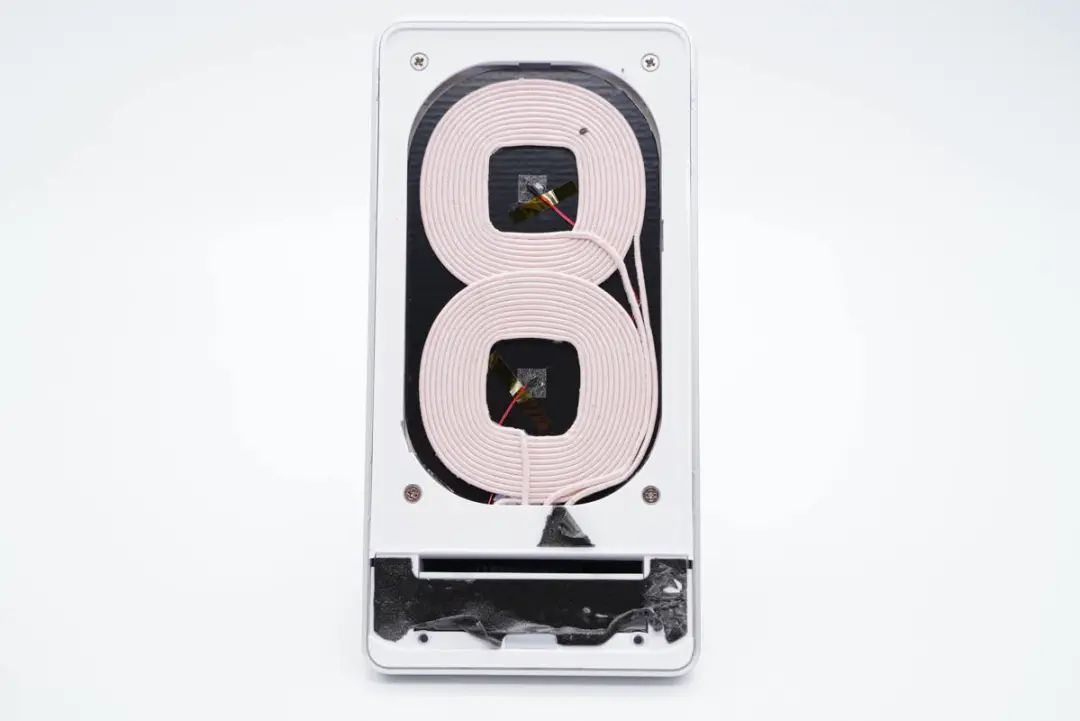

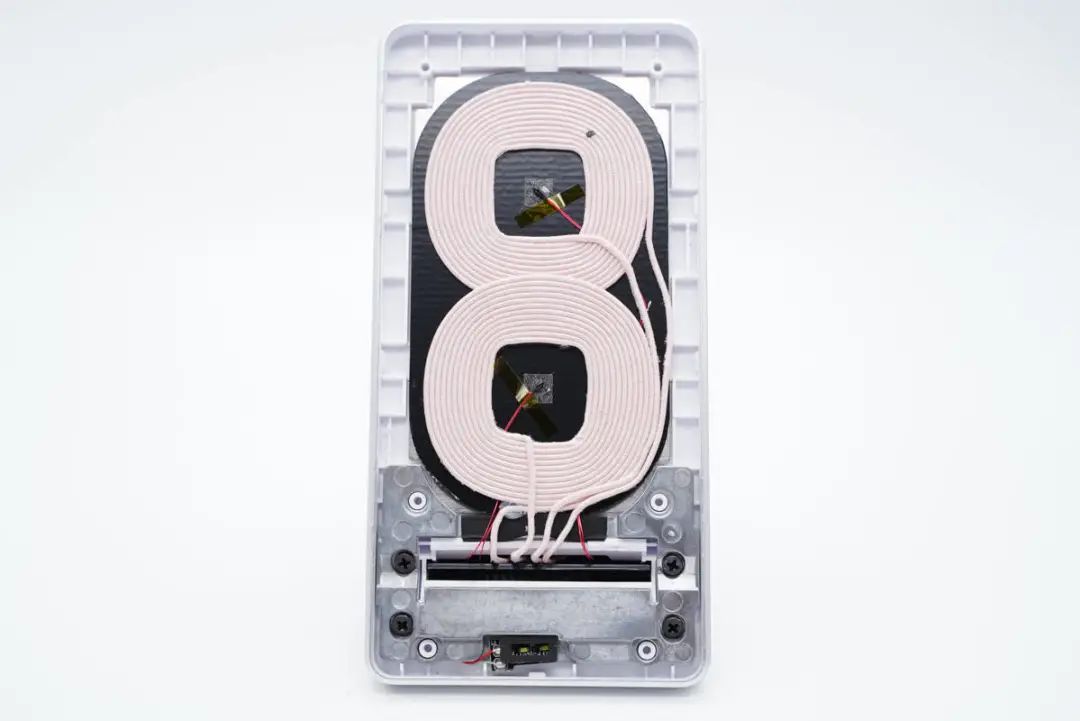

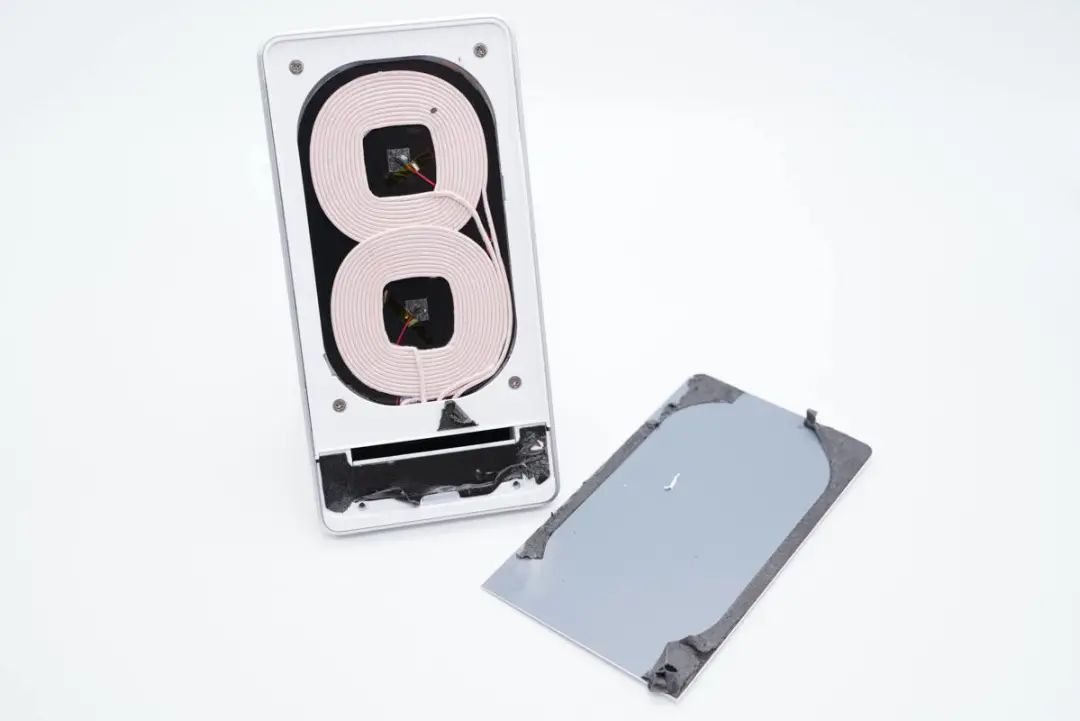

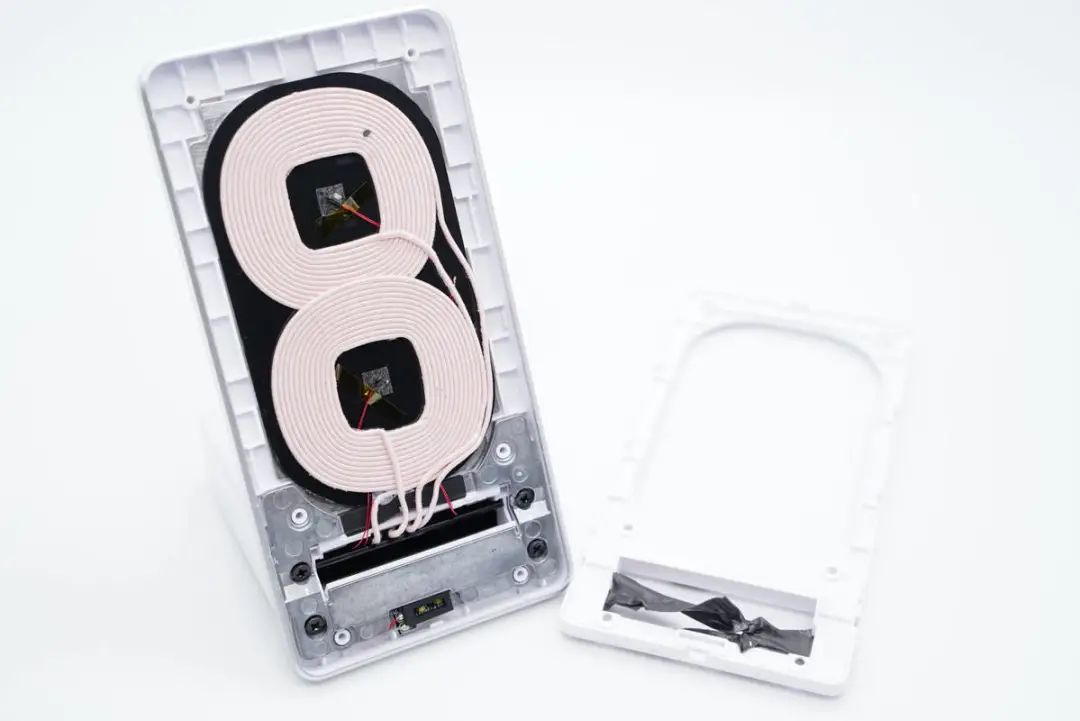

取下玻璃面板，支撑板四端有固定螺丝固定外壳，中心是两个无线充电线圈。

拧开螺丝取下外壳。

底部配有金属散热板，螺丝和固定柱固定。

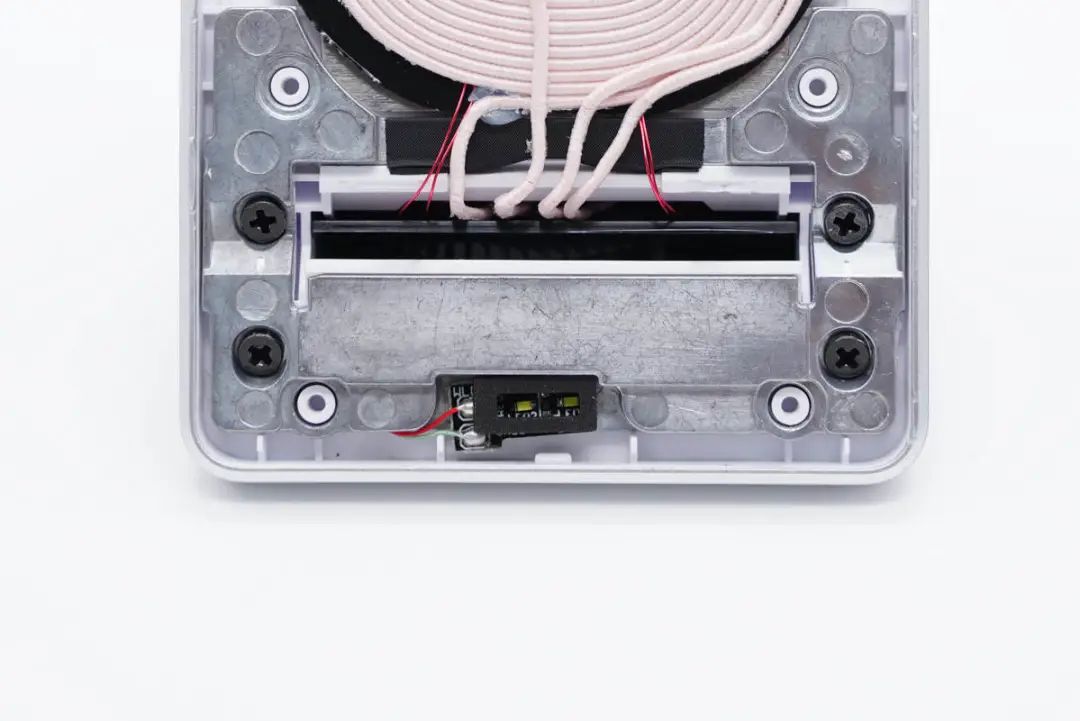

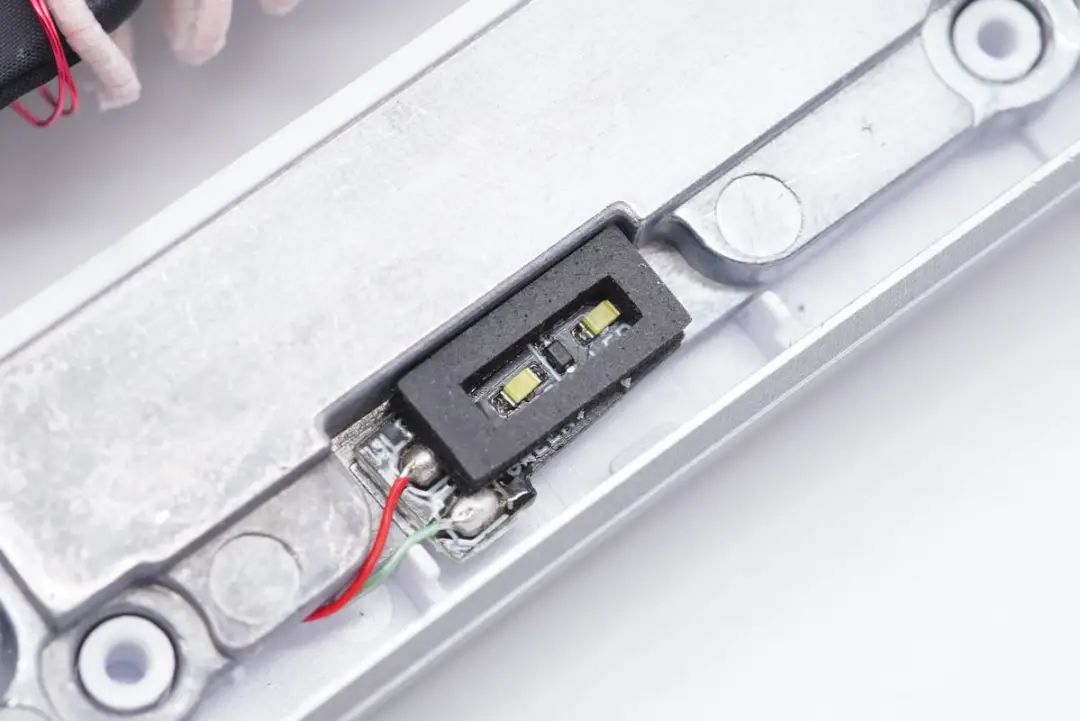

最下方还有一块LED灯小板。

两个线圈都配有热敏电阻进行温度监控，采用泡棉和胶带固定。

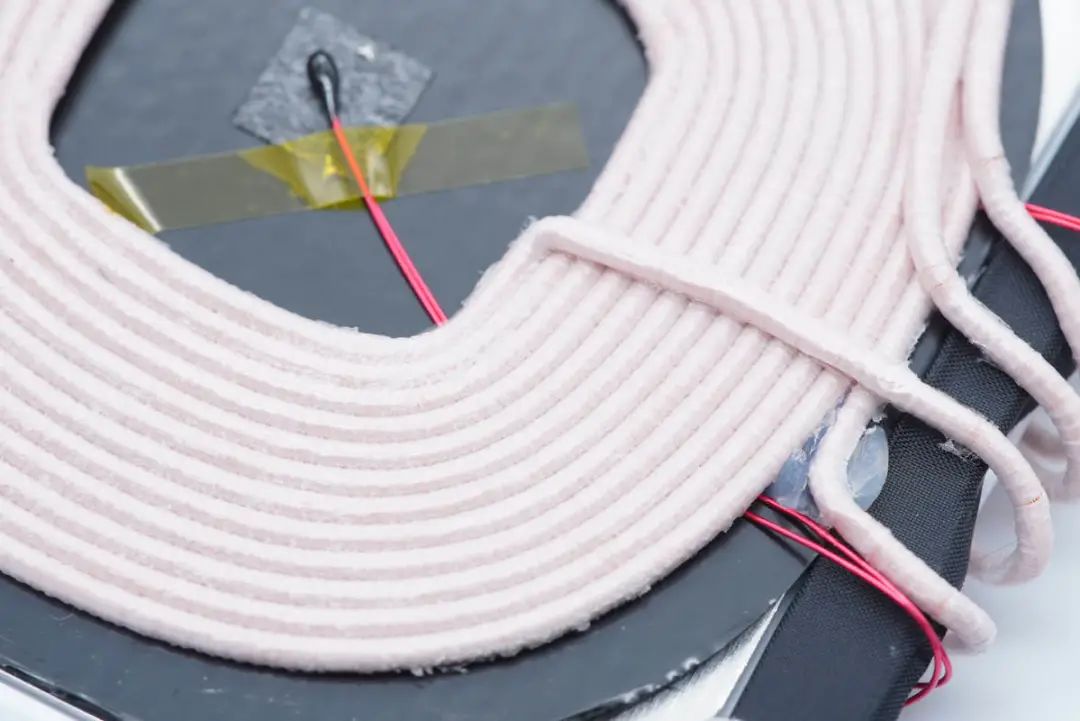

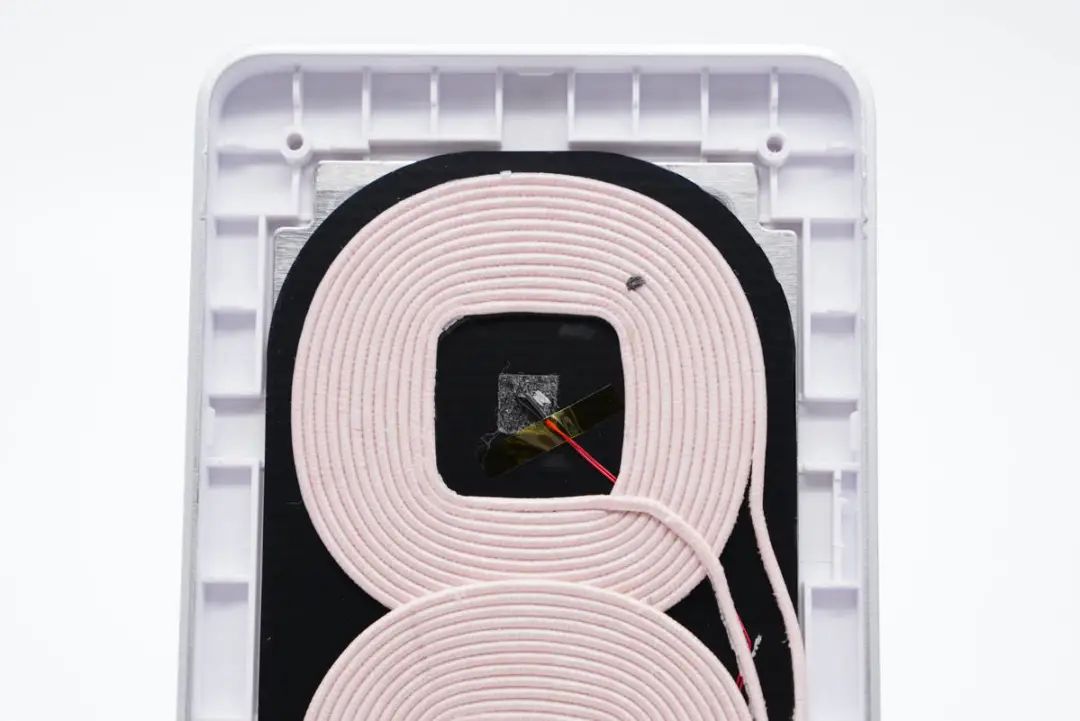

无线充电线圈特写绕制紧密。

LED灯特写，外围泡棉圈防止漏光。

底座底部外壳使用螺丝封装，拆掉可以看到内置风扇使用螺丝固定。

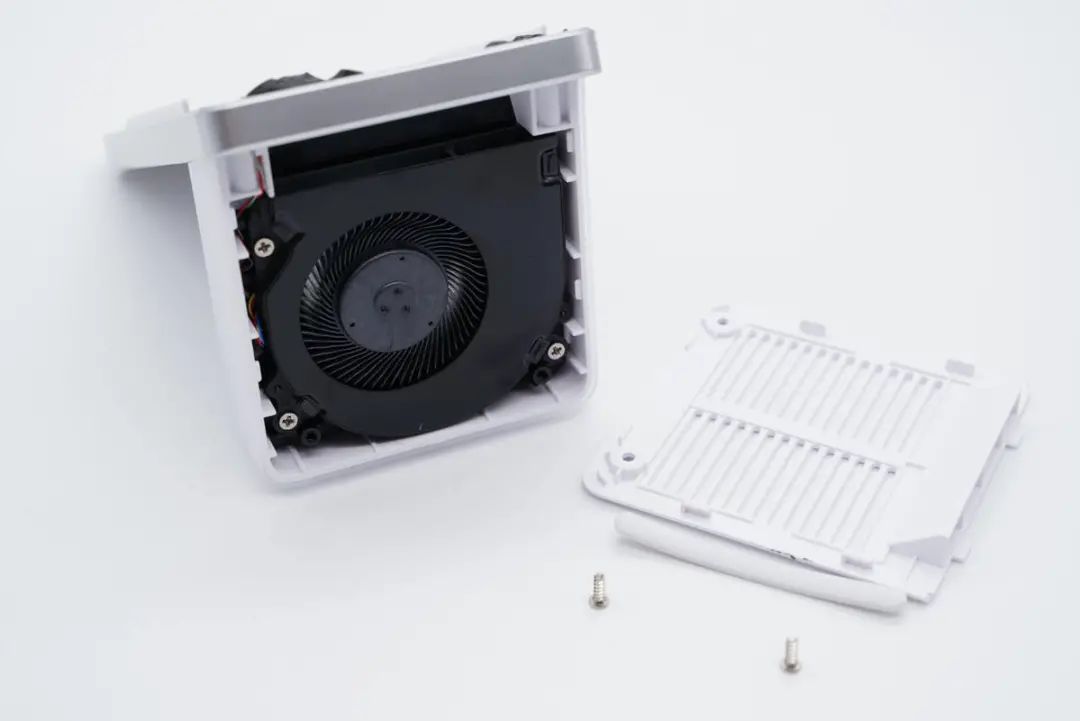

风扇和无线充电路板间有黑色塑料板隔离，拆掉风扇可以顺便将其拆下。

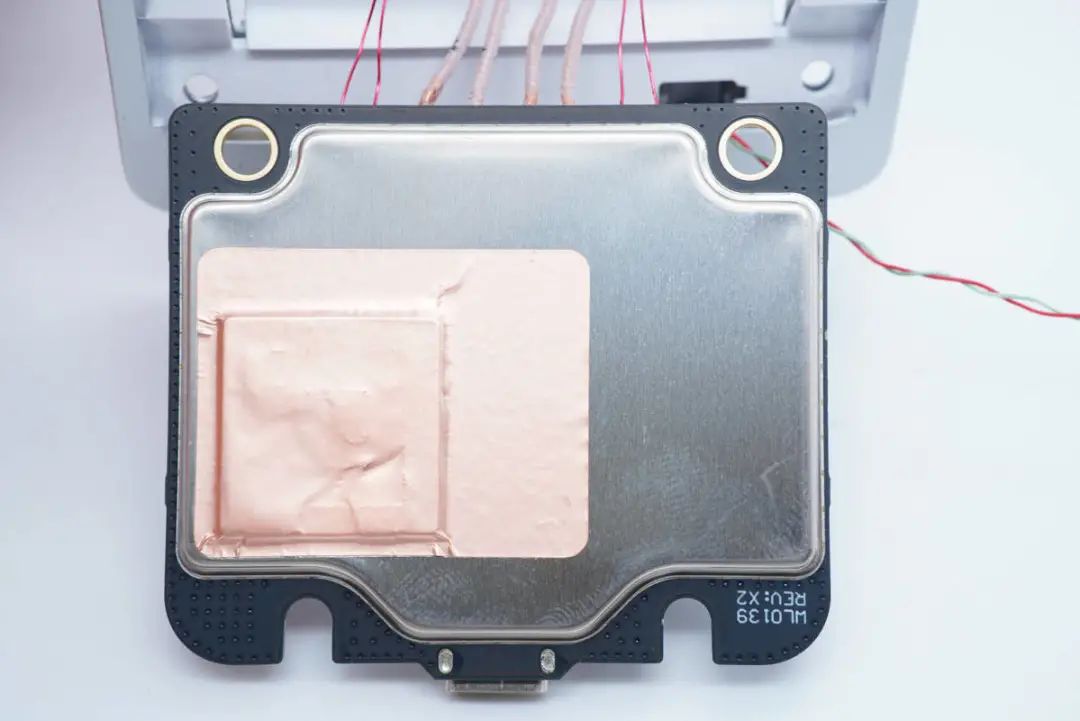

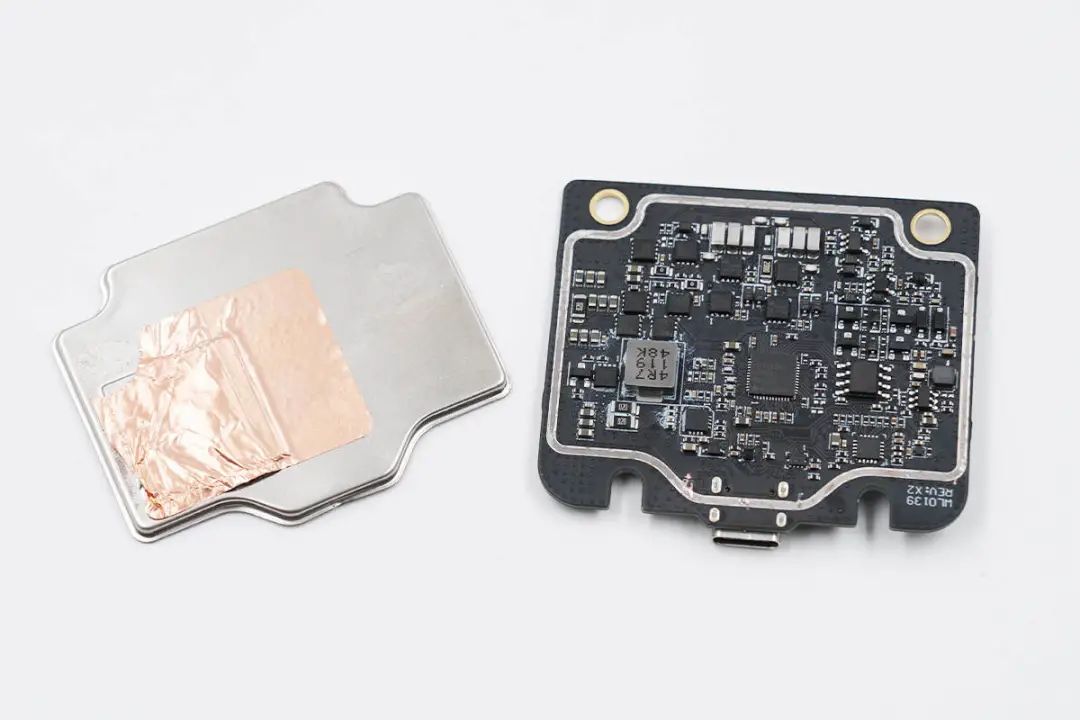

电路板正面覆盖屏蔽罩，镂空并贴有导热铜箔为发热元件散热。

将屏蔽罩拆掉，铜箔对应区域设有升压电路，铜箔主要为一颗电感散热。

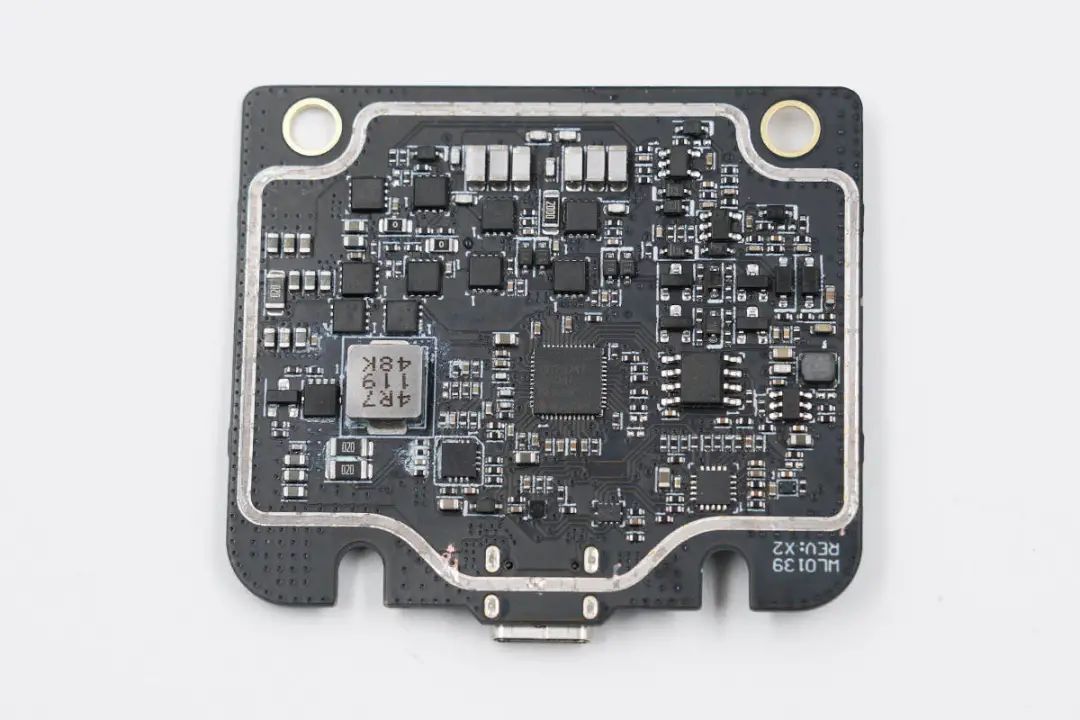

主板正面一览，设有无线充主控、驱动MOS管、升降压控制器等器件。

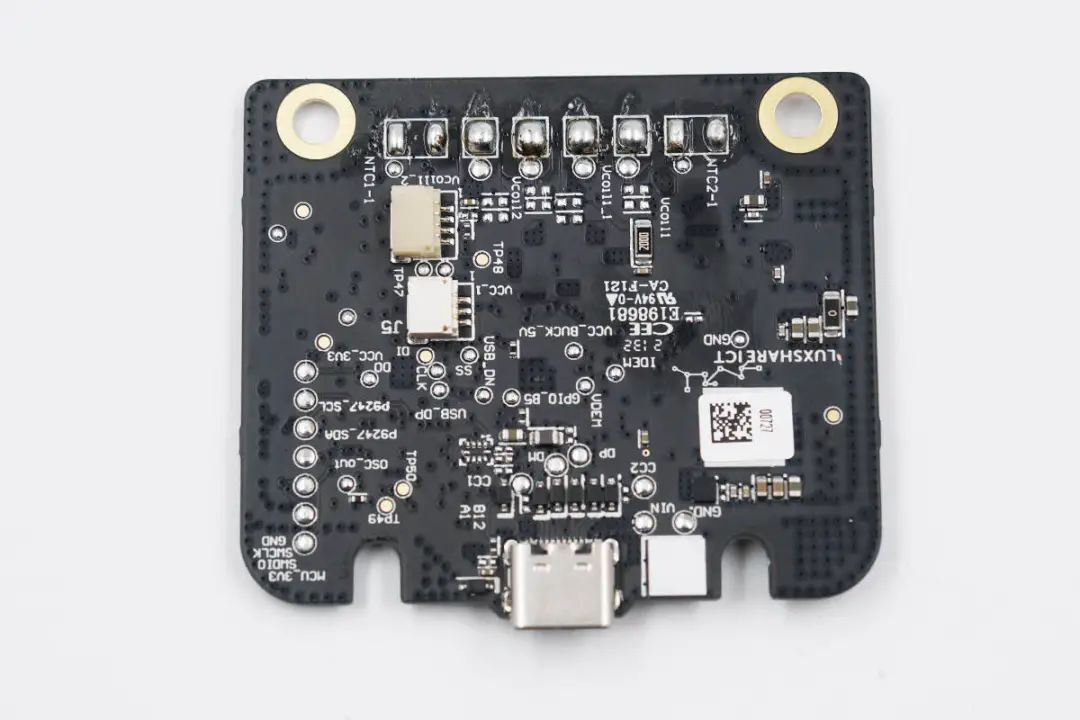

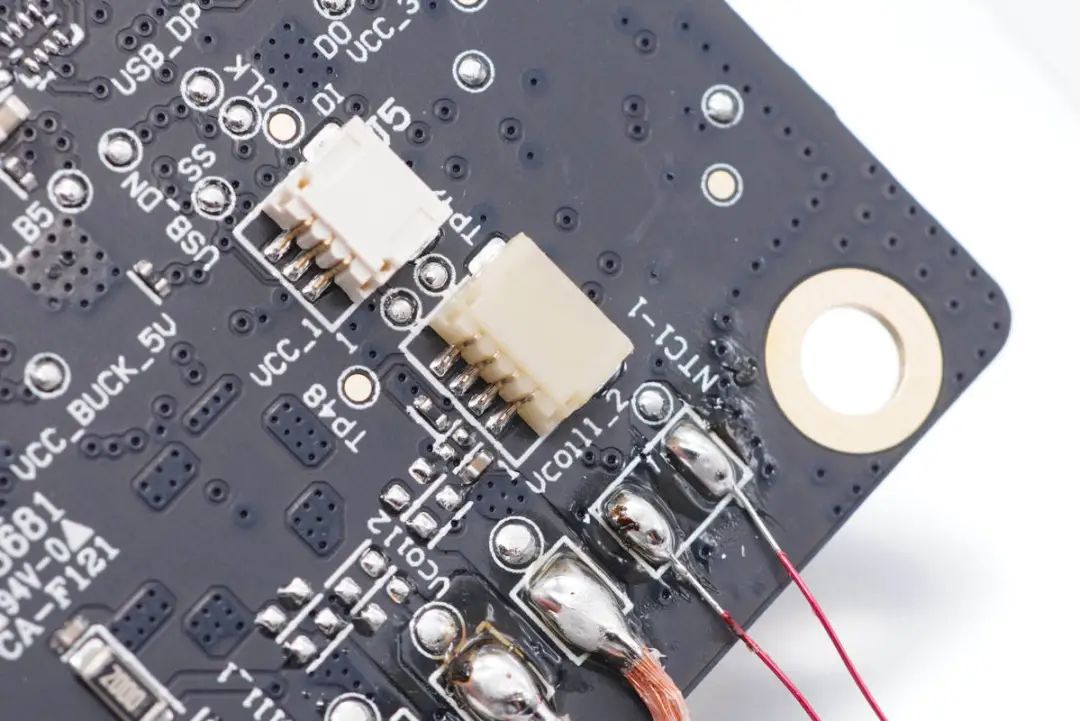

主板背面为无线充电线圈和热敏电阻焊点，还有USB-C输入接口和指示灯风扇连接插座。

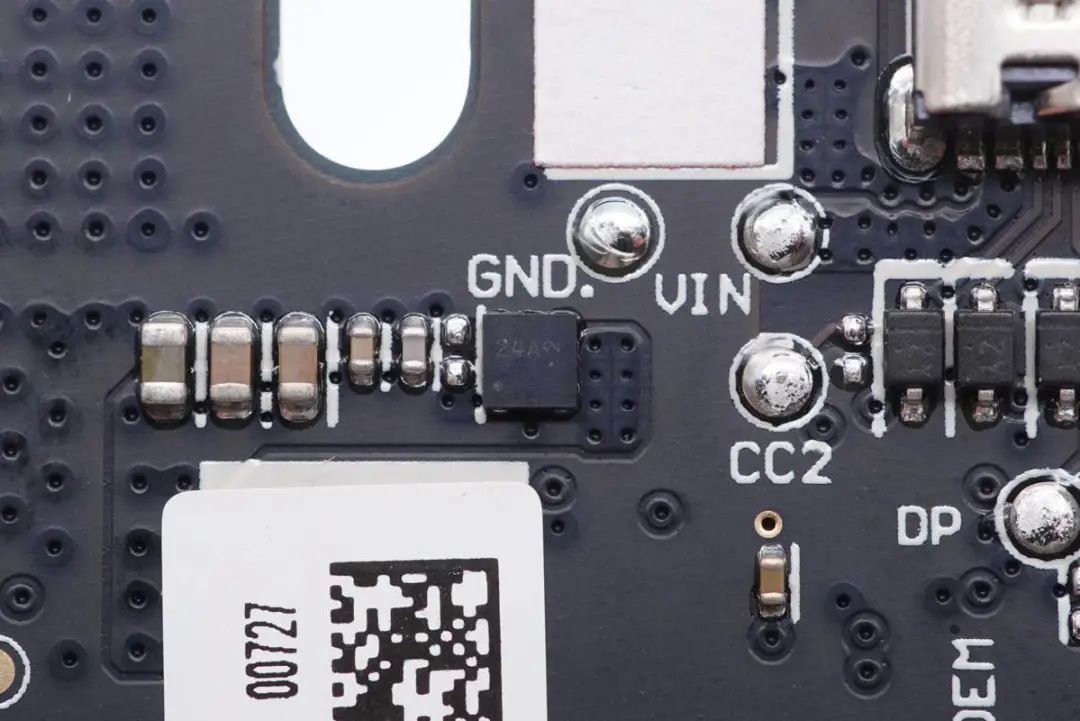

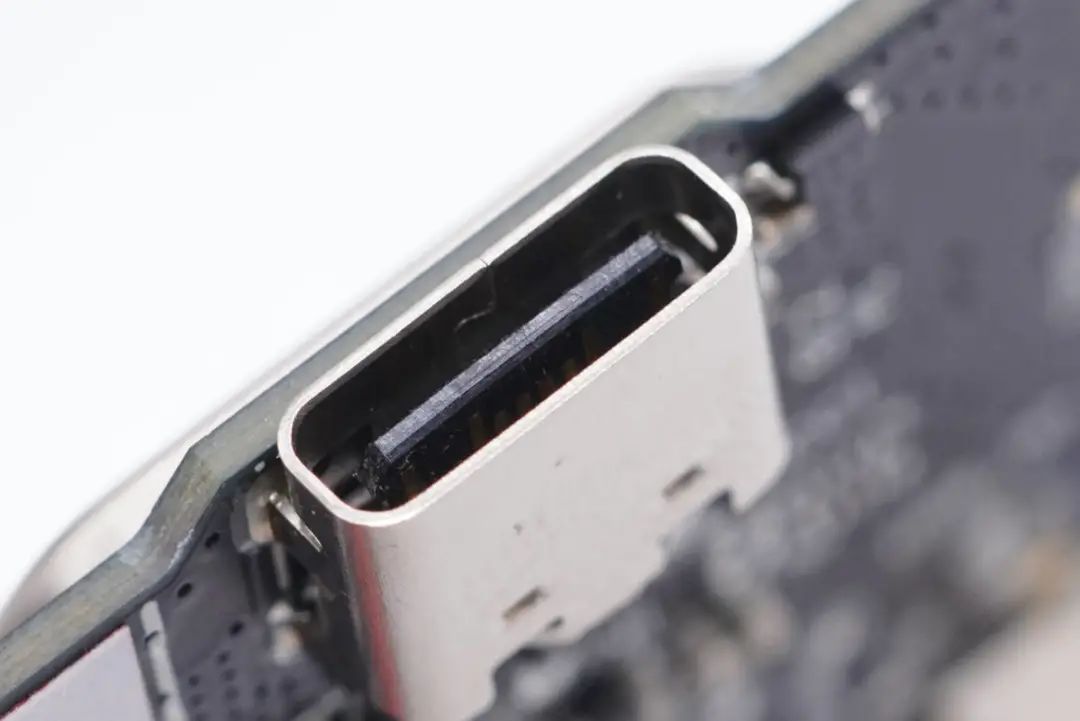

输入USB-C接口特写，过孔焊接，黑色胶芯不露铜。

输入端是一颗TVS，用于浪涌保护。

威兆 VS3510AE用于输入保护，PMOS，耐压30V，导阻10mΩ，采用PDFN3333封装。

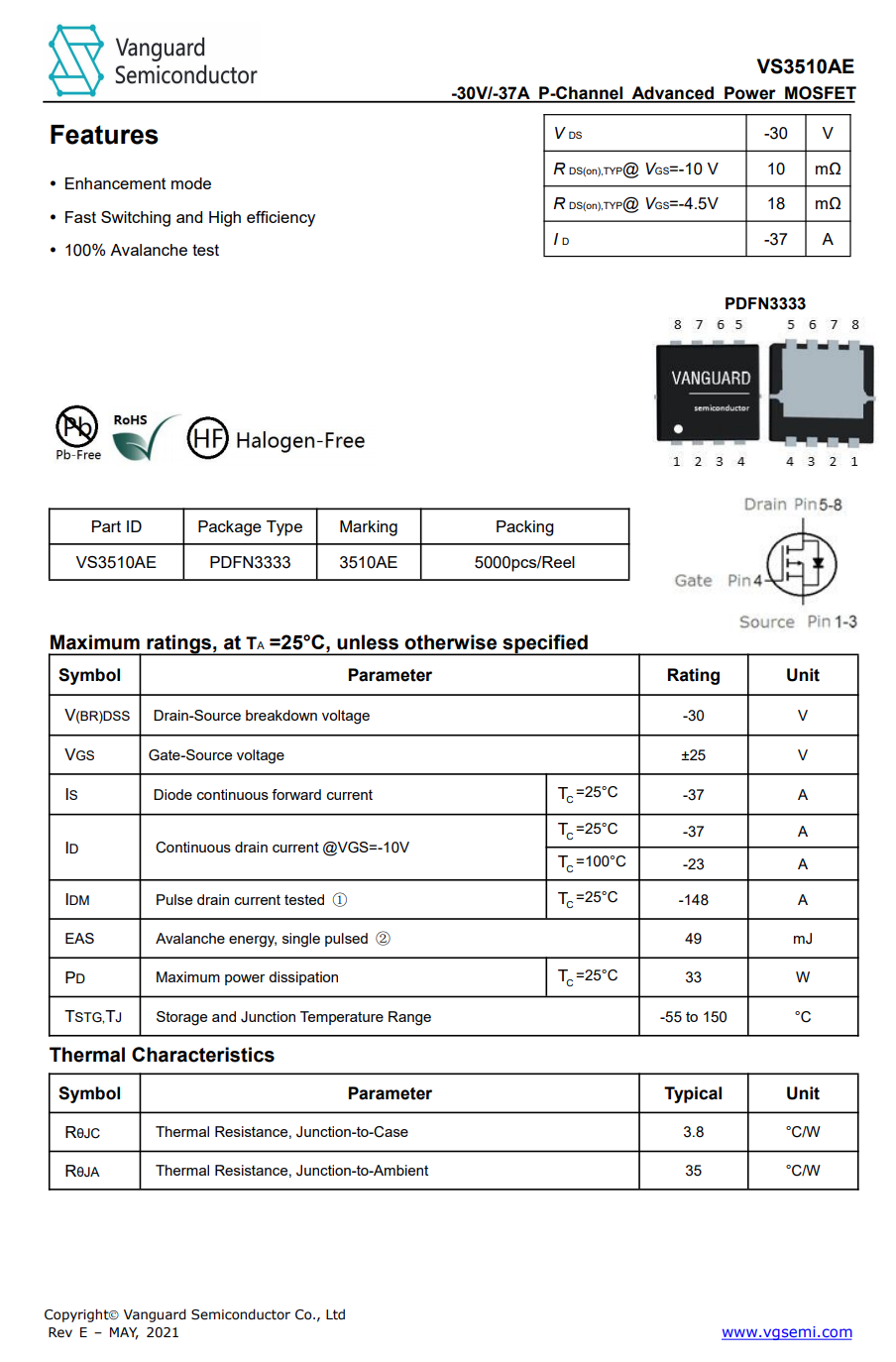

威兆 VS3510AE 详细资料。

充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。

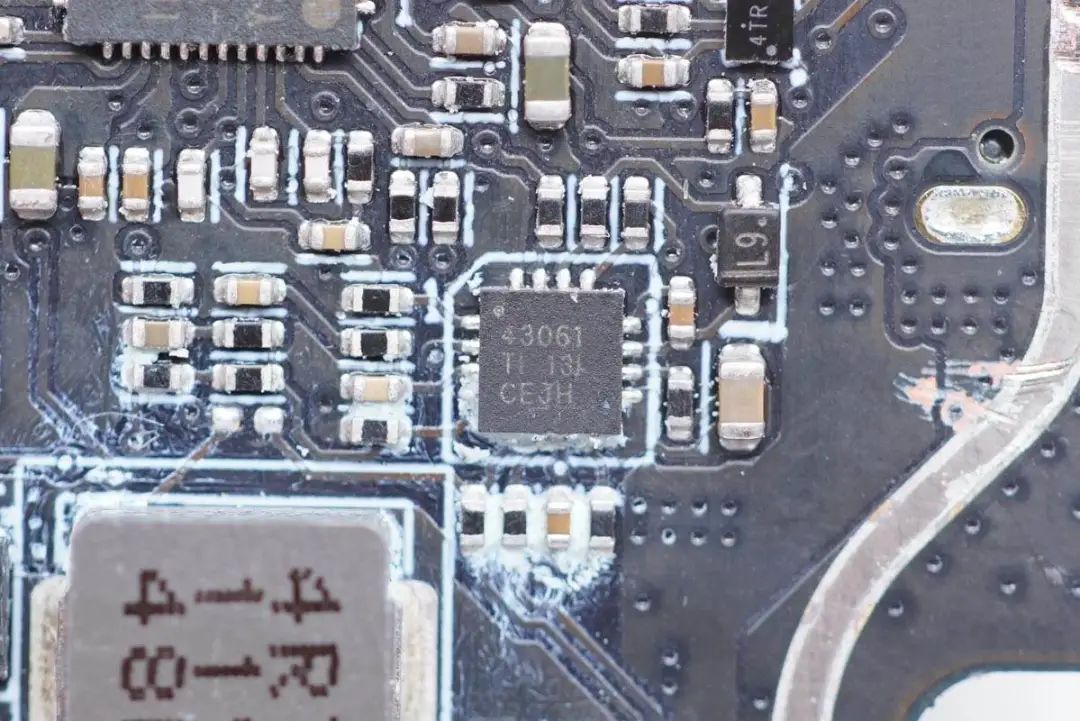

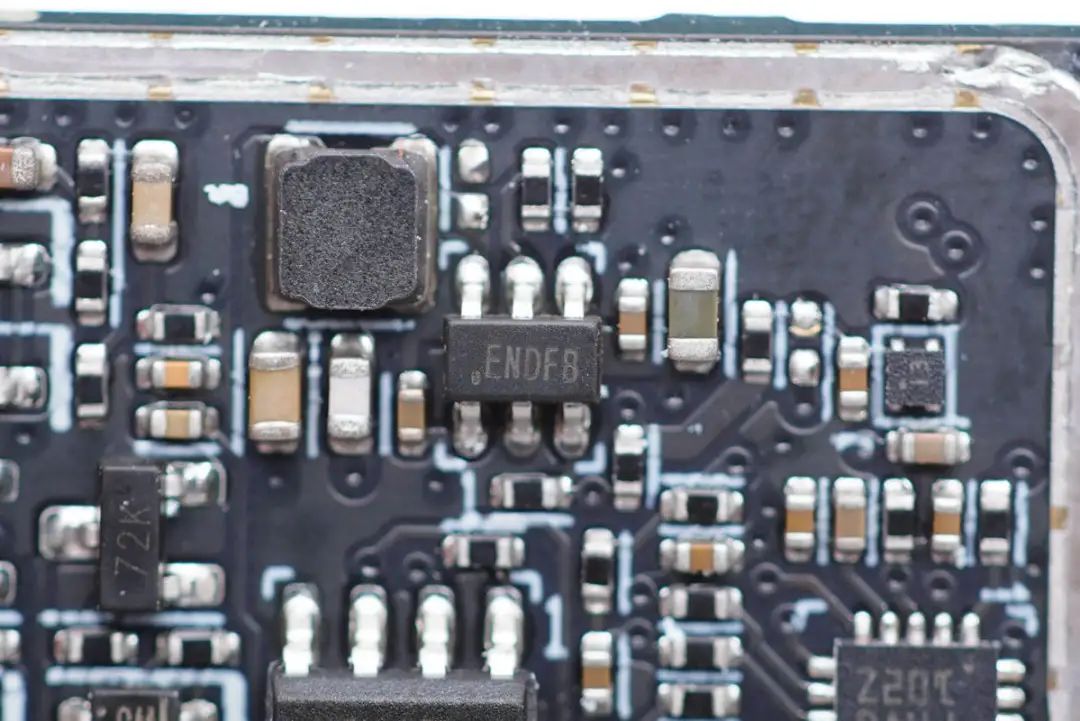

无线充电内置升压电路，同步升压控制器采用TI TPS43061，栅极驱动器针对低Qg的功率MOS优化，采用WQFN3*3封装。

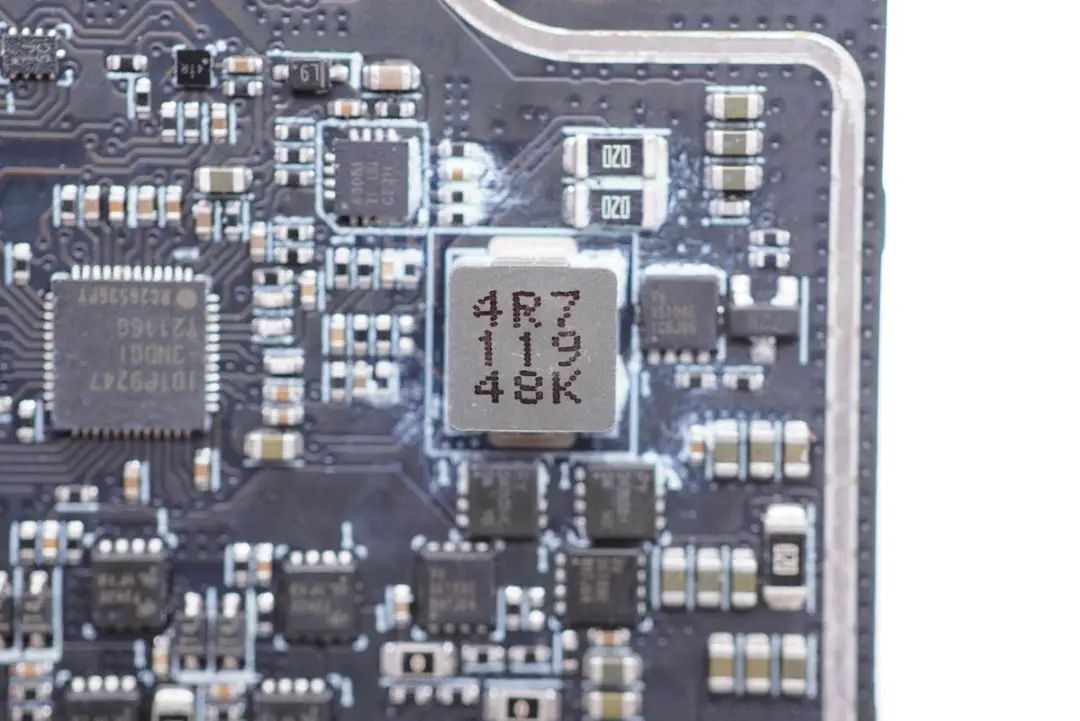

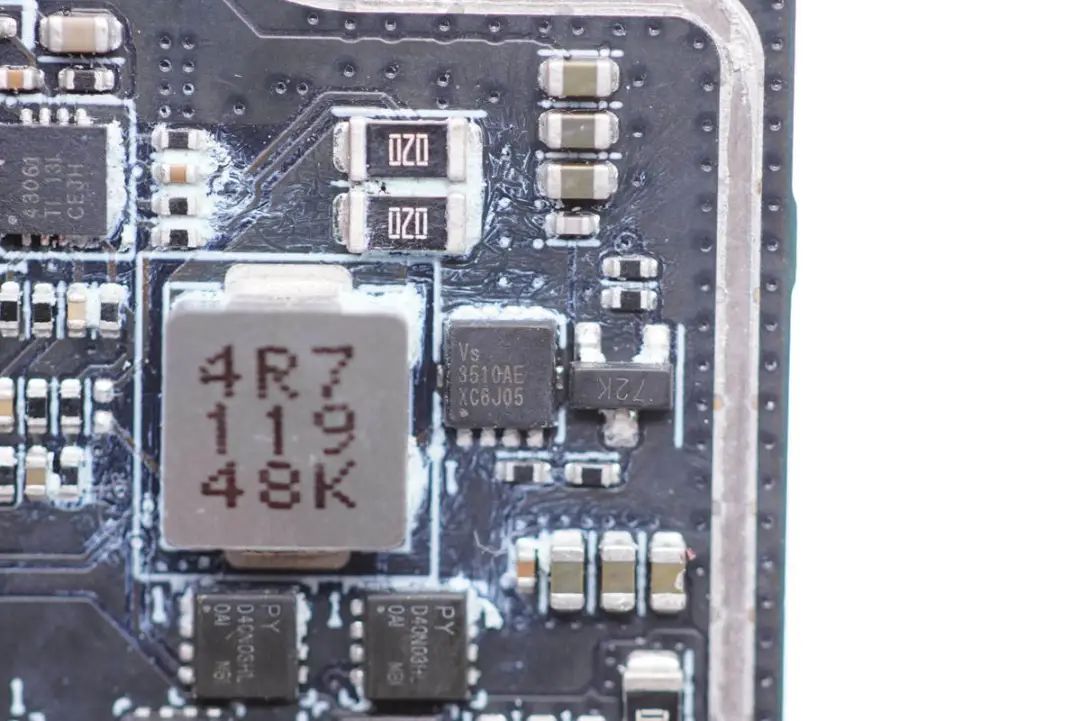

4R7合金电感，用于为无线充电功率级升压，配合无线充使用不支持精细调压的充电器供电时，动态调节输出电压，为手机实现高效无线快充。这颗电感打胶并覆盖铜箔加强散热。

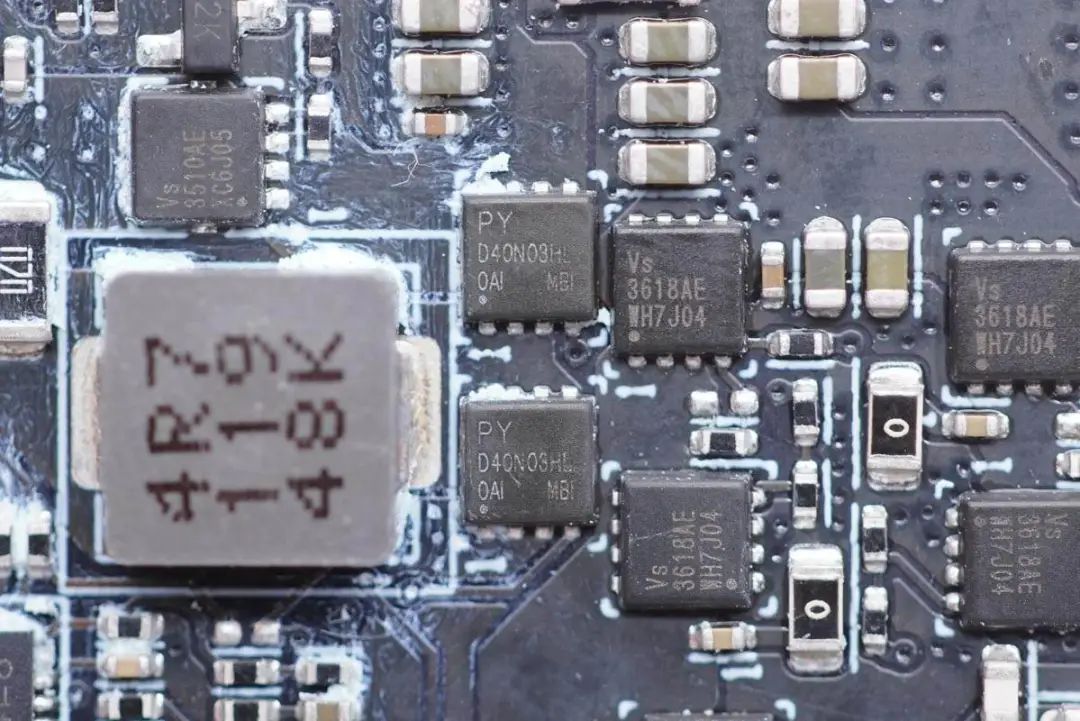

两颗功率管来自平伟，D40N03H，NMOS，耐压30V，导阻5.5mΩ，采用DFN3*3封装，用于无线充电同步升压。

矽力杰 SY8201 27V输入的同步降压转换器，内置开关管，具有快速响应，支持1A输出电流，用于无线充内部主控芯片供电。

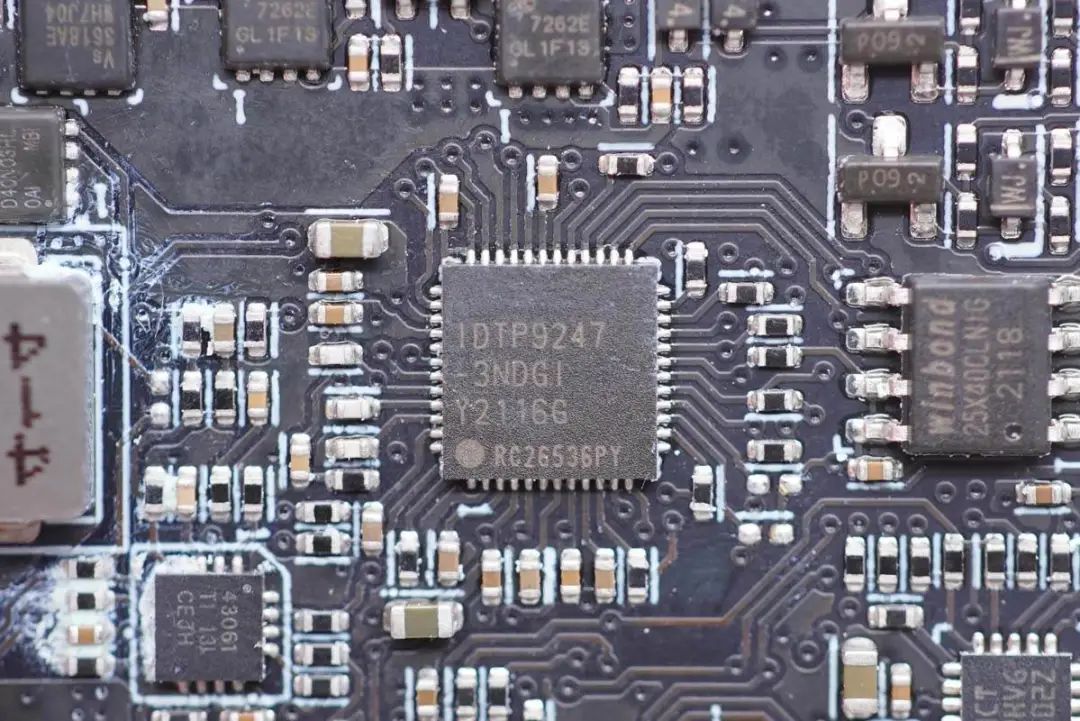

无线充电主控采用IDT IDTP9247，内置功率管驱动，用于无线充电发射控制。

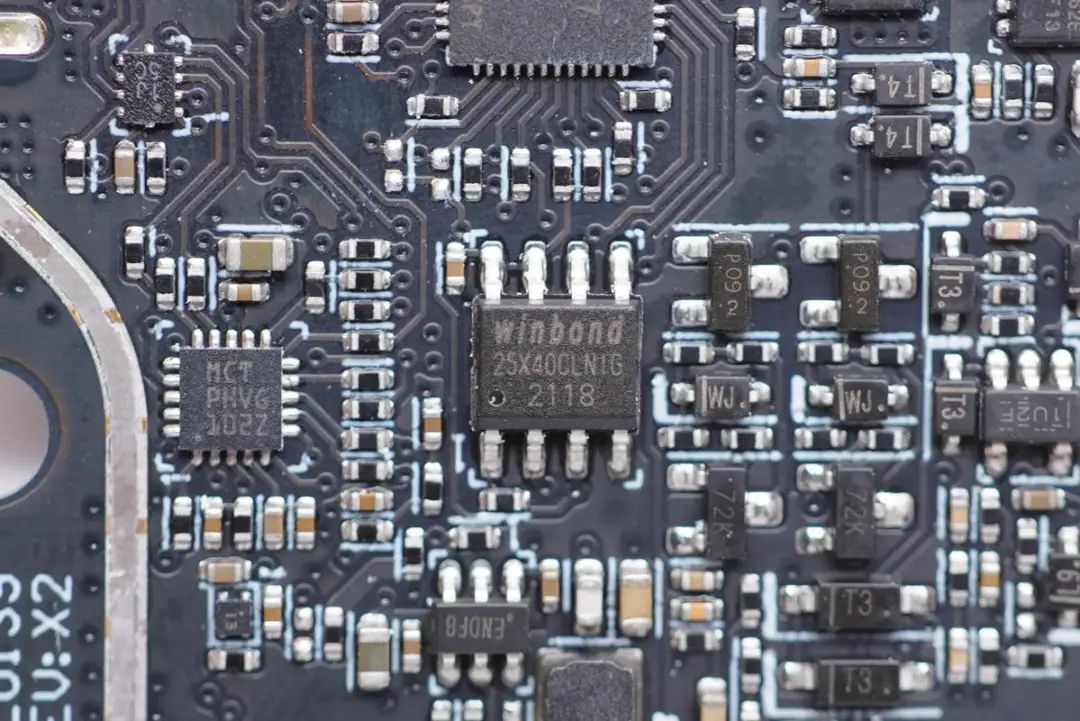

IDT无线充电方案特有的外置存储器，用于存储无线充电配置，采用华邦 W25X40CL。

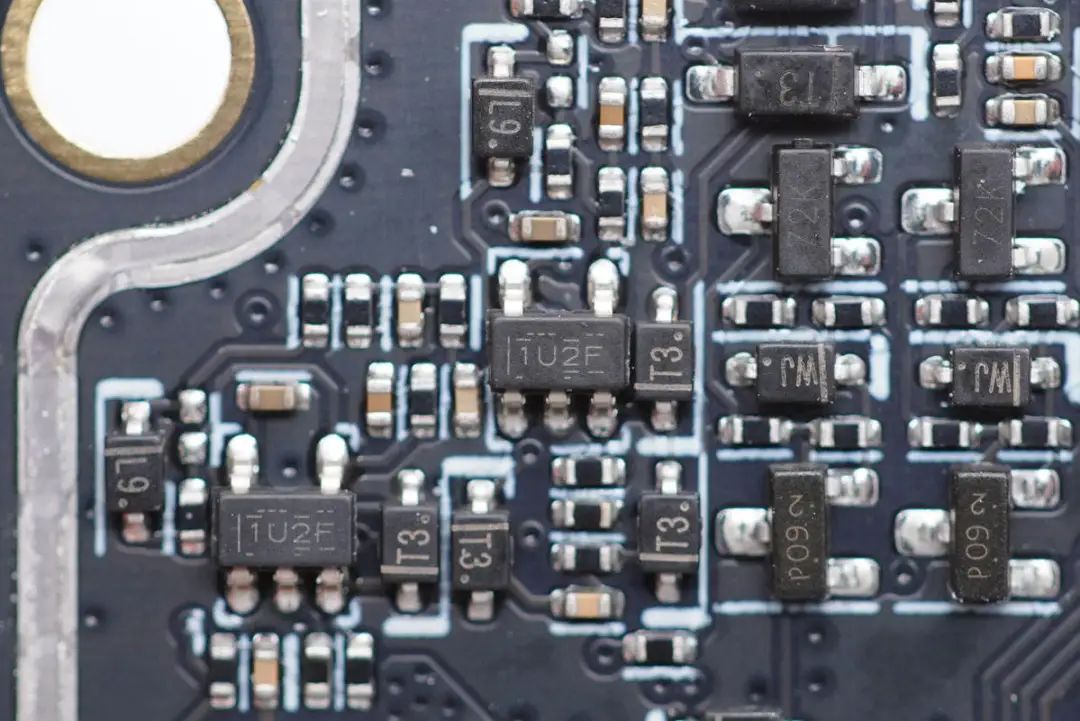

两颗TI TSV911通用单运放，用于无线充电信号处理，为轨对轨运放，SOT23封装。

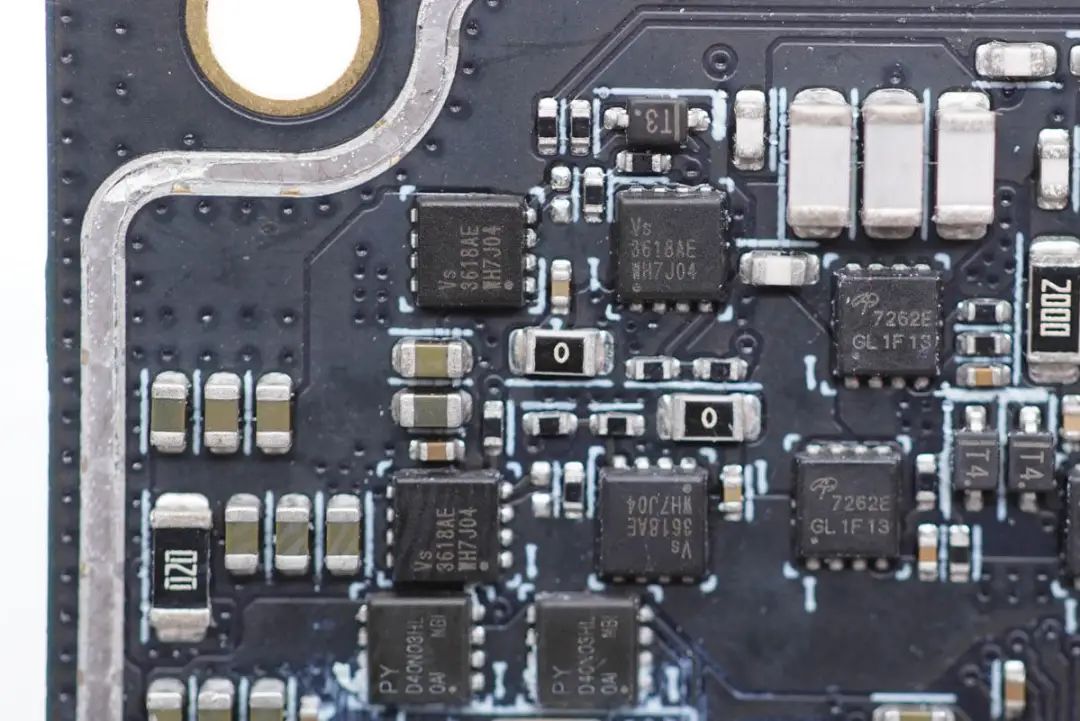

无线充电发射部分采用四颗威兆半导体 VS3618AE 组成全桥。VS3618AE为NMOS，耐压30V，导阻6.4mΩ，PDFN3333封装。

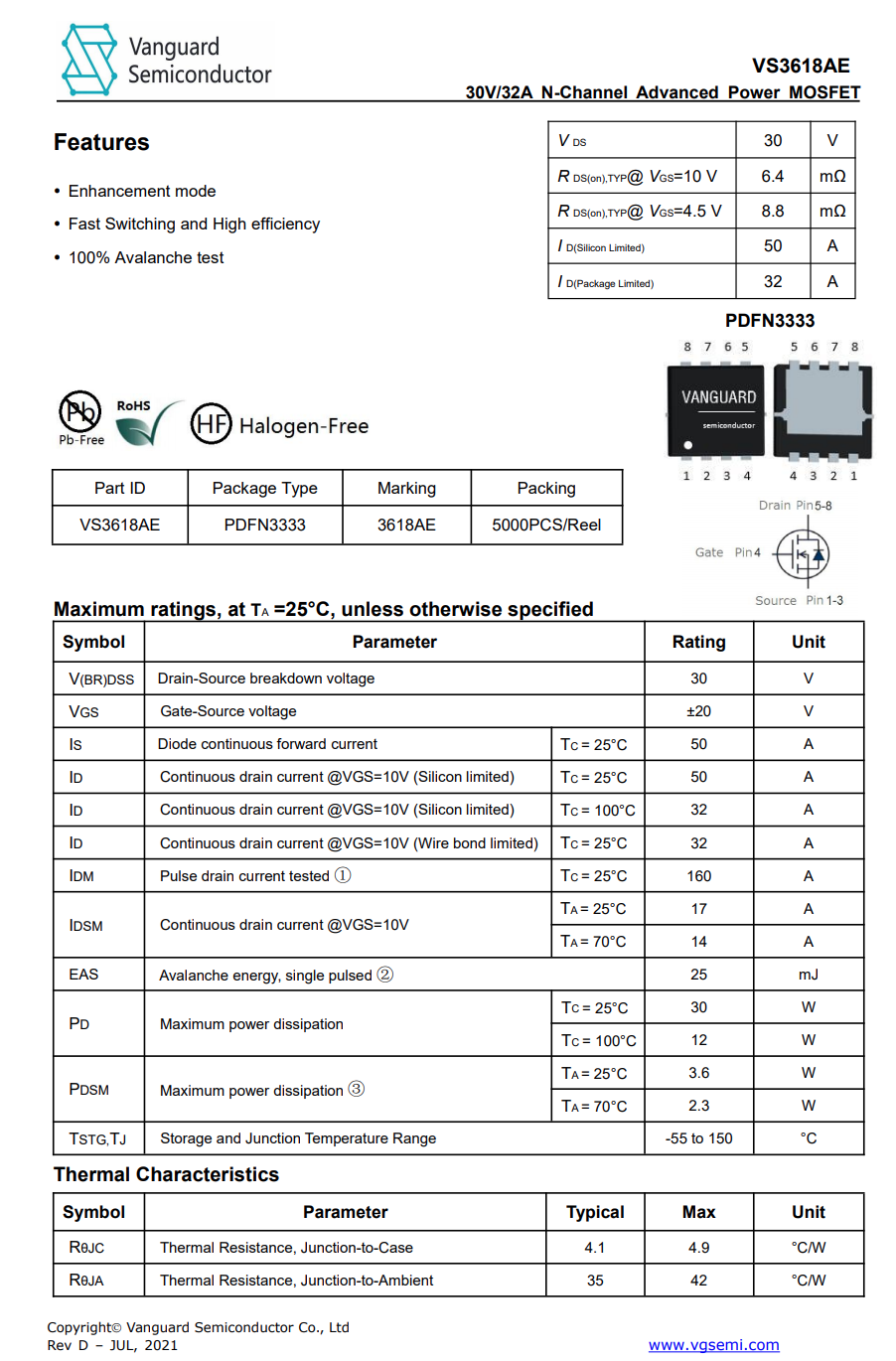

威兆 VS3618AE 详细信息。

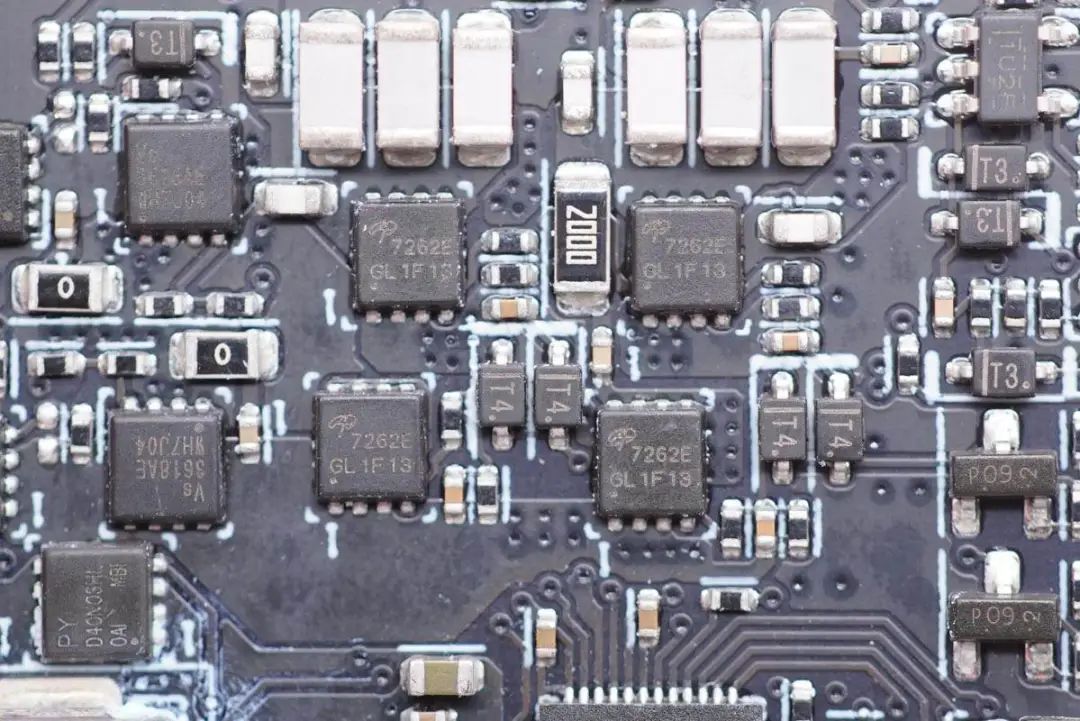

四颗万代 AON7262E用于横放和竖放两个无线充电线圈切换。

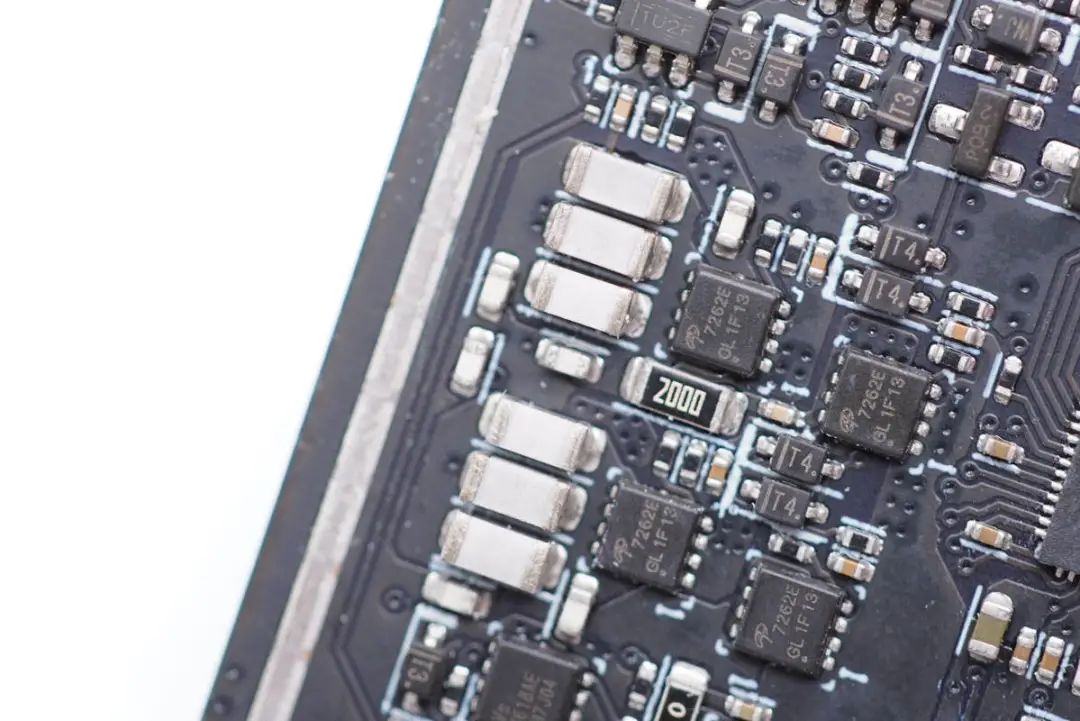

谐振电容使用1206封装NPO电容，三颗并联，共有两组分别对应两个线圈。

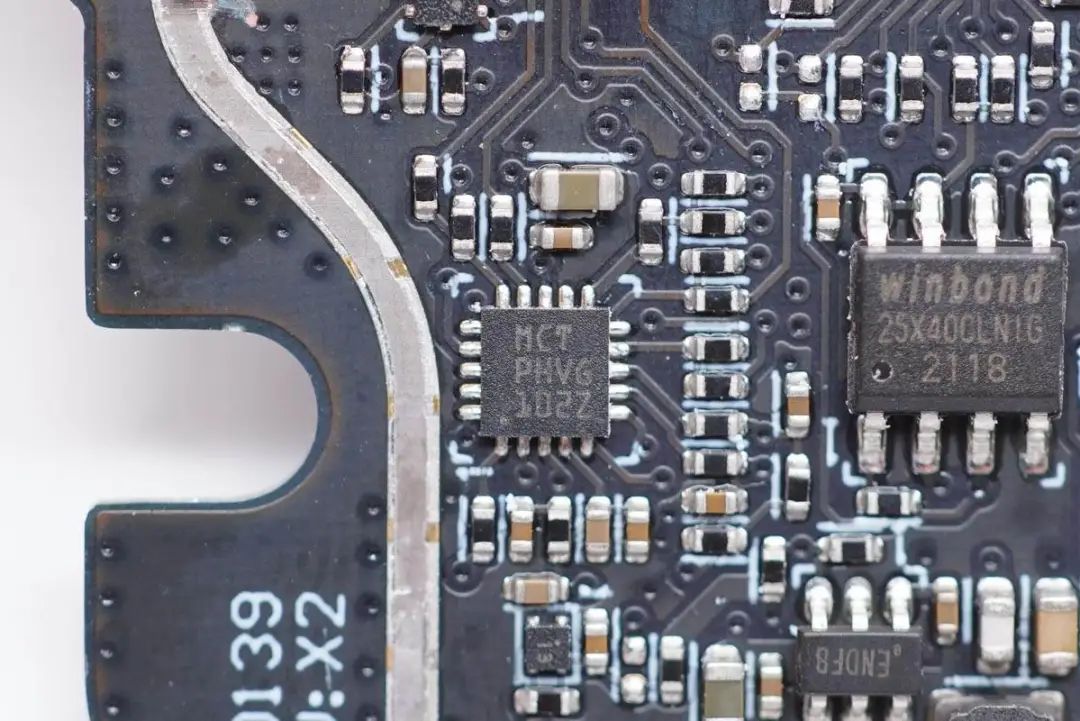

ST 丝印MCT的单片机，用于风扇控制及其他功能，定制型号，UFQFPN20封装。

主板背面连接指示灯和散热风扇的插座。

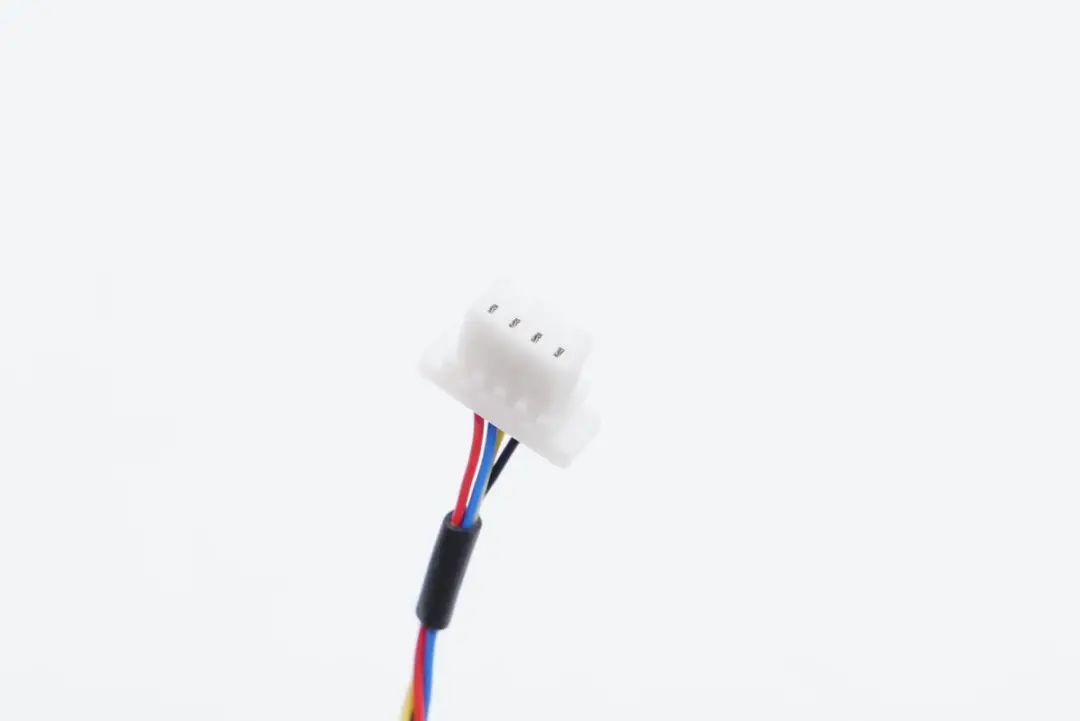

小风扇插头特写。

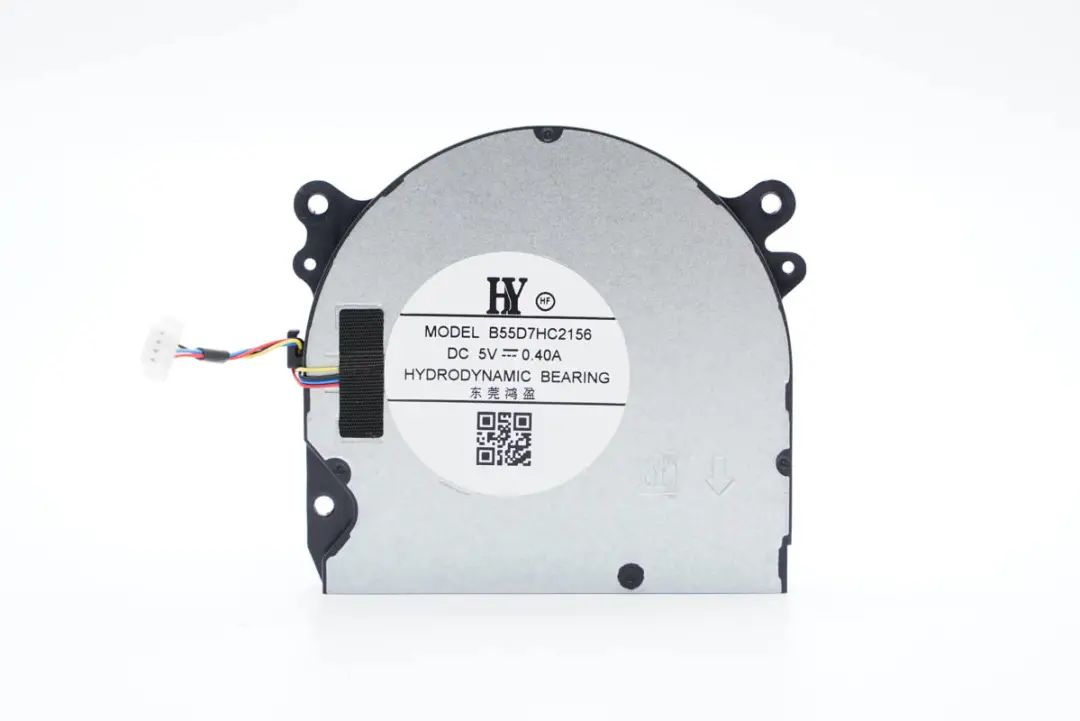

风扇金属壳上贴有信息贴纸，小风扇来自东莞鸿盈，型号B55D7HC2156，额定输入5V0.4A。

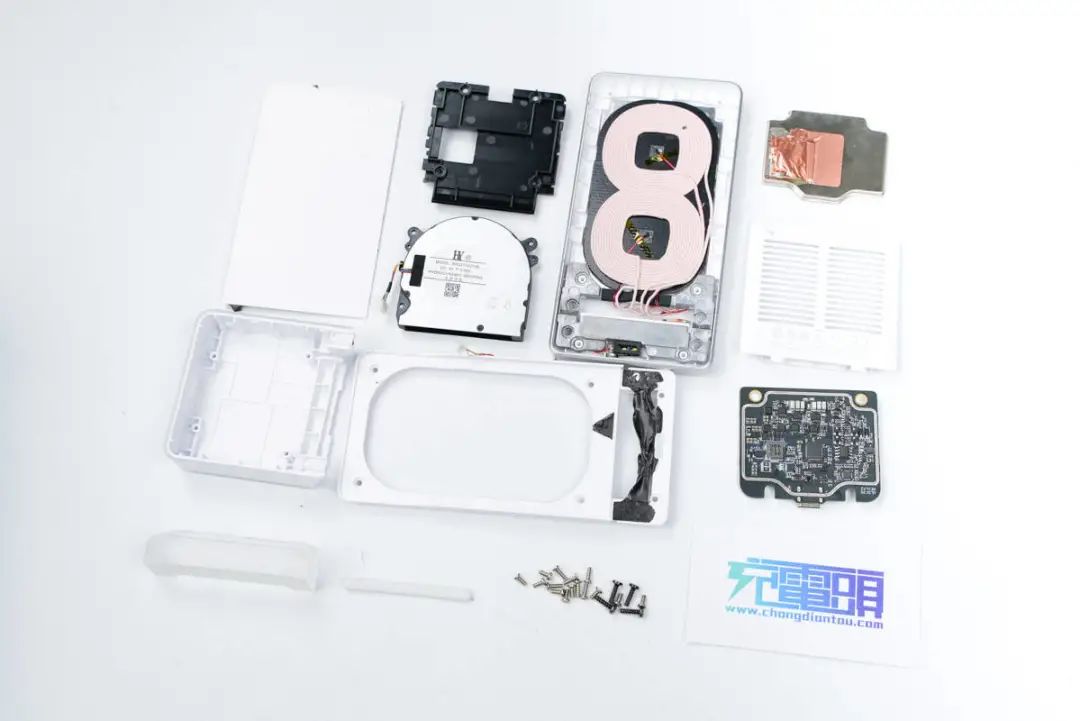

全部拆解完毕，来张全家福。

充电头网拆解总结

iQOO 8 Pro新机是iQOO品牌首款支持无线充的手机，而且一上便是高达50W的无线闪充，足见其诚意。专为手机设计的这款无线充电器不仅支持大功率无线充电，时下消费者看重的立式机身、双线圈、主动散热等特性也统统都有。

此外无线充采用Type-C口取电也让其能够兼容更多的充电器，像vivo的65W超级闪充更不用说，表现很好。而另一方面，产品通过了无线充qi认证，又让其不局限iQOO 8 Pro，也能为其它品牌设备进行无线充电。总的来说是一款非常符合主流需求的大功率无线充电器。

充电头网通过拆解了解到，无线充主要通过粘贴、螺丝固定等方式封装，风扇则是插拔式连接在无线充电路板上，整体的组装拆卸都非常方便。PCB板正面覆盖屏蔽罩以及贴有散热铜箔，拆开发现这款充电器采用的是IDT IDTP9247无线充方案，威兆VS3618AE MOS管进行驱动。

此外无线充设有TVS用于输入浪涌保护，还采用威兆VS3510AE进行输入保护。TI德州仪器TPS43061方案用于升压功率级供电，矽力杰SY8201降压为无线充主控供电。整体的用料做工十分可靠。
