iPhone12不标配充电器，37家原厂112款快充协议芯片获益
来源:充电头网发布时间:2020-07-27738浏览
询问 AIiPhone12系列新品发布时间日益临近，越来越多的信息从分析师和供应链等渠道传出，信息量巨大。就充电而言，手机全系标配USB PD快充功能和无线充电功能已是板上钉钉。不过除此之外，还有两个信息非常值得关注，其一是苹果最新的20W快充充电器已在国内获得CCC强制认证证书；其二是iPhone12系列将不标配充电器。

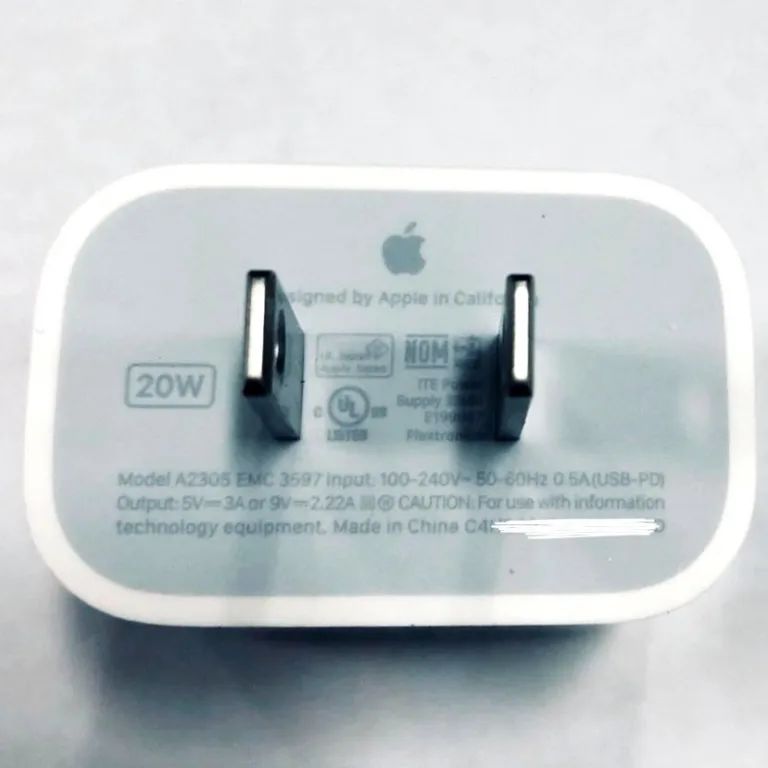

苹果最新开发的20W充电器相比18W PD快充而言，功率仅提升2W，电压覆盖范围也相同，按照苹果充电器的发展轨迹，绝不可能单纯为了提升一点点功率而推出新型号，所以不难推测，新款20W充电器极有可能支持革命性的充电技术——电荷泵充电。
再回到手机不标配充电器这件事情上，将充电器从手机的标准配件中移除，表面上看是苹果为了压缩成本，实际上也是为了避免资源浪费，毕竟很多iPhone用户的原装5W充电器都是处于闲置状态；同时，取消标配充电器也给了用户更多的选择空间，灵活度更高。
而从快充产业链的角度来看，无论是苹果即将推出新款20W电荷泵充电器，还是新机不再标配充电器，这都将对整个快充行业的发展产生重大影响。充电头网了解到，目前已有不少快充芯片原厂收到了客户定制20W快充芯片的需求；同时很多快充工厂也加大了对18W PD快充的布局力度，为迎接iPhone新机的上市做准备。
为了配合产业链做好充足的应对工作，充电头网先后为大家分享了《 iPhone 12不配充电器，市场迎来新机遇，41家品牌60款18W PD快充大拆解》、《 iPhone12不标配充电器，这24家快充电源芯片企业赚大发》以及《iPhone12不配充电器，72家快充代工厂浮出水面成幕后赢家》三篇行业报告。今天继续为大家带来的是市售主流USB PD快充充电器协议芯片汇总。

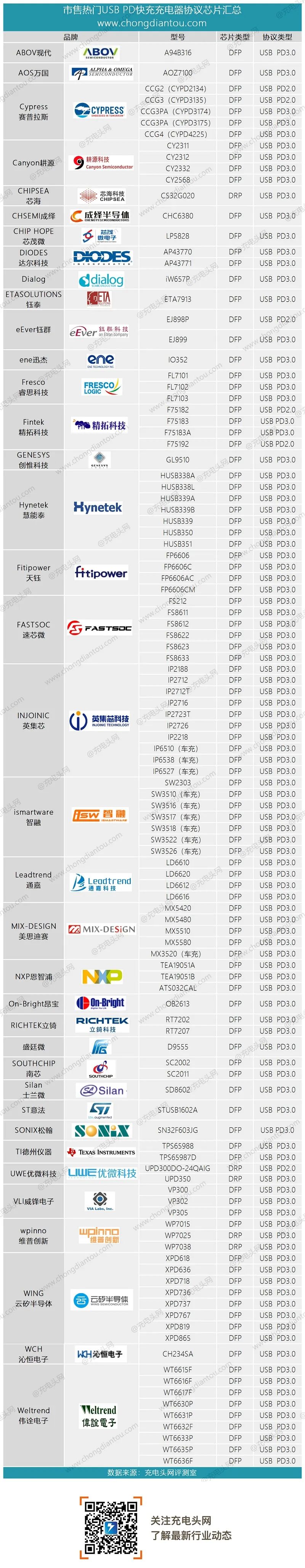

据充电头网不完全统计，目前已有赛普拉斯、慧能泰、天钰、英集芯、智融、南芯、优微、伟诠等37家芯片原厂推出了112款可用于USB PD快充充电器的协议芯片。下面就为大家分享各款芯片的应用案例。
同时，关于这些主流快充协议芯片的应用案例，大部分均可在充电头网上找到相应的拆解报告。小编也在下文中分别对这些拆解案例进行了相关的整理，大家可以点击产品案例的蓝色字体了解产品详情。
Cypress赛普拉斯

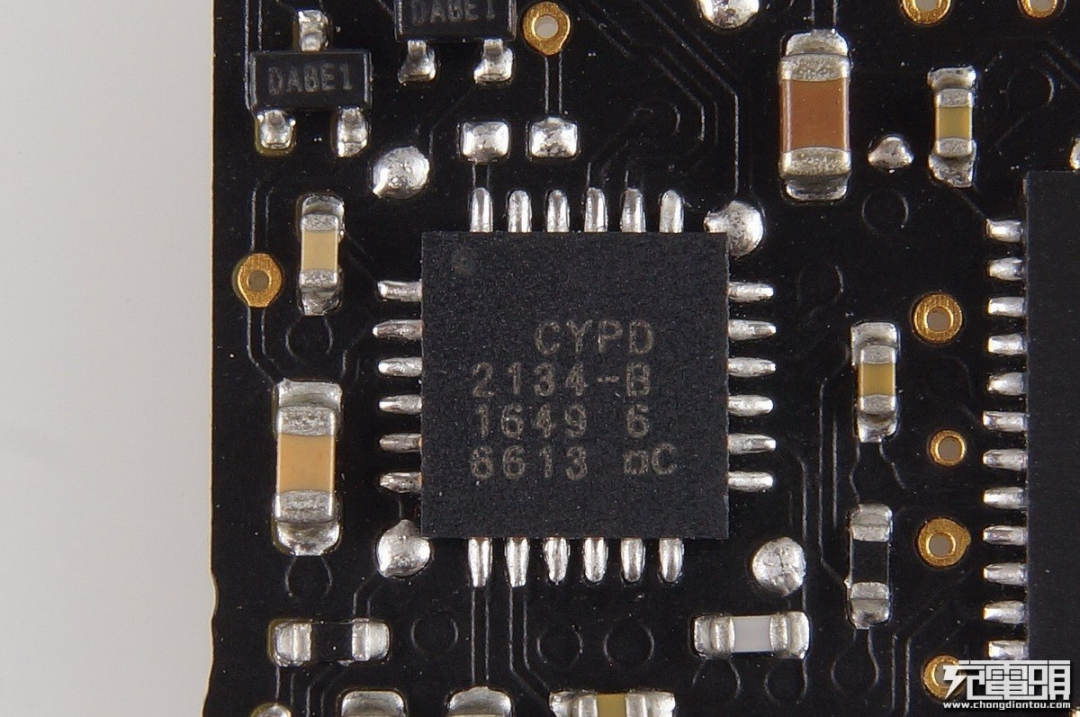

1、Cypress赛普拉斯CYPD2134
Cypress赛普拉斯CYPD2134属于EZ-PD CCG2系列，是一款USB Type-C型控制器，它符合最新USB Type-C型和PD标准，可为无源线缆、主动线缆和电源配件提供了一个完整的USB Type-C和USB供电端口控制解决方案。另外，还可将它使用在许多上行和下行方向端口的应用中。CCG2使用赛普拉斯的专用M0S8技术，该技术使用了带有 32 KB 闪存的 32 位 48 MHz ARM Cortex-M0 处理器；该处理器集成了一个包括 RP、RD和RA Type-C型电阻的完整的Type-C型收发器。
应用案例：
（3）拆解报告：爱比电 Type-C PD双口快充车载充电器AU48U
（4）拆解报告：XENTRIS 18W USB-C PD充电器

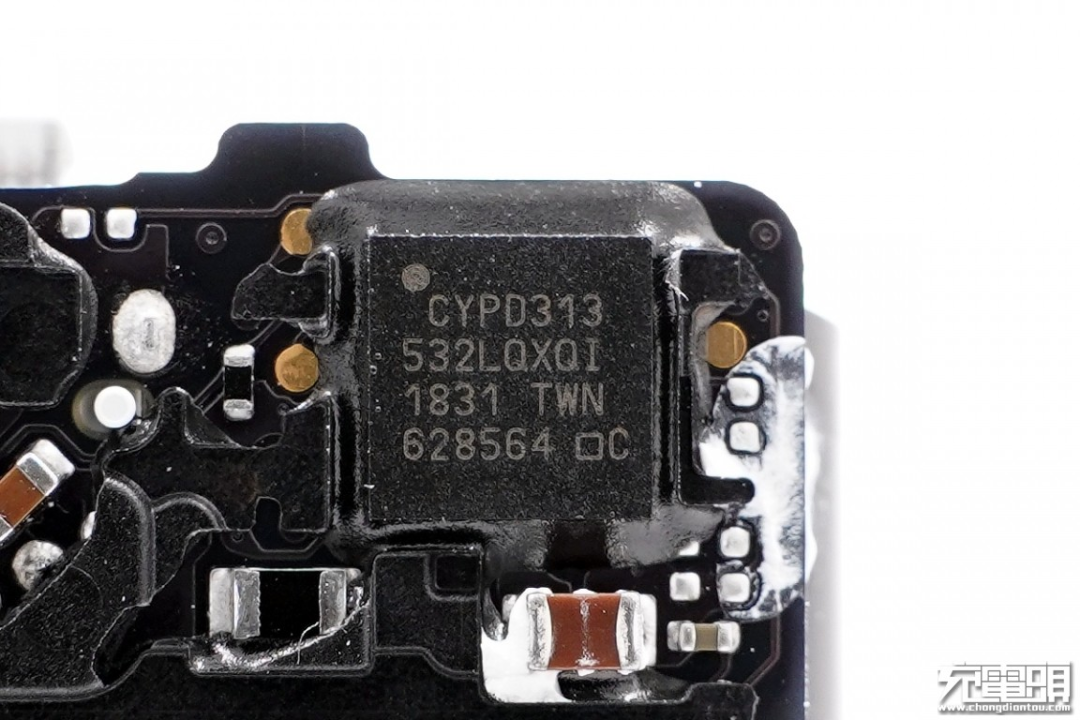

2、Cypress赛普拉斯CYPD3135
Cypress赛普拉斯CYPD3135属于EZ-PD CCG3系列，是一款高度集成的USB-C型控制器，符合最新的USB-C和PD标准，目前已经取得USB PD2.0认证。CCG3是一个完整的USB-C和USB电源端口控制解决方案，可用于笔记本电脑、显视器、拓展坞以及电源适配器等设备。
赛普拉斯CCG3使用Cypress专有的M0S8技术，具有32位、48-MHz ARM Cortex-M0处理器，具有128 KB闪存、8KB SRAM、20GPIOS、全速USB设备控制器。可用于认证的密码引擎、20V容错调节器，以及一对FET开关5V（VCON）电源，为电缆供电。CCG3还集成了两对栅极驱动器来控制外部VBUS FET和系统级ESD保护，电源领域应用中，CGG3常用封装有40-QFN、32-QFN两种封装形式。
应用案例：
（2）拆解报告：苹果原装18W USB PD快充充电器A1695（伟创力版）
（3）拆解报告：iPhone 11 Pro原装充电器A1696（港版）
（4）拆解报告：iPhone 11 Pro原装18W充电器A1694（韩版）
（6）拆解报告：苹果新款61W USB PD快充充电器A1947
（7）拆解报告：苹果96W USB PD快充充电器A2166
（8）拆解报告：ANKER安克USB PD双口快充车充A2229

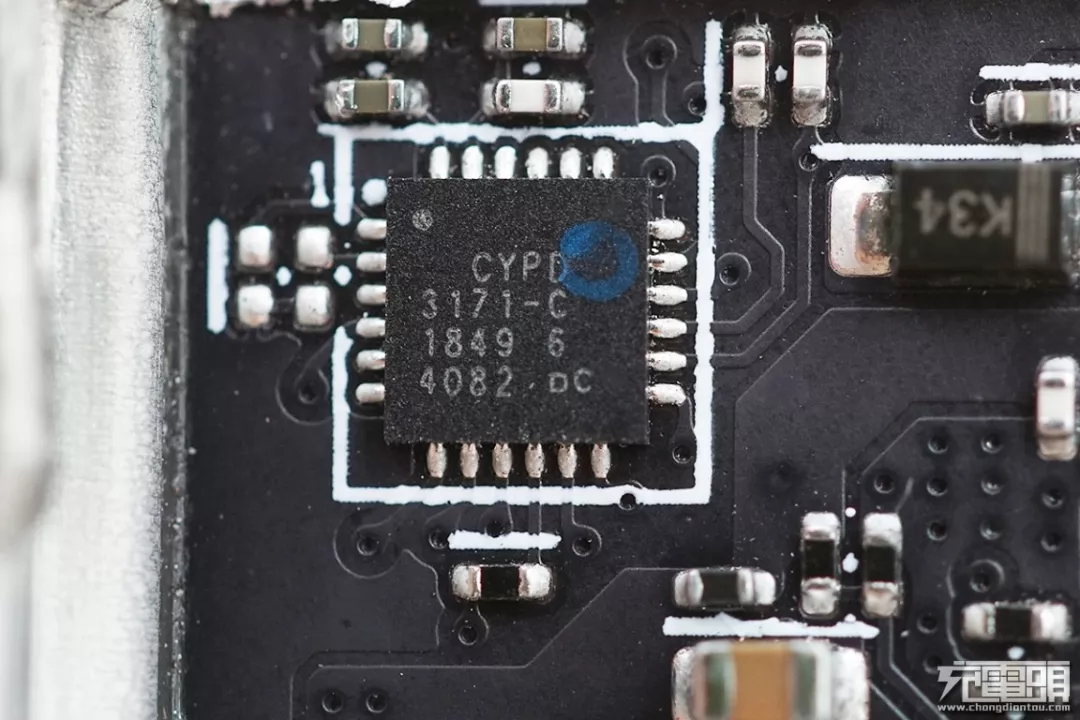

3、Cypress赛普拉斯CYPD3171
CYPD3171为赛普拉斯第三代产品EZ-PD CCG3PA，其内建ARM Cortex-M0处理器，64KB Flash 8KB SRAM，支持QC4.0、APPLE 2.4A，AFC、BC1.2等充电协议。
应用案例：
（1）拆解报告：ANKER 10000mAh移动电源A1235
（2）拆解报告：ANKER安克20000mAh PD移动电源A1281
（3）拆解报告：CHOETECH迪奥科100W USB PD快充移动电源
（4）27W PD快充：努比亚红魔10000mAh电竞移动电源拆解
（5）拆解报告：努比亚红魔27W USB PD氘锋移动电源快充版10000mAh
（6）拆解报告：thinkplus 14000mAh 45W PD快充笔记本移动电源
（7）拆解报告：HELPERS LAB 20000mAh 60W 双PD+QC移动电源

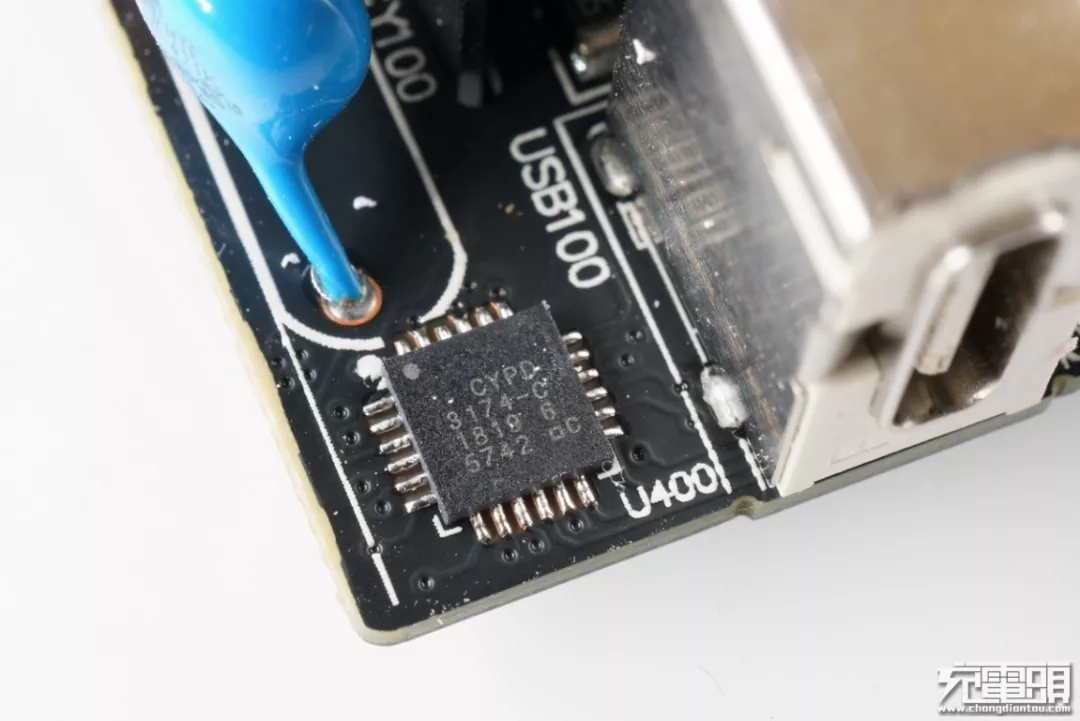

4、Cypress赛普拉斯CYPD3174
Cypress赛普拉斯CYPD3174支持PD3.0包括PPS协议，支持QC4.0，苹果2.4A等其他快充协议；内置多重全面的保护功能，内置32位 M0处理器，集成振荡器且无需外部时钟。
应用案例：
（2）拆解报告：MI小米65W 2A1C三口快充充电器AD653
5、Cypress赛普拉斯CYPD3175
Cypress赛普拉斯CYPD3175属于EZ-PD CCG3系列，是一颗通过了协会USB PD3.0（PPS）认证的芯片。
应用案例：
（2）拆解报告：ANKER Nano 18W USB PD快充充电器
（3）拆解报告：ANKER安克65W氮化镓4口桌面PD快充充电器
（4）内置氮化镓：ANKER PowerCore Fusion PD超级充拆解
（5）拆解报告：ANKER安克18W USB PD充电器A2019
（6）拆解报告：ZMI紫米65W USB PD快充六位延长线插线板CXP01
（7）拆解报告：ANKER PowerCore III Fusin 5K二合一充电器
6、Cypress赛普拉斯CYPD4225
USB PD协议芯片，赛普拉斯CYPD4225，属于赛普拉斯CCG4系列，双USB Type-C控制器，支持最新的USB Type-C和PD协议。
应用案例：
（1）拆解报告：ANKER 60W氮化镓双USB-C口充电器（A2029）
（2）拆解报告：Anker PowerPort Atom PD 4 100W充电器（A2041）
Canyon耕源科技
1、Canyon耕源科技CY2311
耕源USB PD3.0三合一识别芯片CY2311，TSSOP-16L封装。耕源CY2311符合USB PD Rev 3.0 v1.1，已经通过了USB-IF认证（TID：1061013），内置CC / CV控制器，支持Vout 20mV /步进3.3至20V、电流限制50mA /步至6A、e-Marker电缆检测等，并支持APPLE 2.4A、BC1.2协议识别。
应用案例：
（1）拆解报告：iWALK 30W USB PD快充充电器QC54
Dialog
1、Dialog iW657P
USB PD协议芯片采用Dialog的iW657P，这是一款USB PD控制器，允许移动设备改变充电器输出电压获得较高输出功率或较高效率。且支持PD3.0和PPS，同时向下兼容PD2.0，并支持QC4+技术。iW657P使用了Dialog专有的二次侧到一次侧数字通讯技术，当与iW1781或1791搭配时，只需要一颗光耦即可向一次侧传输全部需要的信息，其中包括输出电压请求，输出过电流限制，输出欠压，输出过压，故障和复位信号。
应用案例：
（1）拆解报告：联想27W USB PD快充充电器（康舒版）
（2）拆解报告：Smartisan锤子18W USB PD充电器CD106
（5）20W Super mCharge？魅族E3充电器UP1020首发拆解
eEver钰群科技

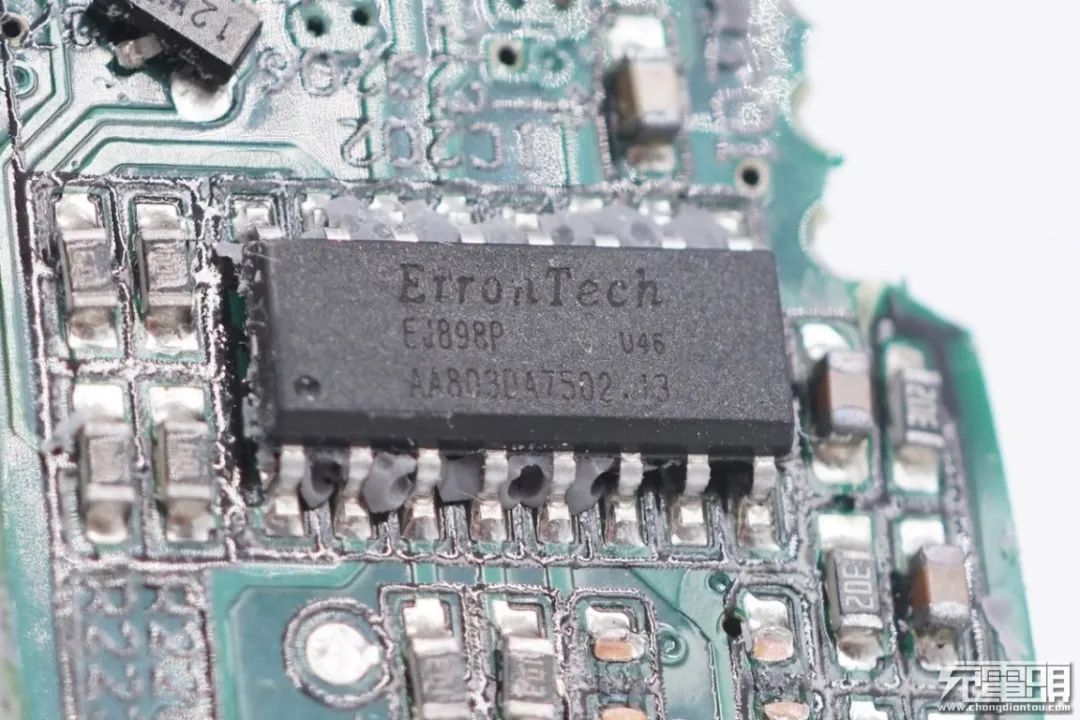

1、eEver钰群科技EJ898P
钰群科技USB PD 2.0快充协议芯片。
应用案例：
（1） 拆解报告：Phihong飞宏45W USB PD快充充电器
2、eEver钰群科技EJ899V
钰群EJ899通过了Quick Charge 3.0认证，可让手机充电速度提升两倍。EJ899不仅符合国际USB-IF协会最新制定的USB PD 3.0规范，可进行供电端 (Provider) 与受电端 (Consumer) 之间双向导电之电源供应，并满足电源传输之高度弹性，优化电源管理机制。
应用案例：
（1）拆解报告：IDMIX 1A1C 18W PD快充充电器
Fresco睿思科技

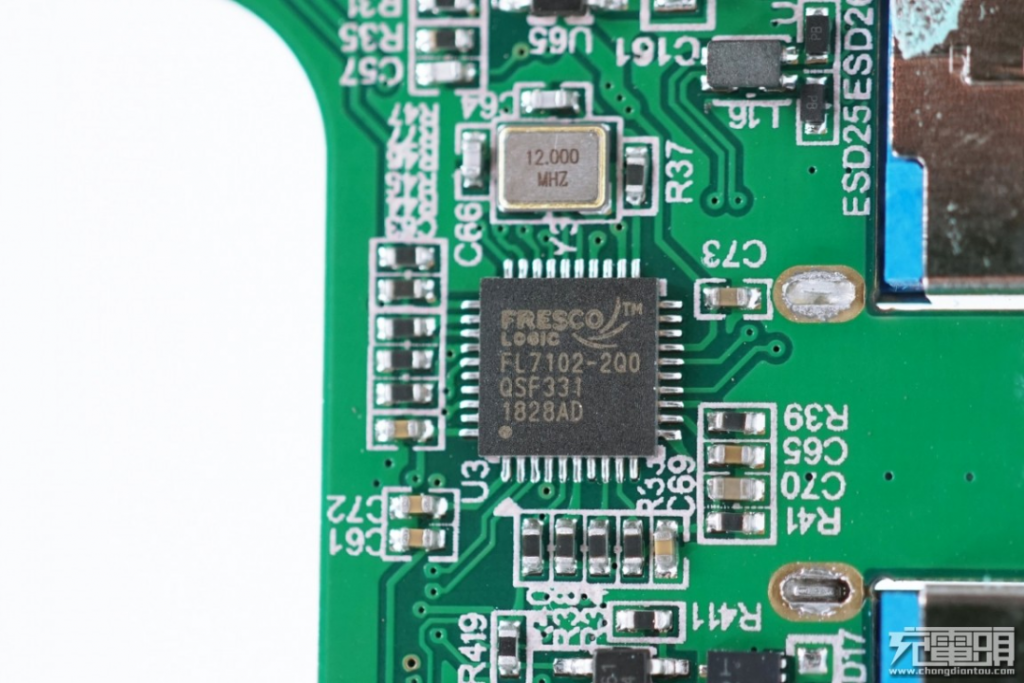

1、Fresco睿思科技FL7102
Fresco睿思FL7102是一款高度集成的PD控制器，适用于新兴的USB 3.1 Type-C连接器。它是一种先进的Type-C Power Delivery控制器，支持PD 3.0。FL7102-2Q0支持两个PD端口，FL7102-2L0支持一个PD端口。它们具有集成的Aux开关，Billboard设备，Vconn开关，并在单个芯片中支持TCPC规范。它们可以针对各种应用配置为DFP，UFP或DRP。
应用案例：
（1）拆解报告：UGREEN绿联USB-C多功能转换器CM260
（2）拆解报告：UGREEN绿联3A1C四口多功能扩展坞（带SD卡槽版）
（6）拆解报告：Baseus倍思口风琴五合一HUB智能转换器
Fintek精拓科技

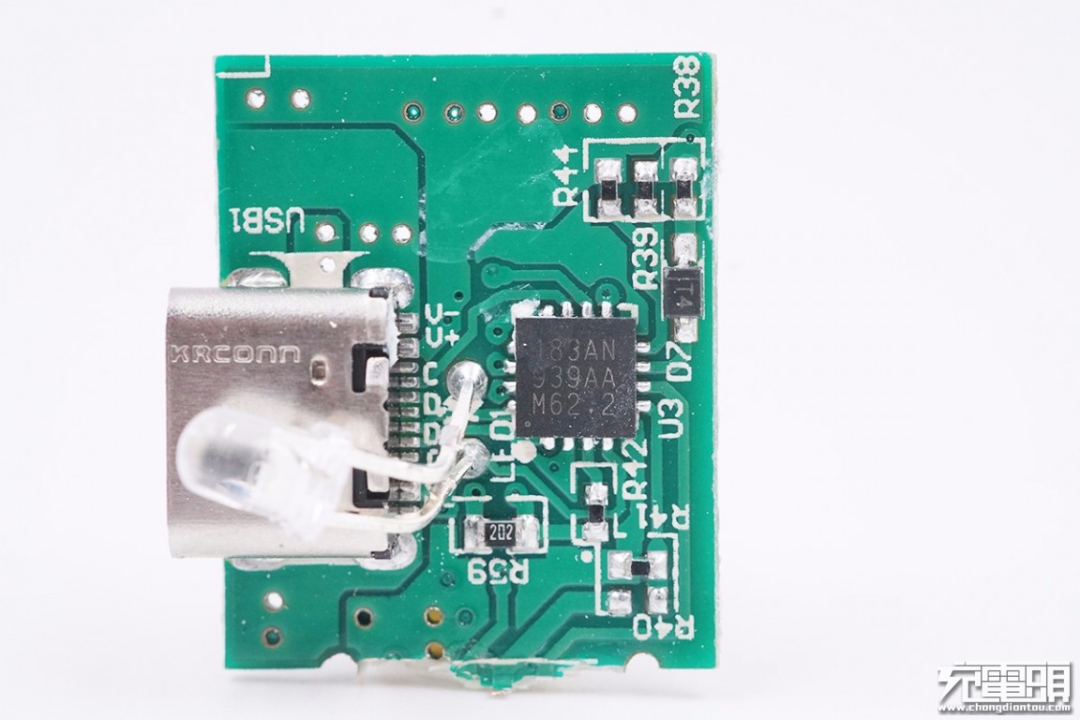

1、Fintek精拓科技F75183A
Fintek精拓科技F75183A支持高通QC 4.0/4.0+快充；同时也支持USB PD2.0/3.0 (PPS)。
应用案例：
（1） 拆解报告：Lapo 65W USB PD氮化镓快充充电器
（2）拆解报告：ROxANNE 66W氮化镓USB PD双口快充充电器
（3） 神秘18W QC4+充电器拆解，内置精拓USB PD控制器F75183A
Hynetek慧能泰
1、Hynetek慧能泰HUSB338A

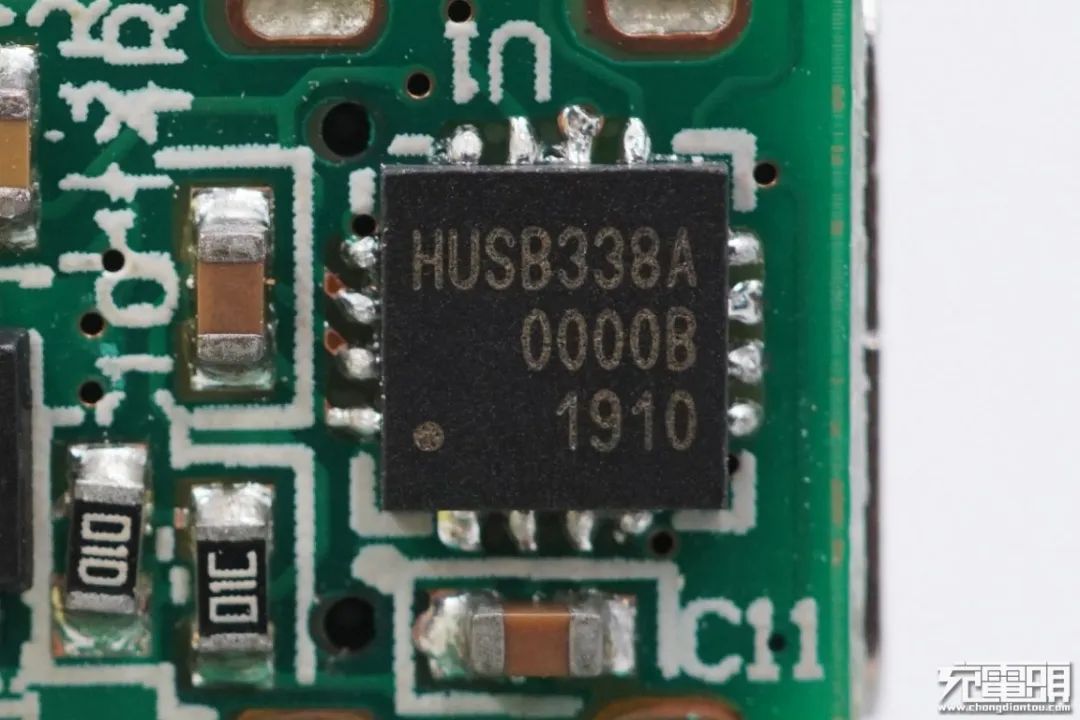

Hynetek慧能泰HUSB338A芯片外围电路简单，简单易用，免烧录；集成电压环路补偿和电流环路补偿网络，已经包含次级侧补偿电路；VBUS 和VIN引脚快速放电；CC引脚支持20V高压，有效保护CC脚与VBUS短路的风险；4mmx4mm QFN-16封装 。此外这款芯片已经通过了USB PD3.0认证，充电头网此前已经对其进行过相关报道。
应用案例：
（1）拆解报告：biaze毕亚兹18W USB PD快充充电器
2、Hynetek慧能泰HUSB338L
USB-C接口的输出协议芯片来自Hynetek慧能泰，型号为HUSB338L。这是一颗高性能、高集成度的 USB Type-C Power Delivery（电力传输）控制器，它集成了PD3.0、PD2.0、PPS、HVDCP、BC1.2 等协议。目前HUSB338L已经通过了USB PD2.0 认证（TID 号 1000151，XID 号 0005398）和USB PD3.0认证（TID 号 1000189，XID 号 0005399），具备SOP-14L 和 QFN-16L两种封装形式，适用于电源适配器、车载充电器、移动电源等应用场合。
应用案例：
（1）拆解报告：belkin 30W USB PD快充车载充电器（1A1C）
（2）拆解报告：爱否开物18W USB PD快充充电器HKL-USB53
（3）拆解报告：Benks邦克仕18W USB PD充电器PA32

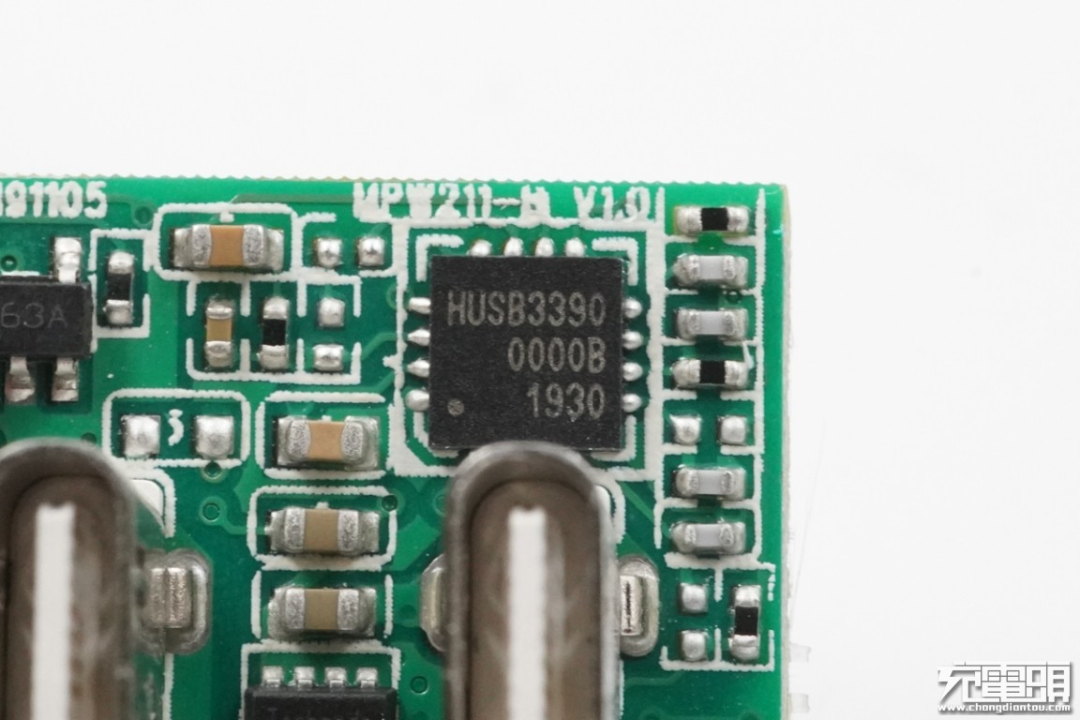

3、Hynetek慧能泰HUSB339
USB-C2口的协议芯片特写。HUSB339是一颗高性能、高集成的USB Type-C Power Delivery（电力传输）控制器，集成了PD2.0、PD3.0、PPS、QC2.0/3.0、BC1.2、5V2.4A等充电协议；支持SOP-14L和QFN-16L两种封装模式；适用于电源适配器、车载充电器、移动电源等应用场合。HUSB339芯片已经通过了USB PD3.0认证，TID 62。
应用案例：
（1）贝尔金入局氮化镓快充：首款68W双C口GaN充电器拆解
（4）拆解报告：SlimQ 65W氮化镓USB PD快充充电器1A1C
（5）拆解报告：南孚Aircharge 65W PD快充充电器NFTAC203
（6）拆解报告：AKAVO爱否开物1A1C 65W PD快充充电器RWD065D
（7）拆解报告：图拉斯30W 1A1C USB PD快充充电器

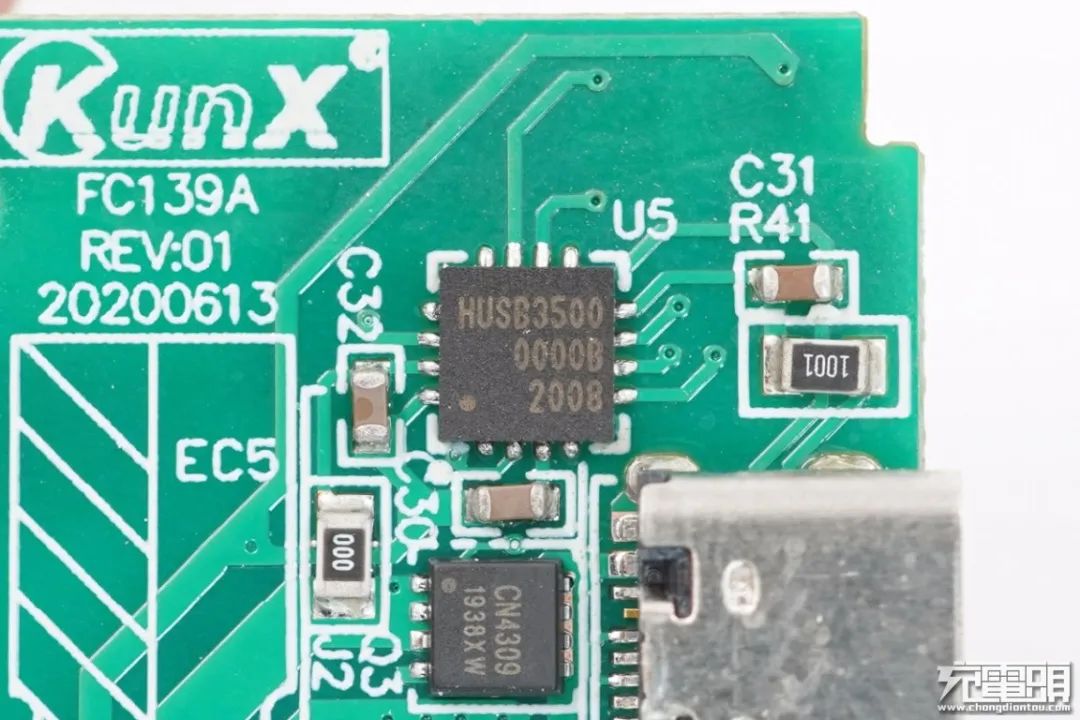

4、Hynetek慧能泰HUSB350
USB PD协议芯片来自Hynetek慧能泰半导体，型号HUSB350。这是一颗高性能、高集成度的USB TypeC Power Delivery（电力传输）控制器。它集成了 PD2.0、PD3.0、PPS、QC2.0/3.0、AFC、FCP、BC1.2、DCP、5V/2.4A等充电协议。HUSB350适用于电源适配器、车载充电器、移动电源等应用场合；支持SOP-14L和QFN-16L两种封装形式。
应用案例：
Fitipower天钰
1、Fitipower天钰FP6606
天钰FP6606，支持A+C双口输出，当双口同时插入时，输出降低为5V。这是一颗高性能的USB PD3.0协议芯片，目前有TQFN-24和TQFN-16两种封装方式，除了支持USB PD3.0快充之外，天钰FP6606可以支持QC4+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充电协议，兼容性很强。
应用案例：
2、Fitipower天钰FP6606C
天钰FP6606C支持USB PD2.0快充并有5V、9V、12V、15V四种电压输出档位，同时还支持高通QC3.0/2.0、华为FCP、三星AFC、BC1.2等协议，内置过压保护功能，外围元件简洁。
应用案例：
（1）拆解报告：Microkia 18W USB PD快充充电器
（2） 拆解报告：老七机基地三USB-C口66W PD快充充电器
（4）拆解报告：PISEN品胜18W USB PD快充充电器

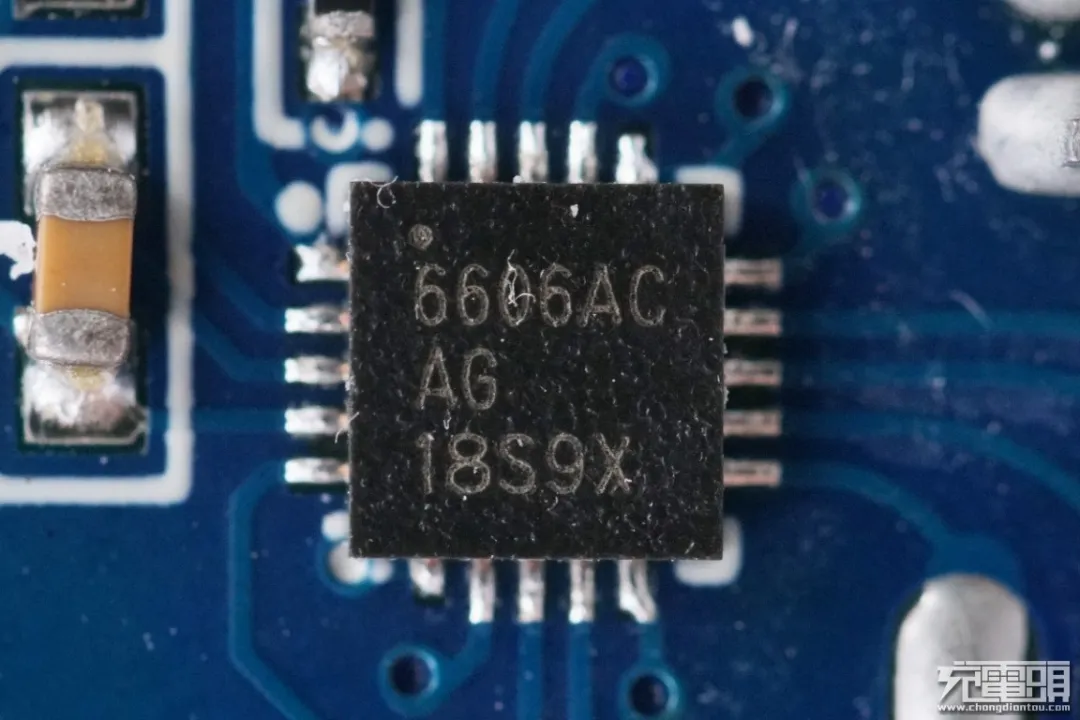

3、Fitipower天钰FP6606AC
天钰FP6606AC支持USB-C口实现USB PD2.0快充并有5V、9V、12V、15V四种电压输出档位外，同时还支持高通QC3.0/2.0、华为FCP、三星AFC、BC1.2等协议；USB-A口则是涵盖了FP6601Q所有的功能，可支持QC3.0/2.0、华为FCP、三星AFC以及BC1.2等协议。
应用案例：
（3）拆解报告：MOMAX摩米士18W 1A1C USB PD快充充电器
（4）拆解报告：USAMS优胜仕18W 1A1C USB PD快充充电器
INJOINIC英集芯
1、INJOINIC英集芯IP2188
USB PD协议芯片，英集芯IP2188。这是一款集成12种、用于 USB 输出端口的快充协议 IC，支持USB端口充电协议。支持 11种快充协议，包括PD2.0、PD3.0、PPS、QC3.0、QC2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2 以及三星 2.0A。
应用案例：
（2）拆解报告：iWALK 18W USB PD快充充电器QC44
2、INJOINIC英集芯IP2712

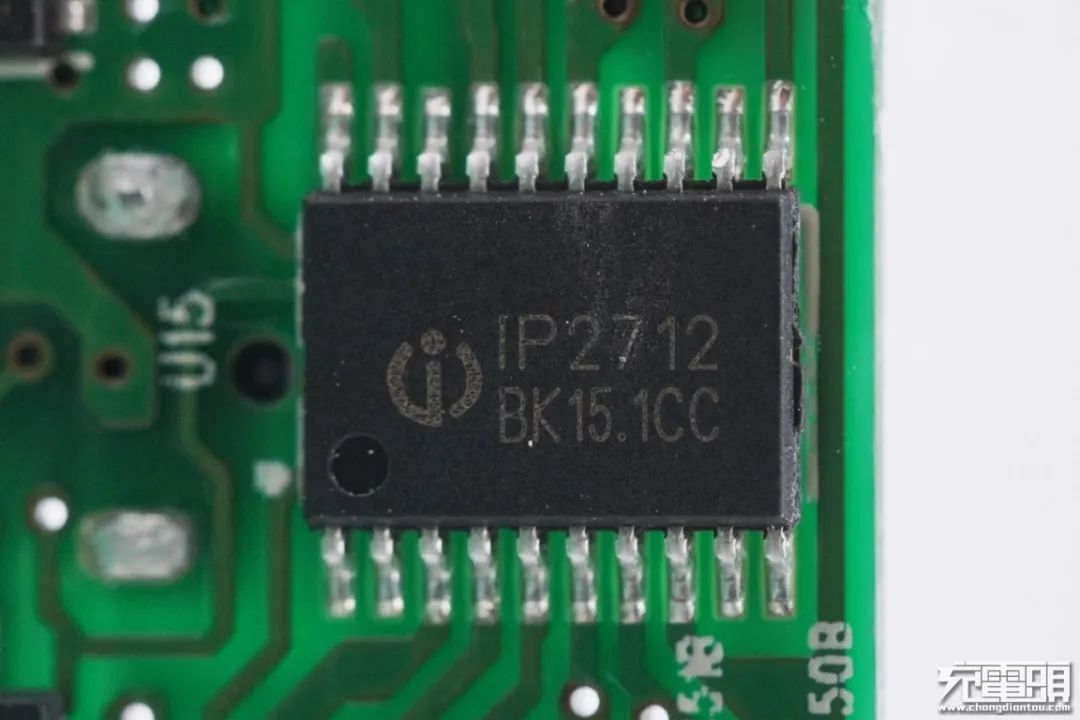

C1接口的USB PD协议IC采用英集芯IP2712。英集芯IP2712是一款集成USB TYPE-C输出协议、USB PD2.0、USB PD3.0输出协议、QC3.0/2.0快充输出协议、苹果三星自动识别、SCP、FCP、MTK PE等多协议，多功能的电源管理SOC，为适配器和车充等Type-C输出应用提供多协议解决方案；并且可以按照使用环境灵活自行配置。
应用案例：
（1）拆解报告：老七机基地三USB-C口66W PD快充充电器
（2）拆解报告：倍思18W USB PD快充充电器TC-075PPS
（3） 拆解报告：WIZ唯智生活18W USB PD快充充电器
（5）拆解报告：SABRENT 100W 8口PD快充充电器
（7）拆解报告：第一卫30W USB PD快充充电器（1A1C）
（8）拆解报告：MOMAX 66W USB PD充电器（2A2C）
（10）自带屏显电流表，ALLMAYBE PD45充电器开箱拆解
（13）拆解报告：机基地48W 1A1C USB PD快充充电器
（14）STIGER斯泰克USB PD充电器PD-30W拆解
3、INJOINIC英集芯IP2716
USB PD快充协议芯片采用的是英集芯IP2716，这是一颗高度集成的，灵活的高电压充电移动电源芯片，已经通过了USB PD3.0认证和QC3.0认证以及高通QC4+认证。IP2716支持高压充电协议，例如Type-C PD3.0、QC3.0、 MTK PE+1.1、DCP、FCP、SCP、AFC、BC1.2等等。英集芯IP2716可以有效的应用在多协议设备上，比如AC适配器、车充、移动电源及其他充电解决方案上。
应用案例：
（1） 拆解报告：IMORANGE 30W 1C1A 双口快充充电器
（2）拆解报告：睿高18W 1A1C USB PD快充充电器
（3）拆解报告：Voyager XL 22000mAh PD充电宝
（4）拆解报告：RAVPower 5000mAh二合一充电宝
（5）拆解报告：百达星连P.T STARLINK三合一移动电源
4、INJOINIC英集芯IP2726

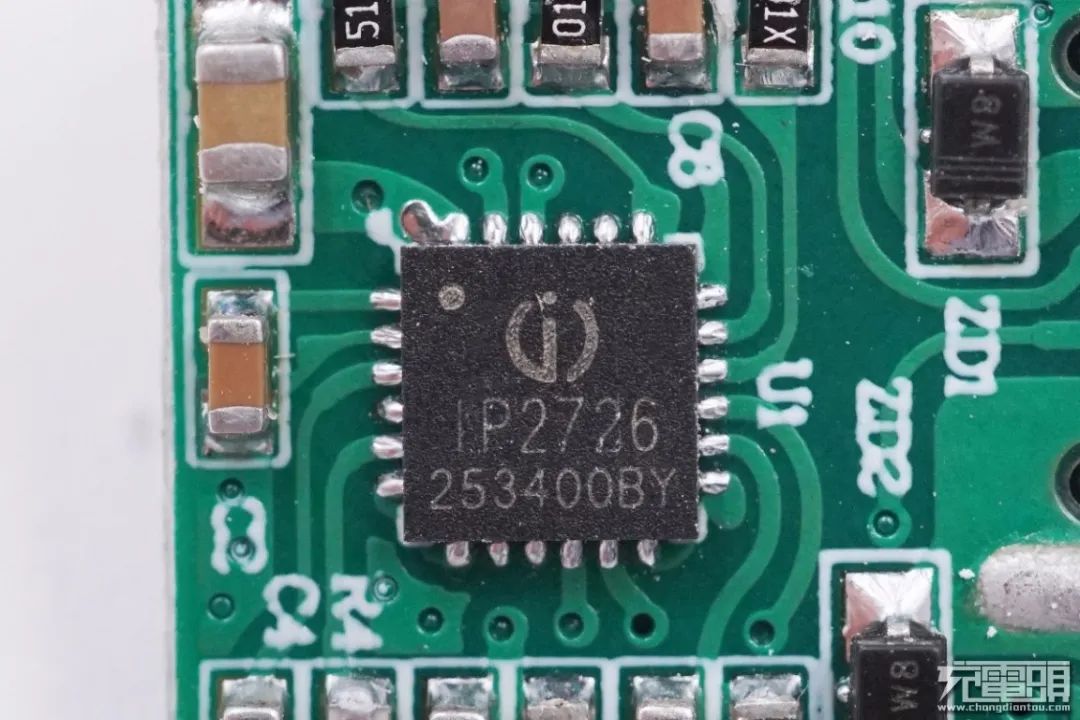

协议芯片采用的是英集芯IP2726。IP2726是一颗集成对多协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0、PD3.0、PPS、QC4+、QC3.0、QC2.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
应用案例：
（1）拆解报告：古石科技30W USB PD充电器GS-559A
（2）拆解报告：RAVPOWER 90W双USB-C口PD快充充电器
（3）新型100W双USB-C快充拆解：首创内置两颗氮化镓，小到极致
（4）拆解报告：Mcdodo麦多多30W 1A1C USB PD快充充电器
（5）拆解报告：UGREEN绿联32W双USB-A口车充CD200
（6）拆解报告：坤兴18W USB PD3.0 PPS快充充电器
（7）拆解报告：京东京造30W 1A1C USB PD快充充电器
（8）拆解报告：AUKEY 65W 1A1C氮化镓快充充电器
5、INJOINIC英集芯IP6510
USB PD协议芯片采用英集芯IP6510。这是一款内建同步降压转换器、支持9种输出快充协议、支持Type-C和USB PD协议的车充、多口快充、快充插排的完整解决方案。采用ESOP8封装，可有效减少外围元件。
应用案例：
（2）拆解报告：X·ONE 35W USB PD三口车载充电器
6、INJOINIC英集芯IP6527
另外USB-A接口的输出均采用英集芯IP6527芯片，集成降压控制和协议识别功能。英集芯IP6527是一款集成同步开关的降压转换器、支持14种输出快充协议、支持Type-C输出和USB PD2.0/PD3.0(PPS)协议的SoC；英集芯IP6527采用内置功率MOS管设计，输入电压范围是8.2V到32V，输出电压范围是3V到20V，最大能提供45W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。
应用案例：
7、INJOINIC英集芯IP6538
来自英集芯的控制芯片IP6538，这是一款集成同步开关的降压转换器、支持14种输出快充协议、支持Type-C输出和USB PD2.0、PD3.0（PPS）协议的双口输出SOC IC，为车载充电器、快充适配器、智能排插提供完整的解决方案。
英集芯IP6538支持双USB Type-C，USB Type-C和USB A，或者双USB A输出，集成双口自动插拔检测功能，单独使用任意一口都可支持快充输出， 当双口同时使用时，双口都输出5V，总功率 5V/4.8A。
应用案例：
（1）拆解报告：WIZ 96W USB PD快充超级充电站WIZ-PQ9901
iSmartare智融
1、iSmartare智融SW3510
智融SW3510是一款高集成度的多快充协议双口充电芯片，支持 A+C口任意口快充输出，支持双口独立限流。其集成了5A高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
应用案例：
（2）拆解报告：倍思45W USB PD快充充电器（ 1A1C）
（3）拆解报告：倍思60W 2A1C USB PD快充充电器
（5）拆解报告：倍思18W QC4+双口充电器TC-075PQ
（6）拆解报告：倍思45W USB PD PPS双口数显车充（BS-C02C）
（7）拆解报告：ROCK洛克30W QC4+双口车载充电器SC-G03
（8）拆解报告：UGREEN绿联18W 1A1C双口车充CD130
（12）拆解报告：aigo 2A1C 18W PD快充魔方插座（有线版）
（13）拆解报告：aigo魔方转换器MN331PD（无线版）
2、iSmartare智融SW3516
智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。可广泛应用于USB PD双口快充车充、USB PD双口快充充电器以及USB插排等产品。
应用案例：
（2）拆解报告：omthing万魔65W 2C1A氮化镓快充充电器
（6）拆解报告：HYPER JUICE 100W 2C2A氮化镓充电器
（10）拆解报告：RAVPOWER 65W 1A1C氮化镓快充充电器
（14）拆解报告：ROCK 65W 2C1A氮化镓快充充电器
（15）拆解报告：biaze毕亚兹2C1A 65W氮化镓充电器
（16）拆解报告：llano绿巨能63W 2A1C三口快充充电器TC-019
（20）拆解报告：iClever QC4+充电器IC-WM21W
（21）拆解报告：Royal HY36-1 USB PD充电器
（22）倍思BS-C15Q车充拆解：双口均支持SCP超级快充
（24）拆解报告：FAXEL 30W USB PD双口快充车载充电器
（25）拆解报告：Magic Fox魔狐USB PD3.0 PPS快充车载充电器
（26）拆解报告：拓峰时代科技双口车充
（27）拆解报告：HELPERS LAB 20000mAh 60W 双PD+QC移动电源

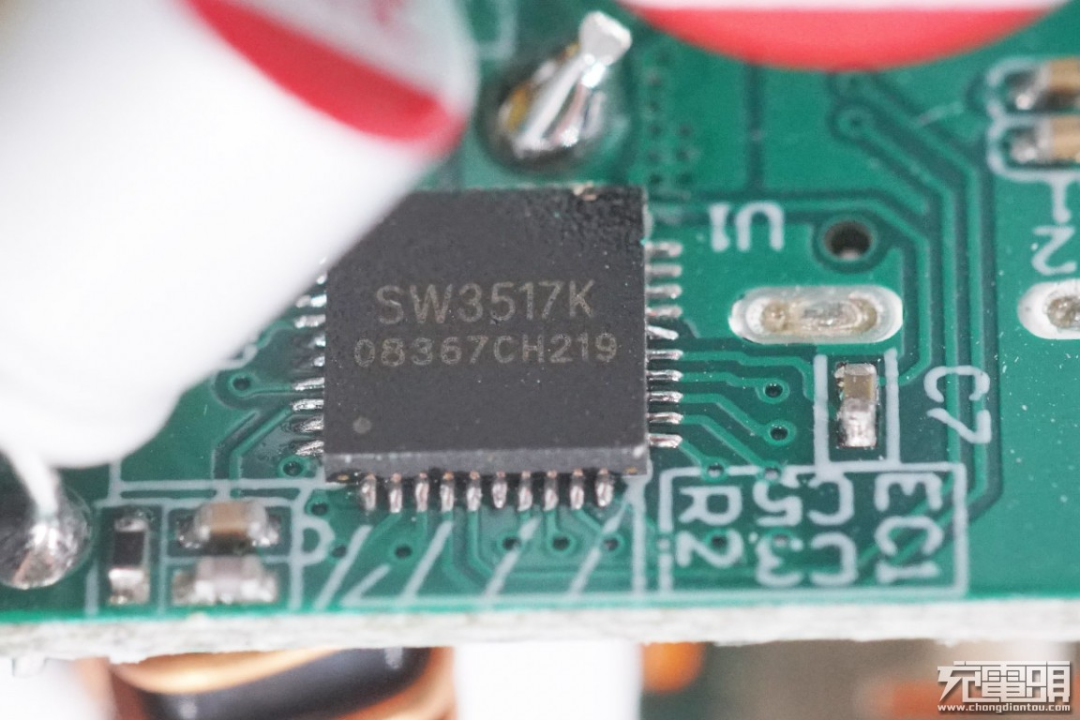

3、iSmartare智融SW3517
智融SW3517是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP 等多种 快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
应用案例：
（1）拆解报告：omthing万魔双口30W USB PD充电器
（2）拆解报告：omthing万魔65W 2C1A氮化镓快充充电器
（3）拆解报告：绿巨能18W USB PD双口充电器（1A1C）

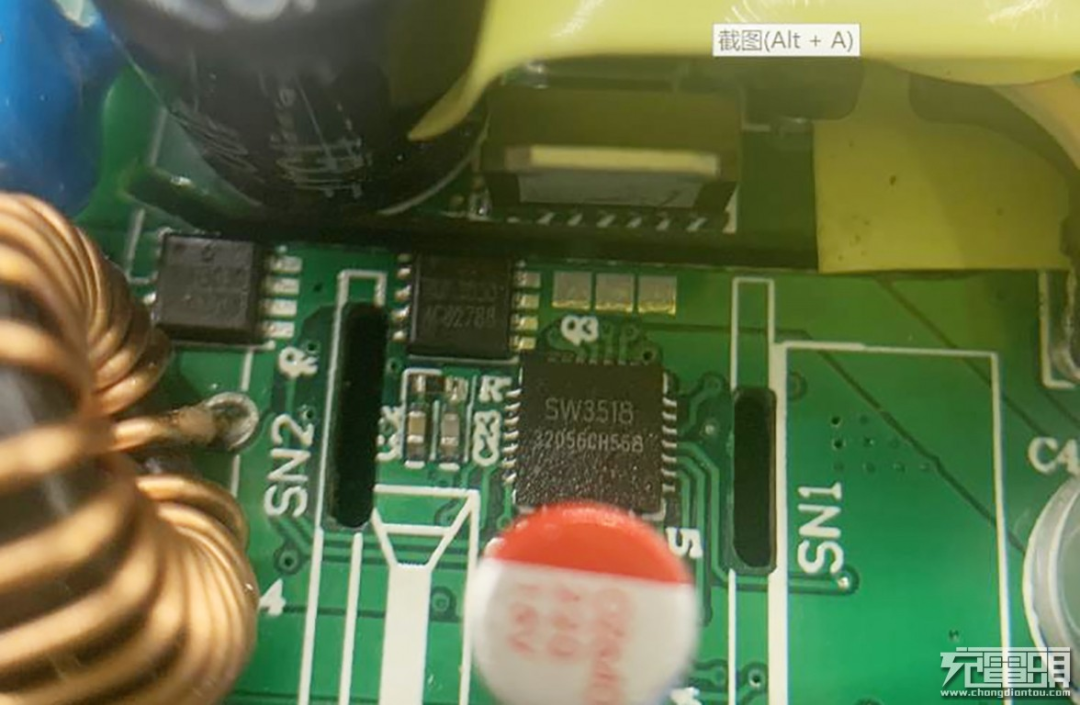

4、iSmartare智融SW3518
在两个接口之间是来自珠海智融的二次降压芯片，型号SW3518。这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、VOOC等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案；旁边是两颗外挂的MOS管。
应用案例：
Leadtrend通嘉科技
1、Leadtrend通嘉科技LD6610
两块PCB板上的USB PD快充协议芯片均为通嘉科技的LD6610。这是一颗高度集成的USB Type-C PD控制器，内部整合了MOSFET控制电路及微控制器，采用嵌入式8位MCU来处理USB PD协议，可支持QC4/4+、QC3.0、QC2.0等快充标准。并且支持USB-PD PHY、线补、电压监控、电流监控及温度监控等功能。
同时，Leadtrend通嘉科技LD6610支持USB PD 3.0（PPS）协议，以9V APDO为例，具备5V、9V两个固定电压输出档位以及3.3V~5.9V与3.3V~11V可调电压输出范围（20mV步进），最大输出功率27W（定功率）。并通过了USB IF协会的认证，芯片的兼容性能具有足够的保证。
应用案例：
（2）拆解报告：努比亚红魔5G手机原装55W USB PD快充充电器
（3）拆解报告：UGREEN绿联30W USB PD充电器CD127
（4）拆解报告：努比亚红魔30W USB PD PPS充电器
NXP恩智浦
1、NXP恩智浦ATS032CAL

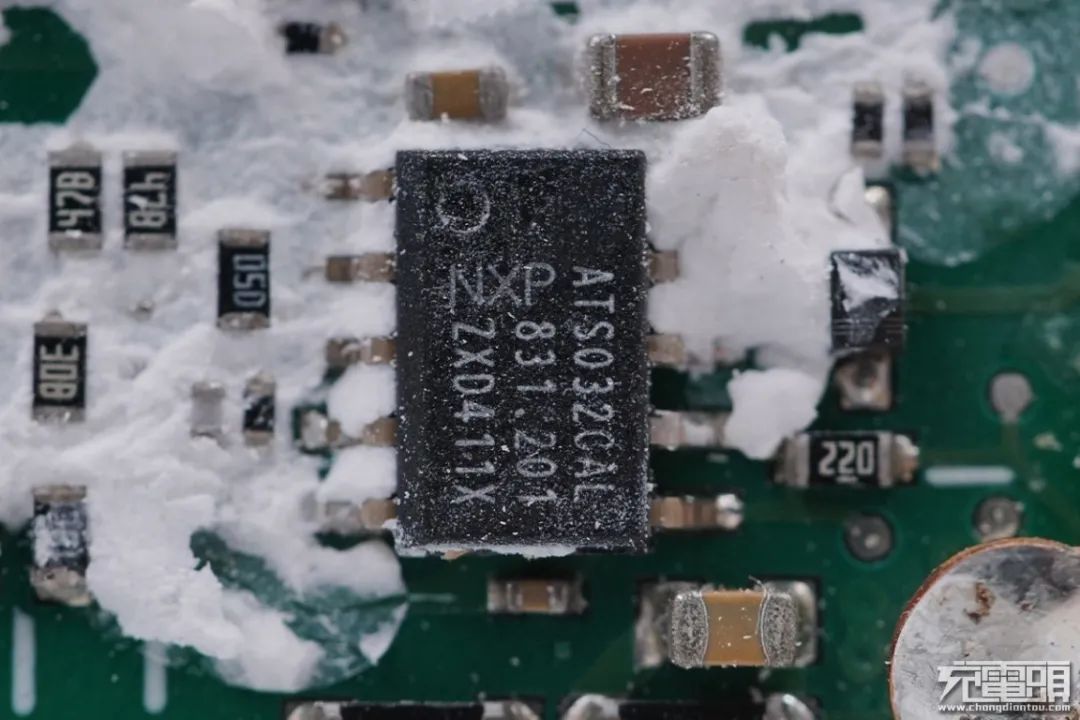

NXP恩智浦的一颗芯片，丝印ATS032CAL，为PD协议芯片，内置输出电流检测。
应用案例：
On‐Bright昂宝
1、On‐Bright昂宝OB2613
USB PD协议IC同样来自昂宝，型号为OB2613。OB2613是昂宝电子开发的一款高精度高集成度的USB PD控制器， 已于2018年11月获得USB-IF的PD3.0+PPS认证，并于2018年12月通过高通QC4+的测试认证。
昂宝OB2613符合USB PD3.0 V1.1规范，支持PPS模式，支持QC4/4+、BC 1.2协议、MTK PE+ 、华为FCP协议、APPLE 快充识别、三星快充识别等。通过预留的GPIO设置可支持A+C口双口快充设计，极具成本优势。
应用案例：
（2）拆解报告：Lenovo联想YOGA 65W USB PD快充充电器
（3）拆解报告：JDB劲电宝 45W 1C4A USB PD快充充电器
（4）拆解报告：HELPERSLAB 65W USB PD快充充电器
（6）拆解报告：Benks邦克仕30W USB PD充电器PA33
（7）19元值不值？JDB劲电宝18W USB PD充电器拆解
RICHTEK立锜科技
1、立锜科技RT7207
立锜科技RT7207是具有纤薄的外形，用于高效率脱机AC-DC转换器的二次侧USB电源（USB PD）Type-C控制器。芯片整合了一个MCU来处理USB PD协议，并且整合了一个用于USB PD或其他专有协议的内置双相标记编码（BMC）收发器。即使在3.3V至20V的宽输出电压范围的条件下，内部同步整流控制器（SRC）也可以在连续导通模式（CCM）和非连续导通模式（DCM）下工作。包括具有可编程参考电压的双运算放大器，用于电压环路和电流环路调节，以提供高精度的可编程恒定电压（CV）和恒定电流（CC）调节。
应用案例：
（2）一体式不支持QC：小米笔记本原装USB PD 45W电源适配器拆解
（4）华为Mate 9原装SuperCharger充电器拆解与测评
盛廷微
1、盛廷微D9555

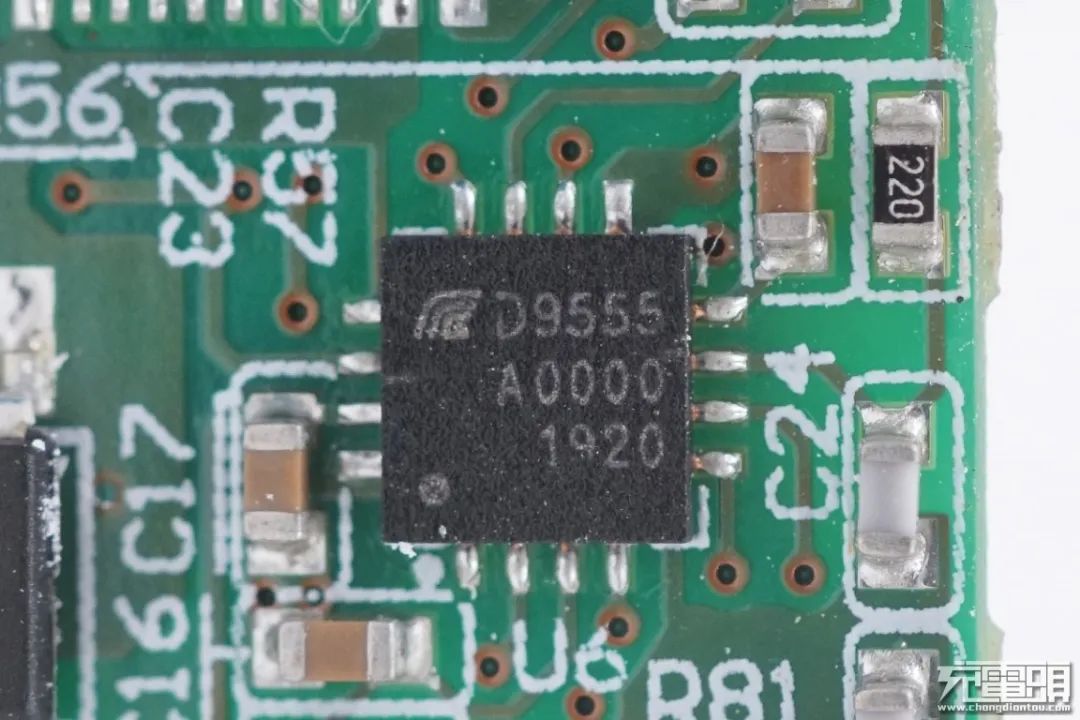

盛廷微D9555协议芯片符合USB Type-C 1.2和USB PD3.0标准，兼容USB PD3.0（PPS）、USB PD2.0、QC4+、QC3.0、QC2.0、BC1.2充电协议，并可支持最多五个FPDO和一个APDO。
此外，盛廷微D9555还集成了电压环路补偿和电流环路补偿网络、VBUS 和VIN引脚快速放电、集成VCONN电路和E-Marker检测、支持20V/5A 100W功率输出、拥有250uA超低待机功耗，支持线路阻抗补偿等功能。目前已经通过了USB-IF协会的USB PD3.0认证，TID号为174。
应用案例：
（1）拆解报告：HELPERS LAB 2A2C 75W快充充电器
SOUTHCHIP南芯

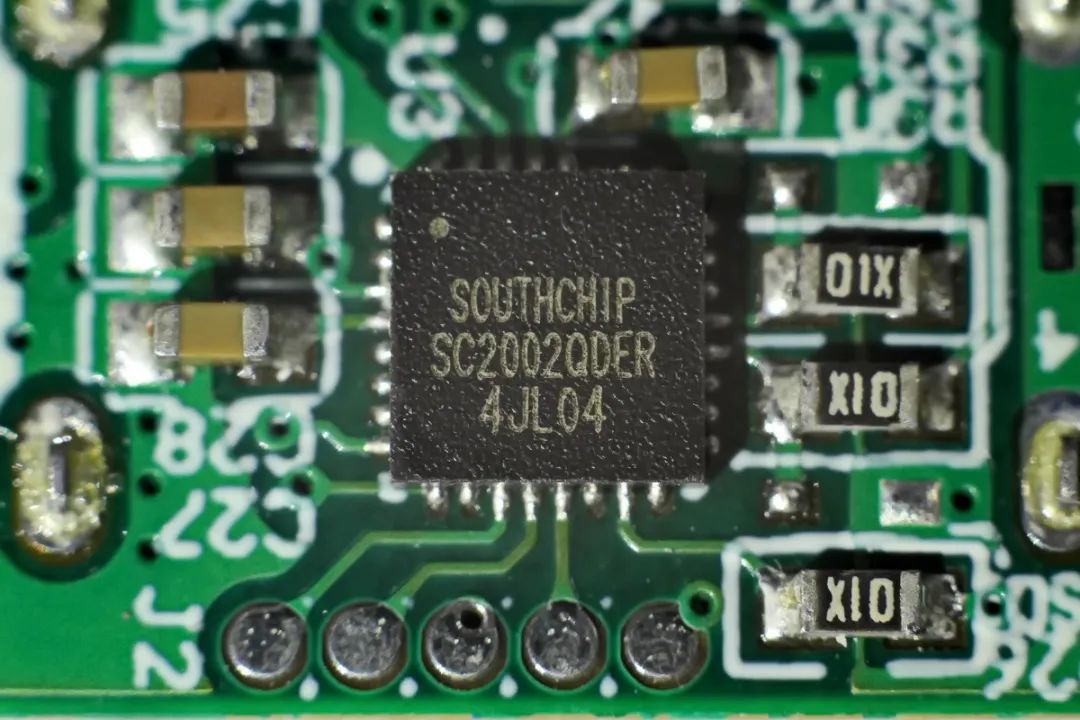

1、SOUTHCHIP南芯SC2002
南芯SC2002A是一款高度集成的PD DFP控制器。它符合最新的USB Type-C和PD 3.0标准，并支持最流行的高压快速充电协议，最多支持2组DPDM接口。应用于墙充，车充和支持USB快充的插线板。
同时，南芯SC2002支持极宽操作电压范围，最大可达30V，不需要额外LDO。通过集成USB PD基带物理层(PHY)、Type-C检测、电压电流检测、10位DAC VBUS调节、10位ADC、电压基准、VBUS电压泄放路径、NMOS驱动、I2C接口和保护电路，使外部器件最小化，系统设计简单，BOM成本低。其嵌入式微控制器和32kb的MTP为许多应用提供了高度灵活和经济有效的解决方案。
应用案例：
（1）ANKER 38W 1A1C快充充电器
Silan士兰
1、Silan士兰SD8602
士兰微SD8602是用于二侧的USB PD控制器，可用于USB-C适配器或充电器，支持USB PD3.0，PPS、USB-C、QC3.0、FCP、SCP、SFCP、AFC、BC1.2型和Apple2.4A等充电协议。此外，该芯片可在宽电压范围（3V~24V）下工作，具备精确的恒压（CV）和恒流（CC）控制；同时SD8602具有过压保护（OVP）、过温保护（OTP）等功能。充电头网了解到，士兰微SD8602已经获得USB IF协会的PD3.0认证，TID号为712。
应用案例：
（1）拆解报告：Baseus倍思18W USB PD快充充电器
（2）拆解报告：POWER4 18W USB PD快充充电器
UWE优微科技

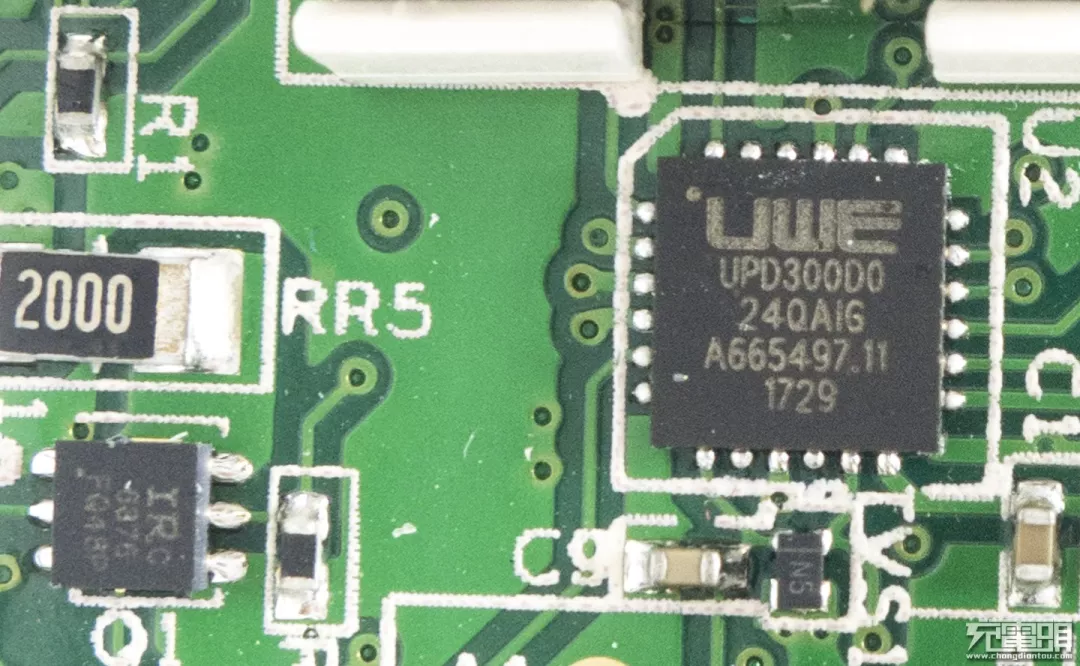

1、UWE优微科技UPD300
威海优微科技重磅发布USB PD/TYPE-C的单芯片控制器芯片UPD300系列，为客户提供全方位、高性价比的PD/Type-C芯片解决方案。威海优微科技专注于USB3.1系列标准的芯片及系统开发，其设计的USB PD/Type-C芯片产品采用统一的软硬件平台，灵活、开放的架构构建，可以很好的满足未来USB PD 2.0/3.0的持续升级。UPD300系列芯片以其丰富的功能、灵活的配置，超低的功耗，能够满足绝大多数USB PD/Type-C的应用场景。
应用案例：
（2）这个30W小充电器支持USB PD和QC：SIMPTUNE 适配器拆解
（3）拆解报告：iWALK 100W PD双向快充移动电源26800mAh
（4）拆解报告：OPSO x DockCase 100W PD快充移动电源
（5）拆解报告：HYPER JUICE 100W双向USB PD快充移动电源
（6）100W双向快充！绿巨能USB PD笔记本移动电源深度拆解
VIA威锋电子

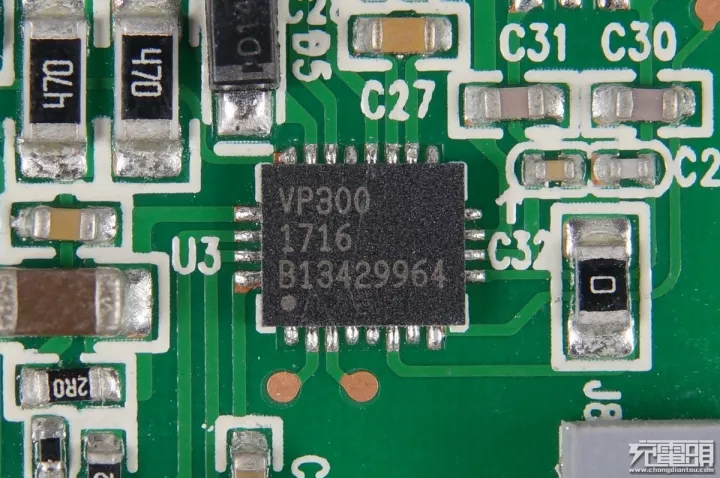

1、VLI威锋电子VP300
威锋VP300是一颗适合开关电源应用的协议IC，内部8051MCU支持PD3.0和QC3.0协议，其工作电压范围为3.6-30V，内部集成放电MOS管和VBUS开关管驱动，减少外部元件数量，内部集成完整的保护功能。
应用案例：
（1）全网首拆：听说USB PD火了，于是网易也做了一款充电器
2、VIA威锋电子VP302
威锋电子VP302支持PD3.0协议和PI初级主控IC数字调压命令协议。VP302集成10bit ADC用于检测VBUS电压，支持外接热敏电阻用于检测系统温度并进行保护。VP302符合最新的USB-C和PD标准，且通过了USB-IF的PD3.0和PPS认证，TID：1000130。
应用案例：
（1）拆解报告：RAVPOWER 1A1C 30W快充充电器
wpinno维普创新
1、wpinno维普创新WP7038
维普创新WP7038是维普创新公司最新推出的TYPE-C系列IC，具备每个接口独立调节的全协议功能；具有输入电压范围广5-24V，输出电压范围广3.5-24V（自适应）和输出电流1-5A（根据协议自适应）的特点；同时内置高效MCU，内置独立全协议调节功能；此外芯片可实现双口独立输出，真正实现双口双快充。
应用案例：
Weltrend伟诠
1、Weltrend伟诠WT6615F
USB PD协议IC使用伟诠WT6615F。WT6615F是一颗支持USB PD 3.0规范和高通QC3.0和QC4技术的USB PD控制器，支持DFP下行端口（源）充电应用。高度集成的WT6615F可以应用于适配器、车充、移动电源等设备。同时伟诠WT6615F支持USB PD最新的Programmable Power Supply（PPS）规范，通用于移动设备的直充方案。
应用案例：
（2）内置GaNFast：AUKEY 27W USB PD充电器深度拆解
（3）拆解报告：谷歌Pixelbook原装45W USB PD快充充电器
（4）拆解报告：HuntKey航嘉27W QC4+快充充电器
（7）拆解报告：RAVPower 45W GaNFast PD充电器RP-PC104
（9）拆解报告：XinSPower新斯宝45W USB PD充电器
（10）拆解报告：ZMI紫米65W 2C1A桌面PD快充充电器
（13）拆解报告：LITEON光宝18W USB PD快充充电器
（15）拆解报告：SONY索尼39W USB PD快充充电器1A1C
（16）拆解报告：thinkplus新款45W PD移动电源原装方口线
（17）拆解报告：小米90W USB PD快充充电器ADC90TM
（18）拆解报告：联想65W USB-A快充充电器LS-65WTAQCPD
（19）拆解报告：SPIGEN 27W USB PD快充充电器
2、Weltrend伟诠WT6630P
Weltrend伟诠WT6630P支持USB PD 2.0快充协议，内置5V、12V、15V、20V的VBUS，可设置为30W，45瓦，60W三种输出模式。该芯片支持节电模式、过压保护（OVP）、低压侧输出电流分流监控器；可适用于4V~30V的工作电压范围；采用14针SOP和16针OFN两种封装方式。这颗芯片应用广泛，被联想、惠普等品牌的USB-C充电器采用。
应用案例：
（1）18W输出功率，谷歌Pixel手机标配USB PD充电器拆解
（5）兼容newMacBook！绿联USB PD 29W充电器详细拆解
3、Weltrend伟诠WT6632F
Weltrend伟诠WT6632F已经通过了USB PD3.0认证。作为一款高度集成的USB PD控制器，它支持USB PD3.0 规范，支持宽操作电压范围从3V到30V，为USB类型的面向下游的端口 (源) 充电应用程序 (如旅行适配器、充电器和电源库) 设计。
应用案例：
（3）安科讯myACT PD快充电源适配器拆解，型号APS-PD025W10-G
（4）支持QC+PD：Blitzwolf闪电狼30W USB PD电源适配器拆解
（8）世界500强出品：联想45W USB PD电源适配器拆解
（9）苹果官方合作品牌：Native Union无线充电支架深度拆解
（10）支持PD和QC 小米45W USB-C 电源CDQ02ZM测评
（12）XinSPower新斯宝三口USB PD充电器P301拆解
（14）拆解报告：DELL戴尔笔记本130W USB PD快充充电器
（15）拆解报告：Razer雷蛇65W USB PD快充充电器
（16）拆解报告：L-CUBIC酷比客30W USB PD充电器
（17）拆解报告：Lenovo联想65W USB PD快充充电器ADLX65YCC3A
3、Weltrend伟诠WT6633P
输出协议IC采用Weltrend伟诠的WT6633P，这是一款USB PD控制芯片，是少数几个获得高通QC4和QC4+测试认证的PD控制器，内建USB-PD物理层，Type-C线缆检测，内置稳压器，电压电流监控功能，负载开关控制。
应用案例：
（2）拆解报告：ifory安福瑞63W USB PD双口快充充电器191101L
（4）联想65W USB-C电源适配器拆解（LS-65WTCQCPD）
4、Weltrend伟诠WT6635F
伟诠的WT6635P支持QC2.0/3.0等多种快充协议，以及支持PD3.0和PPS协议。
应用案例：
（1）拆解报告：JIWU苏宁极物18W USB PD快充充电器
5、Weltrend伟诠WT6636F

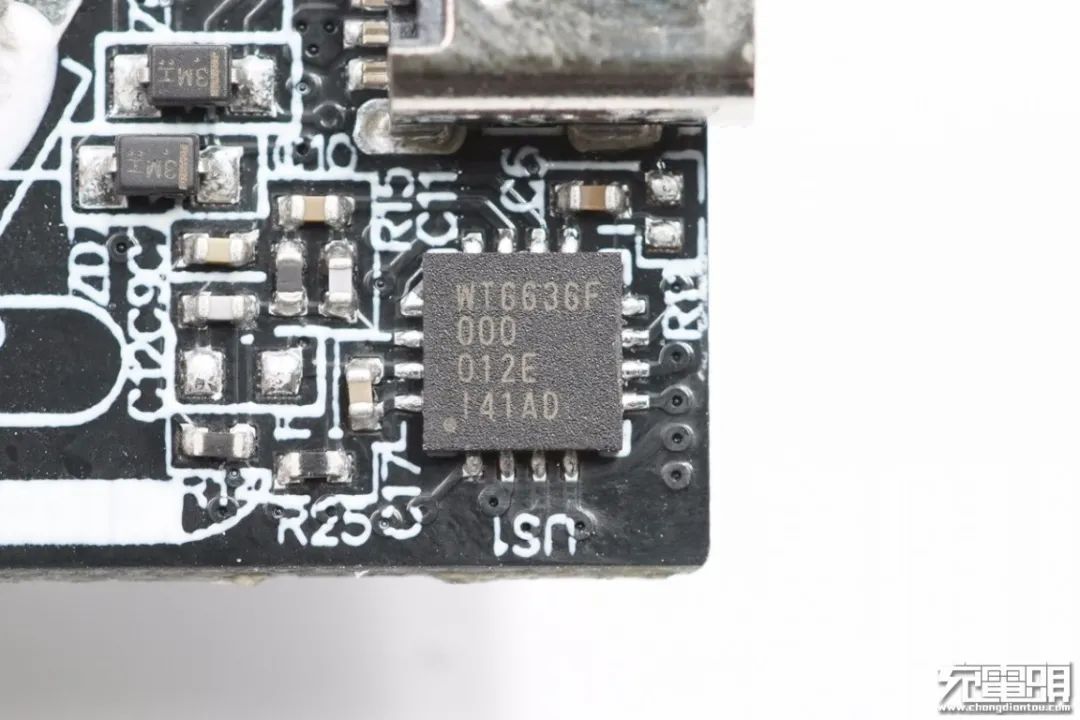

USB PD协议芯片采用伟诠的WT6636F。充电头网了解到，伟诠WT6636F是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018）。支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。
应用案例：
（1）全新方案，体积媲美氮化镓：ANKER 65W PD快充充电器拆解
（3）拆解报告：llano绿巨能65W氮化镓USB PD快充充电器
（7）拆解报告：绿联MFi认证18W USB PD快充充电器
（8）拆解报告：联想thinkplus 45W USB PD充电器PA45
（9）拆解报告：联想thinkplus 65W口红USB PD充电器
（10）拆解报告：RAVPower 30W氮化镓PD快充充电器
（11）拆解报告：RAVPower 61W氮化镓USB PD充电器
（13）拆解报告：ZMI紫米65W 2C1A桌面PD快充充电器
充电器小型化和多口快充将成为市场的发展趋势，而目前能够提供“一芯多充”协议芯片的厂商并不多，可见其中仍有巨大的市场有待开发，商机无限。
新闻来源：充电头网，文中所述为作者独立观点，不代表icspec立场。更多精彩资讯请下载icspec App。如对本稿件有异议，请联系微信客服specltkj。
