产品详情

描述：

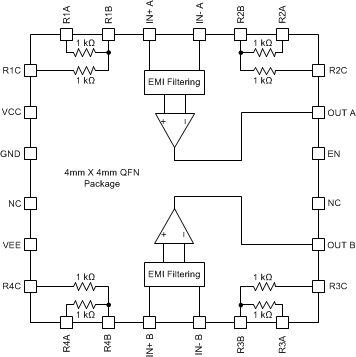

INA1620集成了 4 个精密匹配的薄膜电阻对和片上 EMI 滤波功能，具有低失真、高输出电流、ADS8328IRSAT双音频运算放大器。该放大器实现了非常低的 2.8nV/ √Hz噪声密度，在 1kHz 时具有 –119.2dB 的超低 THD+N，并以 150mW输出功率驱动 32Ω 负载。集成的薄膜电阻匹配在 0.004% 以内，可用于创建大量非常高性能的音频电路。

INA1620 在 ±2 V 至 ±18 V 的非常宽的电源范围内工作，每个通道的电源电流仅为 2.6 mA。INA1620 还具有关断模式，允许放大器从正常操作切换到通常小于 5 μA 的待机电流。关断模式专门设计用于在进入或退出关断模式时消除咔嗒声。

INA1620 具有独特的内部布局，可将串扰降至最低，并且即使在过载或过载时也不会产生通道之间的交互作用。该器件的额定温度范围为 –40°C 至 +125°C。

特性：

●匹配 0.004%（典型值）的高质量薄膜电阻器

●集成 EMI 滤波器

●超低噪声：1 kHz 时为2.8 nV/√ Hz

●超低总谐波失真 + 噪声：–119 dB THD+N（142 mW/Ch 到 32 Ω/Ch）

●宽增益带宽积：32 MHz (G = +1000)

●高压摆率：10 V/μs

●高容性负载驱动能力：> 600 pF

●高开环增益：136 dB（600Ω 负载）

●低静态电流：每通道 2.6 mA

●具有降低爆音和咔嗒声的低功耗关断模式：每通道 5 μA

●短路保护

●宽电源范围：±2V 至 ±18V

●采用小型 24 引脚 WQFN 封装

参数：

通道数 (#)：2

总电源电压（最大值）（+5V=5，+/-5V=10）：36

总电源电压 (Min) (+5V=5, +/-5V=10)：4

Vos（偏移电压@ 25 C）（最大值）（mV）：1

GBW (典型值) (MHz)：32

特征：Burr-Brown? 音频、高负载驱动、优质声音、关机、小尺寸

压摆率（典型值）（V/us）：10

轨对轨：不

偏移漂移（典型值）（uV/C）：0.5

每通道 Iq (Typ) (mA)：2.6

1 kHz 时的 Vn（典型值）（nV/rtHz）：2.8

CMRR（典型值）(dB)：127

工作温度范围 (℃)：-40 到 125

输入偏置电流 (Max) (pA)：2000000

输出电流（典型值）（mA）：145

建筑学：双极

THD + N @ 1 kHz（典型值）（%）：0.000025
