艾为推出车规级低噪声运算放大器AWS79062SPR-Q1
来源:林慧宇 发布时间:3 天前
分享至微信

据报道,艾为电子近日推出了一款车规级低噪声CMOS双通道运算放大器——AWS79062SPR-Q1,为汽车系统提供高精度、高稳定性的信号放大解决方案。
AWS79062-Q1具有多项优异性能,包括低电压工作、轨到轨输入和输出、出色的带宽和压摆率,以及超低失真度。这些特点使其在处理复杂信号时表现卓越,能够满足汽车系统中对信号放大的严苛需求。此外,该器件支持AEC-Q100 Grade 1温度等级要求(TA = -40℃ 至 +125℃),工作电压范围宽达1.8V~5.5V,静态电流低至850µA per channel,增益带宽积为10MHz。
该产品的主要应用领域涵盖信息系统娱乐与仪表、被动安全、车身电子装置和照明、HEV/EV逆变器和电机控制、车载充电器(OBC)和无线充电器、电力系统电流传感器以及高级辅助驾驶系统(ADAS)等。
亮点解析
低输入失调电压(VOS)是AWS79062-Q1的一大亮点。输入失调电压直接影响系统输出的精度与误差,而该器件的典型输入失调电压仅为0.4mV,最大值为1mV,显著提升了系统的输出精度。
此外,该器件的高增益带宽积(GBW)和高压摆率(SR)也是其核心优势。增益带宽积是衡量运算放大器性能的重要参数,AWS79062-Q1的GBW为10MHz,能够支持高速信号处理。其压摆率高达13V/us,确保输出响应更快,适应复杂信号变化。
应用方案
AWS79062-Q1可广泛应用于高边电流检测、低边电流检测以及比较器电路中。高边电流检测方案能够消除地线干扰,同时检测负载的开短路故障;低边电流检测方案则因线路简单、对运算放大器要求低而备受青睐。此外,该器件还可作为比较器使用,其轨到轨输入和输出特性使其能够区分过压、欠压和正常运行状态。

图1 AWS79062-Q1封装

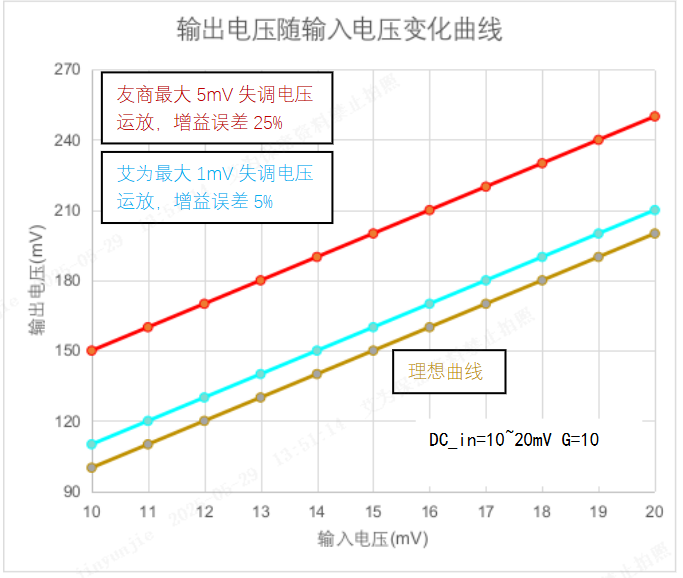

图2 输出电压曲线

图3 信号放大示意图

图4 输出建立响应曲线

图5 高边电流检测

图6 低边电流检测

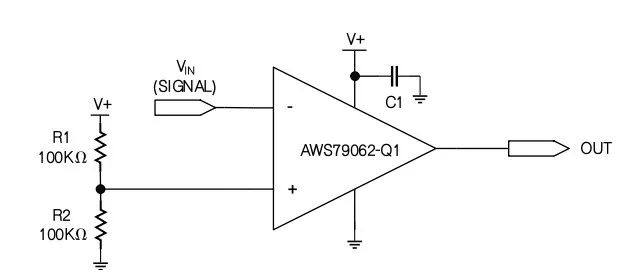

图7 比较器应用

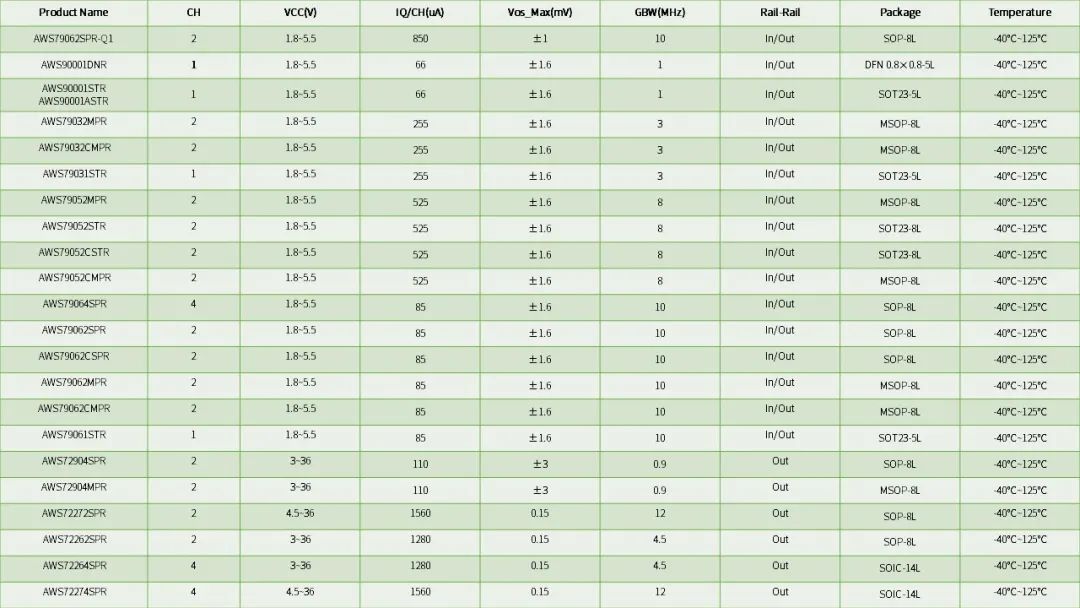

产品选型表
