NS2201X 系列 40V 输入 OVP 保护 IC

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

说明

NS2201X 系列是一款输入过压保护类芯片，芯 片内置有过压/过流/过温保护功能和输入 UVLO 锁

存功能，在输入异常时可以断开系统的 OUT 端口和 IN 端口的连接，有效的保护后级电路不会被损坏，

提高系统的应用可靠性。

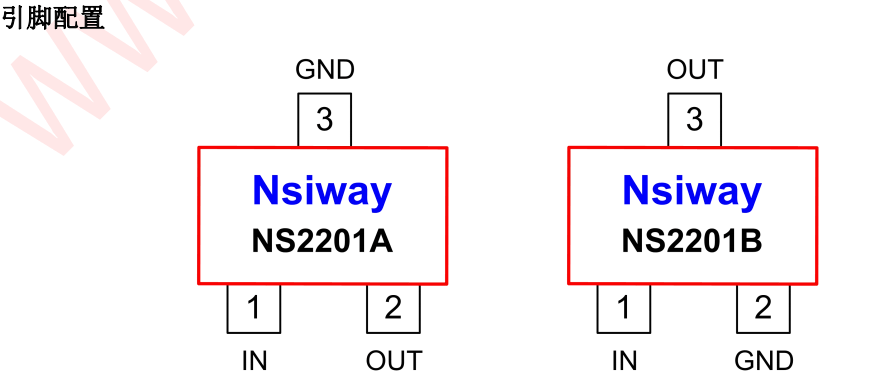

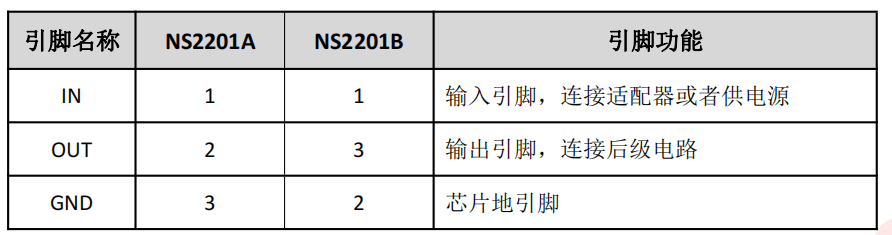

NS2201X 系列提供有 NS2201A 和 NS2201B 两款 引脚方式封装，均采用标准的 SOT23-3L 封装形式。

特性

 最大输入电压：40V

 内部预设 1A 负载过流 OCP 保护

 内部预设 6V 输入过压 OVP 保护

 输入 OVP 保护响应时间 20ns

 内置 150℃过温 OTP 保护

 内置输入 UVLO 欠压锁存功能

 内置输出短路保护功能

 封装形式：SOT23-3L

应用范围

 TWS

 便携式锂电池充电设备

 其他输入高压保护类等

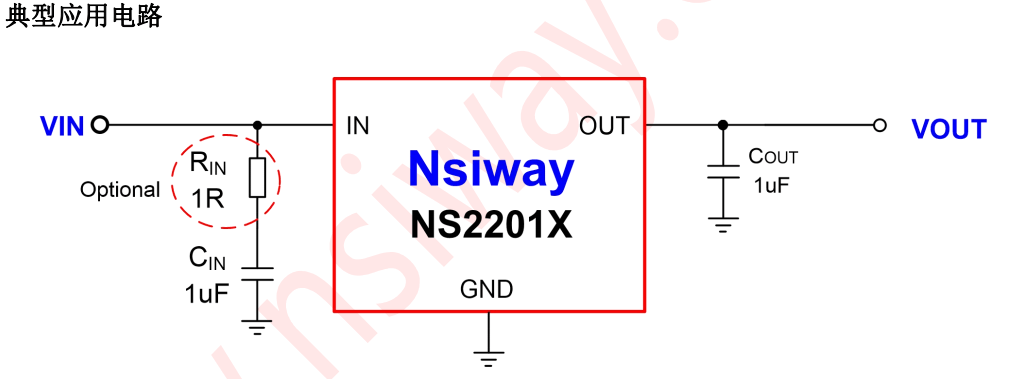

注：在输入电容上串入 1R 的方式，可以使得 VIN 电压在 40V 以内热插拔不会烧坏芯片。若选择不接入此 电阻，VIN 电压在输入 32V 内热插拔不会烧坏芯片。
