华为何庭波发表韬定律V2，提出半导体时间缩微原则

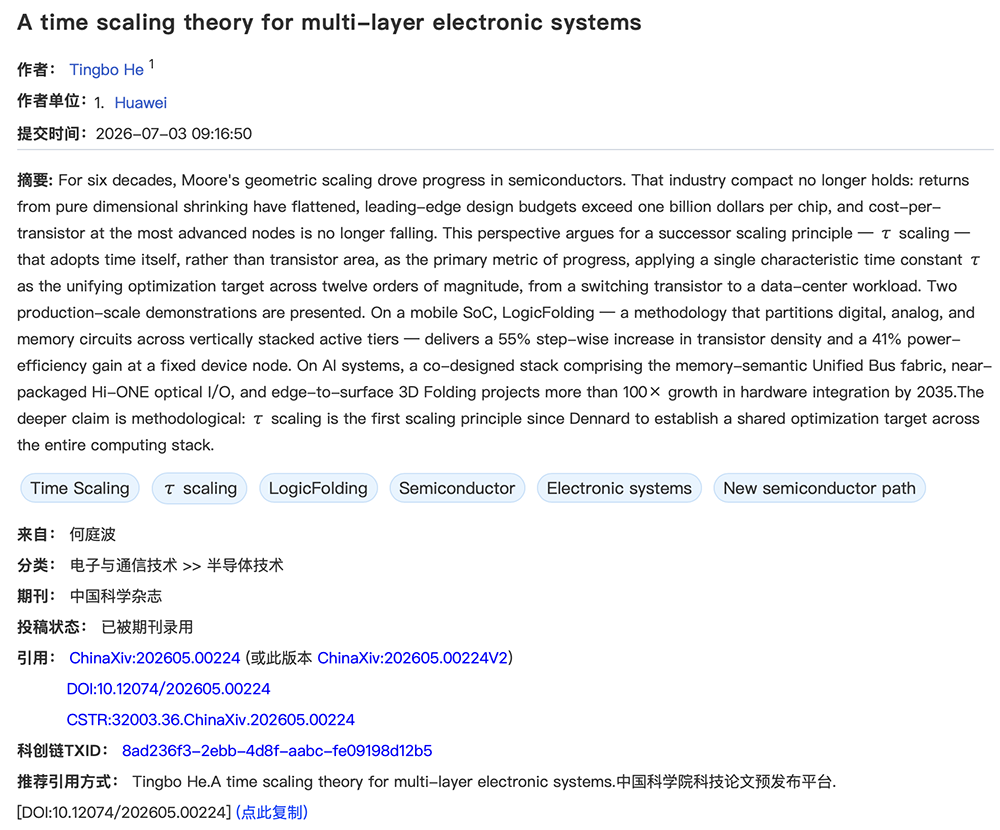

据报道，华为半导体业务部总裁何庭波署名的《多层电子系统的时间缩微理论》修订版论文，近期于中国科学院科技论文预发布平台正式公开。相较于此前在国际电路系统研讨会上发布的初版，新版本在章节结构上进行了扩充，并对部分测试数据与技术表述进行了修正。例如，将系统级芯片（SoC）性能核的功耗描述调整为“等效性能下功耗降低41%”，同时补充了室温及特定供电电压下的频率提升测试条件。此外，修订版还引入了齿轮比理论框架、顺序三维集成以及热管理等全新技术探讨。

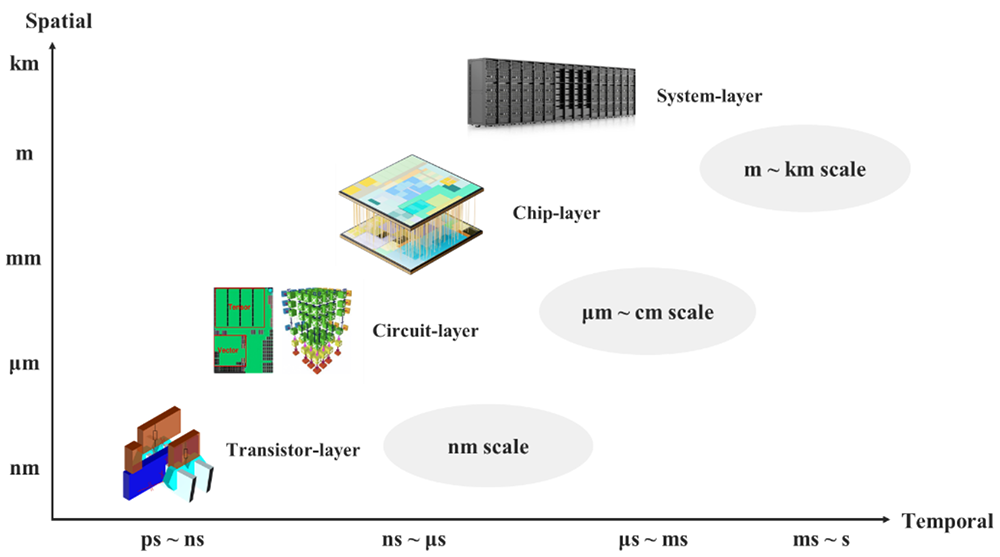

长期以来，半导体行业的进步主要依赖于摩尔定律指导下的几何尺寸微缩。然而，随着工艺节点推进至7纳米及以下，单纯缩小晶体管尺寸带来的红利逐渐减弱。先进光刻设备的折旧成本大幅推高了晶圆制造费用，导致每颗晶体管的成本下降曲线趋于平缓。目前，2纳米等前沿工艺节点的芯片设计预算已超过十亿美元（约人民币67.85亿元）。面对这一产业瓶颈，何庭波在论文中提出了一种全新的“τ（tau）缩微”原则。该理论主张将优化目标从传统的晶体管面积转向时间本身，把单一的特征时间常数τ作为贯穿晶体管开关到数据中心工作负载等十二个数量级的统一优化指标。

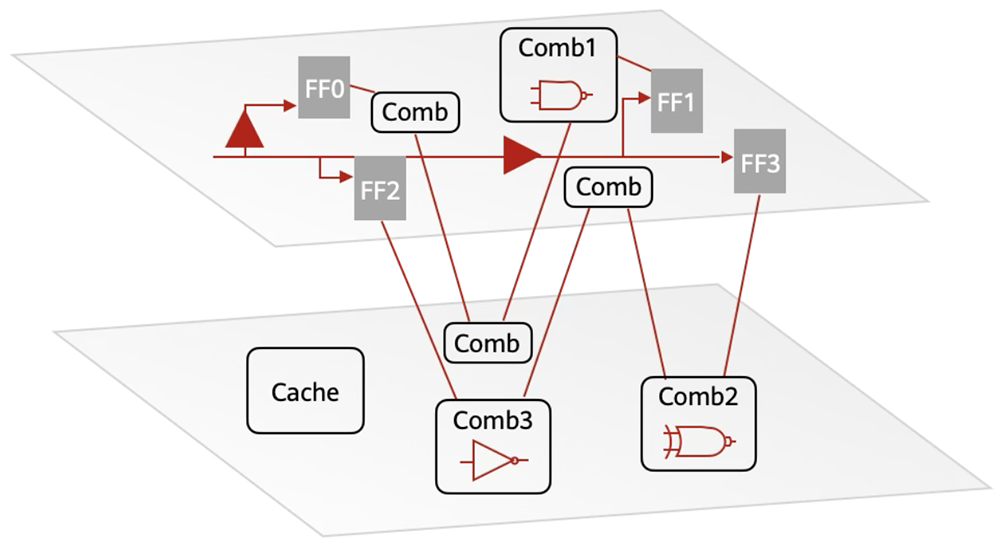

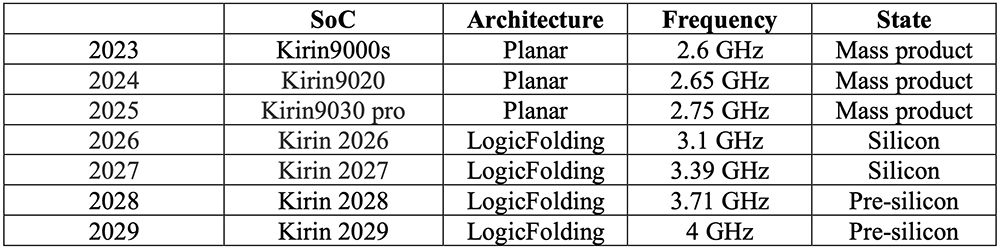

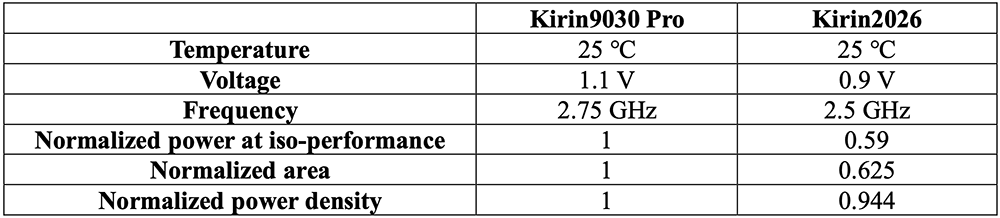

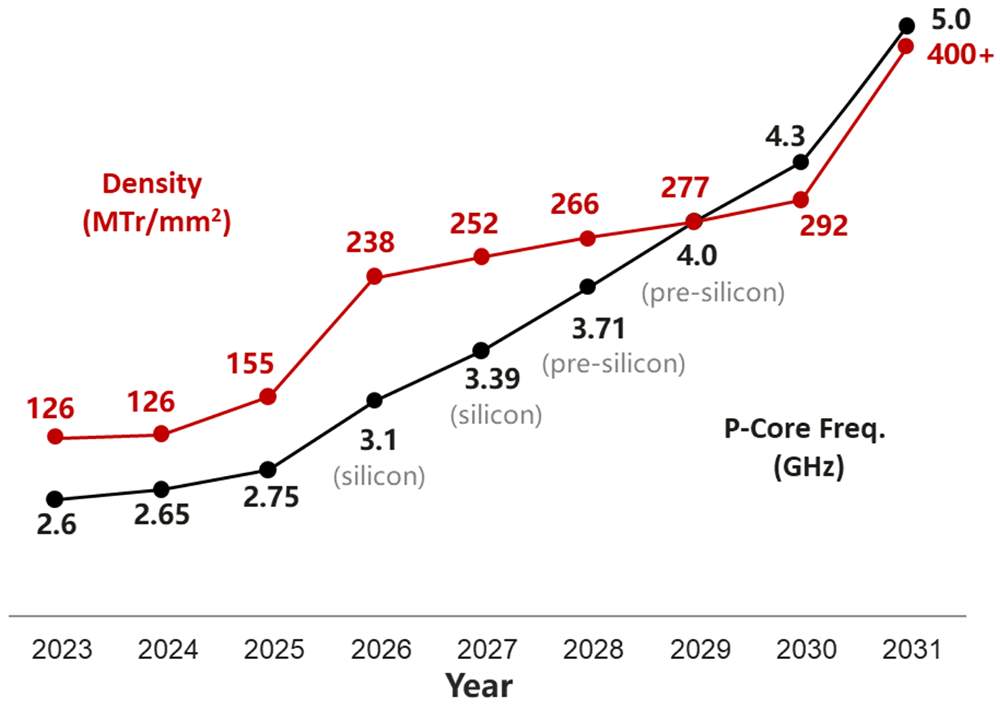

在移动设备领域，该论文展示了“逻辑折叠”技术的量产级验证成果。这是一种将数字、模拟及存储电路分配至垂直堆叠有源层的设计方法。通过打破传统的平面布局假设，利用超细间距混合键合技术连接多层有源层，大幅缩短了信号布线长度并降低了寄生电阻和电容。实测数据显示，在相同的器件节点下，采用该技术的芯片相比前代产品，晶体管密度实现了大幅跃升，且在等效性能条件下，SoC性能核的功耗降低了41%，最大时钟频率在特定测试环境下提升了近13%。

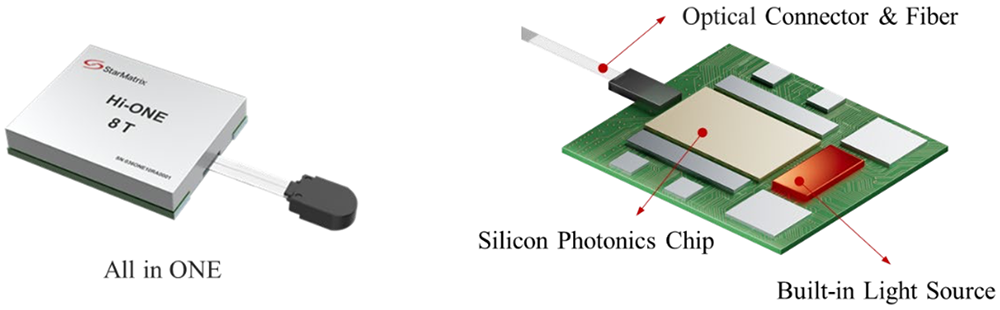

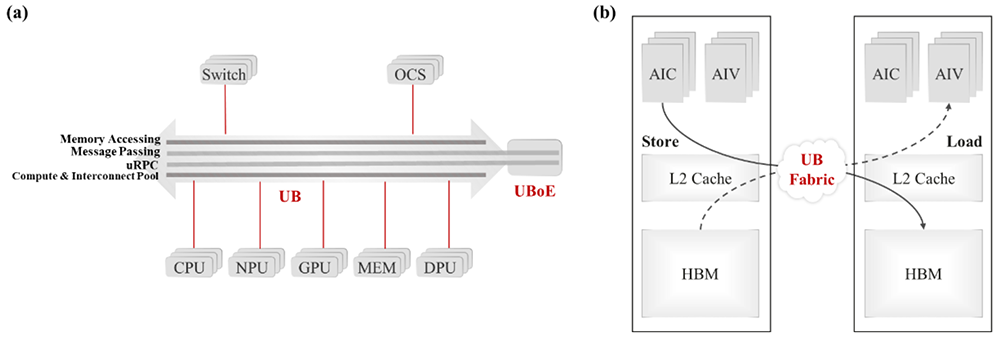

针对人工智能数据中心的高算力需求，论文提出了一套涵盖系统互连架构、近封装光学引擎以及三维折叠技术的协同设计方案。其中，统一总线通过消除多层协议开销，将端到端远程访问延迟从数十微秒压缩至约100纳秒；高密度光互连节点引擎则有效缩短了物理传输距离，提升了带宽。此外，三维折叠技术通过将边缘资源重新布局至表面，解决了传统2.5D封装中计算能力与带宽缩微不匹配的困境。这套全堆栈优化方案预计将使未来的硬件集成度实现百倍以上的增长。

论文还指出，随着人工智能时代数据移动与计算同等重要，逻辑芯片与存储器的物理集成正变得日益紧密，供应链的影响力也在发生转移。尽管“τ缩微”理论为行业提供了新的优化方向，但在电子设计自动化工具链开发、晶圆间工艺偏差控制以及垂直互连开销管理等方面仍面临诸多开放挑战。回顾过去六年，华为半导体团队已量产数百颗芯片，验证了该理论在器件、芯片及系统层面的可行性。展望未来，该理论有望引导半导体产业摆脱对单一几何尺寸微缩的依赖，推动多层电子系统向更高性能与更低功耗的方向演进。
