产品概况：

AU6825 是一款数字输入型，立体声，高效的音频 class D 功率放大器，其最大输出功率可达 2×32W 或者 1× 64W。

AU6825 采用创新的调制模式，可以有效降低静态功耗， 如何配合外部 boost 电路，可以实现 class H 算法，从

而有效提升电池供电应用的续航时间。AU6825 内部集成 32 位的高精度音频 DSP，提供包括 2×15 个均衡器，3 段

DRC 等调音算法，此外，为了进一步增强小音量下的低音 表现，AU6825 还支持动态低音增强算法。针对电视应用

场景，AU6825 也提供有 3D 音效算法。AU6825 内部 DSP 处 理带宽最大支持 96kHz(192kHz 采样率)。

在音质表现方面，AU6825 的 THD+N 指标可以达到 0.03% 以下的水平，此外极低的直流偏置电压是的 AU6825 在

开机关机 pop 音方面具备极其出色的性能。此外，AU6825 还集成 PVDD 掉电检测电路，可以在 PVDD 突然掉电情况

下通知控制器或者芯片可以自动关闭，防止掉电 pop 音。 作为一款中大功率音频功率放大器，AU6825 在热管理方 面支

持四档过问报警和过温度关断保护，此外该芯片温 度可以通过寄存器连续输出，方便系统做整体热管理。

在 喇叭保护方面，AU6825 还支持过流/过压/欠压/直流保护 等。

AU6825 支持 QFN-32 封装，无需散热片，其额定温度范围 为–40°C 至+85°C。

应用：

• 专业音响设备

• 智能音箱

• 条形音响

• 电视

• 笔记本电脑

• 会议系统

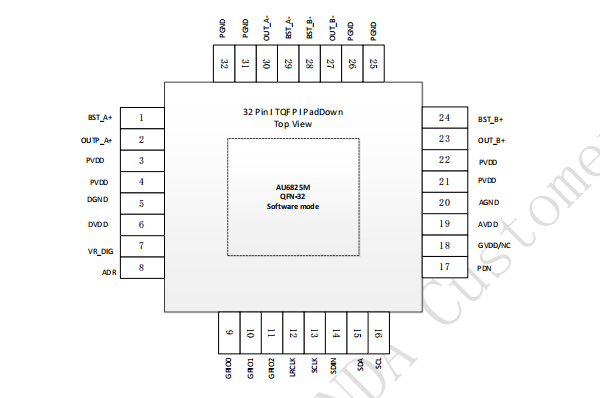

引脚图：

产品特点：

• 输出配置

- 立体声 2.0: 2 × 32W (8Ω, 24V, THD + N = 10%)

- 立体声 2.0: 2 × 26W (8Ω, 21V, THD + N = 1%)

• 供电电压范围

- PVDD: 4.5V – 26.4V

- DVDD: 1.8V 或者 3.3V

• 静态功耗

- 37mA at PVDD=12V

• 音频性能指标

- THD+N ≤ 0.02% at 1W, 1kHz

- SNR ≥ 107dB (A-weighted)

- DC offset ≤ 5mV

• 音频输入信号格式

- 3-wire I2S, LJ,RJ, TDM (无需 MCLK)

- Fs 支持 32/44.1/48/88.2/96/176.4/192kHz

采样率

- 支持独立回声消除通道 Sdout

• 音频 DSP 算法

- 2×15 EQs +3-band DRC+AGL+3*post EQs

- DPEQ 或者 3D 音效

- Class H 算法

• 控制模式

- 支持 I2C 软件配置模式

- 支持硬件 IO 控制模式，无需 I2C 寄存器控制

- 两个通道可独立开启或者关闭

- 最多支持 6 个 I2C 地址

• 保护功能

- 过流/过压/过温/欠压/直流保护

- 过流保护门限 6.5A

- PVDD 掉电检测自动关闭

- 支持系统级热管理保护

• 调音及系统集成

- 一站式 GUI 调音软件 ASATP，驱动级整体解 决方案

- 支持上位机一键生成配置文件

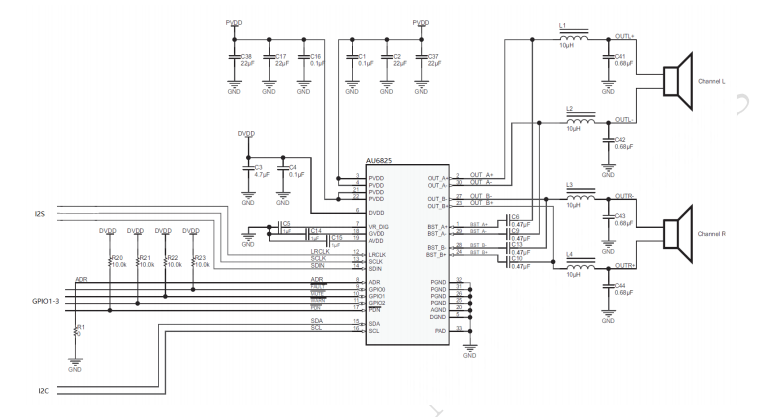

应用与曲线：
