HTA8681内置自适应升压和防破音功能的11W D类及AB类音频功率放大器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

1 特性

● 防削顶失真功能(防破音, Anti-Clipping Function, ACF)

● 免滤波器数字调制，直接驱动扬声器

● 输出功率

11W (VBAT=4V, RL=3Ω, THD+N=10%, fIN = 1kHz)

● VBAT供电范围：2.7V至5.5V

● 低静态电流：4mA @ VBAT = 4V

● 高效升压功能

-自适应升压，延长电池播放时间

-可调节最大限流值，有效防止电池拉死

● AB/D类可切换

● 保护功能:过流/过热/欠压异常保护功能

● 无铅封装，ESOP8

2 应用领域

● 蓝牙/ Wi-Fi音箱

● 智能音箱

● 便携式音箱

●智能家居

3 描述

● HTA8681是一款内置自适应升压的单声道D类音频功率放大器 ，由锂电池供电时 ，THD+N=10%、1kHz信号条件下，能连续输出11W功率（3Ω负载）；另外，其还支持AB类模式。

● HTA8681内置的升压，提供8.5V最大输出电压。其小音乐信号时不升压，仅当功率较大时，提供升压后的电压给D类功放，其可大幅提高系统效率，延长电池续航时间。

● HTA8681的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。HTA8681还提供ACF-Off 模式。

● HTA8681具有AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。

● HTA8681内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。

● 此外，HTA8681集成了输出端过流保护、片内过温保护等功能。

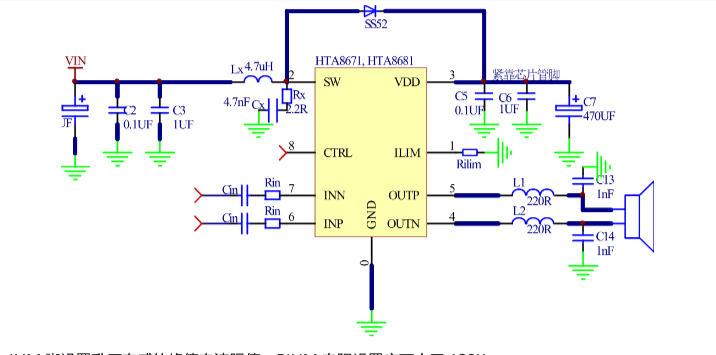

4 典型应用

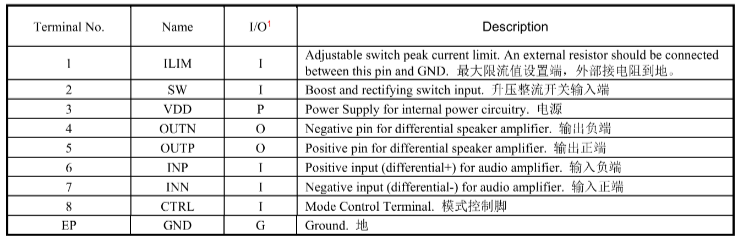

5 引脚配置
