AU6815P—集成音频 DSP 的 2 × 32W 数字型 Class D 音频功率放大器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

产品概况：

AU6815P 是一款数字输入型、双通道立体声、高效的音 频 Class-D 功率放大器，其最大输出功率可达 2 × 32W

或 1 × 64W。 AU6815P 采用创新的调制模式，可以有效降低静态功耗， 提升续航时间。AU6815P 内部集成有 32 位的

高精度音 频 DSP，可提供包括 2 × 15 个均衡器，3 段 DRC 以及 AGL 等调音算法。此外，为了进一步增强小音量下的低

音表现，AU6815P 还支持动态低音增强算法 DPEQ。

AU6815P 内部 DSP 处理带宽最大支持 48kHz (96kHz 采 样率)。

在音质表现方面，AU6815P 的 THD+N 指标可以达到 0.03% 以下的水平，此外极低的直流偏置电压使得 AU6815P 在

开机关机 pop 音方面具备极其出色的性能。 作为一款中大功率音频功率放大器，AU6815P 在热管理

方面支持四档过温报警和过温度关断保护。此外，该芯片 温度可以通过寄存器连续输出，方便系统做整体热管理。

在喇叭保护方面，AU6815P 还支持过流/过压/欠压/直流 保护等。

AU6815P 支持 TSSOP28PP 封装，无需散热片，其额定温 度范围为–40°C至+85°C。

应用：

• 专业音响设备

• 智能音箱

• 条形音响

• 电视

• 笔记本电脑

• 会议系统

引脚图：

文章配图-2

产品特点：

• 输出配置

立体声 2.0: 2 × 32W (8Ω, 24V, THD+N = 1%)

立体声 2.0: 2 × 23W (6Ω, 18V, THD+N = 1%)

• 供电电压范围

PVDD: 4.5V 至 26.4V

DVDD: 1.8V 或者 3.3V

• 静态功耗

29mA at PVDD = 12V, BD

18mA at PVDD = 12V, 1SPW

• 音频性能指标

Noise: ≤ 38µVRMS

THD+N ≤ 0.03% at 1W, 1kHz

SNR ≥ 108dB (A-weighted)

DC offset ≤ ±5mV

• 音频输入信号格式

3-wire I2S, LJ, RJ, TDM (无需 MCLK)

Fs 支持 32/44.1/48/88.2/96/176.4/192kHz

采样率

支持独立回声消除通道 Sdout

• 音频 DSP 算法

2 × 15 EQs + 3-band DRC + AGL + 3 × post EQs

支持动态低音增强算法

• 控制模式

支持 I 2C 软件配置模式

支持硬件 IO 控制模式，无需 I 2C 寄存器控制

• 保护功能

过流/过压(23V)/过温/欠压/直流保护

过流保护门限 5.5A

实时供电电压/芯片温度监测可读出

支持系统级热管理保护

• 调音及系统集成

一站式 GUI 调音软件 ASATP，驱动级整体解决 方案

支持上位机一键生成配置文件

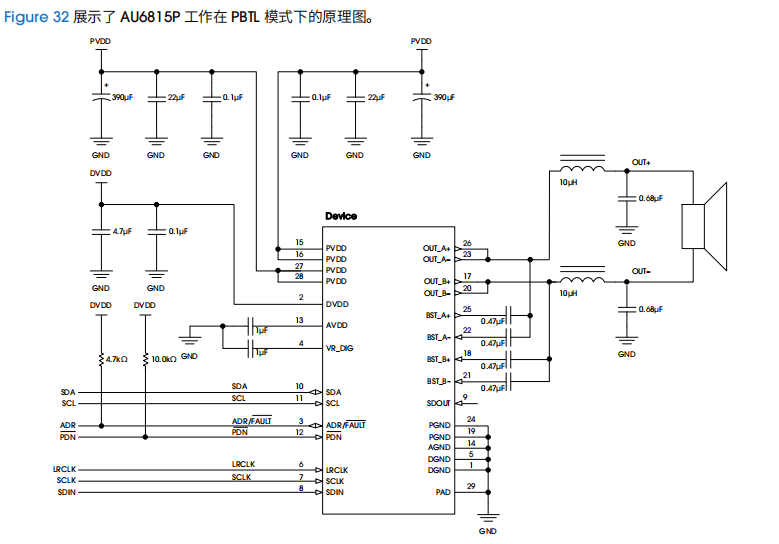

应用与曲线：

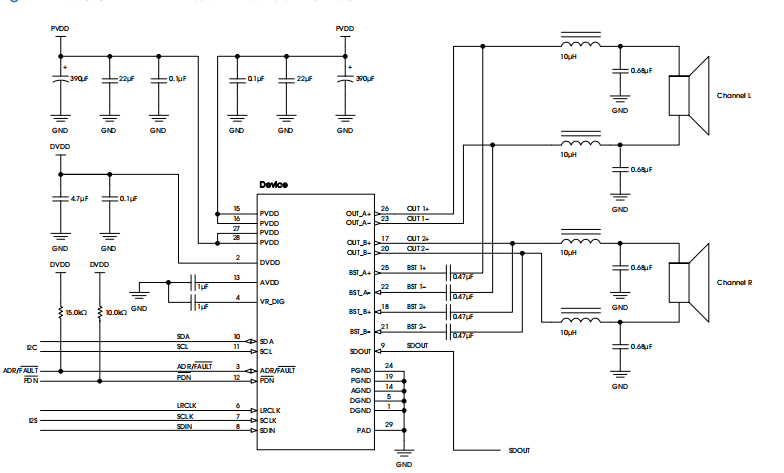

文章配图-3
