特征

输出功率 (BTL模式)

2x20W(VDD=14.5V,RL=4Q THD+N=1%)

单电源系统，4.5V-15V宽电压输入范围

超过90%效率，无需散热器

扩频功能，免电感滤波

模拟差分/单端输入可选

增益: 32dB

保护功能: 过压/过流/过热/欠压异常，直流检测

和短路保护

无铅无卤封装，ESOP16

应用

条形音箱

便携式音箱

拉杆音箱

无线智能音箱

消费类音频应用

LCD电视/视器监

说明

HT326是一款高效D类音频功率放大器。在14.5V供电的、THD+N=1%条件下，能够持续

提供2*20W/4Q功率输出。

HT326具有先进的扩频功能来抑制EMI，使用价格低廉且小体积铁氧体磁珠可满足EMC要

求。

此外，HT326内置关断功能使待机电流最小化,还集成了过压保护、直流保护、短路保护、热

保护和电源欠压异常保护等功能，可全面防止出现故障。

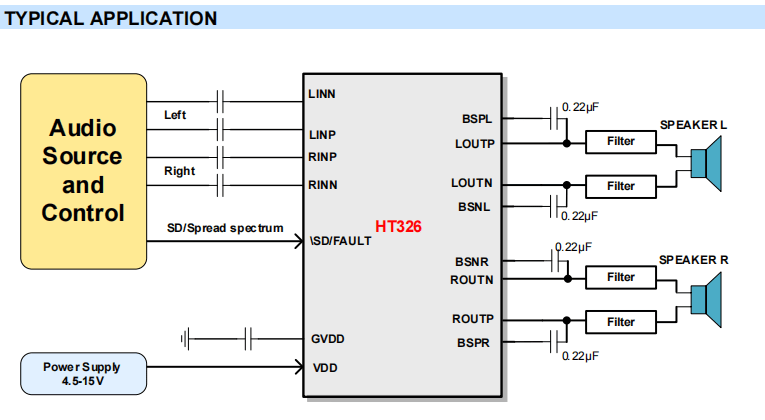

文章配图-2
