HT7181——16.8V,14A高效升压转换器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

产品概况：

HT7181是一款高功率异步升压转换器，集成20mΩ功率开关管，为便携式系统提供高效的小尺寸解决方案。

HT7181具有2.7V至16V宽输入电压范围，可为采用单节或两节锂电池，或12V铅酸电池的应用提供支持。该器件具备14A开关电流能力，并且能够提供高达16.8V的输出电压。

HT7181还支持可编程的软启动，以及可调节的开关峰值电流限制。HT7181还支持两种不同的trtf，以适应不同的EMI和效率需求。

此外，该器件还提供有18V输出过压保护、和热关断保护。

应用：

无线音箱

移动电源

USB TYPE-C 电源传输

平板电脑，笔记本电脑

便携式音箱

充电设备

拉杆音箱

POS机终端

引脚图：

产品特点：

输入电压范围:2.7V-16V

输出电压范围:最高16.8V

固定开关频率:360kHz

·可编程峰值电流:14A

高转换效率:

94% (VIN =7.2V, VOUT=9.3V, IOUT =1.5A)90% (VIN = 7.2V, VOUT=9.3V, IOUT =7A)

93% (VIN =7.2V, VOUT=12V, IOUT =1.5A)

90% (VIN = 7.2V, VOUT=12V, IOUT =5.5A)90% (VIN= 3.6V, VOUT=12V, IOUT =1A)

85% (VIN = 3.6V, VOUT=12V, IOUT =2.2A)

低关断功耗，关断电流1uA

支持两种tr/tf模式，应对EMI挑战

可编程软启动

输出过压(18V)、热关断等保护

ESOP8, DFN10L无铅封装

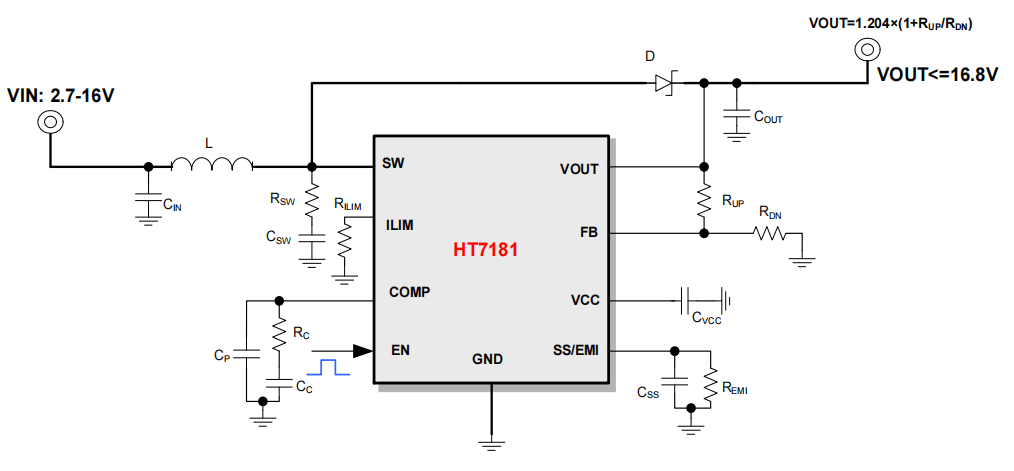

应用与曲线：
