PT2011是一款电容水位检测设计集成电路，他可以通过非接触方式感知水槽外部变化以准确检测水位。这款芯片具备优势，包括了宽泛的工作电压范围2.4-5.5V、极低的待机电流约9微安，在5V供电CMOD设置为10纳法，及出色的高抗干扰性能。

其核心功能集中在一个单通道输入和输出，针对水位监测应用场景优化，允许用户灵活设置4种不同的灵敏度级别。PT2011内建有稳压源、上电复位以及低压复位机制，确保系统稳定性。芯片内部先进的算法和抗抖动设计确保了输出信号的准确无误，同时拥有强大的ESD防护能力（超过4千伏HBM标准）。

启动阶段，PT2011在上电后会自动进行140毫秒的初始化过程，以便校准环境电容影响。一旦初始化完成，当液位上升并使TCH引脚的电容高于预设基准CREF时，输出信号（OUT）将变为高电平，指示水位已达到或超过设定阈值；相反，若液位下降，TCH电容值低于CREF，则输出信号转为低电平，表明水位低于检测区域。这种智能且紧凑的SOP8封装IC为各种水位监测应用提供了高效而可靠的解决方案。

产品特点：

1. 工作电压范围：2.4~5.5V

2. 待机电流约 9uA@VDD=5V/CMOD=10nF

3. 单通道检测输入，单通道输出

4. 水位检测应用

5. 4 级灵敏度配置

6. 内置稳压源、上电复位和低压复位等硬件模块

7. 检测输出经过了内部算法及消抖处理，效果稳定可靠

8. HBM ESD 优于 4KV

9. SOP8 封装

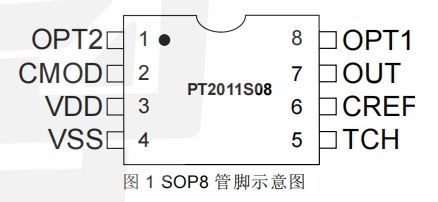

封装引脚：
