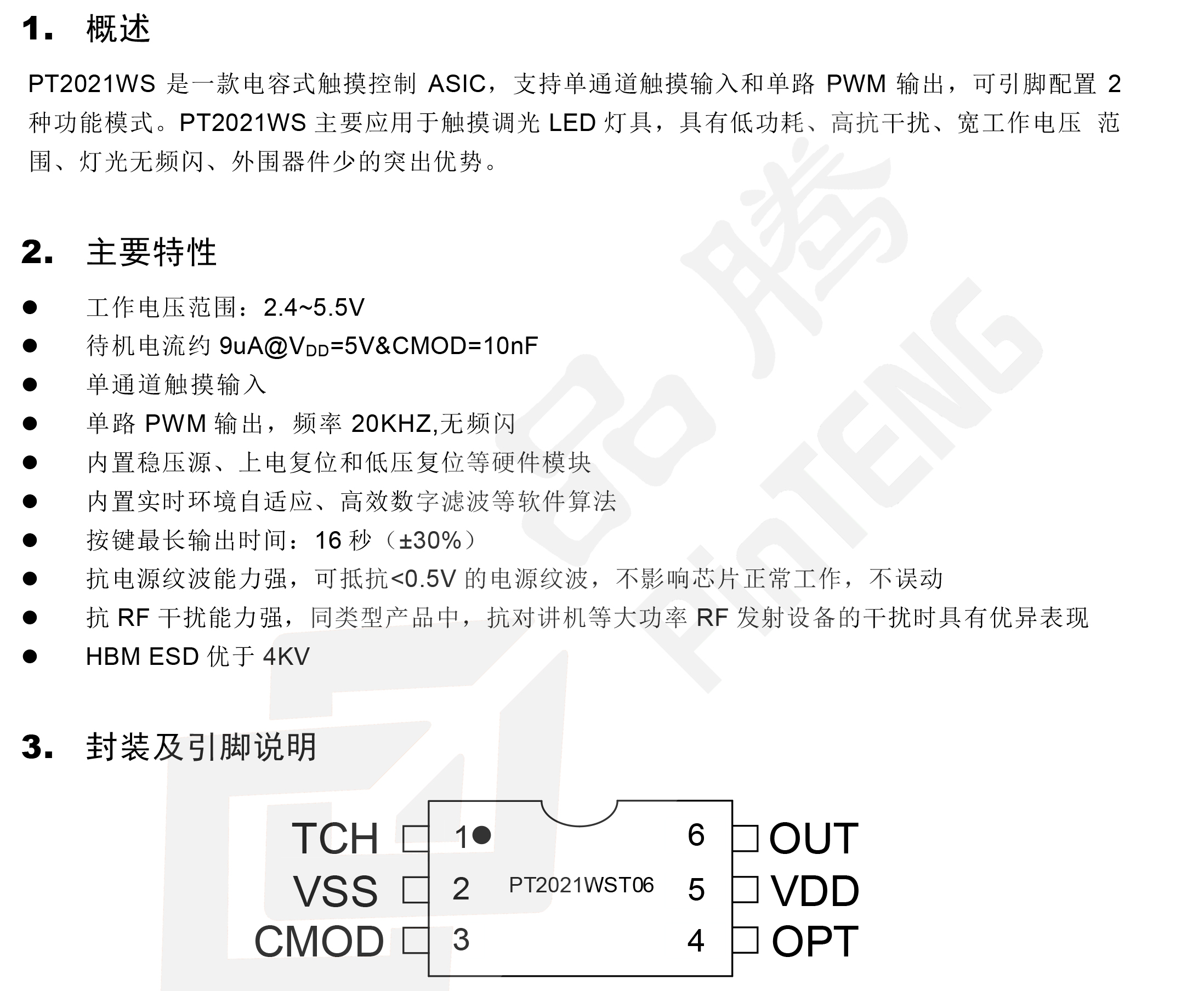

【产品概览】

PT2021WS是一款专为LED灯具设计的电容式触摸控制ASIC，以其低功耗、高抗干扰、宽电压范围运行、无频闪等特点脱颖而出，适用于触摸调光应用。该芯片通过灵活的引脚配置，提供两种功能模式供用户选择，大大减少了外围器件需求。

【核心特性】

工作电压广泛：2.4~5.5V

极低待机电流：9uA（@5V供电 & CMOD=10nF）

单通道精准触摸输入，20KHz PWM无频闪输出

【创新功能】

根据OPT管脚设置，可切换两种调光模式：

模式1：短按实现开关控制，长按进行无级亮度调节，最低2%至最高100%占空比，同时具备快速响应与亮度平滑过渡特性。

模式2：在模式1基础上增加亮度记忆功能，确保在不断电情况下，灯具能记住上次关闭时的亮度并以此为下次开启的初始亮度。

强大的抗干扰性，能够抵御0.5V以下电源纹波和对讲机等大功率RF设备干扰，HBM ESD防护性能超越4KV。

特别设计的内部智能算法，当遇到长时间误触或环境突变等情况，系统将在检测到连续有效触摸16秒（±30%）后自动恢复初始状态，有效防止误动作。

这款PT2021WS凭借其卓越的触摸控制体验、独特的亮度记忆功能以及高度集成化的智能设计。

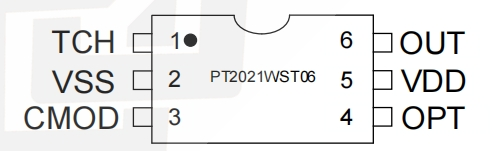

封装引脚说明：
