晶圆的划片切割手段

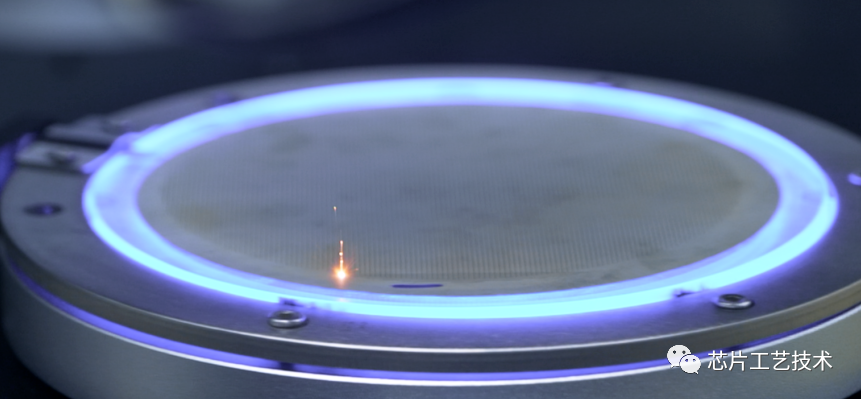

晶圆常用的切割手段有很多，根据不同的材质和芯片设计采用不同的方式。常见的有砂轮切割、激光切割、金刚刀划片劈裂、还有隐形切割等等。其中激光切割应用是越来越广，激光切割也分为激光半划、激光全划、激光隐形划切和异形芯片的划切等工艺方法的特点。

1 激光半划

1.1 激光开槽+砂轮切割

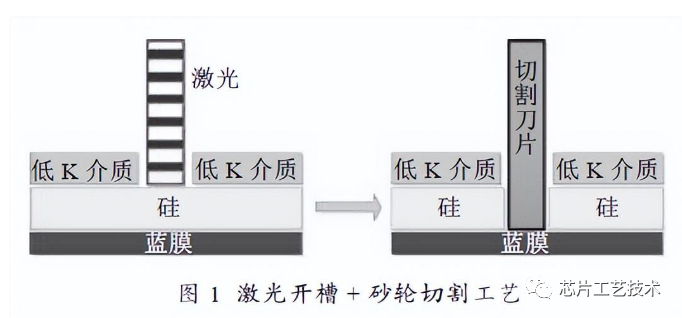

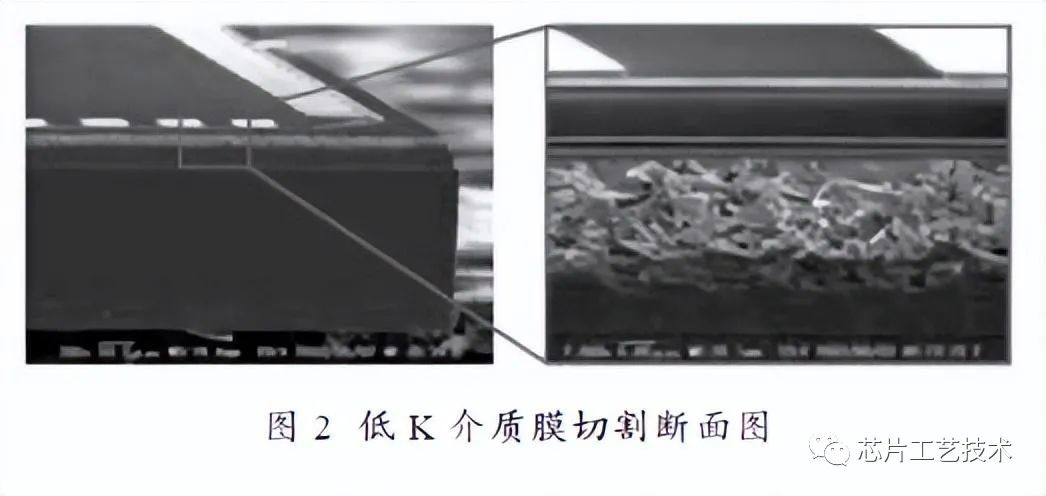

随着芯片特征尺寸的不断缩小和芯片集成度的不断提高，为提高芯片速度和降低互联电阻电容（RC）延迟，低电介常数（低k）膜及铜质材料逐步应用在高速电子元器件上。采用砂轮刀具切割低k 膜一个突出的问题是膜层脱落，通过使用无机械负荷的激光开槽，可抑制脱层，实现高品质加工并提高生产效率，激光开槽完成后，砂轮刀具沿开槽完成硅材料的全切割，工艺过程如图1 所示，切割效果如图2 所示。

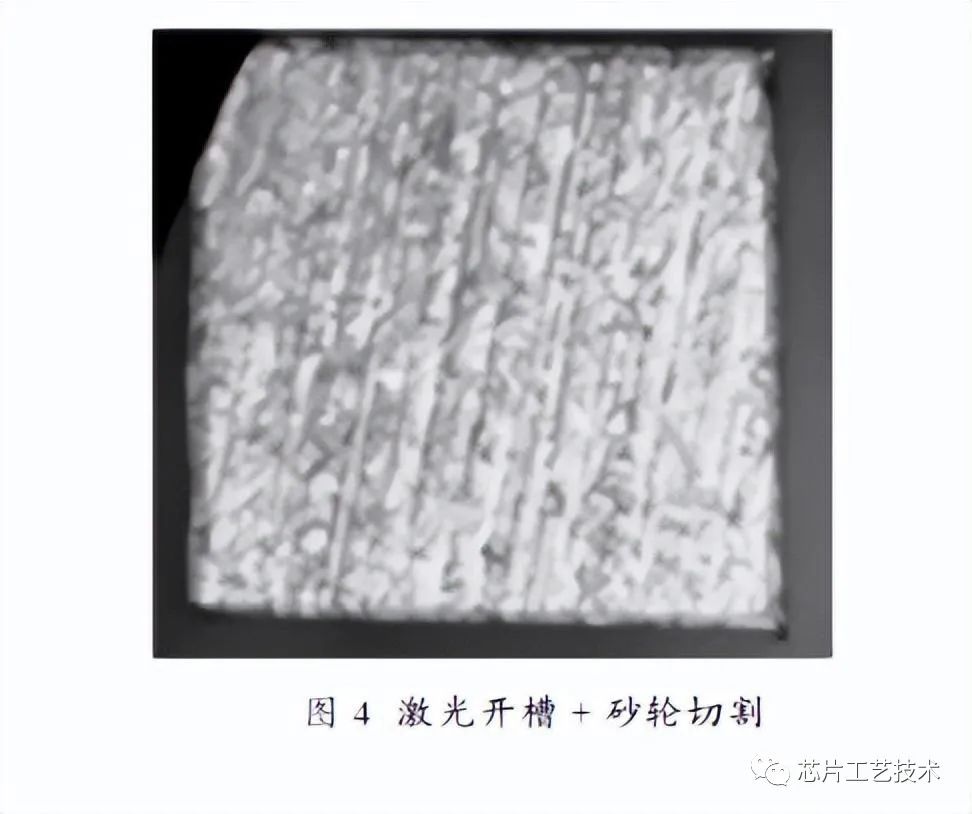

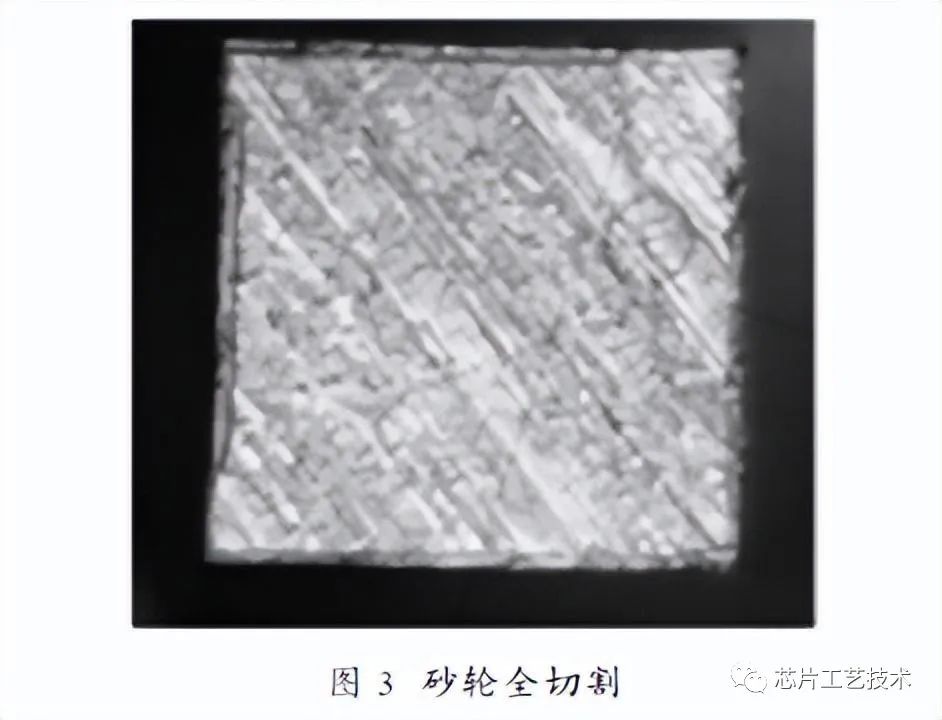

此外，激光开槽也可用于去除硅晶圆表面的金属层。当切割道表面覆盖金、银等金属层时，直接采用砂轮切割易造成卷边缺陷，切割效果如图3 所示。可行的方法是通过激光开槽去除切割道的金属覆盖层，再采用砂轮切割剩余的硅材料，边缘整齐，芯片质量显著提升，切割效果如图4 所示。

1.2 激光半切+裂片

激光半切适用于解理性较好的材料加工，激光划切至一定深度，然后采用裂片方式，沿切割道产生纵向延伸的应力实现芯片分离。这种加工方式效率高，省掉了贴膜去膜工序，加工成本低。

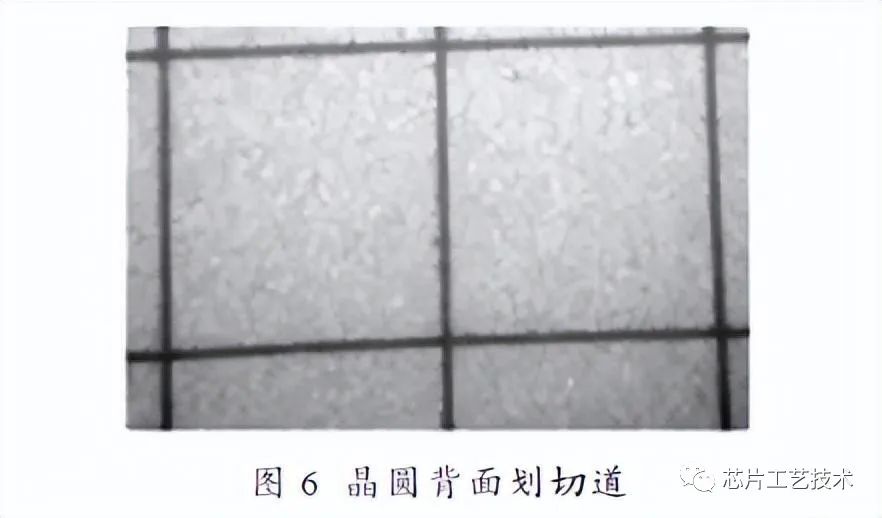

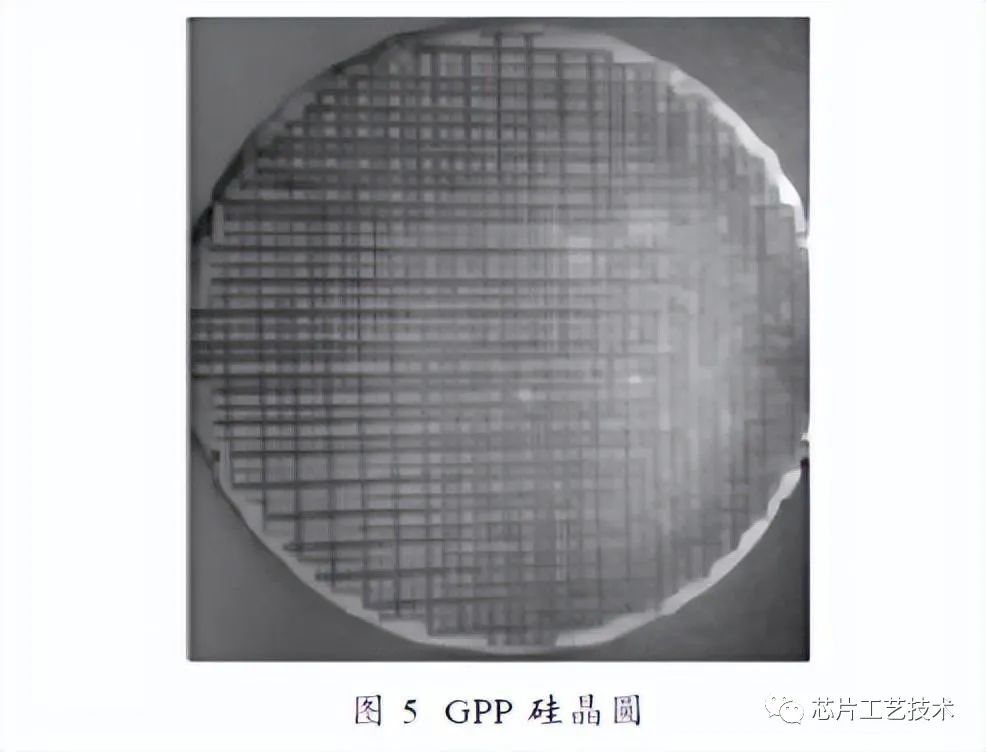

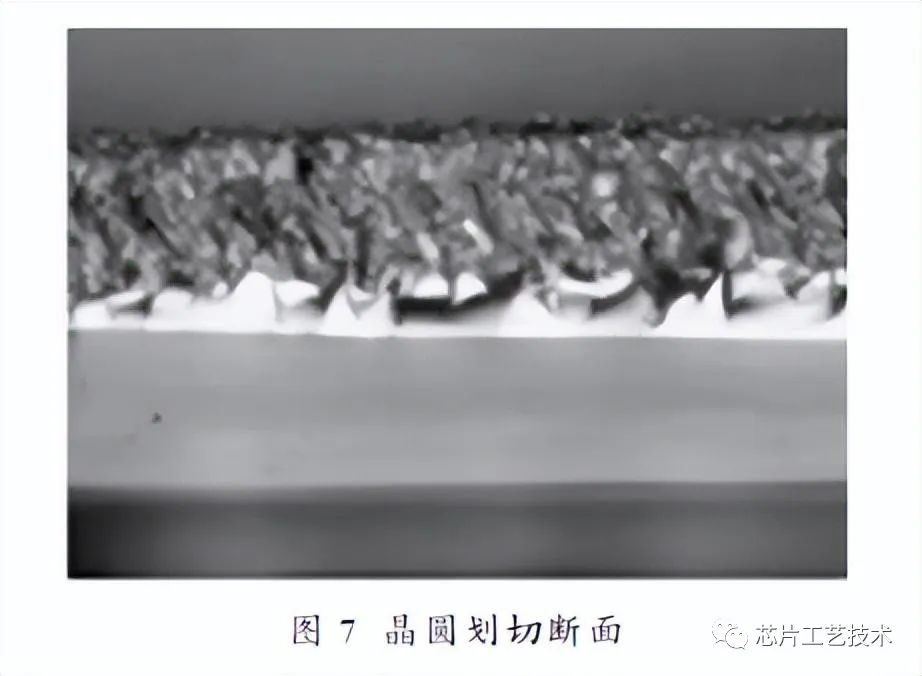

以GPP（玻璃钝化二极管）工艺为代表的分立器件硅晶圆是半导体器件的一大类（如图5 所示），主要应用在二极管、三极管、可控硅、整流桥等器件领域，随着相关产业需求的急剧增长，对器件的生产效率、产品质量都提出了更高要求。目前，行业内都采用了激光半切+ 裂片方式进行芯片分割，由于晶圆正面的切割道有玻璃钝化层，工艺要求从晶圆背面划切，为了简化工艺流程，晶圆背面一般不做光刻图形，这就要求设备具备底部对准功能，对位晶圆正面，激光从晶圆背面划切（如图6 所示）。常规的硅晶圆厚度280 nnnm，采用光纤激光划切，速度150～200 mm/s，一次划切至2/3 到3/4 深度，然后采用碾压式裂片方式，一次完成整个晶圆的芯片分离，是一种高性价比的工艺方法。切割效果如图7 所示。

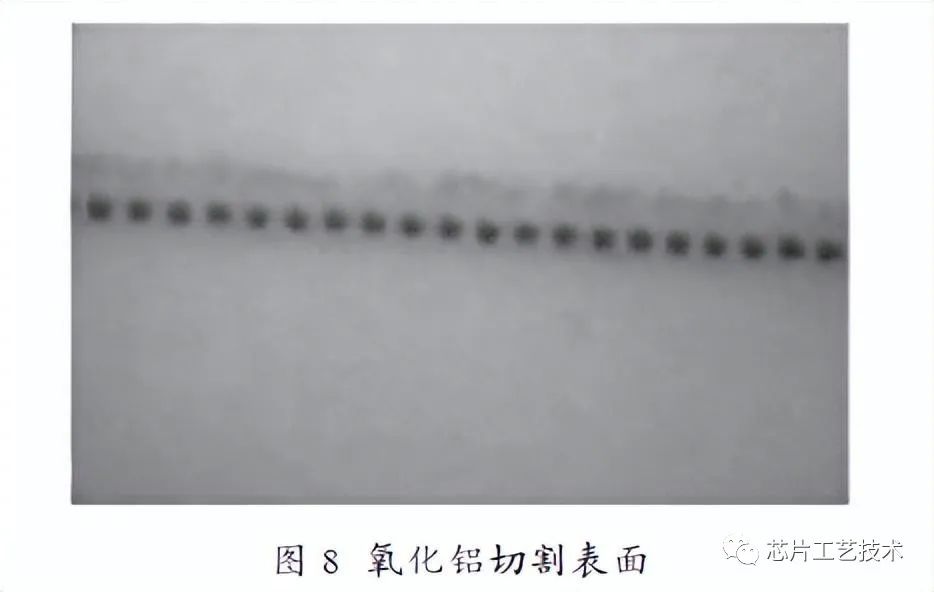

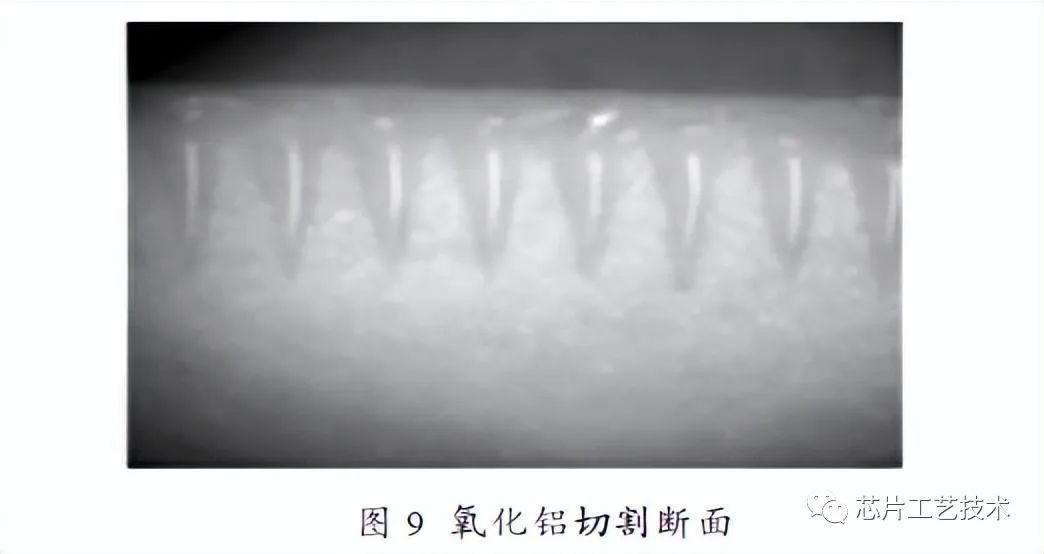

氧化铝、氮化铝、碳化硅等硬脆材料，由于莫氏硬度高，采用砂轮刀具切割效率非常低，且容易产生崩边，切割1 mm 厚的氧化铝陶瓷，速度仅为0.5～1 mm/s。采用激光全切割会产生大量熔渣，影响器件性能。利用这种材料解理性较好的特点，采用激光半切后，通过裂片的方式依次沿切割道分离芯片。以1 mm 厚的氧化铝陶瓷为例，采用波长1 064 nm 的脉冲光纤激光切割至1/3 深度，速度200 mm/s，裂片后芯片断面干净无熔渣。切割形貌如图8、图9 所示。

1.3 激光半切+背面减薄

对厚度小于100 nm 的薄型硅晶圆切割过程中易产生破裂，生产中可以调整工艺顺序，先切割再减薄，采用激光半切割后再进行背面研磨，去除掉多余厚度的材料，采用该技术可以降低背面崩缺，提高芯片抗折强度，减小薄型晶圆破损的风险。

2 激光全切割

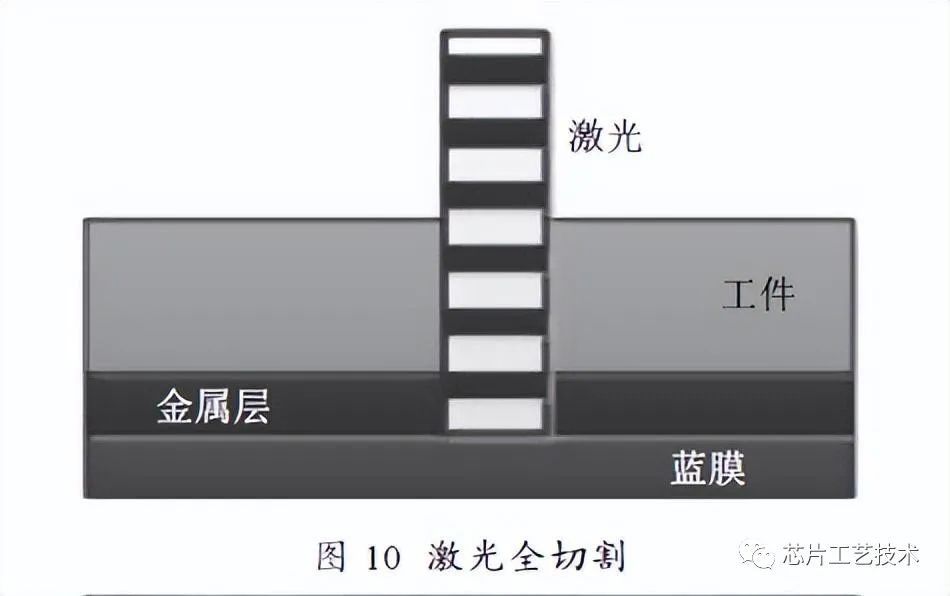

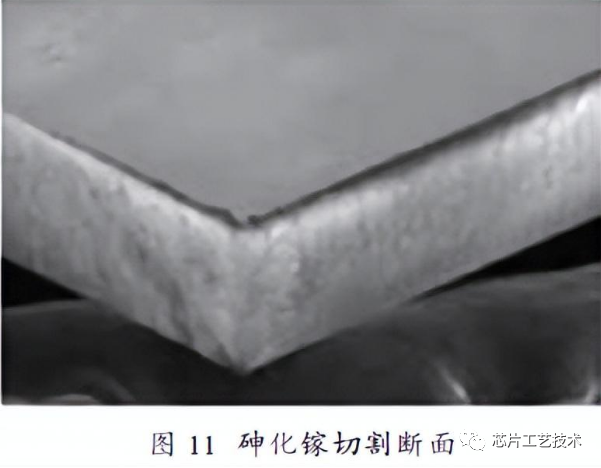

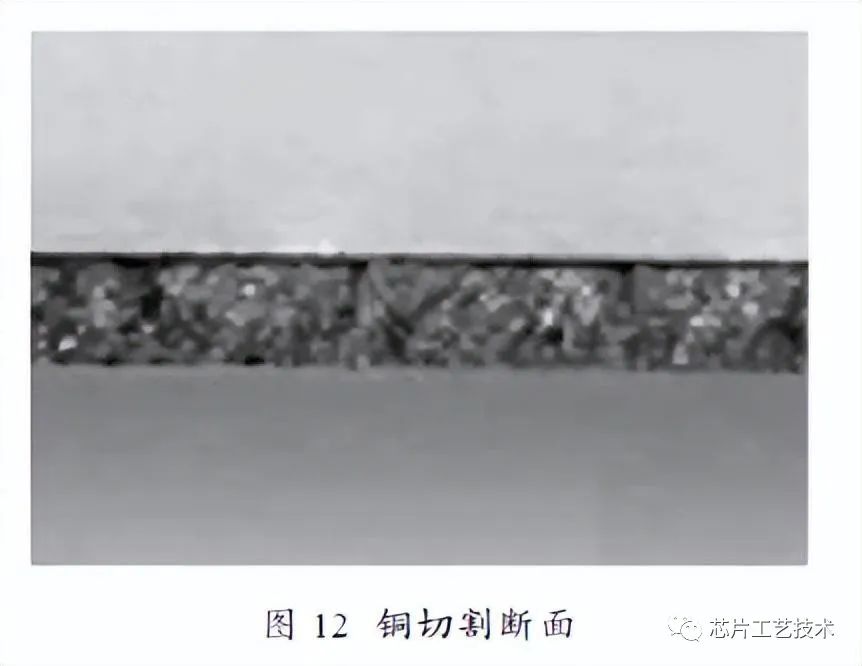

激光全切割是采用激光一次或多次完全切透晶圆，如图10 所示，主要应用在薄硅晶圆、化合物半导体、背面附金属膜的晶圆、金属铜、钼等，切割断面如图11、图12 所示。该方法工艺流程简单，可以实现高速高品质切割。由于激光聚焦光斑的有效焦深范围内都能够进行切割，在保证完全切透晶圆的时候，蓝膜也会被划伤，影响后续的扩膜。因此，选择高损伤阈值的切割胶带非常重要。

3 激光隐形划切

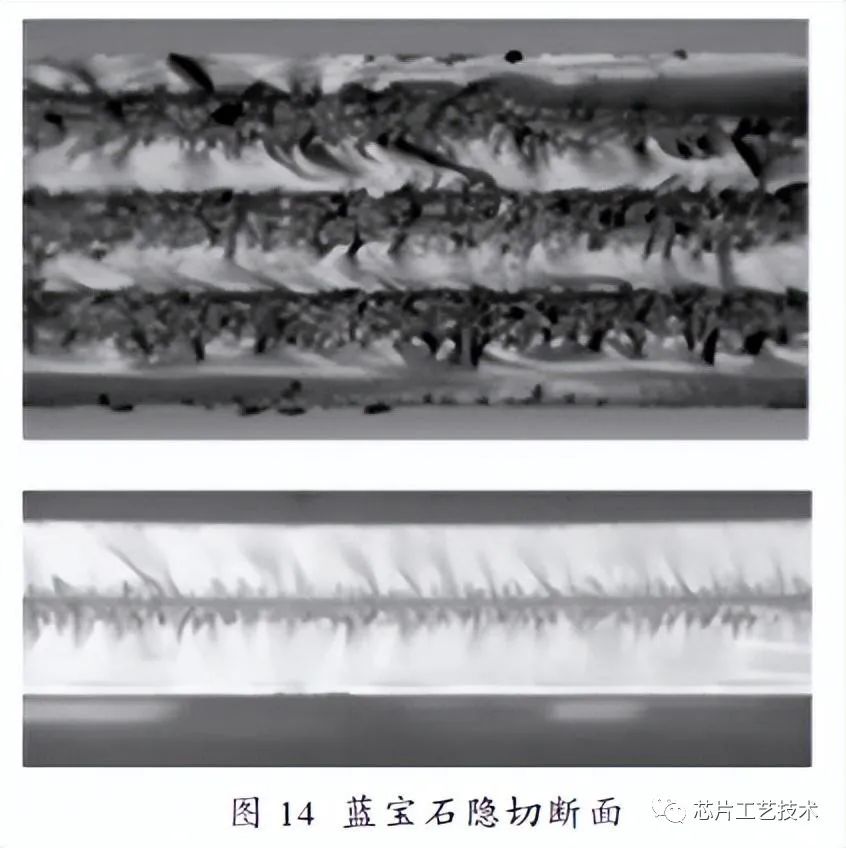

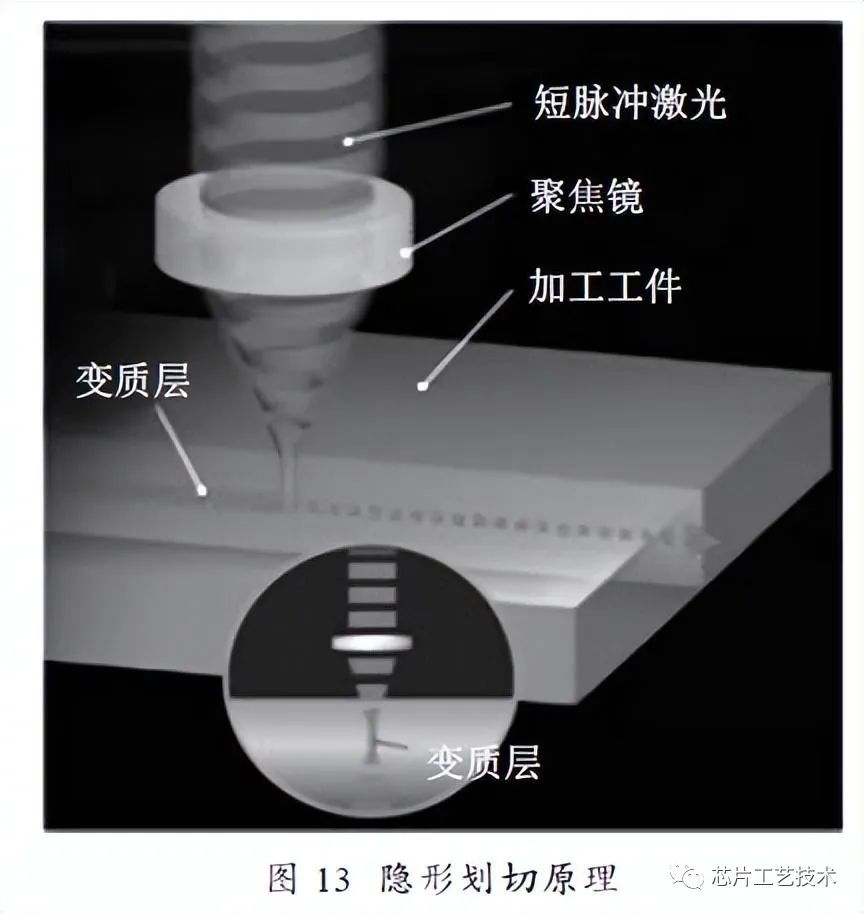

激光隐形划切是将激光聚焦作用在材料内部形成改质层，然后通过裂片或扩膜的方式分离芯片。表面无划痕、无粉尘污染，几乎无材料损耗，加工效率高，适合于材料昂贵、抗污染能力差的器件生产，划切完后无需清洗。能够进行隐形划切的材料有蓝宝石、玻璃、砷化镓、碳化硅、钽酸锂、薄硅晶圆、硅基MEMS 器件等。典型的案例是采用砂轮切割一片100 mm（4 英寸）碳化硅晶圆（芯片1.5 mm×1.3 mm）需6 h 左右，而且切割槽较宽，造成严重的材料浪费和刀具磨损。而采用激光隐形划切方式，仅需20 min，切割线宽小于5 nm，芯片设计中切割道预留可以更窄。根据材料的解理特性和厚度不同，结合裂片工艺，进行单层或多层划切。比如对90 nm 厚的蓝宝石晶圆，一层改质层即可裂开，对90 nm 厚的碳化硅晶圆，需要7-11 层改质层才可以裂开，如图13、图14 所示。

4 异形芯片切割

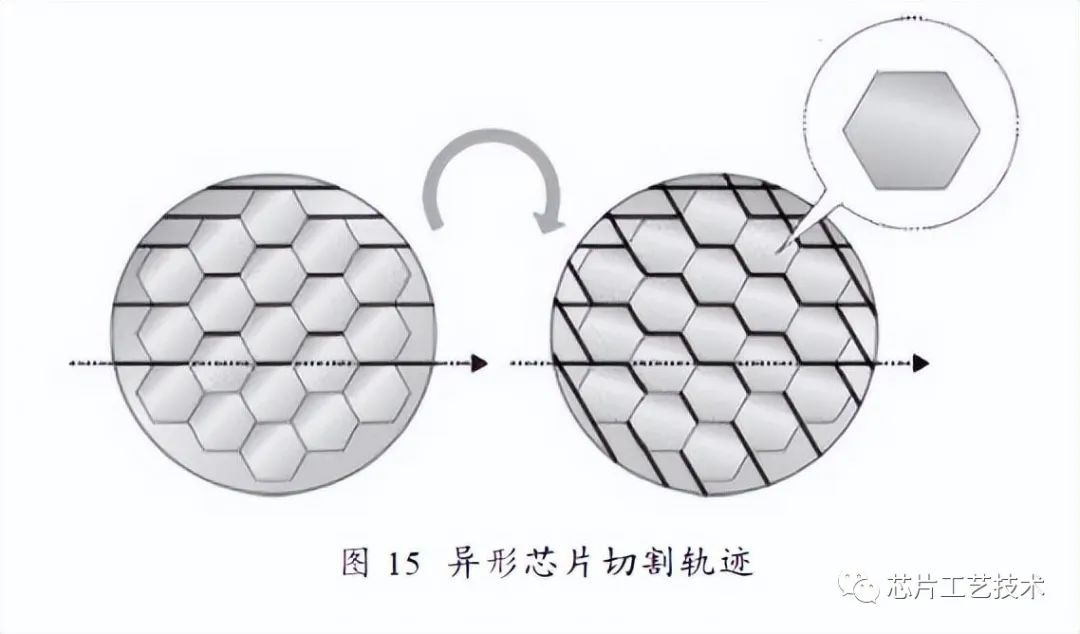

当前，在半导体产业较低利润率的压力下，为提高竞争力，芯片设计工程师不断追求更高的材料利用率。切割线总长越短，晶圆面积浪费越小，在芯片面积一定的情况下，周长最短的是正六边形密排。一个晶圆上能生产六边形芯片数量比同样尺寸的四边形芯片数量多15%，对于大功率LED 芯片，设计成六边形还会产生更大的光能输出量。但多边形结构给晶圆划切带来挑战，加工中首先通过图像识别定位和位置计算，将切割道解析成夹角为60° 的三组直线段，划完一组，工作台旋转60° 再划第二组，依次划完整个晶圆，如图15 所示。

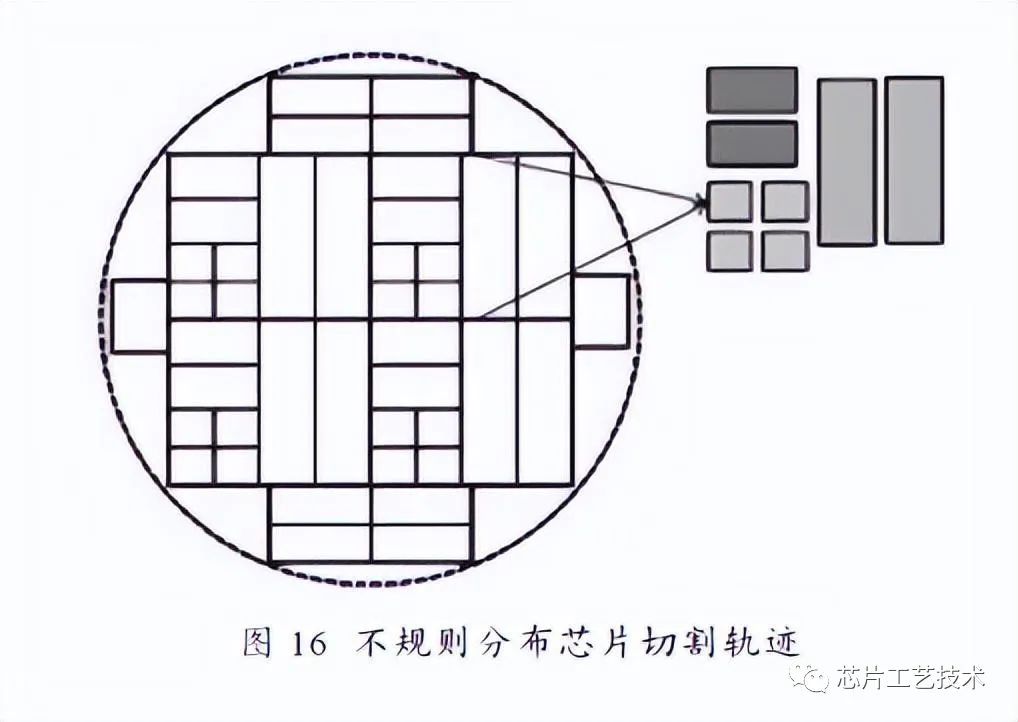

在芯片样品设计阶段，为降低试验成本，往往在一个晶圆上混合排列多种尺寸规格的芯片，一般成周期性单元分布。划切时需要设定晶圆尺寸、街区宽度、单元周期、每个单元中的街区间隔等参数，确定从某个单元的第一道街区开始划，对同批次晶圆，可直接调用该参数进行加工，如图16 所示。

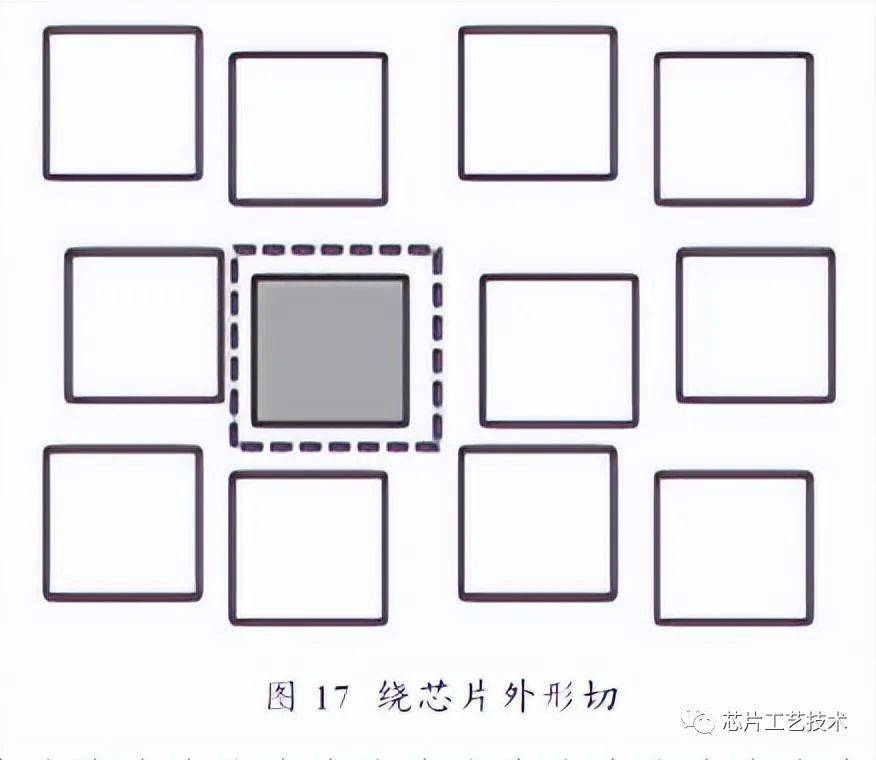

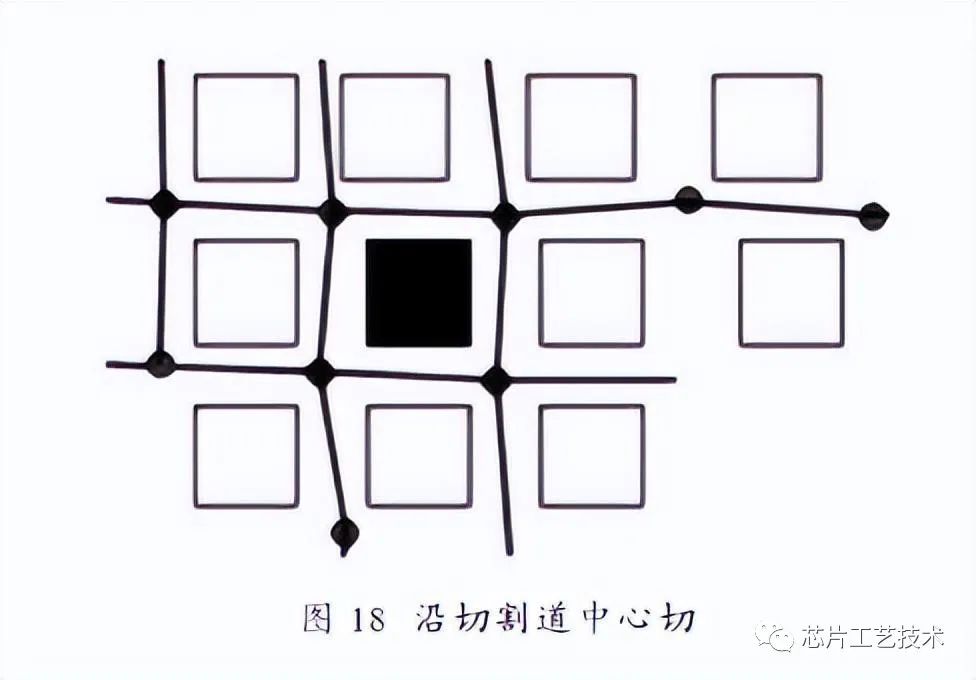

对于柔性基底的晶圆，由于生产过程中的材料变形，造成芯片不规则分布，常规的激光划片机无法满足加工需求。针对工艺要求有两种实现方式，沿芯片外轮廓切割，保证每个芯片尺寸一致，加工完后需要单独清理剩余的残渣；第二种方式是沿着街区的中心切，不会有残渣，但切割完后的芯片尺寸不一致。不管哪种方式，都需要结合XY 工作台移动，逐块完成整个晶圆的全幅面扫描，对扫描获得的每一帧图像，采用模板匹配的方法识别出每个芯片的中心位置和旋转角度，计算获得加工轨迹信息。最终振镜沿芯片的切割轨迹完成整个晶圆切割，如图17、图18 所示。
