3KW工业变频器电路设计方案详细说明

3KW工业变频器的设计概述：

3KW工业变频器电路硬件平台适用于永磁同步电机及交流感应电机，采用先进的FOC算法。同时兼容单电阻、3电阻电流采样。通过使用先进的无传感器磁场定向控制算法来驱动3相永磁同步电机（无刷电机）。

本设计方案提供一种使用3路分流器来进行相电流测量的低成本解决方案，这样避免了使用昂贵的电流传感器，另外也能使用单路分流器检测电流。

这种控制算法主要应用于压缩机、空调、风扇、工业驱动、洗衣机等。

硬件部分介绍：

硬件设计包括两部分：功率板和控制板，并使用一外接PFC电源板提供供电电源。控制板可使用USB直接驱动，也可使用外部电源驱动。当使用外部供电时，USB通讯被光电隔离。

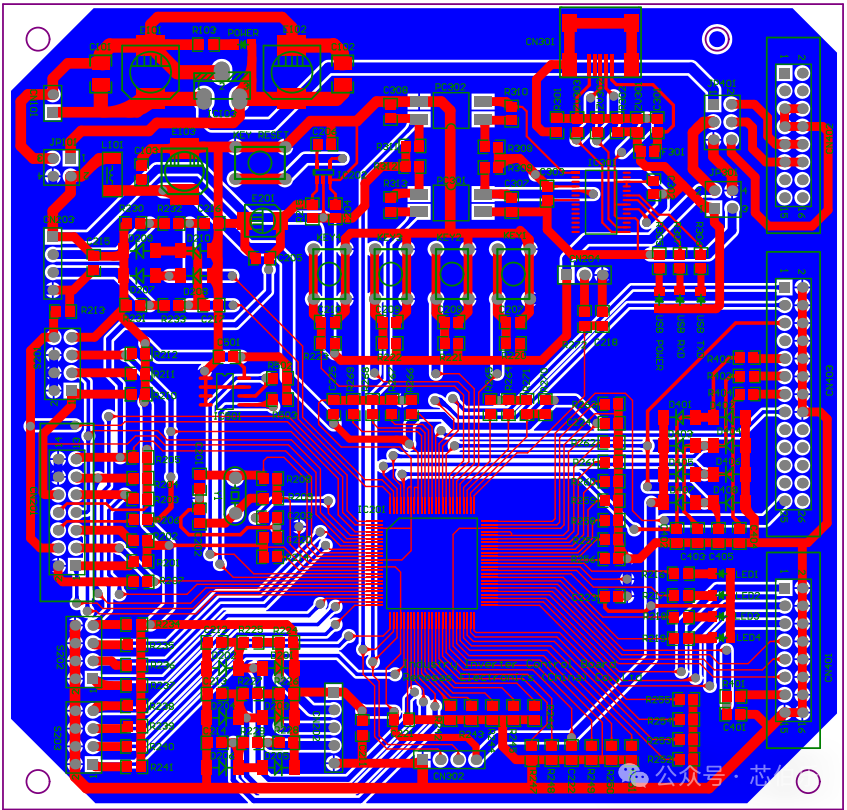

控制板示意图：

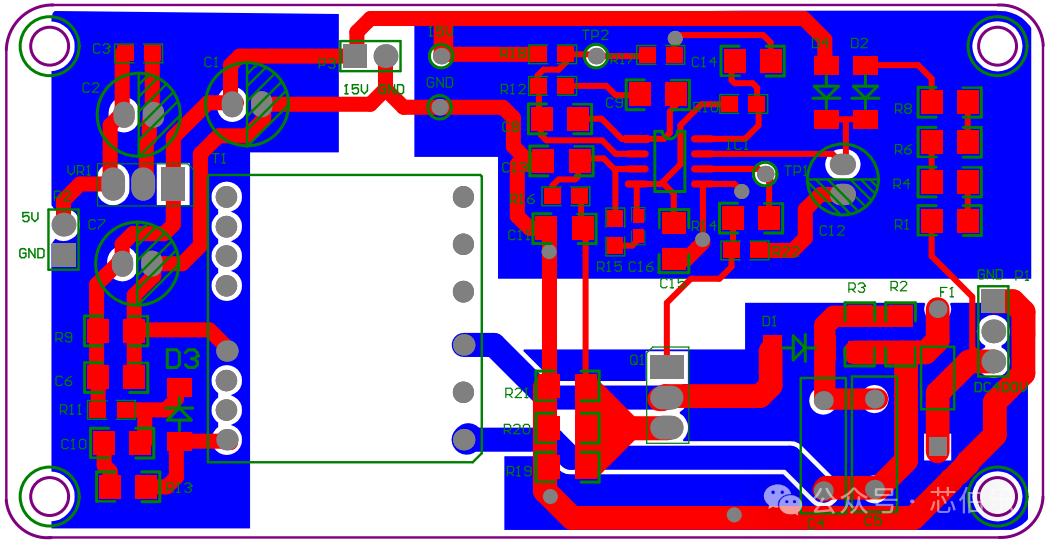

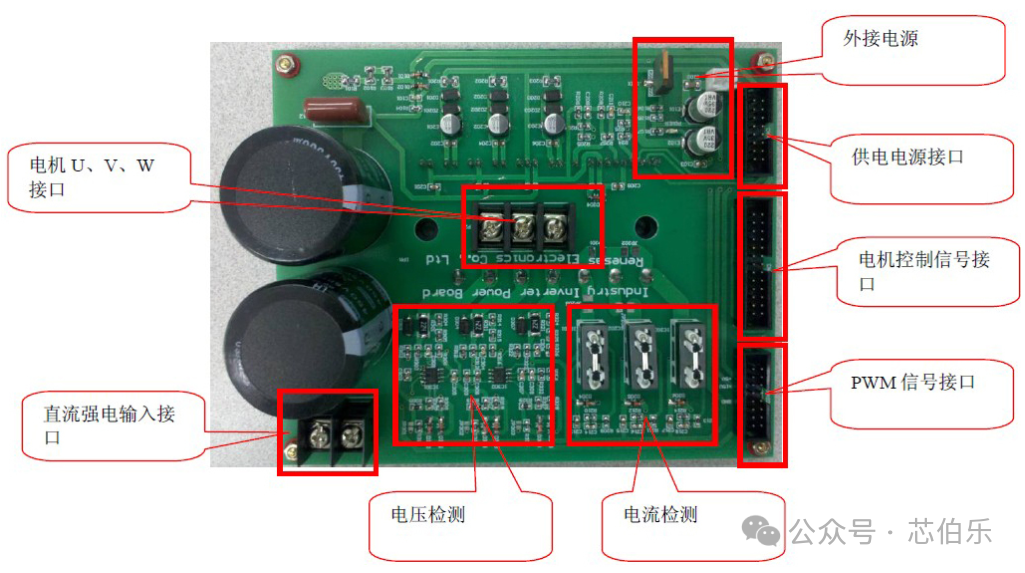

功率板示意图：

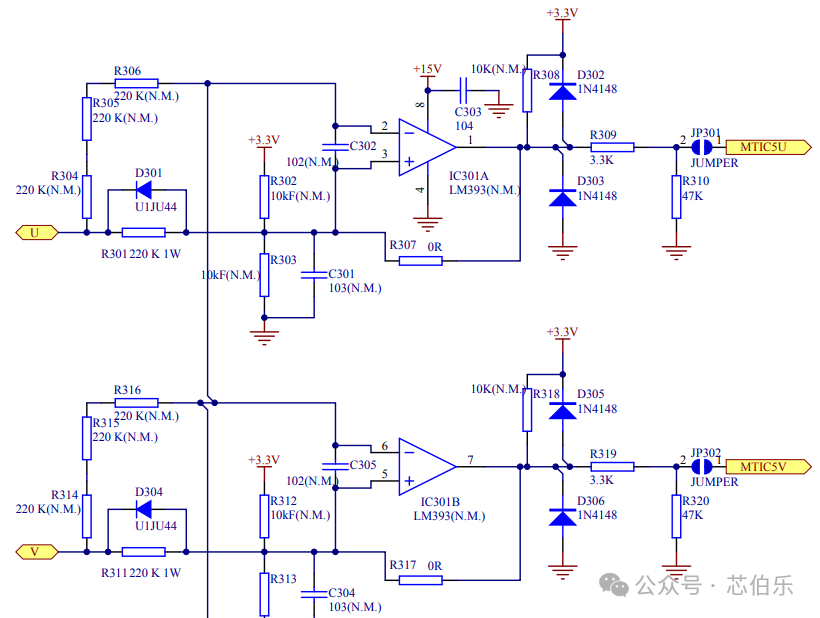

方案部分原理图：

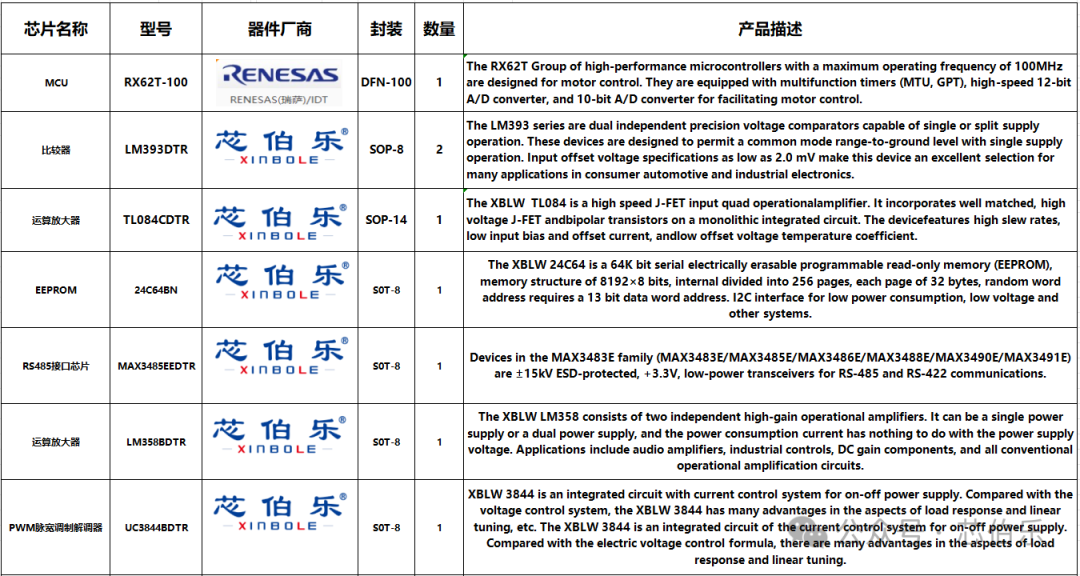

方案推荐器件

XBLW品牌为芯伯乐自主品牌，器件全部国产化设计与封测生产，有相关产品器件需求或者相关方案请联系官网:https://www.xinboleic.com/
