XBLW芯伯乐提供满足当今电源需求的全系列栅极驱动电源产品，可承受0.5A反向电流，输入逻辑保护低至-10V
来源:XBLW 芯伯乐发布时间:2023-12-046586浏览
询问 AI电源是电子设备的基础，其中的栅极驱动器是稳定提供设备电源的关键。栅极驱动器是一种功率放大器，它接受来自控制器芯片的低功率输入，并为高功率晶体管（例如IGBT或功率MOSFET）的栅极产生高电流驱动输入。本文将为您介绍芯伯乐品牌的栅极驱动芯片系列产品，栅极驱动电源产品系列的功能特性，电学参数以及应用领域。
01
—
主要特征
锁存保护: 可承受 0.5A 反向电流
低至- 10V 的输入逻辑保护
输出阻抗低
单芯片集成两路驱动输出峰值电流:2A
工作范围: 4.5V~25V
最大输入负压可达 -5V
高电容负载驱动能力：--在 nF 负载时，开关时间< 25ns
上升/下降时间匹配
传播延时: 40ns
宽温度范围: -40℃~125℃
芯片开通/关断延时特性 -- Ton/Toff =70ns/70ns
符合 RoSH 标准 SOIC8/DFN8
02
—
功能框图（GT4426/GT4427/GT4428）
03
—

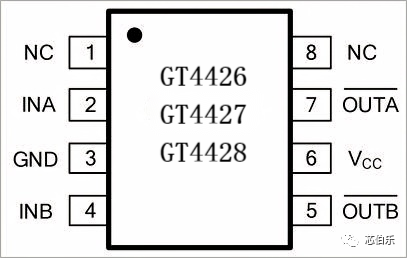

封装及引脚定义(GT4426/GT4427/GT4428)
编号 | 名称 | 功能 |
1 | NC | 空引脚 |
2 | INA | 通道 A 输入端 |
3 | GND | 引脚地 |
4 | INB | 通道 输入端 |
5 | OUTB | 通道 B 输出 |
6 | VCC | 电源 |
7 | OUTB | 通道 A 输出 |
8 | NC | 空引脚 |
04
—
电学参数（GT4426/GT4427/GT4428）
符号 | 定义 | 最小 | 最大 | 单位 |
VCC | 电源电压 | 4.5 | 20 | V |
TC | 环境温度 | -40 | 125 | °C |
符号 | 定义 | 最小值 | 典型值 | 最大值 | 单位 |
VIH | 逻辑高电平 “ 1 ”输入电压 | 2.4 | V | ||
VIL | 逻辑低电平“0 ”输入电压 | — | — | 0.8 | V |
IIN | 输入电流(0V≤VIN≤VCC) | 200 | μA | ||
VOH | 高电平输出电压降 | VCC–0.025 | — | — | V |
VOL | 低电平输出电压降 | — | — | 0.025 | V |
ROH | 高电平状态，输出电阻(VCC= 18V,IO= 100mA) | — | 4 | 8 | Ω |
ROL | 低电平状态，输出电阻(VCC= 18V,IO= 100mA) | — | 2 | 4 | Ω |
IPK | 峰值输出电流 | 2 | A | ||
IREV | 锁存保护可承受反向电流(工作周期≤2%,t≤300us,VCC= 18V) | — | >0.5 | — | A |
tR | 上升时间(VCC= 18V,CLOAD= 100pF) | — | — | 30 | ns |
tF | 下降时间(VCC= 18V,CLOAD= 100pF) | — | — | 30 | ns |
tON | 开通传输延时(VCC= 18V,CLOAD= 100pF) | — | — | 70 | ns |
tOFF | 关断传输延时(VCC= 18V,CLOAD= 100pF) | — | — | 70 | ns |
IQ1 | 电源电流(VINA=VINB=逻辑高) | — | — | 1 | mA |
IQ0 | 电源电流(VINA=VINB=逻辑低) | — | — | 1 | mA |
1、选型与输入输出逻辑对照表
GT4426输入输出逻辑表
INPUT | OUTPUT | ||
INA | INB | OUTA/ | OUTB/ |
L | L | H | H |
H | H | L | L |
L | H | H | L |
H | L | L | H |
注：H 代表高电平；L 代表低电平 | |||
GT4427输入输出逻辑表
INPUT | OUTPUT | ||
L | L | L | L |
H | H | H | H |
L | H | L | H |
H | L | H | L |
注：H 代表高电平；L 代表低电平 | |||
GT4428输入输出逻辑表
INPUT | OUTPUT | ||
INA | INB | OUTA | OUTB |
L | L | L | L |
H | H | H | H |
L | H | L | H |
H | L | H | L |
注：H 代表高电平；L 代表低电平 | |||
型号 | 输入输出逻辑 | 封装 |
GT4426 | 反向相位 | SOP-8 |
GT4427 | 同相相位 | SOP-8 |
GT4428 | A通道反相，B通道同相 | SOP-8 |
2、GT4426/GT4427/GT4428三款型号输入输出波形图

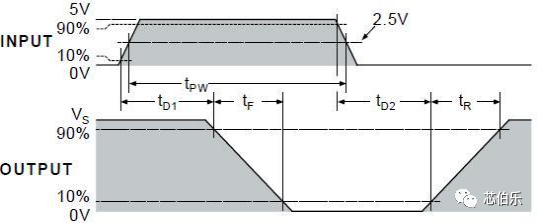

GT4426输入输出（反相）波形图

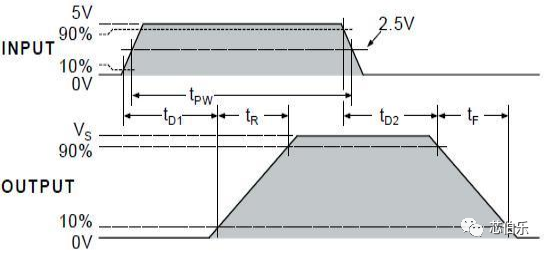

GT4427输入输出（同相）波形图
GT4428输入输出（A通道反相）波形图
GT4428输入输出（B通道同相）波形图
05
—
应用领域及产品

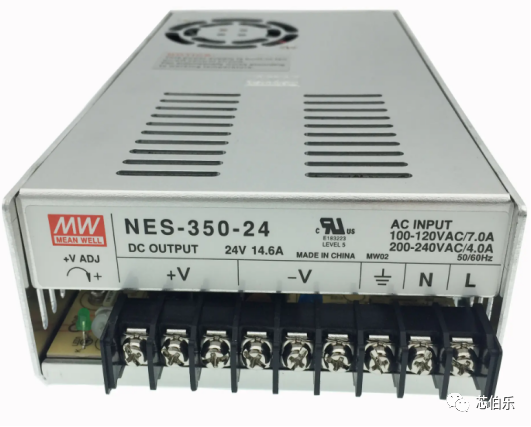

变换式电源

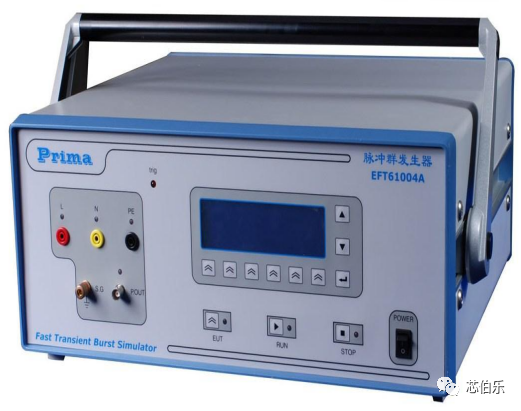

脉冲发生器

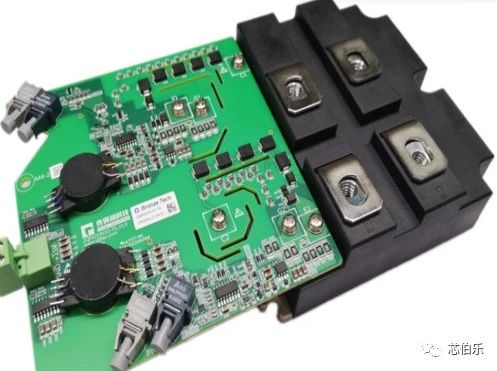

XBLW GT4428驱动IGBT的应用
06
—
总结
在各种电力转换过程中，栅极驱动器扮演着重要的角色，而通过栅极驱动电源并支持双极电压输出的隔离式DC-DC转换器，更是为各种电器设备提供稳定电源的理想选择。芯伯乐推出了一系列的隔离式DC-DC转换器，提供支持IGBT、MOSFET、SiC MOSFET和GaN等不同技术的产品系列，能够满足各种应用的不同功率需求，产品系列相当完整，将是您进行产品开发时的上佳搭档。
