Vision Pro最新拆解：内含一颗国产芯片！

集微网消息，近日国外知名拆解机构iFixit对Vision Pro进行了芯片级拆解，结果显示该设备内含大量德州仪器（TI）芯片，还有一颗国产芯片——兆易创新GD25Q80E 1 MB 串行 NOR 闪存。

以下为Vision Pro内部芯片结构：

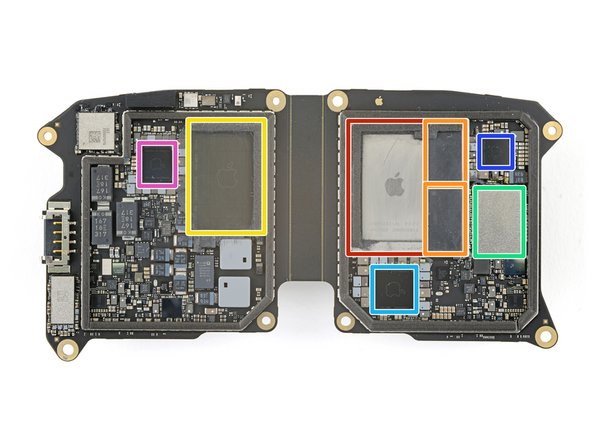

步骤1：主板正面

红色：苹果 APL1109/339S01081E M2 八核应用处理器和图形处理单元

橙色：美光 MT62F1G64D8WT-031 XT:B 8 GB LPDDR5 SDRAM 内存

黄色：苹果 APL1W08/339S01186 R1 传感器协处理器

绿色：铠侠 K5A4RC2097 256 GB NAND 闪存

天蓝：苹果 APL109C/343S00627 电源管理芯片

蓝色：苹果 APL109D/343S00628 电源管理芯片

紫色：苹果 APL1004/343S00629 电源管理芯片

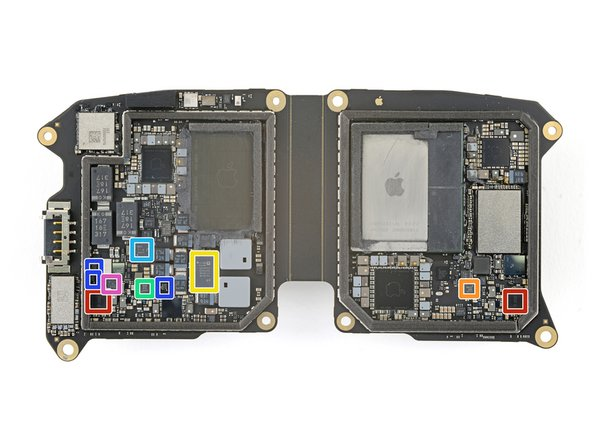

步骤2：主板正面

红色：苹果 338S00521-B0 电源管理

橙色：德州仪器 LMK1C1104 时钟缓冲器

黄色：ADI LT8652S 8.5 A / 18 V 双通道同步降压转换器

绿色：德州仪器TPS62125 300 mA 降压转换器

天蓝：德州仪器 TPS61045可调升压转换器

蓝色：安森美 FPF2895C 限流开关

紫色：德州仪器 TPS70936 150 mA/3.6 V LDO 稳压器

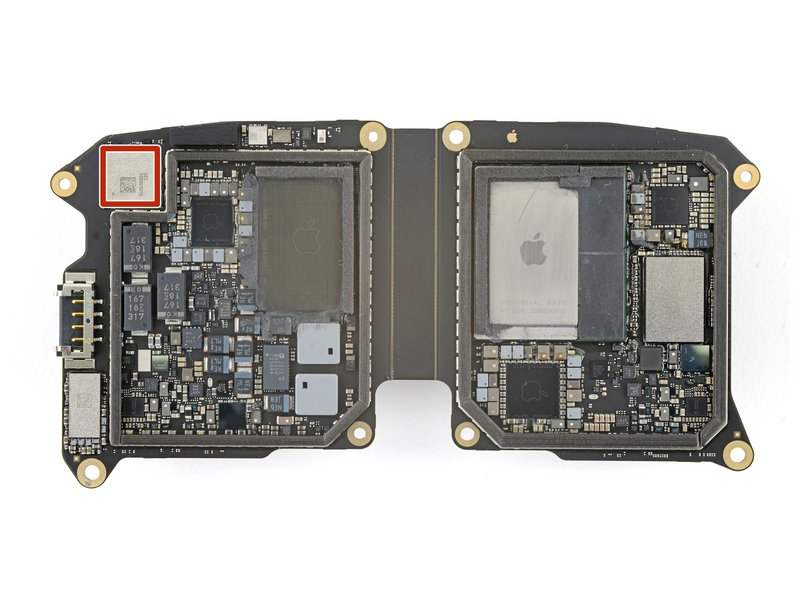

步骤3：主板正面连接芯片

红色：USI 339S01015 WiFi/蓝牙模块

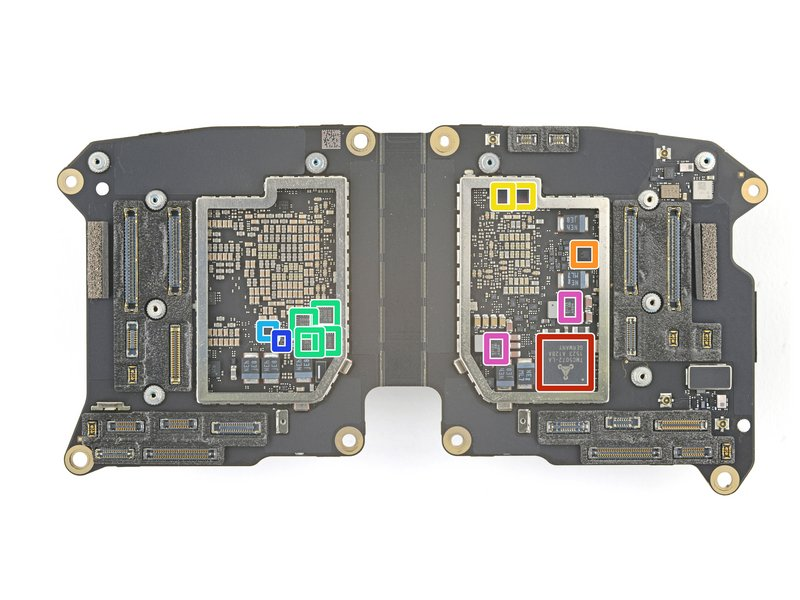

步骤4：主板背面

红色：ADI TMC5072双2相步进电机驱动器

橙色：莱迪思半导体 ICE5LP4K iCE40 Ultra FPGA

黄色：可能是 Cirrus Logic CS46L11 音频编解码器

绿色：Diodes Incorporated PI2DBS16212A 2:1 多路/解路复用器

天蓝：德州仪器 TMUX1575 四路SPDT模拟开关

蓝色：德州仪器 TS5A23159 双 SPDT 模拟开关

紫色：德州仪器 TPS62135 4 A 降压转换器

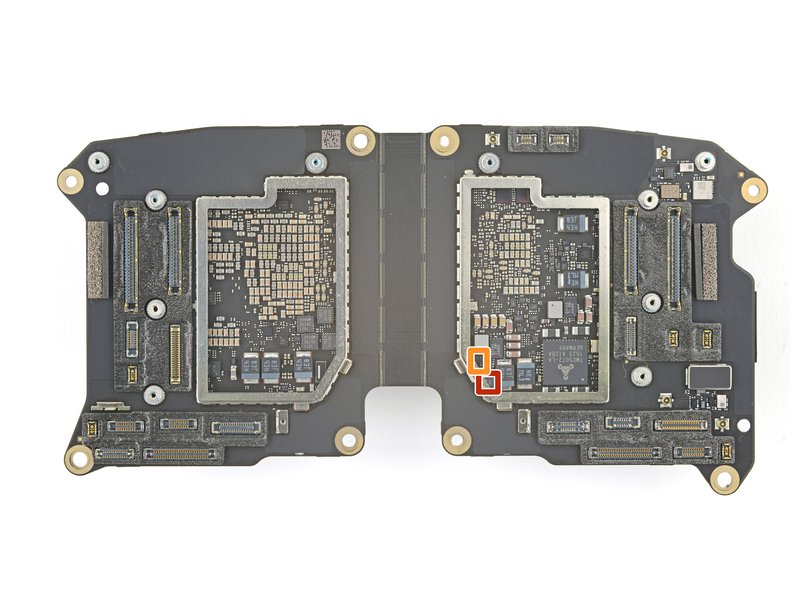

步骤5：主板背面

红色：德州仪器 TLV6703 比较器，带集成基准功能

橙色：安森美 FPF2895C 限流开关

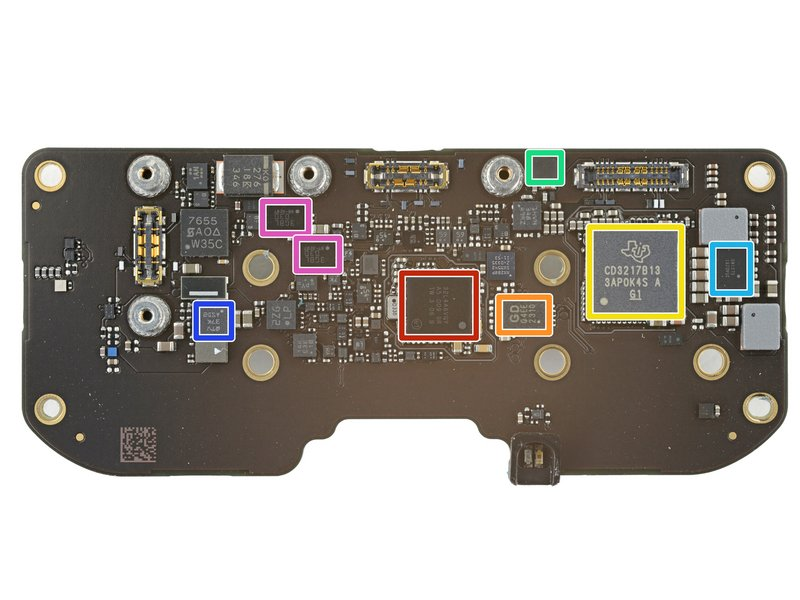

步骤6：充电板正面

红色：意法半导体 STM 32L4A6VG Arm Cortex-M4微控制器

橙色：兆易创新 GD25Q80E 1 MB 串行 NOR 闪存

黄色：德州仪器 CD3217B13 USB Type-C 控制器

绿色：德州仪器 TPD4S311A USB Type-C 端口保护器

天蓝：德州仪器 TPS62180 6 A 同步降压转换器

蓝色：德州仪器 TPS62160 1 A 降压转换器

紫色：安森美 FPF2895C 限流开关

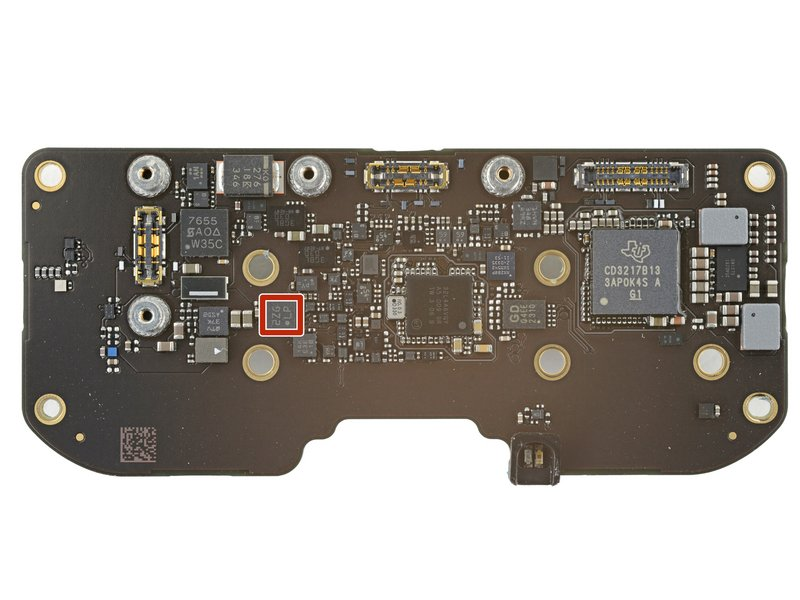

步骤7：充电板正面传感器

红色：博世 Sensortec 加速度计

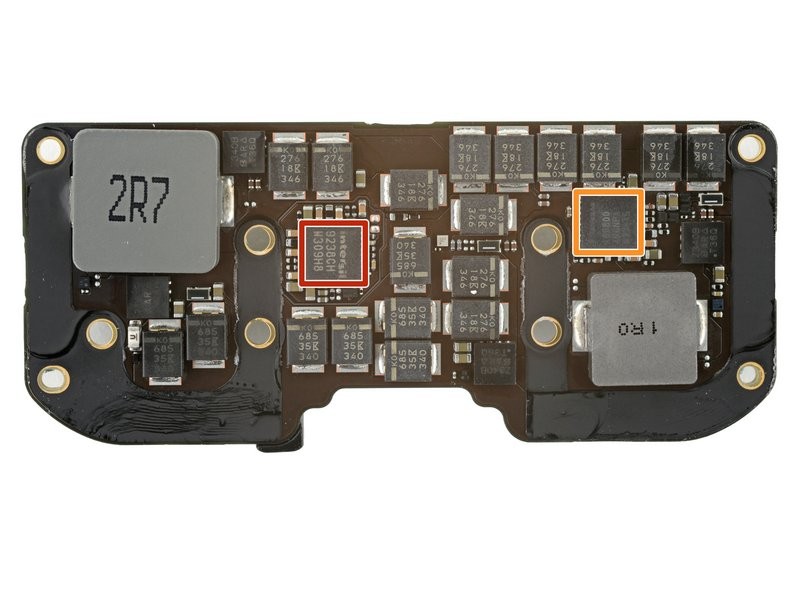

步骤8：充电板背面

红色：瑞萨 ISL9238C 升降压电池充电器

橙色：瑞萨 RAA489800 双向升降压稳压器

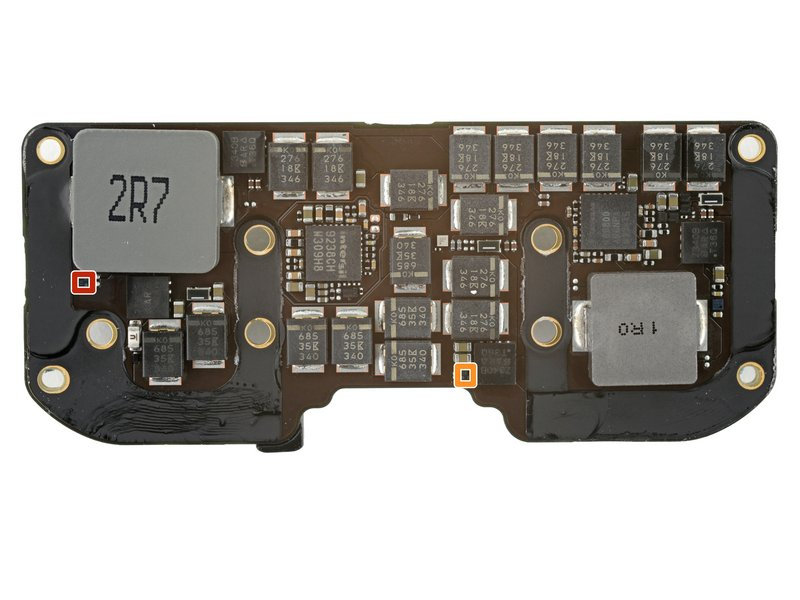

步骤9：充电板背面传感器

红色：德州仪器TMP103A温度传感器

橙色：德州仪器TMP103B温度传感器

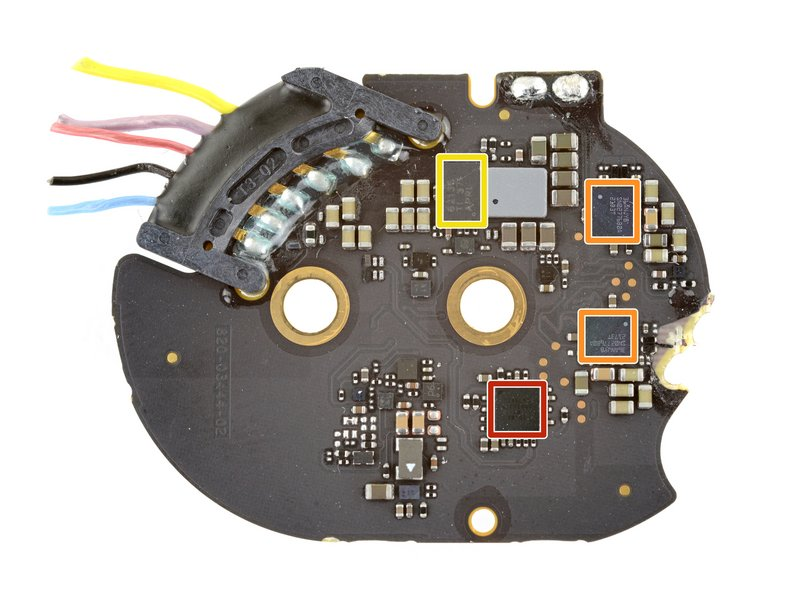

步骤10：扬声器主板

红色：可能是 Cirrus Logic CS46L11音频编解码器

橙色：德州仪器 SN02776B0A 音频放大器

黄色：德州仪器 TPS62135 4 A 降压转换器
