前言

PFC（Power Factor Correction，功率因数校正）和LLC（L-L-C Resonant Converter，谐振型LC滤波器）是电力电子领域中关键的技术，它们能提高电能质量、降低功率损耗，并在提高系统效率方面发挥着至关重要的作用。

PFC技术主要用于纠正电源的功率因数，使其接近于1，从而减少电网污染、提高能源利用效率，并满足国际能源标准。LLC拓扑结构作为一种高效率的DC-DC变换器，广泛应用于电源转换器和逆变器设计中。LLC电路能够有效地将输入电压转换为所需的输出电压，同时减少电路中的损耗和电磁干扰，提高系统的稳定性和可靠性。

近年来，工程师和研究人员一直致力于将PFC和LLC功能整合到单一的数字控制器中，以简化电源系统的设计和控制。PFC和LLC二合一数字控制器的开发代表了电力电子技术的一项重大进步。不仅减少了电路的复杂性，还提高了系统的效率和性能。这种控制器的应用范围广泛，涵盖了各种电源应用，从电子设备到工业领域，为实现更高效、更可靠的电力转换提供了可行的解决方案。

传统LLC架构多针对单一输出进行设计，面对有两组固定输出系统的需求(例如电视的电源系统)，新的双回授LLC架构，可以针对两组固定电压或取回授并分别进行调节，可以降低多一级效率转换的损失，以及多余DCDC组件的成本，达到提升效率与降低成本的双重好处。

力林科技最近在充电头网主办的2023（秋季）亚洲快充大会发布PFC和双回授LLC二合一数字控制器PF6771，一起来看看吧！

PF6771

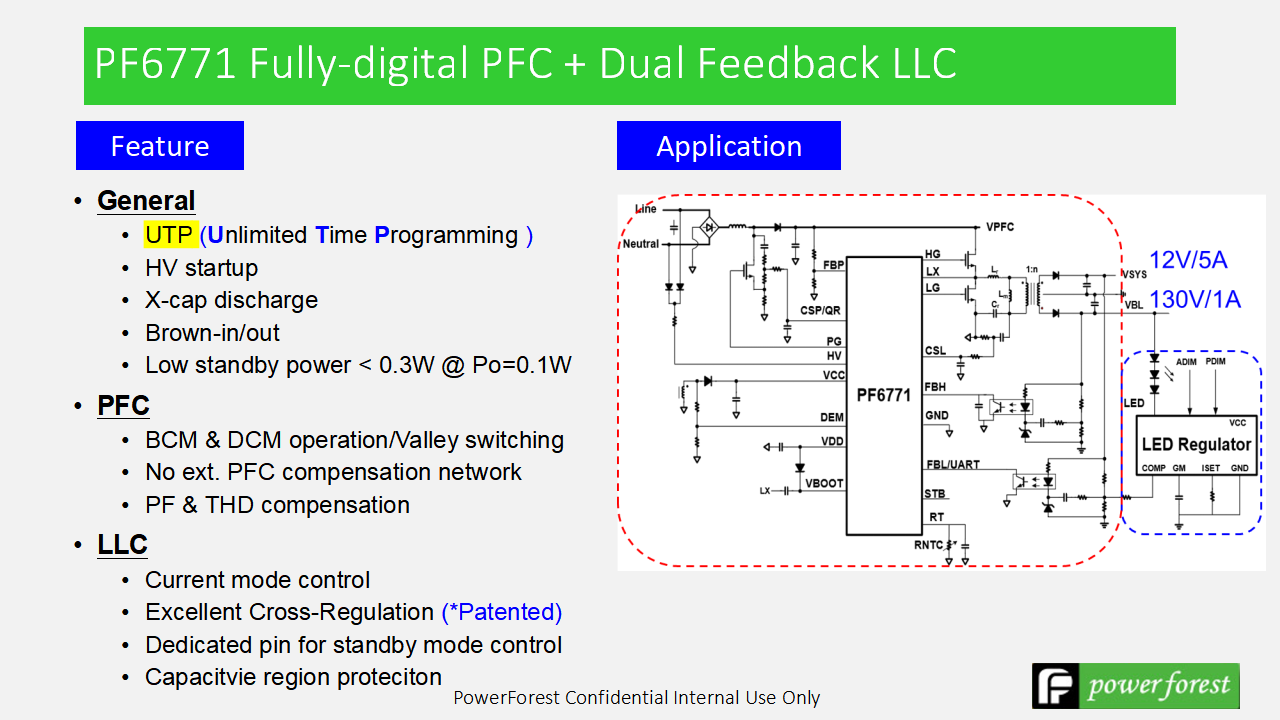

力林科技PF6771这款PFC和双回受LLC二合一数字控制器具备出色的性能和多项强大特性，可以满足250W以下的两组固定输出的应用需求。

在双回受LLC架构中，一样有上下桥的开关，但上下的开关对应的是不同的输出，以电视系统为例，上桥对应的是系统12V/5A开关，下桥是背光130V/1A开关，相较于传统的设计中的上下桥各占50%。PF6771透过上下桥的占空比比率变动达到两组不同输出瓦数的需求，可以减少多一级背光升压的效率损失以及额外的功率组件，提升效率并节省成本。

PF6771的PFC运行在BCM模式，且采数位化的补偿设计，无需外部PFC补偿网络，并实现功率因数和谐波失真的有效补偿。LLC功能采用电流模式控制，且有专利设计拥有卓越的交叉调节能力。同时，还具备专用引脚用于待机模式控制，提供了灵活性和控制选项。LLC开关做Capacitive Region Protection保护模式，避免上下桥硬开的情形，并有过电压，过电流短路等完整的保护模式。

PF6771芯片内部采用UTP参数设计，可以让工程师在参数调适过程中直接线上写入，快速得到参数调整后的验证结果。芯片本身具备高压启动和X电容放电功能，确保可靠的启动和放电操作。此外，Brown-in/out确保芯片可以正常动作，而低待机功耗则带来了出色的节能效果。能够符合在系统0.1W待机输出时，待机功耗小于0.3W的要求。

充电头网总结

PF6771是力林科技推出的数字PFC和LLC二合一控制器，具有稳定运行、高效能等特性。其特色包括双回受支持两组固定输出电压、UTP支援线上参数写入、PFC数位补偿、高压启动、X电容放电以及低待机功耗。PFC运作在BCM模式并有功率因数和谐波失真的补偿，LLC功能则拥有卓越的交叉调节能力。

PF6771独特双回受设计，允许LLC上桥和下桥分别负责不同电流和电压输出，相较传统设计可以提升效率并节省BOM成本。此外，PF6771还满足了待机输出0.1W，系统待机功耗低于0.3W的要求，为高效、可靠的电力转换提供了理想的解决方案。
