前言

在过去的几十年里，电子设备的普及和依赖程度迅速增加，从智能手机到笔记本电脑以及各种便携式电子产品。这些设备的日益增多让我们的生活更加便捷，但同时也带来了能源消耗和环境压力的增加。

传统的AC-DC由于存在转换效率必定有一定的能源浪费，尽管现在采用同步整流、软开关等新技术可以使效率提高到90-95%以上，工作时的浪费有一定减少，但很多电子设备大多数时间处于待机状态，如手机充电器，这时的待机功耗虽然不大，但由于24小时待机，总功耗还是很可观，如何降低这部分功耗是一个重要的课题。

而零待机功耗AC-DC控制芯片利用先进的电源管理技术，可以在设备不活动或处于待机状态时实现极低的功耗。这些芯片通常具有高效的AC-DC转换，能够将交流电高效地转换为直流电源，以及在低负载条件下实现零待机功耗。这意味着即使在设备不使用或待机时，也可以极大地减少能源浪费。

据IEC62301标准的4.5条款规定功耗<5mw即为零待机，通过降低主要损耗部分的损耗来实现零待机。尽量降低空载时电路的损耗和电源IC自带降频功能，把耗电降得足够低才能实现零待机。充电头网了解到华源推出了零待机功耗AC-DC控制芯片HY1662，这就带你了解一下！

HY1662

华源推出过一款用于电源管理和电压调整的PWM控制器芯片HY1662，其主要负责监测输入电压并控制输出电压以保持稳定。

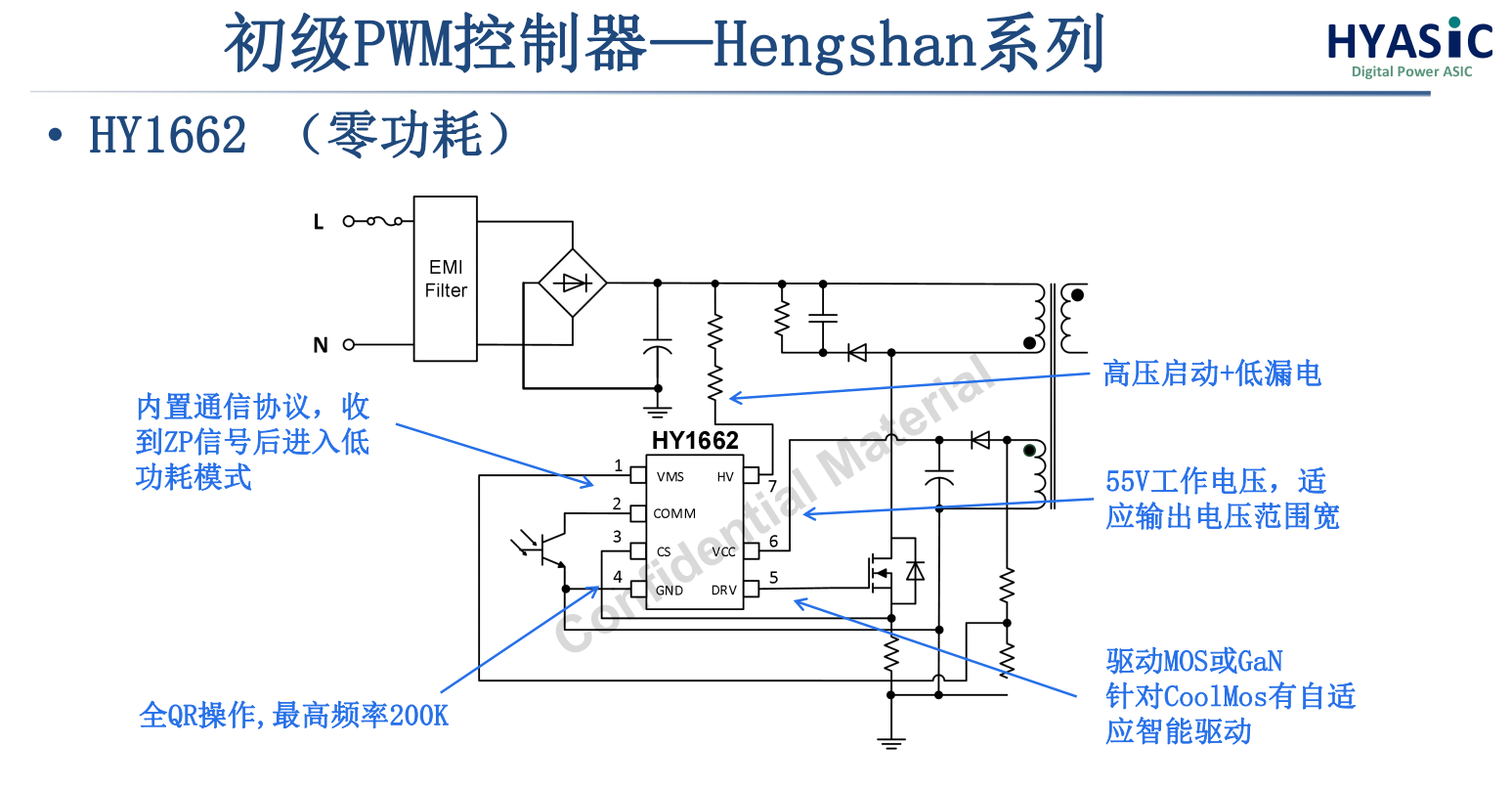

华源Hengshan系列的零功耗产品HY1662，内置通信协议，在收到ZP信号后可进入超低功耗式，驱动MOS或GaN针对Coo1Mos有自适应智能驱动，可以高压启动+低漏电，全QR操作,最高频率200K，具有高达55V的工作电压，适应输出电压范围非常宽。

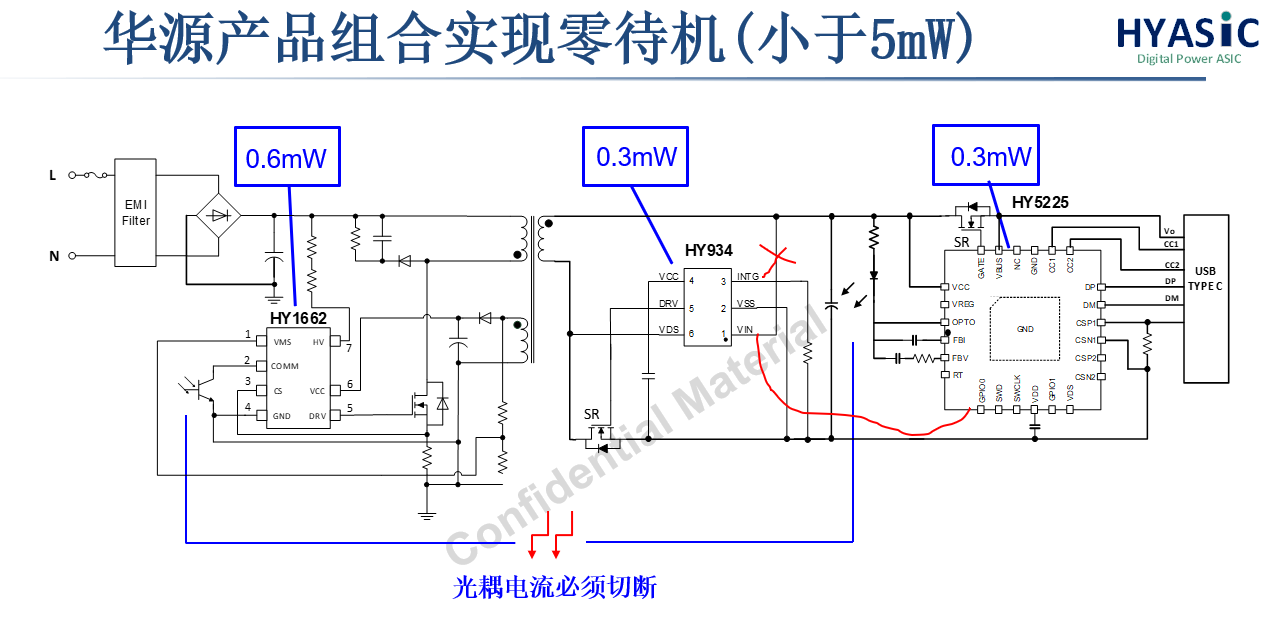

华源产品是通过组合形式实现零待机(小于5mw)，在空载时候切断光耦，可以实现整个系统在待机时的功耗为4.5~4.8mW，可以满足零待机，但余量不大。因此通过降低同步整流器的损耗，即通过协议切断同步整流待机通电，可以让整个系统的待机损耗降至3.X mW，剩余1.X mW的裕量，可以实现产品的量产化。

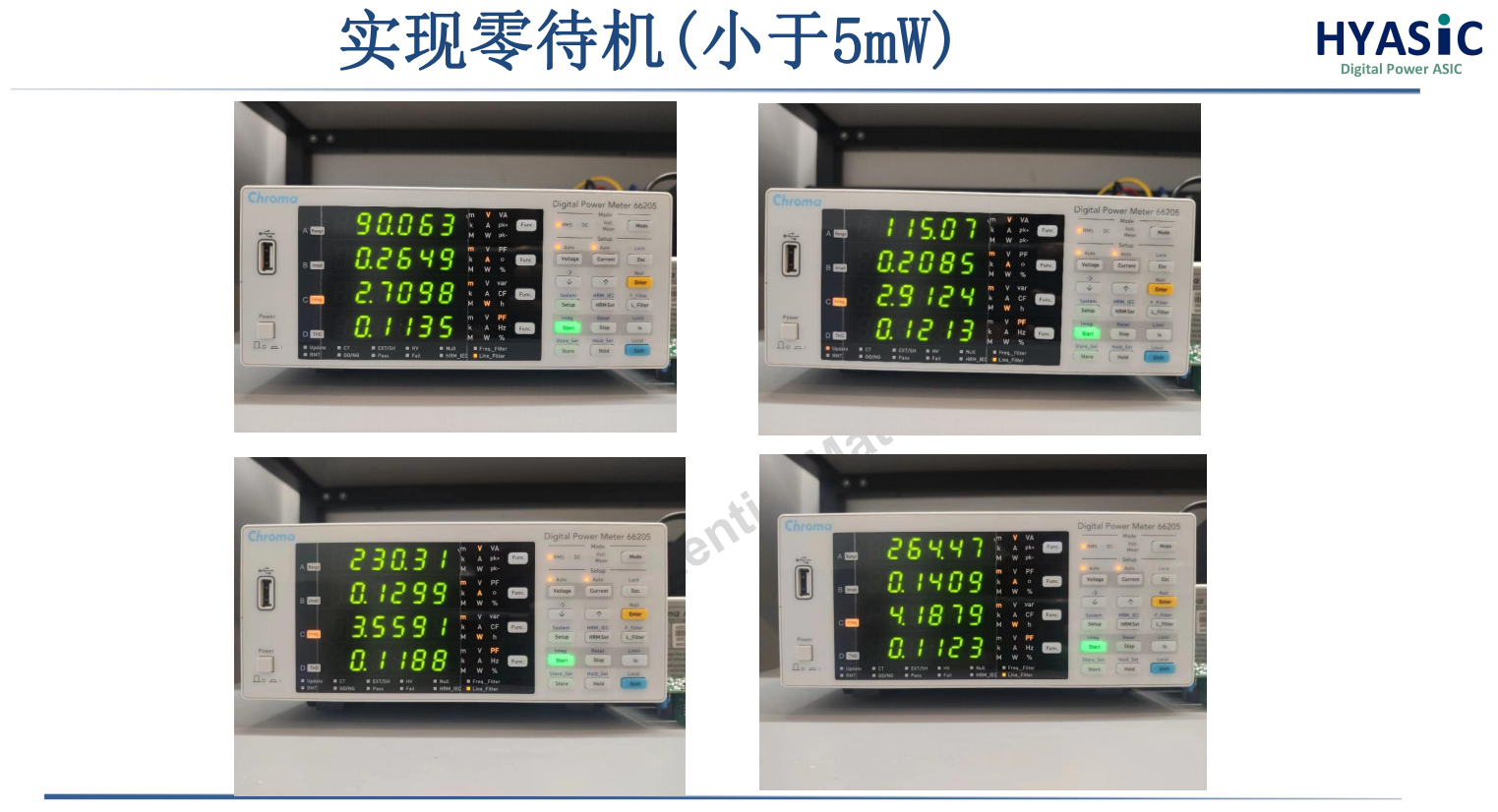

以上是华源实测的数据，在90V情况下，功耗为2.7mW；在115 V情况下，功耗为2.9mW；在230V情况下，功耗为3.5mW；在 264V情况下，功耗为4.1mW；从能效角度看，满足客户量产的最佳区间是115V~230V。

充电头网总结

华源的PWM控制器芯片HY1662在电源管理和电压调整方面表现出众，其内置通信协议，能够响应ZP信号并进入低功耗模式，同时支持智能驱动MOS或GaN，适应CoolMos，并能够高压启动+低漏电，全面QR操作，最高频率达到200K。HY1662具有广泛的工作电压，并适应多种输出电压范围，通过有效降低同步整流器的损耗和在待机状态下切断光耦，可实现了超低待机功耗，满足零待机功耗的要求。
