富士通展示其下一代超级处理器：150核心、2纳米工艺

据日本媒体报道，富士通正在开发用于人工智能 (AI)、高性能计算 (HPC) 和数据中心应用的下一代处理器。Monaka 处理器承诺利用其 150 个增强型 Armv9 内核以及使用加速器的能力提供强大的性能。作为首批 2nm 数据中心 CPU 之一，Monaka 将于 2027 财年上市，该财年从 2026 年 4 月 1 日开始，到 2027 年 3 月 31 日结束。

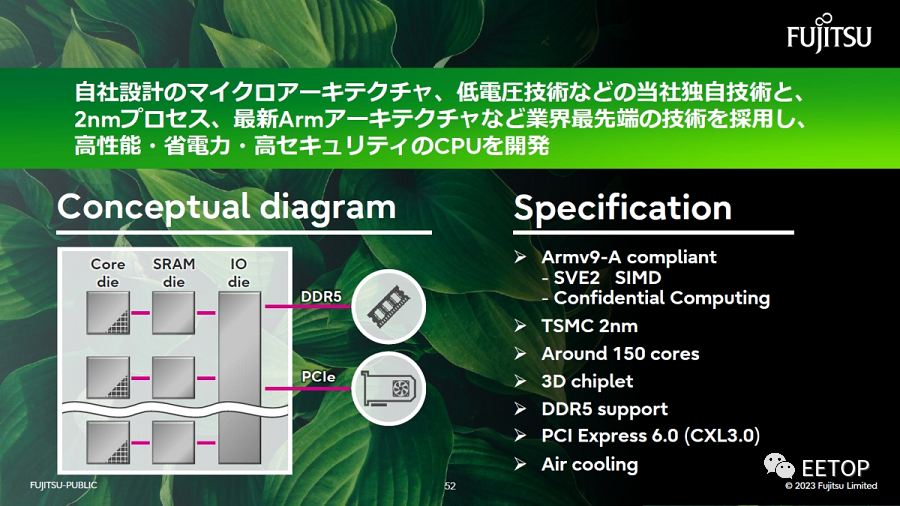

Fujitsu Monaka 处理器将包含约 150 个基于 Armv9-A 指令集架构的内核，具有可扩展向量扩展 2 (SVE2)。该公司没有定义特定的向量长度设计实现，该向量长度可以在 128 位到 2048 位之间变化（由于 A64FX 最多支持 512 位向量，我们假设新的向量将支持类似或更大的向量）。这些核心将分布在多个核心芯片上，并配有 SRAM 芯片和 I/O 芯片。后者将支持 DDR5 内存和 PCIe 6.0 连接，并在顶部使用 CXL 3.0 连接各种加速器和扩展器。据说核心芯片采用台积电的 2nm 制造工艺制造，以最大限度地提高性能和晶体管密度并降低功耗。

报道称，FUJITSU-MONAKA 计划于 2027 财年投放市场，将采用台积电的 2 纳米工艺制造。虽然以日本生产 2 纳米工艺半导体为目标的 Rapidus 公司也将量产日期定在 2027 年，但为了在 2027 财年投放市场前及时推进拥有 150 个内核、极其复杂的FUJITSU-MONAKA 的半导体设计，继续使用在量产 FUJITSU 处理器方面拥有良好记录的台积电公司（"台积电"）正在开发的 2 纳米工艺是最适合的。

Monaka 将使用 3D 小芯片设计，这是一种分解架构，旨在实现架构的可扩展性。这与 AMD 的 Ryzen 和 EPYC CPU 的做法非常相似。富士通目前没有提供任何细节。有趣的是，该公司从未在其PPT中提及 HBM 内存，因此看起来该公司计划在 Monaka 中使用 DDR5，可能在其MR-DIMM和MCR-DIMM实施中。

尽管像 SVE2 这样的东西的结合明确指向超级计算机和 HPC，但富士通本身并没有将 CPU 称为 A64FX 的后继者。事实上，后富岳超级计算机的目标是在 2030 年左右推出，因此它可能会采用使用 Monaka 培育的技术而不是 Monaka 本身技术的处理器。因此，Monaka 的建立是为了争夺新兴数据中心市场，而不是为了解决世界上性能最高的超级计算机的问题。

能源效率是 Monaka 的主要特点之一。富士通制定了一个雄心勃勃的目标，即与竞争对手相比，将 Monaka 的能源效率提高一倍（就好像该公司知道竞争对手的处理器在 2026 年至 2027 年会有多好一样），并为这些处理器使用空气冷却。

富士通的 Monaka 将用于广泛的商业人工智能、高性能计算和数据中心部署。因此，Monaka 将拥有强大的安全机制，例如 Armv9-A 的 CCA（机密计算架构），它承诺提供高级安全功能，例如增强的工作负载隔离。

富士通基于 Arm 的A64FX 处理器使该公司能够打造出连续两年成为全球最快超级计算机的超级计算机，直到 2022 年 6 月跌至第二位。富士通将 Monaka 处理器定位为在公司未来战略中发挥重要作用，其中包括人工智能和数据中心。
