2019年，USB-IF协会为规范线材质量，建立了新的门槛。如果产品想要支持5A以上电流或者USB3.0以上速率传输以及视频输出功能，则必须在线缆中加入E-marker芯片，避免因各家厂商应用的线材结构不统一而造成的不兼容“乱象”。E-marker芯片附带有线缆属性信息，可以与设备通信，标记线缆的多项属性，防止使用中出现问题。
英飞凌作为模拟和混合信号领域的国际大厂，紧随USB-IF协会推出的标准，先后推出了CPD2103、CYPD2103A、CYPD2103A以及CYPD2803A1-09FNXI多款E-marker芯片，下文中将为您详细介绍。
文中案例排名不分先后，按英文首字母排序。
英飞凌CPD2103
英飞凌CPD2103，属于EZ-PD CCG2系列，是USB Type-C型控制器，它符合最新USB Type-C 型和PD标准。
这款芯片为无源线缆、主动线缆和电源配件提供了一个完整的USB Type-C 和USB 供电端口控制解决方案。另外还可应用在许多上行和下行方向端口的应用中。

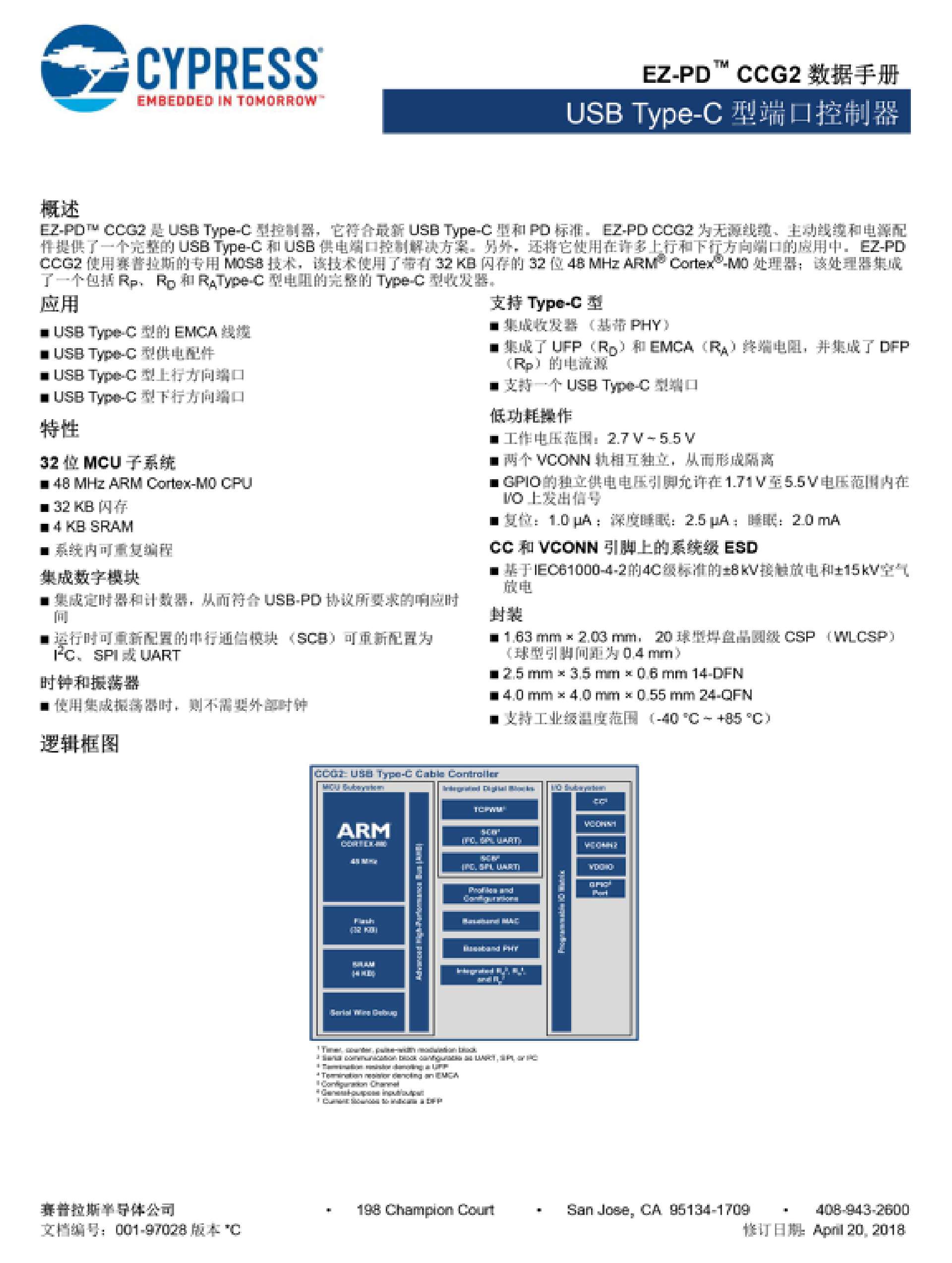

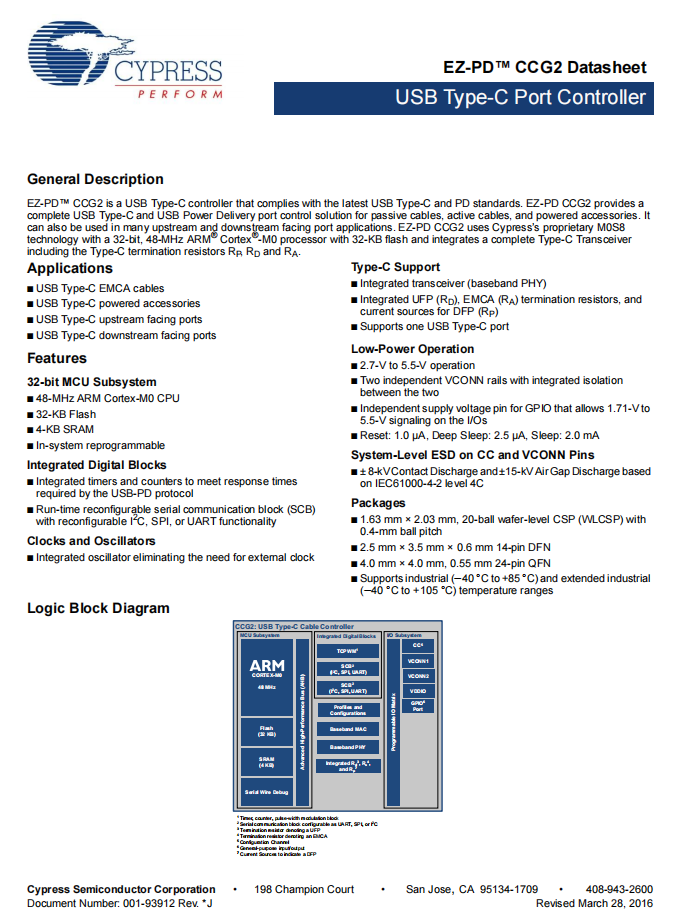

英飞凌CYPD2103资料信息如上。
应用案例
讯光电子USB4数据线
讯光电子有限公司推出了新款USB4数据线以满足市场需求，线缆有铝合金线头和塑料线头两个款式，不过长度都是0.8米级的，线缆粗壮而柔韧，上手体验感很好。

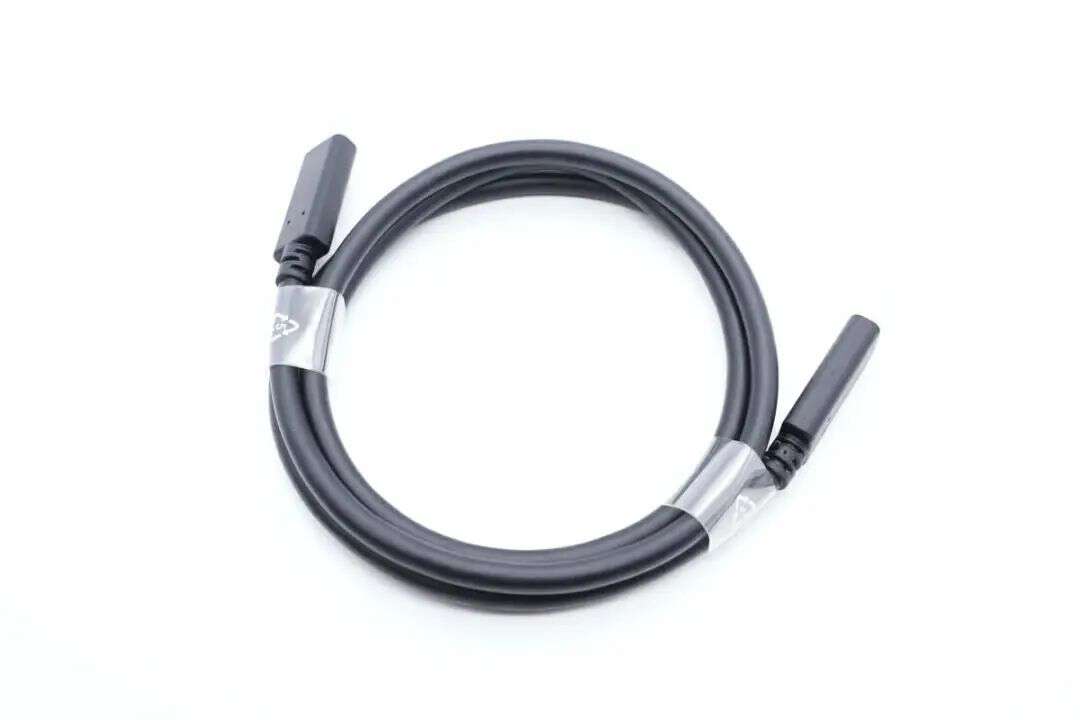

铝合金线头USB4数据线线身为黑色，非常粗壮结实，而且柔软有韧性，表面触摸具有类肤手感。
相关阅读：
英飞凌CYPD2103A

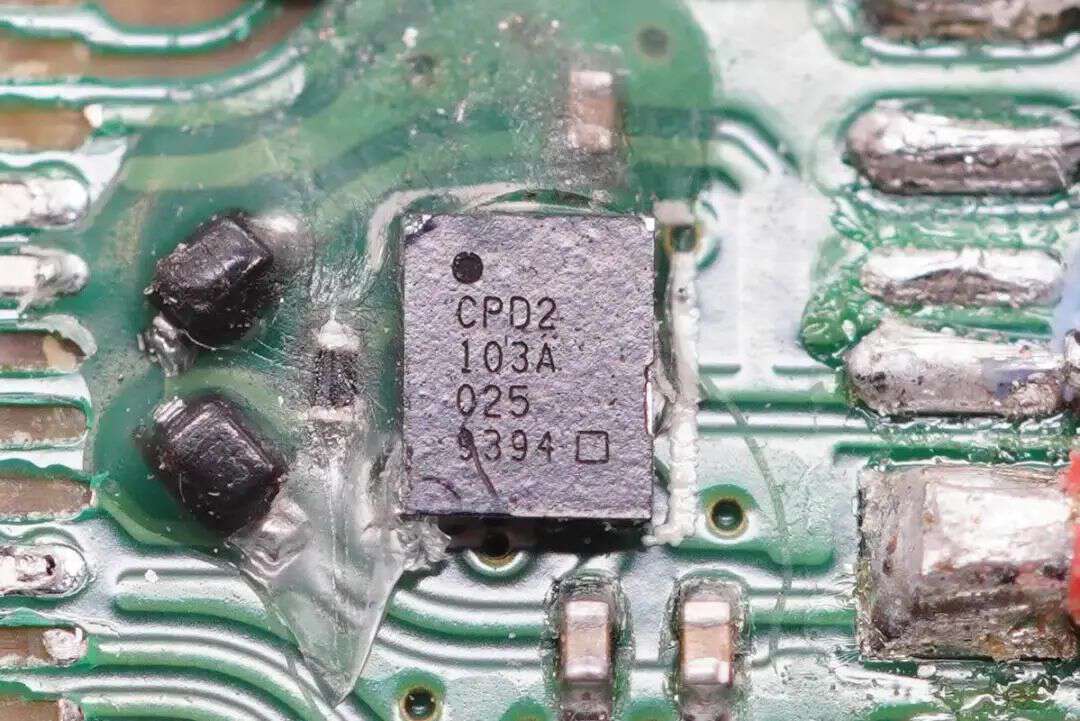

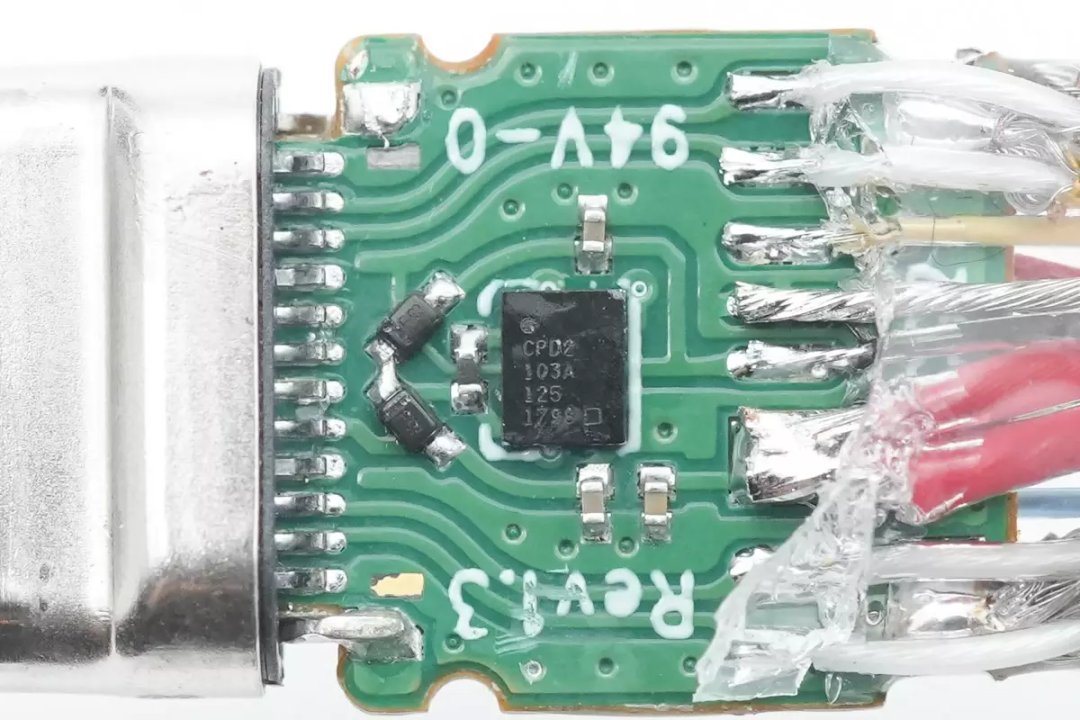

英飞凌E-Marker芯片CYPD2103A，内置48MHz主频的Cortex-M0 CPU，内置32KB闪存和4KB的SRAM，支持重复编程。
芯片内部集成定时器和计数器，支持I2C，SPI和UART串行接口，内部集成振荡器，无需外置晶振。
英飞凌EZ-PD CCG2内部集成Type-C基带物理层，内部集成UFP和EMCA终端电阻，支持2.7-5.5V工作电压。CC和VCONN引脚支持IEC61000-4-2的 4C级标准的±8kV接触放电和15kV空气放电，支持-40到85℃的工业级工作温度范围。
应用案例
立讯精密240W USB4快充线
立讯精密便推出了一款240W USB4快充线，即既能满足苹果MacBook 140W快充，也能高速传输文件。
线材使用两个塑料纸束缚固定，经典的通体黑色，给人的第一印象也是比较粗壮。线缆两端插头外壳上还有两个经典小圆孔。线身外皮无毛刺，整体柔软手感很好。
相关阅读：
拆解报告：LUXSHARE-ICT立讯精密240W USB4快充线
240W USB4快充数据线

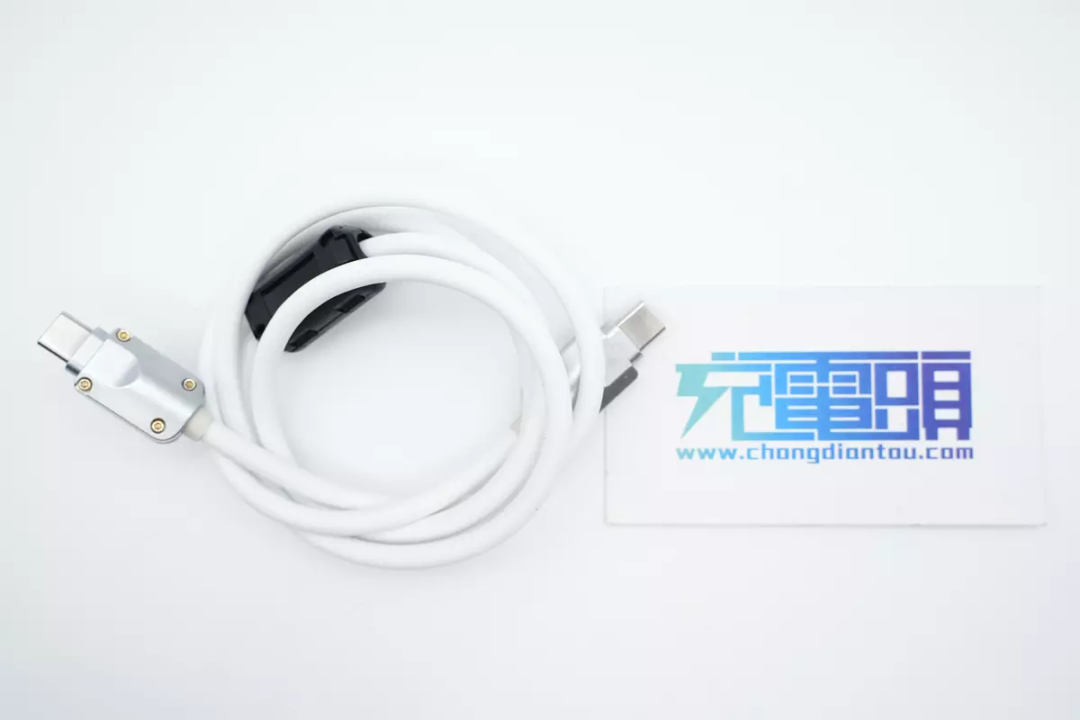

这是一款手工制作的USB4全功能数据线，支持240W传输功率，并支持40Gbps传输速率，可满足外接移动存储，扩展显示器以及快充等应用。。线身长度为96cm，手感非常柔软，并采用金属端子外壳，强度更高。
数据线端子采用金属外壳不仅拥有很好的保护强度，而且是可拆卸设计，正背面金属壳通过螺丝拼接固定，相较传统固定工艺，设计，维修、更换更加方便灵活。
相关阅读：
应用案例

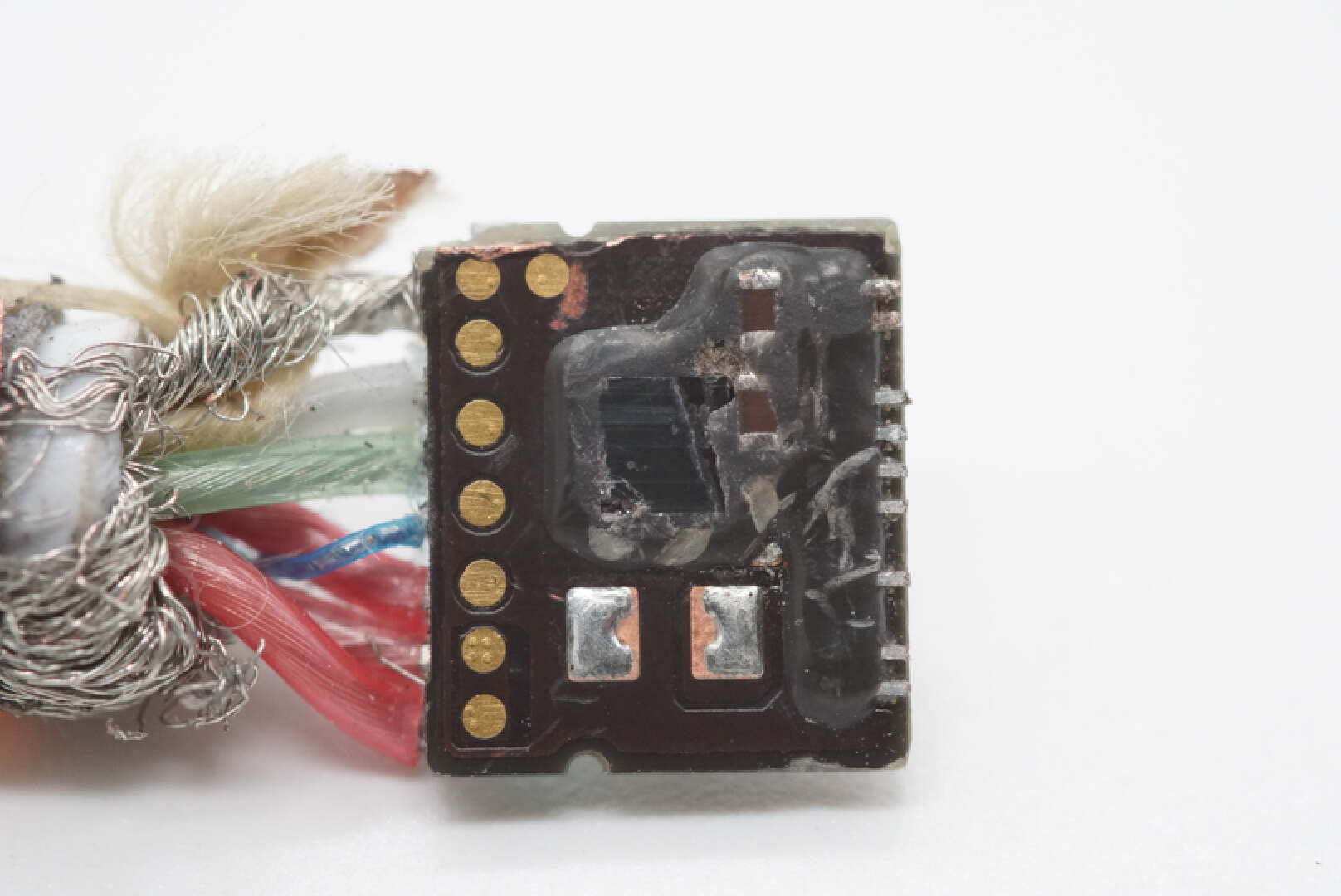

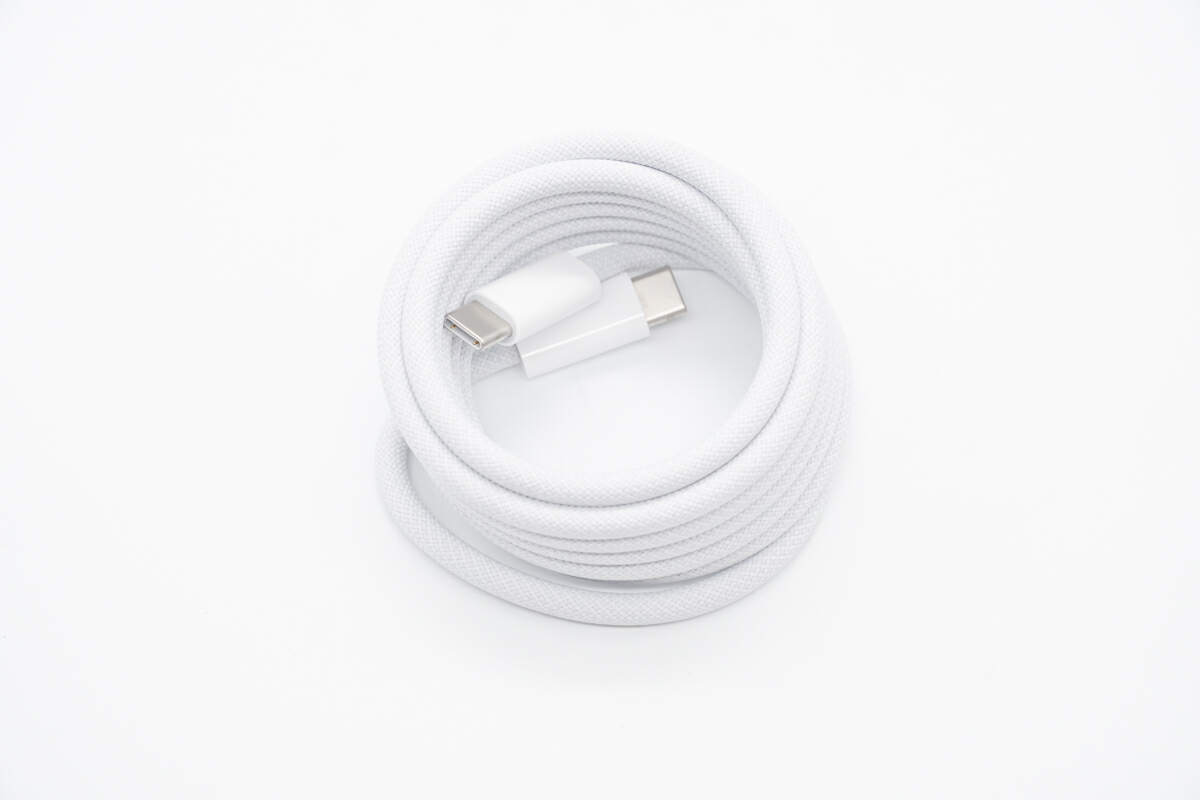

苹果240W USB-C数据线
新款240W USB-C充电线（2米）延续此前充电头网拆解的苹果型号为A2795的USB-C充电线（1米）相同外观设计，不过长度是前者的两倍，最高充电功率则是前者的四倍。如果仅是作为苹果MacBook系列的充电线，设计上可谓是一步到位。
数据线两端线头采用白色塑料外壳，两侧半圆弧面，表面亮面处理。线身外套编织外衣十分紧实，表面手感略硬，整体则如线条般很柔软。线头末端依旧无网尾，这一设计是苹果对自家产品质量的自信，还是路人所谓的偷工减料，见仁见智。
相关阅读：
英飞凌CYPD2105
英飞凌CYPD2105，属于EZ-PD CCG2系列，采用CSP-20封装，是USB Type-C 型控制器。
芯片符合最新USB Type-C 型和PD标准，为无源线缆、主动线缆和电源配件提供了一个完整的USB Type-C 和USB 供电端口控制解决方案。另外还可应用在许多上行和下行方向端口的应用中。
应用案例
即刻2米雷电4高速传输数据线
即刻这款雷电4线达到了2米，因此绕了很多圈，以这一长度基本可以满足大多数场景使用需求。线缆为经典黑色，比较耐脏，另外由于采用同轴线设计，因此虽粗壮但很柔软，手感相当的好。

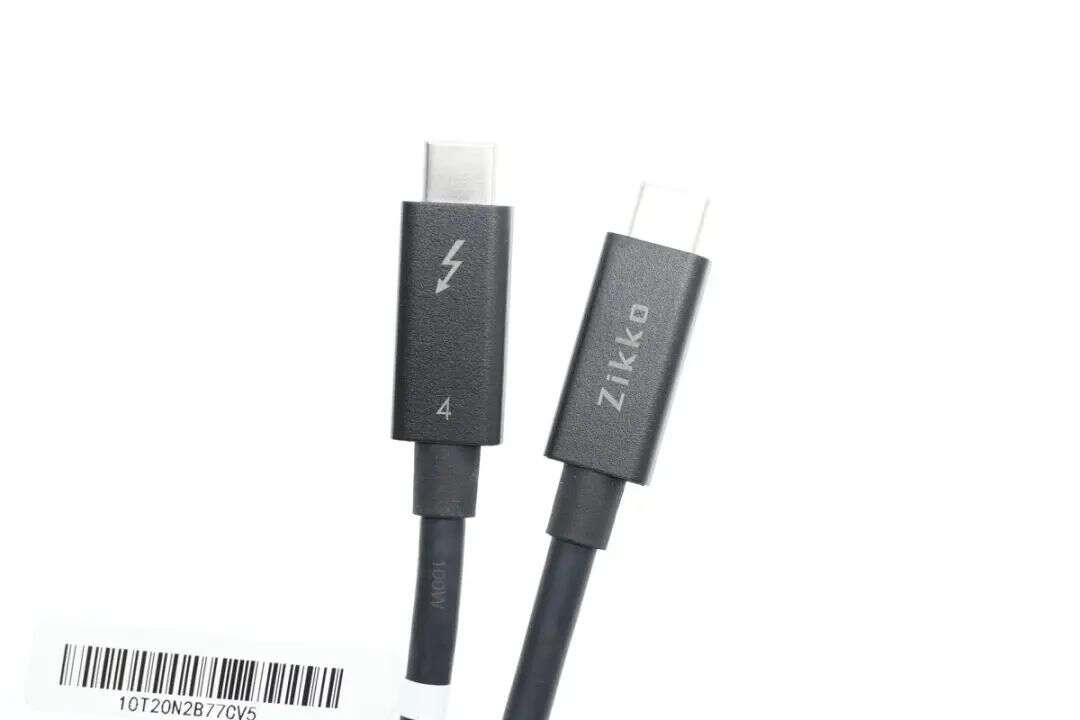

两端线头修长扁平，外壳为硬塑料材质，表面哑光，正背面分别印有Zikko品牌和雷电4标识，方便与一般的线缆区别开来。
相关阅读：
英飞凌CYPD2803A1-09FNXI

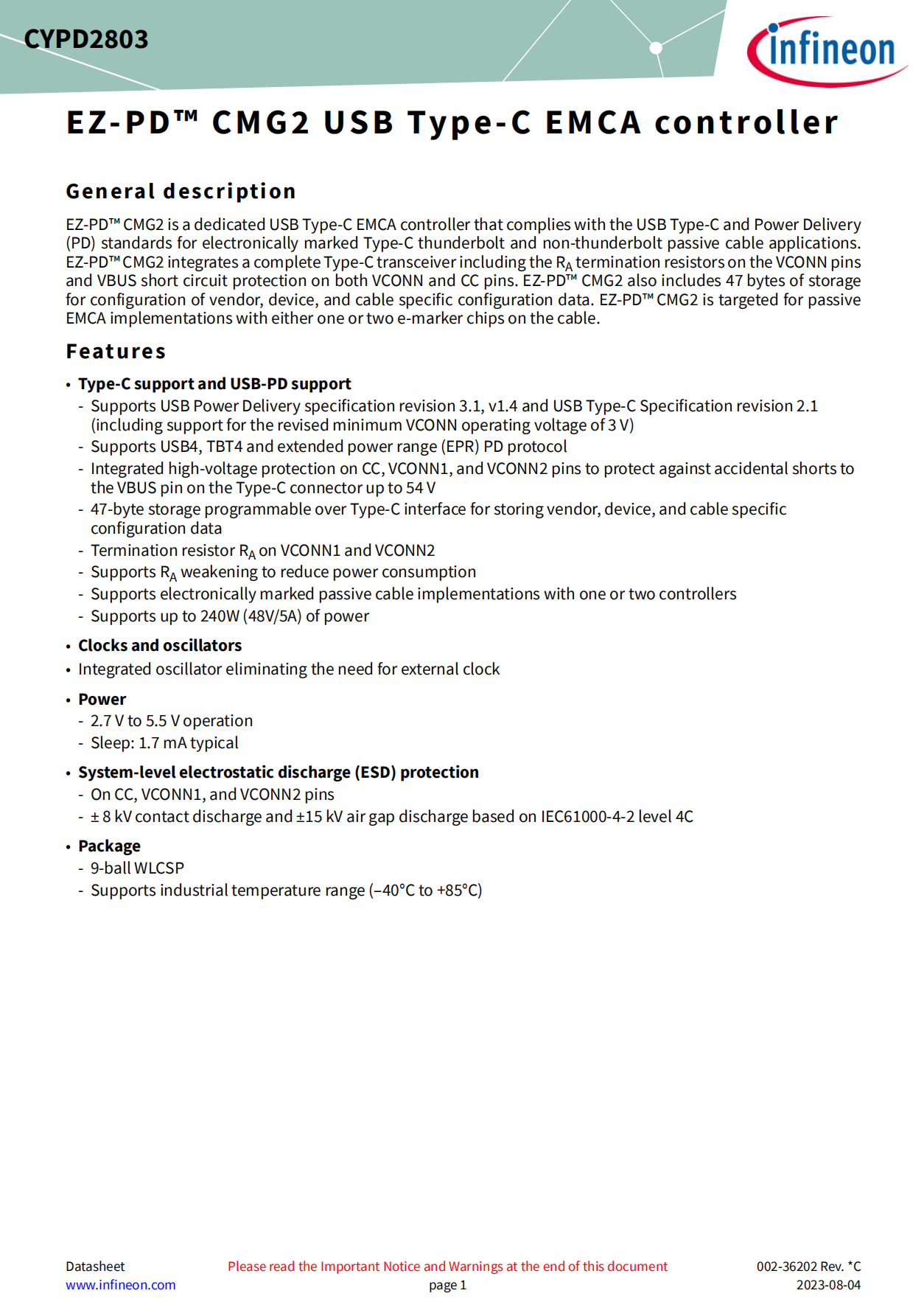

英飞凌CYPD2803A1-09FNXI片支持USB PD3.1和USB Type-C 2.1规范，支持雷电4，USB4和EPR线缆应用。
这款芯片VBUS和CC引脚具备54V短路保护以及ESD保护，内部集成Vconn二极管和Ra电阻，内置47字节存储空间，用于存储配置数据。芯片适用于被动线单芯片或双芯片应用，
英飞凌CYPD2803A1-09FNXI支持48V5A 240W功率传输，内部集成振荡器，无需外部时钟。芯片采用WLCSP-9封装，封装面积小，且外围元件精简。
充电头网总结
英飞凌（Infineon）成立于1999年，其前身为西门子集团的半导体部门，公司于1999年从西门子集团拆分，2000年上市。英飞凌专注于汽车和工业功率器件、安全应用等领域，提供半导体和系统解决方案，并在模拟和混合信号、射频等领域掌握尖端技术。英飞凌在产品研发方面成果丰硕，共有29,420余项专利，并在德国德累斯顿、美国圣何塞、新加坡、中国上海等地设立60余个研发中心。2020年4月，英飞凌宣布完成对赛普拉斯半导体公司（Cypress）的收购，成功跻身全球十大半导体制造商之一，跃居成为全球第一大功率分立器件和车用半导体厂商。
英飞凌推出的这几款E-marker芯片符合USB Type-C以及PD规范，VBUS和CC引脚均具备短路保护以及ESD保护，外围非常精简，采用英飞凌E-marker芯片还能够解决连接器老化松动等问题导致的CC、Vconn与VBUS短路问题，保护设备不受损坏。
