前言

在传统充电器初级拓扑中，LLC半桥谐振属于软开关，有着很高的转换效率。在PD3.1应用中，虽然LLC输入电压可以通过PFC前级稳压供电，但是输出电压不能满足PD3.1的5-28V宽范围输出，必须另外搭配降压电路来实现宽电压的输出范围。

而AHB非对称半桥拓扑不仅同样具备较高的转换效率，而且允许灵活地调整输出电压，无需搭配外置降压电路即可实现宽范围输出，非常适合PD快充应用。面对日趋成熟的AHB控制器市场，杰华特顺势而为，先后推出非对称半桥反激式控制器JW1556以及JW1556B，填补国内市场空白。

最近充电头网发现，联想推出了两款搭载杰华特的AHB主控芯片的PD氮化镓快充。

排名不分先后，按品牌首字母排序。

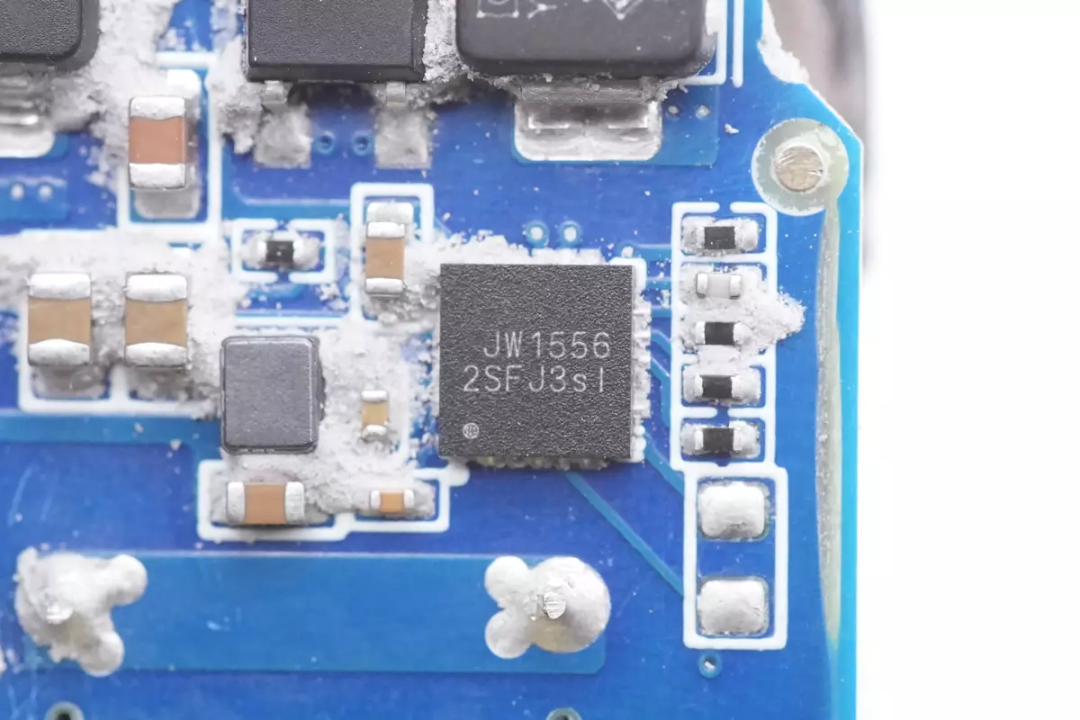

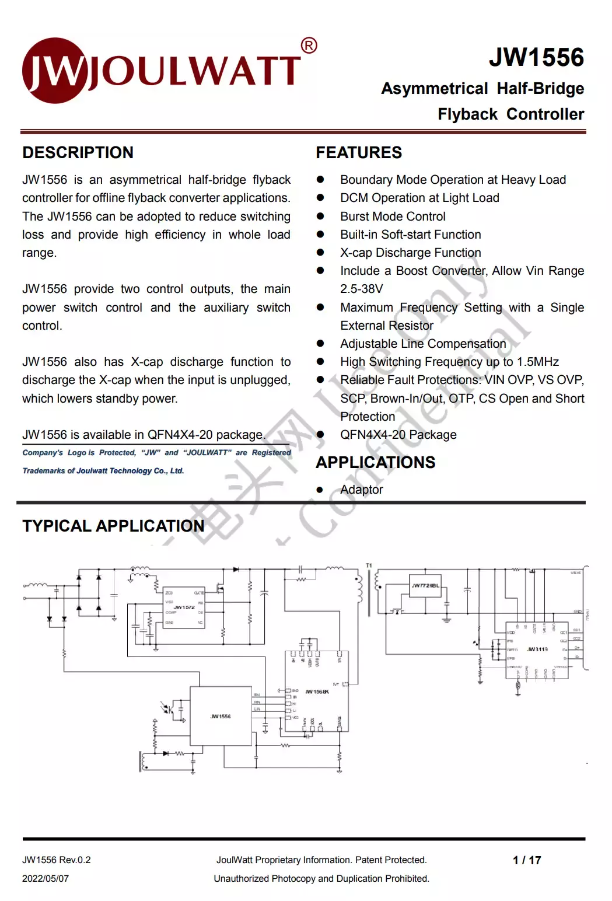

杰华特JW1556

杰华特型号JW1556，是一款非对称半桥反激式控制器，采用 QFN 4x4-20封装，适用于离线反激式转换器应用。供电输入电压范围 2.5-38V，最高工作频率达1.5MHz，支持65-300W快充应用。

杰华特 JW1556 在重载下工作在ZVS模式，支持Adaptive ZVS 开关，实现效率最优化。在轻载下工作在DCM和BUR模式，可提供主开关和辅助开关两路输出控制，支持高压启动充电、X电容放电、输入电压线补等功能，各种保护功能非常完善，为auto recovery模式。

相关阅读：

1、杰华特不对称半桥 JW1556 和半桥氮化镓 JW1568K for USB-PD3.1 应用方案介绍

应用案例

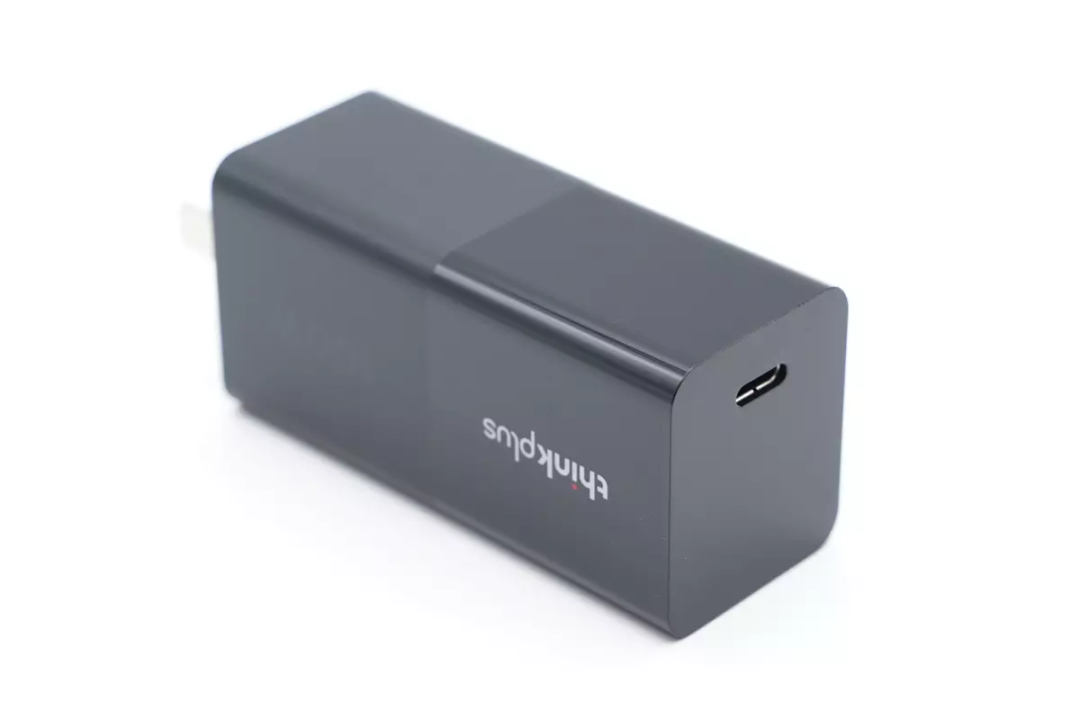

联想thinkplus迷你100W充电器

联想这款thinkplus GaN USB-C 迷你适配器100W，和第一代65W口红电源体积相同，输出功率提升到100W，支持更多的笔记本使用。

这款迷你适配器为单USB-C口，支持5-20V输出应用，对手机也有很好的快充兼容性，一个充电器就能把手机，平板以及笔记本电脑等设备充电全部搞定。

相关阅读：

1、内置AHB架构，拆解联想thinkplus口红迷你100W氮化镓充电器

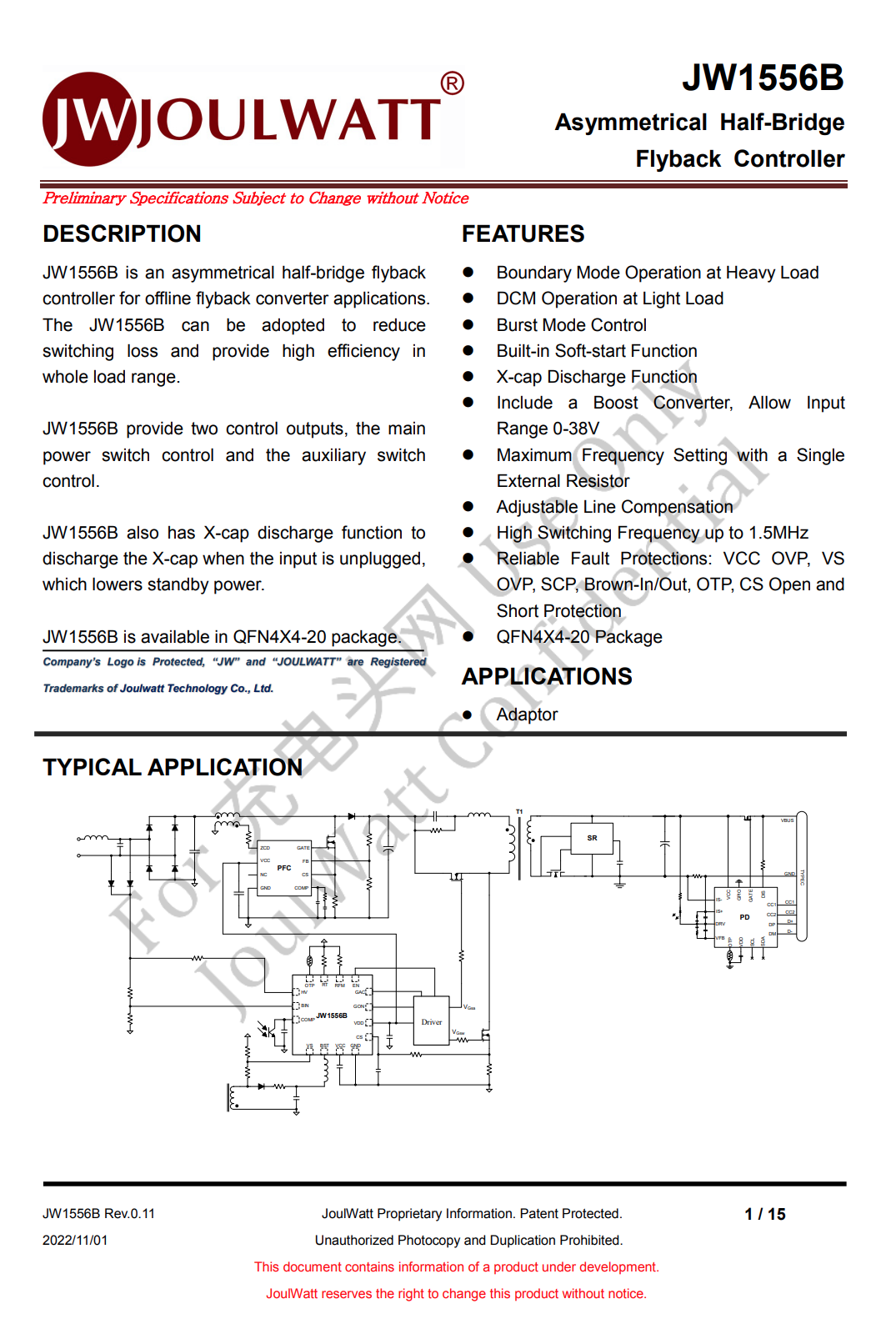

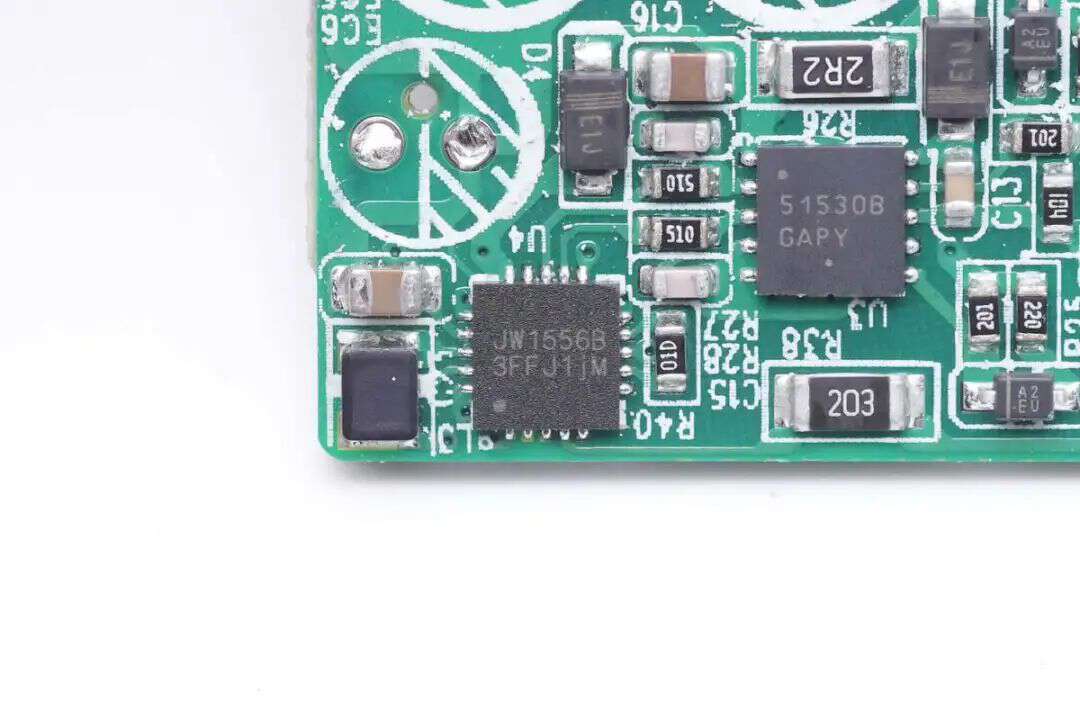

杰华特JW1556B

AHB控制器来自杰华特，型号JW1556B，是一款非对称半桥反激式控制器，采用 QFN 4x4-20封装，适用于离线反激式转换器应用。最高工作频率达1.5MHz，支持65-300W快充应用。JW1556B是针对笔记本电脑，进行峰值输出功率优化的型号，支持1-2倍的峰值功率，适用于笔记本电脑适配器应用。

杰华特JW1556B在重负载下工作在ZVS模式，支持Adaptive ZVS 开关，实现效率最优化。在轻负载下工作在DCM和BUR模式，可提供主开关和辅助开关两路输出控制，支持高压启动充电、X电容放电、输入电压线补等功能，大部分保护为latch模式。

应用案例

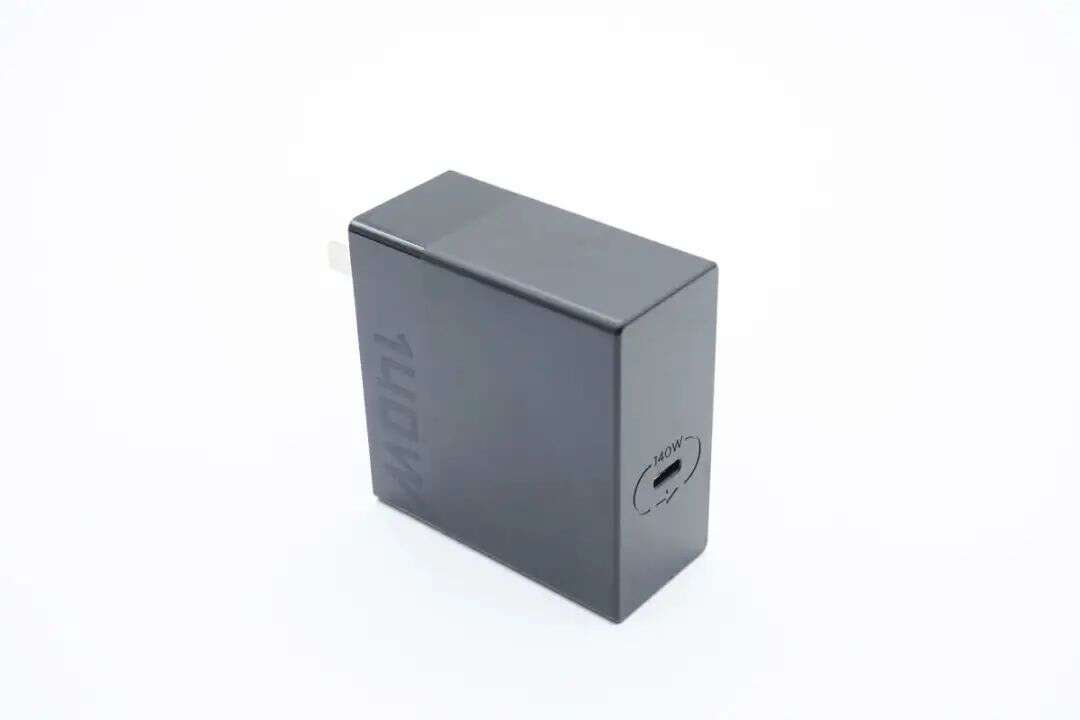

联想拯救者140W氮化镓充电器

联想这款充电器支持28V5A PD3.1快充和联想私有20V7A 140W快充，不仅支持联想笔记本大功率输出，还能为苹果笔记本和支持PD3.1的移动电源充电。

这款拯救者氮化镓充电器采用固定插脚设计，机身为方块造型，磨砂外观。在插脚处采用亮面设计，反差突显出LEGION品牌和140W输出功率。充电器为单USB-C接口。实测这款充电器还支持21V5A PPS快充，在为安卓手机充电时也有不错的兼容性。

相关阅读：

1、拆解报告：联想拯救者140W PD3.1氮化镓快充充电器

充电头网总结

杰华特微电子是一家快速成长的高性能模拟和数模混合半导体供应商。自成立以来，杰华特始终致力于提供高集成度、高性能与高可靠性的电源管理等芯片产品，为客户提供一站式采购服务。公司拥有丰富的产品组合、广泛的市场布局以及严格的质量管控。目前，产品涵盖DC-DC、AC-DC、线性电源、电池管理、信号链等产品线；应用范围涉及汽车电子、计算与通讯、工业应用、新能源、消费电子等众多领域。

杰华特推出的AHB非对称半桥拓扑控制器JW1556和JW1556B，具备超高效率，可以灵活调整输出电压，支持65-300W快充应用，非常适合应对PD充电器宽电压输出需求，这些优势使得这两款芯片进入PC领域大厂联想的供应链。

杰华特微电子凭借不断创新的高性能半导体产品线，为制造商提供全面的解决方案，有效推动了充电领域的技术进步与发展。
