拆解报告：Ruieine瑞一65W USB-C快充充电器

-----充电头网拆解报告第2771篇-----

前言

深圳市瑞一电子推出了一款65W USB-C快充充电器，这款充电器采用弧边外壳设计，配有美规折叠插脚（此款产品还有欧规，英规，印度规插脚），外壳设计比较有特点。这款充电器支持全球宽电压（90Vac~264Vac）输入，输出为单USB-C接口，具备65W输出功率，还支持PPS快充，对手机，平板电脑和笔记本电脑都有很好的快充兼容性。下面充电头网就对这款充电器进行拆解，一起看看内部的用料和做工。

瑞一65W快充充电器外观

充电器采用PC阻燃材质防火塑料外壳，机身通体白色，腰身和顶部边缘过渡圆润，风格很简约。

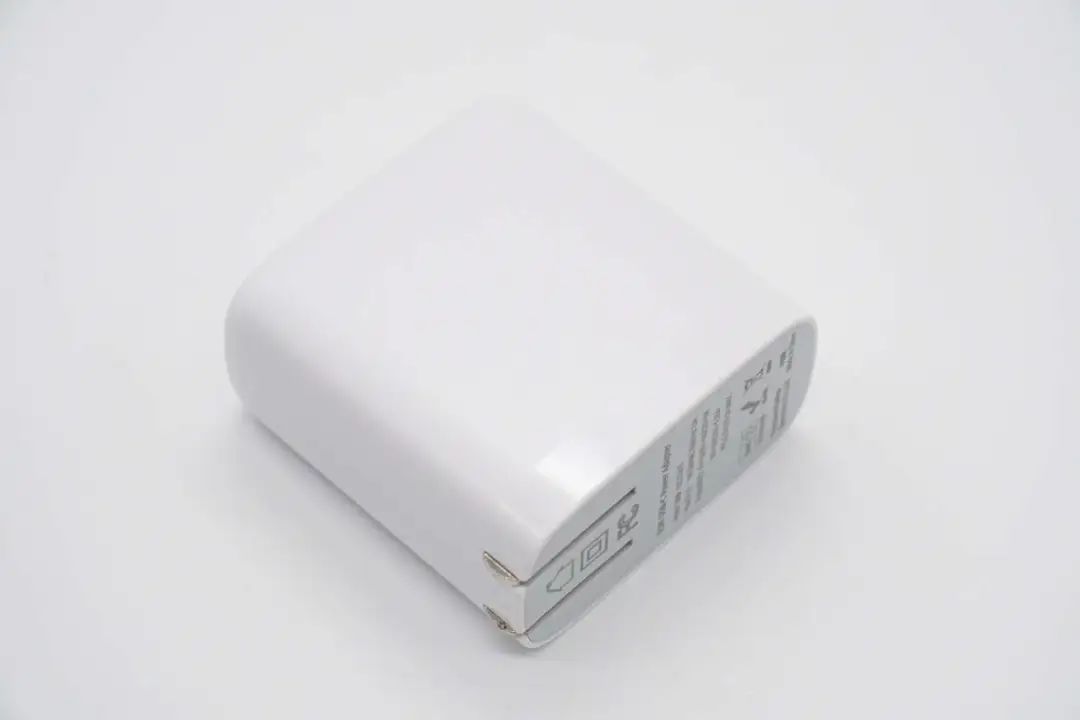

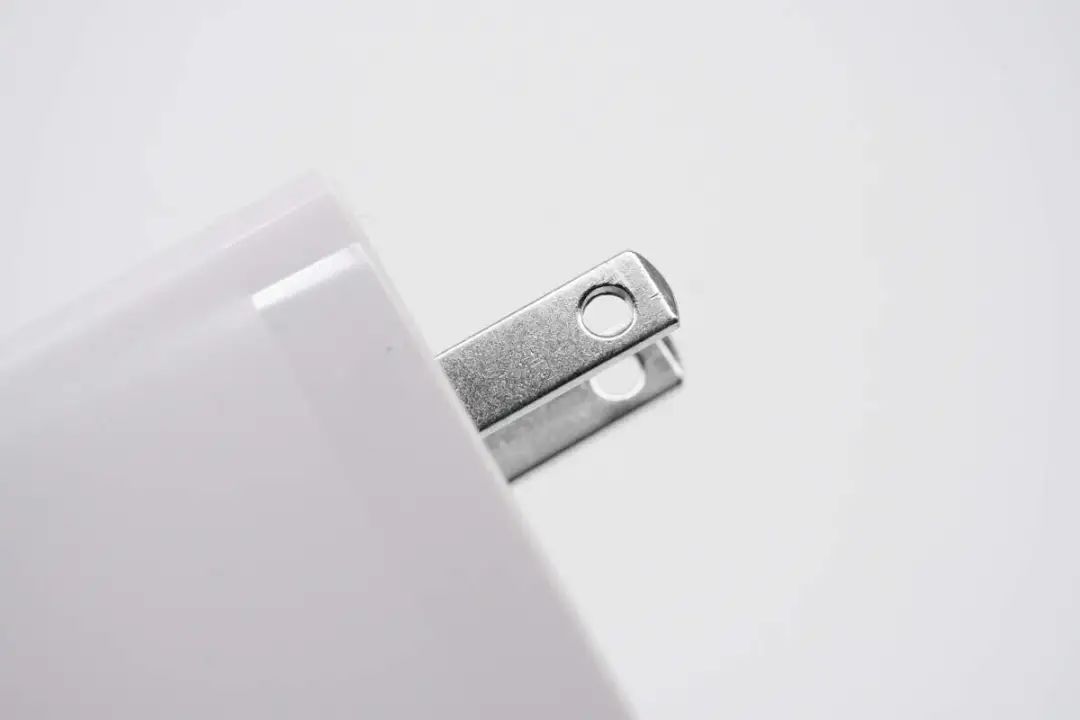

腰身是经典亮面磨砂撞色设计，输入端配备可折叠美规插脚。

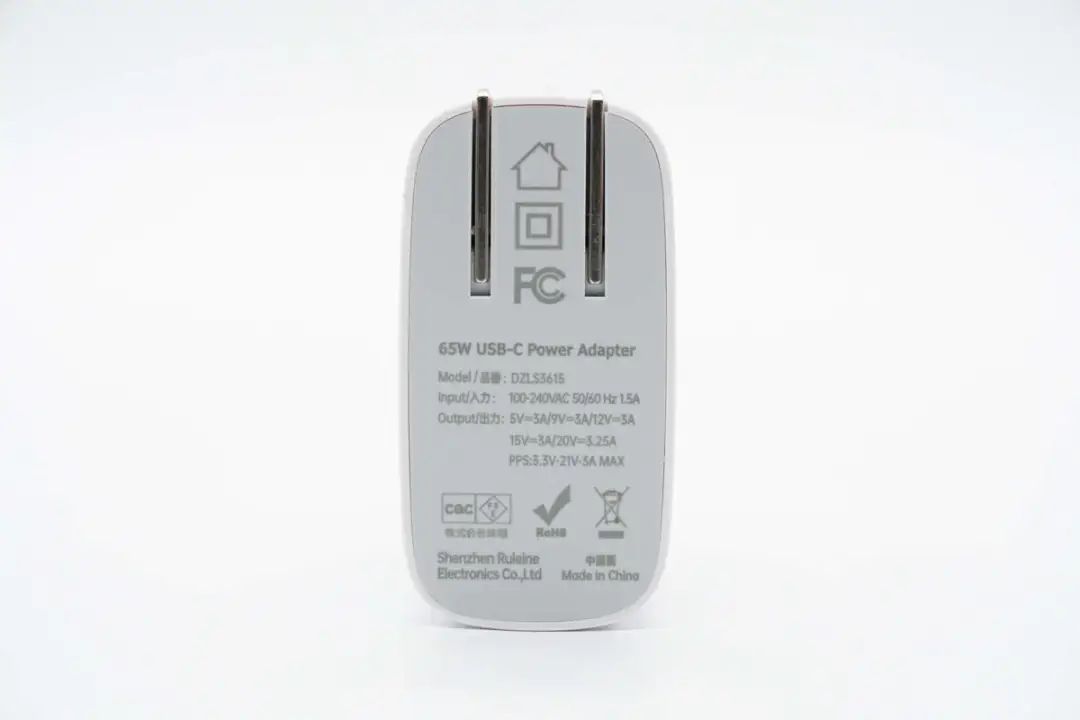

输入端外壳为灰色，并印有充电器参数信息。

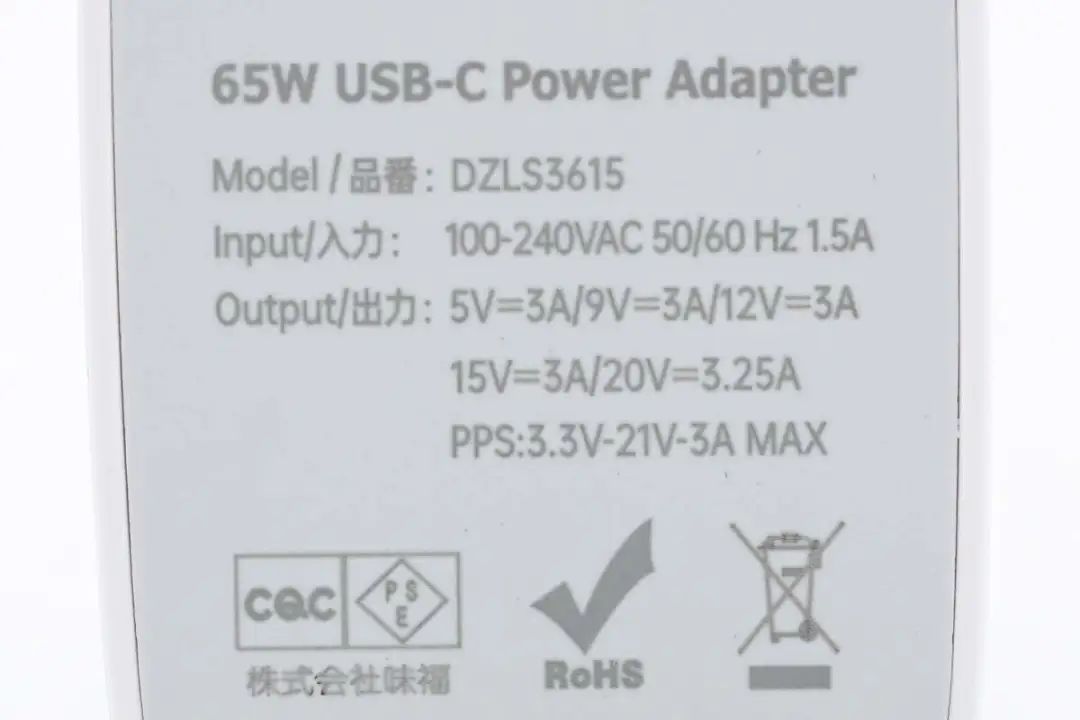

充电器参数特写

输入：100-240VAC~50/60Hz 1.5A

输出：5V3A、9V3A、12V3A、15V3A、20V3.25A

PPS：3.3-21V3A MAX

制造商：深圳瑞一电子有限公司

充电器通过了FCC、CQC、PSE认证。

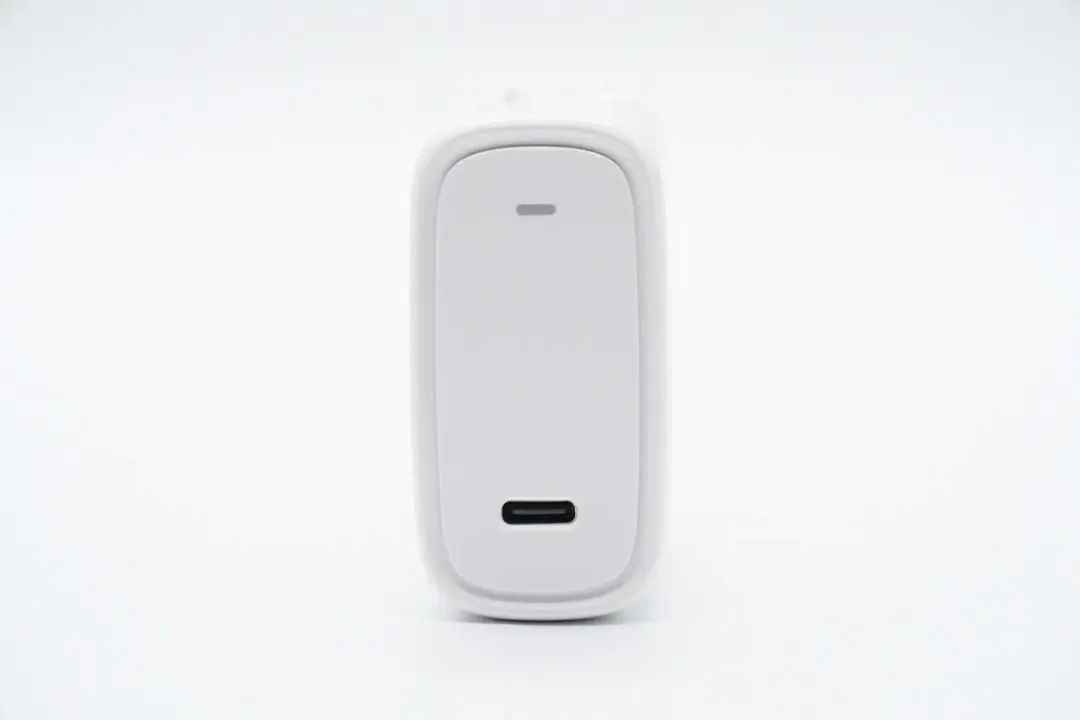

机身顶部边缘设计有凹槽，配置有单USB-C接口以及指示灯。

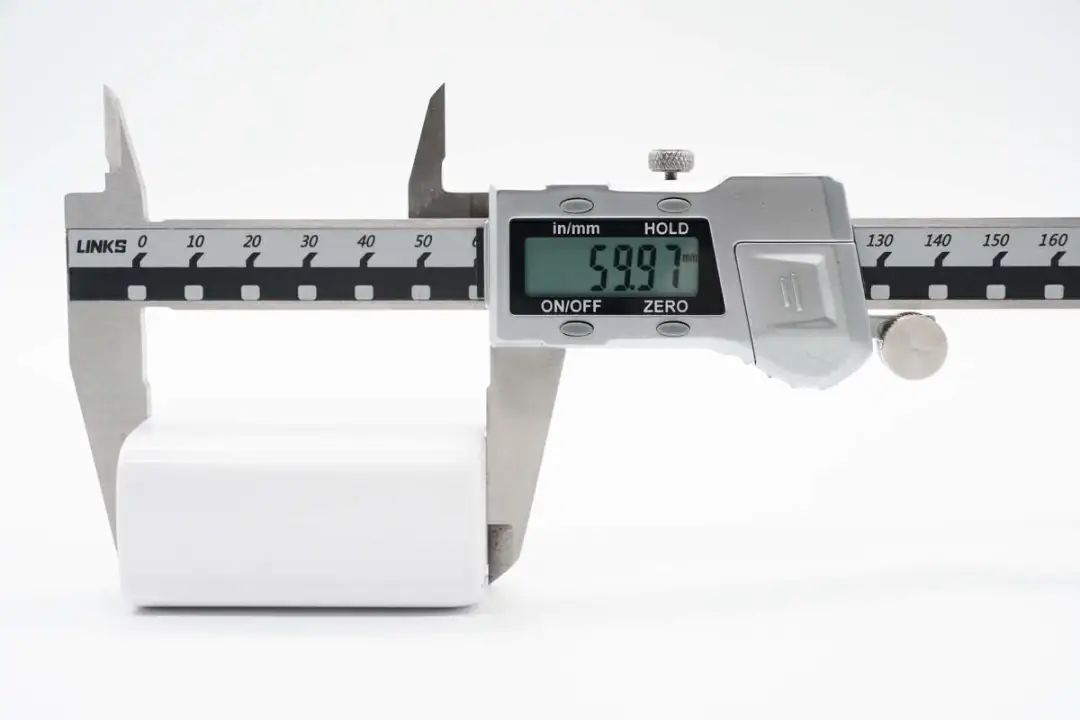

实测充电器机身高度为59.97mm。

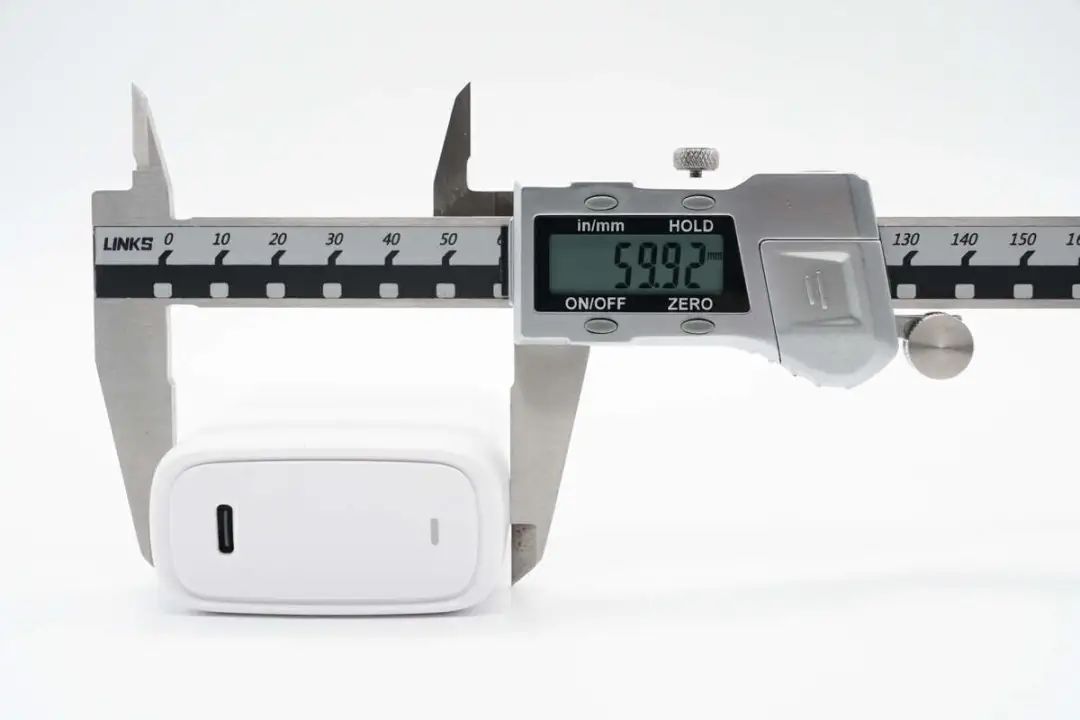

宽度为59.92mm。

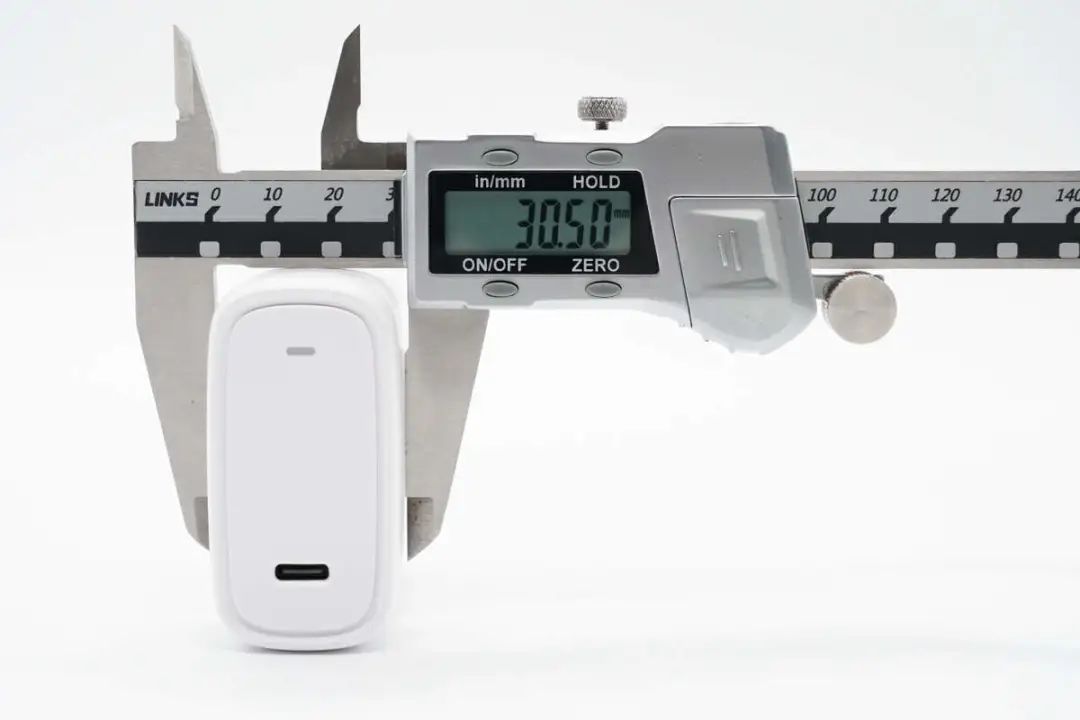

厚度为30.5mm。

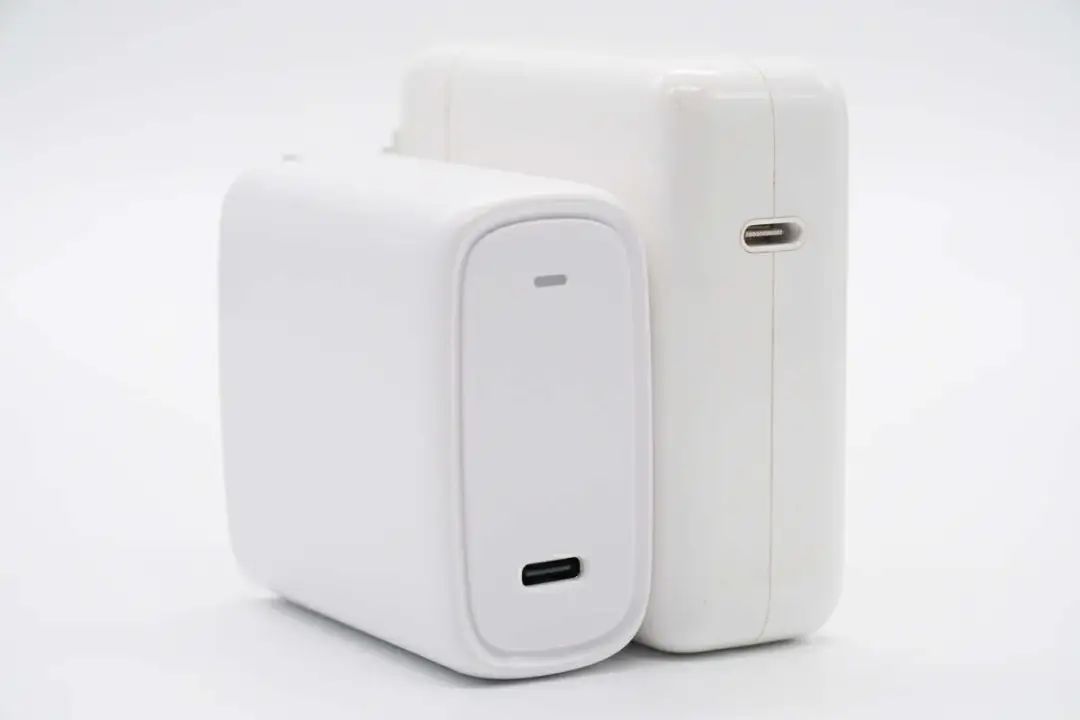

和苹果61W充电器对比，本期拆解的这一款要小一些。

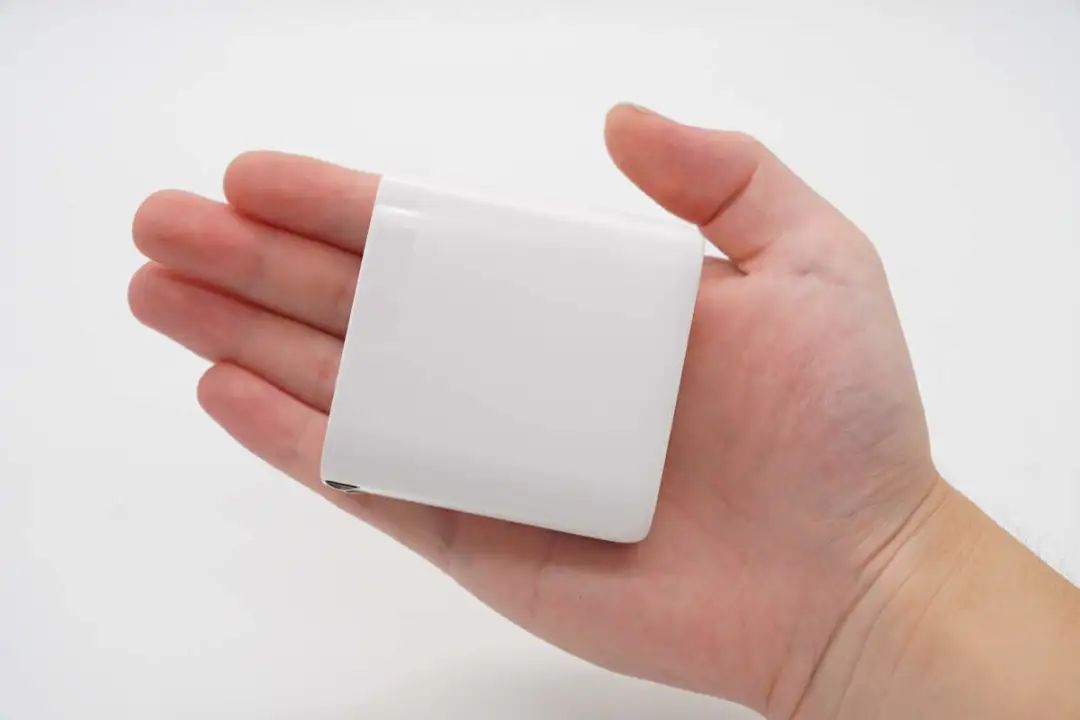

充电器拿在手上的大小直观感受。

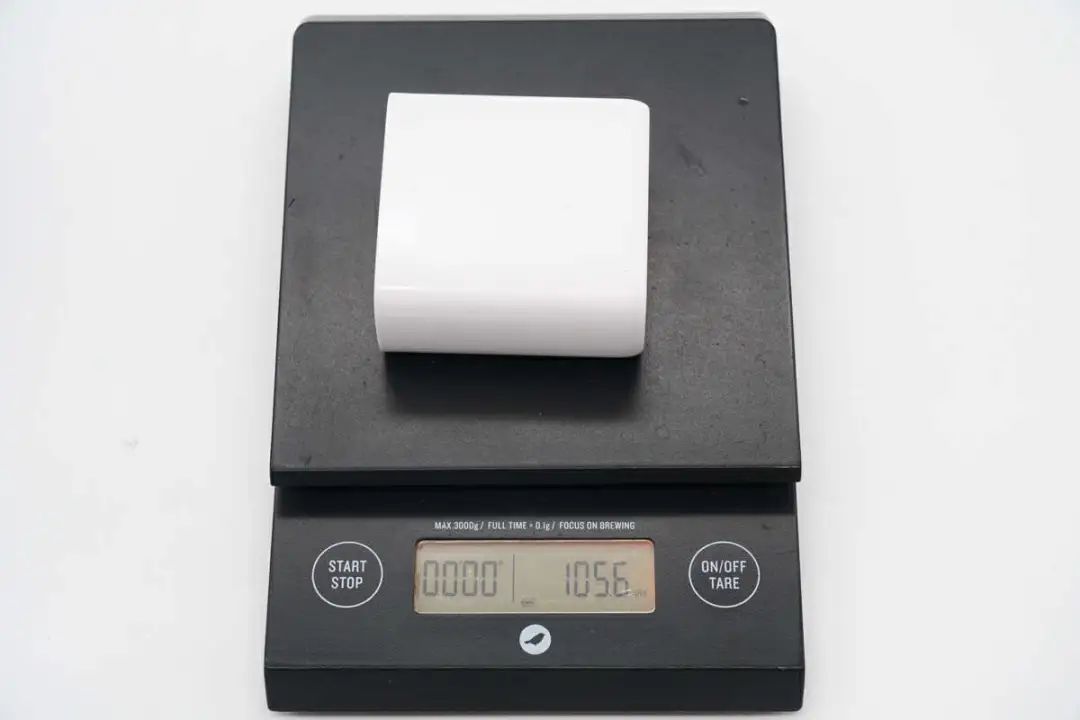

测得充电器净重约为105.6g。

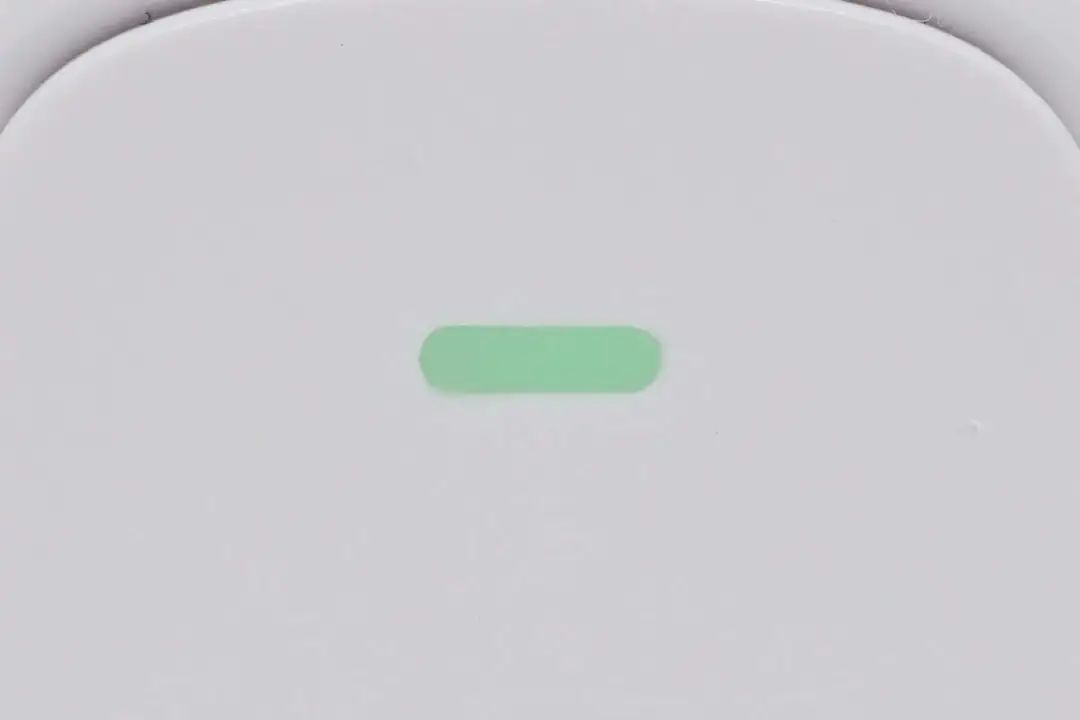

通电状态下指示灯亮绿光。

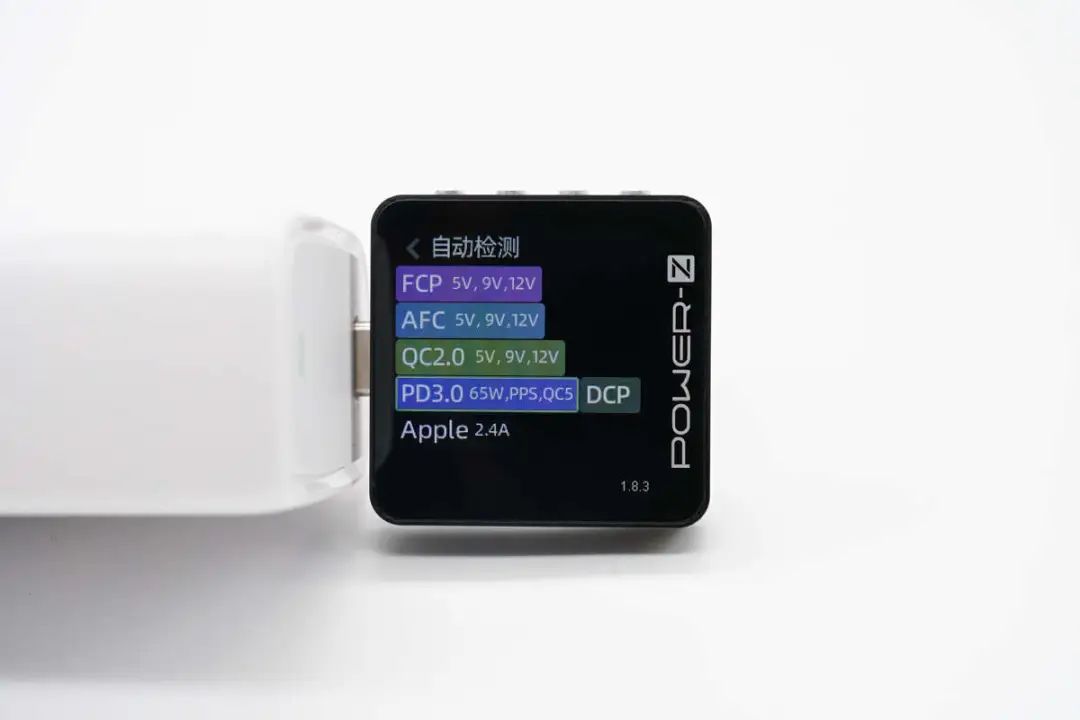

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC2.0/3.0、PD3.0、PPS、DCP、Apple 2.4A充电协议。

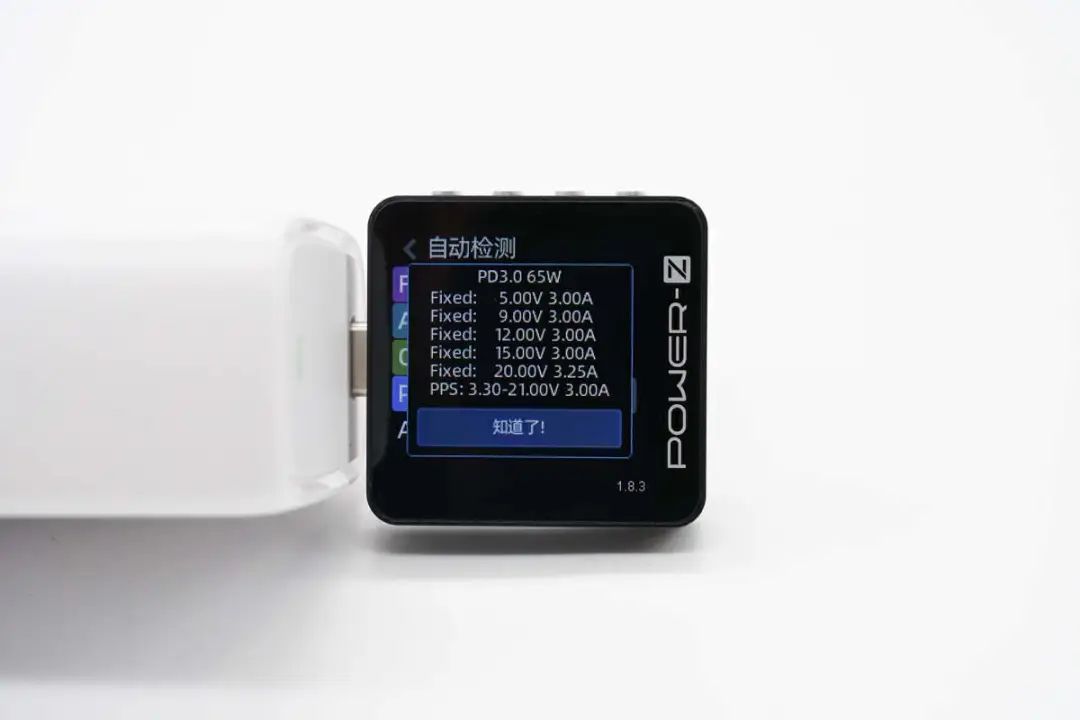

PDO报文显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。

瑞一65W快充充电器拆解

在对瑞一这款65W充电器的外观和性能有了大概了解后，下面就进行拆解，一起看看内部的用料和做工。

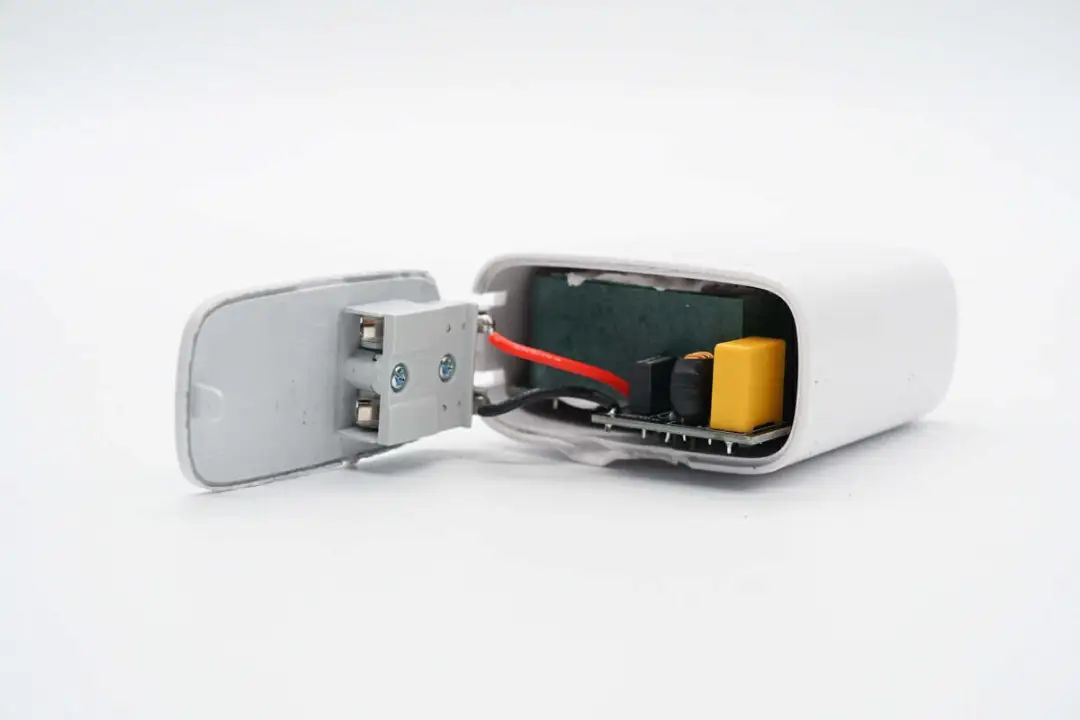

首先沿接缝拆开充电器外壳，内部PCBA模块通过导线焊接连接插脚供电。

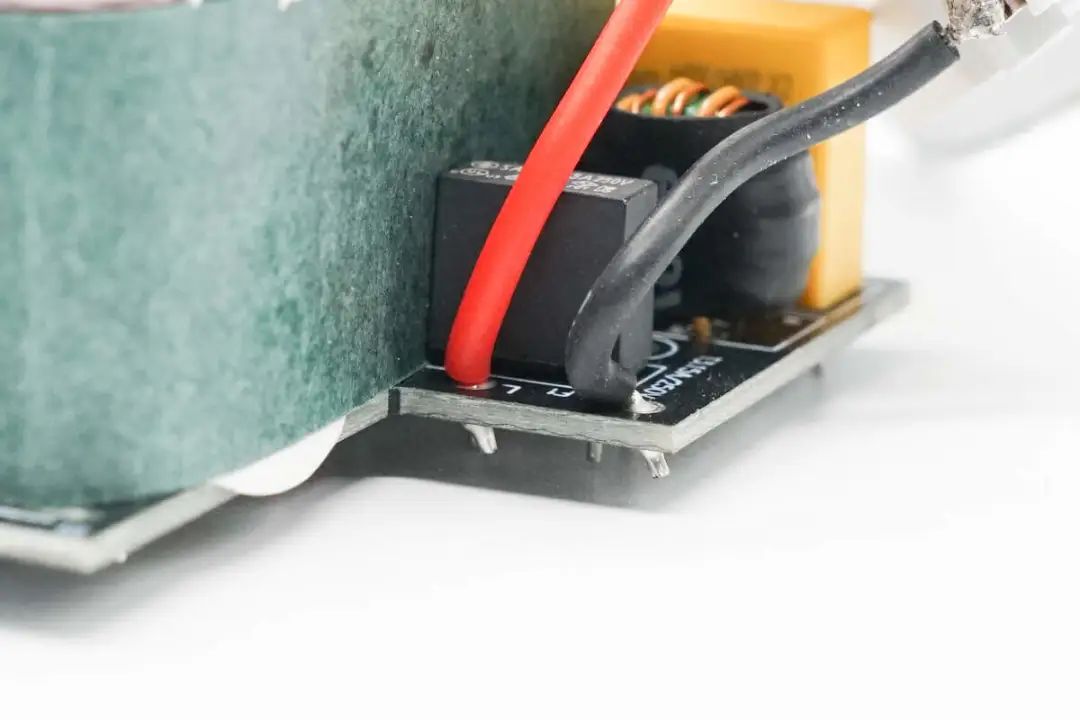

导线焊点特写。

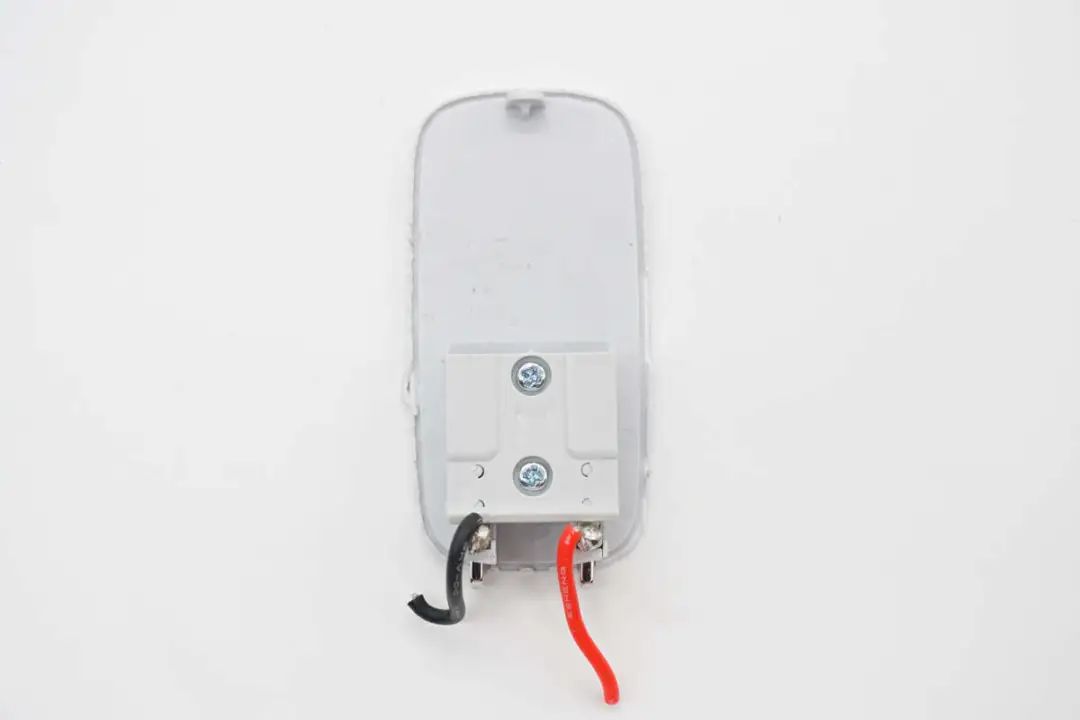

折叠插脚通过螺丝固定。

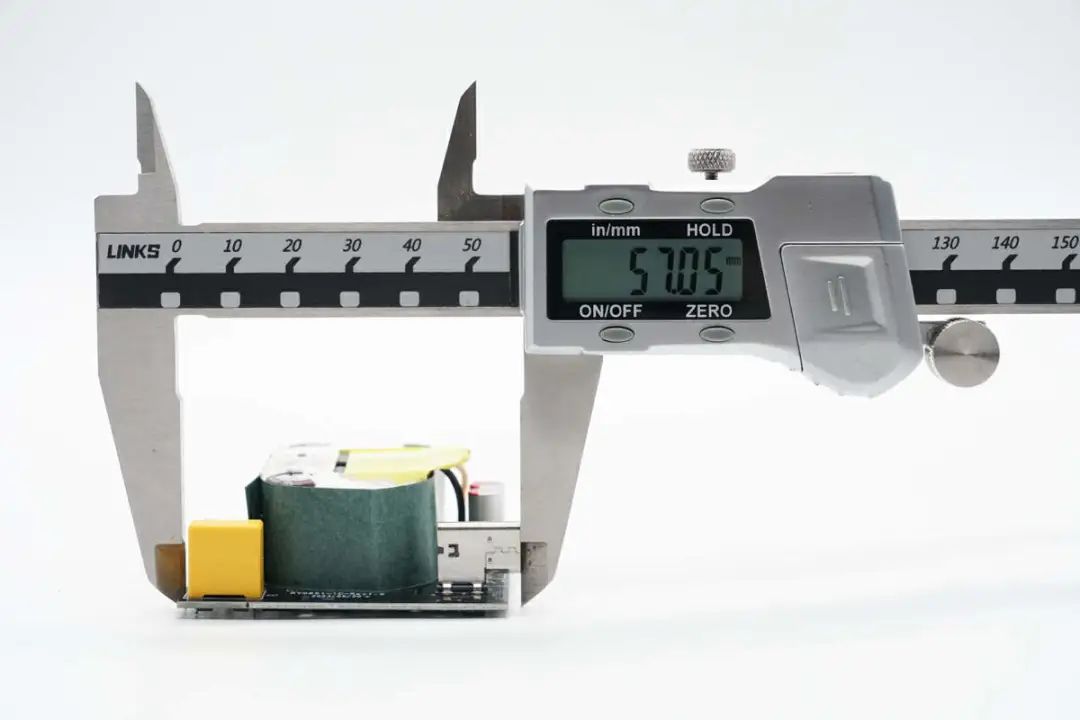

使用游标卡尺测得PCBA模块长度约为57mm。

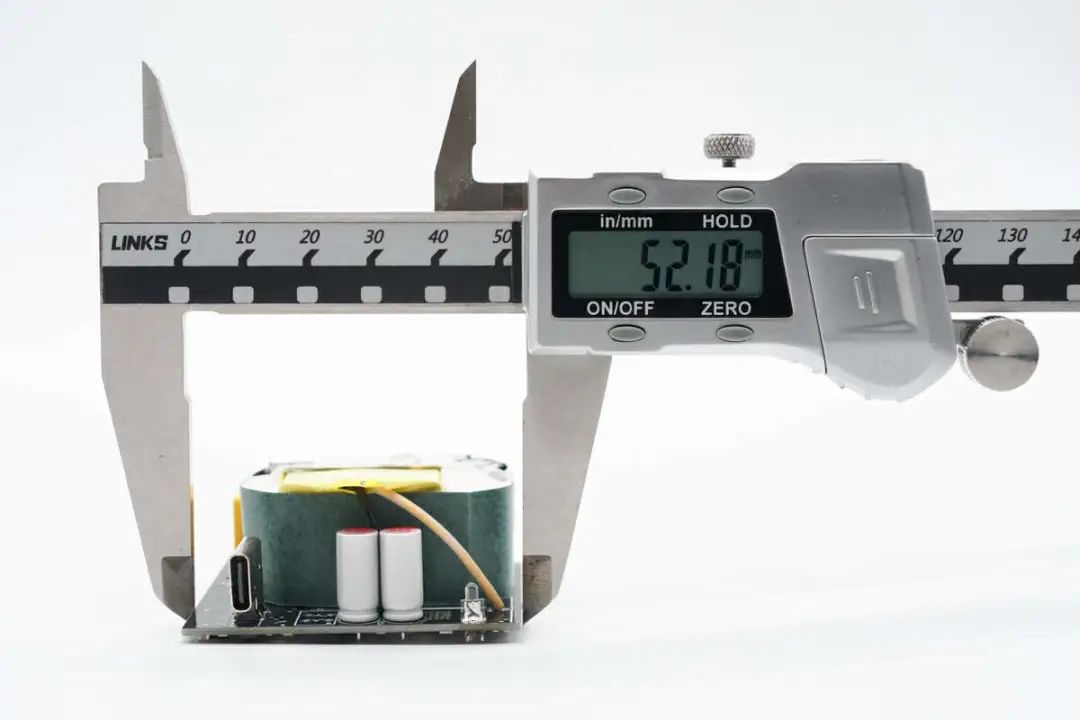

PCBA模块宽度约为52.2mm。

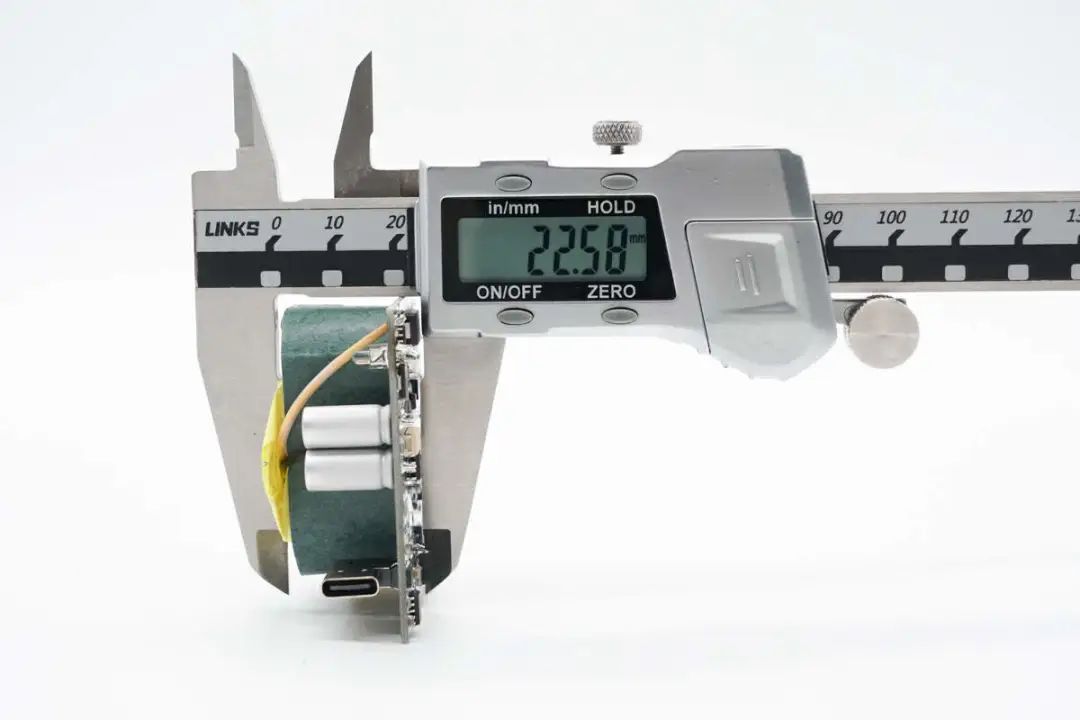

PCBA模块厚度约为22.6mm。

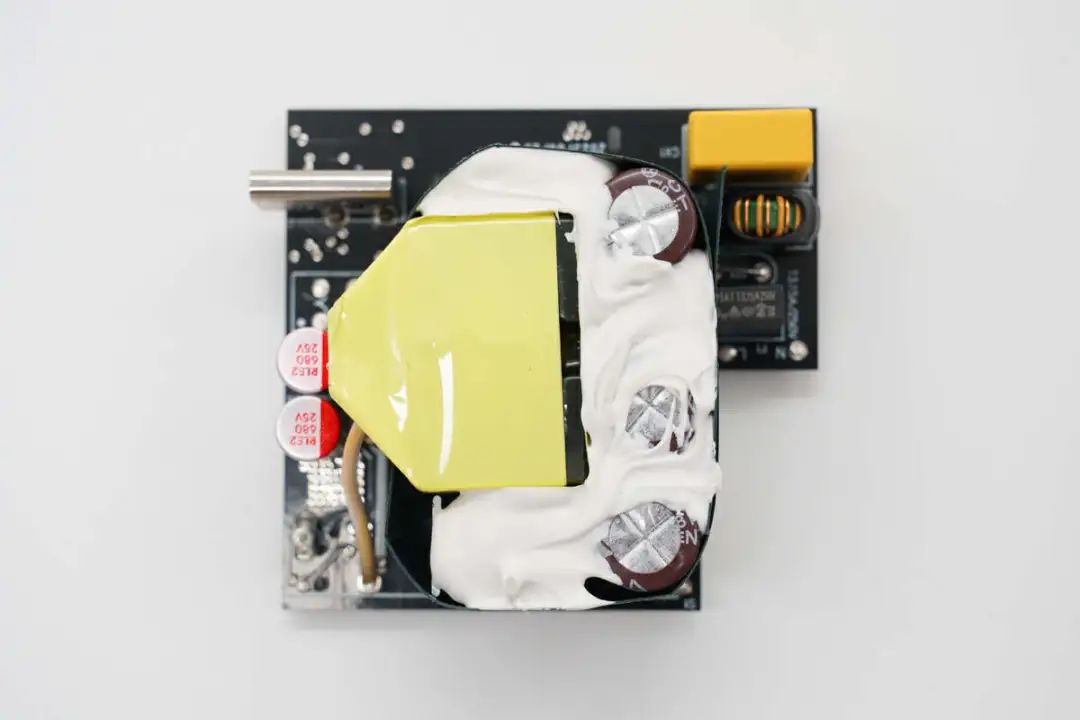

PCBA模块正面一览，右侧焊接保险丝，共模电感，安规X2电容，高压滤波电容，变压器。左侧焊接输出滤波电容和USB-C母座。变压器与高压滤波电容之间打胶加固。

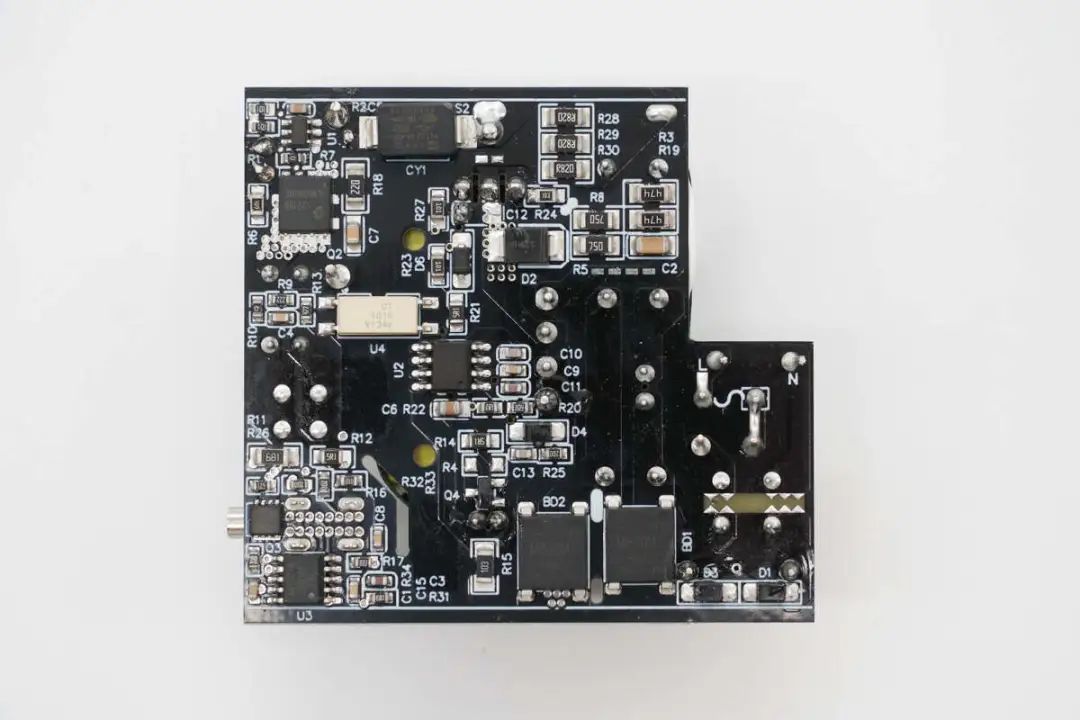

PCBA模块背面焊接整流桥，初级主控芯片，贴片Y电容，反馈光耦。次级焊接同步整流控制器和同步整流管。左下角焊接协议芯片和VBUS开关管。

通过对PCBA模块的观察发现，瑞一这款充电器采用反激开关电源架构，并配有同步整流。输出电压由协议芯片通过光耦反馈调节，宽范围电压输出。下面我们就从输入端开始了解各个元器件的信息。

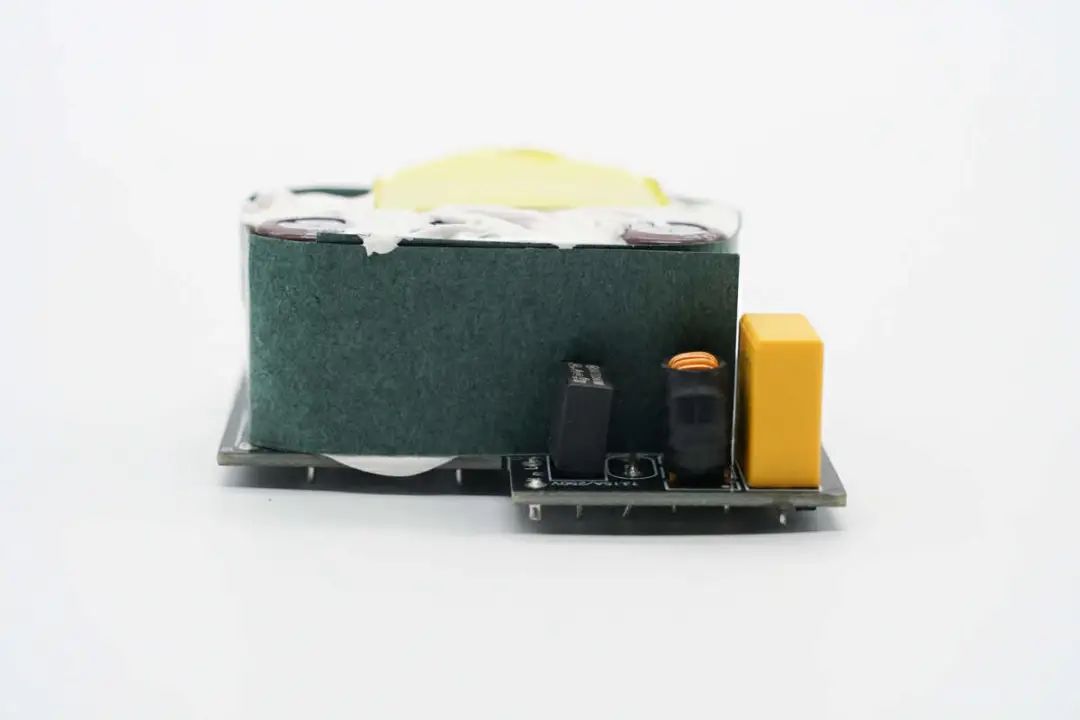

PCBA模块输入端一览，焊接保险丝，共模电感和安规X2电容。

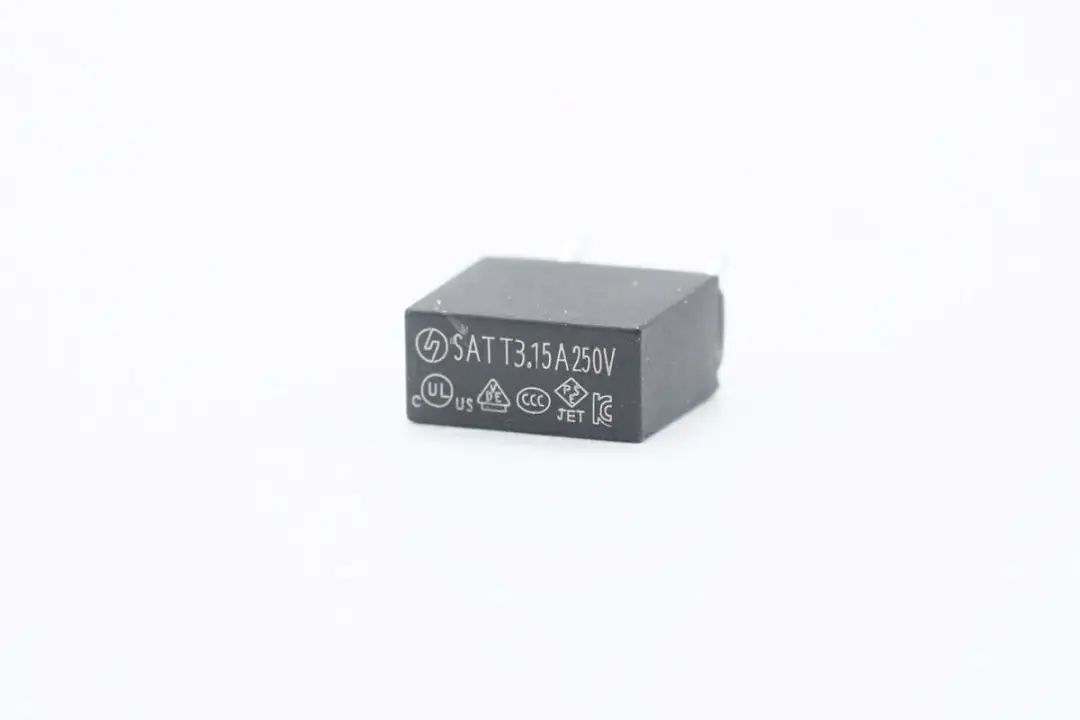

输入端保险丝规格为3.15A 250V。

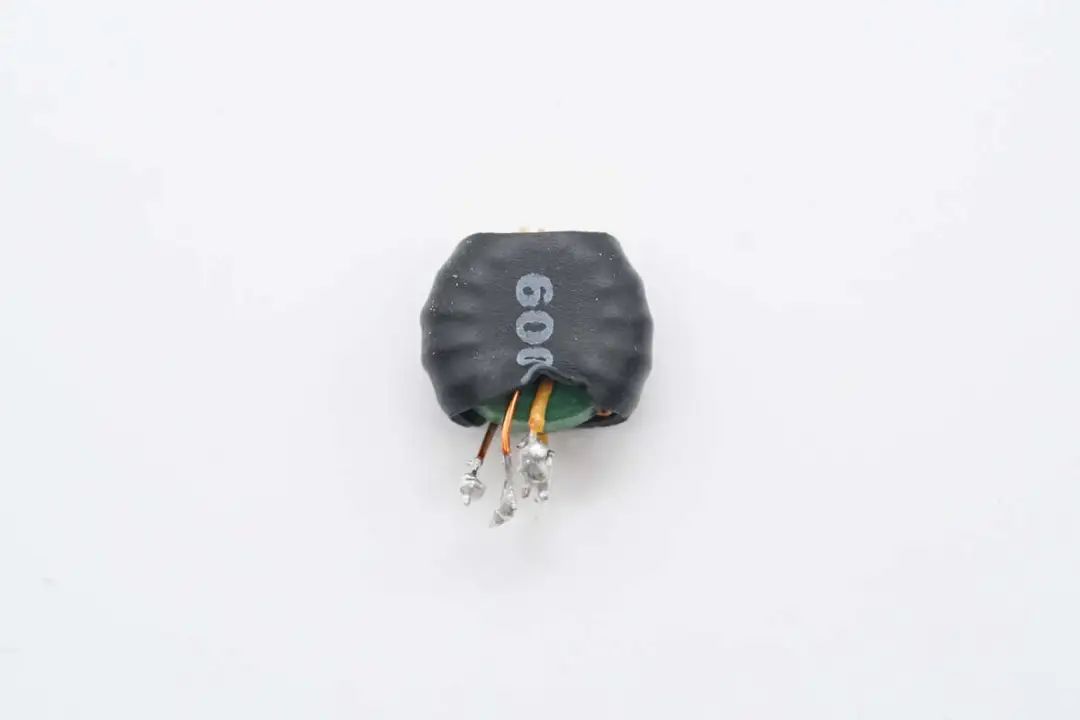

共模电感采用绝缘线和漆包线绕制，外套热缩管绝缘。

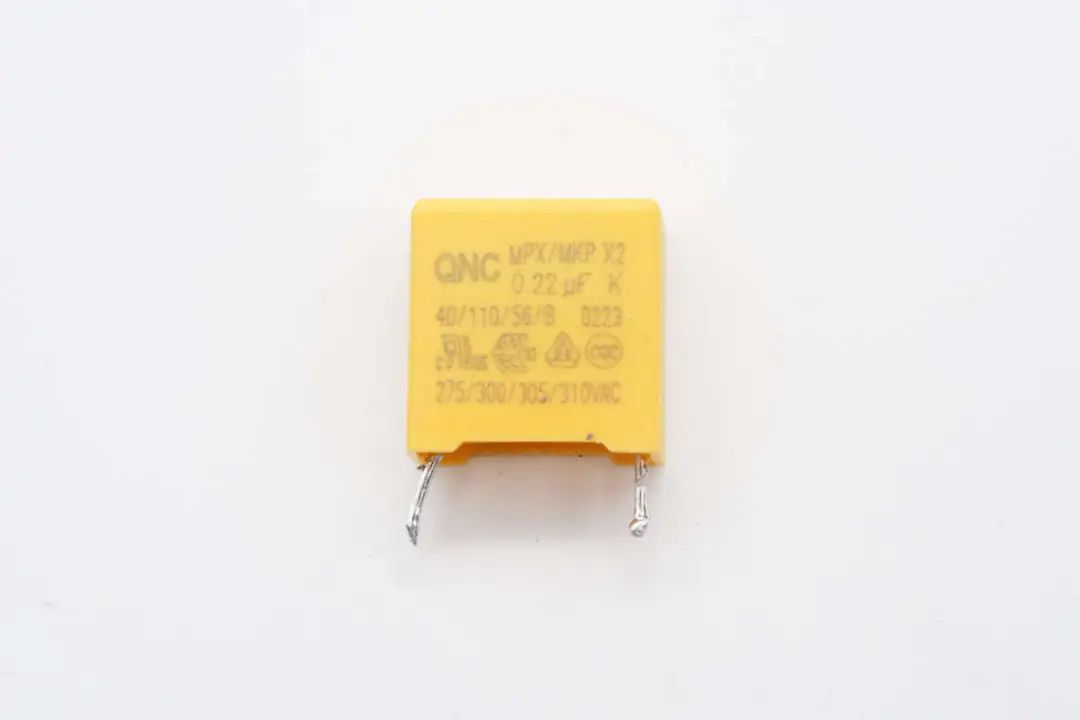

安规X2电容为QNC品牌，容量为0.22μF。

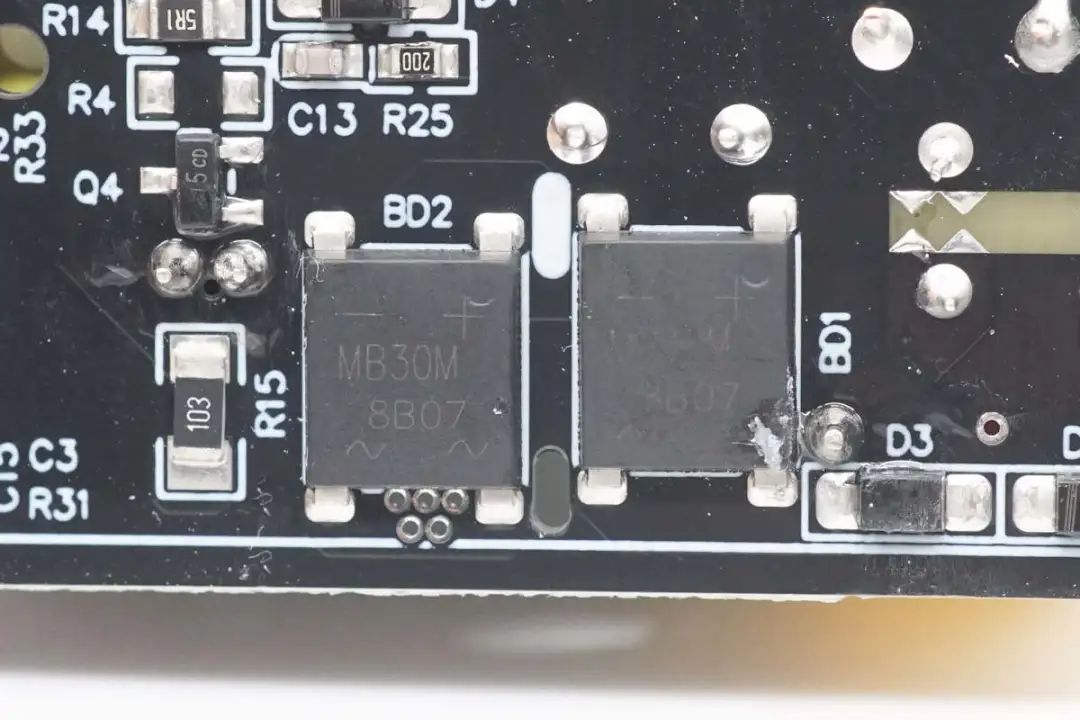

在PCB背面焊接两颗整流桥，型号MB30M，两颗半桥连接，均摊发热，降低温升。

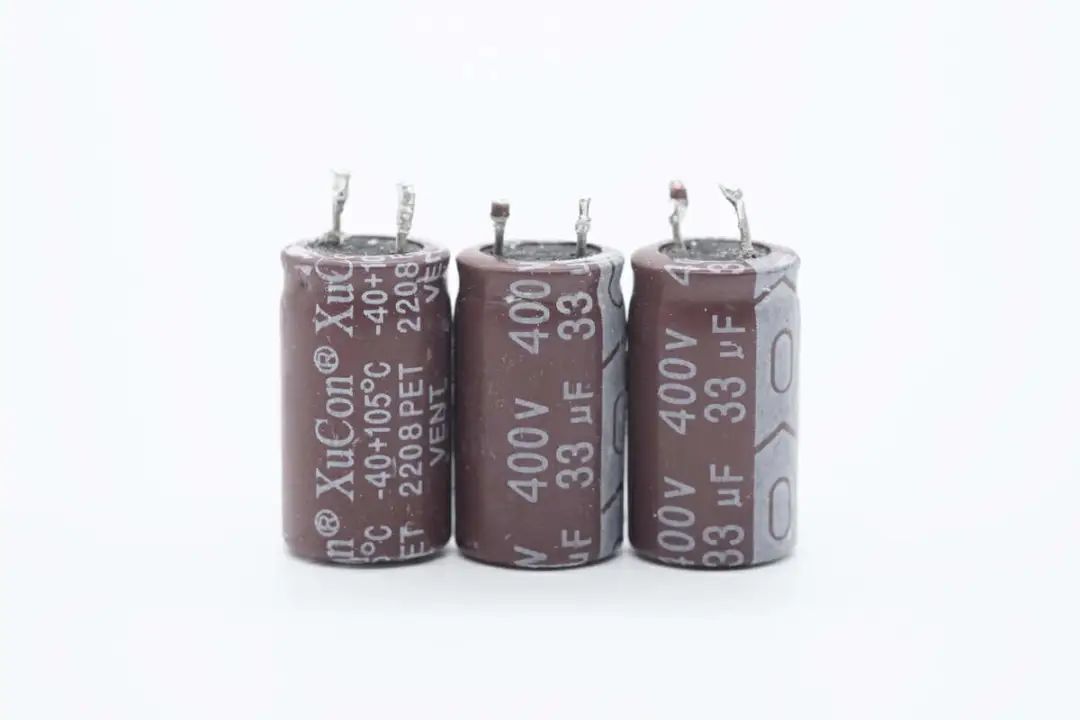

高压滤波电容为XuCon品牌，三颗规格均为400V 33μF。

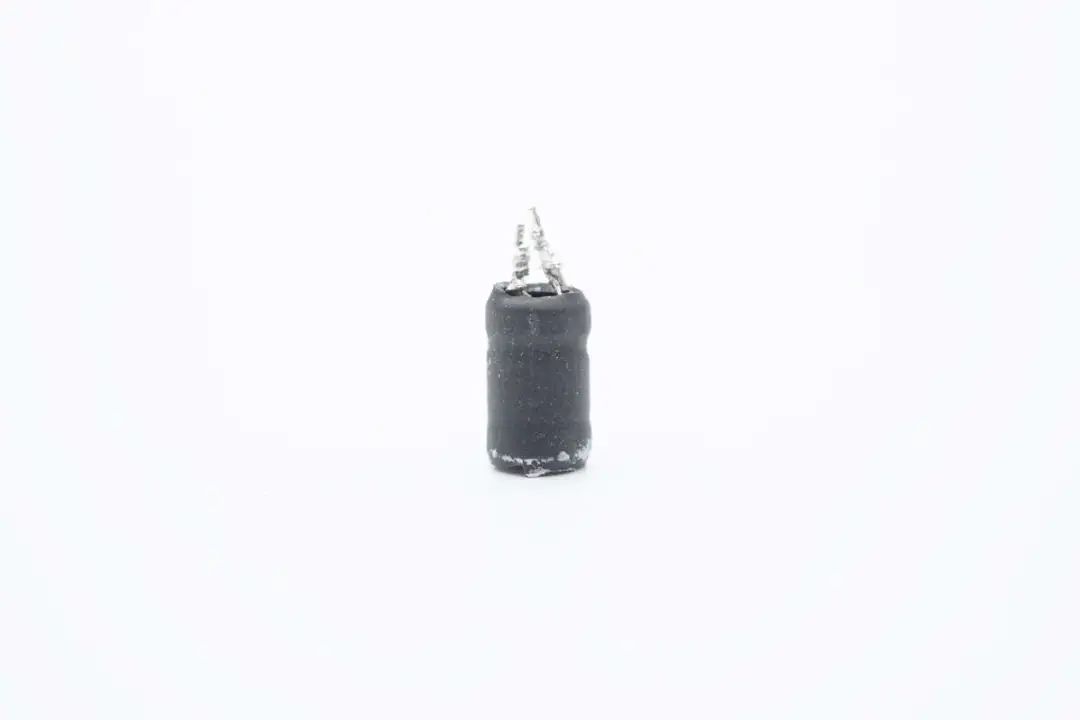

差模电感外套热缩管绝缘。

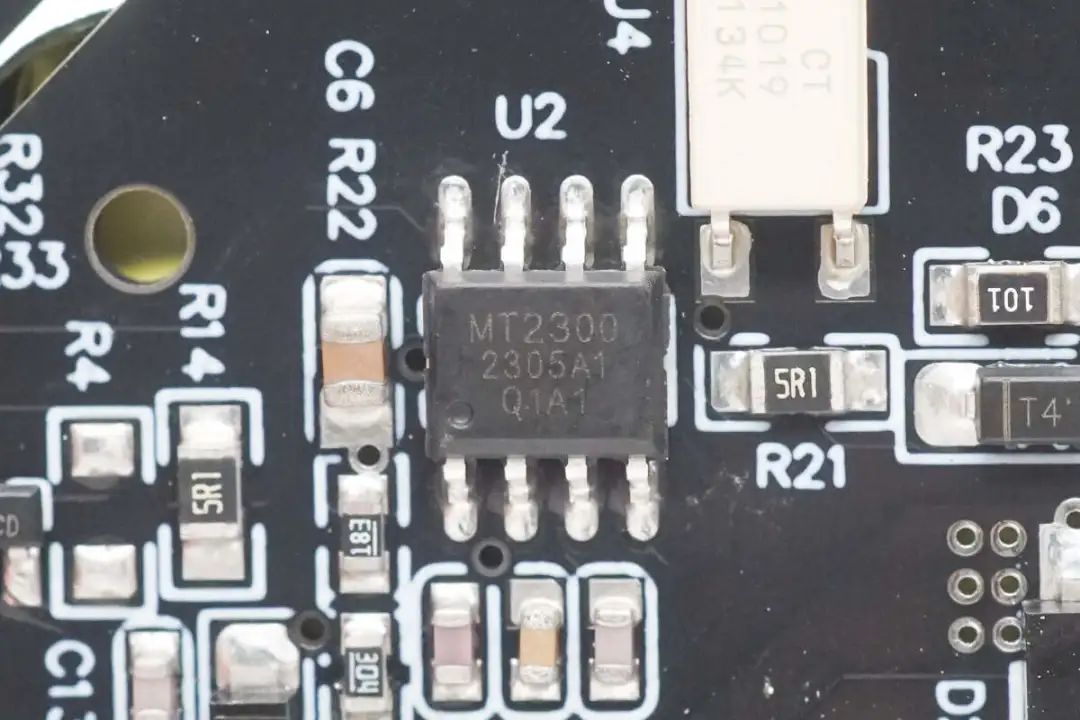

初级主控芯片来自美芯晟，型号MT2300，是一颗多模式反激控制器，芯片内部集成高压启动和X电容放电，无需外置启动电阻和X电容放电电阻。芯片支持多种工作模式，在重载下CCM模式工作，轻载下波谷侦测模式，支持Burst突发模式。

MT2300集成VCC过压保护，过载保护，短路保护，过热保护和逐周期过流保护。芯片支持10-80V供电范围，具备专有的频率折返技术，全工作范围无噪声，适用于USB PD快充和开关电源适配器。

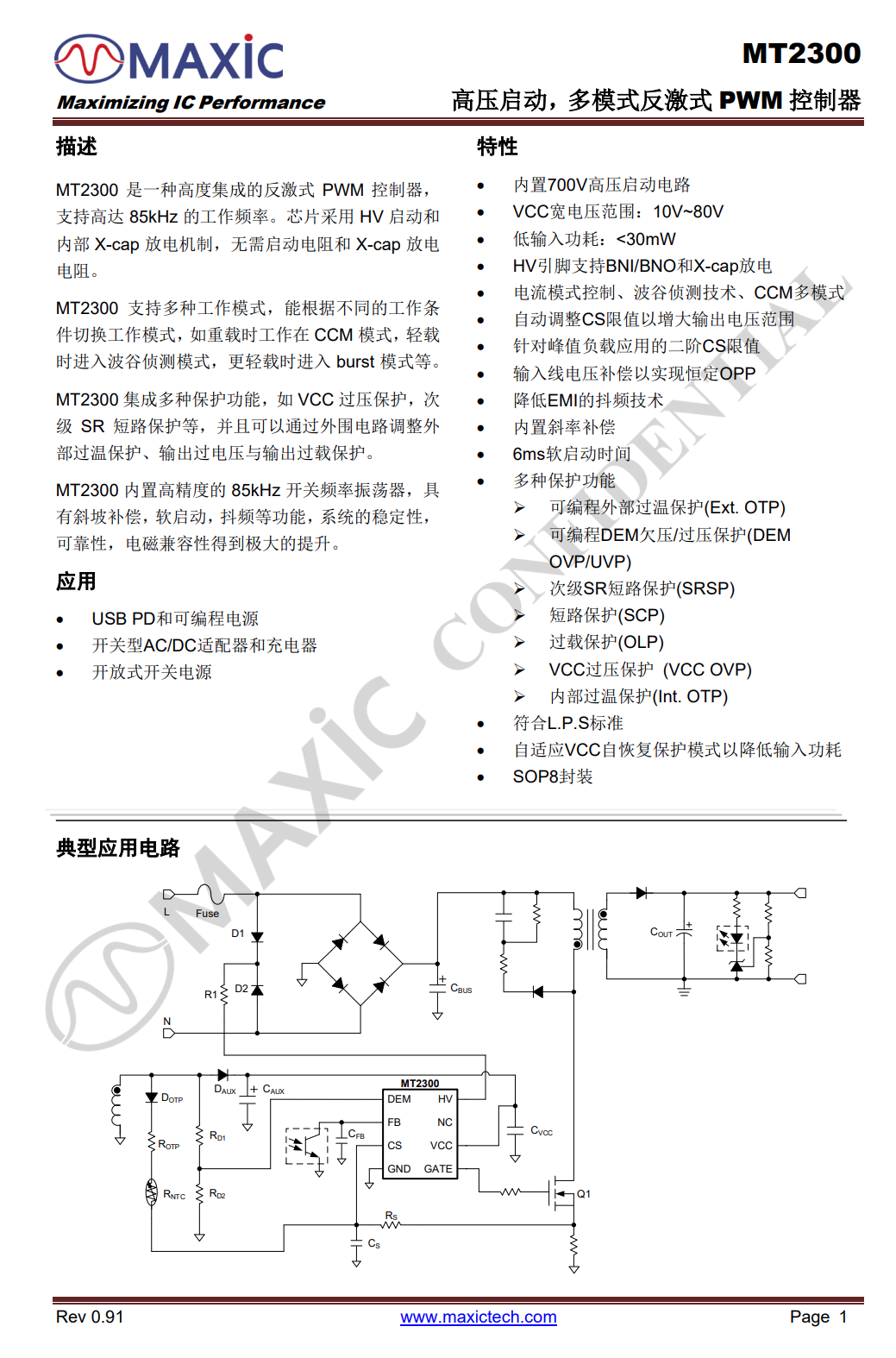

美芯晟MT2300 资料信息。

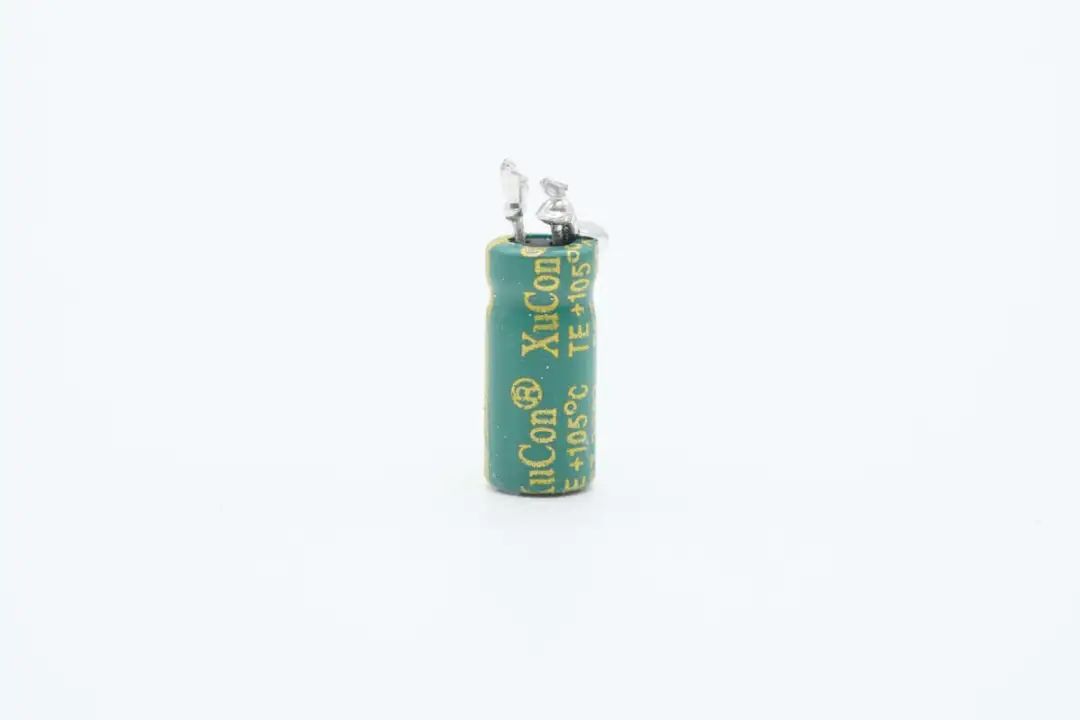

为主控芯片供电的滤波电容为XuCon品牌。

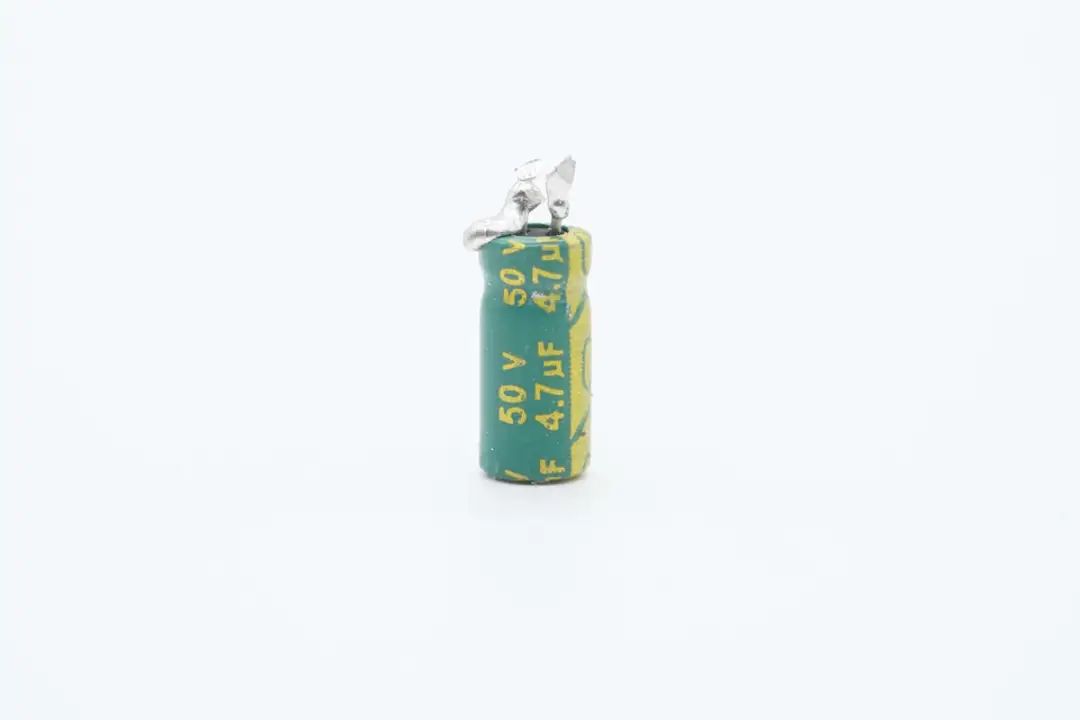

电容规格为50V 4.7μF。

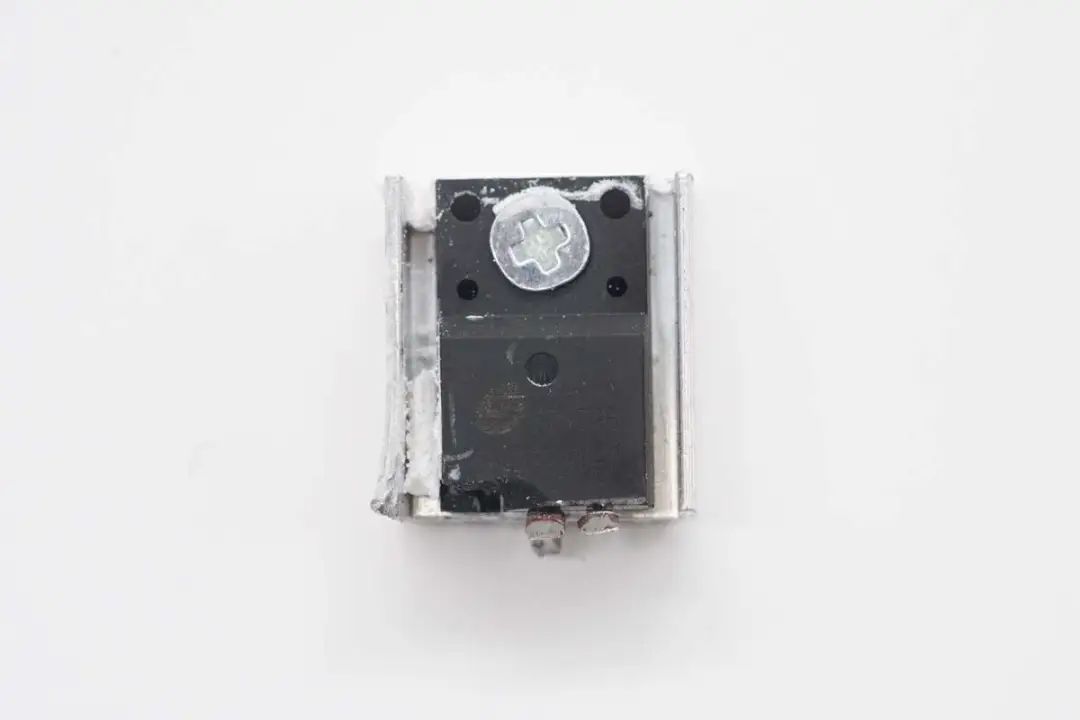

初级开关管使用螺丝固定在散热片上。

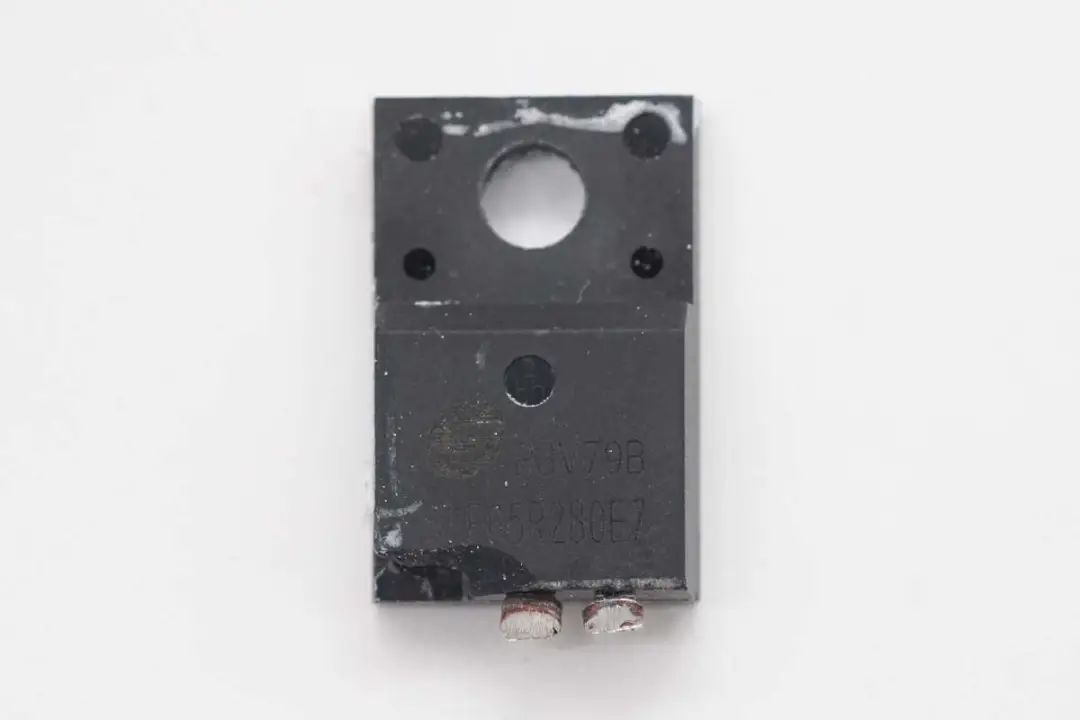

初级开关管来自美浦森半导体，型号SLF65R280E7，是一颗Multi EPI工艺的超结MOS，耐压650V，导阻为280mΩ，采用TO220F绝缘封装。

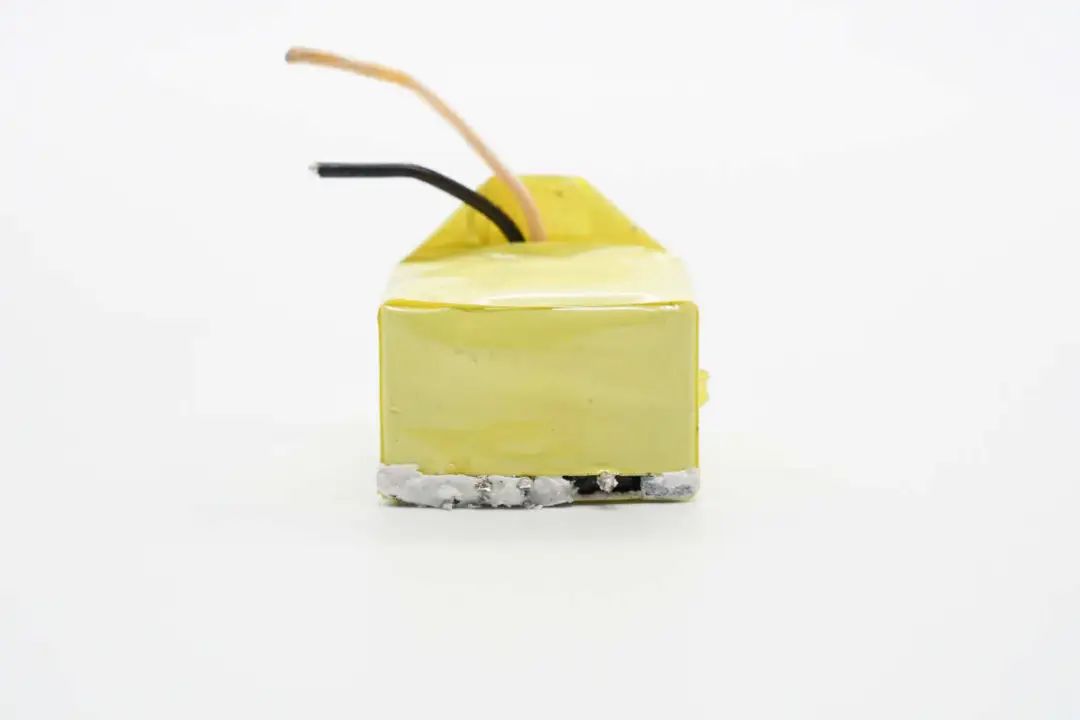

变压器采用胶带严密缠绕绝缘。

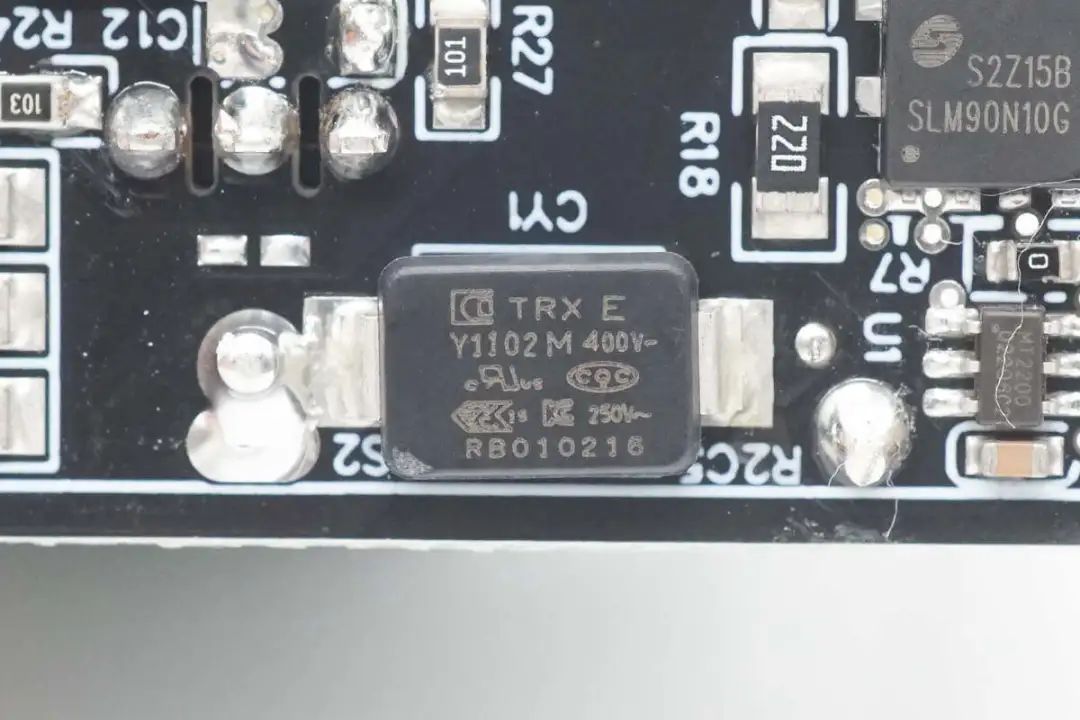

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号TMY1102M。

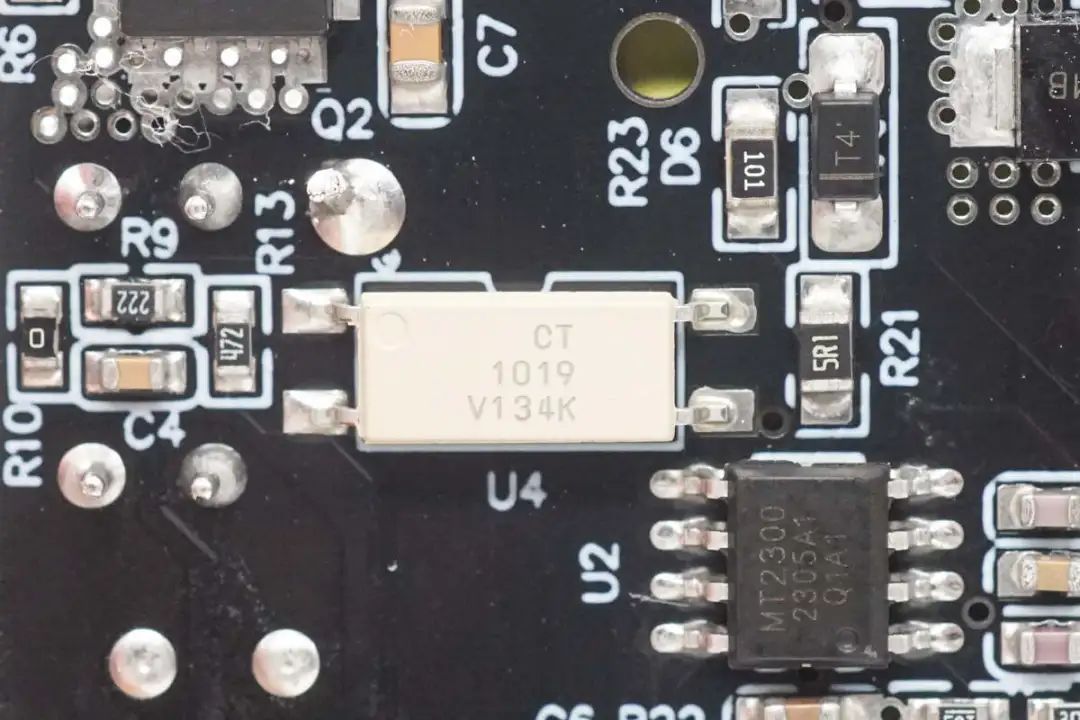

兆龙 CT1019 光耦用于输出电压反馈。

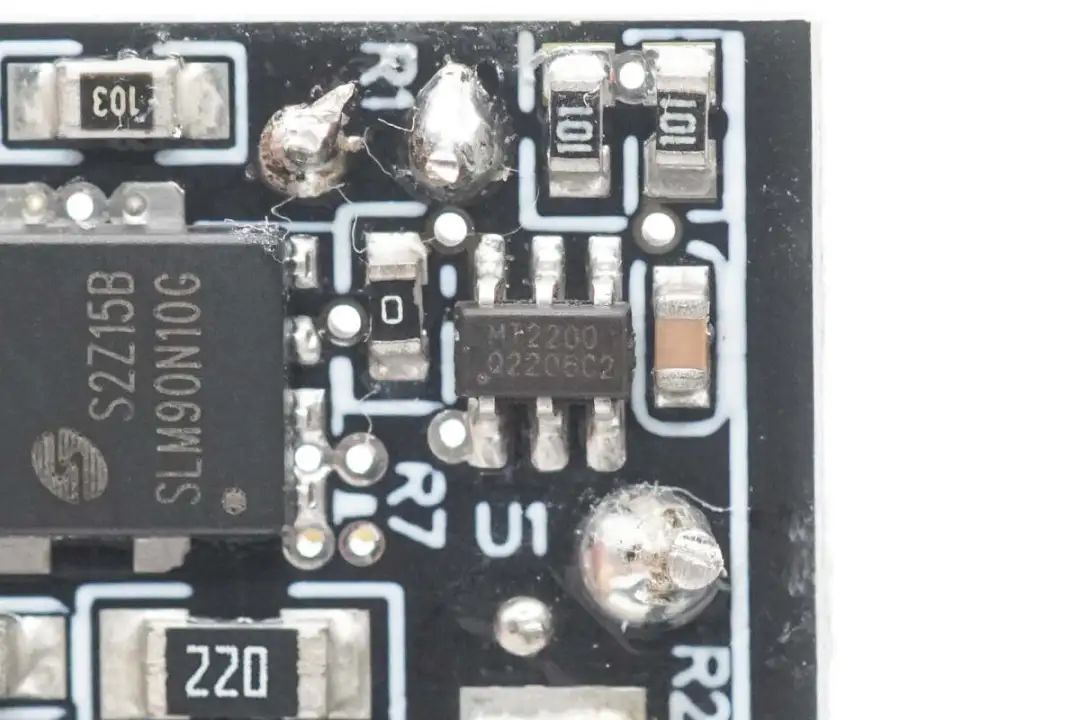

同步整流芯片来自美芯晟，型号MT2200，是一颗高集成度的低功耗同步整流控制器，用于驱动同步整流管，代替肖特基二极管，降低功率消耗，提高电源的转换效率。芯片支持高侧（High Side）和低侧（Low Side）使用，支持DCM，CCM和QR工作模式。芯片内部集成供电电路，无需额外辅助绕组和供电电路，采用SOT23-6封装。

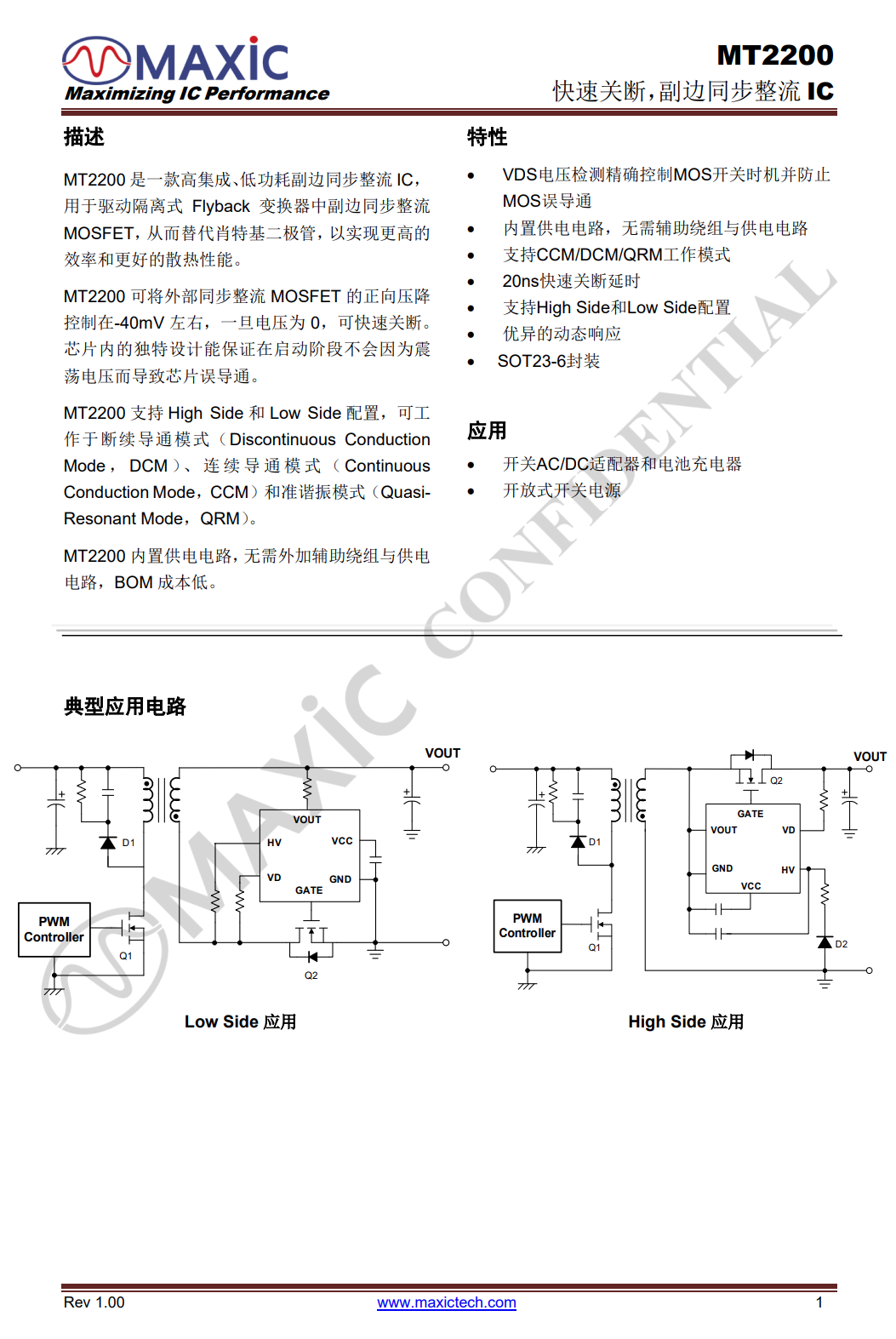

美芯晟 MT2200 资料信息。

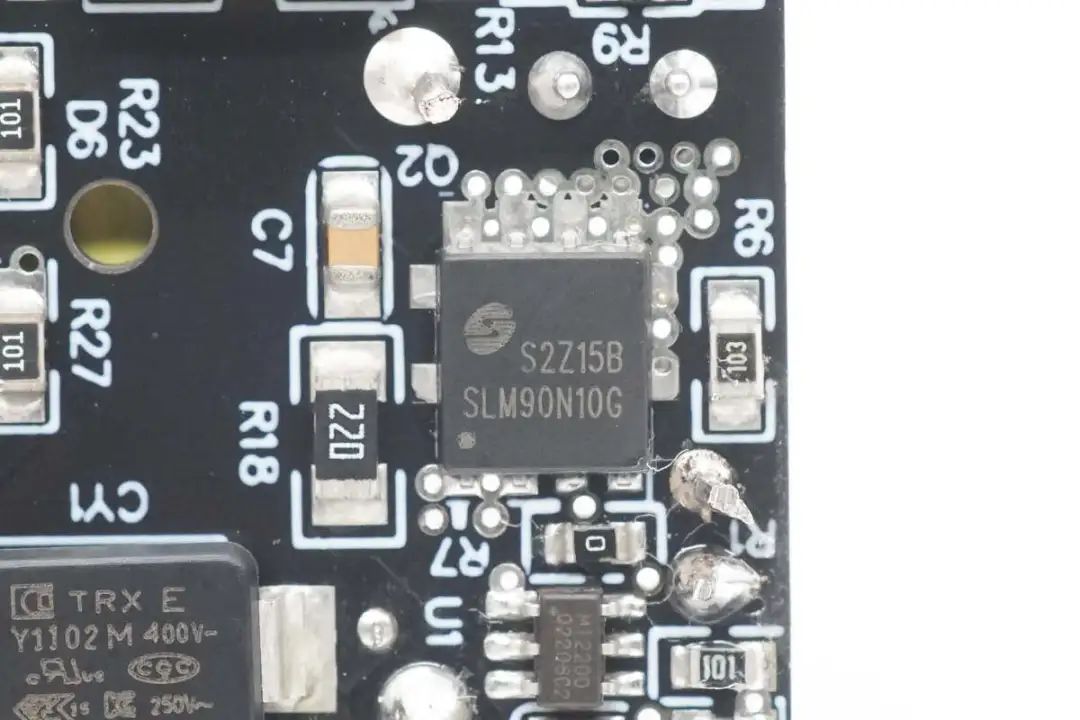

同步整流管来自美浦森，型号SLM90N10G，是一颗耐压100V，导阻6.2mΩ的NMOS，采用DFN5*6封装。

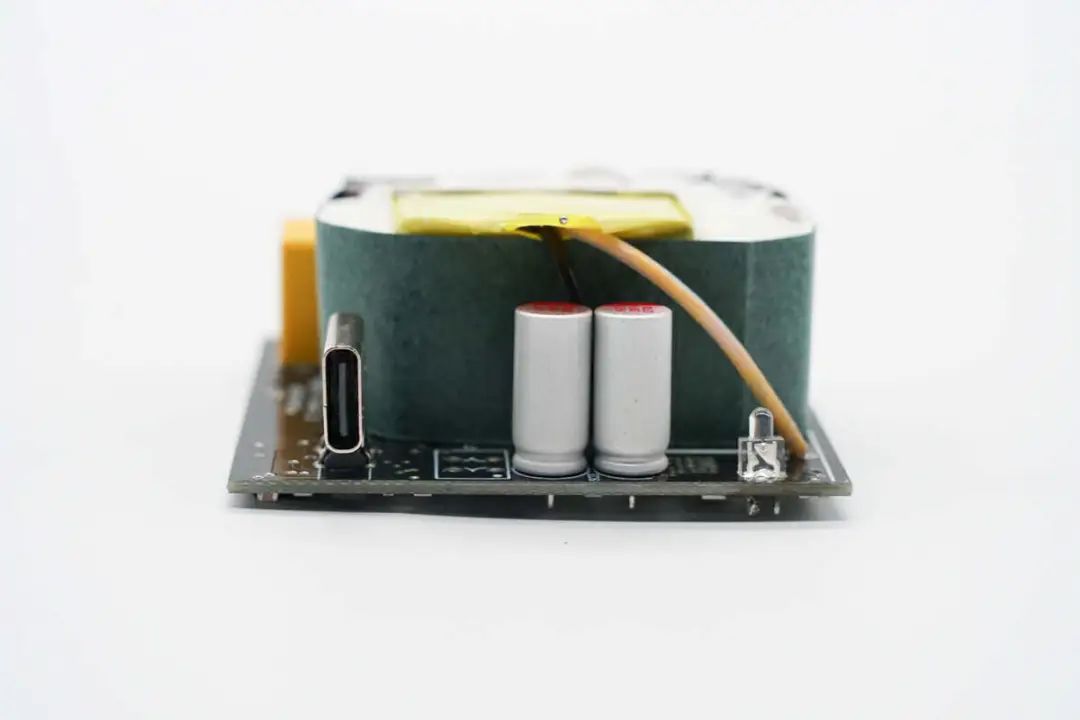

输出端焊接USB-C母座，滤波固态电容和LED电源指示灯。

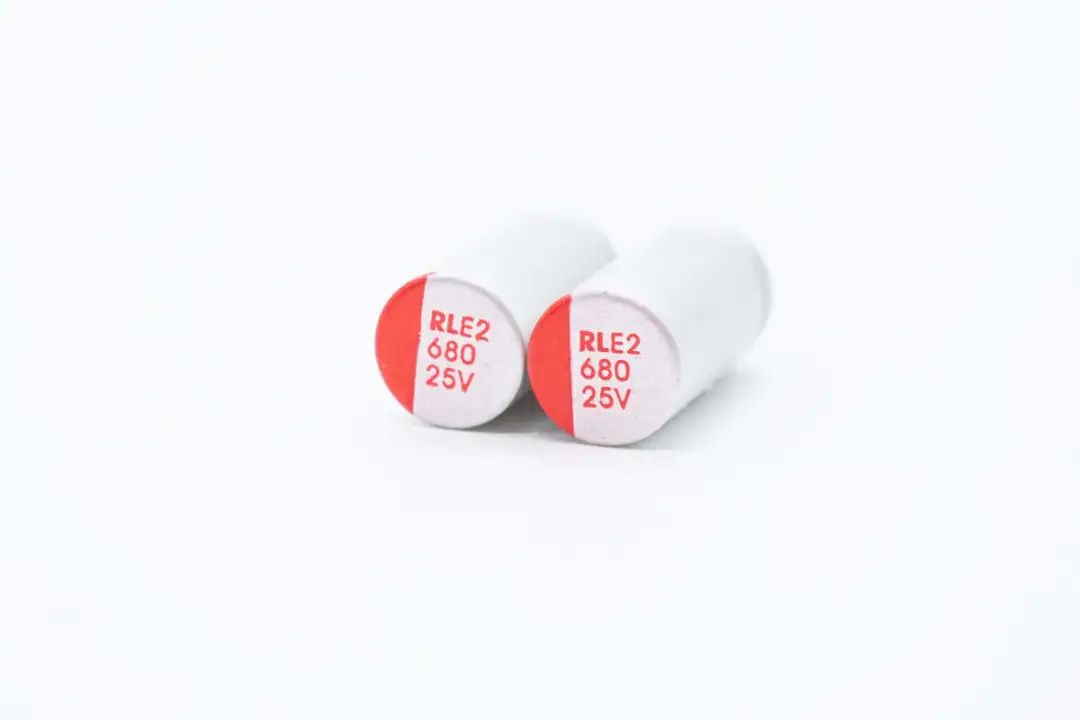

两颗输出滤波电容来自新瑞隆，E2系列固态电容，规格为680μF 25V。

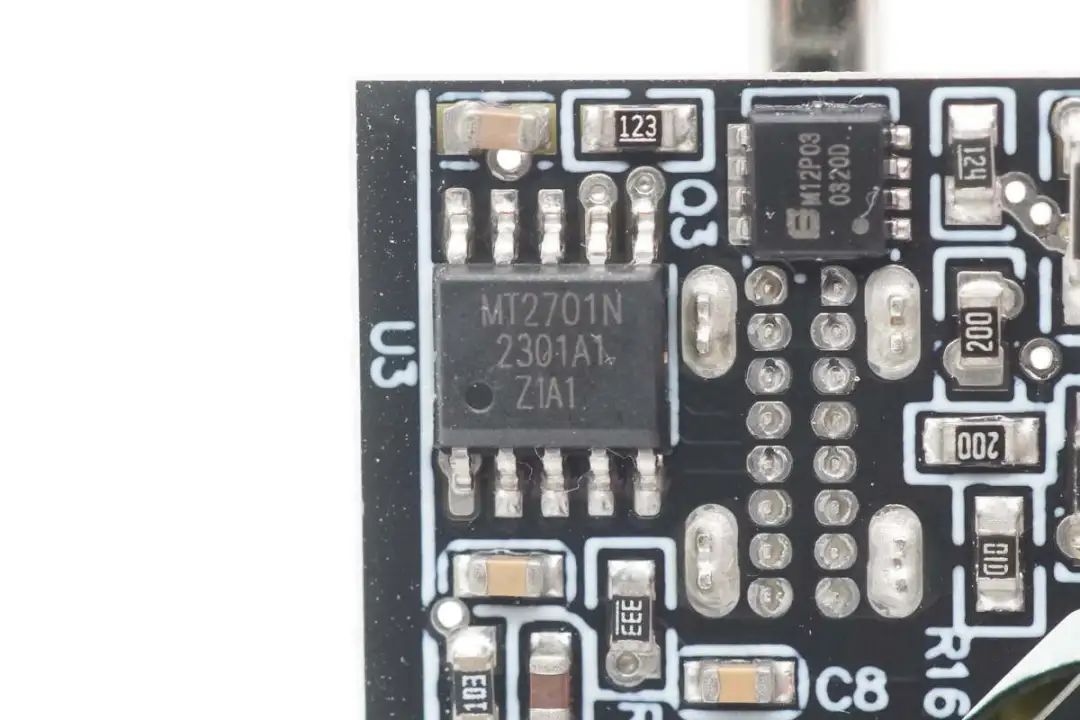

协议芯片来自美芯晟，型号MT2701N，可用于30W、36W、45W或65W快充。芯片内部集成PD2.0/3.0，PPS等主流快充协议，满足手机、笔电和车充常见快充需求；同时也集成了1.25V电压基准，可直接接到光耦，BOM成本低。芯片内部集成硬件物理层协议和协议引擎，内置四组PDO，集成过压保护，欠压保护等多种保护功能。

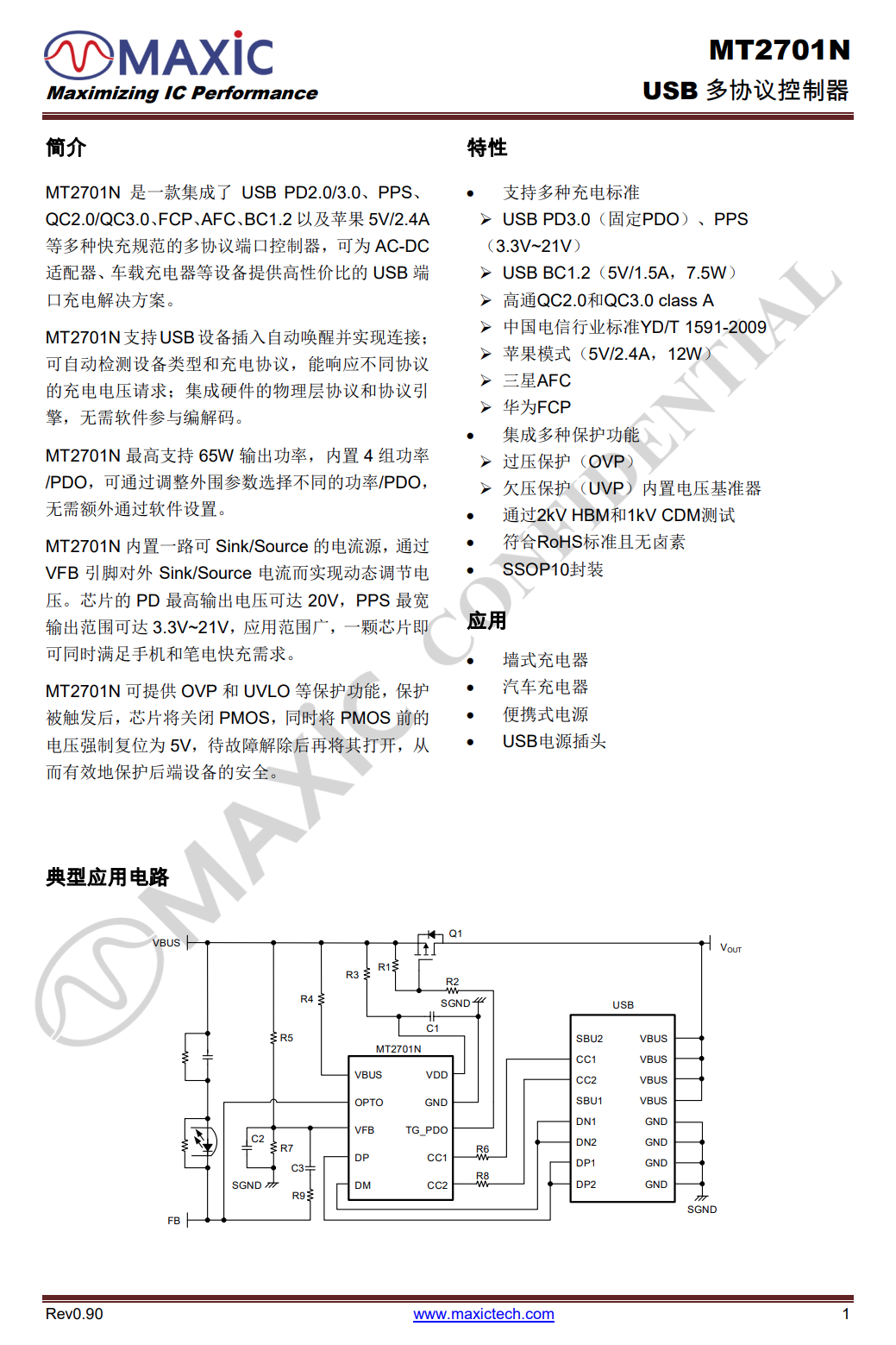

美芯晟 MT2701N 资料信息。

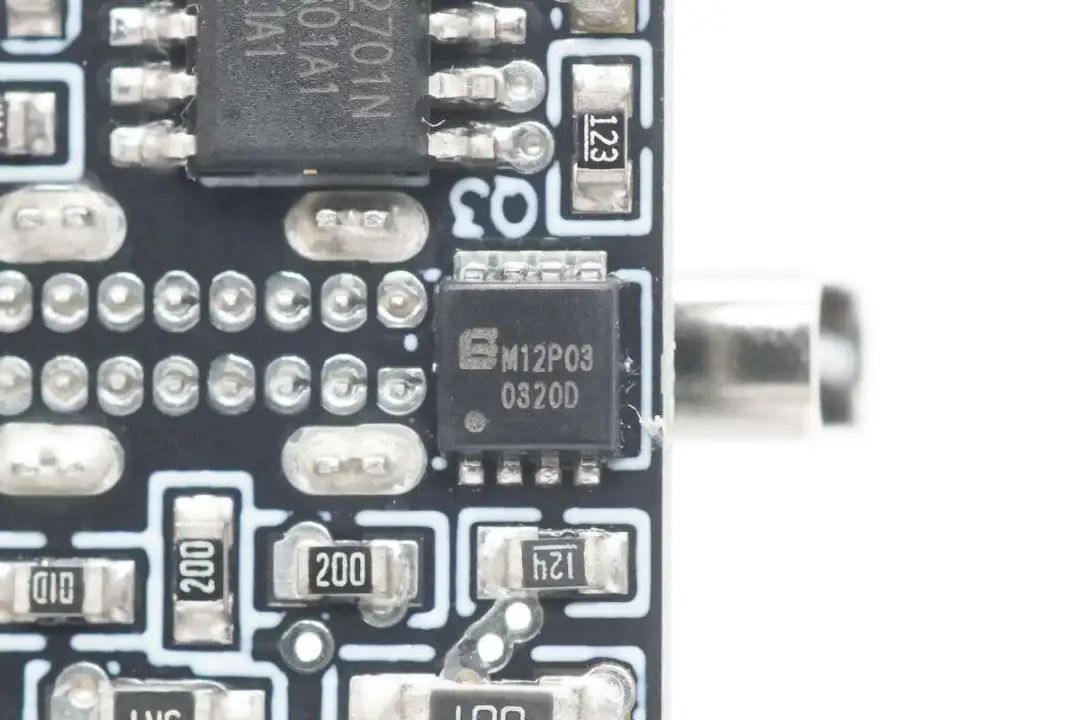

输出VBUS开关管来自上海贝岭，型号BLM12P03，是一颗耐压30V的PMOS，导阻为11.5mΩ，采用PDFN3.3*3.3封装。

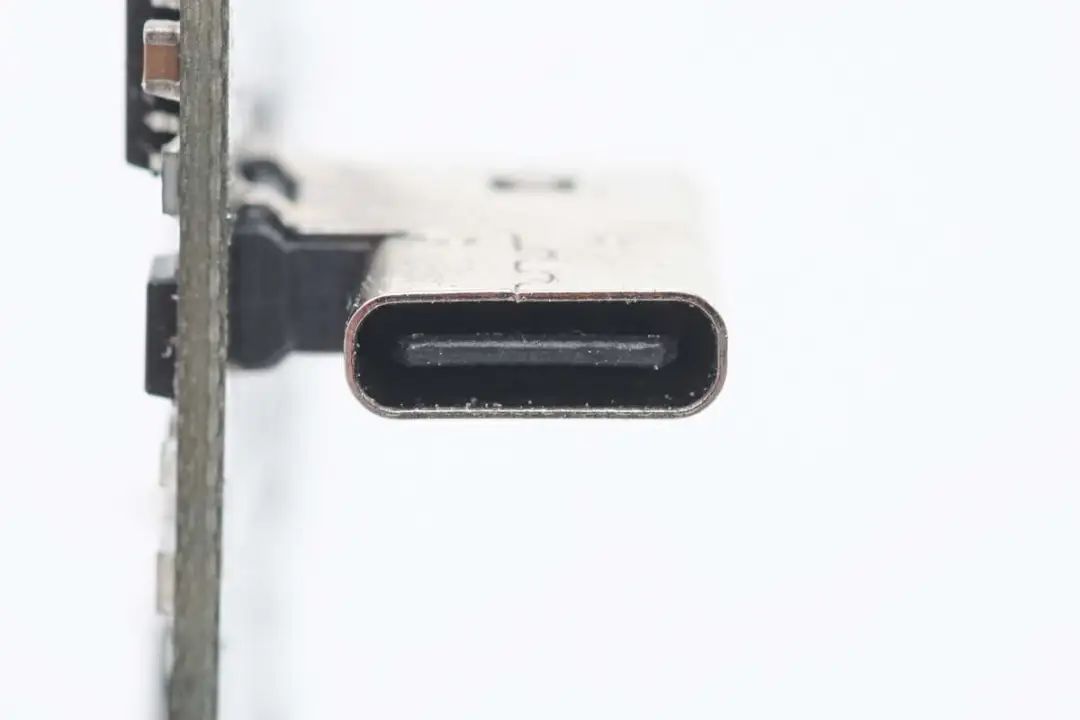

输出USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

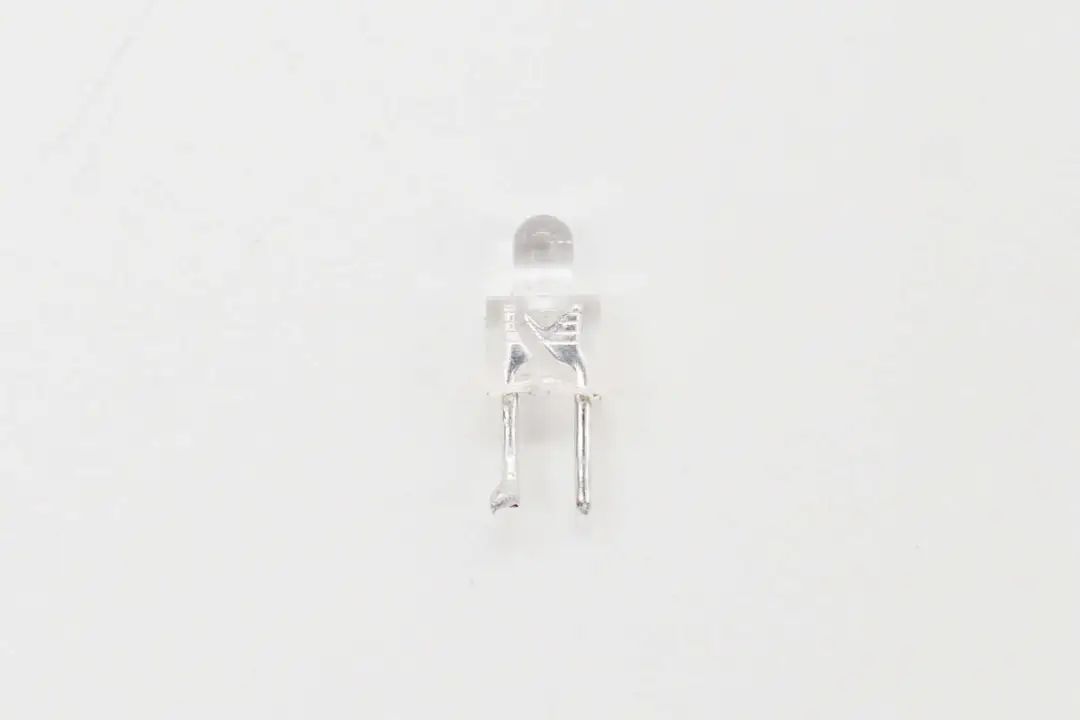

LED电源指示灯特写。

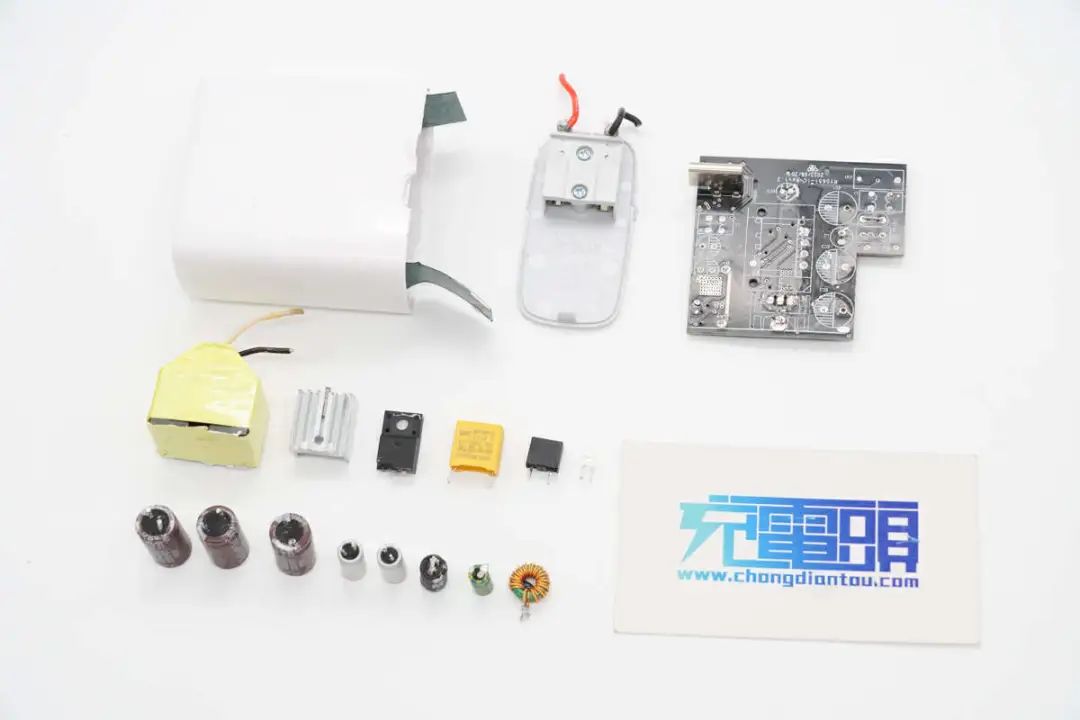

全部拆解一览，来张全家福。

充电头网拆解总结

瑞一这款65W充电器为单USB-C接口，采用白色外壳，弧边外壳设计，相对传统充电器更加具有特点。充电器配有多种折叠插脚，支持全球宽电压输入，并且支持多种快充协议，对主流的手机和笔电都有不错的快充兼容性，应用范围很广。

充电头网通过拆解了解到，瑞一这款65W充电器全部芯片方案来自美芯晟，采用MT2300初级主控芯片，MT2200同步整流控制器和MT2701N协议芯片。美芯晟现已实现无线充电与有线充电的全面布局，未来将进一步拓宽产品线，为更多产品提供解决方案。
