引领行业革新：氮矽科技AC-DC氮化镓集成芯片，为高效电源解决方案注入新活力

前言

随着科技的不断进步和消费者对高效、便携、绿色能源的需求日益增长，氮化镓市场呈现出迅速发展的趋势。作为一家专注于氮化镓功率器件及其驱动芯片的研发和销售的公司，氮矽科技最近推出一款AC-DC氮化镓集成芯片DXP8001FA，丰富了产品种类。可以更好地满足市场对氮化镓产品的多样化需求，并不断推出符合不同领域需求的应用解决方案，为客户提供更高效、更可靠的产品和服务。

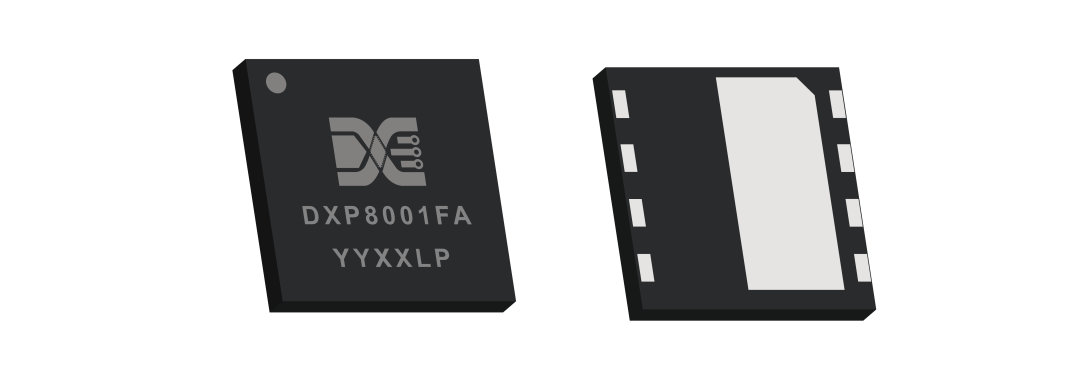

DXP8001FA产品图

DXP8001FA为高效电源解决方案注入新活力

DXP8001FA是一款高度集成的650V、165mΩ GaN AC-DC功率转换芯片，它通过将高压GaN与AC-DC控制芯片集成在一起，有效降低了电路设计和调试的难度。这款芯片的优势在于它可以简化电路设计、减小PCB占板面积，并降低产品调试的难度。除此之外，它还具有宽VCC工作电压范围(9V-85V)，可以覆盖3.3V-21V的PD/PPS输出范围，且无需额外的VCC绕组或线性降压电路。这些特点使得DXP8001FA成为高效、紧凑、高性价比的功率转换解决方案。

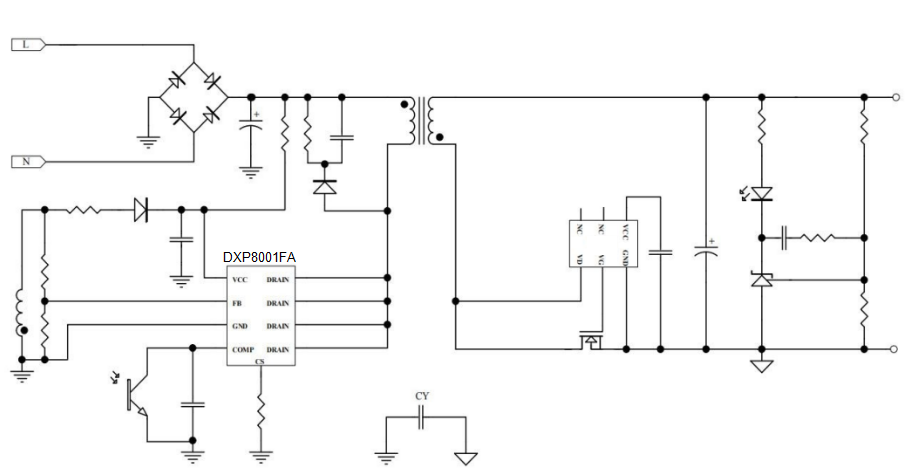

DXP8001FA应用原理图

DXP8001FA具有高效、稳定、低损耗、易于使用的特点，有效提升了应用工程师的使用体验：

1、完善的各项保护及自动恢复功能

VCC过压/输出过压保护

当VCC或输出电压超过预设阈值时，过压保护电路会立即采取行动。会立即停止芯片驱动输出并进入重启模式。这种保护措施可以有效避免电路中的元器件过载或损坏，从而避免电路故障或火灾等危险情况的发生。

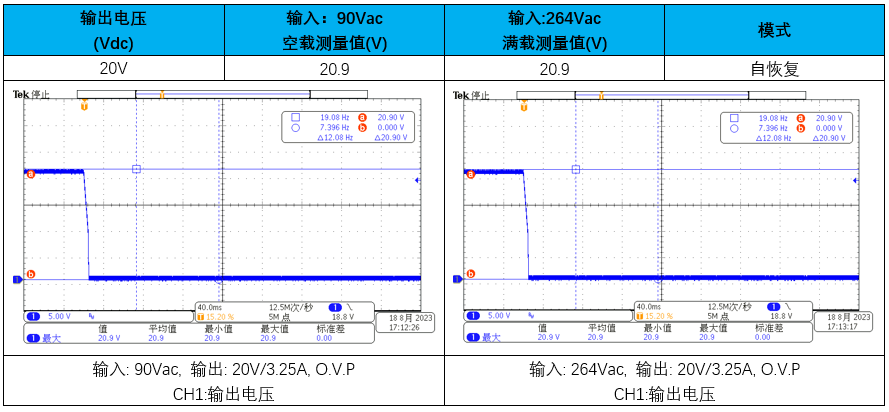

发生保护，停止驱动输出,开始进入Restart过程

OPP （过功率）保护

通过监测COMP电压，OPP保护电路判定功率是否超过设定值并采取相应的保护措施。当COMP电压超过VOPP并持续42ms以上时，芯片判定为OOP保护并进入重启模式。此保护措施能有效保护设备免受电流过载、短路等多种故障影响，增加产品可靠度与使用寿命。

BROWN IN

在系统启动过程中，PWM控制器会发送一系列的脉冲进行各种检测，其中一项就是BROWN IN检测。在这个阶段，如果从FB PIN流出的电流大于IBIN（~95UA），那么芯片就会判定BROWN IN认定条件已经满足，然后进行正常的启动过程。如果在 BROWN IN检测阶段未满足这个条件，那么在发送一系列窄脉冲之后，芯片将会重启。

BROWN OUT

在芯片的正常工作过程中，当原边MOS管导通时，会检测FB引脚的电流。如果该电流小于IBNO（~85UA），并且持续时间≥42毫秒，那么芯片将判断VBULK电压过低，发生BROWN OUT现象。在这种情况下，芯片将驱动输出并进入重启过程。

CS短路保护

如果GaN管导通3.6微秒后，CS电压仍未达到VCS_Sh（-50MV）阈值，那么芯片将被迫关闭驱动器。如果这种情祝在连续三个周期内出现，芯片将进入保护和重启模式。可以保证芯片的安全和可靠性，并防止进一步的故障发生。
