17款不入耳耳机充电盒电源管理芯片解析，SoC单芯片方案成为市场主流
来源:52audio发布时间:2023-09-155596浏览
询问 AI随着TWS耳机的快速普及和用户使用时长的持续增长，TWS耳机细分市场中，能够保障长久舒适佩戴的不入耳耳机在2023年迎来大爆发，众多品牌纷纷进入这一新兴市场，随之新品“井喷式”上市，为消费者提供了丰富的选择。

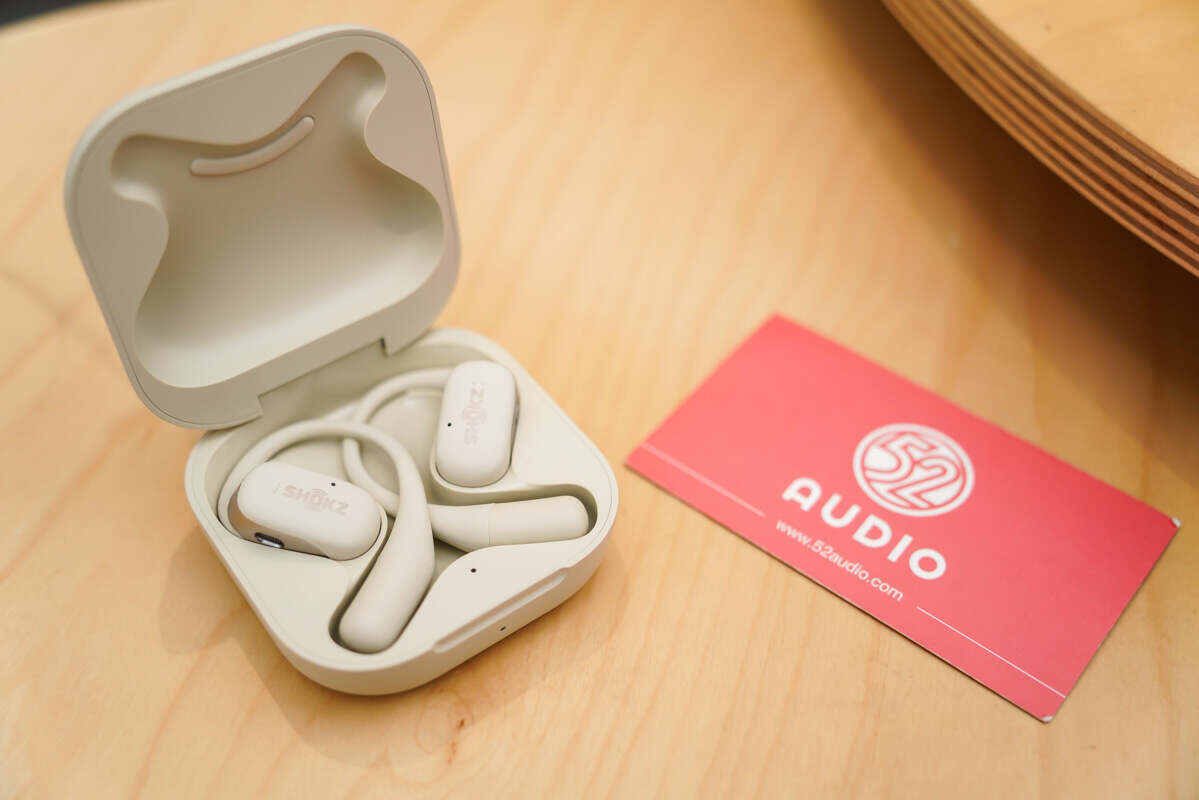

不入耳耳机相较于TWS耳机，其也由两只独立的耳机和充电盒组成，耳机采用不入耳结构设计，佩戴使用无需入耳，从而保障了佩戴的舒适性和提升了使用耳机时的安全性；充电盒与TWS耳机相同，用于便捷收纳的同时提供移动充电、蓝牙配对、电量指示、开盖即连等功能。
我爱音频网长期跟踪蓝牙音频及智能穿戴市场，相继拆解了十余款不入耳耳机，并为大家分享了不入耳耳机行业报告、16个品牌旗下17款不入耳耳机拆解报告、7大芯片厂商旗下12款不入耳耳机主控芯片方案，此次再来带大家一起来看看不入耳耳机充电盒中，都采用了哪些电源管理解决方案~
此次汇总的不入耳耳机电源管理芯片包括了Injoinic英集芯、LPS微源半导体、LY来远、SinhMicro昇生微电子、TI德州仪器、TPS思远半导体6大芯片厂商旗下的12款解决方案，获得了16个品牌旗下17款产品采用。

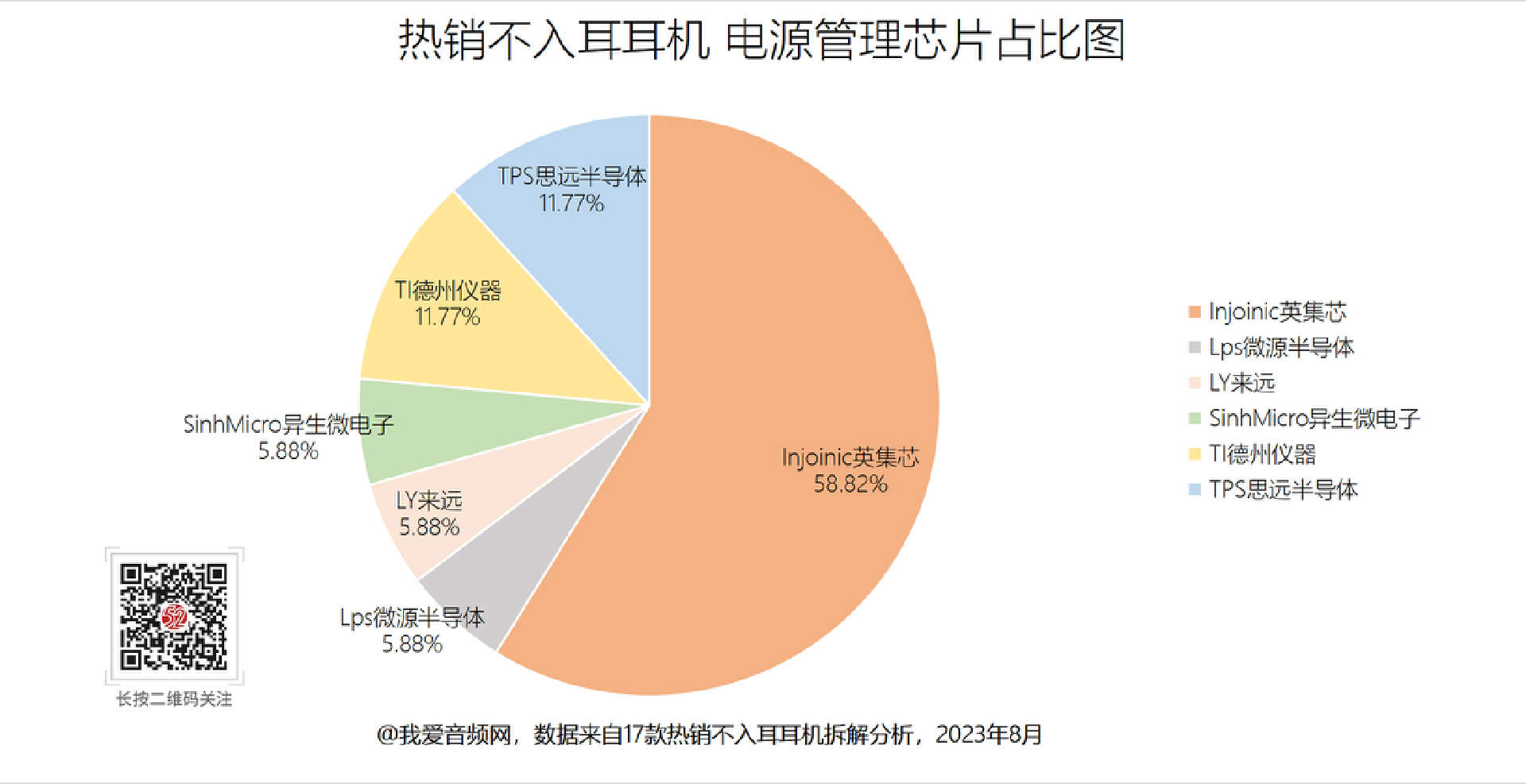

6大芯片厂商旗下的12款不入耳耳机电源管理芯片方案在17款产品中占比如图所示：Injoinic英集芯58.82%、Lps微源半导体5.88%、LY来远5.88%、SinhMicro异生微电子5.88%、TI德州仪器11.77%、TPS思远半导体11.77%。下面就来为大家详细介绍一下这些不入耳耳机充电盒电源管理芯片。（按照品牌英文名称首字母A-Z排序，点击应用案例链接，可查看详细拆解报告）
Injoinic英集芯
深圳英集芯科技股份有限公司成立于2014年11月20日，是一家专注于高性能、高品质数模混合芯片设计公司，主营业务为电源管理芯片、快充协议芯片的研发和销售。英集芯持续推出高性价比的智能数模混合芯片，提供的电源管理芯片和快充协议芯片广泛应用于移动电源、快充电源适配器、无线充电器、车载充电器、TWS耳机充电仓等产品。

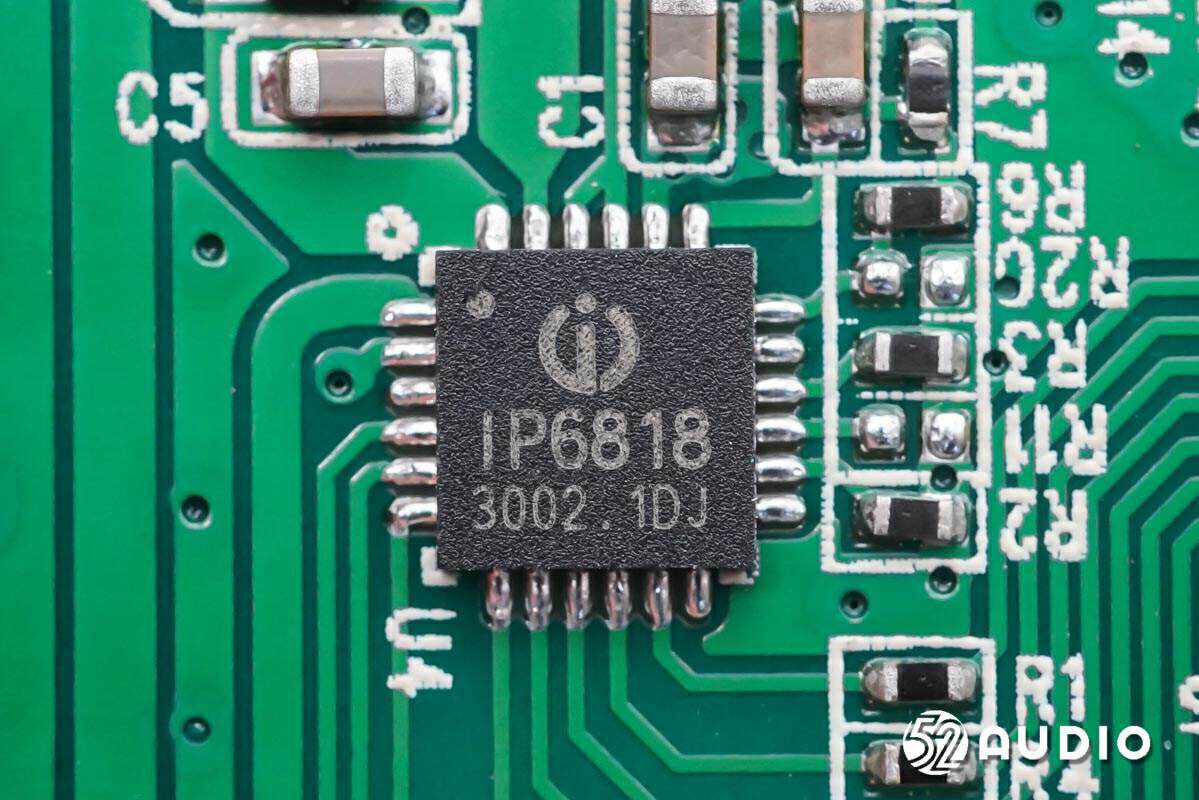

英集芯IP6818多功能电源管理SoC
INJOINIC英集芯IP6818多功能电源管理SoC，集成Qi无线充接收、5V升压转换器、锂电池充电管理、电池电量指示等，集成度非常高，单颗芯片即可为TWS蓝牙耳机充电仓提供完整的电源解决方案。
IP6818 的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸， 降低BOM成本。IP6818内置MCU，可灵活定制 4/3/2/1颗LED电量显示；内置12bit ADC，可准确计算电池电量。
应用案例：

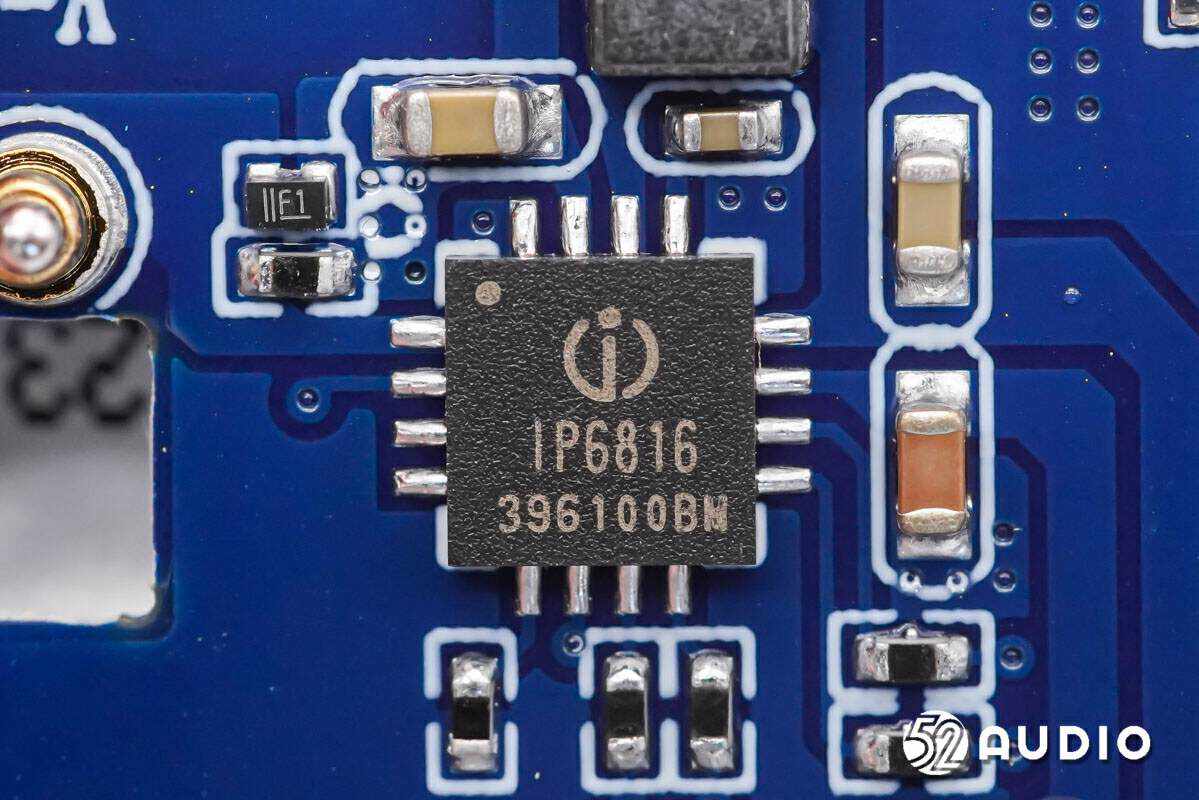

英集芯IP6816TWS耳机充电仓管理SoC
INJOINIC英集芯IP6816TWS耳机充电仓管理SoC，是一款集成Qi无线充接收、5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，支持双路耳机独立入仓自动检测，1-4LED呼吸灯效果以及188数码管电量显示，同时支持客制化5V通讯功能，可以为无线充TWS蓝牙耳机充电仓提供完整的电源解决方案。
IP6816的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。
应用案例：

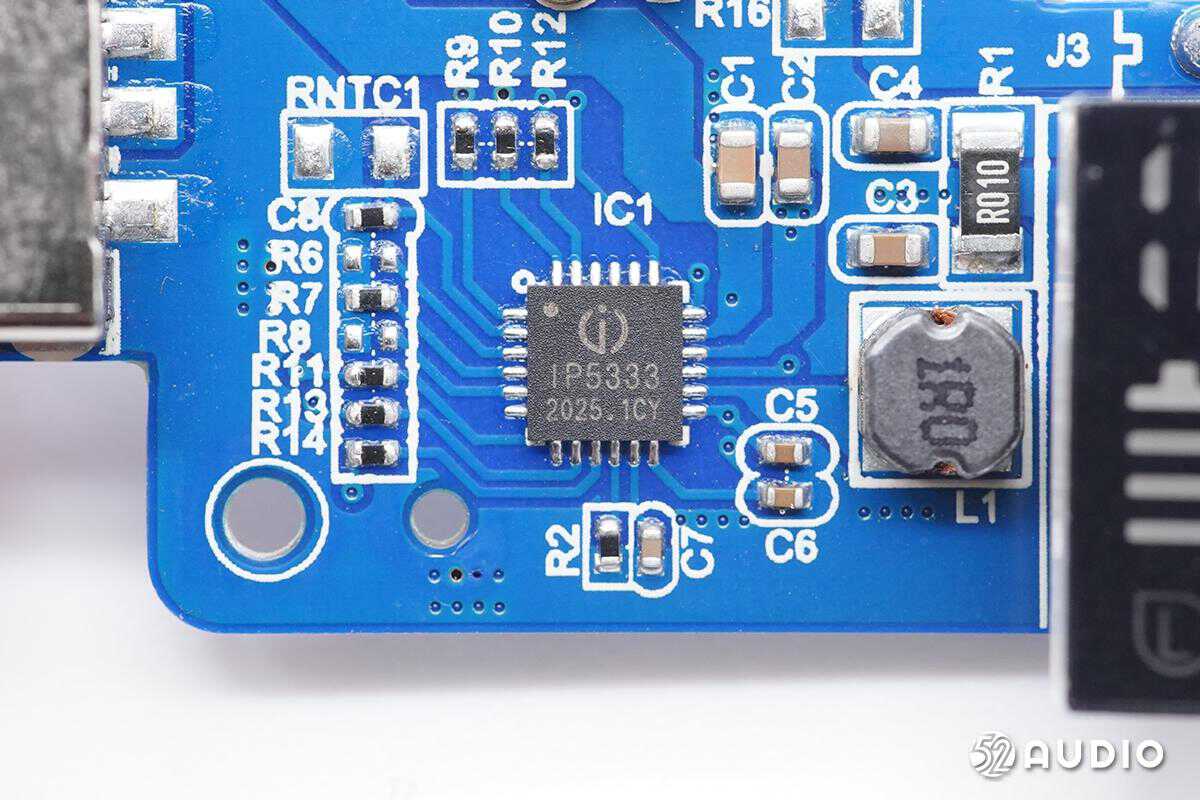

英集芯IP5333电源管理SOC
INJOINIC英集芯IP5333多功能电源管理SOC，集成升压转换器、锂电池充电管理、电池电量指示和TYPE-C协议等功能，为TWS充电仓提供完整的解决方案。IP5333的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
IP5333只需一个电感实现充电与升压功能。可以支持低成本电感和电容；IP5333的同步升压系统提供额定1A输出电流，转换效率高至92%。轻载时，自动进入休眠状态，静态电流降至20uA以内；IP5333采用开关充电技术，提供额定1A充电电流，充电效率高至91%。内置IC温度保护和输入电压智能调节充电电流；IP5333内置12bitADC，可精确测量电池电压和电流。支持1/2/3/4颗LED电量显示。
应用案例：

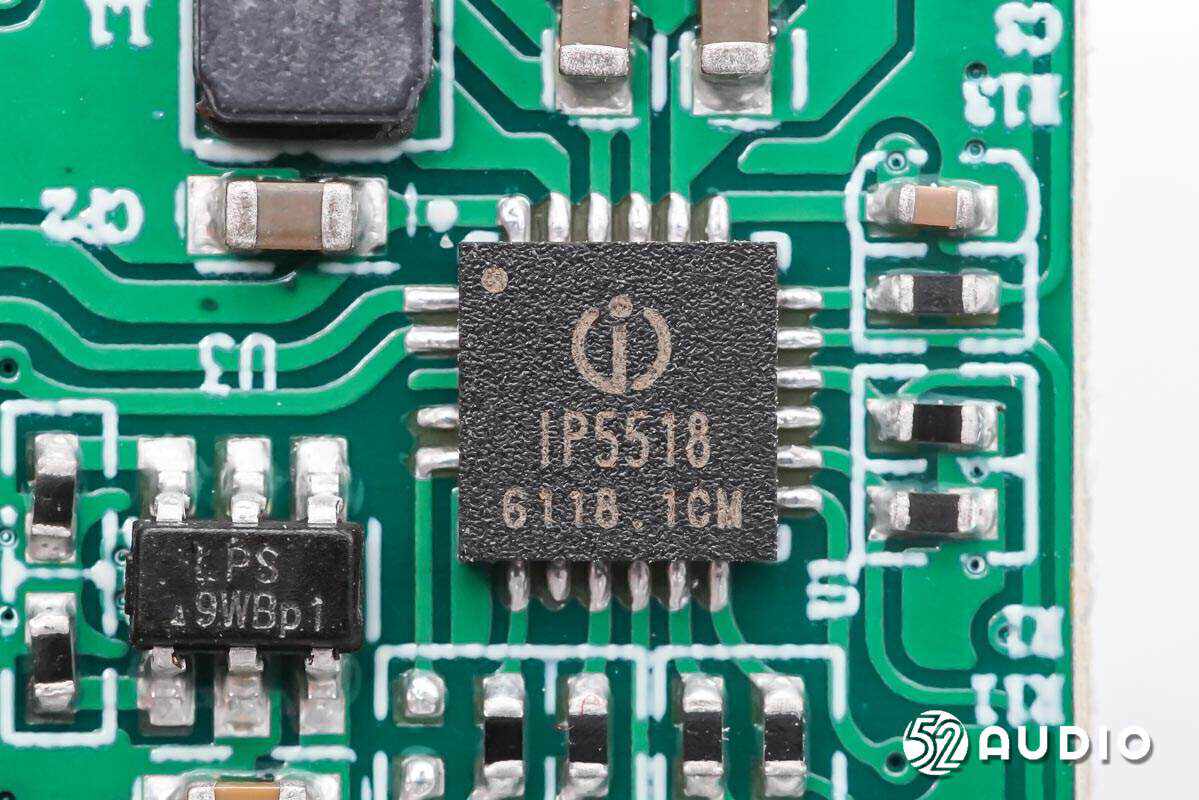

英集芯IP5518 TWS耳机充电仓管理SoC
Injoinic英集芯IP5518 TWS耳机充电仓管理SoC，是一款集成MCU，集成了5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5518的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
IP5518非常适合目前需求逐渐提升的智能双向通讯仓应用，可以提供开盖即连功能耳机秒回联手机，相较普通产品7秒以上的回连时间体验大幅提升，同时耳机出仓与入仓都能做到灯显提醒，给予用户直观反馈。
应用案例：

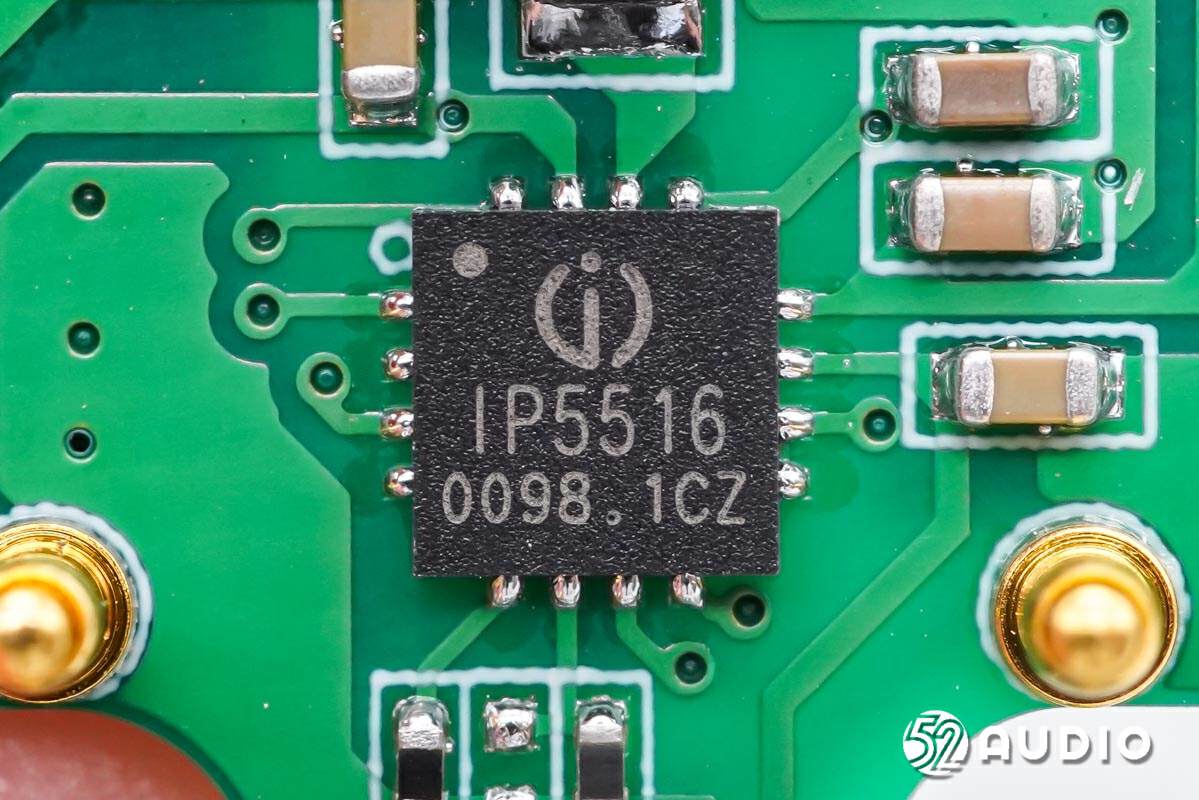

英集芯IP5516充电盒管理SoC
INJOINIC英集芯IP5516充电盒管理SoC，集成MCU、升压转换器、锂电池充电管理、电池电量指示、5V单向通讯等功能，为TWS蓝牙耳机充电仓提供完整的电源解决方案。
IP5516支持300mA同步升压输出，500mA线性充电，输入电流可调并支持自适应调节，支持高压平台电池，内置ADC计算电池电量，支持1-4颗LED或者5～6pin 188数码管电量显示。IP5516 的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
应用案例：

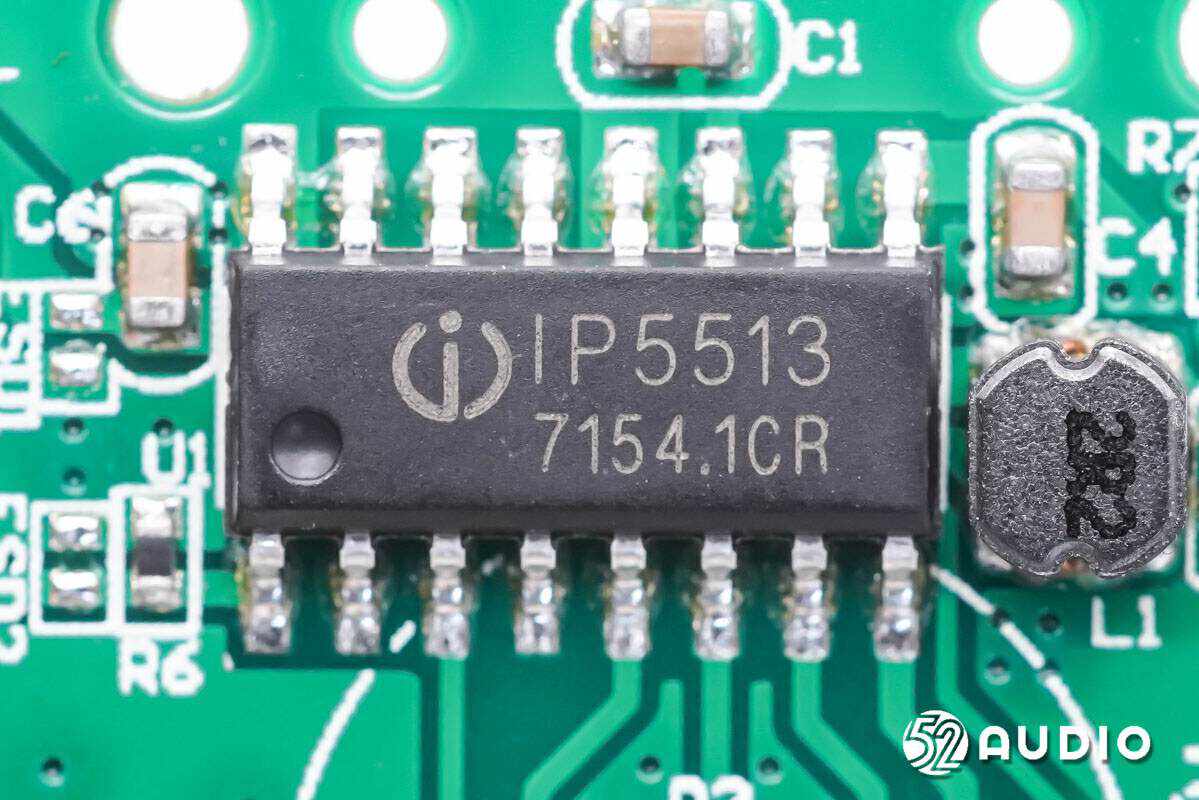

英集芯IP5513多功能电源管理SoC
INJOINIC英集芯IP5513是一款集成5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5513的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
IP5513内置一个5V输出、同步整流的升压DC-DC，功率管内置，提供最大300mA输出电流，升压效率高至93%；IP5513的线性充电提供最大500mA充电电流， 可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能。
应用案例：
LPS微源半导体
微源半导体是世界领先的模拟芯片设计公司，持续专注于电源管理芯片为主的模拟芯片领域。全球布局研发中心和销售中心，致力于为客户提供完整的电源管理解决方案和技术服务，广泛应用于电池系统、显示系统、无线通讯系统和个人穿戴系统等3C市场相关产品。

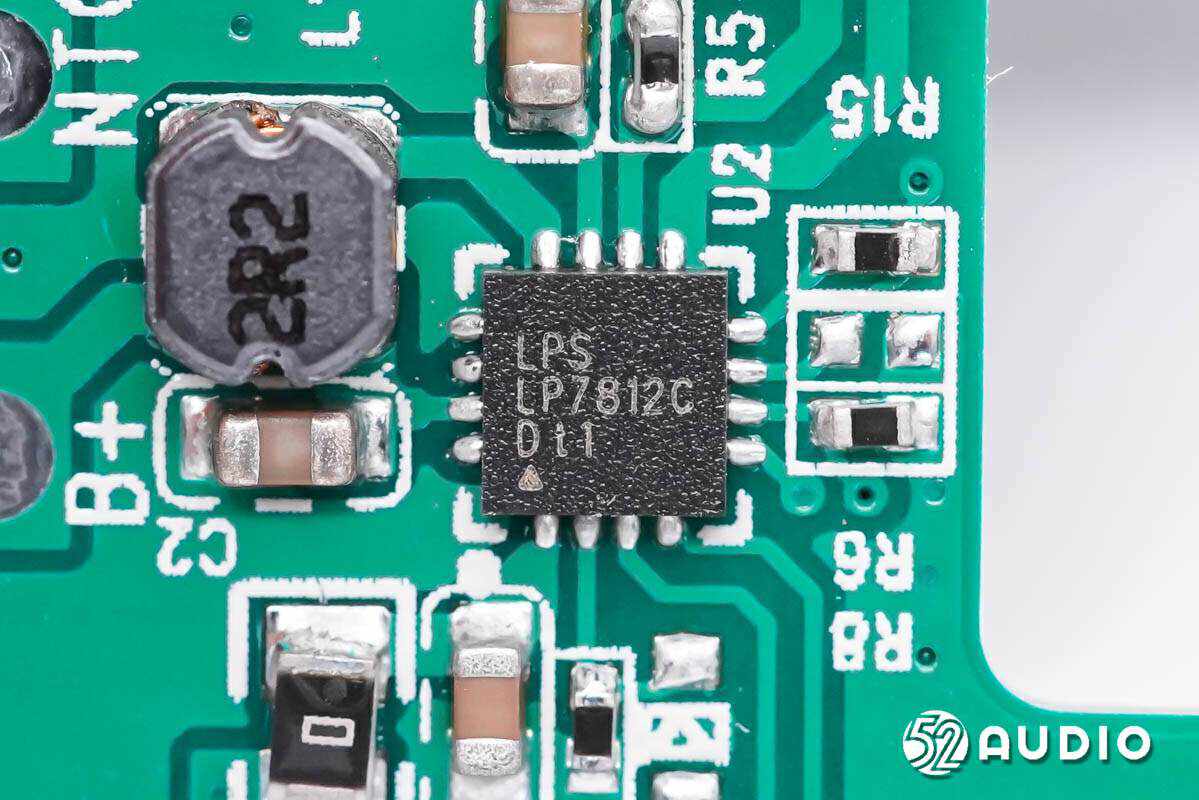

微源半导体LP7812C TWS耳机充电源管理芯片
LPS微源半导体LP7812C TWS充电仓电源管理芯片，集成电池充电，耳机放电，温度管理，霍尔检测，按键检测以及LED显示等功能；集成的线性充电电路给电池仓充电，同时支持高达28V的输入电压和最大0.8A的充电电流；两路独立的耳机充电电路支持电压跟随，能够提升仓电池到耳机电池15%左右的转换效率，即提升15%的整机续航时间，大大提升产品卖点及用户体验。
微源HeroCharge家族LP781X系列产品其电压跟随原理采用独特的恒流源的方式，全程无需MCU参与，让电压跟随实施起来更简洁更方便，节约客户产品开发时间，以便终端产品更快上市。据我爱音频网了解到，为了让电压跟随更普及消费者体验更好，微源半导体通过不断创新，同步推出了7812A/7812B等无需外挂MCU系列产品，能够轻松实现效率提升15%左右，从而不增加客户的任何成本。
应用案例：
LY来远
上海来远电子成立于2018年，是一家专注于混合信号芯片设计的高科技企业，公司核心研发人员均有超过15年以上的芯片行业从业经历，秉持技术创新为核心，以高可靠性，高集成度，低功耗为产品理念，持续为客户提供功能强大，应用简洁，品质可靠的低功耗电源管理产品，主要应用领域涵盖智能穿戴，物联网，车载电子，工业控制和医疗器械等行业。

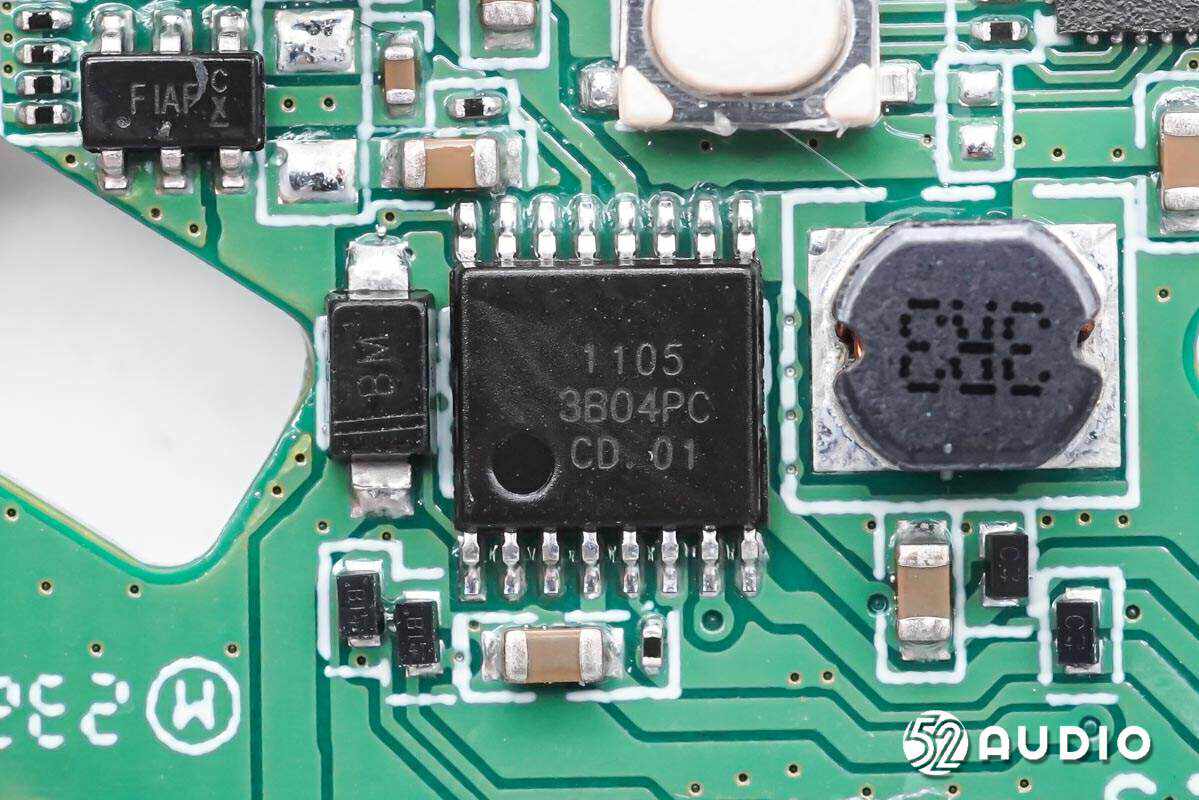

来远ICP1105 TWS充电仓电源管理芯片
LY来远ICP1105电源管理芯片，集成开关充电，耐压28V，最大充电电流1A，截止电压精度±0.5%，CC/CV可I2C配置，支持快充；内置同步BOOST升压输出，输出电流0.7A，效率高达93%，并集成电源路径管理；支持双路独立开关控制，插入/拔出检测，输出轻载检测；此外芯片还集成了温度保护、输入过压、故障电池、充电超时等保护，充电过程非常安全可靠。
应用案例：
SinhMicro昇生微电子
SinhMicro昇生微电子创立于2017年，是致力于为IOT终端节点的创新应用打造一流MCU芯片生态的新创公司，团队成员主要来自世界知名大型IC设计公司，拥有国内一流的数模混合集成电路设计能力，CPU设计实现能力，掌握低功耗电源管理技术，掌握8/32/64位CPU系统的开发和应用。同时拥有Smart Power、Graphics Processing、Sensor Fusion、Secure OS等物联网终端节点智能控制系统设计和算法设计能力，深度掌握RTOS/Linux/Android等操作系统，熟悉智能硬件生态和渠道。

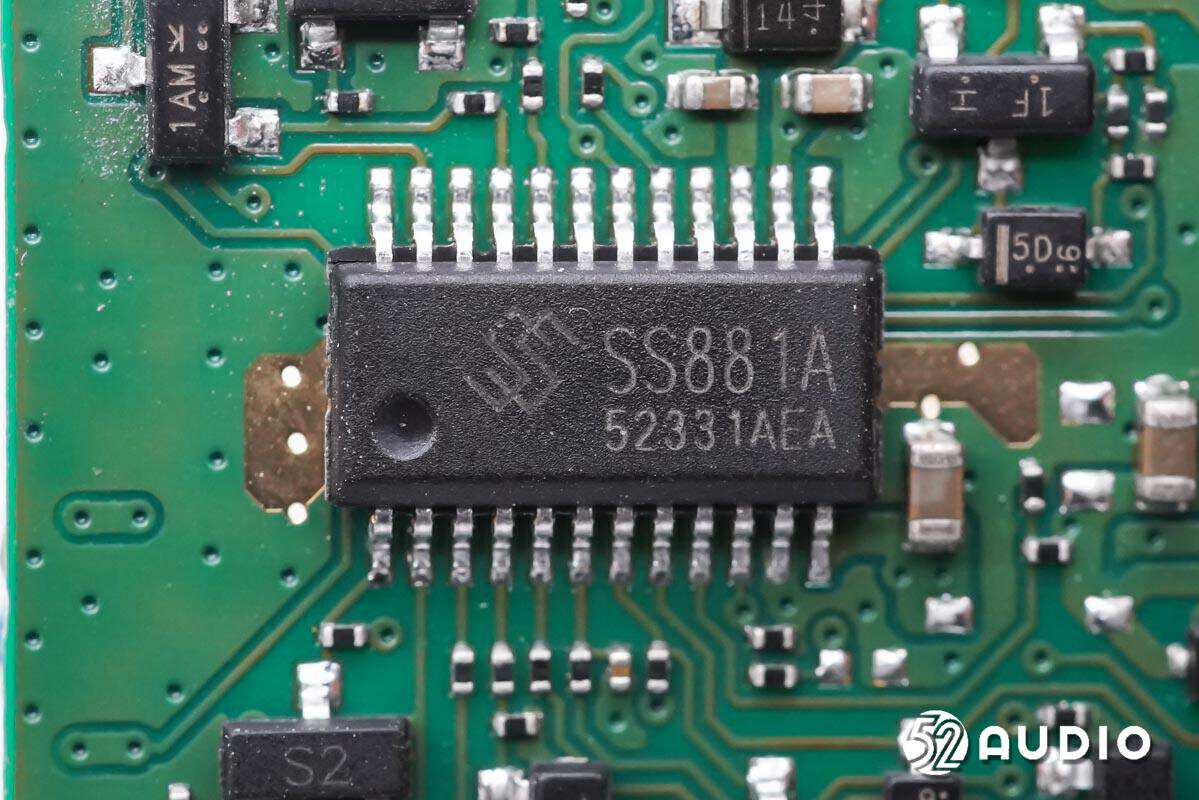

昇生微电子SS881A POWER MCU
SinhMicro昇生微电子SS881A POWER MCU，是一颗集成了充放电管理的AD型Flash单片机，集成了电源管理单元和充电管理单元，提供全软件实时可配置的充电电压电流设置。
SS881X系列是昇生微POWER MCU系列的产品之一，具有丰富的接口功能和灵活的配置模式，支持不同的低功耗选项，适用于需要电池充电以及智能控制的便携式电子产品，可通过软件灵活配置电池的充电电压和电流，同时还内置完善的保护功能，而且芯片本身已经通过了IEC62368认证。使用昇生微的单片机可为TWS耳机等产品带来精简的外围，优秀的性能和灵活便捷的开发。
应用案例：
（1）小天才耳机E3
TI德州仪器
TI德州仪器是一家全球化半导体设计与制造企业,是世界上最大的模拟电路技术部件制造商，全球领先的半导体跨国公司，以开发、制造、销售半导体和计算机技术闻名于世，主要从事创新型数字信号处理与模拟电路方面的研究、制造和销售。

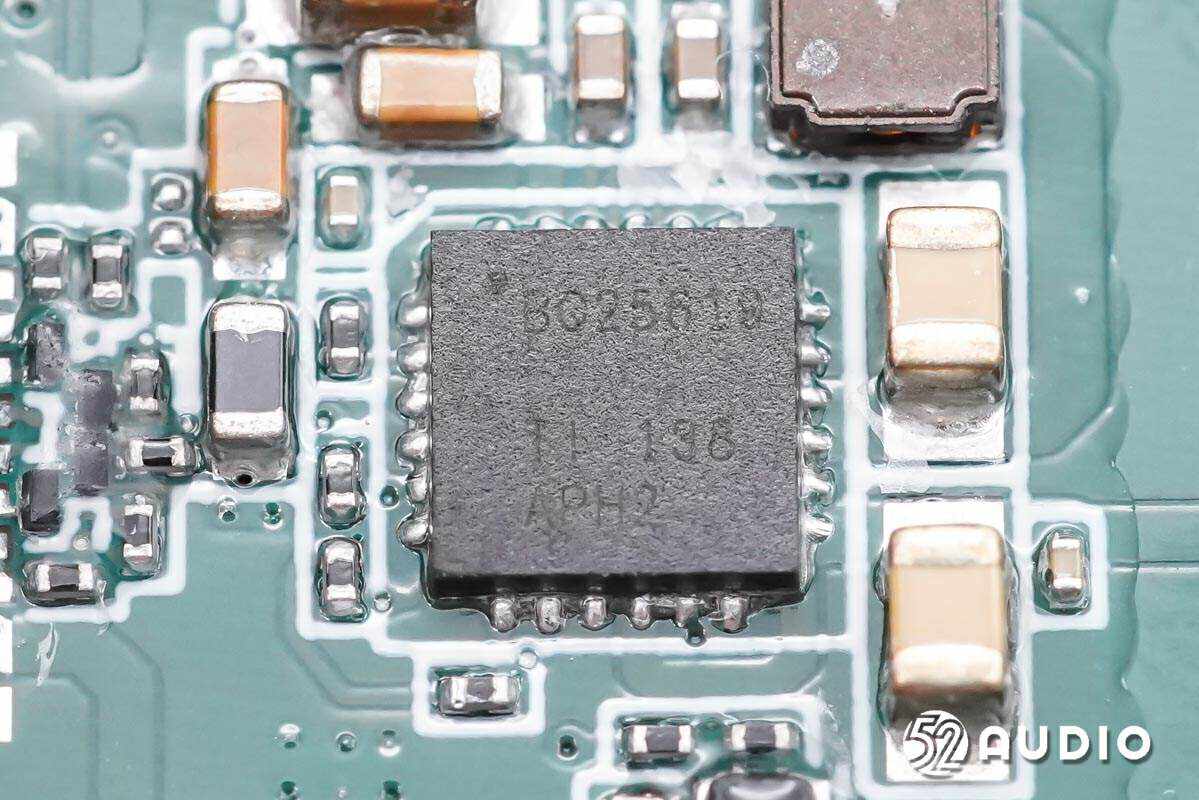

德州仪器BQ25619电源管理芯片
TI德州仪器BQ25619电源管理芯片，将充电、升压转换器和电压保护功能集成在单个器件中，用于为电池和耳机充电。BQ25619一流的低静态电流在运输模式下将电池泄漏降低至6uA，从而节约电池电量，将设备的货架期延长一倍。BQ25619采用4x4 QFN封装，更方便布局。
应用案例：

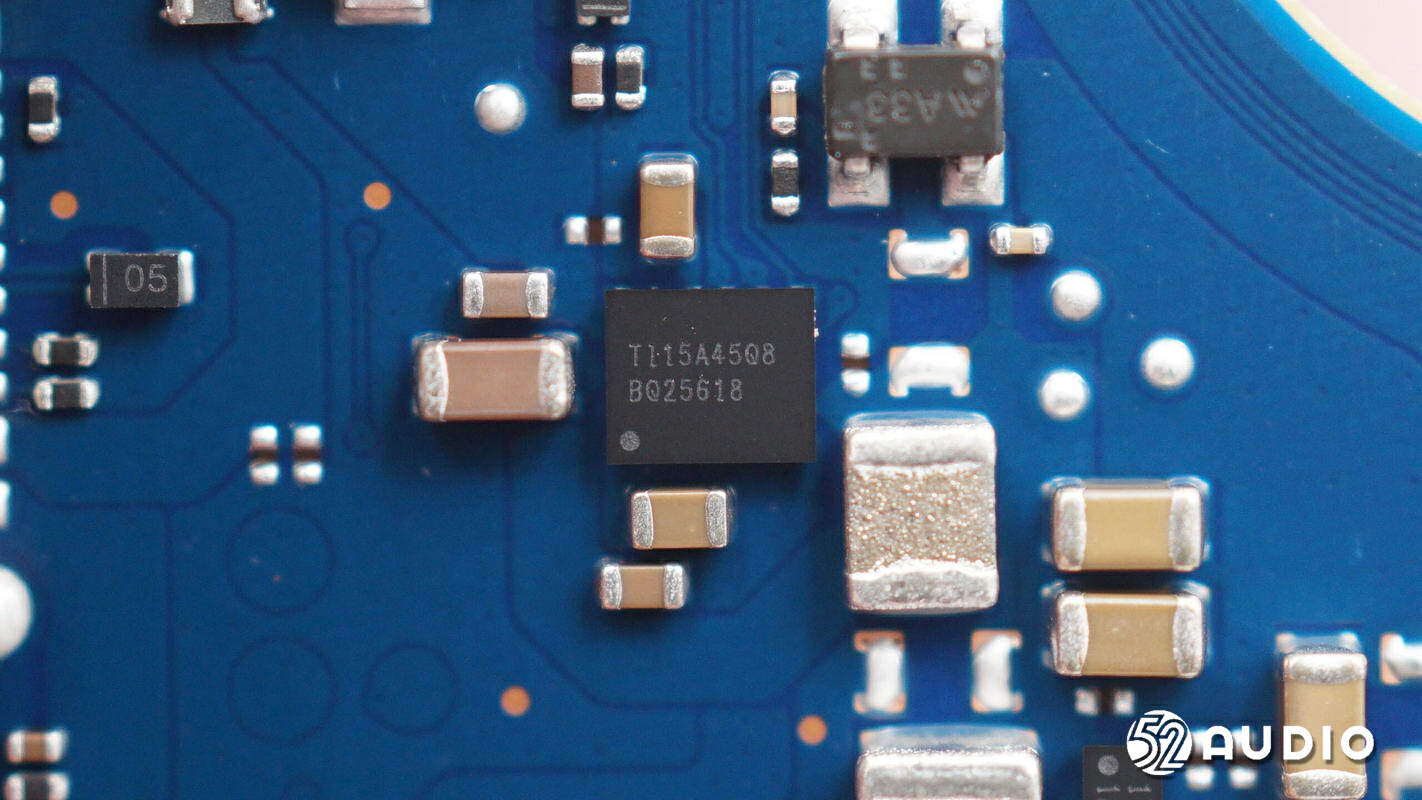

德州仪器BQ25618电源管理芯片
BQ25618将充电、升压转换器和电压保护功能集成在单个器件中。BQ25618一流的低静态电流在运输模式下将电池泄漏降低至6uA，从而节约电池电量，将设备的货架期延长一倍。BQ25618采用 2.0x2.4mm2 WCSP 封装，以支持空间受限的设计。
应用案例：
TPS思远半导体
深圳市思远半导体有限公司成立于2011年，是国家高新技术企业。公司专注于模数混合信号SoC芯片创新设计，致力为智能穿戴、数据中心、储能系统、新能源汽车等行业提供领先的电源管理系统级芯片解决方案，包括电源管理SoC芯片、锂电池充电管理芯片、电量计芯片，电源管理PMIC、高压DC-DC转换芯片、低压大电流多相DC-DC，无线充电芯片、多节电池AFE芯片。

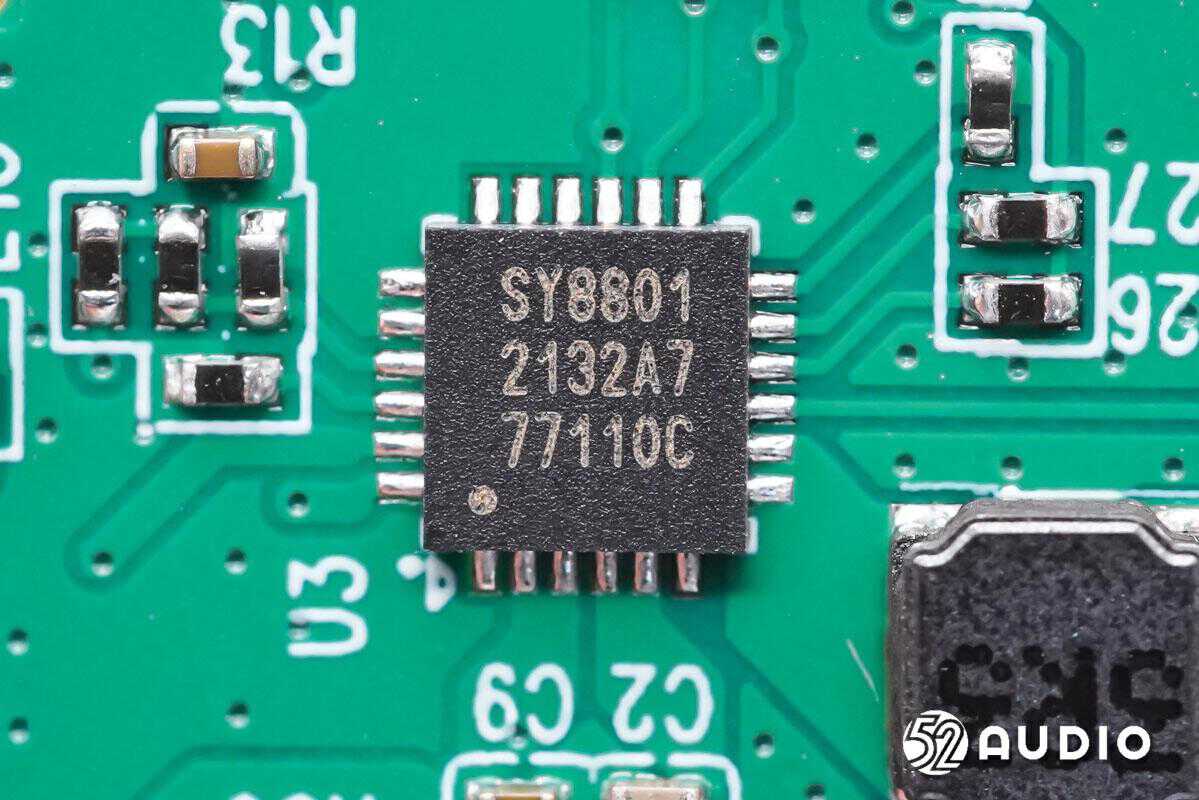

思远半导体SY8801蓝牙耳机智能充电仓解决方案
思远半导体SY8801蓝牙耳机智能充电仓解决方案，集成充电模块和放电模块，充电电流和放电截止电流外部可以调节。
SY8801利用输出的电源和地可以实现耳机仓和耳机之间的通讯。芯片集成了标准的I2C接口和中断信号，方便实现芯片和MCU之间的通讯。同时芯片还提供了负载检测和负载插入识别。SY8801非常适合蓝牙耳机仓的设计，极大简化了外围电路和元器件，为蓝牙耳机仓的应用提供了简单易用的方案。
应用案例：
亚洲开放式不入耳耳机大会定档11月1日
作为今年音频产品中的一大趋势之一，不入耳耳机的首个大型展会已经定档今年 11 月 1 日——亚洲开放式不入耳耳机大会。
亚洲开放式不入耳耳机大会前身为创办于 2017 年的亚洲蓝牙音频大会，是全球影响最为广泛的蓝牙音频技术展会之一，也是亚洲屈指可数的蓝牙音频行业技术产业盛会。
大会专业性强，参展商和观众覆盖精准，在全球享有相当高的知名度。现已成为了各大蓝牙音频企业发布新产品信息和展示最新技术的窗口。
亚洲开放式不入耳耳机大会围绕不入耳耳机产业上下游的关注话题，将标准、半导体、方案研发、生产制造、品牌、渠道等行业各个上下游各板块的企业齐聚一堂，共同探讨技术发展、推动应用落地。
活动主题:2023（秋季）亚洲开放式不入耳耳机大会
活动时间:11月1日(周三) 09:00-17:00
活动地点:中国·深圳福田会展中心5号馆
现有少量展位与企业宣传演讲名额，联系我爱音频网 展会小姐姐，一起抓住市场爆发机会！13713709671（微信与电话同号）
我爱音频网总结
此次汇总的17款不入耳耳机采用的6家电源管理芯片厂商，均是目前TWS市场的主流品牌，经过了市场的检验。其中，英集芯旗下电源管理SoC获得了10款不入耳耳机采用，大幅领先于其他品牌；17款产品采用的12款解决方案也与TWS耳机无明显区别，其中，英集芯IP5518、IP5516，思远半导体SY8801获得了多款产品采用。
从12款电源管理芯片方案可以发现，经过了TWS耳机市场几年的快速发展，到目前的不入耳耳机，充电盒管理SoC单芯片方案已成为了主流，其高集成度的特点，简化了产品的开发和生产的流程，提升了产品的可靠性和一致性，降低了成本；同时降低了布板面积，从而减少了体积，保障了便携性，获得了市场的广泛认可。
另一方面，充电盒管理SoC的功能也得到升级，部分产品通过智能双向通讯，提升了开盖即连速度；通过提升充电效率和升压效率，实现快充功能以及带来更持久的续航，从而进一步提升了终端产品的用户体验。
