-----充电头网拆解报告第2684篇-----
前言
当传统的插排，与RGB结合起来，会是什么样的一款产品呢？充电头网拿到了特洛克科技推出的硬盒65电竞插座。这款插座内置氮化镓快充模块，支持65W输出功率，具备2A2C接口，能够满足笔记本电脑和手机充电使用。插座周围设计有氛围灯，支持多种颜色，科技感十足。
说回插座本身功能，插座具备六个新国标五孔插座，均配有安全门。插座采用半透明阻燃PC材质，可以看到下方的绿色安全门。并且还配有一个液晶屏幕，可以显示用电数据，更加实用。下面充电头网就带来这款酷炫的插座拆解，一起看看里面的用料和做工。
特洛克·硬盒65氮化镓电竞插座开箱
包装盒整体银色基调，顶面除印有产品简图外，右上角还有德国iF设计奖以及氮化镓65W标志设计。
封套上印有产品基本参数、技术参数、执行标准以及品牌商信息。
底部封套印有Trozk品牌和PUNKE.POWER等。

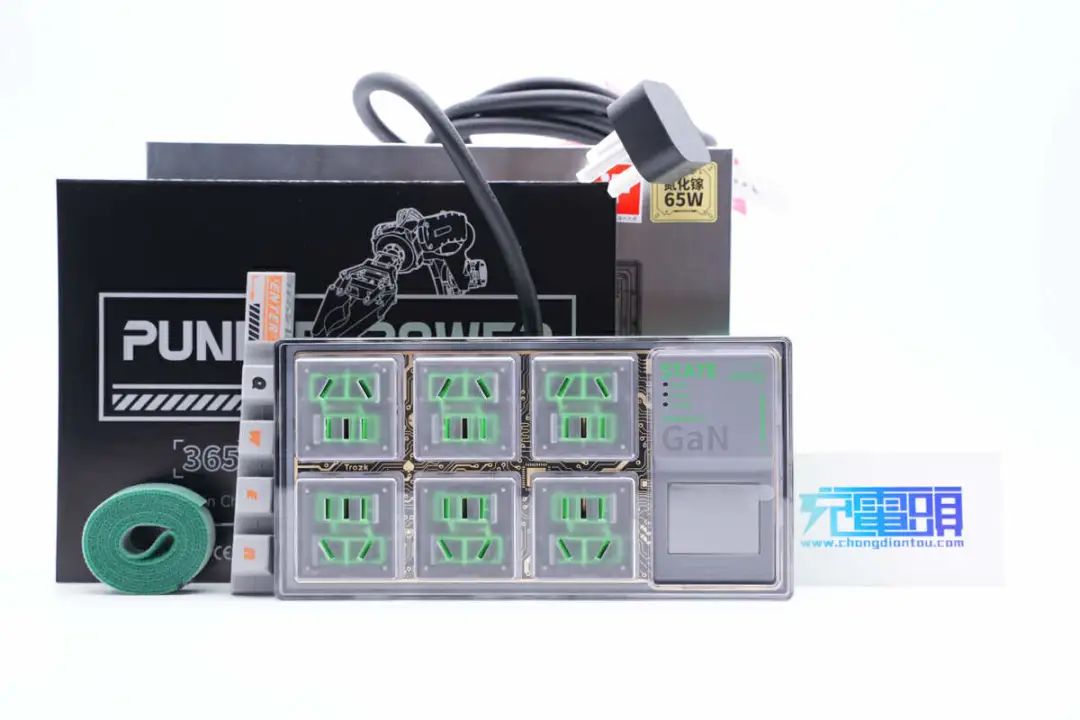

包装内含特洛克·硬盒65插座、朋克键帽理线器、朋克魔术贴以及使用说明书。

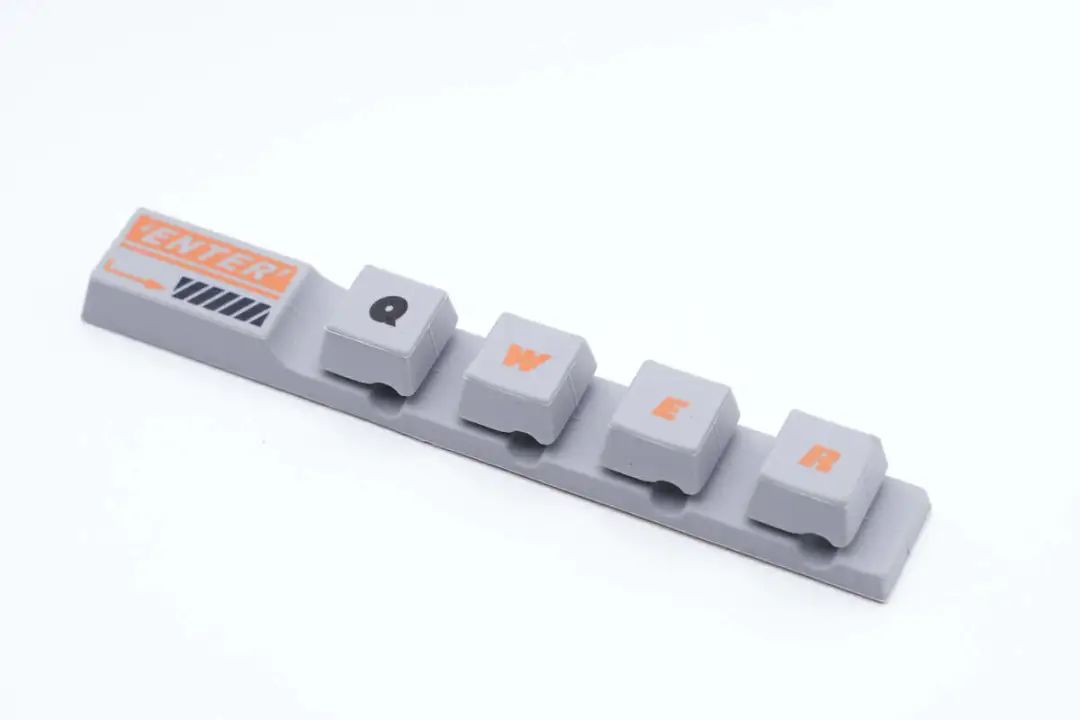

朋克键帽理线器基于电竞玩家最常使用的回车、Q、W、E、R按键设计。

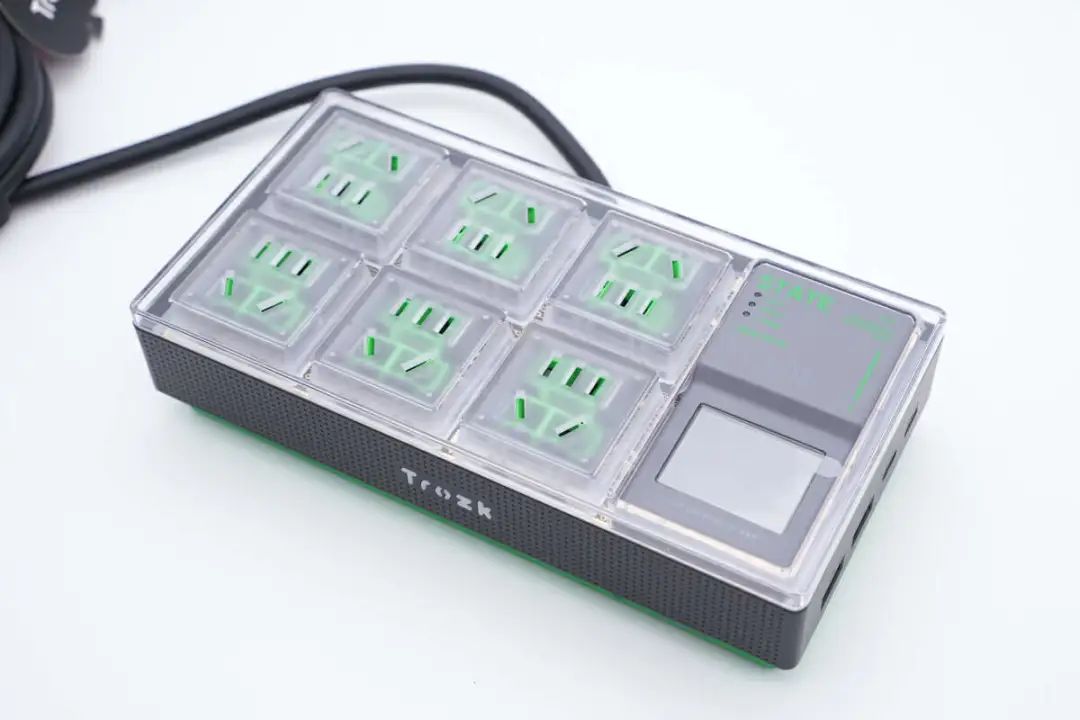

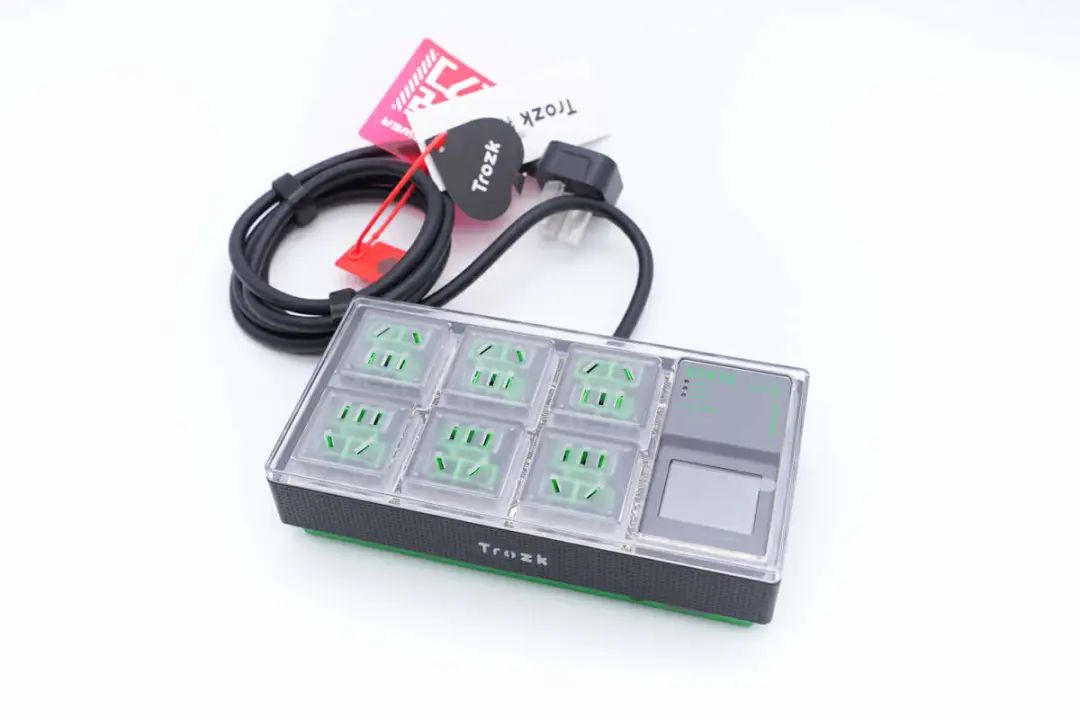

特洛克·硬盒65氮化镓电竞插座自带三脚插头电源线，机身是很标准的扁平长方体设计，不过整体外观相较传统插座，显示很时尚。

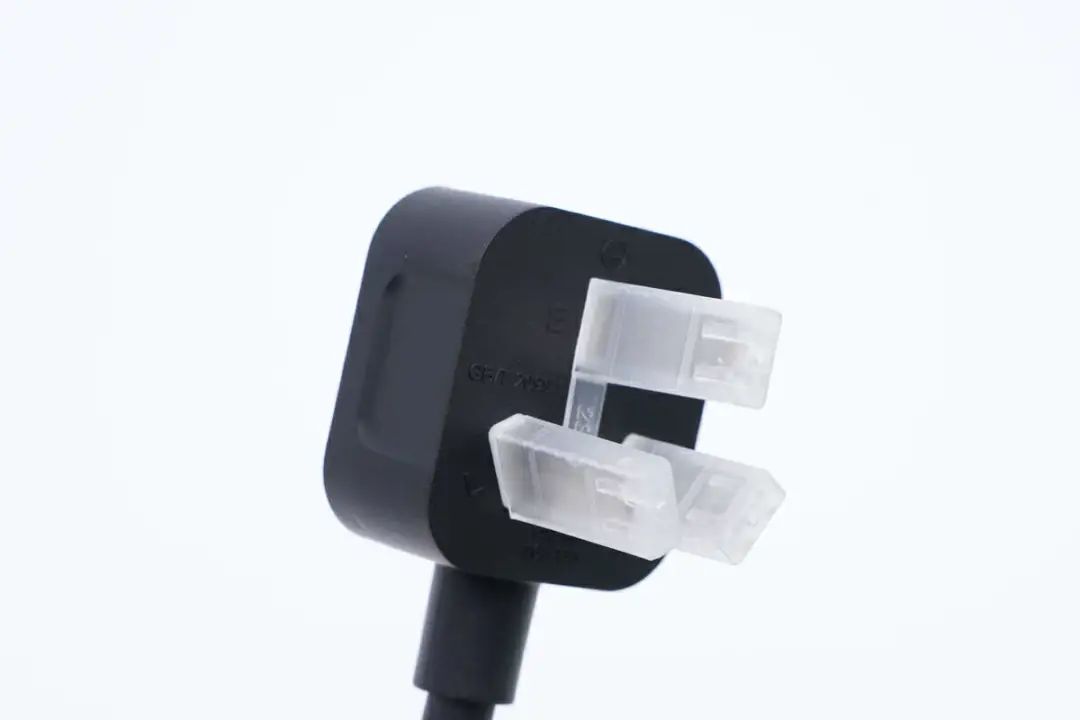

插头插脚套有塑料壳保护，两侧内凹设计方便用户插拔。
机身顶面采用透明外壳，六个AC插口处磨砂，其余区域高光亮面处理。右侧区域镂空并嵌套灰色塑料壳。

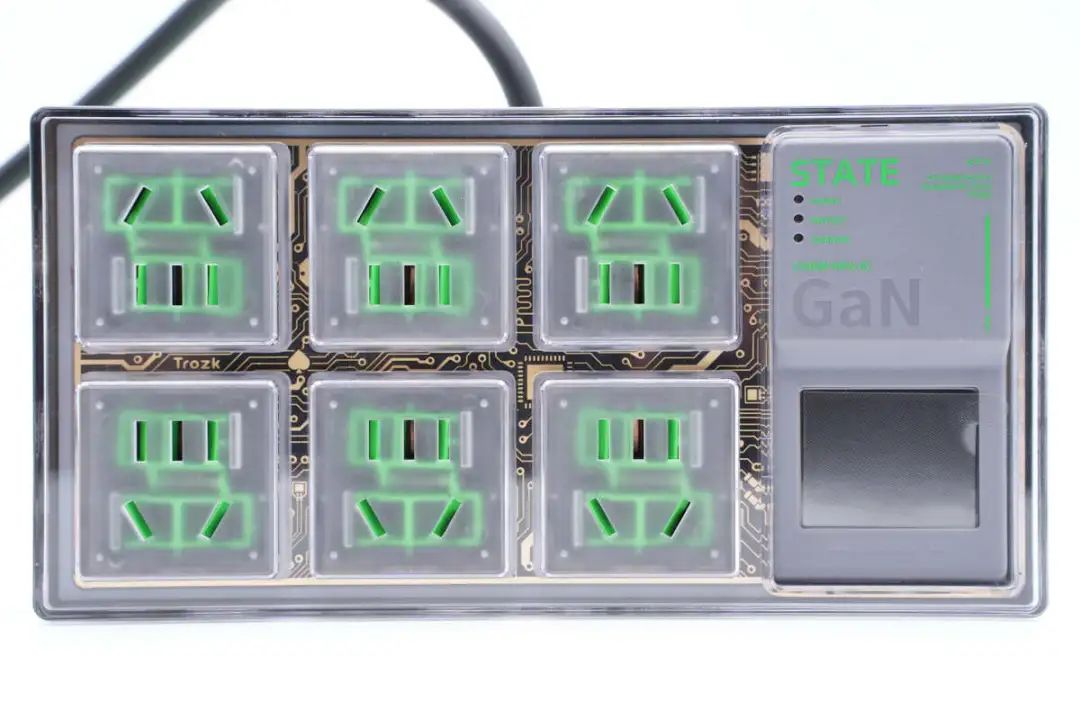

顶面配置六组3+2新国标插口、指示灯以及显示屏，透过AC插口之间间隔区域可见电路板背景设计，科技感十足。

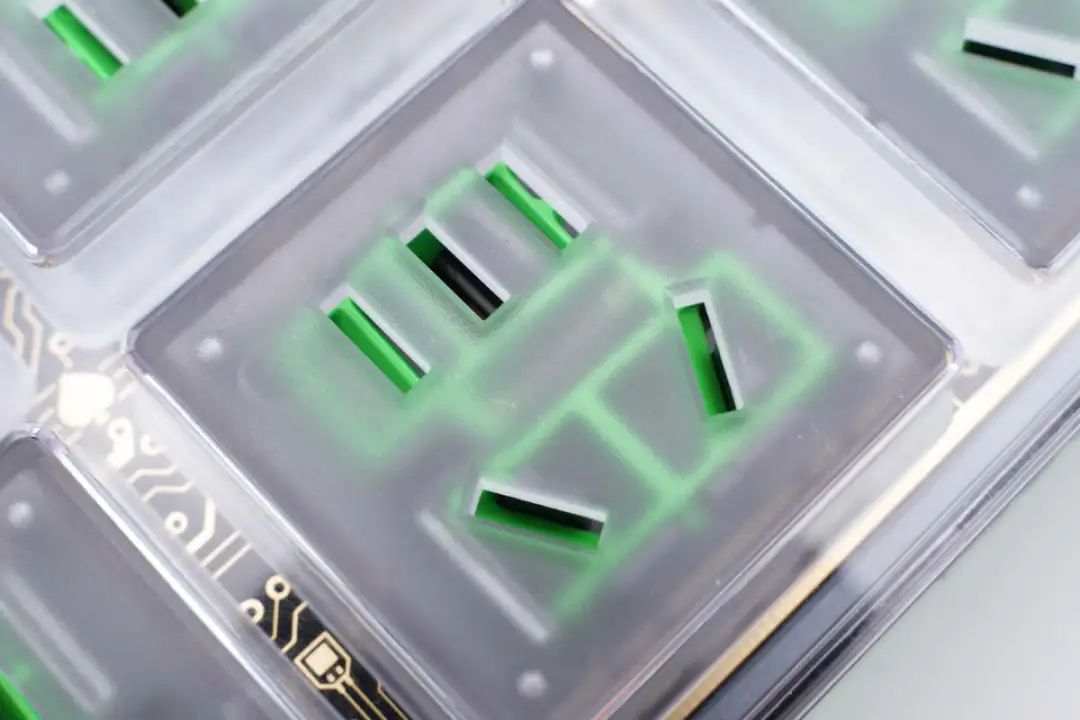

AC插口内置绿色安全门，采用安全门设计提升使用安全性，避免插口单孔可插入造成触电风险。

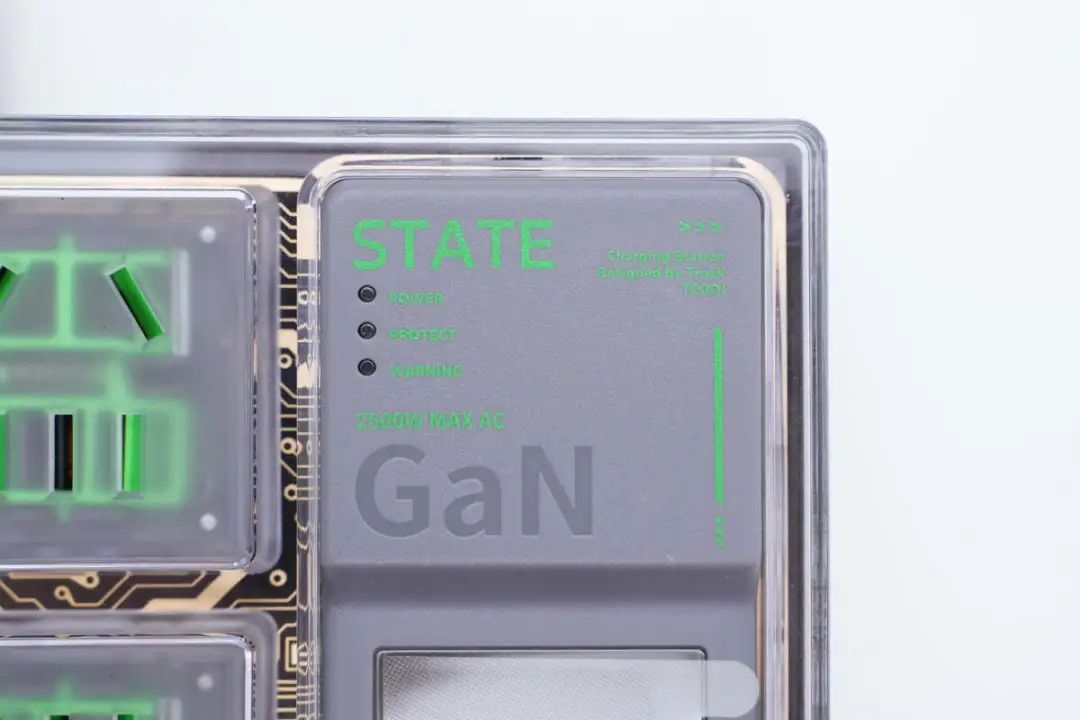

右侧灰色外壳处从上到下依次设有电源指示灯、保护指示灯以及警示指示灯，外壳上印有相应的英文单词等。

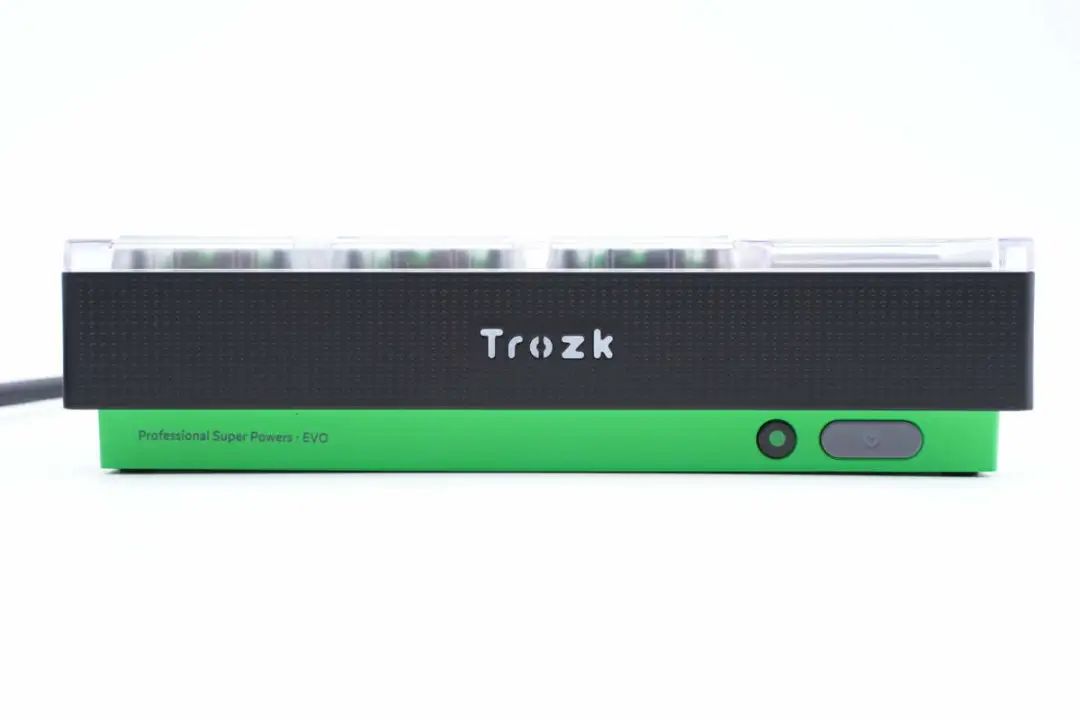

插座侧身采用黑色塑料壳，前端中心处设计有Trozk品牌。

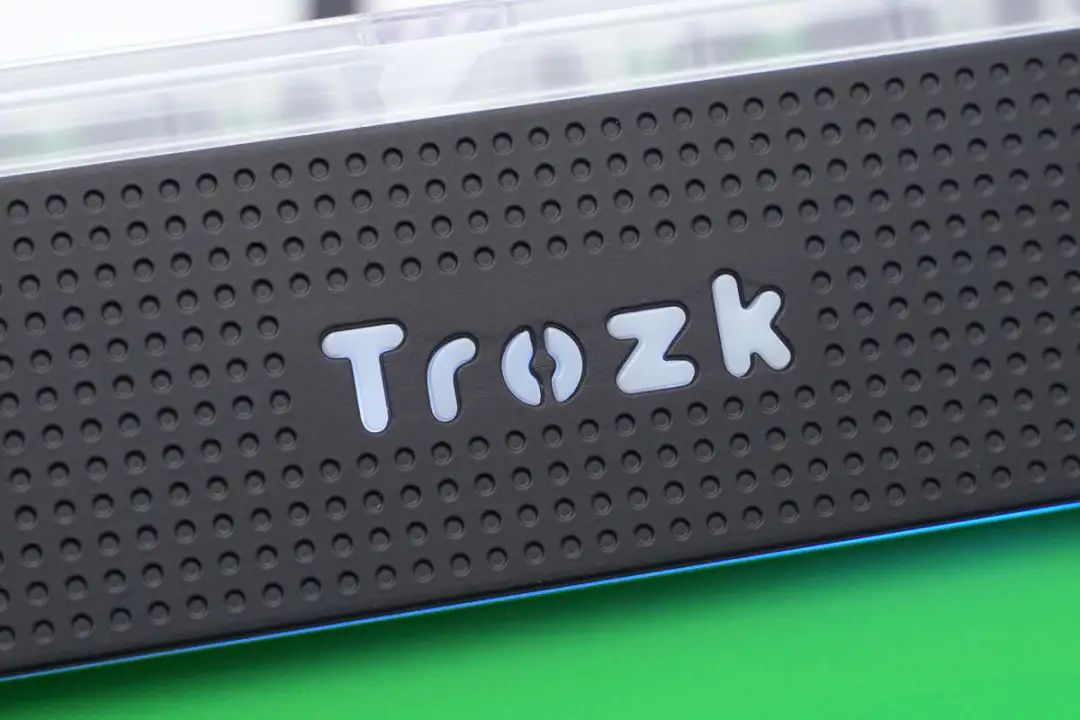

Trozk品牌采用导光材质，黑色外壳设有多排小圆凹槽，为产品整体增添独特气息，同时手感也不错。

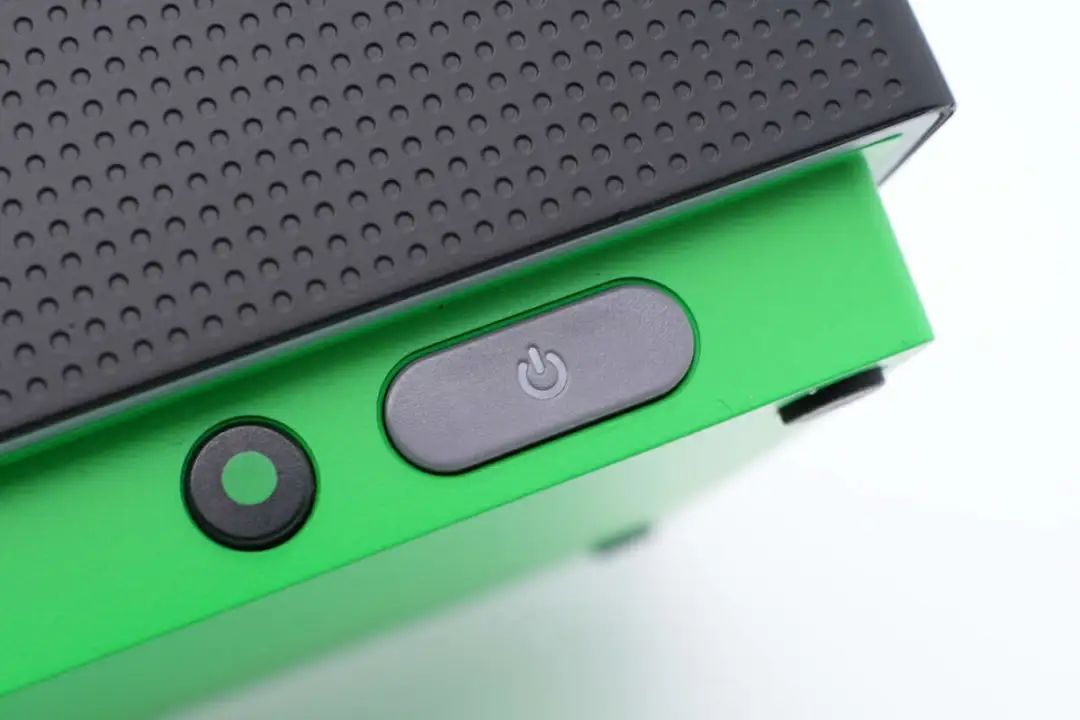

右下角则设有灯光开关（左）和电源开关（右）。

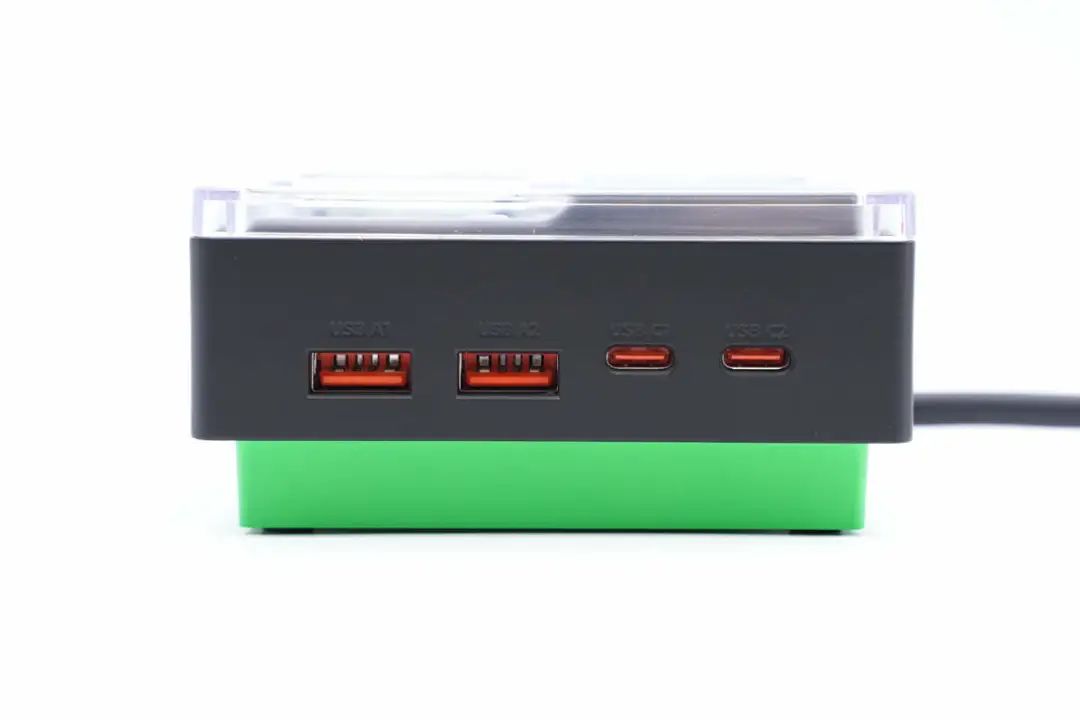

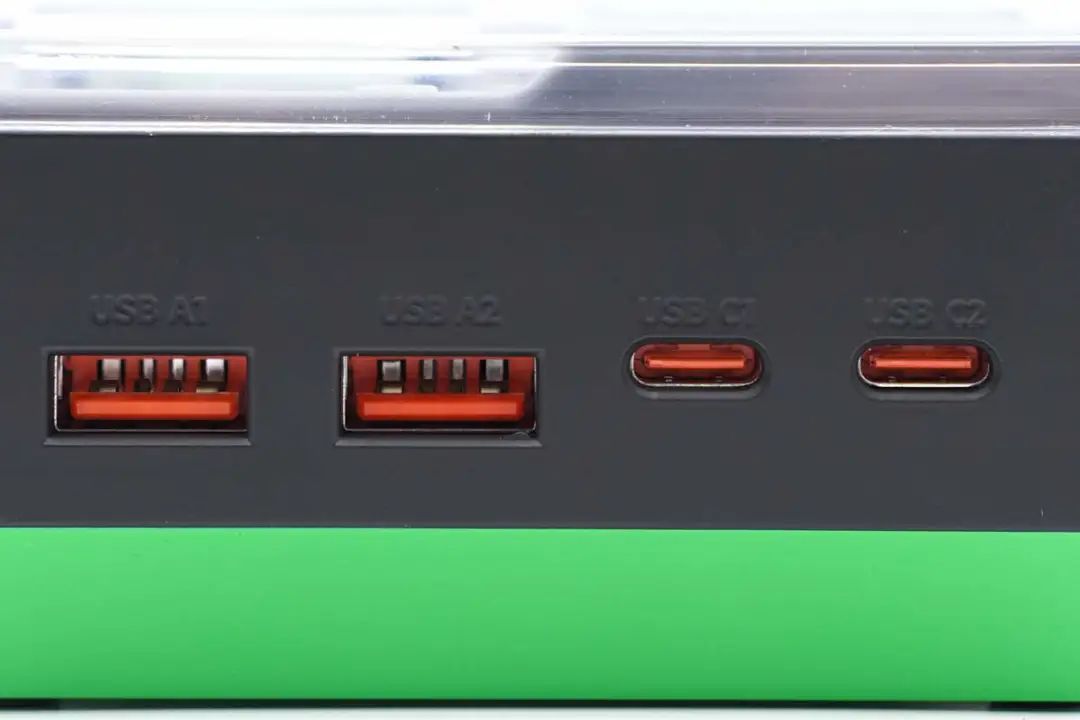

机身一侧设有2A2C四个USB接口，胶芯均为橘黄色。
接口旁有相应的标志设计，方便用户区别使用。

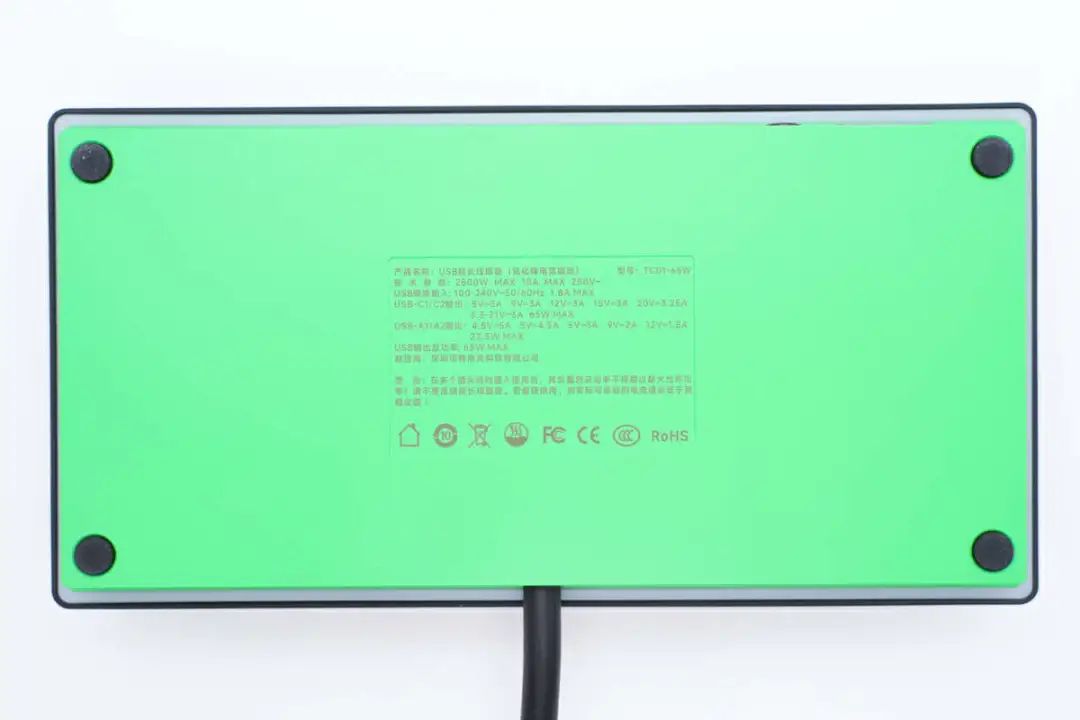

机身底部为一体式绿色外壳，四端贴有防滑垫，中心区域印有产品参数。

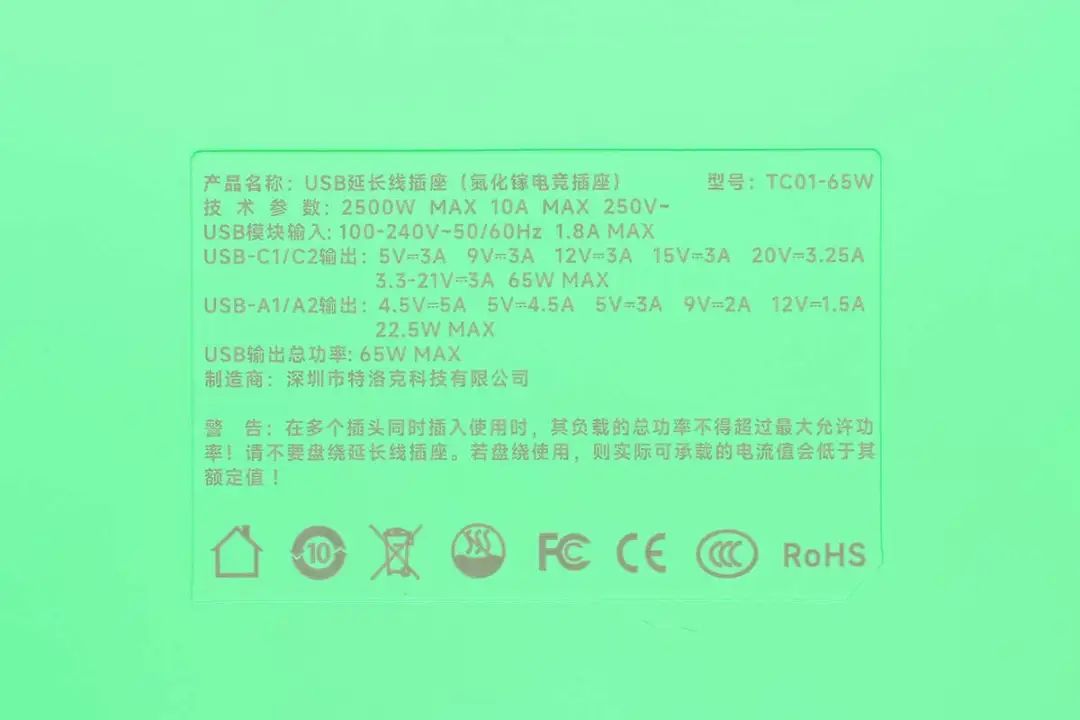

特洛克·硬盒65氮化镓电竞插座参数特写
型号：TC01-65W
技术参数：2500W MAX 10A MAX 250V~
USB模块输入：100-240V~50/60Hz 1.8A MAX
USB-C1/C2输出：5V3A、9V3A、12V3A、15V3A、20V3.25A
PPS：3.3-21V3A 65W MAX
USB-A1/A2输出：4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A 22.5W MAX
USB输出总功率：65W MAX
制造商：深圳市特洛克科技有限公司
产品通过了FCC、CE、CCC认证。

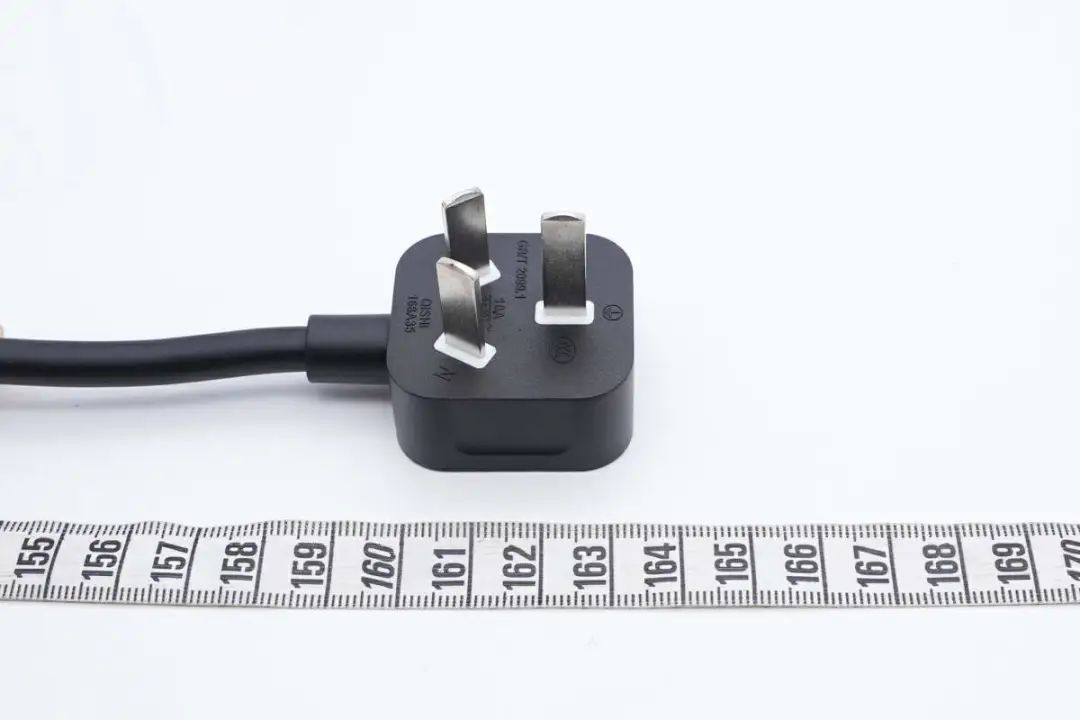

实测插座电源线长度约为163cm。

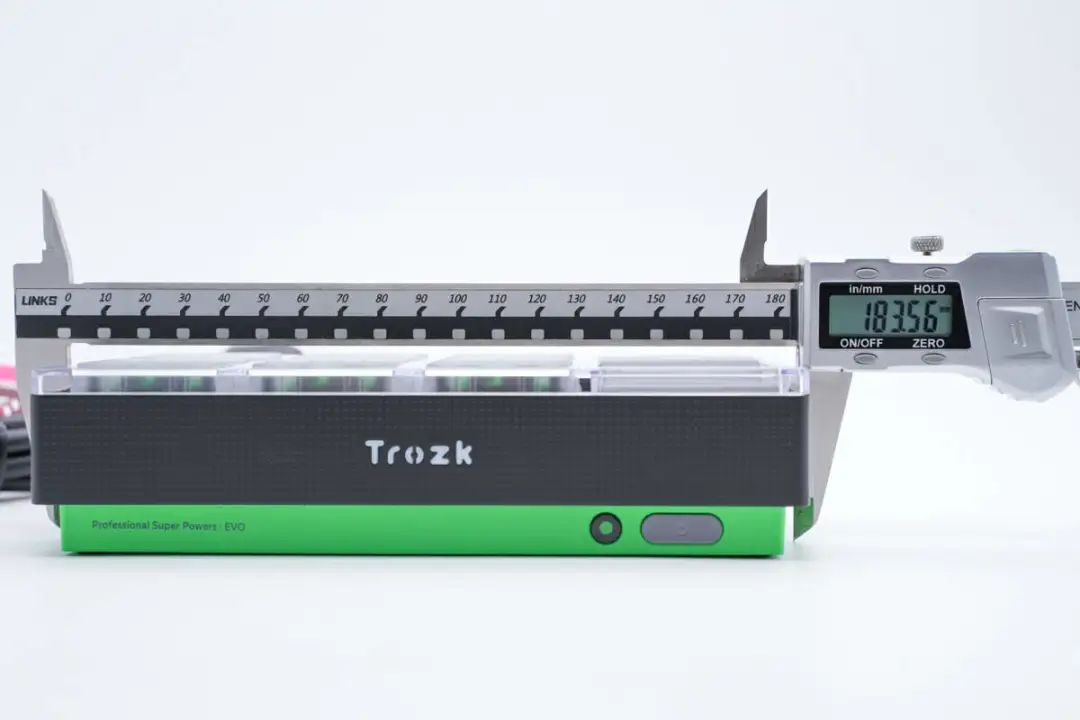

插座机身长度为183.56mm。

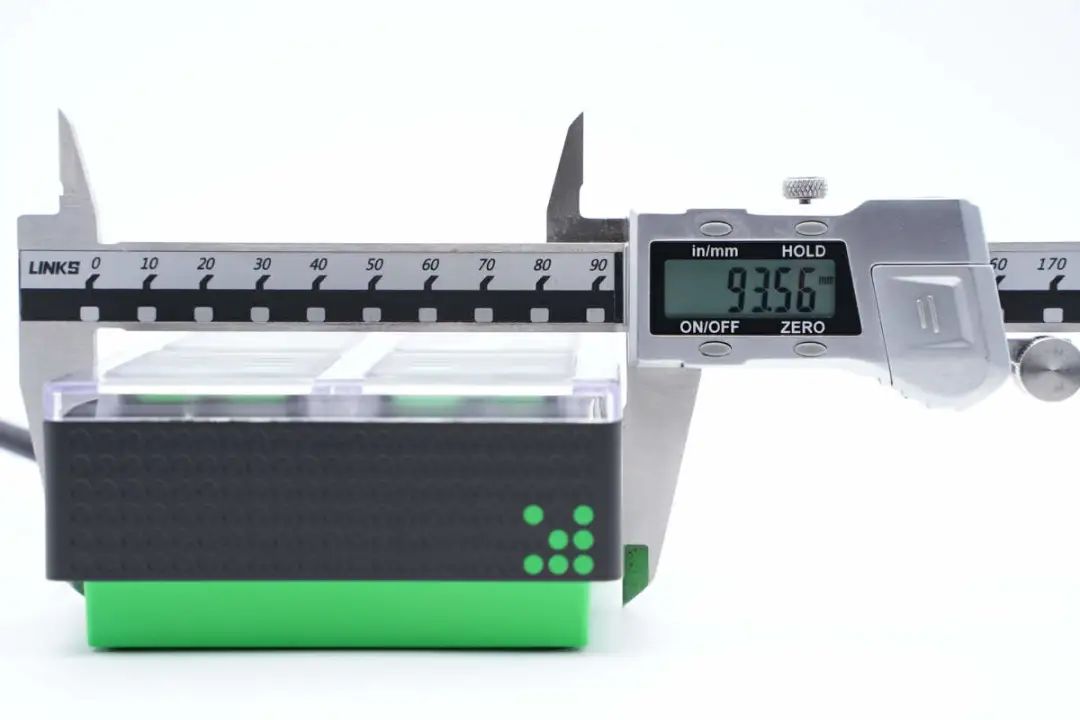

宽度为93.56mm。

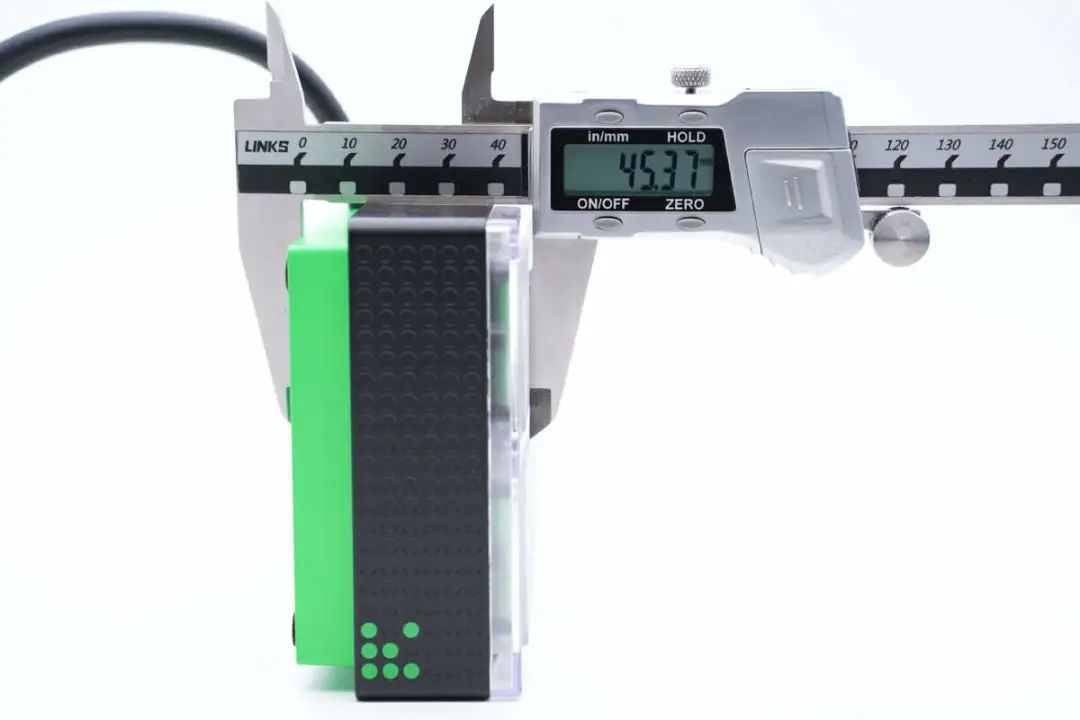

厚度为45.37mm。

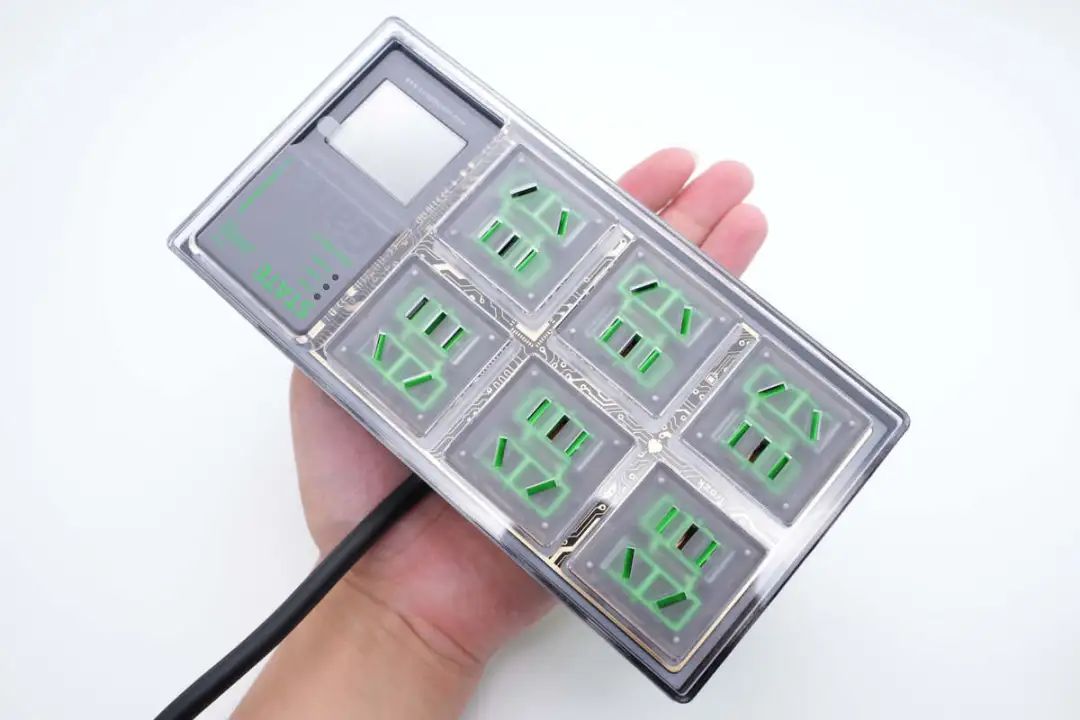

插座机身拿在手上的大小直观感受。

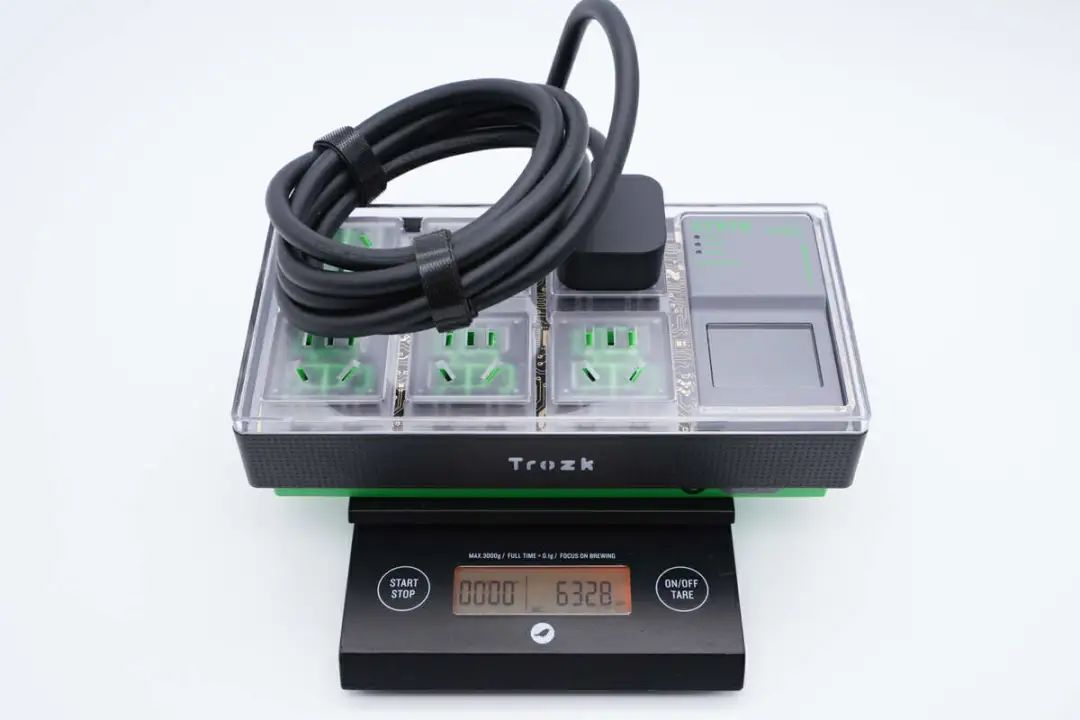

另外测得产品重量约为633g。

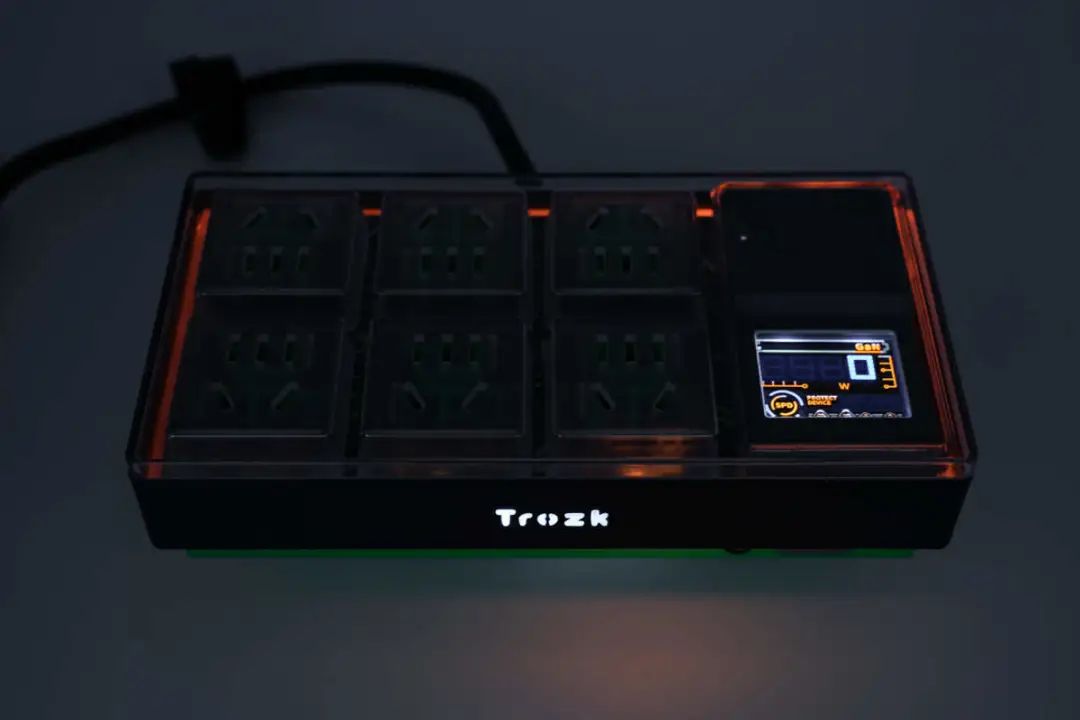

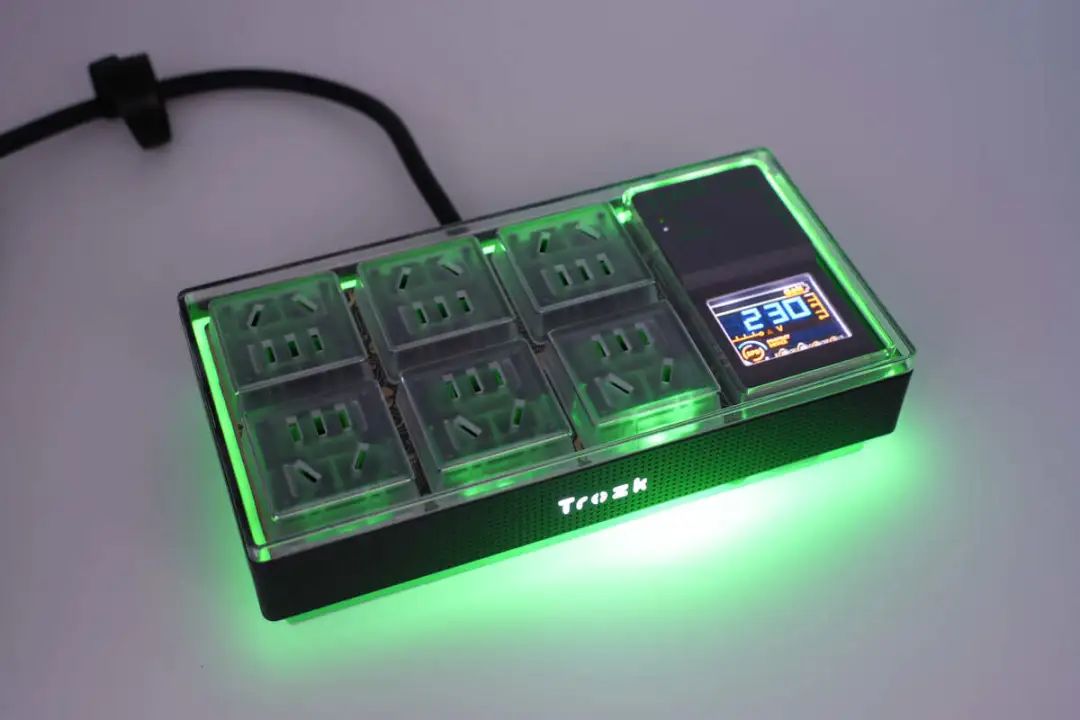

插座机身内置可选择固定性RGB氛围灯，通电后会营造与机身配色相同的光亮范围。
不仅如此，还可以通过灯光按键实现氛围灯开关控制。

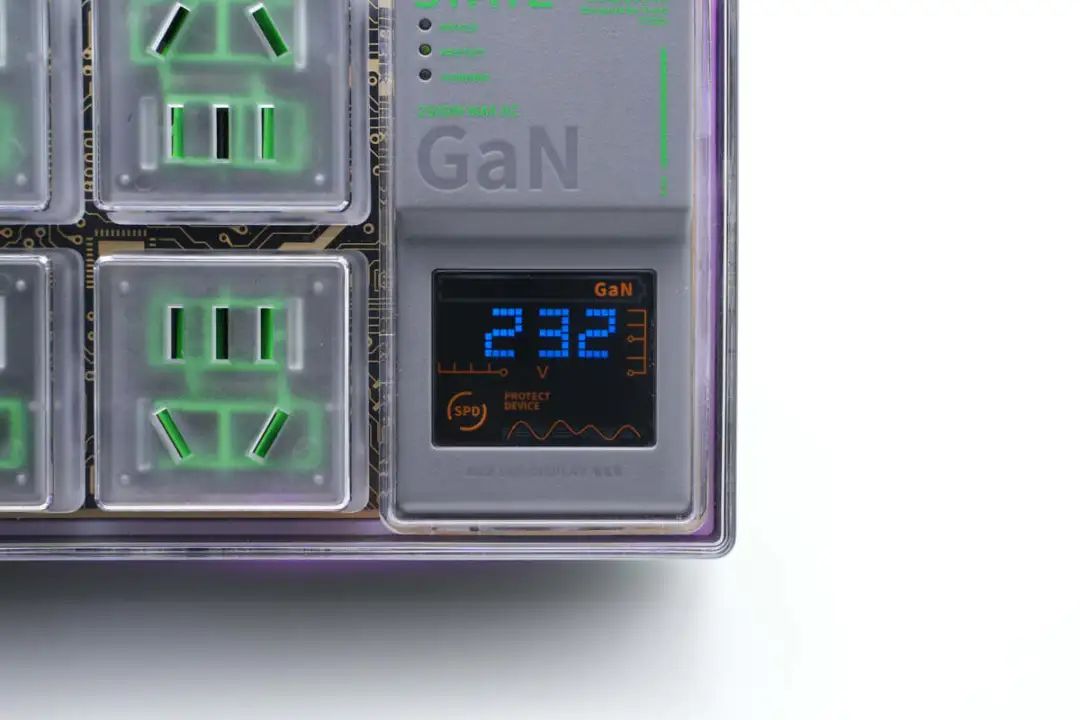

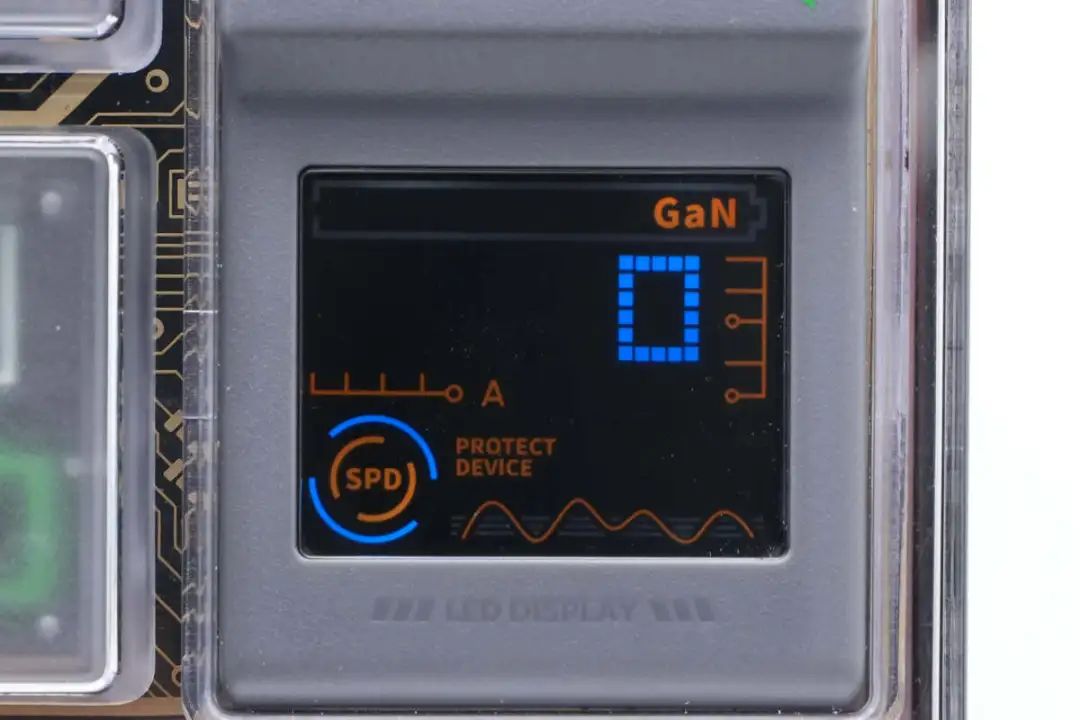

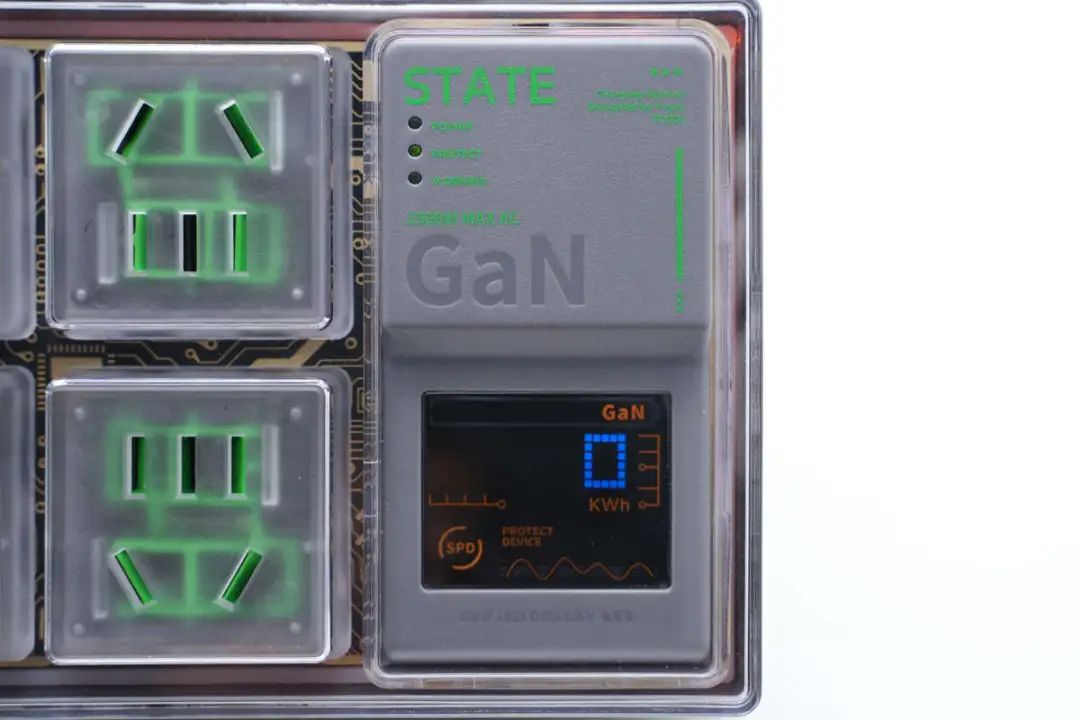

显示屏可以显示实时交流电压、电流、功率以及统计用电量等。
目前没有负载，电流显示为零。
用电量显示也为零，各显示数值循环切换。

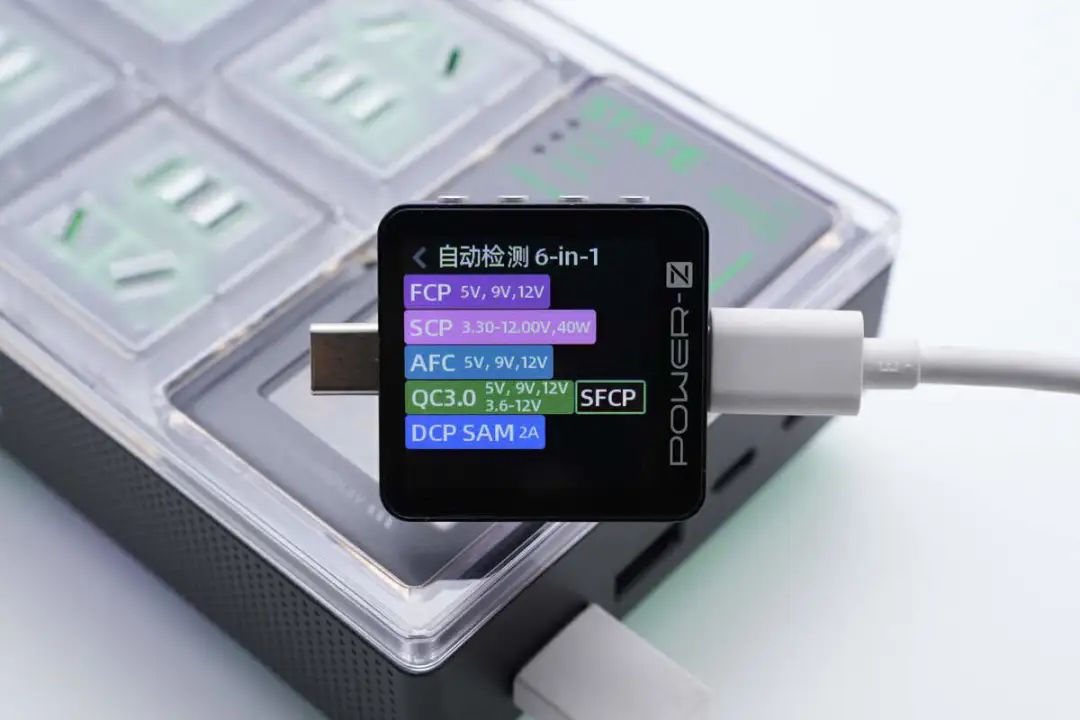

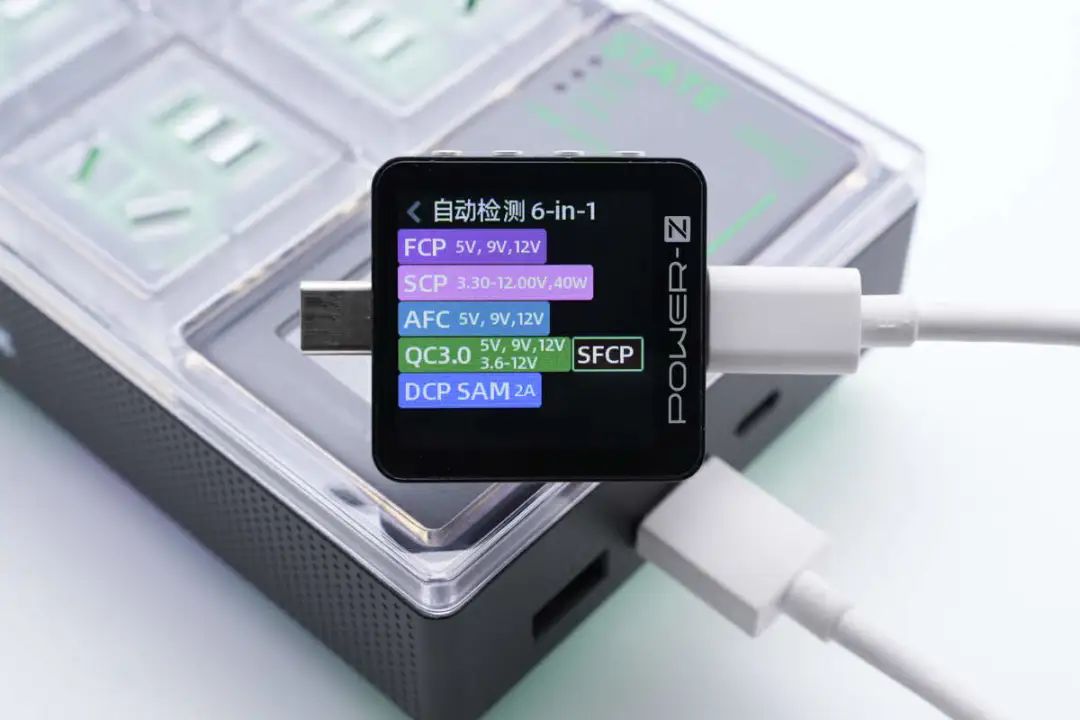

使用ChargerLAB POWER-Z KM003C测得USB-A1口支持FCP、SCP、AFC、QC3.0、SFCP、DCP、SAM 2A充电协议。
测得USB-A2口兼容协议和USB-A1口的完全一样，这两个接口支持功率盲插。

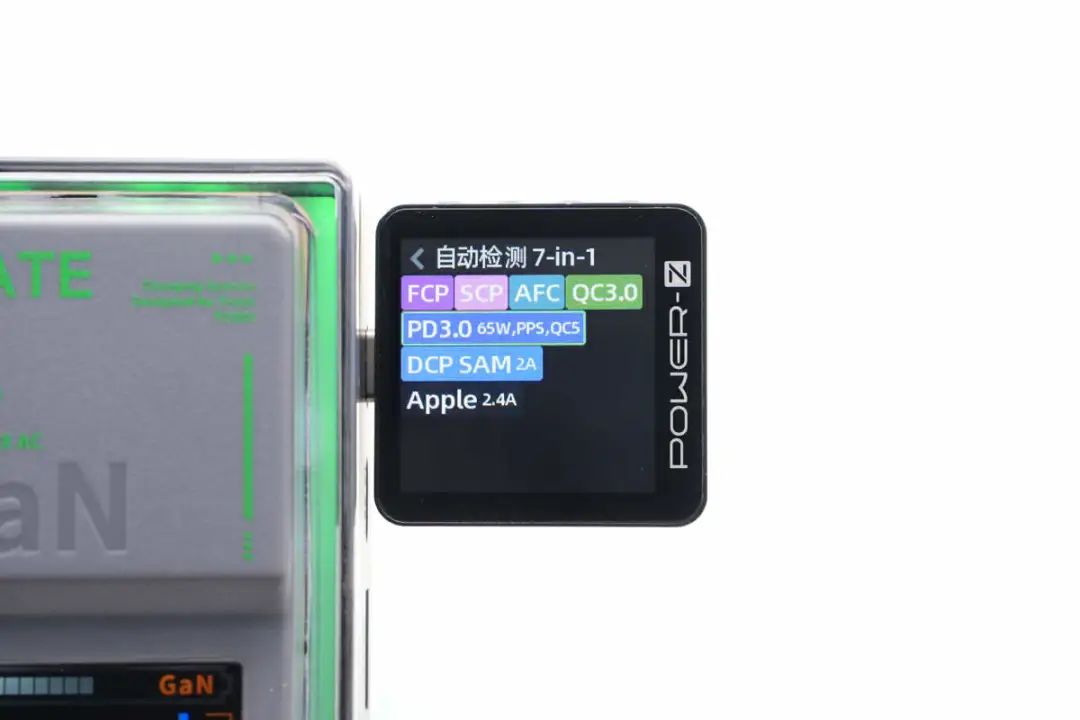

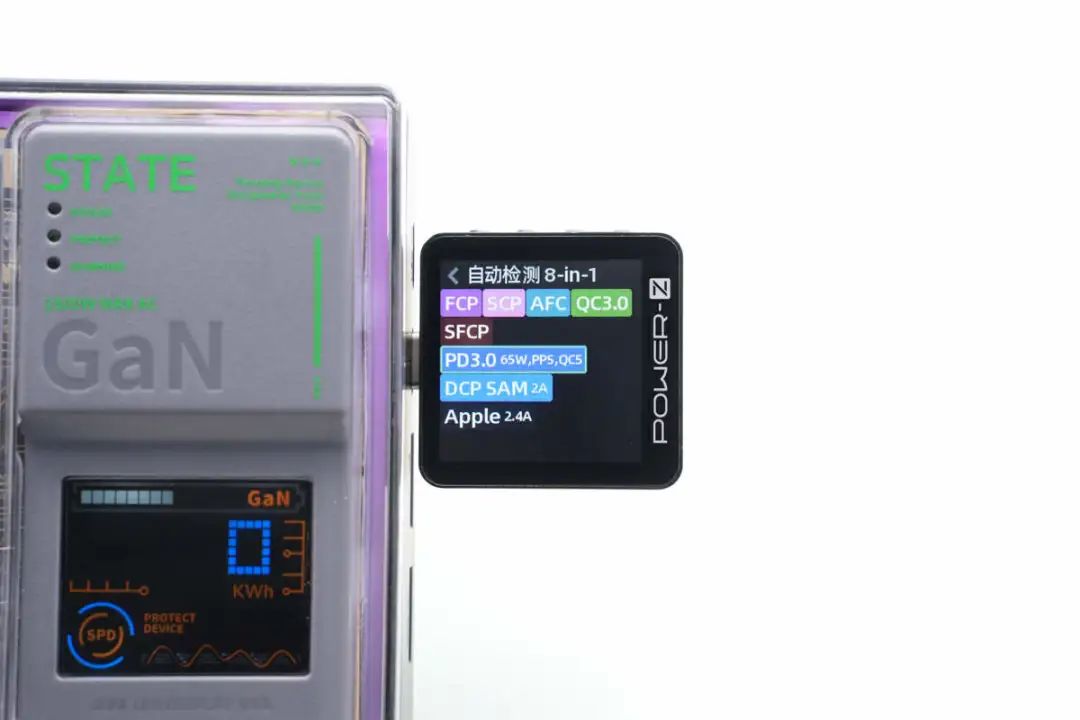

测得USB-C1口支持FCP、SCP、AFC、QC3.0/5、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

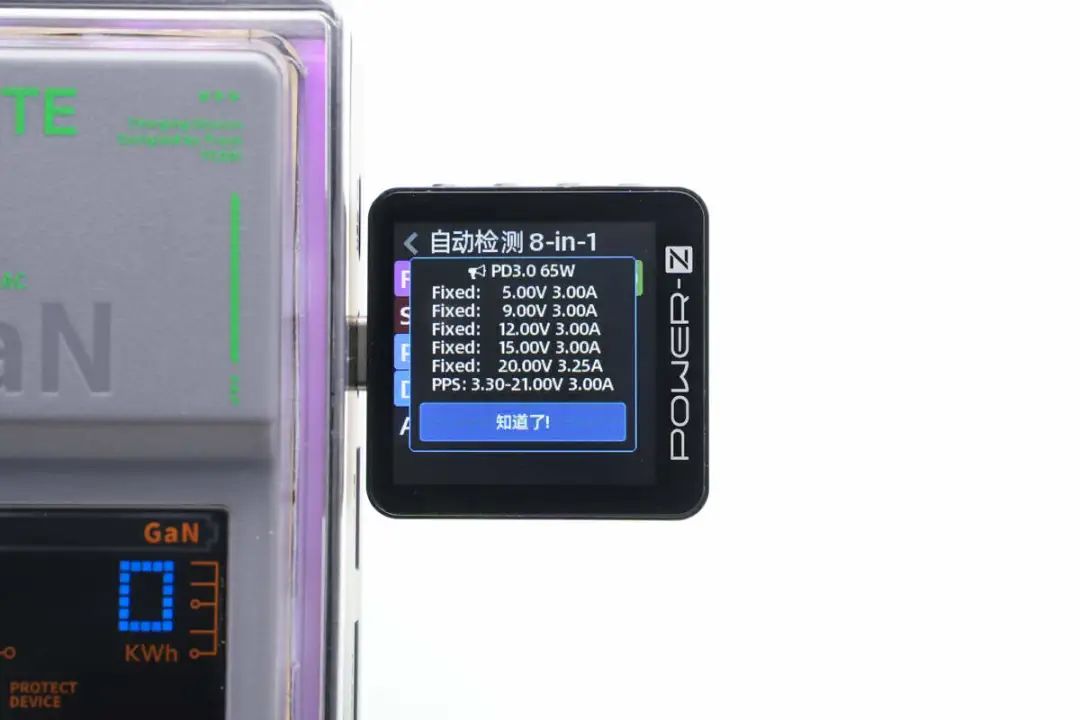

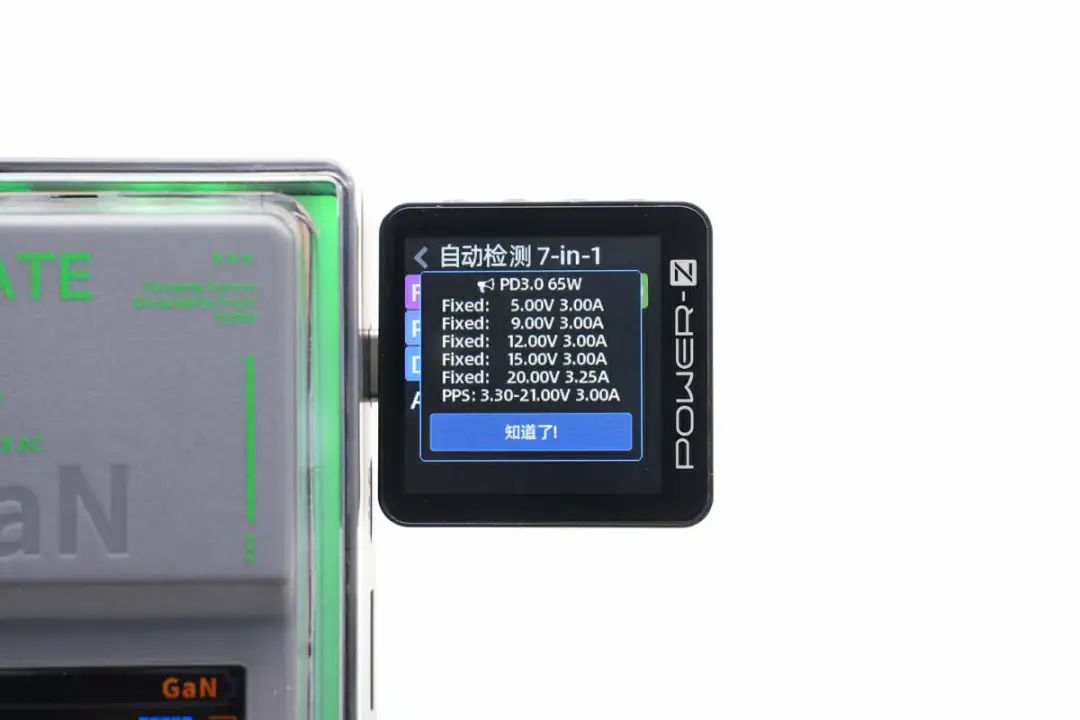

PDO报文显示USB-C1口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。
测得USB-C2口支持FCP、SCP、AFC、QC3.0/5、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。
PDO报文显示USB-C2口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。
特洛克·硬盒65氮化镓电竞插座拆解

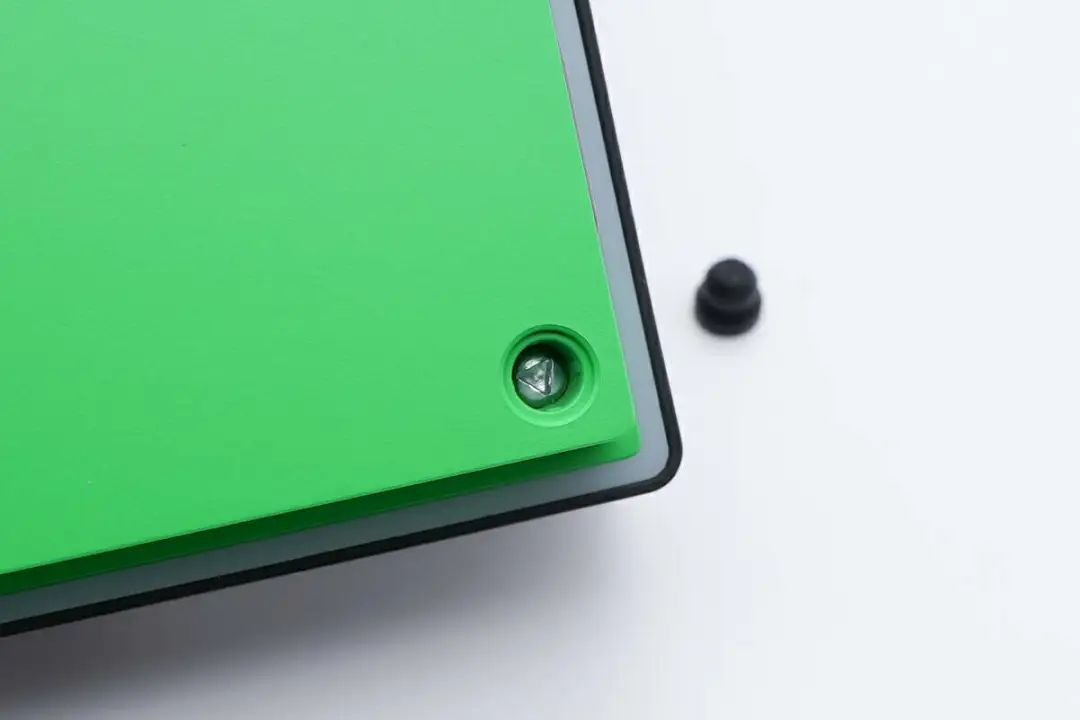

首先拆下插座底部的胶塞，露出固定螺丝。

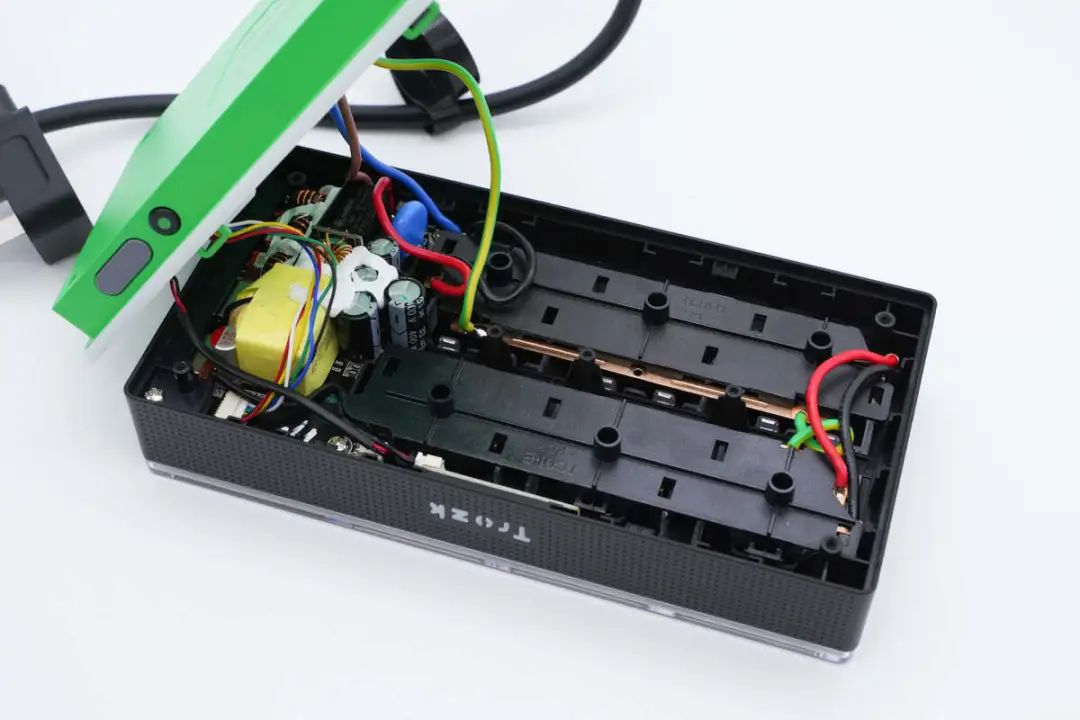

插座模块为一体铜带结构，通过导线焊接连接，左侧为快充模块。

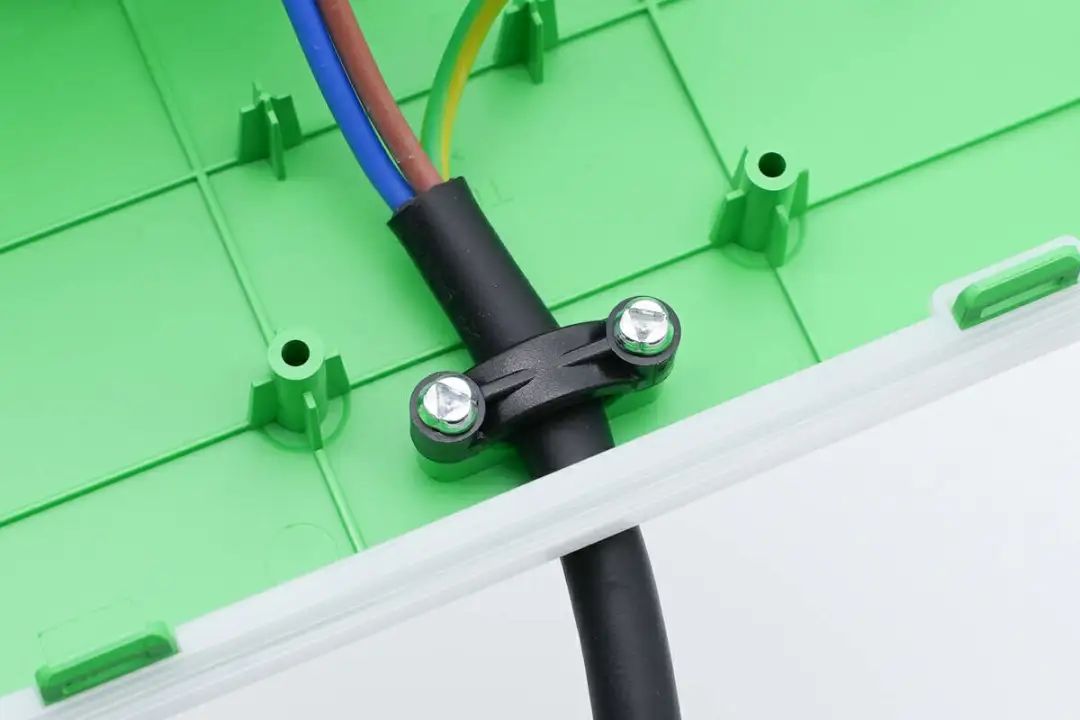

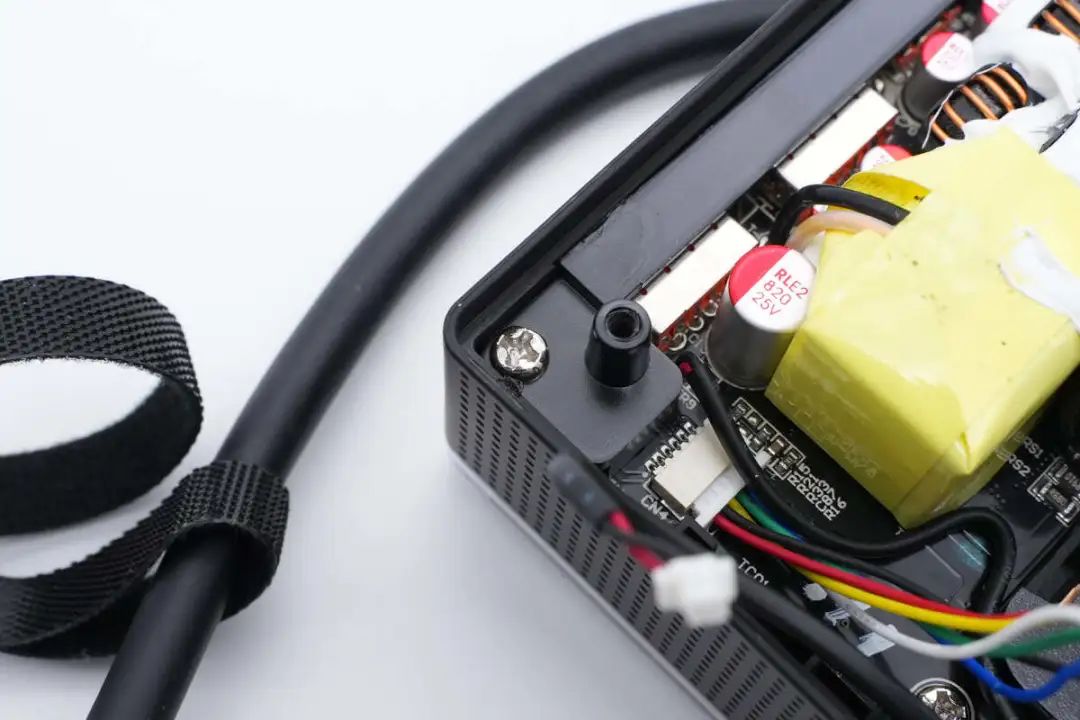

插座输入导线通过螺丝和压板固定。

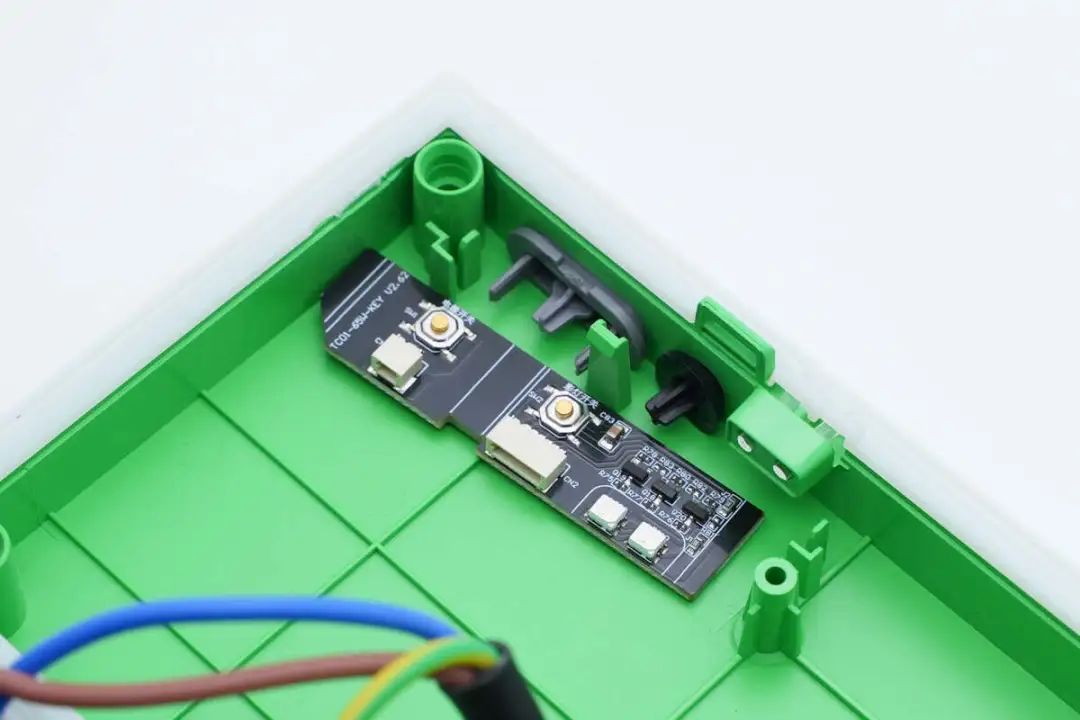

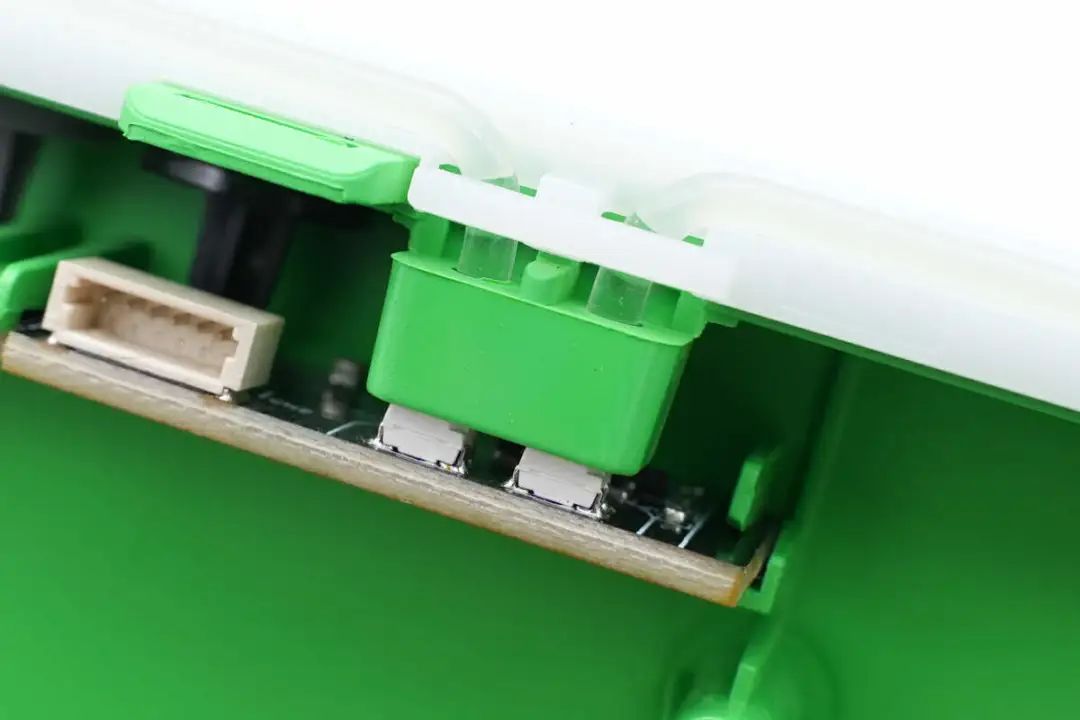

插座边缘的电源开关按钮和灯光切换按钮焊接在小板上，并且焊接RGB LED用于灯光显示，通过导线和插接件连接。
USB-C和USB-A快充模块设置在插座侧面。
插座边缘导光材料通过壳体固定。
拆下按键和RGB LED灯小板，焊接两颗贴片按键和两颗RGB LED灯。

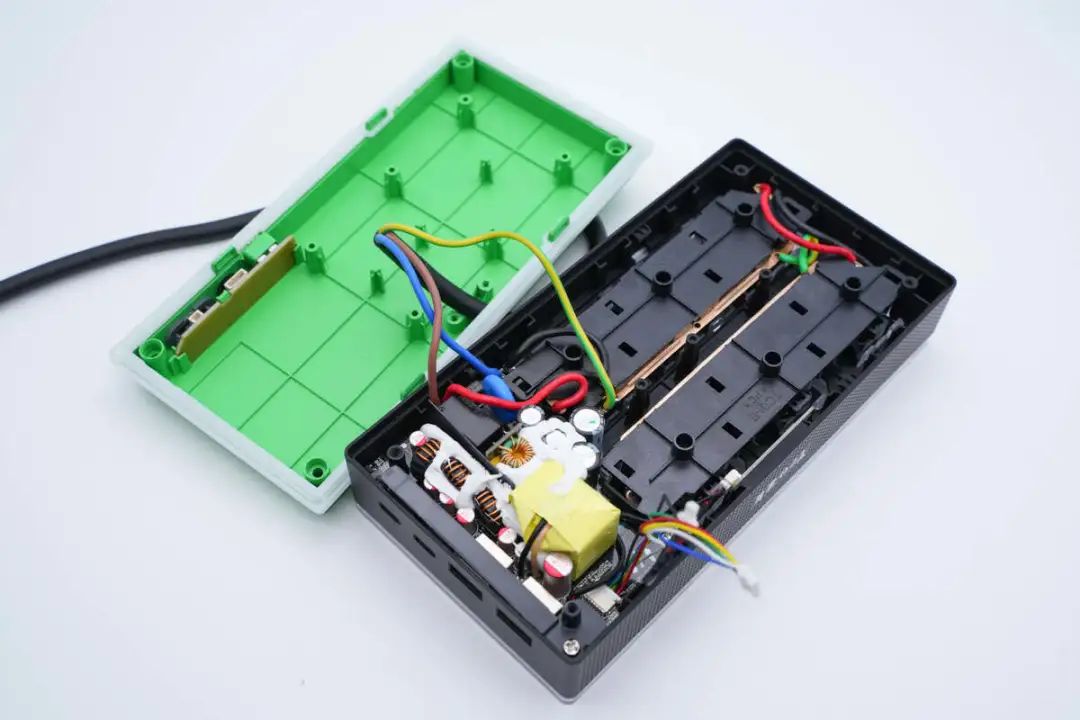

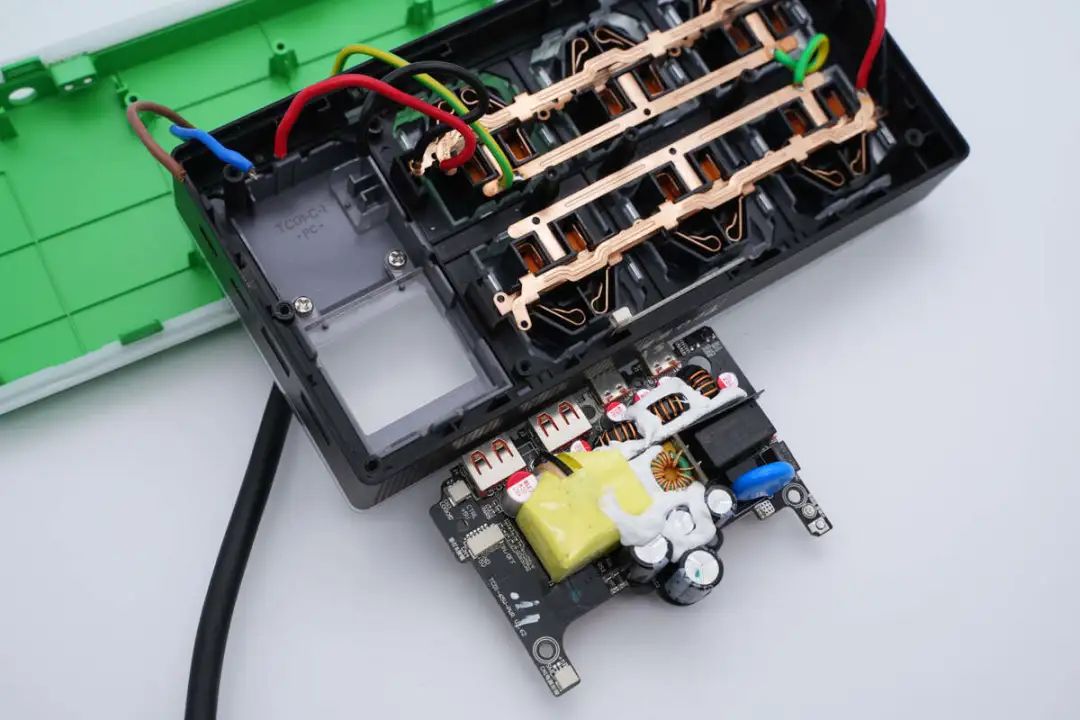

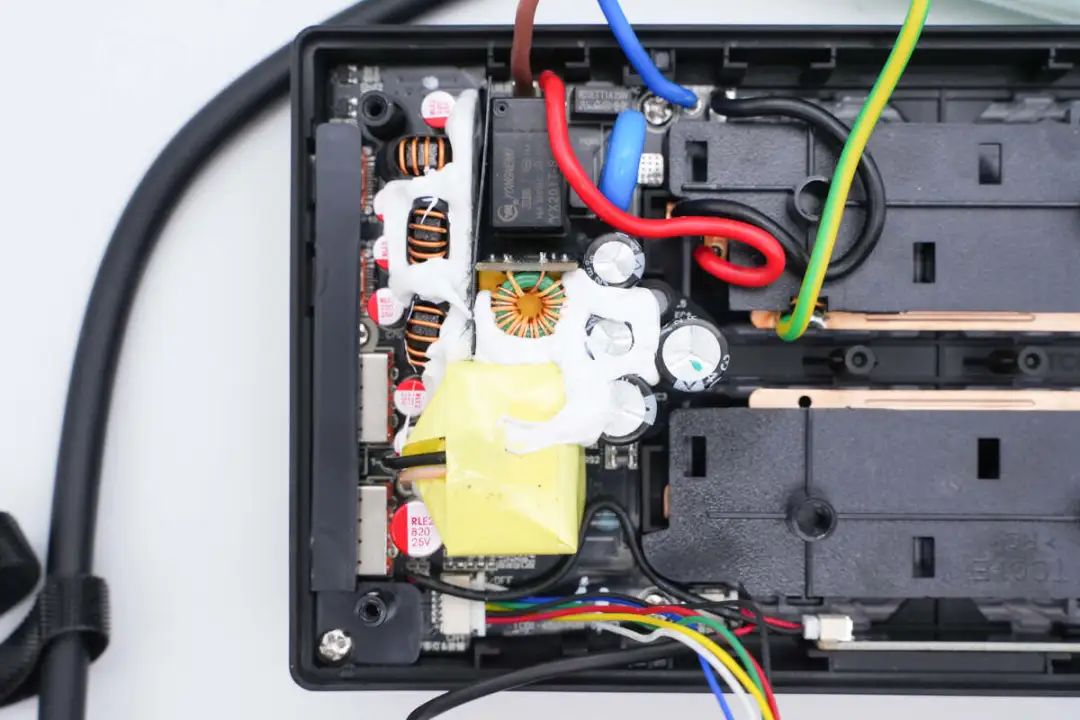

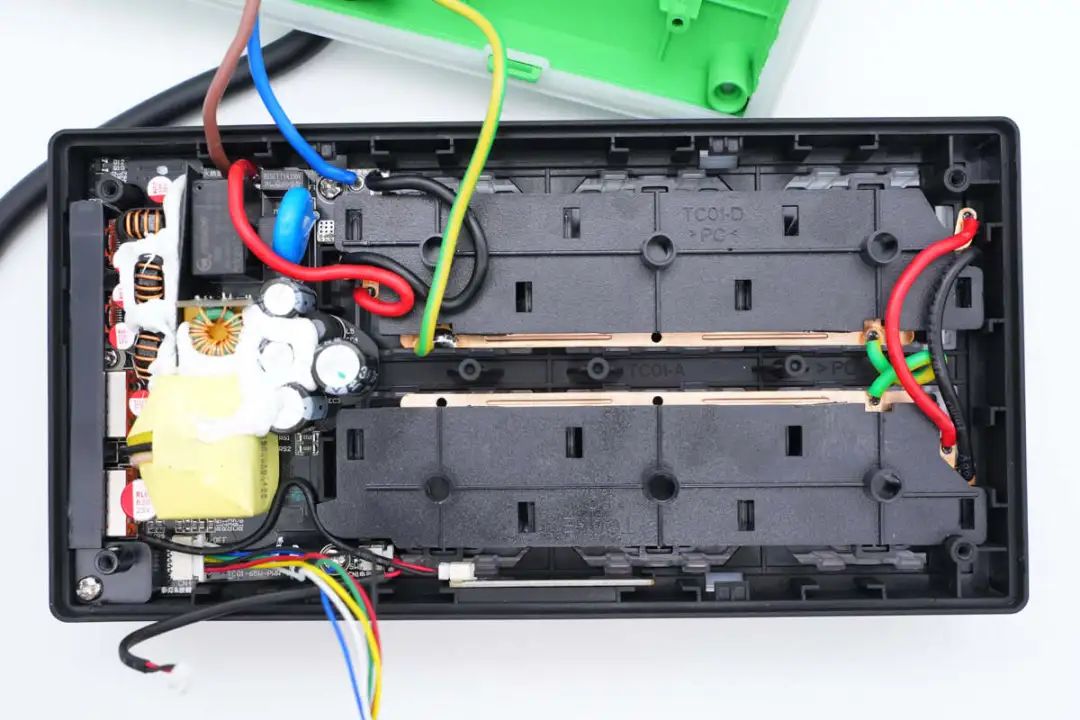

插座内部一览，左侧为快充模块，右侧为上下布置的两个插座模块，之间通过导线焊接连接。
快充模块元件通过胶水加固，并粘贴麦拉片绝缘。
插座模块内置一体铜带。

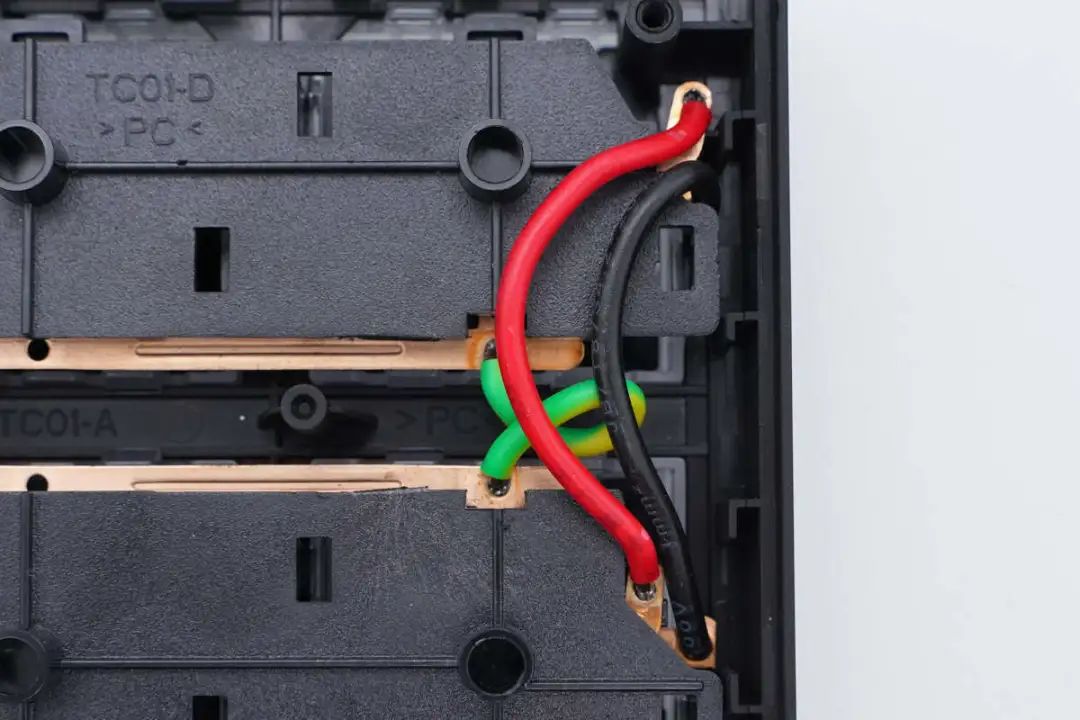

铜带之间通过导线焊接连接。

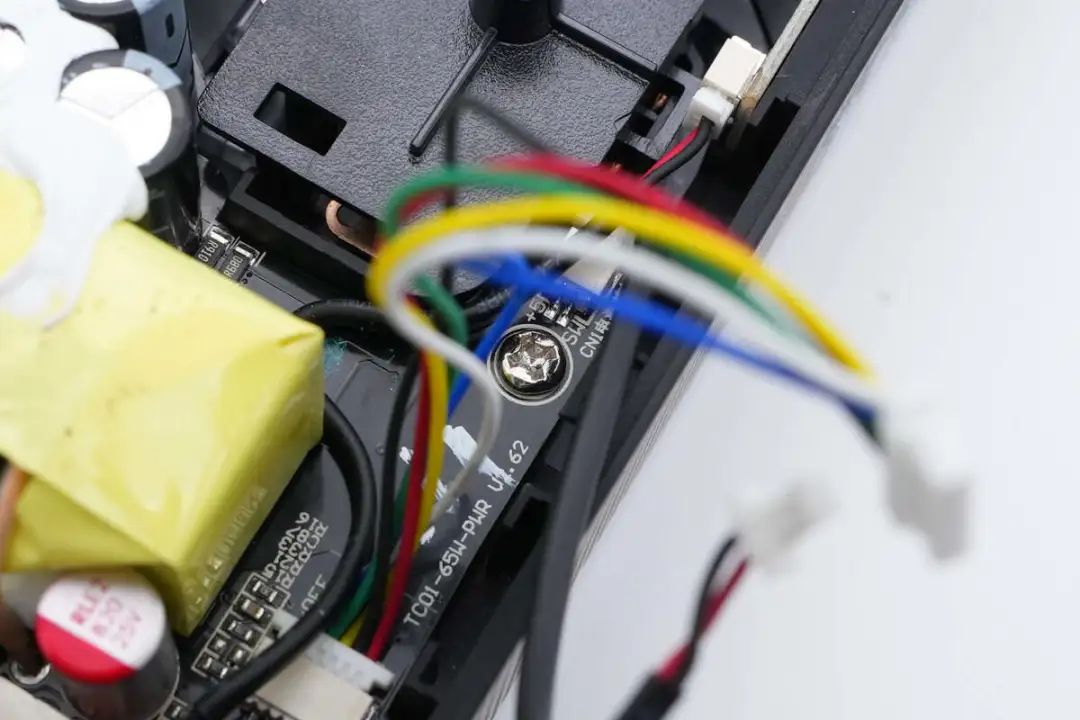

快充模块靠近输出接口处采用螺丝固定压板固定。
快充模块通过螺丝固定在外壳内部。

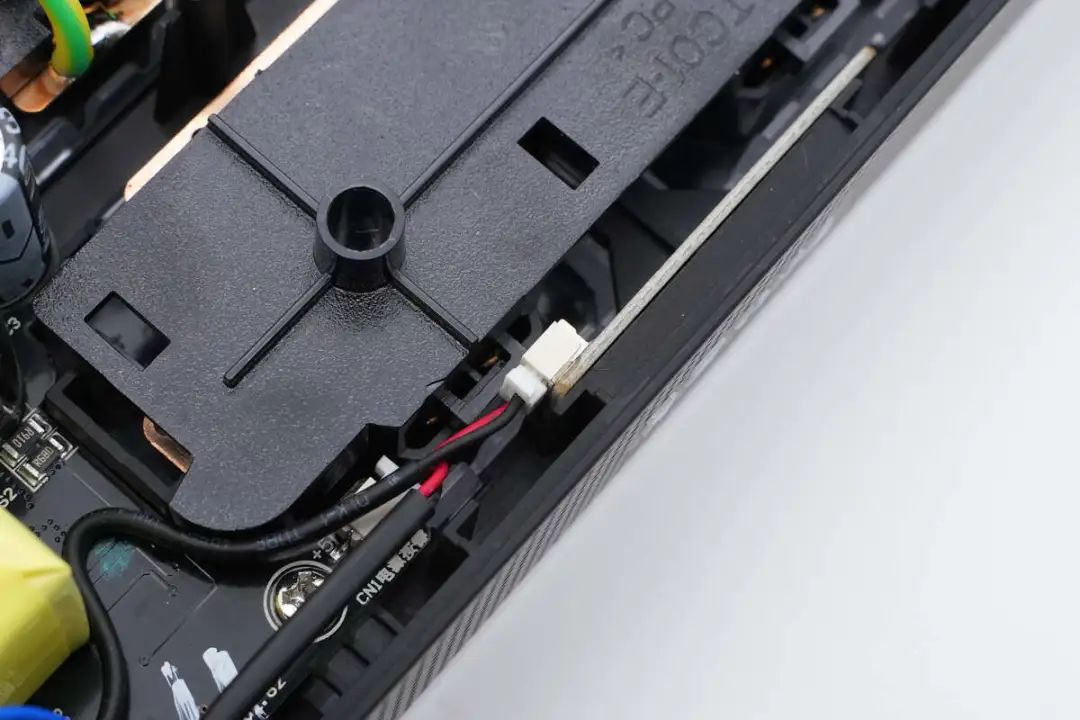

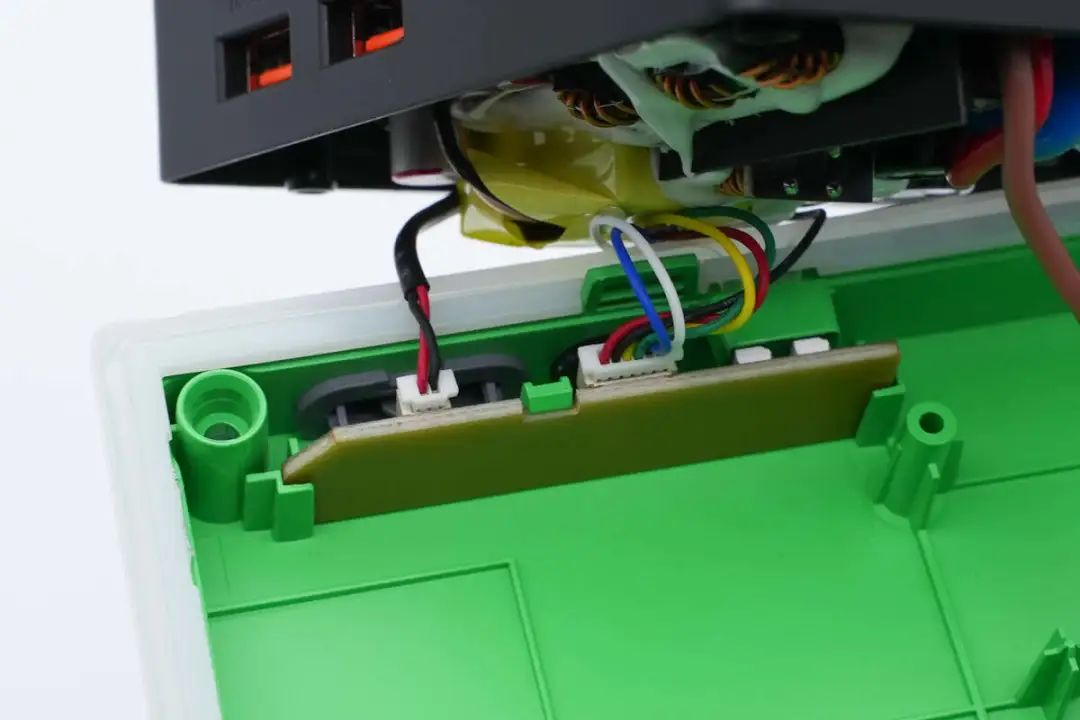

侧面照明灯小板通过导线插接件连接。
插座内部一览，通过卡扣固定盖板。

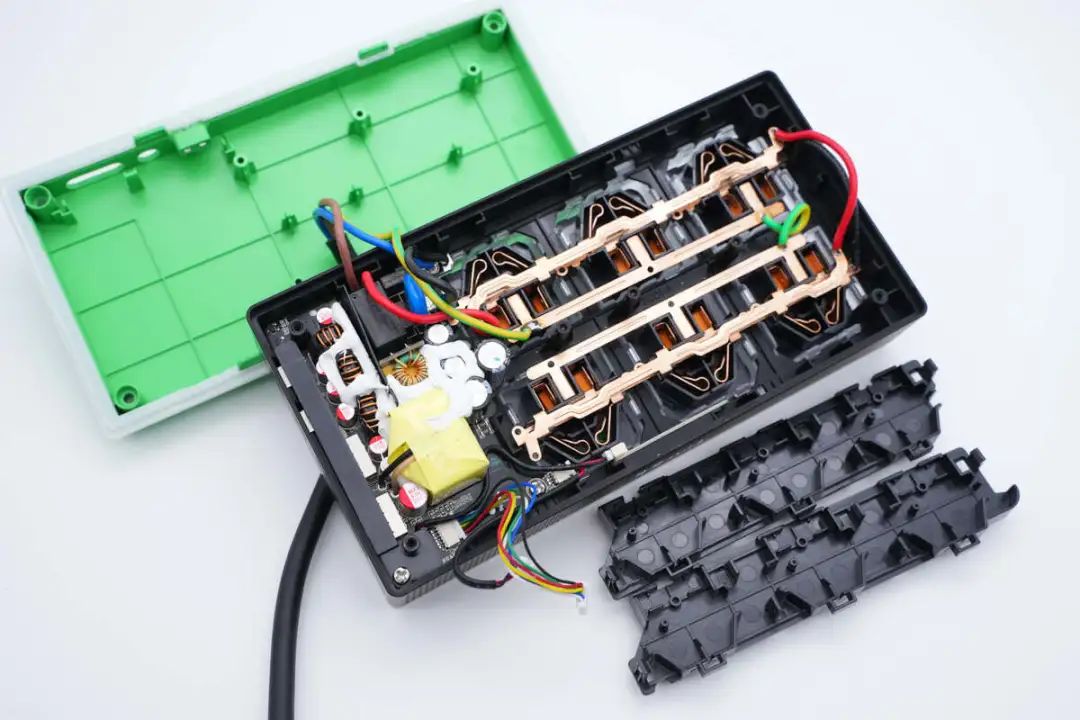

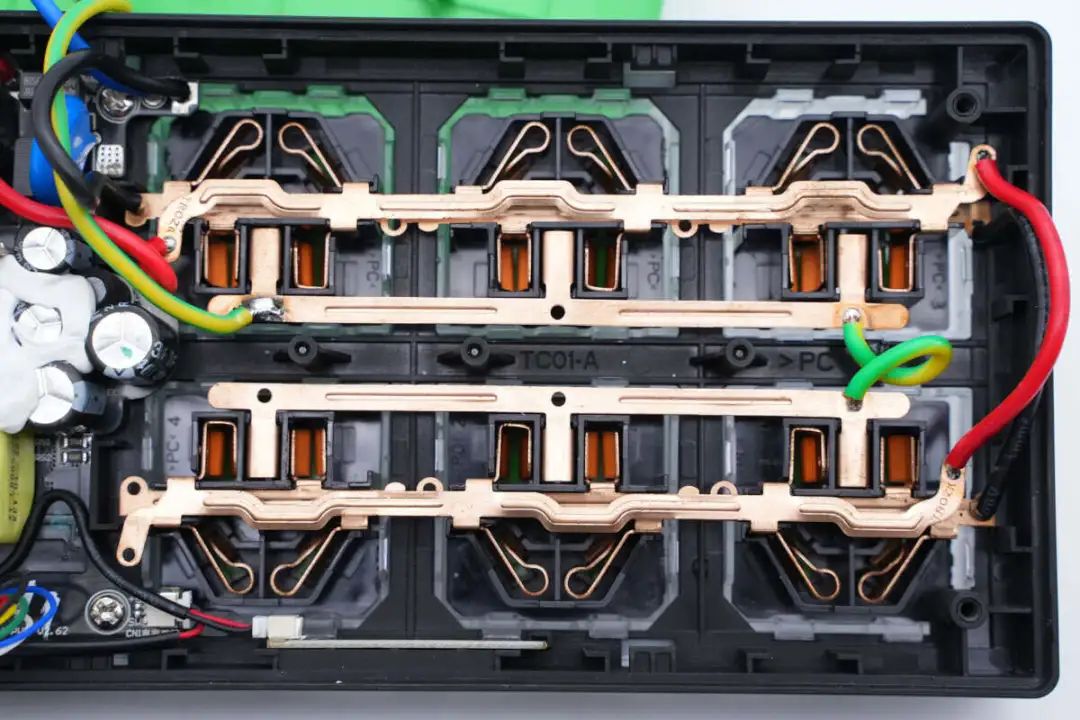

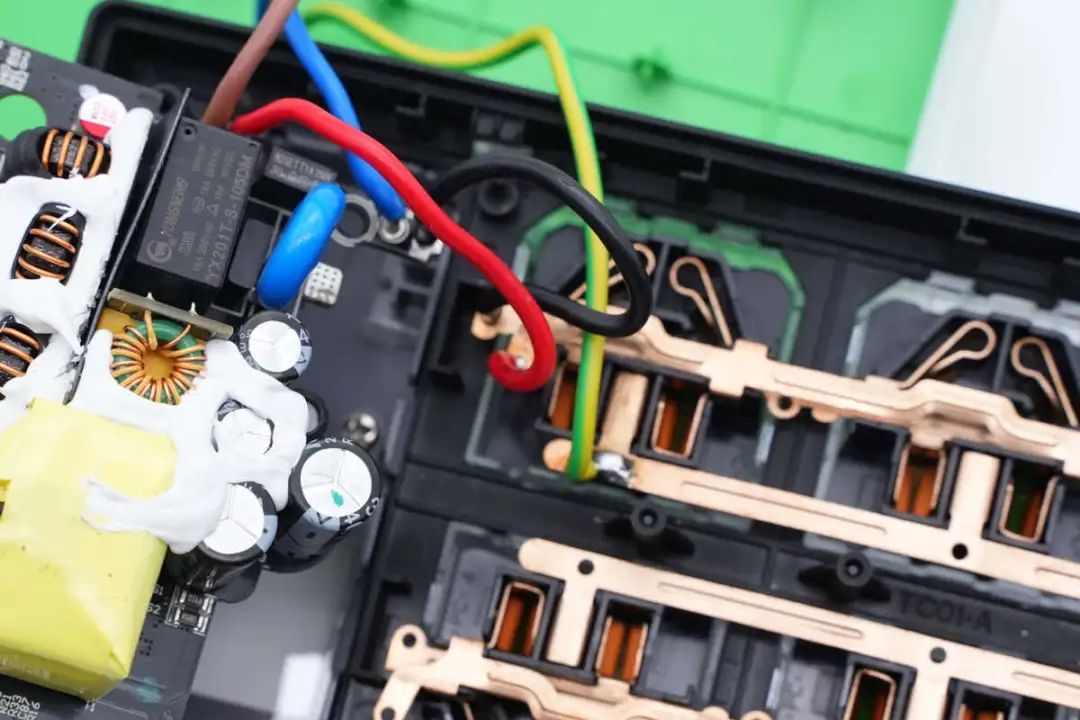

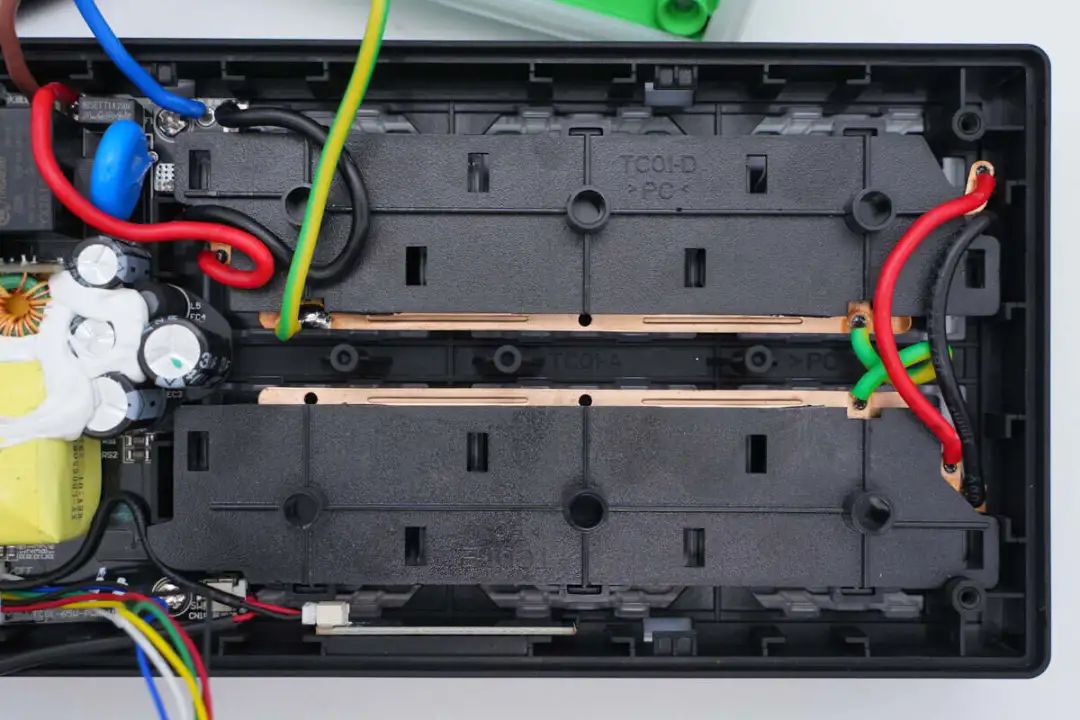

插座内部一体铜带结构一览，为冲压结构，导线焊接连接供电。

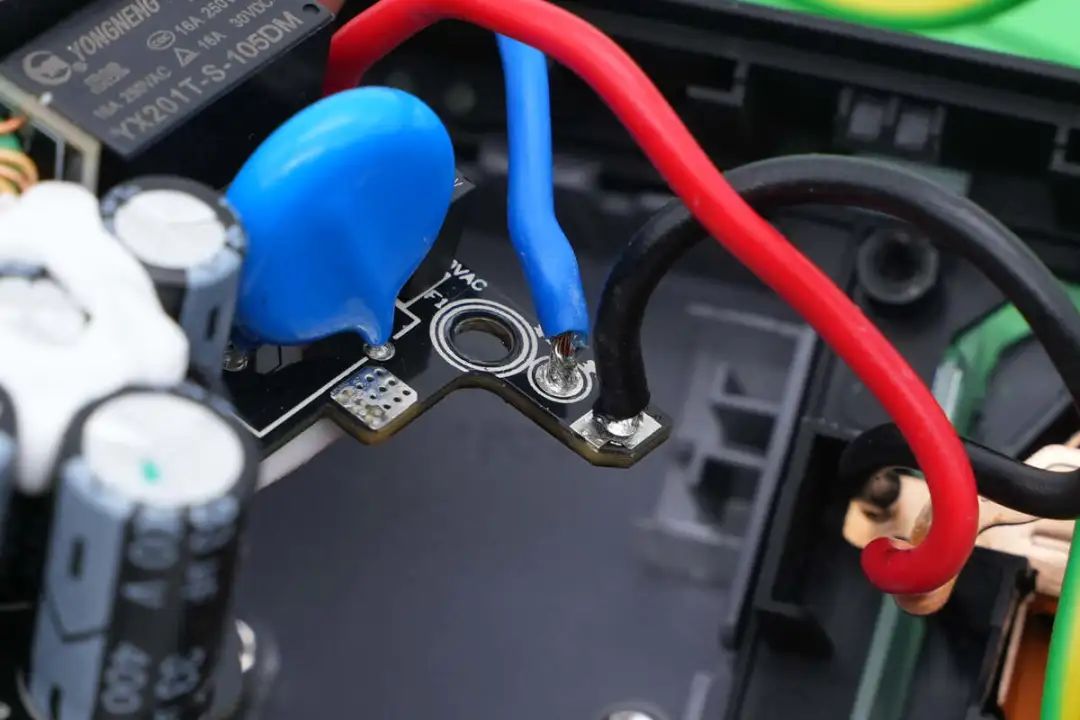

插座接线焊接连接到快充模块，由快充模块控制供电。

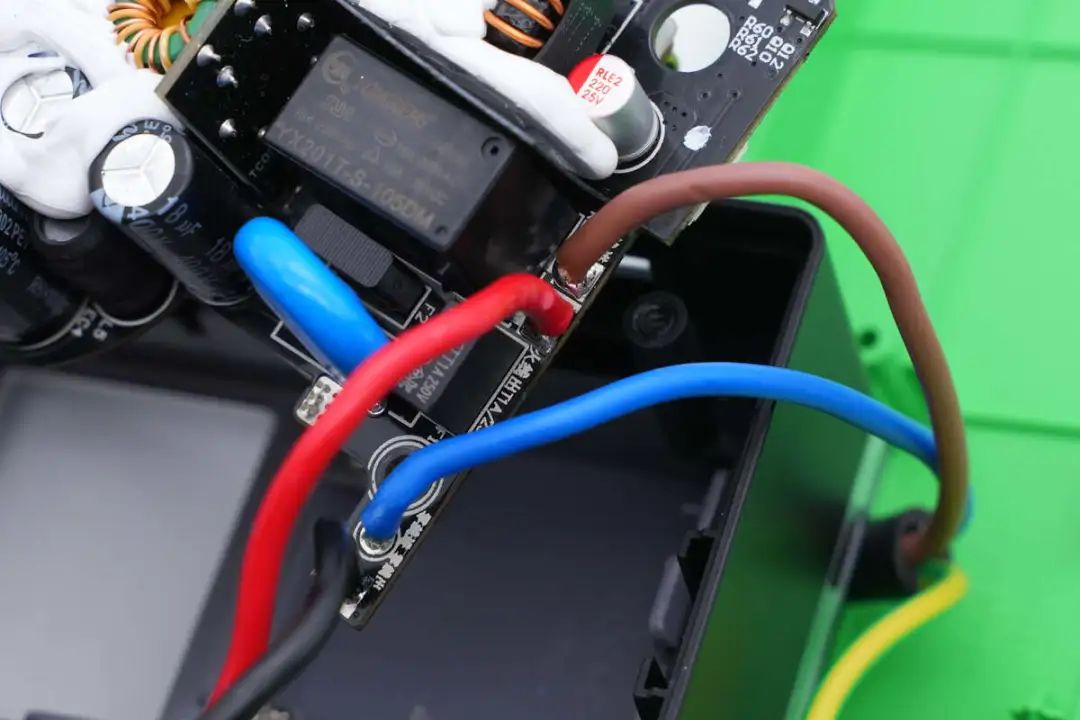

插座火线连接到继电器，用于插座供电控制。
零线经过取样电阻，进行电流检测。

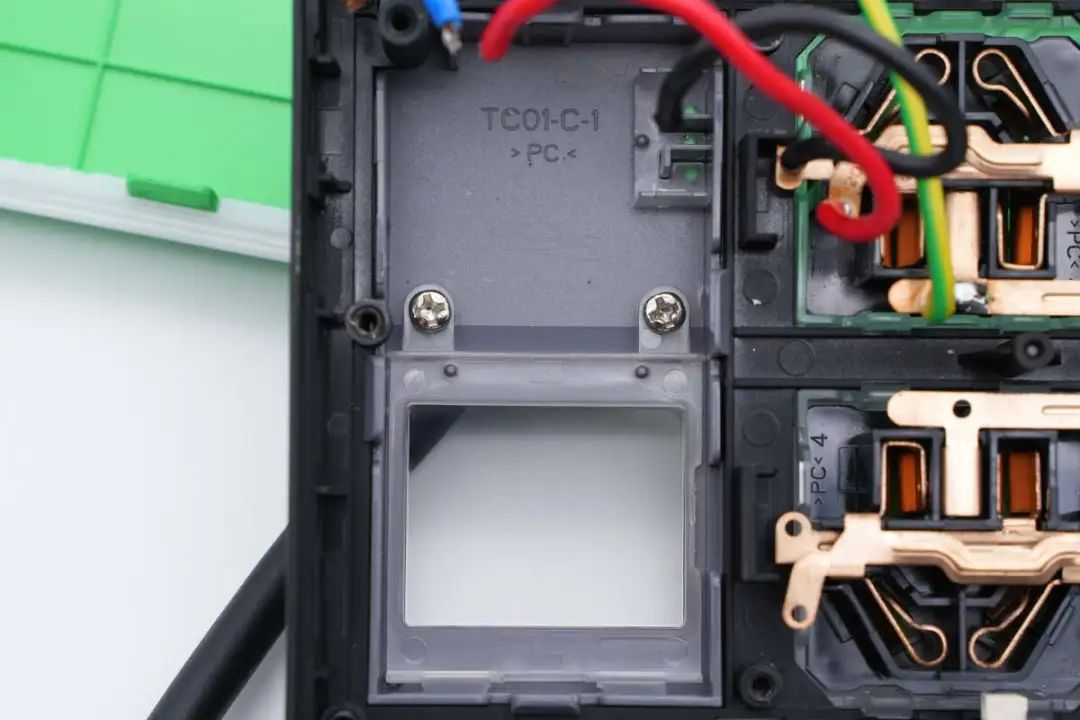

拆解取出快充模块，对应屏幕的位置开窗设计。
屏幕开窗采用螺丝固定。

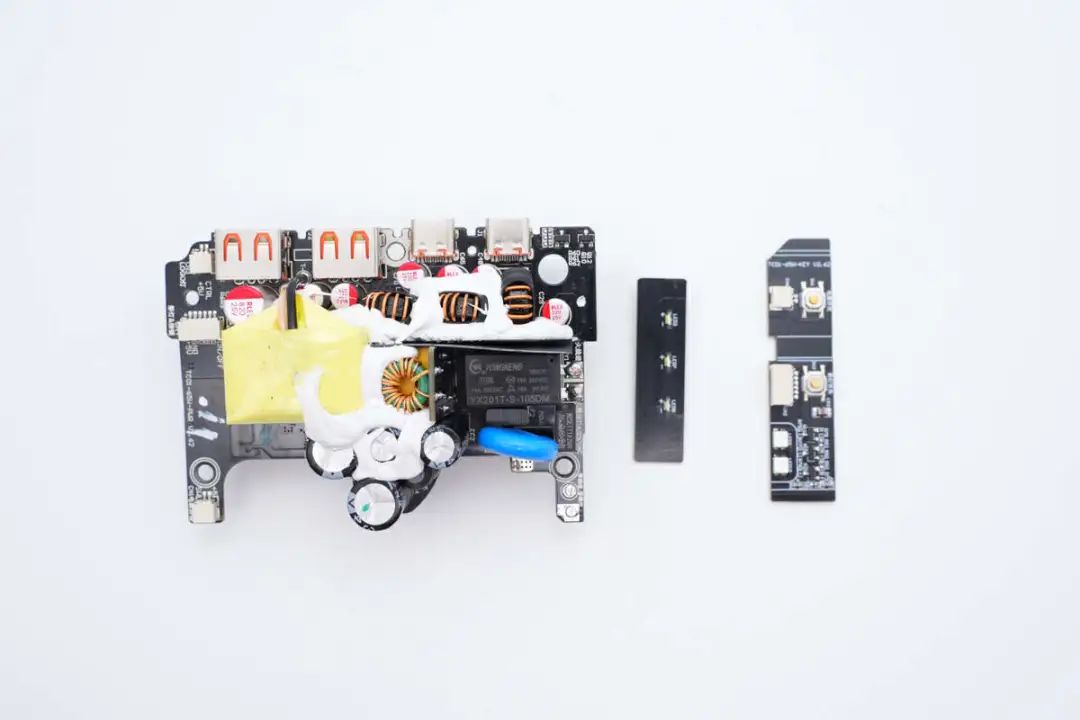

插座内部的快充模块以及照明灯和开关按键小板一览。

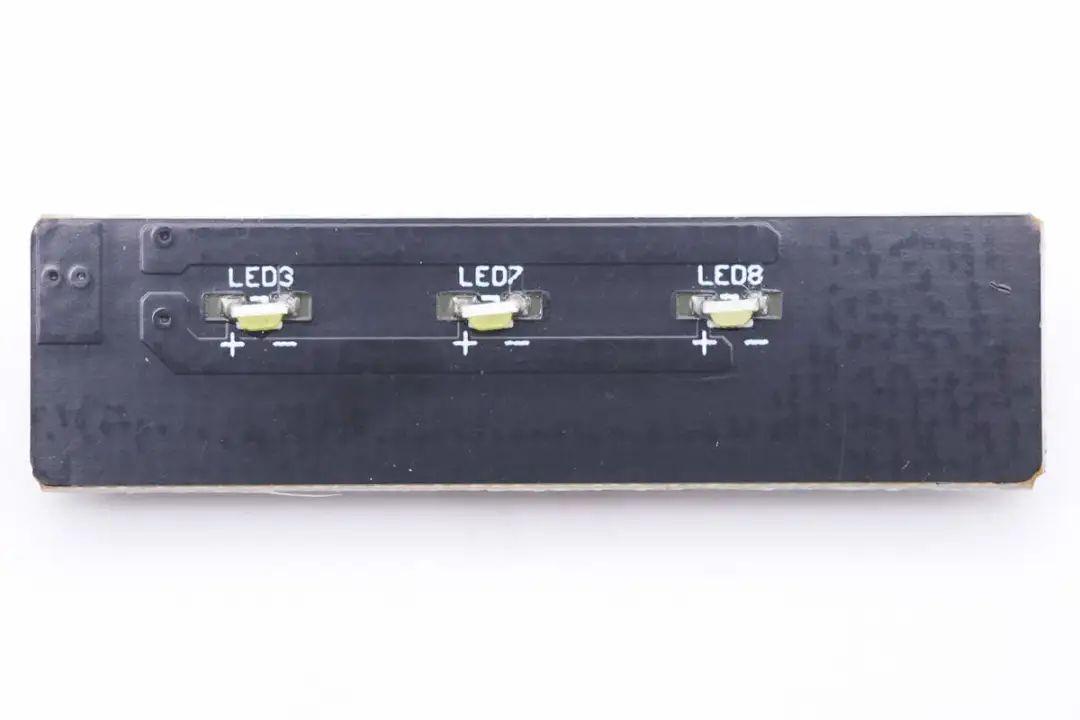

照明灯小板一览，焊接三颗LED灯用于照亮logo。

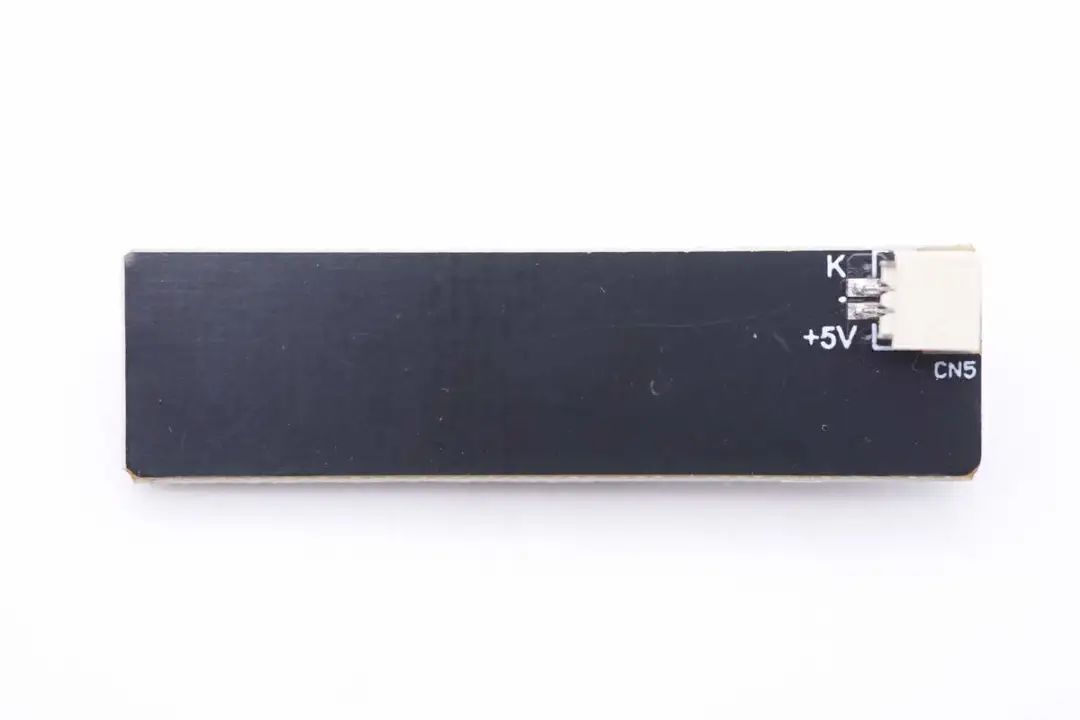

背面焊接供电插座。

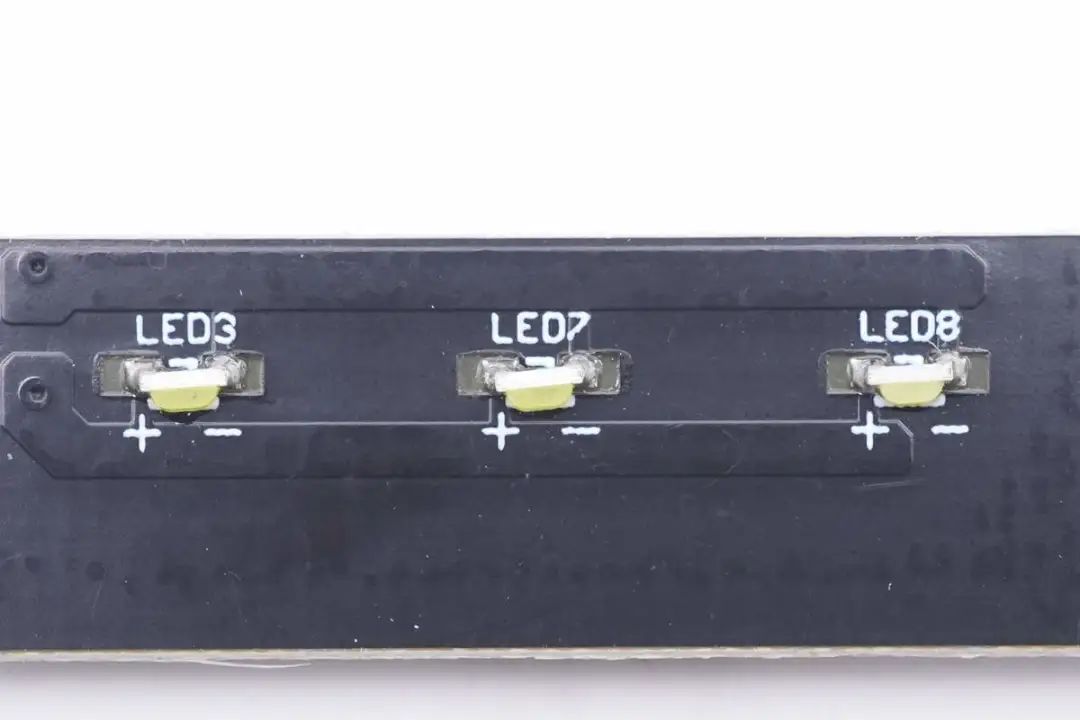

LED指示灯特写，三颗并联。

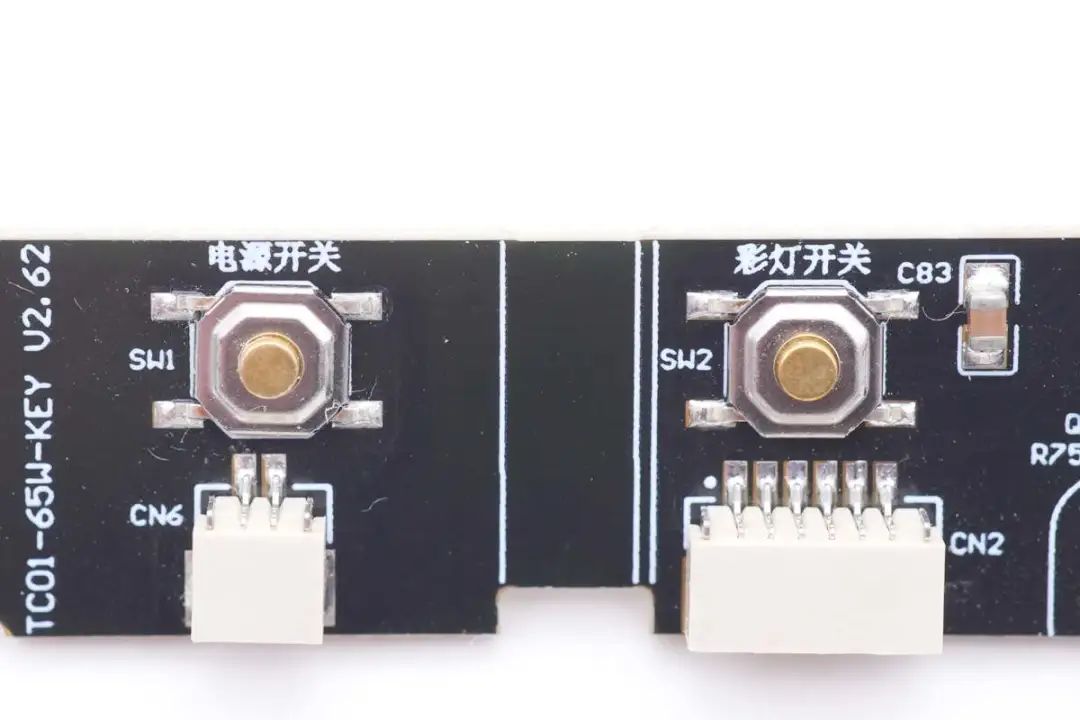

开关按键小板分别焊接电源开关和RGB LED彩灯开关。

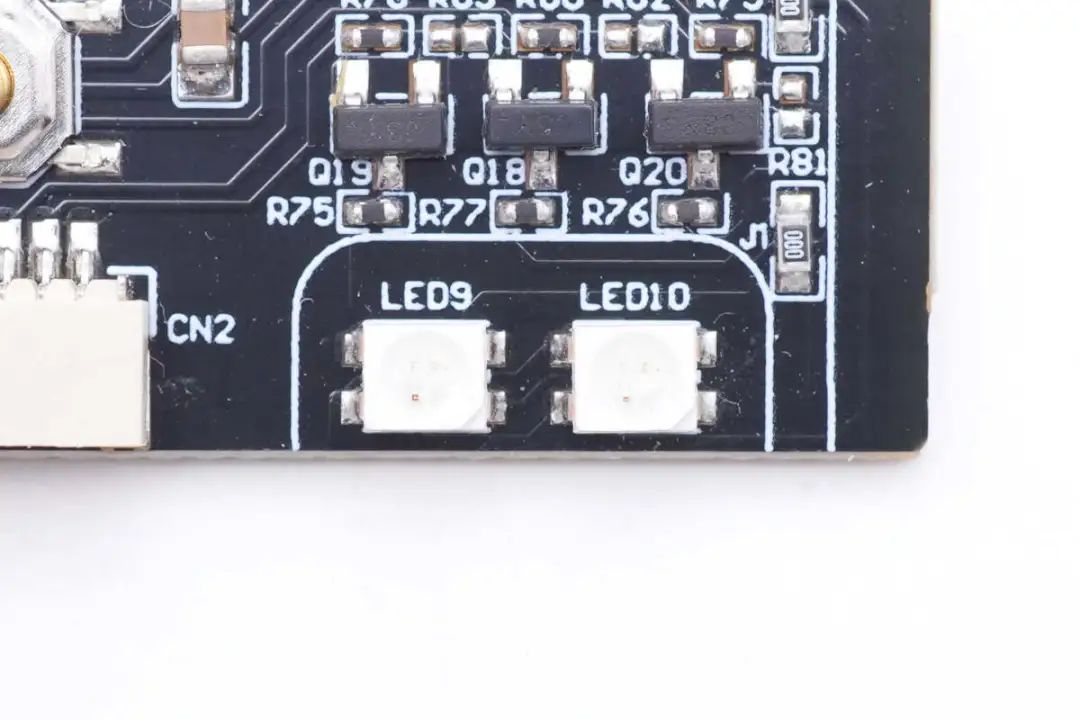

另一侧为两颗RGB LED和对应的驱动管。

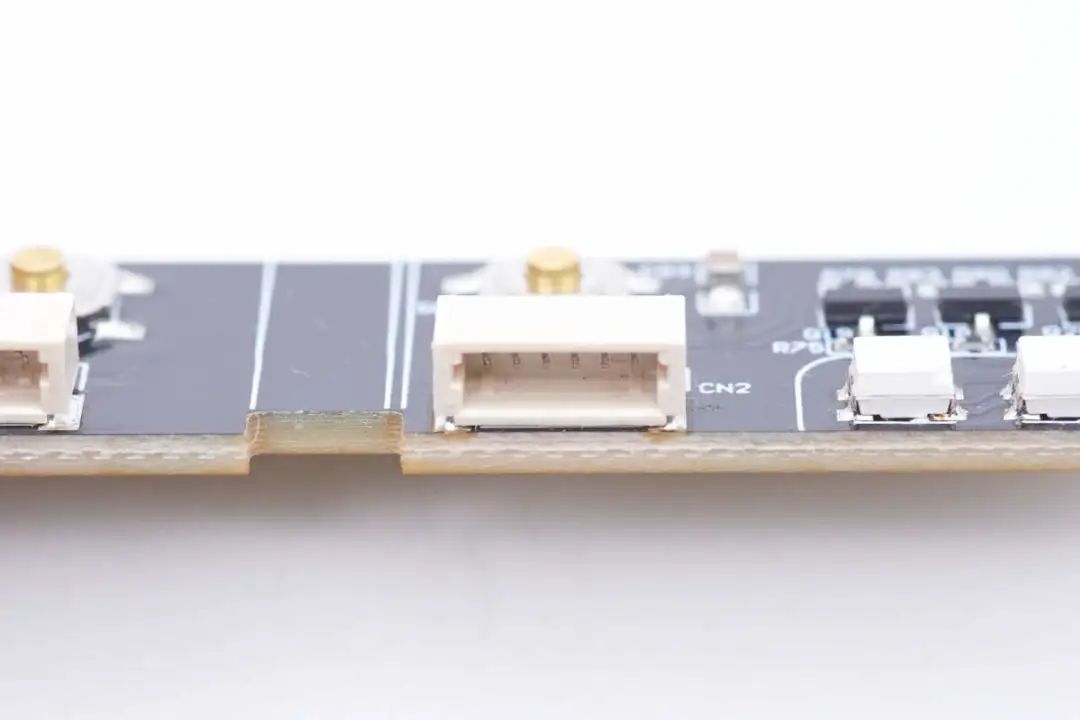

连接插座特写。

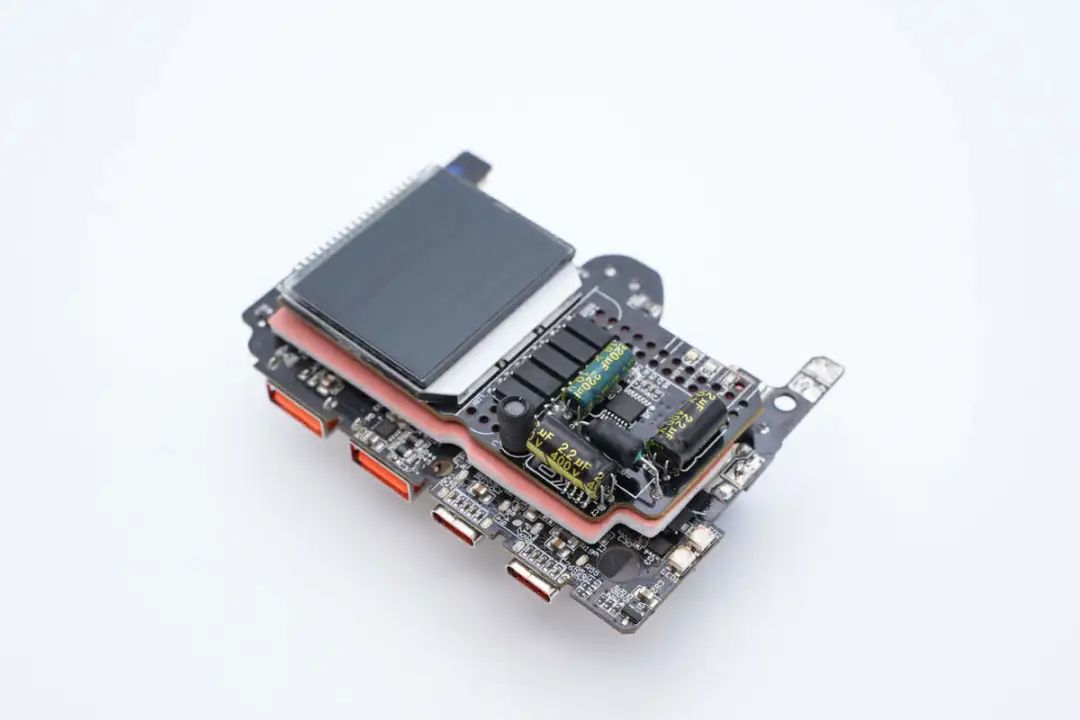

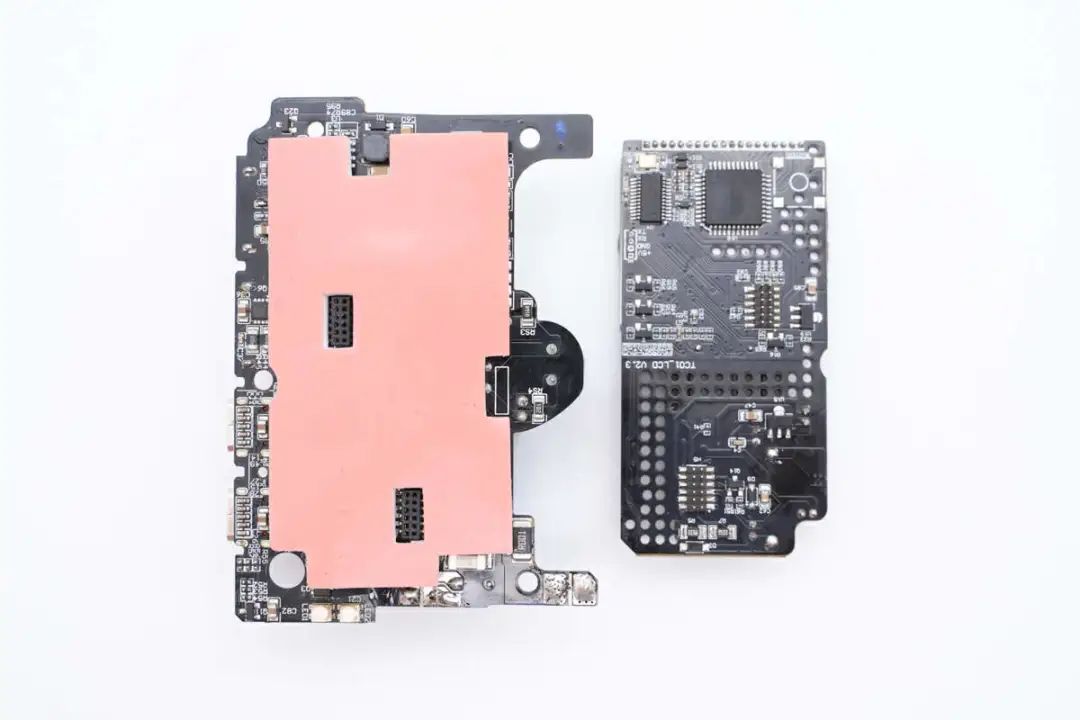

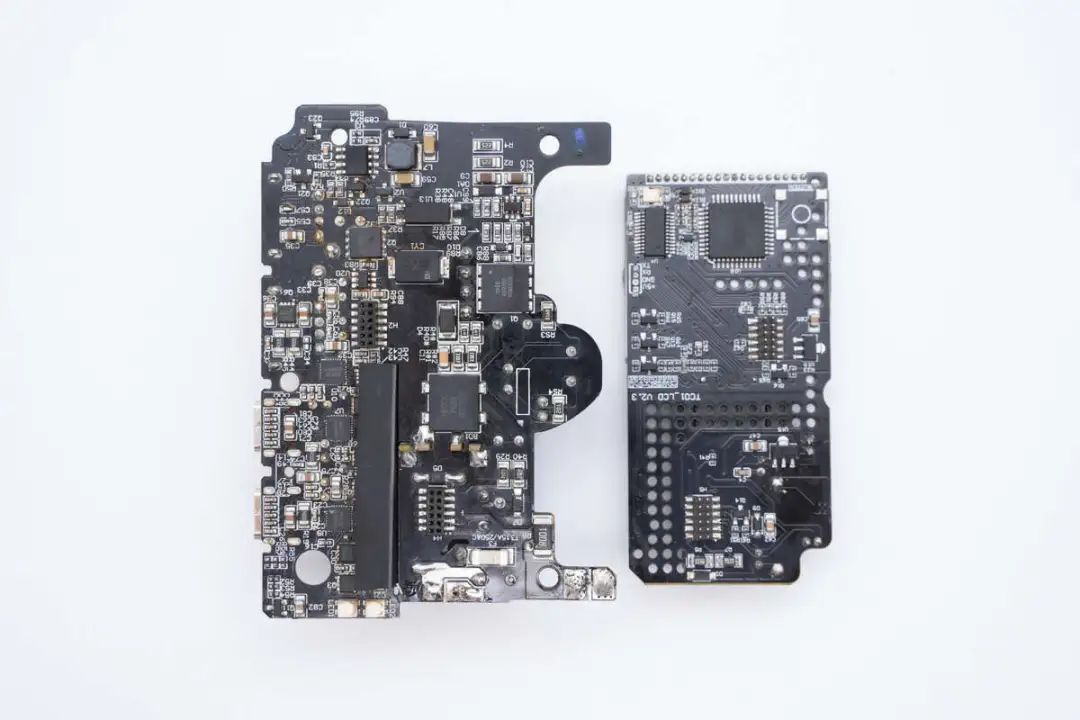

在快充PCBA模块背面还固定一块PCB，用于用电参数显示。
在两片PCB之间粘贴导热垫用于散热。
取下导热垫，在导热垫下方为快充模块的元器件，两片PCB通过排针与插接件连接。

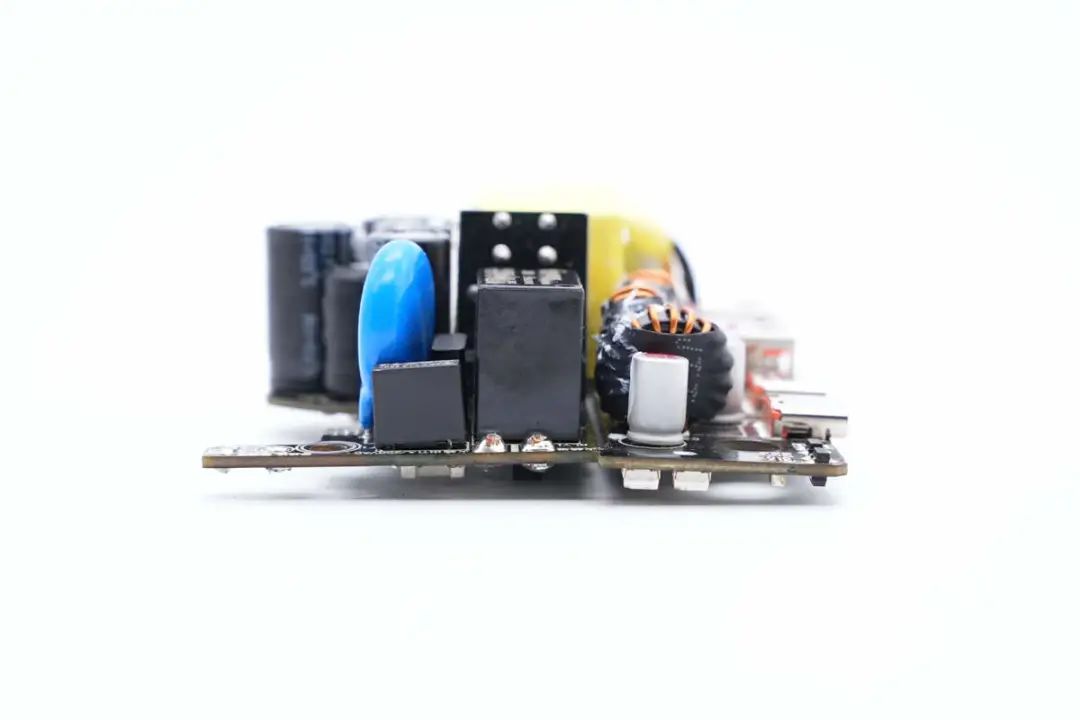

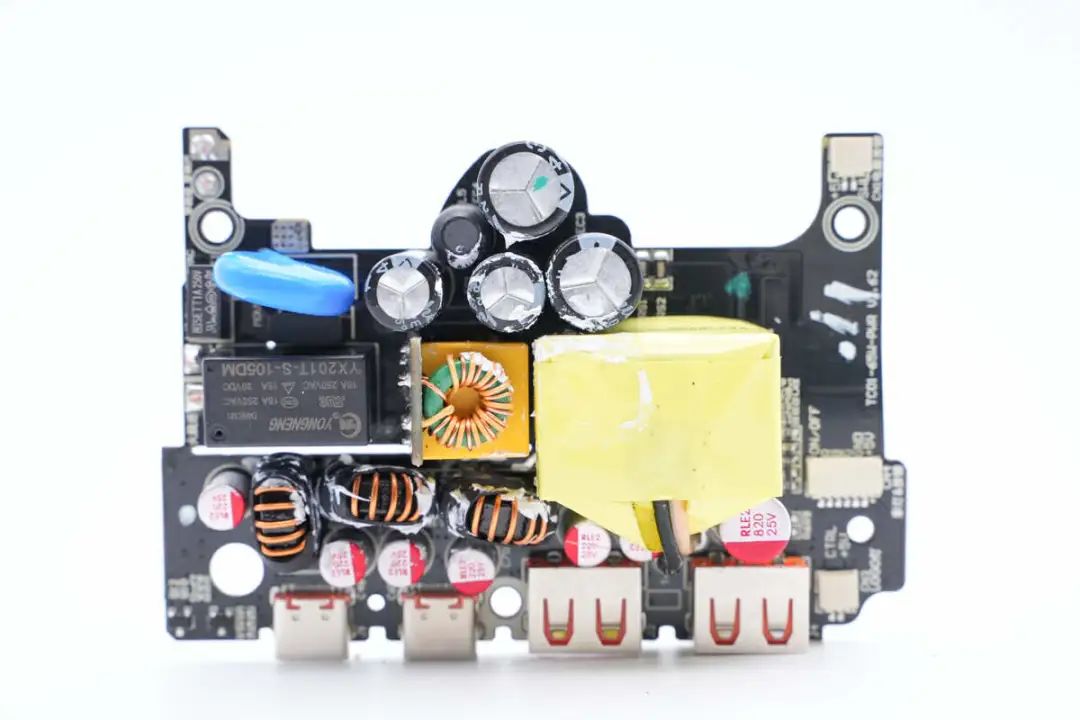

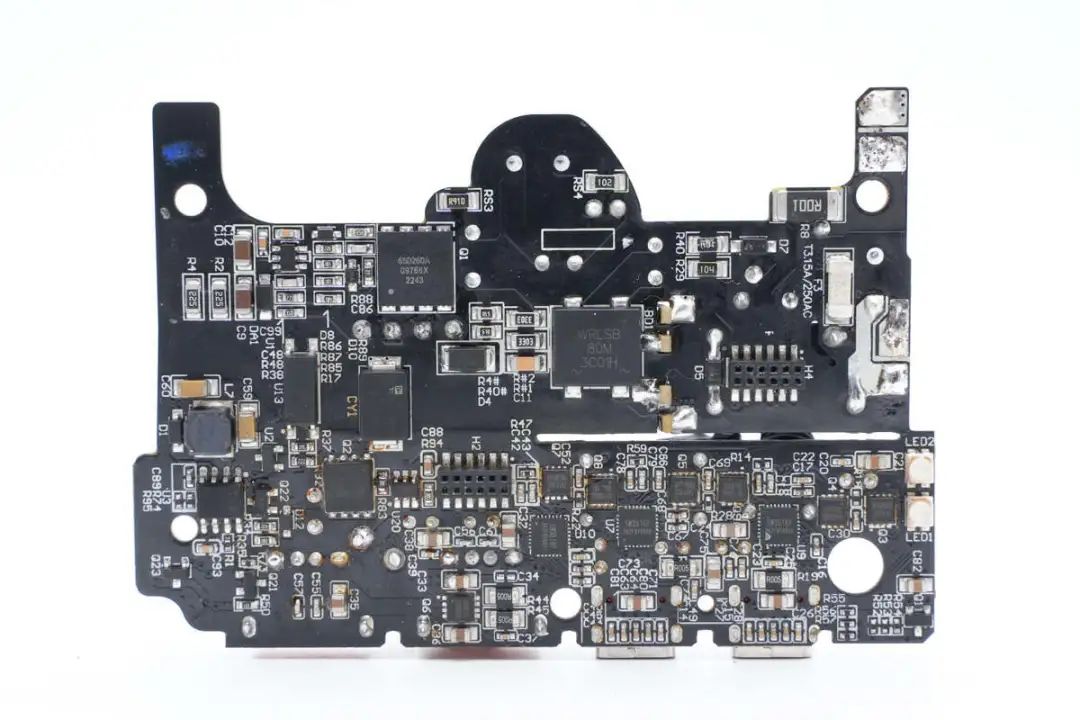

快充模块正面一览，左侧上方为保险丝，压敏电阻和温度保险丝，中间上方为高压滤波电容和差模电感。左侧为继电器，右侧为共模电感和安规电容，右侧为变压器。下方为二次降压电路，焊接降压电感和滤波电容，USB-C和USB-A母座。
背面焊接贴片保险丝，整流桥，主控芯片，氮化镓开关管，反馈光耦和贴片Y电容，次级侧焊接降压主控芯片和降压开关管。

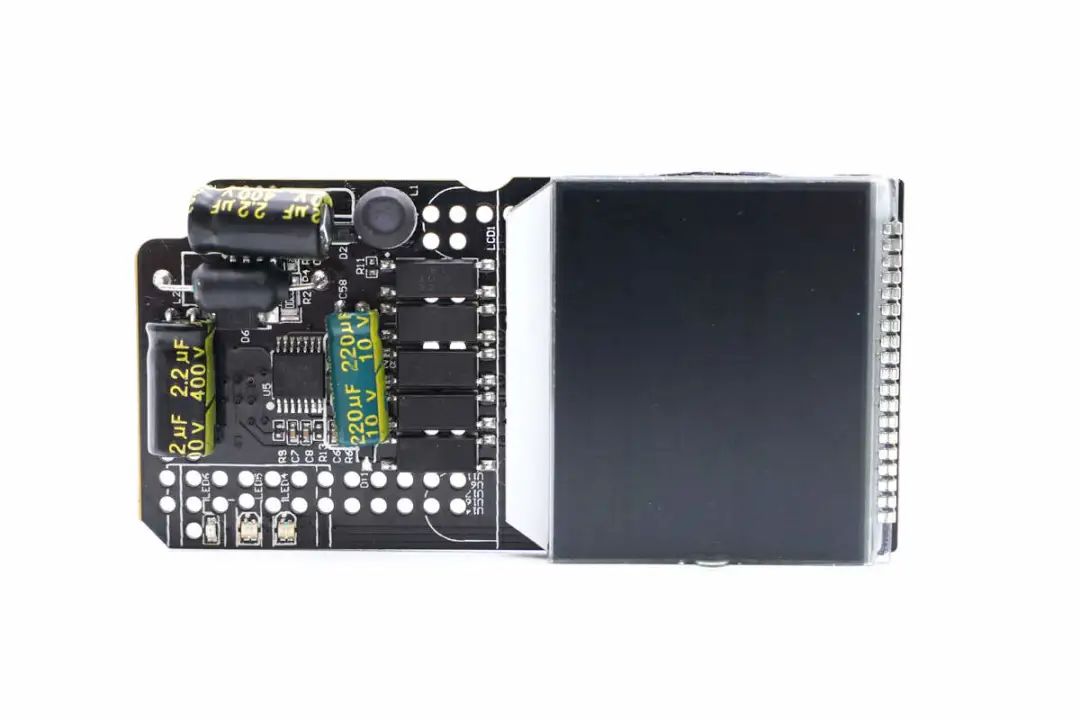

显示小板正面焊接电量采集芯片，液晶屏幕以及通信光耦等元件。

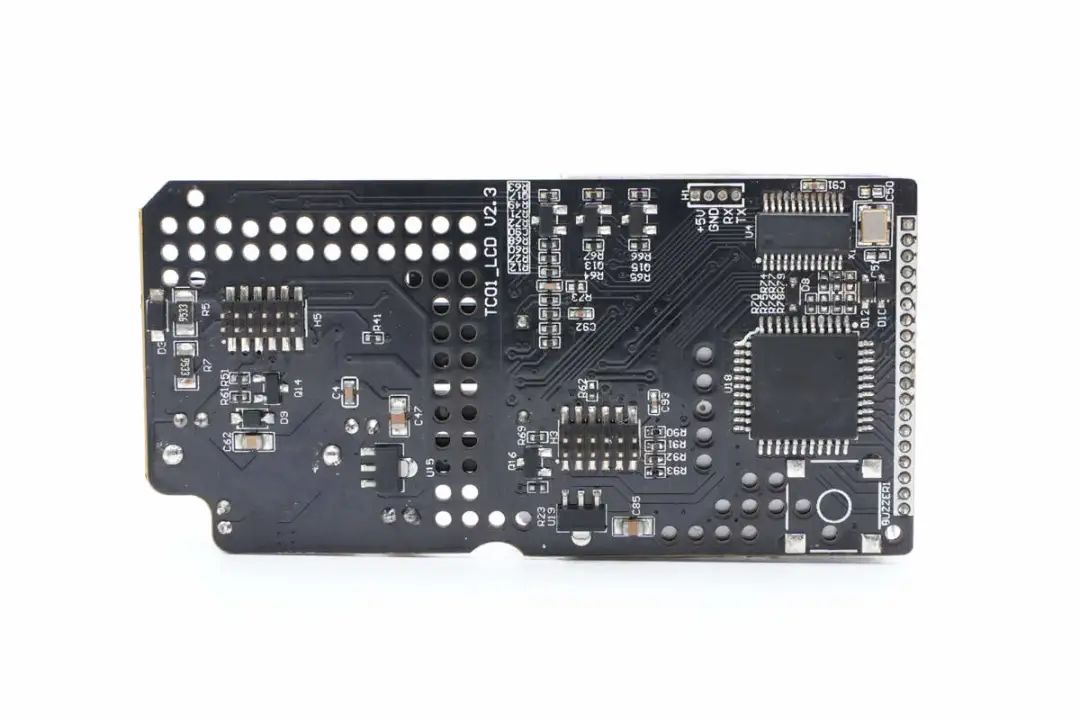

背面焊接一颗MCU和屏幕驱动芯片。
通过对PCBA模块的观察发现，这款快充模块采用反激开关电源设计，搭配同步整流，固定电压输出。输出采用三路独立的同步降压电路，实现四个接口的快充输出以及功率自动分配功能。下面我们就从输入端开始了解整个快充模块的设计和用料。
模块输入端一览，焊接延时保险丝，压敏电阻，温度保险丝，切换供电的继电器，右侧为低压部分，焊接滤波固态电容和降压电感。

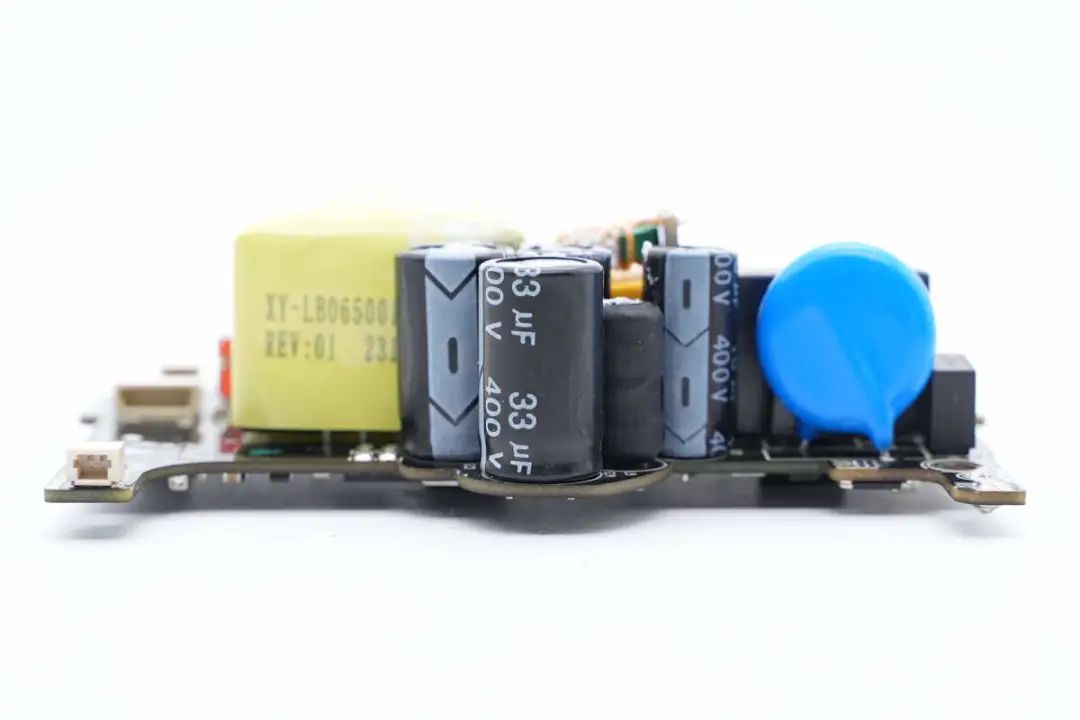

另一面焊接高压滤波电容和蓝色压敏电阻。

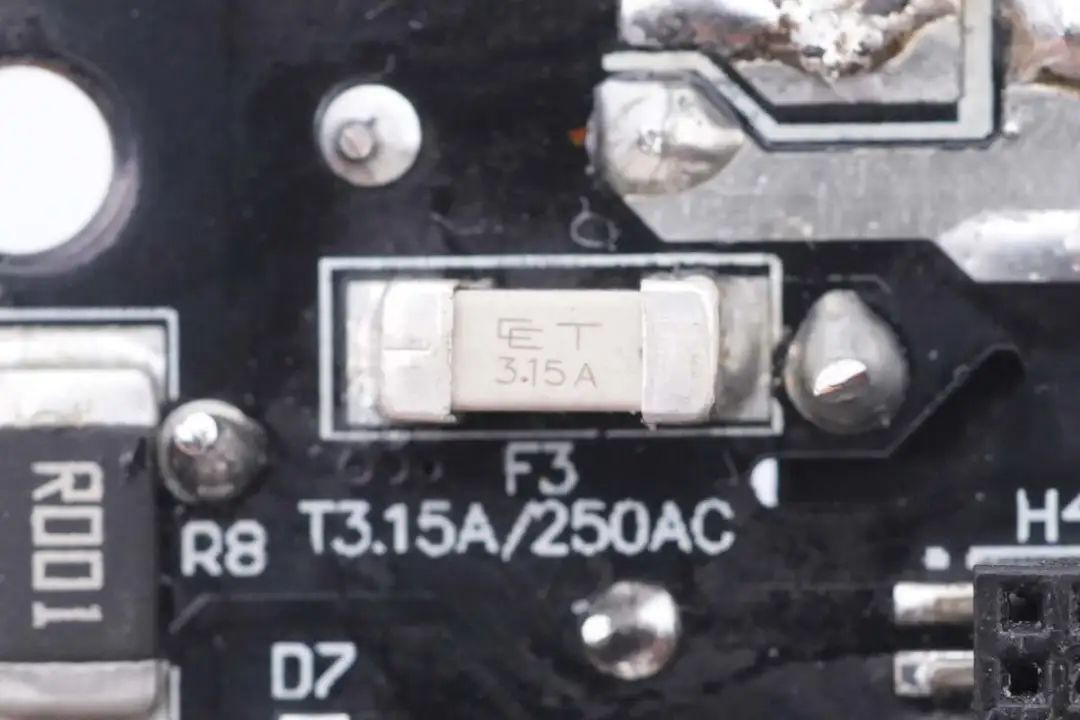

贴片保险丝来自诚润电子，规格为3.15A，用于快充模块的输入过流保护。

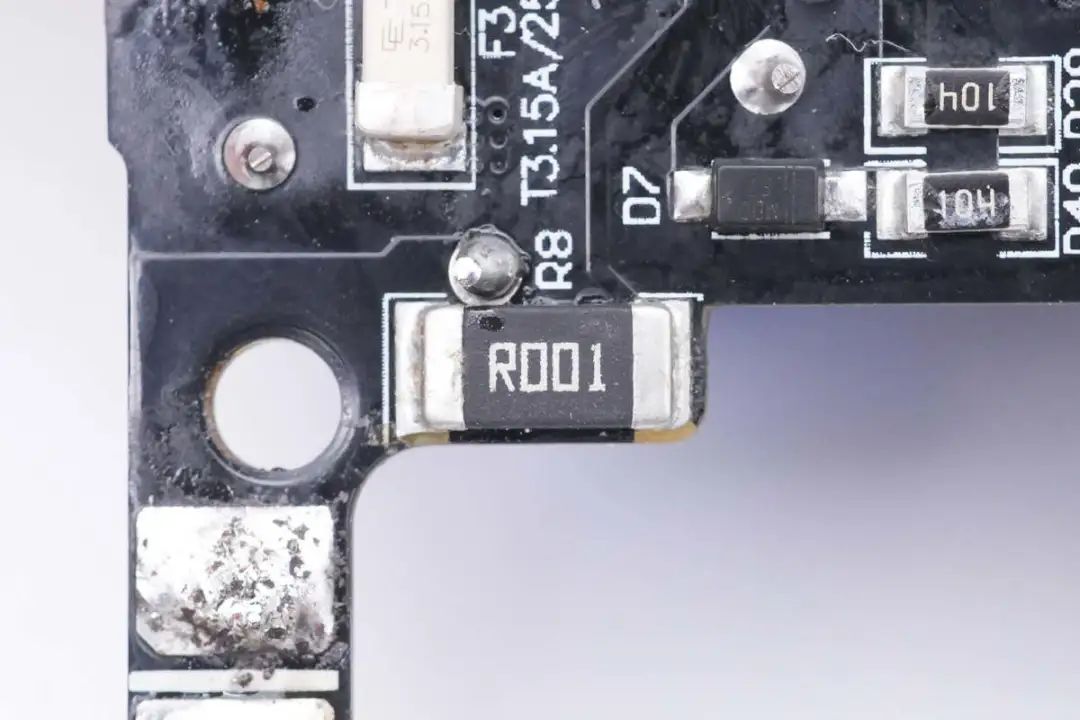

用于检测插座交流输出功率的1mΩ取样电阻。

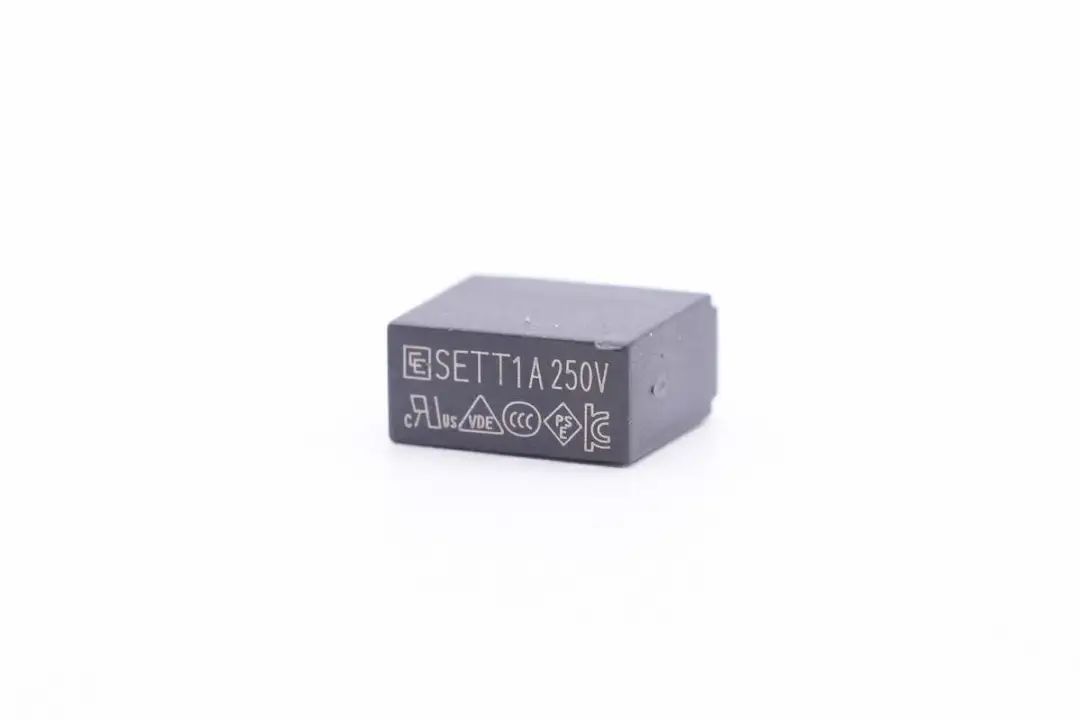

另一颗保险丝同样来自诚润电子，规格为1A 250V，用于电量采集小板的供电保护。

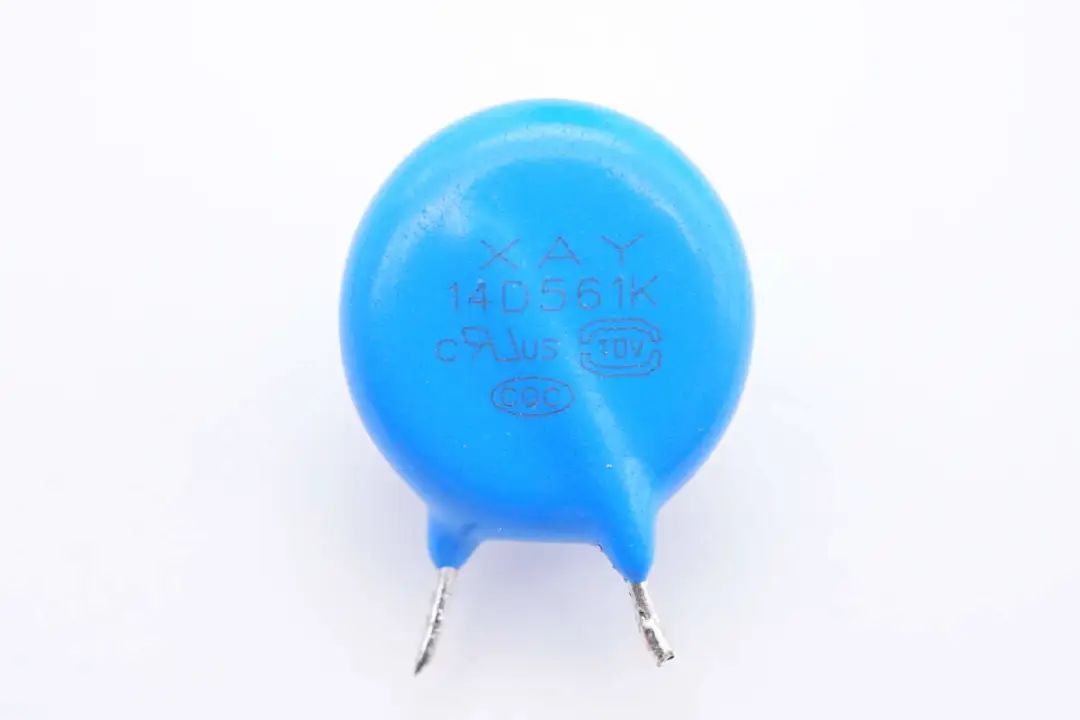

14D561K 压敏电阻用于浪涌过压保护。

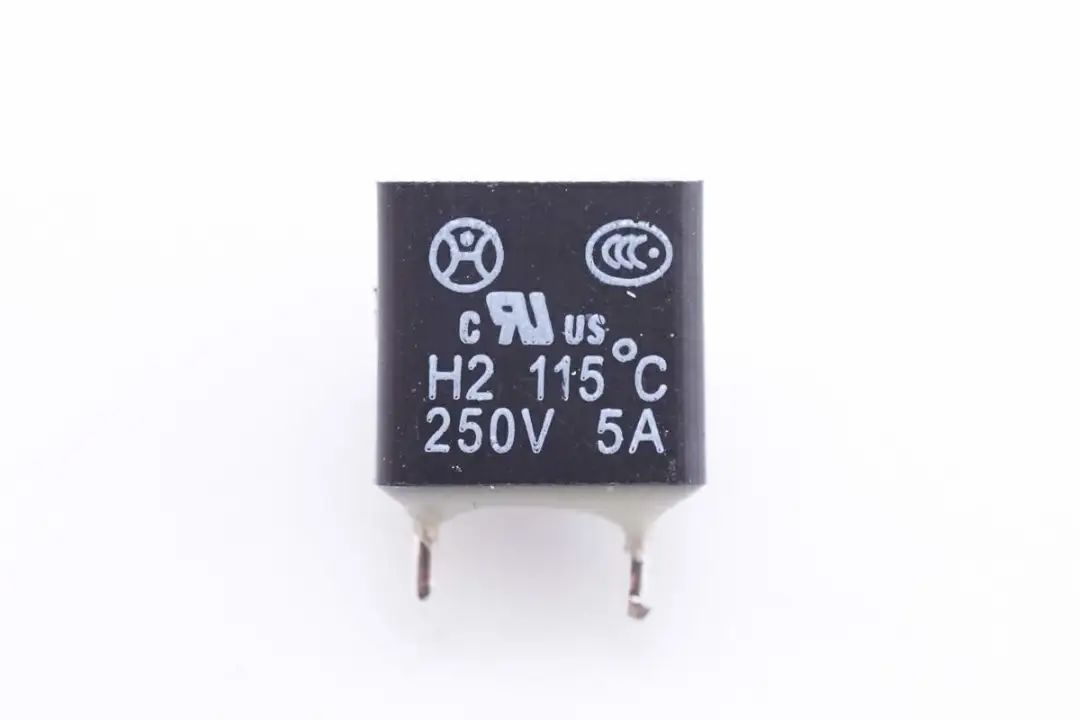

与压敏电阻串联的115℃温度保险丝用于压敏电阻过热保护。

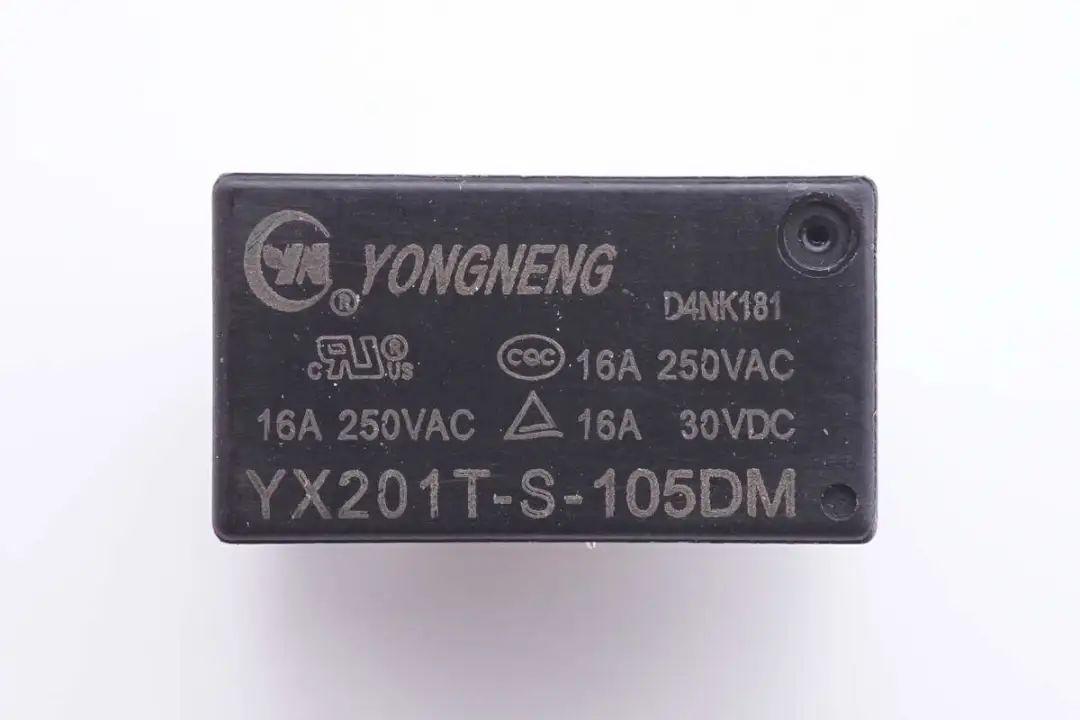

用于控制插座AC输出的继电器来自永能，型号YX201T-S-105DM，触点容量为16A，线圈电压5V。

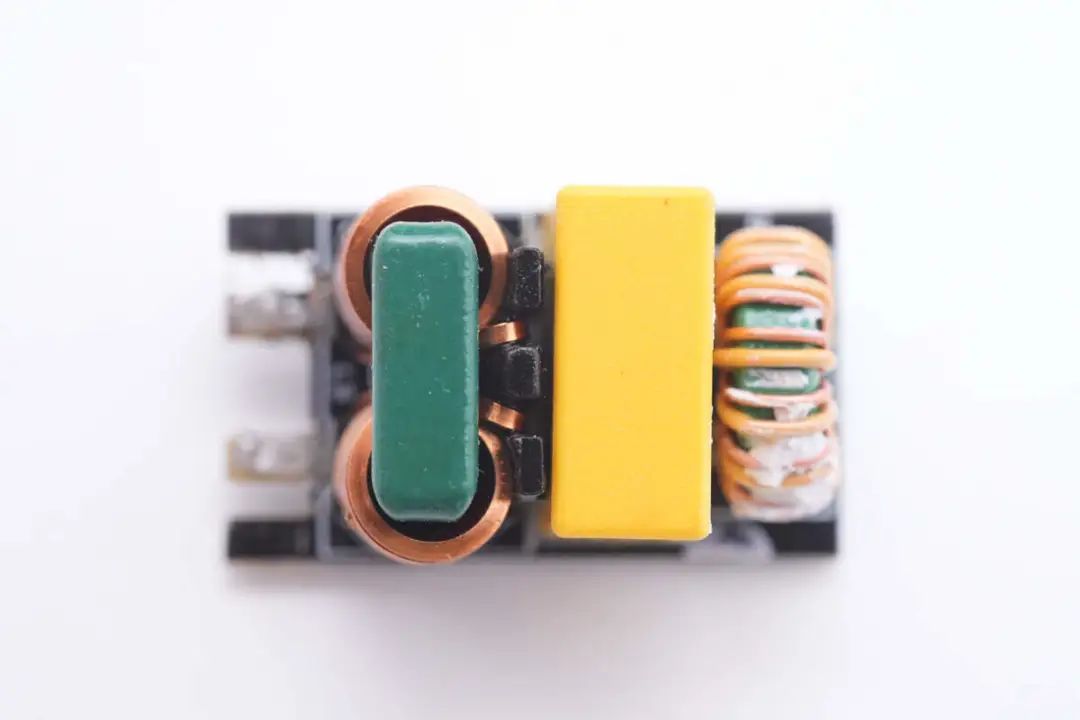

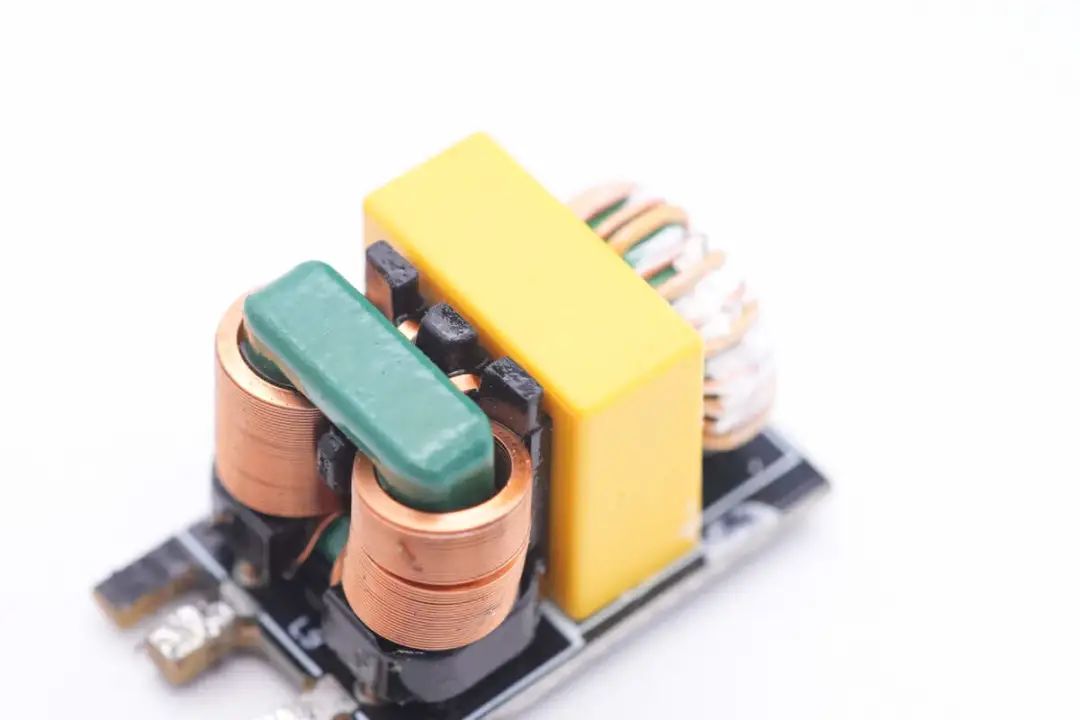

共模电感和安规X2电容焊接在垂直小板上，充分利用空间。

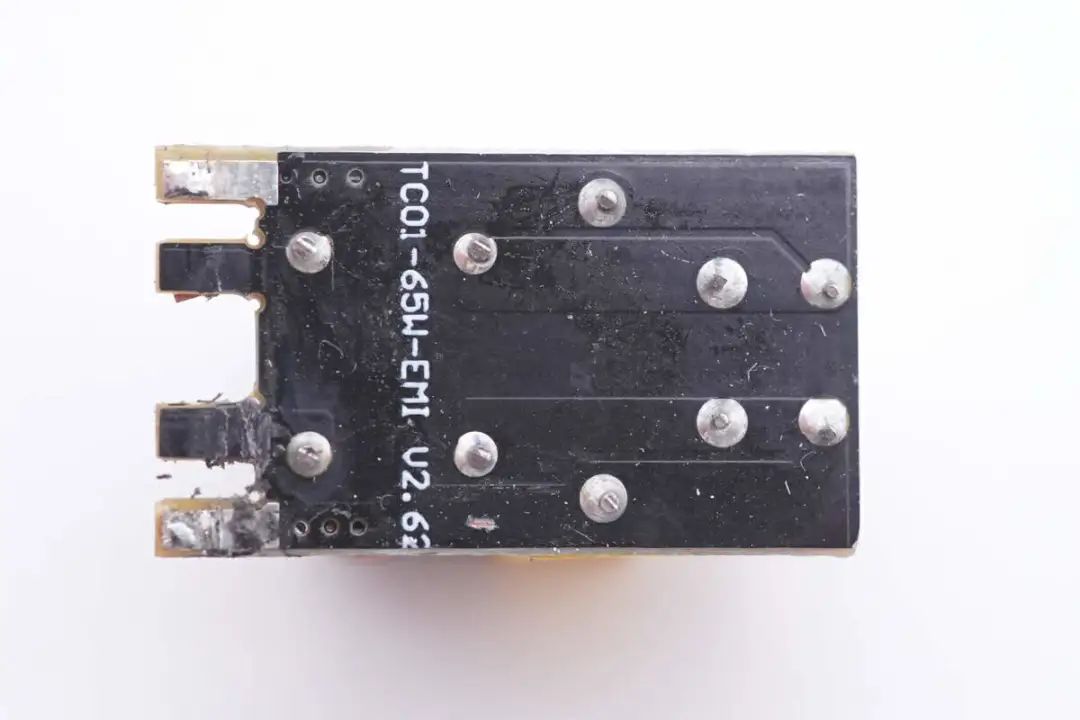

小板背面没有焊接元件。

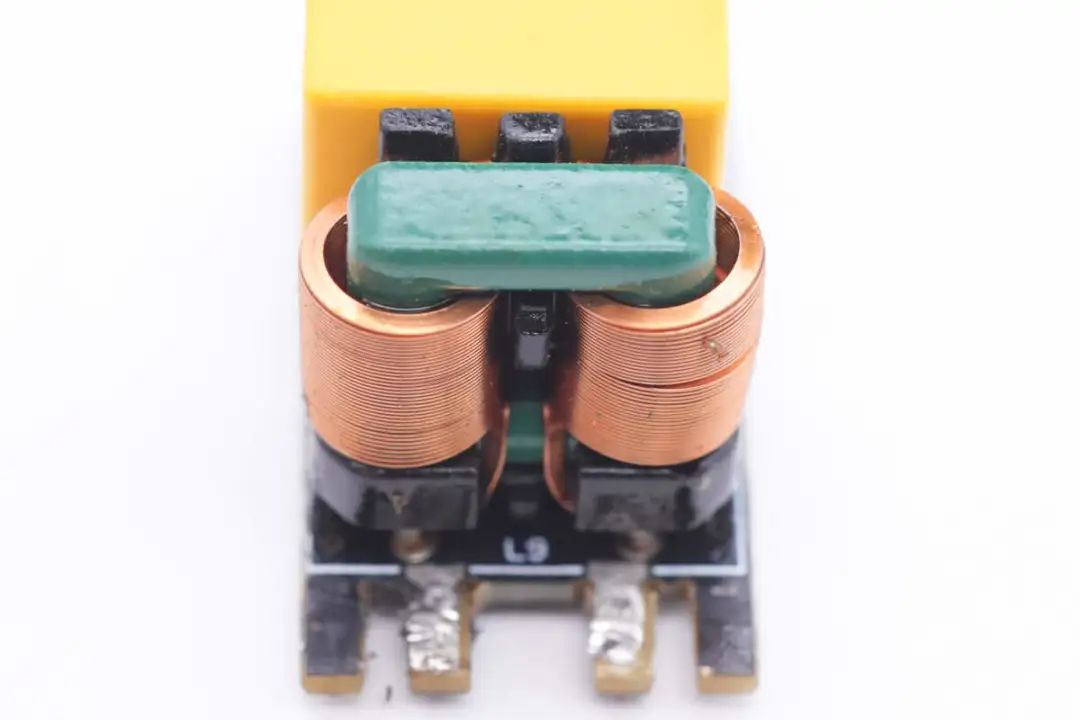

第一级共模电感采用绝缘线和漆包线绕制。
在两颗共模电感之间是黄色安规X2电容。

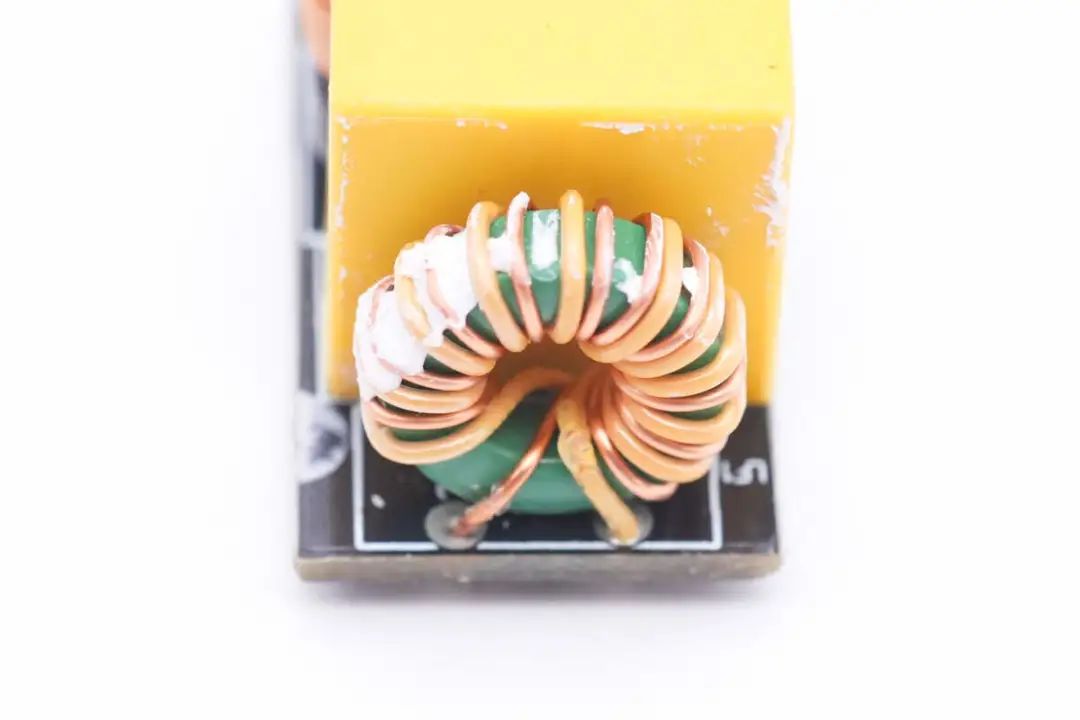

第二级共模电感采用扁铜线绕制。

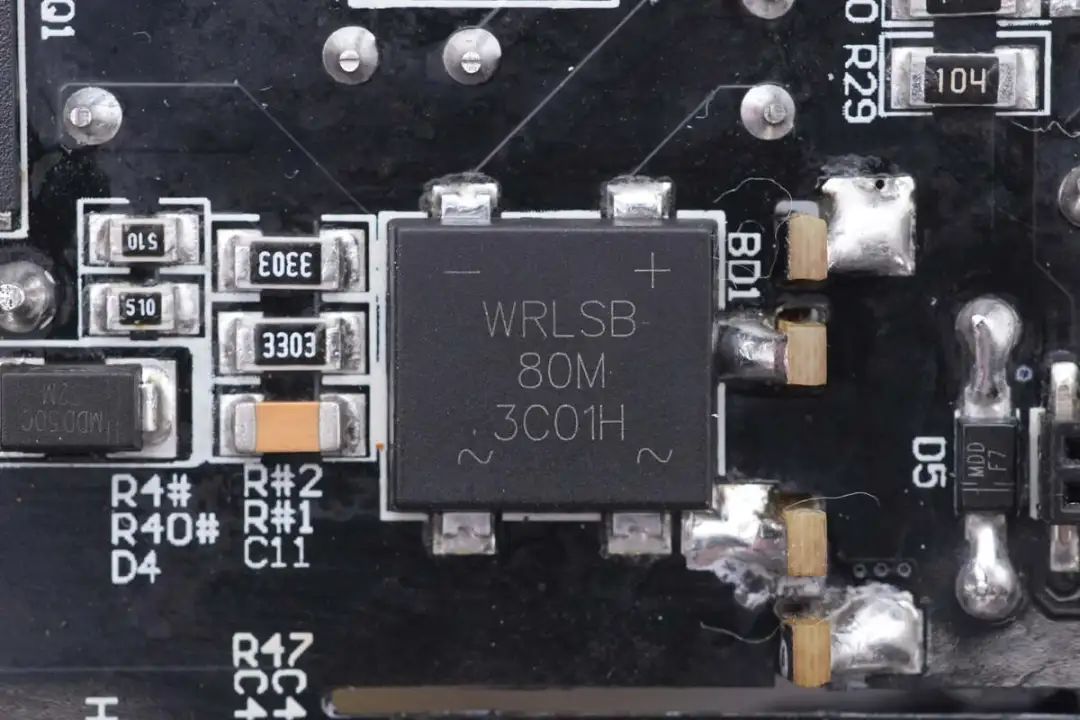

整流桥来自深圳市沃尔德实业有限公司，型号WRLSB80M，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。

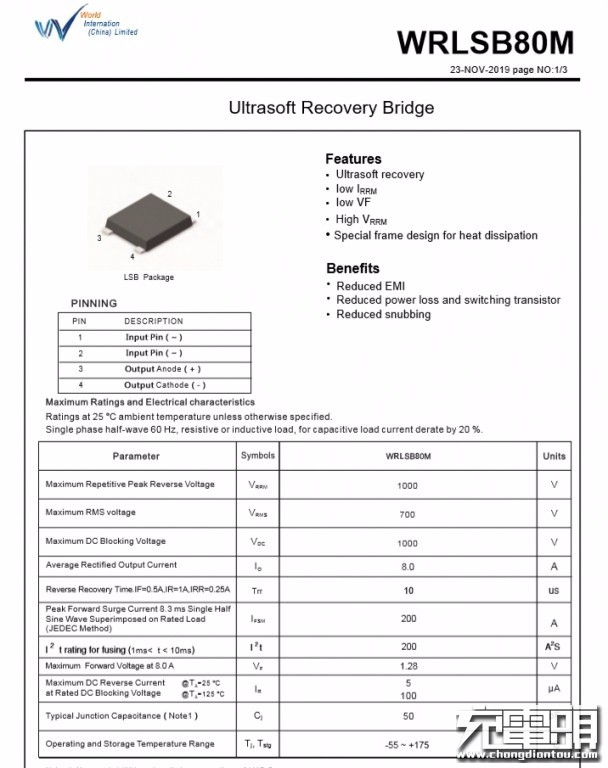

沃尔德 WRLSB80M 资料信息。
充电头网拆解了解到，沃尔德的软桥还被摩米士100W 2A2C氮化镓快充、努比亚1A1C 45W氘锋氮化镓快速充电器、公牛65W PD快充插座、麦多多2C1A 65W氮化镓充电器、鸿达顺65W 氮化镓充电器、OPPO 50W饼干氮化镓快充、ROCK 65W氮化镓充电器等多款快充产品采用，产品性能获得客户一致认可。

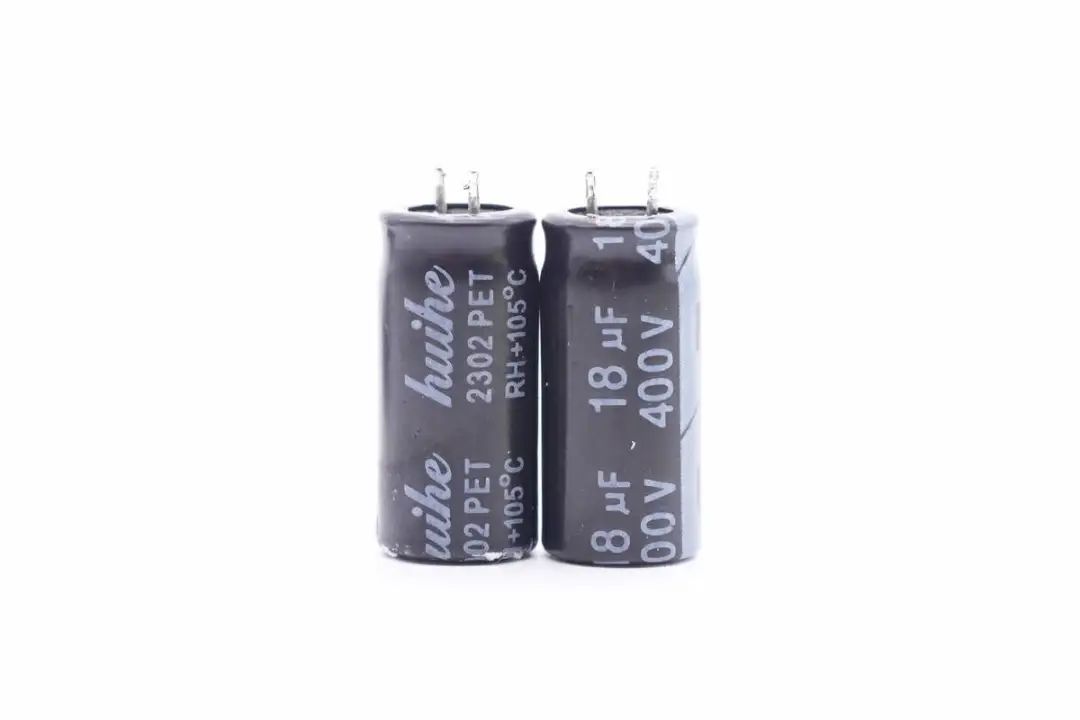

高压滤波电容为huihe品牌，两颗规格为18μF 400V。

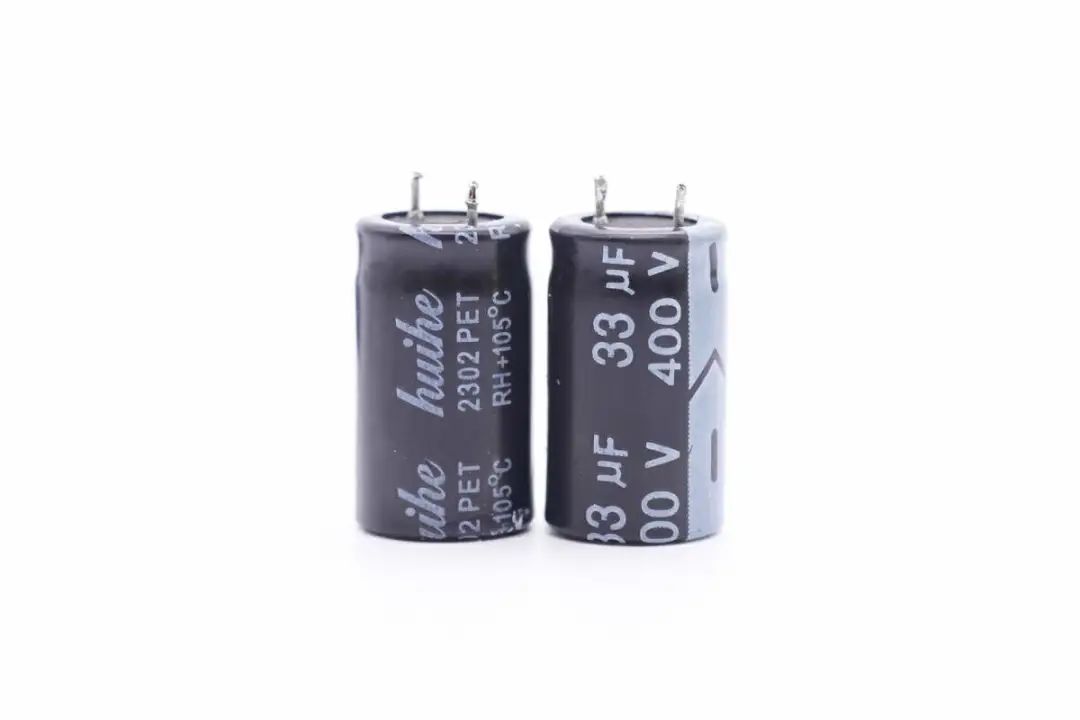

另两颗规格为33μF 400V，总滤波电容容量为102μF。

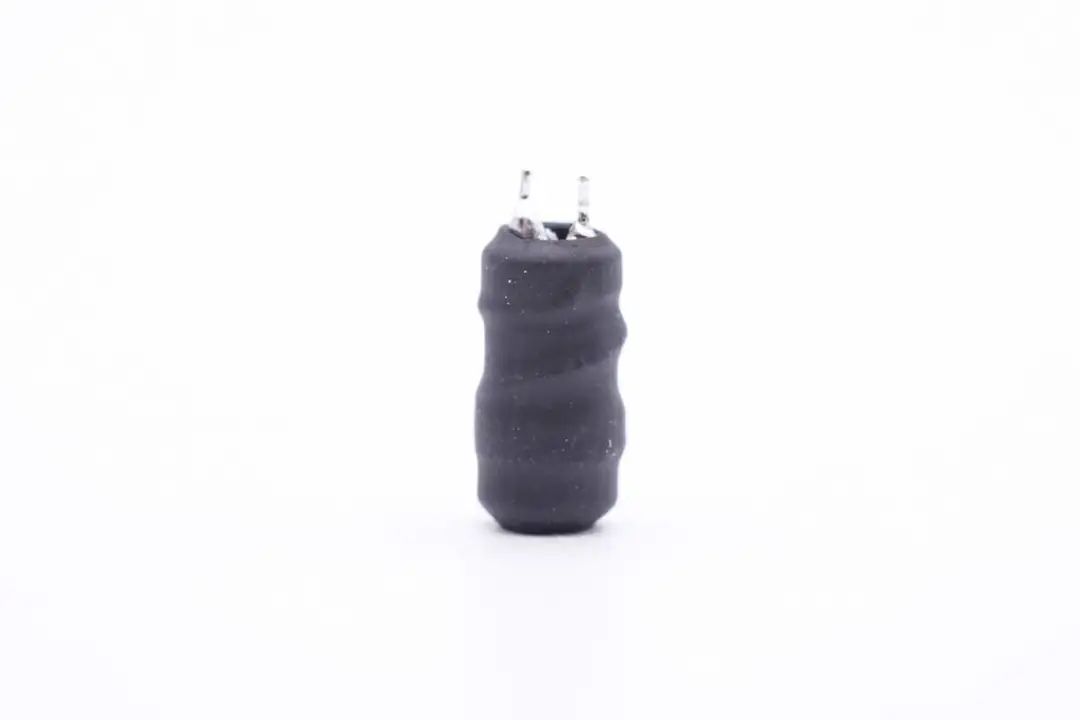

差模电感采用工字磁芯绕制，外套热缩管绝缘。

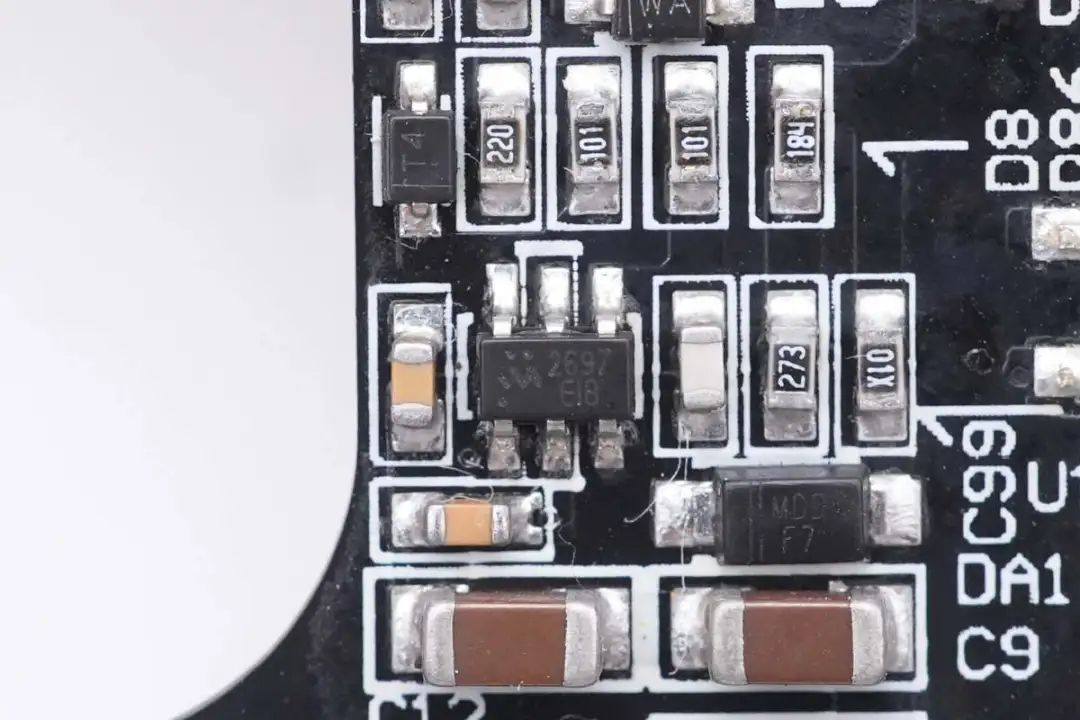

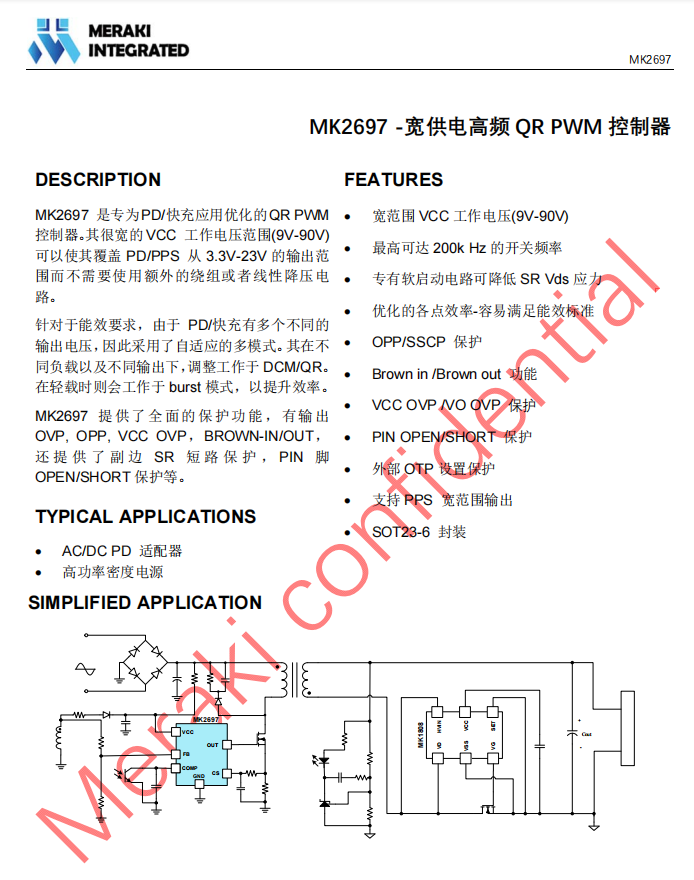

开关电源主控芯片采用茂睿芯MK2697，这是专为PD/快充应用优化的QR PWM控制器。该控制器宽VCC工作电压范围(9V-90V) 可以使其覆盖PD/PPS从3.3V-23V的输出范 围而不需要使用额外的辅助绕组或者线性降压电路。
MK2697采用了茂睿芯自主知识产权的驱动技术，同步优化初级和次级功率管电压应力。高达200kHz的工作频率，支持高频小体积的PD快充电源设计。
针对于能效要求，由于PD/快充有多个不同的输出电压，因此MK2697采用了自适应的多模式。其在不同负载以及不同输出下，调整工作于不同频率的QR模式。在轻载时则会工作于burst模式，以提升效率。
MK2697提供了全面的保护功能，有输出OVP、OPP、VCC、OVP、BROWN-IN/OUT， 还提供了副边SR短路保护， PIN脚OPEN/SHORT保护等丰富的保护功能。
充电头网拆解了解到，采用茂睿芯快充方案的还有爱莎瓦特65W 2A1C氮化镓快充、倍思QC5 100W氮化镓充电器、REMAX 20W 1A1C快充充电器、air-J 18W 1A1C快充充电器、诺基亚20W PD快充、海陆通20W PD快充、大麦20W PD快充等产品采用。

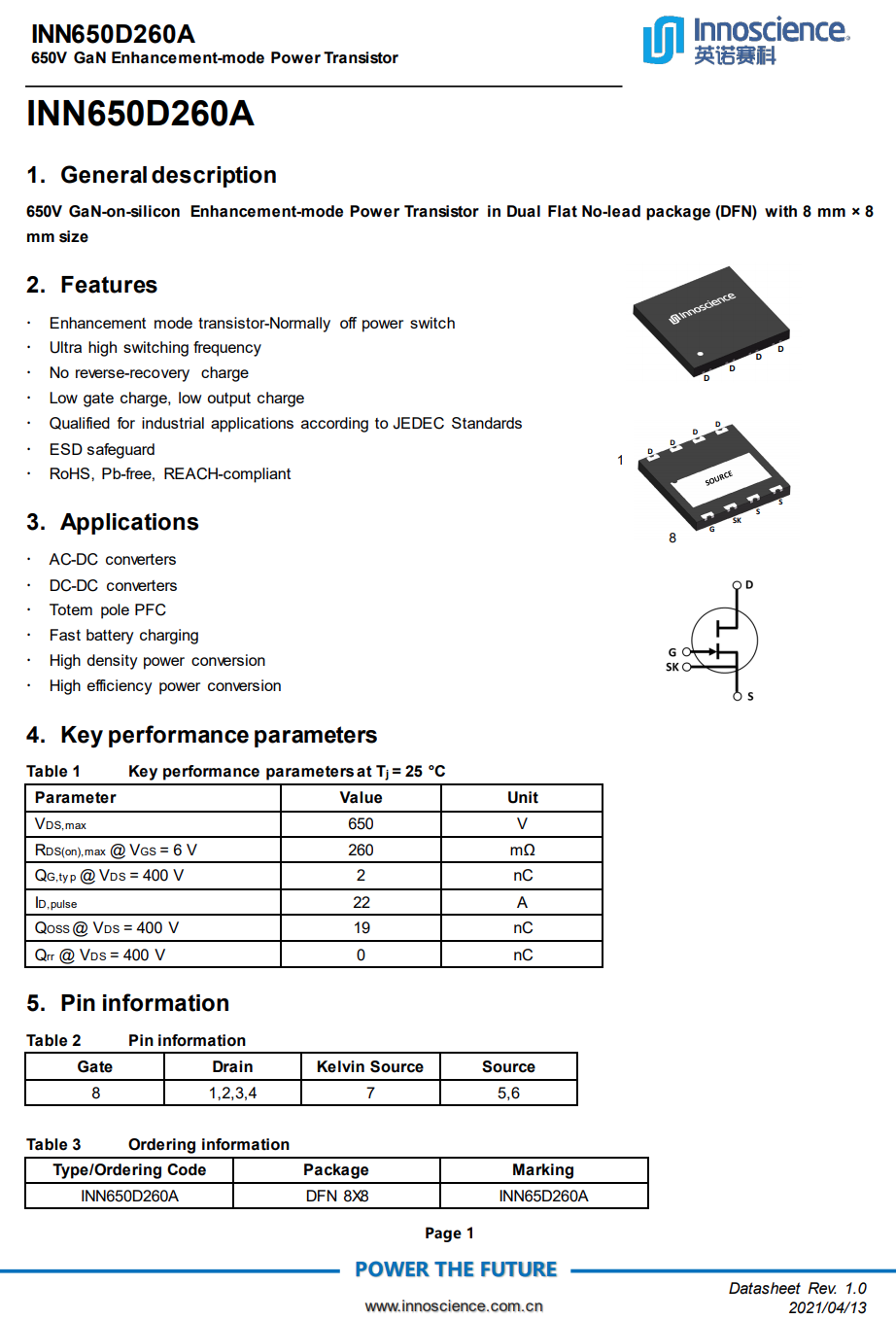

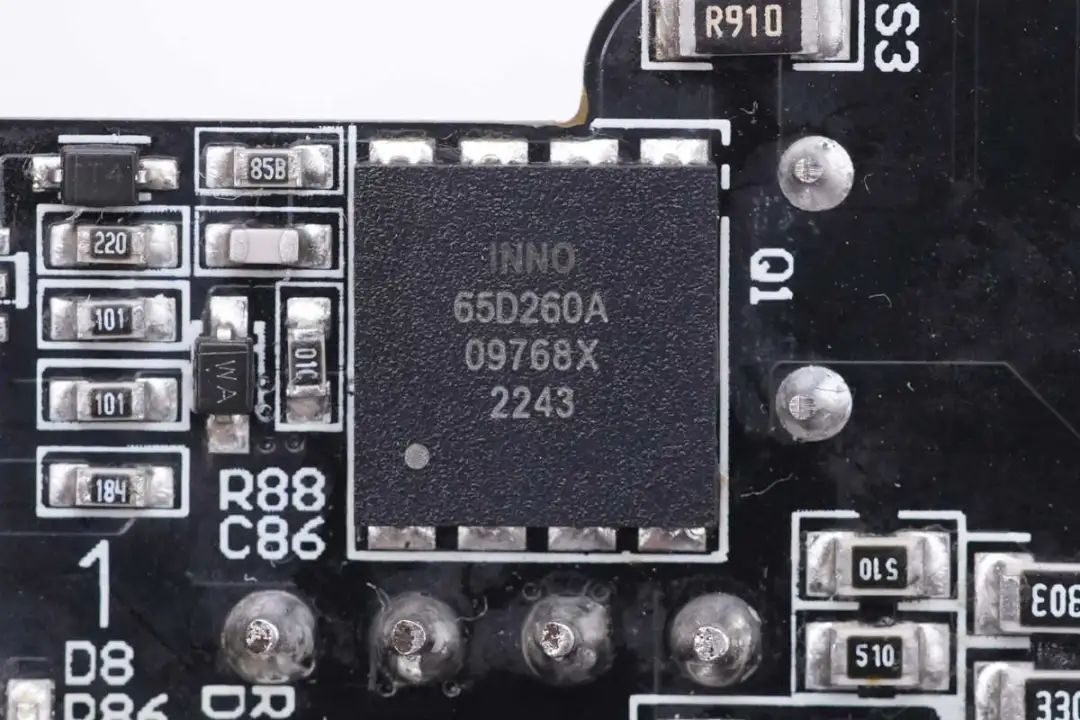

氮化镓功率开关管采用英诺赛科INN650D260A，这是一颗导阻为260mΩ的氮化镓开关管，支持650V耐压，峰值耐压750V。得益于工艺改进，相比英诺赛科之前的氮化镓器件，单位面积Ron更小，具备更小的导通损耗，性能有明显的提升。
英诺赛科INN650D260A采用DFN8*8封装，支持超高开关频率，适用于65-120W的反激拓扑、120-200W的LLC拓扑、AC-DC和DC-DC开关电源，图腾柱PFC，电池快充等高功率密度高能效功率转换。
充电头网拆解了解到，英诺赛科氮化镓芯片目前已被三星，OPPO，VIVO，联想，雅迪，LG，华硕，安克，努比亚，倍思，绿联，闪极等多家知名品牌和厂商所采用，出货量突破1.7亿颗。

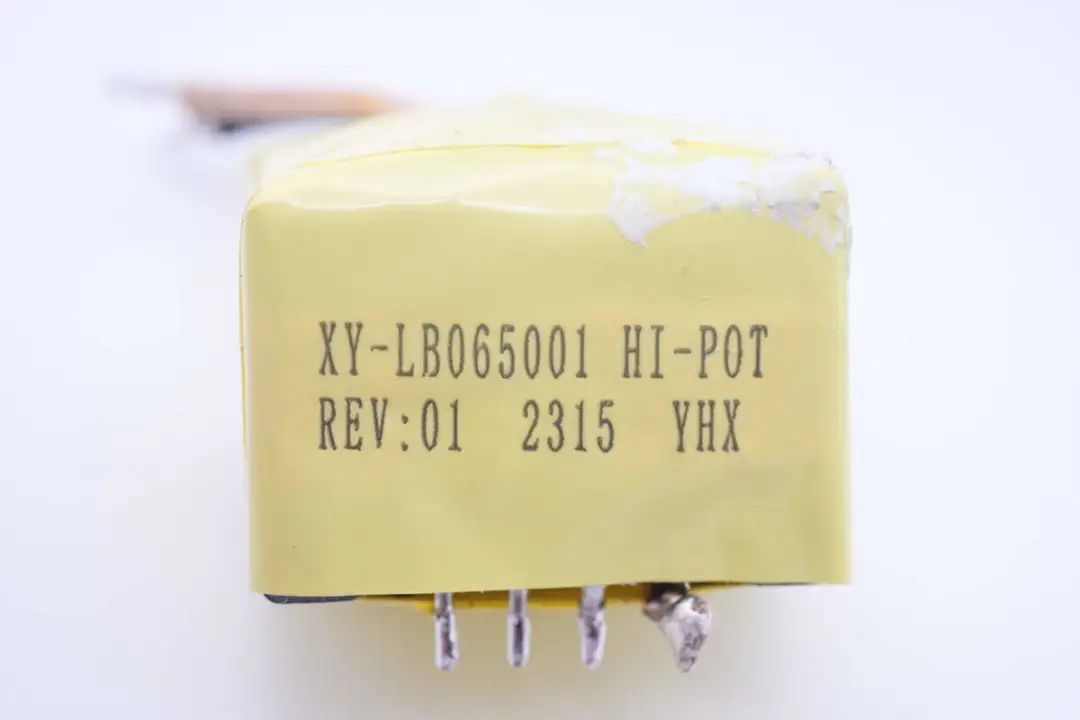

变压器磁芯严密缠绕胶带绝缘。

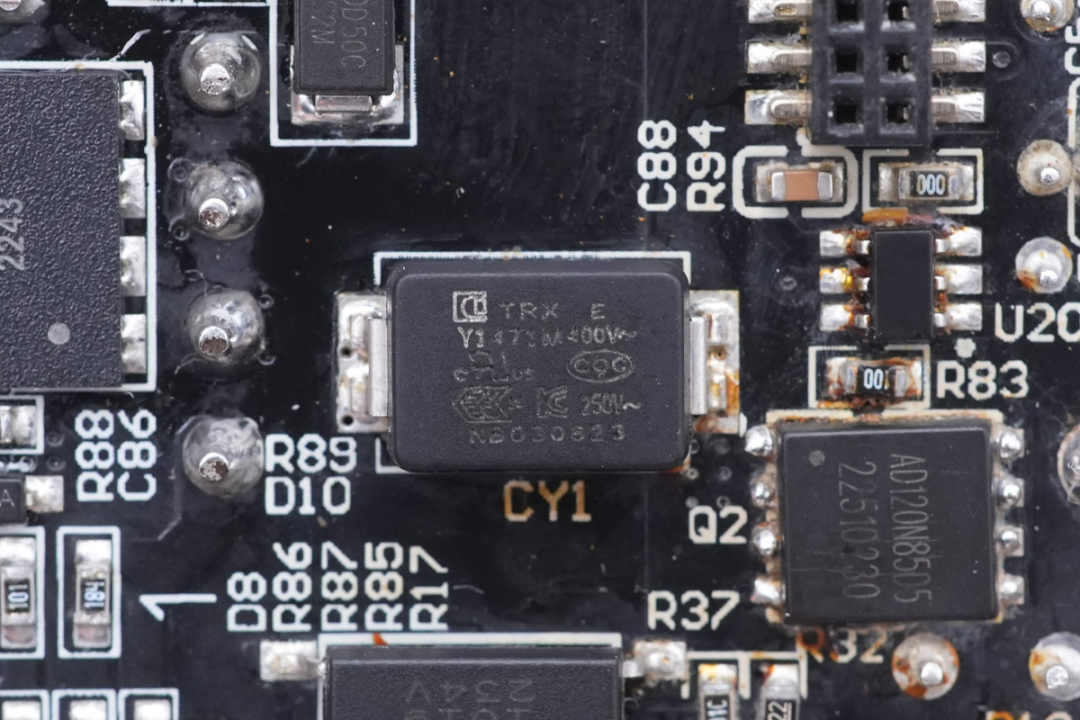

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1471M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

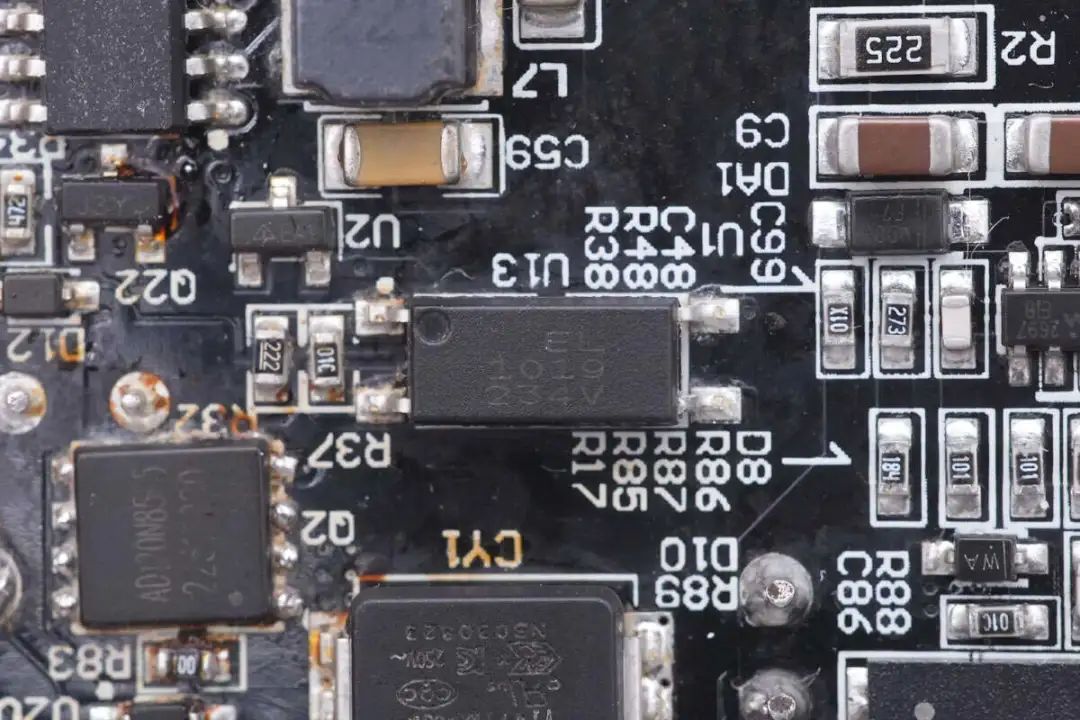

亿光 EL1019光耦用于输出电压反馈。

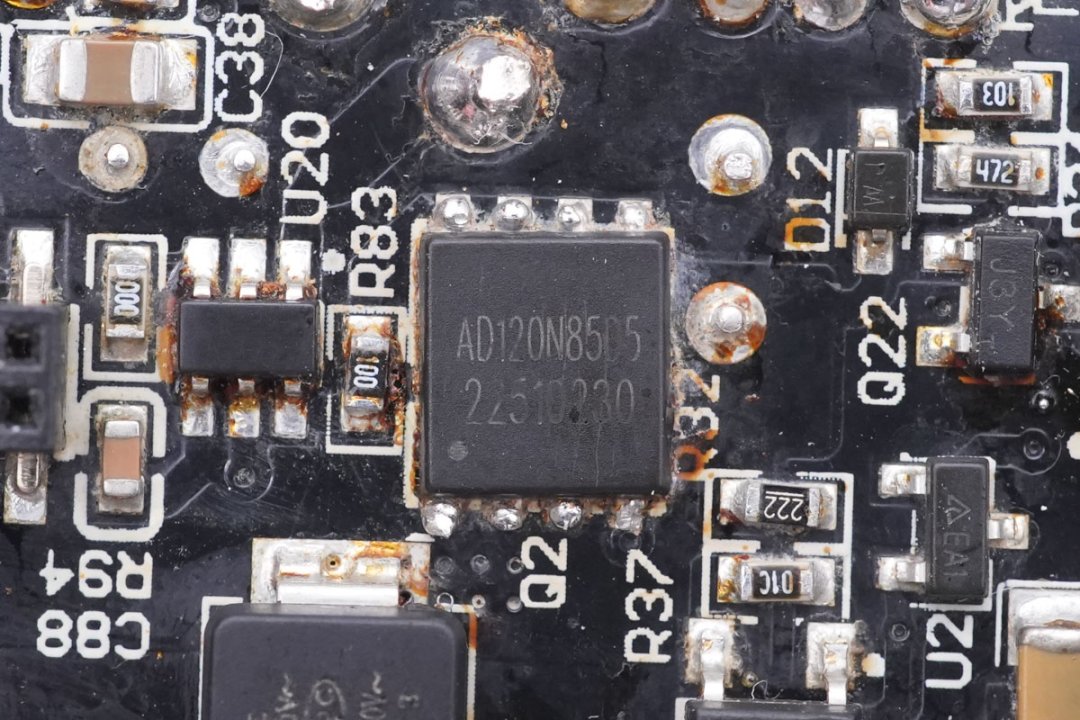

同步整流管来自砹德曼，型号AD120N85D5，是一颗120V耐压的NMOS，导阻为5.2mΩ，采用PPAK5*6封装。

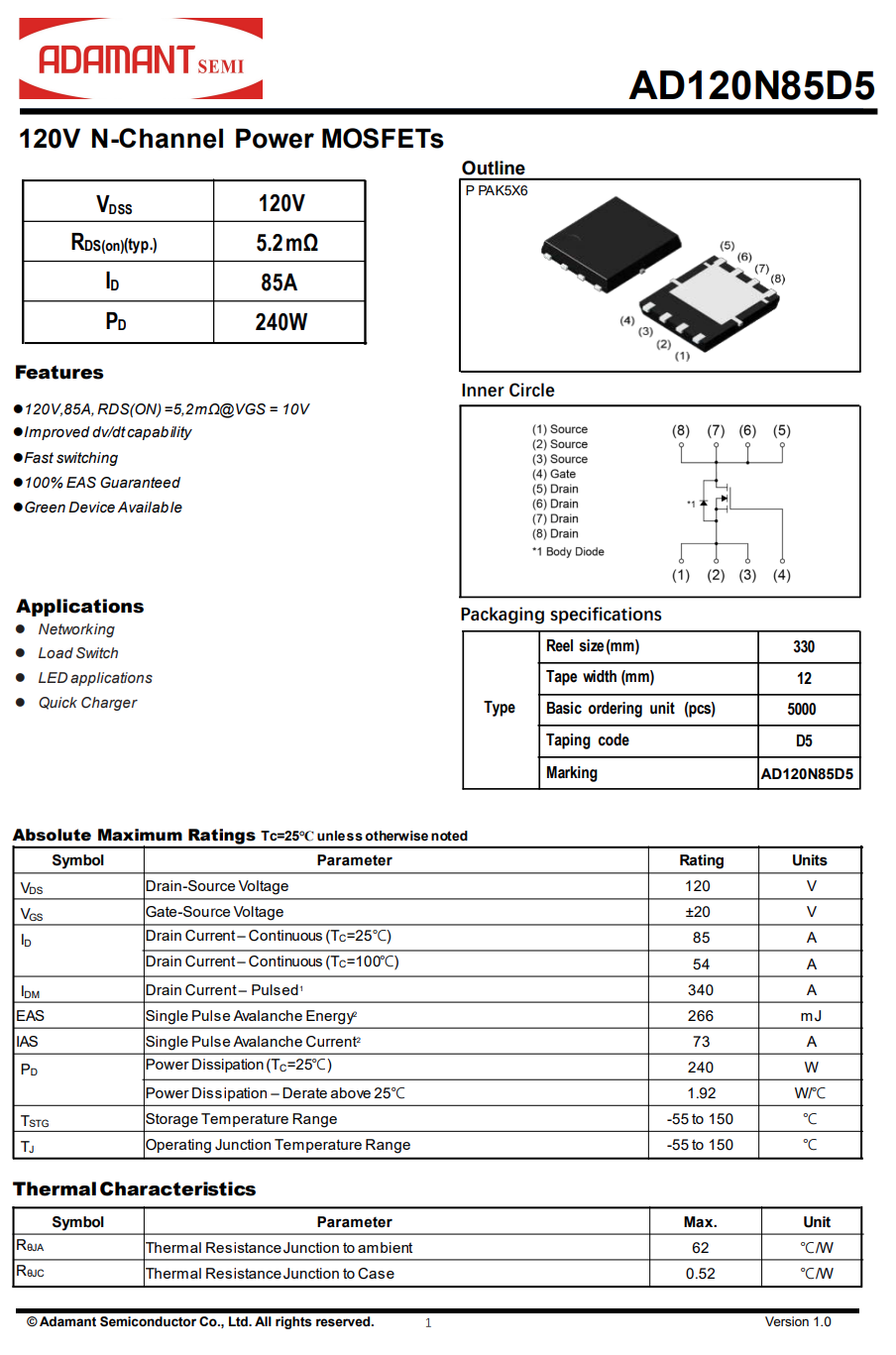

砹德曼 AD120N85D5 资料信息。

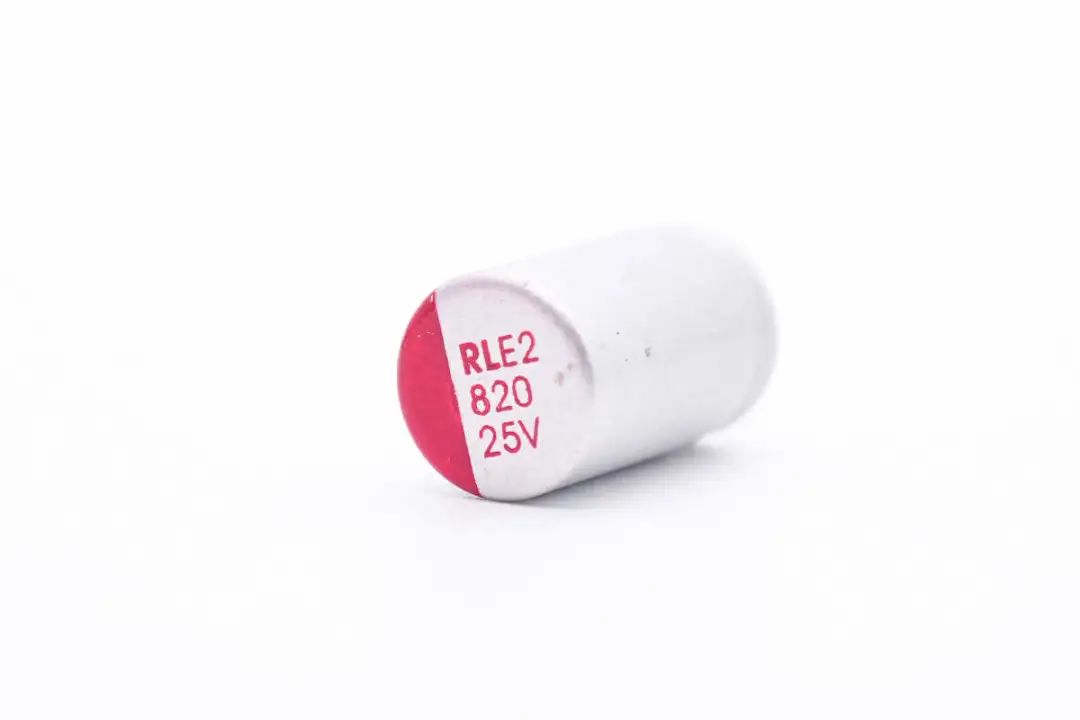

输出滤波电容来自新瑞隆，为E2系列中低压插件式固态电容，规格为820μF 25V。

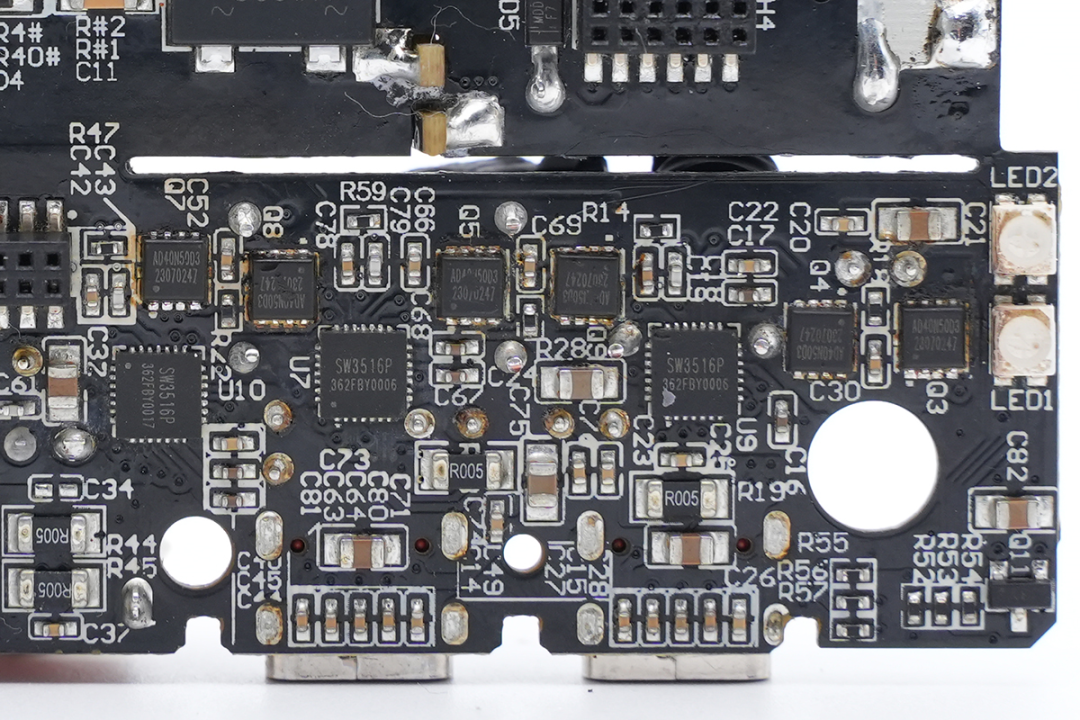

输出侧使用三颗降压协议芯片搭配对应的开关管，用于四个接口快充输出。

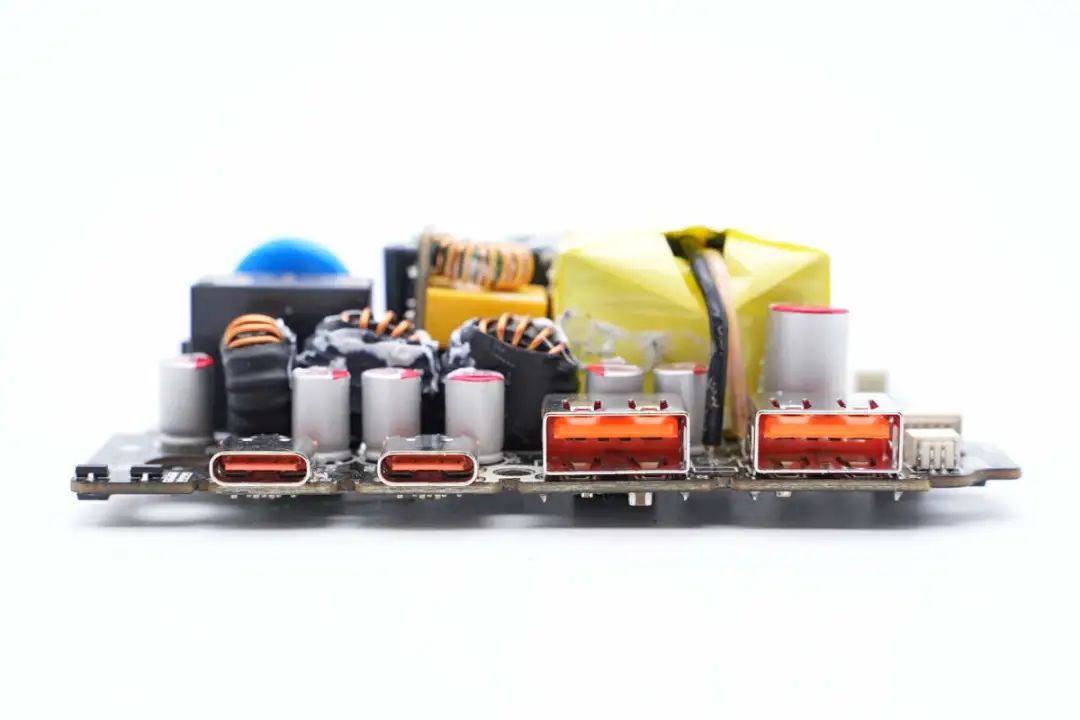

输出侧焊接两个USB-C和两个USB-A接口。

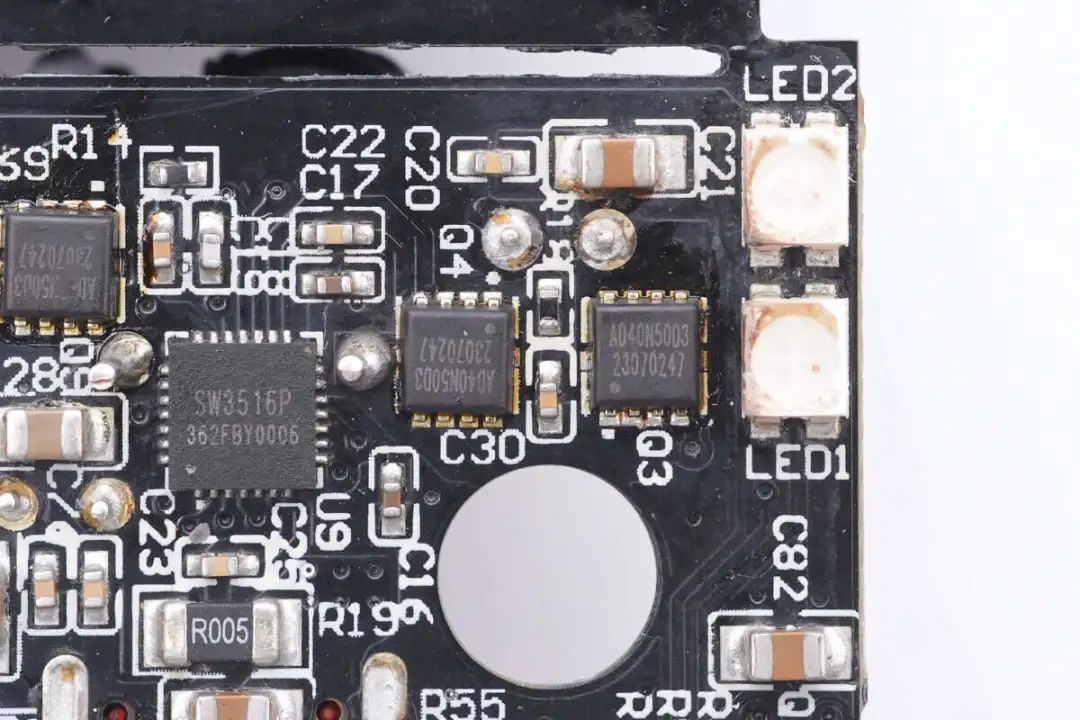

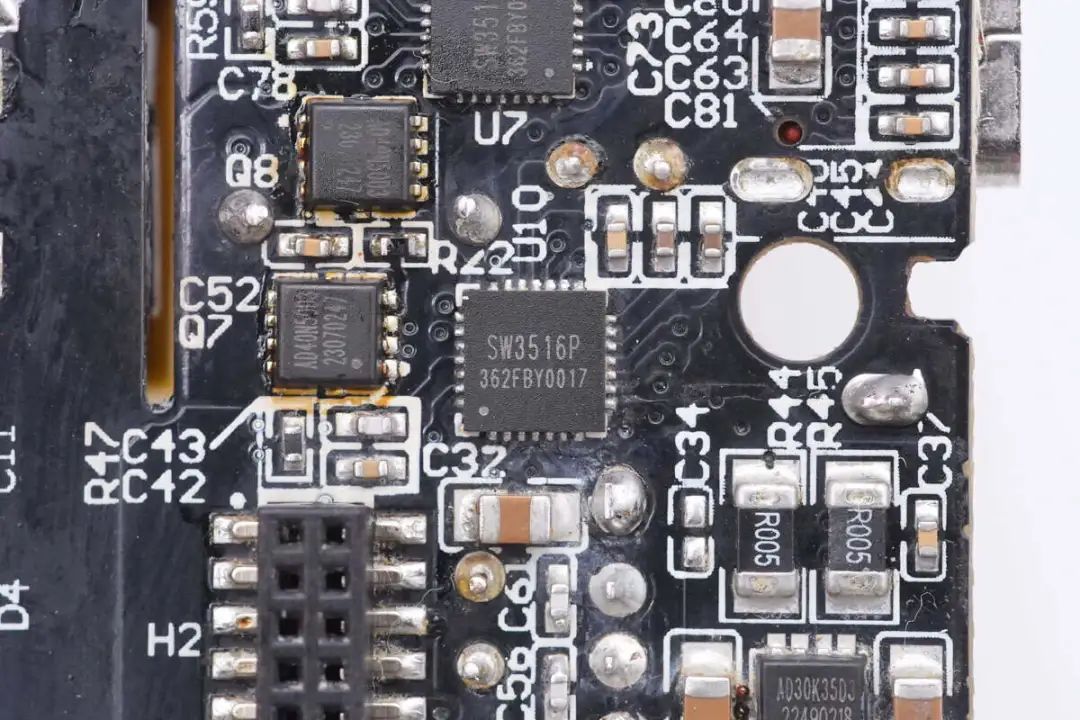

降压协议IC采用智融SW3516P，这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融SW3516H相同。
SW3516P集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

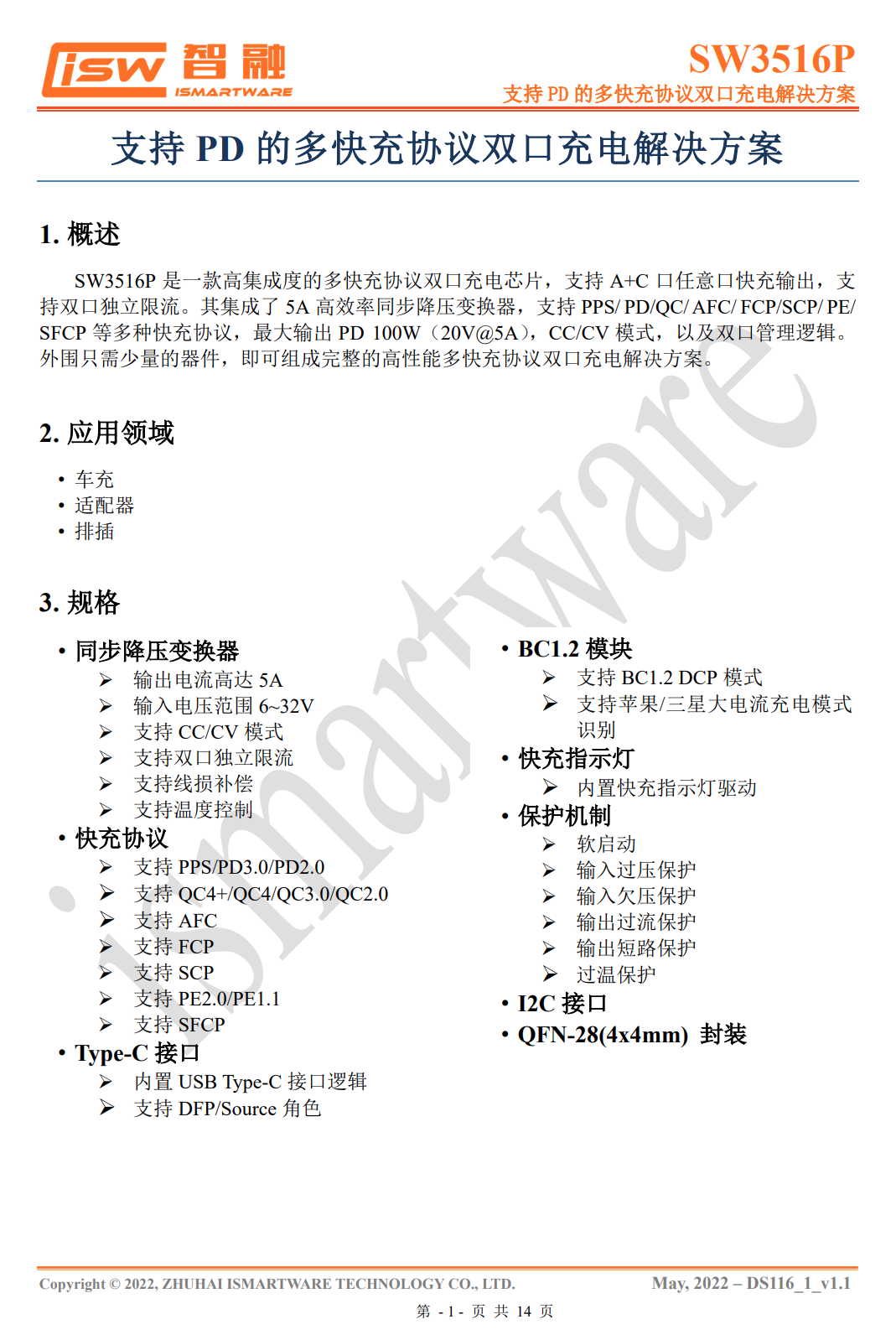

智融 SW3516P 详细资料。
充电头网拆解了解到，智融 SW3516P 此前还被闪极100W 3C1A氮化镓充电器、公牛67W 3C1A山峰安全快充插座、魅族PANDAER 67W 2C1A氮化镓变速箱潮充、绿联MFM认证100W二合一氮化镓充电站等产品采用，芯片性能质量获客户一致认可。
两颗降压开关管来自砹德曼，型号AD40N50D3，NMOS，耐压40V，导阻4.5mΩ，采用PDFN3030封装。

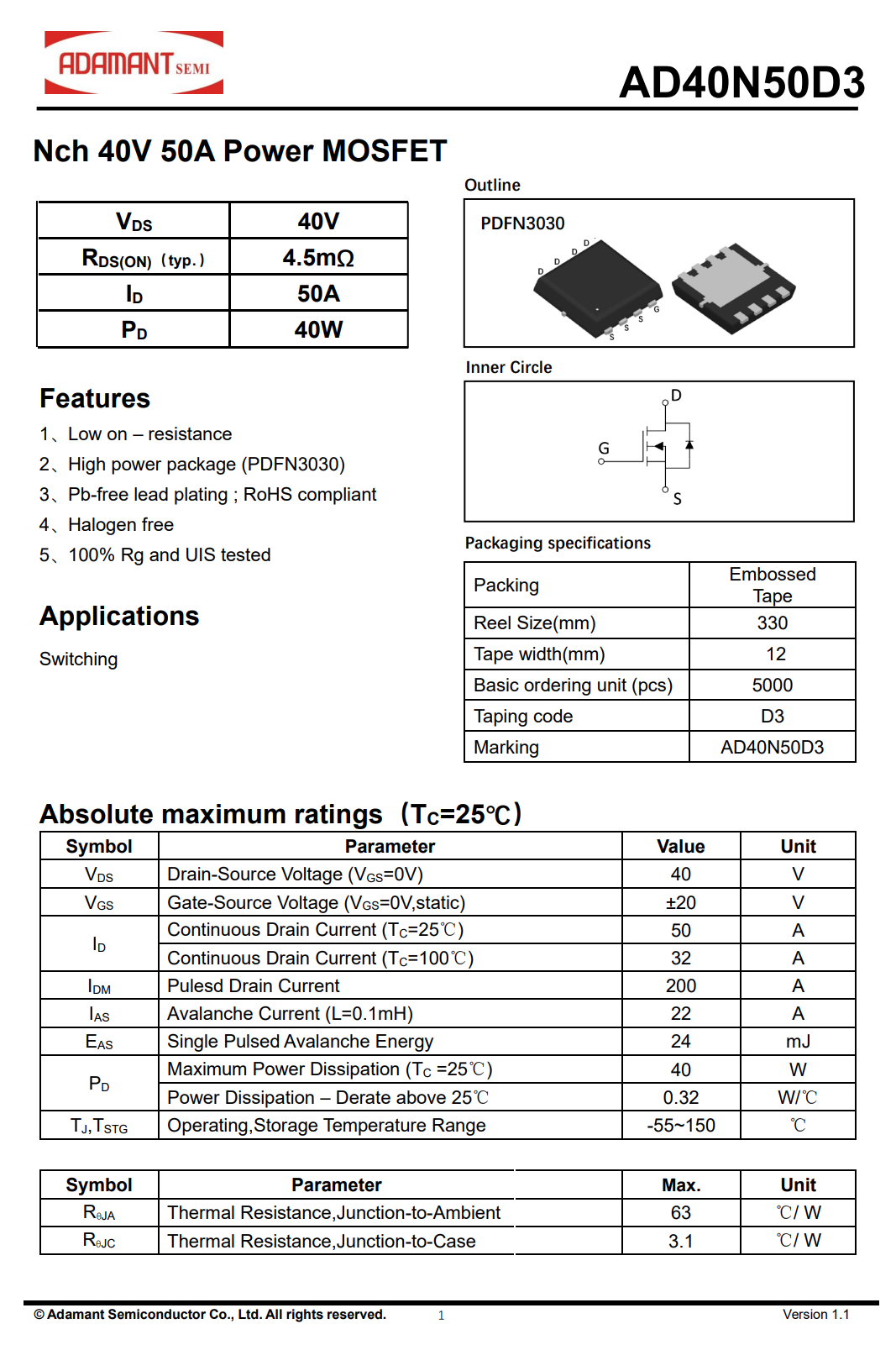

砹德曼 AD40N50D3 资料信息。
剩余两路接口降压芯片与MOS管配置相同，节省篇幅不再赘述。

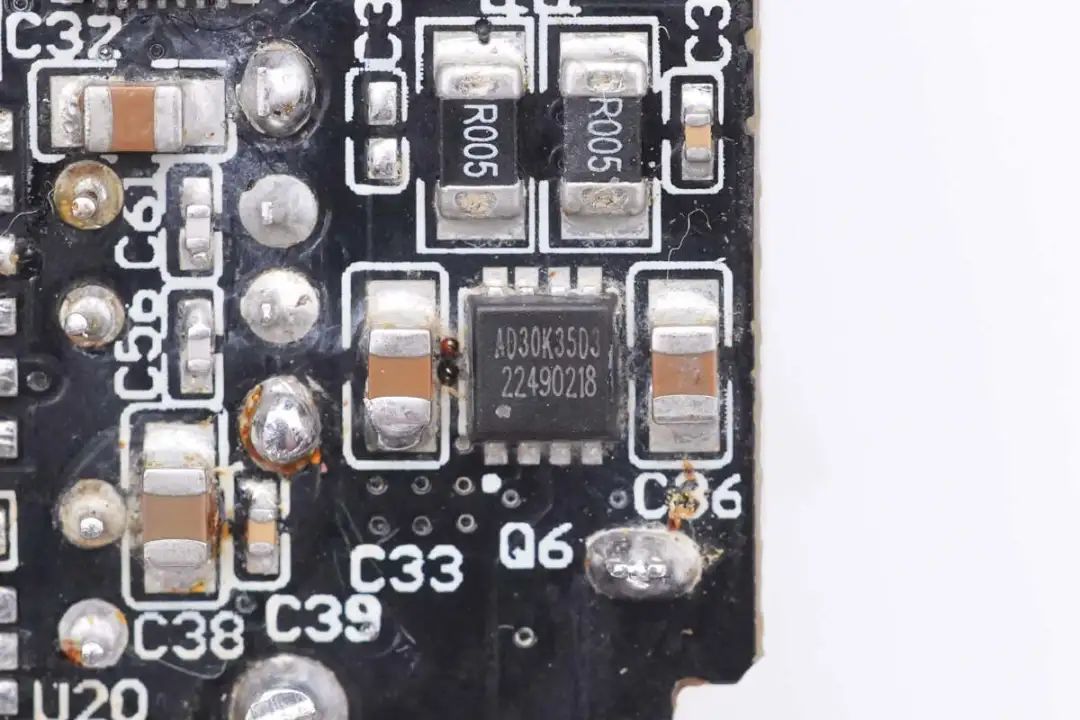

用于两路USB-A口的VBUS开关管来自砹德曼，型号AD30K35D3，是一颗耐压30V的双NMOS，导阻为9.4mΩ，采用PDFN3030封装。

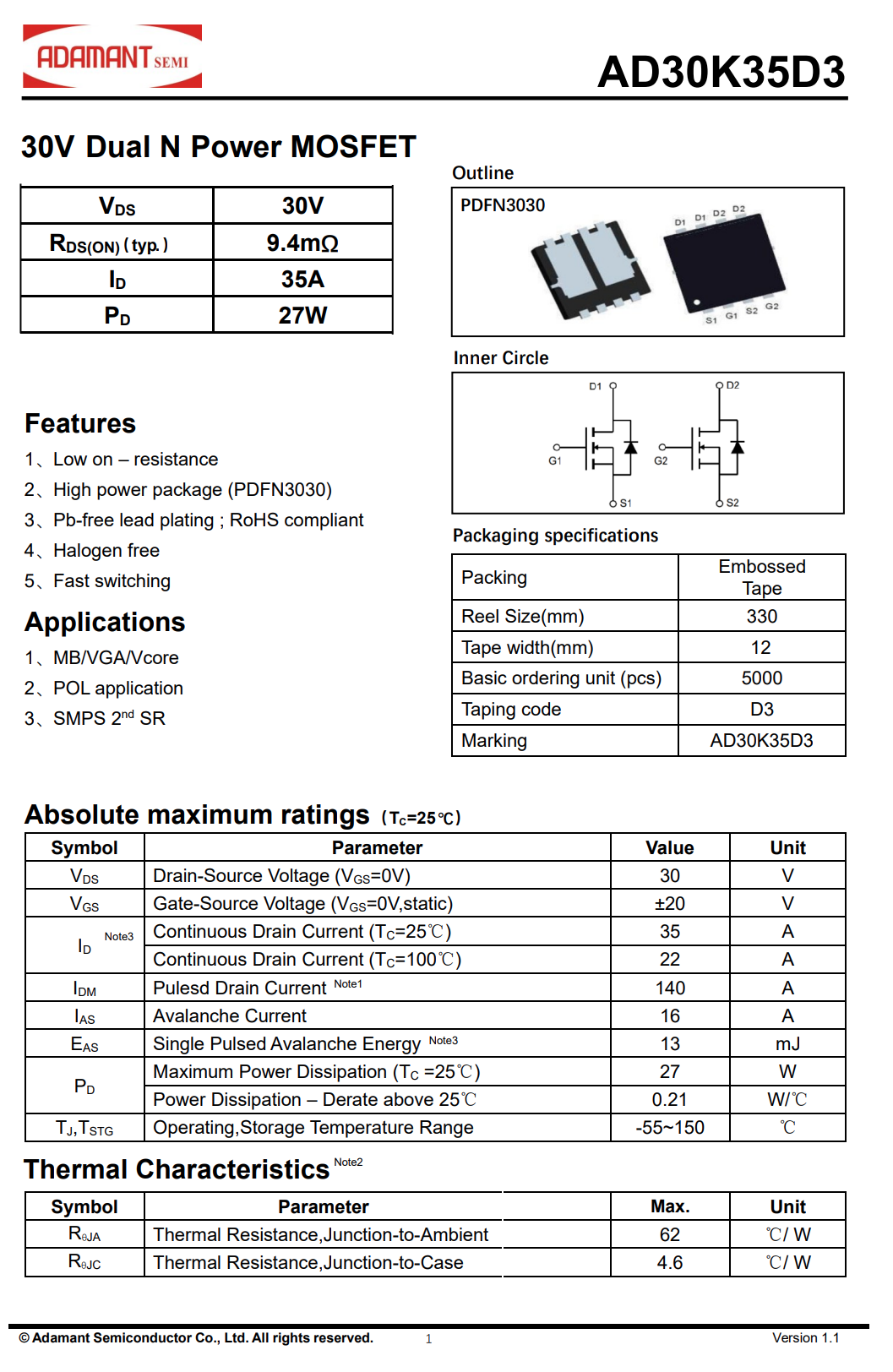

砹德曼 AD30K35D3 资料信息。

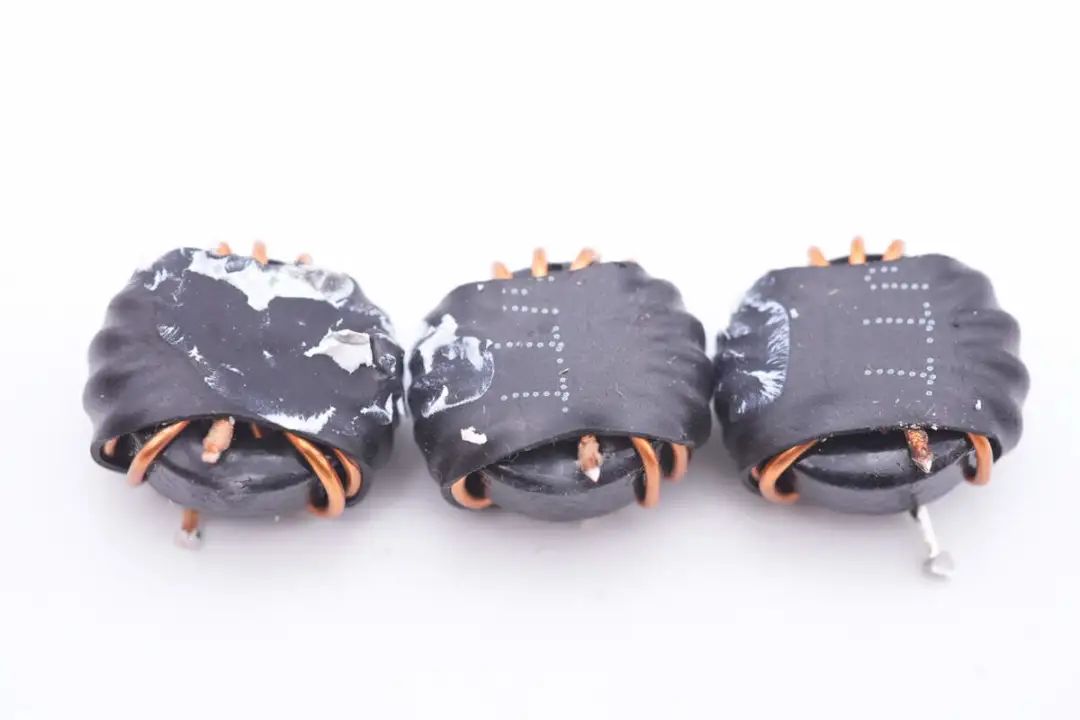

三路降压电感采用磁环绕制，外套热缩管绝缘。

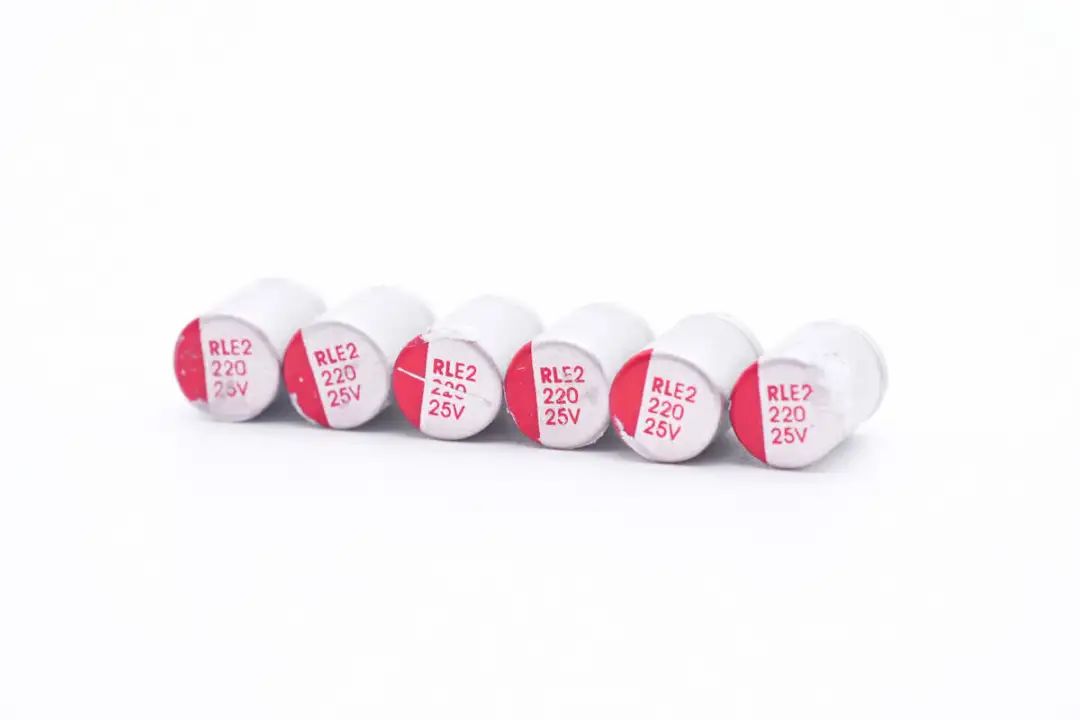

六颗滤波电容规格为220μF 25V，用于输入与输出滤波。

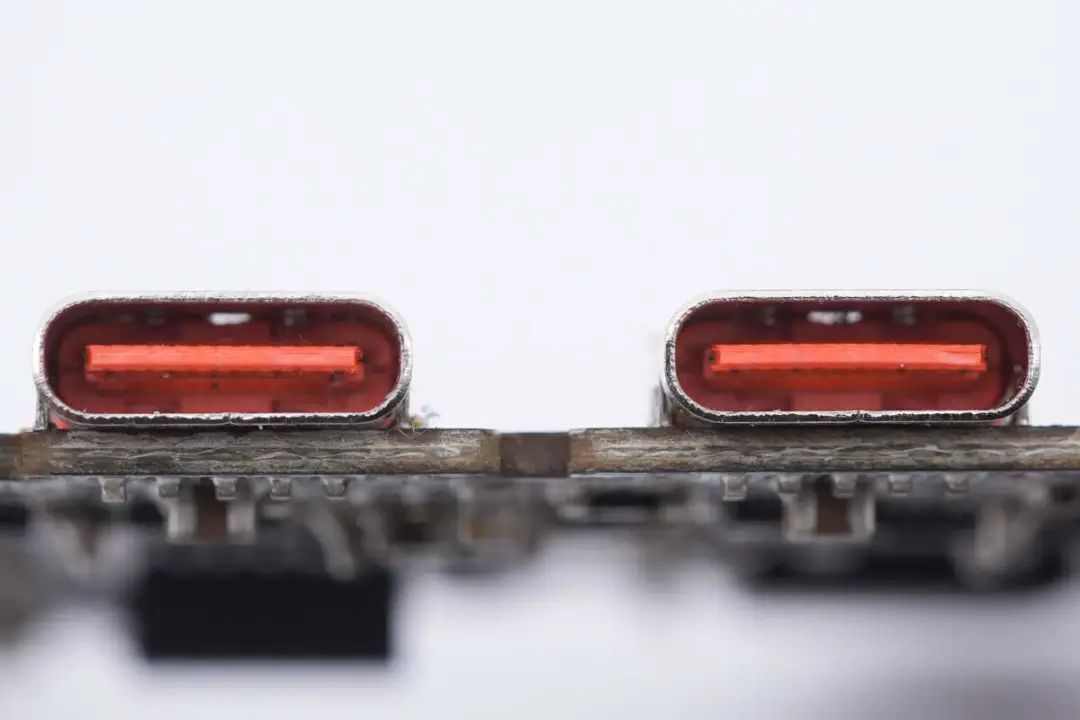

USB-C母座采用过孔焊接固定，橙色胶芯不露铜。

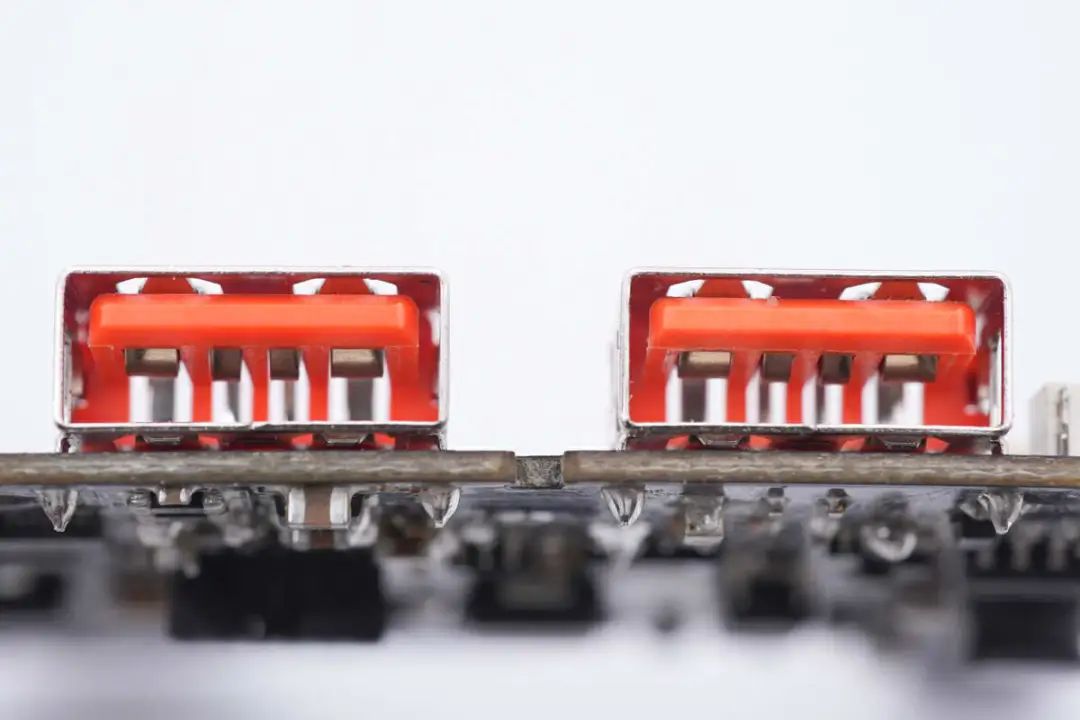

USB-A母座采用橙色胶芯，正负极加宽支持大电流快充。

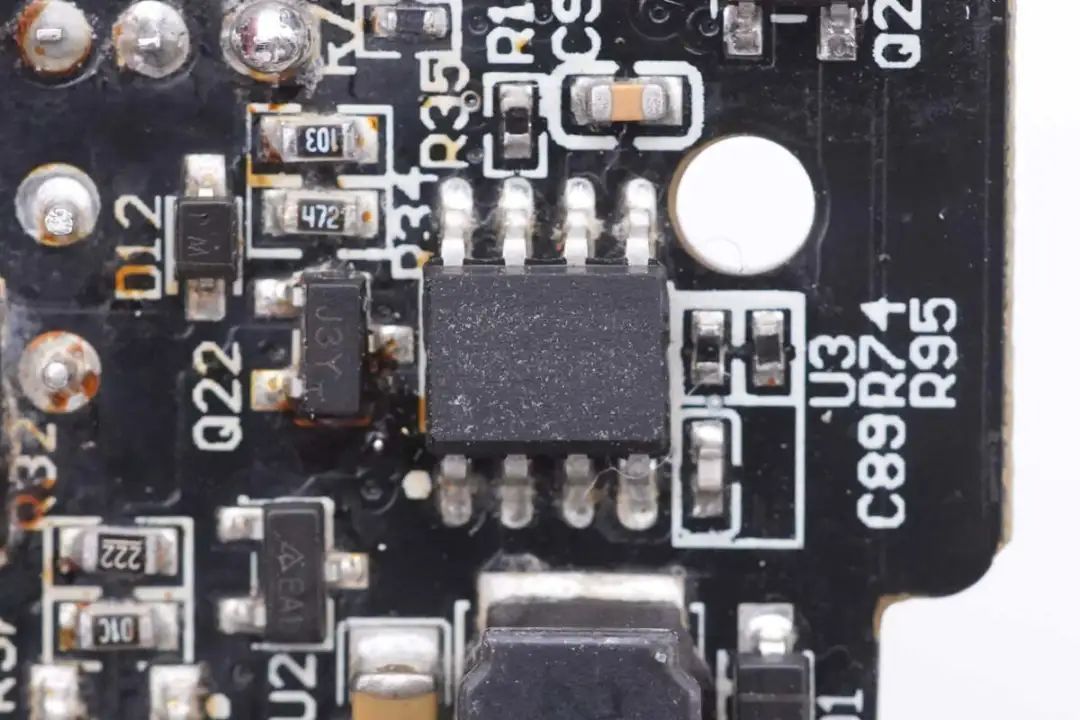

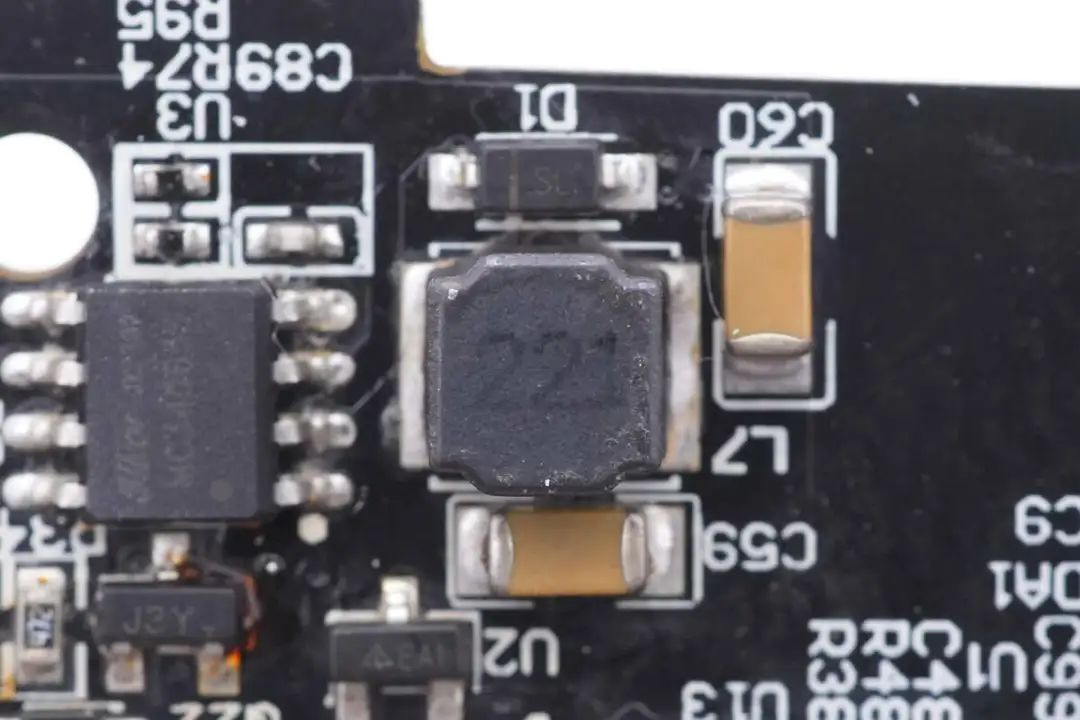

一颗丝印被打磨掉的降压芯片。
搭配使用的降压电感特写。用于为RGB LED供电。
高压侧连接到屏幕显示小板的插座特写。
低压侧连接到屏幕显示小板的插座特写。

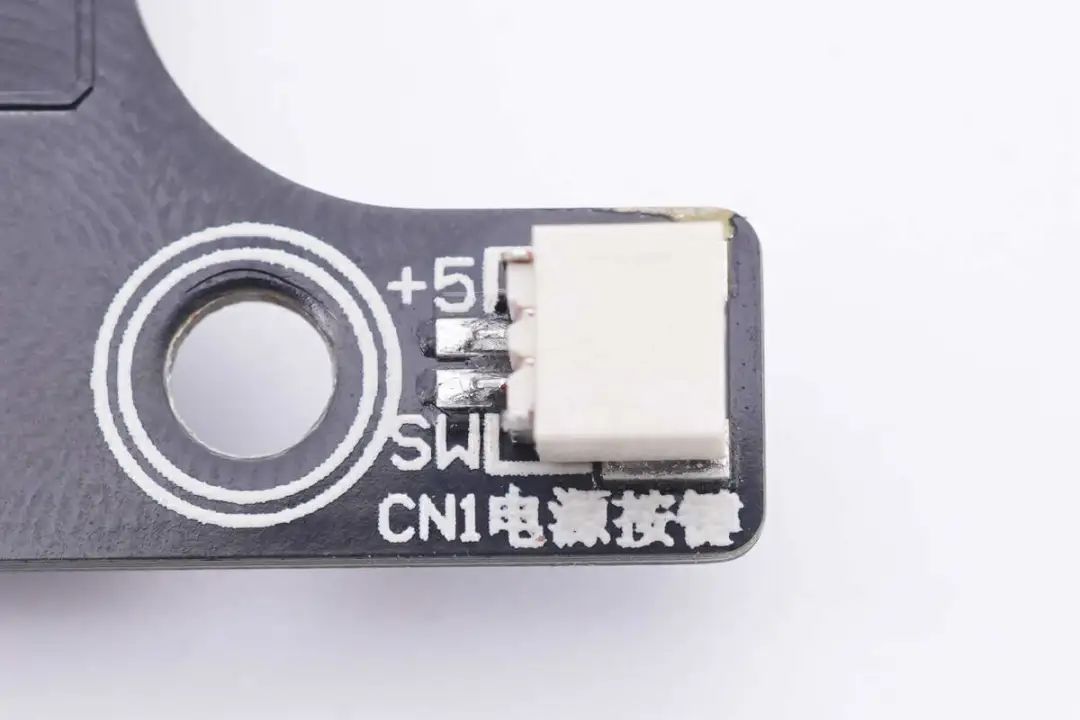

连接电源按键的插座特写。

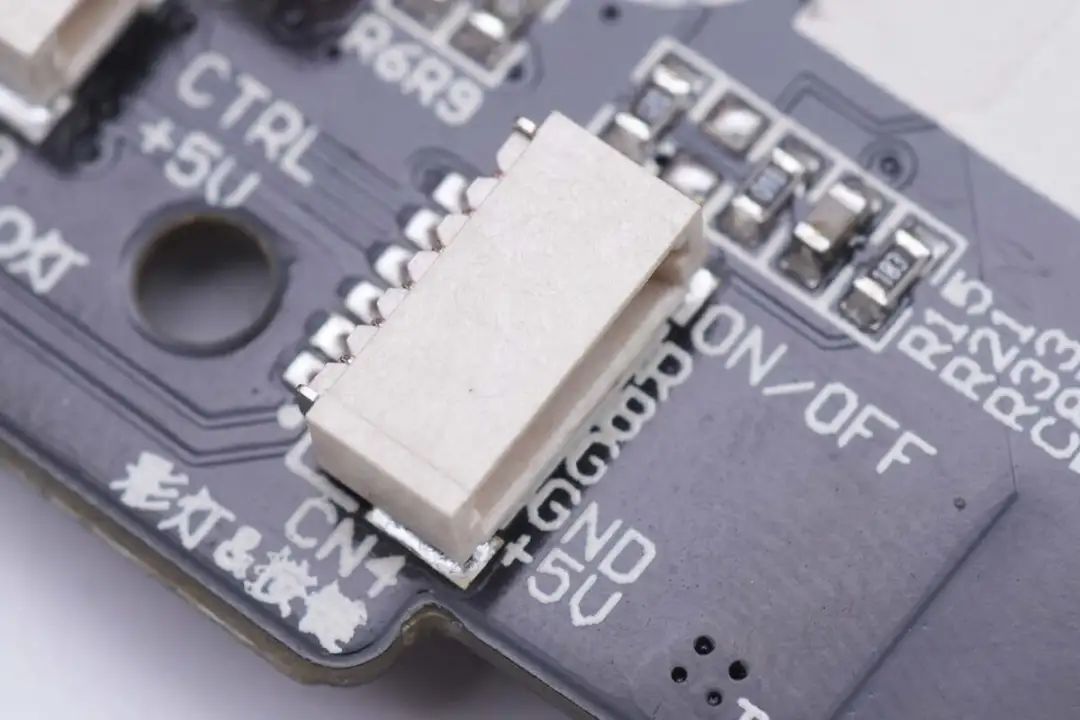

连接RGB LED和灯光按键的插座特写。

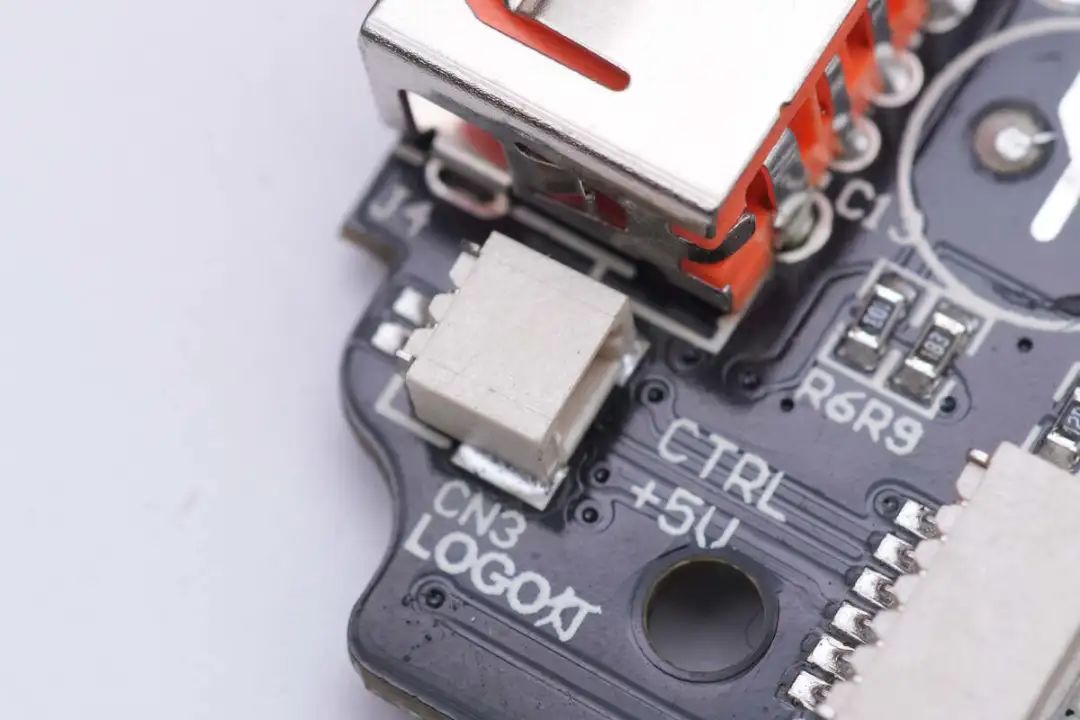

连接logo指示灯的插座特写。

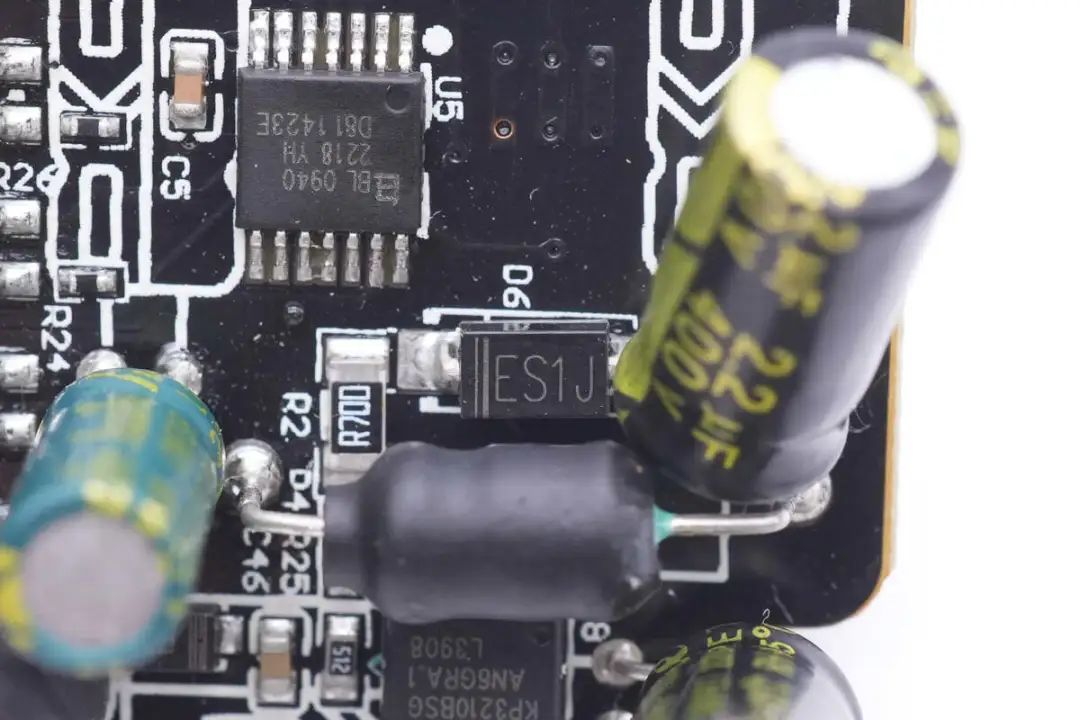

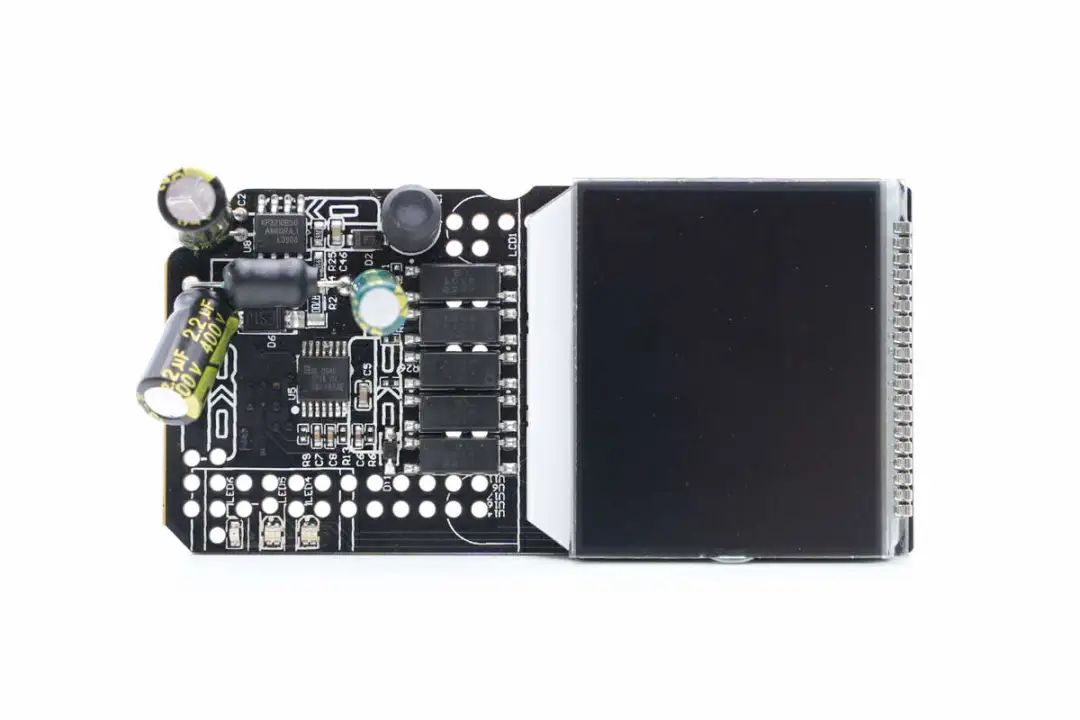

小板正面焊接降压芯片，滤波电容和滤波电感，降压电感，电量计量芯片和隔离光耦。

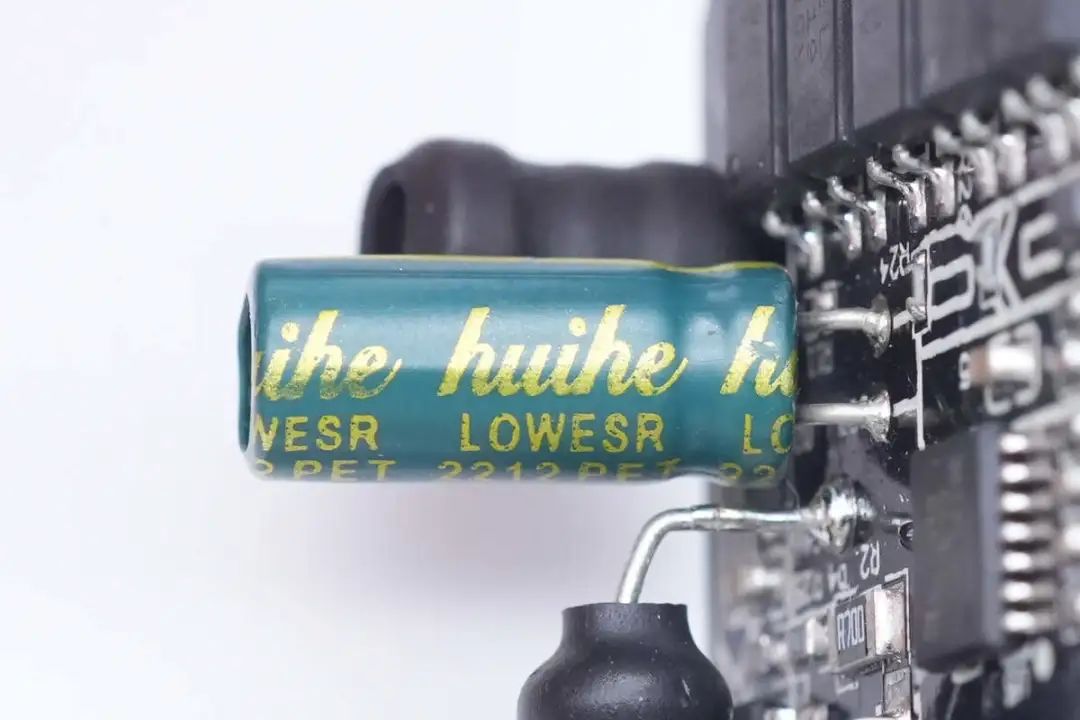

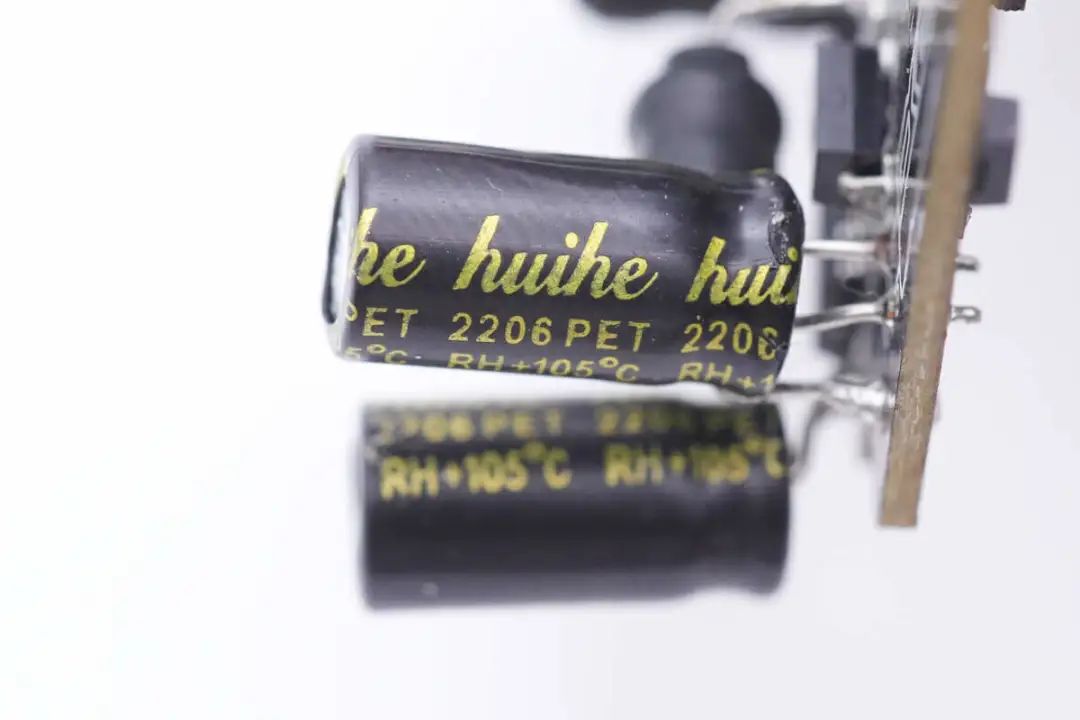

高压滤波电容为huihe品牌。

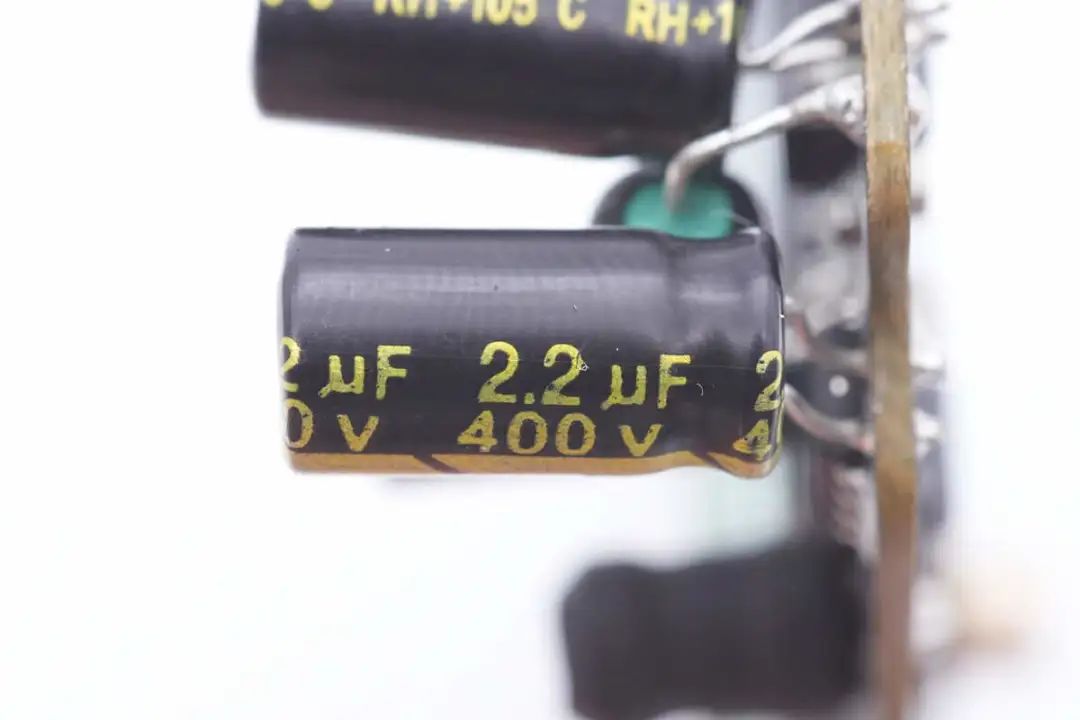

规格为2.2μF 400V。
滤波电感外套热缩管绝缘。

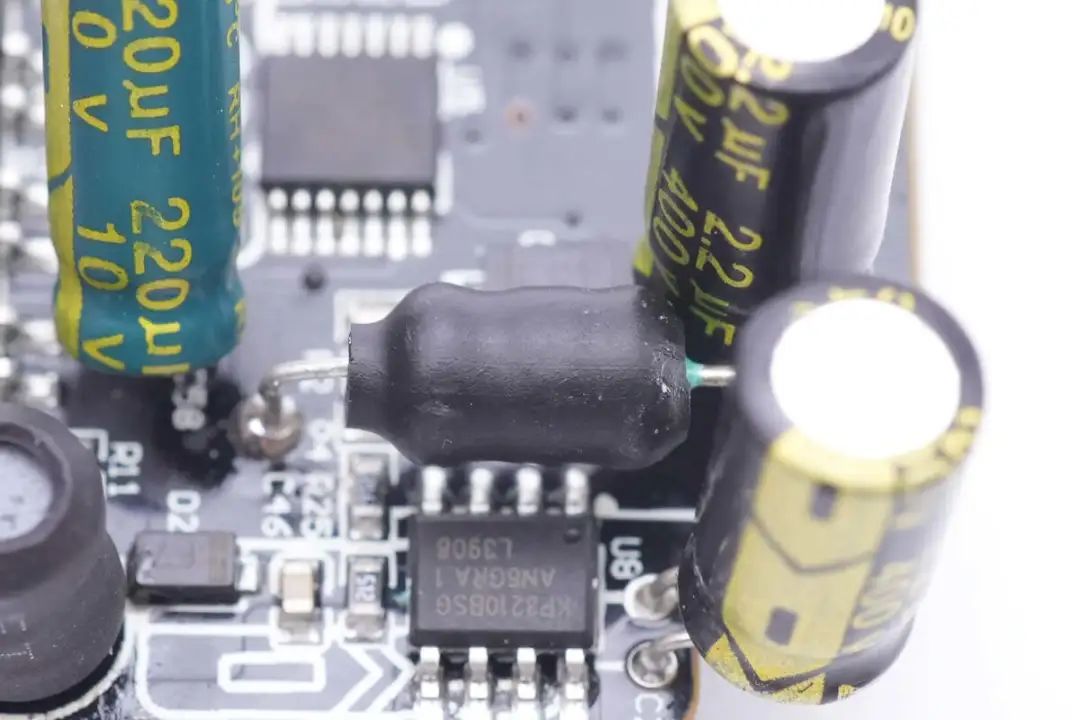

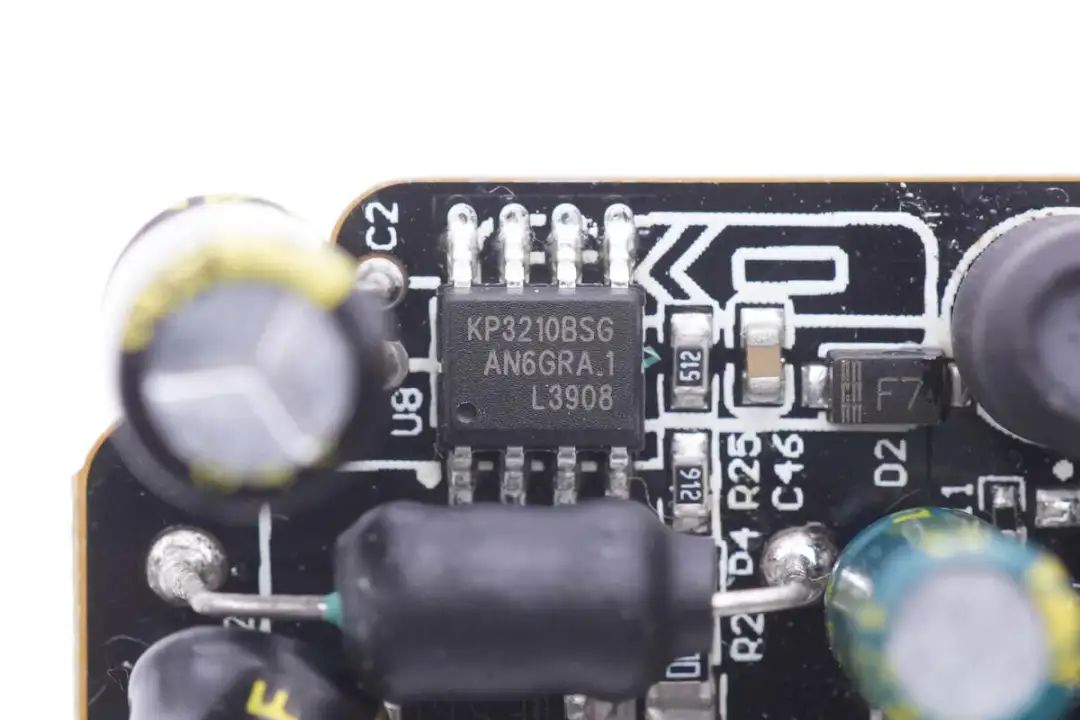

非隔离降压芯片来自必易微，型号KP3210B，是一款高性能低成本PWM控制功率开关，适用于离线式小功率降压型应用场合，外围电路简单、器件数量少；同时产品内置650V高耐压MOSFET可提高系统浪涌耐受能力。器件集成高压启动电路和软启动电路，集成完备的保护功能。

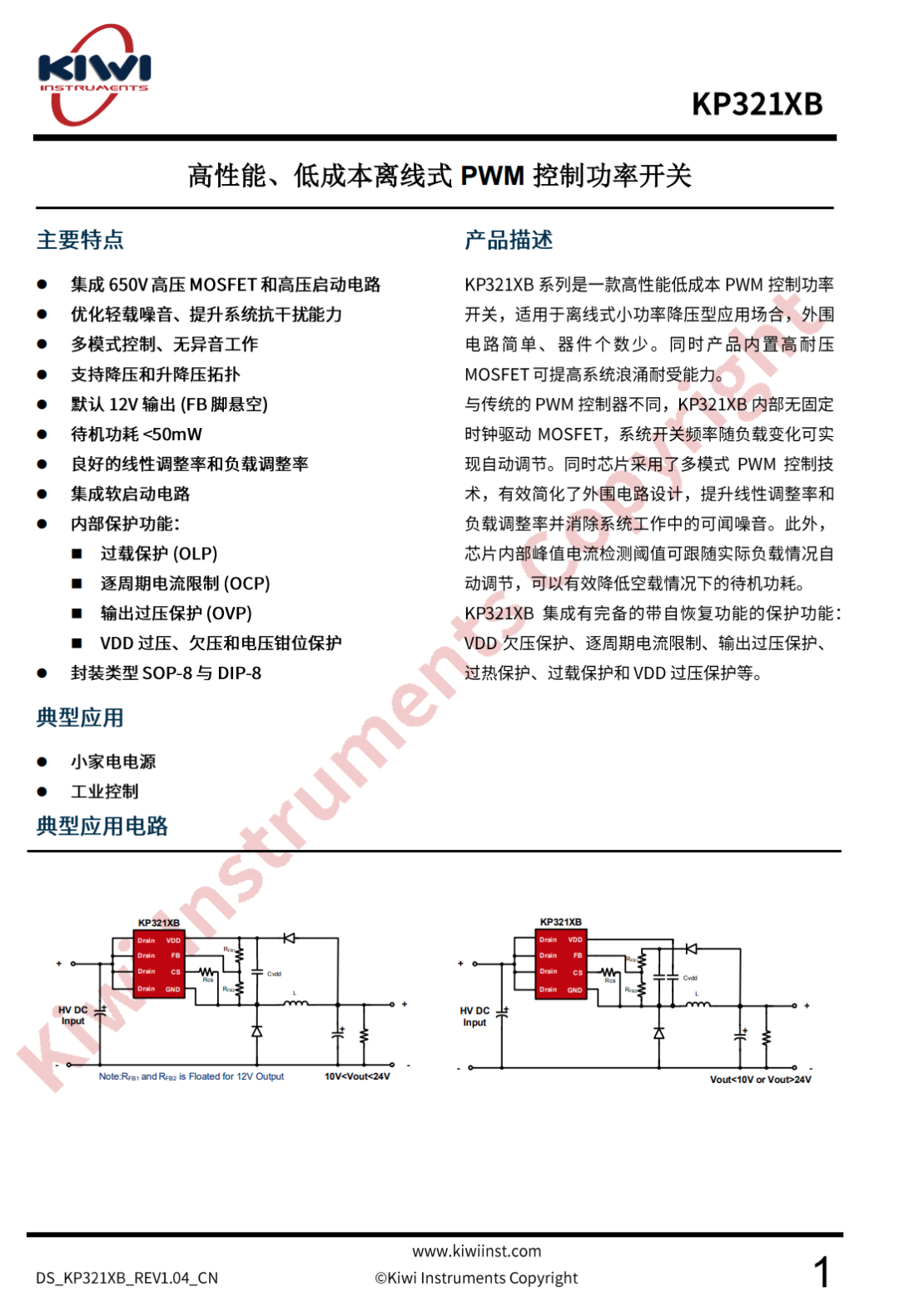

必易微 KP3210B 详细资料。

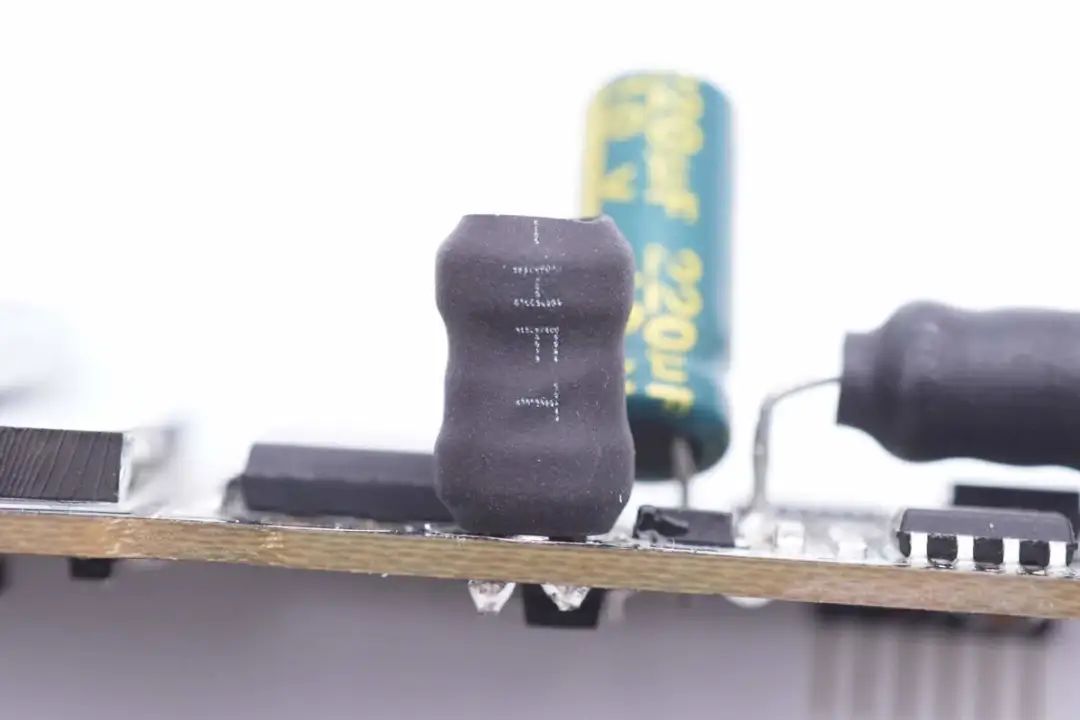

降压电感采用热缩管包裹绝缘。
用于输出续流的ES1J二极管。

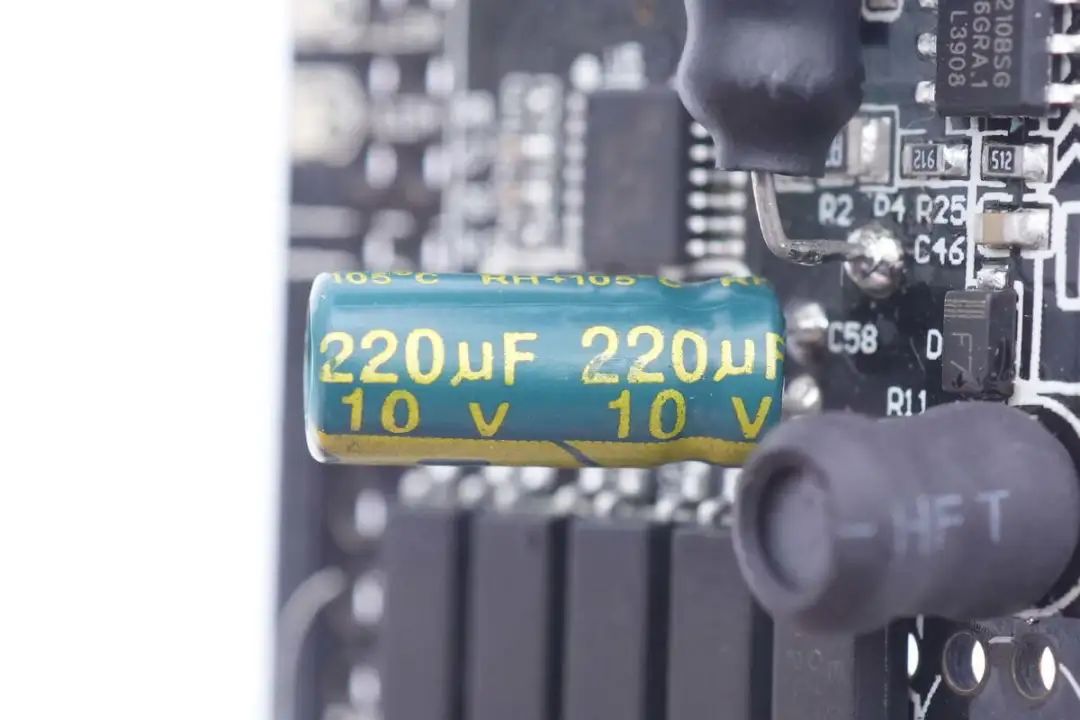

输出滤波电容为huihe品牌。
规格为220μF 10V。

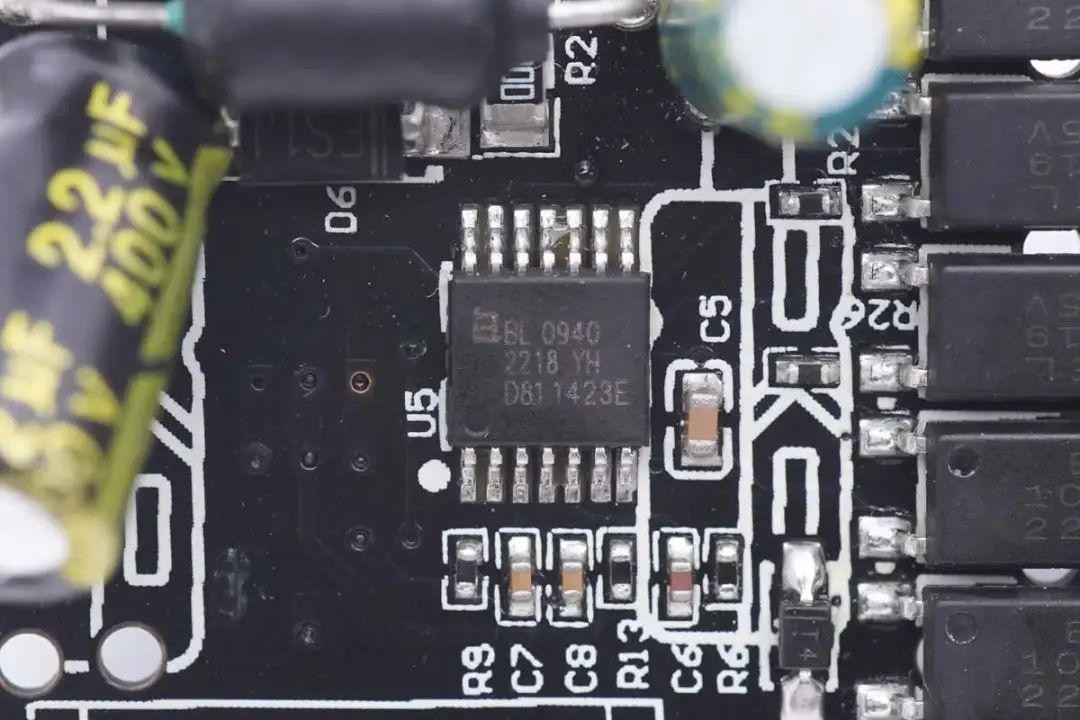

电量计量芯片来自上海贝岭，型号BL0940，是一颗内置时钟的免校准电能计量芯片，芯片内置两路高精度ADC用于电压电流采集，能够测量有功功率，电压电流有效值等参数，并通过UART接口输出。

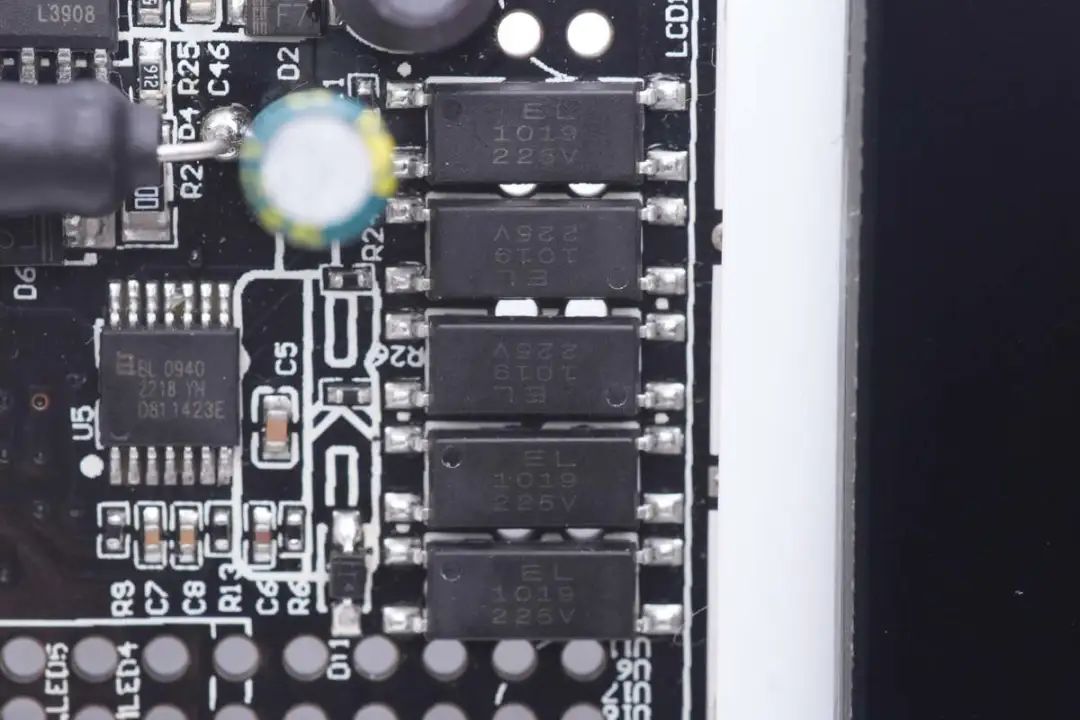

用于隔离通信的5颗EL1019光耦特写。

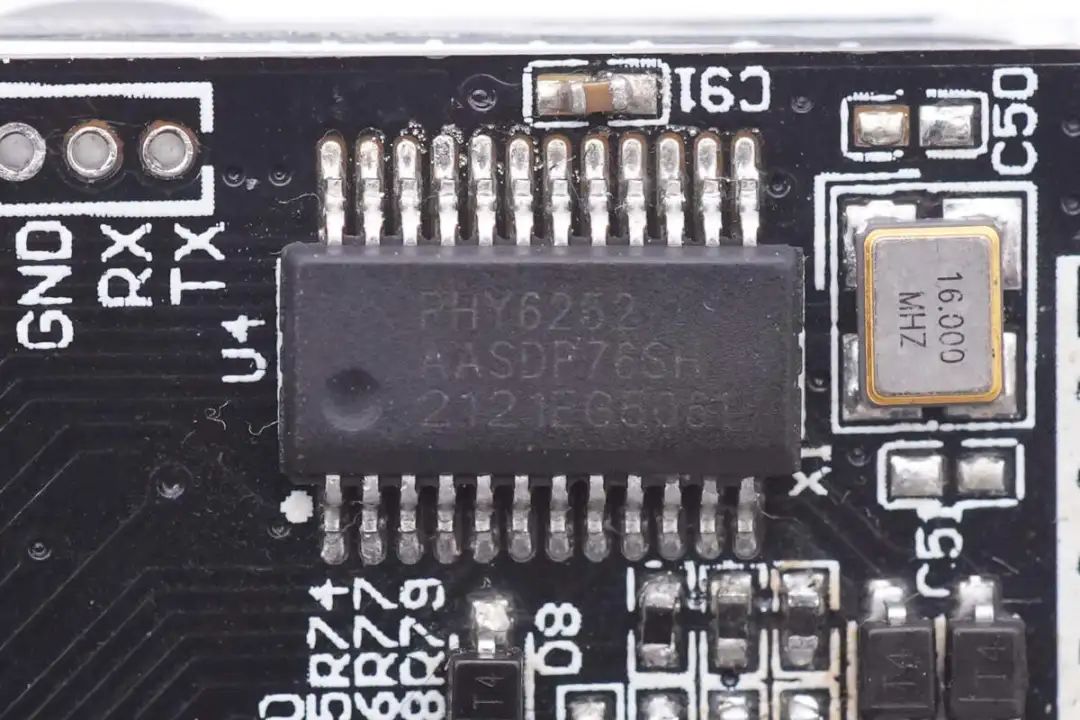

用于控制屏幕显示的MCU来自PHY奉加科技，型号PHY6252，芯片内置32位高性能MCU，内置64K SRAM，512/256KB Flash，96KB ROM和256位电子熔丝，芯片还支持蓝牙5.2无线连接，是一颗SoC芯片。

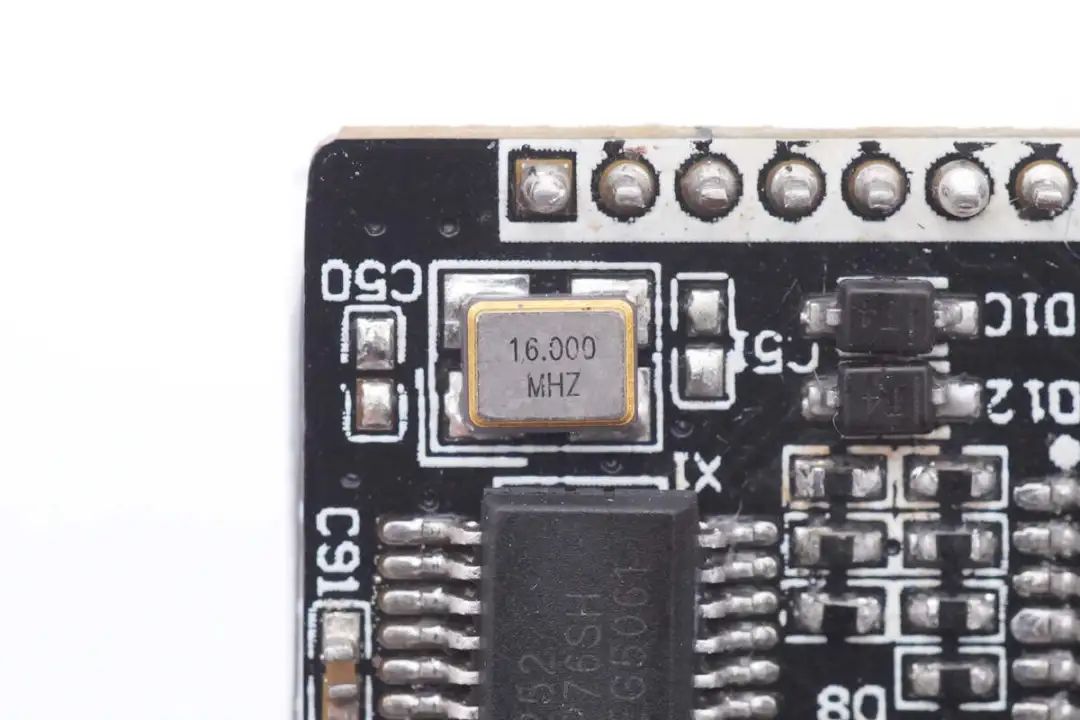

16.000MHz晶振为PHY6252提供时钟。

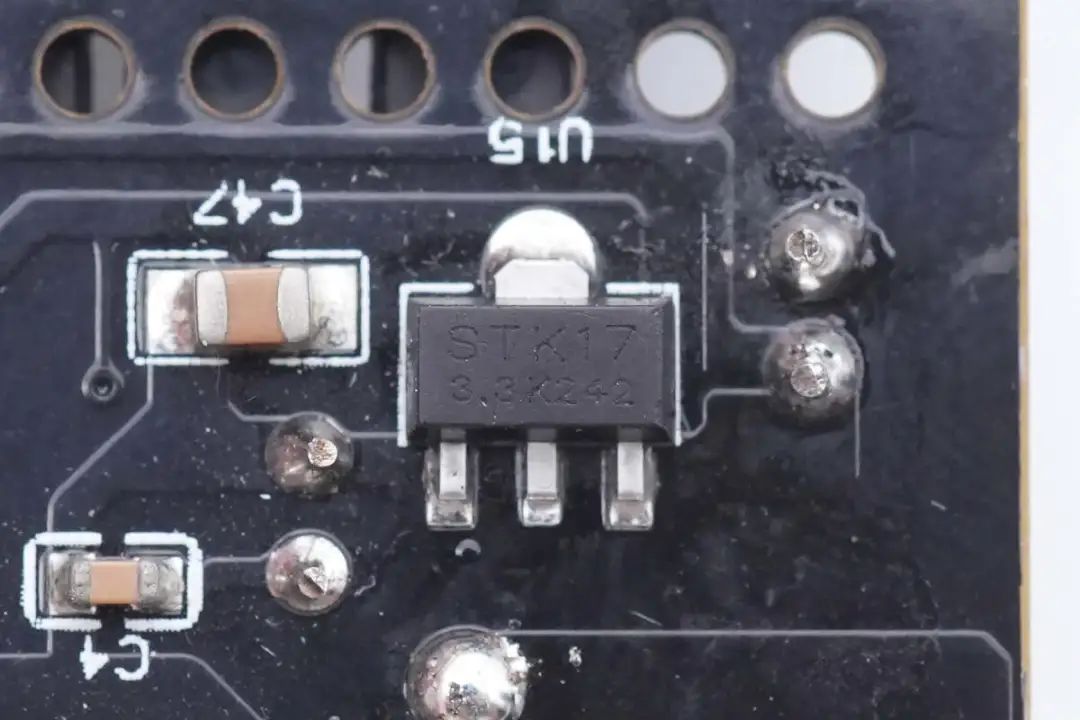

为MCU供电的稳压芯片特写。

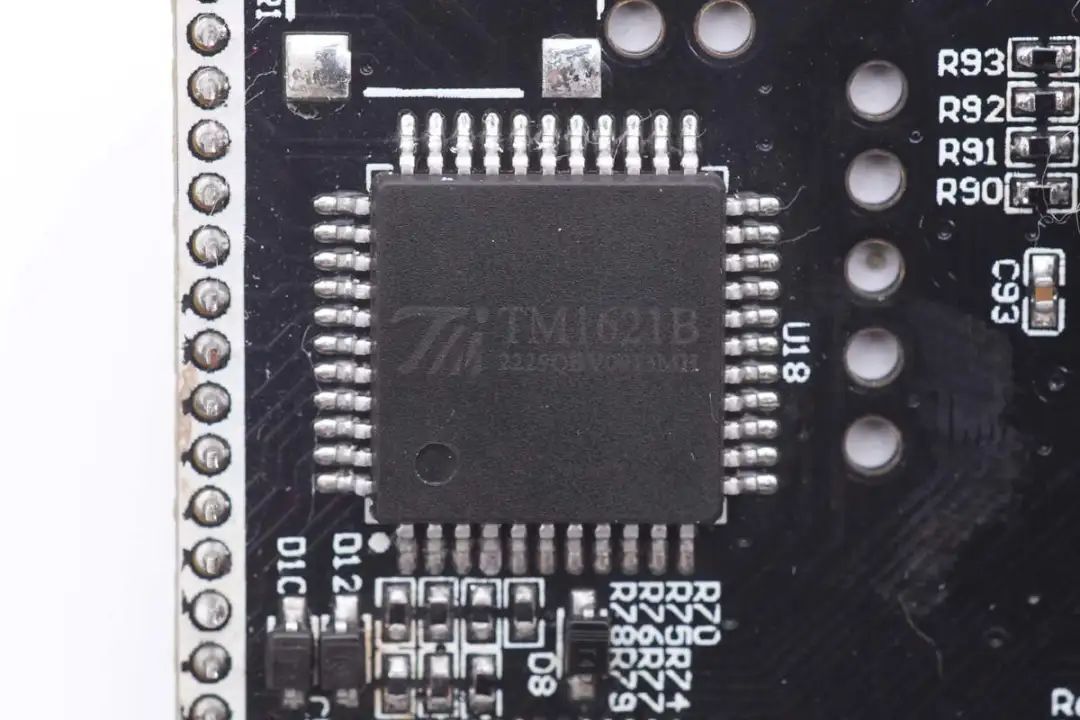

屏幕驱动芯片来自天微，型号TM1621B，是一颗32*4 LCD驱动电路，用于屏幕驱动。

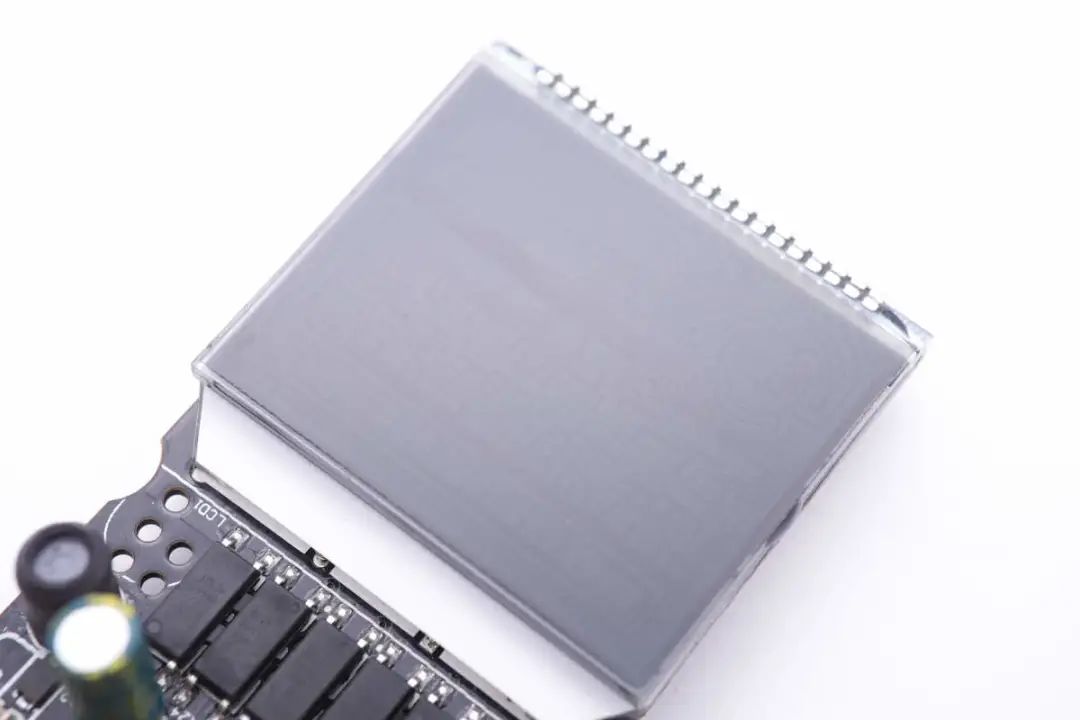

液晶屏幕特写，依稀可以看到屏幕上的段码。

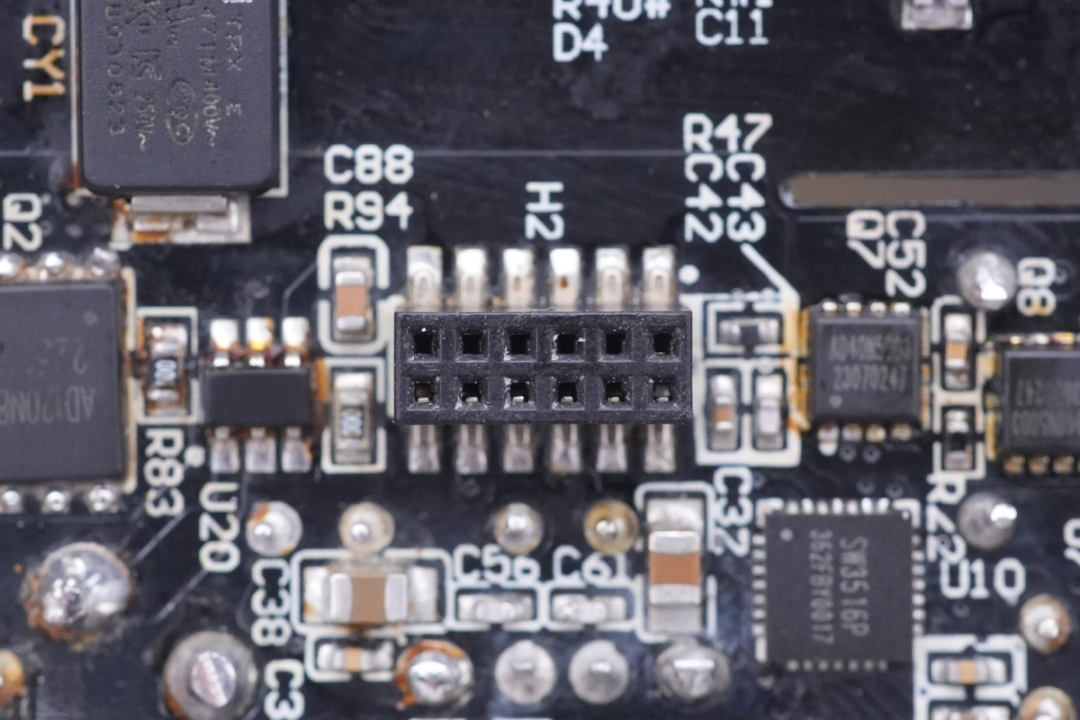

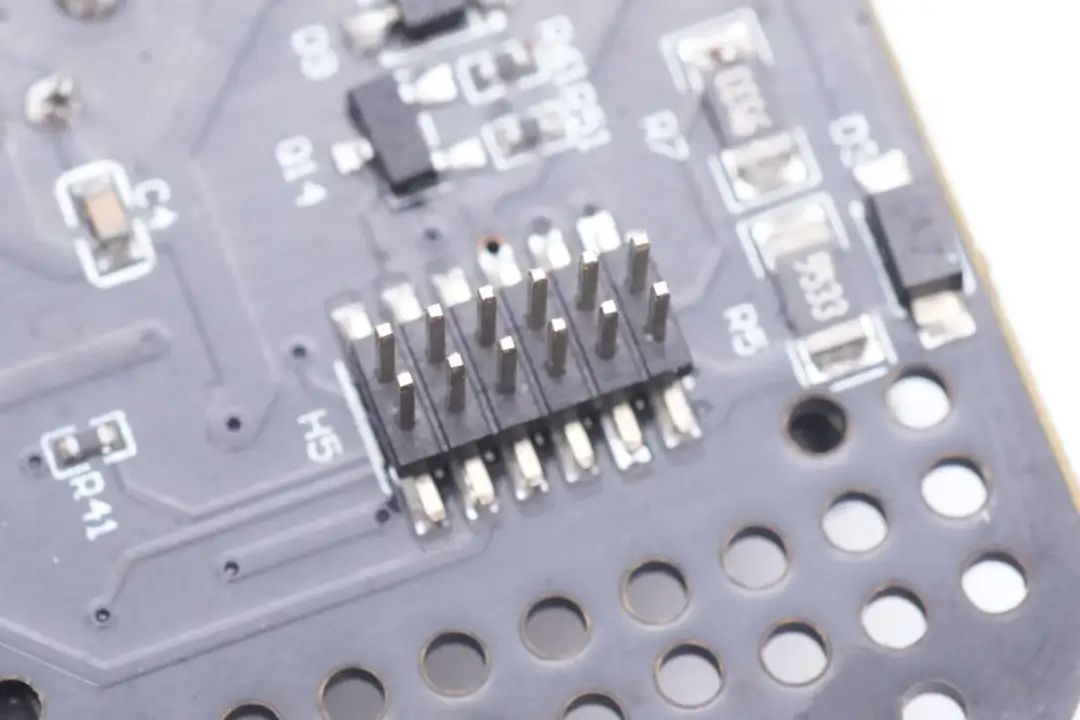

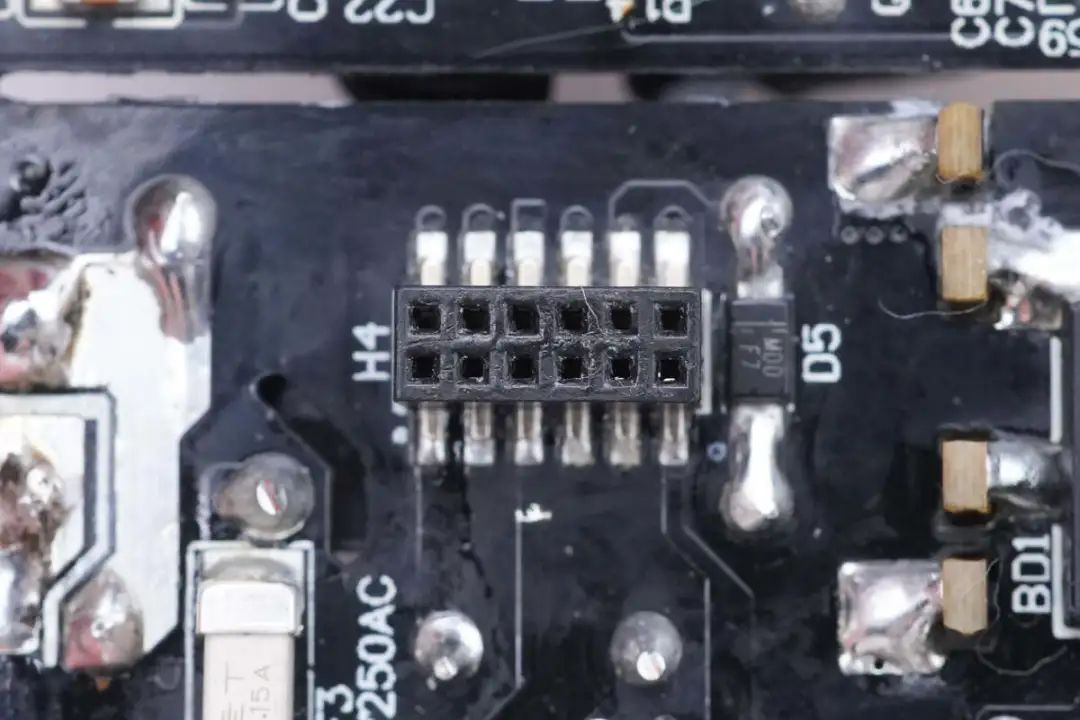

连接到快充模块的排针特写。

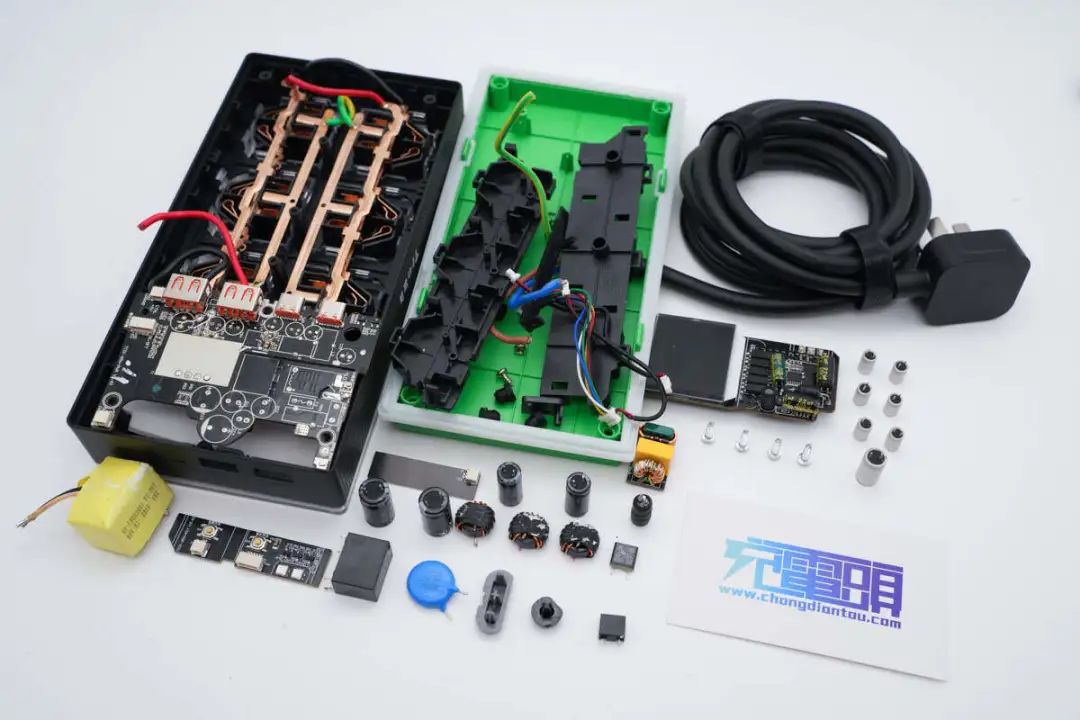

全部拆解一览，来张全家福。
充电头网拆解总结
特洛克科技推出的这款插座内置RGB灯光，65W氮化镓快充模块和数字显示屏，将氛围灯，快充以及用电监控整合在一起，为极客用户提供全面的体验升级。插座内置的65W氮化镓快充模块具备两个USB-C和两个USB-A，搭配插座自带的6个新国标五孔插孔，可以满足10台设备同时供电。
充电头网通过拆解了解到，这款插座内部采用多颗RGB LED用于灯光显示，内置茂睿芯电源方案，搭配使用英诺赛科氮化镓开关管。输出采用智融降压芯片，搭配砹德曼开关管进行同步降压和输出控制，同步整流管也来自砹德曼。并采用必易微降压芯片为贝岭电量计量芯片供电。
插座内部同步整流管，同步降压开关管以及VBUS开关管均来自砹德曼，砹德曼可以为快充电源产品，包括户外电源，移动电源，无线充，多口充电器和车充等提供全系列的MOS产品，满足不同场合的应用。
